Теплый пол своими руками

В последние годы все более востребованными становятся теплые полы, создающие в помещении удивительно уютную атмосферу. Такой теплый пол вполне можно сделать своими руками, если воспользоваться толковой пошаговой инструкцией.

  • Теплый пол своими руками
  • Теплый пол своими руками

Особенности теплых полов

Существует несколько систем утепления напольного покрытия подогревом. Их суть сводится к нагреву элементов, находящихся под покрытием – это могут быть трубы с циркулирующим в них теплоносителем, ИК-пленка или электрические провода. Для частных домов чаще применяют водяную систему обогрева.

Водяной теплый пол делается как в классическом варианте, так и по настильной системе. Классическая модель предполагает циркуляцию горячей воды в трубах. В настильной системе под напольное покрытие монтируется электросистема. Есть еще один вариант – электро-водяной, когда используют греющий кабель, монтируемый внутри трубы.

Полы с подогревом делаются разными способами установки, такими как:

  • с помощью бетонной стяжки, которая заливается не менее, чем на 3 см над трубопроводом;

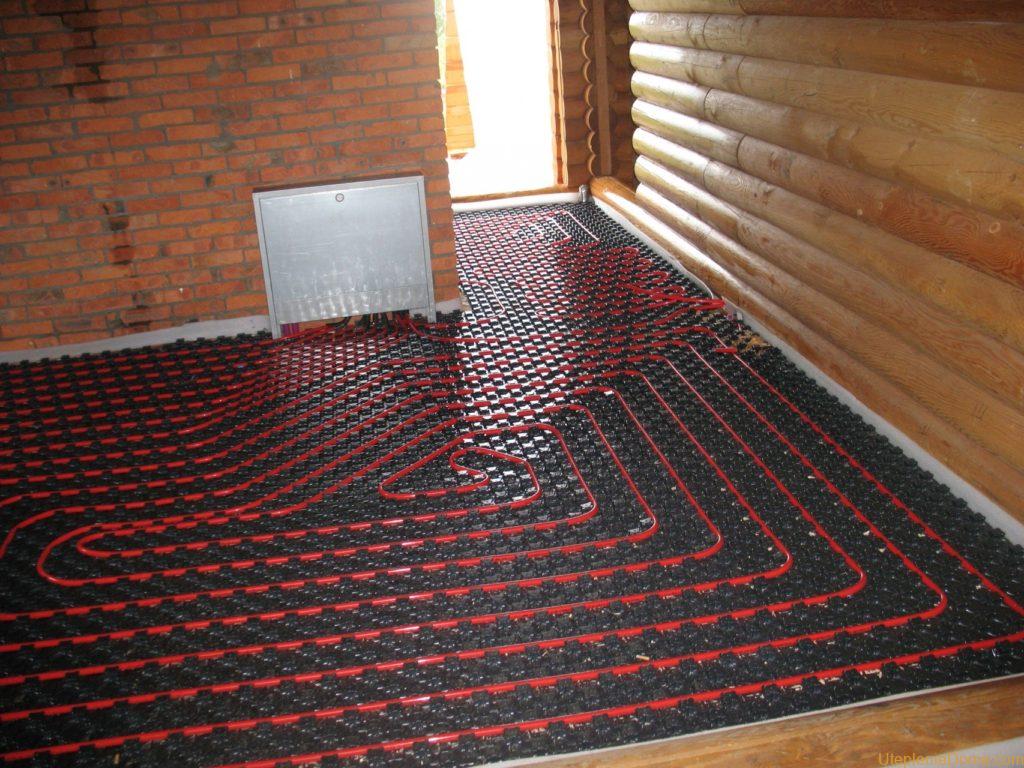

  • укладка трубопровода в пазы, вырезанные в пенополистироле, сверху – стяжка из бетона;
  • укладка в деревянные пазы, создаваемые набитыми досками.
  • Теплый пол своими руками
  • Теплый пол своими руками

Инструкция по устройству теплого пола

Как правильно делаются теплые полы? Для того чтобы в этом разобраться, следует ознакомиться с основными деталями и узлами конструкции:

  1. Трубы. Применяют разные виды этого строительного материала. Металлопластиковые отлично держат форму, легко монтируются, имеют невысокую стоимость. Трубы из сшитого полиэтилена имеют великолепную устойчивость к замерзанию, их легко ремонтировать, но им трудно придавать нужную форму. Теплый пол из медных труб своими руками обойдется значительно дороже, и такой материал необходимо закрывать защитным слоем для предохранения от щелочного воздействия.

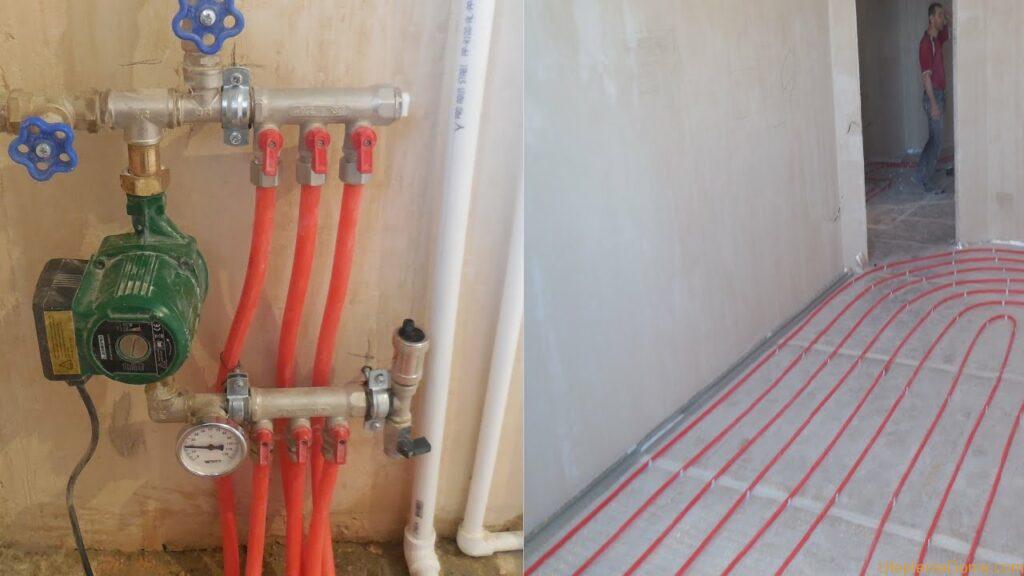

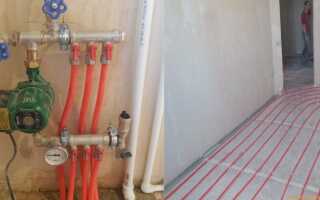

  2. Коллектор. В этом узле собираются все составляющие ответвления системы. Установленные клапаны регулируют температуру воды в каждом контуре и во всей системе в целом. Здесь же функционирует насос (если насоса, встроенного в котле, недостаточно).
  3. Утеплитель. Его назначение – чтобы тепло от подогреваемой поверхности было направлено вверх. Перед укладкой трубопровода поверхность выравнивают и утепляют — например, экструдированным пенополистиролом.
  4. Всевозможные расходники – трубные фиксаторы, служащие для закрепления элементов с заданным шагом, демпферная лента, гидроизоляционная пленка, для монтажа оконцовок труб – евроконусы, армирующая сетка, прочее.
  • Теплый пол своими руками

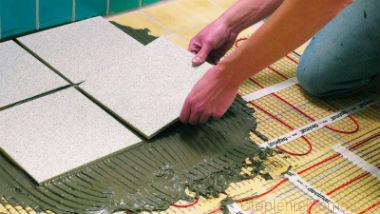

    Нагревательный кабель на сетке из стекловолокна можно укладывать в слой плиточного клея.
  • Теплый пол своими руками

Пошаговая инструкция укладки электро-водяного теплого пола своими руками:

  1. Поверхность очищают и тщательно выравнивают.
  2. Выкладывают гидроизоляцию (если она нужна).
  3. Выкладывают теплоизоляцию (если она предусмотрена).
  4. По периметру отопительного контура закрепляют демпферную ленту. Если площадь помещения большая – планируют несколько контуров.

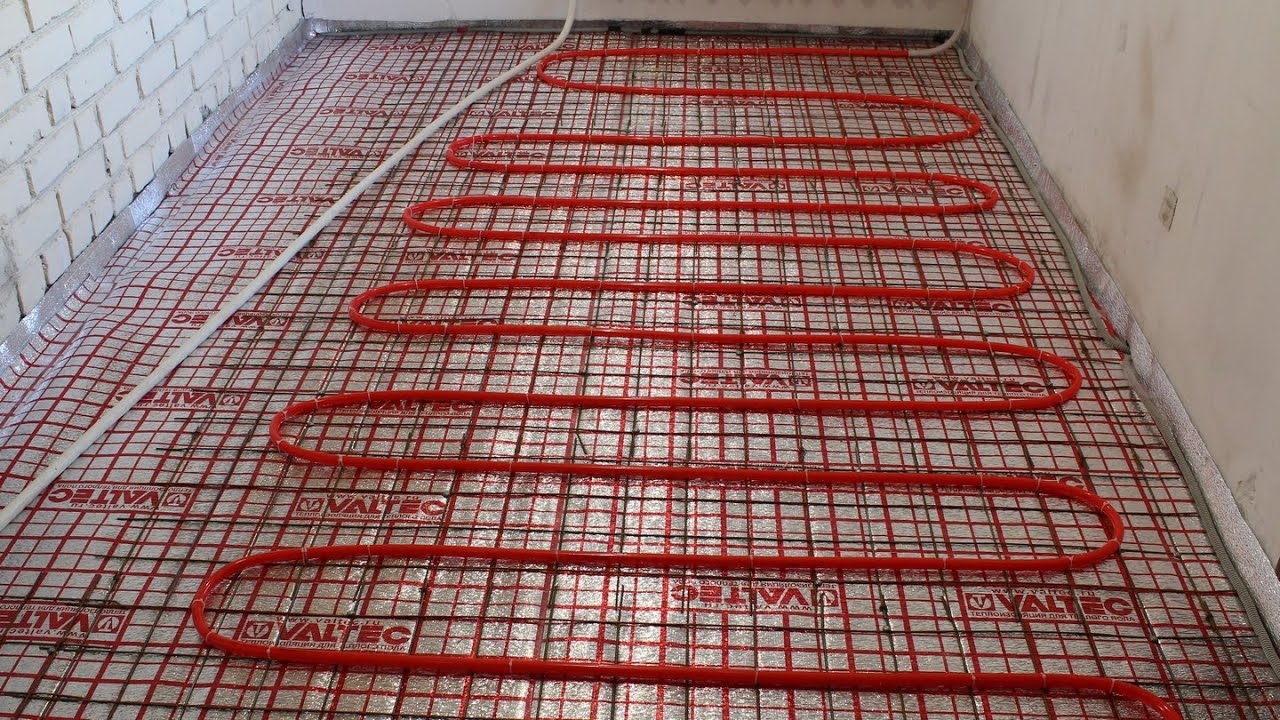

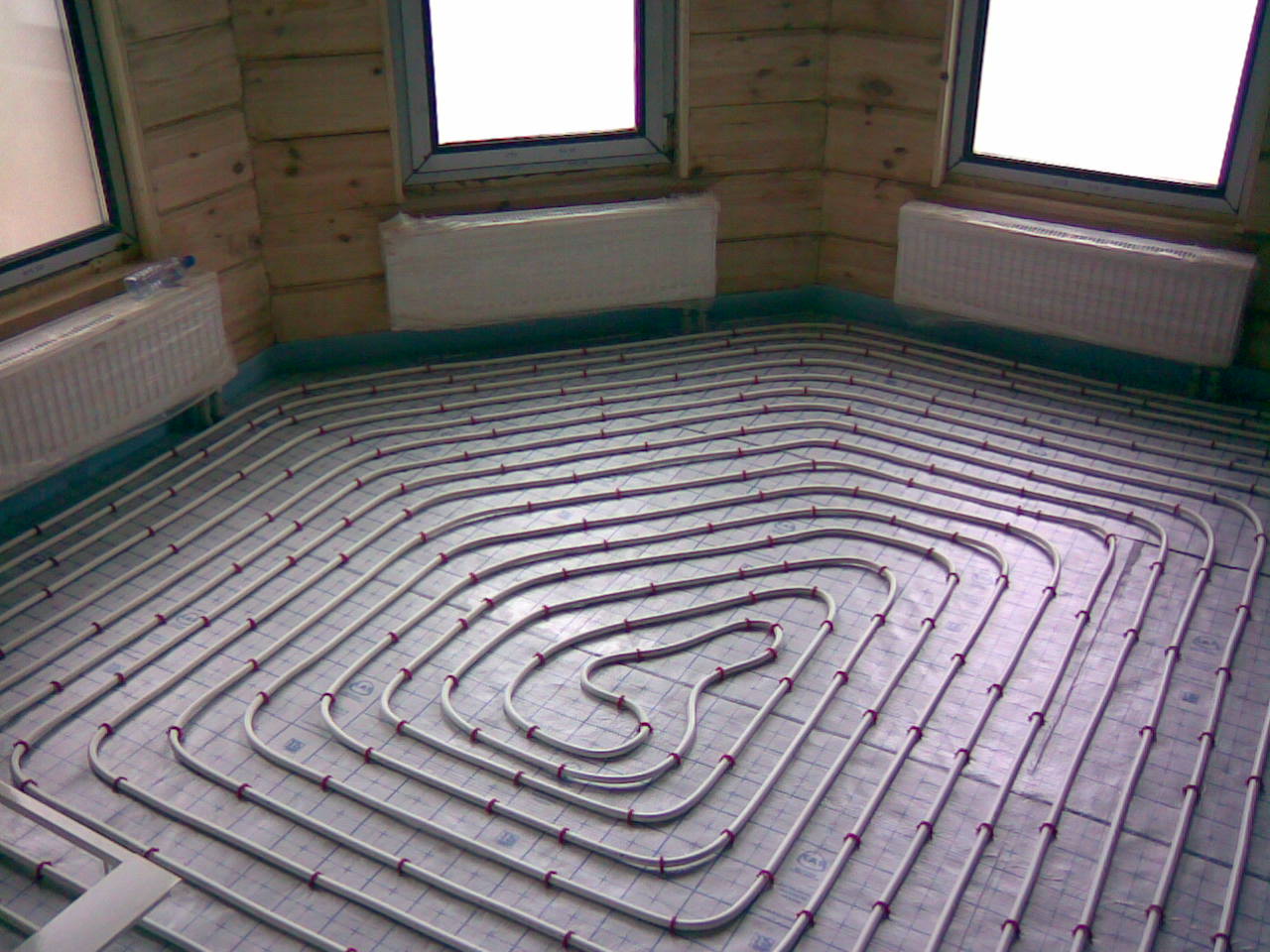

  5. Монтируют коллектор. От него будет произведена разводка трубопровода – трубы закрепляются клипсами или рейками, причем укреплять следует не жестко – нужно учесть, что материал расширяется при нагревании. Часть, идущую к контуру, рекомендуется утеплить вспененным полипропиленом.
  6. Затем наступает очередь армирования (если оно запланировано).
  7. Теперь настала необходимость проверить собранную по схеме систему. Трубы наполняют теплоносителем, давление доводят до 4-6 бар. Проверяют наличие протечек.
  8. Делают стяжку, оставляют ее для полного высыхания (28 дней). Система должна быть заполнена, но нагрев не включают.
  9. Производят финишную отделку напольного покрытия.
