Обвязка котла отопления в частном доме: схемы и устройство

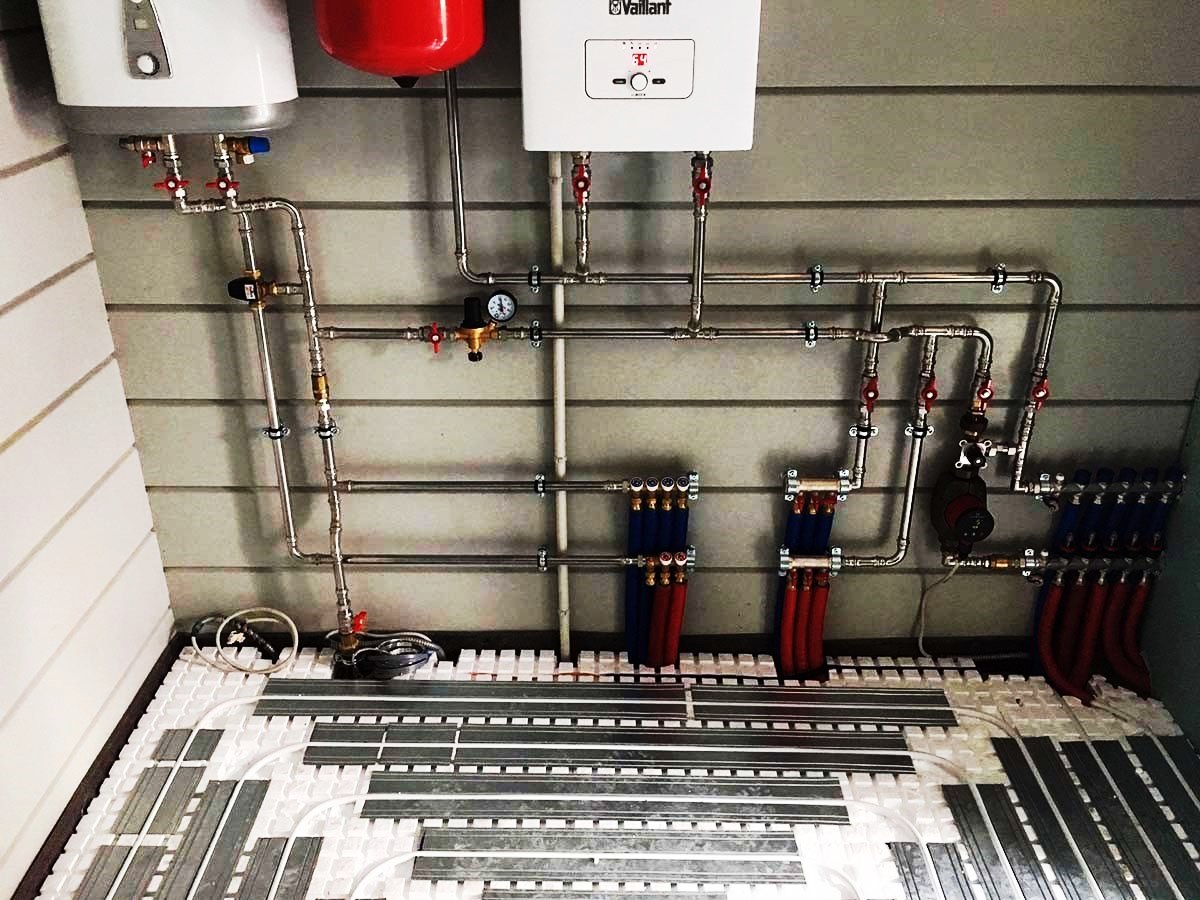

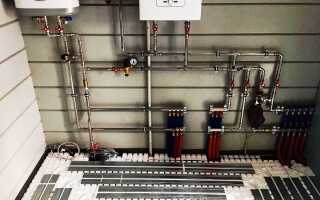

Обвязка котла отопления в частном доме – это система труб и различных устройств, которые обеспечивают подачу теплоносителя к батареям, теплым полам, бойлерам и другим источникам тепла. Грамотно выполненная разводка обеспечит максимальную эффективность работы установки, а также снижение энергозатрат. Перед установкой важно правильно подобрать отопительный котел, рассчитать мощность агрегата, спроектировать план расположения труб по всему дому, выделить место для монтажа основного оборудования (котельная).

Обвязка котла отопления в частном доме: схемы и устройство

Какие бывают схемы обвязки котла

Схема обвязки котла отопления в частном доме может быть выполнена несколькими способами:

  • открытая однотрубная система;
  • закрытая однотрубная;
  • закрытая двухтрубная.

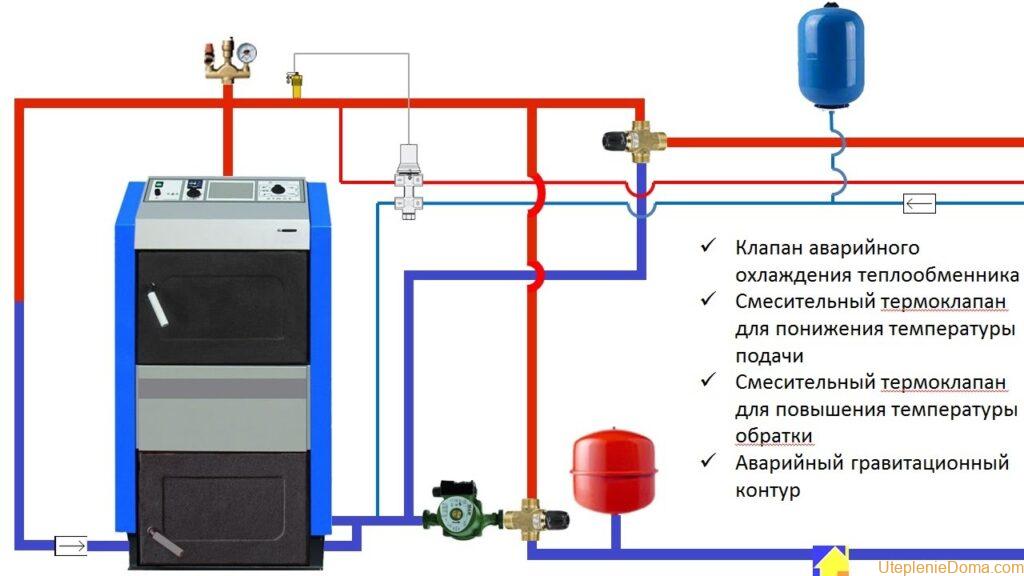

Первый вариант характеризуется естественной (под действием силы гравитации) циркуляцией теплоносителя. Применим к напольным котлам. Принцип действия – вода при нагревании расширяется, становится легче, показатели плотности уменьшаются. В результате она поднимается по магистрали. На ее место поступает холодный носитель, который также подлежит нагреву и дальнейшей циркуляции. Подобная система оснащена расширительным баком, который необходим для накопления избытка воды. Сам котел устанавливается в самой нижней точке, от него поднимается стояк, далее идет бак и разводка труб к батареям. Метод прост в реализации, стоит недорого, но малоэффективен.

Обвязка котла отопления в частном доме: схемы и устройство

Закрытая однотрубная обвязка котла отопления наиболее популярная. Нагретая жидкость двигается принудительно под действием циркуляционного насоса. Можно устанавливать настенные и напольные агрегаты. Контур, реализованный таким способом, позволяет равномерно и быстрее прогреть радиаторы. К преимуществам можно отнести:

  • чистый теплоноситель;
  • расширительный бак может устанавливаться в одном помещении с котлом;
  • небольшой диаметр трубопроводов;
  • уменьшение риска образования коррозии;
  • отсутствие испарения воды.

Обвязка газового котла для отопления частного дома по закрытому принципу остается на сегодняшний день наиболее универсальной системой. Она достаточно проста в реализации, безопасна в использовании.

Последний вариант относится к прогрессивным, обладает высоким КПД. Из недостатков – высокая стоимость, сложность инсталляционных манипуляций.

Обвязка котла отопления в частном доме: схемы и устройство

Обвязка котельной: однотрубная или двухтрубная система

Теплоноситель по магистралям может циркулировать по одно- или двухтрубным контурам. При однотрубной подаче обвязка котельной состоит из основной магистрали большого диаметра, которая идет от котла к приборам отопления. Нагретая вода отдает тепло, а далее поступает в остывшем виде обратно в развязку. Делится на два подвида – проточная и с байпасами. Вторая позволяет регулировать температуру и ремонтировать агрегат при выходе из строя, не отключая весь контур.

При двухтрубном распределении одна магистраль (подача) доставляет теплоноситель приборам, вторая (обратка) отводит охлажденную воду обратно в нагревательное оборудование. Такая система является наиболее приемлемым вариантом, несмотря на сложную конструкцию и явное удорожание в итоге.

Обвязка котла отопления в частном доме: схемы и устройство

Схема обвязки котла отопления может быть выполнена с применением различных трубопроводов – из нержавейки, полипропилена, металлопластика, меди, стали. Выбор материала обуславливается видом котла, типом радиаторов и других отопительных приборов в доме, какой теплоноситель планируется использовать.

Проектированием котельной и периферической разводки должны заниматься профильные компании, чтобы установленные инженерные коммуникации выполняли свои задачи и прослужили достаточно долго.
