Водяной теплый пол от газового котла

При обустройстве в жилище теплого водяного пола в качестве источника тепла часто выбирают котел на газу. Это вполне оправданный выбор – КПД установки неизменно высок.

Водяной теплый пол от газового котла

Особенности теплого пола с газовым котлом

Популярность газового оборудования при обеспечении отопления обуславливается массой достоинств. Водяной теплый пол от газового котла:

  • прогревает пространство равномерно и эффективно;
  • возможно подключение в общую систему отопления;
  • позволяет существенно экономить на обслуживании;
  • не причиняет вреда здоровью, абсолютно безопасен;
  • возможен монтаж любого напольного покрытия, а также – использование любого теплоносителя.

Недостатки у системы имеются, но они характерны для всех видов отопления:

  • относительно длительный период прогрева и остывания;
  • зависимость от электричества – если случится какая-либо авария, система отключается.

Описание работы газового котла

Газовый котел для теплого водяного пола подбирают для разных помещений индивидуально. Если обогреваться будет небольшой объем – подойдет настенный агрегат, который можно разместить, к примеру, в ванной. Напольные устройства мощнее, могут быть с несколькими контурами. Для их монтажа оборудуют котельные.

Сам агрегат – это колба, оснащенная теплообменником. Здесь происходит нагревание воды. Снизу размещается газовая горелка, через форсунки подается газ.

Автоматическое управление осуществляется с помощью термостата, циркуляционного насоса. Разогретая до заданной температуры вода, циркулируя по трубопроводу напольной системы, делится теплом, возвращается к теплообменнику.

Мощность оборудования подбирают в зависимости от того, какая площадь подлежит обогреву. На 10 м2 необходим 1 кВт. Теплый пол от газового котла в квартире потребует 9-15 кВт, для солидного коттеджа нужен более мощный агрегат.

  • Водяной теплый пол от газового котла
  • Водяной теплый пол от газового котла

Порядок подключения котла к водяной магистрали

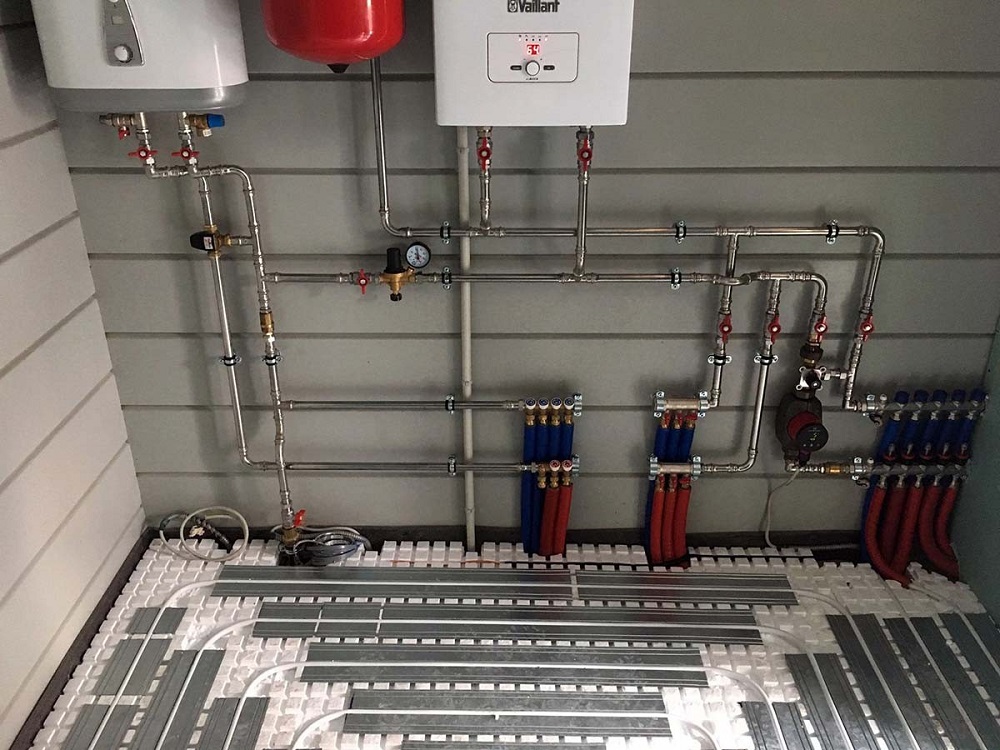

Сначала производят подсоединение подающего и обратного контуров к соответствующим патрубкам котла (они обозначаются маркерами). Для того чтобы можно было перекрыть выход воды, устанавливаются запорные вентили. Контур соединяют с коммуникационной гребенкой, состоящей из подающего и обратного коллекторов. Подающий соединяется с напольным контуром, обратный – с другим концом трубы. Теплоноситель движется по напольному трубопроводу по замкнутому кругу, снова попадая в нагреватель.

Водяной теплый пол от газового котла

Это самая простая схема теплого пола, работающего через газовый котел. Работа осуществляется так:

  1. В систему из водопровода заливают холодную воду (краном с синей отметкой).
  2. Зажигают горелку – температура воды постепенно возрастает, она продвигаться в трубопровод.
  3. Насос, закрепленный на холодном контуре, гонит воду в котел, где она снова греется и идет в трубопровод.

Нужную температуру выставляют на терморегуляторе. Как только температурный режим нарушается, этот прибор отключает насос. При снижении температуры работа насоса возобновляется.
