Термопары газовых котлов: конструкция, диагностика и замена в домашних условиях

Термоэлектрические датчики – термопары – применяются сугубо в газовых котлах и водогрейных колонках, оснащенных энергонезависимой автоматикой безопасности. Задача элемента – отслеживать наличие пламени горелки, непрерывно подавая напряжение на электромагнитный клапан управляющего блока SIT 630 (или подобного). Наша цель – рассказать, что такое термопара, как она работает и меняется в случае неисправности.

  • 1 Устройство термоэлектрического датчика пламени
  • 2 Принцип действия в составе котла
  • 3 Отличия от датчика температуры
  • 4 Как проверить и заменить термопару
  • 5 Заключение

Устройство термоэлектрического датчика пламени

Термопара – это элемент безопасности газового котла, вырабатывающий напряжение при нагреве и поддерживающий клапан подачи топлива в открытом состоянии, пока горит запальник. Изображенный на фото датчик действует автономно, без подключения внешнего источника электропитания. Сфера применения термопар – газоиспользующие энергонезависимые установки: печи, кухонные домашние плиты и водонагреватели.

Поясним принцип работы термопары для котла, основанный на эффекте Зеебека. Если спаять или сварить концы 2 проводников из разных металлов, то при нагреве этой точки в цепи вырабатывается электродвижущая сила (ЭДС). Разница потенциалов зависит от температуры спая и материала проводников, обычно лежит в пределах 20…50 милливольт (на бытовой технике).

Датчик состоит из следующих деталей (устройство показано ниже на схеме):

  • термоэлектрод с «горячим» спаем из двух разнородных сплавов, прикрученный гайкой к монтажной пластине рядом с пилотной горелкой котла;
  • удлинитель – проводник, заключенный внутрь медной трубки, одновременно играющей роль минусового контакта;
  • плюсовая клемма с диэлектрической шайбой, вставляемая в гнездо автоматического газового клапана и фиксируемая гайкой;

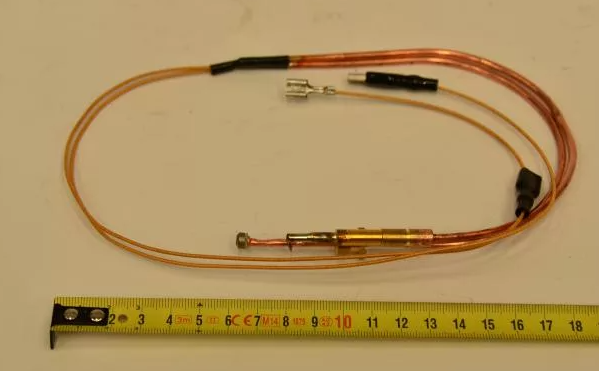

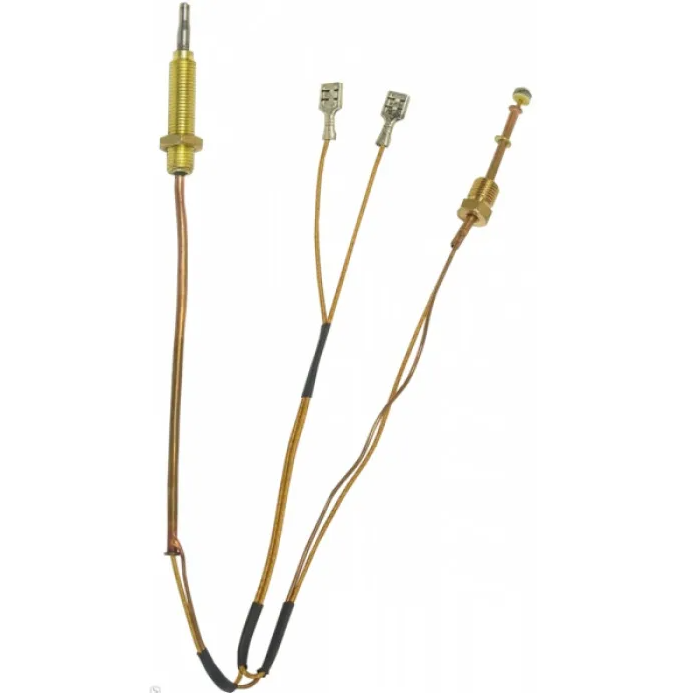

  • существуют разновидности термопар, подсоединяемые к автоматике с помощью обычных винтовых клемм.

В данной модели нагреваемый электрод крепится к пластине котла без гайки — вставляется в специальный паз

Примечание. Медная трубка нужна для защиты плюсового проводника от внешних наводок, создаваемых домовой сетью 220 В и другими электроприборами. Вспомните: минимальная величина напряжения термопары составляет всего 20 мВ.

Для изготовления электродов, вырабатывающих ЭДС, используются специальные металлические сплавы. Самые распространенные термические пары:

  • хромель – алюмель (тип K по европейской классификации, обозначение – ТХА);
  • хромель – копель (тип L, аббревиатура – ТХК);
  • хромель – константан (тип E, обозначается ТХКн).

Принцип действия термической пары из двух различных сплавов

Справка. Алюмель – это сплав никеля с алюминием, марганцем и кремнием. Состав хромеля – 90% никеля, 10% хрома. Копель тоже включает никель, соединенный с медью и кремнием.

Применение сплавов в конструкции термопар обусловлено лучшей генерацией тока. Если сделать термическую пару из чистых металлов, напряжение на выходе будет слишком малым. В большинстве теплогенераторов, эксплуатируемых в частных домах, установлены датчики ТХА (хромель – алюмель). Больше об устройстве термопар смотрите на видео:

Принцип действия в составе котла

Схема подключения термоэлектрического датчика в различных газоиспользующих приборах примерно одинакова. Измерительный электрод находится в зоне действия фитиля либо основной горелки, проводник присоединен к электромагниту, открывающему подачу газа.

Справочная информация. В турбированных и атмосферных теплогенераторах, подключаемых к домовой электросети, вместо термопары может применяться фотоэлектрический датчик. Он регистрирует наличие огня без непосредственного нагрева.

Как работает термопара на напольных котлах типа АОГВ и аналогичных аппаратах:

  1. Пользователь одной рукой нажимает кнопку и принудительно открывает электромагнитный клапан подачи газа.
  2. Второй рукой домовладелец включает пьезорозжиг, удерживая первую клавишу. Вспыхивает запальник.
  3. Согласно инструкции по эксплуатации, кнопку необходимо держать 5—30 секунд (зависит от модели агрегата), в течение которых фитиль прогревает измерительный электрод.
  4. В цепи электромагнита возникает постоянный ток, идущий от термоэлектродов. Пользователь отпускает клавишу, но подача топлива не прекращается – теперь клапан удерживает напряжение термопары.

Если в силу разных причин огонь потухнет, нагрев термоэлемента закончится, ЭДС исчезнет. Электромагнит отключится, пружина захлопнет клапан и перекроет путь топливу.

Справка. Газовые водогрейные установки, не зависящие от электроэнергии, комплектуются автоматикой различных производителей – EuroSIT, Жуковского завода, «Арбат», «Орион» и так далее. Термопара везде работает по одинаковому принципу – пока электрод греется пламенем, подача газа будет открыта.

Электрод термопары располагается рядом с запальником на всех водогрейных аппаратах

Отличия от датчика температуры

Помимо термопары, к автоматическому топливному клапану котла подключается термобаллон, отвечающий за отключение основной горелки при достижении заданной температуры теплоносителя. Внешне колбы элементов и медные соединительные трубки немного похожи. Несведущий домовладелец может запросто перепутать эти датчики.

Перечислим основные отличия температурного измерителя от термопары:

  • конструкция датчика – цилиндрический сильфон, сделанный в виде колбы из меди с запаянным концом;
  • термобаллон подключается к газовой автоматике более тонкой капиллярной трубкой, нежели электрогенерирующий датчик;
  • сама термочувствительная колба устанавливается внутрь погружной гильзы либо прячется под обшивкой возле водяной рубашки, а не крепится около запальника;
  • измеритель температуры не отсоединяется от автоматики вовсе либо отличается размером крепежной гайки.

Примечание. Термобаллон действует по другому принципу: при нагреве внутри колбы расширяется специальная жидкость. Давление по капилляру передается клапану автоматики, отключающему основную горелку. Пламя запальника не затухает.

Как проверить и заменить термопару

Главный признак неисправности датчика пламени — фитиль тухнет одновременно с отпусканием кнопки. Иногда неполадка проявляется иначе – огонек на запальнике остается, но после розжига основной горелки подача горючего снова перекрывается и котел гаснет полностью. Причины таких проблем:

  • термический электрод покрылся сажей и плохо прогревается, отчего напряжение в цепи падает ниже минимума;
  • прогар корпуса измерителя;
  • нарушение контакта в точке «горячего» спая;
  • открутилась гайка крепления, рабочий стержень перекосился и плохо прогревается запальником;
  • пришел в негодность датчик тяги либо случился обрыв его электрической цепи.

Нагреваемый запальником электрод нужно периодически чистить от нагара. Проблема в том, что загрязнение детали плохо видно снаружи, приходится снимать планку либо всю панель с горелкой

Уточнение. Неисправность датчика тяги вызывает аналогичные симптомы, поскольку этот «концевик» включен последовательно с термопарой (в разрыв цепи). Чтобы исключить влияние датчика, временно замкните его провода.

Для диагностики понадобится мультиметр либо другой прибор, способный измерять низкое напряжение (до 100 мВ). Как выполняется проверка:

  1. Закройте подачу газа к теплогенератору либо проточному водонагревателю краном, расположенным на подводящей трубе. Снимите кожух или переднюю панель агрегата.
  2. Пользуясь рожковыми ключами, открутите гайки крепления термоэлектрода и соединительной трубки. Снимите датчик пламени.
  3. Внимательно осмотрите рабочий электрод, очистите его от сажи кистью и ветошью. Если при визуальной проверке обнаружены прогары, термопара безоговорочно подлежит замене.
  4. Переместившись на кухню, зажгите горелку газовой плиты. Подсоедините зажимы мультиметра к центральному контакту и медной трубке. Выставьте низший предел измерения – 0.1 либо 1 В.
  5. Нагревайте термоэлемент конфоркой газовой плиты, наблюдая за показаниями вольтметра.

Главное условие:исправная термопара для котла должна выдавать напряжение не менее 0.02 вольта. Если прибор показывает нули, напряжение скачет или не превышает 20 мВ, элемент нужно поменять. Современные датчики не подлежат ремонту путем перепайки.

Совет. Покупая новую термопару, всегда ориентируйтесь по марке и конкретной модели котла, дабы не запутаться в маркировках и обозначениях.

Если вам не хочется раньше времени снимать элемент, диагностику можно произвести прямо на котле. Открутив гайку, отсоедините трубку термопары от автоматики и подключите мультиметр, как описывалось выше. Удерживая клавишу, разожгите запальник и снимайте показания прибора. Недостаток метода: невозможность визуального осмотра и чистки электрода от сажи.

Устанавливая новую термопару в газовый котел, настройте положение нагреваемого стержня. В идеале электрод стоит горизонтально, не отклоняется вверх или вниз и хорошо омывается пламенем фитиля.

Заключение

Зная устройство термопары котла и способы ее проверки, несложно выявить проблему, как и заменить датчик в домашних условиях. Здесь важно отсечь другие неисправности – поломку датчика тяги либо катушки электромагнита. Последняя неполадка характерна для отечественных моделей автоматики – «Арбат», ЖМЗ и так далее. Как сделать ремонт подручными средствами, смотрите в последнем видео:

Термопара для газового котла. Для чего нужна. Ремонт. Замена

Термопары для газового котла иногда называют термоэлектрическим датчиком. Данный прибор встречается в газовых котлах, и в любой другой газоиспользующей установке, которая использует энергозависимую автоматическую систему безопасности.

Главной задачей термопар является непрерывная подача на электромагнитный клапан напряжения. Термопара отслеживает пламя в горелке и препятствует его погашению.

Термопары относятся к категории защитных мер, используемых в газовых котлах. Именно благодаря термопаре не пропадает напряжение в топливном клапане при нагревании во время горения запальника.

Большинство термопар работают автономно и не требуют вмешательства человека. Их размещают в:

  • Газовых печах;
  • Газовых плитах;
  • Водонагревателях, работающих на газе;
  • Газовых котлах и т. д.

Термопары используют принцип работы Зеебека. При спаивании концов, состоящих из нескольких видов металлов, можно выработать электродвижущую силу в месте нагревания (сокращенно ЭДС). Чаще всего ЭДС в бытовых приборах составляет 20-50 минивольт.

Стандартная комплектация термопар содержит следующие элементы:

  • Термоэлектрод, состоящий из 2, спаянных вместе, сплавов;
  • Гайки;
  • Пластины;
  • Провода удлинителя, находящегося внутри трубки из меди;
  • Клеммы (есть разновидности винтовой клеммы);
  • Шайбы.

Трубка из меди, которая исполняет функцию минусового контакта и провода удлинителя, играет очень важную роль в термопаре. Она гарантирует защиту плюсового контакта от внешнего электрического воздействия, создаваемой домашней сеть, ведь максимально допустимый уровень напряжения для термопары составляет 50 мВ, а у электрической сети 220 В.

В качестве материалов для электродов, производящих электродвижущую силу, используются определенные сплавы металлов. Наиболее часто встречающимися термическими сочетаниями являются сочетания хромеля с:

  • Алюменем (сплав никеля с кремнием, марганцем и алюминием (тип K – ТХА));
  • Копелем (сплав никеля, меди и кремния (тип L – ТХК));
  • Константином (тип E – ТХКн).

При использовании металлических сплавов ток лучше генерируется. При использовании чистого металла произведенная электродвижущая сила будет значительно меньше.

Практически все газоиспользующие приборы работают по стандартной схеме, поэтому вне зависимости от места установки термопары, принцип работы газового котла будет мало отличаться. Проводник подключают к электромагниту, который ответственен за подачу газа. Измерительный электрод размещается около фитиля или основной горелки.

В некоторых теплогенераторах используется фотоэлектрический датчик вместо термопары. Этот датчик контролирует наличие огня, не используя непосредственно нагревание.

Ключевой принцип работы термопары, следующий:

  1. Владелец газового котла одной рукой открывает электромагнитный клапан, нажимая рукой на кнопку или вентиль подачи газа.
  2. Вторая рука используется для нажатия на пьезорозжиг, с помощью которого загорается запальник.
  3. Необходимо держать руку на кнопке в течение 5-30 секунд, чтобы прогреть измерительный электрод (таков принцип действия по технике безопасности).
  4. Таким образом от термоэлектродов начинает поступать постоянный ток по цепи электромагнита.
  5. После отпускания кнопки напряжение не исчезает – процесс горения поддерживается термопарой.

В том случае, когда огонь потухает, электродвижущая сила пропадает и нагревание термоэлемента прекратится. В этом случае доступ к топливу будет прекращен, поскольку электромагнит не будет поддерживать напряжение, а пружина перекроет клапан.

В зависимости от характера поломки отличаются и причины неисправности, однако сам факт наличия проблемы будет присутствовать в любом случае. Первый признак неисправности термопары в газовом котле – потухание фитиля вместе с отпусканием пьезорозжига. Время от времени поломка термопары проявляется иным способом – огонь в горелке продолжает гореть, однако с подачей горючего не осуществляется и пламя в газовом котле тухнет.

Причин возникновения подобных проблем может быть несколько:

  • Низкое напряжение, вызванное накопившейся на электроде сажей;
  • Корпус измерителя полностью прогорел;
  • В точке спая произошло нарушились контакты;
  • Открутилась гайка;
  • Пошел перекос стерженя термопары, отчего запальник не может передать достаточное количество напряжения;
  • Неисправен датчик тяги;
  • Произошел обрыв электрической цепи.

Иногда проблема бывает не в самой термопаре, а в датчике тяги. Чтобы убедиться в исправности термопары, исключив при этом датчик тяги – на некоторое время можно замкнуть провода.

Чтобы установить причину поломки и продиагностировать термопару, вам потребуется датчик измерения напряжения, с которым нужно будет произвести следующие манипуляции:

  1. Перекройте подачу топлива специальным краном, находящимся на подводящей трубке (у разных устройств этот кран располагается в отличных друг от друга местах).
  2. Снимите переднюю часть газоиспользующей установки.
  3. Уберите датчик пламени, воспользовавшись рожковым ключом. Его необходимо использовать на гайках крепления, соединяющих термоэлектрод и соединительную трубку.
  4. Почистите от сажи и прочих загрязнений электрод, после чего осмотрите его со всех сторон. В случае, если вы визуально можете увидеть следы прогара, термопару незамедлительно нужно поменять.
  5. Воспользовавшись кухонным газоиспользующим устройством, присоедините зажимы вольтметра к трубке из меди и к центральному контакту.
  6. Выставьте на приборе измерения минимальный предел измерения: 0,1 или 1 В.
  7. С помощью плиты нагрейте термоэлемент, одновременно смотря за показаниями прибора измерения.

В том случае, если прибор показывает нули, резкие скачки напряжения или показания меньше 20 мВ, тестируемую термопару потребуется заменить. Неполоманная термопара должна показывать не меньше 0,02 В. Учтите, термопару починить нельзя, они подлежат только замене.

В случае, если нет возможности или желания снимать термопару для ее диагностики, можно протестировать ее прямо на месте установки. Для этого трубку термопары потребуется отсоединить от автоматической системы и подсоединить к вольтметру. Одной рукой зажгите запальник, наблюдая при этом за показаниями. Однако этот метод крайне не рекомендуется, поскольку он не дает полный визуальный эффект исправности или неисправности термопары. Также при снятии термопары можно очистить электроды от сажи и, тем самым, отмести один из вариантов неисправности устройства.

При покупке замены термопары, обязательно покупайте идентичную предыдущей или, если таковую не найдете, выбирайте разновидность, исходя из марки и модели газового котла.

При установке купленной термопары в газовый котел, внимательно следите за положением нагреваемого стержня. Нагревательный электрод должен располагаться горизонтально, без лишних отклонений вверх или вниз для полноценного доступа к пламени.

Для замены термопары не требуется специальное образование. С этой несложной процедурой может справиться любой человек, даже тот, кто впервые занимался подобной операцией.

Как проверить термопару на газовом котле — принцип работы

Термопарой называют термоэлектрические датчики, устанавливаемые в газовые котлы и водогрейные колонки, оборудованные не зависимой от сети системой автоматики. Данный элемент отслеживает наличие пламени горелки. Он непрерывно подает напряжение на электромагнитный клапан управляющего блока. В статье рассмотрено, что такое термопара для газового котла, принцип работы и как ее менять при необходимости.

Описание элемента

Термопара – это практически единственный прибор, измеряющий предельно высокие температуры. Его устанавливают в различное котельное оборудование. Задача элемента – контролировать терморежим, защищая систему от возможного перегрева.

Если в камере сгорания по какой-либо причине отсутствует пламя, термопара автоматически перекрывает подачу газа. То есть это защитный элемент.

Вообще устройство, замеряющее температуру рабочей среды, широко востребовано в разных областях человеческой деятельности: промышленность, медицина и другие сферы, где важна точная температура.

Устройство термопары

Аппаратура представляет собой два проводника, для изготовления которых используют разные сплавы. У каждого свое сопротивление и электрический потенциал. Проводники контактируют в одной или нескольких точках (в некоторых моделях за это отвечает компенсационная проволока). Конструкция термопары простая:

  • литой корпус головки с крышкой;
  • фосфорные колодки – компенсируют линейное расширение электродов;
  • наконечник – изолирует рабочий спай;
  • защитная трубка, включающая рабочие и нерабочие участки.

Соединительные провода проходят через штуцер с асбестовым уплотнителем. Обычно термопары делают из неблагородных металлов. Если же электрод выполнен из благородного, то используются фосфорные или кварцевые трубки.

Погрешность такого прибора – один градус, что для отопительного оборудования довольно много. Здесь все зависит от конструктивных особенностей – пластины и проводники соединяются по-разному. Это может быть точечная сварка, пайка или обжим. При некачественном стыке двух проводников погрешность увеличивается. Поэтому, если планируется замена термопары, выбирать новую следует среди проверенных производителей.

Принцип работы

Термопара синхронизирована с впускающим клапаном – именно он подает сигнал для прекращения подачи топлива.

В основе лежит эффект Зеебека. Его суть:

  1. два разнородных проводника образуют замкнутую цепь;
  2. на места соединения действуют разные температуры;
  3. в цепи образуется термоэлектродвижующая сила.

Последняя возникает не сразу. Механизм работает так:

  1. Одна сторона проводника разогрета, из-за чего на нем быстрее перемещаются электроды, нежели на холодной. В итоге к нему поступает более высокая энергия.
  2. Энергия воздействует на электроды, «толкая» их к холодному проводнику, который копит отрицательный заряд.
  3. С горячей стороны сохраняется положительный заряд.
  4. Заряд копится до тех пор, пока потенциалы не будут отличаться. Электроны с холодной стороны перемещаются обратно к горячему проводнику.
  5. Заключительный этап процесса – придание равновесия.

На термоэлектродвижующую силу воздействуют следующие факторы:

  • показатель температуры на контактах;
  • из чего сделан проводник.

В среду с контролируемой температурой погружают рабочую сторону термопары (место, в котором соединены проводники). Нерабочий спай в это время подсоединяется к измерительному прибору. Для измерения различий потенциалов пользуются милливольтметром, который позволяет вычислить показатели в привычных градусах Цельсия.

Дополнительная информация! Для подключения термопары к измерительному прибору пользуются специальными термопарными проводами (их материал изготовления аналогичен проводникам).

Проверка и замена

Отопительное оборудование, как и любая другая техника, иногда выходит из строя. Распространенная причина нестабильной работы – неисправность термопары. Первый признак, который об этом свидетельствует – кнопка, расположенная на магнитной коробке, не способна зафиксироваться. Это сложно отследить, если опыта недостаточно, поэтому нужно рассмотреть детальнее, как проверить работу термопары на газовом котле.

Неопытные владельцы котлов решают проблему следующим образом – фиксируют «непослушную» кнопку скотчем или изолентой. Способ рабочий, но только временно, при этом не безопасный – газовое оборудование и вовсе может выйти из строя.

Когда кнопка начала себя так вести, сразу необходимо принимать меры. В первую очередь проверяют терморегулятор. Для проверки термопары пользуются мультиметром:

  1. Обеспечивают безопасность проведения работ: отключают котел от электросети и газопровода.
  2. С одной стороны термопары расположен термодатчик, а другой стороной, посредством гайки, она крепится к электромагнитному клапану.
  3. Чтобы снять термопару, достаточно открутить гайку.
  4. Датчик, отвечающий за термоэлектрическое преобразование, греют над источником стабильного огня, например, над конфоркой или свечой, на высоте около 1 см.

Важно! В ходе нагрева нужно пользоваться перчатками во избежание ожогов на руке.

  1. После разогрева детали берут вольтметр или тестер, который заранее выставляют на мВ (милливольты). Одним щупом касаются тела термопары, другим – выходного контакта.
  2. Мультиметр фиксирует электрическое напряжение спустя 45-60 секунд после нагрева. Если показания прибора находятся в пределе 18-25 мВ, значит с терморегулятором все в порядке. В таком случае причиной неисправности может быть плохой контакт между клапаном и термопарой.

Электрическое напряжение в термопаре должно быть в пределе 20-25 мВ. Тем не менее, даже при значении в 18 мВ она способна работать исправно. Выключаться она будет при напряжении, сниженном до 16-17 мВ.

На термопаре попросту может прогореть термодатчик. Выявить это можно при визуальном осмотре элемента – на его поверхности будет заметна глубокая черная вмятина (прогар). Такую деталь заменяют новой.

Поменять просто – устройство легко снимается и отсоединяется. Это важный элемент, без которого газовый котел попросту не будет работать. Благо, цена на него доступна.

Отзывы

Влад, г. Челябинск: «Старый котел, 2003 года выпуска, в последнее время начал барахлить – то запускается, то нет. Полез на форумы узнавать в чем дело, оказалось – термоэлемент вышел из строя. Отправился в ближайший магазин, торгующий запчастями для газового оборудования и купил там термопару производителя «Ростовгазоаппарат», которая ставится именно на такие старые модели. Своими руками решил не лезть – вызвал специалистов. Мастер дополнительно очистил элементы на котле от грязи и ржавчины, за что отдельное спасибо».

Игорь, г. Ковель: «Термоэлементы были разработаны еще в 1950-х годах, именно для советских газовых котлов. Если знать, как они устроены и по какому принципу работают, проблем возникнуть не должно. При необходимости, деталь подлежит ремонту. А если полностью вышла из строя – не проблема отыскать новую. Для меня важна техническая прозрачность системы, поэтому я выбираю именно ее, а не современную китайскую автоматику с кучей чипов».

Термоэлектрический элемент, несмотря на простоту своей конструкции, считается одной из важнейших деталей газового котла. Он «сканирует» температуру и проверяет наличие пламени в горелке, отвечая за безопасную эксплуатацию оборудования. Поэтому, если термоэлемент выходит из строя – его обязательно заменяют новым или, при возможности, ремонтируют.

Все что необходимо знать о принципе работы, ремонте и замене термопары газового котла

Термопара является основным контрольно-измерительным модулем в энергонезависимых газовых котлах. При ее неисправности подача газа на горелку невозможна, разжечь котел не получится, а попытки обхода ее действия попросту небезопасны. К счастью, конструкция термопары и алгоритм ее замены довольно просты, при наличии минимальных навыков можно самостоятельно устранить неисправность, в некоторых случаях даже обойдясь без замены модуля.

Для чего нужна термопара в газовом котле

Термопара (она же термоэлектрический термометр) – это контрольно-измерительный модуль, вырабатывающий при нагреве слабое напряжение, которого достаточно для удержания электромагнитного клапана подачи газа в открытом положении. По-сути, термопара нужна исключительно в целях безопасности: как только по каким-либо причинам (например, вследствие обратной тяги) в топочной камере котла прекратится горение, термопара не сможет удерживать клапан подачи газа в открытом состоянии, подача топлива прекратится, утечка газа в помещение будет предотвращена.

На фото стандартное местоположение термопары в газовом котле. Ее можно отличить по медной трубке.

Помимо газовых котлов, термоэлектрический датчик используется в бытовых газовых плитах, печах, водонагревателях. Поэтому при выборе необходимо отбирать термопару именно для газовых котлов, а точнее для конкретной модели котлоагрегата или автоматики (обычно это итальянская автоматика EuroSit 630 и ее аналоги).

Устройство и принцип работы

Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру ( эффект Зеебека ). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.

Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.

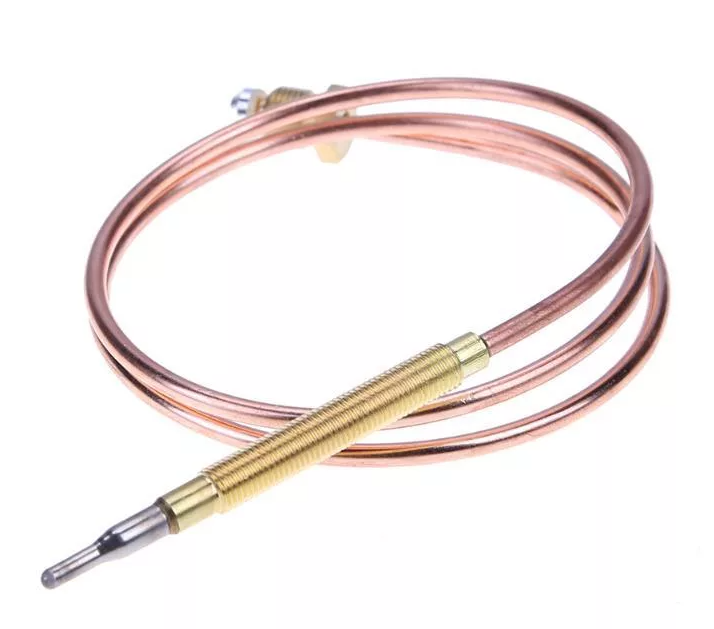

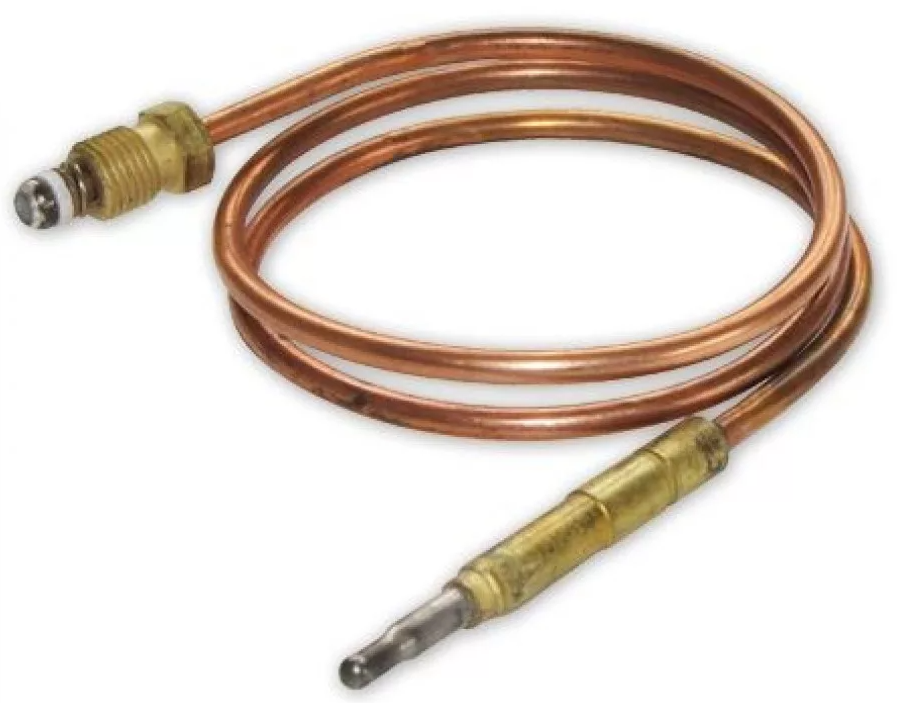

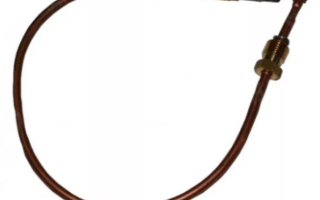

Так выглядит стандартная термопара на фото.

Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

  1. Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
  2. Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
  3. Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.

Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.

Тип термопары (европейская классификация) Материалы проводников спая Российская маркировка Диапазон температур, °C
K хромель-алюмель ТХА -200 – 1 300
L хромель-копель ТХК -200 – 850
J железо-константан ТЖК -100 – 1 200
N нихросил-нисил ТНН -200 – 1 300
T медь-константан ТМКн -200 – 400
E хромель-константан ТХКн 0 – 600
S платинородий-платина ТПП10 0 – 1 700

Как работает термоэлектрический термометр в составе газового котла

Принцип работы термопары в составе газового котла везде один:

  1. Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
  2. Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
  3. Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
  4. По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
  5. Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Инструкция по диагностике, ремонту и замене

Как проверить термопару на работоспособность

Определить, что термопара неисправна зачастую можно даже визуально, не разбирая котел. Во время розжига, после отпуска кнопки электромагнитного клапана, она не останется в зажатом положении, поскольку электромагнитный клапан не получает минимально необходимого напряжения. Клапан закроется, подача газа прекратиться.

Обойти термопару можно зажав кнопку тяжелым предметом или заклеив скотчем, что часто и делают на практике. Однако мы настоятельно не рекомендуем это делать, поскольку при затухании пламени, например, при задувании ветром, подача останется открытой, газ не будет сжигаться и поступит в помещение, что вызовет аварийную ситуацию. Прибегнуть к такому обходу можно лишь на время, до приезда специалиста или запасного модуля, постоянно находясь у котла и контролируя наличие пламени.

Чтобы гарантированно убедиться в исправности или неисправности, стоит проверить термопару мультиметром (тестером), установленным на мВ или вольтметром:

  1. Откручиваем гайку, фиксирующую термопару в гнезде электромагнитного газового клапана.
  2. Снимаем рабочую часть термопары с кота.
  3. Теперь нужно нагреть рабочую часть термопары, чтобы она образовала напряжение. Сделать это лучше всего над конфоркой кухонной плиты или свечой, пламя должно плотно обволакивать термопару.
  4. После нагрева термопары (30-60 секунд), прикладываем один щуп тестера к корпусу термопары, а второй – к выходному контакту. Измерения лучше проводить в течение 40-60 секунд, не прекращая греть рабочий спай.

Исправная термопара газового котла должна выдавать напряжение от 20 мВ (0,02 В). Некоторые модели могут выдавать до 50-60 мВ. Если термопара выдает менее 20 мВ, это гарантированно свидетельствует о ее неисправности. Однако не спешите прибегать к ремонту или замене модуля.

Как и в каких случаях ее можно восстановить

Термопара устроена таким образом, что любые повреждения или загрязнения могут снизить выдаваемое ею напряжение ниже критической отметки. Очень частой причиной неисправной работы является нагар или слой сажи на ее рабочей (нагреваемой) части. Чтобы восстановить термопару, достаточно почистить ее мягкой щеткой или ваткой и спиртом, не допуская при этом царапин и прочих повреждений. После очистки стоит заново произвести проверку напряжения следуя инструкции выше.

Также частой причиной являются окислившиеся контакты, их можно аккуратно обработать наждачкой-нулевкой. Если на термопаре присутствует глубокая черная вмятина или дыра вследствие прогорания, ее гарантировано необходимо заменить.

Порядок замены термопары на новую

Установка новой термопары не отличается от процесса ее демонтажа: сначала фиксируем рабочую часть с горячим спаем на горелочном модуле, просто закручивая гайку. Таким же образом подключаем диэлектрическую шайбу к гнезду газового клапана.

Основной момент заключается в регулировке положения термопары относительно запальной горелки, если это необходимо. Принцип тут прост: пламя фитиля должно полностью омывать рабочую часть термопары.

Цены

Стоимость термопары зависит от модели и используемых в ней сплавов. В среднем цены находятся в диапазоне 350-500 рублей. Ниже приведена таблица цен термопар на наиболее популярные модели газовых котлов.

Модель Стоимость, руб.
SIT 200 L=320 мм 0.200.003 для котлов Siberia 11, 11K, 17, 17K 450-550
SIT 200, L=750 мм — АОГВ — АКГВ СЕРИИ EUROSIT 500-560
55mm, M9x1 для Protherm Медведь PLO, Пантера 24 POV 0020027520 650-780
L = 250 для Ariston/Аристон SGA 120 R, 150 R, 200 R 1 500- 1 800
Универсальная термопара 30 mv, 60 sec, 90 cm 350-450

Термопара для газового котла: устройство и принцип работы

Термопара является практически единственным прибором, предназначенным для измерения предельно высоких температур. Прибор широко используется в различном котельном оборудовании, осуществляя контроль за терморежимом и предохраняя системы от перегрева.

Технические характеристики

Согласно ГОСТу P 8.585-2001, термопара представляет собой контролирующий температуру прибор, состоящий из 2-х проводников, изготовленных из разных сплавов. Каждый сплав отличается своим сопротивлением и электрическим потенциалом. Контакт между проводниками происходит как в одной, так и в нескольких точках, причём в некоторых моделях он возможен благодаря наличию компенсационной проволоки. Для изготовления термопар используются неблагородные металлы.

Термопара выглядит очень просто и состоит из литого корпуса головки, оснащённого крышкой и фосфорными колодками, благодаря которым происходит компенсация линейного расширения электродов. Наконечник изделия служит для надёжной изоляции рабочего спая, а защитная трубка состоит из рабочего и нерабочего участков. Все соединительные провода проводятся через штуцер, имеющий уплотнитель из асбеста. В случае если электроды изготовлены из благородных металлов, в качестве защитных труб могут быть использованы изделия из фосфора или кварца.

Погрешность показаний приборов составляет один градус , что считается довольно значимым показателем в работе газового отопительного оборудования, и не позволяет считать устройства приборами высокой точности. Неточность измерения температур объясняется конструктивными особенностями термопары. Дело в том, что соединение пластин-проводников между собой происходит по-разному. В одних моделях соединение происходит с помощью точечной сварки, в других – посредством пайки или обжима.

В случае если стык двух проводников выполнен некачественно, то погрешность будет составлять один или более градусов. Это является критической величиной погрешности, увеличение которой может негативно сказаться на работе и безопасности котла. Поэтому при выборе термопары необходимо ориентироваться на продукцию известных и проверенных производителей, так как для АОГВ погрешность в один градус является непозволительной роскошью.

Принцип действия

Термопары, установленные в газовых котлах, работают синхронно с электромагнитным впускающим клапаном, который по первому сигналу термопары немедленно прекращают подачу топлива. Работа термопары полностью основана на так называемом эффекте Зеебека, когда два проводника, изготовленные из разных материалов, контактируют друг с другом одной или несколькими точками, которые носят названия рабочей части и помещаются в область открытого пламени горелки. К противоположным концам этих металлических пластин приварены или припаяны проводники в защитной оболочке, второй конец которых удерживается зажимной гайкой в гнезде автоматического датчика. В момент, когда зажигается запальник и горелка котла, подача топлива осуществляется в ручном режиме, посредством нажатия на шток.

В результате газ подаётся к запальнику и он начинает гореть, нагревая своим пламенем термопару, расположенную рядом. По прошествии 15 секунд кнопка подачи топлива отпускается и подача топлива осуществляется благодаря тому, что термопара начала выработку напряжения, удерживающего шток топливного клапана. Среднее напряжение, которое способна выработать термопара, благодаря разности потенциалов на холодных окончаниях, находится в диапазоне 40-50 мВ. В некоторых высокотехнологичных моделях клапаны отличаются максимальной чувствительностью и удерживаются в открытом положении до тех пор, пока показатель напряжения на входе не опустится ниже 20 мВ.

Термопары являются главным звеном системы безопасности газового котла. При любых неисправностях или поломках элементов, а также внезапном погасании факела, что в котлах с открытой камерой сгорания может произойти по причине сильного сквозняка, мгновенно происходит срабатывание электромагнитных клапанов, и подача топлива прекращается.

Плюсы и минусы

Как и у любого устройства, у термопар имеются как достоинства, так и недостатки. Среди преимуществ приборов можно отметить их низкую стоимость, что обусловлено достаточно простой конструкцией, и продолжительный срок службы. Долговечность устройств объясняется отсутствием сложных узлов и подверженных трению движущих элементов. Важным плюсом является широкий спектр измеряемых температур, а также лёгкий монтаж и демонтаж прибора. Нельзя оставить без внимания и многофункциональность термопар, позволяющую использовать устройство как в качестве датчика контроля за пламенем, так и в роли термометра.

К недостаткам относят предел напряжения, который ограничен 50 мВ. Это является одной из причин погрешностей показаний, возникающих при измерении температур. Отсутствие линейной зависимости между значениями температур и разницей потенциалов также является минусом устройства. К тому же деталь не подлежит ремонту, и при выходе из строя заменяется на новую. Впрочем, иногда прекращение работы термопары связано с плохим контактом. Для возобновления работы котла нужно снять термопару, зачистить проводники и установить прибор на место.

Разновидности

Современный рынок отопительных систем предлагает четыре вида термопар, устанавливаемых в газовых котлах.

  • Модели типа Е отличает высокая производительность и широкий диапазон измеряемых температур, который варьируется от -50 до +740 градусов. Пластины-проводники изготовлены из константа и хромеля. Заводская маркировка изделий представлена буквенным обозначением ТХКн.
  • Модели типа J отличается более низкой, в сравнении с первым типом, стоимостью и представлена маркировкой ТЖК. Контактные пластины изготовлены из железа и константа, а диапазон рабочих температур составляет от -40 до +600 градусов.
  • Модели типа К являются наиболее распространёнными и способны работать при температуре от -200 до +1350 градусов. Пластины изготовлены из алюминия и хромеля, что требует некоторых ограничений в их применении. Дело в том, что в условиях повышенного содержания углекислого газа, хромель склонен к образованию зелёной гнили, быстро разъедающей сплав и выводящей прибор из строя. Изделие имеет маркировку ТХА и отличается повышенной чувствительностью к малейшим колебаниям температуры.
  • Модели типа N являются модификацией модели Е и способны работать при температуре до +1200 градусов. Для изготовления пластин используется нихросил и нисил. Модели данного вида считаются самыми точными устройствами, используемыми в котельном оборудовании.

Кроме перечисленных типов термопар, существуют модели, для изготовления которых используются дорогие виды металлов. Это значительно увеличивает себестоимость и делает их установку в газовые котлы нерентабельной. Например, пластины особо точных устройств типа М изготавливаются из никеля и молибдена. Такое устройство устанавливается в дорогие вакуумные котлы и в газовом оборудовании не применяется.

Термопары для газовых котлов являются важным защитным устройством. Они полностью регулируют работу электромагнитного клапана, отвечают за подачу топлива и делают работу котла стабильной и безопасной.

О том, как проверить термопару для газового котла, смотрите в следующем видео.

Термопара для газового котла: принцип работы, характеристики, устранение неисправностей

Устройство, принцип работы и основные типы

Термопара это классический термоэлектрический преобразователь, который используется для измерения температуры, в различных областях промышленности, науки, медицины, а также в автоматических системах управления и контроля газовых котлов, плит и колонок.

Устроена она очень просто и легко может быть изготовлена самостоятельно. Два проводника из различных материалов соединяются в кольцо. Одно из мест соединения помещается в зону измерения, а второе подключаются к измерительному прибору или преобразовательному устройству.

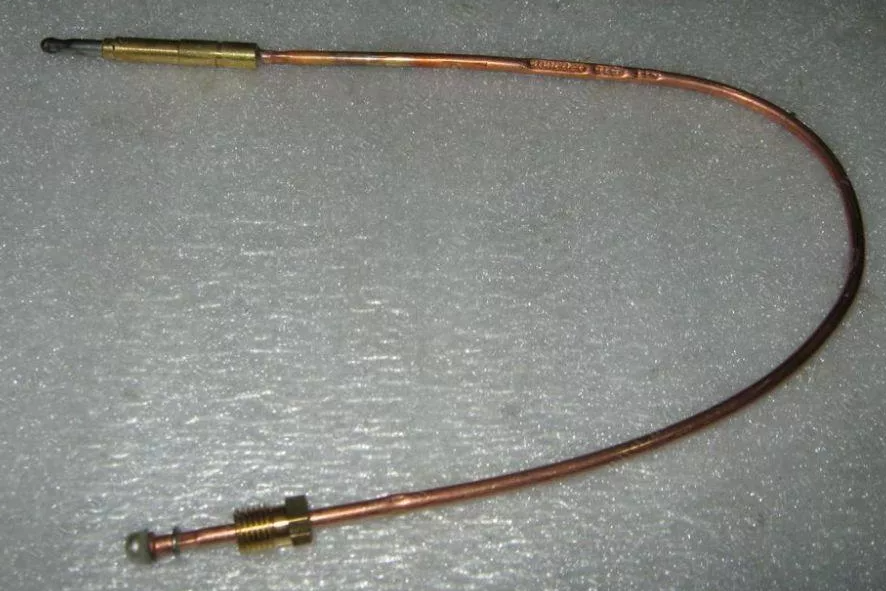

Фото 1: Термопара для устройства газового контроля

Принцип действия термопары основан на термоэлектрическом эффекте или как его еще называют эффекте Зеебека. Оно заключается в том, что на стыке двух соединенных в кольцо проводников из разных металлов появляется напряжение. Если температура мест спайки одинакова — разность потенциалов нулевая. Но стоит один из спаев поместить в область с более высокой или более низкой температурой, появляется напряжение отличное от нуля и пропорциональное разнице температур. Коэффициент пропорциональности различен для разных металлов и называется коэффициентом термо-ЭДС.

Фото 2: Конструкция и принцип действия термопары

Основные материалы для изготовления термопар – благородные и неблагородные металлы. Большинство сплавов из них имеют довольно экзотические названия, которые очень популярны у составителей различных кроссвордов и сканвордов. В зависимости от того какие пары металлов используются при изготовлении, термопары делятся на несколько типов. Ниже приведена таблица с их основными видами, обозначениями и характеристиками:

Тип термопарыСплавРоссийская маркировкаДиапазон температур, °C

K хромель-алюмель ТХА -200 — 1300
J железо-константан ТЖК -100 — 1200
N нихросил-нисил ТНН -200 — 1300
R платинородий-платина ТПП13 0 — 1700
S платинородий-платина ТПП10 0 — 1700
B платинородий-платинородий ТПР 100 — 1800
T медь-константан ТМКн -200 — 400
E хромель-константан ТХКн 0 — 600
U медь-медьникель -200 — 500
L хромель-копель ТХК -200 — 850

В системах автоматики газовых колонок, плит и котлов обычно используются термопары ТХА из хромель-алюмеля (тип K), ТХК из хромель-копеля (тип L), ТЖК из железа и константана (тип J). Датчики выполненные из сплава благородных металлов предназначены для высоких температур и в основном находят применение в литейном производстве и другой тяжелой промышленности.

Некоторые модели работающие на твердом топливе, например такие как твердотопливный котел отопления «Lemax» Forward могут комплектоваться газовыми горелками, в которых для защиты от утечек газа применяются термопары.

Термопара для газовых котлов

Температура в камере сгорания работающей котельной установки достаточно велика и измерить ее можно с помощью термоэлектрического элемента (термопары). Этот элемент является чуть ли не единственным средством измерения высоких температур, использующимся во многих сферах нашей жизни. В данном случае речь пойдет о такой его разновидности, как термопара для газового котла, работающая совместно с автоматическим газовым клапаном.

Устройство и принцип действия термопары

Действительно, постоянно находиться в зоне открытого пламени может далеко не каждый материал. Термоэлемент же изготовлен из металла, точнее, из нескольких металлов, поэтому высокой температуры не боится. При работе газовой котельной установки без него никак не обойтись, выход из строя термопары означает полную остановку агрегата и немедленный ремонт. Все дело в том, что термоэлемент работает совместно с электромагнитным отсекающим клапаном, перекрывающим вход в топливный тракт. Стоит только этой детали выйти из строя, как клапан закроется, подача топлива прекратится и горелочное устройство потухнет.

Чтобы лучше понять принцип работы термопары газового котла, стоит рассмотреть схему, представленную на рисунке.

Схема термопары

В основе этого принципа лежит следующее физическое явление: если надежно соединить между собой 2 разнородных металла, а потом место соединения нагревать, то на холодных концах этого спая появится разница потенциалов, то есть, напряжение. А при подключении к ним измерительного прибора цепь замкнется и возникнет постоянный электрический ток. Напряжение будет совсем небольшим, но этого вполне достаточно, чтобы в чувствительной катушке электромагнитного клапана возникла индукция и он открылся, позволяя топливу пройти к запальнику.

Для справки. Некоторые современные электромагнитные клапаны настолько чувствительны, что остаются открытыми, пока напряжение на входе не станет ниже 20 мВ. Термоэлемент в обычном рабочем режиме вырабатывает напряжение порядка 40—50 мВ.

Соответственно, устройство термопары газового котла основано на описанном явлении, носящем название эффекта Зеебека. Две детали из различных металлов прочно соединяются между собой в одной или нескольких точках, при этом качество соединения играет большую роль. Оно влияет на рабочие параметры элемента и долговечность его эксплуатации. Место соединения и будет той самой рабочей частью, помещаемой в зону открытого огня.

Поскольку для изготовления термоэлементов применяется множество различных пар металлов, не вдаваясь в подробности, отметим, что в термопаре для газового котла используется пара хромель – алюминий. К холодным концам этих металлов приварены проводники, заключенные в защитную оболочку. Второй конец проводников вставляется в соответствующее гнездо автоматики агрегата и закрепляется с помощью зажимной гайки.

В процессе розжига запальника и горелки газового котла для подачи топлива мы открываем электромагнитный клапан вручную, нажимая на его шток. Газ попадает на запальник и поджигается, а термопара находится рядом и нагревается от его пламени. Спустя 10—30 сек кнопку можно отпускать, так как термоэлемент уже начал вырабатывать напряжение, удерживающее шток клапана в открытом состоянии.

Преимущества и недостатки

В силу того, что изготавливать термопару достаточно просто и недорого, она стала незаменимым элементом автоматики и контроля в газоиспользующем оборудовании. Помимо этого, есть и другие преимущества данных изделий:

  • Выступая в роли датчика контроля пламени, термоэлектрический элемент может работать и как датчик температуры.
  • Отсутствие движущихся частей, сложных комплектующих и дорогих материалов делает изделие недорогим и долговечным.
  • Широкий диапазон измеряемых температур.
  • Достаточная точность измерений, позволяющих использовать данное устройство в отопительной технике.
  • Простота, с которой производится монтаж или замена термопары в газовом котле.

Из недостатков термоэлектрических датчиков можно отметить то, что возрастание разницы потенциалов происходит не пропорционально росту температуры, то есть, зависимость нелинейная. Кроме того, рост напряжения имеет предел и он невелик, в термопаре газовых котлов его значение достигает 50 мВ. Такие свойства изделия не создают проблем при взаимодействии с отсекающим устройством, но при измерении температуры такой слабый и нелинейный сигнал требует усиления и калибровки.

Простота и надежность конструкции термоэлектрического датчика имеют и отрицательную сторону. Когда этот элемент выходит из строя, что иногда случается по причине некачественного выполнения спая, то ремонт термопары невозможен. Изделие может просто прогореть и ремонтировать там нечего, остается только произвести замену, причем как можно быстрее, поскольку газовый котел без термопары работать не будет. Но тут не должно возникнуть особых проблем, устройство легко снимается и отсоединяется, да и цена его вовсе не велика.

Совет. Иногда термопара прекращает работать только потому, что в месте соединения слабый контакт. Нужно ослабить и открутить прижимную гайку, извлечь из газового клапана проводник и очень аккуратно очистить его конец, после чего собрать все обратно.

Заключение

Невзирая на свою простую конструкцию, термоэлектрический элемент – одна из важнейших деталей любого современного газового котла. Она выступает в качестве датчика температуры и наличия пламени, обеспечивая безопасную работу отопителя. В случае если произойдет затухание запальника или превышение температуры, термопара отреагирует изменениям напряжения и заставит сработать отсекающий клапан.

Термопары для газовых котлов

Термопара для газового котла: виды, особенности и принцип работы

Любой котел, независимо от вида и принципа его действия, нуждается в термопаре — устройстве, которое будет контролировать температуру в камере сгорания и автоматически перекрывать подачу газа при исчезновении пламени.

Термопара для газового котла — необходимый элемент в системе отопления, который помогает избежать перегрева котла и возможности его поломки.

Термопара для газового котла

Принцип работы термопары

Чтобы понять как работает термопара в газовом котле, в первую очередь необходимо познакомиться с его устройством и принципом действия.

Термопара — это конструкция из двух пластин-проводников, которая состоит из разных сплавов. Устройство является достаточно простым, но в то же время надежным.

Принцип работы данного устройства базируется на физическом явлении — эффекте Зеебека.

Процесс образования электродвижущей силы на границе стыка двух разнородных проводников, контакты которых имеют температурные отличия. Эффект Зеебека

Если две детали из разнородных металлов прочно соединить, а место соединения нагреть, то на холодных окончаниях спаянного проводника появится разница потенциалов — напряжение. При появлении напряжения клапан сразу автоматически открывается, позволяя топливу проходить к запальнику.

Принцип работы термопары газового котла

Виды термопар

Сегодня рынок котельного оборудования отличается обилием разнообразных термопар, которые подразделяются на несколько типов. Металл, использующийся при их изготовлении, является главным критерием, на основе которого они дифференцируются.

Из неблагородных металлов

Из благородных металлов

В системах автоматики котлов чаще используются термопары типов: E, J, K.

Подключение и проверка

Подключение термопары должно производиться электродами (проводами), изготовленными из того же материала, что и подключаемая термопара.

Либо могут использоваться металлические провода, которые имеют характеристики, аналогичные свойствам электродов на самой термопаре.

Перед подключением термопар для котлов отопления, важно зачистить концы проводов, чтобы удалить окислы, которые оказывают влияние на точность измерений. А во время установки важно проследить за тем, чтобы трубки отвода и подачи топлива были опущены строго вниз.

В случае, если термопара сломалась, как правило, восстановить ее уже невозможно, поэтому важно знать, как проверить термопару мультиметром на газовом котле.

Срабатывать рабочая термопара должна после 10-30 секунд нагрева

Чтобы проверить её работоспособность, достаточно соединить один конец с мультиметром — измерительным датчиком, а другой конец нагреть, используя газовую горелку либо зажигалку.

Комбинированный электроизмерительный прибор, который может быть цифровым и аналоговым, объединяет в себе несколько функций (как минимум функции вольтметра, омметра, амперметра). Мультиметр

Рабочая термопара должна иметь напряжение в районе 50 мВ.

В случае подтверждения неисправности термопары, заменить её можно своими руками.

Ремонт термопары своими руками

Чтобы устранить неполадку своими руками необходимо:

  • прижимную гайку открутить гаечным ключом и и достать ее конец;
  • шнуровкой-нулевкой очистить от загрязнений;
  • произвести проверку термопары мультиметром;
  • убедиться, что все показатели соответствуют нормам;
  • собрать термопару обратно и запустить котел.

Если починить термопару не удается, то всегда есть возможность купить новую. Российский рынок предлагает большой ассортимент данных приборов, выпускаемых различными производителями, например, АБАТ, АОГВ, АКГВ. Их цена колеблется в диапазоне от 300 до 2000 рублей. На газовые котлы иностранного производства (например, Bosch, Viessmann, Vaillant) цена термопары будет выше.

Сегодня термопары нашли активное применение в автоматике газовых котлов, выбор их на рынке велик, и каждый имеет возможность приобрести универсальную термопару. Однако, выбирая термопару самостоятельно можно столкнуться с рядом трудностей. Следует обратиться к специалисту, который подскажет как выбрать прибор, соответствующий всем характеристикам газового котла. Также можно воспользоваться таблицей зависимости технических характеристик прибора с характеристиками газового котла.

Термопары газового котла: устройство, проверка и ремонт своими руками

Термопара газового котла отвечает за прекращение подачи газа при исчезновении пламени. Принцип работы, проверка мультиметром и ремонт своими руками.

Зачем нужна термопара в газовом котле, как работает

Подключенная к пропускному клапану термопара для газового котла, встречается в каждой модели отопительного оборудования на газе. Основной функцией термопары, является измерение высоких температур, а также обеспечение безопасности, предотвращение утечки газа при затухании огня.

Для чего нужна термопара в котле отопления на газе

Использование газовой горелки, таит в себе опасность, если по какой-либо причине, произойдет затухание огня, газ начнет поступать в помещение. При определенных обстоятельствах, данная ситуация становится причиной взрыва или отравления жильцов.

Как устроена и работает термопара

Принцип работы термопары газового котла основан на физическом явлении, получившем название – эффект Зеебека. Было замечено, что при нагревании, два металла с разной плотностью и теплотехническими характеристиками, соединенными между собой спайкой, вырабатывают электрическое напряжение.

  • При нагревании металлов, вырабатывается электричество. Термопара должна выдавать напряжение 40-50 мВ.

В классических устройствах, напряжение, достаточное для открытия клапана, находится в пределах 40-50 мВ, в современной чувствительной автоматике установлена арматура, способная работать, уже при 20 мВ.

Регулировка термопары возможна не во всех моделях. Изменения рабочих режимов, достигается благодаря увеличению или сокращению расстояния до горелки металлического стержня, соприкасающегося с пламенем. Настройки выполняются с помощью зажимной гайки.

Как проверить исправность термопары в котле

Определить неисправность термопары достаточно просто. Пропускной клапан имеет зажимной шток, регулирующий поступление газа. При розжиге котла, электромагнитный клапан открывается вручную. На него нажимают, на горелку поступает газ, который поджигают посредством пьезоэлемента или вручную. После 10-30 сек, механический клапан отпускают. В этот момент, шток блокируется посредством вырабатывающегося статического электричества. Газ продолжает поступать.

Сколько стоит термопара для газового отопительного котла

Стоимость термопары для бытовых газовых котлов, зависит от модели используемого оборудования. Отечественные датчики, обойдутся в пределах 250- 400 руб. Зарубежная продукция, именитых производителей Bosh, Buderus, Viessmann, будет стоить, начиная от 1200 руб. и выше.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Термопара для газового котла – устройство, проверка исправности, стоимость

Установленная термопара для газового котла, обеспечивает безопасность в работе отопительного оборудования. Принцип работы термопары основан на использовании термостатического напряжения, посредством

Необходимость и принцип работы термопары для газового котла

Все чаще для обогрева жилища используется принцип отдельной, автономной системы отопления. Централизованная система отопления дороже в обиходе, обслуживании и невыгодна экономически. В случае наличия в частном доме или, особенно, квартире, газового котла, хозяин получает право и возможность самостоятельно регулировать температуру, отслеживать правильность работы системы и всех ее составляющих.

Необходимость в использовании термопары

При должном оборудовании есть реальная возможность сократить потребление газа в сторону существенного уменьшения. Термопара газового котла – это часть

прибора, которая регулирует и контролирует работу машины и следит, чтобы она

не подвергалась перегреву. Устройство термоэлектрического элемента одновременно простое и очень надежное.

Такой элемент вполне можно изготовить самостоятельно, но очень важно правильно просчитать замеры, иначе может быть погрешность, как следствие, в температурах, 1 градус Цельсия сыграет важную роль в правильности работы.

Конструкция и принцип работы

Термопара газового котла являет собой максимально простую конструкцию, которая состоит из двух проводников, образующих в итоге кольцо, соединяясь в некоторых местах. Одно из них помещается в необходимую для измерения зону, второе – к измерительному аппарату. Буквально на практике действие этого элемента основано на законах физики.

Это работает так:

  • замкнутая цепь образуется двумя разными проводниками;
  • места контактов цепи подвержены воздействию различных температур, в образованном кольце появляется термоэлектродвижущая сила.

Как именно появляется эта сила? Дифференциация имеет пять этапов.

  • часть А проводника разогрета;
  • на ней двигаются электроны с большей скоростью, чем на его холодном конце (часть Б), получая большее количество энергии.

Второй этап: под влиянием температуры электроны начинают двигаться в сторону короткого конца проводника, в результате на нем накапливается отрицательный заряд.

Третий этап: горячий конец остается положительным.

  • накопление происходит до момента, пока не будут достигнуты отличия в потенциалах;
  • по итогам чего можно перенаправить поток от конца с отрицательным зарядом в обратную сторону.

Пятый этап: в результате придается устойчивое равновесие.

Зависимость термоэлектродвижущей силы от:

  • t° в местах соприкосновений;
  • контактов;
  • особенностей характеристик;
  • проводимости материала проводника.

Особенность прибора, предназначенного для газовых котлов

Все термопары для газового котла произведены в большинстве из неблагородных металлов. Чтобы была надежная защита от агрессивной внешней среды, их поместили в трубу, где присутствует подвижный фланец – это обеспечивает надежный крепеж конструкции. Она имеет такие составные элементы:

  • литой, герметичный корпус вместе с крышкой;
  • колодки, выполненные из фарфора, которые крепятся к головке с помощью винтов и плавающих зажимов.

Материал изготовления зависит от конкретных диапазонов температур, для измерения которых будет применяться прибор.

Виды термопары

Благодаря простой классификации применяемых областей на рынке используется и встречается три типа температурных датчиков:

Первый (Е) изготавливается, преимущественно, из пластин хрома и константа. Он очень надежен, заводская маркировка разработчиков – ТХКн. Рабочая температура колеблется в диапазоне от 0 до +600 градусов по Цельсию.

Второй тип (J) аналог первого, но тут хром заменен железом. По функциям не уступает типу Е, но ценовая политика в изготовлении устройства гораздо ниже. Маркировка производителей-разработчиков – ТЖК. Рабочий диапазон температур – от -100 до +1200 градусов по Цельсию.

Третий вариант (K) самый распространенный и применяемый на практике. Маркировка авторов-производителей – ТХА. Материал – хромель и алюминий. Рабочий охват температуры – от -100 до +1350 градусов по Цельсию. Такое устройство чувствительно реагирует на изменения температур, но и зависит от окружающего его среды. Пример: углекислый газ (СО2) может вызвать преждевременный ремонт аппарата, снизив его срок эксплуатации.

Некоторые модели отопительных систем, особенно твердотопливные котлы, комплектуются газовыми горелками. В них с целью защиты от утечки газа используется термопара, она чаще применяется в газовых котлах, нежели твердотопливных, да и необходима она там больше.

Ведь если вдруг погас огонь во втором случае, то ничего страшного не произойдет, а вот в первом – необходимо, чтобы система перекрыла газ. Такая система называется газконтроль и состоит из электромагнитного отсекающего клапана и термоэлектрического преобразователя. Важный момент – такая система не зависит от подачи и наличия электропитания.

Проверка и замена датчика температуры

В случае поломки прибор не подлежит замене. Когда газовая установка прекращает корректную работу или не зажигается, это говорит о поломке клапана или термоэлектрического преобразователя. Испытать работу его просто – один конец требуется соединить с температурным датчиком. Другой при этом необходимо нагреть, можно вручную. Подойдет для этой цели и зажигалка.

Если устройство рабочее, напряжение будет показывать мультиметр в районе 50 мВ. Если замечены пятна, окисление участков, а мультиметр показывает аномальные показатели – устройство вышло из строя и нуждается в замене.

Заменить ее можно самостоятельно. Выбирая аппарат, учитывать следует модель котла, так как технические характеристики обоих устройств должны совпадать для приемлемой и правильной работы. В ином случае термопара может снизить рабочие способности или вовсе утратить их.

Ценовая политика разная, зависит от применяемого сплава, но цены вполне бюджетные.

Преимущества и недостатки устройства

Термоэлектрический преобразователь обладает рядом преимуществ, но есть и некоторые минусы. К плюсам относится тот факт, что его изготовление простое и бюджетное, благодаря чему он стал неотъемлемым элементом автоматики и контроля в оборудовании, использующим газ.

Прибор может априори работать и как датчик температуры. Изделие бюджетное, прочное и служит долго по причинам:

  • отсутствие в сборке движущихся механизмов или дорогих комплектующих;
  • еще один момент – работает с широким диапазоном температур;
  • измерения температур корректны;
  • важная деталь – простота монтажа и замены.

Относительно недостатков изделия – рост разницы потенциалов нелинейно. Есть предел и он невелик. Простота прибора работает одновременно и недостатком, ведь в случае выхода его из строя ремонт невозможен, гораздо проще купить и заменить просто новым устройством.

Делая выбор надо внимательно изучить детали и характеристики, сплав и другие необходимые детали для корректной работы аппарата.

Сам по себе он обязательно необходим для корректной работы отопительной системы, без его участия котел просто не будет работать, так как это важный элемент газконтроля. Это безопасность и надежность, спокойный сон хозяина жилища и долговечность в эксплуатации изделия.

Термопара для газового котла: монтаж и устройство

Термопара для газового котла – необходимый прибор, который регулирует температуру и предотвращает его перегрев.

Термопара для котла: устройство и принцип работы

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания.Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Основные компоненты и принцип её работы

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека.Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Из каких металлов состоят проводники термопары

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

  1. Тип Е. Изготавливается из пластин хромеля и константа. Отличается высокой надежностью. Имеет заводскую маркировку ТХКн. Диапазон рабочей температуры составляет от 0 до +600°С.
  2. Тип J. Аналог предыдущей термопары, но вместо хромеля здесь применяется железо. Устройство практически не уступает по функциям типу Е, однако цена значительно меньше. Маркировка – ТЖК. Диапазон температур варьируется в пределах от -100 до +1200°С.
  3. Тип К. Наиболее распространенный и повсеместно применяемый тип термопары. Маркировка – ТХА. В составе содержатся пластины из хромеля и алюминия. Рабочие температуры находятся в пределах от – 200 до +1350°С. Такие приборы довольно чувствительны к малейшим изменениям температур, но при этом сильно зависят от окружающей среды. К примеру углекислый газ способен существенно снизить срок эксплуатации устройства и вызвать преждевременный ремонт.

Проверка и замена

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки.Исправная термопара должна показывать напряжение в районе 50 мВ.

Если на самих проводниках имеются окисленные или загрязненные участки, а мультиметр показывает напряжение отличное от нормы – термопара вышла из строя. В таких случаях рекомендуется просто поменять термоэлемент и установить вместо него новый. Средняя цена на устройство по территории России составляет от 500 до 1800 рублей в зависимости от марки и типа.

Термопара для котла: устройство и принцип работы

Неотъемлемым атрибутом отопительного котла является термопара. Какие функции выполняет термопара, ее устройство и принцип работы, а также разновидности описаны в статье.

Как проверить и заменить термопару для газового котла?

Все котлы, независимо от типа их действия, нуждаются в комплектующих, которые будут контролировать работу агрегата и следить, чтобы он не перегревался. Таким элементом служит термопара для газового котла. Она имеет довольно простое устройство, а ее функционирование базируется на законах физики. Подобный элемент очень часто используется в различных приборах для контроля температуры рабочей среды, а также для преобразования тепловой энергии в электрический ток.

Устройство термопары газового котла является одновременно простым и надежным. Она состоит из двух проводников из разного материала, которые контактируют между собой в нескольких точках. Иногда для верности их соединяют при помощи компенсационных проводов. Такое приспособление не требует внешнего возбуждения, что позволяет использовать его для любых целей. Недостатком устройства является большая погрешность при замерах, которая может достигать одного градуса по Цельсию. Это гигантский показатель для приборов подобного типа.

Особенности замены термопары

Данный элемент чаще всего выходит из строя, поэтому многих пользователей интересует вопрос, как проверить термопару для газового котла? Сделать это можно в домашних условиях с минимальными затратами сил. Потребуются следующие мероприятия:

  • 1. Откручиваем свободный конец термопары от электромагнитного клапана.
  • 2. Снимаем термопару с котла и начинаем нагревать конец, который располагался над горелкой. Лучше всего использовать для этой цели свечу или газовую конфорку.
  • 3. Далее нужно взять милливольтметр и провести замеры показаний на выходном контакте. Исправное устройство менее чем через минуту нагрева выдаст 17-25 милливольт. В противном случае можно судить о выходе термопары из строя.

Устройство склонно к поломкам из-за вредных условий эксплуатации. К счастью стоит оно совсем недорого, так что проверка, ремонт и замена термопары обойдутся в приемлемую сумму. Причем все указанные операции можно провести самостоятельно, без вызова мастера. Это также позволит сэкономить на обслуживании.

В продаже также иногда встречаются термопары с электронными элементами, которые позволяют повысить надежность и точность измерений. В этом случае диагностика и обслуживание обойдутся несколько дороже и потребуют больше времени.

При покупке элемента нужно уточнить необходимые параметры для конкретного котла и затем сверить их с выбранным изделием.Технические характеристики должны совпадать, потому что в противном случае термопара не сможет на 100% выполнять свои функции или будет вообще непригодна к эксплуатации.

Принцип работы устройства

Принцип работы термопары для газового котла основан на зависимости между температурой и напряжением у разных металлов. Во время нагрева между элементами возникает разность потенциалов, которая позволяет замерить уровень температуры. Стоит учитывать при выборе, что разные термопары рассчитаны на разный тепловой диапазон. Также необходимо обращать внимание на стойкость к коррозии и возможность эксплуатации в различных средах.

Общее напряжение генерируется в месте стыка разных проводников, а между ними находится температурный градиент. От качества соединения напрямую будет зависеть точность измерений, поэтому нужно внимательно следить за этим моментом. Также для повышения точности и снижения погрешности потребуется сверхточный мультиметр.

Эксплуатация котла без термопары невозможна по причине того, что нечем будет контролировать его рабочую температуру. Важно обеспечить не максимальную загрузку топки, а оптимальный уровень сжигания горючего, чтобы оно полностью прогорало и выделяло как можно больше энергии на обогрев помещения.

Если закинуть в камеру сгорания слишком много топлива, то вода будет попросту закипать, в комнатах будет очень жарко, и добиться комфортного микроклимата не получится. А при наличии приборов контроля можно будет легко мониторить состояние рабочей среды, и принимать решение о необходимости добавления топлива или ее отсутствии. Так что важность элемента, несмотря на его довольно простое строение, не стоит недооценивать.

Цена термопары для газового котла зависит от модели агрегата. В целом значение находится примерно на одном уровне, поэтому лучше заранее узнавать актуальную сумму на момент покупки. На сегодня рынком установлены следующие отметки:

  • 1. Термопара для котла АОГВ обойдется в 450-500 рублей. В свободной продаже можно найти деталь для любой модели.
  • 2. Термопара длякотла Жуковский будет стоить 480-550 рублей. В комплект также входит все необходимое монтажное оборудование.
  • 3. Термопара для котла Данко имеет цену 500-600 рублей. Изделие изготавливается из стойкого к разрушающему воздействию металла, поэтому имеет более длительный срок службы, чем многие существующие аналоги.
  • 4. Термопару для котла Термо можно приобрести за 180-300 рублей.

Кроме приведенных моделей можно также найти в продаже и универсальную продукцию, которая подходит для большинства современных котлов.

Стоит отметить, что фирменные изделия являются более предпочтительными для установки, так как заводские детали хорошо подгоняются между собой, а универсальные модели зачастую не проходят испытаний совместно с котлами. Поэтому их использование не гарантирует долговечности, а погрешность измерений при этом будет возрастать.

Как работает термопара в газовом котле?

Термопара для газового котла представляет собой термоэлектрический преобразователь для автоматических систем управления и контроля газового оборудования. Прибор служит основным элементом защиты газ-контроля и призван обеспечить максимально оперативное перекрытие подачи газа в случае, если пламя погаснет.

Устройство и принцип работы термопары в газовом котле

Термопара предусматривает два проводника из различных видов металла, устойчивых к максимальным температурам, которые соединены в кольцо. Одна из точек спайки устанавливается в зоне измерения, вторую подключают к преобразовательному устройству. Физическое явление в виде термоэлектрического эффекта (эффект Зеебека) составляет основу принципа работы термопары:

  • два элемента из различных металлических основ прочно соединяют в одной точке. Отличие в составах проводников – основополагающий фактор в работе устройства;
  • когда место стыка помещают в открытый огонь, на других концах спаянного проводника появляется разница потенциалов.

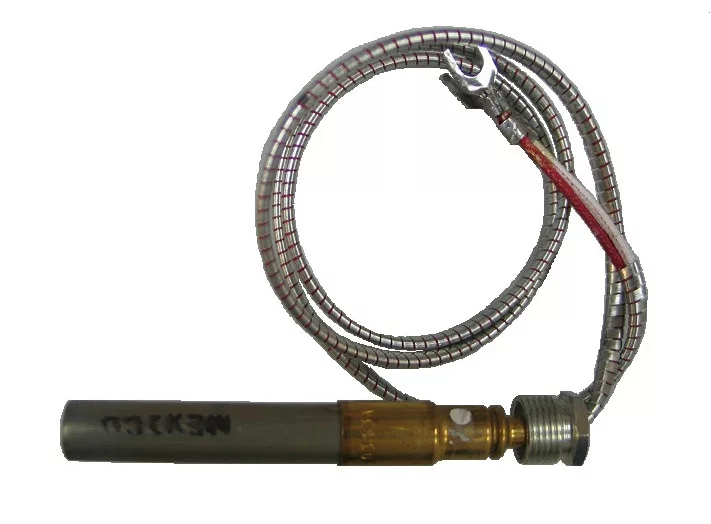

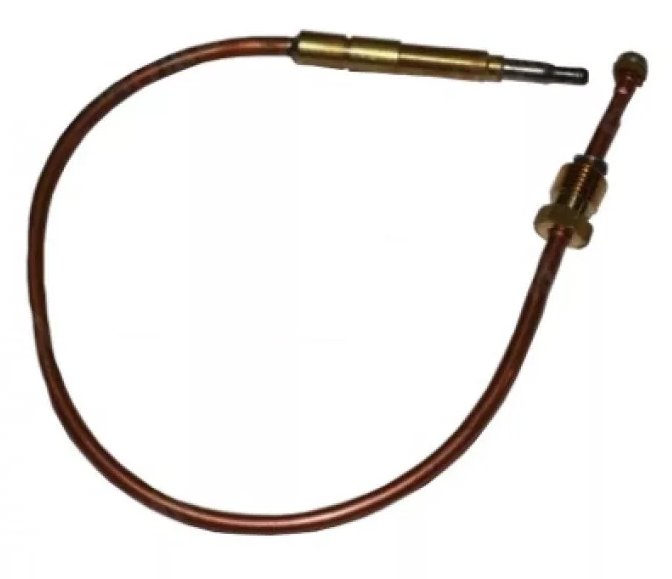

Как выглядит термопара для газового котла

Далее к холодным концам устройства подсоединяют вольтметр, цепь замыкается и измерительный прибор показывает напряжение.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

  • функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
  • если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Основные типы термопар для газового котла

При изготовлении термоэлектрических преобразователей применяют сплавы благородных и неблагородных металлов. Для конкретных диапазонов рабочих температур используют определенные группы сплавов. В зависимости от металлических пар, применяемых при изготовлении, приборы делятся на несколько типов. Для работы котельного оборудования на газовом топливе чаще всего используют следующие типы устройств:

  • термопара типа E. Заводская маркировка ТХКн, представляет собой пластины из хромеля и константана. Прибор предназначен для температурного диапазона от 0°C и до +600°C;
  • тип J. Предусматривает композицию из железа и константана, маркировка ТЖК. Используется для рабочих температур в пределах от -100°C и до +1200°C;
  • тип Kс маркировкой ТХА, изготавливается на основе пластин из хромеля и алюмеля. Температурный диапазон применения термопары типа Kзначительный – от -200°C и до +1350°C;
  • тип Lс маркировкой ТХК. Элементы конструкции представляют собой хромель и копель. Устройство предназначено для температур от -200°C и до +850°C.

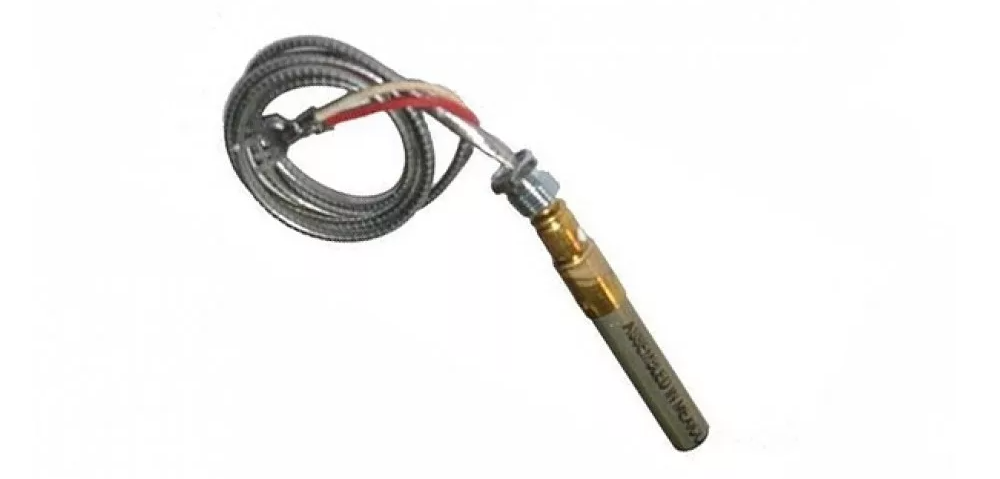

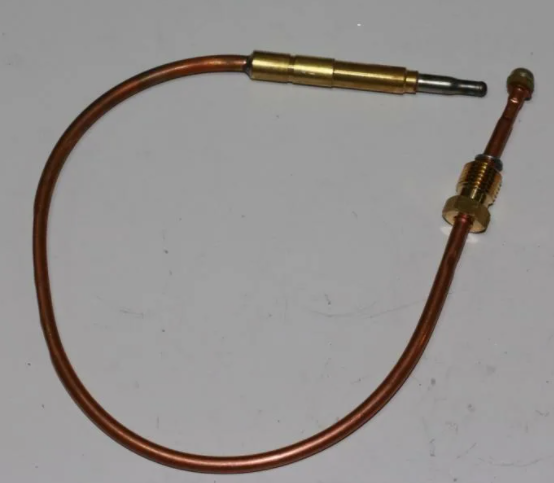

Термопара для газового котла типа J

Следующие образцы продукции находят применение в сфере тяжелой промышленности:

  • тип Sс маркировкой ТПП10 представляет собой композицию платинородий-платина. Применяется в установках при температурном режиме до +1700°C;
  • тип Bс маркировкой ТПР состоит из композиции пластин платинородий-платинородий. Продукт предназначен для температурного диапазона от -100°C и до +1800°C.

Также изготавливаются и другие варианты аналогичных приборов из сплавов благородных металлов, которые актуальны в тяжелой промышленности и литейном производстве.

Плюсы и минусы

Ключевым достоинством термоэлектрического преобразователя отмечают то, что он имеет простое устройство, при необходимости его не сложно изготовить самостоятельно. Прибор удобен в эксплуатации, также важно, что он энергонезависим. Отечественные и зарубежные поставщики предлагают разнообразный ассортимент этой продукции, стоимость которой варьируется в широком диапазоне в зависимости от типа и бренда.

В качестве минуса в копилку – необходимость замены на новый вариант в случае поломки термоэлемента, так как он не подлежит восстановлению. Чувствительные к минимальным перепадам температур приборы сильно зависят от среды окружения. Так, под воздействием углекислого газа существенно снижается срок эксплуатации оборудования, повышается риск поломки, что сопровождается расходами на замену термоэлемента.

Термопара в системе газового контроля

При эксплуатации газового оборудования требуется энергонезависимая автоматика, что способствует оперативному перекрытию подачи газа в случае, если внезапно погаснет пламя. В современных отопительных котлах с газовой горелкой предусмотрена система газ-контроль, которая включает в себя электромагнитный клапан и термопару. К составным элементам электроклапана относятся:

  • сердечник с обмоткой;
  • колпачок;
  • возвратная пружина;
  • якорь;
  • резинка, перекрывающая подачу газа.

При нажатии на кнопку подачи газа, шток заглубляется внутрь катушки и заряжается пружина. По регламенту клапан подачи следует удерживать около 30 секунд, чтобы термопара прогрелась, и на концах образовалось напряжение для удержания клапана внутри катушки. Термопара начинает остывать, если гаснет горелка. Что дальше происходит:

  • это сопровождается уменьшением напряжения на концах термопары;
  • возвратная сила пружины превышает электромагнитную силу, которая удерживает шток внутри катушки;
  • клапан возвращается в исходное положение и перекрывается подача газа.

В этом заключается работа термопары в газовом котле. Система газ-контроль на термопаре отличается высокой надежностью, в том числе и благодаря тому, что она способна функционировать без подключения к энергосети.

Нюансы подключения и проверка

Подключают термоэлектрический преобразователь к измерительному прибору при помощи компенсационного кабеля. Чтобы максимально нивелировать погрешность измерения, жилы этого провода выполняют из того же материала, что и сам датчик.

Проверяют работоспособность термопары следующим образом:

  • один конец устройства соединяют с мультиметром;
  • второй конец вручную нагревают при помощи зажигалки или газовой горелки.

Чтобы проверить работоспособность термопары – один конец устройства соединяют с мультиметром

Если прибор в исправном состоянии, об этом свидетельствует наличие напряжения в районе 50 мВ.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

  • извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
  • если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
  • далее при помощи мультиметра проверяют работоспособность устройства.
Если при проверке датчик показывает напряжение 50 мВ, можно попробовать запустить котел. Если проблема осталась, и горелка гаснет, это может свидетельствовать о неисправности электромагнитного клапана.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Ссылка на основную публикацию
