Теплый водяной пол от газового котла в доме – монтаж своими руками

Если вы решили сделать в доме своими руками теплый водяной пол от газового котла, обязательно изучите правила безопасности и все тонкости выбора материалов и монтажа, от которых зависит не только качество обогрева, но и спокойствие всей семьи.

Почему именно газ? Ответ прост – это наиболее выгодный вариант.

Предлагаем так же узнать как подключить водяной теплый пол к бойлеру.

Меню записи
  1. Принцип работы теплого водяного пола от газового котла
  2. Подготовительные мероприятия
  3. Требования к помещению
  4. Проведение расчетов и создание проекта
  5. Инструментарий и материалы
  6. Монтаж
  7. Гидроизоляция
  8. Демпферная лента
  9. Утеплитель
  10. Армирующая сетка
  11. Укладка и фиксация трубы
  12. Подключение контуров
  13. Опрессовка
  14. Стяжка
  15. Установка дополнительной автоматики
  16. Полезные советы
  17. Меры безопасности

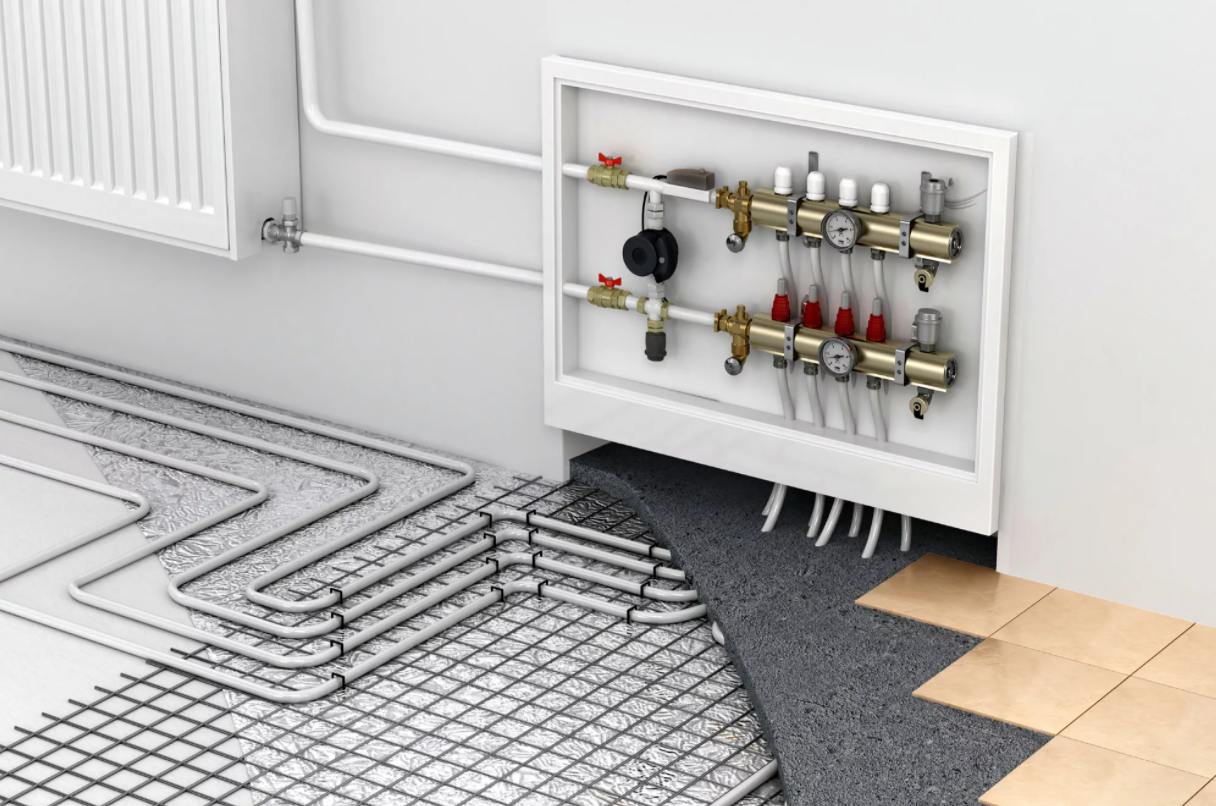

Принцип работы теплого водяного пола от газового котла

Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.

Предлагаем узнать какой котел для теплого водяного пола выбрать, как рассчитать мощность, схемы и инструкция к монтажу.

Намного проще монтировать систему от централизованного отопления, но это неудобно – придется ждать отопительного сезона. Газовой системой можно пользоваться круглогодично.

Газовый котел – специализированный агрегат, производящий нагрев воды и охлаждение жидкости посредством природного газа. Система оснащается узлом смешивания теплоносителя, который имеет коллектор, термостатический смеситель и насос, благодаря чему поддерживается необходимый температурный режим. Горячая вода движется по контурам.

Подготовительные мероприятия

Перед тем, как начать монтаж теплого водяного пола, подготовьте инструменты, материалы, помещение, сделайте определенные расчеты, составьте схематический план системы.

Требования к помещению

Газовые котлы относятся к взрывоопасному оборудованию, поэтому придется придерживаться основных нормативов к помещению, которые обеспечивают безопасную эксплуатацию:

  • минимальная высота потолка – 2,5 м;
  • нельзя устанавливать котел так, чтобы он касался других предметов мебели – соблюдайте дистанцию со всех сторон в 50-70 см;
  • стены в комнате с газовым котлом должны быть огнестойкими (сделать отделку несгораемыми материалами);
  • обязательно устанавливается вентиляционная система;
  • минимальная площадь помещения – 4 кв. м;
  • в комнате устанавливают контур заземления;
  • в зависимости от мощности котла подбирается сечение дымохода;
  • дверь в помещение должна иметь ширину в 80-100 см;
  • в комнате должен быть выход к центральному газопроводу и источнику водоснабжения;
  • обязательно наличие трубопровода с холодной водой.

При наличии центрального водопровода отпадает необходимость использования насоса. Это значительно экономит семейный бюджет. Для подключения системы водяного пола требуется коллекторный распределительный узел.

Проведение расчетов и создание проекта

Проектирование является важным этапом. В первую очередь создается схема дома с комнатами, где будут располагаться трубы (со временем люди забывают точное расположение системы, а план позволит её увидеть). Обязательно продумайте, где будет устанавливаться мебель, так как в этих местах трубы не прокладываются.

Есть и другие нюансы, которых надо придерживаться:

  • один контур не должен превышать длину в 100 м, так как снижается эффективность обогрева;
  • длина всех контуров должна быть примерно одинаковой (допускается расхождение в 10-15 м);
  • от стен отступают на 28-35 см;
  • расстояние между трубами – 10-20 см (при суровых климатических условиях должен быть минимальный показатель).

Один из важнейших моментов – проведение всех расчетов. С такой задачей справиться самостоятельно сложно, поэтому данную процедуру лучше доверить профессионалам.

Рассчитать количество труб можно следующим образом: L = S / N * 1,1 , где L – длина труб, S – площадь помещения, N – длина шага, 1,1 – 10% запаса для разворотов трубы.

К примеру:

  1. S = 50 кв. м.
  2. N = 0,2 м.
  3. 50/0,2*1,1 = 275 м.

В этой цифре не забудьте прибавить расстояние до коллектора, умноженное на 2, так как проходит 2 трубы (к коллектору подающему и обратному). Обязательно учитываются теплопотери, ширина стен, используемый материал для напольного покрытия и т. д.

Пример схемы расположения водяного пола:

Немаловажно продумать способ устройства труб. В основном применяется 3 метода:

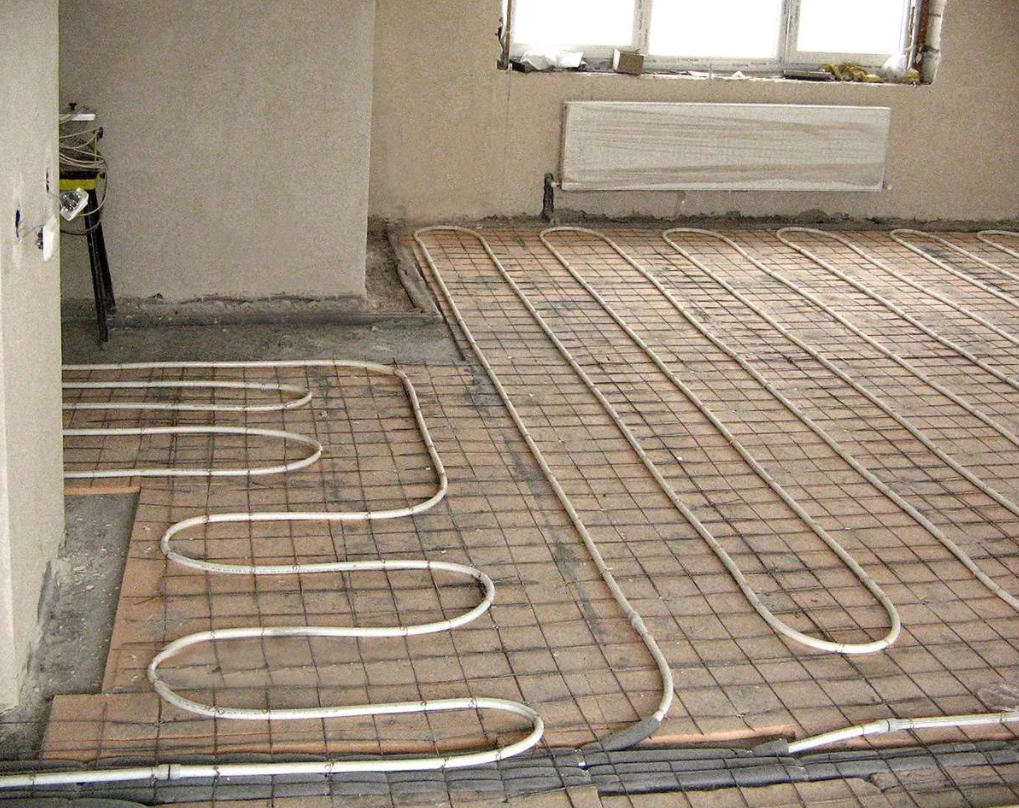

  1. Змейка представляет собой петлеобразную систему, которая охватывает всю площадь. Петли располагаются от стены до стены, но горячая вода проходит только по одной стороне.
  2. Двойная змейка отличается от обычной тем, что горячие трубы располагаются по всей комнате.

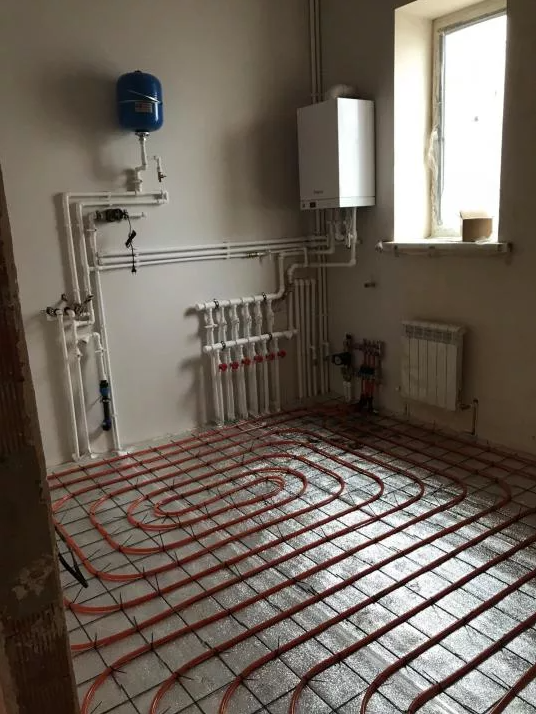

  3. Улитка или спираль – оптимальный вариант для частного дома, так как обогревается вся площадь.

Инструментарий и материалы

Первое, что надо выбрать, – это трубы. Они изготавливаются из разных материалов, отличаются диаметром. Что используется:

  • Медные трубы считаются самыми лучшими, так как они прочные, надежные и имеют высокую степень теплоотдачи. При этом стоимость – наиболее высокая.
  • Металлопластик – современный материал, получивший заслуженное место в первых рядах по популярности. Цена – ниже меди, качество – практически одинаковое (прослужат на несколько лет меньше).
  • РЕХ изготавливается из полиэтилена, является бюджетным вариантом. Есть существенный недостаток – невозможно добиться идеальной формы, так как при подаче воды трубы распрямляются.

Второй важный материал – утеплитель, так как он обеспечивает сохранность тепла. Для теплого водяного пола, работающего от газового котла, чаще всего используется следующее:

  • ЭППС – экструдированныйпенополистирол. Характеризуется высокой прочностью, низкой проводимостью тепла, устойчивостью к повышенной влажности, доступной стоимостью. Производится материал в виде плит толщиной 0,2, 0,3, 0,5, 0,8 и 10 см (размеры: 50х100 см, 60х125 см). Способ соединения – пазовый, поэтому ЭППС монтируются быстро и просто.
  • Теплоизоляционные профильные маты изготавливаются из высокоплотного пенополистирола. Достаточно удобный материал для водяного пола, так как поверхность оснащается «шипами» круглой или прямоугольной формы, благодаря чему создается удобство при размещении труб. Толщина матов варьируется от 1 см до 3 см, размер – 50х100 см или 60х120 см. Минус – высокая стоимость.

Использовать можно и другие более доступные материалы, но вышеописанные считаются наиболее оптимальными. ЭППС можно приобрести с фольгированным слоем, на который нанесена разметка, но стоимость этого вида материала выше. К тому же для цементного пола наличие фольги не имеет смысла (отсутствует отражательная способность, бетон разъедает алюминий).

Учитывайте толщину утеплителя на основании следующих требований:

  • на грунтовую основу лучше укладывать материал толщиной в 10 см в 2 слоя;
  • при мощении на бетонную стяжку достаточно 5 см;
  • при укладке на 2 этаже – 3 см.

Дополнительно придется купить крепежный материал – дюбели тарельчатого типа, которые крепятся в центре и по стыкам, чтобы плиты не всплывали при заливке стяжки сверху.

Третий инструментарий – коллекторно-смесительный узел. Его цель – приемка теплоносителя, распределение тепла по системе, регулировка температуры и расхода, балансировка петель контуров, удаление воздуха. Коллекторы бывают разные, но для водяного теплого пола, работающего от газового котла, покупают узел с особой комплектацией.

На что обратить внимание:

  • Коллекторный блок должен оснащаться различной арматурой – балансировочными клапанами для настройки с расходомером, которые монтируются на подающем участке, а также перекрывающими вентилями или клапанами термостатического типа для обратного хода. Обязательно должен присутствовать автоматический воздухоотводчик, дренажный кран.
  • Чтобы присоединять трубы к коллектору, используются фитинги (компрессионные, аксиальные или пресс-фитинги).
  • Для крепления коллекторно-смесительного узла покупают кронштейн, который обеспечивает необходимое межосевое расстояние.
  • Коллекторный шкаф открытого или закрытого типа.

Коллекторный узел устанавливают так, чтобы длина петель по всем комнатам была примерно одинаковой.

Другие материалы и инструменты:

  • демпферная лента;
  • арматурная сетка;
  • песок;
  • цемент;
  • щебенка;
  • пластификаторы;
  • профили металлические;
  • фурнитура;
  • краны.

Монтаж

Перед монтированием водяного теплого пола всегда проводятся подготовительные работы по очистке территории. Поверхность пола очищается от постороннего мусора, обязательно выравнивается (проверить строительным уровнем). Если есть неровности, рекомендовано сделать небольшой слой стяжки или насыпать песок. При твердой поверхности пол очищается пылесосом от пыли.

Гидроизоляция

После подготовительных мероприятий уложите гидроизоляционный материал, благодаря чему исключается повышенная влажность в общей конструкции. Целесообразно гидроизоляцию укладывать на самое дно, но можно и поверх утеплителя. Процесс работы:

  • расстелить материал по поверхности внахлест друг на друга (нахлест 10 см);
  • обязательно края завернуть к стене;
  • склеить места стыков строительным скотчем, если на материале не предусмотрена клеевая полоска.

Если теплый пол стелется на втором этаже дома, можно обойтись без утеплителя, а трубы проложить сверху на гидроизоляцию.

Демпферная лента

При помощи демпферной ленты компенсируется тепловое расширение, возникающее при стяжке. Если говорить простыми словами, то ограничивается и регулируется сжатие и расширение. Высота ленты должна быть 15 см, её проклеивают между напольной поверхностью и стенами по периметру комнаты.

Утеплитель

Теплоизоляция монтируется на гидроизоляционный слой, грунт или бетонную поверхность в зависимости от пожеланий хозяина и требований. Важно обуть обувь на совершенно плоской поверхности, особенно если укладываются плиты ЭППС, так как каблуки могут деформировать утеплитель.

Последовательность процесса монтажа и правила:

  1. При помощи строительного, водяного или лазерного уровня необходимо отбить на стенах уровень чистовой поверхности пола, благодаря чему исключаются неровности. Если есть перепады, черновая основа засыпается песком для выравнивания.
  2. Первый лист теплоизолятора укладывается в самый дальний угол комнаты вплотную к стенам. Между плитами не должно быть щелей – стыковка идеально плотная.
  3. На каждом этапе проверяйте уровнем ровность плоскости по горизонтали.
  4. Если встречаются препятствия в виде коммуникационных элементов или выступов, плиты разрезаются ножом (делают отверстия необходимого размера).
  5. При монтаже 2-х слоев плит ЭППС работы ведутся по взаимно перпендикулярному направлению относительно первого слоя.
  6. После укладки плит осуществляется их фиксация. Для этого сделайте перфоратором отверстия необходимого диаметра, вставьте тарельчатые дюбеля, забейте их молотком. Крепеж устанавливается по стыкам и в центре. Обязательно в местах стыковки проложите строительный скотч.

Армирующая сетка

Армирование водяного теплого пола – процедура необязательная, но специалисты настоятельно рекомендуют устанавливать армирующую сетку, так как она направлена на укрепление общей конструкции. Материал монтируется после прокладки труб, и это правильный шаг в отличие от того, когда сетку укладывают сразу на утеплитель, потому что армирование предполагает втапливание сетки в бетонную стяжку.

Используется металлическая или пластиковая сетка с диаметром проволоки в 3 мм, размером ячеек 10х10 см. Категорически запрещено применять арматуру с рифленой поверхностью, так как она повреждает поверхность труб.

Особенности монтажа:

  • сетка накладывается внахлест на 1 ячейку;
  • элементы связываются между собой посредством пластиковых хомутов или проволоки (вязальной);
  • не должно оставаться острых и торчащих концов – их срезают;
  • армирующую сетку в некоторых местах прикрепляют хомутами к трубам.

Укладка и фиксация трубы

Метод укладки труб зависит от черновой основы. Если это утеплитель, то верхняя стяжка может и не потребоваться, так как поверх укладываются другие материалы – листы ДСП и т. д.

Если основой является бетон, то стяжка – обязательная процедура. Однако специалисты рекомендуют заливать верхний слой бетоном в обоих случаях (конструкция будет более надежной). С другой стороны, при поломке или разрыве труб бетонную смесь приходится разбивать, а листы достаточно снять после удаления напольного покрытия.

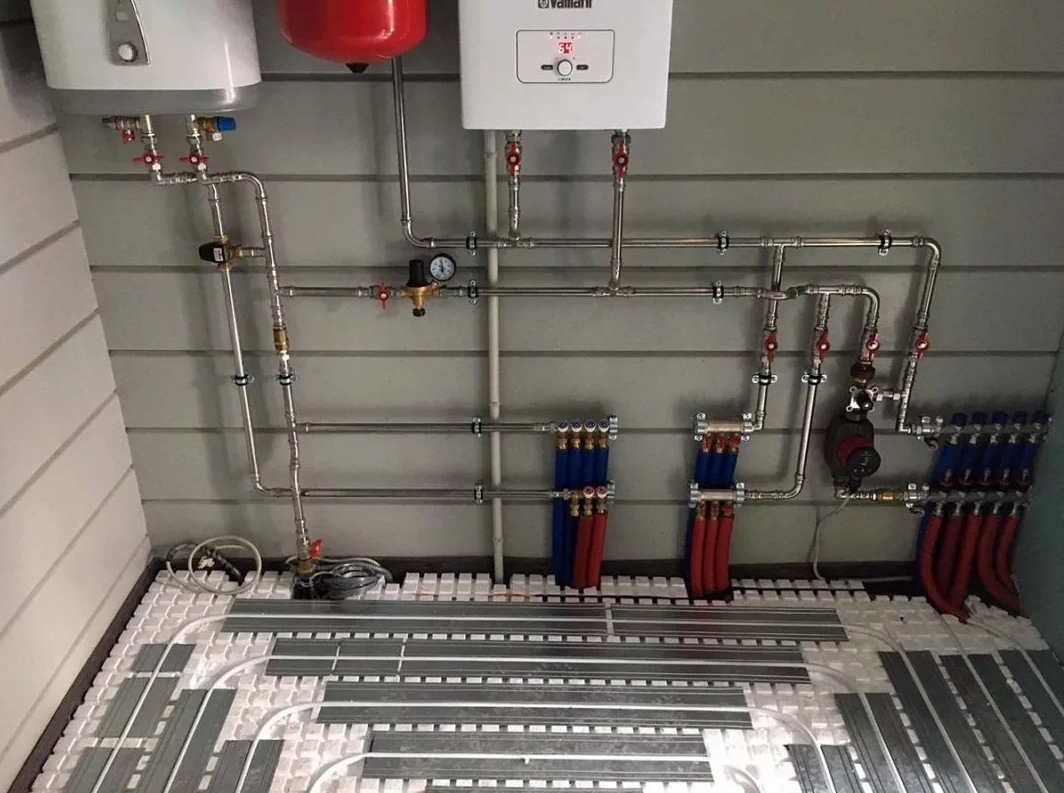

Если для утепления вы используете пенополистирольные профильные маты, то вам достаточно разложить гибкие трубы между шипами. Сверху можно сделать стяжку или уложить гипсоволокнистые листы.

Совсем по-другому обстоят дела, если вы используете более бюджетный вариант – ЭППС. Исходя из выбранной схемы (змейка, улитка и т. д.), составляется план раскладки труб, после чего на уложенных листах производится разметка маркером.

Не забывайте оставлять место для обратных труб при двойной прокладке – если шаг укладки составляет 15 см, то вам нужно изначально оставить 30 см.

Что делать дальше:

  • Отмотайте с бухты примерно 15 м трубы, прикрепите конец к коллектору для подачи воды.
  • По размеченной «трассе» уложите трубы, постепенно отматывая длину из бухты.
  • Закрепите элементы гарпунными скобами, осторожно сгибая трубку (не должно быть заломов). Скобы на прямых участках крепятся через 30-50 см, на повороте – 15 см.
  • Если не хотите использовать скобы, уложите под трубы армирующую сетку, к которой прикрепите элементы проволокой или пластиковыми хомутами.
  • Установите обратную трубу в том же направлении, отступая необходимый размер шага.
  • Выровняйте все трубы.

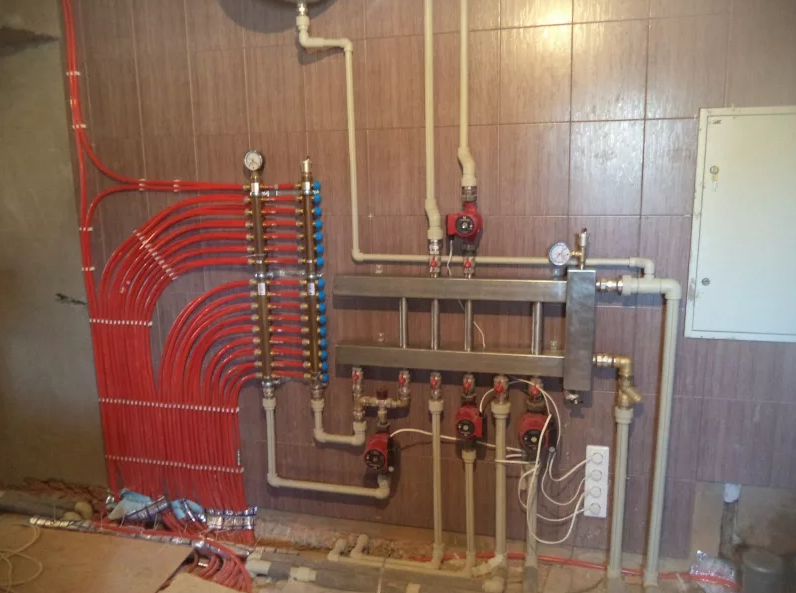

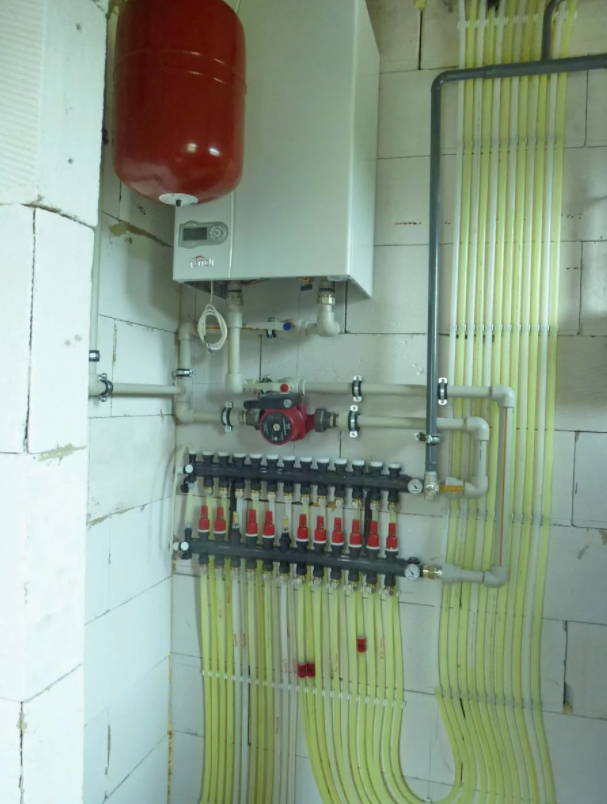

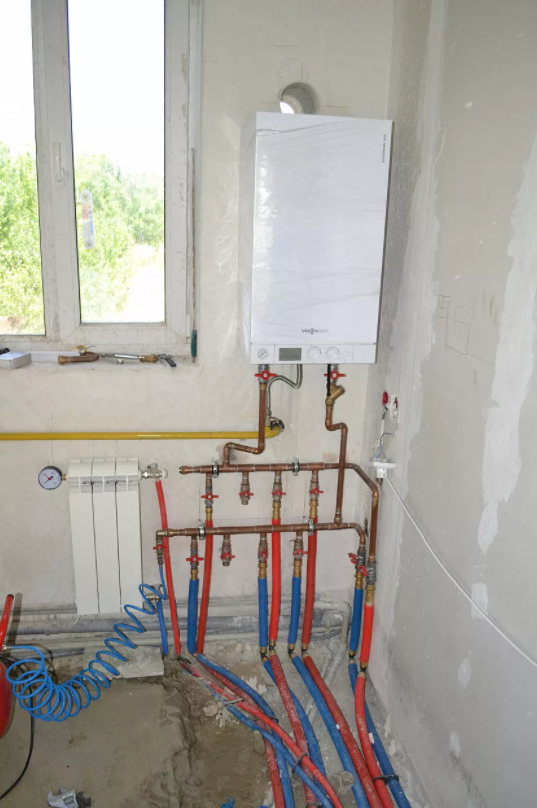

Подключение контуров

В коллекторе есть подающая и возвратная труба. В каждой из них по боковым сторонам располагаются отверстия, которые соединяются с контурами посредством вентилей.

Таким образом, оба контура должны крепиться к двум боковым отверстиям – входу и выходу, образуя замкнутую петлю. В торцевых частях коллектора тоже есть соединяющие элементы. Они предназначены для выпускания воздуха и слива жидкости. Обязательно устанавливается смесительный кран, запорные вентили и циркулярный насос.

Количество отверстий для контуров зависит от численности труб, которые подключаются одним концом к подающему входу, другим – к возвратному выходу.

Крепление осуществляется фитингами или гайками. Насос всегда монтируется к обратной части коллектора, куда прикрепляются трубки для возврата воды.

Опрессовка

После подключения контуров проводится опрессовка, то есть проверка работоспособности системы теплого водяного пола, подключенного от газового котла.

Для этого используется компрессор с уровнем давления 4 бара. Для регулировки и отслеживания уровня давления применяется манометр. Если он снизился, проверьте трубы на наличие повреждений. При нормальной работе системы уровень давления не падает.

На коллекторе есть сливной патрубок, по которому через шланг выводится вода в канализацию. Его нужно подключить, так как при проверке контуров жидкость будет проливаться.

Что нужно сделать:

  • к подающему входу коллектора с шаровым отсечным краном подводится шланг с водопровода;
  • ко входу (подающему), который предназначен для контура, подсоединяется опрессовочный насос;
  • остальные входы и выходы на коллекторы перекрываются;
  • воздухоотводчики остаются открытыми;
  • подключается вода на несколько минут для очистки труб от внутренней смазки и удаления воздуха.

Подобные манипуляции осуществляются с каждым входом/выходом на коллекторе.

Стяжка

Бетонная стяжка бывает двух видов – для чернового основания и верхнего слоя. В первом случае надо сделать следующее:

  • После подготовки основы (очищения от грязи и пыли) сделайте на стенах метки высоты первого слоя. Потом насыпьте слой песка максимум в 10 см для выравнивания уровня пола, после чего увлажните и утрамбуйте.
  • Далее подсыпьте щебень на 5 см, снова подлейте воду и утрамбуйте. Для упрощения процесса работ можно сразу смешать гравий с речным песком и сделать слой в 15 см. Предлагаем узнать какая оптимальная толщина стяжки для водяного теплого пола.
  • Поставьте маячки из профилей для удобства работы.
  • Теперь приготовьте бетонную смесь – на 1 часть цемента (марка М400) необходимо 6-7 частей щебенки и 4-5 частей песка.
  • Залейте бетонной смесью пол на 5 см, тщательно разравнивая поверхность.
  • Осталось подождать неделю до полного просыхания черновой основы.

Как сделать верхнюю стяжку:

  • После установки труб и армирующей сетки подготавливается бетонный раствор для заливки. Оптимальные пропорции: цемент (марка М400) – 10 кг, песок речной – 18-19 кг, щебень – 35-37 кг. При необходимости добавьте пластификатор в пропорции, указанной в инструкции.
  • Так как процедура проводится после опрессовки и подключения всей системы, оставьте воду в трубах, благодаря чему они не будут всплывать при дальнейших работах.
  • Поверх контуров установите маяки – перфорированные рейки из металла. Для этого по бокам и в центре маяков наложите немного бетонной смеси для фиксации профиля.
  • Начиная с дальнего угла, заливайте теплый водяной пол цементным раствором, растягивая его вдоль маяков при помощи правила. При образовании углублений с жидкостью добавьте в раствор немного сухих компонентов, чтобы смесь не была слишком жидкой.

Скорость отвердения бетона зависит от уровня температуры воздуха в комнате и времени. Ознакомиться с показателями можно при помощи таблицы (цифры указаны в процентном соотношении):

Температурный режим воздуха (ͦС) 24 часа (сутки) 48 часов (2 суток) 72 часа (3 дня) 120 часов (5 суток) 168 часов (неделя) 336 часов (2 недели) 672 часа (28 дней)
0 5 12 18 28 35 50 65
+5 9 19 27 38 48 62 77
+10 12 25 37 50 58 72 85
+20 23 40 50 65 75 90 97
+30 35 55 65 80 90 97 98

Исходя из правил, заниматься дальнейшими работами можно при наборе прочности цементной смеси в 50%, запускать теплый пол, но при минимальной температуре прогрева – при 75%, полноценно включать систему напольного отопления – при 100%.

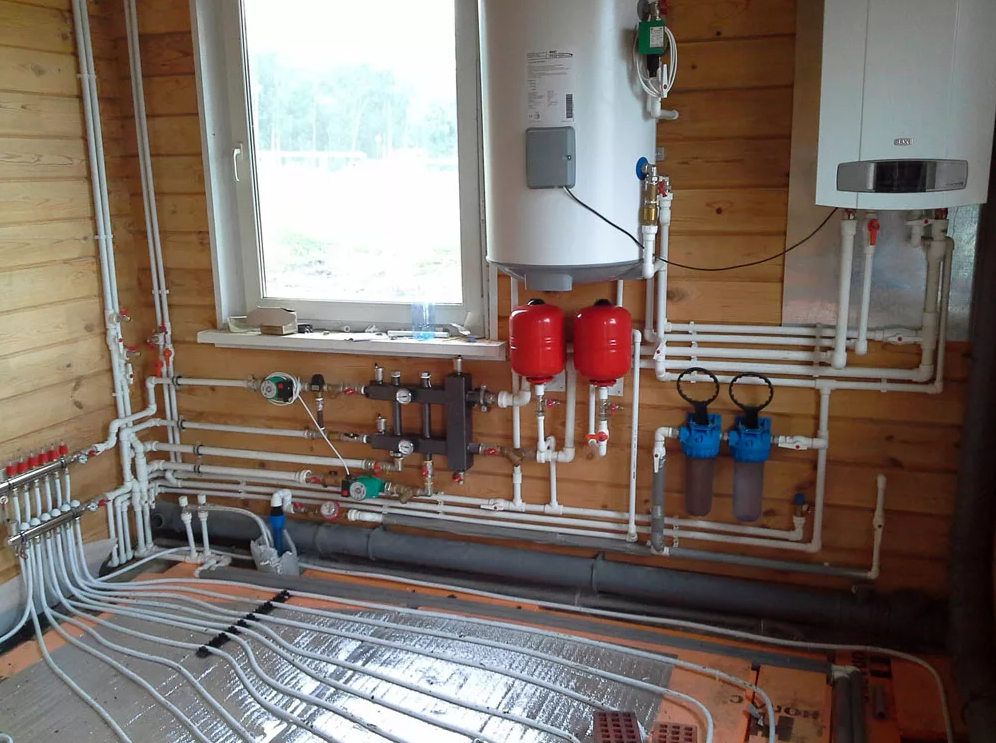

Установка дополнительной автоматики

Вспомогательная автоматика требуется в том случае, когда контуры укладываются в нескольких комнатах и при этом теплоноситель должен греться в каждой системе до определенной температуры. Например, в спальне – до 20°C, в гостиной – до 25°C, в ванной – до 30°C.Для этого используется узел управления, состоящий из трехходового клапана, циркуляционного насоса и термоголовки.

Подключается дополнительная автоматика к распределительной гребенке, термоголовки монтируются на возвратных выходах, а между входом и выходом устанавливают байпас. Кроме этого, на подающем выходе должен присутствовать ротаметр.

Принцип работы:

  1. При перегреве теплоносителя трехходовой клапан автоматически прикрывает подающий контур и больше открывает возвратный.
  2. В это же время в смесительной камере к горячей воде подмешивается холодная.
  3. Когда вода остывает, клапан так же автоматически перекрывает возвратный выход.

Увидеть наглядно этапы монтажа теплого пола от газового котла вы можете в следующей видео-инструкции:

Полезные советы

Чтобы отопительная напольная система от газового котла работала в правильном режиме, соблюдайте некоторые правила. Специалисты рекомендуют следующее:

  1. При монтаже газового котла обязательно установите дымоход и дополнительно систему экстренной продувки контуров. Это необходимо на случай поломки.
  2. Установите баллоны, имеющие сжатый воздух. Они дают возможность бесперебойно работать при самых низких температурах воздуха.
  3. Приобретайте котлы, коллекторы и остальные комплектующие только у проверенных производителей.
  4. Максимальное давление для теплого водяного пола – 10 бар.
  5. При покупке газового котла обратите внимание на набор функций, так как некоторые модели нельзя использовать для водяного теплого пола.
  6. Старайтесь устанавливать котел в жилом помещении, а не в подвале и т. д., так как в случае неисправности в зимний период происходит перемерзание системы.
  7. Не делайте верхнюю стяжку, пока не проверите работоспособность системы (опрессовку).

Меры безопасности

Обязательно придерживайтесь правил безопасности во время эксплуатации теплого водяного пола от газового котла:

  • устанавливайте газоанализатор – это дорого, но вы будете уверены в безопасности (при неожиданном затухании горелки срабатывает защитная система);
  • исключите расположение вблизи котла быстровоспламеняющихся предметов;
  • не ремонтируйте газовую систему самостоятельно – обязательно вызывайте сотрудника газовой службы;
  • котел должен устанавливаться на противопожарную основу;
  • если произошла утечка газа (появился специфический запах), немедленно перекройте подачу и позвоните газовщикам.

Водяной теплый пол от газового котла, сделанный своими руками, значительно сэкономит денежные средства семьи. Для обеспечения безопасности строго следуйте всем требованиям по установке. Если же вы не уверены в собственных возможностях, проконсультируйтесь со специалистами или доверьте столь сложное дело профессионалам.

Тонкости работы теплого водяного пола от газового котла в доме

Когда наступает зима, включается центральное отопление, а это значит, что из бюджета семьи будет уходить больше денег на то, чтобы содержать свой дом в тепле и комфорте. Чтобы сэкономить деньги, время и пространство, существуют теплые водяные полы, установку которых может позволить себе каждый. Причем для монтажа не придется вызывать специальную бригаду – вы вполне можете справиться с этим самостоятельно.

Особенности

Водяной теплый пол – это система, которая использует циркуляцию горячей воды в трубах в качестве источника энергии. Принцип работы прост: под финальным покрытием устанавливаются гибкие трубы, по которым и течет горячая вода. Обычно её берут либо от центрального отопления, либо от газового котла.

Любой знающий человек порекомендует использовать газовый котел. Дело в том, что центральное отопление включается только в осенне-зимней период, когда средняя температура за день достигает определенной нормы. То есть в остальное время теплый водяной пол никакой пользы не приносит.

Если вы хотите не быть в зависимости от времени года, то установите газовый котел.

Виды

Домашний обогрев делится на несколько типов. Это зависит от ряда факторов. Например, по расположению теплый водяной пол делится на вариант для дома и для квартиры.

На самом деле, теплый водяной пол чаще устанавливают в частном доме , построенном из газобетона. За счет него проводится равномерный обогрев дома. В своем доме вы не зависите от центрального отопления, имеете возможность провести дымоотвод и вентиляцию. Такой пол подходит для непредсказуемых климатических условий в России, поэтому он распространен среди дачников, которые проводят много времени в загородном доме. С таким полом можно в любое время года приезжать туда, а не дожидаться теплого периода, когда дом за счет температуры воздуха вокруг сможет прогреться самостоятельно.

В квартире же могут возникнуть проблемы с установкой водяного теплого пола. Старые дома не приспособлены для этого – пол неровный, система отопления старая, управляющая компания тем более вряд ли пойдет на риски и не даст согласия на монтаж пола. В новостройке же ситуация может быть другой. Плюс ко всему, нужно письменное согласие от компании, обслуживающей дом, на то, что монтаж такого пола действительно разрешен. В противном случае можно получить штраф.

Принцип работы

Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.

При выборе трубопровода обратите внимание на те варианты, которые сделаны из сшитого целлофана, меди или из металлопластиковых труб.

Характеристики труб:

  • Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
  • Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
  • Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.

Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.

Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.

Преимущества и недостатки теплого пола:

  • Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
  • Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.
  • Возможность обогревать квартиру независимо от сезона.
  • Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
  • Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
  • К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.
  • Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
  • Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
  • Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.

Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.

Есть несколько нюансов, которые нужно учитывать при создании схемы:

  • Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
  • Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
  • Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.
  • Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
  • Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.

Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.

Монтаж

Прежде чем приступить к непосредственному монтажу, не забудьте подготовить поверхность – очистить от мусора, от мелких неровностей, грязи и пыли. Все неровности рекомендуется засыпать песком.

  • Гидроизоляция. Укладывается она разными способами, можно под утеплитель, а можно над ним. В случае укладки экструдированного пенополистирола значения не имеет, где будет располагаться гидроизоляция, поскольку он сам по себе не очень в ней нуждается. Единственное – она не даст лишней влаге проникнуть в плиту, где будут располагаться трубы с горячей водой. Рекомендуется располагать ее по деревянным балкам.

Если закрепите её ниже утеплителя, то можно осуществить монтаж труб прямо на него. В случае крепления сверху потребуется стелить еще монтажную сетку, на которую будут крепиться трубы.

  • Демпферная лента. Ленту нужно приклеить по периметру. Высоту лучше брать несколько выше самой заливки. В дальнейшем то, что выступает, можно обрезать.
  • Утеплитель. Укладывайте его со смещением стыков для повышения прочности крепления.
  • Армирование. Первый слой рекомендуют крепить выше утеплителя для крепления поверх контуров и распределения тепла. Между собой сетки для прочности связываются проволоками, и после этого на них крепят трубы. Не забудьте уложить армирование еще и поверх труб.
  • Крепление труб. Прежде чем крепить их, сделайте отступ от всех стен 15-20 сантиметров. Уложить можно по разным схемам – спиралью или змейкой.
  • Подключение контуров. Рекомендуется сделать это через распределительный узел, у которого есть функционал повышения давления и регулирование температуры.
  • Определение давления. Когда установите все необходимое, нужно проверить систему на прочность. Для этого нужен компрессор, с помощью которого осуществляются все работы.
  • Стяжка пола – производится после укладки контуров.

Схема подключения

Схема подключения системы теплого пола для всех устройств практически одинакова.

Можно присоединиться:

  • к колонке;
  • насосом к конденсационному напольному газовому котлу;
  • к системе общего или индивидуального отопления;
  • к радиаторам.

Главное этом – купить готовый коллекторный набор, с помощью которого можно подключить трубы-теплоносители.

С помощью него также можно регулировать температуру теплоносителей, а также рассчитывать расход газа.

Особое внимание следует уделить обеспечению ГВС. Главная задача системы – постоянная подача воды с достаточным температурным показателем. Выбрать и организовать работу подходящей системы важно для каждого, кто решил смонтировать теплый пор у себя в доме.

Проектирование системы можно проделать самостоятельно, но здесь велик риск ошибиться, т. к расчеты должны быть точными. В этом случае лучше обратиться к специалисту или проектировочной компании, но на это могут уйти определенные деньги. Стоит помнить об этом моменте.

По поводу самого монтажа – нужно рассчитать расходы все элементы, а точнее:

  • теплоизоляционный слой;
  • армирующая сетка;
  • трубопровод;
  • коллектор;
  • контуры;
  • арматура и автоматика;
  • насосно-смесительный узел;
  • оппрессовка и заполнение системы жидкостью.

Последний этап работ – наладка, в которую входят все финальные проверки. Здесь подбирается нужная температура циркулирующей жидкости.

Советы профессионалов

Специалисты при установке теплого водяного пола с газовым котлом рекомендуют устанавливать и дымоход. Также в этом случае есть необходимость подключить систему экстренной продвуки контуров. Это на случай, если произойдут какие-то поломки.

Можно поставить баллоны для сжатого воздуха, с помощью которых есть возможность сохранить нужную вам температуру при сильных морозах. Объясняется это тем, что внутри имеются некоторые растворы, которые не позволяют им замерзнуть.

При покупке труб подойдите к этому делу ответственно. Неправильный выбор может привести к плохим последствиям. Обращайте внимание на популярность производителя, на маркировку, а также на характеристики. На них должна быть надпись: «Максимальное давление – 10 бар». Больший показатель недопустим.

Если у вас возникают какие-то трудности, то обратитесь за помощью к консультанту магазина.

Примеры удачных работ

При всех сложностях и строгих инструкциях многие люди справлялись с установкой теплого водяного пола сами. Главное – правильно все выполнить. Если вы не уверены в своих силах, то можете обратиться в определенные компании, где профессионалы помогут вам составить схему пола, закупить необходимые материалы и осуществить монтаж системы. Конечно, за это нужно тоже заплатить, и возможно, это выйдет дороже, нежели если бы вы сделали все сами. Но иногда этот вариант лучше, ведь если сделаете все неправильно, то придется потратиться дважды.

Если вы соберетесь обратиться за помощью к профессиональной бригаде, то обязательно заранее убедитесь в том, что эти люди действительно специалисты своего дела. Прочитайте отзывы о них работе, прочитайте мнения людей на специализированных форумах, и только потом обращайтесь в выбранную вами фирму. Мошенников или непрофессионалов лучше не допускать к такой тонкой и тяжелой работе.

Если вы хотите смонтировать теплые полы с газовым котлом, вы должны помнить о том, что это дорогой, но максимально оптимальный способ снизить затраты на отопление своего дома. Когда монтаж будет произведен грамотно и четко, то проблем с эксплуатацией не возникнет. Но лучше все равно взвесьте все за и против, узнайте точные расценки на необходимые элементы. После этого решите, насколько это нужно вам.

Не бойтесь задавать вопросы специалистам, обращайтесь за квалифицированной консультацией. Для того чтобы уложить теплые полы самостоятельно, потребуется максимальный объем полезной информации. Теплый пол – выгодное и экономичное решение для создания уютной обстановки в вашем доме.

Такой пол успешно заменит любой ковер и не будет собирать пыль в вашем доме.

О ключевых правилах монтажа водяного теплого пола смотрите в следующем видео.

Водяной тёплый пол: особенности подключения к котлу — различные схемы и виды монтажа.

Водяной тёплый пол – это способ отопления помещения, при котором тепло исходит от напольной поверхности благодаря проходящим под ней трубам с теплоносителем.  При радиаторном отоплении тёплый воздух поднимается к потолку, создавая «мёртвые зоны» в углах и внизу помещения. Такой способ отопления снижает энергозатраты, экономит полезную площадь комнаты, не создаёт электромагнитных полей.

Схемы подключения водяного теплого пола

От котла

Прямое подключение котла к коллектору тёплого пола исключено по технике безопасности. Современные газовые настенные или напольные котлы должны иметь рабочую температуру выше 55 0 С, иначе конденсат выпадает на теплообменнике котла или дымоходе. Прямое подключение возможно либо к конденсационному котлу, либо к котлам, адаптированным к работе с температурой ниже 55 0 С при условии того, что отопительный контур включает только систему тёплый пол.

От радиатора

Подключение от радиатора подходит при способе укладки змейкой или улиткой. Для того чтобы подключиться к радиаторной системе, понадобится два крана: обычный радиаторный, установленный на подаче, и RTL вентиль с терморегулятором, ограничивающий температуру обратного потока. Термостат реагирует на превышение допустимой температуры и закрывается автоматически. При охлаждении жидкости до заданного значения происходит автоматическое открытие вентиля.

Схема подключения от радиатора такова:

  1. Наружу выведены две петли тёплого пола: подача и возврат остывшей жидкости. Петля подачи горячего теплоносителя соединена гибкой подводкой из нержавейки. На Pex-трубу устанавливают переходник с внутренней резьбой, куда насаживается гибкая подводка.
  2. На обратном потоке установлен переходник с наружной резьбой и аналогичной гибкой подводкой. RTL вентиль крепится по ходу движения теплоносителя, нужно сверить с направлением стрелки на корпусе.

Такая схема имеет ряд недостатков, в частности, снаружи торчат различные трубы и соединения, занимающие свободное пространство. Гораздо удобнее применить унибокс – устройство, состоящее из двухходового крана с терморегулятором, краном Маевского для отвода воздуха и резьбой для присоединения фитингов. Все элементы компактно размещены в монтажной коробке.

От насосно-смесительного узла

Обязательным условием бесперебойной работы является следующее: между подачей и обратным движением температура перепада не должна быть выше 10 0 С. Чтобы поддерживать необходимые параметры, на помощь приходит насосно-смесительный узел. Он позволяет дозировать подмес остывшей воды в нагретую.

Насосно-смесительный узел продаётся в комплекте, принцип его работы таков:

  1. Горячий теплоноситель из котла проходит через радиаторы в других помещениях и доходит до комнаты, где уложен тёплый пол. На месте стыка подающей линии из котла и отопительного контура устанавливается насосно-смесительный узел. Жидкость поступает в зону циркуляционного насоса. С другой стороны поступает жидкость из обратного потока. В месте смесительного узла происходит перемешивание вод разных температур.
  2. Для того чтобы контролировать количество поступающего остывшего теплоносителя, на трубу устанавливают перепускной байпас – обводной участок, оснащённый термостатическим клапаном с термо головкой, соединяющий патрубок поступления жидкости и отводящий патрубок. Если нужно остудить поступающий теплоноситель, байпас устанавливают на большее поступление воды обратного хода.
  3. Термостатический клапан соединён капиллярным датчиком с погружным элементом, вмонтированным в коллектор подачи. Через капиллярный провод подаётся информация на автоматическую термо головку о подающей температуре.
  4. Под клапаном устанавливают циркуляционный насос, разносящий жидкость подходящей температуры по петлям.
  5. Чтобы жидкость равномерно распределялась по петлям высокотемпературного контура, на патрубке устанавливают балансировочный клапан. Благодаря этому происходит увязка системы тёплого пола с обратным движением высокотемпературного контура. Иначе вся вода пойдёт по пути наименьшего сопротивления, т.е. в высокотемпературный контур.
  6. Чтобы случайно, например, при поломке термо головки, слишком горячий теплоноситель не попал в петли, устанавливают термостат. Он соединён с циркуляционным насосом, и автоматически отключает его работу в ситуации перегрева теплоносителя.

ВНИМАНИЕ! Насосно-смесительный узел продаётся в комплекте с инструкцией по соединению и установке. Обратите внимание на следующее: термостатический клапан должен располагаться со стороны высокотемпературного контура, важно не перепутать патрубки подачи и обратки. Затем должен идти насос, потом байпас. Стрелка на балансировочном клапане была направлена в сторону подачи жидкости, а не наоборот.

От трехходового клапана

Нагретая вода поступает непосредственно от котла в распределительный коллектор, расходится по петлям и возвращается в котёл, настроенный на температуру «тёплого пола». Ситуация несколько усложняется, если в доме имеется дополнительно радиаторное отопление. Вода в радиаторах имеет температуру 70 0 С, а в петлях она не превышает 35-45 0 С. В этом случае понадобится трёхходовой термостатический клапан. Он устанавливается на циркуляционный насос и регулирует температуру подачи. Задача трёхходового клапана – соединить высокотемпературный отопительный контур и коллектор напольного обогрева.

ВНИМАНИЕ! Следите за правильностью установки! Термостатический смесительный клапан устанавливается на месте стыковки радиаторного модуля и контура тёплого пола, за ним монтируется циркуляционный насос.

Регулятором является термостатическая головка с погружным датчиком либо привод с управляемым контролером. При превышении допустимой нормы воды автоматика блокирует подачу из котла. При остывании жидкости шток автоматически поднимается, позволяя горячей жидкости поступать в петли.

Схемы укладки водяного теплого пола

От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.

Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.

Комбинированный способ делает возможным прогрев углов у наружных стен помещения.

Змейка

Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180 0, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.

Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.

Схема «Змейка» имеет следующие особенности:

  • максимальный изгиб петли достигает 180 0
  • уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
  • активно применяется в ванной комнате и санузлах
  • монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона

Улитка

Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.

Особенности схемы укладки «Улитка»:

  • изгиб трубы составляет 31-90 0
  • используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
  • не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок

Комбинированная схема раскладки

При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой».
Как составить схему укладки пола по плану?

При составлении плана монтажа пола надо учитывать следующее:

  • определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
  • мощность котла
  • размеры комнат в м 2
  • количество отапливаемых этажей
  • материал основы (дерево, бетон, полистирол)
  • расположение мебели в комнатах
  • угол наклона поверхности

Также при расчете следует обратить внимание на некоторые нюансы:

  • длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
  • разница между длиной контуров в разных комнатах должна быть не более 15 м
  • минимальная площадь контура должна составлять 15 м 2
  • количество материала зависит от шага укладки
Расстояние между петлями/см Расход материала/погонный метр
10 10
15 6,7
20 5
25 4
30 3,4

Т.о. количество материала высчитывается по формуле:

погонный метр трубы (с учётом расстояния между петлями) x площадь помещения

максимальный шаг не должен превышать 30 см, иначе в некоторых местах пол будет холодным

План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.

Разновидности водяного пола и их структура

Правильно подобранная основа обеспечивает хороший прогрев воздуха и высокую эффективность работы. Различия заключаются в материале, из которого она сделана.

Деревянный пол модульного типа

Деревянный пол имеет небольшой вес, поэтому применим в деревянных и щитовых домах, на верхних этажах и лоджиях. Он устанавливается на черновое покрытие с применением изоляционных листов. Для создания ровной поверхности под деревянный пол укладывают влагостойкие гипсо-волокнистые листы.

Модульная система представляет собой полосы из ДСП толщиной 22 мм, на которые прикреплены алюминиевые пластины-теплоотражатели с каналами для прокладывания труб. В зависимости от шага укладки петли, ширина деревянного модуля варьируется от 130 до 280 мм. Алюминиевые теплоотражатели имеют ширину 15-30 см. Они оснащены пазами для труб. Модули укладывают на слой тепло- и гидроизоляции, увеличивая эффективность теплоотдачи.

Деревянные полы реечного типа

В отличие от модульного типа, реечная система не имеет готовых модулей с пазами. Пазы образуются сами при укладке деревянных реек толщиной 28 мм и шагом 30-60 см. Теплоотражателем также служит алюминиевая пластина. Реечная укладка не требует толстого слоя теплоизоляции, на неё можно класть керамическую плитку. Она применяется для отопления вторых этажей и балконов.

Бетонная система

Бетонная система применима только в домах с крепким железобетонным перекрытием. В отличие от деревянного пола, петли теплоносителя укладываются прямо в бетонную стяжку, нагревая её в процессе работы. Бетонное основание требует хорошей гидро- и теплоизоляции чернового основания. Толщина заливки над трубами составляет 3-4 см. Для усиления стяжки используется арматурная сетка. По периметру основания стены обязательно используют демпферную ленту, которая компенсирует тепловое расширение бетона и снижает теплопотери от стены. При заливке стяжки тёплого пола используют бетон марки М300 В22.5. Поверх стяжки укладывают керамическую плитку, реже паркет, ламинат, деревянные доски.

Полистирольная система

Полистирольная система является самой лёгкой и тонкой (толщина от 9 до 70 мм). Основанием является полистирольный элемент с пазами для укладки труб и теплоотражающими алюминиевыми пластинами. Благодаря лёгкому весу используется на мансардах и лоджиях деревянных или каркасных домов.

Заключение

Самостоятельная укладка системы тёплого пола требует тщательной подготовки. При соблюдении требований и подробном изучении технологии монтажа система будет работать эффективно на протяжении долгих лет.

Тонкости подключения теплого водяного пола своими руками от газового котла

С приходом зимы каждая семья сталкивается с необходимостью увеличения расходов на оплату коммунальных услуг. Как правило, это существенно сказывается на семейном бюджете. Создать комфортные условия в помещении и минимизировать затраты на обогрев возможно путем эффективного использования настенного газового котла и подключения к нему теплого водяного пола, смонтированного своими руками.

Особенности теплых полов

Теплый водяной пол выглядит как трубы (15-20 мм), закрепленные в бетонной стяжке в виде спирали или змеевика и расположенные по всей площади дома под напольным покрытием. Он может быть как самостоятельным источником отопления, так и дополнительным к радиаторному. Отдельные части пола называют петлями, контурами или ветвями. Подогрев обеспечивается при помощи горячей воды, циркулирующей по ним. В частном доме сделать водяной пол гораздо проще, чем в квартире. Это обусловлено тем, что в доме может использоваться автономное отопление, а в квартирах есть только общая система водоснабжения, и при подключении к ней непременно произойдет падение водяного давления в системе и радиаторах жилого многоквартирного массива.

Необходимо разрешение проектной организации на проведение работ, правильный монтаж.

В современных квартирах улучшенной планировки и новостройках предусмотрен стояк для подключения водяной напольной системы. Подключается смонтированный водяной пол к центральному отоплению, электронагревателю либо автономному нагревателю – газовому котлу. Неоспоримо положительный момент – это возможность поддержания оптимального тепла в помещении. Температура воды в нагревателе обычно держится на уровне 50-55 градусов. Даже если на улице термометр покажет 20-25 градусов мороза, то вся система тепло- и водоснабжения будет работать с полной отдачей. Так, именно пол является главной составляющей при создании комфортного температурного режима.

С помощью регулируемых коллекторов система водоснабжения реагирует на перепады температуры на улице. В отличие от радиаторов и батарей, теплый водяной пол позволяет равномерно обогревать всю площадь квартиры или дома. Важным нюансом при использовании такой системы отопления является сохранение стабильной температуры нагрева и точная ее регулировка. Увеличение или снижение на 2-3 градуса создает ощущение жары либо холода в жилище. Современные газовые котлы оснащены автоматикой, регулирующей эти процессы.

Виды котлов

Газовый котел представляет собой агрегат, в котором происходит нагрев воды (теплоносителя). Для работы используется природный газ.

Отопительные котлы по виду топлива могут быть:

  • газовыми;
  • электрическими;
  • твердотопливными;
  • жидкостными;
  • комбинированными.

По исполнению выделяют:

  • навесные (настенные);
  • стационарные (напольные) котлы.

Отличие между ними состоит в материале, из которого изготовлен теплообменник. В настенных котлах теплообменник обладает меньшей прочностью. Он изготовлен из стальной основы. Для напольных котлов используется либо стальной, либо чугунный теплообменник. Есть ряд преимуществ и недостатков использования того или иного вида котлов. Так, стальные котлы лучше переносят перепады температур при работе, а чугунные – хуже, однако чугун зарекомендовал себя как материал, стойкий к коррозии. Чугунные котлы более громоздкие, и стоят они гораздо дороже котлов стальных.

Газовые котлы могут быть двухконтурными и с одним контуром. Газовый котел с одним контуром предназначен только для отопления. Чтобы в доме круглогодично была горячая вода, необходимо дополнительно подключить бойлер и автоматику, управляющую процессом нагрева воды. Двухконтурный газовый котел изначально смонтирован таким образом, что пользоваться горячей водой можно круглый год. Отличительная особенность газовых котлов – это наличие камеры сгорания (открытой или закрытой). Естественная тяга достигается путем использования оборудования открытого типа, оснащенного дымоходом с вертикальным оттоком угарного газа из помещения.

Настенный газовый котел работает только на природном газе. Напольные газовые котлы могут работать на твердом топливе. В качестве основного вида топлива выступает уголь. Также могут использоваться дрова, деревянные опилки, торф. Теплоотдача очень велика. Минус состоит в том, что такой котел больше подвержен засорам, чем настенный, его чаще приходится чистить.

Раньше управление напольным котлом осуществлялось вручную. В современные напольные котлы встроены электронные системы управления, позволяющие контролировать рабочий процесс.

Выбрать газовый котел совсем непросто. Перед приобретением нового котла лучше проконсультироваться с опытным специалистом.

Как правильно подключить?

Для подключения теплого водяного пола в большинстве случаев используется настенный двухконтурный газовый котел. Он должен быть установлен в помещении на момент подключения водяного пола. Сам процесс подключения включает в себя ряд этапов. Первоначально производится монтирование самого пола, а затем его подключают к системе.

Рабочий процесс по укладке и подключению водяного пола делится на части:

  • рассчитывается длина контура;
  • выбирается основание для укладки пола;
  • стелется теплоизоляционный материал;
  • осуществляется крепление демпферной ленты;
  • производится армирование;
  • укладываются трубы;
  • устанавливается коллектор;
  • подключаются контуры;
  • проводится опрессовка;
  • создается общая система водоснабжения;
  • заливается стяжка.

Длина контура

Прежде всего, необходимо сделать расчет длины каждого контура. Как правило, длина одной петли – не более 100 м при диаметре 16 мм. В случае превышения, давление в разных ветвях станет варьироваться в ту или иную сторону, что повлечет за собой неправильную работу всей системы. Маленькие комнаты подразумевают наличие одного контура, большие – нескольких. Их все следует делать приблизительно одинаковыми. Разница между ними должна сохраняться в пределах 15 метров.

Основание для укладки пола

Следует определиться, на какое основание будет укладываться пол. Может быть выбрана либо цементная стяжка, либо сухие полы. Чаще используется бетонная плита. Ее толщина колеблется в пределах 5-7 мм. На нее укладывается слой гидроизоляции – пленка толщиной не менее 0,1 мм.

Теплоизоляция

Лучше брать материал, хорошо зарекомендовавший себя на рынке. Пенополистирол – это один из современных материалов, использующихся для теплоизоляции (35 кг на 1 куб. см). Он практичен, удобен в использовании. Укладка производится внахлест на стены на высоту 10-20 см. Стыки склеиваются скотчем на высоте 10-20 см. Также возможно для этих целей использовать минеральную вату.

Демпферная лента

Она клеится по периметру стены и компенсирует тепловое расширение стяжки. В процессе нагрева заливка пола может дать трещину либо сместиться. Демпферная лента выступает в роли ограничителя и регулятора этого процесса. Высота ленты, как правило, составляет 10-15 см. Размещается она всегда выше уровня основания пола.

Армирование

Арматурная сетка крепится к утеплителю и связывается кусками проволоки между собой. Рекомендуется также произвести армирование поверх уложенных труб для их надежной фиксации.

Укладка

Можно выбрать трубы из большого ассортимента: например, медные, РЕХ, полипропиленовые, алюминиевые в пластиковой оболочке.

  • Трубы РЕХ из сшитого полиэтилена очень прочные, с большим сроком службы.
  • Полипропиленовые используются реже. Из-за маленького радиуса изгиба они сложны в фиксировании, однако обладают высокой прочностью.
  • Медные трубы с высокой теплопроводностью пользуются наибольшим спросом у покупателей.
  • Популярны на рынке строительных материалов также трубы из алюминия в оболочке. Алюминий хорошо проводит тепло, а полимер в составе оболочки надежно защищает конструкцию от повреждений.

Начав процесс укладки, важно сохранять отступ от стен в 10-15 см. Укладка производится рядами, расстояние между трубами должно быть в пределах 140- 150 мм. При шаге укладки в 15 см расход составляет примерно 6-7 м на каждый квадратный метр помещения, при укладке через каждые 10 см – 10 м. Необходимо внимательно следить за шагом укладки. Крепление петель водяного пола к основанию должно быть частым, с использованием крепежных скоб, особенно в местах поворота.

Нужно выдерживать угол прилегания к полистиролу.

Опрессовка

После установки контуров производится опрессовка или испытание системы. Опрессовка теплых водяных полов делается компрессором до уровня давления в 4 бара. Для регулирования давления в системе используется манометр. Если в течение какого-то времени давление в системе упало, значит, труба повреждена, или есть утечка. Опрессовка дает возможность проверить трубы на прочность.

Создание общей системы тепло- и водоснабжения и подключение контуров

Следующий этап – выбор схемы подключения и само подключение контуров. Для начала необходимо установить коллектор – распределительную систему отопления. Коллектор представляет собой две трубы (подающую и возвратную). В каждой из них есть боковые отверстия – выход (у подающей) и вход (у возвратной). Эти выходы соединяют с вентилем подключения теплого водяного пола и с радиаторами (батареями).

Может показаться, что трудно реализовать подключение к одному источнику отопления. На самом деле, все просто. Оба конца контура подсоединяют к двум сторонам коллектора. Одна сторона крепится к выходу, другая – ко входу (возврату). Образуется замкнутая петля. Таким образом, соединяют ветви во всех комнатах. В торцах коллекторов располагаются элементы соединения. С одной стороны находится кран для слива воды, с другой – для выпуска воздуха.

Коллекторы закрепляются в виде тройника или ТТТ-тройников. Их количество рассчитывается относительно числа ветвей носителя тепла.

В комплект подключения входят следующие составляющие:

  • циркулярный насос;
  • смесительный кран – двух- или трехходовой;
  • запорные вентили;
  • сливной и воздушный краны;
  • фитинги для соединения.

После того, как уложены трубы, их подключают к коллектору. Один конец петли подсоединяется к входному отверстию для подачи горячей воды, а другой – к выходному. Крепят контуры при помощи фитингов или специальных гаек. Возможна установка с использованием смесительного крана либо циркулярного насоса. Насос устанавливается на обратной, а не на подающей трубе. Если установить его на подающей трубе, то насос будет забирать дополнительный объем воды из системы отопления, что, в свою очередь, вызовет уменьшение тепла в радиаторах.

После окончания подключения следует залить систему водой, удалить воздух с помощью специальных кранов на коллекторах и проверить утечки. Если утечек не обнаружено, то делается пробное включение котла, чтобы убедиться, что система работает правильно, и тепло подается во все контуры. На этом работы по монтажу теплого водяного пола и подключению его к газовому котлу закончена.

Стяжка

После проведенных испытаний системы и подключения всех контуров делается стяжка. Цемент для стяжки берется марки М-400, добавляется мытый песок и щебень.

Для получения хорошего раствора применяется следующая пропорция: на 1 кг цемента берется 1,9 кг песка и 3,7 кг щебня.

Соотношение песка к щебню на 10 литров цемента должно быть равно 17: 32. Получается бетонная стяжка 2500 кг/куб. м.

Советы мастеров

Приступая к работам в большом объеме, лучше всего воспользоваться советами специалистов, мастеров своего дела. Методы и принципы, применяемые ими, зачастую однотипны, но каждый мастер привносит в рабочий процесс часть своих собственных знаний и умений, которыми не стоит пренебрегать, а лучше всего воспользоваться:

  • Опрессовку следует проводить путем заполнения системы водой под давлением, которое в 2-3 раза превышает номинальное давление.
  • Для опрессовки лучше использовать временные заглушку и переходники под компрессор.
  • Монтаж труб на коллекторах удобнее делать специальным разрезным ключом.
  • Заливка готового пола делается при заполненных водой трубах под давлением, равным номинальному давлению.

О том, как правильно подключить теплый пол к газовому котлу, смотрите в следующем видео.

Теплый водяной пол своими руками от газового котла в доме: схемы подключения к системе отопления, как правильно подключить в квартире

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Расход тепла на вентиляцию

Чтобы узнать, сколько тепла теряет частный дом в целом, надо сложить потери всех его комнат. Но это еще не все, ведь надо надо учесть и нагрев вентиляционного воздуха, который тоже обеспечивается системой отопления. Чтобы не вдаваться в дебри сложных расчетов, предлагается узнать этот расход теплоты по простой формуле:

Qвозд = cm (tв – tн), где:

  • Qвозд – искомое количество теплоты на вентиляцию, Вт;
  • m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
  • (tв – tн) – как в предыдущей формуле;
  • с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).

Для определения потребности в тепле всего здания остается сложить величину QТП для дома в целом со значением Qвозд. Мощность же котла принимается с запасом на оптимальный режим работы, то есть, с коэффициентом 1.3. Тут надо учесть важный момент: если вы планируете использовать теплогенератор не только для отопления, но и для подогрева воды на ГВС, то запас мощности должен быть увеличен. Котел обязан эффективно работать сразу в 2 направлениях, а потому коэффициент запаса надо принимать не менее 1.5.

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

  • однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

    двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

    схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце

    Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Прямое соединение с двухтрубной радиаторной сетью

Врезка контура тёплого пола в двухтрубную радиаторную сеть может использоваться только при соблюдении ряда условий:

  • размер обогреваемой площади не превышает 100 м2;
  • поступление тепла обеспечивается газовым котлом, поддерживающим температуру на уровне 40-50°C;
  • высокая производительность циркулярного насоса в котельной.

При использовании данной схемы монтируемые элементы подключаются сразу к двум трубопроводам: подающему и обратному.

Такой метод допустим, но имеет серьёзные недостатки:

  • большая часть воды будет двигаться по пути наименьшего сопротивления и просто попадёт в основную магистраль вместо того, чтобы заполнить греющий контур;
  • в холодное время года при более сильном разогреве котлов в отапливаемой комнате становится душно;
  • в помещениях, где пол выложен кафелем, создаётся эффект парилки (кроме того, в ванной и санузлах не требуется постоянное отопление).

План прямого подсоединения к двухтрубной системе отопления радиаторами

Если пытаться врезать контур в разрыв обратной магистрали, то гидравлическое давление всей ветви снизится, как и расход теплоносителя, снизится. Это приведёт в нерабочее состояние и теплый пол, и радиатор.

Важные составляющие

Стандартная схема подключения теплого пола водяного включает:

  • Трубы – предпочтительнее из полимеров.
  • Узел смешения теплого пола, работающий на нормирование температуры жидкости до оптимальных значений порядка 50°С.
  • Коллекторы, предназначенные для распределения жидкости по контурам.
  • Приборы управления.

Регулировка подачи горячей и остывшей жидкости во входную гребенку осуществляется посредством заслонки. При показаниях датчика ниже оптимальной температуры объем горячего теплоносителя – больше остывшего. В противоположной ситуации будет преобладать холодная жидкость.

Отдельное подключение от котла

Если требуется обогреть пол сразу в нескольких комнатах, то вариант с подключением к имеющемуся радиаторному отоплению сразу отпадает. Потребуется установка распределительной гребёнки и дополнительных трубопроводов таким образом, чтобы у каждого помещения была своя подача и обратка.

Если всё необходимое уже есть, то методы подсоединения могут быть следующими:

Установка термоголовок, оценивающих степень нагрева обраток, на гребёнку (допускается, если общая длина контуров – не более 50 м).

Смысл первого метода прост – это просто реализация варианта с применением регулирующих термостатических головок в отношении сразу нескольких подключённых труб. Наличие нескольких RTL позволяет контролировать нагрев пола в каждом помещении отдельно. Прогон теплоносителя обеспечивается насосом, который находится в настенном газовом котле или в топочной.

Монтирование смесительного узла (конструкцию дополняет двухходовой клапан и коллектор).

Клапан устанавливается на подающий трубопровод. Его работу контролирует термоголовка, оснащённая термодатчиком выносного типа, который помещается внутрь коллекторной трубы, либо фиксируется на её внешней поверхности. При повышении температуры воды происходит закрытие клапана. Также допускается установка дополнительной насосной конструкции, которая будет перекачивать жидкость по всем виткам тёплого пола.

Схема подключения теплого пола от котла

Смесительный узел с трёхходовым термовентилем. Принцип работы подобных конструкций уже был приведён выше. Данный вариант является более удачным решением. Он в большей степени рассчитан на значительный расход теплоносителя без перегрузок.

Несмотря на наличие неоспоримых достоинств второй и третий вариант подойду далеко не всем, поскольку требуют серьёзных временных (на проведение работ по монтажу) и денежных (на покупку необходимого оборудования) затрат.

Упрощённая схема подключения тёплого пола к котлу

Схема упрощённая в том смысле, что на ней показаны только основные — «большие» — элементы:

Полагаю, всё на этой схеме легко узначаемо. Если же что-то попалось незнакомое, то познакомиться с ним можно в разделе про оборудование для водяных тёплых полов.

Эта же схема, но более… э-э… схематично представлена ниже:

К — напольный котел; ТК — трехходовой клапан; Н — циркуляционный насос; КП и КО — коллекторы подающий и обратный; ТП — теплый пол; Б — бак расширительный; Т — комнатный термостат; ТР — термореле (сервопривод)

Насос ставится перед коллектором на подаче; перед насосом – трехходовой клапан. Трёхходовой клапан и циркуляционный насос вместе образуют смесительный узел, который можно сделать своими руками или можно раскошелиться на готовый, в сборе, который тоже присоединяется к коллектору.

Структура системы

Многие думают, что трубы можно монтировать только в стяжку и только под керамическое покрытие. Это в корне неправильно, так как при желании контур водяного пола можно монтировать не монолитно, а на настилаемое основание. В этом случае трубы укладываются в гофру профлиста или на специальную подложку, которую вы видите на фото снизу. Их использование даёт возможность сделать водяные полы не только на бетонном основании, но и на балочном перекрытии деревянного дома.

Водяной теплый пол по деревянному перекрытию

Соответственно, и напольное покрытие может быть любым. Другое дело, что керамика лучше держит тепло. Она хоть и медленно нагревается, но зато так же медленно остывает, и если в доме несколько часов не будет работать котёл, полы будут долго оставаться тёплыми. Этому, опять же, способствует и бетонная стяжка, тогда как настильные полы остывают моментально.

Поэтому системы, выполненные монолитным способом, являются наиболее эффективным вариантом отопления для первых или цокольных этажей домов. Структуру такого пола вы можете видеть на представленной ниже схеме.

Структура теплого пола, выполненного монолитным способом

Как видите, пирог пола при монолитном исполнении состоит из:

  • чернового основания;
  • фольгированного утеплителя;

Фольгированный утеплитель

  • системы труб с теплоносителем;
  • пескоцементной стяжки.

Дальше уже всё зависит от вида напольного покрытия: плитка на клею, ламинат или ковролин на подложке, доски на лагах.

Что влияет на энергопотребление теплого пола

Принцип работы водяного пола

Самая простая схема, которая и показана на картинке, представляет собой два контура: основное отопление и пол.

Схема работы водяного теплого пола

Кроме систем трубопроводов, в ней присутствует бойлер, насосно-смесительный узел, коллектор.

  1. Нагретая вода проходит по контурам и возвращается обратно к котлу. Управляет всем этим коллектор, в котором установлен смесительный клапан с термодатчиком. Когда вода остывает ниже заданной температуры, заслонка открывается и в систему добавляется горячая вода.
  2. Как вариант, может быть и, наоборот, к горячей воде добавляется холодная – это уже зависит от того, какой именно клапан там установлен. Когда температура воды нормализуется, термостат закрывает клапан и прекращает подпитку.
  3. Такие схемы наиболее часто используются в автономных системах. При централизованной подаче горячей воды иметь дело сложнее, в таких трубопроводах очень нестабильное давление. Как минимум, в систему приходится включать расширительный бак.

Коллектор для теплого пола

Какие трубы для тёплого пола лучше

В принципе, трубы можно использовать любые. Но учитывая тот факт, что стальные сильно подвержены коррозии, а медные слишком дорогие, логично выбрать золотую серединку. Таковой можно считать:

PEX – трубы, изготавливаемые по технологии сшивки. При её использовании структура полимера упрочняется на молекулярном уровне, его пластичность сохраняется, прочность и термическая устойчивость увеличивается;

Трубы для теплого пола (PEX)

  • PERT – трубы из термически модифицированного полиэтилена. Внешне их не отличить от PEX, если не прочитать надпись, но это совсем другая технология изготовления, при которой достигается наибольшая устойчивость полимера к высоким температурам. Хотя если учесть, что полы выше 40 градусов не нагреваются, это не очень актуально. По прочности эти виды труб примерно одинаковы;
  • PERT/AL/PERT – трубы, представляющие собой композит из полимера и металла. В обиходе все их называют металлопластиковыми. Их прочность и устойчивость к высокому давлению превосходит вышеназванные варианты, но они более дорогие и менее гибкие;

Металлопластиковые трубы PERT/AL/PERT

очень удобна для монтажа в пол и нержавеющая гофрированная труба. Она ещё более гибкая, чем полиэтиленовая, собирается на фитингах и не требует пайки. Обладает высокой механической прочностью, в отличие от полимерных труб выдерживает любые перепады температур, в том числе и минусовые. Контур из гофрированных стальных труб лучше использовать в настильных схемах, так как их не могут повредить грызуны.

Нержавеющая гофрированная труба

Варианты укладки труб могут быть разными и показаны на фото выше. Диаметр труб для тёплых полов обычно применяется стандартный, 16 мм. Длина контура не должна превышать 120 м, так как из-за гидравлического сопротивления циркуляция в трубопроводе сильно замедлится, и вода в нём будет остывать, не дойдя до конца.

Варианты укладки труб теплого пола

Полезные советы

Чтобы отопительная напольная система от газового котла работала в правильном режиме, соблюдайте некоторые правила. Специалисты рекомендуют следующее:

  1. При монтаже газового котла обязательно установите дымоход и дополнительно систему экстренной продувки контуров. Это необходимо на случай поломки.
    Установите баллоны, имеющие сжатый воздух

    Они дают возможность бесперебойно работать при самых низких температурах воздуха.
    Приобретайте котлы, коллекторы и остальные комплектующие только у проверенных производителей.
    Максимальное давление для теплого водяного пола – 10 бар.
    При покупке газового котла обратите внимание на набор функций, так как некоторые модели нельзя использовать для водяного теплого пола.
    Старайтесь устанавливать котел в жилом помещении, а не в подвале и т. д., так как в случае неисправности в зимний период происходит перемерзание системы.
    Не делайте верхнюю стяжку, пока не проверите работоспособность системы (опрессовку).

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Видео

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Установка дополнительной автоматики

Схема – котёл – металлический контур – коллектор – тёплый пол – самая простая. Она не осложнена дополнительным оборудованием.

Если в доме укладывают несколько контуров, теплоноситель в каждой системе должен прогреваться до определённой температуры, то используют дополнительный узел управления. Он представляет собой трёхходовой клапан с термоголовкой и циркуляционным насосом.

Автоматика позволит выдержать различный режим в отдельных комнатах. Оптимальная температура воздуха в спальне 18-20 0С, в гостиной 22-24 0С, в ванной 30 0С.

Автоматику подключают к распределительной гребёнке. Между подающим и обратным коллекторами устанавливают байпас. К нему подсоединяют дополнительное оборудование. На каждый выход подающего коллектора устанавливают ротаметр. Выходы для обратки оборудуют термоголовками.

  • Горячий теплоноситель поступает в напольную магистраль. Если температура жидкости в системе повышается, то трёхходовой клапан прикрывает выход подающего контура, открывает выход для обратки.
  • В смесительной камере происходит подмешивание холодной воды к горячей жидкости из котла.
  • Когда температура в водяном тёплом полу снизится, клапан закрывает выход для обратки. В напольный контур нагнетается горячий теплоноситель.

Подключить систему напольного обогрева от котла можно своими руками. Необходимо правильно подобрать котёл, определить схему водяного контура. Для каждого помещения выводят отдельный контур.

На распределительной гребёнке устанавливают дополнительную автоматику. Специалисты рекомендуют выдерживать технологию подключения пластиковых труб к коллекторам.

Теплый пол (принцип работы)

Заголовок Теплый пол (принцип работы) Заголовок Водяной теплый пол своими руками. Часть 3. Как сделать стяжку Заголовок Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Соединение котла и теплого пола с использованием смесительного клапана

Изображение 2. Схема трехходового смесительного клапана.

Смесительный насос можно заменить трехходовым смесителем, который выполняет такую же функцию, только без насоса (используется при наличии хорошей циркуляции, не требующей дополнительного насоса). Установка трехходового смесителя выполняется там же, где и насосно-смесительного узла, т.е. на выходе из коллектора обратки.

Схема, в соответствии с которой должно выполняться соединение коллектора и покрытия с подогревом с использованием трехходового смесительного клапана приведена на ИЗОБРАЖЕНИИ 2.

С одной стороны коллекторы подсоединяются к трубам от обогревательного оборудования, а с другой на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключают воздухоотводчик. С нижней стороны разветвителя устанавливают сливной кран.

Полноценная система коллекторов

Полноценная система коллекторов включает в себя: запорные вентили, трехходовой смеситель, воздухоотводчик, сливной кран, циркулярный насос.

В состав полноценной системы коллекторов входят, кроме запорных вентилей на трубах, трехходовой смеситель (либо насосно-смесительный узел), воздухоотводчик, сливной кран, циркулярный насос для облегчения циркуляции теплоносителя в трубах.

Запорные краны на входе и выходе можно заменить термостатическими регулировочными вентилями. Они оснащаются термобаллоном с парафином, посредством которого задается пропускная способность вентиля.

Насосно-смесительный узел необходим для подмешивания остывшего теплоносителя из обратки в подачу, снижая температуру чересчур горячей жидкости. Людям, которые живут в регионах с холодным климатом, смеситель нужен обязательно, потому как оборудование будет работать в режиме сильного обогрева, а температура теплоносителя водяного покрытия с подогревом должна быть не выше 55 градусов.

Смесительный насос устанавливается между трубой подачи и коллектором подачи. Третий выход насоса идет на обратку перед отдающим трубопроводом. Насос, таким образом, будет забирать теплоноситель с минимальной температурой и добавлять его в подачу.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Схема подключения терморегулятора

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Расположение котла в отдельном помещении

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Электрический котел в работе

Способы соединения и особенности монтажа

Рассмотрев, какие бывают котлы, можно прийти к выводу, что для подключения теплого водяного пола больше всего подойдут газовые варианты. В основном, система отопления подсоединяется к настенному газовому котлу.

Если вы хотите подключить систему отопления своими руками, то вам понадобятся:

  • рулетка;
  • уровень;
  • ключи;
  • отвертки;
  • перфаратор;
  • труборез и другие инструменты, которые помогут в процессе работы.

При монтаже теплого водяного пола самое главное – это укладка трубопровода. Перед этим нужно выровнять основание с помощью стяжек, которые защищают трубу с горячей водой от разных повреждений. В состав входит песчано-цементный раствор, после застывания которого образуется твердая корка, защищающая трубу. Также труба исполняет функцию батареи с большой площадью рассеивания. Для утепления лучше всего подойдет керамзит. Сверху нужно положить гидроизолирующуюся пленку, а также отражатель

Отражающий материал отсекает нагревательный контур от плиты перекрытия и того пространства, которое находится под ней. Он должен быть высокого качества, чтобы тепло шло в пол и нагревало воздух в комнате, а не наоборот. Трубы укладываются в виде спиралей прямо на отражатель. Врезка, в этом случае, происходит от уже существующей сети, которая обслуживается одним котлом.

Существует два варианта крепления труб:

  • Первый – с помощью арматурной сетки, к которой трубы прикрепляются проволокой.
  • Второй – с помощью крепежных лент и специальных клипс, которые можно приобрести в специализированных магазинах.

Длина трубопровода не должна превышать 80-90 см. Трубопровод длиной от одного метра не подходит для монтажа такой конструкции. Если этого не хватит, придется добавить новый контур, при этом надо учесть то, что они должны быть одинаковыми.

Следующий этап – закрепление трубопровода в подающий коллектор. Сразу после этого можно укладывать контур. Его надо укладывать целым куском, чтобы избежать протечки. Технология монтажа теплых полов включает проверку всей системы. Этот этап заключается в том, что горячая вода, под давлением, подается в трубопровод. Проверка длится приблизительно два часа. Если все в порядке, томожно укладывать стяжку. Дальше проводится монтаж котла. Для этого нужно разрешение от газовой и пожарной служб.

Потом можно подсоединить все трубы к патрубкам гайками или муфтами. Обвязка у котла делается только металлическими трубами. После устанавливают расширительный бак, регулирующий давление в контуре. Затем следует установка коллектора – двух элементов трубы, которые расположены один под другим. Количество патрубков должно совпадать с количеством контуров. Соединение нижнего и верхнего отрезка труб делается с помощью байпаса. На верхнем отрезке трубы устанавливается манометр и воздухоотводчик, а на нижнем – кран для слива воды из трубопровода.

Насос для теплых полов можно установить в любом месте, а термостат – в точке, которая не подвергается сквознякам. Проверив еще раз, правильно ли подключена автоматика, можно делать первое подключение водяного пола. Для этого заполняются водой все контуры, и спускается воздух. Нужно проверить, как работают краны и клапаны, а также герметичны ли соединения. Для этого делается несколько проверок контроля давления с интервалом от одного до двух часов. За это время разрешается снижения давления лишь на 20 килопаскалей. Если все в порядке, значит, вы самостоятельно справились с такой трудоемкой работой.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

Монтаж теплого пола с газовым котлом пошагово

С наступлением зимнего периода увеличиваются расходы по оплате коммунальных услуг, что сказывается на состоянии бюджета семьи.

Одним из способов существенно сэкономить и создать комфорт в жилище является теплый водяной пол от газового котла. Данный вид отопления обеспечит оптимальный температурный режим в квартире.

Принцип работы пола от газового котла

Функционирование данной системы состоит в нагреве и охлаждении жидкости в котле. В полу располагается устройство с трубами и узлом для смешивания теплоносителя.

Разводка теплого пола

Выбирая трубопровод для теплого водяного пола, надо обращать внимание на модели, в основе которых целлофан, металлопластиковые трубы или медь.

Комплектующие для работы

Основные комплектующие:

  • газовый котел;
  • коллекторная установка;
  • автоматическая система для регулировки режимов;
  • насосная система;
  • запорная арматура;
  • фитинги;
  • напольная система мини-трубопровода для укладывания на черновой пол;
  • главный трубопровод для создания разводки носителя тепла по всем жилым комнатам.

Как выбрать газовый котел для теплого пола

Газовые котлы подразделяются на группы.

По способу установки существуют:

  1. Настенные котлы — вешаются на стену, при этом стена должна быть достаточно прочной и крепкой, поскольку вес котла немаленький. Применяются в основном для отопительной системы дома с небольшой площадью, от 230 до 360 м2.
  2. Напольные — преимущество этой системы в том, что она устанавливается на поверхность пола, исключая при этом дополнительную нагрузку на стену. Подходят для использования в каркасных домах, где стены не особо прочные. Они подойдут для обогрева дома с большой площадью ввиду своих крупных габаритов.

По числу контуров:

  1. Одноконтурные — применяются для работы с одной линией системы отопления.
  2. Двухконтурные — служат источником питания системы отопления и как источник подогрева горячей воды, которая используется в бытовых целях. Следует учитывать, что работа одновременно в двух режимах невозможна. Когда вода нагревается, отопление отключается.

По теплообменному материалу:

Теплообменник котла
  1. Сталь — материал относится к бюджетным. Не отличается большим сроком эксплуатации, потому что под действием температур происходит его быстрое изнашивание и растрескивание. Также материал ржавеет в течение короткого времени, несмотря на нанесение на него различных средств от коррозии.
  2. Нержавеющая сталь — один из дорогих материалов, который нечасто можно встретить в продаже. Характеристика материала хорошая, т.к. сочетает в себе лучшие показатели устройств из чугуна и стали.
  3. Чугун — обладает высокой устойчивостью к коррозийным процессам, преимуществами являются прочность и долгий срок службы. При установке такого устройства требуется контроль равномерности нагревания, т.к. разная температура на разных участках может привести к появлению трещин. Недостатком является высокая хрупкость материала.
  4. Медь — чаще применяется при монтаже котла на поверхность стены, обладает устойчивостью к коррозийным процессам, небольшим весом. С таким материалом котел получается малой инертности, а это позволяет быстро регулировать режим его работы.

По типу топки или сгоральной камеры:

  1. Открытый тип — процессы горения осуществляются при помощи воздуха, который поступает по каналам, для этого разработанным. При установке такой системы необходим свободный доступ воздуха и помещение, которое будет специально для этого предназначено. Стоимость такого вида котла невысокая.
  2. Закрытый тип или турбинный — по стоимости намного дороже открытого типа, чаще применяется в домах с небольшой площадью, таких как каркасные, поскольку не требует для установки отдельного помещения.

Для ликвидации дыма применяются дымоходы вертикального типа. Если использовать горизонтальный, нужен дополнительный вентилятор, который будет подавать свежий воздух, при помощи которого осуществляется процесс горения.
Турбирование или подача потока воздуха для увеличения интенсивности процесса горения — это функция, которая присутствует почти во всех газовых котлах нового поколения.
В выборе котла поможет ознакомление с его техническими характеристиками, так получится узнать все преимущества, возможности и недостатки.

В первую очередь при выборе следует обратить внимание на мощность котла, типы камер сгорания, количество контуров, объем топлива. Также надо принимать во внимание количество расходуемой воды, возможности ее нагрева (средний показатель составляет 2.5-15 л/мин.). КПД должен составлять примерно 90-95%.

Затем следует выбрать нагреватель воды для системы теплого пола. При расчете мощности нужно ориентироваться на показатель среднего значения, это примерно 1 кВт на 10-12 м2 всей занимаемой площади.
Желательно предпочесть такой вид, где есть возможность регулировать режим работы котла. Предпочтительнее остановить выбор на системе с плавной регулировкой. Число контуров и тип монтажа должны максимально подходить к требованиям помещения.

Трубы

Трубы выполнены из меди, металлопластика, РЕХАО.
Медные – имеют длительный срок эксплуатации, прочность, хорошую теплоотдачу. Минусы — достаточно высокая ценовая категория, не каждый может их себе приобрести.
Металлопластиковые трубы — не обладают такой прочностью, как медные, но более доступны в финансовом плане.
Трубы РЕХАО — по цене более чем доступные, но не такие удобные, как 2 предыдущих варианта. При работе с ними полиэтилен при нагревании быстро распрямляется, поэтому создать нужную форму трубы не так просто. Преимущество — при поломке достаточно легко ремонтируются.

Подключение теплого пола к газовому котлу

Схема подключения настенного котла и теплого пола

Способ присоединения:

  • колонка;
  • насос, путем присоединения к конденсационной системе;
  • общее или персональное отопление;
  • радиатор.

Вначале надо приобрести коллекторный набор в готовом виде, затем с его помощью подключить трубопровод, который будет нести тепло. Осуществляется процесс регулирования температурного режима носителей тепла, рассчитывается количество израсходованного газа.

Обеспечению ГВС нужно уделить особое внимание, т.к. его принцип работы заключается в постоянной подаче воды с оптимальными температурными показателями.

По вопросам проектирования желательно обратиться к специалистам, т.к. при самостоятельной разработке можно легко ошибиться, а расчеты нужно сделать максимально точными и достоверными.

Подготовка основания

При подготовке основания нужно выбрать его вид. Это может быть стяжка, залитая при помощи цемента, или сухой вид пола. Чаще всего выбираются плиты, выполненные из бетона.

Оптимальная толщина — 6-8 мм . Поверх основы необходимо уложить гидроизоляционный слой, который представляет собой пленку не тоньше 0,2 мм.
Перед тем как укладывать трубопровод, необходимо тщательно подготовить основание для него. Поверхность должна быть чистой, ровной, а также иметь достаточную степень твердости.

Допустимый размер перепада высоты — 10-11 мм на 1 м линейной длины . Если таковых критериев не удается достичь, на поверхности много изъянов, большая кривизна, рекомендуется все это залить стяжкой и гидроизолировать основание, что предупредит разгерметизацию всей системы.

Обязательно нужно подготовить основание

Перед тем как уложить трубопровод, необходимо провести теплоизоляцию. При этом применяются пенополистирольные плиты или волокно из базальта толщиной 40-50 мм .
Если бюджет позволяет, можно приобрести плиты, обернутые фольгой и имеющие выступы для более удобной укладки труб. Это уменьшит потерю тепла через пол в комнатах, которые располагаются на первом этаже.
Перед тем как заливать уложенные трубы раствором цемента, рекомендуется наклеить по всему периметру комнаты на стены демпферную ленту, толщина которой составляет 5-6 мм. С ее помощью будут компенсироваться температурные параметры всей стяжки, нагрузка на конструкции, которые располагаются вертикально, уменьшится.

Монтажные работы

Виды монтажа труб:

  • змейка;
  • двойной вид змейки;
  • спиралевидная укладка;
  • смещенная спираль;
  • комбинированный вариант.

Установка коллектора и приборов контроля

Коллектор — это распределительная система для отопления. Состоит из 2 труб — подающей и возвратной. По бокам от каждой из них находятся отверстия с выходом и входом. Они служат соединительными элементами вентиля с радиаторами.
Подключение происходит путем присоединения обоих концов контура к двум сторонам системы самого коллектора. Одну необходимо прикрепить к выходу, а другую — к входу.

Коллектор системы

В результате образуется петля замкнутого типа, и ветви во всех комнатах соединяются. В торце коллектора находятся соединительные элементы. Там же с разных сторон располагаются краны для сливания воды и выхода воздуха.
Закрепление коллектора осуществляется в виде тройников, число которых зависит от числа веток теплоносителя.

Подключительный комплект:

  • насос для циркуляции;
  • смесительные краны;
  • запорная арматура;
  • кран для слива воды и выпуска воздуха;
  • соединительные фитинги.

После укладки труб начинают подключение их к коллекторной системе. Один из концов на петле необходимо подсоединить для подачи горячей воды к отверстию входа, другой — к отверстию выхода. Все крепится с помощью гаек и фитингов. При желании установку можно осуществить при помощи насоса для циркуляции или же смесительного крана.

Насосная система при этом ставится не на подающей трубе, а на обратной. При установке на обратной трубе будет расходоваться большее количество воды из отопительной системы, а, соответственно, тепло в батареях будет уменьшаться.

Последний этап заключается в заливке системы водой, удалении воздуха специальными кранами, установленными на коллекторе, проводится проверка утечки. Если она не обнаружена, пробно включаем котел, чтобы удостовериться в правильности работы всей системы и равномерной подаче тепла по всем контурам.

При помощи коллекторов система реагирует на малейшие перепады температурного режима на улице. Теплые полы, в отличие от батарейной и радиаторной системы, позволяют обогреть всю площадь равномерно.
При этом важным моментом является задача сохранить стабильную температуру нагревания и ее точная регулировка. Повышение или понижение на 1-3 градуса может создать как холод, так и жару в помещении. Как регулировать процессы будет система, зависит от модели отопительных котлов.

Опрессовка

Важно помнить, что по окончании процесса монтажа осуществляется опрессовка системы под давлением в 5 бар на протяжении суток.

Дополнительным элементом в процессе распределения тепла является бетонная обвязка. Бетон сам по себе растягивается трудно, поэтому рекомендуется его укладывать под давлением в системе теплоотвода в 3 бар, путем уменьшения нагрузки на разрыв в процессе подачи воды в систему до показателя рабочего давления.

Чтобы обвязать систему, применяют цемент М300 толщиной 30-60 мм, а для области над теплоотводной трубой этот параметр не должен быть больше 2 см.
На этом работа по установке системы закончена. Все это происходит без особых затрат, обогревать квартиру можно вне зависимости от сезона.

Такая система с легкостью заменяет все остальные конструкции, позволяет более эффективно задействовать оставшуюся свободную площадь помещения.

Тёплый пол водяной от газового котла в квартире

Водяные теплые полы сегодня стали довольно популярным видом для отопления жилого дома. Это система, которая включает в себя распределительный коллектор, котел, циркуляционный насос и водопроводные трубы. Укладывается система по всей поверхности пола, после чего подключается к источнику теплоносителя. Схема подключения в этом случае не столь сложная, но требующая пристального внимания и соблюдения всех этапов. Нельзя без проведения предварительных расчетов просто уложить трубы и залить их стяжкой. Придется правильно выбрать схему укладки труб на пол, выполнить их монтаж, заливку, чтобы тепло распространялось по поверхности равномерно и хорошо.

Водопроводные трубы укладываются по всей поверхности пола и подключаются к источнику теплоносителя.

Для выполнения работы по монтажу схемы водяного теплого пола, необходимо обеспечить наличие таких материалов:

  • отопительные пластиковые трубы;
  • водонагревающий котел;
  • специальный циркуляционный насос, он иногда входит в конструкцию котла;
  • шаровые клапаны;
  • фитинги для выполнения соединений;
  • коллектор, который имеет систему регулировки, настройки работы пола.

Установка коллектора

Коллектор, который необходимо подключить при установке теплого пола, обеспечивает распределение теплоносителя по всей системе от отвода котла и до возвращения остывшей воды. Коллектор также отвечает за то, чтобы осуществить регулировку работы, настройку всех контуров, которые к нему подключаются. Конструкция коллектора включает в себя сливные отводы в необходимом количестве, воздухоотводные клапаны.

Чтобы обеспечить автоматизацию управления полом, лучше всего позаботиться о наличии сервопривода.

Схема толщины слоев водяного теплого пола.

В таком случае теплый пол будет работать самостоятельно, гарантируя отличное качество.

Теплый пол, схема подключения которого обязательно включает в себя коллектор, обеспечивает отличное отопление, но для этого все элементы надо располагать таким образом, чтобы они максимально точно выполняли свои функции. Коллектор монтируется в специальный шкаф толщиной в 12 см, он снабжается всеми необходимыми датчиками, сливами и прочим. Сам коллекторный ящик ставится таким образом, чтобы подводящиеся к нему трубы были правильно загнуты, не образовали заломов. Часто ящики вмуровываются в стену для большей эстетичности.

Статья по теме:   Делаем деревянный пол в частном доме своими руками

Какой котел подойдет для функционирования системы?

Чтобы водяной теплый пол функционировал, необходимо подключение нагревательного котла. Именно поэтому не рекомендуется такие системы использовать в квартирах. Большой котел поставить очень трудно, так как места для него просто нет, а подключение к системе центрального отопления приводит к сильному падению уровня давления во всем стояке.

Схема подключения водяного теплого пола к котлу.

Для частного дома вариант установки водяного теплого пола является оптимальным. Тут есть возможность подключения большого котла, который будет снабжать горячей водой весь дом. Особых проблем такая работы не вызывает, зато система будет работать круглый год бесперебойно. Выбирать оборудование необходимо, ориентируясь на его мощность. Расчет тут не очень сложный, надо вычислить мощность всех теплых полов и прибавлять 15-20%.

Чтобы обеспечить работу котла и системы в целом, требуется установка циркуляционного насоса или нескольких. Это обеспечит движение теплоносителя по системе, правильное распределение тепла. Сама схема подключения к котлу выглядит таким образом: сначала идет сам котел, который обеспечивает нагрев воды до 70°C, после него устанавливается специальная группа безопасности, расширительный бак. Затем подающая труба идет к коллектору, выполняется разводка теплого пола. Между подающей трубой и коллектором устанавливается специальный насосно-смесительный узел, который и обеспечивает подачу и ровную работу теплого пола. Обратка системы идет в отдельный собирающий коллектор, проходит через насосно-смесительный узел, затем она попадает обратно в котел для нагрева уже остывшей воды. Обычно на обратной трассе температура теплоносителя уже составляет 30°C.

Монтаж труб и заливка стяжки

Схема устройства водяного теплого пола для деревянных полов.

Для укладки водяных полов применяются разные схемы монтажа труб. Это зависит от формы и особенностей помещения, его назначения, наличия стен, выходящих на улицу. Для самого крепежа применяются специальные профили и скобы, которые к поверхности базового основания фиксируются дюбелями. Это необходимо для того, чтобы трубы после укладки не могли смещаться.

При выполнении такой работы достаточно использовать специальные пластиковые стяжки, ими труба фиксируется к стене, но и пережимать ее нельзя ни в коем случае. Во время укладки труба сразу из бухты вся не разматывается, она аккуратно вытягивается на необходимую длину, после этого крепится виток за витком. Минимальный радиус при монтаже может составлять от пяти диаметров самой трубы. Это условие необходимо соблюдать в точности. Специалисты рекомендуют предварительно на поверхности пола выполнить разметку, по которой и будет производиться укладка.

Статья по теме:   Оформление арки в квартире своими руками : фото и вариант оформления декоративным камнем и обоями

Во время укладки водяного теплого пола необходимо следить, чтобы на поверхности пластиковых труб не образовались белесые заломы, они свидетельствуют о неправильном монтаже. Такой кусок для отопления использовать уже нельзя, так как именно в этом месте быстро произойдут прорывы. Если есть необходимость прокладки трубопровода через стену, то следует заключать его в специальную обмотку из вспененного полиэтилена. Материал укладывается плотно, недопустимы зазоры и разрывы. Все концы отопительных труб после монтажа выводятся к коллектору, где и происходит их подключение. Для этого применяются специальные обжимные фитинги или евроконусная система.

Какие схемы укладки использовать?

Схем укладки водяного теплого пола существует несколько. Их подбор зависит от таких факторов:

  • размер и форма помещения;
  • расстановка мебели, массивной бытовой техники;
  • наличие внешних стен, выходящих на улицу.

Сегодня используются спиральные схемы укладки, когда труба выкладывается в виде одинарной спирали, при этом подающая и забирающая стороны идут параллельно. Есть вариант сдвоенной спирали, который применяется, если одна из стен помещения выходит на улицу. В этом случае небольшой участок отдельной спиралью монтируется около стены, после чего труба от него выкладывается в виде большой спирали. Вариант укладки водяного теплого пола в виде петель или змейки применяется для больших комнат.

После того как монтажные работы окончены, необходимо провести тестирование пола, заполнив его водой. Вода начинает подаваться в полость труб под давлением в 5-6 бар. Подобная процедура проводится примерно в течение суток. Если никаких протечек не обнаружено, сама система работает исправно, то можно начинать производить заливку цементной стяжки.

Выполняются работы по заливке, когда вся система теплого пола наполнена водой, ее нельзя сливать ни в коем случае. После заливки пол оставляется минимум на 28 дней, в течение которых он будет высыхать. Когда поверхность готова, можно укладывать выбранный тип напольного покрытия.

Статья по теме:   Поделки из соломы для дачи

Особенности монтажа и подключения водяного теплого пола

Металлопластиковые контуры теплого пола подключаются с помощью фитингов к боковым выходам коллектора.

Подключение водяного теплого пола имеет некоторые особенности, связанные с правильным распределением тепла, напольным покрытием. Требуется соблюдать такие требования:

  1. Стяжка под ламинат, линолеум и прочие типы покрытий должна быть более тонкой. Чтобы обеспечить ее прочность, во время заливки применяется специальная армирующая сетка из металла, укладывается она поверх труб. В таком случае обеспечивается уменьшение теплового пути к поверхности пола. Но требуется помнить, что под ламинат уже нельзя укладывать слой утеплителя, который способен значительно снизить качество теплоотдачи.
  2. Если теплый пол укладывается под керамическую плитку, керамогранит, то толщина стяжки должна составлять 3-5 см. Трубы укладываются с шагом в 10-15 см. Если не обеспечить таких условий, то рассчитываемого прогрева не произойдет, тепло будет распределяться полосами. Такой пол очень некомфортный.
  3. Включать теплый пол необходимо уже при первых холодах. Ввод в работу и полный прогрев может занять 2 дня, после чего необходимая температура уже будет легко поддерживаться. Некоторые предпочитают держать такой пол включенным в течение всего года, просто регулируя прогрев. Особенно это касается таких помещений, как ванная комната, кухня, коридор.

Теплые полы на основе систем водопроводных труб являются отличным вариантом альтернативного отопления, особенно для частного дома. Чтобы все установить правильно, необходимо в точности следовать всем этапам и рекомендациям. Особенно это касается укладки самих труб, соблюдения шага между ними. Если все выполнено правильно, то отопление получается равномерным и эффективным. Если же была нарушена технология, то достигнуть желаемой температуры будет сложно или прогрев станет осуществляться полосами.

Теплый водяной пол в частном доме: схемы, правила устройства + монтажный инструктаж

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений
Фото из
Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С
Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С
На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют
Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см
Теплые полы в детской комнате
Трубы с теплоносителем в комнате
Водяные контуры на полу
Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

« Змейка » – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

« Улитка » равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec , а также менее известных Tece , KAN , Uponor .

Подробнее о выборе труб для укладки водяного теплого пола читайте в этой статье.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений
Фото из
Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами
Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры
Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы
Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу
Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем
Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф
Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль
Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель
Коллекторы с клапанами
Фитинги для соединения труб
Автоматические воздухоотводчики на коллекторе
Кронштейны для фиксации на стену
Дренажные краны для слива
Металлический коллекторный шкаф
Смесительный узел с насосом
Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

  • сделать «черновую» стяжку из цементной заливки;
  • вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

  1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
  2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
  3. При необходимости вырезать фрагменты строительным ножом.
  4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
  5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом монтажа труб также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

  1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
  2. Подключить к коллектору.
  3. Аккуратно уложить трубу согласно разметке.
  4. Закрепить контур гарпун-скобами.
  5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Ссылка на основную публикацию
