Теплоаккумулятор для твердотопливного котла

Содержание

Как рассчитать теплоаккумулятор для твердотопливного котла и выполнить его обвязку

Использование аккумуляторов тепла для системы отопления позволяет оптимизировать сжигание твердых видов топлива в котлах. Простыми словами, при наличии буферной емкости – теплоаккумулятора домовладельцу не нужно часто посещать котельную, а дрова будут сгорать в оптимальном режиме. Но для этого емкость нужно правильно подобрать, а потом и состыковать с отопительным оборудованием, что обязательно вызовет затруднения у несведущего человека. Поэтому стоит подробно разобраться, что собой представляет теплоаккумулятор для твердотопливного котла, как его подобрать и подключить к отоплению частного дома.

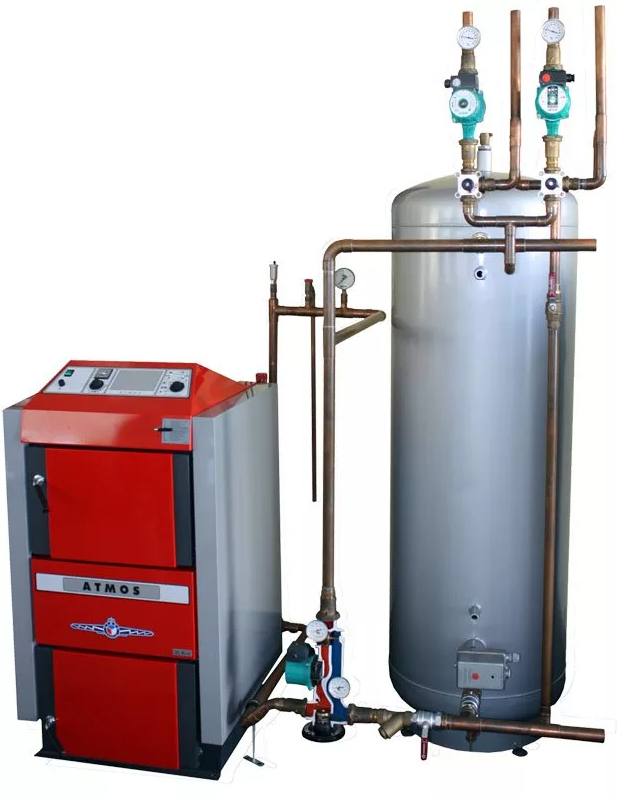

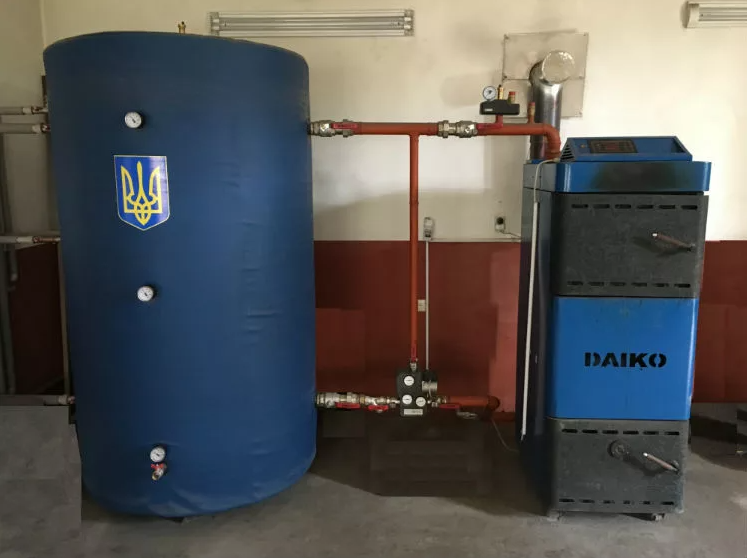

Что такое буферная емкость

На самом деле теплоаккумулятор, предназначенный для системы отопления, — это обычный металлический бак расчетной вместительности, укрытый теплоизоляционным слоем. В простейших моделях заводского изготовления есть только патрубки для подключения теплоносителя, да гильзы под установку термометров. В буферных емкостях подороже термометры уже встроены, а самые дорогие изделия оснащаются теплообменниками в виде змеевиков. Устройство такого теплоаккумулятора показано на рисунке:

Как видно, конструкция буферной емкости не отличается особой сложностью, оттого разные мастера — умельцы приспособились ее делать своими руками, о чем рассказано в отдельной теме.

Назначение змеевиков – подогрев воды для обеспечения ГВС и присоединение альтернативных источников тепловой энергии – солнечных коллекторов. Понятно, что данная функция востребована лишь при благоприятных погодных условиях в регионе проживания. В целом же буферная емкость для котла отопления призвана решать такие задачи:

  1. Создание условий для работы ТТ-котла с максимальным КПД и минимальными выбросами в атмосферу.
  2. Комфортная эксплуатация теплогенератора, когда не нужно подбрасывать дрова в топку каждые 4—6 часов, включая ночное время.
  3. Подогрев и подача воды питьевого качества 1—2 потребителям (опция).

Большинство производителей отопительного оборудования, работающего на твердом топливе, в прилагающейся документации указывают, что крайне желательно выполнить подключение к ТТ-котлу теплоаккумулятора. Причина такова: агрегат достигает наибольшей эффективности при режиме работы, близком к максимальному. А поскольку излишек вырабатываемого тепла нужно куда-то поместить до подачи в систему отопления, понадобится буферная емкость с водой.

Не имея термоаккумулятора, мы стараемся всячески «придушить» тепловой агрегат, ограничивая подачу воздуха для горения. Мало того что это снижает его КПД до 40% (как у буржуйки ), но и вызывает выброс в атмосферу токсичного угарного газа. Из-за этого часть европейских стран запретили сжигание древесины и угля в котлах отопления без буферной емкости.

С более редкими посещениями помещения топочной все понятно: накопленное в баке тепло еще долгое время будет расходоваться на обогрев дома при условии, что его объем правильно рассчитан. Кроме того, при совместной работе твердотопливного котла в паре с теплоаккумулятором вероятность перегрева и закипания воды в рубашке агрегата сводится практически к нулю.

Помимо взаимодействия с дровяными теплогенераторами, можно использовать теплоаккумуляторы и с электрическими котлами. Это имеет смысл, когда ночью потребляемая электроэнергия считается по тарифу, что в 2—3 раза ниже обычного. За промежуток времени, пока действует этот тариф, электроустановка сможет полностью «зарядить» тепловой аккумулятор, а он станет отдавать эту энергию на обогрев дома в течение дня.

При таком варианте результаты предыдущего расчета мощности электрического котла придется удвоить, чтобы его теплоотдачи хватило на обогрев дома и загрузку бака по ночному тарифу.

Расчет буферной емкости

Основной критерий, по которому выбирается буферная емкость для твердотопливного котла, — это ее объем, определяемый расчетом. Его величина зависит от таких факторов:

  • тепловая нагрузка на отопительную систему частного дома;
  • мощность котла отопления;
  • предполагаемая длительность работы без помощи источника тепла.

Перед тем как рассчитать вместительность теплоаккумулятора, нужно прояснить все перечисленные моменты, начиная со средней тепловой мощности, что потребляет система в течение зимнего периода. Максимальную мощность принимать для расчета не следует, это приведет к увеличению размеров бака, а значит, и к повышению стоимости изделия. Лучше несколько дней в году претерпеть неудобства и загружать топку чаще, нежели платить сумасшедшую цену за большой теплоаккумулятор, который будет использоваться нерационально. Да и места он займет слишком много.

Мнение эксперта. Для обеспечения тепловой энергией дома площадью 200 м² достаточно буферной емкости, вмещающей 1 т теплоносителя, а это объем 1 м³. Утверждение верно для средней полосы Российской Федерации, в более южных или северных регионах расклад будет другим.

Невозможна нормальная работа системы отопления с теплоаккумулятором, когда источник тепла имеет малый запас по мощности. В этом случае «зарядить» батарею полностью не удастся никогда, поскольку теплогенератор должен одновременно обогревать дом и загружать емкость. Помните, что подбор твердотопливного котла для обвязки с теплоаккумулятором предполагает двукратный запас по тепловой мощности.

Алгоритм расчета предлагается изучить на примере дома площадью 200 м² при длительности простоя котла 8 часов. Предполагается, что вода в баке нагреется до 90 °С, а в процессе работы отопления остынет до 40 °С. Для обогрева такой площади в наиболее холодное время понадобится 20 кВт теплоты, а среднее ее потребление составит около 10 кВт/ч. Значит, батарея должна накопить 10 кВт/ч х 8 ч = 80 кВт энергии. Дальше расчет объема теплоаккумулятора для твердотопливного котла ведется через формулу теплоемкости воды:

m = Q / 1.163 х Δt, где:

  • Q – расчетное количество тепловой энергии, которое надо накопить, Вт;
  • m – масса воды в резервуаре, кг;
  • Δt – разница между начальной и конечной температурами теплоносителя в баке, равна 90 – 40 = 50 °С;
  • 163 Вт/кг °С или 4.187 кДж/ кг °С – удельная теплоемкость воды.

Для рассматриваемого примера масса воды в теплоаккумуляторе составит:

m = 80000 / 1.163 х 50 = 1375 кг или 1.4 м³.

Как видите, в результате вычислений размеры буферной емкости выходят больше, чем рекомендует эксперт. Причина проста: для расчета были взяты неточные исходные данные. На практике, особенно когда дом хорошо утеплен, средний расход теплоты на площадь 200 м² будет меньше, чем 10 кВт/ч. Отсюда вывод: чтобы правильно рассчитать размеры теплоаккумулятора для твердотопливного котла, необходимо использовать более точные исходные данные по потреблению тепла.

Для справки. Существует и укрупненный способ расчета, согласно которому на каждый кВт тепловой мощности котла приходится 25 л объема теплоаккумулятора.

Подбор теплоаккумулятора

Остальные критерии выбора емкости не столь важны и в основном касаются разных опций. Одна из них – встроенный змеевик, нагревающий воду для хозяйственных нужд. Может оказаться полезной, если нет других средств подогрева, но для больших расходов в сети ГВС этот способ точно не подойдет. Кроме того, теплообменник отнимет часть «заряда» теплоаккумулятора, уменьшив время автономной работы отопления.

Полезная опция – встроенный в верхнюю часть бака ТЭН, способный поддерживать температуру теплоносителя на определенном уровне. Благодаря электрическому подогреву система не разморозится в случае аварии и даже сможет обогревать дом какое-то время после того, как аккумулятор «разрядился», а котел еще не запущен.

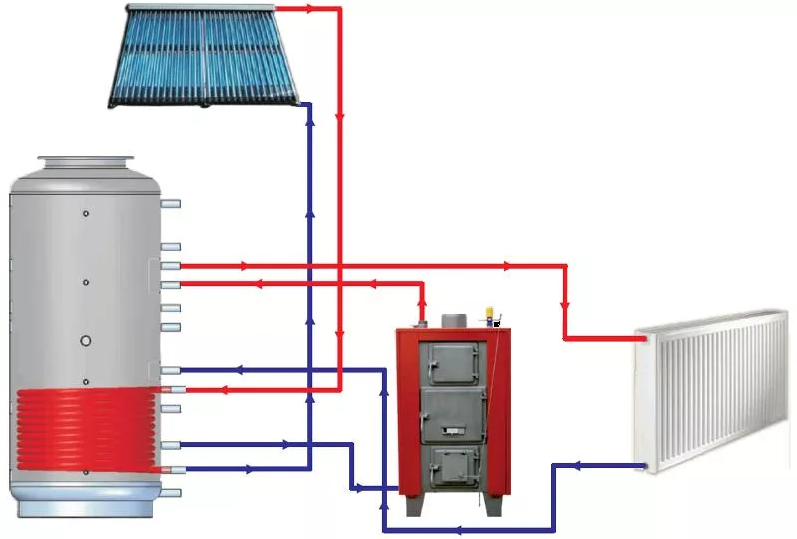

Второй змеевик для подключения гелиосистемы полезен лишь в южных регионах, где солнечная активность позволит загрузить теплоаккумулятор. А вот на что стоит обратить внимание при подборе, так это рабочее давление резервуара. Надо учитывать, что большинство твердотопливных котлов рассчитано на давление в рубашке до 3 Бар, значит, и буферная емкость должна спокойно выдерживать столько же.

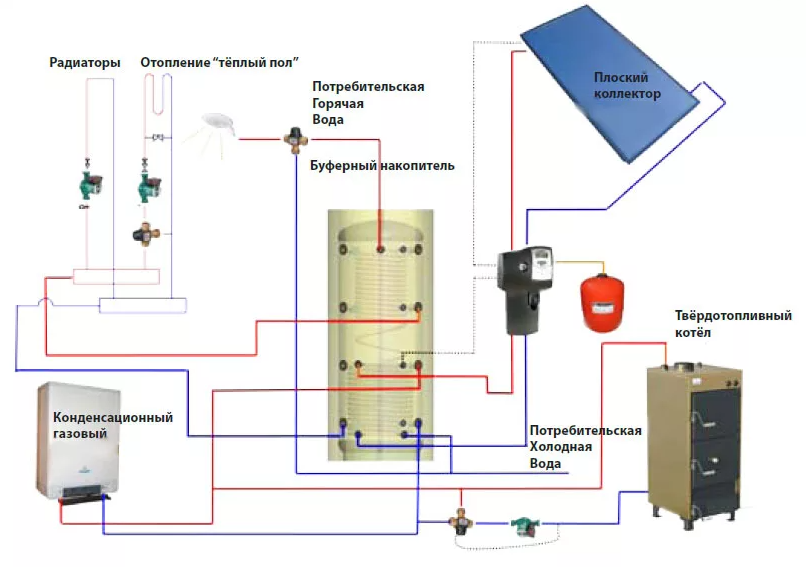

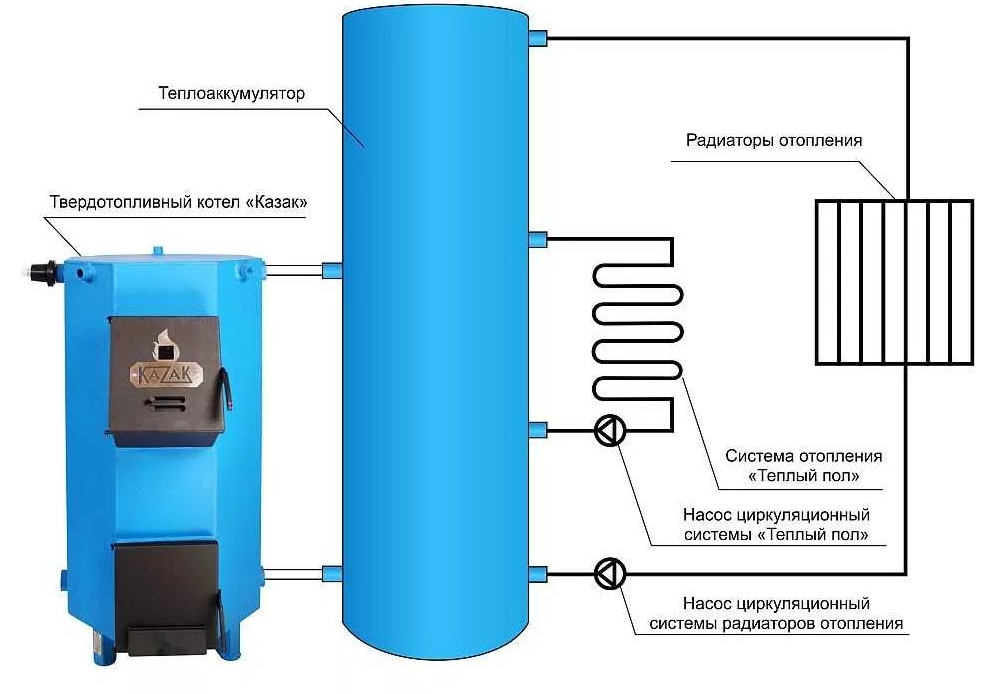

 Схемы подключения

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

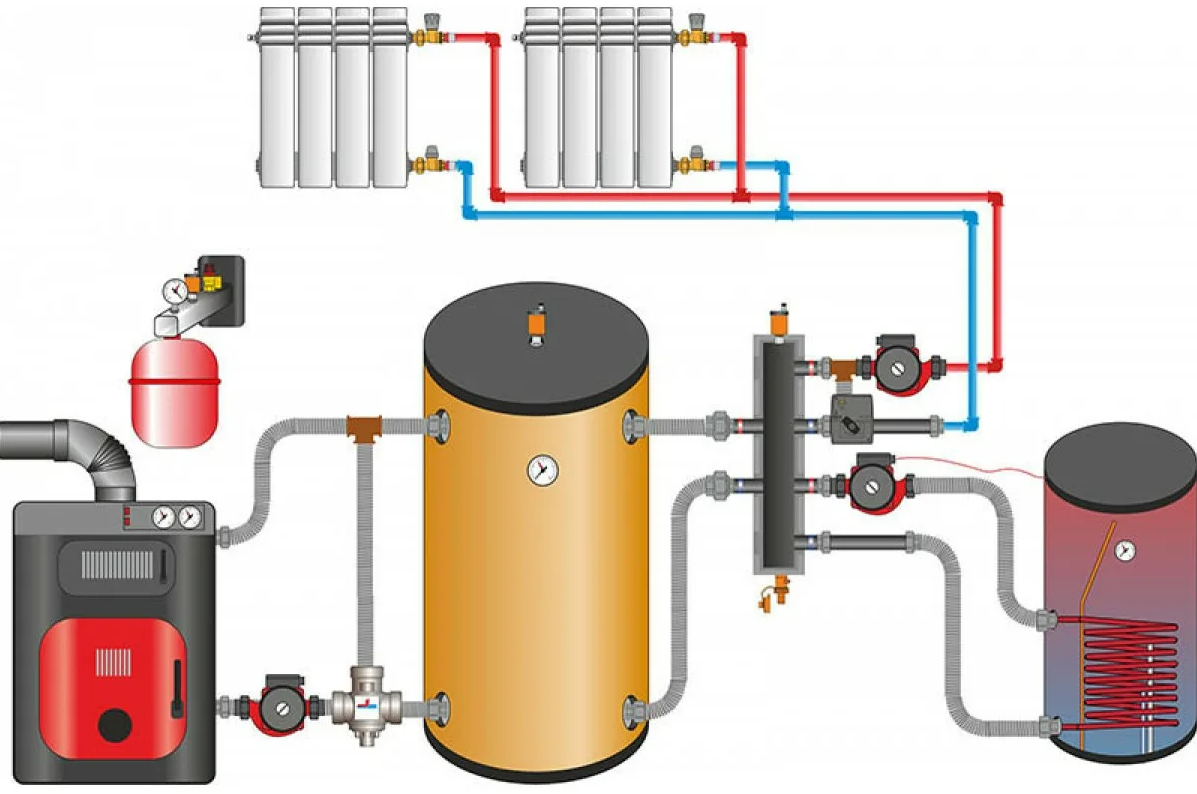

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

Важный момент. Фактическая производительность циркуляционного насоса котлового контура должна быть немного выше, чем у насосного агрегата отопительной сети. Соблюдение этого условия позволит потокам внутри теплоаккумулятора двигаться в правильном направлении (показаны на схеме белыми стрелками).

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

  1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
  2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

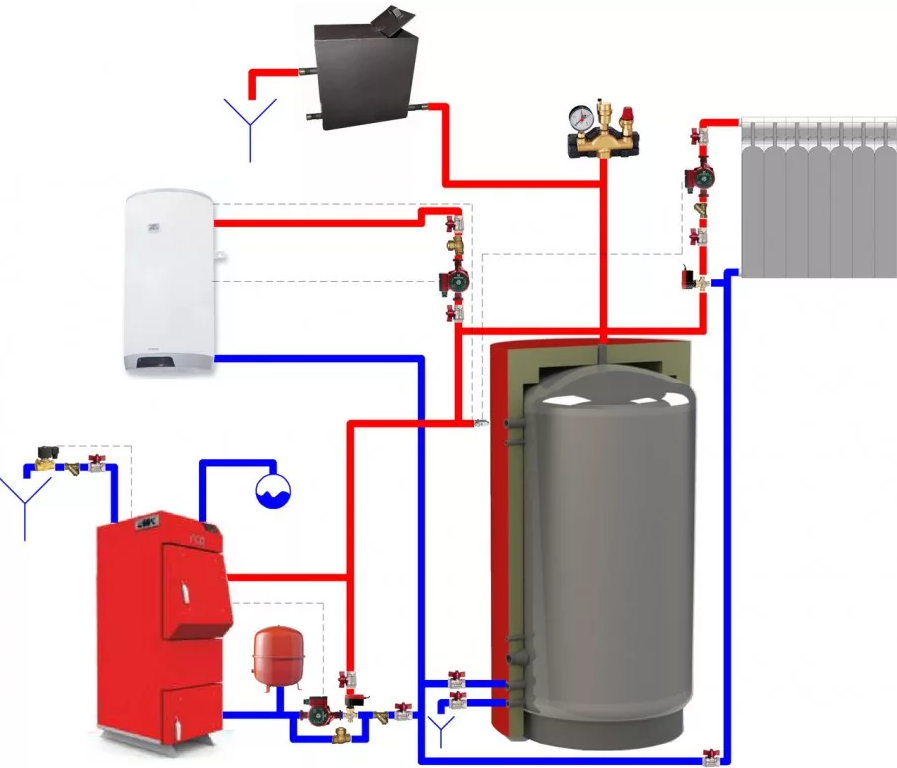

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль. Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную.

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

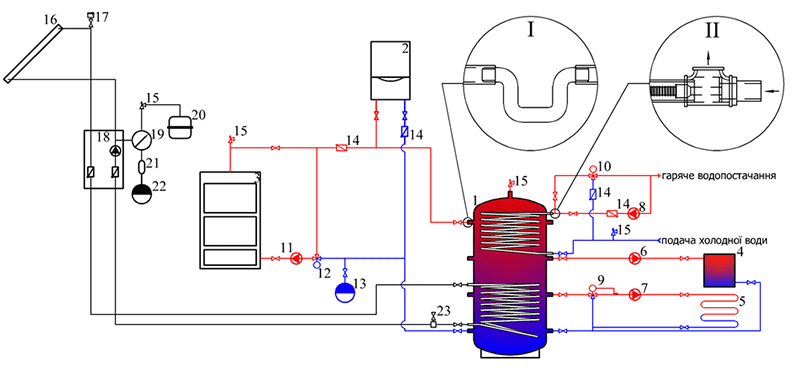

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Примечание. Предложенная схема обвязки проверена ее создателем на собственном опыте. Все подробности ее монтажа и эксплуатации описаны автором на форуме

Заключение

Нельзя отрицать тот факт, что теплоаккумулятор улучшает условия эксплуатации обычного твердотопливного котла. Последний сжигает топливо с максимальным КПД, а после прогрева число походов в котельную сокращается до минимума. Другое дело, что данное удовольствие – не из дешевых, из-за чего львиная доля работающих в частных домах аккумуляторов – самодельные.

ТОП-10: виды теплоаккумуляторов для отопления, особенности, цена

Часто теплоаккумулятор для отопления называют теплонакопителем и устройством буферным. Разработаны они, чтобы накапливать избыточное тепло от разных источников (топок каминных, коллекторов солнечных, различных котлов, насосов тепловых и пр.), а также служить гидравлической развязкой больших тепловых потоков, используемых для отопления.

Теплоаккумуляторы создают временной баланс между производством источниками тепла и его использовании потребителями.

ТОП-10: Nibe BU – 500.8

Применение

Применяют данный вид теплоаккумулятора для котла отопления с разными источниками тепла, будь то тепловой насос или котел, солнечный коллектор или иной, а также, в качестве альтернативного поставщика, эффективного при отключении централизованной подачи.

Важно: при функционировании с котлами, использующими твердое топливо, исключается перегрев теплоаккумуляторов, повышается из коэффициент полезного действия и продлевается период эксплуатации котельного оборудования. Дополнительно удается сократить периодичность загрузки его топливом.

Особенности

Для данной модели теплоаккумулятора они следующие:

  • привлекательный дизайн;
  • эффективная пенополистирольная теплоизоляция толщиной до 140 мм. Ее легло снять, чтобы уменьшить размеры устройства при невозможности его прохождения через дверные проемы. Она по виду схож с формованными панелями, наружная сторона которых покрыта белым ПВХ;
  • допускает подключение более одного электронагревателя;
  • использование в качестве альтернативного источника, при отсутствии централизованного отопления;
  • способность потреблять дешевую энергии (ночной тариф) при работе с двухтарифными счетчиками и электрокотлами;
  • наличие дополнительных змеевиков у отдельных модификаций, установленных в нижней части. Благодаря им можно подключать дополнительные источники тепла;
  • имеются фланцы для подключения ТЭНов и термометра;
  • возможность распределять теплоноситель вдоль всей высоты устройства, благодаря вертикальной планке, имеющейся у теплонакопителя на входе (слева);
  • пригодность для организации самых сложных отопительных систем, включая те, для которых значение тепловой нагрузки достаточно большое.

Технические показатели

  • Тип – напольный;
  • Емкость бака — 500 литров;
  • Предельная величина давления во внешнем баке – 6 бар;
  • Температура нагрева максимальная — 95 Сº;
  • Масса устройства – 106 кг;
  • Диаметр – 750 мм;
  • Высота – 1757 мм.

Купить

ТОП-9: ETS 200

Обзор

У этих теплоаккумуляторов для котлов отопления корпус стальной и жаропрочная изоляция сверху. Под ней находятся блоки, накапливающие тепло. Они изготовлены из композитного материала высокой теплопроводности, которые нагреваются с помощью ТЭНов.

Тепло накапливается ночью, когда действуют льготные тарифы на электроэнергию. Затем, днем оно используется для обогрева помещения.

Для быстрейшего нагрева, в конструкцию вмонтирован вентилятор.

Важно: Чтобы моно было регулировать температуру помещения, а иными словами управлять разрядом, необходим встроенный регулятор, который не предусмотрен комплектацией, поэтому обязательно приобретается отдельно.

На лицевой панели предусмотрен переключатель, благодаря которому есть возможность ручной регулировки объема заряда.

Чтобы была возможность устанавливать время начала зарядки и ее окончания (во время действия льгот на оплату энергии) обязательна установка электрического оповещателя (сигнала) или таймера. Его тоже комплекте нет. Приобретают его за дополнительную плату.

Технические показатели

  • Величина мощности, кВт – 2.0;
  • Габариты, мм – 650х605х245 (ВхШхГ);
  • Масса, кг – 118;
  • Диапазон рабочих температур, град- +7-+30;
  • Производитель – Германия;
  • Тип крепления –напольный;
  • Гарантийный срок – 3 года.

Назначение модели – регулировка отдачи полученного от того или иного источника тепла для эффективного обогрева помещения.

Устройство

Внутри есть трубчатый нагреватель, для изготовления которого использована высококачественная сталь. Он нагревает камни, способные аккумулировать тепло, о них отдают его, охлаждаясь естественным образом, воздуху, проходящему через них под действием вентилятора.

Установив в помещении датчик, можно тепло регулировать с высокой точностью, экономя (за счет встроенного аккумулятора) значительную часть электрической энергии.

Комфортный режим задается регулятором мощности.

Стоимость

Где купить Цена в рублях
https://tepla.shop/product/ets-200?_openstat=bWFya2V0LnlhbmRleC5ydTvQotC10L_Qu9C-0L3QsNC60L7Qv9C40YLQtdC70YwgKNCi0LXQv9C70L7QsNC60LrRg9C80YPQu9GP0YLQvtGAKSBTVElFQkVMIEVMVFJPTiBFVFMgMjAwO1R2VmMzTG5DdG56OGgwQ25OODhVdnc7&frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%25B&ymclid=285742735834950992200004 55000
http://www.vseinstrumenti.ru/klimat/obogrevateli/konvektory/elektricheskie/stiebel_eltron/ets_200_74484/ 29900
http://thermomir.ru/subitem/teploakkumulyatoryi-stiebel-eltron-ets-200 55000
http://aley.ru/cash/info/11039.html 49500
http://otmorozok.com/index.php?route=product/product&product_id=2908 77600

ТОП-8: HAJDU AQ PT 500

Hajdu накопители буферные (они же теплоаккумуляторы) предназначены для поставки горячей воды в закрытую систему отопления. В зависимости от выбранного типа, подсоединять к ним можно нагреватели, использующие газ и мазут, котлы, использующие твердое топливо и биомассу для работы, солнечные батареи и топливные насосы.

Объем таких нагревательных конструкций, поступающих в торговую сеть, варьирует от 300 литров до 870.

Их разновидностей много:

  • AQ PT серия (пустые баки);
  • AQ PT C (со змеевиком);
  • AQ PT C 2 (комбинированные).

Устройство

Поверхность бака изнутри не покрыта защитным антикоррозионным слоем, из-за чего бак рекомендуется заполнять водой исключительно для отопления.

Дополнительно приобретается теплоизоляция для конструкции, поскольку комплектация ее не предусматривает. Она сделана из мягкой пены на основе полиуретана. Толщина ее 100 — 120 миллиметров.

Для изготовления кожуха выбрана кожа искусственная. Изоляция с кожухом быстро снимаются, если устройство не проходит в двери. Без них такой проблемы нет даже, если идет речь о теплонакопителе максимального объема.

Установка на место, где устройство будет эксплуатироваться, производится так же, без них. С такими конструкциями не возникнет непредвиденной ситуации.

Они вполне способны обеспечить пространство теплом. При этом, во много раз возрастает КПД вырабатываемой энергии.

Параметры

  • Производитель – Венгрия;
  • Масса – 99 кг;
  • Гарантия – 3 года;
  • ДхВ – 650х1675 мм;
  • Наибольшее возможное давление в баке и накопителе — 3 бар и 0,3 МПа;
  • Размер монтажа ТЭНа, воды и термодатчика – 1″1/2, 1″1/2 и 1/2.

Стоимость

Модель теплоаккумулятора для отопления купить выгодно можно в интерент-магазинах:

ТОП-7: HAJDU AQ PT 1000 C

Описание

Бак у этого теплоаккумулятора рассчитан на 1000 литров. Предназначено устройство для совместной работы с солнечным коллектором и твердотопливным котлом.

Буферная конструкция, помимо сохранения избыточного тепла, вырабатываемого котлом твердотопливным или любым другим альтернативным источником энергии, может его перенаправлять в теплоаккумулятор.

Среди таких дополнительных источников активно набирают популярность солнечные батареи, стоимость которых не столь велика, как может показаться.

Их достоинство в том, что практически бесплатное тепло они поставляют круглый год, даже при небольшом освещении. Даже в пасмурную погоду система отопления от них может получать десятки киловатт энергии.

Конструкция

Внутри емкости Hajdu AQ PT 1000 С находится теплообменник, имеющий вид спирали. Площадь его – 4,2 квадратных метра. Нагретый солнечными лучами теплоноситель, протекая по змеевику, отдает свое тепло, направляемое для обогрева в отопительную систему.

Теплоноситель подается и отводится через патрубки, находятся которые на одной вертикальной прямой, что важно, поскольку экономится пространство котельной.

Размеры устройства позволяют ему функционировать паре с твердотопливным котлом, у которого мощность равна 25-35 кВт.

Важно: система, обеспечивающая накопление буферной емкостью тепла, способна функционировать только отопительной системе с принудительным циклом, и не пригодна для гравитационной.

Конструкторы марки Хойду не ограничились описанной функцией устройства, т.е. возможностью аккумулировать тепло. Поэтому предусмотрели они технологическое отверстие, дающее возможность устанавливать 2, 3, 6, 9 — киловаттные ТЭНы. Важность такого решения в возможности увеличить время между загрузками. Это оценили проживающие в загородных коттеджах и дачах.

Рекомендуем:

  • Портативные зарядки для телефонов : достоинства, особенности, цена — ТОП-7
  • Тепловые аккумуляторы : назначение, особенности, цена — ТОП-6
  • ТОП-6: недорогие солнечные коллекторы для отопления и подогрева бассейнов, цены и где купить

Теперь они могут загружать дешевое тепло, т.е. по льготной расценке загружать накопитель энергии. Не нужна при этом врезка в систему отопления электрокотла, ведь Тэны прогревают накопитель напрямую, днем отдавая в систему тепло, накопившееся за ночь.

Для того, чтобы цена теплонакопителя была доступна широкой аудитории пользователей, разработчик не комплектует его наружной изоляцией, которую всегда можно заказать опционно, как и ТЭНы.

Внутренняя поверхность

На внутренней стороне стены не имеют эмалированного покрытия, как бойлеры с водонагревателями косвенного нагрева, поэтому теплоаккумуляторы не рекомендуется использовать горячего водоснабжения.

Купить

Где купить Цена в рублях
https://avangardteplo.ru/products/name/teplonakopitelj_hajdu_aq_pt_1000_c?_openstat=bWFya2V0LnlhbmRleC5ydTv/ 40030
http://xn—-7sbcqc4aneonsmco5krb.xn--p1ai/products/bufer-emkost-hajdu-aq-pt-1000-c по звонку
https://vsegdateplo.ru/vodonagrevateli/teploakkumulyatory/hajdu/hajdu-aq-pt-1000-c-bez-izolyatsii / 42725
http://nasos-kotel.ru/bufernyy-nakopitel-hajdu-aq-pt-1000-c/ 40030
https://mrklimat.ru/teploakkumulyatory/teploakkumulyator-hajdu-aq-pt-1000-c.html 40030

ТОП-6: S-TANK СЕРИИ HFWT -300

Описание

Данная модель отличается возможностью соединять любое число источников тепла, что важно для создания многовалентной отопительной системы.

Внутреннее строение

В бак модели встроен теплообменник в виде спирали, изготовленный из нержавейки высокого качества. Площадь его может лежать в пределах 3,5-8,4 м.кв.
Принцип работы

В баке поддерживается постоянная температура – 39-95 градусов. Проходящая внутри спирали вода, подогревается практически до тех же градусов – 37-93, давая пользователю ГВС соответствующий размеру бака объем.
Преимущество

Оно заключается в выполнении устройством двух функций – накапливания тепла и использования для решения задач ГВС.

Технические показатели

  • Производитель – Беларусь, S-Tank;
  • Гарантия – 5 лет;
  • Масса – 76 кг;
  • Высота – 157см;
  • Диаметр – 63 см;
  • Объем бака – 300 литров;
  • Давление максимальное в баке и теплообменнике – по 6 бар;
  • Число теплообменников – 1;
  • Температура допустимая в баке и теплообменнике – 95 и 110 град.

Купить

Где купить Цена в рублях
https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_hfwt_teploobmennik_dlya_gvs/teploakkumulyator_s_tank_serii_hfwt_300.htm?frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5+%D0%B0%D0%BA%D0%BA%D1%83%D0%BC%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D1%8B%26cvredirect%3D3%26track%3Dsrch_ddl%26onstock%3D1%26deliveryincluded%3D0%26local-offers-first%3D0&ymclid=285168597851724698000006 48702

ТОП-5: S-Tank AT 300

Обзор

Назначение конструкции заключается в аккумулировании тепла, отдаваемого различными источниками, организации многовалентных отопительных систем. Означает это, что при необходимости совместить работу от двух и более тепловых источников (котла твердосплавного, к примеру, с электрическим или газовым) модель будет достаточно эффективной.

Бак

Устройство для накопления нагретой воды изготовлено из углеродистой стали. Для отопительной системы оно выступает гидравлическим разделителем и улучшает гибкость последней.

Отлично сочетается с такими котлами:

  • твердотопливным;
  • использующим в качестве топлива биомассу;
  • пеллетным;
  • электрическим;
  • газовым.

А также с источниками тепла:

  • каминами с водяной рубашкой;
  • топливными насосами.

Изоляция

Для ее изготовления используется технология NOFIRE и экологически чистый полиэфирный материал, 100% пригодный для переработки. Толщина изоляции 70 мм. Главным преимуществом его считается высокая теплоотдача и огнестойкость (класс B-s2d0 по европейским стандартам).

Защищен бак и снаружи, для чего разработчик применяет пластиковую обшивку (до 1000 л) и матерчатую (больше 1000 л), гамма цветовая которой весьма разнообразна.

Сверху бак окрашивается краской, устойчивой к высокой температуре. Внутренние стенки не допускают нанесения краски по существующим требованиям. Опционно можно нанести на внутренние стенки цинксодержащий состав. Делается это для того, чтобы хранить горячую воду.

Размер отверстий

Для подключения КИП приборов предусмотрены отверстия с внутренней резьбой 1 ½ “, друг к другу развернутые под прямым углом.

Стоимость

ТОП-4: S-TANK АТ AT-1000

Занимающий в ТОП-10 4 место накопитель служит тем же задачам, что описанные выше – аккумулирование подогретой воды.

Описание

  • Материал, применяемый для корпуса, — углеродистая сталь;
  • Страна-производитель – Беларусь;
  • Масса – 131 кг;
  • Высота – 2035 мм;
  • Диаметр – 92 см;
  • Объем – 1000 л;
  • Давление в баке и наибольшая температура- 6 бар и 95 градусов.

Буферный теплонакопитель не имеет теплообменник. Объем его 1000 литров, что позволяет использовать устройство с котлами 6-10 кВт, предназначенных для помещений небольшой площади. Наиболее подходит для указанного объема теплоносителя маломощный твердотопливный котел.

Сверху конструкция защищена 70-миллиметровой теплоизоляцией, которая закрыта пластиковым кожухом с алюминиевой защелкой для простоты транспортировки, установки и демонтажа. Для подачи и отвода котловой воды имеется 8 отверстий с внутренней резьбой полтора дюйма.

Патрубки развернуты под углом 90 градусов и расположены на разной высоте для удобства подсоединения разных отопительных контуров и установки накопителя в угол.

Помимо них есть еще 4 полудюймовых отверстия, предназначены которые для термоманометров и датчиков терморегулирующих. Давление внутри рабочей зоны – 6 бар. Его достаточно для нормального функционирования накопителя.

Стоимость

ТОП-3: HAJDU AQ PT 1000

Работа

Работать модели, ТОП-10 занимающие 3 место, могут от нескольких источников (зависит от исполнения):

  • от энергии Солнца;
  • газовых котлов;
  • угля и пр.

Подключение

Первый пуск рекомендуется доверить специалисту. Пользователю же нужно изучить инструкцию и ей всегда следовать.

Устройство

Оно состоит из:

  • стальной емкости (бака);
  • теплоизоляции из полиуретана;
  • защитного кожуха;
  • крышки из искусственной кожи.

Внутри нет коррозионной защиты, поэтому использовать бак можно только по назначению. Для хранения воды питьевой он не годится.

Изоляция

Как и у аналогов, сделана она из полиуретановой пены, которая длительное время держит температуру воды, не требуя ее подогрева. Толщина защиты 10 см. Для кожуха, как упоминалось, используют искусственную кожу.

Кожух с изоляцией, легко снимаются. Это удобно при транспортировке, устанавке и демонтаже устройства.

Достоинства

Главным из них является возможность временного выравнивания расхождений в производстве тепла и потреблении.

Важно:

  1. Нельзя подвергать теплообменники с накопителем большим давлениям. Это опасно!
  2. Обязательна установка предохранительного клапана, приобретаемого за дополнительную плату.
  3. Запрещен монтаж между клапаном и накопителем всякой водозапорной арматуры.

Особенности

  • Эргономичность.
  • Хорошая теплоизоляция.
  • Грамотно расположенные патрубки.
  • Съемные изоляция и кожух.
  • Окрашенная наружная поверхность.
  • Возможность подключения нагревательного электропатрона.
  • Совместимость с различными типами котлов.
  • Продолжительный срок службы.
  • Удобные установочные размеры.

Технические параметры

  • Объем – 750 л;
  • Масса- 93 кг;
  • Водонагреватель накопительного типа;
  • Способ подогрева – электрический;
  • Крепление – напольное;
  • Диаметр с изоляцией и без – 99 и 79 см;
  • Высота – 191 см;
  • Бак внутренний – из стали;
  • Защита антикоррозионная – не предусмотрена;
  • Давление рабочее – 3 бар;
  • Производитель — Hajdu, Венгрия;
  • Напряжение – 220 В.

Стоимость

ТОП-2: HAJDU PT 300

Обзор

Новейшей из последних разработок в ТОП-10 отведено 2 место. Устройство накапливает нагретую воду для закрытой отопительной системы. Совместима с котлами, использующими для работы различные виды топлива, с насосами тепловыми и солнечными батареями.

Водонагреватель напольный косвенного нагрева подключают к тепловому оборудованию, к котлам газовым, например. Вода нагревается в процессе работы, накапливается в баке и используется для бытовых нужд.

Устанавливаются такие бойлеры прямо на пол и работают вместе с иным оборудованием, устанавливаемом также на полу или закрепленном на стене.

Как и модели уже описанные, модель необходимо, чтобы выровнять временную разность накопления и использования тепла. Объем баков может варьировать в диапазоне 300-1000 литров.

Параметры

  • Страна – Венгрия;
  • Высота – 1595 мм;
  • Масса – 87 кг;
  • Бак объемом 300 литров.

Устройство

В комплектацию буферной емкости не входит теплообменник. На внутреннюю поверхность не нанесен антикоррозионный слой из-за чего нааполнять бак можно только водой для отопления.

Кожух

Для его изготовления выбрана искусственная кожа. Размеры устройства таковы, что без проблем позволяют ему проходить в дверной проем.

Теплоизоляция

О ее качестве говорят, как об исключительно высоком. Благодаря этому тепло сохраняется в накопителе на протяжении нескольких дней, что обеспечивает равномерное отопление жилища.

Особенности

  • Можно использовать для отопления закрытого типа;
  • Позволяет устанавливать ТЭНы;
  • Простая конструкция в использовании и установке.
  • Простой монтаж и обслуживание
  • Использование возобновляемой энергии
  • Соответствует европейским требованиям безопасности
  • Поставляется без теплообменника.

Стоимость

ТОП-1: S-TANK АТ PRESTIGE -500

Краткий обзор

Лучшая модель ТОП-10 рекомендована для использования в различного типа отопительных системах.

Для изготовления накопителя цилиндрической формы используется нержавеющая сталь. Поэтому устройство служить будет долго, снижая затраты на отопление.

Преимущества

Их у модели достаточно:

  • простое обслуживание и установка;
  • быстрый нагрев воды, не зависящий от условий;
  • защита от перегрева, благодаря чему эксплуатация разрешена даже в коммерческих зданиях;
  • уникальные параметры и многофункциональность, выбор которых определяется размером обогреваемого помещения;
  • непрерывное накопление тепла благодаря встроенным теплообменникам;
  • совместимость с источниками теплоснабжения любого вида.

Повысить эффективность позволяет дополнительная теплоизоляция. Утеплителем может служить пенополиуретан или минеральная вата, замедляющие остывание теплоносителя.

Используя устройство для комбинированного отопления можно значительно снизить затраты. Каждый пользователь может поддерживать комфортную для себя температуру, выбрав накопитель тепла по таким параметрам, как мощность, конструктивные особенности, объем и пр.

Характеристики

  • Производитель –Беларусь;
  • Масса – 105 кг;
  • Размер в диаметре – 78 см;
  • Высота – 157 см;
  • Объем бака – 500 л.

Стоимость

Теплоаккумуляторы для котлов отопления купить дешево можно в Интернете:

Где купить Цена в российских рублях
https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_at_prestige/teploakkumulyator_s_tank_serii_at_prestige_500.htm?frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5+%D0%B0%D0%BA%D0%BA%D1%83%D0%BC%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D1%8B%26cvredirect%3D3%26track%3Dsrch_ddl%26onstock%3D1%26deliveryincluded%3D0%26local-offers-first%3D0&ymclid=284960970641790473300001 35800
https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_at_prestige/teploakkumulyator_s_tank_serii_at_prestige_5000.htm 310000
https://tiu.ru/p184282861-bufernaya-emkost-tank.html по запросу

Видео: 5 причин использовать теплоаккумулятор в системе отопления!

Как подключить теплоаккумулятор к твердотопливному котлу своими руками

Выбор качественного оборудования

Непосредственно аккумулятор выбирают под заранее приобретенный котел твердотопливного типа и подсчитывают параметры так, чтобы он запросто мог по максимуму аккумулировать тепловую энергию, которая была выработана непосредственным источником требуемого тепла.

Приоритетом и главным критерием выбора современного и продуманного теплоаккумулятора будет сам котел, если его рабочее время теплопоступления и мощность как-то лимитированы:

  • Для выработки тепла только единственной разовой загрузки любого топлива и дальнейшим его разбором установленной системой полного отопления в течение целых суток.
  • Накопителем солнечного типа определенной и требуемой для стабильной работы котла мощности, где собирается тепло исключительно в светлое время дня и стабильно равномерным или же исключительно пиковым использованием.

Основным показателем к выбору хорошего теплоаккумулятора становится сам потребитель, когда есть необходимость покрывать установленную нагрузку теплового характера за какой-то отрезок времени.

Приобрести данное устройство необходимо в соответствии с индивидуальными потребностями, а также характеристиками установленного твердотопливного котла.

Заранее спроектируйте, какой именно теплоаккумулятор вам необходим, чтобы он смог полностью выполнять возложенные на него функции и задачи по усилению и контролю вырабатываемой тепловой энергии котлом.

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается. При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Схемы подключения

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

Важный момент. Фактическая производительность циркуляционного насоса котлового контура должна быть немного выше, чем у насосного агрегата отопительной сети. Соблюдение этого условия позволит потокам внутри теплоаккумулятора двигаться в правильном направлении (показаны на схеме белыми стрелками).

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

  1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
  2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль

Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Примечание. Предложенная схема обвязки проверена ее создателем на собственном опыте. Все подробности ее монтажа и эксплуатации описаны автором на форуме

Различные типы и схемы обвязки твердотопливного котла

Существует множество способов подключения котла и сопутствующего оборудования в общую систему отопления дома. Рассмотрим наиболее распространенные из них.

Аккумулирующая емкость выполняет функцию бойлера ГВС

Конструкция аккумулирующей емкости представляет собой спираль находящуюся внутри теплоаккумулятора. Горячий теплоноситель, который находится внутри, нагревает проточную воду контура горячего водоснабжения. В случае прогорания и отключения котла теплоаккумулятор позволяет сохранять приемлемую температуру в помещении, до 2 суток. При условии, что функция ГВС не используется.

Для контроля поступления и температуры теплоносителя используется автоматическое термо смесительное устройство:

Так же устройство комплектуется обратным клапаном, аварийным автоматическим клапаном естественной циркуляции (на случай отключения электроэнергии), встроенным термовентелем и штуцером.

Принцип действия устройства следующий. При достижении теплоносителем определенной температуры (780С), термовентиль открывает подачу воды из накопителя. Температура удерживается на заданном уровне за счет регулирования сечения прохода обратки от центральной системы отопления к перепускному каналу.

Схема подключения твердотопливного котла к теплоаккумулятору двойного назначения:

1. Группа безопасности; 2. Термоаккумулирующий бак; 3. Термосмеситель; 4. Расширительный бак мембранного типа; 5. Клапан подпитки системы; 6. Циркуляционный насос системы отопления; 7. Радиаторы; 8. Смесительный трехходовой кран; 9. Обратный клапан; 10. Циркуляционный насос системы ГВС.

Подключение теплоаккумулятора и отдельного бойлера ГВС

Объем бойлера пассивного нагрева системы ГВС зависит от количества потребителей и мощности использующегося оборудования. При обвязке пеллетных котлов не рекомендуется использовать полипропиленовые материалы и конструкции. Температура теплообменника на выходе при пиковых нагрузках зачастую превышает рабочие показатели труб из полимерных материалов.

Обвязка твердотопливного котла с отдельным бойлером ГВС:

1. Котел. 2. Группа 3. безопасности. 4. Расширительный мембранный бак. 5. 6. Помпа. 7. Смесительный трехходовой кран. 8. Клапан подпитки системы. 9. Радиатор. 10. Бойлер ГВС косвенного нагрева. 11. Термоаккумулирующий бак.

Параллельное подключение двух котлов отопления

Для того чтобы продлить срок эксплуатации и равномерно распределить используемые ресурсы зачастую пользователи соединяют два разнотипных источника отопления в единую схему теплоснабжения. В данном случае основным источником тепла в зимний период служит твердотопливный котел. Электрический котел включается в аварийном режиме и в летние месяцы, когда используется для нагрева воды.

Схема обвязки твердотопливного котла отопления с параллельным подключением электрического:

1. Пеллетный котел. 2. Группа безопасности системы отопления. 3. Альтернативный котел (электрический или газовый). 4. Сепаратор для удаления воздуха из системы. 5. Циркуляционный насос. 6. Ручной трехходовой смесительный кран. 7. Клапан защиты сухого хода. 8. Расширительный бак. 9. Клапан подпитки системы водой. 10. Теплоаккумулятор. 11. Умывальник. 12. 13. Помпа ГВС.

Система отопления, основанная на пеллетном котле, достаточно сложна и требует тщательной настройки. Перед выполнением работ по монтажу тщательно ознакомитесь с инструктивным материалом, предоставляемым компаниями производителями.

Расчет теплового аккумулятора

Емкость для накопления тепловой энергии можно как приобрести в готовом виде, так и сделать самостоятельно. Но возникает закономерный вопрос: а какой вместительности должен быть резервуар? Ведь маленький бак не даст должного эффекта, а слишком большой влетит в копеечку. Ответ на этот вопрос поможет найти расчет теплового аккумулятора, но сначала надо определить исходные параметры для вычислений:

  • тепловые потери дома или его квадратура;
  • длительность бездействия основного источника тепла.

Определим вместительность аккумулирующей емкости на примере стандартного дома площадью 100 м2, для обогрева которого требуется количество тепла в размере 10 кВт. Предположим, что чистое время простоя котла составляет 6 часов, средняя температура теплоносителя в системе – 60 °С. По логике, в промежуток времени, пока отопительный агрегат бездействует, аккумулятор должен отдавать в систему 10 кВт каждый час, всего выходит 10 х 6 = 60 кВт. Это количество энергии, что следует накопить.

Поскольку температура в баке должна быть как можно выше, для вычислений примем значение 90 °С, на большее бытовые котлы все равно неспособны. Потребная емкость теплового аккумулятора, выраженная в массе воды, рассчитывается так:

  • Q – количество накапливаемой тепловой энергии, у нас это 60 кВт;
  • 0.0012 кВт / кг ºС – это удельная теплоемкость воды, в более привычных единицах измерения — 4.187 кДж / кг ºС;
  • Δt – разница между максимальной температурой теплоносителя в резервуаре и отопительной системе, ºС.

Итак, водяной аккумулятор должен вмещать 60 / 0.0012 (90 – 60) = 1667 кг воды, по объему это примерно 1.7 м3. Но тут есть один момент: расчет производится при самой низкой температуре на улице, что бывает нечасто, исключая северные регионы. Кроме того, по истечении 6 часов вода в баке остынет только до 60 ºС, значит, при отсутствии холодов аккумулятор можно «разряжать» и дальше, пока температура не упадет до 40 ºС. Отсюда вывод: для дома площадью 100 м2 хватит накопительной емкости объемом 1.5 м3, если котел будет бездействовать 6 часов.

Требования к бесперебойнику

Чтобы узнать, какой бесперебойный агрегат подойдет к газовому котлу, заранее нужно определиться с требованиями, которые предъявляются к устройству. Поможет знакомство с основными показателями ИБП, характеризующими эффективность его работы. Некоторые из них:

  • Активная и полная (с учетом реактивной составляющей) мощность, определяемая как произведение напряжения питания на силу тока в нагрузке.
  • Коэффициент гармонических искажений, указывающий на качество выходного напряжения – на отклонение формы синусоиды от идеального вида.
  • Наличие внешнего аккумулятора, позволяющего не прерывать работу котла при полном отсутствии сетевого питания в течение нескольких часов.
  • Длительность функционирования в автономном режиме.
  • Границы допустимых колебаний входного напряжения в Вольтах.

Длительность работы от АКБ зависит в большей степени от его емкости.

Когда по условиям эксплуатации котельного оборудования предполагаются длительные перерывы в энергоснабжении, следует предусмотреть возможность подключения дополнительных батарей. Также желательно, чтобы приобретаемый прибор обладал функцией автоматического отслеживания состояния электросети и восстановления нормального режима питания.

Подключение обвязка теплоаккумулятора к системе отопления

По общему правилу буферная емкость подключается к системе отопления параллельно отопительному котлу, поэтому такая схема называется также схемой обвязки котла.

Приведем обычную схему подключения ТА к системе отопления с твердотопливным обогревательным котлом (для упрощения схемы на ней не указаны запорная арматура, приборы автоматики, контроля и другое оборудование).

Упрощенная схема обвязки теплоаккумулятора

На данной схеме обозначены следующие элементы:

  1. Обогревательный котел.
  2. Тепловой аккумулятор.
  3. Отопительные приборы (радиаторы).
  4. Циркуляционный насос в обратной магистрали между котлом и ТА.
  5. Циркуляционный насос в обратной магистрали системы между приборами отопления и ТА.
  6. Теплообменник (змеевик) для горячего водоснабжения.
  7. Теплообменник, подключенный к дополнительному источнику тепла.

Один из верхних патрубков бака (поз. 2) присоединяется к выходу котла (поз. 1), а второй – непосредственно к подающей магистрали системы отопления.

Один из нижних патрубков ТА подключается к входу котла, при этом в трубопроводе между ними устанавливается насос (поз.4), обеспечивающий циркуляцию рабочей жидкости по кругу от котла к ТА и наоборот.

Второй нижний патрубок ТА подключается к обратной магистрали системы отопления, в которой также установлен насос (поз. 5), обеспечивающий подачу нагретого теплоносителя к отопительным приборам.

Чтобы обеспечить функционирование отопительной системы при внезапном отключении электроэнергии или выхода циркуляционных насосов из строя, они обычно подключаются параллельно основной магистрали.

В системах с естественной циркуляцией теплоносителя циркуляционные насосы (поз. 4 и 5) отсутствуют. Это значительно увеличивает инерционность системы, и при этом делает ее полностью энергонезависимой.

Теплообменник для ГВС (поз. 6) располагается в верхней части ТА.

Месторасположение теплообменника дополнительного нагрева (поз. 7) зависит от типа источника поступающего тепла:

  • для высокотемпературных источников (ТЭН, газовый или электрический котел) он размещается в верхней части буферной емкости;
  • для низкотемпературных (солнечный коллектор, тепловой насос) – в нижней части.

Указанные на схеме теплообменники не обязательны (поз. 6 и 7).

Принцип работы

Суть работы прибора применительно к котельному оборудованию ничем существенным не отличается от принципа защиты других электрических устройств. Она выражается в принятии специальных мер по стабилизации напряжения и возможности поддерживать какое-то время его на требуемом уровне. Для этих целей используется ИБП для котлов с подключенным внешним аккумулятором, постоянное напряжение с которого преобразуется в переменное посредством электронного инвертора.

Для сглаживания колебаний напряжения в сети или защиты от его кратковременного пропадания используется принцип двойного преобразования, состоящий в следующем:

  1. Корректируемое переменное напряжение подается на сетевой фильтр, сглаживающий резкие колебания за счет ограничения ВЧ гармоник.
  2. Оно поступает на диодный мостик, преобразующий переменную составляющую в постоянную.
  3. При необходимости часть выпрямленного тока расходуется на схему зарядки дежурного аккумулятора, используемого в ситуации, когда напряжение пропадает на длительное время.
  4. Основная его часть поступает на инвертор, в котором осуществляется обратное преобразование постоянной составляющей в переменную.
  5. Полученное таким образом стабилизированное напряжение пригодно для питания твердотопливного или газового котла.

Преимущества и недостатки буферной емкости

Буферная емкость для котла

К основным преимуществам системы отопления с тепловым аккумулятором относятся:

  • максимально возможное увеличение КПД твердотопливного котла и всей системы при одновременной экономии энергоресурсов;
  • обеспечение защиты котла и другого оборудования от перегрева;
  • удобство пользования котлом, позволяющее осуществлять его загрузку в любое время;
  • автоматизация работы котла за счет применения датчиков температуры;
  • возможность подключения к ТА нескольких различных источников тепла (например, двух котлов различных типов), обеспечивая их объединение в один контур отопительной системы;
  • обеспечение стабильной температуры во всех комнатах дома;
  • возможность обеспечения дома ГВС без использования дополнительных водонагревающих устройств.

К недостаткам аккумуляторов тепла для системы отопления можно отнести:

  • повышенную инерционность системы (с момента розжига котла до выхода системы на рабочий режим проходит гораздо больше времени);
  • необходимость установки ТА вблизи отопительного котла, для чего в доме требуется отдельное помещение необходимой площади;
  • большие габариты и вес, обуславливающие сложность его транспортировки и монтажа;
  • достаточно высокую стоимость промышленно выпускаемых ТА (в некоторых случаях его цена, в зависимости от параметров, может превышать стоимость самого котла).

Интересное решение: теплоаккумулятор в интерьере дома.

В интерьере Установка 1-ый этаж Мансарда Подвал Сечение

Использование теплового аккумулятора экономически выгодно не только для твердотопливных котлов, но и для электрических или газовых систем обогрева.

В случае с электрокотлом. ТА включается на полную мощность ночью, когда тарифы на электроэнергию значительно ниже. Днем, когда котел отключен, обогрев помещений осуществляется за счет тепла, накопленного за ночь.

Для газовых котлов экономия достигается за счет попеременного использования самого котла и ТА. При этом газовая горелка включается гораздо реже, что обеспечивает меньший расход газа.

Нежелательна установка теплонакопителя в отопительных системах, где требуется быстрый и или кратковременный нагрев помещения, так как этому будет мешать повышенная инерционность системы.

3 comments

Вместо указанных в статье теплоаккумуляторов успешно можно использовать накопительные водонагреватели емкостью от 200 л, включенных параллельно. Теплоаккумуляторы подключаются к отопительному котлу после штатного нагрева дома и (или) угрозы перегрева котла. Это намного дешевле, чем предлагаемые варианты. К тому же ТЭНы водонагревателей могут быть использованы в перерыве работы котла, например, ночью. Это выгодно при многотарифном счетчике. Единственно, при использовании в качестве теплоносителя этилен или пропилен -гликоль из водонагревателей надо удалить магниевый стержень, установленный для смягчения воды. У меня такая система работает четыре года, позволяя даже зимой топить твердотопливный котел раз в сутки. При сильных морозах (от -27) дважды в сутки. Теплоаккумулятором служат три накопительных водонагревателя емкостью каждый 200 л. Каждый водонагреватель обошелся мне в 9700.

Подключение профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

  • Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
  • Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
  • В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
  • За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
  • Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
  • Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Теплоаккумулятор для котлов отопления: как подобрать накопительный бак для твердотопливного котла, расчет буферной емкости, установка в водяную систему

Резюмируем: В чем достоинства и недостатки использования буферных емкостей?

К явным «плюсам» автономных твердотопливных систем отопления с теплоаккумулятором можно отнести следующее:

  • Энергетический потенциал твёрдого топлива используется в максимально возможной степени. Соответственно, резко возрастает КПД котельного оборудования.
  • Работа системы будет требовать гораздо меньшего вмешательства человека – начиная от сокращения числа загрузок котла топливом до расширения возможностей автоматизации управления режимами работы различных контуров отопления.
  • Сам твердотопливный котел получает надежную защиту от перегрева.
  • Работа системы становится более плавной и предсказуемо, обеспечивается дифференцированный подход к обогреву различных помещений.
  • Появляются широкие возможности модернизации системы, в том числе – с запуском дополнительных источников тепловой энергии, без демонтажа старых.
  • В большинстве случаев одновременно решается и проблема горячего водоснабжения дома.

Недостатки весьма своеобразные, и о них тоже надо иметь представление:

  • Система отопления, оснащенная буферной емкостью, характеризуется очень большой инерционностью. Это означает, что от момента первичного розжига котла и до выхода на номинальные режим работы потребуется весьма немало времени. Вряд ли это будет оправдано в загородном доме, который в зимний период хозяева посещают только на выходные дни – в таких ситуациях требуется быстрый нагрев.
  • Теплооаккумуляторы – это громоздкие и тяжеловесные (особенно – в заполненном водой состоянии) конструкции. Для них требуется достаточно места и хорошо подготовленное надежное основание. Причем – поблизости от котла отопления. Не в каждой котельной это возможно. Плюс к этому – сложности с доставкой разгрузкой, а нередко – еще и с заносом ёмкости в помещение (может не пройти в дверь). Все это следует учитывать заранее.
  • К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Этот «минус», правда, скрашивает ожидаемый эффект экономии от более рационального использования топлива.
  • Теплоаккумулятор в полной мере раскроет свои положительные качества только в том случае, если паспортная мощность твердотопливного котла (или суммарная мощность иных источников тепла) будет хотя бы вдвое выше, чем расчётное значение, необходимое для эффективного обогрева дома. В противном случае приобретение буферной емкости видится нерентабельным.

Как работает система на твёрдом топливе с накопительным баком

Наибольшая экономия ресурсов будет достигнута, когда подключают теплоаккумулятор для котлов отопления, работающих на твердом топливе.

Принцип устройства такой системы можно разделить на два этапа:

  • тепло от сжигания топлива поступает через теплообменник на радиаторы отопления, которые, в свою очередь, отдают тепло окружающей среде;
  • после остывания, вода из радиаторов устремляется вниз и вновь поступает в теплообменник котла для последующего прогрева.

И далее всё повторяется по кругу. Такая схема имеет два существенных отрицательных момента, которые влияют на потерю тепла:

  • вода в качестве теплоносителя направляется от котла к радиаторам напрямую и быстро остывает;
  • недостаточный объём воды-теплоносителя в отопительной системе не даёт выдерживать постоянную температуру, поэтому её приходится регулярно подогревать в контуре котла.

Это крайне расточительно. Особенно, если это относится к твёрдому топливу. По сути, происходит следующее. В котел закладывается топливо, которое сначала горит довольно интенсивно. Поэтому помещение прогревается очень быстро. Однако когда топливо гореть перестаёт, температура воды в радиаторах сразу понижается, и в доме сразу становится холодно. Для того, чтобы постоянно поддерживать комфортный температурный режим в помещении, нужно подкладывать в котёл всё новые партии топлива.

Отличие от стандартной схемы отопления

Система, снабжённая теплоаккумулятором для водяного отопления, работает совершенно по другому принципу. Устройство не сложное, монтируется достаточно быстро. Его установка решит сразу несколько важных задач по жизнеобеспечению домовладения.

Для того, чтобы система заработала по-другому, требуется установить накопительный бак для котла с многослойной эффективной теплоизоляцией между котлом и трубопроводами, по которым вода устремляется к радиаторам.

Внутри бака имеются различные теплообменники для горячего водоснабжения и системы отопления. Нагретая с помощью котла вода внутри аккумулятора останется долгое время горячей. Она будет постепенно распределяться сразу по двум каналам: водоснабжения и отопления.

На примере ёмкости бака в 350 литров можно представить экономию топлива. Аккумулятор, который обеспечивает потребности в тепле и горячей воде одного стандартного домовладения, может иметь:

  • объём от 350 до 3500 литров;
  • диаметр от 0,7 м. До 1,8 м.;
  • высоту от 1,8 м до 5,6 м.

В аккумуляторе устанавливают теплообменники для горячего водоснабжения и отопительной системы. Особого внимания требуют приборы системы безопасности:

  • манометр;
  • клапанная группа;
  • патрубки для выхода воздуха,

Кроме того, аккумулятор снабжён приборами для контроля температурного режима и давления. Все это позволяет ему регулировать важные процессы, связанные с обеспечением горячей водой и обогревом помещения.

Распределит энергопотребление и сэкономит топливо

Выгоды от подключения теплоаккумулятора очевидны. В результате, котёл нужно растапливать гораздо реже, чем при обычной системе. А это экономия не только топлива, но также времени и физических сил.

Если речь идёт об отопительном приборе, который работает от электричества, то и здесь теплообменник с умной электроникой поможет сэкономить. Он распределит энергопотребление равномерно и целесообразно.

Ещё одно немаловажное преимущество: так как отопительная система с теплоаккумулятором будет работать стабильно, исключая резкие перепады температуры, срок эксплуатации всего оборудования значительно продлится.

Вложение средств в организацию такой системы экономии энергоресурсов оправдает себя уже в первый отопительный сезон.

Типы буферных емкостей

Сегодня, на российском рынке климатической техники представлены аккумуляторы тепла, которые различаются:

  • Функционалом. Данное устройство может выполнять только аккумулирующую функцию или одновременно с этим, играть роль бойлера косвенного нагрева для создания ГВС в доме.
  • Количеством патрубков, наличие которых зависит от сложности конфигурации СО.
  • Наличием ТЭНов, которые делают возможным использование буферной емкости, как полноценного электрокотла.
  • Наличием дополнительного теплообменника, предназначенного для нагрева теплоносителя от альтернативных источников тепла (солнечных коллекторов).

Теплоакумулятор для твердотопливных котлов может давать возможность разделения внутреннего объема бака горизонтальными перегородками для контроля за температурой воды в каждом отдельном сегменте устройства.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

  • Твердотопливные котлы длительного горения с водяным контуром — отечественные производители
  • Твердотопливные котлы длительного горения с водяным контуром — зарубежные производители

Особенности установки теплоаккумуляторов

Все монтажные работы проводят по ранее утвержденному проекту в соответствии с рекомендациями производителя отопительного оборудования.

Схема подключения

При этом следует учитывать особенности выполнения монтажных работ:

  1. Поверхность накопительного резервуара необходимо изолировать от потерь тепла в обязательном порядке.
  2. На трубопроводах, по которым циркулирует вода (отводящим и подводящим), следует установить термометры.
  3. Аккумуляторные емкости объемом свыше 500 литров в большинстве случаев не проходят в дверной проем. В таких случаях следует использовать разборные конструкции или же установить несколько аккумуляторов меньшего объема.
  4. В самой нижней точке емкости не помешает установка дренажного канала. Он пригодится, когда придется полностью слить воду.
  5. На трубопроводах, по которым вода поступает в емкость, желательно поставить сетчатые фильтры. Они предотвратят попадание внутрь крупных включений (окалины от сварки, попавшие в систему минералы и прочее).
  6. Если в верхней части емкости не предусмотрен клапан, отводящий воздух, то его следует установить в верхней точке выводящего патрубка.
  7. На магистрали рядом с аккумулятором необходимо вмонтировать манометр и предохранительный клапан.

Если вы являетесь владельцем твердотопливного котла и пока еще не приобрели теплоаккумулятор, подумайте об этом. Вы не только продлите срок службы своего отопительного оборудования, но и существенно сэкономите на топливе.

Читайте далее:

Выбор твердотопливного котла — чему уделить внимание

Применение твердотопливных котлов: взвешиваем все за и против

Разновидности, достоинства и недостатки твердотопливных котлов

Как правильно эксплуатировать твердотопливный отопительный котёл

Какой может быть обвязка твердотопливного котла отопления — схема простая и сложная

Изготовление твердотопливного котла своими руками

Твердотопливный котел для частного дома чисто теоретически можно изготовить самостоятельно. Для этого необходимо взять большую 300-мм трубу, от которой отрезается метровый кусок. Из стального листа нужно вырезать дно по диаметру трубы и приварить элементы. Ножками котла могут выступить 10-сантиметровые швеллеры.

Изготавливая твердотопливный котел для частного дома, вы должны будете выполнить распределитель воздуха в виде окружности из листа стали. Ее диаметр должен быть меньше, чем труба на 20 мм. В нижнюю часть круга необходимо приварить крыльчатку из уголка. Размер его полки должен составить 50 мм. Для этого подойдет и швеллер с такими же размерами. В центральную верхнюю часть распределителя следует приварить 60-миллиметровую трубу, которая должна располагаться выше котла. В середине диска распределителя проделывается отверстие по трубе, чтобы образовался сквозной тоннель. Он необходим для подачи воздуха.

К верхней части трубы приделывается заслонка, которая будет обеспечивать регулировку подачи воздуха. Если перед вами встал вопрос о том, как сделать твердотопливный котел, то вы должны ознакомиться с технологией. Следующий этап указывает на необходимость выполнения нижней части оборудования, где будет располагаться дверь в зольник. Сверху прорезаются отверстия. В этом месте приваривается труба на 100 мм. Вначале она будет идти под некоторым углом в сторону. Затем вверх на 40 см, а после строго вертикально. Через перекрытие проход дымохода должен быть защищен по правилам противопожарной безопасности.

Завершение изготовления котла сопровождается работой над верхней крышкой. В ее центральной части должно располагаться отверстие для трубы распределителя. Прилегание к стенке оборудования должно быть плотным. Попадание воздуха здесь исключено.

Изготовив твердотопливный котел длительного горения на дровах, вы должны будете разжечь его в первый раз. Для этого снимают крышку, поднимают регулятор, а оборудование заполняют доверху. Топливо обливают горючей жидкостью. Внутрь бросают горящую лучину через трубу регулятора. Как только топливо разгорится, поток воздуха необходимо будет снизить до минимума, чтобы дрова начали тлеть. Как только произойдет возгорание газа, котел запустится.

7 Самостоятельное изготовление прямоугольной модели

Многие решают изготовить эту разновидность буферной установки своими руками. Такой подход позволяет существенно сэкономить финансовые сбережения.

Для реализации этой идеи необходимо выполнить следующие действия:

  • На начальном этапе рисуется схема будущей конструкции, а также определяются размеры каждой стенки. Мастер обязательно должен учитывать толщину сварочных швов. Чаще всего этот показатель варьируется в пределах от 1 до 3 мм (всё зависит от используемого аппарата и электродов).
  • Заранее подготовленный листовой металл нужно разрезать на куски.
  • Две стороны заготовки необходимо прижать друг к другу, чтобы они образовали прямой угол. Те предметы, которые имеют большой вес, должны быть надёжно зафиксированы.
  • В нескольких местах металла используют точечную сварку, после чего проверяют правильность размещения всех листов.
  • Мастер должен выполнить внутренний и внешний сварочный шов.
  • По аналогичной схеме привариваются все стенки, а также дно.
  • В верхней части аккуратно приваривают угол, сверлят все необходимые дырочки.
  • К каждой стороне крепят несколько рёбер жёсткости.
  • Остаётся только изготовить ножки и приварить их.

Как правильно выбрать тепловой аккумулятор для своей системы отопления

Перед тем, как осуществлять монтаж системы отопления, определяются с видом основного источника тепла. От мощности твердотопливного котла и того объема задач, который прибор будет решать в процессе эксплуатации, зависит и объем теплоаккумулятора. Размеры и объем накопителя определяется еще и вашими бытовыми потребностями. Приоритетным  при выборе буферной емкости становится модель нагревательного агрегата, обладающая лимитом мощности и ограниченным временным ресурсом.

Другими словами:

при работе в паре с твердотопливным котлом буферная емкость должна обеспечить аккумуляцию тепловой энергии во время разовой загрузки топливом, хватающей на раздачу горячего теплоносителя по системе до последующей загрузки топочной камеры.

Здесь уместно сказать несколько слов о расчетных данных, которые влияют на выбор оптимального объема буферной емкости. С помощью расчетов можно определить реальную аккумулирующую способность конкретно взятого объема теплоносителя, оказывающую значение на теплоемкость.

Для полноты картины считаем. При установке теплового аккумулятора объемом в 1000 л. (1000 кг.), для нагрева воды до температуры 50С, количество тепловой энергии сохраненной в баке составит 1000 х 50 = 50000 ккал или 58 тыс. кВт/ч.

При расходе горячей воды из буферной емкости и снижении температуры воды на 50 градусов, количество тепла соответственно уменьшится на аналогичное значение. Каждая схема подключения имеет свою методику расчетов емкости теплоаккумулятора, однако существуют следующие общие требования, которые необходимо учитывать:

  • накопительный бак должен быть способным аккумулировать максимальное количество избыточной тепловой энергии за время горения топлива при разовой загрузке;
  • чем выше пиковый расход тепловой энергии в отопительном контуре и чем длительнее максимальный расход тепла, тем больший объем потребуется для буферной емкости;
  • при высокой интенсивности горения котла в короткие промежутки времени потребуется установить дополнительный теплообменник, или отдельно, или интегрированный в буферную емкость;
  • накопитель должен иметь номинальное давление внутри большее, чем в точке подключения устройства к системе;
  • в накопителях горячей воды с двумя и более встроенными теплообменниками, система с меньшим рабочим давлением подключается к нижним теплообменным устройствам, а с сильным рабочим давлением, наоборот, к теплообменникам, расположенным вверху;
  • установка теплового аккумулятора обязывает монтаж в системе расширительного бака и предохранительного, термосмесительного клапана.

Схема с твердотопливным котлом и теплоаккумулятором

В этой схеме ТА является промежуточным звеном между котельным и отопительным контуром. Теплоноситель нагревается в твердотопливном котле, проходит группу безопасности, которая стоит сразу на подаче. Предусматривается защита от низкотемпературной коррозии: циркуляционный насос будет прокачивать теплоноситель по замкнутому контуру через байпас, пока его температура на подаче в котел не достигнет 65 °C.

Если температура воды на входе в котел будет ниже 65 °C, то на стенках труб, проходящих внутри котла, начнет выступать конденсат. Это приведет к усиленной коррозии, и устройство быстро выйдет из строя.

После этого клапан на байпасе перекрывается и теплоноситель начинает греть воду в накопительном баке. После выгорания топлива котельный контур перекрывается. Начинается забор теплоносителя в отопительный контур из верхней части бака. Его температура регулируется термостатическим трехходовым клапаном, который разбавляет горячую воду холодной из обратки. Пройдя все радиаторы отопления, вода возвращается в нижнюю часть теплоаккумулятора. Система является замкнутой, перемещение среды осуществляется с помощью циркуляционных насосов.

Преимущества теплоаккумуряторов

Механизм работы теплового аккумулятора

Теплоаккумулятор может полноценно заменить бойлер горячего водоснабжения. При этом оба устройства сопоставимы по стоимости.

Однако аккумулятор тепла не только обеспечит горячее водоснабжение, но и решит целый комплекс дополнительных задач. Применяя твердотопливный котел с теплоаккумулятором, можно получить множество преимуществ:

  • срок службы отопительного оборудования увеличивается в несколько раз;
  • котел никогда не будет работать в режимах предельных нагрузок или же вхолостую;
  • выравнивается температура теплоснабжения дома. В случае, когда в котле вода не успевает нагреваться, автоматически горячий теплоноситель подается из резервного бака. И наоборот, излишки температуры носителя будут отбираться и аккумулироваться;
  • правильно подобранная емкость продолжает забирать тепло у котла даже при полном сгорании топлива;
  • экономия ресурсов достигает 30%.

Достоинства аккумуляторов оценили многие производители твердотопливных котлов. И теперь они предоставляют свои гарантии на оборудование только в случае установки дополнительных резервуаров.

1 Функциональные возможности

В установленном теплоаккумуляторе расположена специальная буферная ёмкость, которая является мощным накопителем излишков тепла. Само устройство представлено в виде бака для воды с небольшим змеевиком, который полностью укрыт теплоизоляционным материалом.

Пока котёл сжигает загружённые в него дрова, ёмкость постепенно накапливает вырабатываемые системой избытки тепла. В тот момент, когда котёл перестает выдавать необходимую пользователю температуру, всё излишнее тепло из бака направляется в батареи. Огромное преимущество состоит в том, что вода в радиаторах совершенно не остывает.

Вне зависимости от площади дома отопительная система должна быть снабжена мощным электрическим насосом, который сможет обеспечить непрерывную циркуляцию теплоносителя. Но после отключения электроэнергии такая установка прекращает свою работу. Заложенные дрова горят, тепло выделяется, а вот вода неподвижно стоит в трубах, закипая в котле.

Если пользователь упустит момент, то система взорвется, что может угрожать жизни людей. Установленный теплоаккумулятор предотвращает возникновение таких последствий. Огромное преимущество буферной ёмкости для твердотопливного котла состоит ещё и в том, что она увеличивает время между закладками дров в несколько раз. Устраняется опасность размораживания системы из-за затухания котла.

Качественный буферный агрегат выполняет несколько полезных функций в автоматическом режиме:

  • В нужный момент отдаёт накопленное тепло заправленному теплоносителю.
  • Обеспечивает стабильную работу системы без вмешательства человека.
  • Беспрерывно накапливает всё излишнее тепло.
  • В случае отключения электроэнергии предотвращает закипание воды.

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие:

  • давление в системе отопления;
  • объем буферной емкости;
  • наружные размеры и вес;
  • оснащение дополнительными теплообменниками;
  • возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления

Стандартные схемы включения

Грамотный выбор схемы подключения теплового бака-аккумулятора зависит от множества факторов.

Данная схема применяется при одинаковой температуре и давлении воды СО как в котловом, так и в отопительном контуре.

На втором рисунке показана более рациональная схема включения теплоаккумулятора с регулировкой температуры теплоносителя посредством использования смесительных термостатических клапанов.

Данная схема применяется, если в отопительном и котловом контуре используется разный теплоноситель. Есть и второй вариант применения: когда давление в котловом контуре превышает допустимое в аккумулирующем тепло баке.

Показанные выше схемы применимы при организации ГВС, посредством проточного теплообменника или бака, интегрированного в аккумулятор тепла.

Схема предназначена при наличии двух котельных установок, одним из которых может быть солнечный водонагреватель.

Схема подключения при наличии трех теплогенераторов.

Совет: несмотря на кажущуюся простоту, схема обвязки твердотопливного котла отопления с теплоаккумулятором требует тщательного анализа и проектирования с большим количеством сложных теплотехнических расчетов, которые следует доверять исключительно профессионалам.

Параметры помещения

После проведения расчетов следует подумать, хватит ли помещения. Если нет, нужно будет подыскать более подходящее. Если вы хотите выполнить своими руками буферную емкость для твердотопливного котла, а мощность котельного оборудования составит 35 кВт/ч, то рассчитываемый объем может варьироваться от 875 до 1750 л. При изготовлении цилиндрической емкости размеры могут быть следующими: 2 x 1 м. Такой вариант является наиболее предпочтительным. Первое значение — высота, второе — диаметр.

Если объем теплоаккумулятора составит 1750 л, то диаметр будет равен 1,06 м. При необходимости изготовления цилиндра из листа металла его ширина и длина должны составить 2 и 3,14 м соответственно. Когда буферная емкость выполняется в форме параллелепипеда, ее размеры будут равны 1 x 1 x 1,75 м.

4 Расчёт необходимой ёмкости

Когда с устройством буферной ёмкости для системы отопления всё понятно, можно приступать к расчётам требуемых параметров. Этот показатель напрямую зависит от мощности отопительного котла.

Если был установлен агрегат, который вырабатывает 35 кВт/час, тогда объем используемой ёмкости должен превышать эту цифру минимум в 30 раз

Помимо этого, важно учесть ряд дополнительных факторов:

  1. 1. Не стоит делать никаких надбавок на то, что тепловой аккумулятор будет впитывать всё тепло, а сама система будет работать плохо. Когда на улице температура опускается ниже -30˚С, то котёл может спокойно работать в обход буферной установки. А вот когда становится теплее, то в действие входит теплоаккумулятор, а всё лишнее тепло в нем накапливается.
  2. 2. Мощность должна быть рассчитана исключительно для погодных условий, когда дом теряет максимальное количество вырабатываемой тепловой энергии. К примеру, если котёл теряет 33 кВт/час при температуре окружающей среды от -29˚С, то и мощность всей системы должна быть такой же. Конечно, нужно учитывать и небольшой запас. Для качественного подогрева существующей схемы должно создаваться минимум 35 кВт/час.
  3. 3. Обязательно учитывается размер помещения, где будет установлен сам агрегат вместе с теплообменником и другими элементами схемы. В некоторых случаях может возникнуть такая ситуация, когда установить большой теплоаккумулятор просто не получится.

Если же мастер обладает всеми необходимыми навыками, то изготовить ёмкость можно и своими руками. Лучшим вариантом считается цилиндрический агрегат, обладающий следующими параметрами:

  • Диаметр — 1 метр. Стоит учесть, что если объём теплового аккумулятора равен 1750 л, то его диаметр должен составлять минимум 1,06 м.
  • Высота — 2 метра.

Установка и подключение теплоаккумулятора

Аккумулирующий бак для системы отопления, котел и обвязка нуждаются в большой площади под установку — желательно в отдельном утепленном помещении. Кстати, нужно учесть, что стандартная ширина дверных проемов около 800 мм. Покупая бак большего диаметра, придется снимать дверную коробку. Габарит емкости необходимо считать не по диаметру цилиндрической части, а по крайним точкам патрубков.

На второй этаж теплоаккумулятор объемом более 1 000 л лучше не ставить, так как перекрытие может не выдержать. Если бак будет монтироваться на первом этаже или в подвале дома, то под его установку желательно залить бетонную плиту толщиной 40 — 50 мм.

Буферный бак, как и любая емкость под давлением, должен оборудоваться автоматическим воздушником, предохранительным клапаном и манометром. В нижней точке емкости к баку подключается дренажная линия для слива воды при ремонте. По высоте бак комплектуется температурными датчиками. Устройство бака включает в себя лаз для внутреннего ремонта.

Диаметр патрубков бака должен совпадать с диаметром подводящих и отводящих трубопроводов котельного, отопительного или любого другого контура. Подсоединение, как правило, резьбовое, но баки с давлением выше 6 атм соединяются с системой через фланцы.

Чтобы обеспечить естественную циркуляцию в контуре при отключении электроэнергии, патрубок обратки бака нужно сделать выше патрубка обратки котла, а высота между трубами подачи и обратки в котельном контуре должна составлять не менее 2,5 — 3 метров.

Обвязка аккумулятора для тепла

Емкость должна быть хорошо утеплена. Если это покупной теплоаккумулятор, нужно оценить толщину и качество внешней изоляции. Чем лучше и толще теплоизолятор, тем дольше будет сохраняться тепло. Благодаря особой структуре теплоизолятора теплоаккумулятор работает как термос. Толщина теплоизоляции в качественных моделях составляет около 10 см. Она закрывает окрашенный термостойкой краской корпус. Поверх теплоизоляции идет слой кожзаменителя. Самостоятельно утепление выполняется по той же схеме. Сначала бак красят краской, стойкой к высокой температуре, затем утепляют базальтовой ватой толщиной не менее 150 мм, а сверху закрывают фольгой.

Заключение

Правильный расчет тепловой емкости теплоносителя, аккумулируемого в накопители, позволит работать твердотопливному котлу в нормальном режиме. Буферная емкость  в комплекте к другими предохранительными элементами не только обеспечивает бесперебойную работу отопительной системы, но и нормальное горячее водоснабжение. Буферная емкость, она же теплоаккумулятор, гарантирует не только безопасную работу нагревательных приборов, но и экономически целесообразна.

Единственный нюанс, на который придется обращать внимание при оборудовании системы отопления дома, заключается в выборе места под котельное помещение. Монтаж емкости большого объема потребует от вас технологического решения

В ряде случаев теплоаккумуляторы собираются прямо на месте.

Теплоаккумулятор для котлов отопления, принцип работы

Твердым топливом отапливают дома в регионах, где нет газопровода, а дрова и уголь обходятся дешевле затрат на электроэнергию. Но, возникает неудобство, которого лишены газовые и электрические котлы и заключено в необходимости постоянно находиться рядом с котлом и загружать очередную порцию топлива вручную. Чтобы делать это реже, котел нужно оборудовать теплоаккумулятором (далее ТА), который будет накапливать избыточное тепло и отдавать его когда дрова или уголь уже сгорели.

Что такое теплоаккумулятор и какую функцию он выполняет

При сильном горении происходит перегрев системы, при слабом она остывает. Сократить амплитуду и увеличить период колебаний можно за счет вместительного бака с теплоаккумулятором. Последний представляет собой теплообменник с большой емкостью, заполненой теплоностилем. Одна часть системы забирает излишки энергии с котла, вторая постепенно отдает тепло в отопительную систему, не давая температуре резко упасть. Весь это процесс происходит автоматически через змеевики под управлением трехходовых клапанов.

Другими словами. ТА позволит Вам загрузить полную топку дров и не переживать что вода в котле закипит. После догорания топлива система отопления еще некоторое время сможет работать за счет накопленного в емкости тепла.

Принцип действия

Теплоаккумулятор – это емкость, внутри которого циркулирует горячий жидкий теплоноситель. Температура поддерживается в нужном диапазоне благодаря дозированию энергии, передаваемой в контур. Разогретый бак отдает тепло в комнаты постепенно. В результате пропадает необходимость постоянно поддерживать горение в топке котла.

Видео обзор такой системы

Достоинства и недостатки отопления с теплоаккумулятором

Плюсами таких систем являются :

  1. Снижение затрат на энергоносители.
  2. Увеличение КПД отопительной системы.
  3. Отсутствие перегрева.
  4. Снижение количества (периодичности) загрузки твердого топлива в котел.
  5. Тонкая настройка температурного режима в помещениях.
  6. Возможность модернизации (совмещение с системой подачи горячей воды, использование альтернативных источников энергии вместо топлива).

При всех достоинствах отопительное оборудование такого типа имеет и недостатки :

  1. Мощность установленного котла позволяет отапливать площадь, вдвое больше, чем требуется (запас мощности).
  2. Система долго запускается из холодного состояния до вхождения в нормальный рабочий режим.
  3. Ввиду громоздкости оборудования и большого числа комплектующих усложняется транспортировка, размещение и монтаж.
  4. Сохраняется необходимость топливного склада в непосредственной близости от котельной.
  5. Стоимость оборудования и отсутствие быстрой окупаемости затрат, особенно при замене котла.

Последний недостаток успешно решается, если смонтировать теплоаккумулятор своими руками.

Типы отопительных систем с теплоаккумулятором и разным количеством змеевиков

Змеевик играет роль теплообменника, то есть жидкости различных систем не смешиваются между собой, а передача тепла происходит через стенки этой спирали. Изготавливается из меди или нержавеющей стали. Иногда используется черный металл что бы удешевить конструкцию.

Различают четыре основных типа систем:

Без змеевика . Вместо него может быть вмонтирован дополнительный бак меньшего диаметра, подключенный к малому контуру. Передача тепла происходит благодаря физическим свойствам, при котором она поднимается вверх, а холодный теплоноситель опускается в нижнюю часть емкости. Такая система является самой простой и работает только с одним потребителем, например системой отопления и одним источником. Это может быть как твердотопливный котел так и солнечный коллектор. Особенности – минимальная себестоимость, простота монтажа.

С одним змеевиком . Спираль находится внутри основного бака, по ней циркулирует теплоноситель от источника. Энергия передается в накопительную емкость откуда и циркулирует далее к потребителю. Особенности такой системы является не смешивание различных теплоносителей. Это может быть важно если они имеют различные химические составы.

Система может работать и в обратном порядке, через змеевик может бить запитана система отопления или ГВС.

С двумя змеевиками . Дополнительный малый контур теплообменника запитан в систему, подключенную к альтернативному источнику энергии. Эта система позволяет использовать более широкий спект оборудования для нагрева теплоносителя.

С тремя спиралями . Предполагается, что в единый отопительный комплекс входит котел на твердом топливе и два альтернативных источника, например, солнечная и геотермальная батареи. Максимальная экономия твердого топлива. Котел может использоваться как дополнительный (резервный).

С дополнительным баком . Существуют системы, в которых включен еще один контур с теплообменником для того, чтобы горячая вода в кране появлялась сразу же после запуска котла, не дожидаясь выхода в оптимальный режим обогрева. Однако в таких системах, запас горячей води ограничен, по его истечению дальнейший прогрев будет проходить медленнее чем через змеевик.

Применение различных типов систем

Отопительные системы, в состав которых входят только твердотопливные котлы применяются, как правило, для обогрева частных домов. Необходимость сооружать угольный (дровяной) склад доставляет неудобство, но такой конфигурации достаточно для отопления в самые суровые морозы.

Системы отопления, в которые включен солнечные коллекторы позволяют экономить до 30% затрат на энергоносители, но не заменить твердотопливный котел. Поэтому ее используют как вспомогательную, тем более что солнце светит не всегда. А вот для того, чтобы дома всегда была вода, мощности достаточно (замещает на 50-90%).

Совмещенные конфигурации предполагают применение газового и твердотопливного котлов. Это удобно при запуске системы в промерзшем здании. Если газовый агрегат подключить к системе горячего водоснабжения, то вода будет всегда. При этом не нужно подбрасывать дрова, достаточно нажать пусковую кнопку газовой горелки. а основную задачу по нагреву води возьмет на себя твердотопливный котел.

Схемы подключения

Полная схема подключения ТА для системы отопления

Простейшая схема подключения предполагает наличие контурного кольца прогрева котла. Это даст возможность сократить время разогрева основного контура. Термостат не позволит прогонят через теплоаккумулятор холодный теплоноситель (воду или гликоль), пока температура не установится на требуемом уровне.

Как только это произойдет, теплоноситель распределяется в двух направлениях:

  1. Прогрев ТА.
  2. Прогрев основного бака.

В последнем случае предполагается перемешивание с теплоносителем и перенаправление в бак. Благодаря тому увеличивается КПД и сокращается время прогрева основного контура. Такое подключение дает возможность работать системе автономно (при выключенном насосе).

Отдельный контур сообщает ТА и радиаторы. Чтобы исключит необходимость контролировать работу отопительной системы, в ее состав вводится два байпаса:

  1. Содержит шаровый клапан, который перекрывается при выключенном насосе. В работу включается обратный клапан.
  2. Если насос остановлен, а шаровый клапан вышел из строя, прокачка теплоносителя производится по второму (резервному) байпасу.

Схему можно упростить, исключив обратный клапан. Это делают, мотивируя тем, что он характеризуется высоким сопротивлением потока. Прибегая к такому шагу нужно помнить, что в случае прекращения подачи электроэнергии придется вручную открывать шаровый клапан.

Более сложная система с использованием альтернативного источника энергии и контура горячего водоснабжения

Если отключения возможны, в систему включают альтернативный источник питания или бесперебойник. Это потребует дополнительных затрат. Целесообразность покупки данного оборудования проявляется после подсчета стоимости труб, фитингов, насоса и клапанов, которые могут прийти в негодность. В результате приобретение ИБП (источник бесперебойного питания) не кажется слишком дорогим удовольствием.

Расчет объема теплонакопителя

Слишком малый объем неэффективен, большой нецелесообразен с точки зрения затрат и потери полезной площади помещения. Точный расчет выполнить невозможно ввиду отсутствия информации о теплопотери здания, особенно, если оно находится в стадии проектирования.

Однако есть возможность рассчитать максимально приближенно. В качестве исходных данных служит мощность котла и суммарная площадь всех отапливаемых помещений. Расчеты производятся следующим образом:

  1. Мощность нагревателя в киловаттах находится в прямой зависимости с площадью. 1КВт способен обогреть 10 м 2. Если дом 120 м 2, то котел должен выдавать 12 КВт. Необходимо заложить запас, чтобы оборудование не работало на предельной нагрузке (средний коэффициент – 1,5). Получается, нужно устанавливать котел 18 КВт.
  2. Пренебрегая объемом жидкости в трубах и радиаторах, принимается, что каждый киловатт мощности расходуется на разогрев 25 л. теплоносителя в теплоакуумуляторе. Перемножив две величины, получаем 450 л. Эта величина не предельная, ведь на прошлом шаге был заложен запас мощности 50%.

Заложенного запаса хватит на самую холодную зиму. Оборудование будет работать не на пределе возможности, а значит, прослужит долго.

Расчет по формуле

Существует множество сложных математических формул, позволяющих произвести вычисления

Самая простая формула выглядит так: m = Q / 1.163 х Δt,

Где:

  • Q – расчетное количество тепловой энергии, которую мы можем накопить. Это разница вырабатываемой мощности котла и необходимой нам для отопления;
  • m – масса воды в резервуаре, кг. Ее мы хотим вычислить ;
  • Δt – разница между начальной и конечной температурами теплоносителя, °С;
  • 1.163 кВт/кг – удельная теплоемкость воды.

Онлайн калькулятор

Мощьность котла по паспорту, КВтчас
Расчетная мощьность, необходивая для отопления дома КВтчас
Температура теплоноситиеля (подача)
Температура теплоносителя (обратка)

*Если калькулятор показывает 0 (ноль), значить у вас нет излишков энергии, которые можно накопить.

Пояснения:

Паспортная мощность котла, она указана производителем. Если документы на оборудование не сохранились, найти характеристики можно с сети интернет.

Мощность, необходимая для отопления вашего дома. Рассчитывается специалистами по сложной форме, которая включает: объем помещения, систему отопление, энергоэффективность всего дома.

Температура подачи и обратки. Если в системе не установлены термометры, ее можно снять любым теплосъемником.

Как сделать теплоаккумулятор своими руками

Такой вопрос возникает когда человек узнает цену на такое оборудование, в зависимости от количества змеевиков и материала изготовления, она колеблется в пределах 400-1500 уе. Что не всем по карману.

Схема устройства

ТА представляет собой цилиндрическую емкость или прямоугольной формы, изготовленную из металла. Размеры определяет требуемый объем, полученный в результате расчетов, приведенных ранее. Толщина стенки 2-3 мм.

Лист раскраивается при помощи плазмореза, болгарки, гильотины или сварочного аппарата. Сшивается он также при помощи сварки. Максимальное качество шва обеспечивает газовая сварка, но и инверторной можно получить желаемый результат. В любом случаи качество сварных швов необходимо будет проверить под давлением до 4 атмосфер. Торцевые стенки цилиндра закрываются плоскими металлическими кругами той же толщины.

Сталь или нержавка

Сегодня на рынке можно приобрести такие емкости как с черной стали так и с нержавеющей. Производители же утверждают что стоит брать только последний вариант так как он не подвержен коррозии, но и стоит в 2-2.5 раза дороже. Что же выбрать? На самом деле, есть нет денег на нержавку смело берите черный металл. Толщины 3 мм хватит на многие годы, так как эта емкость постоянно заполнена водой, содержащегося в ней кислорода недостаточно для образования коррозии.

Единственная проблема, это когда сливается вода, определенное время внутри сохраняется сырость. Но, запаса толщины металла достаточно чтобы это не было проблемой. Из моей практики: теплоаккумуляторы эксплуатируются уже около 10 лет, никаких проблем с коррозией при ревизии не обнаруживалось.

В качестве теплообменника выступает изогнутая гладкая или гофрированная труба. Покупка магниевого анода избавит от опасности быстрого покрытия конструкции коррозией.

Пример чертежа

Необходимо заблаговременно изготовить чертеж и отметить входное и выходное отверстия для врезки теплообменника и еще два подключения к главному контуру. Входное сверху, выходное внизу. В стенки врезаются штуцеры. Дополнительных два отверстия с патрубками нужно сделать в днище и верхней крышке. Одно для слива теплоносителя, второе для воздухоотводчика (избавит от переизбытка давления внутри бака).

Чтобы емкость, особенно если форма не цилиндрическая, после заполнения не раздуло, по периметру, на расстоянии 320-380 мм друг от друга устанавливаются ребра жесткости (снаружи бака). Их изготавливают из металлической полосы толщиной 3 мм. Внутри каждое кольцо стягивается двумя диаметральными усилителями стенок, перпендикулярными друг другу. То же самое делают с торцевыми стенками (усилитель соединяет центры окружностей).

Вся конструкция сваривается. Для установки потребуются опоры. Они будут прилажены к днищу. В этих местах снаружи бака прилаживают дополнительные ребра жесткости из такой же полосы, чтобы под массой ТА днище не деформировалось. На штуцеры нарезается резьба (если соединение с трубами планируется выполнить при помощи муфт). Это можно сделать до их установки на ТА.

Как альтернативу применяют сварное соединение контура. Это неудобно с точки зрения обслуживания. В случае выхода ТА из строя придется резать трубы. Муфту можно раскрутить, а после ремонта смонтировать все заново. Если в качестве змеевика используют сплавы цветных металлов, понадобится аргоновая сварка.

Когда система предполагает использование нескольких спиралей теплообменника, их устанавливают одна внутри другой. То есть диаметр первой меньше диаметра второй. Возможна конструкция с расположением друг над другом, если такое позволяет высота потолков в помещении.

Материалом для бака может служить углеродистая сталь с антикоррозийным покрытием, нанесенным гальваническим методом. Это дешевле, нежели сделать бак из нержавейки. Но последняя прослужит дольше. Единственное уязвимое место – сварочные швы. Их лучше обработать. Естественно, сварочный аппарат должен иметь возможность варить нержавеющую сталь.

В качестве дополнительного оборудования можно врезать электрический ТЭН. Включая его вы сократите время запуска и прогрева системы. Контрольно-измерительные приборы тоже не будут лишними (термометр, контроллер уровня теплоносителя и т.д.). В качестве устройств, обеспечивающих безопасность работы теплоаккумулятора, применяют предохранительный выпускной воздушный клапан. Такая система надежна, долговечна и неприхотлива.

Изготовление змеевика

Для изготовления этого элемента используется медная трубка 20-30 мм диаметром. Форма должна быть цилиндрическая, поскольку всегда являются слабым местом в системах с постоянно циркулирующей водой.

Что бы сделать такую спиральную конструкцию можно использовать простейшее приспособление в виде деревянно-фанерного каркаса, на который наматывается трубка.

С обеих краев трубки нужно приварить или припаять штуцеры с резьбой для дальнейшего подключения их в систему. Для спайки лучше всего использовать мягкий припой.

Проверка герметичности

Теперь необходимо проверить нашу конструкцию на протекание, причем сделать это необходимо под давлением. Во первых система отопления работает в пределах 0.8-3.5 атмосферы, во вторых давление может скакать достаточно резко при быстром прогреве системы и на это необходимо сделать определенный напуск. давления 4 Бар будет достаточно.

Наполняем резервуар водой максимально как только позволяет конструкция. Далее можно применить компрессор или даже автомобильный насос и накачать им необходимое давление. Подсоединить его можно через одно из технологических отверстий, о которых я писал выше.

Оставить в таком состоянии емкость на некоторое время и проверить не проявляется ли вода или сырость на швах.Если такая проблема возникла ее необходимо исправлять.

Теплоаккумулятор для твердотопливного котла

В ситуации, когда нет возможности задействовать постоянный источник энергии для отопления дома любая стоящая идея повышения эффективности системы отопления заслуживает внимания. Так, при отсутствии магистрального газоснабжения, в большинстве своем используются твердотопливные котлы отопления или электрические. К сожалению, несмотря на распространенность и доступность, эти системы не лишены недостатков, одним из которых выступает цикличность работы с большой разницей температур между максимальным нагревом теплоносителя и минимальной температурой воды в системе. Решить эту проблему поможет установка одного дополнительного прибора – теплоаккумулятора, позволяющего оптимизировать работы системы.

Для чего нужен теплоаккумулятор системы отопления

В теплотехнике, как и в других отраслях научно-практических знаний устройства накоплению энергии называются аккумуляторами. Основное их назначение заключается в накоплении необходимого количества излишествующей или специально поставляемой энергии и максимально большом времени хранении этой энергии. Важным качеством аккумуляторов выступает возможность циклического характера хранения энергии с периодами накопления и отдачи потребителям. Не исключение и теплоаккумулятор – в обычном режиме работы он накапливает в себе тепло, какое-то время поддерживает стабильную температуру и в случае необходимости отдает это тепло приборам, обеспечивающим отопления дома.

Промежуточный накопитель тепла с успехом используется как в промышленных, так и индивидуальных системах отопления. Тепловой аккумулятор нашел свое применение в системах с твердотопливными котлами, электрическими нагревательными установками, комбинированными системами с использованием возобновляемых источников энергии. Устройство используется как основной и вспомогательный источник тепла для систем горячего водоснабжения. Тепловой аккумулятор может использовать кроме отдельного нагревательного устройства в виде котла еще и автономно установленный теплонагреватель, обеспечивающий подогрев теплоносителя независимо от работы отопительного котла.

Преимущества и недостатки установки в систему отопления теплового аккумулятора

При включении в систему отопления дополнительного прибора увеличивается и объем теплоносителя. При этом в отличие от конечных приборов – батарей и радиаторов тепловой аккумулятор не отдает тепло, а наоборот, старается его накопить. Сегодня имеется несколько схем включения этой установки в систему, каждая имеет свои специфические задачи и технические решения, но все эти схемы сводятся к одному — сгладить пиковые значения максимума и минимума температуры и обеспечить максимальный промежуток времени расходования тепла.

Из этого исходит то, что включение в схему тепловой установки дома дополнительно большого объема аккумулятора теплоты позволит:

  • Увеличить эффективность работы твердотопливных котлов;
  • Увеличить время обогрева помещений от одной закладки дров, угля или другого вида топлива;
  • Экономить энергоресурсы путем смещения провалов температуры из-за охлаждения теплоносителя;
  • Обеспечить использование дополнительных источников энергии, таких, как солнечные энергоустановки;
  • Создать более высокие условия комфорта — применить схему нагрева воды для горячего водоснабжения;
  • Обеспечить экономию электроэнергии посредством включения ТЭН в период самого экономного тарифа.

Как видно, включение всего одного устройства в схему отопления позволит сэкономить в зависимости от месяца года от 10 до 30% энергоресурсов. Вместе с тем эта установка имеет и свои негативные стороны. Прежде всего, эффективность теплоаккумулятора будет высокой в случае если здание будет иметь хорошую теплоизоляцию. Это важный фактор, влияющий на общий показатель эффективности. Второй момент заключается в том, что включение в схему этого прибора требует дополнительной площади помещений. Нужно учитывать тот факт, что емкости бака обычно равны 500, 800 и даже 1000 литрам, а это довольно большой объем сам по себе, не считая слоя теплоизоляционного материала. Третий момент заключается в том, что для нормального функционирования системы рекомендуется кроме накопителя оснастить систему еще и другими необходимыми устройствами – циркуляционными насосами, датчиками температуры, устройством управления, под чьим руководством и будет происходить большинство процессов.

Основные типы конструкций теплоаккумуляторов

Принципиально различия между основными схемами компоновки устройств заключаются во внутреннем строении бака. В остальном это большой объемный бак вертикальной ориентации. Чаще всего используется именно вертикальная цилиндрическая схема, такое расположение позволяет проще организовывать подключение потребителей и дифференцировать объем по температуре теплоносителя.

Самым простым считается накопитель с прямым подключением контуров. В цилиндр бака на разной высоте подключены контур нагрева теплоносителя и контур конечных приборов отопления.

Эта схема применяется в системах, где используется один тип теплоносителя и нет необходимости разделять контуры котла и приборов отопления. Такие буферные емкости рассчитаны на рабочее давление системы и чаще всего имеют в качестве группы безопасности простой механический клапан. Температура в таком бае может достигать 95 градусов.

Модель со встроенным теплообменником значительно расширяет возможности системы. Чаще всего применяется нижнее расположение теплообменника, выполненного в виде спирали из нержавейки. Для увеличения площади нагрева может использоваться вместо обычной гладкой трубы гофрированная труба. В зависимости от объема системы может быть несколько теплообменников, переключение потока между ними осуществляется при помощи клапанной группы, расположенной за пределами бака.

Эта схема обеспечивает функционирование системы отопления, в которой давление в контуре котла намного выше, чем в контуре емкости и радиаторах отопления. Кроме этого, она обеспечивает использование дополнительных источников энергии, например, солнечной установки. Еще одним вариантом применения накопителя с теплообменником выступает использование разных по типу теплоносителей в котле и контурах батарей.

Буферная емкость, дополненная теплообменником во всю высоту или вторым теплообменником в верхней части нашла свое применение в системе, обеспечивающей горячее теплоснабжение дома. Холодная вода через нижнее подключение поднимается и таким образом нагревается до приемлемой температуры. Этот вариант подходит для помещений со стабильным показателем потребления горячей воды. Температура нагрева составляет 60 градусов, что соответствует нормам горячего водоснабжения.

Самым сложным вариантом накопителя выступает модель со встроенным резервуаром для горячей воды. Такие схемы чаще всего используются в накопителях большого размера, поскольку емкость для горячего водоснабжения выбирается объемом 80-100 литров, а для поддержания температуры на уровне 50-60 градусов дополнительный объем должен быть не меньше 800 литров.

Однако такая схема имеет и большой минус – для нормального функционирования пользование горячей водой и пик выработки тепловой энергии должны быть разнесены по времени, или же забор горячей воды должен быть минимальным.

Топ-10: виды теплоаккумуляторов для отопления, особенности, цена

Десятка самых популярных теплоаккумуляторов для твердотопливных котлов выглядит следующим образом:

  1. Nibe BU – 500.8
  2. ETS 200
  3. HAJDU AQ PT 500
  4. HAJDU AQ PT 1000 C
  5. S-TANK СЕРИИ HFWT -300
  6. S-Tank AT 300
  7. S-TANK АТ AT-1000
  8. HAJDU AQ PT 1000
  9. HAJDU PT 300
  10. S-TANK АТ PRESTIGE -500

В розничной торговле цена может варьироваться от 55 до 200 тысяч рублей. Многие модели белорусских и немецких производителей представлены в виде стальных резервуаров, без кожуха теплоизоляции. В маркировке цифрой указывается объем накопителя.

Схемы подключения теплового аккумулятора к  твердотопливному котлу и системе отопления

Самой простой схемой подключения выступает схема подключения накопителя с прямым контуром.

Резервуар имеет четыре патрубка – верхние для поступления горячего теплоносителя и нижние для подключения обратки. На трубах обратки устанавливаются циркуляционные насосы. Холодный теплоноситель из контура радиаторов поступает в резервуар. Дальше через циркуляционный насос вода поступает в кожух твердотопливного котла, нагреваясь, она обратно попадает в накопитель, только через верхний патрубок. Дальше опять через верхний патрубок, только контура отопления теплоноситель поступает в радиаторы, где и охлаждается. В накопителе в период когда основной объем заполняет остывший теплоноситель активного смешивания горячей и остывшей воды не происходит, зато в батареи идет горячая вода. Но по мере того как топливо начинает гореть более интенсивно в бак поступает больше горячей воды и, таким образом, он заполняется нагретым теплоносителем. Учитывая то, что сам резервуар имеет большой слой теплоизоляции, нагретая вода остывает медленно, что дает возможность поддерживать стабильную температуру в контуре долгое время.

Для частных домов в зависимости от оснащенности системы приборами отопления и горячего водоснабжения применяются 7 основных схем подключения:

  • Схема прямого подключения для твердотопливных агрегатов;
  • Схема с диагональным расположением насосов и трехходовым клапаном;
  • Схема с замкнутым контуром котла;
  • Схема с внешним теплообменником ;
  • Схема с теплообменником системы горячего водоснабжения;
  • Устройство с накопительным баком горячего водоснабжения;
  • Схема с дополнительным подключением солнечного коллектора;

Самодельный теплоаккумулятор: преимущества, конструктив, схема врезки в систему отопления

У народных умельцев усовершенствование системы отопления последнее время становится одной из самых популярных тем. В качестве материала для теплоаккумулятора используются металлические 200 литровые бочки, емкости для технических жидкостей и даже готовые решения – бочки со списанных пожарных машин и армейских водомаслогреек. При этом последние варианты считаются наиболее предпочтительными – емкости уже имеют теплоизоляцию и достаточный объем. Так, с пожарной машины АЦ-40 резервуар имеет емкость 1,5 тонны,  армейский прицеп вмещает 1 тонну воды.

При проектировании используются разные методы расчета, но наиболее быстрый и простой это использование онлайн калькулятора, в который достаточно просто подставить запрашиваемые показатели.

Вместе с тем, несмотря на кажущуюся простоту для правильного расчета и установки теплового аккумулятора для твердотопливного котла также важно правильно подобрать и другое оборудование – насосы, клапаны, краны, управляющее электронное устройство.

Теплоаккумулятор для котла

При проектировании системы отопления основные цели – это комфорт и безотказность. В доме должно быть тепло и уютно, а для этого в радиаторы всегда должен поступать горячий теплоноситель без задержек и скачков температуры.

С твердотопливным котлом это сложно реализовать, ведь не всегда удается вовремя заправить новую порцию дров или угля, а процесс горения сам по себе неравномерен. Исправить ситуацию поможет теплоаккумулятор для котлов отопления.

С простой конструкцией и принципом действия он способен избавить от целого ряда неудобств и недостатков классической схемы отопления.

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

  • Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
  • Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
  • К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
  • Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
  • Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

  • «пустым» – простая утепленная емкость с прямым подключением;
  • со змеевиком или регистром труб в качестве теплообменника;
  • со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

  • Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
  • При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
  • С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
  • При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
  • Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке.
    Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

    Принцип действия теплоаккумулятора

Расчет

Мощность,накапливаемая теплоаккумулятором (ТА), рассчитывается исходя из объема емкости, точнее массы жидкости в ней, удельной теплоемкости жидкости, используемой для его наполнения, и разницы температур, максимальной, до которой может нагреваться жидкость, и минимальной целевой, при которой еще может осуществляться забор тепла от теплоаккумулятора к контуру отопления.

Формула:

  • Q = m*С*(T2-T1);
  • m – масса, кг;
  • С – удельная теплоемкость Вт/кг*К;
  • (Т2-Т1) – дельта температур, конечной и начальной.

Если вода в котле и соответственно в ТА нагревается до 90ºС, а нижний порог берется равным 50ºС, то дельта равняется 40ºС. Если брать в качестве наполнения ТА воду, то одна тонна воды при остывании на 40ºС выделяет примерно 46 кВт*часов тепла.

Объем 0,5 1 1,5 2 3 5
Аккумулируемое тепло при ΔT = 40ºC, кВт/ч 23 46 69 92 138 230

Запасаемой энергии должно хватать для целевого использования теплоаккумулятора.

Для выбора требуемого объема теплоаккумулятора необходимо определить:

  • Время, в течение которого должно хватать накопленной энергии в ТА для покрытия теплопотерь дома;
  • Время, за которое должен нагреваться теплоноситель в ТА;
  • Мощность основного источника тепла.

Для периодической работы котла в течение суток

Если он нужен для перевода работы котла только на ночной или дневной режим, когда тепло поступает в течение ограниченного времени, то мощности ТА должно хватать для перекрытия теплопотерь дома за оставшееся время. В то же время мощности котла должно хватать для нагрева ТА в установленный срок и опять-таки для обогрева дома.

Допустим, что используется твердотопливный котел с закладкой дров только днем в течение 10 часов, расчетные теплопотери дома для самого холодного периода года составляют 5 кВт. В сутки требуется 120 кВт*часов для полного отопления.

Аккумулятор при этом используется в течение 14 часов, это означает, что в нем необходимо аккумулировать 5кВт*14часов =70 кВт*часов тепла. Если брать в качестве теплоносителя воду, то потребуется 1,75 тонны или же объем ТА 1,75 м3. Важно, что и котел при этом должен выдать в течение всего 10 часов всю необходимое тепло, то есть его мощность должна составлять более 120/10 = 12кВт.

Если теплоаккумулятор используется в качестве запасного варианта на случай выхода из строя котла, то запасенной энергии должно хватить хотя бы на сутки или двое для покрытия всех теплопотерь в доме. Если в качестве примера взять все тот же дом на 100 м2, то для его обогрева потребуется 240 кВт*часов за двое суток, а теплоаккумулятор, наполненный водой, должен иметь объем не менее 5,3 м3.

Зато в этом случае не обязательно ТА должен нагреваться в короткий промежуток времени. Достаточно полуторного запаса по мощности котла, чтобы накопить нужный объем тепла за неделю или две.

Расчет приблизительный, без учета снижения тепловой мощности радиаторов в зависимости от температуры теплоносителя и воздуха в помещении.

Схема подключения

Схема подключения

В самом простом случае теплоаккумулятор включается последовательно между котлом и контуром отопления. Между ТА и котлом устанавливается циркуляционный насос, чтобы горячая вода поступала в верхнюю часть ТА, выталкивая холодную воду с нижней части в котел. Между ТА и контуром отопления устанавливается циркуляционный насос для забора горячей воды из верхней части и транспортировки к радиаторам.

Однако при этом существенно поднимается общая теплоемкость системы, и при начальном запуске отопления придется ждать, пока не нагреется весь объем ТА, прежде чем тепло дойдет до радиаторов.

Еще один вариант включения – параллельно котлу отопления. Данный вариант хорошо показывает себя в сочетании с гравитационной системой отопления. Верхний отвод теплоаккумулятора подсоединяется к самой верхней точке раздатки, а в нижнем точк – к котлу.

Недостатки те же, что и в первом случае, нагрев происходит всего объема теплоносителя в системе и в ТА, что существенно увеличивает время на запуск отопления.

Из преимуществ только простота подключения и минимум используемых элементов.

Схема включения с подмешиванием

Лучше всего использовать схему включения с подмешиванием или гидроразвязкой . Используются трехходовые клапаны с термостатом. Теплоаккумулятор при этом устанавливается как отдельный элемент системы, параллельно контуру отопления.

Основная часть автоматики устанавливается на подающем трубопроводе: трехходовой клапан, термостаты, группа безопасности и т.д. По умолчанию трехходовой клапан направляет теплоноситель от котла к радиаторам, пока температура в помещении не достигнет требуемой отметки.

Схема подключения с подмешиванием

Как только необходимости в активном обогреве нет, клапан переводит часть теплоносителя от котла к теплоаккумулятору, сбрасывая лишнее тепло.

При достижении максимальной температуры воды в ТА и целевой температуры в радиаторах, срабатывает датчик, установленный в котле по перегреву, и он отключается. Пока же требуется обогрев или не прогрет теплоаккумулятор, работа котла продолжается.

Если по каким-то причинам котел перестал выдавать номинальную мощность или полностью выключился при снижении температуры на подающей линии, вода из теплоаккумулятора подмешивается в контур отопления, восполняя теплопотери системы.

Использовать можно несколько трехходовых клапанов на раздаче и на обратке и группу термостатов. Как вариант, в продаже имеются готовые сборки для подключения теплоаккумуляторов – блок автоматического подмешивания, например LADDOMAT.

Своими руками

При большом желании можно соорудить аккумулирующую емкость своими руками. В идеале она должна:

  • с запасом выдерживать номинальное давление в системе;
  • иметь расчетный объем;
  • быть защищенной от воздействия коррозии и высоких температур;
  • быть полностью герметичной.
Для изготовления следует брать листовую сталь, желательно нержавеющую толщиной не менее 3 мм, учитывая общую нагрузку и давление.

Стандартная форма ТА – высокий цилиндр с полукруглым основанием и крышкой. Соотношение диаметра и высоты подбирается примерно 1 к 3-4, чтобы способствовать лучшему разделению тепла внутри емкости.

В этом случае с самой верхней точки идет забор горячей воды к радиаторам. Чуть выше центра вода отводится к контуру теплого пола, а в самой нижней точке ТА подключается обратная линия к котлу отопления.

Самостоятельно сварить цилиндрическую емкость практически невозможно. Проще возвести параллелепипед со схожей конфигурацией и соотношением сторон. Все углы следует дополнительно усилить.

Емкость обязательно утепляется. Использовать для этого лучше базальтовую или минеральную вату толщиной не менее 150 мм, для снижения теплопотерь через стенки.

Для установки теплоаккумулятора следует подготовить специальную опорную площадку, фундамент, способную выдержать огромный вес оборудования. Даже сам по себе аккумулятор может весить до 400-500 кг. Если же его объем, например 3 кубометра, то в наполненном виде его вес будет превышать 3,5 тонны.

Российского производства

На российском рынке представлено не так много теплоаккумуляторов отечественного производства, так как лишь недавно они стали активно внедряться в системы автономного отопления.

Модель Дополнительные опции Объем, м3 Рабюочее давление, бар Максимальная температура, ºС Примерная стоимость, руб
Сибэнерго-терм 0.5 6 90 28500
PROFBAK

ТА-ВВ-500

Контур ГВС 0.5 3 90 56000
GidroNova-HA750 Электрический ТЭН 0.75 3 95 58000
ELECTROTHERM ET 1000 A Контур ГВС, дополнительный теплообменник 1.0 6 95 225000

Расчет и подключение теплоаккумулятора для твердотопливного котла

Равномерность работы системы отопления и минимальное время за ее присмотром – мечта каждого владельца собственного дома. Не на последнем месте стоит экономичность. Теплоаккумулятор для отопления (ТА) объединяет и выполняет вышеуказанные функции. Данное специальное устройство самостоятельно в нужный момент уменьшает или увеличивает температуру теплоносителя. В результате достигается тепловой комфорт в отапливаемых помещениях. Вмешательство человека в этом процессе исключается. О том, как подключить теплоаккумулятор к твердотопливному котлу будет рассказано далее.

Теплоаккумулятор для домашней системы отопления

Назначение теплоаккумулятора

Установленный в системе отопления он в автоматическом режиме :

  • накапливает излишнее тепло;
  • отдает накопленное тепло теплоносителю в нужный момент;
  • предотвращает закипание воды в котле при отсутствии электроэнергии;
  • обеспечивает работу котла без вмешательства человека.

Буферная емкость предназначена для работы в автоматическом режиме

В теплоаккумуляторе накопителем излишков тепла является буферная емкость для воды. (На фото красная). Представляет собой ёмкость для воды со змеевиком, укрытую теплоизоляцией. Пока горят дрова, она накапливает избытки тепла. Как только котел перестает выдавать нужную температуру, излишнее тепло из этой емкости отдается в систему отопления. Вода в радиаторах не остывает. Система отопления в домах не устанавливается без электрических насосов, которые обеспечивают циркуляцию теплоносителя. Не трудно представить, что происходит в момент перебоев с электроэнергией. Дрова горят, тепло выделяется, а вода неподвижно стоит в трубах. Начинается ее закипание в котле.

Если этот момент упустить, то возможен взрыв со всеми вытекающими последствиями. Теплоаккумулятор для отопления препятствует этому. Пока горит топливо, его приходится периодически добавлять. Если не сделать это вовремя, котел потухнет. Чем это опасно в сильные морозы, знает каждый. Имея ТА процесс между закладками дров увеличивается в разы. При этом не создается опасность размораживания системы из-за затухания котла.

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие :

  • давление в системе отопления;
  • объем буферной емкости;
  • наружные размеры и вес;
  • оснащение дополнительными теплообменниками;
  • возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении. Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды.

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно. Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления.

Важно. Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные :

  • мощность котла, кВт;
  • время активного горения топлива;
  • тепловая мощность обогрева дома, кВт;
  • КПД котла;
  • температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м 2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды :

m=Q/1,163×∆t

где:
m – масса воды в емкости (кг);
Q – количество тепла (Вт);
∆t – разность температуры воды в трубе подачи и «обратке» (°С);
1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м 3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м 2 надо установить ТА емкостью 1,4 м 3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле :

W = m×c×∆t ( 1 )

где:
W – количество необходимого тепла для нагрева теплоносителя;
m – масса воды;
c – теплоемкость;
∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:
m = W/(c×∆t) ( 2 )

Поскольку КПД котла известен, уточняем формулу (1) и получаем
W = m×c×∆t×k ( 3 )
откуда находим уточненную массу воды
m = W/(c×∆t×k) ( 4 )

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано
8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло
50 – 21,5 = 28,5 кВт
сохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем
28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м 3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Совет. Для более точного расчета объема буферной емкости лучше обратиться к специалистам.

Способы подключения

Подключение теплоаккумулятора к твердотопливному котлу осуществляется различными способами.

Но в любом случае существует ряд правил, соблюдение которых обязательно :

  • все соединения в системе должны быть резьбовыми или фланцевыми;
  • рекомендуется установка запорной арматуры на магистрали ТА;
  • оснащение КИП входов и выходов ТА;
  • установка фильтров очистки на входах;
  • установка манометра и предохранительного клапана на ТА;
  • предусмотреть установку клапана воздухоотводчика.

План подключения теплоаккумулятора к твердотопливному котлу

Соблюдение этих требований обеспечивает работоспособность и безопасность всей системы отопления. Обвязка твердотопливного котла с теплоаккумулятором осуществляется по различным схемам. На фото показана одна из них. По своей сути она является упрощенной базовой моделью системы отопления. Поняв принцип ее действия можно приступать к самостоятельному монтажу.

Как выполняется обвязка смотрите на видео:

Смесительный узел котлового контура предотвращает попадание холодной воды в котел. В то же время аналогичный узел контура отопления при необходимости подает часть горячего теплоносителя в систему для поддержания в ней заданной температуры.

Балансировочный вентиль позволяет обеспечить одинаковый нагрев всех приборов отопления, на каком бы удалении от котла они не находились. При наличии дополнительных змеевиков и солнечного коллектора на крыше ТА на определенное время превращается в термоаккумулятор. Это позволяет снизить расход топлива для котла. Схема подключения теплоаккумулятора к твердотопливному котлу практически не изменяется.

Схема подключения теплоаккумулятора к твердотопливному котлу

К сведению. Теплоаккумулятор для котлов отопления можно не только подключить, но и изготовить своими руками, что многими уже опробовано.

Теплоаккумулятор для твердотопливного котла позволяет сжигать топливо с максимальным КПД, и увеличивает время между заброской дров. Наряду с ощутимой экономией топлива и комфортной температурой отапливаемых помещений это устройство становится востребованным в каждой системе отопления. Подключение теплоаккумулятора к твердотопливному котлу своими силами больших трудностей не создает.

Видео по теме:

Ссылка на основную публикацию
