Теплоаккумулятор для котлов отопления

Содержание

Теплоаккумулятор для котла

Особенности установки теплоаккумуляторов

Все монтажные работы проводят по ранее утвержденному проекту в соответствии с рекомендациями производителя отопительного оборудования.

При этом следует учитывать особенности выполнения монтажных работ:

  1. Поверхность накопительного резервуара необходимо изолировать от потерь тепла в обязательном порядке.
  2. На трубопроводах, по которым циркулирует вода (отводящим и подводящим), следует установить термометры.
  3. Аккумуляторные емкости объемом свыше 500 литров в большинстве случаев не проходят в дверной проем. В таких случаях следует использовать разборные конструкции или же установить несколько аккумуляторов меньшего объема.
  4. В самой нижней точке емкости не помешает установка дренажного канала. Он пригодится, когда придется полностью слить воду.
  5. На трубопроводах, по которым вода поступает в емкость, желательно поставить сетчатые фильтры. Они предотвратят попадание внутрь крупных включений (окалины от сварки, попавшие в систему минералы и прочее).
  6. Если в верхней части емкости не предусмотрен клапан, отводящий воздух, то его следует установить в верхней точке выводящего патрубка.
  7. На магистрали рядом с аккумулятором необходимо вмонтировать манометр и предохранительный клапан.

Если вы являетесь владельцем твердотопливного котла и пока еще не приобрели теплоаккумулятор, подумайте об этом. Вы не только продлите срок службы своего отопительного оборудования, но и существенно сэкономите на топливе.

Функциональность аккумуляторов тепла

Принцип действия оборудования состоит в том, что во время работы котла часть тепла используется для нагрева теплоносителя из дополнительной емкости. Подключенный бак имеет хорошую теплоизоляцию и прекрасно сохраняет полученное тепло. После отключения котла вода в системе отопления остывает, и приборы контроля включают насос, подающий горячую воду из аккумулирующей емкости.

Эти циклы продолжаются до тех пор, пока температура воды в дополнительном баке остается достаточно высокой. Общая продолжительность функционирования системы без включения котла зависит от объема дополнительной емкости. На практике она позволяет нагревать помещения от нескольких часов до 2-х суток.

Теплоаккумулятор выполняет следующие функции:

  1. Накапливает тепло, поступающее от котла системы, и отдает его со временем для обогрева комнат помещения.
  2. Предупреждает возможность перегрева котла, отбирая излишки тепла обменника.
  3. Позволяет легко скомбинировать разные отопительные приборы (электрические, газовые, твердотопливные) в общую систему.
  4. Способствует улучшению работы отопительного оборудования, снижая расход топлива и улучшая КПД.
  5. В системах с твердотопливными котлами позволяет исключить постоянный контроль за состоянием отопительного оборудования. Разогрев теплоноситель в дополнительной емкости, владельцы жилья могут забыть о необходимости постоянной загрузки топлива в котел.
  6. Является источником горячей воды для бытовых нужд.

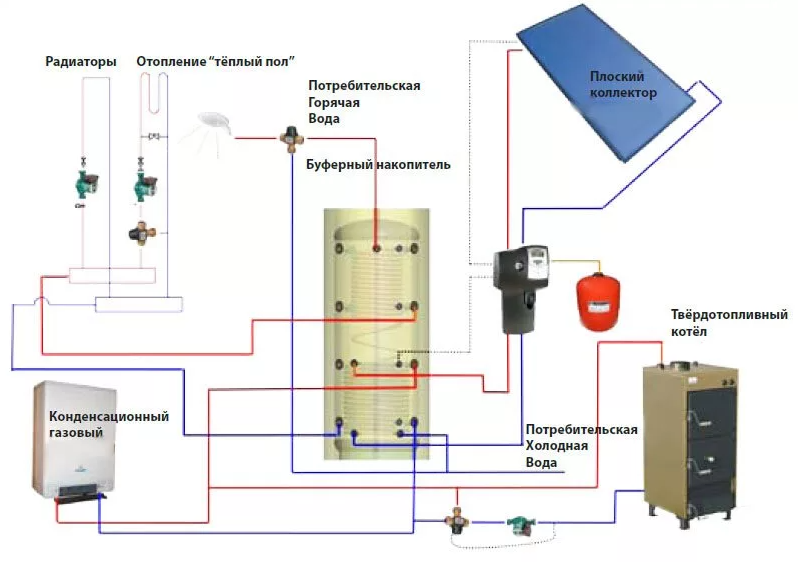

Схема системы отопления

Насколько выгодна система отопления с теплоаккумулятором, можно рассмотреть на таком примере.

Предположим, что в системе теплоснабжения установлен котел мощностью 10 кВт. Через каждые 3 часа необходимо загружать дрова. Это никак не вписывается в планы владельцев жилья. Чтобы удлинить перерывы между загрузками, необходимо использовать котел большей мощности. Но в этом случае возможно закипание теплоносителя, поскольку система не успеет отобрать все выработанное тепло.

Подключение теплоаккумулятора емкостью около 200 литров легко решает проблему. Оборудование позволяет накопить 110 кВт энергии при условии полных и частых загрузок котла. Впоследствии аккумулированное тепло будет поддерживать комфортную температуру в помещении около 10 часов. Загрузка котла топливом все это время не нужна.

Что такое теплоаккумулятор буферная емкость и его назначение.

Назначение теплоаккумулятора (ТА) будет легче описать на нескольких примерах-задачах.

Задача первая. Система отопления построена на основе твердотопливного котла. Постоянно отслеживать температуру теплоносителя на подаче и вовремя подбрасывать дрова нет возможности, в результате чего температура подачи то превышает нужную нам, то снижается ниже нормы. Как обеспечить поддержание требуемой температуры теплоносителя?

Задача вторая. Дом отапливается электрокотлом. Электроснабжение – двухтарифное. Как снизить затраты на электроэнергию, уменьшив энергопотребление днем и увеличив ночью?

Задача третья. Имеется система отопления, в которой тепло вырабатывается теплогенераторами, работающими на различных видах топлива и энергии – напр. газе, электричестве, солнечной энергии (гелиоколлекторы), энергии земли (тепловой насос). Как обеспечить их эффективную работу без потерь выработанного тепла, когда в нем нет потребности, при этом обеспечить дом теплом в период пикового энергопотребления?

Не особо вдаваясь в теорию теплотехники, для всех задач напрашивается решение в виде установки в систему буферной емкости, которая служила бы резервуаром для теплоносителя и в которой его температура поддерживалась бы на заданном уровне. Именно такой буферной емкостью и является теплоаккумулятор. Для решения этих задач, теплоаккумулятор обычно включается «в разрыв» системы с образованием котлового и отопительного контуров. Условная схема включения теплоакумулятора в систему отопления изображена ниже на рисунке.

Рис. Принципиальная схема включения буферной емкости (теплоакумулятора)

С различными способами включения буферной емкости в систему отопления можно ознакомиться в статье «Схемы подключения теплоаккумулятора».

В настоящее время тепловые аккумуляторы чаще всего используются в системых отопления с твердотопливными котлами. В этих системах использование теплоаккумулятора позволяет реже загружать топливо, обеспечить комфортное обеспечение теплом независимо от колебаний температуры теплоносителя на выходе из котла. Часто буферные емкости устанавливаются с электрокотлами для экономии средств за счет пониженного ночного тарифа и в комбинированных системах с одновременным использованием твердотопливных и электрических котлов. Теплоаккумулятор (ТА) бывает полезным в системах и с газовыми котлами, особенно, когда минимальная тепловая мощность котла превышает тепловую нагрузку объекта. За счет более продолжительных периодов «загрузки» ТА (нагрева теплоносителя) удаётся избежать «тактования» котла.

Кроме использования в качестве буферной емкости, ТА выполняет функцию гидравлического разделителя. Особенно это свойство теплоаккумулятора востребовано в системах с генераторами тепла, работающих на различающихся видах энергии (в т.ч. альтернативной). Как правило, эти источники тепла работают на специальных теплоносителях, которые не допускают смешения с другими типами, требуют уникального температурного и гидравлического режима, часто несовместимого с режимами контура отопления (радиаторного, теплого пола). Так, например, диапазон температур теплового насоса составляет обычно

5°C, а в контуре распределения тепла диапазон температур может быть значительно больше (10-20°С). Для разделения контуров, теплоаккумулятор может быть оборудован дополнительными встроенными теплообменниками.

Как рассчитать объём теплоаккумулятора

При желании в интернете легко найти методики расчёта объёма теплоаккумулятора, но меня ни одна из них не устроила.

Некоторые «специалисты» рекомендуют умножать максимальную мощность имеющегося котла в киловаттах на какой-то коэффициент, причём этот коэффициент на разных сайтах отличается в два раза и более — от 25 до 50. По моему — бред полный. Просто потому, что полученный результат не имеет никакого отношения ни к вашему конкретному дому, ни к вашим пожеланиям как часто вам хочется топить котёл.

Нормальная методика учитывает все факторы: и климат в вашей местности, и теплоизоляцию дома, и ваши представления о комфорте. По-хорошему, этот расчёт также нужно будет провести много раз для разных температурных режимов, и выбрать максимальный объём теплоаккумулятора. И, кстати, мощность котла в правильной методике получается в результате расчётов, а не по принципу «какой был, такой и поставили». Но всё это достаточно сложно, и подходит скорее для котельных, а не для частного домовладения.

Я поступил гораздо проще. Я делал расчет теплоаккумулятора для твердотопливного котла следующим образом.

  1. Надо оценить количества тепла, которое требуется дому за сутки. Это самая сложная и ответственная часть работы. Опять таки можно углубиться в расчёты (в учебниках для строительных вузов можно найти все необходимые методики). Но,если есть возможность, то проще и надёжнее провести непосредственное измерение — просто протопив дом в холодную погоду и измерив количество использованного топлива. Мой дом сравнительно небольшой — немного меньше 100 кв. м, и довольно теплый. Поэтому у меня получилось, что при температуре на улице около 0 градусов, для поддержания комфортной температуры требуется с солидным запасом 50 кВт*ч, для — 10 градусов — 100 кВт*ч, для — 20 градусов — 150 кВт*ч.
  2. Выбрать котёл очень просто. Самые распространённые котлы имеют мощность порядка 25 кВт и с одной максимальной загрузки дают эту мощность порядка 3 часов. Следовательно одна растопка даёт порядка 75 кВт*ч тепла. Для нулевой температуры, таким образом, даже одной полной загрузки мне будет многовато. А для -20 градусов вполне достаточно будет топить 2 раза в сутки. Меня этот вариант вполне устроил.
  3. Теперь собственно объём теплоаккумулятора. Теплоёмкость воды 4,2 кДж на литр на градус. максимальная тепмература в теплоаккумуляторе — 95 градусов, комфортная температура воды в системе отопления — 55 градусов. То есть, 40 градусов разницы. Другими словами, 1 литр воды в теплоаккумуляторе может накопить 168 кДж тепла, или 46 Вт*ч. А 1000 литров, соответственно — 46 кВт*ч. Отсюда следует, что для того, чтобы сохранить тепло от одной полной загрузки котла мне нужен теплоаккумулятор на 1500 литров. Это всё с запасом. На самом деле, требуется немного меньше, но после изучения цен на буферные ёмкости я решил этим пренебречь.

Этот расчёт означает, что в сильные морозы мне приходится топить котёл два раза в сутки, а в очень сильные — и три раза. Причём делать это нужно равномерно в течение суток: утром и вечером или утром, в начале вечера и перед сном. А когда больших морозов нет, я топлю котёл всего один раз — в любое время суток.

Конечно, если поставить теплоаккумулятор ещё больший по объёму, то можно сделать свою жизнь ещё комфортнее. Но тут уже приходится сталкиваться и с тем, что для большой бочки нужно много места.

Преимущества и недостатки

Система отопления с теплоаккумулятором, в которой источником тепла служит твердотопливная установка, имеет массу достоинств:

  • Повышение комфортных условий в доме, поскольку после сгорания топлива система отопления продолжает обогревать дом горячей водой из бака. Не нужно вставать среди ночи и загружать порцию дров в топку.
  • Наличие емкости защищает от закипания и разрушения водяную рубашку котла. Если внезапно отключили электричество или термостатические головки, установленные на радиаторах, перекрыли теплоноситель по причине достижения нужной температуры, то источник тепла будет нагревать воду в баке. За это время может возобновиться подача электричества или будет запущен дизель-генератор.
  • Исключена подача холодной воды из обратного трубопровода в раскаленный чугунный теплообменник после внезапного включения циркуляционного насоса.
  • Теплоаккумуляторы могут использоваться как гидравлические разделители в системе отопления (гидрострелки). Это делает работу всех ветвей схемы независимыми, что дает дополнительную экономию тепловой энергии.

Более высокая стоимость монтажа всей системы и требования к размещению оборудования – это единственные недостатки применения аккумулирующих емкостей. Однако за этими вложениями и неудобствами последуют минимальные эксплуатационные затраты в долгосрочной перспективе.

Рекомендуем:

Как сделать отопление в частном доме — подробное руководство Как подобрать расширительный бак для системы отопления Как выбрать и подключить мембранный расширительный бак

Расчет емкости теплоаккумулятора

Методика, по которой производится расчет, может быть разной в зависимости от схемы применения. Вот примерная схема подсчетов:

  1. Определение максимальной загрузки топлива. Например, в топку вмещается 20 кг дров. 1 кг дров способен выделить 3,5 кВт·ч энергии. Таким образом, при сжигании одной закладки дров котел отдаст 20·3,5=70 кВт·ч тепла. Время, за которое сгорает полная закладка, можно определить опытным путем или рассчитать. Если мощность котла, например, 25 кВт 70:25=2,8 ч.
  2. Температура теплоносителя в отопительной системе. Если система уже смонтирована, достаточно измерить температуру на входе и выходе и определить теплопотери.
  3. Определение желательной частоты загрузки. Например, возможна загрузка утром и вечером, а днем и ночью обслуживать котел нет возможности.

Расчет теплоаккумулятора

Если за час теплопотери помещения, например, составляют 6,7 кВт, то за сутки это составит 160, кВт. В рассматриваемом примере это составляет немногим больше, чем две закладки топлива. Как было определено выше, одна закладка дров сгорает около 3 часов, выделяя 70 кВт·ч тепловой энергии.

Потребность на обогрев дома 6.7·3=20,1 кВт·ч, запас аккумулирующего бака составит 70-20,1=49,9, то есть примерно 50 кВт·ч. Этой энергии хватит на период 50:6,7 – это около 7 ч. Значит на сутки требуется две полных заклаки и одна неполная.

Исходя из этих расчетов, рассмотрев несколько вариантов, останавливаемся на таком: в 23 часа делается неполная загрузка, в 6.00 и 18.00 – полная. Если начертить график уровня заряда теплоаккумулятора, видно, что максимальный заряд приходится на 60 кВт·ч в 9 утра.

Так как 1 кВт·ч=3600 кДж, запас должен составить 60·3600=216000 кДж тепловой энергии. Запас по температуре (разность максимального показателя воды и необходимого показателя подачи) 95-57=38°С. Теплоемкость воды 4,187 кДж. Таким образом, 216000/(4,187·38)=1350 кг. В этом случае необходимый объем теплоаккумулятора составит 1,35 м3.

Рассмотренный пример дает общее представление о том, как производится расчет емкости аккумулирующего бака. В каждом отдельном случае необходимо учитывать особенности отопительной системы и условия ее эксплуатации.

Особенности установки теплоаккумулятора

Перед установкой оборудования должен быть составлен детальный проект. Необходимо учесть все требования производителей отопительного оборудования. При установке накопительного резервуара должны соблюдаться следующие правила:

  • Поверхность емкости должна иметь надежную теплоизоляцию.
  • На входе и выходе должны быть установлены термометры для контроля температуры воды.
  • Объемные баки чаше всего не вписываются в дверной проем. Если нет возможности внести резервуар до окончания строительства, придется использовать разборный вариант или несколько баков поменьше.
  • На входной трубе желательно наличие фильтра грубой очистки.
  • Рядом с резервуаром должны быть вмонтированы предохранительный клапан и манометр. В самом баке также должен быть воздухоотводящий клапан.
  • Должна быть предусмотрена возможность слива воды из бака.

Использование теплоаккумулятора в системе с твердотопливным котлом увеличивает эффективность работы теплогенератора и срок его службы, а также позволяет более экономно расходовать топливо. Возможность более редкой закладки топлива делает пользование отопительным котлом удобнее для потребителя. Расчет необходимой емкости аккумулирующего резервуара должен учитывать тип котла, особенности отопительной системы и условия ее эксплуатации.

Несмотря на простоту устройства, и очевидность пользы от использования теплоаккумуляторов, данный вид оборудования пока не очень распространен. В этой статье мы постараемся рассказать о том, что такое аккумулятор тепла и преимущества, которые приносит его использование в системах отопления.

Применение аккумуляторов тепла

Существует несколько методик расчета объема резервуара. Практический опыт показывает, что в среднем на каждый киловатт мощности отопительного оборудования дополнительно необходимо 25 литров воды. КПД твердотопливных котлов, которые включает в себя система отопления с аккумулятором тепла, возрастает до 84%. За счет нивелирования пиков горения экономится до 30% энергоресурсов.

При использовании резервуаров для снабжения бытовой горячей водой не возникает перебоев в «часы пик». Ночью же, когда потребности сводятся к нулю, теплоноситель в баке аккумулирует тепло и утром снова обеспечивает все потребности в полном объеме.

Сохранить температуру позволяет надежная теплоизоляция устройства вспененным полиуретаном (пенополиуретан). Дополнительно предусмотрена возможность установки ТЭНов, что помогает быстро «нагнать» нужную температуру в случае крайней необходимости.

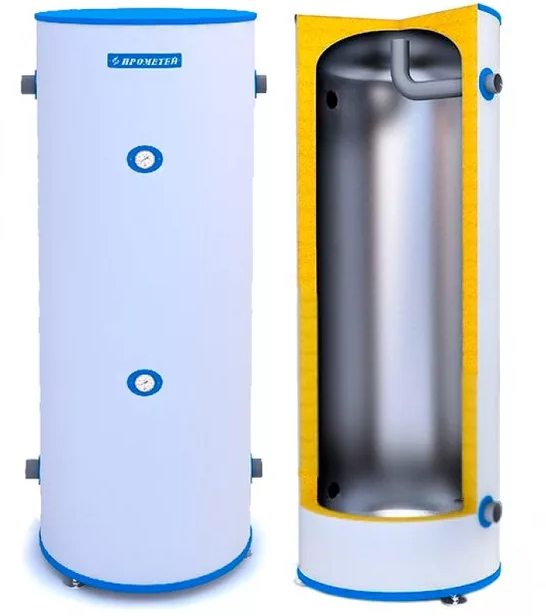

Теплоаккумулятор в разрезе

Аккумулирование тепла рекомендовано в случаях:

  • большой потребности в горячем водоснабжении. В коттедже, где проживает более 5 человек, и установлено два санузла, это реальный способ улучшить бытовые условия;
  • при использовании твердотопливных котлов. Аккумуляторы сглаживают работу отопительного оборудования в час наибольшей нагрузки, отбирают излишки тепла, предотвращая закипание, а также увеличивают время между закладками твердого топлива;
  • при пользовании электрической энергией по раздельным тарифам для дневного и ночного времени суток;
  • в случаях, когда установлены солнечные или ветровые батареи накопления электрической энергии;
  • при использовании в системе теплоснабжения циркуляционных насосов.

Данная система прекрасно подходит для помещений, обогреваемых с помощью радиаторов или теплого пола. Ее преимущества в том, что она способна накапливать энергию, получаемую от разных источников. Комбинированная система энергообеспечения позволяет выбрать наиболее оптимальный вариант получения тепла на данном отрезке времени.

1 Исходные данные для проектирования

Микрорайон
застроен девятью двух, трех, а также
четырех секционными девятиэтажными
зданиями. План секции изображен на
рисунке 3.1. В каждой квартире установлены:
мойка со смесителем, умывальник со
смесителем, ванна со смесителем и душем.
Высота типового этажа здания принята
3 метра. Количество жителей в квартире
определено исходя из нормы общей площади
на одного человека f = 17 м2.
Общее количество жителей в одной секции
здания составит 147 человек, в микрорайоне

3822 человека.

Общая
полезная площадь жилых зданий микрорайона
составляет 64650 м2.
Расчетная температура наружного воздуха
для проектирования систем отопления
.
Температура сетевой воды для точки
излома повышенного температурного
графика в подающем трубопроводе
,
в обратном трубопроводе
.
Расчетная температура сетевой воды в
подающем трубопроводе
,
в обратном трубопроводе
.
Температура холодной водопроводной
воды на входе в водоподогреватель
.
Температура горячей воды на выходе из
водоподогревателя
.
Гарантированный напор городского
водопровода на вводе в ЦТП
.

Особенности конструкции теплоаккумулятора

Устройство представляет собой цилиндрическую емкость, выполненную из нержавейки или черной стали. Габариты емкости зависят от его объема, который варьируется от нескольких сотен до десятков тысяч литров. Из-за больших объемов такое устройство сложно разместить в уже имеющейся котельной, поэтому нередко приходится ее достраивать. Существуют модели как с заводской теплоизоляцией, так емкости без неё.

При монтаже теплоаккумулятора нужно учитывать, что толщина утеплителя составляет 10 см. После него сверху на бак надевается кожаный кожух. Внутри емкости находится теплоноситель, который при сгорании топлива в котле быстро нагревается и долго сохраняет тепло за счет слоя утеплителя. После остановки работы котла накопитель отдает свое тепло в помещение, обогревая его. По этой причине растапливать котел будет необходимо не так часто, как раньше.

По своему устройству емкости теплоаккумулятора бывают:

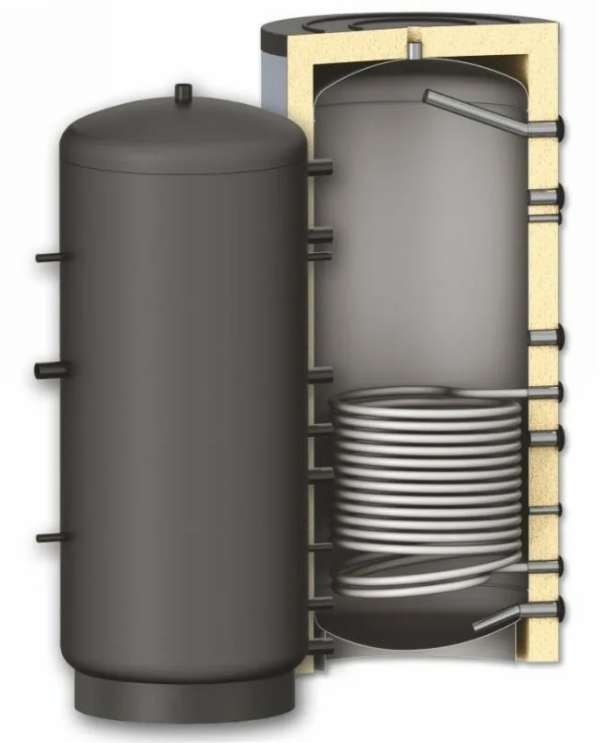

  • с расположенным внутри бойлером. Такая конструкция создана для обеспечения жилья горячей водой из автономного источника;

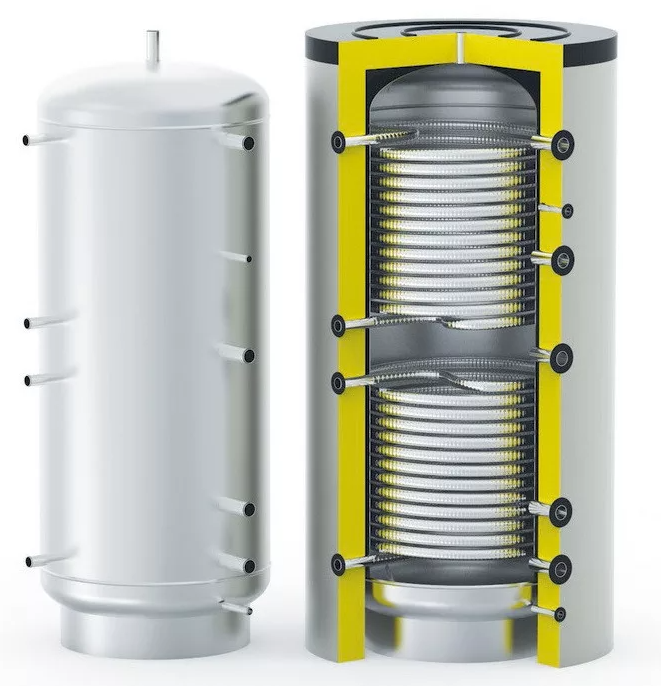

  • с одним или двумя теплообменниками;
  • пустыми (без теплоносителя).

Для подключения накопителя к котлу и системе отопления дома предусмотрены резьбовые отверстия.

Предыстория

Так получилось, что некоторое время назад я приобрёл частный дом на некотором «удалении от цивилизации». Удалённость от цивилизации определяется главным образом тем, что газ там отсутствует в принципе. А разрешённая мощность электрического подключения не предоставляет технической возможности отапливать дом электричеством. Единственным реальным источником тепла в зимнее время является использование твёрдого топлива. Другими словами, дом был оборудован печкой, которую прежний хозяин топил дровами и углём.

Если кто-то имеет опыт использования печки, то ему не нужно объяснять, что это занятие требует постоянного контроля. Даже в не слишком холодную погоду невозможно заложить в печку дрова один раз и «забыть» про неё. Если положить слишком много дров, то в доме станет жарко. А после прогорания топлива, дом всё-равно быстро остынет. Волей-неволей, для поддержания комфортной температуры нужно постоянно подкладывать дрова понемногу. А в сильные морозы печь нельзя оставить без присмотра даже на 3-4 часа. Если не хочешь проснуться утром в холодном помещении, будь добр хотя бы один раз за ночь к печке подойти…

Разумеется у меня желания работать кочегаром не было. И поэтому я сразу же стал думать о более удобном способе отопления. Конечно, при невозможности использования газа или электричества, таким способом могла стать только современная система отопления на твёрдом топливе, состоящая из твердотопливного котла, теплоаккумулятора и простейшей автоматики для включения и выключения рециркуляционного насоса.

Чем современный котёл лучше обычной печки? Он занимает намного меньше места, в него можно заложить больше топлива, он обеспечивает лучшее сгорание этого топлива при максимальной загрузке, и теоретически с его помощью можно большую часть тепла оставить в доме, а не выпустить в трубу. Но в отличие от печки, твердотопливный котёл практически не возможно использовать без теплоаккумулятора. Я так подробно об этом пишу, потому что знаю множество людей, которые пытались отапливать дом такими котлами, подключая их напрямую к трубам отопления. Ничего хорошего у них не получилось.

Что же такое теплоаккумулятор или, как его ещё называют, буферная емкость? В простейшем случае это просто большая бочка с водой, стенки которой имеют хорошую теплоизоляцию. Котёл за два-три часа своей работы нагревает воду в этой бочке. А потом эта горячая вода циркулирует по системе отопления до тех пор, пока не остынет. По мере остывания, котёл нужно разжигать снова. Простейший теплоаккумулятор легко сделает любой сварщик. Но я, после непродолжительных раздумий, от этой идеи отказался и купил готовый. Поскольку живу я в Украине, то обратился в компанию «Теплобак» и ни разу не пожалел: здесь аккумулирующие баки делают профессионально и очень качественно.

В зависимости от объёма теплоаккумулятора, мощности котла и того, сколько тепла нужно дому, котёл приходится топить не постоянно, а один-два раза в сутки, или даже раз в двое-трое суток.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

  • мощность котла, кВт;
  • время активного горения топлива;
  • тепловая мощность обогрева дома, кВт;
  • КПД котла;
  • температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м 2. время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

где:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м 3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м 2 надо установить ТА емкостью 1,4 м 3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) ( 2 )

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k ( 3 )откуда находим уточненную массу водыm = W/(c×∆t×k) ( 4 )

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м 3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Совет. Для более точного расчета объема буферной емкости лучше обратиться к специалистам.

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие:

  • давление в системе отопления;
  • объем буферной емкости;
  • наружные размеры и вес;
  • оснащение дополнительными теплообменниками;
  • возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления

Важно

Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла

Как выбрать надежный теплоаккумулятор для котла. Рейтинг лучших

Для того, чтобы правильно и экономично работала автономная обогревательная система, необходимо установить теплоаккумулятор для котлов. Это позволяет значительно сократить затраты не только на топливо, но и становится выгоднее содержать дом.

Перед тем, как выбрать необходимый теплонакопитель для своей отопительной системы необходимо изучить принцип работы, где его можно установить и какой именно подходит теплоаккумулятор, ведь они бывают разных видов.

Фото: stovesonline.co.uk

Что такое теплоаккумулятор

Теплоаккумулятор – это буферное устройство, которое накапливает избыточный ресурс, снабжён патрубками для подключения контуров генерации тепла. То, что он сохранил, затем используется в системе отопления во время промежутка плановых загрузок основного топлива.

Если вы правильно подобрали и подключили устройство, то это даёт возможность значительно снизить затраты на приобретение топлива (вплоть до 50 процентов), поэтому можно переходить вместо 2-х загрузок в день на 1.

Буферное устройство кроме того, что имеет функцию аккумулирования тепла, ещё защищает чугунный котёл от возможного появления трещин при перепаде температур в системе водоснабжения.

Принцип действия

Теплоакумулятор для котлов имеет простую схему функционирования. От агрегата любого типа топлива к верхней части устройства подводят трубу, по которой в накопительную ёмкость попадает горячая вода.

Когда вода остывает, то опускается к кольцевому насосу, который её подаёт назад в магистральную трубу, и вода возвращается к отопительному устройству для очередного цикла.

Если установить теплоаккумулятор, то это предупредит перегревание воды, когда агрегат работает на максимальную мощность, обеспечит теплообмен и экономичный расход топлива. Поэтому уменьшается нагрузка на систему отопления, и увеличивается срок её эксплуатации.

Котёл с любым видом топлива имеет ступенчатую работу, время от времени включается и выключается, достигая необходимой температуры. Работа останавливается, носитель тепла оказываясь в резервуаре, заменяется горячей жидкостью.

Она не охладилась потому, что есть теплоаккумулятор для котла отопления. Если случится так, что котёл отключится и станет неактивным до очередной загрузки топлива, то радиаторы некоторое время ещё будут горячими, и вода в кране тоже будет тёплой.

Разновидности аккумулирующих моделей

Накопители функционируют одинаково, но различаются своей конструкцией, поэтому выделяют следующие виды накопительного устройства:

  • пустотелый (не имеет внутреннего теплообменника);
  • с 1 или 2-мя теплообменниками (обеспечивает корректную работу агрегата);
  • со встроенным бойлером небольшого диаметра.

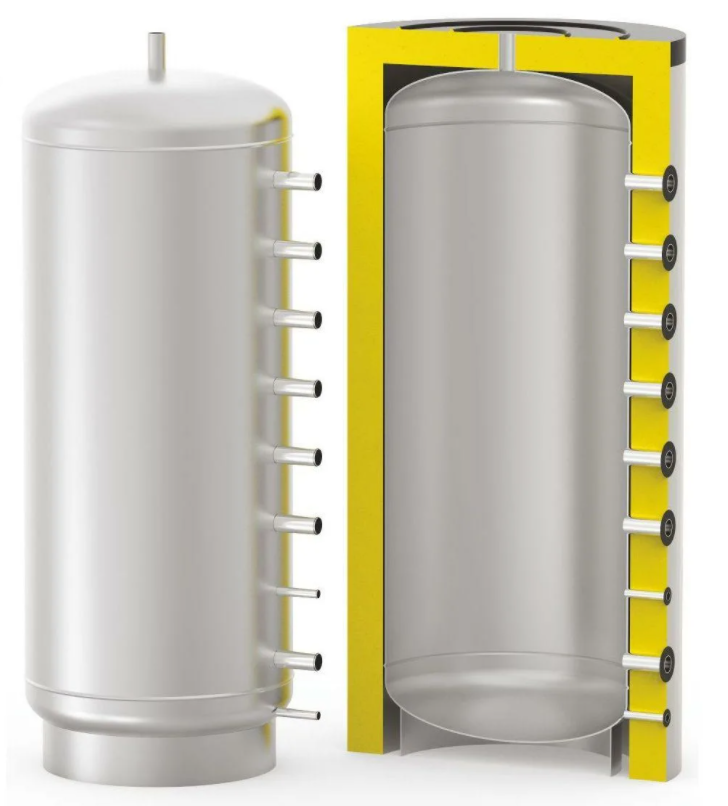

Пустотелые теплоаккомуляторы – самые простые, имеют низкую стоимость. Их можно подсоединить к одному или нескольким агрегатам. Также можно установить дополнительный греющий элемент, который функционирует на электроэнергии. Теплоаккумулятор гарантирует хороший прогрев жилого помещения, уменьшает вероятность перегрева носителя тепла и осуществляет безопасное функционирование системы.

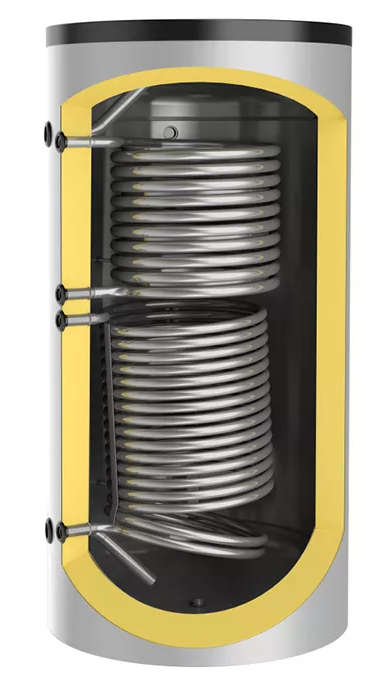

Теплоаккумулятор с одним или двумя змеевиками – это передовой тип устройства с широким спектром использования. Теплообменник, который находится вверху, отбирает тепловую энергию. Тот, который внизу, интенсивно прогревает буферную емкость.

Тепловой буферный агрегат стоит значительно дороже, чем пустотелый, но это вполне оправдано. Устройство значительно увеличивает функциональность и эффективность работы системы.
Накопитель со встроенным баком накапливает вырабатываемое сверх нормы тепло и снабжает горячей водой.

Когда необходим теплоаккумулятор

Тепловой аккумулятор применим к разным типам котлов. В основном, его используют в гелиосистеме, с твердотопливными и электрокотлами.
Система с коллекторами позволяет применять ежедневно энергию солнца в быту. Если не использовать тепловой аккумулятор, то комплекс не будет полноценно работать, потому что энергия от солнца поступает неравномерно.

Фото: termocom-spb.ru

Накопители используют в отопительных системах с котлами на твёрдом топливе. Буферное устройство позволяет обеспечить теплом в момент перехода агрегата в пассивный режим. Бак должен быть большого размера, чтобы накопить значительный объём тепла, а затем его использовать рационально.

При работе с электрическим оборудованием бак необходимо размещать в непосредственной близости с котлом. Стоит отметить, что такой вариант отопления занимает много места, для него требуется отдельное помещение и он очень затратный – может окупиться только через 2-5 лет.

Сократить значительные расходы на электроэнергию можно если буферная ёмкость имеет хорошую вместительность, используя оборудование в ночное время или в выходные.

Где установить в системе отопления

Чтобы использовать накопительный бак в системе отопления, его необходимо учесть на стадии проектирования. К теплоаккумулятору должен быть свободный доступ и лучше разместить его близко к котлу.
Специалисты рекомендуют для теплоаккумулятора сделать постамент (отдельный фундамент), потому что заполненное устройство будет иметь значительную массу.
На данный момент отсутствуют общие схемы установки тепловых аккумуляторов, многие руководствуются личным опытом.

Можно ли сделать своими руками

Собрать теплоаккумулятор для котлов отопления можно своими руками. Для этого необходимо взять стальной бак или приобрести листы из нержавеющей стали с толщиной более 2 мм, сварить ёмкость в виде цилиндра (вертикальный бак).

Чертеж аккумулятора

Потребуется труба из меди диаметром 2-3 см и длиной 8-15 м. Её нужно согнуть в виде спирали и поместить внутрь резервуара. Здесь аккумулятор – это верхняя часть ёмкости. В ёмкости устанавливаются подключения для выходящей горячей воды и поступающей холодной.

Фото: builditsolar.com

Для открытой системы отопления подойдёт бак из стали кубической формы.

Обязательно нужно проверить герметичность ёмкости, заполнив её водой или смазав керосином сварные швы. Если всё нормально, то необходимо утеплить самодельное устройство, что позволит жидкости в ёмкости как можно дольше быть горячей.

Утепляется агрегат следующим образом:

  1. Внешнюю поверхность ёмкости необходимо хорошо очистить и обезжирить, покрыть антикоррозийными веществами.
  2. Выполнить теплоизоляцию. Можно обернуть ёмкость в фольгированную пленку.
  3. Предусмотреть отверстия для отводных патрубков и подключить ёмкость.
  4. На буферный бак необходимо установить термометр, манометр и взрывной клапан.

Для утепления лучше не использовать пенопласт. В холодное время в них заводятся мыши, которые ищут место для зимовки.

Топ 5 лучших теплоаккумуляторов

______________________________________________________________________________________

Модель Характеристика Преимущества
S-TANK АТ PRESTIGE – 500

(Беларусь)

Масса – 105 кг.

Диаметр – 78 см.

Высота – 157 см.

Объём бака – 500 л.

·       простота в обслуживании и лёгкий монтаж;

·       вода быстро нагревается;

·       защищён от перегрева;

·       многофункциональность;

·       совместим с разными источниками теплоснабжения.

HAJDU PT 300

(Венгрия)

Высота – 1595 мм.

Масса – 87 кг.

Объём бака – 300 л.

·       работает в системе закрытого типа, с насосами, тепловыми и солнечными батареями;

·       можно устанавливать ТЭНы;

·       простая установка, конструкция и обслуживание;

·       хорошая теплоизоляция.

HAJDU AQ PT 1000

(Венгрия)

Объем бака – 750 л.

Масса- 93 кг.

Диаметр – 79 см.

Высота – 191 см.

·       эргономичность;

·       наличие теплоизоляции;

·       съемные изоляция и кожух;

·       совместимость с различными котлами;

·       длительная эксплуатация.

 S-TANK АТ AT-1000

(Беларусь)

Масса – 131 кг.

Высота – 2035 мм.

Диаметр – 92 см.

Объем бака – 1000 л.

·       сверху устройство теплоизолировано (70 мм);

·       для удобного подключения патрубки развернуты под углом 90° и расположены на разной высоте;

·       есть 4 отверстия по 0,5 дюйма для терморегулирующих манометров и датчиков.

S-Tank AT 300

(Беларусь)

Масса – 65 кг.

Высота – 1545 мм.

Диаметр – 500 мм.

Объем бака – 300 л.

·       хорошо сочетается с любыми типами котлов;

·       изоляция имеет высокую огнестойкость;

·       бак защищен снаружи обшивкой (пластиковой или матерчатой,

·       бак сверху окрашен термостойкой краской.

______________________________________________________________________________________
Теплоаккумуляторы для котлов отопления российского производства хорошо зарекомендовали себя на рынке. Они не проигрывают зарубежным аналогам, у них также высокое качество и длительный срок эксплуатации, а цена намного ниже. Известные модели защитных устройств выпускают бренды: «Прометей», «Водосистема», «БТС», «Горыня», ООО «РВС-инжиниринг», «Теплодар» .

Правила безопасной эксплуатации

Для теплоаккумуляторв, которые сделаны самостоятельно, предъявляются требования по безопасности:

  1. Горячие элементы устройства не должны быть рядом с легко воспламеняющимися и взрывоопасными материалами.
  2. Герметичность. Дополнительно конструкцию резервуара можно усилить при помощи рёбер жесткости, открывающиеся части уплотнить резиновыми прокладками.
  3. Если в установлены ТЭНы, то их контакты должны быть изолированы, а ёмкость необходимо заземлить.

Теплоаккумулятор для котлов отопления: устройство, назначение + инструкция по изготовлению своими руками

Как организовать работу автономной обогревательной системы в экономном режиме? Нужно установить теплоаккумулятор для котлов отопления. В итоге значительно повысится эффективность при сокращении затрат на  топливо, к тому же снизятся общие расходы на содержание недвижимости.

Мы расскажем о том, как действует агрегат, позволяющий собирать и хранить вырабатываемое котлом тепло. У нас детально описаны все применяемые в быту варианты устройства. В представленной нами статье приведена сфера применения аккумуляторов тепла и правила эксплуатации.

Что такое теплоаккумулятор?

Теплоаккумулятор – это буферный резервуар, предназначенный для накопления избыточных объемов тепла, образующихся во время работы котла. Сохраненный ресурс потом используется в отопительной системе в период между плановыми загрузками основного топливного ресурса.

Подключение правильно подобранного аккумулятора позволяет уменьшить расходы на закупку топлива (в некоторых случаях до 50%) и дает возможность перейти на режим одной загрузки в день вместо двух.

Помимо функции накопления выделяющегося тепла, буферная емкость осуществляет защиту чугунных агрегатов от растрескивания в случае неожиданного и резкого перепада температуры рабочей сетевой воды

Если оснастить оборудование интеллектуальными регуляторами и температурными датчиками, а подачу тепла из накопительного резервуара в отопительную систему автоматизировать, теплоотдача существенно возрастет, а количество порций топлива, загружаемых в камеру сгорания греющего агрегата, заметно уменьшится.

Особенности внутреннего и внешнего устройства

Теплоаккумулятор представляет собой резервуар в форме вертикального цилиндра, сделанный из черной или нержавеющей листовой стали высокой прочности.

На внутренней поверхности прибора имеется слой бакелитового лака. Он предохраняет буферную емкость от агрессивного влияния технической горячей воды, слабых растворов солей и концентрированных кислот. На внешнюю сторону агрегата наносится порошковая краска, стойкая к высоким термическим нагрузкам.

Объем бака варьируется от 100 до нескольких тысяч литров. Самые вместительные модели имеют крупные линейные размеры, затрудняющие размещение оборудования в ограниченном пространстве домашней котельной

Внешняя теплоизоляция изготовляется из вторично-вспененного пенополиуретана. Толщина предохранительного слоя составляет около 10 см. Материал имеет специфическое сложное плетение и внутреннее поливинилхлоридное покрытие.

Такая конфигурация не дает частичкам грязи и мелкого мусора скапливаться между волокнами, обеспечивает высокий уровень водонепроницаемости и повышает общую износостойкость теплоизолятора.

Теплоизолятор не всегда входит в комплект теплоаккумулятора. Иногда его приходится покупать отдельно, а потом самостоятельно монтировать на агрегат

Поверхность защитного слоя закрывается чехлом из кожзаменителя хорошего качества. Благодаря этим условиям вода в буферной емкости остывает гораздо медленнее, а уровень общей теплопотери всей системы существенно снижается.

Принцип работы теплосберегающего изделия

Тепловой аккумулятор функционирует по самой простой схеме. Сверху к агрегату подводится труба от газового, твердотопливного или электрического котла.

По ней в накопительный бак поступает горячая вода. Остывая в процессе, она опускается вниз к месту расположения циркулярного насоса и с его помощью подается обратно в магистральный проход, чтобы вернуться к котлу для следующего подогрева.

Установка теплоаккумулятора предупреждает перегрев теплоносителя в момент, когда котел работает на полную мощность и обеспечивает максимальную теплоотдачу при экономном расходовании топлива. Это снижает нагрузку на отопительную систему и продлевает срок ее службы

Котел любого типа, независимо от вида топливного ресурса, работает ступенчато, периодически включаясь и отключаясь по достижению оптимально подходящей температуры греющего элемента.

Когда работа прекращается, теплоноситель попадает в резервуар, а в системе его заменяет горячая жидкость, не охладившаяся благодаря наличию теплоаккумулятора. В результате даже после отключения котла и перехода его в пассивный режим до следующей закладки топлива, батареи еще какое-то время остаются горячими, а из крана идет теплая вода.

Разновидности аккумулирующих тепло моделей

Все буферные емкости выполняют практически одинаковую функцию, но имеют некоторые конструкционные особенности.

Производители выпускают накопительные агрегаты трех типов:

  • пустотелые (не имеющие внутренних теплообменников);
  • с одним или двумя змеевиками , обеспечивающими более эффективное функционирование оборудования;
  • со встроенными бойлерными баками небольшого диаметра, предназначенными для корректной работы индивидуального комплекса горячего водоснабжения частного дома.

Подключают теплоаккумулятор к греющему котлу и коммуникационной разводке домашней отопительной системы посредством резьбовых отверстий, расположенных во внешнем корпусе агрегата.

Как работает пустотелый агрегат?

Прибор, не имеющий внутри ни змеевика, ни встроенного бойлера, относится к самым простым видам оборудования и стоит дешевле своих более «навороченных» аналогов.

Подсоединяется к одному или нескольким (в зависимости от потребностей хозяев) источникам энергообеспечения через центральные коммуникации, а потом посредством патрубков 1 ½ разводится к точкам потребления.

Предусматривается установка дополнительного греющего элемента, функционирующего на электрической энергии. Агрегат обеспечивает качественный прогрев жилой недвижимости, снижает до минимума риск перегрева теплоносителя и делает эксплуатацию системы полностью безопасной для потребителя.

Когда в жилом доме уже есть отдельная система подачи горячей воды и владельцы не планируют использовать гелиотермические источники тепла для обогрева помещения, целесообразно сэкономить деньги и установить пустотелую буферную емкость, в которой вся полезная площадь бака отдана теплоносителю, а не занята змеевиками

Теплоаккумулятор с одним или двумя змеевиками

Тепловой аккумулятор, оснащенный одним или двумя теплообменниками (змеевиками) – это прогрессивный вариант оборудования широкого спектра применения. Верхний змеевик в конструкции отвечает за отбор тепловой энергии, а нижний осуществляет интенсивный прогрев самой буферной емкости.

Устройство, снабженное теплообменниками, имеет более высокую цену, нежели пустотелый агрегат, но затраты здесь вполне оправданы. Прибор существенно расширяет функционал системы и делает ее работу гораздо эффективней

Наличие теплообменных узлов в агрегате позволяет круглосуточно получать горячую воду для бытовых нужд, подогревать резервуар от солнечного коллектора, осуществлять прогрев придомовых дорожек и максимально рационально использовать полезное тепло в любых других удобных целях.

Модуль с внутренним бойлером

Теплоаккумулятор со встроенным бойлером представляет собой прогрессивный агрегат, не только накапливающий излишки выработанного котлом тепла, но и обеспечивающий поставку в кран горячей воды для бытовых целей.

Внутренняя бойлерная емкость изготовляется из нержавеющей легированной стали и оснащается магниевым анодом. Он снижает уровень жесткости воды и предотвращает образование накипи на стенках.

Подходящий объем буферной емкости хозяева выбирают самостоятельно, но специалисты говорят, что в покупке резервуара менее 150 литров нет практического смысла

Агрегат такого типа подключается к различным источникам энергии и корректно работает как с открытыми, так и с закрытыми системами. Контролирует уровень температуры действующего теплоносителя и предохраняет отопительный комплекс от перегрева котла.

Оптимизирует расход топлива и уменьшает количество и периодичность загрузок. Совмещается с солнечными коллекторам любых моделей и может функционировать в качестве заменителя гидравлической стрелки.

Область применения теплоаккумулятора

Теплоаккумулятор собирает и накапливает выработанную греющей системой энергию, а потом помогает использовать ее максимально рационально для эффективного отопления и обеспечения жилых помещений горячей водой.

Приобретать прибор для аккумулирования излишков греющего ресурса нужно только в специализированных магазинах. Продавец должен предоставить покупателю сертификат качества изделия и полную инструкцию по использованию

Работает с разными видами оборудования, но чаще всего используется в комплексе с солнечными коллекторами, твердотопливными и электрическими котлами.

Тепловой аккумулятор в гелиосистеме

Солнечный коллектор – это современный вид оборудования, позволяющий использовать бесплатную гелиоэнергию для повседневных бытовых нужд. Но без теплоаккумулятора оборудование не способно полноценно функционировать, так как солнечная энергия поступает неравномерно. Это связано со сменой времени суток, погодными условиями и сезонностью.

Гелиоколлектор, оснащенный теплоаккумулятором, размещают на южной стороне участка. Там прибор поглощает максимум энергии и дает эффективную отдачу

Если же система отопления и водоснабжения питается только от единого источника энергии (солнце), в какие-то моменты у жильцов могут возникать серьезные проблемы с поставкой ресурса и получением привычных элементов комфорта.

Избежать этих неприятных моментов и максимально рационально использовать ясные, солнечные дни для накопления энергии поможет теплоаккумулятор. Для работы в гелиосистеме он использует высокую теплоемкость воды, 1 литр которой, остывая всего на градус, выделяет тепловой потенциал для подогрева 1 кубометра воздуха на 4 градуса.

Солнечный коллектор и теплоаккумулятор составляют единую систему, дающую возможность использовать гелиоэнергию как единственный источник для отопления жилого дома

В период пиковой солнечной активности, когда солнечный коллектор собирает максимальное количество света и выработка энергии значительно превышает расход, теплоаккумулятор накапливает излишки и подает их в греющую систему, когда поступление ресурса извне уменьшается или даже прекращается, например, в ночное время суток.

С вариантами и схемами альтернативного отопления для загородной собственности ознакомит следующая статья, которую мы советуем прочесть.

Буферный бак для твердотопливного котла

Цикличность – характерная черта работы твердотопливного котла. На первом этапе в топку загружаются дрова и в течение некоторого времени происходит разогрев. Максимальная мощность и самые высокие температуры наблюдаются на пике горения закладки.

Потом теплоотдача постепенно снижается, а когда дрова окончательно догорают, процесс выработки полезной греющей энергии прекращается. По этому принципу функционируют все котлы, включая приборы длительного горения.

Точно настроить агрегат на генерацию тепловой энергии с привязкой к необходимому в каждый конкретный момент уровню потребления возможности нет. Эта функция доступна только в более прогрессивном оборудовании, например, в современных газовых или электрических греющих котлах.

Поэтому непосредственно в момент розжига и во время выхода на фактическую мощность, а потом в процессе остывания и вынужденного пассивного состояния оборудования тепловой энергии для полноценного отопления и подогрева горячей воды может просто не хватить.

Зато во время пикового функционирования и активной фазы горения топлива количество выделяемой энергии будет избыточным и ее большая часть, буквально, «вылетит в трубу». В итоге ресурс потратится нерационально, а хозяевам придется постоянно загружать в котел новые порции топлива.

Чтобы дом долго обогревался после отключения твердотопливного котла, нужно приобрести буферную емкость большого размера. Накопить солидный объем ресурса в маленьком резервуаре не удастся и его покупка окажется бессмысленной тратой денег

Решает эту проблему установка теплоаккумулятора, который в момент повышенной активности будет накапливать тепло в резервуаре. Потом, когда дрова перегорят и котел перейдет в пассивный режим ожидания, буфер передаст собранную энергию теплоносителю, который прогреется и начнет циркулировать по системе, обогревая помещение в обход остывшего прибора.

Резервуар для электрической системы

Электрическое греющее оборудование – довольно дорогой вариант, но и его иногда устанавливают, причем, как правило, в комплексе с твердотопливным котлом.

Обычно электрический тип отопления устраивают там, где другие источники получения тепла недоступны в силу объективных причин. Конечно, при таком способе отопления счета за электроэнергию серьезно увеличиваются и домашний комфорт обходится хозяевам в немалые деньги.

Устанавливать буферный резервуар нужно непосредственно возле отопительного котла. Оборудование имеет солидные габариты и в частном доме для него придется выделить специальное помещение. Полностью окупится система в течение 2-5 лет

С целью сокращения расходов на оплату электричества целесообразно использовать оборудование по максиму в период льготной тарификации, то есть, по ночам и в выходные дни.

Но такой эксплуатационный режим возможен только при наличии вместительной буферной емкости, где будет скапливаться выработанная в льготный период энергия, которую потом можно будет потратить на отопление и подачу горячей воды в жилые помещения.

Накопитель энергоресурса своими руками

Максимально простую модель теплового аккумулятора можно сделать своими руками из готовой стальной бочки. Если таковой в распоряжении нет, придется приобрести несколько листов нержавейки толщиной не менее 2 мм и сварить из них подходящую по размеру емкость в форме вертикального цилиндрического бака.

Использовать для изготовления теплоаккумулятора еврокуб не рекомендуется. Он рассчитан на контакт с теплоносителем, имеющим рабочую температуру до + 70 ºС и просто не выдержит более горячих жидкостей

Руководство по изготовлению самоделки

Для подогрева воды в буфере потребуется взять медную трубку диаметром 2-3 сантиметра и длиной от 8 до 15 м (в зависимости от размеров бака). Ее придется согнуть в спираль и разместить внутри резервуара.

Аккумулятором в такой модели выступит верхняя часть бочки. Оттуда нужно вывести отводной патрубок для выхода горячей воды, а снизу сделать такой же для входа холодной. Каждый отвод оснастить краном для контроля поступления жидкости в накопительную зону.

В открытой отопительной системе в качестве буферного резервуара можно использовать стальной прямоугольный бак. В закрытой системе это исключено по причине возможных скачков внутреннего давления

На следующем этапе необходимо проверить емкость на герметичность, наполнив ее водой или смазав сварные швы керосином. Если утечки нет, можно перейти к созданию утеплительного слоя, который позволит жидкости внутри бака максимально долго оставаться горячей.

Как утеплить самодельный агрегат?

Для начала внешнюю поверхность емкости нужно тщательно зачистить и обезжирить, а затем прогрунтовать и покрасить термостойкой порошковой краской, защитив таким способом от коррозии.

Потом обернуть резервуар стекловатным утеплителем или рулонной базальтовой ватой толщиной 6-8 мм и закрепить ее шнурами либо обычным скотчем. При желании накрыть поверхность листовым металлом или «закутать» бак в фольгированную пленку.

Не стоит применять для утепления экструдированный пенополистирол или пенопласт. С наступлением холодов в этих материалах могут завестись мыши, ищущие себе теплое местечко для зимнего проживания

Во внешнем слое следует вырезать отверстия для отводных патрубков и подключить емкость к котлу и отопительной системе.

Буферную емкость нужно оснастить термометром, датчиками внутреннего давления и взрывным клапаном. Эти элементы позволяют контролировать потенциально возможный перегрев бочки и время от времени сбрасывать избыточное давление.

Скорость расхода накопленного ресурса

Точно ответить на вопрос, как быстро расходуется накопленное в аккумуляторе тепло, невозможно.

Как долго проработает отопительная система на ресурсе, собранном в буферном резервуаре, напрямую зависит от таких позиций, как:

  • фактический объем накопительной емкости;
  • уровень теплопотерь в отапливаемом помещении;
  • температура воздуха на улице и текущее время года;
  • установленные значения термодатчиков;
  • полезная площадь дома, которую необходимо обогреть и снабдить горячей водой.

Отопление частного дома при пассивном состоянии греющей системы может осуществляться от нескольких часов до нескольких суток. В это время котел «отдохнет» от нагрузки и его рабочего ресурса хватит на большее количество времени.

Правила безопасной эксплуатации

К тепловым аккумуляторам, сделанным в домашних условиях своими руками, предъявляют особые требования безопасности:

  1. Горячие элементы резервуара не должны прилегать или как-то иначе контактировать с легковоспламеняющимися и взрывоопасными материалами и веществами. Игнорирование этого пункта может спровоцировать возгорание отдельных объектов и пожар в котельном помещении.
  2. Закрытая отопительная система предполагает постоянное высокое давление теплоносителя, циркулирующего внутри. Для обеспечения этого пункта конструкция резервуара должна быть полностью герметична. Дополнительно можно усилить ее корпус ребрами жесткости, а крышку на баке оснастить прочными резиновыми прокладками, устойчивыми к интенсивным эксплуатационным нагрузкам и повышенным температурам.
  3. Если в конструкции присутствует дополнительный ТЭН, необходимо очень тщательно заизолировать его контакты, а бак – обязательно заземлить. Таким способом удастся избежать удара током и короткого замыкания, способного вывести систему из строя.

При соблюдении этих правил эксплуатация сделанного своими руками теплоаккумулятора будет полностью безопасной и не доставит хозяевам никаких проблем и хлопот.

Выводы и полезное видео по теме

Как правильно рассчитать емкость теплоаккумулятора для домашнего отопительного котла, работающего на твердом топливе. Все нюансы и подробности проведения необходимых вычислений.

Как своими руками сделать тепловой аккумулятор большого объема с удобной и практичной съемной крышкой. Пошаговая инструкция с пояснениями.

Почему выгодно использовать теплоаккумуляторы в домашней отопительной системе. Наглядный пример экономии средств при существенном повышении уровня комфортности в жилом помещении.

Установка теплоаккумулятора для домашней системы отопления очень выгодна и экономически оправдана. Наличие этого агрегата уменьшает трудозатраты по растопке котла и позволяет делать закладку греющего ресурса не дважды в день, а всего один раз.

Существенно снижается расход топлива, необходимого для корректной работы отопительного оборудования. Использование произведенного тепла осуществляется в оптимальном режиме и не тратится понапрасну. Затраты на обогрев и горячее водоснабжение снижаются, а условия проживания становятся более удобными, комфортными и приятными.

Расскажите нам о том, как устанавливали теплоаккулятор на ваш котел. Поделитесь технологическими тонкостями процесса и впечатлениями об эффективности работы устройства. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото, задавайте вопросы по спорным моментам.

Теплоаккумулятор для котлов отопления, принцип работы и расчет

Где применяется аккумулятор тепла и как он устроен

Накопитель тепловой энергии — это не что иное, как утепленный железный бак с патрубками для подключения магистралей водяного отопления. Буферная емкость выполняет 2 функции: накапливает избытки теплоты и обогревает дом в периоды, когда котел бездействует. Теплоаккумулятор замещает отопительный агрегат в 2 случаях:

  1. При обогреве жилища печью с водяным контуром либо котлом, сжигающим твердое топливо. Накопительная емкость работает для отопления ночью, после прогорания дров или угля. Благодаря этому домовладелец спокойно отдыхает, а не бегает в котельную. Это комфортно.
  2. Когда источником тепла служит электрокотел, а учет потребления электричества ведется многотарифным счетчиком. Энергия по ночному тарифу обходится вдвое дешевле, поэтому днем работу системы отопления полностью обеспечивает тепловой аккумулятор. Это экономично.

Слева на фото – буферный резервуар 400 литров фирмы Drazice, справа – электрокотел Kospel в комплекте с накопителем горячей воды

Важный момент. Бак — аккумулятор горячей воды повышает эффективность твердотопливного котла. Ведь максимальный КПД теплогенератора достигается при интенсивном горении, которое невозможно постоянно поддерживать без буферной емкости, поглощающей излишки теплоты. Чем эффективнее сжигаются дрова, тем меньше их расход. Это касается и газового котла, чей КПД снижается в режимах слабого горения.

Аккумуляторный бак, заполненный теплоносителем, действует по простому принципу. Пока обогревом помещений занимается теплогенератор, вода в емкости нагревается до максимальной температуры 80—90 °С (теплоаккумулятор заряжается). После отключения котла к радиаторам начинает подаваться горячий теплоноситель из накопительного бака, обеспечивающего отопление дома в течение определенного времени (тепловая батарея разряжается). Длительность работы зависит от объема резервуара и температуры воздуха на улице.

Как устроен аккумулятор тепла заводского изготовления

Простейшая аккумулирующая емкость для воды заводского изготовления, показанная на схеме, состоит из таких элементов:

  • основной резервуар цилиндрической формы, сделанный из углеродистой либо нержавеющей стали;
  • теплоизоляционный слой толщиной 50—100 мм в зависимости от применяемого утеплителя;
  • внешняя обшивка – тонкий окрашенный металл или полимерный чехол;
  • присоединительные штуцера, врезанные в основную емкость;
  • погружные гильзы для установки термометра и манометра.

Примечание. Более дорогие модели аккумуляторов тепла для систем отопления дополнительно снабжаются змеевиками для ГВС и подогрева от солнечных коллекторов. Другая полезная опция – встроенный в верхнюю зону бака блок электрических ТЭНов.

Принцип работы теплоаккумулятора без теплообменника

Это самый недорогой и простой по устройству аккумулятор тепла. Подсоединяется к котлу, а потом от него выполняют разводку к обогревательным элементам.

Принцип работы теплоаккумулятора с одним или несколькими змеевиками

Эта современная модель получила широкое применение благодаря своей высокоэффективной работе. Змеевик, расположенный сверху отбирает энергию, а нижний прогревает сам буфер.

Принцип работы теплоаккумулятора с внутренним бойлером

Эта модель не просто накапливает и рационально распределяет тепло, но и обеспечивает дом горячей водой в ванной и кухне.



Замечательно встраивается в открытую и закрытую системы отопления, без малейших потерь функциональности.  Часто работает в паре  с твердротоплевными и электрическими котлами, а также с солнечными коллекторами.

Солнечный коллектор работает от энергии солнца, которая бесплатна, экономя топливо. Единственное, на что придется потратиться, так это на оборудование.

  • Группа безопасности для отопления — особенности устройства, принцип работы и варианты применения (85 фото)
  • Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
  • Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)

Роль теплоаккумулятора для гелеосистемы очень важна, поскольку в вечернее время и ночью энергия практически не вырабатывается.

Конечно, гелеосистемы в климатических условиях многих регионов страны не способны полностью обеспечить тепловой энергией дом, но являются серьезным подспорьем в экономии.

Твердотопливный котел отопления и теплоаккумулятор

Очень часто теплоаккумуляторы  используют именно для сохранения выделяемого тепла котлом отопления. Связано это с тем, что котел за период сгорания топлива выделяет тепло не всегда одинаково, чтобы сбалансировать обогревательный процесс, сделать его наиболее ровным в смысле температурного режима в доме используют теплоаккумулыторы или как их еще называют буферные баки.

Рядом с теплоаккумулятором  устанавливаются приборы контроля давления и температуры в системе отопления, оборудуется устойчивое основание под буферный бак и котел.

В работе теплоаккумуляторов имеются свои минусы: дом слишком долго прогревается при первичном запуске системы, высокая стоимость, требует высокой мощности котла.

  • Насосы, повышающие давление — обзор моделей 2019 года рекомендации по выбору параметров для системы отопления (105 фото)
  • Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)
  • Ремонт циркуляционного насоса — основные виды неисправностей, разборка, ремонт и сборка насоса в системе отопления (видео + фото)
Читайте также:   Бойлер косвенного нагрева своими руками: устройство самодельного бойлера

Цены на теплоаккумуляторы  для отопления  достаточно высокие, поэтому многие предпочитают делать эти устройства самостоятельно.

Сделать простейший теплоаккумулятор для отопления своими руками можно из бочки, изготовленной из нержавейки.



Изготовить бочку можно из пары листов нержавейки. Чтобы вода в бочке нагревалась, нужна медная трубка с диаметром 3 сантиметра и длиной около 14 метров.

Трубку сгибают и помещают внутрь бака. К низу бочки подводят холодную воду, а сверху отводят горячую. Оба отвода оснащаются кранами контроля подачи воды.

Следующий шаг – проверка бочки на герметичность, если все в порядке и течи нет, бочку можно утеплять.

Утепление проходит в пару этапов – сначала ее красят термоустойчивой краской, а затем оборачивают базальтовой ватой, поверх которой оборачивают бак фольгой.

  • Выбор циркуляционного насоса — как рассчитать параметры и советы как выбрать насос для современных систем отопления (115 фото и видео)
  • Колпак на трубу дымохода: виды, варианты применения, задачи и монтаж элемента (110 фото)
  • Дымоходы для котлов — обзор лучших моделей и описание применения различных конструкций (85 фото + видео)

Самодельный бак, также как и производственный оборудуют датчиками температуры и давления.

Самодельный бак выйдет в разы легче и дешевле, если не верите, посмотрите фото теплоаккумуляторов для отопления. Габариты производственных баков впечатляют.

Как сделать теплоаккумулятор своими руками

Такой вопрос возникает когда человек узнает цену на такое оборудование, в зависимости от количества змеевиков и материала изготовления, она колеблется в пределах 400-1500 уе. Что не всем по карману.

Схема устройства

ТА представляет собой цилиндрическую емкость или прямоугольной формы, изготовленную из металла. Размеры определяет требуемый объем, полученный в результате расчетов, приведенных ранее. Толщина стенки 2-3 мм.

Лист раскраивается при помощи плазмореза, болгарки, гильотины или сварочного аппарата. Сшивается он также при помощи сварки. Максимальное качество шва обеспечивает газовая сварка, но и инверторной можно получить желаемый результат. В любом случаи качество сварных швов необходимо будет проверить под давлением до 4 атмосфер. Торцевые стенки цилиндра закрываются плоскими металлическими кругами той же толщины.

Сталь или нержавка

Сегодня на рынке можно приобрести такие емкости как с черной стали так и с нержавеющей. Производители же утверждают что стоит брать только последний вариант так как он не подвержен коррозии, но и стоит в 2-2.5 раза дороже. Что же выбрать? На самом деле, есть нет денег на нержавку смело берите черный металл. Толщины 3 мм хватит на многие годы, так как эта емкость постоянно заполнена водой, содержащегося в ней кислорода недостаточно для образования коррозии.

Единственная проблема, это когда сливается вода, определенное время внутри сохраняется сырость. Но, запаса толщины металла достаточно чтобы это не было проблемой. Из моей практики: теплоаккумуляторы эксплуатируются уже около 10 лет, никаких проблем с коррозией при ревизии не обнаруживалось.

В качестве теплообменника выступает изогнутая гладкая или гофрированная труба. Покупка магниевого анода избавит от опасности быстрого покрытия конструкции коррозией.

Пример чертежа

Необходимо заблаговременно изготовить чертеж и отметить входное и выходное отверстия для врезки теплообменника и еще два подключения к главному контуру. Входное сверху, выходное внизу. В стенки врезаются штуцеры. Дополнительных два отверстия с патрубками нужно сделать в днище и верхней крышке. Одно для слива теплоносителя, второе для воздухоотводчика (избавит от переизбытка давления внутри бака).

Чтобы емкость, особенно если форма не цилиндрическая, после заполнения не раздуло, по периметру, на расстоянии 320-380 мм друг от друга устанавливаются ребра жесткости (снаружи бака). Их изготавливают из металлической полосы толщиной 3 мм. Внутри каждое кольцо стягивается двумя диаметральными усилителями стенок, перпендикулярными друг другу. То же самое делают с торцевыми стенками (усилитель соединяет центры окружностей).

Вся конструкция сваривается. Для установки потребуются опоры. Они будут прилажены к днищу. В этих местах снаружи бака прилаживают дополнительные ребра жесткости из такой же полосы, чтобы под массой ТА днище не деформировалось. На штуцеры нарезается резьба (если соединение с трубами планируется выполнить при помощи муфт). Это можно сделать до их установки на ТА.

Как альтернативу применяют сварное соединение контура. Это неудобно с точки зрения обслуживания. В случае выхода ТА из строя придется резать трубы. Муфту можно раскрутить, а после ремонта смонтировать все заново. Если в качестве змеевика используют сплавы цветных металлов, понадобится аргоновая сварка.

Когда система предполагает использование нескольких спиралей теплообменника, их устанавливают одна внутри другой. То есть диаметр первой меньше диаметра второй. Возможна конструкция с расположением друг над другом, если такое позволяет высота потолков в помещении.

Материалом для бака может служить углеродистая сталь с антикоррозийным покрытием, нанесенным гальваническим методом. Это дешевле, нежели сделать бак из нержавейки. Но последняя прослужит дольше. Единственное уязвимое место – сварочные швы. Их лучше обработать. Естественно, сварочный аппарат должен иметь возможность варить нержавеющую сталь.

В качестве дополнительного оборудования можно врезать электрический ТЭН. Включая его вы сократите время запуска и прогрева системы. Контрольно-измерительные приборы тоже не будут лишними (термометр, контроллер уровня теплоносителя и т.д.). В качестве устройств, обеспечивающих безопасность работы теплоаккумулятора, применяют предохранительный выпускной воздушный клапан. Такая система надежна, долговечна и неприхотлива.

Читайте также:   Электрические радиаторы отопления — советы экспертов по выбору, монтажу и применению в отопительной системе

Изготовление змеевика

Для изготовления этого элемента используется медная трубка 20-30 мм диаметром. Форма должна быть цилиндрическая, поскольку всегда являются слабым местом в системах с постоянно циркулирующей водой.

Что бы сделать такую спиральную конструкцию можно использовать простейшее приспособление в виде деревянно-фанерного каркаса, на который наматывается трубка.

С обеих краев трубки нужно приварить или припаять штуцеры с резьбой для дальнейшего подключения их в систему. Для спайки лучше всего использовать мягкий припой.

Проверка герметичности

Теперь необходимо проверить нашу конструкцию на протекание, причем сделать это необходимо под давлением. Во первых система отопления работает в пределах 0.8-3.5 атмосферы, во вторых давление может скакать достаточно резко при быстром прогреве системы и на это необходимо сделать определенный напуск. давления 4 Бар будет достаточно.

Наполняем резервуар водой максимально как только позволяет конструкция. Далее можно применить компрессор или даже автомобильный насос и накачать им необходимое давление. Подсоединить его можно через одно из технологических отверстий, о которых я писал выше.

Оставить в таком состоянии емкость на некоторое время и проверить не проявляется ли вода или сырость на швах.Если такая проблема возникла ее необходимо исправлять.

Как сделать теплоаккумулятор для твердотопливного котла из бочки

Предварительно необходимо рассчитать объем требуемой ёмкости и сделать чертёж . На чертеже нужно изобразить стандартную бочку, в которую входит два трубопровода. Один из них транспортирует теплоноситель от теплообменника котла, а второй переправляет горячую воду к радиаторам отопления. Остаётся лишь посчитать габариты бочки, точнее, её объём. Зная объём, легко определить диаметр и высоту по справочным данным.

Если вам необходимо вычислить объём ёмкости, зная высоту и один из следующих параметров: радиус, диаметр или площадь основания, то удобнее всего воспользоваться калькулятором, производящим расчёт в режиме онлайн.

Начнём расчёт. Предположим, наш тепловой генератор на твёрдом топливе полностью бездействует ночью на протяжении 4 часов (после остывания), а площадь нашего небольшого дачного дома 30 кв. м. Следовательно, бочка должна отдавать в час примерно одну десятую площади — 3 кВт. Итого, 12 кВт за ночь. При этом разницу температур бочки и отопления примем максимум 40 градусов (скажем, если в ёмкости вода нагрета до 90, то в радиаторах — хотя бы до 50).

Согласно школьному курсу физики, m=Q/Ct, где

  • Q — вся тепловая энергия, у нас это 12 кВт,
  • С — удельная теплоёмкость агента, то есть воды, равная 0,0012 кВт/кг х гр. Цельсия,
  • t — разница температур.

Получаем по этой формуле: m = 12/0,0012х40 = 250 кг. Таким образом, можно принять объем воды равный 250 литров. Выходит, в качестве теплоаккумулятора для твердотопливного котла при заданных условиях нам подойдёт металлическая бочка на 250 литров. Примерные размеры такой бочки — 600х900 мм. То есть диаметр равен 0,6 м., а высота (длина) — 0,9 м.

Что нужно взять

Для процесса изготовления нашего теплоаккумулятора необходимо заготовить следующие материалы и инструменты.

  • Обычная металлическая бочка, её можно купить в магазине,
  • сварочный аппарат с маской и электродами,
  • электроинструмент типа «болгарки» и диски шлифовальные и отрезные, дрель и свёрла, коронка по металлу.
  • два стандартных стальных патрубка для отопления, каждый с резьбой на конце, обычно на 3/4 дюйма,
  • минвата.

Начать процедуру лучше при участии помощника. Кроме того, должен быть уже готов чертёж.

Чертёж теплоаккумулятора

Пошаговое изготовление своими руками

  1. Предварительно бочку тщательно зачищают изнутри. Это нужно для исключения постоянного загрязнения теплоносителя ржавчиной и окалиной. Зачистку можно сделать с помощью болгарки и шлифовальных кругов.Зачищенные изнутри бочки
  2. Далее, необходимо просверлить два отверстия — входное и выходное, под диаметр патрубков подачи. Для этого сначала применяют дрель со сверлом по металлу, а затем лучше использовать коронку.
  3. Далее, внутрь полученных отверстий тщательно вваривают патрубки для входа и выхода теплоносителя, то есть, прогретой воды. На этих патрубках должна быть нарезана резьба на концах, которые не приваривают. Позже посредством этой резьбы будут прикручиваться шаровые краны для врезки в общую систему отопления.
  4. После этого очень добросовестно приваривают верхнюю крышку. Все сварные швы должны получиться герметичными во избежание протечек.
  5. Наконец, утепляют теплоаккумулятор снаружи минватой, для этого оборачивают бочку пластами минваты, после чего тщательно стягивают эти пласты, обернувшие бочку, кольцами из металлической крепёжной ленты.
  6. Нам остаётся вмонтировать узел в систему посредством шаровых кранов. Теплоаккумулятор должен располагаться сразу после котла, причём по уровню — выше радиаторов, чтобы тепловой агент хорошо их пополнял из нашей ёмкости.

Это важно знать! Нельзя использовать пластиковую бочку. Она не способна выдержать рабочую температуру теплового агента, достигающую 90 градусов Цельсия. Стенки такой бочки во время работы в системе просто начнут плавиться. Исключение могут составить пластиковые ёмкости, на которых указана производителем максимальная температура содержимого выше 90 градусов. Но в этом случае ещё нужно решить, как приделать патрубки.

Ещё несколько замечаний

Вот мы и сделали простой теплоаккумулятор для небольшой системы отопления. Как итог — ещё несколько важных замечаний. Для нашего примера необходимый объём бочки получился 250 литров. Однако когда дом большой, может понадобиться накопитель гораздо большего размера. В таком случае лучше будет сварить кубический короб. К тому же, его легче утеплить специальными материалами.

Читайте также:   Вентиляционные трубы, гибкие воздуховоды для вентиляции

Некоторые умельцы используют для такого варианта стандартный, так называемый европейский, куб объёмом 1000 литров. Он продаётся во многих магазинах. Но здесь нужно помнить, что он пластиковый. Как правило, максимальная температура воды, которую выдерживает «еврокуб», равна 70 градусам по Цельсию, если в маркировке не указано иное. Так что использовать данную ёмкость в системе отопления просто опасно.

И ещё об утеплителе. Пенопласт — это идеальный вариант для кубического короба из металла. Дело в том, что данный утеплитель легко клеить к стенкам. Минвата больше подойдёт для обычной бочки, но нужно будет придумывать, как её закреплять, ведь описанный нами метод с металлическими кольцами не обязателен к применению.

Бюджетный аккумулирующий бак из баллонов

Тем домовладельцам, у кого площадь котельной сильно ограничена, мы предлагаем сделать цилиндрический теплоаккумулятор из баллонов от пропана.

Самодельный накопитель тепла в паре с ТТ-котлом

Конструкция на 100 л, разработанная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:

  • разгружать твердотопливный котел при перегреве, воспринимая излишки теплоты;
  • нагревать воду для хозяйственных нужд;
  • обеспечивать обогрев дома в течение 1—2 часов в случае затухания ТТ-котла.

Примечание. Длительность автономной работы теплоаккумулятора невелика из-за малого объема. Зато он поместится в любое помещение топочной и сможет отводить тепло от котла после отключения электричества, поскольку присоединен напрямую, без насоса.

Так выглядит без облицовки резервуар, сделанный из баллонов

Для сборки накопительного бака вам потребуется:

  • 2 стандартных баллона из-под пропана;
  • не менее 10 м медной трубки Ø12 мм либо нержавеющей гофры такого же диаметра;
  • штуцеры и гильзы для термометров;
  • утеплитель – базальтовая вата;
  • крашеный металл для обшивки.

От баллонов нужно открутить вентили и отрезать крышки болгаркой, наполнив их водой во избежание взрыва остатков газа. Медную трубку аккуратно изгибаем в змеевик вокруг другой трубы подходящего диаметра. Дальше действуем так:

  1. Пользуясь представленным чертежом, просверлите отверстия в будущем теплоаккумуляторе под патрубки и гильзы для термометров.
  2. Закрепите сваркой внутри баллонов несколько металлических скоб для монтажа теплообменника ГВС.
  3. Поставьте баллоны один на другой и сварите между собой.
  4. Установите внутрь получившегося бака змеевик, выпустив концы трубки через отверстия. Для уплотнения этих мест используйте сальниковую набивку.
  5. Приделайте дно и крышку.
  6. В крышку врежьте штуцер для сброса воздуха, в дно – патрубок сливного крана.
  7. Приварите кронштейны для крепления обшивки. Сделайте их разной длины, чтобы готовое изделие имело прямоугольную форму. Сгибать облицовку полукругом будет неудобно, да и выйдет не эстетично.
  8. Сделайте утепление резервуара и прикрутите обшивку саморезами.

Стыковка бака с ТТ-котлом без циркуляционного насоса

Особенность конструкции данного теплоаккумулятора заключается в том, что он соединяется с твердотопливным котлом напрямую, без циркуляционного насоса. Поэтому для стыковки применяются стальные трубы Ø50 мм, проложенные с уклоном, теплоноситель циркулирует самотеком. Для подачи воды к радиаторам отопления после буферной емкости устанавливается насос + трехходовой смесительный клапан.

Модернизация теплоаккумулятора

Ранее была описана классическая конструкция теплоаккумулятора, однако есть несколько элементарных хитростей, с помощью которых можно сделать работу данного устройства более эффективной и экономичной:

  • Снизу можно разместить еще один теплообменник, функционирование которого будет базироваться на использование солнечных коллекторов . Этот вариант подойдет для пользователей, которые предпочитают экологически чистую энергию;
  • Если система отопления обладает несколькими контурами работы, то лучше всего разделить бочку внутри на несколько секций. Это позволит в дальнейшем сохранять температуру на весьма приемлемом уровне в течение максимально долгого времени;
  • Если позволяют финансовые средства, то в качестве утеплителя можно взять пенополиуретан. Этот материал стоит намного дороже, однако он удерживает тепло значительно лучше. Вода будет сохранять температуру в течение очень долгого времени;
  • Можно установить сразу несколько патрубков, которые позволят сделать систему отопления более сложной , оборудовать ее сразу несколькими контурами;
  • Разрешается установить дополнительный теплообменник вместе с основным. Вода, разогревающаяся в нем, будет использоваться для разного рода бытовых нужд – это достаточно удобно.

Как подключить

На начальном этапе следует установить котел согласно схеме. На трубу, которая будет идти к накопителю, нужно будет поставить специальную группу безопасности и трехходовой клапан, чтобы не допустить возникновения конденсата. В дальнейшем к системе следует подключить теплоаккумулятор, а к трубе, выходящей из него, нужно будет присоединить трехходовой смесительный кран.

Теплоаккумулятор не обойдется без установки циркуляционного насоса, который должен быть оснащен релейным термостатом с погружной гильзой. Также следует устанавливать два обратных клапана.

Заключение

На многих интернет-ресурсах встречается утверждение, что изготовить теплоаккумулятор своими руками – плевое дело. Если вы изучите наш материал, то поймете, что подобные высказывания далеки от реальности, на самом деле вопрос довольно сложный и серьезный. Нельзя просто взять бочку и приладить ее к твердотопливному котлу. Отсюда совет: хорошенько продумайте все нюансы, прежде чем приступать к работе. А без квалификации сварщика за буферную емкость не стоит и браться, лучше ее заказать в специализированной мастерской.

Калькулятор расчета объема теплоаккумулятора

Применение теплоаккумуляторов в ТТ отопительных системах

Стандартный тепловой аккумулятор (или, как его еще называют, буферная емкость) – это утепленная емкость (бочка), заполненная теплоносителем, использующаяся для накапливания излишков тепла, возникающих при работе ТТ котлов. Конструкция его такова, что без особого труда можно самому сделать теплоаккумулятор из подручных средств. Главное – точный расчет и грамотная схема включения.

Основные достоинства данного элемента:

  1. Обвязка твердотопливного котла с теплоаккумулятором позволяет экономить топливо. При работе, котел нагревает теплоноситель не только в отопительном контуре, но и непосредственно в баке. При прогорании топлива в топочной камере температура теплоносителя в СО поддерживается накопленным теплом аккумулятора тепла. Грамотное утепление и правильно подобранная емкость устройства позволяет сохранять тепло в СО на протяжении суток, что значительно сокращает расход топлива.
  2. Бак-аккумулятор позволяет значительно увеличить срок службы ТТ котельного оборудования. Благодаря буферному баку, ТТ котел работает значительно меньше, в результате чего его срок службы увеличивается более чем вдвое.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Данная конструкция является наиболее эффективным механизмом поглощения избыточной тепловой энергии, которая часто приводит к аварийным ситуациям вследствие перегрева котла.

Подмес горячей воды и добавка клапанов

Чтобы система заработала надо обеспечить автоматический подмес горячей воды в обратку. Таким образом повышаем температуру воды, заходящей в котел. Если в него будет попадать слишком холодный теплоноситель, котел может быстро выйти из строя. Существует несколько распространенных схем обвязки с добавлением обратки. Мы используем трехходовой смесительный термостатический клапан. Установка этого клапана позволяет образовать малый круг обращения теплоносителя, в результате чего разогрев котла ускорится. Такой подход предотвращает образование конденсата, тем самым оберегает теплообменник от поломок из-за значительной разницы температур.

Представим смоделированную ситуацию. Встроенный лепестковый клапан выставим на срабатывание при достижении температуры 55 градусов. При запуске котла вода в системе не нагрета и пока она холодная, клапан закрывается и пускает носитель по малому кругу. После того, как подаваемая вода нагрелась до порогового значения 55 градусов, клапан приоткрылся и начал подмешивать охлажденную воду из обратки. На следующем этапе нагревается вся бочка, при этом температура обратки также поднимется выше 55 градусов. В этот момент клапан полностью переключится и пустит воду по большому кольцу.

После подключения обратки схему обвязки твердотопливного котла добавляем клапан сброса давления. Он необходим на случай превышения рабочих показателей. В твердотопливном котле предусмотрено специальное отверстие для монтажа клапана. В других моделях клапан можно установить через тройник. Включаем в систему расширительный бак. После него для завершения обвязки со стороны теплогенератора необходимо подключить электрокотел. Он включается в схему параллельно уже установленному твердотопливному котлу.

У нас образовались две подачи, на каждой из них необходимо установить обратные клапаны. Это делается для того, чтобы насос одного из котлов не качал воду по рабочему контуру в противоход другому. Напомним, на твердотопливном котле используем не обычный, а лепестковый клапан.

Плюсы использования теплового аккумулятора в доме с утеплением

Если на вашем участке нет народного достояния – магистрального газа, впору задуматься о правильной системе отопления. Самое лучшее время, когда только готовится проект, а самое неподходящее – когда вы уже живете в доме и поняли, что отопление обходится очень дорого.

Идеальный дом для монтажа твердотопливного котла и теплового аккумулятора – это здание с хорошим утеплением и низкотемпературной системой отопления. Чем лучше утепление, тем меньше теплопотери и тем дольше ваш тепловой аккумулятор сможет поддерживать комфортное тепло.

Низкотемпературная система отопления. Выше мы привели пример с радиаторами, когда температурный режим составлял 90/70/20. При низкотемпературном режиме условия будут – 35/30/20. Почувствуйте разницу. В первом случае уже при понижении температуры ниже 90 градусов вы почувствуете недостачу тепла. В случае с низкотемпературной системой, можно спокойно спать до утра. Зачем быть голословным. Предлагаем просто посчитать выгоду.

Способ мы просчитали выше.

Вариант с низкотемпературной системой отопления

Q=1000*4200*(90-35)=231000000 Дж (231000 кДж)

231000/3600=64,2 кВт. Это почти в три раза больше при одинаковом объеме теплового аккумулятора. При теплопотерях – 5 кВт такого запаса хватит на всю ночь.

А теперь о финансах. Допустим, мы смонтировали тепловой аккумулятор с электрическими тенами. Запасаем по ночному тарифу. Мощность тенов – 10 кВт. 5 кВт уходит на текущий обогрев дома в ночное время, 5 кВт мы можем запасти на день. Ночной тариф с 23-00 до 07-00. 8 часов.

8*5=40 кВт. Т.е. днем мы будем пользоваться в течении 8-ми часов ночным тарифом.

С 1 го января 2015 года в Краснодарском крае дневной тариф составляет 3,85, ночной – 2,15.

Разница – 3,85-2,15=1,7 рубля

40*1,7=68 рублей. Сумма кажется маленькой, но не спешите. Выше мы давали ссылки на утепленный дом и неутепленный. Представим, что вами сделана ошибка – дом построен, вы уже прошли первый отопительный сезон и поняли, что отопление электричеством обходится очень дорого. Выше мы привели пример теплопотерь неутепленного дома. В примере теплопотери составляют 18891 ватт. Это в холодную пятидневку. Средняя за отопительный сезон будет ровно в 2 раза меньше и составит 9,5 кВт.

Следовательно, за отопительный сезон нам необходимо 24*149*9,5=33972 кВт

В рублях 16 часов, 2/3 (22648) по дневному тарифу, 1/3 (11324 кВт) по ночному.

22648*3,85=87195 руб

11324*3,85=24346 руб

Итого: 111541 руб. Цифра за тепло просто ужасающая. Такая сумма способна опустошить любой бюджет. Если же ночью запасти тепло, то можно сэкономить. 38502 рублей за отопительный сезон. Немалая экономия. Если у вас такие расходы, в пару к электрокотлу необходимо ставить твердотопливный котел или камин с водяной рубашкой. Есть время и желание – закинули дровишки, запасли тепло в тепловой аккумулятор, остальное добиваем электричеством.

В утепленном доме с тепловым аккумулятором стоимость отопительного сезона будет сопоставима с аналогичными неутепленными домами, в которых есть магистральный газ.

Наш выбор, когда нет магистрального газа, такой:

— хорошо утепленный дом;

— низкотемпературная система отопления;

— тепловой аккумулятор;

— твердотопливный котел иди водяной камин;

— электрокотел.

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

  • бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
  • материал для теплоизоляции. Отлично подходит минеральная вата;
  • клейкая лента;
  • медные трубки для изготовления змеевика;
  • бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор, общий вид

Теплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анод

Теплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

Теплоаккумулятор

Змеевик — теплообменник

Трубы довольно неплохо зажимаются между шляпками саморезов

Подключение теплообменника

Подключение теплообменника

Подключение теплообменника

Утепление теплоаккумулятора

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Что представляет собой теплоаккумулятор для котла отопления

Теплоаккумулятор представляет собой герметично закрытый бак, сделанный из черной стали. Она имеет четыре патрубки, к которым соединяются трубопроводы отопительной системы. Два патрубка находятся на верхней стороне, и еще два расположены на нижней стороне. Когда котел работает на полной мощности, он выделяет огромное количество энергии.

Но система не всегда нуждается в такой энергии. В этом случае буферная емкость просто забирает излишки тепла, затем возвращает его в систему, когда в ней не хватает тепла. Далее будет рассмотрен принцип работы теплоаккумулятора.

Как уже было сказано, устройство имеет два патрубка на верхней стороне, и еще два патрубка на нижней стороне. К одной из верхних патрубков подключается труба, по которой жидкость поступает в аккумулятор тепла. К одной из нижних патрубков подходит обратный трубопровод, по которому жидкость уже низкой температуры из бака поступает в котел. На этом трубопроводе устанавливается циркуляционный насос, который выкачивает всю холодную воду из бака, и направляет в котел. Так завершается первый контур.

Работает он следующим образом: когда котел приступит к действию, нагретая вода поступает в теплоаккумулятор, в которой имеется холодная вода. Из-за разницы температур они не смешиваются. Горячая вода будет оставаться сверху, а холодная вода — снизу. В это время включают насос, который начинает выкачивать холодную воду и направлять ее в сторону котла. Как только теплоаккумулятор наполняется горячей водой, циркуляционный насос прекращает свою работу.

Ко второму верхнему патрубку подходит труба, по которой вода выходит из бака и поступает в потребители, то есть в радиаторы. Ко второму нижнему патрубку подключается трубопровод, по которому вода из радиаторов поступает в аккумулятор тепла. На этом трубопроводе имеется циркуляционный насос. Так завершается второй контур.

В тот момент, когда котел прекращает свою работу, в теплоаккумуляторе уже имеется запас горячей воды. Насос направляет воду из системы отопления в сторону бака, которая, вследствие своей тяжести, остается в нижней части емкости, вытесняя горячую воду. Горячая вода выходит из бака через верхний патрубок, и поступает в радиаторы. Так, даже тогда, когда котел не работает, система снабжается горячей водой.

Это и есть весь принцип работы теплоаккумуляторов. Если говорить более коротко, то принцип работы заключается в следующем: бак накапливает лишнее тепло в себе, и отдает его системе, когда этого тепла не хватает.

Не во всех случаях рекомендуется использовать теплоаккумуляторы.

Далее будут представлены случаи, когда есть необходимость в установлении буферной емкости, и когда, все же, не рекомендуется устанавливать такую емкость.

Необходимо устанавливать:

  1. Когда в отопительной системе используется твердотопливный котел. Не у всех есть возможность постоянно следить за горением топлива в топке. В этом случае бак может сгладить скачки, и держать температуру в помещении на постоянной отметке.
  2. Если котел работает на электроэнергии, а тарифы на электричество различаются в разные времена суток. В этом случае бак может накопить тепло в те периоды, когда тарифы низкие.
  3. Если источником энергии являются солнечные коллекторы. Бак накопит тепло в дневное время, и отдает его в ночное время, когда коллектор не работает.

В следующих случаях нет необходимости в использовании теплоаккумуляторов:

  1. Когда тепло нужно лишь на короткое время. В этом случае нет необходимости греть помещение теплом, накопленным баком.
  2. Если в системе источником тепла является газовый котел. Здесь теплоаккумулятор будет лишним.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

  • мощность котла, кВт;
  • время активного горения топлива;
  • тепловая мощность обогрева дома, кВт;
  • КПД котла;
  • температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

m=Q/1,163×∆t

где:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)

где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Подключение к системе отопления

Подготовленную схему напрямую подключаем к системе отопления. С точки зрения безопасности надо помнить о том, что твердотопливный котел в отдельные моменты может давать чрезмерно высокую температуру. В накопительной бочке может содержаться вода температурой 90-100 градусов. Для стандартных домашних радиаторов отопления это слишком много. Можно сильно обжечься при случайном прикосновении. По этой причине требуется добавить в схему еще один смесительный клапан. Он будет подмешивать в контур остывшую воду.

Если в доме устроены теплые полы, существует возможность подключить их в контур радиаторов для подачи обратки. Потребуется установить еще один насос. Подсоединение пойдет на смесительный узел. По причине высокой температуры воду из нагретого теплообменника забирают не напрямую, а через предохранительный смесительный клапан. Эта деталь устанавливается, чтобы при работе с системой и ее проверке не ошпариться горячим паром.

На следующем этапе подключаем линию рециркуляции теплоносителя в системе через специальный насос. Расставляем в контуре обратные клапаны в соответствии со схемой. На этом полный комплект функциональных элементов завершен, перейдем к арматуре.

Перед котлами требуется поставить еще один фильтр. Затем в высших точках системы монтируем дополнительно автоматические воздухоотводчики. Далее обеспечиваем слив и наполнение системы. Для этого расставляем шаровые краны так, чтобы в дальнейшем выполнять техосмотр и ремонт оборудования, не сливая теплоноситель из контура. Краны нужны для:

  • расширительного бака;
  • котлов;
  • насоса.

В том случае, когда на котлах отсутствуют штатные термометры, их устанавливают дополнительно. Также потребуются два контрольных термометра, расположенные на буферной емкости. Они облегчат контроль работы системы и ее наладку.

Для чего нужен теплоаккумулятор, и как рассчитывается

Не для всех систем отопления теплоаккумулятор является необходимостью. Но вот владельца домов с электрическими или дровяными котлами – есть о чем задуматься.

Давайте для начала глянем на работу дровяного котла. Сразу бросается в глаза выраженная цикличность выработки тепловой энергии с чередованием различных этапов. От полного отсутствия поступления тепла при регулярной обязательной чистке камер и загрузке топки дровами, до максимальной теплоотдачи при выходе на полную мощность. И так далее – по устоявшемуся режиму работы системы.

Получается, что при активном горении дров тепло вырабатывается, скорее всего, с избытком, а при прогорании закладки его явно недостаточно. Теплоаккумулятор в такой ситуации помогает «сгладить эти синусоиды» — избыточное тепло в период активности накапливается, и по необходимости дозировано отдается в контур отопления.

Один из простейших вариантов обвязки твердотопливного котла с теплоаккумулятором

Электрические котлы относят к наиболее удобным и безопасным в эксплуатации, чрезвычайно простым и послушным в управлении. Но высокая стоимость электрической энергии «портит всю картину». Чтобы как-то снизить затраты, наверное, имеет смысл перенести работу электрического котельного оборудования на время действия льготных тарифов – на ночь. То есть в этот отрезок времени «накачивать теплом» теплоаккумулятор, а потом в течение дня постепенно расходовать созданный запас.

Кстати, наличие теплоаккумулятора – это большой плюс для тех, кто намеревается использовать альтернативные источники. Например, при желании к нему подключается и расположенный на крыше солнечный коллектор, который в погожий день может выдать очень существенный приток тепла.

Принцип устройства этого аккумулятора не столь сложен – по сути, это вместительный бак, заполненный водой. За счет высокой теплоёмкости воды он получает возможность накапливать тепло, которое потом рационально используется хорошо настроенной системой отопления.

Но какой объем такой буферной емкости необходим? Это необходимо знать хотя бы из тех соображений, чтобы предусмотреть свободное место в котельной для монтажа подобного крупногабаритного оборудования.

Для расчета имеется специальная формула, на основании которой был составлен онлайн-калькулятор, предлагаемый вниманию читателей.

Пояснения по проведению вычислений

Ля расчета пользователь должен указать в полях калькулятора несколько исходных величин.

Расчетное количество тепла, требуемое для полноценного отопления дома. По идее, хозяева должны располагать такой информацией, если живут в доме не первый год. Если нет, то придётся рассчитать, и с этим мы тоже поможем.

  • Следующий параметр – паспортная мощность имеющегося котла. Следует прочувствовать разницу между этой и предыдущей величинами, так как их частенько путают.
  • Период активности котла.

— Для твердотопливного – это известное владельцам по опыту обслуживания время прогорания дровяной закладки, то есть тот период, когда котел действительно поставляет тепло в общую «копилку».

— Для электрического – промежуток времени, на который запрограммирована работа котла в период действия льготного ночного тарифа.

  • Коэффициент полезного действия котла – придется поискать в техническом описании модели. Иногда пишется сокращенно КПД, иногда обозначается греческой буквой η.
  • Наконец, последние два поля калькулятора – это температурный режим работы системы отопления. То есть – температура в трубе подачи на выходе из котла, и в трубе «обратки» на входе в него.

Вот теперь осталось только нажать на клавишу «РАССЧИТАТЬ…» — и будет выдан результат в литрах и кубических метрах. От этого минимального значения и «пляшут» уже при выборе подходящей модели теплоаккумулятора. Такой прибор гарантированно обеспечит наиболее экономичную работу системы отопления.

Нюансы использования теплоаккумуляторов и советы по эксплуатации

  • Если в планах надолго уехать из дома, то нужно выставить термостат трехходового клапана на минимальную температуру. При таком «экономном» режиме работы отопительный контур может работать несколько дней;
  • Блок погодозависимой автоматики, встроенный в систему с ТА, будет регулировать температуру теплоносителя в радиаторах по мере изменения погодных условий;
  • Если сделать в верхней части буферного бака релейный термостат с погружной гильзой и выставить на нем, например, температуру 35 °C, а на термостате клапана 60 °C, то когда термостат покажет 25 °C (60-35=25°С), насос циркуляции автоматически выключится;
  • Если расчет показал большой объем ТА, который не вписывается в габариты помещения, то его можно заменить двумя емкостями поменьше, соединив их трубами в верхней и нижней части;
  • Чтобы предотвратить электрохимическую коррозию ТА, нужно подключить к нему заземление;
  • Если схема включает в себя электрический котел, то для нагревания водяного объема накопительной емкости лучше воспользоваться тарифом ночного времени, если такой предусмотрен в условиях обслуживания.

Устройство и присоединение к отопительной сети

Простейший тепловой аккумулятор представляет собой утепленную стальную емкость. Устойчивость корпуса к давлению воды обеспечивается за счет круглой формы с полусферическими крышками. Более продвинутые теплоаккумуляторы для отопления комплектуются спиралевидным теплообменником для ГВС, электрическими нагревателями и змеевиком, нагревающим воду от солнечных коллекторов.

Чтобы подключить теплоаккумулятор к источнику тепла и отопительной сети, чаще всего используется стандартная схема с первичным (котловым) и вторичным (система отопления) контуром, в состав которой входят:

  • циркуляционный насос котлового контура;
  • насос, обслуживающий тепловую сеть;
  • смесительный трехходовой клапан с термоголовкой либо сервоприводом;
  • вентиль балансировочный;
  • расширительный бак мембранного типа;
  • группа безопасности;
  • запорная арматура.

Система отопления с теплоаккумулятором, собранная по стандартной схеме, работает следующим образом:

  1. Отопительный агрегат греет теплоноситель, поступающий в верхнюю зону буферной емкости.
  2. Схема отрегулирована таким образом, что теплоноситель, попавший в бак для отопления, идет через его верхнюю зону сразу на выход, к радиаторной системе или теплым полам. Регулировка осуществляется балансировочным вентилем, установленным на входе в аккумулятор тепла со стороны отопительной сети.
  3. Достигнув трехходового клапана, часть воды проходит дальше, к радиаторам. Клапан пропускает ровно столько теплоносителя, сколько требуется для поддержки температуры в батареях. Поскольку котел в это время продолжает работать, а тепло уходит в систему не полностью, то аккумулятор начинает «заряжаться» послойно, сверху вниз.
  4. Остывшая вода из тепловой сети проходит циркуляционный насос, балансировочный вентиль и снова попадает в буферную емкость, только в нижнюю зону бака.
  5. Пройдя ее напрямую, теплоноситель очищается в грязевике, минует насос котлового контура и снова подается на подогрев в котел. Перед насосом установлен расширительный бак, воспринимающий лишний объем воды.

Для компенсации теплового расширения воды в тепловом аккумуляторе для отопления к нему подключается собственный расширительный бачок вместительностью 1/10 от объема резервуара.

Выбор материала корпуса

Материал корпуса — «нержавейка» или низкоуглеродистая сталь. Нержавейка не корродирует и срок ее эксплуатации — десятки лет. Черная сталь в несколько раз дешевле, но тогда в системе желательно поставить устройство для улавливания ржавчины.

Если схема подключения предусматривает несколько контуров: отопление, теплый пол, солнечный коллектор и т. д., то соотношение диаметра и высоты должно быть не менее 1: 3.

Преимущества и недостатки схемы с теплоаккумулятором:

  • Там, где местность не газифицирована, применение аккумуляторного бака в комплексе с твердотопливным котлом дает существенную экономию топлива — до 30%. Теплоаккумулятор для отопления сглаживает температурные скачки, сокращает общее время обслуживания системы.
  • Если стандартная схема «твердотопливный котел — буферная емкость» дополняется резервной линией с газовым котлом, то устраняется один из главных недостатков в ее работе. Дело в том, что бак начнет раздачу горячей воды только после того, как нагреется сам, а на такой большой объем понадобится не менее 5-6 ч. В этой же схеме, газовый котел может работать автономно от основной линии, нагревая воду для отопления и ГВС. Когда начнется подача горячей воды из бака, газовый котел автоматически отключится.
  • Любая схема с теплоаккумулятором имеет один большой недостаток — высокая стоимость аккумуляторного бака и автоматики. Расчет прост: больше бак — выше цена. Можно сделать схему без дорогостоящих контроллеров, но все равно придется сильно потратиться на бак и смесительно-насосные блоки. Конечно, со временем оборудование окупится.
  • Термоаккумулятор — оптимальное решение для владельцев солнечных коллекторов и тепловых насосов. Потребитель «сливает» в буферную емкость все нерегулярно получаемое тепло от этих источников плюс избыточную теплоту котла, получая взамен горячую воду для своих нужд.

Теплоаккумулятор для системы отопления — устройство и принцип работы

Внутреннее устройство и принцип работы теплоаккумулятора для котлов отопления спроектировано так, чтобы обеспечить поддержание необходимой температуры теплоносителя в течение 5-10 часов после отключения основного источника энергии. Накопительный бак ставится в обвязке с твердотопливными и электрическими котлами. Возможно подключение к тепловому насосу и солнечным коллекторам.

Что такое буферная емкость

Фактически, это бак с встроенным змеевиком ГВС и теплоизоляционным кожухом. Предназначение емкости аккумулировать излишки тепловой энергии. После отключения основного источника нагрева теплоносителя, бак на определенное время заменяет его.

Правильно используемый принцип работы буферного накопителя в системе отопления сокращает расходы на отопление и делает обогрев здания более комфортным. Чтобы убедиться в целесообразности подключения бака, необходимо рассмотреть его устройство и принцип работы, а также учесть существующие преимущества и недостатки.

Устройство и принцип работы

Теплоаккумулирующая ёмкость представляет собой обычную металлическую бочку, с наружной теплоизоляцией. Простое устройство теплоаккумулятора тем не менее отличается высокой эффективностью и незаменимо для систем отопления. Буферная емкость в разрезе состоит из нескольких узлов:

  • Бак — изготовлен из листового металла (с эмалированным покрытием), нержавеющей стали. От ёмкости отходят патрубки для подключения к системе отопления и теплогенератору. Материал бака во многом определяет продолжительность службы теплоаккумулятора.
  • Спиральный теплообменник — устанавливается в моделях, подключаемых к системам отопления с несколькими типами теплоносителей (тепловой насос, солнечные коллекторы). Изготавливается из нержавеющей стали.
  • Встроенный змеевик для ГВС — некоторые буферные емкости, кроме поддержания температуры нагрева теплоносителя в системе отопления, подогревают воду для горячего водоснабжения.

В корпусе присутствует ревизионное окно для обслуживания бака, устранения накипи и мусора, проведения ремонтных работ в случае необходимости.

Назначение теплоаккумуляторов

Основа работы буферной емкости связана с тем, что излишек тепловой энергии накапливается, после чего используется для обогрева здания и ГВС. Теплоаккумулятор в системе отопления нужен для поддержания комфортной температуры в жилом здании, после отключения основного источника тепловой энергии.

Цели установки накопителя разнятся в зависимости от типа теплогенератора:

  • Электрические котлы — подключение целесообразно при установке двух тарифного счетчика. В ночное время суток здание будет отапливаться при помощи электрокотла по льготным расценкам. Днем, когда начнется более дорогой тариф, будет задействован накопитель. Электроотопление с аккумулирующим баком будет в 1,5-2 раза экономичнее.
  • Твердотопливные котлы: пеллетные, дровяные, на биомассе — при сжигании твёрдого топлива образуется излишек тепловой энергии. Недостаток всех ТТ котлов, зависимость работы от обслуживания потребителем (необходимость подкладывать новую порцию дров, регулировать интенсивность горения и т.д.).
    Буферный накопитель нужен к твердотопливному котлу чтобы решить описанные проблемы. Избыток тепла, получаемый при горении, аккумулируется в ёмкости. После прогорания топлива, нагретый теплоноситель из бака продолжает поступать в систему отопления.
    Если учесть, что накопитель на 2-3 м³ сможет без труда поддерживать комфортную температуру в доме в течение 10 часов, становится очевидной целесообразность применения теплоаккумулятора. Подобным образом могут работать печи и камины со встроенным водяным контуром.
  • Тепловые насосы — непременное условие эксплуатации, включение в обвязку буферной емкости с объемом 25 л. на 1 кВт мощности. Цель использования несколько отличается от той, что преследуют при подключении бака к электрическим и ТТ котлам. Для нормальной работы теплового насоса должно быть достаточное количество тепла во время включения режима разморозки испарителя.
  • Многовалентные системы отопления — бак применяется как гидравлический разделитель контуров систем обогрева, работающих от нескольких источников энергии: твердотопливных, газовых и электрических котлов, тепловых насосов подключенных друг к другу.

Задачи и цели использования теплоаккумуляторов разные. В некоторых случаях, монтаж бака непременное условие эксплуатации, в других всего лишь желаемое требование, обеспечивающее комфортное и экономичное отопление здания.

Плюсы и минусы буферной ёмкости

Первый и очевидный недостаток: высокая стоимость бака. Качественная продукция, изготовленная в ЕС или в России, обойдется от 25000 до 300000 руб. Еще один минус: большие габариты изделия. Нередко приходится устанавливать баки на 1000 и более литров, занимающие много места.

Теперь о преимуществах подключения. Их несколько:

  • Возможность бесперебойной работы твердотопливных котлов — если в системе отопления не установлена буферная емкость, теплоноситель начинает охлаждаться сразу после прогорания дров. Падение температуры ощущается человеком приблизительно через 3 часа.
    При подключении теплоаккумулятора остывание произойдет медленнее. Вода в системе отопления останется горячей около 5-10 часов (зависит от объёма теплоаккумулятора).
  • Экономичность — излишки тепловой энергии аккумулируются и используются при остывании теплоносителя, что существенно снижает затраты на топливо.
  • Безопасность — облегчается эксплуатация котлов с чугунными теплообменниками. После бака вода в котел поступает теплой, что исключает повреждение сердцевины от быстрого охлаждения.
  • Дополнительные функции — в устройстве некоторых баков присутствует змеевик ГВС. Происходит одновременное аккумулирование нагретого теплоносителя и нагрев горячей воды. Установкой можно удовлетворить потребности в ГВС жильцов дома, использующих одноконтурные твердотопливные или электрические котлы, не предназначенные для обеспечения горячего водоснабжения.

Установка буферной емкости требует первоначальных вложений, но позже окупается за счет снижения затрат на обогрев помещения и комфорта эксплуатации.

Какой теплоаккумулятор выбрать

Подбор накопительной емкости лучше доверить специалистам. Потребуется выбрать бак, оптимально подходящий для типа используемого отопительного оборудования. Подбор теплоаккумулятора для твердотопливного котла и теплового насоса может отличаться. Ведущие производители в инструкции по эксплуатации прямо указывают для какого типа отопительной системы предназначен тот или иной буферный бак.

При выборе обращают внимание на несколько технических характеристик:

  • Материал накопительной емкости — бак из нержавейки стоит неоправданно дорого, особенно если учесть, что в аккумулятор поступает теплоноситель из системы отопления, менее агрессивный чем вода в ГВС. Эмалированное покрытие с использованием стеклополимеров, оптимальное решение.
  • Дополнительные функции — возможен подбор бака для различных водопотребителей, соединения систем обогрева с использованием в качестве теплоносителя воды и специальных составов (тепловой насос, солнечные коллекторы). Отдельного упоминания заслуживают баки, способные одновременно с аккумуляцией тепловой энергии подогревать воду.

Выбор теплоаккумуляторов начинают с расчета объема бака и определения технических характеристик. После подбора по параметрам, выбор осуществляют в согласии с маркой понравившегося производителя.

Как рассчитать буферную емкость

Чтобы подобрать необходимый объем теплоаккумулятора можно пойти тремя путями решения. Первый связан с использованием специальных онлайн калькуляторов. Потребуется ввести следующие параметры:

  • отапливаемую площадь;
  • мощность котла;
  • время автономного поддержания температуры в системе отопления, после выключения котла.

С помощью онлайн калькуляторов получится рассчитать приблизительный объем теплоаккумулятора для системы отопления. На выходе будет результат с погрешностью в 10-15%.

Чтобы получить точное значение используют второй метод, по формулам для расчета буферной емкости. Во время вычислений рассчитывают несколько значений:

  • время накопления аккумулятора или нагрева воды до температуры 80-90°С;
  • период автономной работы;
  • мощность котла.

Методика расчёта буферной ёмкости включает применение нескольких формул:

  • Q = m × cp ×(T2-T1) — согласно вычислениям, удастся рассчитать какое время потребуется для накопления достаточной тепловой энергии и узнать возможные потери. Значения:
    • m — расход теплоносителя;
    • ср — удельная теплоемкость;
    • Т2 и Т1 — начальная и конечная температура нагрева воды в баке.

    С помощью формулы выполняется расчет теплоаккумулятора для твердотопливного или электрического котла.

  • Вычисления для солнечных коллекторов проводят несколько иначе. Используется формула Va=Sж × (Vн/Sн). Чтобы не вдаваться в технические подробности в расчетах можно использовать следующую таблицу:
    Объём бака (дм³) 350 500 800 1000 1500 2000 3000 3500
    Жила площадь (м²) 40-120 60-160 100-260 130-340 170-340 230-460 340-680 420-840
    Площадь солнечных коллекторов (м²)

    Инсоляция 5 кВт/м²

    4-6 6-8 10-13 13-17 17 23 34 42

Существует третий способ вычислений, при котором расчет воды в баке аккумуляторе определяется в зависимости от объема воды в системе, точнее от скорости ее нагрева. Обычно потребитель знает сколько раз приходится топить котел дровами, чтобы поддерживать комфортную температуру. При расчетах объем теплоносителя умножается на предполагаемое время автономной работы между закладкой топлива.

И последнее, вместимость буферных емкостей выбирается так, чтобы на 1 кВт энергии котла приходилось 30-50 л теплоносителя.

Для удобства при расчетах можно воспользоваться следующей таблицей:

Площадь / время 8 час 10 час 12 час 14 час 16 час
100 м² 587 л 734 л 881 л 1028 л 1175 л
150 м² 880 л 1101 л 1321 л 1542 л 1762 л
200 м² 1174 л 1468 л 1762 л 2056 л 2350 л

Определение минимального количества продуцируемого тепла в кВт выполняется с помощью таблиц, приложенных ниже.

Расчеты для электрокотлов, при условии использования ночного тарифа:

Площадь / время независимой работы 8 час 10 час 12 час 14 час 16 час
100 м² 6 7 9 10 12
150 м² 9 11 13 16 18
200 м² 12 15 18 21 24

Минимально необходимая мощность для поддержания в работоспособном состоянии буферной емкости, подключенной к твердотопливному котлу:

Площадь / время независимой работы 8 час 10 час 12 час 14 час 16 час
100 м² 32 40 48 56 64
150 м² 48 60 72 84 96
200 м² 64 80 96 112 128

Какой фирмы купить буферный накопитель

После выполнения расчетов и определения желаемых технических характеристик, можно переходить к выбору теплоаккумуляторов по производителю. На рынке представлена не только европейская продукция. Присутствуют теплоаккумуляторы для котлов отопления российского производства, по качеству не уступающие именитому зарубежному оборудованию.

Чтобы облегчить выбор буферной емкости, ниже приводится описание наиболее популярных у отечественного потребителя моделей:

  • S-Tank (С-Танк) — выпускается совместным предприятием на заводских мощностях, расположенных в РФ. Преимущества баков:
    1. наличие огнестойкой изоляции в базовой комплектации;
    2. все сварочные работы осуществляются при помощи роботизированной установки;
    3. используются змеевики из нержавеющей стали;
    4. бак с эмалевым покрытием;
    5. оборудование проходит обязательное тестирование.

    На все баки S-Tank распространяется гарантия, длящаяся от 3-5 лет.

  • Hajdu — венгерская компания, специализирующая на выпуске бойлеров и накопительных емкостей. Популярностью пользуются следующие модели теплоаккумуляторов:
    1. РТ — без теплообменника;
    2. РТ С — с одним, РТ С2 с двумя теплообменниками;
    3. РТ CF — с теплообменником и контуром ГВС.

    В линейке Hajdu представлены баки с вместительностью от 500 до 1000 л.

  • Nibe (Нибе) — компания считается всемирным лидером в производстве энергосберегающей продукции. В линейке представлены буферные емкости с тщательно продуманной конструкцией, серии BU и BUZ.
    В зависимости от выбранной модификации, потребителю предлагаются теплоаккумулирующие ёмкости с наличием основного и дополнительного теплообменника, объемом от 100 до 1000 л, выходными патрубками для подключения к одному или нескольким потребителям. Все баки Nibe имеют возможность доукомплектовываться электрическими ТЭНами.
  • Drazice (Дражице) — чешская компания выпускает накопители, предназначенные для подключения к солнечным коллекторам, твердотопливным, электрическим котлам и тепловым насосам. По желанию можно выбрать буферную емкость с 1 или 2 теплообменниками, либо вообще без змеевика. Некоторые теплоаккумуляторы Drazice выпускаются в комплекте с электроТЭНом, выступающим в роли дополнительного источника тепла.
  • TML — итальянская компания, специализирующаяся на изготовлении сантехнического и отопительного оборудования. Накопительные емкости представлены в разных типоразмерах, от 200 до 3000 л.
    Главное достоинство теплоаккумуляторов TML, возможность одновременного подключения к бакам многовалентных систем отопления. На российском рынке продукция представлена с 2001 г.
  • Austria Email — буферные баки австрийского производителя для аккумуляции избыточного тепла в системе отопления. Отличие продукции: улучшенная изоляция накопительной емкости, изготавливаемая из полистирола или полиэстера, с толщиной 10 см. Результат изменений внутреннего устройства в Austria Email: рекордно уменьшились теплопотери и затраты на нагрев теплоносителя в баке.
  • Buderus (Будерус) — буферные емкости от германского лидера в производстве отопительного и сопутствующего оборудования. Продукция представлена в серии Logalux P, PR, PNR. Главный отличительный признак теплоаккумулирующих баков, окрас корпуса в современный синий цвет.
    При доукомплектации возможна установка электроТЭНа. Buderus PNR предназначен для одновременного подключения к солнечным коллекторам и твердотопливному или электрическому котлу.
  • Tesy — болгарская компания, выпускающая накопительные баки в бюджетной версии. При относительной дешевизне продукции теплоаккумуляторы отличаются высоким качеством сборки. Буферные емкости Tesy выпускаются с объемом от 200 до 2000 л.

Из представленного списка теплоаккумуляторов можно подобрать оборудование, подходящее для жилья любой площади, отапливаемого электрическим или твердотопливным котлом, тепловым насосом, с возможностью подогрева ГВС и без него.

Сразу после подключения буферной емкости затраты на топливо уменьшатся на 15-30%. Что более важно, котел перестанет подвергаться гидравлическим ударам, а нагрев теплоносителя в системе отопления станет более равномерным. Аккумуляторный бак занимает неотъемлемое место в современных системах отопления.

Ссылка на основную публикацию
