Стабилизатор напряжения для газового котла

Содержание

ТОП-10 лучших стабилизаторов напряжения для газового котла

Проблемы с отоплением в частном доме могут возникнуть по причине выхода из строя газового котла, работающего от электрической сети. Для решения необходимо поставить стабилизатор, который позволяет защитить оборудование от перепадов напряжения при круглосуточной эксплуатации газового котла. Перед тем, как начать подбирать наиболее подходящий аппарат из списка, следует ознакомиться с его параметрами по части реализации системы выпрямления тока и составляющих блока управления.

Можно опираться на такие данные:

  • Количество фаз на входе.
  • Способ переключения обмоток трансформатора.
  • Мощность оборудования и его КПД.
  • Диапазон входных напряжений.
  • Тип подключения к бытовым приборам, крепления.
  • Показатели выравнивания тока (реакция, точность стабилизации).
  • Защита от скачков напряжения, рабочие температуры.
  • Габариты прибора, его вес и стоимость.
  • Дополнительный функционал (датчики, настройка программы).

Как выбрать стабилизатор напряжения для газового котла

Устройства делятся на три вида. Электромеханические приборы используют сервопривод, нужный для активации подвижных деталей, что ходят по обмотке. Данным вариантам присуща низкая скорость реакции и повышенный износ комплектующих. При покупке подобного оборудования следует задуматься о наличии в городе сервисного центра, в котором можно заменить запчасти. Релейные переключают обмотки за счёт встроенных в корпус реле, срабатывающих с определённой задержкой при изменении сигнала. Этот вариант оптимальнее сервоприводного по надёжности компонентов, но не лучший в плане точности стабилизации тока, так как применяет ступенчатую регулировку входного напряжения. Симисторные модели практически мгновенно отвечают на перебои с высокой точностью стабилизации, но стоят намного дороже.

Главным критерием выбора является не только топология конструкции и тип газового оборудования (двухконтурный или одноконтурный), но и мощность устройств-потребителей.

Большинство газовых котлов потребляют 100-200 Вт, но в пиковой нагрузке данный показатель может увеличиваться в 5 раз, что и следует учитывать при покупке стабилизатора. Плюс потребуется небольшой запас (не более 10-15 процентов), так как 100% КПД не бывает. Соответственно расчёт мощности для указанных выше параметров осуществляется по формуле: (200 Вт * 5)+10% от результата. Чем шире диапазон входных напряжений, тем оптимальнее будет расходоваться ресурс аппарата. Также не следует забывать и о параметрах защиты от резких скачков напряжения, так как 300-400 В буквально уничтожают любые бытовые приборы, подключенные к розетке. Для газовых котлов рекомендуется брать однофазные стабилизаторы с технологией инвертора, который существенно увеличивает эффективность работы системы, и снижает расход электроэнергии.

Не стоит выбирать аппарат, опираясь исключительно на отзывы пользователей, так как срок эксплуатации выравнивателя зависит также от самого электрокотла и надёжности электрической сети.

Лучшие электронные стабилизаторы для газовых котлов

Энерготех NORMA 12000

Однофазный прибор, обладающий компактными габаритами. Пиковая мощность нагрузки 12 кВА (9,6 кВт) при коэффициенте полезного действия 97%. Корпус из металла покрашен в белый цвет и покрыт специальным порошком, который защищает его от коррозии. В комплект устройства разработчики положили кронштейн для настенного монтажа. Автоматический блок управления самостоятельно управляет компонентами при коротком замыкании и сильных перегрузках, возникающих в сети переменного тока. Прибор способен работать при низких и высоких температурах окружающей среды, если влажность воздуха не превышает 80%. На выходе пользователь получает значение в диапазоне 205-235 В, чего для котла, работающего на газе, вполне достаточно. Цена данной модели менее 32 тысяч рублей.

Преимущества:

  • Входной диапазон: 120-260 В.
  • 9 ступеней стабилизации и быстрая реакция (20 мс).
  • Активная система охлаждения внутренних компонентов.
  • Низкий уровень шума при работе.

Недостатки:

  • Недостаточно информации отображено на дисплее.
  • Существенный нагрев компонентов во время максимальной нагрузки.
  • Вес комплектующих – около 30 кг.

Энергия Classic 7500

Электронный аппарат российского производства с тиристорным переключением обмоток и 12-ступенчатой стабилизацией. Работает в сети 220 В и хорошо справляется со скачками напряжения по диапазону входного тока 125-255 В. Подключается к оборудованию при помощи клемм. Активная мощность прибора 5250 Вт при КПД в 98 процентов. На выходе стабилизатор выдаёт ток правильной синусоиды, с низкой долей помех, что обеспечивается работой системы мониторинга отклонений. Встроенный в корпус вентилятор способен охладить устройство даже в режиме высокой нагрузки, если температура воздуха не превышает 40 градусов. В качестве индикатора установлен вольтметр, отображающий показатели вольтажа на входе и выходе. Стоимость за комплект составляет 27 000 рублей.

Преимущества:

  • Высокая точность выравнивания: 5%.
  • Продвинутый сервис.
  • Возможность крепить устройство на стене.
  • Заявлен срок службы 60 000 часов.
  • Защита от пыли по технологии IP20.

Недостатки:

  • Малоинформативный дисплей.

БАСТИОН SKAT STL-5000

Бытовой прибор невысокой мощности (3 кВА), обладающий 9 ступенями регулировки напряжения. Ввиду наличия круглого металлического корпуса устанавливается на пол при учёте, что температура воздуха в помещении не ниже, чем 10 градусов. Данному варианту от разработчиков из РФ присуща плавная и точная стабилизация при токе напряжением от 120 до 280 В и частотой 50 Гц. Ключи симисторного типа обеспечивают мягкое переключение обмоток и позволяют получить на выходе качественный синусоидальный сигнал. На дисплее отображаются такие данные, как реальное напряжение, мощность, частота на входе и выходе и другие показатели тока. Индикаторы извещают пользователя об активации аварийных режимов работы. Приобрести указанную модель можно за 20 тысяч рублей.

Преимущества:

  • Скорость реакции: 10 мс.
  • Защита от пожара и пыли.
  • Широкий входной диапазон.
  • Низкий уровень шума (около 20 дБ).
  • Микропроцессорный блок управления.

Недостатки:

  • Отсутствие настенного крепления.
  • Пассивное охлаждение.

Лучшие релейные стабилизаторы для газовых котлов

RUCELF КОТЁЛ-600

Маломощное оборудование (600 Вт) компактных размеров. Комплектация стандартная: само устройство, инструкция и набор крепежей (крюков) для настенного монтажа. Корпус стабилизатора металлический с антикоррозийным покрытием. Конвекция воздуха осуществляется посредством специальных отверстий, расположенных в местах нахождения наиболее греющихся компонентов. Евророзетка расположена недалеко от кабеля и кнопки включения. На системной плате установлен микроконтроллер STM8S003K3 и операционный усилитель. В качестве электронных компонентов, отвечающих за стабилизацию, применены проверенные временем компоненты китайской марки. Кабель оснащён помехоподавляющим ферритовым фильтром. Защита от импульсов обеспечивается благодаря двум варисторам, размещённых на входе и выходе. Стоимость блока не превышает 3200 рублей.

Преимущества:

  • Тороидальный высококачественный трансформатор.
  • Малый вес стабилизатора (2,4 кг).
  • Входной диапазон 150-250 В.
  • Быстрый отклик (10 мс).

Недостатки:

  • Не очень высокая точность стабилизации.
  • Устройство не работает при низких температурах.
  • Неточная информация по части выходного напряжения.

РЕСАНТА ACH-500/1-Ц

Хороший вариант для тех, кому важна мобильность. 2-хкилограммовый блок тёмно-серого цвета предназначен для работы в однофазных сетях и оснащён большим дисплеем. Расположить корпус можно на любой горизонтальной поверхности. Стабилизация осуществляется посредством электронных компонентов по диапазону напряжения от 140 до 260 В. При коротком замыкании защита автоматически отключает устройство от сети. За управление функциями отвечают две кнопки рядом с LED дисплеем. Все нужные индикаторы присутствуют. Плавкий предохранитель установлен в систему для защиты комплектующих от сильных перегрузок. Потребители подключаются через розетку типа CEE7. Купить устройство можно за 1600 рублей, что можно отнести в рейтинг самых дешёвых стабилизаторов мощностью в 0,5 кВт.

Преимущества:

  • Удобная ручка для переноски.
  • Низкая цена и компактные размеры.
  • Время реакции – 7 мс.

Недостатки:

  • Не работает при отрицательных температурах воздуха.
  • Отсутствует функция задержки активации.
  • Мало мощности.

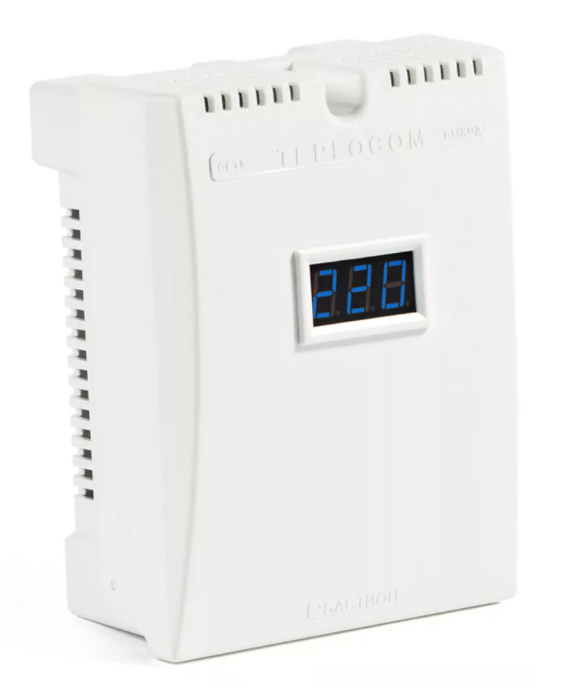

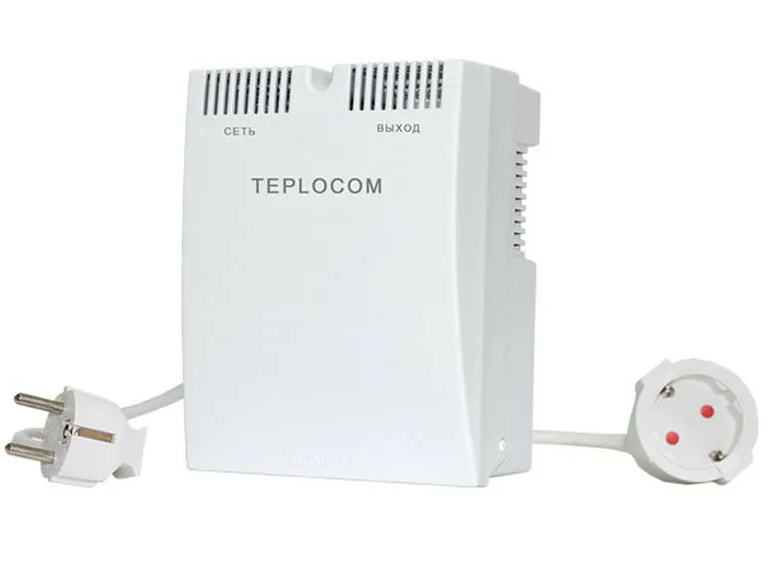

БАСТИОН Teplocom ST-222/500-И

Универсальный и лёгкий релейный стабилизатор с очень необычной формой пластикового корпуса. По внешнему виду напоминает закрытую белую чашку с рёбрами жёсткости на внешних панелях и вырезом сверху под розетку. На передней части находится трёхсекционный дисплей LED. Используется пассивная система охлаждения, когда горячий воздух выводится за пределы корпуса через решётчатые отверстия. Скорость срабатывания технической части не превышает 20 мс, а полная мощность аппарата – 222 ВА. Диапазон входных напряжений: 145 – 260 В. Учитывая, что конструкция аппарата не герметична, не рекомендуется включать его на морозе или в помещении, где влажность превышает 80%. Магазины реализуют данный аппарат за 2800 рублей.

Преимущества:

  • Интересный дизайн.
  • Защита от замыкания.
  • Можно закрепить на стене (DIN-рейка).
  • Защита IP20.

Недостатки:

  • Короткий шнур подключения.
  • Отсутствует вольтметр.
  • Точность стабилизации – всего 9%.

Лучшие электромеханические стабилизаторы для газовых котлов

RUCELF SDWII-12000-L

Сервоприводный настенный прибор с мультифункциональным дисплеем. Рассчитан на работу с потребителями однофазных сетей и способен регулировать входное напряжение с точностью до 1,5%.

На выходе стабилизатор выдаёт от 212 до 228 В тока правильной синусоиды (искажения сигнала при этом сведены до минимума). Общая эффективная мощность равна 10 кВт. На экране отображается целый спектр данных: показатели напряжения на обоих концах контура, уровень нагрузки, режимы работы. Для соединения с устройствами в данном аппарате установлены разъёмы для клемм. Присутствует защита от скачков напряжения вплоть до 400 В. Блок довольно габаритный и весит чуть менее 30 кг, поэтому перед монтажом следует правильно определить место крепления. В наличии аппаратная защита двигателя: при обнаружении технического дефекта стабилизатор автоматически выключается, чтобы сохранить в целости механические компоненты. Стоимость модели стартует с 20 тысяч рублей.

Преимущества:

  • Бесступенчатая регулировка сигнала.
  • Встроенный датчик для определения температуры.
  • Индикатор неполадок, диагностика SMART.
  • Гибридный режим работы вентилятора воздушного охлаждения.
  • Рабочий диапазон 130-280 В.

Недостатки:

  • Слишком чувствительная защита.
  • Возникающие при установке сложности.
  • Шумноват.

РЕСАНТА ACH-10000/1-ЭМ

Мощный стабилизатор с классической компоновкой деталей. Облачён в прямоугольный металлический каркас тёмного цвета, на верхней панели которого расположены ручки для переноски блока. Отверстие для вентилятора, разъёмы подключения и кнопки управления размещены на задней панели. Суммарная мощность нагрузки не превышает 10 кВт, а точность стабилизации 2%. Встроенные в корпус цифровые амперметр и вольтметр помогут понять пользователю, в каком режиме работает устройство. Прибор оснащён байпасом ручного типа, при помощи которого можно переключать потребителей на сеть переменного тока напрямую, без стабилизации. Может работать при высоких температурах (вплоть до 45 градусов по Цельсию). Стоимость в магазине около 14 с половиной тысяч рублей.

Преимущества:

  • Быстрая реакция на изменение напряжения в сети.
  • Надёжная конструкция, информативный экран.
  • Входной диапазон 140-260 В при частоте тока от 50 до 60 Гц.

Недостатки:

  • Не крепится на стену.
  • Ощутимо шумит двигатель.
  • Слишком яркая подсветка дисплея.

Энергомаш СН-93100

Передвижной стабилизатор с выходной мощностью 8 кВт. Прямоугольной формы корпус полностью металлический. К нижней панели прикручены маленькие колёса, а в боковых панелях есть прорези для ручного хвата. Внутренние компоненты получают воздух через решётчатые отверстия, которые целиком покрывают боковину устройства. Блок управления и два стрелочных индикатора, сообщающих пользователю о текущих параметрах системы, расположены в верхней части передней крышки. Все необходимые функции в наличии, включая Bypass и задержку запуска для устройств с асинхронными двигателями. Стабилизация осуществляется по диапазону: от 140 до 260 В. Если показатели будут значительно выше, устройство прекратит свою работу до решения проблемы, после чего автоматически запустит двигатель. За данную модель придётся выложить 14500 рублей.

Преимущества:

  • Может работать при отрицательных температурах (не ниже -5 градусов).
  • Наличие защиты от КЗ.
  • Точность корректировки – 3%.
  • Удобство транспортировки.

Недостатки:

  • Низкий КПД (90 %).
  • Большой вес блока (около 35 кг).

SUNTEK СНЭТ-11000-ЭМ

Электромеханический прибор настенного типа с цифровой индикацией режимов. На нижней панели в ряд выстроены отверстия для клемм. Сам корпус с глянцевой поверхностью разделён на две части и при необходимости его можно легко разобрать. Физические кнопки управления расположены в непосредственной близости от вольтметра, который отображает показатели тока как на входе, так на выходе. Короткое замыкание, перегрев запчастей, сильные помехи сигнала и слишком высокое напряжение в сети SUNTEK СНЭТ-11000-ЭМ не страшны. Внутренние компоненты надёжно защищены от пыли благодаря сертификации IP20. Нагрев комплектующих практически не ощутим даже при большой нагрузке. За указанную модель разработчик просит 18 тысяч р.

Преимущества:

  • Широкий диапазон входных напряжений (120-285 В).
  • Мощность стабилизатора – 11 кВА.
  • Рабочая среда: -5 – +40 градусов, 80% влажности.
  • Принудительное охлаждение элементов системы.
  • 97% КПД и высокая скорость коммутации.
  • На выходе 213-227 В.

Недостатки:

  • Маленький дисплей.
  • Весит почти 30 кг.
  • Громкие щелчки переключателей.

В сети много обзоров и видео на данную тематику, где можно узнать больше данных обо всех перечисленных моделях.

Вся правда о стабилизаторах напряжения для газовых котлов

Итак, вы — счастливый обладателем собственного газового котла и, конечно же, вас уже успели запугать тем, что их ВООБЩЕ НИ В КОЕМ СЛУЧАЕ нельзя включать без стабилизатора. Но так ли это? Нужен ли стабилизатор для газового котла на самом деле? Сейчас выясним!

Нужен ли вообще стабилизатор для котла?

Что для нас, как потребителей, является главным руководящим документом? Правильно! Это инструкция по эксплуатации или user manual. Посмотрим, о чем гласит инструкция популярного в России котла — NAVIEN DELUXE 24K:

Как видите, тут нет каких-либо особых требованиях к электросети. И уж тем более, нет ни слова о стабилизаторах.

Но, может быть, котлы Навьен — исключение, лишь подтверждающее правило?

Давайте посмотрим, что пишут другие производители насчет подключения к электричеству. Вот, например, фрагмент инструкции от вездесущих котлов Baxi — ECO Four 24 и LUNA-3:

Тоже не густо, да?

Скажу сразу, я просмотрел большое количество инструкций по эксплуатации к наиболее ходовым газовым котлам и нигде не нашел каких-то повышенных требований к питанию.

Все, что нужно котлу — это стандартное напряжение бытовой сети , то есть ровно такое напряжение, которое обязан обеспечивать ваш поставщик электроэнергии и при котором обязана работать любая современная бытовая техника.

Под стандартным напряжением следует понимать диапазоны 198 — 242 В (по старому ГОСТу) или 207 — 253 В (в соответствии с действующим ГОСТ ).

Но, с другой стороны, стандарты — это одно, а реальная жизнь — совсем другое. Вы же не будете устраивать разборки с энергоснабжающей организацией, чтобы заставить их привести сеть в соответствие?

Вот и получается, что вы вроде как не обязаны покупать стабилизатор, но иногда приходится. Поэтому нужен ли стабилизатор напряжения для газового котла, решать вам. С гарантии вас за это все-равно никто не снимет. Я лично знаю семьи, в которых газовые котлы годами работают без каких-либо дополнительных устройств и ничего с ними не случается.

Кстати, в некоторых случаях, установка стабилизатора напряжения — вообще лишена смысла. Сами посудите, зачем такому котлу стабилизатор, если он без проблем работает даже при 30%-ных колебаниях в сети?

Да такой газовый котел покруче некоторых стабилизаторов будет!

Требования к стабилизатору

Итак, вы все-таки решили, что стабилизатор необходим. Следующее, что хотелось бы знать о стабилизаторах напряжения для газовых котлов: какой лучше? Сейчас разберемся.

Число фаз

Тут все элементарно. Абсолютно все газовые котлы с электронным управлением требуют для своей работы ноль и одну из фаз. Следовательно, нас должны интересовать только однофазные стабилизаторы напряжения для газового котла. Они, к слову сказать, всегда дешевле трехфазных, так что тут нам повезло.

Мощность

Теперь определимся с мощностью. Можно, конечно, не забивать голову и просто купить стабилизатор с большим запасом, но мы же не олигархи?

Если с котлом вы уже определились, то все просто. Открываем инструкцию по эксплуатации и находим потребляемую мощность. Например, тот же Бакси Луна-3 в зависимости от навороченности потребляет от 80Вт до 165 Вт:

Берем мощность из инструкции и умножаем ее на 1.3 — это и будет минимальная мощность стабилизатора.

Не спутайте потребляемую электрическую мощность котла с производимой им тепловой мощностью!

Если котла нет, а стабилизатор нужно купить прямо сейчас (ну всякое в жизни бывает!), то ищите модель от 400Вт. Этого будет вполне достаточно, ведь в подавляющем большинстве случаев, мощность котла лежит в диапазоне от 70 до 250 Вт. Есть, конечно, уникальные модели, потребляющие около 500 Вт, но вряд ли вы случайно такой купите.

Обратите внимание, что некоторые производители стабилизаторов указывают мощность не в Ваттах (Вт), а в Вольт-Амперах (ВА) . Это делается специально, чтобы ввести покупателей в заблуждение. Полная мощность всегда больше, так как включает в себя реактивную составляющую. Поэтому создается иллюзия, что стабилизатор более крутой, чем есть на самом деле.

Если вам удалось выяснить только полную мощность стабилизатора (ВА), умножьте ее на поправочный коэффициент 0.7, и вы получите примерное значение активной мощности в Ваттах.

Тип

Современные стабилизаторы выпускают четырех типов*:

  • электромеханические (с подвижным контактом);
  • релейные (реле в качестве силовых ключей);
  • электронные (когда вместо реле — тиристоры)
  • и инверторные (с двойным преобразованием).

*Чем все эти стабилизаторы отличаются друг от друга можно глянуть тут.

Техника безопасности гласит, что при возникновении любой неисправности газового оборудования запрещается совершать любые действия, из-за которых может возникнуть искрение или открытый огонь. В инструкции к некоторым газовым котлам говорится то же самое:

Мы с вами люди грамотные, и безо всяких инструкций знаем, что не надо закуривать в комнате, заполненной газом. Но стабилизатору-то работать не запретишь, ему все равно, воняет газом или нет…

Поэтому электромеханические сразу исключаем. Они просто опасны.

Электромеханические (латерные) стабилизаторы категорически запрещено устанавливать в одном помещении с газовым оборудованием! В случае утечки газа искрение, возникающее во время перемещения подвижного контакта по обмоткам автотрансформатора, может привести к взрыву. Для работы в загазованном помещении лучше всего подойдет симисторный (тиристорный) стабилизатор напряжения для газового котла.

Еще один момент. Некоторые «специалисты» считают, что релейные стабы совершенно не совместимы с газовыми котлами в силу своего низкого быстродействия. Но позвольте! Возможно, когда-то в древние времена так и было, но сейчас релейные стабилизаторы практически не уступают электронным по скорости реакции.

Более того, я собственноручно проводил эксперимент: выдергивал котел из розетки и быстро-быстро втыкал обратно. И он продолжал работать как ни в чем не бывало. Сколько времени длилась данная манипуляция? 0.2 секунды? Ну пусть даже 100 мс. А скорость срабатывания даже самых убогих релюшек в несколько раз выше (не превышает 20 мс).

Правда релейный стабик время от времени будет щелкать своими релюшками. Если для вас это неприемлемо, ищите тиристорный/симисторный, они работают бесшумно.

Итак, подведем итоги. Вот какой стабилизатор нужен для газового котла:

  • однофазный;
  • с мощностью на 30-40% больше мощности котла. Если мощность котла неизвестна, то сгодится любой стабилизатор от 400 Вт;
  • любого типа, кроме электромеханического. Можно и электромеханику, если вынести ее в другую комнату.

Для того, чтобы вам было легче сделать выбор стабилизатора для газового котла, далее я приведу ключевые особенности нескольких, наиболее распространенных в России моделей.

Выбор подходящей модели

Для тех, кому лень или некогда разбираться, предлагаю список стабилизаторов напряжения 220В для газовых котлов, которые гарантированно подойдут к любому котлу. Отсортированы в порядке повышения качества.

Ресанта ACH-500/1-Ц

Тип — релейный
Мощность — 500 Вт
Входное напряжение — 160…240 В
Время реакции — 7 мс
Количество ступеней регулировки — 4
Выход — 1 евророзетка

Заявлена встроенная защита от короткого замыкания, перегрева, повышенного напряжения и помех. Подключать к сети строго с заземляющим проводником (вилка евростандарта).

Несмотря на русское название и латвийские корни, это самый настоящий Китай в плохом смысле этого слова. Применяются некачественные компоненты, качество сборки просто отвратительное. Наиболее частая проблема — ненадежный контакт в одном из подстроечных резисторов (временное решение — покрутить туда-сюда, а вообще под замену).

Следующее тонкое место: нарушение контакта на клеммах автотрансформатора (обмотка, кстати, выполнена алюминиевым проводом). Попадаются высохшие или вспухшие электролиты, которые тоже приводят к нестабильной работе.

Настенная версия содержит букву «Н» в названии и ничем, кроме формы корпуса, не отличается.

Заявленная мощность в 500 Вт достигается только при входном напряжении выше 190В. Уже при 180 вольтах, мощность падает до 400Вт. Производитель этого не скрывает — в инструкции приведен график зависимости мощности от входного напряжения .

Чем ниже напряжение, тем больше токи и тем сильнее греется трансформатор. В какой-то момент встроенное тепловое реле отключает стабилизатор. Хотя, как показывает практика, защита не всегда срабатывает. Вот, полюбуйтесь:

Выходной вольтметр всегда показывает 220В, будто нарисованный. При этом реально на выходе может быть, например, 240В. Попадаются, правда, старые модели со стрелочными вольтметрами — они показывают как есть.

Никому не советую покупать стабилизатор Ресанта ACH-500/1-Ц.

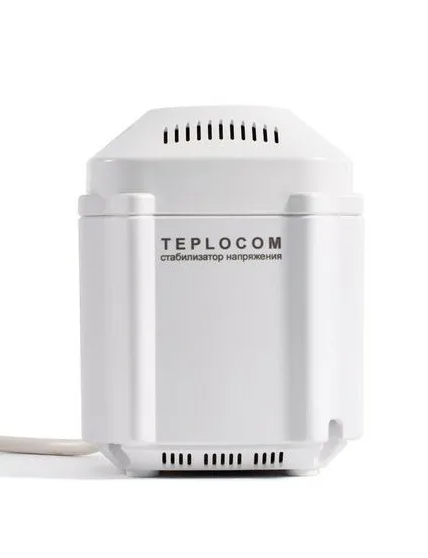

Бастион Teplocom ST-555

Тип — релейный
Мощность — 280 Вт
Входное напряжение — 145…260 В
Время реакции — 20 мс
Количество ступеней регулировки — 3
Выход — 1 евророзетка

Еще один прибор от российского производителя. Я так и не понял, за что просят таких денег.

Внутри мало того, что очень скромно, так еще и не очень-то аккуратно. Плата с «мозгами» просто запихнута между стойками корпуса, а чтобы не болталась, ее прихватили термоклеем из клеевого пистолета. И это в приборе, которые явно будет нагреваться в процессе работы! Даже китайцы себе такого не позволяют…

На плату в разрыв одного из проводов воткнули обычный плавкий предохранитель. Чтобы его заменить, придется открывать крышку.

Если в дешевых китайских стабилизаторах хотя бы ставят автоматический предохранитель, то здесь даже такого нет. Про полноценный автомат с электромагнитным расцепителем я уж вообще молчу.

Честное слово, все какое-то игрушечное и не внушающее доверия. Создается впечатление, что стабилизатор слепили из того, что оказалось под рукой. В общем, продукт фирмы Бастион подорвал мою веру в российского производителя.

И потом эта синяя подсветка изнутри… Кому-то она, возможно, нравится. Но если не нравится, то от нее все равно никуда не денешься, ведь закрывать вентиляционные отверстия нельзя.

С другой стороны, если повесить стабилизатор где-нить в коридоре, он с успехом будет выступать в роли ночника.

Впрочем, на это загадочное внутреннее свечение возложена функция индикации состояния стабилизатора. Расшифровка нанесена на боковую стенку:

Но, елки-палки, как представлю себе такую вот иллюминацию в сочетании со звонко щелчкающими релюшками! Да уж.. По-моему, все это сильно на любителя.

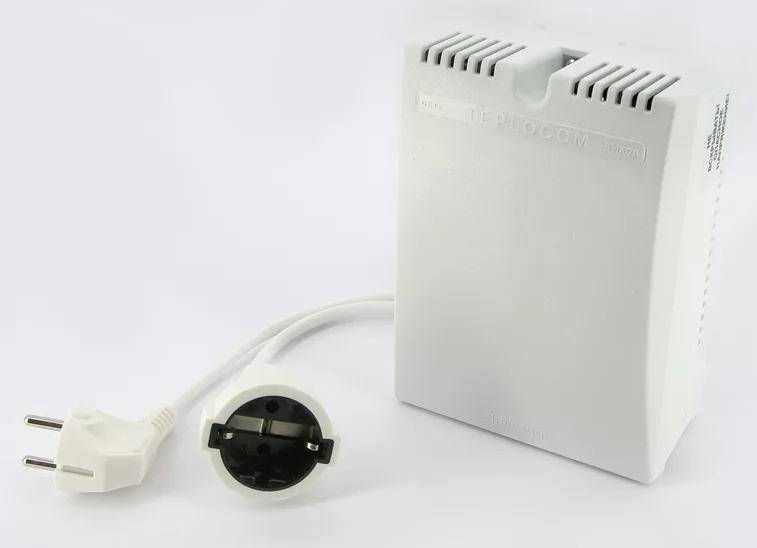

В оригинальном варианте на передней панели вообще ничего нет, кроме пары надписей. Но есть версия с цифровым вольтметром — Teplocom ST-555-И. Который, кстати, тоже светит синим светом.

Производитель ничего лучше не придумал, как вынести розетку наружу на проводе (наверное, не хотел разрабатывать отдельный корпус под эту модель). Причем, сделал это очень оригинально, особо не заморачиваясь — провода просто просунуты через первые попавшиеся отверстия:

Не смотря на мое негативное отношение к данной модели, стабилизатор напряжения Бастион Teplocom ST-555 выполняет свои функции как заявлено. Цена, на мой взгляд, сильно завышена.

Sven AVR Slim-500

Тип — релейный
Мощность — 400 Вт
Входное напряжение — 140…260 В
Рабочая температура — 0…40°C
Время реакции — 10 мс
Количество ступеней регулировки — 4
Выход — 1 евророзетка

Внутри прочного металлического корпуса находится тороидальный автотрансформатор с датчиком перегрева и 4 силовых реле, осуществляющих коммутацию обмоток.

Мозги собраны на одной плате на базе микроконтроллера HT46R064B. Не смотря на китайские корни, стабилизатор имеет вполне достойное качество монтажа.

Цифровой вольтметр хоть и один, но зато настоящий. Он честно показывает либо входное напряжение, либо выходное (что именно показывать в данный момент выбирается кнопочкой).

Вообще, симпатичная модель. Легкий, плоский корпус (толщина всего 6 см). Охлаждение — естественное. Крепление задумано как настенное, но его без проблем можно и положить куда-нибудь.

Теперь ложка дегтя. Встроенный в стабилизатор напряжения Sven AVR Slim-500 фильтр помех — совсем никудышный. Воткнули в плату этот хлипкий кондер исключительно ради того, чтобы сделать гордую надпись на упаковке. Защита от короткого замыкания на выходе реализована с помощью простого биметаллического размыкателя (видели, наверное, такие? Их еще в дешевые сетевые фильтры пихают). Ну и плюс от длительной перегрузки должен спасти датчик температуры автотрансформатора.

Стабилизатор имеет брата-близнеца — модель SLIM-1000 LCD. Корпус тот же, но за счет более мощного трансформатора мощность увеличена до 1000 ВА.

Powerman AVS 1000D

Тип — релейный
Мощность — 700 Вт
Входное напряжение — 140…260 В
Рабочая температура — 0…40°C
Время реакции — 7 мс
Количество ступеней регулировки — 6
Выход — 2 евророзетки

Если входное напряжение станет ниже 120 или выше 280 Вольт, стабилизатор обесточит нагрузку. Кстати, значения входного и выходного напряжений отображаются на двух независимых цифровых вольтметрах, вынесенных на переднюю панель.

Собран очень даже неплохо. Монтаж аккуратный, ничто не препятствует естественной циркуляции воздуха. Трансформатор — тороидальный, что уже де-факто стало стандартом для бытовых стабилизаторов. Это повышает КПД, уменьшает габариты, массу и снижает уровень шума.

Вся схема управления собрана на 8-битном контроллере HT46R064 и одной микросхеме логики. Непонятно только зачем производитель уложил контроллер в кроватку? Может быть, ради возможности перепрошивки? Но тогда где брать прошивки?

В стабилизаторе напряжения Powerman AVS 1000D реализовано интересное решение проблемы надежности силовых реле. Не секрет, что одной из самых частых поломок релейных стабилизаторов является выход из строя контактной группы реле в результате подгорания или залипания контактов. Здесь эта проблема решается в лоб — поставили релюшки с 3-кратным запасом по мощности.

Не смотря на то, что производитель заявляет защиту от помех, во внутренностях стабилизатора никаких признаков фильтрующих элементов не обнаружено. Нет ни дросселей, ни конденсаторов, ни варисторов.

Поэтому для защиты газового котла от импульсных и высокочастотных помех после стабилизаторов напряжения Powerman серии AVS желательно всегда использовать отдельный сетевой фильтр.

Эта модель имеет напольное исполнение, что может быть не очень удобно при использовании совместно с настенным котлом.

В таком случае, рекомендую обратить внимание на чуть менее мощный вариант стабилизатора Powerman AVS 500P, который заточен для настенного крепления (см. фото справа).

Его активная мощность составляет 250 Вт, что достаточно для большинства газовых котлов. Даже с избытком. Качество этой модели не уступает его более старшему собрату.

Rucelf Котел-600

Тип — релейный
Мощность — 600 Вт
Входное напряжение — 150…250 В
Рабочая температура — 0…45°C
Время реакции — 20 мс
Количество ступеней регулировки — 4
Выход — 1 евророзетка

Стабилизатор якобы российского производства. Об этом сообщает большая надпись и корпус, раскрашенный в яркие патриотичные цвета. На самом деле фирма Rucelf зарегистрирована в России, но вся продукция все равно собирается в Китае. Но даже не смотря на низкооплачиваемый труд китайских рабочих, качество сборки не пострадало.

Корпус металлический, выглядит солидно. Предназначен для настенного крепления, розетка снизу. Мощности в полноценных 600 Ватт будет достаточно абсолютно для любого котла. А чтобы ни у кого не возникало сомнений, на передней панели красуется надпись «Рекомендовано для газовых котлов».

Внутрянка тоже на достойном уровне. Никаких вмешательств клеевым пистолетом не замечено, пайка чистая, аккуратная. Пустых мест на плате нет. Все что нужно заизолировано термоусадками, притянут хомутами и винтами. Автотрансформатор полностью изолирован.

По-умолчанию цифровой вольтметр показывает выходное напряжение, но если нажать на красную кнопочку снизу, то он переключится на входное. Работает тихо (если сравнивать с тем же Теплокомом, то вообще бесшумно). Собственное потребление — около 2 Вт.

Внешний вид, а также внутреннее убранство можно оценить по этому видео:

Энергия APC 500

Тип — релейный
Мощность — 350 Вт
Входное напряжение — 85…270 В
Рабочая температура — -5…40°C
Время реакции — 10 мс
Количество ступеней регулировки — 4
Выход — 2 розетки CEE 7/4

Наш, отечественный стабилизатор. Металлический корпус не поплавится в случае какого-нибудь форс-мажора, в отличие от той же Ресанты. К тому же, это дополнительный плюс к пожаробезопасности. Сборка на уровне, выглядит симпатично, приятно взять в руки. Внутри тоже все аккуратно.

Заявлен экстремально широкий диапазон входных напряжений. В кратковременном режиме стабилизатор способен работать уже от 75 Вольт и до 280. Но надо иметь в виду, что 100%-ую мощность стаб будет выдавать только начиная от 195В на входе.

Кстати, о выходном напряжении. На передней панели стабилизатора напряжения Энергия APC 500 имеются два цифровых вольтметра, показывающие напряжение входа и выхода. Так вот, напряжение на выходе ВСЕГДА ровно 220 Вольт. На самом деле это, конечно же, муляж. Но я прекрасно понимаю, почему производитель пошел на такой хитрый ход.

Дело в том, что далеко не все пользователи понимают, что нормальным напряжением бытовой сети 220 Вольт является любое напряжение в интервале 198-242 Вольта. Представьте, что будет с несведущим человеком, когда он увидит на выходном вольтметре, например, 240В? Он же решит, что это катастрофа! Стабилизатор сломался!!!

Поэтому на выходе всегда четко 220, и все довольны 🙂

Обратите внимание на розетку системы CEE (изобретение немецкой фирмы Шуко). Здесь контакт заземляющего проводника выполнен в виде штырька, который входит в соответствующее углубление в вилке.

Такая конструкция не позволяет случайно поменять фазу и ноль местами, что недопустимо для фазозависимых котлов.

Некоторых пользователей такие вилки вгоняют в ступор. Посмотрите, например, как удивляется автор этого видео:

Надпись на корпусе стабилизатора, что он «идеален для газового котла» — отличный пример эксплуатации нашей с вами безграмотности и лени. Только представьте, вам нужен стабилизатор, но вы в них ничего не понимаете. И вот вы случайно заходите в магазин, а на прилавке лежит коробочка, на которой крупными буквами написано: «Я — как раз для котла! Ни о чем не думай, просто купи меня!». Маркетинг рулит.

Вне зависимости от того, что на нем написано, Энергия APC 500 — действительно отличный стабилизатор для настенных газовых котлов!

Штиль ИнСтаб IS550

Тип — двойного преобразования (инверторный)
Мощность — 400 Вт
Входное напряжение — 90…310 В
Рабочая температура — 5…40°C
Время реакции — отсутствует (0 мс)
Перегруз. способность — 50% (5с)
Выход — 1 евророзетка

Штиль ИнСтаб IS550 — один из лучших образцов инверторных стабилизаторов, обладающий всеми их достоинствами. Стабилизатор имеет фантастический диапазон рабочих напряжений — от 90 до 310 вольт, поэтому он идеально подходит даже для самых проблемных сетей (например, зимой на даче в часы максимальной нагрузки, когда даже лампочки меркнут). Производитель заявляет точность стабилизации — 2%, но на практике точность еще выше (менее 1%).

Приятно, что стабилизатор является нашей отечественной разработкой — в группу компаний «Штиль» входят предприятия Москвы и Тулы. Модель ИнСтаб 550 имеет сертификаты соответствия Госстандарта РФ, Мининформсвязи РФ, декларации и сертификаты Таможенного союза и прошла производственные испытания и выходной контроль.

Стабилизатор совершенно бесшумен. Благодаря небольшой мощности, охлаждение происходит за счет естественной конвекции, и внутри нет ни одного вентилятора:

Зато внутри есть полноценный сетевой фильтр с полосой режекции 150 кГц-30 МГц, который защитит вашу технику от помех (а также, наоборот, не пропустит в сеть помехи, которые могут возникать во время работы некоторых бытовых приборов). Так что все в строгом соответствии с ГОСТом по электромагнитной совместимости. И это не пустые слова. Если снять крышку, то сразу бросаются в глаза компоненты, необходимые для качественной фильтрации помех:

А вот, что будет, если подать на вход ИнСтаб 550 напряжение прямоугольной формы (меандр), которое выдает обычный китайский бесперебойник:

Как видите, стабилизатор превратил поступающие ему на вход прямоугольные импульсы (осциллограмма красного цвета) в идеальную синусоиду на выходе (осциллограмма желтого цвета).

Вообще, инверторные стабилизаторы — последнее слово в мире стабилизаторов. Использование технологии двойного преобразования напряжения позволило добиться беспрецедентных преимуществ:

  • полное отсутствие времени задержки между изменением входного напряжения и соответствующей коррекцией напряжения на выходе;
  • полное отсутствие подвижных частей (сервоприводного механизма, коммутирующих реле) и, соответственно, абсолютная бесшумность работы. Исключение составляют мощные стабилизаторы с принудительным охлаждением, которое, кстати говоря, включается только под определенной нагрузкой;
  • отсутствие громоздкого и тяжеленного вольтодобавочного трансформатора и, как следствие, меньше масса и габариты всего устройства;
  • широкий диапазон входных напряжений;
  • некритичность к форме и частоте входного напряжения (без проблем работает, например, от дешевых ИБП с меандром на выходе или от дизель-генераторов с их вечно плавающей частотой);
  • улучшение формы выходного напряжение (всегда формирует ровную синусоиду независимо от того, что подается на вход).

Насколько мне известно, именно в ГК «Штиль» впервые решили применить идею двойного преобразования напряжения в стабилизаторах. Одной из первых моделей был Штиль R500i , а рассматриваемый нами ИнСтаб IS550 является по сути его современным аналогом, собранным на более совершенной и надежной элементной базе.

Интересно, что можно официально приобрести вариант, заранее настроенный на нужное выходное напряжение: 220, 230 или 240В. Так что, желающие уже могут постепенно приобщаться к новому стандарту напряжения — 230 вольт.

Хорошая демонстрация преимуществ стабилизаторов двойного преобразования представлена в этом видео (как раз на примере стабилизатора Штиль IS550):

В общем, куда ни глянь, а у данного стабилизатора кругом одни достоинства и преимущества. Но один недостаток у него все-таки есть — это цена. За 400-ваттный Штиль ИнСтаб IS550 придется выложить 6400 рублей. Это, конечно, дороже чем стабилизатор любого другого типа той же мощности. Однако, нет никаких сомнений, что развитие технологий и дальнейшее удешевление мощных электронных компонентов (IGBT и MOSFET’ов) неизбежно приведет к снижению стоимости инверторных стабилизаторов.

Кстати, для большинства газовых котлов вполне может хватить и менее мощного стабилизатора Штиль IS350 (таким образом, вы сможете сэкономить около 1.5 тыс. рублей). Его способность выдерживать 50%-ную перегрузку в течении 5 секунд поможет переносить запуски циркуляционного насоса.

Штиль R600ST

Тип — электронный (симисторный)
Мощность — 480 Вт
Входное напряжение — 165…265 В
Рабочая температура — 1…40°C
Время реакции — 40 мс
Количество ступеней регулировки — 4
Выход — 2 евророзетки

Единственный электронный стабилизатор напряжения для газового котла. К качеству сборки нет никаких нареканий. Все продумано, надежные контакты, изоляция, отвод теплого воздуха. Выглядит красиво. Охлаждение осуществляется за счет естественной циркуляции воздуха, что означает полное отсутствие шума при работе.

Схемотехника тоже на высоком уровне. Использованы симисторные ключи с запасом по мощности, благодаря чему реальное рабочее напряжение еще немного расширяется — от 150 до 275 Вольт.

И, что немаловажно, Штиль R600ST имеет собственную схему фильтрации помех (как со стороны сети, так и, наоборот, со стороны стабилизатора). Этому способствует отдельный выходной контур для каждой из розеток.

Штиль производится в России (г. Тула) и соответствует всем требованиям международных стандартов. Стабилизаторы Штиль широко применяются у интернет-провайдеров, в банках, госпиталях, т.е. там, где требуется повышенная надежность. На мой взгляд, модель R600ST — лучший стабилизатор напряжения для газового котла.

К нам в мастерскую очень редко попадают стабилизаторы Штиль и Энергия, что косвенно свидетельствует об их надежности.

Для наглядности, мы свели все перечисленные модели в одну таблицу. Получился своеобразный рейтинг стабилизаторов напряжения для газовых котлов:

Модель стабилизатораТипМощностьРабочее напряжениеМеталл. корпусВстроенный фильтрБесшумная работаРазмещениеЦенаОбщая оценка

Ресанта ACH-500/1-Ц релейный 500 Вт 160…240 В напольный 1420 руб.
Ресанта ACH-500Н/1-Ц релейный 500 Вт 160…240 В настенный 1790 руб.
Бастион Teplocom ST-555 релейный 280 Вт 145…260 В настенный 3200 руб.
Sven AVR Slim-500 релейный 400 Вт 140…260 В настенный 1860 руб.
Powerman AVS 1000D релейный 700 Вт 140…260 В напольный 1810 руб.
Rucelf Котел-600 релейный 600 Вт 150…250 В настенный 3000 руб.
Энергия APC 500 релейный 350 Вт 85…270 В настенный 3600 руб.
Штиль IS550 инверторный 400 Вт 90…310 В настенный 6400 руб.
Штиль R600ST электронный 480 Вт 165…265 В настенный 7200 руб.

Конечно, это не исчерпывающий список. При выборе стабилизатора напряжения для настенных газовых котлов руководствуйтесь следующими характеристиками:

  • мощность;
  • диапазон напряжений (зависит от особенностей вашей сети);
  • качество сборки и комплектующих;
  • и способ размещения (для настенных котлов предпочтительнее настенное размещение рядом).

Правильное подключение

Итак, теперь вы знаете, какой стабилизатор выбрать для газового котла. Осталось узнать правильную схему подключения.

Если котел вам дорог (а их стоимость доходит до 300 тыс. рублей и выше!), то не помешает установить сразу после вводного автомата реле контроля напряжения, а непосредственно перед котлом — сетевой фильтр.

Обычно в тех местах, где используются котлы отопления (сельская местность, поселки, дачи…), электропитание осуществляется двухпроводной воздушной линией с системой заземления ТТ. В таких случаях еще добавляется УЗО с током уставки до 30 мА.

Получается примерно такая схема:

Внимание! Газовый котел и стабилизатор обязательно должны быть заземлены (на схеме не показано)!

Для заземления котла (и всех остальных электроприборов) в системе ТТ должен быть обустроен отдельный контур заземления, полностью изолированный от нулевого рабочего проводника и всей остальной сети. Сопротивление заземления рассчитывается в соответствии с требованиями Правил устройства электроустановок ( пункт 1.7.59 ).

Минусы питания котла через стабилизатор

Возможно, вы будет разочарованы, но подключение газового котла через стабилизатор напряжения не избавит вас от всех проблем. Вот, например, что не по зубам ни одному стабилизатору:

  • он не защитит котел от удара молнии в воздушную линию, питающую ваш дом (в идеале нужно устройство защиты от импульсных перенапряжений — УЗИП);
  • не поможет при пропадании напряжения (тут не обойтись без источника бесперебойного питания — ИБП);
  • никакой стабилизатор, кроме дорогого инверторного, не способен исправить частоту входного напряжения (для этих целей придется ставить он-лайн ИБП).

Теперь самое интересное. Каждая из задач, с которыми справляются стабилизаторы напряжения, с успехом решается более дешевыми приборами:

  • защита газового котла от помех по цепи питания с успехом реализуется с помощью обычного сетевого фильтра или фильтра, входящего в состав ИБП;
  • обесточивание котла при недопустимо низком или, наоборот, слишком высоком напряжении можно организовать при помощи значительно более дешевого устройства — реле контроля напряжения.

Становится очевидным, что подключение котла через стабилизатор — далеко не самое оптимальное решение . Любой, даже самый посредственный on-line ИБП будет на голову лучше, чем самый лучший стабилизатор для газового котла. А если дополнительно к бесперебойнику установить реле напряжения и сетевой фильтр, ваш газовый котел станет практически неуязвимым.

Как выбрать стабилизатор напряжения для газового котла

Стабилизатор напряжения – это устройство, предназначенное для поддержания выходного напряжения в узком, соответствующем нормам, пределе, вне зависимости от параметров входного напряжения. Простыми словами, стабилизатор пропускает через себя входящее напряжение из бытовой электросети и дает на выходе требуемое для нормальной работы газового котла напряжение, близкое к 220 или 230 В с ровной синусоидой частотой 50 Гц. Однако для газового котла стабилизаторы напряжения оправданы не всегда.

Нужен ли стабилизатор напряжения для газового котла

Несмотря на советы многих специалистов и работников газовых служб, подключение газового котла через стабилизатор не является обязательным. Такие требования не предъявляют и производители отопительных котлоагрегатов, кроме того, не отказывают и в гарантии в случае поломки из-за перепада напряжения, хотя, конечно, случаи отказа недобросовестной сервисной структурой все же случаются. Достаточно посмотреть на требования к питанию, предъявляемые в инструкциях по эксплуатации (нажмите, чтобы увеличить):

Ни в одной инструкции распространенных и известных газовых котлов не предъявлено повышенных требований к источнику питания, везде это стандартная розетка 230 В, 50 Гц.

Пошаговая инструкция по заземлению газового котла в частном доме

Однако стоит учитывать, что иностранные, особенно европейские и японские производители, ориентируются на качественные и не перегруженные сети электроснабжения, например, европейских стран.

В то время как у нас на практике электроснабжение не всегда является стабильным: подстанции и ЛЭП, перегруженные подключением большого количества новых жилых комплексов, домов или производств; перегрузка линии в пиковые часы, человеческая халатность и т.д. Предъявить что-либо энергоснабжающему предприятию и уж тем более самостоятельно нормализовать некачественное электроснабжение на практике практически невозможно. В таком случае обеспечить нормальную работу котла при низком напряжении или обезопасить его от скачков напряжения можно с помощью стабилизатора.

Наш пример измерения напряжения в электросети дома стандартного жилого комплекса, не характеризующейся проблемами. Как видим, несмотря на довольно стабильные средние показатели, существуют и пики, выходящие за пределы нормы 207 — 253 В.

Однако еще одним решающим моментом является модель газового котла и устройство его автоматики. Ведь неоднократно можно услышать: «у меня котел подключен напрямую в розетку и работает 15 лет»; «в наше время перепады напряжения не настолько критичны, чтобы постоянно сгорала вся техника в доме», что действительно является правдой. Большая часть владельцев газовых котлов даже не задумываются о мерах безопасности и беспроблемно эксплуатируют котлоагрегаты на протяжении 8, 10 и даже 15 лет.

Решение о необходимости стабилизатора зависит от модели котла и уязвимости его автоматики, циркуляционного насоса и прочих электронных модулей к перепадам напряжения. Немалая часть моделей действительно не требовательна к напряжению, а в некоторых реализованы особые режимы работы автоматики, позволяющие нормально функционировать при отклонениях вплоть до 30% от 230 В.

В то же время, остальная часть котлоагрегатов является гораздо более чувствительными к параметрам электросети, их мы всегда рекомендуем подключать через стабилизатор. Чтобы узнать, уязвима ли модель газового котла к перепадам напряжения, можно изучить ее наиболее частые неисправности, просмотрев форумы или отзывы в интернет-магазинах, при наличии возможности – пообщаться с работниками сервисных центров (в случае с нестабильным электроснабжением обычно частично или полностью выходит из строя электронная плата управления, она же автоматика). Также о наличии такой уязвимости мы всегда указываем в своих обзорных статьях.

Например, особенно уязвимыми являются модели газовых котлов Ferroli, Lamborghini, Лемакс, Sime, некоторые модели Baxi и даже эталонные немецкие Viessmann и Vaillant. Разумеется, это далеко не полный список.

В итоге, газовый котел явно необходимо подключать через стабилизатор напряжения, если:

  • электрическая сеть отличается нестабильностью напряжения, характерны резкие скачки и срабатывание автоматов, отключение или же просадки. Достаточно несколько раз замерить напряжение в сети самым недорогим мультиметром (стоит понимать, что от перебоев стабилизаторы не спасут, в таком случае необходим недорогой инвертор и АКБ или более дорогой, в том числе включающий в себя стабилизатор напряжения, ИБП – источник бесперебойного питания);
  • автоматика, циркуляционный насос и другие электронные модули котла уязвимы к перепадам напряжения (изучаем наиболее частые неисправности).

В остальных случаях – решение о целесообразности стабилизатора напряжения исключительно за вами.

Опрос: как вы узнали о необходимости стабилизатора напряжения для газового котла?

  • Рекомендации продавцов-консультантов
  • Рекомендации специалистов по котлоагрегатам
  • Рекомендации работников газовой службы
  • Совет или пример соседей/знакомых/родственников
  • Статьи или видеоролики в сети
  • Статьи нашего портала
  • Личное решение в связи с нестабильной электрической сетью
  • Рекламные материалы производителей стабилизаторов
  • Другое
Результаты

Устройство и принцип работы

Основной критерий выбора стабилизатора – это его тип, от этого зависит принцип работы и характеристики устройства, его надежность, возможность установки в котельной, шумность и стоимость.

Релейные

Самые простые и недорогие приборы. Основной элемент в них – трансформатор, на первичную обмотку которого подается входящее питание. Вторичная обмотка имеет от 5 до нескольких десятков контуров (от их количества зависит точность стабилизации). В зависимости от входного напряжения, прибор автоматически переключает питание на контур вторичной обмотки, которая выдаст напряжение, максимально приближенное к 220 В.

Роль переключателя выполняют реле (электромеханические переключатели), заключенные в герметичный корпус, исключающий открытое искрение. Релейные стабилизаторы имеют отличную скорость реакции, устойчивы к перегрузкам, имеют широкий диапазон входящего напряжения, в виду простоты конструкции – износоустойчивы и долговечны, не требующие внимания и замены рабочих элементов.

Однако даже при наличии более 10 контуров вторичной обмотки, для них характерны большие отклонения, в пределах 7-10%, что в случае с газовыми котлами не является критичным, ведь даже уязвимые модели спокойно переносят отклонения напряжения до 10-15% от 220 В.

Единственный действительно ощутимый недостаток – даже современные реле довольно громко щелкают при переключении.

Электромеханические

Также называют сервоприводные или «латерные» (работающие по принципу ЛАТРа), для газового котла отопления они не подходят. Дело в том, что переключение в них происходит «в открытую», без изоляции: трансформатор торообразной формы имеет множество витков, в центре расположен сервопривод, вращающий токосъемник по кольцевому коллектору, изменяя количество витков вторичной обмотки трансформатора, а значит и напряжение на выходе. При открытом контакте токосъемных щеток с витками обмотки часто происходит искрение, поэтому, например, при утечке газа, работа прибора может привести ко взрыву.

Несмотря на множество преимуществ электромеханических стабилизаторов, устанавливать их в одном помещении с газовым котлом небезопасно. Единственный вариант – вынести прибор в другое помещение.

Электронные

Также называют симисторными или тиристорными, в роли ключей для переключения в них используются симисторы или тиристоры. В случае с использованием реле – их количество упирается в габариты прибора, невозможно в компактном корпусе установить большое количество реле, в то время как компактных симисторов или тиристоров – можно. В итоге получается прибор с большим количеством ступеней переключения, а значит и более точным выходным напряжением.

Также полупроводниковые ключи подразумевают более быстрое, бесшумное переключение, надежность и долговечность. Однако цена электронных стабилизаторов довольно высокая и использовать прибор стоимостью от 6 тыс. руб., функционал которого направлен только на стабилизацию – решение спорное. Учитывая, что практически для любого газового котла будет достаточно обычного релейного стабилизатора, который обойдется как минимум на 1-1,5 тыс. руб. дешевле.

Инверторные

Наилучший вариант для любого применения, в том числе и для подключения газового котла. Инверторные стабилизаторы (они же двойного преобразования) отличаются максимальной точностью, чистой синусоидой, отфильтрованной от помех. Не вдаваясь в ненужные нам подробности, принцип работы инверторных стабилизаторов напряжения прост:

  1. На входе переменный ток бытовой электрической сети преобразовывается в постоянный.
  2. На выходе постоянный ток проходит через инвертор и преобразовывается в переменный, с напряжением 220 В и с чистым синусом частотой 50 Гц.

Благодаря двойному преобразованию, на выходе имеем всегда стабильные и желаемые показатели, вне зависимости от параметров напряжения и помех в электросети дома. Отклонения в стабилизации напряжения в инверторных приборах достигает 1% и менее, что является лучшим на сегодня результатом. Еще несколько лет назад инверторные стабилизаторы стоили немалых денег, на уровне более функциональных ИБП, но сегодня можно купить очень достойные модели уже начиная с бюджета 3-4 тыс. руб., их мы еще рассмотрим в рейтинге лучших далее. Но сначала необходимо определить и другие немаловажные критерии выбора.

Какой стабилизатор напряжения лучше выбрать для газового котла

Минимально необходимая мощность

От номинальной мощности стабилизатора сильно зависит его стоимость, поэтому просто выбрать самый производительный и не заморачиваться – не самое оправданное решение. Если с моделью котла вы уже определились, достаточно открыть его инструкцию по эксплуатации (или найти ее электронную копию) и посмотреть максимально потребляемую мощность. В инструкции она обычно указана в таблице технических характеристик, как номинальная электрическая мощность (Вт). Главное не путать с тепловой мощностью котла (кВт).

Например, известный BAXI ECO-4s 24F потребляет до 130 Вт, также стоит учитывать, что пусковая мощность (например, при розжиге или запуске насоса) может увеличить потребление в моменте, вплоть до + 100 Вт. Также необходим определенный запас, мы рекомендуем закладывать около 40%, то есть умножаем показатель на 1,4, итого – (130 Вт + 100 Вт)* 1,4 = 322 Вт. Практически все модели характеризуются потреблением от 100 до 180 Вт, поэтому для стандартного газового котла нужен не особо сильный по мощности стабилизатор на 400 Вт, его будет более, чем достаточно.

Обратите внимание, что в характеристиках некоторых моделей мощность указывается в Вольт-Амперах (Ва), а не в Ваттах (Вт). Для перевода в Ватты, необходимо умножить число в Ва на 0,7-0,9 (значение всегда разное и зависит от коэффициента мощности (сos φ) модели).

Существуют и более сложные автоматизированные котлы с несколькими циркуляционными насосами, которые потребляют и 450, и 500 Вт, но о его повышенном потреблении вы уж точно будете знать за ранее. Если планируется использование более одного циркуляционного насоса, рассчитать необходимую мощность можно  помощью простого калькулятора ниже.

Калькулятор расчета необходимой мощности стабилизатора

Введите все необходимые исходные данные и нажмите «Рассчитать»

Наиболее характерное значение напряжения в электросети до стабилизации ( для учета потери мощности стабилизаторов при работе на предельных значениях ), В
130 140 150 160 170 180 190 200 210 220 230 240 250 260 270
Паспортная электрическая мощность (не путать с тепловой), Вт
Количество дополнительных циркуляционных насосов (помимо встроенного в котел)
Только котел Один доп. насос Два доп. насоса Три доп. насоса
Номинальная потребляемая мощность одного насоса, Вт
Суммарная потребляемая мощность других устройств, подключаемых к стабилизатору (при наличии), Вт
Запас 1.4 (скрытое)
Запас 40%

Диапазон рабочего напряжения

Оптимальными являются значения в пределах 140-260 В на входе. Конечно, чем шире этот диапазон, тем при более проблемной электросети будет работать стабилизатор.

Если напряжение в электросети выйдет за пределы рабочих параметров стабилизатора, произойдет обесточивание нагрузки. И тут есть важный момент: модели, не оснащенные аварийной защитой, при скачке напряжения свыше их предела могут выйти из строя и хорошо, если они «примут удар» только на себя. Модели, оснащенные защитой без каких-либо последствий прервут питание, а некоторые из них (например, известные стабилизаторы «Штиль») способны восстановить электроснабжение в автоматическом режиме.

Также стоит учитывать, что мощность большинства моделей сильно снижается при работе на низких значениях напряжения (120-160 В) и не все производители это указывают. Для примера можно привести график из инструкции по эксплуатации Ресанта ACH-500/1-Ц:

Зависимость входной мощности Ресанта ACH-500/1-Ц от напряжения в сети.

Время реакции

Скорость принятия решения современных стабилизаторов находится в пределах 4-20 мс. На практике большинство котлов никак не реагируют на нестабильность в течение даже 20 мс, а некоторые модели и вовсе на кратковременное включение-выключение с розетки вручную, поэтому параметр быстродействия не является критически важным.

Однако существуют более чувствительные модели, для которых впрочем даже 8 мс реакции будет более, чем достаточно. К слову, инверторные стабилизаторы вообще не имеют времени реакции, поскольку их выходное напряжение абсолютно стабильное и не зависит от параметров входного.

Точность стабилизации

Несмотря на то, что на электронном табло практически все стабилизаторы показывают ровно 220 В, реальное напряжение может иметь погрешность. Связан такой «обман» скорее с тем, чтобы рядовой, не разбирающийся пользователь не волновался при показателях, например, 240 В. Ведь по современным стандартам ГОСТ 29322-2014, нормальным считается напряжение в пределах 207 — 253 В. И на практике газовые котлы действительно нормально работают в таком пределе, да и у большинства даже в инструкции прописано о допустимых отклонениях в пределах +-10% от 230 В.

Исключением, как и в случае с предыдущим пунктом, могут быть только сверх чувствительные модели, для которых лучше подобрать стабилизатор точностью 5% и менее. В остальных случаях, современные, даже самые дешевые, стабилизаторы допускают отклонения на выходе не более 7-8%.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Другое

Напоследок есть несколько важных моментов, которые также нужно учесть:

  • способ размещения прибора может быть как настенным, так и напольным. Разумеется, для навесных котлов отопления напольный вариант не удобен, если только рядом с котлом нет свободных полок нужного размера;
  • материал корпуса – желательно металл, пусть не всегда эстетического вида, за то устойчивый к высоким температурам, характерным для стабилизаторов;
  • выбираем исключительно однофазный прибор.

Как грамотно выбрать и подключить генератор для газового котла

Лучшие известные производители и модели: характеристики и цены

Все приведенные ниже модели точно подойдут под любой стандартный газовый котел. При формировании их списка мы соблюдали очередность от менее качественных, по нашему мнению, к лучшим на рынке.

Huter 400GS

Тип: релейный
Мощность: 350 Вт
Входное напряжение: 110-260 В
Погрешность: 8%
Время отклика: 7 мс
Выход: 2 евророзетки

По происхождению бренда немецкий стабилизатор, но производится и собирается он, как и большинство современной техники, в Китае. Имеет достаточно широкий диапазон входного напряжения и быструю реакцию, но на практике уже на 160-170 В теряет до 30% номинальной мощности, поэтому использовать его лучше в сети с не столь серьезными отклонениями. Приятным плюсом является наличие сразу двух розеток, качественно и удобно вмонтированных в корпус, который в свою очередь металлический, имеет приятный внешний вид.

Обычно стабилизатор без проблем выполняет свои функции и эксплуатируется на протяжении уже более 8 лет. Однако за это время существует и негативный опыт эксплуатации, когда прибор начинал превышать допустимую погрешность или полностью отключался, отключая вместе с собой и котел. В большинстве случаев стабилизатор работает хорошо, но случаи неисправностей все же есть, из-за чего мы справедливо отнесли его на последнее место.

Стоимость: 2 850-2 920 руб.

БАСТИОН Teplocom ST-555-И

Тип: релейный
Мощность: 300 Вт (400 Ва)
Входное напряжение: 165-260 В
Погрешность: 8%
Время отклика: 20 мс
Выход: 1 евророзетка

Не очень дорогой, но и не лучший в соотношении «цена-качество» стабилизатор российского производства. Его можно отнести к категории наиболее простых и недорогих устройств, но с не самой конкурентоспособной в этой категории ценой. Свои функции прибор выполняет отлично, имеет приемлемый диапазон входного напряжения, не лучшие, но достаточные практически для любого газового котла показатели реакции и погрешности. Согласно отзывам владельцев выполняет свои функции на отлично, серьезных технических проблем за более 5 лет эксплуатации не известно.

Отличным бонусом является способность переносить более высокие нагрузки до 555 Ва (около 416 Вт) в течение 15 минут, что позволит котлу нормально запуститься, даже если стандартной активной мощности оказалось недостаточно.

Однако недостатками, помимо завышенной для такой категории стабилизаторов стоимости, являются его посредственное качество сборки, простенькое устройство, самый обычный плавкий предохранитель, неудобно вынесенная на отдельном выходном кабеле розетка. Ну и характерные всем релейным устройствам щелчки.

Стоимость: 3 200-4 400 руб.

Powerman AVS 1000 D Black

Тип: релейный
Мощность: 500 Вт (1000 Ва)
Входное напряжение: 140-260 В
Погрешность: 8%
Время отклика: 5-7 мс
Выход: 2 евророзетки

Более качественный, функциональный и внушающий доверие стабилизатор со средними характеристиками. Во-первых, в отличие от предыдущих моделей, внутри он выглядит хорошо и аккуратно, используется современный троидальный трансформатор, реле имеют большой запас мощности, плата полноценная, без перемычек.

Во-вторых, он имеет более широкий функционал. Важной особенностью является защита от перегрузки или падения напряжения ниже предела, вследствие чего прибор не просто отключает нагрузку без вреда для себя и подключенных приборов, но и автоматически восстанавливает питание при нормализации параметров сети. Из приятных бонусов – наличие неплохих фильтров, не устраняющих, но существенно снижающих уровень импульсных и высокочастотных помех. За практику эксплуатации сервисных нареканий не было, прибор надежно выполняет свои функции.

Единственные недостатки – напольный способ монтажа, что не всегда удобно, особенно в случае с настенным котлом, ну и характерные всем релейным моделям щелчки, хотя в данном случае они, субъективно, тише.

Стоимость: 1 920-2 150 руб.

RUCELF КОТЁЛ-400

Тип: релейный
Мощность: 400 Вт
Входное напряжение: 150-250 В
Погрешность: 8%
Время отклика: 10 мс
Выход: 1 евророзетка

Уже более известный и распространенный стабилизатор напряжения российского производства. И хотя некоторые специалисты утверждают о сборке в Китае, по официальной информации производство расположено в Московской области (г. Коломна), а других подтвержденных данных нет. Вне зависимости от страны, внутри прибор выполнен аккуратно, хорошо скомпонован и собран, на электронной плате нет пустых мест и перемычек, реле работают относительно тихо.

Имеется защита от перенапряжения (хотя котел он и не запускает самостоятельно), защита от короткого замыкания, грозы и молнии. За практику эксплуатации случаев неисправности не известно, производитель заявляет, что прибор тестировался на огромном количестве одноконтурных и двухконтурных моделей различных производителей: Baxi, Ferroli, Buderus, Vaillant, AEG, Protherm, Viessmann, Bosch. И действительно, помимо технического паспорта можно найти реальные рекомендательные письма от большинства перечисленных производителей.

Единственный недостаток – сильное снижение мощности уже при напряжении 170 В и ниже (на 25% и более), но даже половины мощности модели достаточно для нормального запуска и работы большинства газовых котлов.

Зависимость входной мощности RUCELF КОТЁЛ-400 от напряжения в сети.

Для уверенности можно взять версию на 600 Вт, которая всего на 500 рублей дороже.

Стоимость: 2 800-3 599 руб.

Энергия APC 500

Тип: релейный
Мощность: 350 Вт (500 Ва)
Входное напряжение: 85-270 В
Погрешность: 4%
Время отклика: 10 мс
Выход: 2 розетки типа «СЕЕ 7/5» (см. далее)

Известный и проверенный стабилизатор с очень хорошими техническими характеристиками, качеством и функционалом. Отличается очень широким диапазоном рабочего напряжения, в предельных ситуациях способен удерживать напряжение от 75 В, конечно, с серьезной потерей номинальной мощности. Также способен выдерживать до 150% перегруза по мощности на кратковременном промежутке времени.

Внутри все выглядит полноценно и аккуратно, сборка и материалы корпуса/кнопок/розеток также приятные для устройства такой ценовой категории. Касательно практики, это известная и одна из наиболее распространенных, беспроблемных моделей. Стоит отдельно отметить практически бесшумную работу, несмотря на реле.

При выходе за рабочие пределы прибор отключает нагрузку, после чего восстанавливает работу техники в автоматическом режиме. Имеется фильтрация от высокочастотных и импульсных помех, защита от короткого замыкания.

Отдельного внимания стоят 2 розетки типа «СЕЕ 7/5», которые предполагают наличие дополнительного штыря заземления. Таким образом, вы никогда не перепутаете полярность «фаза/ноль» в случае с фазозависимым котлом, способным в ином случае просто не включиться. Однако бояться таких розеток не стоит, практически на всех котлах вилки оснащены входом для штыря заземления, аналогичная ситуация даже с самыми простыми сетевыми фильтрами.

Стоимость: 3 700 руб.

Штиль ИнСтаб IS550

Тип: инверторный (двойного преобразования, on-line)
Мощность: 400 Вт (550 Ва)
Входное напряжение : 90-310 В
Погрешность: 2%
Время отклика: 0 мс (без задержки)
Выход: 1 евророзетка

Один из лучших и самых популярных стабилизаторов напряжения для газового котла. Способность работы в таком широком диапазоне входного напряжения – действительно редкость. Плюс мы имеем все преимущества инверторного типа: отсутствие подвижных частей, а значит бесшумную и более долговечную работу (за исключением более мощных моделей с вентиляторами охлаждения), идеально чистую и ровную синусоиду на выходе, абсолютно не зависящую от параметров электросети, отсутствие задержек в реакции, компактные размеры.

Особенностью является встроенный сетевой фильтр, убирающий искажения на выходе и не пропускающий их в первичную сеть, имеется полноценная фильтрация помех, убирающая их, а не просто снижающая уровень. Также имеется электронная защита нагрузки и самого стабилизатора от короткого замыкания, перегрузки, пониженного и повышенного напряжения на входе, перегрева. Сервисных случаев за практику эксплуатации не было. Но на то он и инверторный стабилизатор, для прибора этого типа подобные характеристики и надежность – норма.

К слову, модель имеет множество сертификатов Госстандарта РФ, Мининформсвязи РФ, ТС, используется не только в бытовых нуждах, но и в коммерческом секторе, получила широкую распространенность в том числе и благодаря этому. Единственный существенный недостаток — цена.

Стоимость: 5 680-6 400 руб.

Цены: итоговая таблица

Модель Мощность, Вт Входное напряжение, В Погрешность, % Время отклика, мс Стоимость, руб. Наша оценка (0-5 баллов)
Huter 400GS 350 110-260 8 7 2 850-2 920 3
БАСТИОН Teplocom ST-555-И 300 165-260 8 20 3 200-4 400 3,5
Powerman AVS 1000 D Black 500 140-260 8 5-7 1 920-2 150 4,0
RUCELF КОТЁЛ-400 400 150-250 8 10 2 800-3 599 4,0
Энергия APC 500 350 85-270 4 10 3 700 4,8
Штиль ИнСтаб IS550 400 90-310 2 0 5 680-6 400 4,9

Где купить стабилизатор для газового котла

  1. ВсеИнструменты – https://www.vseinstrumenti.ru/silovaya_tehnika/stabilizatory_napryazheniya/odnofaznye/do_10_kvt/.
  2. MirCli – https://mircli.ru/aksessuary-dlya-otopleniya/stabilizatory/.

Оригинальный производитель таких марок как Энергия и Voltron является известная российская торговая компания, выпускающая надежное и высококачественное сертифицированное оборудование. Благодаря их автоматической круглосуточной работе вы сможете обезопасить потребители от скачков, просадок, перегрузок и прочих неполадок в однофазной сети. В продаже есть различные по типу установки серии, которые подразделяются на настенные и напольные варианты эксплуатации. Купить стабилизаторы напряжения для газового котла можно в Москве, МО и регионах России. На случай экстремального электропитания предусмотрена система интеллектуальной защиты, которая сработает при выходе показателей электросети за предусмотренные техническим паспортом изделия пределы функционирования. Включение аппаратов происходит полностью автоматически после самодиагностики текущего питания. Уровень шума в процессе эксплуатации достаточно малый в отдельных случаях он составляет максимум 40 Дб, что позволяет установить их внутри офисного или жилого помещения.

Большинство электрооборудования для стабилизации электроэнергии имеют возможность качественно и быстро выполнять свои функции при положительной внутри помещения до +40°С и отрицательной температуре до -30°С. Наибольшим спросом пользуются устройства релейного и гибридного типа регулирования, так как у них самая высокая скорость срабатывания что очень важно для автоматики электрокотлов. В отдельных случаях подойдут и электромеханические аппараты. Кроме однофазных стабилизаторов 220В мы предлагаем купить различной мощности источники бесперебойного питания – инверторы 12-220 с чистым синусом, которые позволяют не только быстро решить проблему со сбоями в сети, но и обеспечить надежной электроэнергией все электроприборы в период кратковременного или продолжительного отключения питания. Купить стабилизаторы напряжения для газового котла — это не только лишь перестраховка от преждевременной поломки, но и дальновидное решение, способствующее правильной и долговременной работе газовых котлов различных марок. Все однофазные модели 500, 1000, 1500, 2000 для одного или нескольких потребителей располагают несложным подключением, так как подсоединяться с помощью сетевой вилки и розетки. Кроме котлов отопления они прекрасно работают и с другими бытовыми приборами и офисной аппаратурой малой мощности. Гарантия на устройства линейки Энергия, Upower (Юповер) и Voltron (Вольтрон) составляет 1 год. Для всех предлагаемых малошумных серий предусмотрен дисплей для отображения главных показателей электросети и отображения режима работоспособности устройства с помощью световой индикации.

10 лучших стабилизаторов напряжения для котлов

Место Наименование Характеристика в рейтинге
Лучшие стабилизаторы релейного типа для газовых котлов
1 Daewoo Power Products DW-TM1kVA Оптимальное сочетание цены и качества
2 RUCELF КОТЁЛ-600 Выбор покупателя
3 Huter 400GS Лучшая стабилизация синусоидального тока
4 Powercom TCA-2000 Выгодная цена
Лучшие электронные стабилизаторы для газовых котлов
1 Штиль VoltSaver R1000 Самый надежный
2 Lider PS600W Большой запас прочности
3 IEK Prime 0.5 кВА (IVS31-1-00500) Лучшая цена категории
Лучшие инверторные стабилизаторы напряжения для газовых котлов
1 Штиль IS350 Лучший выбор покупателя
2 СДП-1/1-1-220-Т Стабильные рабочие характеристики
3 Energy PN-500 Возможность работы в качестве ИБП



Современные газовые котлы представляют собой высококлассное оборудование с процессорной системой контроля и регулировки рабочих параметров. Разумеется, электроника чувствительна к перепадам напряжения и любой незначительный скачок в сети может вывести из строя блок управления, стоимость которого в цене котла составляет 30-50 %. Это приведет к остановке системы отопления (что крайне нежелательно в зимние месяцы) и незапланированным расходам, причем не маленьким. Для предотвращения таких последствий используют сетевые стабилизаторы, выравнивающие перепады, а в критических случаях просто отключающие оборудование.

В нашем обзоре будут рассмотрены данные устройства различных типов (получивших наибольшее распространение на рынке), которые лучше всего подходят для защиты котлов отопления. Рейтинговая оценка формировалась на основании заявленных производителем характеристик и опыта владельцев этого оборудования.

Лучшие стабилизаторы релейного типа для газовых котлов

Самыми популярными в России приборами для стабильной работы газовых котлов являются модели релейного типа. Они относятся к классу автоматических трансформаторных устройств с механической регулировкой стабилизации. Важнейшей положительной характеристикой изделий релейного типа считается быстрое реагирование на скачки напряжения (до 20 мс).

4 Powercom TCA-2000



Выгодная цена
Страна: Тайвань
Средняя цена: 2000 руб.
Рейтинг (2020): 4.2

Доступные релейные преобразователи напряжения для газовых котлов предлагают производители из Китая. Powercom TCA-2000 имеет компактный корпус, в котором вмонтированы 4 выходные розетки европейского типа. Они защищены от случайного проникновения людей или предметов. С целью полной безопасности все розетки имеют контур заземления.

Потребители отмечают наличие автоматического выключателя, который предотвращает перегрузки прибора и защищает его от коротких замыканий. После устранения неполадок в электросети необходимо включать его нажатием одной кнопки. К достоинствам стабилизатора следует отнести и выдерживание высоких нагрузок. Даже в условиях плохой работы электросети сохраняется исправная работа котла. Модель обладает бесшумностью во время работы.

3 Huter 400GS



Лучшая стабилизация синусоидального тока
Страна: Китай
Средняя цена: 2680 руб.
Рейтинг (2020): 4.5

Релейный стабилизатор Huter 400GS имеет лучшую стоимость в данной категории и отлично подходит для защиты электронной части газового котла. Он работает в диапазоне от 110 до 260 V с максимально возможным отклонением стабилизации не более 8%. Он удобен в подключении, имеет цифровую индикацию напряжения, малые габариты и крепится на стену. Но главное его преимущество – обеспечивает на выходе синусоидальный ток без искажений.

Владельцы, выбравшие этот стабилизатор, в своих отзывах указывают и другие сильные стороны Huter 400GS. Они выражены в наличии защиты от короткого замыкания, высокого напряжения или перегрева проводки. Во всех этих аварийных ситуациях автоматика проведет отключение от сети и предотвратит порчу дорогостоящего оборудования.

Ссылка на основную публикацию
