Система отопления частного дома с электрическим котлом

Содержание

Отопление от электрокотла: варианты организации отопления на основе электрического котла

Если подключение загородного участка к централизованному газоснабжению невозможно по каким-либо причинам и в ближайшие годы как минимум не планируется, то для обогрева частных домов нередко используется отопление от электрокотла – решение имеет ряд преимуществ, хотя и не лишено недостатков.

Чтобы использование прибора было эффективным, важно грамотно подобрать электрооборудование и схему контура. Предлагаем разобраться в конструктивных и функциональных особенностях разных типов электрокотлов, а также оценить особенности различных вариантов подключения агрегатов к отопительной системе.

Для тех, кто планирует организовать обогрев жилья от электрического прибора, будет полезно узнать, как использовать двойной тариф с целью снижения платы за электричество.

Классификация оборудования и принцип работы

Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:

  • ТЭНовым;
  • электродным;
  • индукционным.

Независимо от вида современные модели снабжены термостатом, с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.

Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.

Устройство с нагревательным ТЭНом

Внутри емкости, предназначенной для воды, устанавливают нагревательные элементы – ТЭНы. Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.

В зависимости от размеров и типа ТЭНовые электрокотлы бывают настенными или напольными. Нужно подобрать такое место установки прибора, чтобы его было удобно обслуживать

Можно выбрать двухконтурные модели  таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.

Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.

Электродный котел для отопления

Для нагрева здесь используется разница потенциалов на двух электродах и естественное сопротивление воды, возникающее благодаря растворенным в ней солям. Это компактные устройства, которые могут быстро нагревать небольшие объемы воды.

Электродные котлы очень компактные, их просто установить, но работают такие приборы только с водой, имеющей определенное удельное сопротивление

Встроенный циркуляционный насос здесь не нужен. Это простой прибор, который почти никогда не ломается. А если такое и случится, его не сложно отремонтировать. Цену на устройства этого типа можно назвать демократичной.

Но масло и антифриз для такого котла не подойдут, в качестве теплоносителя приемлема только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

Прибор с индукционным нагревом

В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.

Котлы с индукционным принципом действия устойчивы к износу, они обладают высоким КПД и служат исключительно долго. Конструкция настолько простая, что ее можно изготовить из подручных средств

Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить самодельный индукционный аналог. Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.

Варианты подключения к отопительной системе

Электрокотлы используют в системах с жидким теплоносителем, который циркулирует по трубам.

Это могут быть традиционные радиаторные варианты:

  • с естественным движением теплоносителя;
  • с принудительной циркуляцией;
  • комбинированные варианты.

Кроме того, бойлеры успешно применяют в системах водяного напольного обогрева. Подойдут они и там, где сочетают радиаторы как основной источник обогрева и ТП в качестве дополнения к нему. При устройстве отопления на базе электрического котла следует подобрать подходящую схему.

Система естественного типа

Такая система работает на использовании способности воды расширяться при нагреве. Горячий теплоноситель стремится вверх, вытесняя остывшую воду из контура. Она возвращается в теплообменник, нагревается, замещает остывшую жидкость и т.д. Электрокотел в этом случае ставят в нижней части контура.

Чтобы гравитационная система отопления работала правильно, важно подобрать достаточно широкие трубы и проложить их с правильным уклоном (+)

Реализация системы с естественной циркуляцией воды по контуру требует грамотного расчета и правильного монтажа.

Понадобится значительное количество труб определенного диаметра, которые должны быть уложены с нужным уклоном. Могут возникнуть проблемы, если понадобится отрегулировать мощность прибора и изменить уровень нагрева теплоносителя.

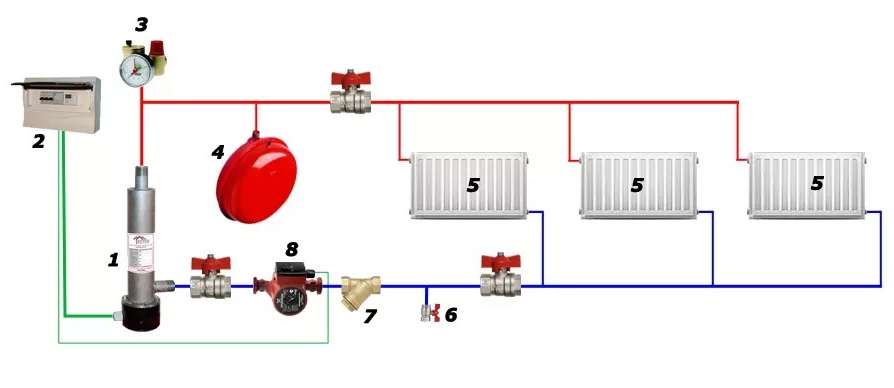

Контур с принудительной циркуляцией

Здесь движение горячей воды по трубам обеспечивает насос, подключенный к системе. Помимо него понадобится также мембранный расширительный бак и оборудование, обеспечивающее его функционирование: манометр, запорные краны и т.п.

Электрокотел ставят внизу, затем к системе подключают расширительный бак, после чего монтируют циркуляционный насос.

Для обеспечения принудительной циркуляции теплоносителя по системе понадобится циркуляционный насос, мембранный расширительный бак, а также другие элементы (+)

Контур этого типа менее чувствителен к характеристикам труб и радиаторов, что предоставляет широкие возможности для выбора подходящих комплектующих. Именно в таких системах можно использовать антифриз. Расширяются и возможности для регулирования температуры воды в контуре.

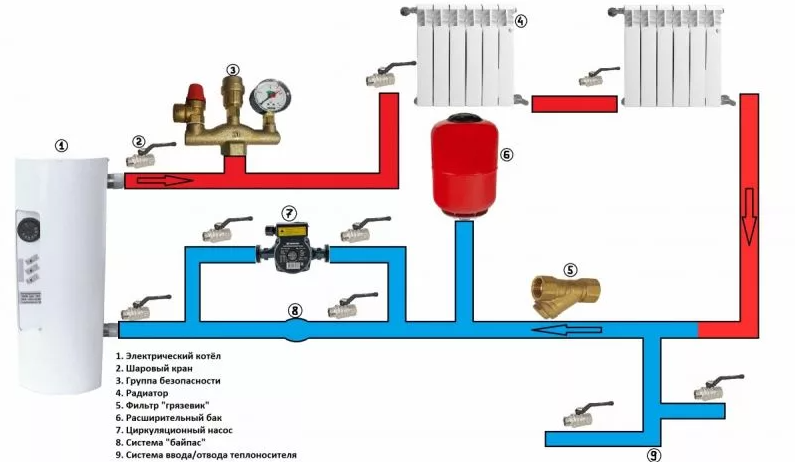

Комбинированный вариант системы

Такой контур выполняют изначально на основании тех же принципов, что и систему с естественным движением потока теплоносителя. Поэтому котел ставят в нижней точке, чтобы обеспечить свободное перемещение теплой воды.

Но систему дополняют расширительным бачком и циркуляционным насосом, чтобы присутствовала возможность принудительного перемещения теплоносителя. Это делают для того, чтобы можно было свободно выбирать режим функционирования отопительной системы.

Комбинированный вариант сочетает преимущества обоих описанных выше систем. Для работы циркуляционного насоса, с которым качество отопления обычно значительно выше, необходима электроэнергия.

Если ее поступление по какой-то причине прерывается, движение теплоносителя в принудительной системе прекратится, а вот в комбинированной – нет.

Чтобы электрокотел правильно функционировал, необходимо выполнить его обвязку в соответствии со схемой. Начинающим мастерам лучше доверить этот этап профессионалам (+)

Вода продолжит двигаться по контуру естественным образом. Для обогрева в этом случае можно использовать альтернативный источник электроэнергии или другой вид топлива. Существуют варианты, позволяющие переключать систему с электрического на твердотопливный или газовый котел.

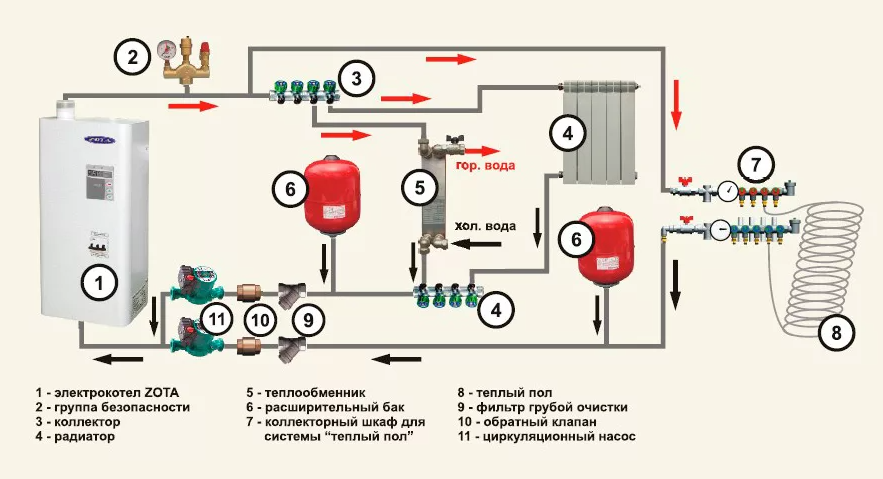

Водяной теплый пол

Этот тип автономного отопления, популярность которого стабильно растет. Он считается более экономичным в эксплуатации, чем радиаторные системы. Отопительный контур из узкой пластиковой трубы укладывают в стяжку под напольное покрытие.

Теплоноситель можно разогревать только до 26-28°С, чтобы обеспечить дом достаточным количеством тепла. Максимально допустимая температура составляет около 50°С, но такой сильный нагрев обычно не нужен. Для водяного теплого пола  хорошо подходят котлы с ТЭНом, которые позволяют широко варьировать температуру воды.

Гидравлическая гребенка – необходимый и важный узел для водяного теплого пола. Ее можно собрать самостоятельно, хотя в продаже имеются готовые коллекторы с различными характеристиками (+)

Если предполагается с помощью этого же нагревателя обеспечивать водопровод горячей водой, придется брать модель с ТЭНом. В обвязку обязательно включают бойлер косвенного нагрева, чтобы вода в контуре ГВС была теплее, чем для отопления примерно на 15°С.

В электродных устройствах нагрев составляет обычно 60°С или больше. Их можно использовать для ТП, но понадобится дополнительный монтаж узла подмеса, чтобы остудить теплоноситель до приемлемого уровня.

Гидравлическая гребенка, содержащая такой узел, в любом случае понадобится для правильной установки отопления этого типа. Контроль нагрева выполняется с помощью термодатчика, определяющего текущую температуру теплоносителя.

Существуют модули автоматического управления, позволяющие дополнительно учитывать нагрев воздуха в комнате.

С помощью электрокотла можно организовать систему отопления, которая включает и контур с радиаторами, и трубы теплого пола

Чтобы теплый пол успешно функционировал, нужен еще ряд важных элементов. Например, труба для каждого отдельного контура должна быть цельной, никакие соединения не допускаются. Нужно тщательно рассчитать длину такой конструкции, учитывая схему укладки контура ТП.

Для этого можно использовать специальные формулы, чтобы выполнить расчеты вручную. Удобно применять калькуляторы, имеющиеся на профильных сайтах. После введения информации о площади, схеме и других характеристиках ТП программа выдаст необходимые сведения.

Обычно расчетную длину трубы немного увеличивают, чтобы иметь небольшой запас. Если она кажется слишком короткой, придется просто покупать новую. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.

Электрокотел и двойной тариф

Одна из значимых причин использования электрокотла для отопления – возможность использования двойной тарификации за использование электроэнергии. Снижение платы в ночной период позволяет заметно сократить расходы.

Двухтарифный счетчик дает возможность платить за использованное ночью электричество гораздо меньше, чем днем и позволяет сэкономить владельцам электрических котлов

Понадобится приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели оборудования с ТЭНом подают горячую воду к разборному крану с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект от экономии электричества.

Имеет смысл дополнить такую конструкцию внешним теплоаккумулятором, способным длительное время сохранять высокую температуру подогретой воды. Такое устройство вполне эффективно при использовании двухтарифного счетчика.

Вода подогревается ночью, хранится в теплом виде и используется в течение дня, расход электроэнергии в дневной период снижается, как и счета за использованное электричество.

Выводы и полезное видео по теме

Порядок монтажа электрокотла:

Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его достоинства очевидны. Такие устройства безопасны для людей и окружающей среды, работают в автоматическом режиме, доступны и просты в эксплуатации.

Если тип системы отопления выбран правильно, а все ее компоненты профессионально смонтированы, котел будет работать длительное время без лишних расходов.

Есть опыт использования электрического котла для обогрева жилья? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Системы отопления с электрокотлом

Отопление загородного дома от электрического котла ‒ это довольно новый, недавно начавший применяться метод обогрева помещений В сравнении с газовым отоплением переплата составит порядка 20-30% в месяц, при условии, что будут сэкономлены деньги на многих этапах работы.

  • Не нужно платить за врезку в газовую трубу, обвязку домовладения и подключение источников потребления газа.
  • Нет необходимости заключать договор на обслуживание котла, духовой печи, покупать и устанавливать дополнительный счетчик.
  • Вам не нужно получать большое количество разрешений для первого запуска системы.

Ко всему прочему вы сэкономите на покупке оборудования, поскольку электрические аналоги котлов не уступают по качеству, однако стоят в 2-3 раза дешевле газовых. Таким образом, особенности работы схемы отопления электрокотлом в частном доме делают эту систему выгодной относительно других вариантов и долгосрочной в использовании. При этом важно соблюсти все требования обустройства и эксплуатации, чтобы избежать пожароопасных ситуаций и не остаться без тепла в холодное время года.

Особенности электрического отопления

Электропитание  частных домов может быть трехфазным и однофазным, что зависит от технических условий подключения. Это наделяет здание запасом мощности, что позволяет подобрать электрический котел по квадратуре отопления. Как правило, современные дома с однофазным вводом (220В) могут потреблять до 7 кВт энергии, с трехфазным подключением — 15 кВт.

Внимание. Чтобы узнать о том, какой электрической мощностью вы ограничены, нужно осмотреть вводной автомат, определить количество полюсов и высчитать силу тока, на которую он рассчитан. В большинстве случаев для однофазных подключений это двухполюсной автомат на 25 ампер, для трехфазных ‒ трехполюсной на 32 ампера.

Что касается требований к размещению электрического котла в доме, то их нет. Для сравнения, у газового котла есть номы СНИП, которые требуют, чтоб если котел располагался на кухне, площадь помещения составляла не меньше 15 квадратных метров. Если же котел установлен в котельной, то критерии касаются объема, который должен быть не менее 7,5 кубических метров (до 60 кВт). Обязательна форточка, вытяжка и вентиляционный канал притока воздуха для нормализации процесса горения.

В случае с электрокотлом, вы выбираете место для монтажа, закладываете кабель, подключаете систему через отдельный вводной автомат и наслаждаетесь тихой, размеренной работой. Современные системы (например, котлы Галан) работают бесшумно, имеют возможность подключения автоматики, терморегуляторов, всевозможных датчиков уличной температуры, а также ориентированы на экономию энергии. Поэтому при правильной настройке и должной теплоизоляции дома такой котел будет выгоднее остальных типов.

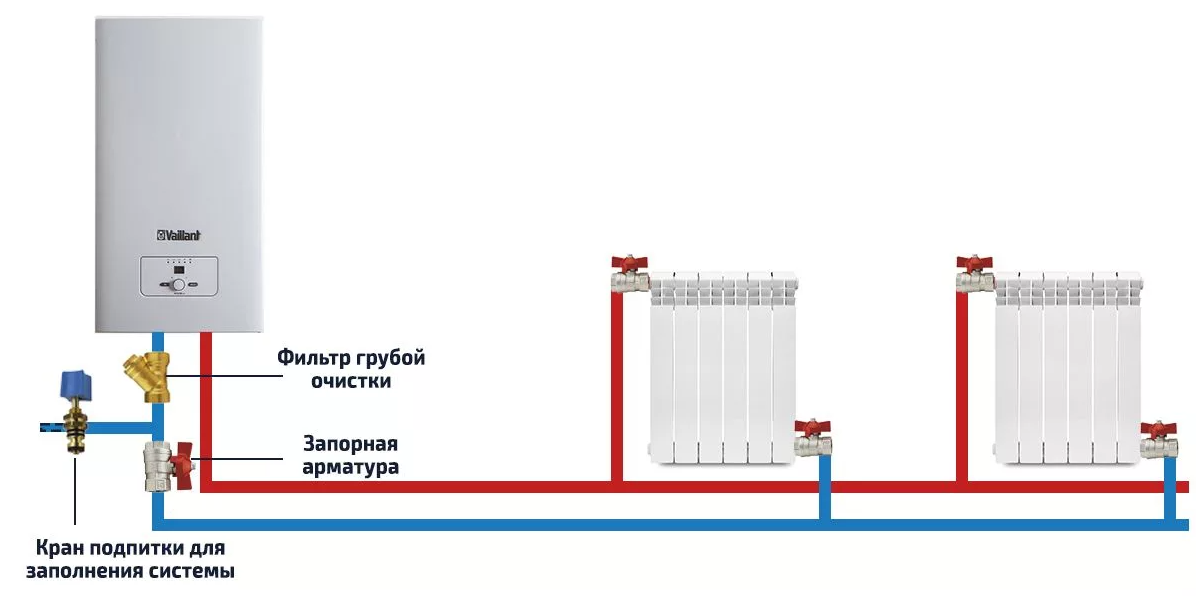

Однотрубная система отопления с электрокотлом

Каждый, кто проектирует систему отопления для дома своими руками, рассматривает однотрубную подачу (ленинградку) теплоносителя к радиаторам, как основную модель. Это наиболее выгодная система с точки зрения установки, поскольку материалов на ее конструирование идет меньше, не так много затрачивается времени, не требуется особых навыков. Вот только она выгодна на первоначальных этапах.

Все дело в физической стороне вопроса. Дело в том, что однотрубная система предполагает использование циркуляционного насоса. Вы скажете, что он тоже используется в двухтрубной системе. Да, так и есть, но в случае с одной трубой он толкает охлажденную воду, температура которой будет тем меньше, чем больше радиаторов в контуре.

Это связано с тем, что в радиатор по нашей трубе поступает вода, разогретая, скажем, до 60 градусов. Она проходит через секции, отдавая тепло в помещение и, немного остывшая, выходит в ту же трубу с потерей до 10-20% теплоемкости. Поэтому далее по маршруту радиаторов, после смешивания, вода двигается с меньшей температурой. Таким образом, последний радиатор может иметь потери температуры до двух крат от первоначального значения.

Частично проблему можно решить кранами на входе и выходе радиатора. Что касается схемы, то здесь используют или диагональное подключение, или нижнее, что не имеет существенной разницы, поскольку имеется проблема поэтапного охлаждения теплоносителя.

Внимание. Специалисты не рекомендуют использовать однотрубную систему подключения с электрокотлами из-за больших затрат на подогрев носителя.

Двухтрубная система отопления с электрокотлом

Такая система передачи теплоносителя более приемлема для работы с электрокотлами. Потому что она включает в себя контур подачи и обратки. В результате, нагретая жидкость поступает на радиатор, отдает тепло и стекает в контур обратки, где, слегка охлажденная, отправляется на котел под действием циркуляционного насоса. Что касается горячего теплоносителя, то он без изменения температуры движется к  следующему радиатору, наполняя его, как и первый.

В то же время, специалисты рекомендуют разбивать этаж дома на два крыла, чтобы сократить время прогрева последнего радиатора. Как и в первом случае, регулировка обогрева может производиться кранами на входе каждого радиатора.

От выбора схемы системы отопления с электрокотлом многое зависит в частном доме – от эффективности отапливания помещения до эстетического вида. Опыт эксплуатации разных схем подключения радиаторов показал, что именно диагональное подключение работает лучшим образом. В таком случае подача идет от котла и входит в верхнюю часть радиатора, тогда как обратка исходит снизу по диагонали. Для эстетики, такой вариант подключения требует штробления стен, но в итоге получается привлекателен и менее затратен с точки зрения потраченных киловатт электроэнергии.

Двухтрубная система и теплый пол прекрасно комбинируются между собой. При этом, помимо того, что в электрическом котле зачастую уже стоит свой циркуляционный насос, специалисты рекомендуют ставить на каждый контур отдельное оборудование. Т.е ставится распределительный коллектор. От него через насос подключается коллектор теплого пола, первый и второй этаж по отдельности. В основном коллекторе создается избыточное давление системы, которое по трубам 32 мм с переходом на 25 доставляется на радиатор. Здесь идет заужение, и по трубе 20 мм вода попадает в радиатор, откуда отдает тепло в помещение.

Виды электрических котлов

Возвращаясь к выбору электрических котлов, хотелось бы подробнее остановиться на мощности. Чем больше площадь нагрева, тем выше должна быть мощность оборудования. Например, для дома площадью 150 квадратных метров будет достаточно котла мощностью 14 квт. Такой котел легко справится с двумя контурами радиаторного отопления на первом и втором этажах и теплым полом на первом. У котла будет запас мощности, что важно на случай критических морозов.

Говоря о мощности, стоит отметить, что эта величина зависит от тока и напряжения. Чем больше мощность, заданная на котле, тем выше ток в цепи питания. В свою очередь, ток зависит от напряжения: чем оно больше, тем меньший ток будет в цепи. Поэтому правильнее всего подключать котел по трехфазной линии.

Осталось разобраться с сечением кабеля. Например, при мощности потребления в 14 квт и напряжении 380 В на пике нагрузки в цепи будет протекать ток, равный значению 22 А. С таким током легко справится кабель, выполненный по ГОСТ, сечением жилы в 4 мм кв. Обычно такой кабель и устанавливают, опираясь на 5 полноценных жил (три фазы, ноль и земля).

Что касается видов электрокотлов, используемых частными лицами, то здесь выделяют:

  • тэновые разновидности;
  • индукционные варианты;
  • электродные котлы.

Внимание. Для понимания, нужно сказать несколько слов о каждом из предложенных вариантов.

ТЭНовые котлы

Такие котлы наиболее распространены, имеют низкую стоимость и оснащены всеми важными узлами работы. Это и расширительный бачок, система сброса воды при закипании, циркуляционный насос, блок автоматики и другие узлы. Исходя из названия, понятно, что вода нагревается тэнами в специальных резервуарах. В зависимости от мощности, котел оснащается одним или тремя тэнами. Чем больше мощность, тем быстрее нагревается вода в контуре.

Такая система монтируется на стену, имеет простой и понятный интерфейс управления, неприхотлива в обслуживании. Что касается недостатков, то благодаря нагреву за счет тэнов, не исключена накипь внутри емкости. Спустя годы она может стать причиной выхода котла из строя. Хотя современные модели и обладают защитными покрытиями тэна от накипи, пробой системы исключать нельзя.

Индукционные электрические котлы

Подобную систему можно назвать самой современной в своем классе. Здесь реализован индукционный нагрев сердечника, который нагревает теплоноситель в очень короткий срок. В процессе работы образуются микроволны (вибрация), что исключает вероятность образования накипи. Отсюда и срок службы таких систем, равный 30 лет, без необходимости замены нагревательного элемента. К недостаткам таких котлов относят высокую стоимость и работу только с теплоносителем под высоким давлением.

Внимание. Это современные модели, которые представлены на рынке относительно недавно, это вызывает недоверие покупателей. Котлам свойственен большой вес.

Электродные электрические котлы

Электродный котел – это компактность, высокий КПД, а также надежность. В продаже встречаются модели мощностью от 1 до 16 кВт. Котлы не чувствительны к перепадам напряжения в сети, а, значит, более пригодны для работы в местах с активным использованием электронагревательных приборов.

Повышенная опасность — вот главный минус такой системы. Чтобы снизить фактор опасности, специалисты рекомендуют оборудовать заземляющий контур. Замкнутая система требует использовать в качестве теплоносителя только специальные жидкости, стоимость которых высока. Система требует внимания к себе, а также не имеет возможности плавной регулировки тока.

В заключении

Подводя итог, стоит заметить, что использовать электрические котлы в качестве индивидуальных систем или как дополнение к газовому оборудованию (а также к твердотопливному котлу) — это оправданные меры. Их стоимость невысока, при условии, что нет особых требований для установки. Важно только не ошибиться с выбором мощности, заложить качественную проводку, подключить автоматы и настроить систему. В дальнейшем вам даже получится сэкономить в отопительный период, поскольку разовые вложения в «газовый вентиль» могут быть приравнены к 300 — 400 тыс. рублей. В случае с электрокотлом, для запуска понадобится купить только оборудование.

Подключение электрического котла в частном доме — схемы отопления

Отопление частного дома с использованием электрокотла является современным и эффективным способом обеспечения комфортной температуры в частном доме. Существуют различные схемы подключения такого оборудования, которые зависят от мощности и типа оборудования. Об особенностях монтажа, а также о том, как включить электрический котёл в систему домашнего отопления, будет подробно рассказано далее.

Правила и требования к установке

При монтаже этого вида оборудования следует придерживаться следующих правил:

  • Оборудование обязательно должно быть заземлено.
  • К отопительному устройству следует подвести отдельный контур электропроводки.
  • Работа по установке электрокотла должна быть доверена профессионалам.

Также необходимо чётко придерживаться правил размещения такого оборудования относительно дверных и оконных проёмов, газовых труб, моек и раковин, других элементов водоснабжения, которые изложены в нормативно-правовых документах.

Преимущества и недостатки

Схема отопления частного дома с электрокотлом вне зависимости от варианта исполнения может иметь как достоинства, так и недостатки. К преимуществам электроотопления относятся:

  • Относительно малые габариты отопительных приборов.
  • Отсутствие необходимости в установке дымохода.
  • Быстрое включение.
  • Высокая надёжность.

Минусы электрокотлов:

  • Большое потребление электроэнергии.
  • Есть вероятность поражения током и возгорания электропроводки.

Внимание! Если бы не большие расходы на оплату счетов за электроэнергию, то этот вид отопления был бы самым популярным.

Виды

Схема подключения электрокотла может быть реализована с различными видами оборудования этого типа.

С ТЭНом

ТЭНовые котлы являются самыми недорогими. Такие устройства в зависимости от мощности могут работать от обычной сети 220 В либо подключаются к трёхфазному электроснабжению. Как правило, в ТЭНовых приборах трубчатый нагревательный элемент напрямую контактирует с теплоносителем.

Индукционные

Подключение электрокотла индукционного типа также может быть осуществлено к обычной розетке. Несмотря на большую стоимость, такое тепловое оборудование пользуется популярностью по причине более высокой надёжности.

В устройстве отсутствует резисторный нагревательный элемент, а преобразование электричества в тепловую энергию осуществляется посредством переменного электромагнитного поля.

Электродные

В электродном котле нагрев жидкости осуществляется при прохождении переменного электрического тока через жидкость. В качестве элемента, преобразующего электрическую энергию в тепловую, выступает теплоноситель.

Внимание! Вода в электродном котле обязательно должна иметь определённые значения электропроводности, иначе нагрев не будет производиться.

Схема подключения теплового оборудования этого типа отличается незначительно.

Котлы 220 В

Схема отопления с электрокотлом на 220 В является общей практически для всех устройств, работающих на электричестве в однофазной электропроводке. Как правило, мощность такого оборудования невелика, а для подключения можно использовать общую проводку с другими электропотребителями.

Котлы 380 В

Схема подключения трёхфазного электрического котла отопления значительно отличается от тех случаев, когда обеспечение теплом осуществляется с использованием однофазного оборудования. Прежде чем приобрести такое устройство, следует точно определить возможность подключения трёхфазной электросети к частному дому. Также важно знать максимально разрешённую электрическую мощность, которую можно использовать каждому домовладению.

Схема подключения к отопительной системе

В зависимости от применяемого типа отопления схема подключения электрокотлов может существенно отличаться.

Естественного типа

Система естественного водяного отопления частного дома от электрокотла должна быть разработана таким образом, чтобы нагревательный элемент размещался ниже уровня радиатора и труб. Такая особенность эксплуатации связана с тем, что при нагреве жидкость становится легче и поднимается в верх к излучателям тепла, а при остывании — возвращается в нижнюю часть электрокотла.

В гравитационной системе следует также обеспечить отсутствие воздушных пробок, которые могут оказать значительное сопротивление движению жидкости по трубам. Система отопления естественного типа идеальна для установки, если дом имеет всего один этаж.

С принудительной циркуляцией

Многие современные электрокотлы уже снабжены циркуляционным насосом, поэтому для запуска такой системы достаточно правильно подключить входящий и выходящий трубопроводы. Благодаря наличию принудительной циркуляции электрические котлы могут иметь отопительные контуры значительной длины.

Внимание! Системы с принудительной циркуляцией теплоносителя подходят для установки в двухэтажный частный дом.

Комбинированная система

Комбинированная система включает в себя отопление посредством радиаторов и тёплого пола. Таким образом можно очень качественно и быстро прогреть помещение, а для поддержания оптимальной температуры можно тратить немного электричества.

Внимание! В системе отопления могут быть совмещены различные виды приборов, например, печка или твёрдотопливный котёл с электро или газооборудованием.

Тёплый пол

Обогрев жилища может быть осуществлён только системой «Тёплый пол». В этом случае можно использовать электрокотлы на 220 Вольт, а подключение должно осуществляться с использованием циркуляционного насоса.

Самостоятельное подключение

Если принято решение осуществлять подсоединение котла своими руками, то выполнять эту работу необходимо в такой последовательности:

  1. Выбрать помещение для установки.
  1. Сделать разметку на стене.
  2. Проделать в стене отверстия под анкерные болты.
  3. Установить анкера.
  4. Осуществить монтаж электрокотла к стене.
  5. Подсоединить к патрубкам входящий и выходящий трубопроводы.
  1. Включить прибор в электрическую сеть.

Если в котле нет циркуляционного насоса, а планируется не гравитационная система, то потребуется перед отопительным устройством установить эту деталь. При отсутствии расширительного бачка также не обойтись без установки такого изделия.

Советы и рекомендации

Владельцам частных домов, которые решили установить этот вид отопительного оборудования, следует придерживаться следующих рекомендаций:

  • Использовать только специально подготовленный теплоноситель.
  • Включать устройство на полную мощность только в тех случаях, когда это необходимо.
  • Между отопительными сезонами отопительный прибор следует чистить от загрязнения, а в ТЭНовых устройствах — производить чистку элемента от накипи.
  • Не использовать однотрубную систему для большого количество излучателей тепла.
  • Следить за целостностью сварных швов и резьбовых соединений.

Если все правила эксплуатации будут соблюдены, то котёл проработает длительное время без поломок.

Обогреть с помощью электрического котла можно даже большой дом площадью 100 и более квадратных метров. При отсутствии газового снабжения этот вариант отопления является одним из самых современных и «чистых».

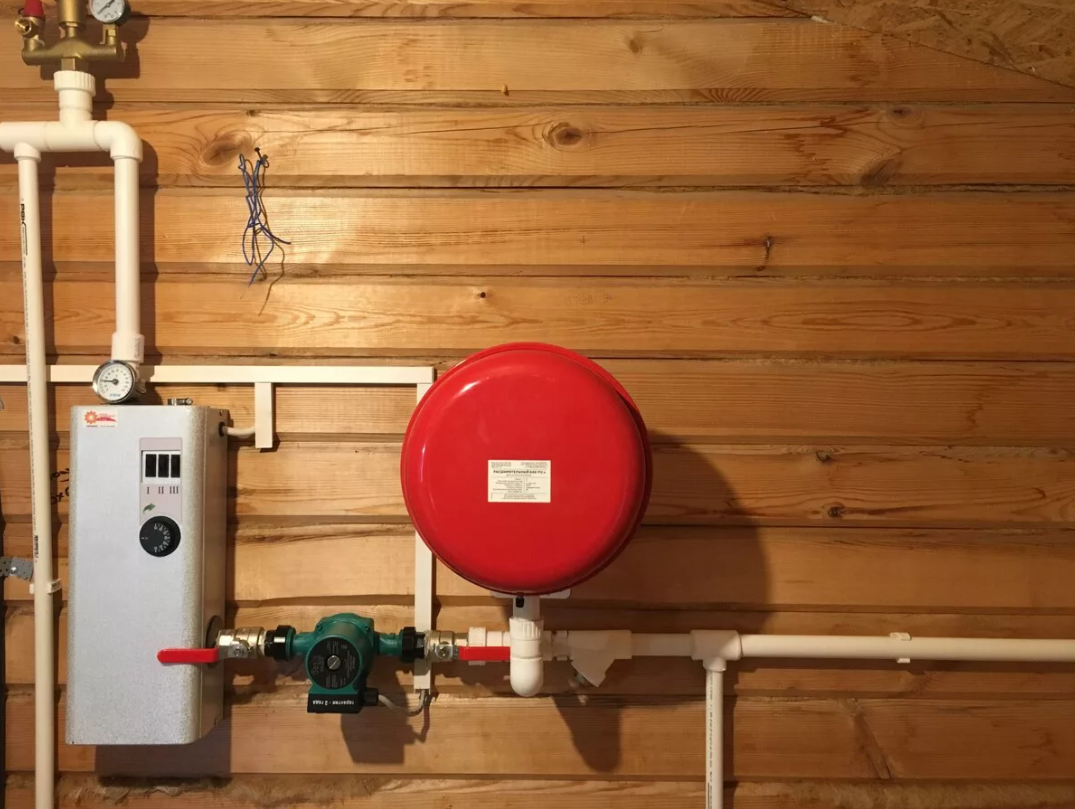

Инструкция по монтажу, обвязке и подключению к сети электрокотла

Электрокотлы являются самыми простыми в монтаже и подключении, они не требуют организации дымохода и приточно-вытяжной вентиляции, отдельного помещения под котельную. Поскольку стандартные ТЭНовые модели уже содержат все необходимые элементы и узлы (циркуляционный насос, расширительный бак, группу безопасности и т.д.), при организации простой системы отопления, коммуникаций вокруг электрокотла минимум.

Все эти факторы позволяют имея базовые навыки и знания установить и подключить электрокотел самостоятельно, без привлечения мастеров. Но обратите внимание, что условием предоставления гарантии у большинства производителей является выполнение монтажа специализированной сервисной организацией. Впрочем, простота монтажа положительно влияет и на стоимость работы мастеров.

Правила и требования к установке

Электрокотлы имеют компактные размеры, нуждаются в минимуме обвязки и имеют современный дизайн, что позволяет устанавливать их в любом месте.

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Защитная огнеупорна плита при монтаже электрического котла на деревянную поверхность.

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

  • от 0,7 м сверху котла;
  • от 0,5 м по бокам (в том числе до трубопровода) и снизу;
  • от 0,7 м перед котлоагрегатом;
  • не менее 3 см между стеной и котлом.

Например, для известной модели Bosch Tronic Heat 3500 необходимо всего лишь 0,6 м снизу и 0,2 м с других сторон. Любые другие дополнительные требования к монтажу всегда описаны в инструкции по эксплуатации, практически во всех случаях ее можно найти в электронном виде.

Схемы отопления частного дома с электрокотлом

Самая простая схема отопления частного дома с принудительной циркуляцией ТЭНовым моноблочным электрокотлом, в котором уже имеются расширительный бак, циркуляционный насос, предохранительный клапан и воздухоотводчик. Схема отопления частного дома с простым электрокотлом, не имеющим расширительного бака и циркуляционного насоса. Упрощенная схема применения электрокотла в качестве резервного отопительного оборудования в связке с основным котлом и буферной емкостью. Электрокотел можно использовать во время действия ночной зоны суток со сниженными тарифами, а днем буферная емкость еще длительное время будет отдавать накопленное тепло. Схема подключения двухконтурного электрического котла. Схема отопления с электрокотлом и теплыми полами. Для развода теплых полов на несколько контуров используются гидроколлекторы.

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

  1. Очистите стену от пыли и грязи.
  2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
  3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
  4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

В зависимости от модели, крепежные элементы могут незначительно отличаться. При монтаже моделей Protherm Скат нужно закрепить монтажную планку, а затем просто подвесить на нее котел. Подробный алгоритм всегда указан в инструкции.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

  1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
  2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

На схемах обвязки электрокотла изображены не все отсекающие запорные краны, которые желательно устанавливать перед и после каждого элемента обвязки, чтобы в случае неисправности его можно было заменить, не спуская воду со всей системы отопления. Для надежности конструкции закрепляйте раскачивающиеся участки к стене с помощью жгутов. Все резьбовые соединения рекомендуется проводить с использованием уплотняющей ленты.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм 2 Медные жилы, кВт Алюминиевые жилы, кВт
220 В 380 В 220 В 380 В
1,5 3,3 5,7
2,0 4,1 7,2 3,0 5,3
2,5 4,6 7,9 3,5 6,0
4,0 5,9 10 4,6 7,9
6,0 7,4 12 5,7 9,8
10,0 11 19 8,3 14,0
16,0 17 30 12 20,0

Так, при электрокотле мощностью 18 кВт (трехфазная сеть) и использовании кабеля с медными жилами, его сечение должно быть 10 мм 2 (согласно ПУЭ допустимая нагрузка до 19 кВт). Обычно точные значения сечения кабеля и номиналы указаны в паспорте электрокотла.

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.

Также мы рекомендуем подключать электрокотел через стабилизатор напряжения, поскольку выход из строя автоматики вследствие скачков напряжения в наших условиях – частая проблема.

Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

  1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м. На фото – пример траншеи и уже готовой заземляющей конструкции.
  2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
  3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
  4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
  5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
  6. Засыпьте конструкцию землей.
Пробный запуск котла
  1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
  2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
  3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
  4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Не забывайте, что согласно инструкции большинства производителей, подключение и ввод в эксплуатацию должен проводиться лишь сертифицированными специалистами, в противном случае гарантия будет не полной.

Стоимость подключения электрического котла отопления

Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.

Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня.

Источник: https://GradusPlus.com/kotly/elektricheskie/ustanovka-i-podkljuchenie-elektrokotla-dlya-otopleniya-chastnogo-doma/

Монтаж и подключение электрокотла к системе отопления

Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение электрокотла к сети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

  • высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
  • теплогенератор нужно подбирать с минимальным запасом 20%;
  • если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков
  • в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
  • мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

  1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
  2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
  3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

  • громкие звуки включения от срабатывания контактора или магнитного пускателя;
  • постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
  • электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

Настенную версию можно повесить хоть в коридоре, но туда придется тянуть все коммуникации

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

  1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
  2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
  3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
  4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.Рекомендуемые отступы до котельного агрегата «Протерм Скат», указанные в инструкции
  5. Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
  6. Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Обвязка электрокотла с системой отопления

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.

Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

  • когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
  • параллельная работа в паре с твердотопливным либо газовым котлом;
  • обвязка с буферной емкостью ;
  • подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
  • соединение с бойлером косвенного нагрева.

Группа безопасности защищает систему от превышения давления и сбрасывает лишний воздух

Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.

Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

Способность работать самотеком не дает схеме большого преимущества — без электричества котел все равно отключится

В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.

Обратные клапаны не дают теплоносителю перетекать в соседний контур и двигаться во встречном направлении

Алгоритм работы схемы выглядит так:

  1. Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
  2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
  3. Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
  4. После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

В данной схеме можно организовать работу электронагревателя по расписанию с помощью таймера

Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

  • приобрести и поставить двухконтурный отопительный агрегат;
  • подсоединить к одноконтурному котлу бойлер косвенного нагрева.

В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Для удобства чистки грязевики должны стоять в горизонтальном положении

Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.

В случае с индукционным либо электродным агрегатом погружной термостат подсоединяется к контактам термореле

Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.

Хотя в сюжете идет речь о стыковке накопительного водонагревателя с настенным газовым котлом, суть не меняется — электрический отопитель присоединяется аналогично.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

  • силовой кабель с медными жилами;
  • дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
  • заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Схема соединений при подключении котла к трехфазной сети 380 В

Как сделать заземление

Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.

Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:

  1. Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
  2. Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.Связка заземлителей (слева на фото) и прокладка шины в дом (справа)
  3. В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
  4. Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.

По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее об устройстве заземления для электрокотла и домашней бытовой техники смотрите в видеоролике:

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.

Схема отопления частного дома с электрокотлом

Отопление частного дома электрическим котлом: отзывы, стоимость и схема

Благодаря стремительному развитию современных технологий ежедневно появляются в продаже новые, более совершенные устройства, которые делают нашу жизнь комфортной. Это относится к ассортименту товаров любой отрасли. Сфера отопительных систем не исключение.

Сегодня множество производителей начали массово изготавливать котлы. Это оборудование характеризуется множеством преимуществ.

Особенность работы

Всем известно еще с уроков физики, что ни одна энергия не может возникнуть ниоткуда и не исчезает в никуда. Тепловая энергия превращается из электрической и служит для обогрева помещения.

Многие сегодня предпочитают отопление частного дома электрическим котлом. Стоимость этого оборудования варьируется в пределах от 5800 до 77 000 рублей. Она зависит не только от новизны оборудования, но и от его технических характеристик. На сегодняшний момент существует несколько вариантов отопительных электрических котлов для частных домов.

Виды электрических котлов

Все электрокотлы можно разделить условно на три вида:

Они отличаются друг от друга прежде всего способом нагрева теплоносителя.

Кроме того, все электрические котлы для дома в зависимости от крепления делятся на:

В зависимости от напряжения сети, оборудование может быть:

Данные котлы могут также быть:

Стоимость отопления электрическим котлом зависит именно от вида выбранного оборудования.

ТЭНовые котлы

Этот электрический котел работает по такому же принципу, как и электрический чайник. Специальные нагревательные приборы размещены внутри котла. Это трубчатые нагревательные элементы. В таких котлах в качестве теплоносителя зачатую выступает вода. Его нагрев происходит в проточном режиме, благодаря чему и происходит естественная циркуляция горячей воды в системе.

Преимуществ ТЭНовых котлов

Вы решили осуществлять отопление частного дома электрическим котлом? Отзывы именно об этом виде оборудования являются более подробными. Это оборудование имеет небольшие размеры, его легко уместить на стене. Также следует учитывать и его привлекательный вид. Монтаж ТЭНового электрического котла достаточно прост. Устройство оборудовано терморегулирующей аппаратурой, которая может контролировать все процессы без внимания владельцев. Такое оборудование часто характеризуется наличием двух датчиков.

Как организуется отопление частного дома электрическим котлом, отзывы, цена – все это те вопросы, которые вы можете уточнить в точках продажи оборудования. Цена ТЭНового электрокотла варьируется в средних диапазонах. Это оборудование может работать с различными видами теплоносителей: от воды до антифриза. Владелец дома может самостоятельно регулировать мощность оборудования, отключать или включать все трубчатые нагревательные элементы. Таким образом, можно время от времени экономить потребляемую электроэнергию.

Недостатки ТЭНовых котлов

К сожалению, часто на поверхности нагревательных элементов, как и в случае с чайником, образуется накипь. Это негативно влияет на качество теплопередачи, что приводит к увеличению затрат на электроэнергию.

Индукционные электрические котлы

Отопление дома электрическим котлом основано на принципе электромагнитной индукции. Визуально он напоминает трансформатор, расположенный в сварном металлическом корпусе. Катушка индуктивности расположена в герметичном отсеке, благодаря которому исключается вероятность ее контакта с теплоносителем. При нагревании теплоносителю отдает тепло сердечник в катушке, который постоянно движется вокруг нее.

Размеры этого оборудования достаточно велики, но производители ежегодно усовершенствуют эту модель, уменьшая ее габариты.

Преимущества индукционного оборудования

  • В этом электрокотле нет нагревательного элемента, что исключает вероятность поломки.
  • Накипь практически не образуется.
  • В качестве теплоносителя можно использовать как антифриз, так и воду.
  • Характеризуется высоким уровнем безопасности.

Недостатки индукционного котла

Не все могут осуществлять отопление частного дома электрическим котлом. Стоимость индукционного оборудования достаточно высока.

К сожалению, для установки этого оборудования необходимо подготовить достаточную площадь, ведь габариты оборудования достаточно велики.

Электродные электрические котлы

От ТЭНовых электрокотлов электродные отличаются способом нагрева теплоносителя. В этом типе электрического котла отсутствуют трубчатые нагревательные элементы. Вместо них присутствуют электроды. Электрод не является нагревателем, он способен передавать теплоносителю ток. Вода, в свою очередь, нагревается благодаря собственному сопротивлению. Это происходит благодаря взаимодействию отрицательно и положительно заряженных молекул на молекулярном уровне под действием влияния электрода.

Самым популярным в нашей стране является отопление частного дома электрическим котлом. Отзывы это подтверждают.

Преимущества электродных котлов

Основным преимуществом этого оборудования являются его небольшие размеры, что позволяет провести установку в любом помещении. Стоимость приемлема для многих жителей нашей страны.

Недостатки электродного оборудования

Перед тем как завести в систему этого оборудования теплоноситель, его необходимо подготовить. Нормальная работа котла возможна только при определенном удельном сопротивлении воды. К сожалению, самостоятельно измерить эти показатели очень тяжело, так же, как и нормализовать их. Поэтому следует воспользоваться услугами специалистов.

В качестве теплоносителя можно использовать только воду. Необходимо регулярно контролировать ее циркуляцию в системе.

Регулярно необходимо проводить замену электродов, ведь они со временем растворяются в теплоносителе.

Особенности электрического отопления

К сожалению, постоянного в нашей стране, как и в мире, нет ничего. И ежегодно возникает множество споров на тему: «А будет ли электрическое отопление дешевле?»

Сегодня считают, что невыгодно отопление частного дома электрическим котлом. Отзывы говорят, что расход электроэнергии за несколько лет на отопление загородного дома намного превышает расход средств на газовое отопление. Но и электрическое оборудование для отопления в разы дешевле газового. Это легко объясняется.

Цена электроэнергии растет ежегодно. Многие люди, которые решились установить более дешевое оборудование, рискуют столкнуться с перебоями электроэнергии, высокими ценами. К тому же не стоит забывать о форс-мажорных обстоятельствах, к примеру, плохих погодных условиях. Но электрическое отопление имеет множество преимуществ.

Преимущества отопления электричеством загородного дома

Владельцам частных домов очень важно определиться с видом отопительного оборудования. Ведь часто такие дома характеризуются значительной площадью, а дом обязательно должен находиться в тепле.

Использование электричества для отопления выгодно, потому что:

  • Высок уровень безопасности во время эксплуатации.
  • Малы затраты и минимально время на монтаж.
  • Нет необходимости в поисках топлива.

Многие потребители уже осуществляют отопление частного дома электрическим котлом. Отзывы большинства из них говорят о том, что лучше выбирать комбинированные системы отопления. Последние позволяют пользоваться как газовым, так и электрическим отоплением. Это идеальный вариант на случай форс-мажорных ситуаций. Электричество сможет выручить в любой ситуации, когда, к примеру, закончится баллонный газ. А газ станет незаменимым в случае грозы или сильных снегопадов, когда чаще всего отключают электричество.

Поэтому идеальным вариантом отопления электричеством в загородном доме является наличие дополнительных источников, которые могут выручить в непредвиденной ситуации.

Установка электрического котла

Отопление частного дома электрическим котлом своими руками организовать возможно! Монтаж электрокотла, по сравнению с газовым, твердотопливным котлами достаточно прост. Но следует точно соблюдать все правила и требования.

  • Не нужно выделять для оборудования специальное помещение. Благодаря минимальным габаритам большинство электрических котлов можно устанавливать в любом месте. А современный дизайн оборудования сможет идеально вписаться в любой интерьер комнаты. При желании вы сможете запрятать котел в специальной нише.
  • Специальные системы вентиляции или дымоходы можно не использовать. Это оборудование не создает отходов, которые угрожают жизни человека и нуждаются в отводе.
  • Подключить оборудование легко.
  • Схема отопления с электрическим котлом достаточно проста, поэтому установка и подключение такого вида отопления не требует утверждения и согласования соответствующих инстанций. Также в будущем не будут проводиться систематические проверки, которые часто приносят дискомфорт и конфликты.

Отопление частного дома электрическим котлом является инновацией, но с каждым годом оно набирает популярность. Благодаря наличию разнообразных модификаций оборудования для отопления электричеством, можно найти подходящий вариант для конкретного сооружения. Прежде чем приобрести оборудование, каждому владельцу дома необходимо провести расчеты мощности электрокотла для определенного помещения, учитывая все теплопотери. Поэтому следует заранее побеспокоиться об утеплении здания. Это позволит избежать неприятностей, связанных с системой отопления.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Описание схемы подключения электрокотла отопления

Причина популярности подключения электрокотла к системе отопления частного дома – это простота монтажа и легкость расчета. В отличие от газовых аппаратов, их можно врезать в любое место системы, что очень удобно. Кроме того, электрокотлы – это экологически чистый и эффективный способ обогрева.

Нюансы работы

Электрические тепловые генераторы обладают высоким КПД, а значит подходят для больших площадей. Наиболее экономичны из всех электродные котлы.

Все электрические котлы оснащены регулировочной системой для температурного контроля и стабилизатором, защищающим от скачков напряжения – аппараты почти всегда чувствительны к ним. Кстати, основная проблема расчета электрического котла – это чаще всего именно нагрузка на сеть, которая, как правило, бывает больше нормы.

Компоненты

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонентов:

    • аппарат;
    • температурные датчики;
    • радиаторы;
    • сливные и запорные вентили;
    • расширительный бачок;
    • циркуляционный насос и фильтр.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см. свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.
Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Общая схема реализации системы отопления в доме.

Система отопления с электрокотлом схема

Электрокотел стал незаменимым помощником для жителей квартиры и частного дома. Обычно при покупке в магазине вам уже предлагают за деньги выполнить подключение котла. Везде суммы разные, но сделать эту операцию сможет каждый хозяин, который потратит 20 минут на прочтение этой статьи. Проводить установку электро котла для отопления вы сможете при помощи схем, которые присутствуют в нашем материале. И еще одно обязательное требование заключается в прочтении инструкции электрокотла, так как основная конструкция не меняется, но мелочи могут повлиять на работу агрегата в дальнейшем.

Какой котел выбрать?

На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них:

Электродные котлы. Нагрев жидкости происходит за счет переменного тока, который проходит через нее. Эта разновидность электрокотлов считается наиболее удобной. КПД у электрокотла не ниже 98% — так заявляют производители.

ВАЖНО: дистиллированная вода не подходит в качестве теплоносителя.

В комплекте с агрегатом идут составы, их задача – повысить показатель электропроводимость жидкости.

Как видите, схема подключения достаточно простая как для однофазной, так и для трехфазной модификации котла.

ТЭНовые котлы– самые распространенные устройства, ТЭНы в них выполняют нагревательную функцию. Агрегаты имеют КПД не ниже 93%. Несмотря на низкую стоимость, ТЭНовые котлы имеют серьезный недостаток: если вода слишком жесткая, то на нагревательных элементах появляется накипь, как результат, падает мощность котла.

Так выглядит стандартный ТЭНовый котел.

Индукционные котлы– долговечные и экономичные агрегаты, которые обладают КПД в 98%. Конструкция напоминает трансформатор. Минус – не могут выдавать большую мощность для отопления.

Индукционные котлы отлично подходят для квартиры или небольшого частного дома.

Подключение котла

Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов:

  • фильтр, который работает в паре с циркуляционным насосом;
  • датчики температуры, устанавливаемые на трубопроводе;
  • расширительный бак;
  • радиатор отопления;
  • сливные и запорные вентили.

Все современные котлы идут с автоматическими предохранителями, которые при электрических перегрузках не дают устройству выйти из строя. Контроль температуры теплоносителя тоже контролирует автоматика. Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Схема подключения ТЭНового электрокотла.

Стоит покупать для дома модель электрокотла со стабилизатором, так как эти устройства «болезненно» переносят перепады в сети. Если котел приобретен без стабилизатора, то всегда можно докупить этот элемент отдельно. Не стоит забывать про изучение инструкции, которая идет индивидуально для каждого электрокотла. После этого можно приступать к подключению агрегата в систему отопления.

Агрегат может монтироваться и в закрытую, и в открытую систему отопления. В первом случае обязательным пунктом является установка манометров – в закрытой системе присутствует мембранный бак. В открытом варианте манометр вовсе не требуется. Если дома не будет установлен датчик температуры, то работать агрегат будет экономичнее. Некоторые модели идут без датчика теплоносителя, в таком случае его придется купить отдельно.

Особенности установки

Во время установки конструкции котла необходимо выполнить монтаж циркуляционного насоса – это шаг способствует более производительной и экономичной работе агрегата. Еще один важный момент – это распределительный щиток, особенно это касается жителей квартир: для котла нужна отдельная линия. Профессионалы также рекомендуют поставить УЗО. Не забудьте выполнить заземление.

В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом. Что касается кабеля, то для трехфазного подходит пятижильный кабель (L1, L2, L3, PE, N), а для однофазного – трехжильный (PE, L, N).

Таблица поможет подобрать необходимый размер кабеля.

Еще один важный момент – это расчет мощности. Агрегат не должен работать дома на предельной мощности, поэтому электрокотел нужно покупать с запасом мощности. Показатель зависит от площади отопления. Провести расчет мощности стоит по таблице:

Полезные схемы

Схема котла с 2-трубной верхней системой разводки, циркуляция в конструкции естественная.

Схема 2-трубного варианта с нижней разводкой, циркуляция – принудительная.

Запуск и подключение системы

Техника безопасности в вопросе подключения электрокотла дома должна стоять на первом месте. Выполнять запуск нужно только в том случае, если эти условия соблюдены:

  • Отсутствуют протечки, проверены все узлы в системе.
  • Подключение было выполнено по схеме.
  • Показатель давления соответствует инструкции (там указана норма давления).
  • Система электрического котла полностью наполнена водой.

ВАЖНО: первый запуск оборудования проходит при минимальном показателе температуры. Если повреждения отсутствуют и прогреты узлы, то можно повысить температуру. Как видите, подключение системы выполняется довольно просто. Главное, полностью следовать инструкции по монтажу оборудования.

Положительные и отрицательные стороны котла

Плюсы. В частном доме за счет работы электроагрегата всегда одна и та же температура. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его. Особенно котел выгоден для 2-тарифной системы оплаты.

Что касаетсяминусов. то к ним в первую очередь стоит отнести ощутимое повышение оплаты за электроэнергии. Если нет электричества, то необходимо покупать бензиновый генератор, так как справиться обычной «динамо-машиной» не получится – электрокотел требователен к мощности.

Выбор котла

Рассчитайте площадь своего жилища. Оборудование бывает 1- или 3-фазное. Выбирать нужно из расчета мощности и зоны отопления. Лучше выбирать 3-фазное оборудование, так как оно выдает больше мощности и не так нагружает электросеть, если сравнить с 1-фазным котлом.

Система отопления с электрокотлом схема обновлено: Декабрь 17, 2015 автором: kranch0

Источники: http://fb.ru/article/189611/otoplenie-chastnogo-doma-elektricheskim-kotlom-otzyivyi-stoimost-i-shema, http://x-teplo.ru/otoplenie/kotly/shema-podkljuchenija-jelektrokotla-otoplenija.html, http://jsnip.ru/vodosnabzheniya/sistema-otoplenija-s-jelektrokotlom-shema.html

Схема и система отопления с электрокотлом

Классическая “Ленинградка” с принудительной циркуляцией (расширительный бак герметичный).

Электрокотел для водяного отопления может работать как в открытой, так и в закрытой системе обогрева дома. Разница очевидна уже из названия. В открытом контуре вода имеет возможность прямого контакта с воздухом. Этот процесс происходит в расширительном баке, других открытых участков контура нет. В закрытой, или как ее еще называют герметичной, системе отопления теплоноситель полностью изолирован. Экспанзомат в ней также герметичный.

По сути, чтобы превратить открытый контур в герметичный достаточно установить мембранный расширительный бак вместо обычного. При этом схемы проводки труб для обоих типов контуров идентичны – это однотрубная или двухтрубная разводка. А электрические котлы водяного отопления работают в обычном режиме, без каких-либо дополнительных настроек.

Двухтрубная схема отопления с электрокотлом

Двухтрубная схема отопления с электрокотлом имеет массу преимуществ, по сравнению с однотрубной. Самый главный плюс – это простота балансировки контура, за счет того, что температура теплоносителя в первом и последнем радиаторе практически не отличаются. Есть, конечно же, разница в несколько градусов, которая особого влияния на показания термометра в помещении не имеет.

Суть двухтрубной схемы отопления с электрокотлом заключается в том, что потоки прямой и обратки разделены, в то время как в однотрубной системе этого нет. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. Так, двухтрубные схемы отопления с электрическим котлом бывают:

  • попутными;
  • тупиковыми.

Какую схему отопления выбрать в том или ином случае, в большей степени, зависит от планировки помещения и количества контуров. Несмотря на некоторые отличия, особой разницы в характеристиках нет, оба варианта хороши.

Принцип грамотного  подбора расширительного бака для отопления разного типа.

Если нужен поэтапный расчет расширительного бачка системы отопления, то вам сюда.

Попутная

Попутная схема отопления с электрическим котлом работает по следующему принципу:

  • Попутная схема отопления с электрическим котлом.

    электрокотел для водяного отопления подогревает жидкость и подает ее в магистраль, в которой есть отводы к радиаторам;

  • от первого радиатора, помимо прямой, добавляется еще одна труба обратки;
  • теплоноситель проходит по магистрали, часть попадает в ответвление к радиатору, из которого вода выходит уже в другую трубу (обратку);
  • по обратке теплоноситель двигается дальше, параллельно с водой в трубе подачи.

Таким образом, горячая вода в прямой и, уже отдавшая часть тепла в радиаторах жидкость, не пересекаются. После каждого последующего радиатора теплоноситель попадает в обратку. Особенностью системы отопления с электрокотлом (схема двухтрубная) и ее характерной чертой является то, что направление подачи и обратного потока совпадают. Когда подача доходит до последнего радиатора, то ее дальнейшее движение прекращается, а обратка идет дальше. Именно это создает условия попутной циркуляции.

Недостаток такой системы отопления частного дома с электрическим котлом заключается в том, что трубы в любом случае, обходя дом по кругу, будут пересекаться с дверными проемами.

Это создает некоторые сложности. Дверь нужно как-то обойти. Во избежание такого сценария можно:

  • сделать отверстия с гильзами в стене, через которые будут проходить трубы;
  • сделать разводку труб в полу или стенах.

Следует учитывать, что при прокладывании коммуникаций скрытым методом нужно особое внимание уделить качеству соединений труб. Так, наиболее применяемый материал для таких целей – это сшитый полиэтилен. Мы уже рассказывали про характеристики и преимущества полимерных труб для отопления.

Тупиковая

Тупиковая схема отопления частного дома с электрокотлом.

Попутная и тупиковая схема отопления частного дома с электрокотлом имеют одно конструктивное отличия, из-за которого направления движения теплоносителя в прямой и обратке не совпадают. Как мы уже рассказали, в попутном контуре их векторы движения совпадают, а вот в тупиковой, наоборот, жидкости двигаются в разных направлениях. Как это происходит на практике? Есть все те же две трубы, идущие параллельно. По одной от нагревателя идет теплоноситель и по патрубкам заходит в радиаторы. Причем не весь, а только какая-то часть, остаток продолжает свое движение дальше.

Из каждого радиатора по второму патрубку вода попадает в трубу обратного потока, где жидкость начинает двигаться к нагревателю. Пока непонятно, почему теплоноситель меняет вектор движения, но тут все просто. Других вариантов у него нет, так как на последнем радиаторе обе трубы просто перекрываются заглушками, все тупик, дальше дороги нет. Получается, что кроме как двигаться в обратном направлении у воды, отдавшей часть своего тепла, иных альтернатив нет. К тому же этот процесс стимулируется электрическим насосом, встроенным в электрокотел для закрытой системы отопления или установленным отдельно.

Такая схема часто используется при разделении одного потока на несколько контуров посредством коллекторов. Да и в одноконтурных системах отопления с электрокотлом такой подход встречается очень часто.

Еще раз повторимся, что нужно отталкиваться от размещения котельной, планировки и площади дома. Есть, конечно, и двухконтурные электрические котлы для отопления, но они такие дорогие и непрактичные, что их никто не хочет покупать. Даже если захотеть, нужно постараться его найти.

Однотрубная схема отопления с электрическим котлом

Однотрубная схема отопления с электрокотлом и мембранным расширительным баком (насос встроен в нагреватель).

Для отопления дома электрокотлом схема «Ленинградка», она же однотрубная, применяется давно. Даже сегодня есть сторонники такого метода разводки коммуникаций для обогрева помещения. Часто делается открытой. Нельзя сказать, что это самый удачный вариант, да и по цене никаких выгод не наблюдается. К тому же применение такой схемы для отопления с электрокотлом подразумевает сложный процесс балансировки. Тут нужно рассчитать количество секций в радиаторах для каждого отдельного помещения с учетом теплопотерь теплоносителя. К тому же электрокотлы для открытой системы отопления менее приспособлены, так как в теплоносителе много воздуха. А он, как известно, негативно влияет на металл в тандеме с водой.

Как работает однотрубная схема отопления дома электрическим котлом:

  • горячая вода поступает от нагревателя в трубу (она одна);
  • из трубы теплоноситель заходит в батарею и возвращается обратно, вовлекаясь в общий поток подачи;
  • в итоге вся жидкость, сделав круг, возвращается к нагревателю.

Лучше забыть об однотрубной схеме системы отопления с электрическим котлом и не возвращаться к ней никогда. Никаких преимуществ она не несет, а вот сложностей хоть отбавляй.

Проблема заключается в том, что после каждого радиатора общий поток становится холоднее, так как вода отдала часть энергии на обогрев воздуха. Разница температуры теплоносителя в первой и последней батареях существенная. Судите сами, если в двухтрубной системе нормой дельты температуры подачи и обратки считается 20 градусов. Приблизительно столько же и в однотрубной. Выходит, что в последнем помещении нужно ставить батарею больше, чем в первом. А насколько – это уже надо считать в каждом случае отдельно.

Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок. Лучше чтобы он был немного уже основной магистрали. Это, по сути, байпас для отопления. Вариант, когда подача входит в торец батареи и выходит с другой стороны нельзя рассматривать априори. Это грубая ошибка. Случись что с радиатором, мороки будет уйма.

Чем  расширительный бачок для отопления закрытого типа отличается от негерметичного экспанзомата.

Здесь поэтапная инструкция как сделать расширительный бачок для отопления дома своими руками.

Схема отопления с электрическим и твердотопливным котлом

Чаще всего электрические котлы для водяного отопления дома устанавливаются в качестве дополнительного источника обогрева в тандеме с твердотопливным нагревателем. В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Так, выделяют обычные аппараты и длительного горения. В обоих случаях в топку время от времени нужно подбрасывать дрова, уголь и т.д. Соответственно, владелец получается привязанным к дому, а если надо уехать на пару дней? Вот тут-то и пригодится электрический нагреватель.

В схеме отопления электрокотла с тт нагревателем подключение осуществляется параллельно. При этом нужно снабдить каждое кольцо циркуляции:

  • электрическим насосом;
  • обратным клапаном.

Только в таком случае все будет работать как часы. При этом не имеет значение метод разводки труб, принцип подключения двух нагревателей одинаковый. Естественно, что нужно настроить автоматику и синхронизировать работу насосов и нагревателей. Оба котла должны иметь привязку к своему насосу при этом, не пересекаясь между собой. Принцип такой, что если остановился нагреватель, синхронизированный с ним насос также не должен работать и наоборот.

Электрическое отопление частного дома: виды, особенности выбора котла

При выборе системы отопления для собственного дома хозяева, безусловно, в первую очередь рассматривают возможность установки газового котла, так как такой вид обогрева является на сегодняшний день наиболее экономичным. Но вот проблема – газоснабжающие магистрали протянулись еще далеко не до всех населенных пунктов, или же случается, что проводка газа в дом является неподъемной по финансовым возможностям и в связи с массой подготовительных и согласовательных процедур. Отопление же на твердом или жидком топливе бывает не всегда удобно – оно требует особого умения обращаться с печами или котлами, соблюдения повышенных требований пожарной безопасности, сооружения по всем правилам дымоходной системы чтобы исключить отравление продуктами сгорания. И, кроме того, в некоторых регионах нашей страны, небогатых лесами, снабжение дровами или углем может представлять определенную проблему.

Электрическое отопление частного дома

В этом случае наиболее актуальным становится электрическое отопление частного дома. Наверняка, у многих сразу же возникают ассоциации с масляными электрическими радиаторами или рефлекторами, не отличающимися ни особой эффективностью, ни экономичностью. Конечно, при таком подходе, при нынешних ценах на электроэнергию отопление будет стоить огромных денег. Однако, не все так однозначно. Способов применить электричество для обогрева жилья немало, и некоторые из них вполне могут конкурировать с газовыми системами.

В публикации будут рассмотрены существующие возможности организации электрического отопления частного дома. Читайте, делайте выводы, чтобы можно было принять решение в пользу того или иного варианта.

Электрический обогрев «по старинке»

Буквально несколько слов о тех электрических обогревательных приборах, которые известны всем, наверное, с детства:

Электрический обогревательный рефлектор

  • Обогревательные рефлекторы, обычно с одной или несколькими спиралями, размещенными в стеклянных кварцевых прозрачных трубках. Такие приборы создают направленный поток тепловой энергии, но способны лишь к обогреву или совсем маленьких помещений, или очень ограниченного участка комнаты. При этом экономичными их назвать никак не получается – обычно в них не предусмотрено никаких автоматических регулировок, кроме изменения заданного уровня нагрева спирали.

Тепловентилятор — в качестве отопления даже не рассматривается

  • Тепловые вентиляторы – прогоняют поток воздуха через теплообменник (чаще всего в этом качестве выступает открытая нихромовая спираль). Подогретый поток воздуха может поднять комфортность только на определенном участке и на очень непродолжительное время. То, что может быть очень хорошо для небольшого офиса, в условиях жилого загородного дома эффекта не даст. Помимо этого, длительная работа такого прибора довольно сильно пережигает, сушит воздух в закрытом помещении. Некоторые современные модели работают по принципу подмеса воздуха извне, но все равно, рассматривать подобные устройства в качестве отопления жилья нельзя.

Масляный радиатор — хорош лишь для дополнительного локального обогрева

  • Масляные радиаторы – это тяжеловесные обогреватели, имеющие выраженную ребристую форму, похожую на классические чугунные батареи. Они могут быть передвижными (многие даже имеют колесный хо д д ля облегчения их перемещения по комнате), или устанавливаться стационарно.

Такие радиаторы способны разогреваться до весьма высоких температур и отдавать энергию в виде прямого теплового излучения и созданием конвекционных потоков. Ребристая их форма значительно увеличивает площадь активного теплообмена.

Масляные радиаторы обычно имеют ступенчатую или плавную регулировку температуры нагрева теплоносителя, обладают хорошей тепловой инертностью – даже после выключения способны довольно длительное оставаться теплыми. Однако, экономичность у них невысока, и подобные приборы обычно используют в качестве дополнительного отопления, в помощь основному, когда в этом возникает необходимость. Строить всю систему обогрева, опираясь на масляные радиаторы будет попросту невыгодно.

Водяная система отопления с электрическим котлом

Про организациюводяной системы отопления загородного домаочень подробно рассказано в соответствующей публикации нашего портала.

Водяная система отопления с электрическим котлом

Главная же особенность подобной системы в рассматриваемых в настоящей статье условиях – жидкий теплоноситель получает нагрев только от электрического котла. Это обуславливает несколько характерных для нее параметров:

  • Подобная система должна рассчитываться исключительно на принудительную циркуляцию. Причина проста – устройство контура под естественную циркуляцию приведет к существенным потерям мощности, скорости теплообмена, неравномерности прогрева помещений, а в итоге – все это обязательно скажется на ненужном расходе дорогостоящей электроэнергии. Потребление же насоса ни в какое сравнение с этими потерями не идет.
  • По той же причине – во избежание абсолютно ненужных потерь, системы с электрическими котлами никогда не делаются по открытому типу, то есть обязательно устанавливается расширительный мембранный бак с соответствующей группой безопасности.

Теперь – подробнее о разновидностях отопительных электрических котлов.

Котлы с ТЭН-нагревателями

В этих установках используется обычный принцип резистивного нагрева металлического проводника при прохождении электрического тока (прямая аналогия с электроплитками, утюгами, лампочками накаливания и т.д.) однако, учитывая то, что нагревательные элементы контактируют с жидким теплоносителем, их одевают в надежную изоляцию и влагонепроницаемый корпус. Все это, безусловно сказывается на довольно больших потерях энергии, недостаточно высоком КПД подобных приборов (обычно – в районе 80%). Чтобы обеспечить должный нагрев постоянно циркулирующего теплоносителя приходится или резко повышать мощность ТЭНа, или увеличивать их количество, что снижает общую экономичность системы отопления.

ТЭН-котел классической прямоугольной формы

Компоновка котлов бывает разной – от привычных прямоугольных форм с органами управления на передней панели до цилиндров с расположенными внутри «пучками» ТЭНов и с вынесенным в отдельную коробку блоком управления.

В таком цилиндре собрано несколько ТЭНов

Конструкторы постоянно совершенствуют свои изделия, оснащая их автоматикой, поддерживающей требуемый уровень нагрева, ступенчато включающей нагревательные элементы по мере необходимости, отключающей питание при достижении необходимой температуры. Но все же подобные котлы относятся к самым неэкономичным, и их установка в качестве основного теплогенератора не будет оправдана даже невысокой ценой таких приборов.

Котлы электродного принципа действия

Из всех электрических котлов именно эти, наверное, самые неоднозначные. В свое время их преподносили, как практически безальтернативный вариант с точки зрения производительности и экономичности. Однако, вскоре последовал и пото к к ритических замечаний по их работе.

Котлы электродного типа

Принцип работы у них совсем иной. Теплоноситель – не простая вода, а доведенная до состояния электролита – токопроводящей жидкости. Частотные колебания переменной сети (50 Hz) вызывают соответствующие колебания ионов электролита, что дает быстрый его разогрев.

Достоинства подобных котлов в следующем:

  • Они невелики по размерам и не отличаются большой массой, при достаточно высокой мощности нагрева.

Такие котлы могут быть весьма невелики по размерам

Это позволяет, например, комбинировать их использование, устанавливая своеобразные «батареи» из нескольких небольших котлов, которые можно включать в систему по мере необходимости.

  • Подобные котлы совершенно нечувствительны к скачкам сетевого напряжения в достаточно больших пределах (± 15 ÷ 20 % ). Для их работы большее значение имеет стабильность частоты переменного тока.
  • Они обладают быстрым нагревом и хорошей экономичностью (по заверениям производителя – на 20 % экономичнее ТЭН-котлов), при этом стоимость их невысока. Заявленный КПД такого устройства – до 98%.
  • Если котел обвязывается металлическими трубами, то это расширяет зону ионизации теплоносителя и дает ощутимую прибавку к производительности системы.
  • С точки зрения пожарной   безопасности – такой котел в принципе не может перегреться, если вдруг в трубах не будет теплоносителя – он попросту не включится.

В общую систему может быть включено несколько электродных котлов

Однако, в адрес таких котлов можно услышать и немало критики:

  • Предъявляются особые требования к чистоте и определенному химическому составу электролита-теплоносителя. СВ случае несоблюдения подобных требований все преимущества котла попросту теряются.
  • Нестабильность мощности – одна из характерных чер т т акого оборудования. Интенсивность нагрева очень зависима и от химического состава, и от температуры электролита, так как при ее изменении в любую сторону меняются и показатели электропроводимости.
  • Подобная система очень тяжело поддается регулировке и автоматизации процесса отопления.
  • Требуются регулярные прочистки всей системы отопления, так как она будет иметь склонность к солевым зарастаниям полостей труб.
  • Не реже раза в год требуется прочистка теплообменника самого котла и обязательная коррекция химического состава теплоносителя.
  • Установка и работа такого оборудования невозможна, если электрическая сеть дома не оборудована надежным заземляющим контуром.

Котлы индуктивного принципа действия

Эти котлы нередко считаются самыми совершенными из всех электрических. Принцип их действия разительно отличается от тех, которые описывались выше. Чтобы понять его, можно вспомнить школьный курс физики, а конкретно – работу электротрансформатора.

Если не вдаваться в подробности, то вкратце это выглядит так. Если по одному проводнику (первичной обмотке) проходит переменный электрический ток, то в другом, расположенным в образовавшемся электромагнитном поле (вторичной обмотке), индуцируется напряжение. При замыкании контура вторичной обмотки по ней также начинает протекать переменный ток, который вызывает резистивный нагрев проводника.

Схема работы индуктивных котлов SAV

  • Именно этот принци п п рименяется в индукционных котлах типа SАV.

В корпусе герметично размещена катушка первичной обмотки, которая нигде не контактирует с жидкостью. А вот в роли вторичной замкнутой обмотки выступает внутренняя лабиринтная система труб, по которым прокачивается теплоноситель. Нагрев происходит очень быстро и равномерно, потерь энергии нет, поэтому КПД таких котлов приближается к 100%.

Экономичность котла повышает еще и физический принцип самоиндукции – проходящие по замкнутому вторичному контуру токи вырабатывают так называемую реактивную  дополнительную мощность, причем ее значения очень весомы.

Котел индуктивного действия SAV

Обычно котлы такого типа – это массивные металлические цилиндры различного диаметра и высоты. Так, самый маленький котел в этой « линейке – SАV -2,5, имеет диаметр 120 мм, высоту – 450, и при этом весит 23 кг. Мощности его (2,5 кВт) будет достаточно для отопления помещения площадью до 30 м².

Монтаж такого прибора не представляет никакой сложности, так как имеются резьбовые патрубки для его врезки в систему, блок управления для подключения к электросети.

  • Несколько иначе устроены и работают индукционные толы ВИH (вихревые индукционные нагреватели).

Вихревой индукционный нагреватель (ВИН)

Сетевое напряжение питания проходит предварительное преобразование в высокочастотное, что дает стремительный рост напряженности электромагнитного поля и, соответственно, силы генерируемых им токов. Но вот вторичной обмотки в данной схеме нет – ее роль выполняют все металлические поверхности котла, которые изготавливаются из сплавов, имеющих выраженные ферроммагнитные свойства. Наведенные поверхностные вихревые токи Фуко вызывают эффект перемагничивания, который всегда сопровождается практически мгновенным и очень сильным нагревом ферромагнитных материалов. Получается, что в теплообмене участвует практически все массивные детали прибора, что обуславливает высочайшую его эффективность (КПД – 99%).

Котлы ВИH довольно тяжелые : самый маленький из них, мощностью 3 кВт, весит 30 кг при сравнительно небольших размерах — диаметре цилиндра 122 мм и высоте 620 мм. Такой «малыш» справится с отоплением 40 м². При желании можно приобрести более мощный аппарат (линейка продукции достаточно широка) либо установить «батарею» из нескольких ВИН-котлов, что даст дополнительные преимущества при эксплуатации системы отопления.

«Батарея» из шести котлов ВИН

Подводя итог по котлам индукционного принципа действия – вкратце об их основных преимуществах:

  • В таких нагревателях не происходит образования накипи или солевых отложений – работа сопровождается высокочастотными микровибрациями, не позволяющими осадкам оседать на стенках. К ПД пр ибора по ходу даже очень длительной эксплуатации не снижается.
  • В качестве теплоносителя может применяться любая жидкость – никаких особых требований к ее химическому составу нет.
  • В конструкции котлов практически отсутствуют уязвимые узлы – нет никакого контакта теплоносителя с электрической частью. В них попросту нечему ломаться и их срок службы ограничивается только состоянием сварных швов, а это составляет десятки лет.
  • Разогрев происходит очень быстро, а электронные блоки управления позволяют без труда проводить точные настройки системы отопления. Вместе с тем, индукционные котлы – самые «благополучные» с точки зрения пожарной и электробезопасности.
  • И расчеты, и результаты практического применения показывают экономию электроэнергии с использованием таких котлов до 35 ÷ 40%, если сравнивать с котами аналогичной мощности, работающих по иному принципу ( электродными или ТЭН).

Из недостатков можно отметить следующее:

  • Некоторые хозяева жалуются на легкий вибрационный шум при их работе.
  • Котлы очень тяжелые, требуют особого внимания при монтаже на стены.
  • Оборудование достаточно дорогое – даже самые маломощные индукционные котлы стоят порядка 30 тысяч рублей. Впрочем, это должно быстро окупиться экономичностью расходования электроэнергии.

Чтобы закончить тему с водяной системой охлаждения от электрического котла – еще одно важное замечание. Какой бы агрегат не стоял, говорить о рентабельности можно будет лишь в том случае, если в доме сделана хорошая термоизоляция и установлены современные радиаторы отопления с собственными термостатами. Старые чугунные батареи в этой ситуации просто разорят хозяина.

Видео: как правильно подобрать электрический котел отопления

Электрические конвекторы

Организация водяной системы отопления – это всегда масштабные работы по прокладке трубопроводов, врезке батарей, установке циркуляционных насосов, специальных устройств безопасности и многого другого. А можно ли обойтись без всего этого, если планируется отапливать дом с использованием электроэнергии? Да, подобных проблем поможет избежать монтаж электрических конвекторов.

Электрические конвекторы отлично вписываются в интерьер помещений

Внешне эти приборы чаще всего напоминают привычные радиаторы отопления – устанавливаются вертикально на стены или под оконными проемами. Внутри расположены закрытые ТЭНы, которые не вызывают эффекта «пересыхания» воздуха. Компоновка прибора рассчитана таким образом, что холодный воздух проникает в него снизу через решетчатое дно, получает нагрев от ТЭНов и, выходя через верхнюю решетку, создает устойчивый конвекционный восходящий поток.

Примерная схема устройства электрического конвектора

Конвекторы всегда оснащаются встроенными термостатами, которые отлеживают температуру в помещении и выключают нагрев при достижении заданных пользователями значений. Этим обеспечивается достаточно высокая экономичность такой системы обогрева.

Установленный под окном, конвектор создаст надежную тепловую завесу

Использование конвекторов дает целый ряд преимуществ:

  • Отпадает необходимость монтажа сложной разводки труб, со всеми ее рисками протекания, замерзания и т.п. С установкой такой системы отопления вполне самостоятельно справится хозяин дома.
  • Нет нужды оборудовать отдельное помещение под котельную.
  • Конвертеры могут устанавливаться в любом помещении в нужном количестве (главное, чтобы была проведена линия надежная линия электропитания соответствующей мощности).
  • Выпускаются специальные модели для влажных помещений – их можно установить в ванных или домашних саунах (класс защиты – IР -24).  Для обычных жилых помещений подойдут конвекторы класса IР -21.
  • Приборы крайне просты в управлении – необходимо лишь выставить на шкале или индикаторной панели требуемую температуру. Все остальное на себя возьмёт автоматика. При необходимости можно выключать обогрев в тех или иных помещениях, если они в настоящий момент не используются.
  • Безопасность приборов также является их отличительной чертой. У них никогда нет никаких открытых обогревательных элементов, а нагре в в нешней панели – незначителен, и об нее невозможно обжечься, что особо важно, если в доме проживают дети.
  • Разнообразие моделей и их дизайнерского оформления должно удовлетворить самый взыскательный вкус хозяев. Подобные конвекторы отлично вписываются в любой интерьер, иногда даже привнося в него особые детали.
  • Работа конвекторов — абсолютно бесшумная.

Конвекторы могут исполняться в переносном или передвижном варианте, то есть существует возможность при необходимости создавать временные зоны повышенного комфорта.

Мобильный конвектор можно перемещать по дому

Существуют и другие оригинальные решения. Одно из них – установка специальных конвекторов в толще пола, например, пере д д верями или широкими окнами. Нагретый воздух поднимается через специальную декоративную решетку и создает эффективную тепловую завесу от проникновения внешнего холода.

Некоторые модели конвекторов прячутся в пол

Конвекторы могут иметь механический термостат, но некоторые современные модели снабжены блоком электроники, который позволяет программировать работу устройства. Так, можно на определенное время задать пониженную температуру нагрева — когда в дома все отсутствуют, но с расчётом, чтобы к приходу хозяев конвектор вышел на требуемую мощность и в помещениях был создана комфортная атмосфера.

Безусловно, подобное отопление станет эффективным только при очень качественной термоизоляции дома, иначе дорогостоящая энергия будет расходоваться впустую. Однако, это, скорее проблема самого здания, а не не достаток конвекторов.

Видео: устройство и монтаж электрического конвектора отопления

Электрические « теплые полы»

Разнообразие материалов для обустройства электрических теплых полов

Еще один способ организовать систему отопления частного дома от электричества – смонтировать « теплые полы». Выпускаются они несколько разновидностей подобных систем.

Греющие кабели в большинстве случаев закрываются стяжкой

  • Греющие кабели – они чаще всего монтируются в толщу стяжки, которая при этом становится мощным аккумулятором тепловой энергии.   Кабели также могут различаться – быть одножильными или двужильными, работать по обычному резистивному принципу (нагрев проводника при пропускании электрического тока), либо иметь полупроводниковую матрицу и обладать в связи с этим эффектом саморегуляции нагрева на каждом отдельно взятом участке.

На сетчатые обогревательные электрические маты можно сразу укладывать керамическую плитку

  • Более удобны в процессе монтажа обогревательные маты. Это тоже греющий кабель, но только укреплённый на стеклопластиковую сетчатую основу. Достоинство таких матов и в том, что они могут и не требовать стяжки – например, керамическую плитку можно укладывать прямо на них, слегка увеличив толщину клеевого слоя.

Стержневые саморегулирующиеся нагревательные маты

  • Еще одна разновидность обогревательных электрических матов – стержневые. Два проводника соединены параллельными перемычками-стержнями, имеющими особую структуру и работающими по принципу саморегуляции нагрева. Удобство такого вида в том, что выход из строя любого их элементов не приводит в неработоспособности всей системы в целом. По таким матам также можно сразу укладывать керамическую плитку. Как недостаток можно отметить пока что весьма высокую цену на такие обогреватели.

Вне зависимости от конструкции, все электрические « теплые полы» оснащаются термодатчиком, который устанавливается в толще пола, и блогом термостата. Нагрев осуществляется до определённой температуры, которая выставляется хозяином дома, и в дальнейшем включение и выключение питания будет производиться автоматически для поддержания этого режима.

« Теплые полы» способны создать в комнате комфортную обстановку с равномерным прогревом всего объёма помещения от поверхности пола. Однако, особой экономичностью такой подход не отличается, и вряд ли может рассматриваться как полная альтернатива другим системам отопления. Чаще всего их применяют в дополнение к основным источникам тепла, для создания зон повышенного комфорта.

Системы инфракрасного обогрева

Современным решением проблемы электрического отопления частного дома станут инфракрасные нагреватели.

В таких приборах и устройствах используется принцип волновой передачи энергии на расстояние – можно провести упрошенную аналогию с солнечным светом. Специально подобранные материалы излучателей позволяют преобразовать электрическую энергию в лучевую, в длинноволновом инфракрасном диапазоне, невидимом для зрения человека. Сами по себе излучатели нагреваются незначительно, а инфракрасные волны не встречают сопротивления воздуха, но, попадая на непрозрачную поверхность, преобразуются в тепловую энергию. Таким образом, происходит нагрев не воздуха в помещении, а всех поверхностей и объектов, находящихся на пути распространения лучей. А вот эти поверхности уже, в свою очередь, ведут теплообмен с окружающим воздухом. Происходит равномерный нагрев, который после включения питания начинается очень быстро. При этом обеспечивается оптимальное распределение температур, в отличие от конвективных систем.

Для инфракрасной системы обогрева характерно комфортное распределение температуры в помещении

Значимых потерь энергии не происходит, что дает высокий КПД таких систем и их высокую экономичность.

Подобные нагреватели могут исполняться в подвесном потолочном варианте, очень напоминающим обычные светильники дневного света. Их размещают над местами, где требуется самый интенсивный обогрев. Могут быть они и переносными, позволяющими направлять поток энергии в нужное время в нужном направлении.

ИК-обогреватели могут иметь форму потолочных светильников

Но самыми удобными на сегодняшний день являются, наверное, ПЛЭH – пленочные лучистые электронагреватели. Они выпускаются в виде прочных пленочных полос различной ширины и длины. Между слоями прозрачного термостойкого пластика размещены сами излучатели (обычно это специальная карбоновая паста или биметаллические фольговые пластинки), соединенные токопроводящими медными шинами.

Толщина пленки очень невелика – не более 0,4 мм. Она очень просто монтируется в нужном месте – на потолках, стенах, скатах крыши мансарды и т.п., и может, при желании хозяев, быть закрыта отделочными материалами, которые не снизит существенно эффективности работы системы обогрева помещения.

Пленочные инфракрасные нагревательные элементы

Пленка нагревается до температуры не выше 45 ÷ 50 ºС, и не может вызвать ожогов или привести к пожароопасной ситуации. Она отлично подходит для систем теплого пола без использования стяжки – ее можно разместить под ламинатом, линолеумом, паркетом. Иногда, упрощая себе задачу, некоторые хозяева попросту застилают подобные пленки ковровым покрытием – так, например, можно очень быстро оборудовать особо теплый участок для детских игр.

Пленочные нагреватели могут монтироваться и на пол, и на стены, и на потолок

ПЛЭН не боится динамических нагрузок, попадания влаги. Такие обогреватели несложно демонтировать и перенести в другое место – главное, не повредить целостность пленочного покрытия. Энергозатраты на подобное электрическое отопление считаются самыми низкими из всех существующих видов. Особо удобна такая система для домов, куда хозяева приезжают периодически, например, на выходные – стоит только включить питание, и сразу начинается интенсивный обогрев нужных помещений или участков. Кроме того, многие медицинские специалисты заверяют в особой полезности таких обогревателей, так как они в нужной для здоровья человека мере ионизируют воздух и даже устраняют неприятные запахи.

Видео: достоинства системы ПЛЭН-обогрева

Итак, были рассмотрены основные возможности по организации электрического отопления частного дома.   Достоинств у такого типа обогрева немало – абсолютная экологичность, простота и точность в управлении, отсутствие необходимости в создании запасов топлива. Тем не менее, ждать слишком высокого эффекта экономичности не приходится – электричество стоит недешево. Именно поэтому требования к утеплению всех элементов здания в этом случае должны быть повышенными.

Обогрев дома электрическим котлом

Вступление

Если вам знакомо устройство электрочайника, то вам будет понятно, почему обогрев дома электрическим котлом называют самым простым способом отопления. Принцип работы электрического котла, очень похож на нагревание воды в чайнике. Источником тепла является ТЭН, который нагревается при прохождении по нему электрического тока. Возникает вопрос, если это так, почему электрокотлы не используются повсеместно и зачем выпускают котлы на других видах топлива. Ответим на этот вопрос в этой статье.

Об электрических котлах и доступности электричества

Итак, электрический котел. Для обогрева среднего дома 100 кв. метров, требуется электрокотёл мощностью 10 кВт (о расчете мощности ниже). Простой расчет из курса физики, дает, что при напряжении питания 220 Вольт, токовая нагрузка сети для питания одного такого котла, составит 45 Ампер. Если к 10 кВт прибавить 10 кВт нужных для работы другого электрооборудования и освещения в доме, то получаем мощность, которую нужно запрашивать для подключения 20 кВт.

Отсюда первая проблема использовать электрический котел для отопления: не везде такие мощности доступны для подключения.

Важно! Перед покупкой электрического котла отопления нужно согласовать его мощность и возможность подключения в надзорных органах (Энергонадзоре) вашего района. Возможно, потребуется проект монтажа котла.

Принцип работы электрического котла

Несомненным плюсом электрокотла, является простота его конструкции. Опять напрашивается сравнение котла с чайником. Нагрев жидкого теплоносителя, происходит в баке котла при помощи одного или нескольких ТЭНов. Жидкость, нагретая в баке котла до температуры почти 100 градусов, либо естественно, либо принудительно  циркулирует в системе отопления. Бак котла изготовлен из нержавеющей стали.

Довершает удобство, выпуск одноконтурных и двухконтурных котлов. Одноконтурный котел служит только для обогрева дома, а  двухконтурный котел  имеет два теплообменника и два независимых контура отопления. Один контур обеспечивает горячее водоснабжение (ГВС) в доме, а второй контур – отопление.

Конечно, современные котлы снабжены умным управлением, которое позволяет включать и выключать котел по мере надобности, регулировать температуру нагрева, что значительно экономит электроэнергию.

Отсюда первый плюс электрокотла. Отсутствие сложных технических элементов в котле, делаю его самым надежным и дешевым в обслуживании котлом отопления. Кстати, установка и запуск электрокотла, тоже, простые и доступны своими руками.

Электропитание электрического котла

Выше я упомянул, что для Энергонадзора может понадобиться проект монтажа котла. Это нужно для электробезопасности. Мощность и токи котла большие, отсюда повышенная опасность возгораний от неправильно выполненной электропроводки.

Для подключения электропитания котла нужна отдельная проводка, правильно называемая группа, имеющая заземление. В продаже есть котлы однофазные, они питаются от сети 220 Вольт, а трехфазные питаются от сети 380 Вольт. Трехфазные устройства обладают большей мощностью.

Чтобы рассчитать сечение жил питающего кабеля, воспользуемся практичной формулой электрика: на 5 кВт мощности, берем 1 кв. мм сечения медного провода в кабеле. То есть: Для котлов мощностью до 7,5 кВт, нужен медный кабель сечениями жил 2,5 мм. Для котлов от 7,5 до 20 кВт нужен кабель с жилами 4 мм. Для колов 20-30 кВт нужен кабель 6 мм.

Примечание!Сечение жил электрических кабелей не обозначается в мм, а обозначается в кв. миллиметрах. Маркировка кабеля ВВГнг 3×2,5, означает, что кабель в двойной виниловой изоляции с тремя жилами сечение каждой жилы 2,5 кв.мм.

Для более точного расчета сечения кабеля используем такую таблицу из ПУЭ,7 (правили устройства электроустановок изд.7).

В некоторых котлах предусмотрена ступенчатая регулировка мощности. Это позволяет экономить электроэнергию, переключая котел с предельной мощности. Регулировка мощности котла осуществляется либо автоматически, либо в ручном режиме. Электрические котлы оснащены термометрами, манометрами, термостатами.

Исполнение электрокотлов

Конечно, современный электрокотел это не чайник и он наполнен различным дополнительным оборудованием. Есть котлы, в которых установлена автоматическая защита от перегрузки. Есть оснащение встроенным ограничителем температуры. Выпускаются котлы в напольном и настенном вариантах исполнения. Всё это нужно читать в описаниях котла и обращать на это внимание.

Типы электрокотлов

Нужно упомянуть, что выпускаются настенный и напольные электрические котлы.

Также, кроме ТЭНовых элеткрокотлов, широкое применение нашли более эффективные котлы на электричестве: электродные и индукционные электрокотлы.

Сколько стоит обогрев дома электрокотлом

Все это была теория, мало затрагивающая кошелек. Сколько же будет стоить обогрев дома электрокотлом? Кстати, стоимость самих электрокотлов ниже по сравнению с другими котлами обогрева.

Дано:Для расчета вернемся к моему примеру выше. Дом 100 кв. метров, электрический котел 10 кВт (на 10 метров берем 1 кВт котла).

Вопрос:Сколько будет стоить отопление дома таким котлом в зимний период с октября по май.

Решение:

  • Расчет 1. Считаем, что котел работает постоянно. Потребляемая мощность 10 кВт в час, в сутки 240 кВт, в месяц 7200 кВт. По ценам 2017 года, 1 кВт/час =5,38 рубля (одно тарифный Москва). Получаем за месяц при постоянной работе котла, что на практике не бывает, 38736 рублей.
  • На практике, на полную мощность котле будет работать 10-14 дней за весть зимний период. В остальное зимнее время (декабрь-февраль) котел будет работать на 50 % мощности. В остальные месяцы котел будет работать на 30 % мощности.

Получаем:За весь сезон, в московских ценах котел «съест» 116190 рублей за 8 месяцев. Что в среднем составляет 14523 рубля в месяц. Вот такая математика.

Вывод

Несмотря на все плюсы электрического котла, мы видим, что стоимость отопления электрокотлом классического типа (ТЭН), большая. Газовое отопление будет дешевле, хотя рентабельность газового отопления появится на третий — четвертый год после вложения в газификацию дома.

Кроме этого возможны перебои с электроэнергией. Именно по этому, профессионалы советуют использовать электрокотел в паре с дополнительным котлом отопления, например, на твердом топливе.

Ссылка на основную публикацию
