Правильная схема подключения газового котла к системе отопления – инструкция

Что это такое?

Автономная система теплоснабжения предполагает полный отказ от центрального отопления. То есть, необходимо будет произвести демонтаж радиаторов и труб, относящихся к этой системе.

Основой индивидуального отопления в данном случае станут газовые или электрические котлы. А к ним, в свою очередь, следует присоединить новые трубы и батареи. Принцип работы котлов довольно прост – они нагревают воду и отправляют её циркулировать по созданной системе, тем самым обогревая помещения в требуемом режиме.

Схема подключения своими руками – если вы уверены в силах

Установка котлов разделяется на несколько этапов. Прежде всего, необходимо определиться с местом монтажа. Далее нужно установить крепления для котла. Для каждого типа оно свое. Установка крепления для котла – процесс сам по себе не сложный – на данном этапе главное правильно поставить отметки и просчитать систему подвода и подключения труб, а также учесть размеры вашего котла в помещении. Следующий этап – это подключение системы отопления вашего дома и закольцевание труб с контуром котла по схеме подключения.

Последний этап, который актуален только для установки газовых и твердотопливных котлов – это подвод к дымоходной системе. Ну, и, конечно же, проверка системы отопления после проведения всех видов работ. Теперь поподробнее. После разметки и закрепления котла приступаем к определению места дымохода. Если дымоходной системы у вас в доме нет, тогда придется пробивать отверстие в потолке и устанавливать ее. В домах с уже готовыми дымоходами нужно делать пробой в стене, такие системы принято называть турбированными. Самая надежная дымоходная система – это так называемая «труба в трубе».

Особое внимание нужно уделить именно углу наклона трубы. Если она будет размещена неправильно, то в ней может образовываться конденсат, который при попадании в котел может привести к выходу всего агрегата из строя

Если ваша дымоходная система находится в перекрытии, то для нее нужно предусмотреть специальный отвод конденсата. Этот процесс трудоемкий, однако он избавит вас от возможных поломок.

Схема подключения котла отопления подробно расписана в инструкции к установке, и в процессе работы необходимо следовать всем пунктам. Даже если в схеме подключения это не указано, обязательно в контуре трубопровода котла необходимо поставить фильтры для очистки воды. Особенно это актуально для электрического котла, поскольку наличие фильтров значительно продлевает работу тэнов. Фильтры также предотвращают загрязнение труб различными материалами.

При подключении газового котла необходимо обязательно устанавливать отсекающий кран, с помощью которого вы сможете перекрыть доступ газа к установке, если понадобится надолго оставить дом. После него должен быть газовый фильтр, установку которого требуют все инстанции. Все соединения газовых труб необходимо тщательно запаять. Обычные ленты и другие материалы, используемые для прочих трубных соединений, тут не подойдут.

Установку электрического котла можно производить самому, имея достаточные технические навыки. Подключения такого типа отопления не займет много времени. Для монтажа и дальнейшего использования установки лучше всего подключить себе еще одну линию электропитания. Обязательно нужно сделать заземление для предотвращения поражения электрическим током.

Для правильного подключения цепи электропитания и отвода заземления необходимо пригласить специальные службы или опытного электрика. Среди основных приборов в сети электропитания, помимо стабилизатора, числится и автоматический выключатель, который защитит систему от резкого перепада напряжения, а также позволит отключать котел для проведения работ в будущем. Автоматический выключатель нужно подбирать в зависимости от напряжения, которое подается на ваш котел.

Компоненты

Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов, а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла

Статья по теме: Нормы испытаний и измерений электрооборудования

Принудительное движение теплоносителя в доме

Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.

Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.

Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.

Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.
Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево

Параллельная работа котлов на дровах и газе

Этот вариант теплоснабжения дома от двух котлов предусматривает их раздельное подключение к циркуляционной системе. На входе обратной линии каждого источника тепла должен быть установлен собственный циркуляционный насос. Для настенного газового котла этого делать не нужно, в нем насос уже установлен изготовителем. В случае прогорания твердого топлива температура теплоносителя снизится и газовый котел автоматически включится.

Важным конструктивным моментом является обвязка твердотопливного котла металлическими трубами и наличие аварийного сбросного устройства с одновременной подачи холодной воды в линию обратки.

1 схема (отрытая и закрытая системы)

Данный способ удобен тем что жидкости двух систем не смешиваются. Это позволяет использовать разные теплоносители.

Преимущества и недостатки

Плюсы Минусы
Возможность использовать разные теплоносители Большое количество дополнительного оборудования
Безопасная эксплуатация, резервный бак сбросит лишнюю воду в случаи закипания КПД ниже за счет лишней воды в системе
Возможность использования без дополнительной автоматики

2 схема, две закрытые системы

Здесь используется закрытая система, что позволяет обойтись без тепло аккумулятора. Контроль производится термостатами и трехходовыми датчиками. Безопасность эксплуатации обеспечивает автоматика.

Здесь мы используем аккумулятор для излишком тепла. Тем самым мы увеличиваем эффективность системы и устраняем необходимость в термодатчиках и автоматике.

Подача тепла через 3х ходовой клапан

Каждый котел должен быть оснащен собственным циркуляционным насосом, а еще один насос потребуется для обеспечения циркуляции через приборы системы отопления. В верхней точке гидравлического разделителя должен быть установлен автоматический воздухоотводчик, а в нижней кран для аварийного слива воды.

Система с теплоаккумулятором, зачем он

Тепло, выработанное котлом на дровах, поступает в эту емкость. Из не, через змеевик, теплообменник или без них, в газовый котел. Автоматика второго понимает что вода имеет необходимую температуру и отключает газ. Так будет пока в теплоаккумуляторе достаточно температуры.

Аккумулятор тепла или это теплоизолированная емкость с встроенным змеевиком, предназначенная для накопления нагретого теплоносителя и подачи его в систему отопления. В этой схеме газовый котел, отопительные приборы и аккумулятор соединены трубопроводами в одну систему закрытого типа. Твердотопливный котел подключен к встроенному змеевику аккумулятора и таким образом нагревает теплоноситель в закрытой системе. Организация работы отопления в этой схеме происходит в следующем порядке:

  • в твердотопливном котле горят дрова, и происходит нагрев теплоносителя от змеевика в емкости;
  • твердое топливо прогорело, теплоноситель остыл;
  • газовый котел включается автоматически;
  • снова закладываются дрова, и разжигается твердотопливный котел;
  • температура воды в аккумуляторе поднимается вы той, которая задана на газовом котле, который останавливается автоматически.

Эта схема требует наибольших затрат на приобретение материалов и оборудования, однако имеет целый ряд преимуществ:

  • твердотопливный котел может работать в схеме открытого типа;
  • самый высокий уровень безопасности;
  • отсутствие необходимости постоянного пополнения топки дровами или углем;
  • циркуляция теплоносителя по системе закрытого типа;
  • возможность одновременной работы двух котлов одновременно и каждого в отдельности.

В числе дополнительных затрат необходимо учесть покупку бака аккумулятора со змеевиком, двух расширительных баков и дополнительного циркуляционного насоса.

рассчитать необходимый объем емкости

Пакет необходимых документов

Подключение бойлера косвенного нагрева

Если система отопления будет построена на основе одноконтурного котла, необходимо определиться с источником горячей воды. Самое простое решение – установить в доме обычный электрический бойлер. Но он будет потреблять дорогую электроэнергию, что не очень выгодно. Гораздо дешевле подключить к контуру отопления бойлер косвенного нагрева.

Самый простой способ подключения бойлера к котлу – установить небольшие коллекторы и подключить к ним трубу с циркуляционным насосом и обратным клапаном, которая отправится к водонагревателю, а также обратную трубу. Управляя работой циркуляционного насоса, бойлер будет включать и отключать подачу теплоносителя, регулируя температуру во встроенном баке. Также возможна реализация данной схемы без коллектора.

Если помимо бойлера к вашей системе отопления подключатся дополнительные контуры и тёплые полы, то без коллекторов или гидрострелки не обойтись.

Двухтопливные отопительные котлы

Схема, при которой применяются газ и дрова для нагрева теплоносителя, считается наиболее популярной и удобной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы обогрева.

Производителями отопительных котлов выпускается несколько видов двухтопливных комбинированных котлов:

  • газ с жидким топливом;
  • газ с твердым топливом;
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.

отопительных системах

Подводя итоги, можно отметить, что для снижения расходов на обогрев частного дома, обеспечения бесперебойной и стабильной работы отопительной системы, установка двухтопливного котла — оптимальный и проверенный вариант.

Особенности

Основные этапы установки котла

Для того чтобы смонтировать отопительную систему, основанную на использовании твердотопливного котла, понадобится сам тепловой агрегат, трубы и отопительные радиаторы, расширительный бачок, циркуляционный насос, тепловой аккумулятор, составляющие системы автоматического управления котлом.

К последним относятся:

  • предохранительный клапан;
  • воздушный клапан;
  • манометр;
  • регулятор температуры.

Все манипуляции, связанные с установкой твердотопливного котла и подключением периферийных систем и устройств, осуществляются в соответствии со строгим пошаговым алгоритмом. Так, накануне установки котла на месте его планируемого расположения возводят специализированный фундамент.

При этом в обязательном порядке необходимо выдержать все нужные размеры отступов и верно расположить корпус теплового агрегата как по вертикали, так и по горизонтали.

Далее устанавливаются электрические элементы нагрева в том случае, если они входят в комплектацию котла. Как правило, твердотопливные котлы оснащены креплениями для монтажа ТЭНов, рядом с которыми установлен регулятор температуры.

Следующий этап предусматривает монтаж и подключение труб системы отопления

Важно все соединения замыкать посредством промежуточных запорных кранов, а места стыковых соединений уплотнять сантехнической лентой или же материалом, состоящим из волокон льна. Это упростит доступ для ремонта в будущем

Монтаж тепловых коммуникаций делают так, чтобы при эксплуатации системы отопления можно было легко провести работы по обслуживанию и ремонту

В случае, когда в работе системы отопления предусмотрено использование подключений к электросети дома, на этом этапе необходимо произвести все нужные подключения проводов, их изоляцию и заземление.

Далее производится монтаж группы безопасности. Ее комплектация зависит от модели твердотопливного котла, но, как правило, она состоит из: предохранительного клапана, воздушного клапана, регулятора температурного режима, датчика тяги, манометра и прочих устройств. Все эти приборы устанавливаются до всех устройств запирания.

Следующим этапом станет монтаж трубы дымоотвода. В местах стыковки элементов системы по выводу дыма осуществляют герметизацию уплотняющим веществом, устойчивым к высоким температурам.

Методика монтажа, высота дымоходного канала, а также площадь сечения рассчитываются так, чтобы в дальнейшем обеспечить на должном уровне процесс естественной тяги. А для этого необходимо неуклонно соблюдать все предписания инструкции по эксплуатации устанавливаемой модели котла.

Далее производится заполнение водой теплового контура твердотопливного котла. На первых порах уровень давления воды должен быть чуть выше рабочего. Этот этап предусматривает тестирование системы на предмет протеканий.

Затем необходимо проверить все внутренние элементы топки твердотопливного котла: заглушки для прочистки, растопочной заслонки, шамотных камней, колосников и т.п.

И наконец, следует выполнить сброс давления в котле до рабочих показателей, поставить заслонки в топке и в дымоходе в положение, предписанное инструкцией, и заложить в котел твердое топливо.

Выполнив все вышеперечисленные манипуляции можно переходить к пуску системы отопления, основанной на использовании твердотопливного котла

Чтобы запустить процесс отопления достаточно загрузить топливо в котел и поджечь. Далее по прошествии 10-15 минут, необходимо плотно закрыть заслонку для растопки.

После того как температура установится на уровне 80-85 градусов потребуется установить регулятор температуры в нужный режим теплоподачи. Впоследствии нужно будет просто в случае необходимости снабжать котел твердым топливом.

Виды твердотопливных котлов

Данные устройства различаются разновидностями используемого топлива, количеством топок и камер горения, способом подачи топлива, материалом, из которого они изготовлены. Существуют несколько видов твердотопливных котлов.

Нагреватели постоянного горения

Они изготовляются из чугуна или стали, содержат одну или две топки, работают только на угле и дровах, цикл работы составляет 4–6 часов, топливо подается вручную. Схема управления таким оборудованием в основном механическая, температура котла 60–70 градусов, разница между подачей и обраткой 20 градусов.

Потребляемая мощность от 7 до 50 кВт, а КПД – 80–90%.

Устройства длительного горения

Стальные однотопочные агрегаты – топка расположена сверху, что обеспечивает более длительное горение одной закладки (дрова более 24 часов, уголь – до 144 часов) и равномерный прогрев теплоносителя.

Работает на дровах и их производных (брикеты, опилки, стружка и прочее), а также на угле. Температура котла 70–80 градусов, мощность до 50 кВт, КПД – 90–95%. Подача топлива происходит вручную.

Пиролизные твердотопливные

Они производятся из стали, имеют две камеры, соединенные форсункой. Технология заключается в том, что основное топливо (сухие дрова с влажностью не более 25%), сгорая в первой камере, выделяют горючий древесный газ, который воспламеняется во второй камере.

Цикл работы в случае подключения буферной емкости возможен от 6 часов до суток, рабочая температура котла от 70 до 95 градусов, потребляемая мощность до 120 кВт, КПД 90–95%.

Пеллетные

Стальные агрегаты работают на гранулах (пеллетах), изготовляемых из отходов древесины – опилок, стружек и прочее. При наличии съемных колосников есть возможность использовать уголь и дрова.

Достигаемая температура – 70–80 градусов, мощность до 400 кВт, рабочий цикл от 24 до 144 часов.

Схема подачи топлива в таких котлах может быть автоматизирована, управление электронное. Этот вид оборудования используется для отопления помещений с большой площадью.

Отрицательные моменты

Как лучше подключить газовый котел – выбор схемы

Существует несколько схем подключения котла: подключение может включать в себя также контур ГВС для нагрева горячей воды. В самом простом варианте установки газового отопительного котла применяют тупиковую схему. Такая схема подключения напольного газового котла подойдет и для настенных моделей, предусматривая коммутацию нагревательных приборов между разливами. Недостатком данного варианта является неравномерность температурного режима на разных участках контура: ближние радиаторы будут всегда горячее дальних из-за прохождения по ним основного объема теплоносителя. Проблему можно решить балансировкой (дросселированием) подводок ближних к котлу батарей.

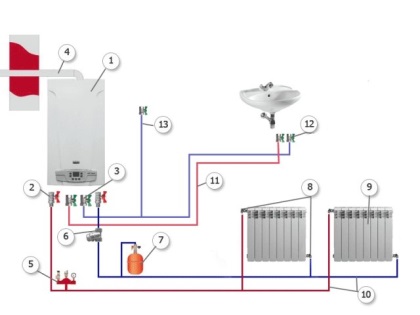

В принципиальной схеме подключения двухконтурного газового котла приготовление ГВС происходит в отдельном теплообменнике. В целом ГВС реализуется очень просто: холодную воду подают внутрь теплообменника.

Схема, как правильно подключить газовый котел двухконтурного типа, на порядок интереснее:

  • Циркуляция внутри малого контура обеспечивается встроенным в котел насосом, замыкающим теплообменник и гидрострелку.
  • За гидрострелкой располагают коллекторную разводку для 6 автономных контуров: 2 – для стандартных секционных радиаторов, и 4 – для системы теплого пола. Каждая пара гребенок теплого пола в состоянии обеспечить по 2 контура.
  • Обязательно нужно синхронизировать контуры с разным температурным режимом. Для этого используется передвижение теплоносителя по трубкам водяного теплого пола.
  • Подключение газовой системы отопления возможно только после получения соответствующего разрешения.

Для организации ГВС частного дома нередко используется отдельный нагреватель, так как подключить одноконтурный газовый котел намного легче. Приготовление горячей воды здесь происходит в бойлере косвенного нагрева, с дальнейшей частичной передачей энергии от теплоносителя на теплообменник. Для возможности организации системы теплых полов здесь предусмотрена схема подключения одноконтурного газового котла с трехходовым клапаном и рециркуляцией. В летнее время подача воды осуществляется только через бойлер и котел.

После остановки нагревателя, циркуляция воды между тепловым аккумулятором и радиаторами отопления продолжается. Регулировка температуры батарей здесь также обеспечивается трехходовым краном и термостатом. Для этих целей определенный объем воды или антифриза с обратки запускают на повторную циркуляцию.

Итоги

В качестве вывода можно сказать, что схема подключения газового котла в частном доме во многом зависит от способа циркуляции теплоносителя внутри системы отопления. Самые простые в плане организации – одноконтурные гравитационные схемы, где теплоноситель перемещается самотеком благодаря созданию необходимого уклона труб. Однако более эффективными считаются принудительные системы, в составе которых есть циркуляционный насос: он обеспечивает более интенсивное перемещение нагретого теплоносителя по трубам. Наличие избыточного внутреннего давления в закрытых контурах предусматривает обязательное применение дополнительных регулирующих приборов и предохранительных клапанов.

Параллельное и последовательное подключение котлов

Параллельное подключение

Совет: прежде чем подсчитывать сэкономленные финансы, требуется учесть высокую стоимость подобных систем и установку, в комплексе с электрокотлом, дополнительного оборудования на контур: запорная арматура, расширительный бак — группа безопасности.

Отметим, что система параллельного типа может функционировать в двух режимах: ручном и автоматическом, в отличие от последовательной. Для того чтобы система работала только в ручном режиме, необходимо установить запорные вентили/шар-краны или врезную систему By-Pass.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется врезка сервопривода и дополнительного термостата, трехходового зонного вентиля для возможности переключения контура отопления с одного котла на другой. Такой вариант подсоединения уместен при отношении общего литража теплоносителя системы на 1кВт мощности котла.

Последовательное подключение

С целью сэкономить на комплектующих и повысить функциональность при подключении электронного котла в паре с твердотопливным или газовым требуется учесть объем литража бака. Рекомендуется подсоединение при размерах до 50 литров.

Важно: использование группы безопасности и расширительного бака при подключении отопительной системы газового и электрокотла является ключевым моментом при врезке к действующему контуру.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановить свой выбор и как грамотно организовать увязку котлов в паре: последовательно или параллельно? Ответ будет разным в зависимости от ваших индивидуальных требований:

  • физические возможности помещения для установки двух котлов;
  • продуманная система вентиляции и канализации;
  • соотношение тепловых и энергетических параметров;
  • выбор типа топлива;
  • возможность контроля и профилактики над системой отопления;
  • финансовая составляющая при покупке котлов и дополнительных элементов.

Схема с дополнительным теплообменником

Такая схема подключения котла является востребованной тогда, когда есть необходимость полностью гидроизолировать отдельные контуры отопительной системы. Такая надобность возникает при использовании в контурах различных теплоносителей. То есть в одном может двигаться вода, в другом – антифриз.

Изображаемая на разных фото обвязка выглядит так:

  1. Котел.
  2. Теплообменник.
  3. Различные контуры теплосети.
  4. Установленные на каждом контуре элементы безопасности, циркуляционный насос, сливной кран и кран подпитки.

Теплообменник является тепловым аккумулятором  как минимум с тремя змеевиками. По одному циркулирует нагретая в котле вода, по другим двум – различные виды теплоносителей. Тепло из первого змеевика передается в другие через воду, в которой они расположены.

Польза дополнительного теплообменника также заключается в возможности совместить открытую и закрытую системы. Первая является более безопасной для работы котла, вторая – более щадящей для радиаторов.

Выпуск газа

Вторая часть запуска – это сброс воздуха с насоса, для чего регуляторы нагрева приводятся в рабочее положение. Происходит включение циркуляционного насоса, которое сопровождается слабым гулом и журчанием воды. Чтобы устранить шумы, нужно выпустить воздух из системы отопления: слегка откручивается крышка в центре насоса, а когда вместо газов начнет выходить вода, то крышка закручивается назад.

https://youtube.com/watch?v=taQJKUjiso8

После этого шумы прекратятся, заработает электрическая горелка, и котел запустится в работу. Нужно также проверить давление и при необходимости подпустить еще воды. Чтобы настроить работающую систему нужно прикрутить ближние к котлу батареи, дальние запустить при помощи регулирующих кранов, которые находятся на участке подачи воды к радиаторам.

Нужно позаботиться и о канализации: при установке нужно рассчитать объемы конденсата из расчета 1 л на 1 кВт мощности оборудования в сутки. Вентиляция располагается в 25 см. от потолка с диаметром от 10 см.

Подключение газового котла в частном доме к системе отопления и электросети

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

  1. Наименьшая высота помещения — 2.0 м, кубатура — 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
  2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
  3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
  4. Остекление выполняется из соотношения на 10 м3 комнаты — 0.3 м2 окон.
  5. В помещении оборудуется контур защитного заземления.
  6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
  7. Для обслуживания агрегата должны быть свободные проходы: фронт котла — от 1.25 м, по бокам от 0.7 м.
  8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла — не более 3.0 м.

Одноконтурные

Такой прибор имеет один теплообменник, использующийся для нагрева теплоносителя.

С его помощью невозможно подготовить воду для горячего водоснабжения (бытовых нужд). Они предназначены только для обогрева жилого помещения.

Агрегаты различаются на настенные и напольные по принципу установки. Разница заключается в мощности.

У первых она ограничена — 100 кВт , для напольных лимита практически не существует.

Настенные

  • Прикрепление производится с помощью специальных кронштейнов.

Важно! Обязательно должен быть зазор между агрегатом и стеной размером от 30 до 50 см.

  • Проверка наличия тяги в выходном патрубке агрегата проводится перед тем, как соединить с дымоходом. Диаметр входного отверстия должен соответствовать диаметру трубы у дымоотвода. Соединения должны быть герметичными.
  • Для предотвращения засора теплообменника на патрубке котла устанавливается система смягчения воды.
  • Перед подключением к системе отопления необходима опрессовка агрегата.
  • При помощи гибкого шланга и паронитовых прокладок происходит подсоединение к газовой магистрали.

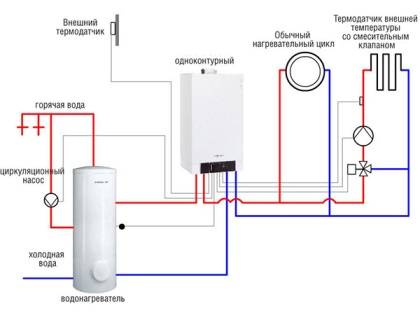

Фото 1. Схема подключения одноконтурного настенного котла к системе отопления с циркуляционным насосом и водонагревателем.

Напольные

  1. Установка прибора происходит на специально подготовленное и расчищенное место.
  2. Проделывается отверстие для дымохода (если его нет) и проверяется совпадение размеров диаметров обоих выходов (как дымоотвода, так и дымохода).
  3. Устанавливается фильтр для смягчения воды.
  4. Котёл присоединяется к отопительной системе и газовой магистрали.

Внимание! Из-за возможной опасности работ подключение настенных и напольных агрегатов к газовой магистрали рекомендуется поручить специалисту.

Герметичность соединений актуальна для обоих видов устройств.

Двухконтурные

Двухконтурные приборы отличаются присутствием 2 магистралей. Вторая линия предназначена для обогрева воды для бытовых нужд, что позволяет отказаться от использования бойлера.

Настенные

Схема подключения настенных двухконтурных котлов не сильно отличается от одноконтурных. Однако здесь происходит подсоединение уже четырёх (а не двух) патрубков , пара из которых задействована для обогрева воды на хознужды.

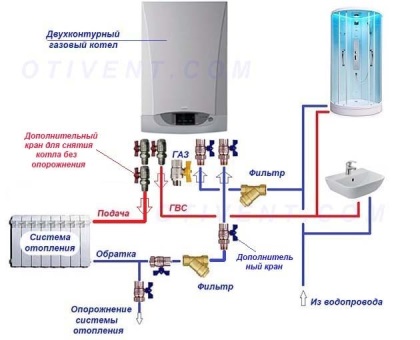

Фото 2. Схема подключения настенного двухконтурного котла отопительной системы для частного двухэтажного дома.

Напольные

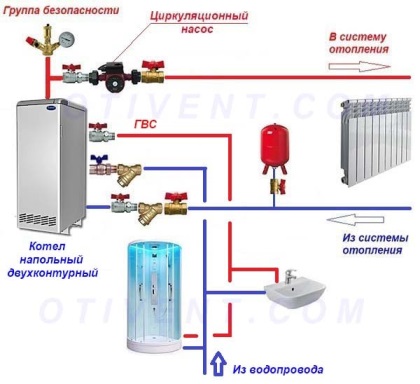

Подключение напольного двухконтурного типа аналогично одноконтурному, опять же учитывая наличие и подключение второй пары патрубков.

Подготовка к установке газового оборудования

Те, кто уверен, что установка газового отопительного прибора начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:

Для того чтобы получить разрешение на установку отопительного оборудования, нужно пройти несколько этапов:

Шаг №1: Получение Технических условий и разрешения.

Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование.

В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.

Газовые котлы – наиболее практичный и экономичный вариант отопления помещений. Могут использоваться как в многоквартирном так и в частном доме

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя.

На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:

  • технический паспорт газового котла;
  • сертификаты соответствия и санитарно-гигиенический;
  • инструкция по эксплуатации отопительного прибора;
  • заключение экспертизы о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать.

Читайте также:   Термостойкий герметик для печей, высокотемпературный герметик для дымохода

Если документ не согласован, обязательно должен быть составлен список мероприятий для корректировки проекта. После их проведения проводится повторное согласование.

Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами

Правила обустройства топочной комнаты

Согласно действующим СНиПам газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку газовый котел относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Оптимальный вариант установки напольного газового котла – организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно рассчитать мощность газового котла, затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

  • минимальная ширина дверного проема должна составлять 80 см;
  • минимальная высота потолка – 2,5 м;
  • степень огнестойкости не меньше 0,75 часа;
  • наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
  • наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
  • обустройство эффективной вентиляции;
  • дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
  • обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Подготовка помещения к проведению монтажа

Перед началом монтажа отопительного прибора нужно закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водоснабжения и теплых водяных полов, если они присутствуют. Кроме того, должна быть полностью установлена электрика и канализация.

Помещение котельной тоже должно быть готово. Под газовый котел  укладывается крепкий пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант считается не самым лучшим. Перекрытия, пол и стены, если они декорированы горючими покрытиями, нужно дополнительно защитить от возможного возгорания.

Для этого используются негорючие накладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например, асбест. Толщина листа последнего не может быть меньше 3 мм.

В зависимости от типа напольного котла разнится количество и вид вспомогательного оборудования. На рисунке представлена возможная схема монтажа системы в паре с настенным агрегатом

При этом изоляция должна выступать за габариты корпуса устройства по всему периметру минимум на 100 мм. Минимальное расстояние от отопительного прибора до стены, выполненной из негорючих материалов, должно составлять 100 мм.

Регламентируется и расстояние от выступающих фрагментов арматуры, горелок и приборов автоматического регулирования до противоположной стены. Оно должно составить не менее 1 м.

Если пол выполнен из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная из бетонных блоков. Ее высота должна быть не меньше 100 мм.

Сверху возвышение накрывается стальным листом, толщина которого составляет как минимум 0,8 мм. Возможно обустройство площадки под установку прибора из специальных огнеупорных плит.

Помимо этого желательно установить вспомогательное оборудование, иначе котел будет мешать сделать это. Оптимально заранее выполнить схему его размещения, чтобы продумать все нюансы расстановки.

Согласно этой схеме на стенах и полу намечаются крепежные отверстия, после чего выполняется установка необходимых устройств. Отопительный прибор устанавливается и подключается в последнюю очередь.

Варианты обустройства дымохода для газовых котлов разных типов

Дымоход: требования к обустройству

Перед тем, как своими руками провести монтаж напольного газового котла, следует подготовить дымоотвод. На подготовленное основание желательно выставить отопительный прибор, так, чтобы расстояние между его корпусом и стеной было достаточным для проведения осмотра и обслуживания устройства. После чего наметить место расположения дымохода.

Читайте также:   Давление в расширительном бачке отопления закрытого типа

Можно не ставить котел, а разметку провести на основании расчетов. При этом нужно учесть несколько нюансов.

Прежде всего, дымоход газового агрегата и отверстие под него должны точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоотвод раздельного типа с сечением, соответствующим мощности прибора.

Например, для устройств с мощностью ниже 30 кВт диаметр трубы должен составлять не меньше 140 мм, для более мощных приборов от 40 кВт выбирается дымоотвод сечением от 160 мм.

Аппараты с закрытой камерой сгорания оснащаются специальными дымоходами коаксиального типа. В технической документации прибора производитель всегда указывает необходимый диаметр дымоотвода.

Помимо этого нужно помнить, что труба, которая будет соединять отопительный котел с дымоходом не должна быть длиннее 0,25 м. Обязательным является и обустройство закрывающегося отверстия, через которое будет прочищаться конструкция.

При обустройстве дымохода обязательно строгое соблюдение всех норм противопожарной безопасности

Дымоотвод от котла, установленной в одной из квартир многоэтажного дома, обязательно должен отводиться в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь может быть смонтирован дымоход практически любой конфигурации. Важно, чтобы он был безопасным и эффективным.

Согласно действующим нормам, труба дымоотвода не может быть смонтирована вблизи оконного проема. Минимальное расстояние между ними – 0,6 м. Это необходимо, чтобы исключить возможность возвращения отработанных газов в помещение.

На практике иногда надзорные службы разрешают устанавливать оборудование прямо под окнами. В этом случае необходимо сделать так, чтобы выхлопной патрубок был максимально удален от форточки или открывающейся оконной створки.

С особенностями использования стальных дымовых труб ознакомит фото-подборка:

Галерея изображенийФото из Дымовые трубы напольных газовых котлов выполняют по насадной схеме — устанавливают вертикально на верхнее перекрытие агрегата. Для соединений и угловых отводов используются металлические патрубкиВ приоритете металлические круглые трубы, улучшающие гидравлические свойства тяги. Реже применяются трубы квадратного и прямоугольного сеченияПри пересечении перекрытия и стропильной конструкции металлическая труба должна быть удалена от возгораемых поверхностей на 0,7 м. Проходку обустраивают конструкцией типа песочницыОтвод круглого дымоотводного канала газового котла сооружают с наклоном не меньше 60° к горизонту. Длина отвода до 1 мТруба напольного газового котла отопленияИспользование металлических креглых трубПроход металлической трубы через перекрытиеОтвод металлической дымоходной трубы газового котла

Как подключить газовый котёл к водяному отоплению в частном доме

Приступим к разбору примеров. Для того чтобы не дублировать информацию, нами будет рассмотрена схема подключения двухконтурного газового котла к системе отопления (используем турбированный котёл). Одноконтурные модификации подключаются аналогичным образом, только за минусом контура ГВС (что только упрощает задачу). В нашем примере мы монтируем отопительную систему замкнутого типа без тёплых полов, дополнительных контуров и бойлеров.

Схема подключения котла отопления включает в себя следующие этапы:

  • Соединение оборудования с дымоходом.
  • Подключение к газовой магистрали.
  • Подключение к водопроводу.

Процедура начинается с разметки места под установку котла. Для напольного аппарата делается устойчивое основание, например, из бетонной стяжки. Установка на горючие основания не допускается. Настенные модели вешаются на специальные кронштейны. Крепёж должен быть настолько прочным, чтобы выдержать вес котла.

Соединение с газовой магистралью

Для подключения отопительного агрегата к газовой магистрали используется гибкий шланг, подключаемый к газовой трубе. Также можно «посадить» аппарат на жёсткую металлическую трубу, но это не так удобно. В схему обязательно включается фильтр, препятствующий проникновению мельчайшего мусора в газовые узлы. При применении энергозависимых котлов здесь ставят диэлектрические изоляторы.

Соединение с дымоходом

Коаксиальные дымоходы выполняют роль воздухозаборников и одновременно с этим обеспечивают удаление продуктов сгорания. Справиться с их подключением смогут даже малоопытные монтажники.

Подсоединение котла к домашнему дымоходу осуществляется с помощью труб подходящего диаметра – они продаются в любых специализированных магазинах. Проще всего, если в системе отопления задействуются турбированные агрегаты (с закрытыми камерами сгорания). Их преимуществом является то, что они требуют традиционных дымоходов. Вместо них здесь используются коаксиальные дымоходы – двойные, труба в трубе.

Данные дымоходы в большинстве случаев выводятся за стенку, на которой крепится сам котёл. Также возможен их отвод за любые другие стены (с удлинением).

Подключение к системе водоснабжения

Продолжаем подключение газового котла в частном доме к автономной системе отопления. Наша следующая задача – подключить оба контура. Для начала разберёмся с контуром горячего водоснабжения. Здесь всё просто – устанавливаем на входе кран и фильтр грубой очистки, чтобы избежать загрязнения вторичного теплообменника мелкими механическими включениями. На выводе горячей воды устанавливаем ещё один кран, подключаем к нему трубу, по которой вода побежит к точкам водоразбора.

Данная схема незначительно усложняется системами многоступенчатой фильтрации воды. Чаще всего они устанавливаются сразу же после входа водопроводной трубы в домовладения. Можно поступить проще – пустить горячую воду без фильтра, установив его на кран с холодной водой. В этом случае достаточно приобрести систему фильтрации «Аквафор Трио» (их много, функционал и очистительные свойства зависят от типов используемых картриджей).

Подключение к контуру отопления

Подключить газовый котёл к системе отопления своими руками проще простого. Для этого нам понадобятся:

  • Два вентиля с обратным клапаном.
  • Группа безопасности (если её нет в котле).
  • Расширительный бачок (при его отсутствии в котле).

Если используемый вами агрегат не содержит циркуляционный насос, его необходимо поставить на обратной трубе, чтобы избежать падения давления в теплообменнике.

Если у вас на руках современный настенный газовый котёл, то в нём наверняка будет почти вся необходимая нам обвязка – это автоматический спускник воздуха, предохранительный клапан, циркуляционный насос и расширительный бачок. Иногда к штатному бачку добавляются внешние баки, если система отопления обладает большим объёмом. Также отопительные агрегаты наделяются механическими термометрами или термоманометрами для контроля рабочих параметров.

Читайте также:   Установка печи в бане с выносной топкой — как сделать правильно своими руками

Поэтому смело подводим трубы к котлу и подключаем их через два вентиля – один ставится на подающей трубе, а другой – на обратной.

Подключение газового котла к электросети

Большинство современных отопительных агрегатов оснащается сложной электроникой. Она контролирует рабочие параметры, управляет горением пламени, регулирует уровень тяги (при использовании турбированного котла), диагностирует работу тех или иных узлов. Работает электроника не от батареек, а от бытовой электросети с напряжением 220 В.

К сожалению, состояние отечественных электросетей часто бывает таким, что в них наблюдаются серьёзные перепады напряжения. Случаются они и в грозовую погоду – зафиксировано немало случаев выхода котлов из строя в результате банальных ударов молний. Поэтому их подключение должно производиться через стабилизаторы напряжения, а ещё лучше – через блоки бесперебойного питания.

Не стоит приобретать самые простые ИБП – они не спасут от скачков напряжения. Отдайте предпочтение системам с онлайн-стабилизацией или блокам питания с двойным преобразованием. Последние отличаются стабильностью напряжения и дают на выходе синусоиду.

Завершение подключения

После того как вы закончите с подсоединением труб и проводов, самое время протестировать все соединения на предмет их герметичности. Для этого в систему заливается вода, из неё спускается воздух, при помощи опрессовочного насоса производится подъём давления. Через сутки оценивается герметичность системы – давление должно остаться на прежнем уровне. Также под батареями отопления и элементами подключения не должно быть никаких луж и капелек воды. Теперь можно приступать к испытанию всех узлов системы обогрева жилища.

Монтаж напольного агрегата

Стационарные двухконтурные теплогенераторы, сжигающие природный газ, делятся на 2 разновидности – энергонезависимые и требующие электропитания. Вторые подключаются к отоплению и электричеству по той же схеме, что и настенные «собратья».

Энергонезависимый напольный котел греет воду на ГВС с помощью змеевика из меди или нержавейки, встроенного в основной теплообменник. Комплектация отопителя минимальна – горелка, автоматика безопасности и теплообменник, больше ничего нет. Помимо перечисленных в предыдущем разделе кранов, для монтажа потребуется купить:

  • группу безопасности с предохранительным клапаном, рассчитанным на рабочее давление теплогенератора (указано в паспорте);
  • циркуляционный насос;
  • расширительный бак расчетного объема (10% общего количества теплоносителя).

Схема включения отопительного агрегата в тепловую сеть закрытого типа показана на картинке.

Несколько слов о том, как подключить двухконтурный напольный котел к самотечной системе отопления. Здесь потребуется открытый расширительный бачок с переливом, а насос и группа безопасности не нужна. Диаметры труб – не менее 40 мм, прокладка выполняется с уклоном 5 мм на 1 м пог. магистрали. Отопитель является низшей точкой системы, а открытый бак ставится в наивысшей. При наличии электричества можно организовать принудительную циркуляцию с помощью насоса, установленного на байпасе.

Интеграция двухконтурного отопителя в гравитационную систему с возможностью принудительной циркуляции от насоса

Двухконтурный котел и бойлер косвенного нагрева

Эта комбинация стала появляться у домовладельцев, не удовлетворенных работой контура ГВС газового теплогенератора. И неудивительно, ведь агрегат средней мощности способен выдавать 10—13 л горячей воды в минуту, чего недостаточно для одновременного обеспечения двух потребителей – мойки в кухне и душевой кабины.

Другое дело, что купленный бойлер косвенного нагрева подключается к двухконтурному котлу извращенным способом, изображенным на схеме. Имитацию протока создает дополнительный циркуляционный насос, включаемый и останавливаемый по сигналу термостата.

Подобная схема работает некорректно и вот почему:

  1. Отопительный агрегат выдает из контура ГВС воду с максимальной температурой 60 °С. Проходя через змеевик бойлера, она никогда не сможет нагреть его содержимое (а это 150—200 литров) до такой же температуры.
  2. Из теплообменника бойлера во второй контур котла поступает горячая вода 50—55 °С вместо холодной. Она моментально нагревается горелкой, отключающейся по сигналу температурного датчика. Но из-за протока включение происходит снова спустя несколько секунд – возникает «тактование» (режим пуск – стоп), снижающее ресурс теплогенератора.
  3. Бойлер нагревается значительно дольше положенного времени – от 40 мин до 2 ч в зависимости от мощности. В течение данного периода отопление отключено – агрегат занят контуром ГВС (выше об этом сказано в видеоролике). Дом остывает.
  4. В накопительном баке размножается вредная бактерия, живущая в теплой воде, — легионелла. Удаляется еженедельным прогревом бойлера до максимальной температуры, чего добиться нереально.

Правильная схема обвязки косвенного бойлера с источником тепла

Чтобы бойлер косвенного нагрева загружался за 20—25 минут, подключите его по правильной схеме к главному контуру отопления газового котла. Патрубки ГВС попросту заглушите – на ресурс теплогенератора это никак не повлияет. Больше информации по теме даст эксперт в своем видеосюжете:

Дополнительные рекомендации по монтажу

Категорически нельзя уменьшать диаметр внутреннего сечения подключаемых труб . Оптимальное значение для котла до 28 кВт — не менее 20 мм на отопление и не менее 15 мм на водоснабжение.

Если бойлер в схему не заложен, прибор разумнее установить поближе к крану горячей воды, который часто используется.

В случае подключения теплых полов, система дополняется отдельным ответвлением с коллектором и циркуляционным насосом.

Заключение

После присоединения двухконтурного котла к отоплению и электроснабжению остается подключить его к дымоходу согласно схеме в инструкции по эксплуатации. Подробнее о монтаже дымоходной трубы котельной установки рассказывается в нашей статье о газовых колонках. Аппараты, конечно, разные, но требования к отведению продуктов горения абсолютно одинаковы.

Схема обвязки настенного двухконтурного газового котла

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Подключение газового котла к системе отопления частного дома: правила, схема

Установка котлов, работающих на жидком топливе

Для отопления домов могут применяться также котлы, функционирующие на жидком топливе – мазуте, солярке, отработанном масле.

Для монтажа такого оборудования рекомендуется пригласить специалистов, которые не только определят где и как установить резервуары для хранения топлива, сам источник отопления, но и обеспечат соблюдение всех требований пожарной безопасности во время проведения работ и дальнейшей эксплуатации системы теплоснабжения.

В качестве основных моментов монтажа можно отметить:

  • для размещения такого оборудования требуется отдельное помещение с хорошей вентиляцией;
  • резервуары для хранения материалов могут устанавливаться в той же комнате, где и котел, или на улице под навесом;
  • трубопровод подачи топлива должен быть оснащен очистным фильтром;
  • для равномерной подачи масла, мазута, солярки рекомендуется оборудовать систему насосом.

Рисунок 9 – Жидкотопливный насос для отопления дома

Особенности подсоединения котлов к источнику электроэнергии

Для корректной работы электроники отопительного котла необходима энергия, обычно потребляемая ей мощность невелика и составляет в среднем около 100 ватт. Подключение газового котла к источнику электроэнергии производится простым включением электрического кабеля в розетку, при этом не требуется проведение каких-либо дополнительных операций.

К недостаткам проживания в загородной местности относят нестабильность напряжения в сети, которое нередко выходит за нормированные ГОСТ рамки +6% -10% от 230 В.

А так как газовые котлы могут работать некорректно или электроника при значительных перепадах напряжения в доме может выйти из строя, становится актуален выбор подходящего стабилизатора напряжения.

Наиболее приемлемым вариантом для пользователя является приобретение стабилизатора релейного типа. В его конструкции имеется трансформатор с рядом вторичных обмоток, которые подключаются к агрегату при срабатывании реле. А само реле в свою очередь реагирует на величину внешнего напряжения через электронную схему. В результате на выходе стабилизатора будет стабильное напряжение, не выходящее за предельно допустимые нормы по ГОСТ.

В недорогом типовом стабилизаторе имеется четыре реле, то есть при превышении входного напряжения оно может опускаться на две ступени. Аналогичная ситуация произойдет и при понижении входного напряжения– на выходе возможен его двухступенчатый подъем.

Так как большинство поставляемых на отечественный рынок стабилизаторов выполнены на 99% из китайских комплектующих, не имеет смысла обращать внимание на бренд производителя. Единственный фактор, который следует учитывать кроме цены при выборе стабилизатора – удобство его размещения в котельной, то есть практичнее выбрать подвесной прибор

Единственный фактор, который следует учитывать кроме цены при выборе стабилизатора – удобство его размещения в котельной, то есть практичнее выбрать подвесной прибор.

Если в районе проживания пользователя часто отсутствует электрическая энергия, следует рассмотреть приобретение источника бесперебойного питания.

Рис. 12 Популярные марки стабилизаторов напряжения для котлов и их размещение

Как выбирать элементы обвязки

При выборе насоса нужно обратить внимание на тепловую нагрузку на контур

Здесь важно вычислить разницу между температурой воды на подачу и в обратке.. Формула следующая:

Формула следующая:

  • Q=0,86хR/Dt,
  • где Q — показатель производительности насоса (кубометры в час),
  • R — мощность котла,
  • Dt — температурная разница.

Например, при мощности котла 20 кВт и температурных показателях отопительной системы 80/60oС насос нужен со следующими эксплуатационными характеристиками:

0,86х20(80-60)=0,86 м3/ч.

Хорошо себя показывает насос, у которого ступенчатая регулировка мощности. Он сможет обеспечить такой уровень производительности, чтобы радиаторы по всему контуру равномерно прогревались.

Такой параметр, как напор теплоносителя, который измеряется в метрах водяного столба, можно не учитывать. В системе отопления не имеет никакого значения количество этажей в здании, этаж, на котором стоит циркуляционный насос. Минимальное значение насоса — 2 метра. Приборы с таким параметром хорошо справляются с движением теплоносителя в водяном контуре многоквартирного дома с высоким гидравлическим сопротивлением. Когда выполняется  обвязка котла отопления, эти моменты нужно помнить.

На что обратить внимание при установке мембранного бачка:

Прежде всего, важно выбрать объём бачка. Он должен составлять 1/10 часть от объёма теплоносителя в водяном контуре

Есть простой способ это вычислить. Если в отопительной системе стоят алюминиевые или биметаллические радиаторы, то на 1 киловатт мощности котла идёт 15 литров теплоносителя.
Бачок выдерживает температуру до +120 C.
Рабочее давление устройства зачастую не превышает 1,5 бар. Иногда возникает необходимость его увеличить. Для этого накачивают воздух в бачок с помощью велосипедного насоса.

Как выбирают элементы группы безопасности:

  • У клапана верхняя граница допустимого давления 2,5 бар.
  • Манометр нужно выбирать с давлением в 4 атмосферы.

Как располагать элементы обвязки:

  • Циркуляционный насос ставят перед камерой сгорания (перед теплообменником), там, где более низкая температура.
  • Клапан и манометр монтируют при выходе из теплообменника, в месте, где давление начинает повышаться.
  • Расширительный бачок монтируют в любом участке контура, но не рядом с насосом (колебания давления приведут к износу бачка).

Монтаж отопления с принудительной циркуляцией в одноэтажном доме

Отопление одноэтажного дома своими руками обустраивается по технологии, включающей в себя следующие операции:

  • В первую очередь устанавливается отопительный котел;
  • К котлу подключается дымоход, выведенный за пределы здания;
  • При использовании газового котла необходимо подключиться к магистрали (данную операцию должны выполнять специалисты из газовой службы);
  • Вдоль стен на заранее выбранных местах устанавливаются отопительные батареи;
  • Все элементы конструкции соединяются трубопроводами;
  • В обратную трубу врезается циркуляционный насос и расширительный бачок;
  • Трубопроводы подводятся к соответствующим патрубкам котла;
  • Собранную систему необходимо обязательно запустить в тестовом режиме, после чего ее можно сдавать в эксплуатацию.

Данная технология является общей для всех видов систем отопления – незначительные отличия имеются только в прокладке труб и монтаже радиаторов.

Какие трубы нужны для подключения котла отопления

Выбор труб является очень важным этапом подготовки к монтажу отопительного оборудования.

Для эффективной работы системы обогрева с циркуляционным насосом, трубы должны выдерживать следующие показатели:

  • давление — 1-2,5 кгс/кв. см.;
  • температура жидкости на подаче 70-75 °C;
  • температура на обратке — 55°C.

Это параметры, которые выдерживаются при нормальной работе системы, без аварийных моментов.

Если насос по какой-то причине остановится, то развитие ситуации следующее:

  • у газового, электрического и дизельного котла термостат перекроет подачу топлива, и работа водяного контура останется безопасной;
  • у котла, работающем на твёрдом топливе, термостат прикроет поддувало, но горение (тление) топлива будет продолжаться до получаса, это значит, что температура теплоносителя может вырасти.

При таком раскладе эксплуатационные характеристики пластиковых и металлопластиковых труб, которые будут использоваться для газового, электрического и дизельного котла, должны иметь рабочие параметры не менее 80 °C.

Что касается твердотопливного агрегата, то не менее 1-2 метров водяного контура, идущего от котла, нужно делать из стальных, медных труб или нержавейки. Стальные трубы, стойкие к перепадам температуры и гидравлическому давлению, к сожалению, подвержены коррозии, имеют немалый вес и недостаточно гладкую внутреннюю поверхность. Монтаж нужно выполнять с помощью сварки. Снаружи трубы покрывают краской, и такой уход требуется делать регулярно. У труб из меди и нержавейки таких проблем нет. Единственный недостаток — довольно высокая цена на эти изделия.

При естественной циркуляции процесс нагрева теплоносителя происходит медленно. Температура жидкости при выходе из котла иногда превышает 90°C. Поэтому трубопровод между котлом и расширительным бачком всегда делают металлическим.

Ни один, самый лучший пластик, не выдержит нештатную температуру. Образование течи и размягчение пластика гарантировано при 130°C. От перегрева полипропиленовые трубы разрываются.

В последние годы всё чаще трубопровод стараются скрыть из виду. Разводку делают не только наружную, но и скрытую в стенах, под чистовым полом, внутри гипсокартонных коробов. В системах отопления допустимо комбинировать разные типы труб.

Подключение к системе отопления твердотопливных котлов

В загородных домах, где нет возможности подключения к газовой магистрали, а стоимость электрического отопления высока, систему часто подключают к твердотопливному источнику тепла.

Такие котлы выпускаются только напольными, поэтому для них требуется предварительная подготовка основания, как правило, устройство прочного фундамента.

Необходимо иметь в виду, что такое оборудование требует много места, при этом желательно выделить для него отдельное помещение с хорошей вентиляцией. Кроме того, одним из обязательных требований является монтаж дымохода, верхняя часть которого должна быть оснащена искрогасителем.

Твердотопливные котлы бывают:

  • энергонезависимыми (классические модели), используемые в системах с естественной циркуляцией теплоносителя; в этом случае подключение контура отопления к прибору не представляет проблемы, т.к. требуется только правильно соединить подачу и обратку, но такие схемы применяются все реже;
  • энергозависимыми (пеллетные, пиролизные и другие модели длительного горения), применяемыми в системах с принудительной циркуляцией, требующих установки на обратке расширительного бака и насоса; зачастую такая схема отопления предполагает использование приборов безопасности, которые нужно установить на подаче. В такой системе можно предусмотреть автоматическую подачу топлива, для чего потребуется смонтировать бункер хранения и специальный транспортер.

Рисунок 8 – Твердотопливный котел для системы отопления

https://youtube.com/watch?v=5PxPTKjxgio

5 Присоединение к газовой магистрали

Чтобы подключить котел к центральной газовой магистрали рекомендуется использовать стальные трубы. Выполняется подсоединение с помощью патрубка. Для обеспечения необходимой герметичности резьбовые соединения уплотняют паклей и покрывают краской.

На кран, который перекрывает газ, устанавливается фильтр, защищающий от попадания мелкого мусора и конденсата. Далее к фильтру газопровод присоединяется с помощью гибкого соединения или трубы. Нельзя использовать резиновый шланг, так как со временем он рассыхается и через трещины просачивается газ. Оптимальным выбором для гибкого соединения является гофрированный шланг. Он выполнен из нержавеющей стали, крепкий, долговечный, устойчив к повышенной влажности.

На последнем этапе выполняется подключение к центральной магистрали газа с помощью накидной гайки с уплотнительной прокладкой из паронита. Герметичность определяется с помощью мыльного раствора, который наносится на место соединений. Признаком утечки газа является наличие пузырей. Правильность подключения газовой системы проверяет представитель службы газа.

Прежде чем выполнить первый запуск системы отопления, в нее закачивают воду. Процедуру следует проводить не спеша, чтобы из труб вышел имеющийся воздух. Заполнение заканчивается, когда давление жидкости в магистрали достигает двух атмосфер. Одновременно проверяется герметичность водопровода, все протечки немедленно устраняются. Найденные неисправности ликвидируют и проверяют работоспособность системы. Первый запуск должен проходить под контролем представителя газовой службы.

Признаки неисправности

После установки котла обратите внимание на то, как он работает. Есть несколько пунктов, заметив которые требуется немедленно обратиться к профессионалам

Вот эти признаки:

  • Очень большой расход топлива. В этом случае аппарат, словно ненасытный монстр, пожирает дрова или уголь с бешеной скоростью. Через два-три часа после полной загрузки он снова пуст и ему нужна дозаправка.
  • Не получается регулировать температуру подачи воды на отопление.
  • Третий пункт тоже просто заметить. Если вы загрузили бак по полной, но температура не поднимается выше 60 °C.
  • Слышны взрывы в дымоходе.
  • На дымоходе видны выделения смолы или дёгтя.
  • Быстрое закипание.
  • Батареи холодные, а котёл показывает высокую температуру.

При обнаружении одного из семи признаков не пытайтесь сами разбираться в проблеме. Лучше сразу обратитесь к специалистам, благо, их на рынке очень много.

Раз в год на дом будет приходить работник горгаза, чтобы проверить работу котла. При наличии проблем необходимо обратиться в компанию, которая обслуживает аппарат, чтобы их устранить.

Схема подключения к отоплению и горячей воде

В большинстве случаев, двухконтурные газовые котлы обладают одинаковым расположением патрубков, необходимых для подключения к отоплению, и водоснабжению. Они сосредоточены в следующем порядке: в середине нижней части котла размещается патрубок для соединения котла с газопроводом, справа и слева от него обустроены патрубки величиной в полдюйма для горячего и холодного водоснабжения. По краям котла расположены патрубки для соединения с контуром отопления: правый соединяет котел с обратной ветвью, которая подает потерявшую температуру воду от батарей, левый для подводки горячей воды в батареи.

Патрубок, соединяющий котел с обратным оттоком, необходимо оснастить фильтром грубой очистки:  это обезопасит прибор от попадания в него различных засоряющих элементов, скапливающихся в трубопроводе при взаимодействии металла и воды. Таким образом, срок эксплуатации котла будет более продолжительным. Ели не принимать защитные меры, прибор может очень быстро потерять работоспособность. Прикручивать фильтр следует к патрубку обратной ветви таким образом, чтобы стрелочка была направлена к котлу.

После этого подключаются краны, отсекающие подачу от газового котла и обратный отток. Теперь в случае выхода оборудования из строя отпадает необходимость слива воды из отопительной системы и завоздушивания, поскольку воздух и оставшаяся в трубах вода очень быстро приведут в негодность трубы. Установка отсевающих кранов с разъемными соединениями сэкономит время и нервы в ситуациях, когда возникает нужда в отсоединении нагревательного прибора от контура отопления. Можно будет осуществить процедуру, не прибегая к разрезке труб.

Аналогично выглядит схема подключения двухконтурного газового котла к горячему водоснабжению. Холодная вода подключается с левой стороны, выход горячей устраивается с правой стороны.

Общие сведения об отопительной системе

Схемы подключения котла отопления различают по способу циркуляции теплоносителя.

По этому признаку системы бывают следующими:

  1. Гравитационными. Это естественная циркуляция, когда идёт процесс замещения холодными массами нагретой жидкости, которая поднимается вверх. Теплоноситель возвращается в котёл самотёком, под действием гравитации. Такие системы имеют большое преимущество — они энергонезависимые, поэтому будут продолжать работать и при отсутствии электроэнергии.
  2. Принудительными. Здесь нужна помощь электрических циркуляционных насосов. При такой схеме подключения отопительной системы с котлом прогрев радиаторов во всех комнатах идёт быстро и равномерно. Данный способ является оптимальным при монтаже системы отопления в большом доме.

По способу соединения труб с радиаторами схемы бывают следующие:

  • однотрубные, когда выполняется последовательное соединение отопительных приборов;
  • двухтрубные — параллельное соединение радиаторов;
  • бифилярные — последовательное соединение сначала первых половин приборов, после этого, для потока теплоносителя в обратном направлении, соединяют все их вторые половины.

Стандартные ошибки – обходим грабли стороной

Главной ошибкой большинства домовладельцев является неправильный расчет мощности котла для квадратуры дома. Средним значением для частного дома принято считать потребление 1 кВт на 8–10 м2. Такую систему подсчета нужно использовать для небольших домов.

Если установка монтируется в квартире, то настенного котла будет хватать для обогрева площади до 200 м2, тогда как в доме частного типа с такой же площадью его уже не хватит для полноценного отопления. Происходит это потому, что большинство стен квартиры закрыты от воздействия внешней среды и получают тепло от прилегающих квартир. Советуем вам прочесть отдельную статью, посвященную расчету отопления.

При монтаже котла отопления очень важно правильно рассчитать толщину труб контура системы, а также среднее давление жидкости внутри труб. Неправильный расчет может привести к разрыву труб и выходу из строя всей системы

Сегодня большинство домовладельцев используют для обогрева пластиковые трубы – этот материал относительно недорогой, долговечный и удобный в монтаже. В процессе соединения труб применяется спайка отдельных элементов.

В металлопластиковых трубах для соединения применяются различные фитинги, которые под воздействием большой температуры могут пропускать воду. На всех трубных соединениях на входе и выходе из котла нужно установить краны, которые в случае необходимости можно будет перекрыть.

При расчете вашей системы отопления нужно брать во внимание квадратуру всех комнат и для каждой делать отдельный расчет необходимого количества теплоносителей. После выполнения всех работ необходимо произвести проверку вашей системы отопления

Рекомендуется это делать несколько дней подряд, чтобы убедиться в её практичности. Тогда у вас точно не возникнет проблем при запуске и эксплуатации отопления в зимний период.

Зачем нужен теплоаккумулятор

Теплоаккумулятор представляет собой бак, который подключается к котлу и водяному контуру. Корпус его надёжно укрыт теплоизолятором и позволяет аккумулировать тёплую воду для контура, а затем обогревать помещение около суток при отключенном котле.

Как действует теплоаккумулятор:

  1. Отопительный агрегат загружают топливом, разжигают его.
  2. Циркуляционный насос прокачивает теплоноситель по теплообменнику. Холодная вода из нижней части бака устремляется в котёл, в верхнюю часть прибывает уже нагретая вода. Так как плотность холодной и горячей жидкости разная, перемешиваться она не будет. Так бак постепенно заполнится горячей водой.
  3. Если расчёты выполнены верно, когда топливо прогорит, ёмкость окажется наполненной горячей водой нужной температуры. Хорошая термоизоляция сохранит теплоноситель горячим длительное время.
  4. Когда котёл не функционирует, система отопления продолжает выполнять свою задачу. Циркуляционный насос отопительного контура прогоняет теплоноситель по системе. Вода забирается из верхней «горячей зоны» бака.
  5. В обратку вода возвращается уже охлажденной, так теплоаккумулятор постепенно отдаст накопленное тепло.

В реальных условиях, отбор воды в систему отопления идёт беспрерывно. Теплоаккумулятор накапливает «лишнее», в данный момент, невостребованное тепло.

Аккумулятор объёмом 3 тонны, с запасом воды температурой 40-80°C сможет сутки отапливать дом площадью 80 кв.м. Эти параметры соответствуют 170-175 кВт час. тепла.

Обычный котёл нужно растапливать до пяти раз в сутки. Если поставлен теплоаккумулятор, периодичность закладки топлива в камеру сгорания сократится в пять раз. Нагретая вода в баке будет постепенно отдавать энергию тепла радиаторам. Твердотопливный котёл будет работать гораздо экономичней. Такая схема подключения отопительного котла в частном доме позволяет без снижения мощности котла длительно обогревать помещение.

Очень выгодно теплоаккумулятор ставить в паре с электрокотлом, когда экономия энергоресурсов особенно актуальна.

Рекомендации по выбору и установке элементов обвязки

Перед тем, как подключить газовый котел к системе отопления, необходимо подобрать подходящие приборы для обвязки.

При выборе насоса следует учесть следующие параметры:

  • Тепловую нагрузку контура (она же – мощность котла).
  • Разницу температуры теплоносителя в подающей и обратной трубе.

Работают агрегаты этого типа очень тихо. Степень напора циркуляционного аппарата можно не учитывать, так как его минимального значения 2 м вполне хватает. Подобный перепад двигает воду в центральном отоплении многоквартирного дома, где уровень гидравлического сопротивления намного выше.

Основным критерием при выборе мембранного бачка выступает его объем. Оптимальный показатель – 1/10 от объема всего теплоносителя в доме. При его вычислении для контуров с алюминиевыми или биметаллическими радиаторами применяется коэффициент 15л/кВт. Внутреннее давление внутри емкости обычно находится на отметке 1,5кгс/см2. Для его увеличения проводят подкачку воздуха в газовый отсек бака через ниппель при помощи обычного велосипедного насоса.

В состав группы безопасности входят следующие элементы:

  1. Клапан. Его регулируют по верхней допустимой черте давления 2,5 кг/см2.
  2. Манометр.  Шкала прибора должна фиксировать давление до 4 кг/см2.
  3. Воздухоотводчик.

Место установки у каждого элемента обвязки свое:

  • Циркуляционный насос. Лучше всего монтировать его там, где теплоноситель имеет самую низкую температуру (перед топкой или теплообменником).
  • Группа безопасности. Участок, где начинается рост давления в случае прекращения циркуляции (на выходе из теплообменника).
  • Расширительная емкость. Для ее установки подойдет любое место схемы, за исключением участка в непосредственной близости от насоса. Данное ограничение объясняется создаваемыми крыльчаткой завихрениями, приводящими к скачкам давления внутри бака: это негативно влияет на работоспособность мембраны. Перед тем, как подключить навесной котел, нужно позаботиться о необходимом пространстве для расширительного бака.

Целый ряд современных моделей котельного оборудования (ТЭНовые электрические, дизельные, газовые с принудительной тягой) оснащаются обвязкой, встроенной непосредственно в корпус. Именно поэтому такие приборы относят к полноценным мини-котельным, где в состав обвязки входит два шаровых крана для отсечения котла. Благодаря этому при обслуживании и подключении напольного газового котла к системе отопления удается избежать значительных потерь теплоносителя.

Подключение котла к газопроводу и водоснабжению

разница в диаметре труб и кранов

Большое внимание необходимо уделить схеме подсоединения котла к газопроводу. Это объясняется тем, что если устройство к газу подключить неправильно, то может случиться взрыв

В центре котла находится патрубок и работы начинают с его соединения к ответвлению газопровода с установленным краном. Отопительный прибор следует защитить от мелкого мусора. На кран, используемый для прекращения подачи газа, устанавливают специальный кран. Затем при помощи краски и пакли начинают герметизировать все резьбовые соединения. Использование других средств категорически запрещено.

После окончания установки прибор не рекомендуется сразу включать. Необходимо тщательно проверить все соединения и убедиться в правильности выполнения всех этапов.

https://youtube.com/watch?v=kOKhfk_ol-o

Какое бывает отопление

В основном отопительные системы принято классифицировать по способу циркуляции теплоносителя:

  1. Гравитационные (с естественной циркуляцией). Движение нагретой воды по трубам здесь происходит благодаря естественной конвекции. Массы с более высокой температурой постепенно поднимаются в верх, вытесняясь более холодными и плотными пластами воды. Далее, по ходу остывания, теплоноситель опять опускается вниз под воздействием гравитации. Подобные системы являются полностью энергонезависимыми. Подключение газового котла к электричеству в данном случае не требуется.
  2. Принудительные. Предполагают использование для циркуляции теплоносителя насосного оборудования. Это позволяет заметно повысить скорость и равномерность нагрева отопительной системы. Подключение котла к электросети должно проводиться согласно всем нормам и предписаниям.

Подключение электрического котла к отопительной системе

Схема подключения такого оборудования достаточно проста, т.к. не требует монтажа дымохода и воздухозаборника, поиска специального места для установки котла и обеспечения хорошей вентиляции. При наличии опыта электромонтажных работ весь процесс можно осуществить своими силами при соблюдении ряда рекомендаций, которые обычно указываются в паспорте на изделие. В противном случае рекомендуется пригласить специалиста.

На сегодняшний день существует большое многообразие электрических котлов, используемых для отопления, которые различаются:

  • по конструкции (настенные и напольные);
  • по мощности (от 5 до 60 кВт — настенные модели; более 60 кВт – напольные);
  • по принципу работы (электродные, ТЭНовые, резистивные);
  • по комплектации (помимо самого котла производители могут включать в комплектацию такое оборудование, как насосы, расширительные баки, фильтры и т.д.).

Выбор определенного вида отопительного оборудования не оказывает существенного влияния на ключевые принципы установки, но имеет ряд нюансов. Например, если мощность котла не превышает 12 кВт, его подключение осуществляется к однофазной электросети. При более высоких показателях необходима трехфазная сеть, подведение которой требует получения соответствующих разрешений и повышения затрат.

При использовании электрического оборудования одним из обязательных условий является установка приборов безопасности и автоматизированной работы системы. Вид котла будет оказывать влияние на их выбор. Так, в большинстве случаев для защиты ТЭНовых моделей используется устройство защитного отключения, в то время как его нельзя применять совместно с электродными видами оборудования.

Схема установки и подключения электрического котла

Весь процесс установки оборудования и подключения его к системе отопления можно разделить на несколько этапов.

  1. После определения удобного места размещения котла его установку осуществляют строго по уровню: не допускается никаких перекосов. При этом для напольных моделей рекомендуется устройство специального фундамента или площадки, для настенных – применение надежных крепежных элементов.
  2. Обязательным требованием является выполнение заземления.
  3. На следующем этапе устанавливаются приборы предохранительной группы (клапаны, манометры, автоматические воздухоотводчики), а также элементы автоматического контроля, регулирования и отключения.
  4. При подключении котла к отопительному контуру следует помнить, что подача теплоносителя осуществляется, как правило, через верхний напорный патрубок, обратка же подключается к нижнему штуцеру.
  5. Для исключения попадания мелкого мусора и других загрязнений в оборудование на обратке нужно поставить фильтры грубой очистки.
  6. Все соединения должны быть герметичными, для чего можно воспользоваться любыми рекомендованными уплотнительными материалами.

https://youtube.com/watch?v=8lCTJE2DUMw

Оборудование при закрытой системе с принудительной циркуляцией

Когда отопительная система не сообщается с окружающим воздухом и работает под давлением, такие контуры бывают только закрытыми.

Для обвязки котла в таком случае требуется следующее оборудование:

  • насос 100-200 ватт, который следует установить на подачу;
  • расширительный бак мембранного типа, чтобы обеспечить теплоносителю дополнительный объём при расширении;
  • предохранительный клапан для сброса теплоносителя, в случае превышения допустимого давления;
  • автоматический воздухоотводчик, который поможет появившейся воздушной пробке самостоятельно покинуть систему, чтобы теплоноситель беспрепятственно циркулировал по контуру;
  • манометр — для контроля давления.

Это обязательные элементы. Так же в схему могут включаться следующие опции:

  • фильтр для газового агрегата;
  • фильтр на входе в теплообменник для защиты от мусора;
  • теплоаккумулятор, который выгодно ставить в паре с твердотопливными или электрическими котлами для экономии энергоресурсов.

1 Характеристики газовых котлов и их разновидности

Настенными газовыми котлами можно не только обогревать помещения, но и обеспечивать себя горячей водой для хозяйственных нужд. Топливом для них является природный или сжиженный газ. В зависимости от мощности источника энергии возможно отапливать помещения от 30 до 300 кв. м. Подключить устройство можно самостоятельно, подобрав оборудование с учетом особенностей частного дома: уровня давления воды, наличия теплых полов и т. д. Правильный выбор схемы отопления обеспечит оптимальный температурный режим для каждого помещения.

Газовые котлы различаются по назначению:

  • Одноконтурные. Выполняют только функцию отопления. Их подключают к отопительной системе для разогрева теплоносителя. Для подогрева воды используются дополнительные электрические водонагреватели или газовые колонки.
  • Двухконтурные. Выполняют две функции: отапливают помещение и обеспечивают горячее водоснабжение, поскольку внутри приборов устанавливается дополнительный контур для подогрева воды. Но происходит это попеременно. Приоритетным является подогрев воды, во время которого отопление отключается. Однако если котел оснащен двумя теплообменниками, он может обслуживать оба контура сразу.

По способу сгорания котлы делятся на устройства с открытой и закрытой камерой. Первые имеют естественную тягу: берут необходимый для горения кислород из помещения, где расположен прибор. Поэтому требуют оснащения котельной качественной вентиляцией.

Устройства с закрытой камерой сгорания имеют специальный дымоотвод коаксиального типа. Он состоит из двух вложенных друг в друга труб. По внутренней выводятся продукты сгорания, по зазору между трубами осуществляется забор свежего воздуха с улицы.

Подведение итогов

Выше представлена схема установки газового агрегата, который может быть как одноконтурного, таки двухконтурного типа. При установке такого агрегата осуществляется монтаж следующих узлов: дымоход, первый контур, второй контур, подведение газа, а также подача электроэнергии. При подключении электрокотла процесс монтажа упрощается в несколько раз. Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды (для двухконтурных типов), а также подача электроэнергии

Важно заметить, что для функционирования электрокотла рекомендуется подача трехфазного напряжения 380 В

При монтаже твердотопливного котла требуется установить агрегат на твердую поверхность, после чего включить его в систему отопления. Обустройство дымохода также является неотъемлемой частью монтажа твердотопливного устройства. Из всего вышесказанного можно сделать вывод, что подключение котлов в частном доме может осуществляться самостоятельно, за исключением газового, когда нужно вызвать газовщиков для подсоединения к газовой магистрали.

Ссылка на основную публикацию
