Схема отопления частного дома с газовым котлом

Содержание

Схема отопления от газового котла в двухэтажном доме: обзор и сравнение лучших схем отопления

Строите новый или ремонтируете старый дом, и дело дошло до системы обогрева? Не знаете, какой тип разводки лучше выбрать? Правильно составленная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта в зимнее время, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов – от климата и финансовых возможностей, до необходимости точечной настройки и эстетических вопросов. В этой статье мы разберём по деталям все возможные типы отопительных систем, приведём и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможности их модификации.

Виды частных газовых отопительных систем

Существует множество параметров, определяющих тип отопительной системы, выбор газового котла в качестве основного теплогенератора – это только первый шаг. Обустроить контур отопления можно, соединив все приборы одной трубой, либо провести отдельные магистрали подачи и обратки.

Также, строение системы зависит от используемых обогревательных приборов, типа расширительного бака, планировки и площади дома. Кроме того, можно разбить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения света, и многое другое.

Грамотно спроектированная и смонтированная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Подробнее все возможности, преимущества и недостатки каждого типа систем рассмотрим ниже.

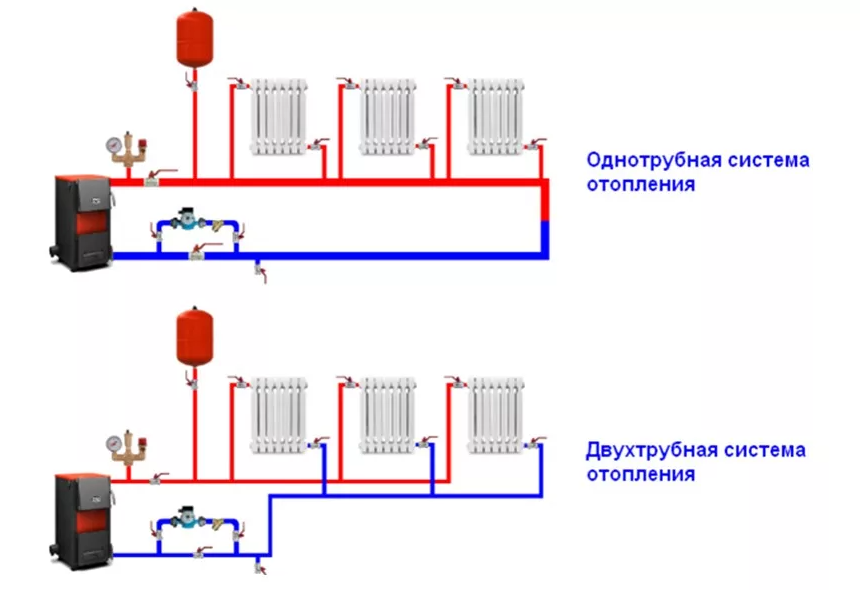

Одно- и двухтрубные схемы подключения

В пределах этих двух типов можно выделить 5 принципиальных схем подключения.

Рассмотрим их в порядке возрастания сложности конструкции и стоимости:

  1. Простая однотрубная.
  2. Однотрубная «Ленинградка».
  3. Двухтрубная тупиковая.
  4. «Петля Тихельмана».
  5. Коллекторная, или лучевая схема.

Простейшая однотрубная схема подключения радиаторов подразумевает, что теплоноситель попадает во второй радиатор только после того, как пройдёт первый, и так далее. Может быть включен в такую систему и тёплый пол – его подключают последним, от обратки самой дальней батареи.

Такой вариант позволяет максимально сэкономить на трубах, фитингах и запорной арматуре, а также гарантирует проток теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, её несложно оборудовать с возможностью естественной циркуляции.

Однако, такая система имеет серьёзный недостаток: температура с каждой батареей заметно снижается, и отрегулировать это никак невозможно. Если краном-терморегулятором ограничить температуру подачи на первый радиатор, пропорционально снизится температура во всех – частично выручает лишь увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь существенная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

Усовершенствованная однотрубная схема, так называемая «Ленинградка», предусматривает байпас на каждом радиаторе. Таким образом, часть теплоносителя проходит мимо радиатора, и в следующий попадает более горячая смесь.

Установив регулировочную и запорную арматуру на подачу, обратку и байпас каждой батареи, можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, получается система, средняя и по цене, и по функционалу между простой однотрубной и двухтрубной – довольно популярное решение.

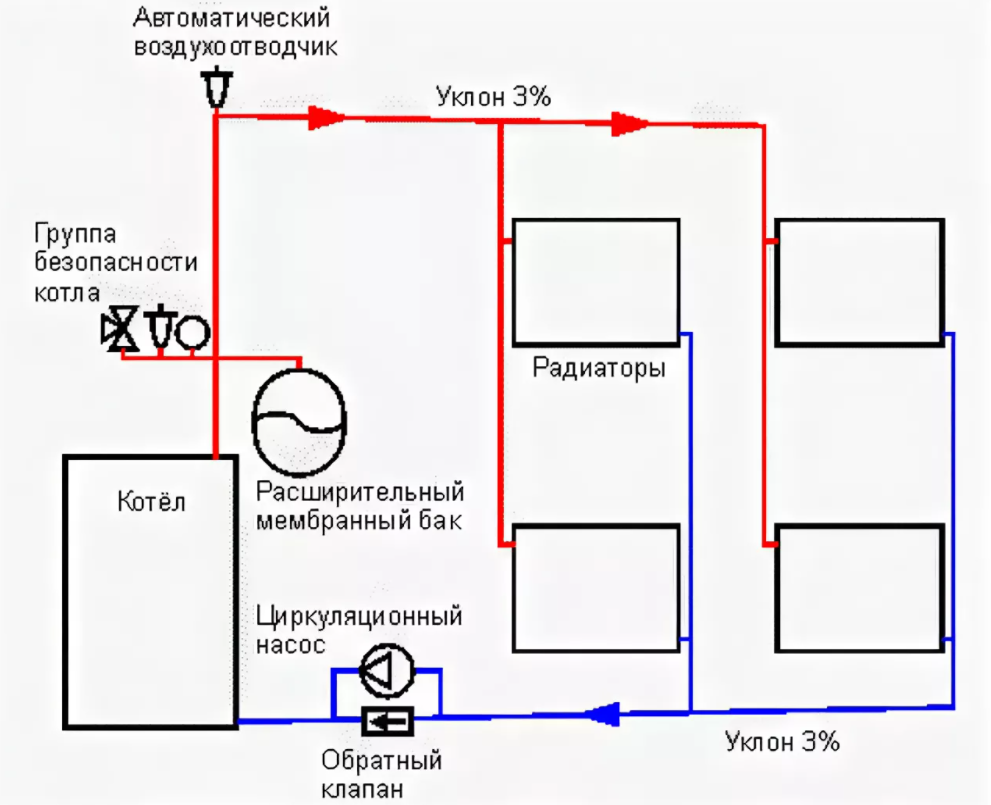

Двухтрубная система подразумевает разделение подачи и обратки на две отдельные трубы, подведенные к каждому радиатору. Материалов потребуется значительно больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество батарей.

Тупиковые ветви удобно прокладывать там, где нет возможности закольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается встречным, а потому есть вероятность, что вода пойдет по пути наименьшего сопротивления и замкнёт круг циркуляции уже через первый радиатор, а в остальные не попадёт совсем.

Решается проблема использованием балансировочных вентилей, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

Можно использовать комбинировать разные схемы: здесь в цокольном этаже проведены тупиковые ветви, на первом – петля Тихельмана, а на втором – коллекторное подключение

Петля Тихельмана – самое удачное и популярное решение по соотношению стоимости и эффективности. Её отличие в том, что направление потока в подаче и обратке параллельное, следовательно, через какую батарею бы ни шел теплоноситель, длина круга циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате, все батареи греют равномерно, но каждую из них можно отдельно отрегулировать или полностью отключить без ущерба для работы системы.

Коллекторная схема подразумевает наличие двух коллекторов, для подачи и обратки, от которых лучами разведены пары труб к каждому отопительному прибору. Для наилучшей эффективности коллектор располагают так, чтобы расстояние от него до каждого прибора отопления было примерно одинаковым. Обычно на каждый этаж устанавливается отдельный коллектор.

Только в такой системе на каждую батарею будет подаваться теплоноситель одинаковой температуры, и именно ей проще всего управлять, менять мощность обогрева отдельных точек.

Основной недостаток лучевой схемы подключения – необходимость большого количества труб, что не только повышает стоимость, но и усложняет монтаж. С другой стороны, подводка таких систем полностью скрыта, а это выглядит эстетично.

Ещё один важный момент – коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже при энергонезависимом котле, отопление отключится, как только отключат свет и остановится насос.

Для настройки лучевой системы не нужно подходить к каждому прибору: все краны собраны в коллекторном шкафу, необходимо их лишь точно промаркировать при подключении

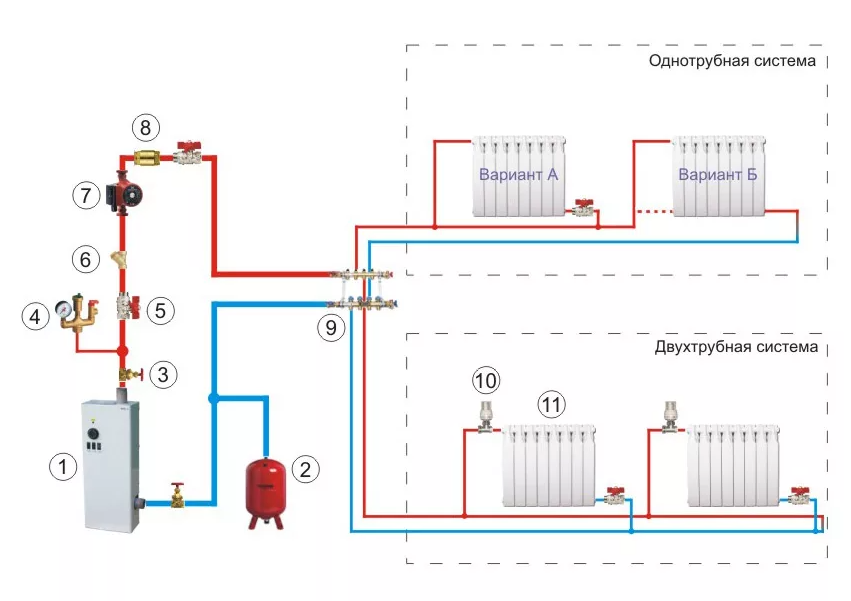

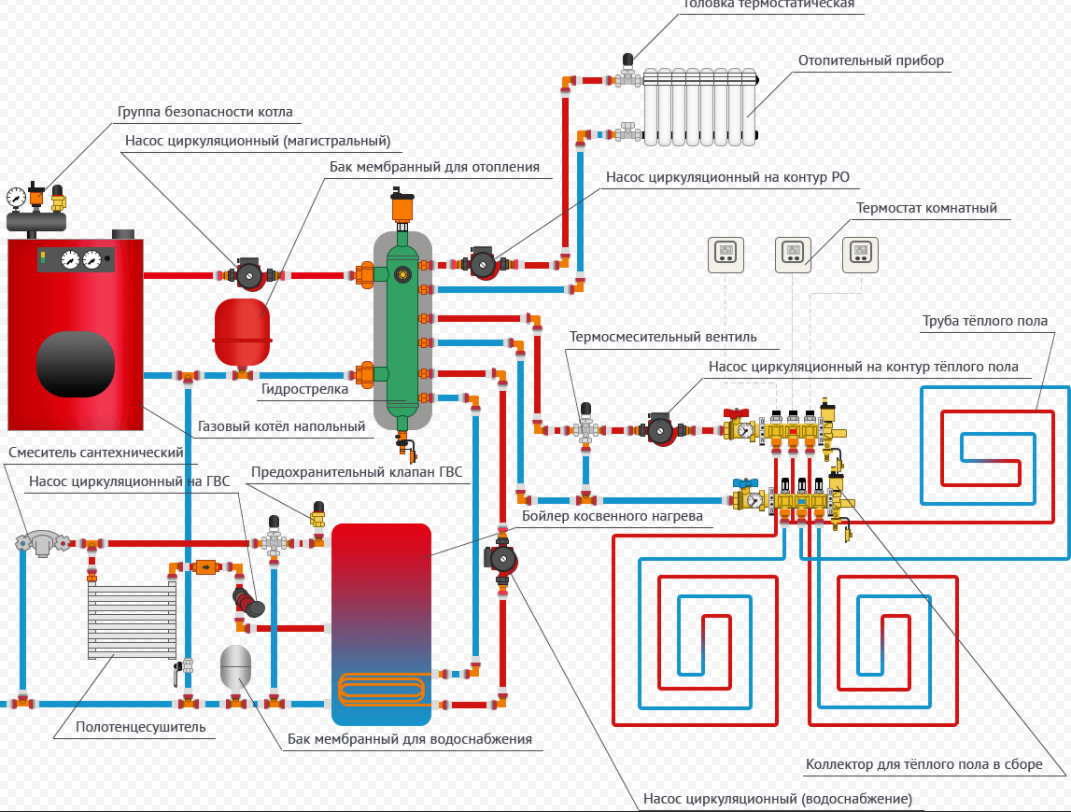

Часто в двухэтажных домах используют разные схемы разводки отопления для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме однотрубные проекты, с единой трубой подачи, практически не используются, потому как последние радиаторы в контуре работают крайне неэффективно. В зависимости от площади дома, отдельные контуры соответствуют каждому этажу, нескольким или даже каждой комнате.

Также принято отделять контур радиаторов от тёплого пола, в силу необходимости разного рабочего давления и температуры.

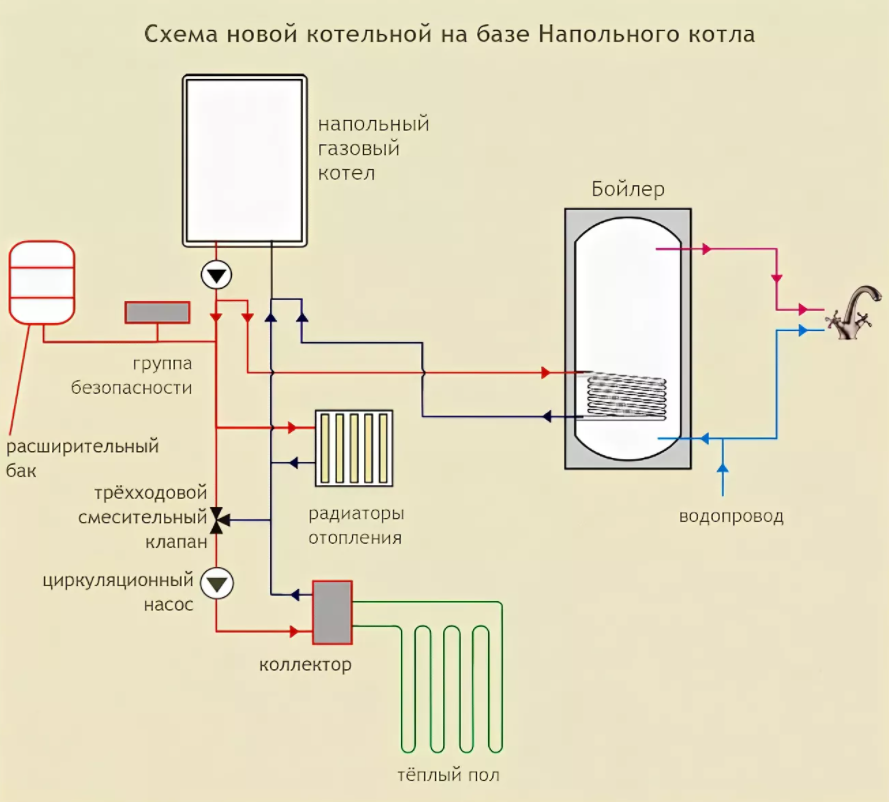

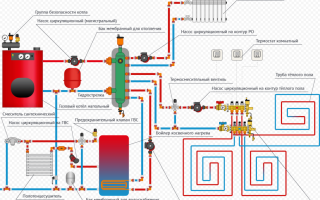

Деление подачи из котла на разные контуры может осуществляться через гидрострелку, коллектор, либо их сочетание. Первая обеспечивает потоки разного давления и температуры для разных систем, второй же эффективен для контуров с однотипными приборами, например, лучевого подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает, есть ли контакт теплоносителя с воздухом, и определяется типом расширительного бака.

Расширительный бак компенсирует увеличение объёма жидкости при нагревании, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объёма, наполняясь до разного уровня. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак должен быть установлен в самой верхней точке системы. В двухэтажном доме, как правило, это верхушка стояка подачи.

Недостатков у такой системы немало. Теплоноситель контактирует с открытым воздухом, а значит – испаряется и обогащается кислородом. Как следствие – запрещено заполнять такую систему антифризом, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные пробки. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении 2 этажа замаскировать его проблематично.

В современные газовые котлы расширительный бак закрытого типа может быть уже встроен – это экономит место и облегчает подключение

Закрытый расширительный бак герметичен, состоит из двух камер, разделённых мембраной. Он работает за счет способности воздуха к сжатию: когда система нагрета, вода занимает большую часть бака, давление в воздушной камере повышается. При остывании именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любой точке системы, чаще всего – на обратной линии, перед насосом. Система с закрытым баком абсолютно герметична, её можно заполнить даже токсичным раствором этиленгликоля. Даже обычная вода в таких условиях постепенно очищается от примесей и растворённых газов, превращаясь в практически идеальный теплоноситель.

По виду обогревательных приборов

В одну систему отопления могут быть включены разные приборы: радиаторы, тёплый пол, конвекторы и другие. Их можно комбинировать даже в пределах простейшей однотрубной схемы, но вот с гравитационным типом циркуляции лучше использовать обычные батареи.

Все встроенные в пол приборы отопления принято называть конвекторами. В них теплоотдача происходит за счет циркуляции воздуха в полостях прибора

Тёплый пол – это не только приятно и удобно, но и экономно, поскольку тёплый воздух заполняет нижнюю, жилую часть помещения, а под потолком остывает. Особенно незаменимо такое решение, если в доме есть ребёнок. Также их часто устанавливают в санузле и на кухне.

Системы, состоящие только из тёплых полов, могут быть оборудованы только в хорошо утеплённых зданиях и в умеренном климате, иначе в мороз либо в доме будет прохладно, либо ходить по раскалённому полу будет невозможно. Как правило, в одной схеме комбинируют тёплые полы с небольшим количеством радиаторов – это и красиво, и экономно, и удобно.

Радиаторы наиболее популярны не зря: они работают и на излучении тепла от наружной плоскости, прогревая воздух и предметы перед собой, и по конвекционному принципу, пропуская через рёбра потоки воздуха.

Эффективность работы радиатора зависит от подключения труб подачи и обратки, а следовательно – распределения потоков теплоносителя в секциях

Основным недостатком традиционных батарей является сложность их размещения без нарушения дизайна интерьера, ведь любые маскировочные экраны снижают эффективность.

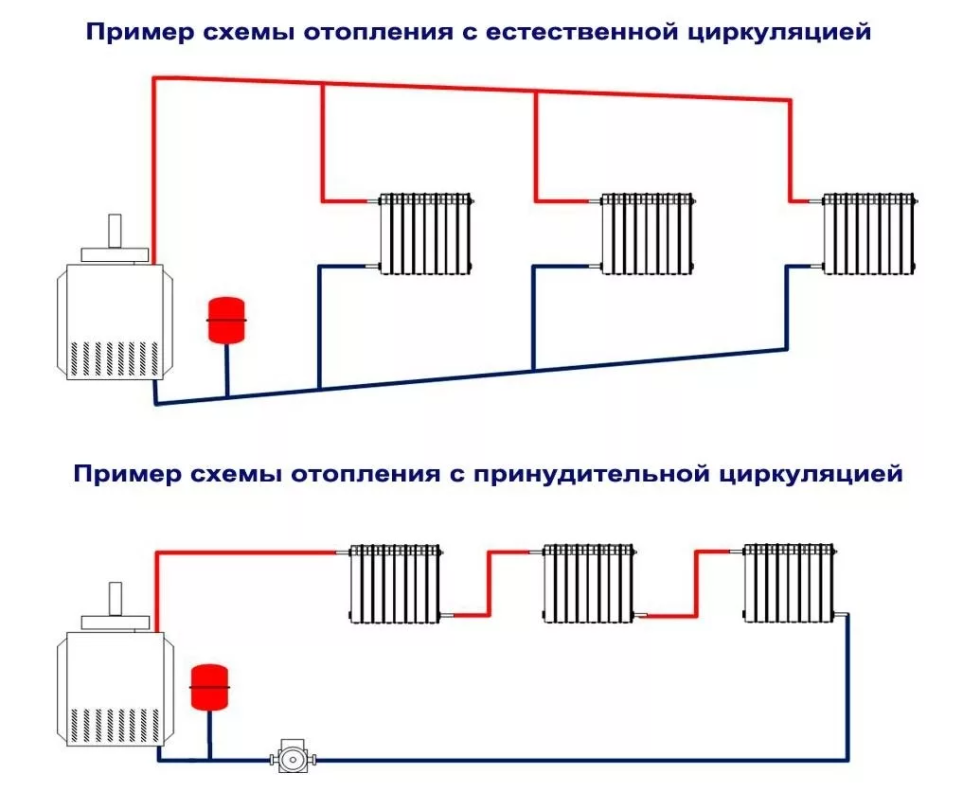

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего перемещаются от циркуляционного насоса: он создаёт необходимый напор, обеспечивая быстрый, эффективный и равномерный прогрев. Однако, наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии, отопление тоже отключится.

Альтернативный вариант – гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет повышения плотности при остывании, а также под силой гравитации – за счет уклона всех труб контура.

Стояки отопления (4) и обратки (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котлом (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит, и эффективность, будут значительно ниже. Кроме того, медленный поток оставляет гораздо больше осадка на стенках системы.

Интересна способность систем с естественной циркуляцией к самонастройке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, повышается разница температур подачи и обратки, а значит и скорость потока, и эффективность работы отопления.

Если регулярные отключения света – суровая реальность, а дом небольшой, лучшее решение – система со смешанным типом циркуляции. План её должен быть рассчитан, как для гравитационной системы – с уклонами труб, котлом в нижней точке и т.д.

Для установки циркуляционного насоса предусматривают специальный «карман» – байпас перед котлом, переключение типа циркуляции осуществляется с помощью кранов

Можно в такой системе установить и тёплые полы, но они будут работать только тогда, когда включен насос.

Горизонтальная и вертикальная разводка

В двухэтажном доме обойтись только горизонтальными трубопроводами не получится – как минимум один стояк на второй этаж должен подавать теплоноситель. Но тип разводки в целом это не меняет.

Горизонтальная разводка может быть выполнена в пределах каждого этажа. При ней трубы соединяют все радиаторы одного уровня в единую цепь. Она наиболее универсальна и популярна, реализуема при любой планировке.

Различают также верхнюю и нижнюю разводку, которая касается вертикальной части трубопровода. Для систем с гравитационным типом циркуляции подходит только верхняя

Представить себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирных домов. Планировка каждого этажа, в том числе, расположение радиаторов, в них идеально совпадает. Каждая батарея соединена стояком с такой же у соседей снизу и сверху, а горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет расположить все радиаторы точно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. К тому же, стояки проще замаскировать, чем горизонтальный трубопровод.

Однако, при монтаже системы понадобится много раз пересекать перекрытия, а это сложнее, чем провести трубу сквозь стену.

Дополнительное оборудование – преимущества и недостатки

Любую схему отопления можно усовершенствовать, добавив в неё краны-терморегуляторы для настройки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура, другие дополнительные приборы.

Краны Маевского  и воздухоотводчики на верхушке каждого стояка обязательны в системах с закрытым расширительным баком. Каждый дополнительный прибор делает систему эффективнее, экономнее, даёт возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только повышает её стоимость, но и существенно увеличивает риск поломки

Используйте только необходимые компоненты, ведь чем меньше агрегатов, тем ниже вероятность выхода из сртоя одного из них и остановки системы.

Лучшие схемы для двухэтажного дома

В каждом конкретном случае необходима разработка индивидуального проекта отопления, который обеспечит эффективную и экономную работу.

Чтобы правильно сделать выбор, следует учесть такие факторы:

  • климат и качество утепления здания;
  • количество и назначение помещений. Везде ли необходим постоянный и равномерный нагрев;
  • стабильность подачи электроэнергии и наличие генератора во многом определяют тип циркуляции;
  • индивидуальные пожелания жильцов – тёплые полы или стены в отдельных помещениях или по всему дому и т.п;
  • планировку помещений – реализуема ли разводка по периметру;
  • дизайнерские требования и стадия ремонта. Во многих случаях все трубы, а порой и отопительные приборы можно скрыть в полу и стенах;
  • бюджет – смета за обустройство отопления в одном здании может отличаться в разы и десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: порой примитивные служат надёжнее и не менее эффективно, а в тонкой настройке нет необходимости

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и откорректировать её в соответствии с вашей планировкой.

Однотрубная Ленинградка – надёжно и дёшево

Такая однотрубная схема – одна из самых дешевых, простых и старых, но актуальная и популярная по сей день. Использование только радиаторов позволяет предусмотреть смешанный тип циркуляции на случай отключения света. Для этого газовый котёл должен быть энергонезависимым, все трубы идти с уклоном 5 – 10 мм на 1 м.пог.

Для облегчения настройки можно поставить терморегуляторы на подачу каждой батареи, регулировочные вентили на байпасы батарей. Дополнительный вентиль на стояке даст возможность отключения контура отопления отдельного этажа.

Тёплый пол может быть включен в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако, в таком случае деление потоков должно проходить через термосмеситель или гидравлическую стрелку, чтобы пол не нагревался в морозы до 70 – 80 °С, как батареи.

Также учтите, что при отключении электричества будут работать только батареи, а в строго горизонтальном контуре подогрева пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разных диаметров: подачу от котла до деления на отдельные контуры этажей – самая толстая, магистрали этажа средние, а подключение радиаторов – наименьшего диаметра

Главное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м 2 не прогревается при естественной циркуляции теплоносителя. Такая система спасёт только от разморозки труб и разрыва теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже с принудительной циркуляцией такой контур отопления практически невозможно настроить, если он включает больше 5 – 7 батарей. То есть для удобства пользования в большом доме необходимо разбить схему на большее количество контуров.

Подробнее об обустройстве однотрубной системы отопления Ленинградка можно прочесть в этом материале.

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, эта схема подключения обеспечивает наиболее эффективную работу и удобную регулировку каждого радиатора при сравнительно небольших затратах материалов.

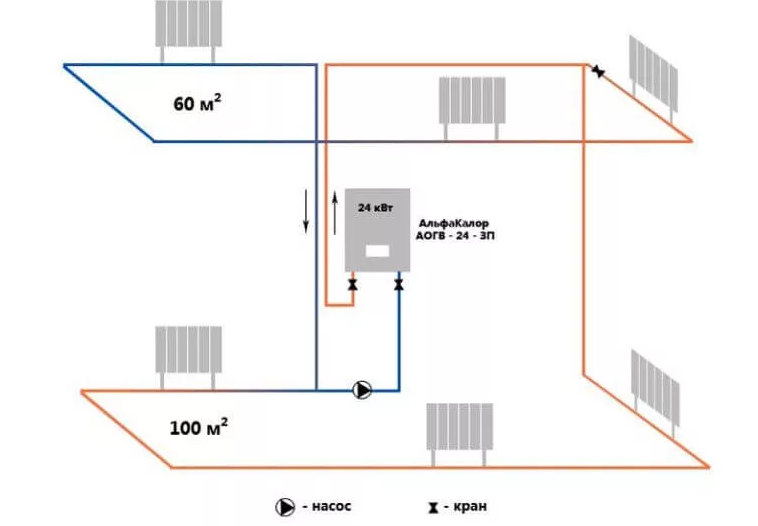

Система может охватывать одной петлёй весь дом, делиться на 2 контура по этажам, как на схеме, либо использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании, при необходимости часть батарей можно отключить или даже демонтировать, не останавливая котел

Современные радиаторные системы отопления часто обустраиваются по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур можно включить приборы разного типа: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только контуров отопления, но и для индивидуального подключения каждого прибора – самое современное и удобное в использовании решение.

Оно имеет ряд преимуществ:

  • красиво – все трубы спрятаны в полу и стенах;
  • удобно – регулировка любого прибора в коллекторном шкафу;
  • эффективно – на все приборы подаётся одинаково горячий теплоноситель, но каждый из них греет ровно настолько, насколько вам необходимо;
  • универсально – к одному коллектору можно подключать приборы разных типов независимость от планировки.

Главный недостаток такого решения – высокая стоимость и материалов, и монтажа. Труб понадобится гораздо больше, чем для любой другой схемы подключения, да и укладка коммуникаций в пол, особенно если уже залита бетонная стяжка, обойдется немало.

Также стоит учесть, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда используют трубы разного цвета, красного и синего для подачи и обратки

В двухэтажных домах, как правило, устанавливают по одному коллектору в центре каждого этажа, но при большом количестве отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с меньшей температурой теплоносителя.

Вертикальная гравитационная схема

Кроме описанных стандартных вариантов, встречаются и более экзотические, как вертикальная двухтрубная с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а большой расширительный бак под крышей играет роль коллектора, обеспечен максимально эффективный и равномерный обогрев даже без использования насоса.

Очень важно при обустройстве такой системы использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и магистраль обратки должны быть самыми толстыми; стояки подачи, питающие 2-й этаж – немного тоньше, нижняя их часть, на 1м этаже – ещё меньшего диаметра, а трубы подключения радиаторов – с наименьшим сечением.

Выводы и полезное видео по теме

Об обустройстве комбинированной системы с радиаторами и теплым полом можно узнать тут:

А это видео пригодится тем, кто собирается обустроить отопление с гравитационным или смешанным типом циркуляции:

Подводя итог можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае нужно учитывать множество факторов и расставлять приоритеты. Мы вам постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ей довольны и что хотели бы изменить? Присоединяйтесь к обсуждению ниже.

Система отопления в частном доме: схема от газового котла

При проектировании загородного коттеджа закладывается несколько инженерных систем, обеспечивающих хозяев благами цивилизации. Вопрос, волнующий каждого — комфорт в собственном доме, который трудно представить без стабильной работы отопительной системы.

Особенности водяного отопления: требования к системе

Доминирование водяного отопления в частном секторе объясняется его достоинствами:

  • Надежностью системы. Процесс идеально прост и отлажен: нагретая от котла вода циркулирует в трубах по замкнутому контуру, отдает тепло и возвращается обратно.
  • Теплоемкостью (и теплоотдачей) воды. Она достаточна, чтобы эффективно и равномерно обогревать жилой дом. Остальные теплоносители (в том числе и антифризы) обладают худшими показателями.
  • Дешевизной. Вода — дешевый и экологичный теплоноситель.

Недостатками можно считать:

  • Затратный монтаж трубопровода.
  • Постоянный расход средств на нагрев системы (а где он не постоянный?).
  • Тепловую инерцию. Эффект после включения водяного отопления ощущается не сразу (по сравнению с воздушным).
  • Уход. Необходимо следить за состоянием системы: металлические элементы подвержены коррозии, радиаторы отопления должны содержаться в чистоте (пыль уменьшает теплообмен).
  • Особенности функционирования. Выключение отопления на зиму может привести к аварии (вода замерзнет и разорвет трубы). Владельцы летних дач должны подумать о замене воды на антифриз (или о замене системы).

Если из крана течет вода, система не завоздушена.

Прежде, чем вода побежит по трубам, отдавая тепло и поднимая настроение, ее необходимо нагреть. Способ нагрева (вид отопления) выбирается, исходя из нескольких критериев:

  • Доступность топлива (его цена и возможность бесперебойного получения).
  • Затраты на монтаж системы (стоимость работы, оборудования и материалов).
  • Затраты на обслуживание и ремонт.

Компоненты системы

До начала работ составляется проект будущей отопительной системы. Схема отопления частного дома с газовым котлом учитывает размер и местоположение постройки, на основе чего подбираются компоненты:

1. Теплогенератор

Вид отопительной системы определяется выбранным топливом. В зависимости от используемого топлива встречаются:

  • Газовые котлы. Газ можно получать централизованно или создать собственное хранилище.
  • Дизельные.

Экономный и надежный способ обогрева — газовый котел.

  • На твердом топливе. Сырьем служит уголь, дрова, торф, топливные брикеты или пеллеты (древесные топливные гранулы).
  • Электрические. Используются электролизные (электродные), индукционные аппараты, а также котлы на ТЭНах.

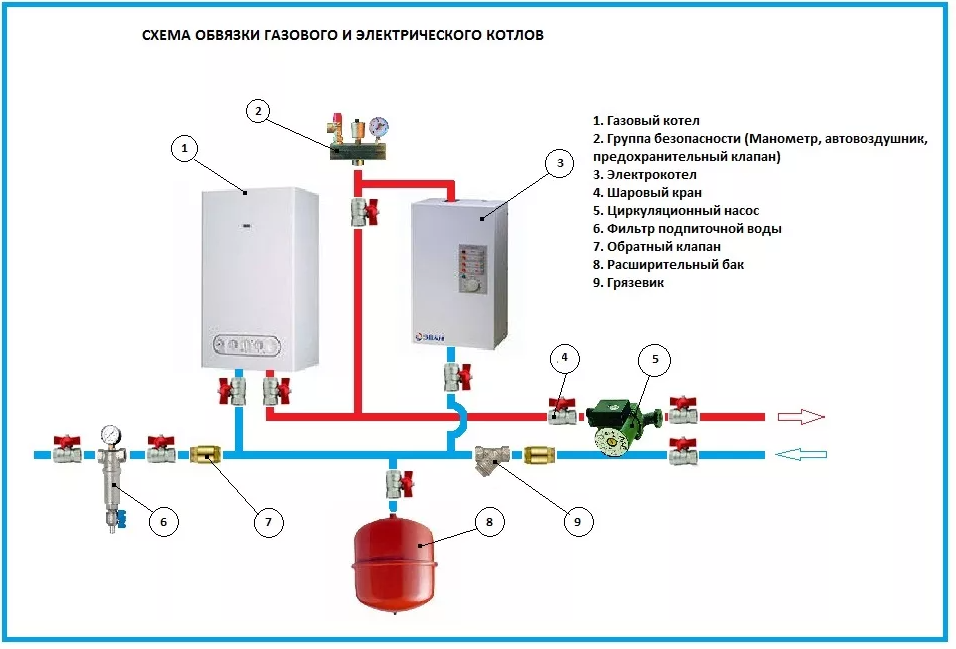

  • Комбинированные. Популярны варианты — комбинации газа с твердым или жидким топливом.
  • Универсальные. Конструкция имеет несколько топок для разных видов топлива.

2. Трубы

Монтаж газового отопления в частном доме предусматривает использование нескольких видов труб:

  • Стальные. Встречаются обычные и оцинкованные изделия, которые соединяются как сварным, так и механическим (резьбовым) способом. Могут стать причиной аварии (разрыв), если допустить замерзании воды.
  • Полимерные (пластиковые). Не подвержены коррозии, бесшумны, без проблем переносят мороз. Трубы обладают значительным коэффициентом теплового расширения и плохо справляются с высокими температурами (для обустройства дымохода и обвязки котла подходят только металлические трубы).

Медные трубы в разводке отопления частного дома газовым котлом Источник vizada.ru

  • Металлопластиковые. Композитные (многослойные) изделия, надежные и долговечные. Монтаж проводится с помощью фитингов.
  • Медные. Не боятся замораживания из-за своей пластичности, обладают высокой теплопроводностью (выше, чем у стальных изделий). Медные трубы подвержены электрохимической коррозии и к тому же дороги.

3. Расширительный бак

Вода обладает значительным тепловым расширением (при нагреве до 90°C ее объем увеличивается на 4%). Если в открытой (не герметичной) системе это не критично, то в закрытой (с принудительной циркуляцией) — чревато повреждением оборудования. Чтобы не испортить систему и компенсировать давление в трубах, в нее встраивают расширительный бак (гидроаккумулятор).

Расширительный бак представляет собой герметичный стальной (иногда нержавеющий) баллон, состоящий из двух отсеков. Между отсеками встроена гибкая мембрана, разделяющая горячий теплоноситель и сжатый давлением газ.

4. Радиаторы

Производители выпускают батареи для разных систем отопления; они различаются по материалу изготовления (чугун, сталь, алюминий, биметаллические радиаторы) и по количеству секций. Существует несколько типов радиаторов отопления:

  • Секционные. Старые чугунные радиаторы и современные трубчатые стальные разновидности.
  • Панельные. Стальные цельноштампованные, с нагревательными и конвекционными пластинами, от которых зависит тепловая мощность радиатора.
  • Вертикальные (полотенцесушитель).
  • Конвекторы.
  • Системы «теплый пол».

5. Приборы и фурнитура

Система водяного отопления нуждается в контроле. Для этого предназначены:

  • манометры;
  • регулирующие и предохранительные клапаны (запорные вентили и терморегулирующие краны).

Газовое отопление: виды снабжения

Читайте также:

Как убрать конденсат на трубах холодной воды

Существует два способа подведения газа к дому — централизованный и автономный; выбор целиком зависит от расположения жилья.

  • Магистральный газ. Непрерывная подача газа более функциональна и экологична, однако не лишена недостатков. Газовые трубы обычно прокладывают под землей, что продлевает эксплуатацию, но обходится дороже. На стоимость работ также влияет удаленность газопровода; для согласования подключения необходимо подготовить и согласовывать пакет документов. Неоправданно затянутые сроки подключения и высокая стоимость работ заставляют обратить внимание на альтернативный способ газификации.
  • Газгольдер. Под громким названием скрывается резервуар для хранения сжиженного природного газа. Когда поблизости нет магистрального газопровода, выходом станет газгольдер, принципом действия напоминающий огромную зажигалку и подходящий под любой вид котла. Автономное газовое отопление загородного дома — частое явление в Европе, где бережливый хозяин и не подумает тянуть ветку в несколько километров. Грамотно подобранный газгольдер (учитывающий расход топлива домохозяйством), пополняется 2-3 раза в год.

Преимущества и недостатки газового отопления

Использование газа в качестве отопления обладает массой преимуществ:

  • Стоимость. Газовое отопление выгодно благодаря лучшему соотношению цены и КПД по сравнению с другими видами топлива.
  • Безопасность. Благодаря автоматике отпадает необходимость постоянного внимания к процессу. За работой следят датчики, задача хозяев — регулировка температуры в доме.
  • Размеры. Газовый котел имеет небольшие габариты, что позволяет расположить его в небольшой комнате. Помещение для хранения топлива не нужно (что не скажешь о дровах, угле или солярке).
  • Экономичность. Современные газовые котлы способны обогревать большие площади; некоторые модели (двухконтурные) дополнительно поставляют горячую воду.
  • Независимость. Газгольдер позволяет домохозяйству не зависить от коммунальных служб.
  • Экологичность. Топливо хранится в газгольдере, продукты горения уходят через дымоход (не надо выгребать золу, отсутствует неприятный запах).

Отопление дома газом имеет некоторые отрицательные моменты:

  • Установку котельного оборудования, работающего на природном газе, согласовывают со службой Газтехнадзора, что сопровождается составлением проекта, договора и сбором разрешающих документов (лицензий).
  • Для безопасной работы системы необходимо отдельное помещение с хорошей вентиляцией, отдельным выходом на улицу и дымоходом. Также необходима автоматика, отслеживающая утечки газа. Системы с открытой (атмосферной) горелкой потенциально пожароопасны.
  • Изменение давления газа в трубопроводе может привести выходу котла из строя. Некоторые модели адаптированы к подобным форс-мажорам.
  • Некоторые системы нуждаются в электроэнергии.

Конструктивные схемы разводки отопления загородного дома

Читайте также:

Водонагреватель для семьи: как правильно выбрать объем?

Особенности конструкции позволяют разделить схемы разводки отопления по типам:

  • Одно- и двухконтурная (одно- и двухтрубная). Схема зависит от типа котла; одноконтурный используют только для отопления, двухконтурный способен еще и нагревать воду.
  • Попутная и тупиковая. Разновидности двухтрубной разводки. В первом случае движение горячего и охлажденного потока происходит в одном направлении, и время оборота воды для каждого радиатора (и скорость их нагрева) одинаково. Тупиковая схема предполагает встречное движение потоков; при этом радиаторы, расположенные ближе к котлу, нагреваются быстрее.
  • Вертикальная и горизонтальная. Условное деление по положению труб (стояков), подающих воду к радиаторам. Для одноэтажных частных домов используется горизонтальная схема. В жилищах с 2-3 этажами ее используют, если вертикально расположенные тубы не вписываются в дизайн (горизонтальные легче спрятать).

Видео описание

В нашем видео поговорим об отоплении в частном загородном доме. У нас в гостях автор и ведущий канала Тепло-Вода Владимир Сухоруков:

Принципиальные схемы газового отопления

Установка газового отопления — выгодное решение для загородного дома. Подключение систем газового отопления проходит по двум принципиальным (подходящим не только для газа) схемам:

С естественной циркуляцией

Их часто называют самотечными или гравитационными системами; принцип действия основан на физических свойствах теплоносителя. Нагретая вода имеет меньшую плотность, чем холодная. Давление обратного тока остывшей жидкости (прошедшей через трубы и отдавшей тепло) вытесняет из котла горячую. По стояку отопления она поднимается вверх, заполняя горизонтальные трубы и радиаторы.

Чтобы система работала эффективно, и вода не застаивалась, монтаж труб отопления проводится с уклоном 3-5°, а котел устанавливается как можно ниже (например, в подвале). У схемы есть очевидные преимущества:

  • Простота. При монтаже необходимо выполнить только одно условие — организовать уклон трубопровода.
  • Независимость. Схема с газовым котлом отопления не нуждается в электроэнергии.
  • Тишина. В схему не включены приборы (циркуляционные насосы) создающие фоновый шум.
  • Практичность. Срок службы составляет 25-30 лет без капитального ремонта.

Есть и недостатки:

  • Ограничение длины контура. Чтобы система функционировала эффективно, длина замкнутого контура не должна превышать 30 м, что осуществимо только в небольших домах.
  • Обслуживание. Самотечные конструкции подвержены засорению; необходима периодическая промывка.

Видео описание

О выборе схемы отопления в следующем видео:

С принудительной циркуляцией

В схему включаются водяные насосы, заставляющие воду циркулировать принудительно. Насосная схема не ограничивает использование схем отопления; возможны верхний и нижний розливы теплоносителя, одно- и двухтрубная схема. Циркуляционный насос чаще устанавливается перед котлом и позволяет обходиться без организации уклона трубопровода.

Комбинированная система

Совмещает предыдущие типы, со своими особенностями:

  • Разводка из металлических труб монтируется с уклоном.
  • Насос подключается при помощи обводной трубы (байпаса).

Если электросеть работает с перебоями, обогрев дома идет за счет естественной циркуляции; насос включается, если нужно быстро прогреть дом.

Параметры выбора

Принцип работы газовых котлов прост: при сжигании газа выделяется энергия, которая аккумулируется водой, а затем высвобождается в жилых помещениях, нагревая их. Существует несколько критериев, которые помогают оценить выгоду той или иной модели газового устройства. Помимо компании-производителя и цены прибора большинство критериев взаимосвязаны; это делает возможной проведение комплексной оценки.

Мощность является ключевым фактором, обеспечивающим бесперебойную работу системы. При оценке необходимой мощности учитывается площадь и параметры жилья (высота потолков, количество окон), а также зимние температуры в месте расположения дома. Для нормальной эксплуатации (долгой и без поломок) котел должен иметь запас по мощности.

От этого параметра зависит:

  • Место установки. Определяет тип компоновки прибора. Настенный (позволяет сэкономить место) или напольный (более мощный, надежный и дорогой).
  • Тип горелки. Открытый или закрытый. Устройство горелки определяет способ удаления продуктов сгорания (дымоход с естественной тягой или принудительная вентиляция).
  • Контуры. Выбор хозяев — будет ли котел только согревать дом, или еще обеспечивать семью горячей водой.
  • Экономичность. Она зависит от КПД котла и у последних моделей составляет 90-95%.
  • Оснащенность. Приобретенный вместе с котлом программатор (регулятор температуры) способен сэкономить 20-25% затрат на отопление. Безопасность эксплуатации можно повысить с помощью дополнительных элементов: датчика пламени (если пламя погасло, подача газа прерывается автоматически), датчика контроля тяги, датчика блокировки котла (при отключении газа).

Чтобы подобрать подходящее устройство по описанным критериям, необходимо:

  • Определить требуемую мощность с учетом площади жилья. В среднем принимается расход 1 кВт на 10 м2.
  • Если нужен двухконтурный котел (не только согревать, но и обеспечивать горячей водой), выбирается котел с запасом по мощности не менее 25%.
  • Если перебои в подаче электричества — суровая реальность, выбирается прибор с механической автоматикой. В сочетании с естественной циркуляцией получится практичная и надежная, хоть и несколько старомодная система.
  • Если проблемы с электричеством отсутствуют , приобретается современный агрегат с электронной автоматикой и принудительной (по умолчанию) циркуляцией.

Видео описание

О том, как выбрать газовый котел в следующем видео:

Приобретение газового котла

При покупке стоит выбирать организацию, которая занимается не только продажей котлов и сопутствующего оборудования, но и их установкой. Такой подход позволяет:

  • Получать советы специалистов не только при покупке, но также при монтаже, отладке и эксплуатации оборудования.
  • Быть уверенным в качестве котла и его сервисном обслуживании (своевременной поставке запчастей).
  • Быть уверенным в отсутствии проблем с гарантийным обслуживанием (которые могут появиться, если установка проводилась сторонним мастером).

Порядок обустройства системы газового отопления в частном доме

Порядок действий можно описать следующим образом:

  • Составление проекта и его утверждение (при подключении к магистральной линии), заключение контракта с монтажной бригадой.
  • Покупка газового оборудования (требования проекта не ограничивают выбор модели).
  • Установка газгольдера или врезка и подключение к общей линии.
  • Установка и подключение котла.
  • Пробный запуск, технологические проверки.

Видео описание

О монтаже котельной с двухконтурным котлом в следующем видео:

Газовый камин

Многие владельцы загородных домов используют газовый камин как альтернативу газовому водяному отоплению; они находят данный способ практичным — камин украшает интерьер и экономит средства. Камин справляется с задачей, если площадь жилья небольшая (до 60 м2); в основном он используется как источник дополнительного или резервного отопления.

Покупателям предлагаются камины разного размера, дизайна и типа установки (встречаются встраиваемые, пристенные и островные модели). Конструктивно (автоматика, горелки) они совпадают с газовыми котлами. Камины, в отличие от котла, располагаются в жилой комнате и нагревают непосредственно воздух; они соответствуют высоким стандартам экологической и противопожарной безопасности.

Источник: https://blog.brigada174.ru/sistema-otoplenija-v-chastnom-dome-shema-ot-gazovogo-kotla/

Газовое отопление частного дома

Наиболее экономичным ресурсом для отопления сегодня является природный газ. Кроме того, он – самый доступный. Именно поэтому самым оптимальным вариантом устройства системы отопления в частном доме является газовое отопление частного дома. Даже если подвод энергоносителя невозможен, то существуют альтернативные варианты (газовые баллоны, газгольдер).

Газ является самым популярным ресурсом для отопления

А если в местности проходит газовая магистраль, то устройство газового отопления частного дома во многом упрощается. Существует несколько оптимальных схем отопления частных домов газом. Одним из прекрасных вариантов для постоянного использования в частном доме является газовый котел.

Как выбрать газовый котел

Газовые котлы отличаются в зависимости от разных показателей. По мощности они бывают: малой мощности (до 65 кВт), средней (до 1700 кВт) и большой (до 15000 кВт). Малая и средняя мощность прекрасно подходят для отопления жилого частного дома. Большая мощность котлов используется обычно на промышленных объектах.

По функциональности газовые котлы могут быть одноконтурными и двухконтурными.

Одноконтурные котлы служат только для применения в отопительных системах. Двухконтурные котлы предназначены также для нагревания воды в СО и нужд жильцов. Двухконтурные котлы могут быть проточного типа. Такие котлы применяются только в том случае, когда объем потребляемой горячей воды незначителен. Двухконтурные котлы с встроенным бойлером обеспечивают полноценное отопление в частном доме газом и снабжение горячей водой. Также существуют котлы для поддержания температурного режима воды в бассейнах и т.д. (в данном случае – это специализированные решения).

Схема двухконтурного газового котла

Горелки в газовых котлах могут быть атмосферными и вентиляционными. Атмосферные горелки – это наиболее распространенный вариант для отопления частных домов. Вентиляционные горелки, как правило, применяются на промышленных объектах.

По типу тяги котлы бывают с естественной тягой (здесь обязательно должен быть дымоход) и с принудительной (выведение газов производится при помощи вентилятора).

В зависимости от способа установки котлы, которые использует газовая система отопления частного дома, бывают напольными и настенными. Напольные котлы обладают более высокой мощностью, их размеры больше. Также они являются более долговечными и их стоимость несколько выше. Настенные газовые котлы – это относительно недорогие приборы, они компактны и имеют меньшую мощность. Также настенные котлы отличаются меньшей долговечностью.

Настенный газовый котел
Комбинированное отопление частного дома
Автономное отопление частного дома
Напольный газовый котел

Водяная газовая система отопления частного дома

Наиболее распространенной системой отопления является водяная: роль носителя тепла выполняет вода, которая циркулирует по замкнутому контуру трубопровода. В котле вода нагревается, далее передает тепло по трубам и радиаторам (батареям) отопления.

Такая система газового отопления частного дома имеет несколько достоинств:

  • вода является эффективным теплоносителем;
  • система циркуляции – замкнутая, поэтому после первоначального заполнения объем воды не должен изменяться;
  • водяное газовое отопление частного дома видео, которое можно посмотреть ниже, покажет, что такую систему можно обустроить самостоятельно;
  • в такой системе просто создать контур, который обеспечивает равномерную подачу тепла в каждое помещение.

Среди недостатков водяной газовой системы отопления:

  • радиаторы отопления нужно постоянно держать в чистоте, так как при покрытии пылью эффективность обогрева помещений будет ниже;
  • в сравнении с воздушным отоплением, водяное после включения не сможет обеспечить такое же скорое нагревание воздуха;
  • элементы, которые входят в систему водяного отопления, часто могут трескаться, коррозировать и т.д. Это может не только ухудшить микроклимат в доме, но и стать причиной порчи интерьера помещений;
  • к качеству носителя тепла – особые требования: в воде должно быть минимизировано количество солей;
  • отопление нельзя просто взять и выключить зимой, когда на улице очень холодно, так как это может привести к замерзанию воды, которая увеличится в объемах и разорвет трубы. Поэтому газовое отопление частных домов такого типа не подойдет для дач, где хозяева бывают не часто, особенно в зимнее время.

Схемы отопления частного дома

Зависимо от того, за счет чего циркулирует теплоноситель внутри замкнутого контура, бывает СО с естественной и принудительной циркуляцией. В первом случае циркуляция происходит за счет разницы плотности холодной и горячей воды, а во втором случае – работает насос. Если вы хотите произвести систему отопления частного дома самостоятельно, то необходимо сделать тщательный расчет оптимальной схемы СО.

Система отопления с естественной циркуляцией
Система отопления с принудительной циркуляцией

Разводка отопления – важный элемент в системе. Она бывает двух типов:

  • однотрубная. В частных домах используется не часто, так как при такой разводке температура в радиаторах различается. Такой вариант подойдет для домов, которые небольшие и имеют мало помещений;
  • двухтрубная. Этот вариант – достаточно материалоемкий. Но для регулирования температуры в отдельных помещениях система подходит.

Однотрубная схема газового отопления частного дома имеет один существенный недостаток – нижние радиаторы нагреваются менее, так как в них поступает уже немного охладившаяся вода. А если у вас двухэтажный частный дом, то на разных этажах комнаты также будут прогреваться неравномерно. Если вы хотите оборудовать отопление газом своими руками, то такая схема будет намного проще.

Однотрубная система отопления

Кроме того, при прокладывании трубопровода тратится мало материалов. Проблема неравномерного прогревания радиаторов решается при помощи установки перемычки, увеличения числа секций. А чтобы циркуляция теплоносителя происходила быстрее, применяется циркуляционный насос.

Заметим, что схема с естественной циркуляцией будет подходящей в том случае, если можно установить котел ниже уровня расположения радиаторов. Также для нормального прохождения процесса циркуляции нужен естественный наклон подводящего и обратного трубопровода.

Что касается искусственной циркуляции, то здесь использование насоса необходимо. Такие схемы достаточно просты в установке, но они имеют несколько недостатков. К ним относится все тот же неравномерный прогрев, а также – появление воздушных пробок и зависимость от электрического снабжения.

Очень часто можно встретить такой вариант, как ленинградская разводка отопительной системы (ленинградка). Смысл этой системы состоит в том, что в замкнутой на котел трубе циркулирует вода. К ней подключается отопительное оборудование (радиаторы), через которое теплоноситель будет идти параллельно к питающему контуру. Система является довольно эффективной для частного дома.

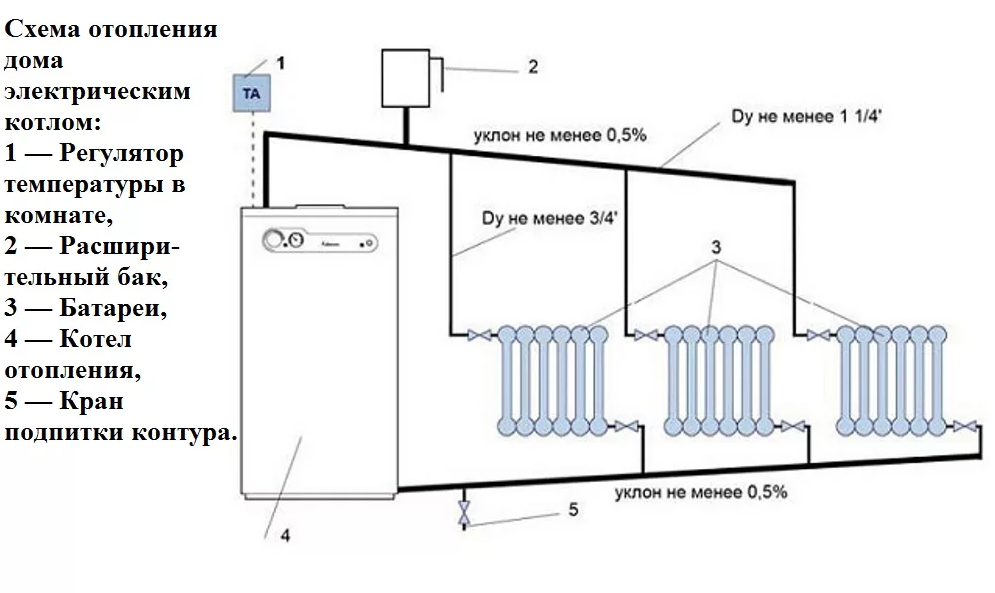

Следующая схема – двухтрубная. В данном случае радиаторы будут греться равномерно, но затраты на прокладывание труб будут выше. Регулирование нагревания отдельных радиаторов отопления можно производить при помощи специальных запорных вентилей.

Двухтрубная система с естественной циркуляцией и нижней разводкой хорошо подойдет в том случае, когда котел располагается в подвальном помещении.

Этапы обустройства системы газового отопления в частном доме

Газификация частного дома выступает важным и ответственным процессом. В оборудование отопления газом входит несколько этапов:

  1. Подготовка и утверждение проектных и разрешительных документов. Проект газового отопления частного дома должны создавать специалисты, так как это важный элемент, от которого зависит дальнейшее обустройство.
  2. Покупка необходимого оборудования и материалов.
  3. Врезка домовой системы в уличный газопровод.
  4. Разводка газовых сетей внутри дома, обустройство специального помещения для газового котла.
  5. Установка газового оборудования.
  6. Заполнение системы отопления носителем тепла.
  7. Пробный запуск. Лучше, ели его произвести с рабочим и повышенным давлением.
  8. Приемка готовой системы.

Практические рекомендации

Схемы устройства газового отопления должны быть продуманы до мелочей, поэтому проекты должны производиться профессионалами.

Один из примеров составления профессионального плана системы отопления

При выборе оборудования для газового отопления помните, что основной показатель – это площадь отапливаемого помещения. От нее зависит объем оборудования, количество радиаторов, метраж труб, фурнитура, клапаны и вентили, заглушки.

В процессе выбора способа прокладывания отопительных труб и их установки помните, что линии холодного и горячего разведения нужно проводить с небольшим уклоном прямо в сторону тока горячей воды.

Эксперты рекомендуют ставить краны на каждой батарее. Благодаря этому можно будет управлять подачей горячей воды в отдельное помещение частного дома. Если вы применяете расширительный бак от 20 до 30 литров, то он должен быть установлен на высоте 3 метра над отопительным котлом.

Заключение

Газовое отопление жилого частного дома – это самый эффективный и доступный по цене вариант, если в местности вашего дома проходит магистраль. Топливо в данном случае расходуется экономично, газовое оборудование просто в эксплуатации, а обустроить такую систему можно и самостоятельно.

Схемы систем отопления от газовых котлов

Рубрика: Строительство

Стоимость газа постоянно растет, однако все еще отопление этим горючим самое недорогое. Но речь идет о ежемесячном расходе — новейшие модели котлов отличаются высоким КПД — 95-98%, что снижает затраты.

Газовое отопление давно и прочно занимает ведущие позиции среди всех типов автономных отопительных систем. Но, несмотря на ее широкую востребованность, компании все время создают новые, более надежные технологии. К тому же есть много марок и ещё много разновидностей газовых котлов.

Достоинства отопления частного дома газовым котлом

Рассмотрим основные достоинства газового отопления:

  • Демократичная цена, как горючего, так и нужной техники;
  • Повышенная эффективность. Исходя из марки котлов 80-90% газа обычно используется, чтобы нагреть теплоноситель. Некоторые марки говорят об энергоэффективности их товаров на уровне примерно 97% КПД, это всего лишь реклама;
  • Компактные габариты и высокая мощность техники;
  • Эксплуатация газовых котлов не нуждается в особых умениях, постоянного техобслуживания либо тщательного ухода. Многие модели автоматически сохраняют нужную температуру теплоносителей либо воздуха в помещении;
  • Газовые котлы не нуждаются в систематическом очищении и наполнении его горючим и выгрузке золы;
  • Применение двухконтурных котлов дает возможность не просто осуществлять обогрев комнаты, но и получать теплую воду.

Каким бывает газовое отопление?

Чтобы отапливать жилое помещение, вы можете применять следующие виды газа — сжиженный или магистральный. Второй из них под определенным давлением течет по трубам к потребителю. Это является единой централизованной системой. А второй тип газа поставляется в баллонах разнообразной емкости, однако в основном в 50 л. К тому же его добавляют в газгольдер, являющийся специальной герметичной емкостью, чтобы хранить этот вид горючего.

Более дешевым отоплением считается вариант с применением магистрального газа, использование сжиженного газа только немного доступнее по цене, чем применение жидкого горючего. Это единая статистика, однако точно необходимо смотреть по любому региону — стоимость сильно отличается.

  1. Водяное отопление.

В основном в любом частном доме сегодня используют водяную систему отопления. Она основана из:

  • источников теплоты— газового котла;
  • отопительных радиаторов;
  • труб, соединяющих котел с радиаторами;
  • теплоносителей — воды либо незамерзающей смеси, движущаяся по схеме перенося горючего от котла.
  1. Воздушный обогрев.

Сжиженный газ применяется для специального конвектора. Недавно возникли конвекторы, работающие от сжиженного газа. Они нуждаются в перенастройке, однако способны работают на этом типе горючего. Газовый конвектор незаменим, если необходимо быстро поднимать температуру в комнате.

Типы газовых котлов

По виды монтажа различают 2 вида газовых котлов: напольный и настенный. Последний тип работает лишь с природным газом, напольный — с 2 видами голубого горючего. Преимущество настенного газового котла заключается в том, что их вы можете разместить на кухне — они автоматизированные и совершенно безопасные.

Главным образом газовая отопительная система делится по функциональным возможностям: будет она применяться для отопления либо дополнительно для нагрева горячей воды для технужд. Если нужен второй вариант, то стоит выбрать двухконтурный котел, а только для отопления – одноконтурный.

Напольный газовый котел: строение

Если вам требуется огромная мощь, то тут настенный тип не подойдет — у них самая высокая производительность достигает 45 кВт. Здесь лучше подобрать напольный котел. Он отличается огромной мощностью, кроме того, есть виды, которые способны работать в каскаде. Таким образом можно обогревать огромные площади.

Во время подбора нужно обратить внимание на функционал техники. Она имеет следующие полезные функции:

  • поддержание заданных температур;
  • функция по программированию режима на весь день либо час;
  • совместимость с комнатным термостатом;
  • подстраивание работы котлов под погодные условия;
  • режим для лета — нагревается вода без отопления;
  • может работать вместе с солнечными батареями либо иными альтернативными источниками теплоты и так далее.

Чем больше функций у техники, тем дороже котел и его техобслуживание.

Самые востребованные схемы разводок

Схемы отопления частных домов настенным газовым котлом делятся по следующим критериям:

  • по виду разводок – лучевая и однотрубная, двухтрубная;
  • по направлениям – вертикальные и горизонтальные;
  • по количеству контуров – один либо два;
  • по виду циркуляции – принудительные либо естественные.

Однотрубные или двухтрубные, лучевые: преимущества и недостатки

Однотрубные схемы отоплений частных домов с газовым котлом настенным довольно простенькие: единственная труба, отходящая от котлов, может обходить по очередности все отопительные оборудования и доставляет в котел остальной теплоноситель.

Первый вид незаменим в доме с небольшой обогреваемой комнатой, и в техпостройках – гараже и так далее.

Преимущества:

  • легкие монтажные работы,
  • минимальное количество соединений,
  • легче подсчет гидравлического давления.

Недостатки:

  • не сможете выключать часть контуров, когда не хотите обогревать все помещения.

При двухтрубных разводках жилье обогревается равномерным образом. Применение регулировочного крана дает возможность добиваться практически качественного температурного баланса среди разных зон. Недостаток – эта более сложная и дорогая система.

Оптимальным решением для просторных коттеджей является лучевая разводка. Тут можно использовать один коллекторный узел, от которого к любому оборудованию идет своя горячая труба. Недостаток – она очень дорогостоящая и сложная в монтаже.

Преимущества – в любом приборе теплоноситель поступает в горячем состоянии, а при применении регулирующих арматур, вмонтированной сразу в коллекторные узлы – еще и разогретым до нужной консистенции. Во время монтажа теплого пола, по отдельности либо вместе с радиатором, применяется лишь лучевая разводка.

Естественный либо принудительный тип циркуляции

При естественном варианте трубопровод устанавливается под маленьким наклоном: теплоноситель идет по трубе от одного радиатора ко второму под своим весом. Во втором варианте для прогонок по трубам горячей смеси применяется циркуляционный насос.

Однотрубная система с естественным видом циркуляции применяется для небольшой постройки, отапливаемой лишь с помощью радиатора. Но ее трудно спроектировать: для перемещения жидкости с самым высоким КПД необходим верный подсчет уклона. В конструкции теплого пола подобную систему применять невозможно, потому что их устанавливают горизонтальным образом.

Недостатки принудительного варианта – выше цена, нужно электропитание для насоса. При работе они могут шуметь.

Преимущества:

  • повышенная скорость перемещения теплоносителей,
  • легкость проектирования систем,
  • экономия на трубе: для принудительной системы обычно используют тонкие виды.

Вертикального и горизонтального вида разводка

Вертикальная состоит из стояков, через которые идет горячий теплоноситель к радиатору. Подобная схема является оптимальной для двух или трехэтажного коттеджа.

Циркуляция теплоносителей – лишь принудительного характера: в противном случае он легко не поднимается на необходимую высоту.

Один либо два контура

Каких-то особых отличий в монтажных схемах этих двух видов нет. Имеется эксплуатационная отличительная черта: когда подключается ГВС, выключается отопление. Это не важно в огромном жилье: инерционность систем дает возможность удержать теплоту длительное время.

Для небольшого трубопровода режим частого отключения отопительных контуров оказывается критичным. Если длина отопительных контуров маленькая и число радиаторов невелико, а теплой воды нужно много – не стоит выбирать двухконтурную систему: по отдельности устанавливаем отопительный котел и проточную колонку для ГВС.

Если вам тоже нужны уникальные тексты в мире, где трудно найти что-то уникальное, то советуем ознакомиться с рекомендациями по ссылке выше. Если самостоятельно все же не получилось сделать текст уникальным, то всегда можно обратиться к специалистам, которых можно найти по той-же ссылке, они профессионально помогут вам решить вашу задачу с текстом.

Разводка отопления от твердотопливного или газового котла в частном доме: схемы и их подключение

Устроить отопление в частном доме реально разными способами. Использование котла удобно, эффективно. Возможно подключить котел к отопительным батареям, радиаторам самостоятельно. Для этого выбирают конкретный тип разводки, действуют по схеме.

Чтобы выбрать тип, изучают особенности помещения.

Особенности одно-, двухтрубной схем

В разводке используется одна, две трубы. Чтобы выбрать, ознакомляются с обоими видами.

Однотрубная

Однотрубная схема: система удаляет охлажденную воду по той же трубе, по которой подается. Основной принцип подключения – минимализация длины труб (экономия стройматериала).

Преимущества:

  • Дешевле двухтрубной в установке, обслуживании.
  • Монтаж легче, быстрее.
  • Аварии при использовании одной трубы регистрируются редко.

Минусы:

  • Невозможность перекрытия конкретного прибора отопления. Перекрывают систему полностью, используя общий стояк.
  • Продвижение теплоносителя по трубопроводу схемы чревато постепенным охлаждением. Обогрев неэффективен, поддержание температуры требует большего количества радиаторов.

Однотрубная

Двухтрубная

Здесь труба подачи, стока остывшего носителя представлены двумя разными элементами. Расположены близко друг к другу.

Положительные стороны:

  • Возможность перекрытия конкретной части отопления (радиатор), не нарушая общую циркуляцию.
  • Одинаковая температура в каждой батарее (из-за отсутствия смешения воды).

Из-за автономности частей, в двухтрубном варианте количество возможных потребителей тепла зависит только от пропускной способности труб.

Минус – стоимость материалов, увеличение суммарной длины магистралей. Двухтрубное отопление используется в квартирах, жилых многоэтажках, многоэтажных частных коттеджах.

Двухтрубная

Гравитационная система

Гравитационная — естественная тяга. Циркуляцию воды по заданному контуру осуществляет тянущее устройство, законы физики. Не потребуется подключение к электросети, насосу.

Котловое гравитационное отопление – частый гость дач, загородных домов, где случаются перебои с электросетью. Однако в домах, в которых используется котел, возможно организовать для экономии электричества.

Правильная разводка для естественной циркуляции необходима. При нарушении в монтаже, отопление получится нефункционирующим.

Особенность монтажа – наклон, не создающий помех подниманию воды от внутритрубного давления. Котел устанавливается ниже радиаторов, угол обеспечивает тягу для поднимания носителя, убывания по остыванию.

Самотек

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

На естественные циклы нельзя устанавливать мембранные клапаны. Давление в трубах недостаточно велико для преодоления носителем эластичного препятствия. Очистители, клапаны понижения напора существуют в других вариантах.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Двухтрубная с горизонтальной схемой

Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.

Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.

Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.

Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.

Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.

Работает схема в условиях одного этажа. Подключение радиаторов отопления в многоэтажных коттеджах требует вертикального расположения магистралей. Вертикаль не работает на самотеке, необходима организация принудительной тяги.

Однотрубная схема с верхней разводкой

Обеспечить здание самотечным отоплением возможно распределением по верху, в котором используется одна труба.

Подача, обратка расположены по горизонтали. По вертикали — связующие стояки. Верхний ряд обеспечивается отводом от подачи, стояком к нижнему. Получается, нижний ряд получает косвенное подключение, соединен с обратной магистралью.

Отопление на нижнем этаже незначительно хуже, чем на верхнем. Связано с трубоврезкой.

Котел располагают ниже подачи, отводя разгонный стояк вверх. В самой верхней точке — расширительный бачок.

Обязателен наклон магистралей. От бака, угол не должен быть больше 10 градусов. Возвратная линия — с уклоном в 5 максимум.

Разводка с принудительной циркуляцией

Принудительную циркуляцию носителя от котла по схеме осуществляет насос.

Добавление насоса – расширение возможностей. Среди вариантов отопления на циркуляции по принуждению самые новаторские, модные.

Принудительные циклы не боятся мембранных баков, клапанов. Тяга, создающаяся в цикличном отоплении, достаточна для преодоления эластичных помех.

Создание тяги, отопление сопровождается звуком работающего насоса. Бесшумно работающие модели обходятся дороже стандартных, звук работы стандарта не оглушителен. Обустроив котельную в подвале, подсоединив трубопроводы правильно, труба не будет издавать звуков. Радиаторы бесшумны.

С насосом

Однотрубная схема с ленинградской разводкой

Ленинградская схема возможна на принудительном цикле, займет меньше места. Экономию пространства создаст отсутствие разгонного стояка. Его роль выполнит тянущее устройство.

Отведя магистраль от котла к баку, врезают насос. Трубную сеть врезают в каждый прибор. По закреплению всех соединений, отопление готово к эксплуатации.

При использовании газового котла, первый запуск производится с участием работника жилищной службы.

Соблюдать градусный наклон при монтаже не потребуется. Это не значит, что разрешены осечки, наклон против течения. Снижается производительность, проводящая способность системы, сказывается на температуре, на сроке службы котла.

Двухтрубная схема с нижней горизонтальной разводкой

Используя насос, две трубы, получают работающую принудительно систему, поддерживающую постоянную температуру. При монтаже не нужно отводить стояк для разгона технической жидкости.

Прокладка обеих магистралей снизу – способ скрыть теплосеть, не портить интерьер. Важно учитывать, что подающая требует расположения выше отводящей.

Схема с коллекторной разводкой

Коллекторная — лучевая.

В математике термин «луч» означает прямую линию, имеющую начало, но не имеющую конца. «Луч» отопления означает, что две трубы не продолжаются друг другом, не стыкуются на контуре.

Коллекторное отопление предусматривает подсоединение каждого радиатора, батареи отдельным отводом. Если используется двухтрубная схема, подачу, обратную разветвляют на нужное количество подключений. Разводка с одной трубой подразумевает разветвление.

Лучевая разводка

Минус — количество трубопровода, сложная установка. Плюс — автономность линий с возможностью перекрытия одной, без помех для другой. Полезно во время ремонтно-починочных работ. Обеспечено постоянство давления, прочность соединений.

Горизонтальная и вертикальная схемы с верхней разводкой

Вертикально расположенные магистральные соединения можно встретить в многоэтажных домах. Разводку сверху чаще используют, когда котел установлен на чердачной территории, котельная организована на техническом этаже под крышей.

Прятать трубы сложнее, ремонтные работы дороже. На производительность разность подключения не влияет. Отопление с верхней врезкой по мощности аналогично нижнему.

Горизонтальное магистральное расположение с разводкой по верхней части используется реже.

Система с двухконтурным котлом

Двухконтурные котлы работают на твердом (уголь, дрова) топливе, газе. Вторые предпочтительны, когда есть газопровод. При отсутствии, возможно использование баллонов.

Двухконтурный греет воду для отопления, подачи в горячее водоснабжение. Тепловая энергия рассчитана поровну, полученные жидкости одинаковой температуры. Время работы не сокращается, нет перерасхода топлива. С одним контуром, процедура требует заимствования тепловой энергии отопления.

При веском отличии, монтаж разводки аналогичен. Требуется отвод дополнительной трубы в обвязке с имеющейся магистралью. Отводится обвязанный трубопровод к потребителю воды – кран на кухне, ванная комната, умывальник.

Двухконтурное отопление часто разводят на две трубы. Разводка уменьшает потери тепловой энергии, котел функционирует исправно.

Для домов с исправным водоснабжением, бойлером, нагрев воды – ненужная функция. Можно не пользоваться. Не изменится режим работы котла, температура воды, поступающей в трубы отопления.

Проведение системы – мысли об экономии материала, времени, разумный расчет использования. Отопление от твердотопливного, газового котла, организуемое самостоятельно, требует расчета. Нужно посоветоваться со знающими людьми, учесть факторы, ознакомиться с вариантами. Разводка прослужит долго, безаварийно.

Простая схема отопления частного дома с газовым котлом

Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов есть отличия по схеме от других видов теплогенераторов, мы с вами ее разберем немного подробнее.

Кроме того, схема отопления частного дома с газовым котлом в настенном или напольном исполнении также подразумевает некоторые отличия. Они касаются производства горячей воды для ГВС, о них чуть ниже.

И наконец, схема отопления частного дома с газовым котлом в отдельно стоящей котельной также привносит «разнообразие» в обустройство СО в нашем доме.

Итак, давайте по порядку.

Самая простая схема отопления с газовым котлом

Самая простая схема отопления дома с газовым котлом – это однозначно система отопления, запитанная от настенного котла.

Почему? Потому что обычно настенный котел уже включает в себя циркуляционный насос и расширительный бак – экспанзомат. Кроме того, современные котлы также уже содержат в комплекте группу безопасности.

Все эти устройства вместе с теплообменником котла и газовой горелкой объединяются в одном корпусе – получается современный газовый котел.

С одной стороны удобно. С другой стороны, схема с раздельными ЦН и расширительным баком гораздо более ремонтнопригодна.

Итак, что у нас включает простая схема:

  1. Газовый настенный котел в качестве телогенератора.
  2. Трубы подачи теплоносителя в СО.
  3. Радиаторы системы отопления или теплые жидкостные полы.
  4. Запорная арматура.

Фактически это все. В такой комплектации при наличии коаксиального дымохода можно вешать турбированный газовый котел на кухне при соблюдении требований газовой компании.

Схема с ГВС

Что касается производства горячей воды для ГВС. То если вы используете настенный двухконтурный котел, то больше в эту схему вы ничего не добавляете. Достаточно подвести подающий трубопровод с холодной водой ко второму контуру котла, ответственному за ГВС, и вы получает на выходе горячую воду. При помощи труб можно подавать ее к точкам разбора воды – в ванную, санузел, на кухню.

Если же у вас одноконтурный газовый котел, настенный или напольный, то чтобы получать горячую воду для ГВС, вам потребуется бойлер косвенного нагрева, который будет нагревать водопроводную воду благодаря снимаемому с подающего трубопровода СО теплу.

То есть, в нашей схеме появилась еще одна единица – бойлер косвенного нагрева или БКН.

Подключать его лучше ближе к потребителям, необязательно размещать БКН в котельной. Если же вы хотите максимально эффективно использовать тепло вашего котла, то потребуется обустроить систему подачи горячей воды с циркуляцией.

В противном случае водопроводная вода будет остывать в «тупиках» системы ГВС перед точками водоразбора, когда краны перекрыты. То есть, практически 90-95 процентов всего времени.

Газовый котел в отдельной котельной

Можно позволить себе разместить газовый котел в отдельной котельной. В этом случае к нашей схеме добавится тепломагистраль от котельной до дома. Естественно, тепловая магистраль должна быть утеплена – как подающая линия, так и обратка.

Делать котельную в доме или ставить котел в отдельно стоящей котельной? Тут надо считать, что выгоднее. Иногда дотянуть газовую трубу до самого дома дороже, чем тянуть на такое же расстояние тепломагистраль в утепленном виде. И это даже с учетом предстоящих в процессе эксплуатации неизбежных теплопотерь на теплотрассе.

Схема газового отопления и монтаж котла в частном доме

Автономная система отопления может выстраиваться с применением различных типов котлов. Одним из распространенных типов топлива считается природный газ, а если к строению подведена магистраль, то это еще и недорогой способ получения энергии. Поэтому схема отопления частного дома с газовым котлом считается оптимальным решением для строений разной этажности. Рассмотрим, чем различается и как обустраивается система, а также особенности функциональности схемы.

Виды газового отопления в частном доме

Газовые котлы могут работать как от централизованной подачи топлива, так и при наличии газовых баллонов.

Отличия заключаются в следующем:

  1. Магистраль обеспечивает подачу более чистого топлива. Но сам процесс подключения требует наличия разрешительных документов, разовых значительных вложений на подведение источника к дому, формирование дымохода и отдельного помещения для котла.
  2. Сжиженное топливо из баллонов считается более дорогим, но при этом есть возможность быстрого переключения на работу из баллона (поменять горелку в котле). Нет ограничений на применение многоконтурных систем отопления. Минус в высоком расходе топлива и необходимости подзарядки баллонов.

На заметку! Стандартный КПД котлов, где используется сжиженный газ, 90-95%. Экономность расхода зависит от показателя давления – чем ниже уровень в агрегате, тем экономнее расход.

Преимущества и недостатки газового котла отопления

Плюсы оборудования:

  1. Экономическая выгода. При недорогой стоимости топлива система выдает высокий КПД. Способ хорошо подходит для обустройства системы отопления в загородных домах.
  2. При правильном подборе мощности изделий есть возможность отапливать площади без ограничения размеров.
  3. Нет нужды в постоянном слежении за работой оборудования. При затухании горелки система автоподжига сработает в моментальном режиме.
  4. При оснащении газового котла двумя контурами в доме появится горячая вода для бытовых нужд. Подачу ГВС можно обустроить в постоянном режиме без запуска системы отопления.

Недостатки:

  • необходимо оборудовать систему слежения за утечкой газа, а значит, подключать электропитание;
  • открытая горелка считается опасной, потому для помещений менее 100 м2 такие котлы не используются;
  • монтаж газового отопления требует строительства отдельной котельной, формирования дымохода в соответствии с нормативами;
  • при снижении давления подачи топлива, износе горелки снижается КПД;
  • необходимо заранее заказывать проект у специалистов и получать разрешение на установку оборудования.

Важно знать! Магистральный газ подается под переменчивым давлением, поэтому срок службы котлов снижается.

Схема подключения отопления газового котла

Возможно обустройство с самотечной или принудительной циркуляцией теплоносителя. Системы с самотечной схемой работают по принципу разности плотности холодного/горячего потока, а принудительная циркуляция достигается интеграцией в схему циркуляционного насоса. Системы с принудительным движением теплоносителя являются энергозависимыми, требуют постоянной подачи тока.

Как выбрать газовый котел?

Чтобы подобрать оборудование подходящего типа, следует обращать внимание на несколько параметров:

Газовое оборудование для отопления дома – горелки для печей и котлов
  1. Мощность. При расчетах применяется простая формула 1 кВт на 10 м2 площади. Плюс 15-20% на запас. В продаже есть приборы с малыми (до 65 кВт) и средними (1700 кВт) параметрами мощности. Чтобы точнее определиться с нужным показателем, следует воспользоваться расчетными калькуляторами на сайте производителей, где расчеты проводятся с учетом теплопотерь, материала дома и прочих показателей.
  2. Если в доме нужна подача ГВС, то выбирается котел с двумя контурами, в противном случае достаточно одноконтурного агрегата.
  3. Монтаж может быть напольным или настенным. Тяжелые приборы нужно ставить только на пол, причем с предварительным обустройством чистой и защищенной от возгорания площадкой.
  4. Бывают коты с атмосферной горелкой, для которых нужен дымоход и приборы с турбированной горелкой с принудительной вентиляцией камеры сгорания. Приборы второго типа отличаются высоким КПД и независимостью от перепадов давления подаваемого топлива.
  5. Котлы с горелкой закрытого типа стоят дороже, но считаются более безопасными и обладают повышенным КПД.
  6. Регулировка мощности. Для обеспечения четкой работы нужна плавная регулировка, но можно выбрать двухступенчатую, если схема отопления простая и не требует снижения интенсивности подачи теплоносителя.

Важно! Теплообменник из чугуна считается самым безопасным и долговечным.

Проектирование и расчет системы

Установка газового отопления в доме или квартире без предварительного составления, утверждения проекта категорически запрещена. Проектированием занимаются специальные компании, которые составляют схему с учетом расхода газа по формуле 1 кВт на 10 м2.

Примерные подсчеты позволяют понять, что для дома в 200 м2 нужен котел мощности 20 кВт с потреблением 2 кубометра газа в час. Рассматривая климатические особенности средней полосы, газовое оборудование должно работать не менее 100 дней в регулярном режиме на полной мощности и еще 100 дней в половину мощности. Расход за сезон составит (20 х 0,1 х 24) 48 кубических метров в период зимних холодов и 24 м3 в период межсезонья, общий расход равняется 7200 кубометров.

Схемы разводки газового отопления в частном доме

Различается два типа разводки:

  • Однотрубная. Простая схема может выполняться самостоятельно, но применяется редко. Причина – вода в крайний радиатор доходит уже со сниженной температурой, поэтому батарея остается холодной. Однотрубная разводка отопления от газового котла применяется в домах площади до 100 м2. Плюс – небольшие финансовые вложения.
  • Двухтрубная. Требует затрат на трубопроводы, запорные элементы – все детали покупаются в двойном объеме, но это единственный минус. К плюсам относят равномерную подачу тепла, возможность регулировки интенсивности поступления теплоносителя к батареям вообще и на каждый радиатор по отдельности.

Важно! Для обеспечения беспрерывной циркуляции теплоносителя в однотрубных схемах котел устанавливается ниже точки размещения радиаторов. А для устранения минуса холодной батареи можно поставить больше секций или установить циркуляционный насос.

Установка и подключение котла

Чтобы провести в дом газовое отопление, необходимо выделить для котла отдельное помещение. Нормативные правила рекомендуют высоту потолков не ниже 2,5 м, пожаробезопасность ограждающих конструкций с горением не менее 45 минут, а также отсутствие препятствий для доступа к котлу. В помещении должно быть окно, отдельный выход на улицу и газоанализатор.

Устройство газового котла отопления

Конструкция состоит из множества основных и вспомогательных элементов.

Рассмотрим устройство газового котла отопления в частном доме подробно:

  1. Газовая горелка. Она имеет форму прямоугольника и оснащена форсунками, которые обеспечивают равномерность горения и полноценное сгорание топлива.
  2. Теплообменник. Представляет собой короб из металла, куда встроена батарея. Внутри обменника перемещается теплоноситель, получая нагрев от котла, где сгорает топливо. В одноконтурном оборудовании устанавливается только один теплообменник, в 2-х контурном – два.
  3. Циркуляционный насос. Прибор обеспечивает интенсивность подачи теплоносителя и устанавливается только в системах с принудительной циркуляцией, поэтому есть не во всех котлах.
  4. Расширительный бак. Конструкция нужна для отведения объемов теплоносителя при расширении в процессе нагревания.
  5. Автоматика. Система управления агрегатом, которая отводит продукты сгорания топлива. В системах с атмосферной горелкой блок автоматики подсоединяется к дымоходу, а в турбированных системах уже установлена труба, дополненная вентилятором.

Монтаж напольного котла

Просматривая варианты, как сделать в частном доме газовое отопление, следует обратить внимание на вид котла. Для оборудования напольного типа обустраивается отдельная площадка с отрытым доступом и огнеупорным покрытием. Расстояние от газовой горелки до стены должно быть не менее 100 см. Агрегат сначала подключается к дымоходной трубе, только потом к системе отопления в доме.

Система автономного отопления для частного дома с газовым котлом

На трубопроводе обратного тока обязательно устанавливается фильтр грубой очистки для устранения из теплоносителя механических примесей. Трубопроводы, которые соединяются с котлом, оснащаются вентилями запорного типа, агрегат с двумя контуром соединяется с магистралью подачи холодной воды.

Монтаж настенного котла

Настенные агрегаты устанавливаются чаще всего в квартирах, монтируются в любое удобное место, но есть правила установки. Перед началом монтажа нужно снять с прибора заглушки и промыть трубки напором воды.

Навешивать котел нужно на ровную стену с достаточным запасом прочности и предварительной установкой негорючей прокладки. Расстояние от котла до стены должно быть не менее 45 см, до любого другого оборудования не менее 20 см. Следует заранее обозначить точку монтажа прибора и подвести розетку питания.

Навешивается изделие на планки, выставленные строго горизонтально (лучше выравнивать лазерным уровнем). Теперь на патрубках входа нужно установить фильтры, подключить агрегат к системе водоснабжения. Лучше всего использовать стальные трубопроводы с паронитовой прокладкой. Зная, как в квартире провести газовое отопление, с работой справится начинающий мастер. Но только после предварительного составления проекта и разрешения от соответствующих организаций.

Запуск системы

Теперь о том, как включить газовое отопление в частном доме.

Процедура проводится в несколько этапов:

  • проверить герметичность системы (опрессовка);
  • проверить заземление;
  • оценить верность установки;
  • запустить котел в работу в тестовом режиме;
  • отрегулировать горелку, прогнать ее в разных режимах горения;
  • снять первичные показатели работы системы и составить акт.

Все работы требуют участия специалистов, самостоятельно процедуру хозяин проводить не имеет права. При запуске присутствует работник службы газа и специалист из компании, которая устанавливает оборудование – он и проводит все этапы запуска.

Варианты схем отопления двухэтажного дома с газовым котлом

Для организации отопления 2-этажного дома схема с газовым котлом часто предпочтительна. Остается только выбрать конфигурацию. А чтобы не ошибиться, следует сначала разобраться, что к чему.

Из чего состоит отопительная система

Перечень необходимого оборудования зависит от схемы организации отопления. Перечислим основные компоненты для всей совокупности решений.

Газовый котел. Его функция — греть теплоноситель. Часто он оснащен закрытым расширительным баком, а иногда и циркуляционным электронасосом. Выбор такой компоновки облегчает проектирование и монтаж теплосети. Подбор котла осуществляется исходя из мощности, необходимой для отопления жилплощади.

[!] Стандартная формула «100 Вт на 1 м²» усреднена. В действительности необходимая мощность зависима от отапливаемого метража, т.к. его увеличение непропорционально увеличению площади ограждающих конструкций — главной причины теплопотерь. Если для отопления 100-150 м² потребуется 130 Вт на метр, то для 400-500 квадратов хватит 80 Вт.

Отопительные приборы. Они нужны, чтобы отдавать тепло для поддержания нужной температуры в помещении. Это могут быть чугунные, стальные, алюминиевые или комбинированные радиаторы. Их энергоэффективность зависит от материала и количества секций батареи, а выражается в теплоотдаче и инерционности.

Трубопровод. Он применяется, чтобы передавать и распределять теплоноситель между батареями. Для его развертывания в основном применяют бесшовные изделия из полипропилена или стали. Низкий коэффициент внутреннего сопротивления позволяет использовать их в теплосетях с принудительной и естественной циркуляцией.

[!] Входящие в состав антифриза присадки могут разрушать полипропиленовый теплопровод. Если в доме не проживают постоянно, следует использовать стальные конструкции.

Фитинги. Необходимы для соединения труб. Важно, чтобы они не нарушали герметичность и не уменьшали проходимость теплопровода.

Расширительный бак. Компенсирует скачки давления внутри теплосети, вызываемые способностью вещества расширяться при нагревании. Устраняет риск разрушения отдельных ее компонентов. Существуют конструкции открытого и закрытого типов. Использование вторых предпочтительно из-за их универсальности, безопасности и простоты обслуживания.

[!] Поскольку эксплуатация открытого расширительного бака сопряжена с испарением теплоносителя, в такой компоновке нельзя использовать антифриз.

Запорная арматура. Позволяет отключать отдельные элементы теплосети от контура для проведения техобслуживания или регулировки температуры в помещении.

Предохранительная арматура. В эту категорию входят балансировочный вентиль, автоматический воздухоотводчик (кран Маевского), обратный и предохранительный клапаны. Их задачи заключаются в том, чтобы не допустить возникновение дросселирующих потоков и уберечь систему от гидроударов.

Регулирующая арматура. Предназначена для балансировки отопительной системы и управления теплоотдачей отдельных радиаторов. Это помогает установить в каждом помещении индивидуальный микроклимат, не изменяя общих показателей теплосети.

Распределительный коллектор и гидрострелка. Отвечают за разделение гидравлических контуров и распределение теплоотдачи. Улучшают проходимость сети. Уменьшают теплопотери. Поскольку они служат локальными центрами управления, на них устанавливают термометр, манометр, расходометр и др. датчики.

Циркуляционный электронасос. Перемещает теплоноситель по контурам. Устанавливается на обратный трубопровод непосредственно перед котлом.

Основные требования

Если система проектируется с учетом СНиПа, проблем с ней не возникнет. Но этого мало. Хорошо продуманная конфигурация отличается такими качествами:

  1. Энергоэффективность (экономичность). Эта характеристика особо важна в климатических зонах с низкой среднегодовой температурой и продолжительным отопительным периодом. Поддержание комфортного микроклимата в доме — одна из основных статей расходов домовладельцев.
  2. Надежность и отказоустойчивость. Остановка системы посреди отопительного сезона опасна для здоровья жильцов. А регулярные перепады температуры и длительное промерзание наносят зданию непоправимый ущерб.
  3. Максимальная безопасность. Следует предусмотреть все возможные негативные сценарии и минимизировать риск их возникновения.
  4. Автономность и простота эксплуатации. Продуманная система отопления должна обходиться без вмешательства человека как можно дольше.
  5. Полная управляемость. В грамотно реализованной системе настройке поддается все. Даже микроклимат в каждом отдельном помещении.
  6. Эстетичность и бесшумность. Наличие отопительных инженерных сетей в доме должна выдавать только температура в помещениях. А работу электронасоса хорошо слышно даже днем. И если это не исправить, жильцы перестанут спать ночами.

Проектирование системы для двухэтажного дома

Ничего сложного в обустройстве инженерных сетей нет, но для разработки проекта лучше обратиться к профессиональным теплотехникам. Это убережет от просчетов и поможет сэкономить.

Если же хочется сделать все самостоятельно, придется глубже изучить предмет. Важно все — от климата и планировки до шумоизоляции и дизайна. Это поможет разобраться, какая схема отопления будет оптимальной в вашем случае: с принудительной или естественной циркуляцией, одно- или двухтрубная, открытого или закрытого типа, с водой или антифризом в качестве теплоносителя.

Особенности принудительной циркуляции

Длина отопительного контура в двух- и трехэтажных домах часто слишком велика, чтобы выбор в пользу отопительной системы гравитационного типа был оправданным решением. Есть у нее и другие недостатки, сделавшие схемы с принудительной циркуляцией стандартом де-факто для жилья большой площади.

Теплоноситель в такой системе движется по трубопроводу не под влиянием сил гравитации, а благодаря работе электронасоса. Из-за замкнутости контура на производительность насоса влияет только внутреннее гидравлическое сопротивление теплосети. Этажность не имеет решающего значения.

Поскольку теплоноситель движется быстрее, чем в конфигурациях с естественной циркуляцией, он не успевает сильно остыть, пройдя полный круг. Это обеспечивает равномерность теплоотдачи и экономию газа. Система может работать в низкотемпературном режиме, т.е. топить можно и в межсезонье, когда еще не слишком холодно.

Из-за высокого давления в трубопроводе крайне нежелательно использовать открытый расширительный бак. Но у него столько недостатков, что никакой проблемы в этом нет. Конструкция бака закрытого типа позволяет размещать его в любом месте. А в качестве теплоносителя можно использовать антифриз.

Есть у принудительной циркуляции и недостатки. Главный из них — зависимость от электроснабжения. Отключение электричества влечет за собой остановку насоса. Это приводит к прекращению подачи тепла и возникновению воздушных пробок.

Решается проблема путем установки разгонного коллектора. При отключении электричества такая система продолжит функционировать в режиме естественной циркуляции.

Поскольку электронасос создает много шума, придется выделить дополнительные средства на шумоизоляцию. Но если оборудование будет находиться в отдельном помещении, в этом нет необходимости.

Варианты подключения оборудования

Существует две основных схемы: одно- и двухтрубная. Оба варианта подразделяются на систему с вертикальными стояками и горизонтальными магистралями.

Применяется также лучевая разводка — в ней каждый радиатор подключается отдельно к централизованному коллектору. Поскольку в такой системе теплопровод монтируется в пол (дополнительный источник отопления), она не нарушает дизайнерскую концепцию помещения.

Существуют такие виды подключения отопительных приборов:

  • боковое;
  • нижнее;
  • диагональное.

В первых двух вариантах трубы для подачи и отвода теплоносителя подключаются с одной ее стороны — соответственно сбоку или снизу. При диагональном — с противоположных и на разных уровнях. Последний тип присоединения гарантирует наименьшие теплопотери.

Нижнее подключение не рекомендуется использовать в схемах с естественной циркуляцией.

При боковом присоединении следует применять небольшие радиаторы (максимум 6 секций). При диагональном таких ограничений нет.

Как выбрать оптимальную схему отопления

Часто самая простая конфигурация из возможных в заданных условиях показывает наилучшие результаты. Но чтобы спроектировать такую, придется учесть немало факторов:

  • климат и качество утепления;
  • планировку и количество отапливаемых помещений, их назначение;
  • стабильность электроснабжения;
  • индивидуальные пожелания;
  • требования к дизайну;
  • допустимый бюджет.

Варианты схем для двухэтажного дома

Однотрубная разводка

На установку такой системы уходит меньше всего материалов. Ее просто проектировать, а монтаж по силам каждому. Допускает подключение теплого пола, а реализовать ее можно как с применением электронасоса, так и по принципу естественной циркуляции.

Существуют такие разновидности:

  • простая;
  • «Ленинградка».

Простая однотрубная схема. Ее особенность в том, что теплоноситель попадает в следующий радиатор только после заполнения предыдущего. Пройдя круг, вода возвращается в котел.

Ее просто проектировать, а реализация обойдется недорого. Главный недостаток — температура каждой следующей батареи всегда ниже предыдущей. В зависимости от метража разница между первой и последней может быть настолько большой, что использование такой системы становится нецелесообразным.

В случае отказа от применения электронасоса обеспечить энергоэффективность получится на еще меньшей площади. Для жилого двухэтажного частного дома такой вариант скорее всего не подойдет.

«Ленинградка». От простой однотрубной эта схема отличается тем, что теплоноситель беспрепятственно движется по закольцованному контуру. В батареи же он вытесняется под влиянием давления через специальные отводы.

Благодаря этому температура воды примерно одинаковая на всей протяженности теплосети. А путем отключения от нее отдельных радиаторов можно устанавливать индивидуальный микроклимат в различных помещениях.

Невысокая стоимость реализации, а также простота проектирования и монтажа делают эту схему одной из самых популярных.

Двухтрубная разводка

Вода в такой системе подается и отводится с помощью разных контуров. Этим достигается более высокая энергоэффективность на больших площадях. А в контур может быть включено больше радиаторов без риска потери их продуктивности по мере отдаления от котла.

Однако, такие системы сложнее проектировать. А их реализация выйдет дороже ввиду использования большего количества материалов и дополнительного оборудования.

В малоэтажных постройках применяются такие двухтрубные схемы:

  • тупиковая;
  • лучевая или коллекторная;
  • «Петля Тихельмана».

Тупиковая схема. Лучший вариант для помещений, в которых невозможно закольцевать контур. Например, из-за дверного проема.

Многие не любят ее по причине капризности. Поскольку вода подается и отводится по встречным направлениям, теплоноситель может замкнуть контур после первого же радиатора. Найдя путь наименьшего сопротивления, дальше вода не пойдет.

Устраняют эту проблему с помощью балансировочных вентилей и подключения батарей трубами меньшего сечения, чем используются в магистрали.

Лучевая схема. Подразумевает отдельное подключение каждой батареи к двум коллекторам — подающему и отводящему теплоноситель. Таким образом устраняется риск закольцовывания воды, присущий тупиковой разводке. Дополнительное преимущество такого подхода в том, что регулировать теплоотдачу каждого радиатора можно централизованно.

Это самая сбалансированная и легко управляемая схема. Позволяет комбинировать даже одно- и двухтрубные контуры. А ее коммуникации легко скрыть, что помогает сохранить привлекательность интерьера.
Одновременно она же самая дорогая и трудоемкая в реализации из-за отдельного подключения каждого радиатора и применения дополнительного оборудования.

Есть у нее еще один недостаток — на ее основе нельзя собрать схему с естественной циркуляцией. А использование насоса не всегда оправдано ввиду зависимости функционирования системы от стабильности электроснабжения.

«Петля Тихельмана». Лучшая схема по соотношению стоимости, энергоэффективности, функциональности и простоты обслуживания. Она дешевле и проще в проектировании и установке, чем лучевая. Полностью лишена недостатков тупиковой, несмотря на последовательное подключение батарей. Не требует тонкой настройки и легко управляема.

Комбинированная разводка

Часто самое оправданное решение — совместить несколько различных схем. Пойти по такому пути заставляют разные причины. От особенностей планировки до нежелания избавляться от ранее установленных теплосетей в случае, когда второй этаж достроен недавно.

Общие правила организации комбинированных систем:

  1. Допускается подключение любого количества контуров. Каждый из них может отвечать за отопление одного или нескольких этажей, помещений, а то и части комнаты. Ограничителями выступают только характеристики оборудования и бюджет.
  2. Простые однотрубные конфигурации неэффективны при длинном отопительном контуре. Потому их использование в двухэтажном доме возможно только при малой жилой площади.
  3. Теплый пол подключается отдельным контуром.

Если для разных контуров требуется различная температура и давление, вместо коллектора применяют гидрострелку.

Открытые и закрытые системы

Расширительный бак применяется всегда. Разница лишь в его типе, от которого и зависит, какая получится конфигурация — открытая или закрытая.

Расширительный бак открытого типа контактирует с внешней средой за счет наличия отверстия в верхней части. Это ограничивает возможность выбора места его установки (исключительно в наивысшей точке теплосети) и используемого теплоносителя (только вода, никакого антифриза).

Есть у него и другие недостатки:

  • нужно регулярно доливать воду из-за испарения;
  • высок риск возникновения воздушных пробок в отопительном контуре;
  • нуждается в дополнительном утеплении при размещении на чердаке.

Расширительный бак закрытого типа менее капризен благодаря герметичной конструкции. Допускается его использование в системах с антифризом (применяется в загородных коттеджах, в которых не живут постоянно), а установить его можно в любом месте. Часто он изначально является встроенным компонентом теплогенератора компактной конструкции.

Совместимость с разными котлами

Настенная конструкция подходит для любых конфигураций с принудительной циркуляцией. Поскольку часто такие приборы снабжены встроенным насосом и закрытым расширительным баком, их применение упрощает проектирование и установку теплосети. Но ограничения по максимальной мощности не позволят справиться с отоплением жилья большой площади.

Существуют одно- и двухконтурные компоновки. Вторые помимо отопления обеспечивают горячее водоснабжение.

Энергонезависимые напольные агрегаты совместимы с любыми одно- и двухтрубными конфигурациями с гравитационной или принудительной циркуляцией. При подключении электронасоса такой котел справится с отоплением любой площади. Допускает сборку открытой системы. Главный недостаток, он же достоинство — прибор требует отдельного помещения с принудительной вентиляцией и дымоотводом.

Какую выбрать

В маленьком двухэтажном дачном доме без резервного электрогенератора разумно провести простую однотрубную самотечную систему отопления. В остальных случаях использовать такую конфигурацию нецелесообразно.

Если электроснабжение нестабильно, самотечная схема — единственный разумный вариант. Можно даже обойтись без газового котла, если в доме есть печь.

Коллекторная двухтрубная разводка понравится тем, кто любит порядок и боится испортить дизайн интерьера. Благодаря лучевому подключению не проблема замаскировать теплопровод и даже радиаторы. Поскольку это наиболее сбалансированная и функциональная конфигурация, она подойдет всем, кто не стеснен в средствах.

Если трудно выбрать, велика вероятность, что условия эксплуатации могут измениться или просто хочется получить универсальную систему, двухтрубная тупиковая схема закрытого типа будет лучшим выбором.

На случай отключения электричества она легко адаптируется к эксплуатации по самотечному принципу. Не проблема заменить газовый котел твердотельным или электрическим. Теплоноситель можно использовать любой, если не применять элементы из полипропилена. Допускается подключение теплого пола.

Если закольцевать контур не проблема, часто лучшим выбором будет «Петля Тихельмана». Популярностью она обязана простоте конструкции и неприхотливости в настройке и эксплуатации.

Не стоит также забывать, что комбинированные многоконтурные разводки помогают обойти многочисленные ограничения.

Оптимальное решение для каждого дома индивидуально. При его разработке следует учитывать архитектурные особенности строения и условия эксплуатации. И если ответственно подойти к составлению проекта, выбору и установке оборудования, система будет работать эффективно и безотказно.

Одноконтурная система отопления

В современном мире все чаще используется индивидуальное отопление в частных домах. Такая система может быть разных типов – одноконтурная и двухконтурная. Одна из самых популярных – система отопления одноконтурного котла с упрошенной схемой. Что особенного в такой системе отопления и чем она отличается от других. Попробуем разобраться на конкретных примерах.

Система отопления одноконтурного котла

Система одноконтурного газового отопления отличается от остальных типов числом магистралей, используемых в ней. Для того, чтобы подать теплоноситель к радиатору используется только одна труба. Разделение происходит условно на подачу и обратку.

Кроме труб в одноконтурную систему отопления входят следующие части:

  1. Котел. Главный элемент системы. Энергия при сжигании топлива передается пропускаемой среде. После этого она попадает в радиаторы, где происходит теплообмен и передача тепла в комнате.
  2. Радиатор. Основной теплообменный элемент. Устанавливается в каждом помещении, которое нужно отапливать. Теплообмен нельзя организовать без этого элемента, так как сечения трубы и их общая площадь не дают достаточного тепла.
  3. Расширительный бак. Бывает двух видов – открытого и закрытого типа. Данный элемент необходим для компенсации давления, возникающего при нагреве воды. Закрытый тип предпочтительней из-за невозможности испарения теплоносителя. Также такой расширительный бак можно ставить в любой точке системы, в отличие от открытого (только в верхней точке).
  4. Остальные запасные части и фурнитура. К ним относятся краны, клапаны давления и температуры, другие небольшие запасные части, важные для системы.

Важно! Стоит обратить внимание, что в одноконтурной отопительной системе циркуляция может происходить как естественным, так и принудительным путем. Во втором случае, будет необходим специальный циркуляционный насос.

Одноконтурный газовый котел для системы отопления

Одноконтурные газовые котлы осуществляют равномерный прогрев помещения. Если провести аналогию с двухконтурными, то первые будут намного экономичнее. Также стоит отметить удобство в установке и монтаже устройства.

Данный тип котлов классифицируется по разным параметрам:

  1. По способу установки – настенные и напольные. Более продвинутыми и мощными являются напольные котлы, которые также обладают автономным режимом работы.
  2. По принципу использования тепловой энергии. Подразделяются на конденсационные и конвекционные. В первом виде за тепловую энергию будет отвечать дополнительный теплообменник. Во втором, тепло выделяется при сжигании воздушно-газовой смеси.

Основными характеристиками котлов являются:

  1. Мощность. Самый важный параметр для выбора котла. Составляет обычно 12-45 кВт. От мощности зависит площадь отапливаемого  помещения. Если взять котел максимальной мощности, то площадь может достигать 250 кв.м. От этого параметра также зависит скорость прогрева комнат.
  2. Тип камеры сгорания. Бывают открытого и закрытого типа. В котлах с открытой камерой сгорания устанавливается вертикальный дымоход. При этом удаление продуктов сгорания происходит естественным путем.  В закрытом все наоборот, выход отработанных газов происходит принудительным путем. Дополнительная турбина выводит отработку, а коаксиальный дымоход помогает циркуляции воздуха.
  3. Тип теплообменника. По типу теплообменника подразделяются на битермический и монотермический. Первый тип содержит два контура, один внутри другого. Такие котлы гораздо дешевле, но менее долговечны. Монотермические имеют два контура, которые находятся на некотором расстоянии друг от друга, что увеличивает срок службы.

Как же выбрать котел?

Первое, на что нужно обратить внимание, это производитель котла. Если рассматривать лучшие варианты, то это немецкие производители. Правда и цена у них дороже всех, что соответствует их качеству. Напольные котлы гораздо мощнее настенных. Котлы с закрытой камерой сгорания будут стоить дороже. Обратить внимание нужно и на доступность к эксплуатации, есть ли возможность нормальной работы устройства.

Подключение одноконтурного котла к системе отопления

Котел подключается к системе при помощи нескольких принципиальных схем. Какая из них будет использована зависит непосредственно от типа самой системы – открытая или закрытая, естественная или принудительная, наличие теплых полов и так далее. Немало важную роль играет и тип одноконтурного котла.

Особенностью подключения данного типа котла к системе состоит в том, что подключить к нему можно только две трубы. Одна будет служить для подачи в котел теплоносителя, другая – для выхода уже нагретой жидкости.

Схема одноконтурной системы отопления

Схема работы данной системы очень проста:

  1. Теплоноситель подогревается котлом и поступает в разводку
  2. По трубе подогретая жидкость поступает к первому радиатору
  3. Далее, пройдя через первый радиатор, теплоноситель поступает в следующие по очереди.
  4. Пройдя крайний радиатор, жидкость поступает в котел. Цикл повторяется.

Схема одноконтурной системы отопления

Такая схема работы работает на принудительном или гравитационном принципе. В первом случае давление в системе обеспечивается циркуляционным насосом. Его устанавливают между крайним радиатором и котлом. Насос нагнетает давление в трубах, поэтому никаких дополнительных уклонов и врезок не нужно. По такому принципу собирают системы с нижней разводкой. Труба тянется почти у пола по всему периметру отапливаемых помещений. Эта система очень проста в сборке. Кроме того, интерьер от наличия данной системы не страдает.

Виды одноконтурной системы отопления

Одноконтурные системы отопления классифицируются по ряду признаков и параметров. Основными типами таких систем являются

  • открытая;
  • закрытая.

По причине высокого коэффициента температурного расширения воды, как отмечалось выше, необходимо компенсировать избыточное давление и объем теплоносителя, чтобы избежать прорыва труб. Этот процесс осуществляется за счет установки расширительного бака. Внутри его находится полимерная мембрана, которая позволяет полностью заполнять бак.

При использовании таких устройств получаем систему закрытого типа , которая полностью автоматизирована. При этом в качестве топлива для котла может выступать как газ, так и пеллеты, мазут и так далее. Эта система отличается повышенной безопасностью, благодаря возможности аварийного отключения.

Чуть раньше использовались в основном открытые одноконтурные системы отопления . Здесь устанавливался специальный патрубок для вывода избыточного давления.

Системы также делятся, как уже рассматривалось, на схемы с естественной и принудительной циркуляцией.

Виды разводки одноконтурной системы отопления (верхняя и нижняя)

С вертикальной схемой разводки

Одноконтурная система вертикального типа не позволяет по отдельности отключать каждый радиатор отопления. Однако к достоинствам можно отнести тот факт, что материалов и труб на данную разводку уйдет гораздо меньше. Разводка вертикального типа позволяет распределить тепло максимально равномерно по всей комнате, однако площадь помещения при этом будет весьма ограничена. Данную схему целесообразно применять для многоэтажных зданий (от трех и выше).

Вертикальный тип разводки позволяет исключить из схемы использование циркуляционного насоса. Такое решение может быть применено и для частных домов. Следует учитывать, что данную систему нельзя будет масштабировать, а регулировать тепло в каждой из комнат не удастся.

Вертикальная разводка бывает верхнего и нижнего расположения. Каждой из разновидностей характерны некоторые особенности. При верхнем типе вертикальной разводки, подача будет осуществляться с чердака, на которому будет расположена специальная емкость. Из нее теплоноситель будет поступать в стояки, подводящие тепло к радиаторам.

Нижний тип вертикальной разводки характеризуется наличием емкости в подвальном помещении, откуда жидкость будет поступать в стояки. Далее по стоякам среда движется вверх, через радиаторы отопления в каждой из квартир. Если такую разводку монтировать по двухконтурной схеме, ее тепло в радиаторах можно будет регулировать. В одноконтурной системе вертикальной разводки регулировать теплоотдачу не получится.

Основным преимуществом является легкость монтажа и малое количество материала, требуемого на разводку по системе. К недостаткам относится неравномерность распределения тепла, отсутствие возможности регулировать температурный режим, а также низкая теплоотдача.

Система отопления «Паук»

Эта система относится к одноконтурному отоплению естественного типа циркуляции. В данный момент, данная разновидность разводки признана морально устаревшей и используется в отдаленных населенных пунктах, где могут возникнуть трудности с энергоснабжением.

Название схема подключения получила от внешнего вида, напоминающего паука. Котел при этом устанавливается в чердачном помещении, а от него отходят стояки. Установка, в основном, производится своими силами.

Система отопления Паук

Однотрубная система «Ленинградка»

«Ленинградка» признана наиболее надежной системой отопления. Относится также к естественному типу циркуляции. Учитывая легкость сборки, соотношение цены и качества, и эффективность нагрева помещения – это оптимальный вариант разводки на данный момент. Такая схема представляет собой систему из последовательно соединенных батарей отопления с одной трубой. Нагрев теплоносителя осуществляется с помощью котла. Этот вариант идеально подходит для небольших коттеджей с использованием насоса для циркуляции жидкости.

Одноконтурная система отопления в частном доме

Как уже говорилось ранее, система отопления с одним контуром отличается простотой и удобством монтажа, малыми затратами на материалы и существенную экономию электроэнергии при естественном типе циркуляции. Этот вариант доступен для установки в загородных домах, а также в отдаленных пунктах, где возможны перебои с электроэнергией.

Если рассмотреть недостатки этого вида отопления, то можно выделить неравномерность распределения тепла во всех помещениях. Так, помещение, которое находится ближе к котлу, будет всегда теплее, чем самое отдаленное от него. Это происходит из-за того, что при прохождении жидкости по трубам возникают тепловые потери.

Одноконтурная система отопления в частном доме

Одноконтурная система отопления в двухэтажном доме

Если рассматривать схемы отопления в двухэтажных домах, то самым простым и в тоже время эффективным выбором будет схема «Ленинградка». Система монтируется без всяких сложностей своими руками. Она достаточно экономична при работе на котле газовом или электрическом, а также при печном отоплении. При выборе данной разводки для двухэтажного дома, можно добиться двухкратного сокращения числа необходимых на монтаж материалов, по сравнению с двухконтурной системой отопления. К положительным сторонам также можно отнести:

  1. Бюджетность и малая трудоемкость при монтаже.
  2. Ремонтопригодность
  3. Позволяет не нарушать интерьер комнат.
  4. Возможность подключения к системе контуров теплых полов.

Одноконтурная система отопления в двухэтажном доме

Такую систему легко спрятать под полы или провести разводку под ними. Трубы можно располагать как в вертикальном, так и горизонтальном положении. Однако систему в случае двухэтажного дома, нужно будет дополнить циркуляционным насосом. К недостаткам следует отнести:

  1. Необходимость проведения сварочных работ и тестирования всех соединений.
  2. Неравномерность отдачи тепла от радиаторов в разных комнатах.
  3. Невозможность подключения теплых полов при горизонтальной разводке.

В заключение, отметим, что принцип действия однотрубной отопительной системы основан на том, что жидкость в разогретом состоянии более легкая и вытесняется в верхнюю точку системы холодной водой. Теплоноситель при остывании перетекает вниз, через все радиаторы отопления, отдавая тепло в комнату. Именно поэтому, расположенные на отдалении от котла радиаторы, нагреваются меньше. Это является самым серьезным недостатком одноконтурной системы.

Стоит обратить внимание, что однотрубная система не позволяет регулировать объем поступающей жидкости в радиаторы.

Для того, чтобы разность температур была компенсирована, радиаторы, расположенные ближе к котлу, необходимо сделать меньшей площади, в то время как радиаторы, отдаленные от нагревателя следует приобретать с большим числом секций. Увеличить эффективность одноконтурной системы можно установкой циркуляционного насоса (интенсивное поступление жидкости под давлением в радиаторы отопления) и правильной установкой радиаторов. В последнем случае, это позволяет снизить теплопотери при установке ближних к котлу батарей в самых теплых помещениях, с минимумом окон. В тоже время, для более эффективного нагрева, просто устанавливаются большие радиаторы.

Одноконтурная система очень популярна. Она имеет широкое применение, благодаря ряду неоспоримых преимуществ:

  1. Низкая стоимость монтажа – минимальное количество труб и фурнитуры, отсутствие затрат на вызов специальных бригад (все можно сделать своими руками)
  2. Эстетичный вид – интерьер не нарушается, видна только одна труба, которую также можно спрятать под пол или забетонировать.
  3. Выбор потока горячей воды осуществляется наличием ручных или автоматических кранов.
  4. Укладка трубы под межкомнатными дверями .

Таким образом, данная система широко используется в частных домах и коттеджах.

Ссылка на основную публикацию
