Протерм: ошибка f28

Содержание

Какие бывают ошибки и неисправности в газовых котлах Protherm: коды, как запустить и что делать, если прибор не запускается

Газовые котлы Protherm являются качественными, но относительно недорогими теплотехническими установками для массового потребителя.

В данном случае ценовая политика никак не отражает возможности или функционал оборудования, поскольку практически все детали использованы от флагмана европейской теплотехники — фирмы Vaillant, дочерним предприятием которой является компания Protherm.

Словацкие котлы предназначены для реализации в России, поэтому они сразу адаптируются к специфическим технологическим условиям — работе в сложных климатических условиях (с повышенными нагрузками), с перепадами давления воды или газа, электропитания.

Для того, чтобы своевременно оповещать пользователя о возникших отклонениях, разработана система самодиагностики.

Рассмотрим этот вопрос внимательнее.

Основные ошибки и неисправности в газовых котлах Protherm

Все возможные проблемы постоянно мониторят датчики системы самодиагностики. Это группа терморезисторов и прочих элементов, срабатывающих при изменении заданного режима работы.

Сигнал с датчика проходит на электронную плату управления, которая тут же дает оповещение на дисплей. Появляется буквенно-числовой код, например F 01 или F 28 .

Каждое сочетание обозначает ту или иную ошибку, т. е. отказ или выход из строя соответствующего узла агрегата.

ВАЖНО!

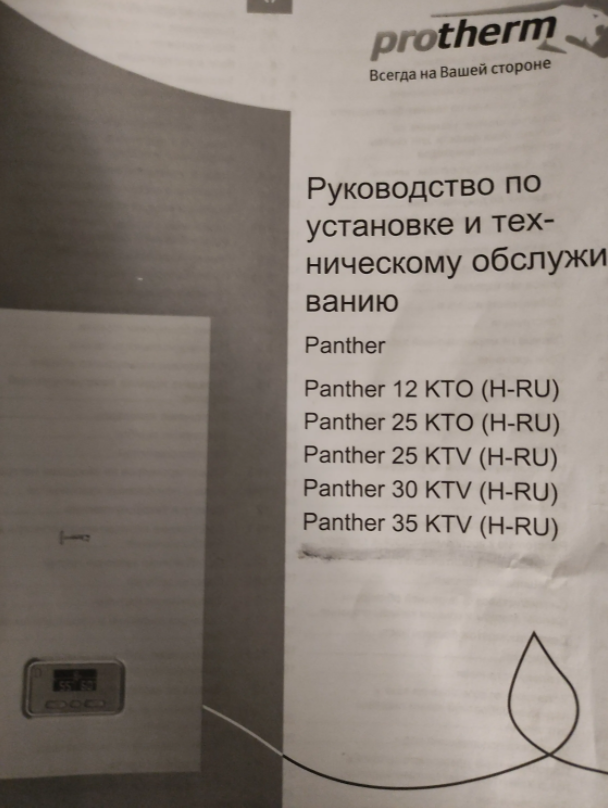

Полный перечень ошибок, достаточно длинный, изложен в инструкции, которую рекомендуется держать под рукой для оперативного определения проблемного узла.

Работа газового котла целиком построена на использовании горелки. Это основной и наиболее ответственный узел аппарата, поскольку именно горелка выполняет главную задачу и является источником максимальной опасности.

Это определяет степень контроля за ее работой со стороны автоматики котла . Кроме этого, повышенному вниманию подвергается состояние отопительного контура (наличие и давление воды), система дымоудаления.

Система самоконтроля котлов Protherm включает в свой перечень несколько десятков позиций, большинство из которых определяют состояние газовой аппаратуры и системы дымоотведения как направлений повышенной опасности. Однако, не оставлены без внимания и менее важные элементы.

Как запустить самодиагностику

Система самодиагностики работает в постоянном режиме. Запуск происходит одновременно с запуском котла, а остановить работу системы можно только вместе с остановкой агрегата. Поэтому никаких специальных действий для включения самодиагностики не требуется .

Необходимости в специальном обращении к системе не имеется, при возникновении неполадок она сама тут же заявит об этом, а если никаких оповещений не приходит — значит, котел работает в штатном режиме, проблемных точек не обнаружено.

Все основные коды и их расшифровка



Рассмотрим основные коды ошибок котлов Protherm :

Код Расшифровка
F00 Потеря давления ОВ
F01 Погасло пламя на горелке
F02 Отказ термодатчика отопления
F03 Перегрев котла
F04 Отказ датчика ГВС
F05 Другие неполадки
F06-07 Отказ датчика тяги
F08 Отказ газового клапана
F09 Обрыв заземления вытяжки
F10 Неисправность или КЗ датчика температуры прямой линии
F11 Неисправность или КЗ датчика температуры обратной линии
F12-13 Неисправность или КЗ датчика температуры бойлера ГВС
F14 КЗ датчика коллектора
F15 КЗ датчика дыма
F16 КЗ датчика тяги
F18 КЗ заземления бойлера
F19 КЗ датчика вытяжки
F20 Перегрев, аварийное отключение
F21 Отключение котла из-за превышения параметров
F22 Низкий уровень воды
F23 Большая разница температур прямой и обратной линий ОВ
F24 Быстрое повышение температуры ОВ
F25 Превышение температуры воды на подаче
F27 Паразитное пламя (сигнал о несуществующем пламени на горелке)

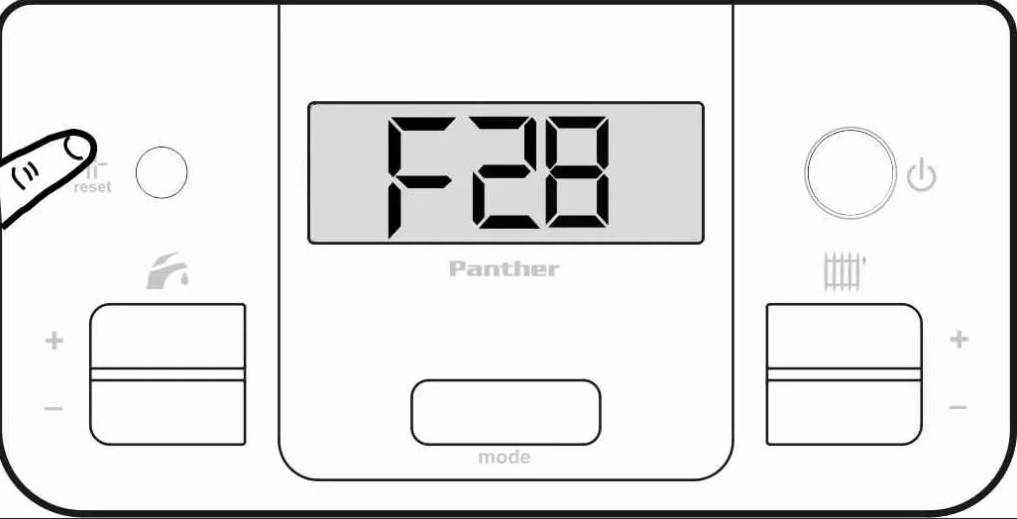

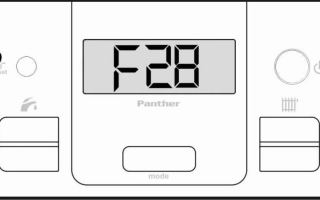

F28 Неудачный розжиг горелки
F29 Потеря пламени на горелке
F35 Сбой в системе вывода дымовых газов
F37 Скорость вращения вентилятора превышает номинальное значение
F81 Неисправность циркуляционного насоса

Полный перечень кодов имеется в руководстве пользователя. На практике возникает лишь несколько ошибок (или вовсе не возникает), но вариантов проблем может быть очень много.

Устранение дефектов в работе

Обычно появление ошибки еще не означает поломку котла. Возможно ложное срабатывание датчика в ответ на скачок напряжения или по иным причинам.

Поэтому первой реакцией на появление ошибки бывает ее сброс и перезапуск котла. Если ошибка появляется вновь и вновь, необходимо принимать более действенные меры.

Рассмотрим способы устранения наиболее распространенных ошибок :

  • F03 . Перегрев котла. Температура ОВ поднялась до предельных 95°. После снижения температуры запуск котла произойдет самостоятельно. Если ошибка повторяется, надо перезагрузить тепловой предохранитель.
  • F04 . Выход из строя датчика ГВС. Проверить контакты, почистить их от окислов. В крайнем случае заменить датчик.
  • F10-11 . Отказ датчиков температуры ОВ подачи или обратки вызывает отключение котла из-за невозможности контролировать степень нагрева системы. Проверить состояние датчиков, почистить контакты, в случае повторения проблемы — заменить неисправный элемент.
  • F20 . Перегрев котла может случиться по разным причинам. Чаще всего виной становится слабая циркуляция из-за поломки крыльчатки насоса. Также нередко затрудняется нагрев воды из-за наслоений на стенках трубопроводов. Датчики не подтверждают достижение заданной температуры, а снаружи теплообменник уже слишком горячий. Решением вопроса станет промывка теплообменника.
  • F28 . Проверить наличие газа в магистрали. Зачистить электрод ионизации с помощью мелкой наждачной бумаги. Проверить состояние заземляющего контура котла. Если все эти меры не дают положительного результата, искать причину в электронной плате котла. Чаще всего приходится ее менять.
  • F62 . Неисправность газового клапана. Требуется обслуживание, очистка и смазка устройства. Возможны также проблемы с электронной платой управления.
  • F75 . Проблемы с датчиком давления. Проверить общее давление в системе. Обследовать состояние насоса. Спустить воздух в радиаторах при помощи крана Маевского.

Полный перечень проблем и способов их устранения приводить нецелесообразно, поскольку в самом наименовании ошибки чаще всего кроется подсказка, как ее исправить. Преобладающим видом решения проблемы является замена ненадежного элемента.

Как включить

Запуск котла осуществляется нажатием круглой кнопки «главный выключатель» справа от дисплея.

Начинается подача электропитания ко всем системам котла. бычно котел при этом находится в режиме ожидания, т.е. подготовка теплоносителя и ГВС не производится. На дисплее отображается текущее состояние аппарата, поэтому пользователь сразу может определить, что в данный момент делает автоматика котла.

Для запуска процесса надо установить температуру ОВ или ГВС, после чего произойдет запуск горелки и начнется нагрев теплоносителя .

Эти действия будут сопровождаться характерными звуками работы насоса,движения воды,запуска горелки.

Остановка котла производится простым нажатием главного выключателя.

Не запускается

Причин, по которым не зажигается котел, может быть несколько. Самая простая из них — неправильно присоединен кабель питания.

Котлы Protherm фазозависимы, т. е. фаза обязательно должна быть подключена к определенному электроду .

Те же требования к электродам «ноль» и «земля». Проблема решается просто — надо перевернуть вилку в розетке, или поменять местами электроды, если конструкция вилки не позволяет менять ее положение.

Другими причинами невозможности запуска котла могут быть :

  • Отсутствие напряжения в сети.
  • Отсутствие или крайне низкое давление газа.
  • Отказ или поломка автоматики (платы управления),
  • Короткое замыкание одного из датчиков, способных блокировать аппарат.

Все эти причины способны блокировать запуск и удерживать проблему, пока она не будет устранена. Поиск надо производить поэтапно, от наиболее простых причин к более сложным.

ОБРАТИТЕ ВНИМАНИЕ!
Не рекомендуется самостоятельно вмешиваться в состояние электроники или автоматики котла, особенно, если он под гарантией. Все вопросы решать только при участии техников из сервисного центра.

Почему растет давление в приборе

Подъем давления — крайне опасная ситуация, чреватая механическими поломками и даже взрывом.

Жидкость несжимаема, она заполняет весь объем трубопроводов. Если на манометре давление подошло к 3 мБар и продолжает расти, пора принимать меры.

Одна из причин — выход из строя расширительного бака. При нагреве жидкость расширяется, и ее объем увеличивается на 4% .

Нормально функционирующий расширительный бак поглощает эти лишние проценты, но, если он уже полон, излишкам жидкости попросту некуда деться. Определить такую ситуацию можно по состоянию клапана сброса — из него постоянно будет сочиться ОВ.

Основная поломка расширительного бака — разрыв мембраны . При нем вода наполняет бак полностью, не оставляя места для размещения расширившейся жидкости. Выходом будет замена мембраны или всего расширительного бака.

Возможна еще одна причина — не закрыт или вышел из строя кран подпитки. Вода продолжает поступать в систему, повышая давление.

Необходимо проверить состояние крана и перекрыть или заменить его. Следует проверить состояние всей запорной арматуры, прочистить сетчатый фильтр. Возможны также проблемы с автоматикой котла, которые решаются только с помощью специалиста из сервисного центра.

Почему падает давление

Падение давления свидетельствует о наличии утечки. Она может быть не только в котле, но и в любом месте системы — радиаторах, трубопроводах, кранах и т.д. Нередко причиной оказывается вышедший из строя клапан сброса, постепенно выпускающий воду из системы в канализацию.

Способом решения проблемы является поиск, обнаружение проблемного элемента, провоцирующего утечку, и его ремонт или замена.

Как подключить к электричеству

Электроника газовых котлов требовательна к правильному присоединению фазы, ноля и заземляющего электрода.

Если при подключении перепутаны контакты, котел не запустится. Поэтому важно использовать специальную вилку с розеткой, не дающие возможности подключить аппарат другим способом. При проведении кабеля надо проконтролировать правильность распределения электродов в розетке.

Для проверки используют отвертку-пробник или другие специальные приборы.

Подключение комнатного термостата

Комнатный термостат позволяет более точно настраивать микроклимат в помещении . Его датчик проверяет температуру воздуха, что дает более верные результаты, чем проверка температуры ОВ, которую производит электроника котла.

Использование комнатного термостата позволяет отключать котел при достижении заданных значений, когда собственные датчики аппарата еще не готовы давать команду на прекращение нагрева.

Термостат включается в специальный разрыв платы управления, контакты которого по умолчанию замкнуты перемычкой.

Для подключения котел отключают, открывают крышку и удаляют перемычку . Затем в нужном порядке присоединяют комнатный термостат и производят пробное включение.

Если устройство работает нормально, крышку закрывают и переходят к дальнейшей эксплуатации котла с дополнительным приспособлением. Если обнаружились неполадки, их немедленно устраняют.

ВАЖНО!
Подробная инструкция по подключению комнатного термостата имеется как на самом устройстве, так и в инструкции пользователя к котлу. Действовать наугад ни в коем случае нельзя.

Полезное видео

В данном разделе вы сможете подробнее узнать о котлах и терморегуляторах для них, а также как устранить те или иные проблемы:

Заключение

Ошибки и неисправности газовых котлов необходимо обнаруживать и устранять на самых ранних стадиях.

Газовое оборудование представляет собой серьезную опасность, поэтому медлить с исправлением состояния аппаратуры нельзя — это чревато весьма серьезными последствиями.

Кроме того, отопительные агрегаты выполняют ответственную функцию и не должны работать в неисправном виде — можно остаться в мороз вовсе без обогрева.

Поэтому задача постоянного самоконтроля всех узлов и деталей газового котла стоит максимально остро и рассматривается как первоочередная.

Своевременное выявление отклонений от нормы дает возможность исправить положение на ранних стадиях, когда можно обойтись меньшими потерями и расходами.

Такой подход позволяет сберечь аппарат и сохранить работоспособность всей отопительной системы.

Коды ошибок газовых котлов Протерм – неисправности и способы устранения

Устройство и принцип работы котлов Протерм

Рассмотрим подробнее наиболее популярные модели производителя Protherm.

Протерм Гепард 23 МТВ (MTV)

Эта модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащена функцией нагрева жидкости для хозяйственных нужд, мощность устройства 23 кВт. На рынке существуют две модификации модели, естественный (МОВ) и принудительный (МТВ) отвод продукта сгорания.

Предусмотрено управление работой котла при помощи комнатного термостата или температурного наружного датчика. Конструкцией предусмотрен жидкокристаллический дисплей, при помощи которого и происходит контроль за работой устройства.

Гепард 23 МТВ не нуждается в подключении к дымоходной системе, поскольку имеет коаксиальную систему дымоотведения, что дает возможность монтажа в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.

Котел Протерм Гепард 23 МТВ

Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модуляционной горелки. Вода приобретает заданную температуру по истечению 3-х секунд после открытия крана, КПД составляет 91%.

Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов — очень прост в эксплуатации, при работе не загрязняет окружающую среду, доступная цена.

Протерм Рысь

Способ монтажа настенный, котел предназначен для отопления помещения и подогрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. Благодаря принудительному выводу продуктов горения, существует возможность монтажа в помещении без оборудованного дымохода, или если нет технической возможности его там обустроить.

Котел Протерм Рысь

Невзирая на небольшую стоимость, имеет хороший коэффициент полезного действия 94%, при этом расход топлива небольшой. Имеет два режима работы: экономный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.

Контроль температуры нагрева воды осуществляется при помощи датчика NTC, который установлен на выходе из вторичного теплообменника. Оборудован трехступенчатым циркуляционным насосом, предусмотрена защита от замерзания при понижении температуры ниже 5 градусов.

Протерм Скат

Модельный ряд 6 кВт, 9 кВт, 12 кВт, 18 кВт, электрический котел, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для отапливания небольших площадей.

Котел Протерм Скат

Устройство одноконтурное, предназначено для обогрева помещения, КПД составляет 98%, подключается к сети 220 В. Благодаря большому количеству функций, есть прекрасная возможность дистанционного управления.

Протерм Медведь 40 KLOM

Это наиболее популярная модель в данной линейке напольных чугунных газовых котлах, так же, как и модели Протерм КЛОМ 20, 30,40,50. Данная модель часто используется вместе с твердотопливным котлом, как дополнительный отопительный прибор.

Котел Протерм Медведь 40 KLOM

Несомненный плюс — это простота использования, высокий КПД 92%.Также в серии Медведь существует линейка Протерм 40 KLZ, который оснащен встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно сокращает затраты, связанные с ремонтом.

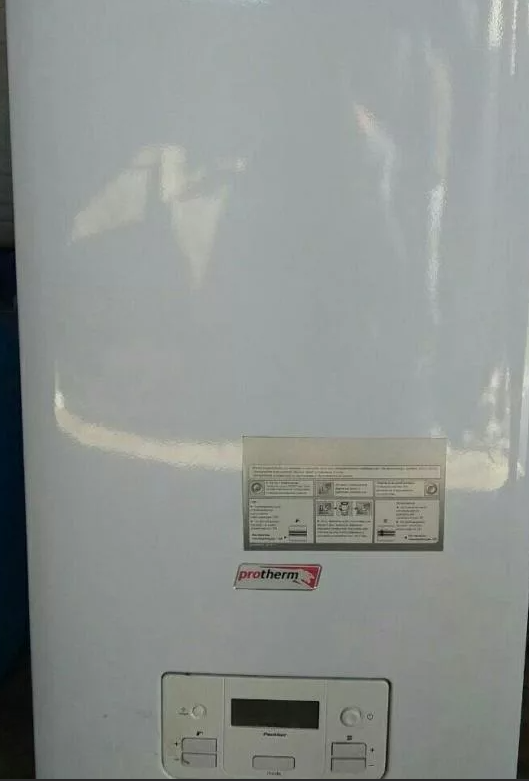

Протерм Пантера (Panthera)

Предназначена для отапливания офисов, домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 метров квадратных.

Может работать с низким давлением, наличие защиты от замерзания отопительной системы, имеет высокую степень безопасности. Благодаря дисплею, есть возможность отслеживать работу котла.

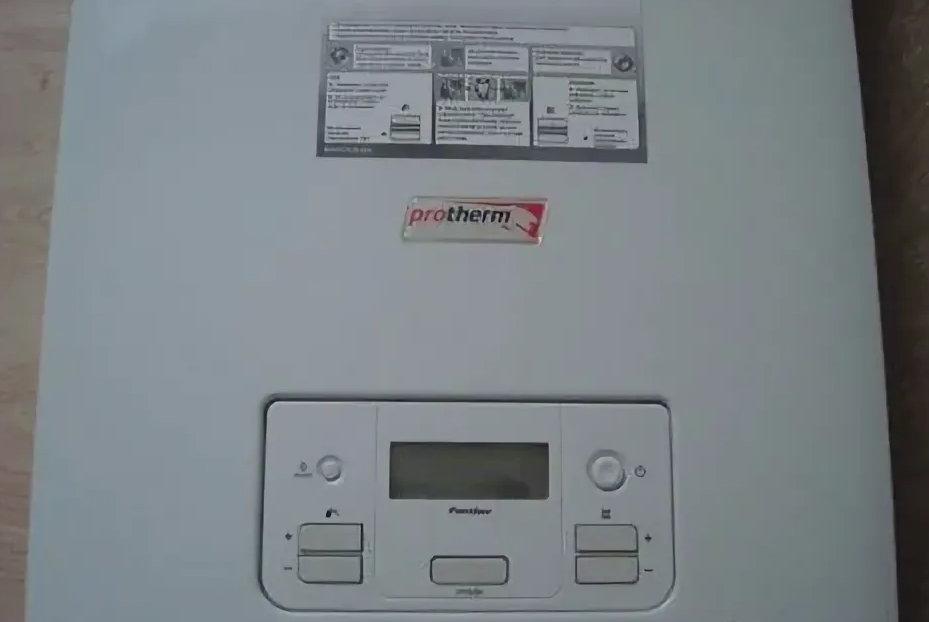

Котел Протерм Пантера

Конструкцией предусмотрены два теплообменника, один для обеспечения тепла в системе отопления, другой для горячей воды. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим “комфорт”, при его включении с крана течет горячая жидкость уже через 2 секунды. Есть система самодиагностики.

Протерм Ягуар

Относится к самым недорогим моделям настенных газовых котлов, предназначен для квартиры или жилого дома. Возможны два варианта мощности 11 и 24 кВт, пропускная способность 10 литров за минуту, наличие автоматической модуляции пламени, независимая работа двух контуров.

Котел Протерм Ягуар



Основные коды ошибок

Далее рассмотрим основные неисправности газового котла Протерм, коды ошибок и возможные варианты их исправления.

f1

Ошибка F1 (ф1). Потеря пламени, происходит блокировка розжига и прекращается подача газа к газовому клапану. Это происходит, когда плата не получает сигнал о присутствии пламени от электрода ионизации, при этом газовый клапан открыт, срабатывает защитный механизм и котел отключается.

Так же причиной может быть недостаточное давления газа. Для устранения нажмите кнопку перезапуска, и проверьте открыт ли газовый кран, и нелишним будет проверить вилку в розетке, переверните ее, поменяв полярность.

Также часто ошибка F01 обозначает перегрев термостата, для устранения попробуйте нажать на нем кнопку перезапуска. Эта проблема очень часто возникает в модели Протерм КЛОМ.

f2

Ошибка f2 (ф2). Вышел из строя датчик температуры отопительного контура, либо температура теплоносителя опустилась ниже 3-х градусов. В устройстве включается блокировка, поскольку возможно образование льда. Зачастую это свидетельствует о выходе из строя датчика, проверьте его и по необходимости замените новым.

Датчик температуры отопительного контура

Однако такая ситуация может быть вызвана пуском устройства в зимнее время года, когда действительно в системе недостаточная температура. Для того, чтобы запустить систему, повысьте температуру в системе.

f3

Ошибка f3 (ф3). Эта ошибка сигнализирует о перегреве котла и означает, что достигнут допустимый критический максимум в 95 градусов, срабатывает защита и котел автоматически отключается.

Подождите, когда температура снизится ниже этого показателя, котел самостоятельно запустится. Если снова произойдет подобная ситуация, перезапустите тепловой предохранитель.

f4

Ошибка f4. Вышел из строя датчик ГВС, когда происходит эта поломка, котел в обычном режиме работает на нагрев отопительного контура, прекращается нагрев жидкости для бытовых нужд. Зачастую такая поломка свидетельствует либо о том, что датчик вышел из строя и нуждается в замене, либо окисление контактов, зачистите и просмотрите их.

f5

Ошибка f5. Поломка внешнего температурного датчика. При подобной неисправности устройство работает, однако температурный контроль осуществляется термодатчиком котла. Для устранения проверьте, не произошел ли механический обрыв в цепи котел-датчик, если обрыва нет, необходима его замена.

Термодатчик котла Протерм



f6

Ошибка f6 (ф6). Свидетельствует об обрыве датчика отходящих газов. Прозвоните соединительные провода между датчиком и платой. Возможно, плата вышла из строя, отдайте ее на диагностику в сервисный центр, или неисправен сам датчик. Эту поломку может вызывать неисправный трансформатор розжига, проверьте его.

f7

Ошибка f7.  В инструкции ошибка описывается, как разрыв связи. Этот разрыв может быть где угодно, и означает, что при подключении к контроллеру не приходит сигнал от одного из элементов, или не хватает напряжения на клемме в плате управления.

Нужно визуально осмотреть все провода, прозвонить их на разрыв, проверить все разъемы. Также возможно вышла из строя сама плата и нуждается в ремонте. Если не удалось ничего обнаружить, обратитесь за квалифицированной помощью к специалисту.

f8

Ошибка f8 Сигнализирует о размыкании цепи NTC датчика и заземлением бойлера ГВС. Прозвоните данную цепь соединений, отсоедините и вновь соедините данные элементы, так как возможно отошли контакты. Если данные манипуляции не дали результата, замените датчик.

f10

Ошибка f10. Свидетельствует о коротком замыкании NTC датчика температуры на подающей линии.

Эта неисправность высвечивается на дисплее, если:

  • Произошло короткое замыкание в NTC  приборе инсталлированного на входе ОВ. В данной ситуации нужна его полная замена.
  • Также возможна, если уровень напряжения в цепи снизился до 0,40 В.
  • Произошло КЗ в штекере устройства. Что делать в данной ситуации? Только его полная замена, ремонту не подлежит.

f15

Ошибка f15. Короткое замыкание датчика обратной тяги. Контроллер продуктов горения  находится вверху котла, он соединен с трубочками вентилятора.

Необходимо разобрать, прочистить все клеммы, из трубки удалить отложившиеся образования. Если данная процедура не принесла результата, потребуется  замена на новый прибор.

f20

Ошибка f20 (ф20). Произошла сработка предохранительного температурного ограничителя. Возможно неправильное подключение температурного датчика подающей линии, из-за этого температура повысилось выше допустимой нормы (95 градусов) или произошел разрыв в цепи.

Температурный ограничитель газового котла

Прозвоните ее, если не обнаружили неисправности, попробуйте переподключить его. Проверьте, исправен ли насос, выполните выпуск воздуха. Если у вас не получилось самостоятельно решить эту проблему, обратитесь за помощью к специалисту.

f22

Ошибка 22. Данная проблема сигнализирует о низком давлении жидкости в отопительном контуре менее 0,3 бар.

Возможные причины этого:

  • Неисправность датчика давления жидкости. Необходимо заменить.
  • Неисправность либо блокировка насоса, либо его работа не отрегулирована. Прочистите его, и проверьте на предмет исправной работы.

Долейте в систему жидкости. Проверьте на герметичность все элементы, так как давление может падать из-за течи, если ее обнаружили, устраните.

f23

Ошибка f23. Превышение допустимого уровня разницы температуры подающей с обратной линиями.

Это могло произойти в результате следующего:

  • Неисправности насоса, проверьте его, при необходимости замените.
  • Возможно,  неисправность в датчиках, проверьте их, замерьте их сопротивление.

f24

Ошибка f24. Низкий уровень жидкости в отопительном контуре, температура растет очень стремительно.

Возможно, это произошло из-за:

  • Блокировки насоса, или его недостаточной производительности.
  • Произошло завоздушивание системы, и, как следствие этого, снизилось давление, продуйте ее.
  • Перекрытие магистрали. Посмотрите, открыты ли все краны в системе.

f25

Ошибка f25. Произошла сработка системы защиты от проникновения угарного газа в помещение. Почему отключается котел? При возникновении данной неисправности происходит размыкание контактов реле, вследствие нарушения циркуляции воздушного потока.

Причиной может быть:

  • Разгерметизация соединений дымохода, нарушение его стыков.
  • Также проверьте исправность термостата при помощи мультиметра на короткое замыкание или обрыв.
    Термостат котла Протерм
  • Проверьте исправность вентилятора.
  • Проверьте тягу и приточную вентиляцию.
  • Возможен сбой в работе платы управления.

f28

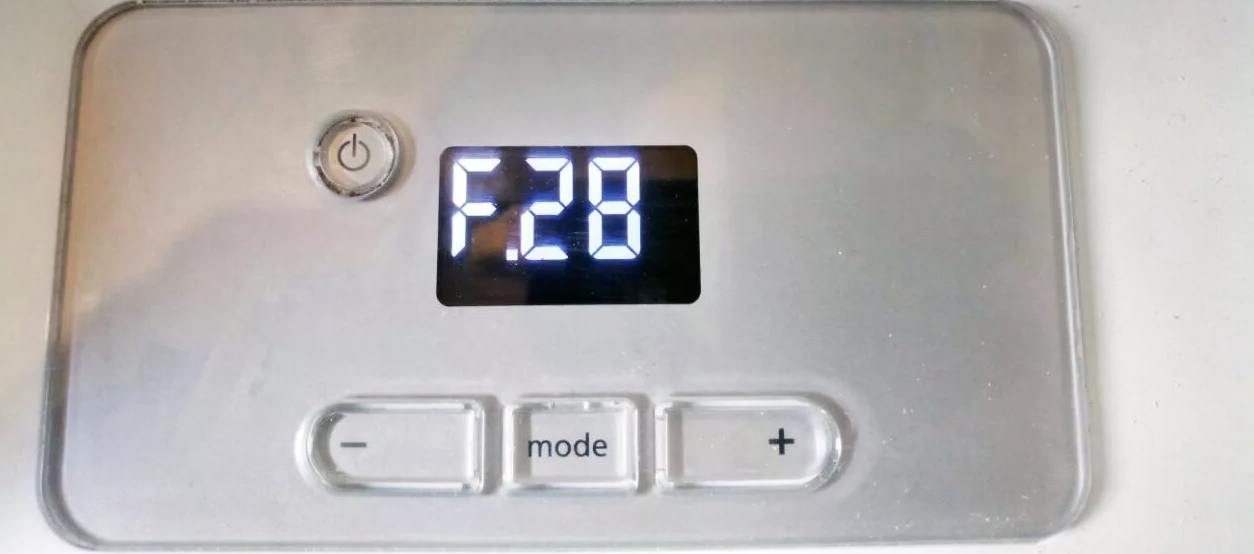

Ошибка f28 (ф28). Загасание пламени при включении.

Возможны следующие причины данной неисправности:

  • Нарушение при подаче газа. Низкое давление в системе, проверьте открыт ли газовый кран. Присутствие воздуха в системе, необходимо несколько раз произвести перезапуск. Неправильная настройка газовой системы.
  • Неисправен электрод ионизации, произведите очистку мелкозернистой наждачной бумагой, возможно скопление сажи.
  • Проверьте заземление аппарата. А также возможным решение данной проблемы станет вытащить и вставить розетку другой стороной (поменять полярность).
  • Вышла из строя электронная плата. Нуждается в замене.
    Плата котла Протерм

Нелишним будет и произвести чистку всей запальной группы, в том числе и горелок.

f29

Ошибка f29 (ф29). Угасание пламени во время работы котла.

Рассмотрим возможные причины:

  • Отсутствует подача газа к котлу. Возможно, нет газа в магистрали, необходимо обратиться в службу газа.
  • Проверьте заземление устройства, фазу, ноль.
  • Так же причина может быть в засорении горелки, для этого снимите кожух с котла, открутив два болта. Далее просмотрите состояние горелки, если необходимо, прочистите ее.

f33

Ошибка f33 (ф33). Срабатывает противоморозная защитная система в вентиляторе. Контакт в реле не замыкается.

Возможна по нескольким причинам:

  • Неисправность прессостата, проверить сопротивление на короткое замыкание и обрыв.
    Прессостат газового котла
  • Посмотрите целостность вентилятора и вентиляционной системы в целом. Также возможно нарастание сосулек и инея в дымоходе, если это произошло в зимний период.

f55

Ошибка f55. Неисправность датчика угарного газа.

Необходимо проверить следующее:

  • Состояние контакторров и реле. Если обнаружили залипание, тогда при помощи мелкозернистой наждачной бумаги зачистите их и обезжирьте.
  • Возможно, неисправна плата управления и она нуждается в замене.

f62

Ошибка f62. Неисправен газовый клапан.

Что нужно сделать:

  • Попробуйте перезапустить при помощи клавиши “перезапуск”.
  • Осмотрите на предмет герметичности газовую арматуру и соединения.
  • Вышла из строя электроника. Потребуется замена платы.
  • Переберите, очистите и промажьте газовый клапан.

f63

Ошибка f63. Поломка платы памяти.

Ремонт:

  • Попробуйте восстановить настройки мощности устройства при помощи клавиш “плюс” и “минус” на BAR, затем зажмите клавишу “ок” и удерживайте ее до появления 0 на дисплее. После, при помощи клавиши “плюс” установите 93, нажмите “ок”.Сделайте выбор в соответствии с мощностью вашего котла 1-6 кВт, 2-9 кВт, 3-12 кВт, 4-14 кВт, 5-18 кВт, 6-21 кВт, затем нажмите на “ок” и “плюс” одновременно. Затем, спустя минуту, отключите котел полностью, подождите 5 минут и включите его вновь.
  • Вы можете самостоятельно установить новую плату, а если это не дало требуемого результата, необходимо обратиться в сервисный центр для решения данной проблемы.

f72

Ошибка f72. Разница в показаниях датчиков протока и обратной линии. Каждые 24 часа или во время запуска котел проводит самодиагностику (тестирование системы), данный тест не был успешным. Котел сравнивает показания данных датчиков.

Причина может крыться в следующем:

  • Неисправность контрольной платы.Нужна ее замена.
  • Неисправен насос или забит. Проверьте корректность его работы.
  • Некорректная работа одного или двух датчиков. Произведите их тестирование и осмотр, просмотрите визуально нет ли обрыва или возможно отошел контакт.
  • Забился теплообменник. Ну тут понадобится его прочистка, можно использовать покупные реагенты или приготовить самостоятельно раствор из лимонной или уксусной кислоты.
    Теплообменник котла Протерм
  • Забился фильтр. Прочистите все водяные фильтры.
  • Закрыт кран.

f73

Ошибка f73 Свидетельствует о не подключении или коротком замыкании в датчике давления.

Проверьте следующее:

  • Подключен ли датчик, и подключен ли он верно. Попробуйте изъять его и установить на прежнее место повторно.
  • Протестируйте при помощи мультиметра его на обрыв или замыкание.

f75

Ошибка f75 (ф75) Повторяющаяся неисправность в датчике давления. После того, как насос запускался пять раз и давление не превысило нормы 50 мбар.

Возможные причины:

  • Проверьте работоспособность датчика давления и исправен ли насос.
  • Возможно завоздушивание труб отопительного контура.
  • Недостаточное давление жидкости в системе.

f83

Ошибка f83 Свидетельствует об отсутствии теплоносителя, не происходит повышение температуры при включении горелки. Возможно завоздушивание контура.

Что нужно сделать:

  • Наполните систему жидкостью.
  • Выполните проверку на предмет течи расширительный бак, при необходимости произведите ремонт или замену.
  • Проверьте систему на предмет течи. Если течь обнаружена, устраните.

f84

Ошибка f84. Свидетельствует об устойчивой  разнице температуры между датчиками NTC2 и NTC5.

Исправление ситуации:

  • Проверьте правильность подключения данных приборов.
    Схема котла Протерм Пантера
  • Прозвоните их на предмет исправности. Если они неисправны, замените.

f85

Ошибка f85. Неисправны датчики подачи и обратки.

В таком случае:

  • Посмотрите, может, отошли контакты.
  • Выполните перезапуск устройства.
  • При понижении температуры в контуре котла ниже 3 градусов произошла блокировка. Повысьте температуру носителя.

Другие неисправности

Ошибка 00

Неисправность температурного датчика (отключение).

Выводы подключения котла Протерм Скат

Что нужно предпринять:

  • Нужно переподключить его.
  • Просмотрите его контакты, если нужно, зачистите.
  • Проверьте его работоспособность, при необходимости замените.

Ошибка а6

Возникает из-за низкой температуры воздуха в помещении, где выполнен монтаж котла, попросту говоря, в котельной. Для ее устранения повысьте температуру путем установления в котельной радиатора.

Ошибка f04

Сигнализирует о неполадках с ионизацией. Выполните перезапуск устройства, и посмотрите, не закрыт ли газовый вентиль.

Ошибка f05

Говорит о недостаточном количестве воздуха для работы котла. Проверьте не забит ли дымоходный канал, достаточная ли тяга, откройте окно в помещении, где установлен котел.

Котлы Protherm: причины поломок и тонкости ремонта

Словацкая марка Protherm довольно быстро завоевала отечественный рынок, и все это благодаря внедрению самых современных разработок, применяемых к выпускаемым агрегатам. Каждый рабочий на сборке лично отвечает за свой фронт работ и несет персональную ответственность за качество собранного прибора.

Особенности

Любое оборудование для отопления не сможет эксплуатироваться, долгое время обходясь без качественного сервисного обслуживания опытными специалистами. Необходимо время от времени прочищать устройство от скопившихся там накипи и гари, а также проводить диагностику, направленную на поиск проблем, что могут быть связаны с автоматикой и иными частями этой системы. В сегменте настенных установок Protherm – один из наиболее популярных приборов в нашей стране.

Данный бренд имеет огромную востребованность из-за:

  • невысокой цены;
  • простоты в управлении;
  • отличного качества;
  • ремонтопригодности;
  • огромного числа сервисов.

Protherm выпускает целый набор устройств как для отопления, так и для снабжения водой жилищ любых площадей. Бренд известен изготовлением качественных блоков для управления и компонентов автоматики для комфортного управления приборами, а также их экономичной эксплуатации. Но даже устройства, имеющие наивысшие стандарты качества, иногда попадают в ситуации, когда внезапно понадобится ремонт котлов «Протерм».

Допускать к этим устройствам можно только тех мастеров, что обладают всеми необходимыми навыками ремонтных работ и огромным багажом знаний о характерных особенностях агрегатов этого бренда.

Модели

Самыми интересными моделями бренда считаются:

«Гепард»

Эту модель газового агрегата двухконтурного типа можно отнести к изделиям с доступной стоимостью. На рынке можно без труда отыскать 2 популярные модификации модели – одна с отводом продуктов сгорания топлива обычного типа (МОВ) и вторая – с отводом принудительного типа (МТВ). Здесь есть управление изделием внутренним термодатчиком или специальным датчиком температур, размещаемым снаружи. В конструкцию включен ЖК экран, при управлении которым и осуществляется контроль за функционированием прибора. Его не нужно подсоединять к дымоходу, так как изделие имеет систему отведения дыма коаксиального типа, где дымоход не нужен вовсе. Теплообменник сделан из стали, отдельный датчик будет контролировать уровень давления во всей системе. Способ монтажа – на стене. Установка произведена для отопления жилых зданий и нагревания воды. В зависимости от размеров здания можно выбрать один из 2-х приборов – 24 кВт или 28 кВт.

«Рысь»

Невысокая цена и повышенный КПД в 94% отличают данную модель, при этом расход горючего материала будет совсем небольшой. Имеет 2 режима эксплуатации: «эконом» и «комфорт». Встроенная электроника обеспечит авторозжиг. Агрегат оборудован 3-ступенчатым насосом циркуляции, есть защита от промерзания при снижении температуры больше, чем на 5 градусов.

«Скат»

Широкий ассортимент позволит выбрать вам устройство от 6 кВт до 18 кВт. Электрокотел имеет особую систему регулирования мощности, функционирует достаточно тихо, подойдет для отопления негабаритных помещений. Установка одноконтурная, подойдет идеально для отопления жилых площадей, КПД до 98%, должна быть подключена к сети в 220 В. Из-за такого внушительного числа функций в устройстве присутствует возможность управления системой на расстоянии.

«Медведь» 40 KLOM

Это одна из самых востребованных моделей в серии агрегатов из чугуна, как и изделия КЛОМ 20, 30, 40 и 50. Такой прибор довольно часто применяется вместе с устройством, что работает на твердом топливе, как второстепенный прибор отопления. КПД примерно 92%. В модификации «Медведь» есть отдельная линейка 40 KLZ, этот прибор имеет большой бойлер на 90 литров, кроме этого, есть возможность заменить отдельные секции, чтобы существенно сократить затраты, которые могут быть связаны с ремонтными работами.

«Пантера»

Используется для обогрева офисных помещений, жилых домов и их обеспечения подогретой водой. Есть модели с камерой для сгорания герметичного типа или открытого типа. Нагрев воды – 13-15 литров в минуту, самое большое обогреваемое пространство – 260 м2. Изделие может функционировать с невысоким уровнем давления, оно имеет качественную защиту от промерзания и повышенную степень безопасности. При помощи экрана можно контролировать всю работу устройства. Конструкция включает 2 теплообменника, первый — чтобы создать тепло, второй – для нагревания воды. Здесь присутствует особый режим «комфортный», при его подключении из крана течет подогретая вода всего через пару секунд. Встроена система самостоятельной диагностики.

«Ягуар»

Модель относят к наиболее доступным по цене газовым котлам для обогрева небольших городских квартир или загородных жилых строений. Можно выбрать один из двух вариантов с мощностью в 11 кВт или 24 кВт, прибор нагревает 10 литров воды за одну минуту. Имеется наличие автомодуляции пламени, возможна автономная работа 2 контуров.

«Леопард»

Согласно строению, агрегат «Леопард» – двухконтурный с битермическим медным теплообменником, размещается на стене. Два контура позволяют данному устройству не только обогревать комнаты, но и подогревать воду для бытовых нужд. Это поможет хозяевам оборудования существенно сэкономить на приобретении и установке бойлеров, ведь в этом агрегате уже есть отличный теплообменник. Изделия «Леопард» могут быть выпущены и с закрытой, и с открытой камерами для сгорания.

Мощность установок «Леопард» разнится от 9 кВт до 23 КВт. Эти установки могут быть с традиционным дымоотводом или турбированным. Так как эти изделия довольно компактны, крайне доступны в ценовом плане и совершенно безопасны, то их активно применяют в частном хозяйстве.

Это отличное решение для обогрева дачных коттеджей, обычных домов и квартир, а также негабаритных складских помещений и иных строений.

Ошибки

Все последние модификации приборов от бренда Protherm имеют специальные стильно оформленные панели для цифрового управления, которые позволяют моментально распознать любую возможную ошибку, возникшую в системе.

Наиболее часто встречающиеся коды неисправности:

  • F00 – термодатчик, установленный на подаче, разомкнулся;
  • F01 – термодатчик, установленный на обратке, разомкнулся;
  • F1 – отсутствие пламени, блокировка всей системы розжига и отсутствие подачи топлива к специальному клапану (или ж невысокий уровень давления горючего);
  • F2 – не работает термодатчик в контуре;
  • F4 – не функционирует датчик горячего водоснабжения;
  • F5 – сломан термодатчик внешнего типа;
  • F6 – сбой датчика отводящихся газов;
  • F7 – разрыв связи;
  • F10 – вероятное замыкание в измерителях, ориентированных на подачу;
  • F11 – возможное короткое замыкание, произошедшее в измерителях, установленных на обратке;
  • F20 – перегревание контура прибора;
  • F22 – невысокий уровень давления в контуре устройства;
  • F23 – температурная разница превысила допустимые параметры;
  • F24 – в контуре плохо идет циркуляция;
  • F25 – проблемы с термостатом в контуре;
  • F26 – двигатель EVR сломался или отключился;
  • F27 – нет пламени;
  • F28 – отсутствует топливо или просто низкий уровень его давления;
  • F29 – пламя во время функционирования устройства гаснет без причины;
  • F33 – плохо подается кислород;
  • F36 – диагностирование тяги (если это модель с дымоходным отводом продуктов сгорания горючего);
  • F49 – неверное напряжение на особом клеменике;
  • F61 – нет сигналов для того, чтобы управлять газовым клапаном;
  • F62 – неверный сигнал для того, чтобы закрыть газовый клапан;
  • F63 – неисправна память платы для управления системой;
  • F67 – неверный сигнал для управления прибором;
  • F75 – поломка датчика уровня давления;
  • F83 – нет теплоносителя или же температура при работе горелки не увеличивается, нет горячей воды;
  • А6 – пониженная температура в помещении, где размещен агрегат;
  • F05 – мало воздуха для эксплуатации котла.

Если вы установили и подключили новый котел, но почему-то батареи чуть теплые, а изделие не греет помещение, то, вполне возможно, что вы просто неправильно подобрали котел по мощности или неправильно настроили его рабочую температуру.

Как устранить?

Что нужно делать, если ваша установка сломалась, а на ее панели появляется определенный код и как исправить эту неполадку:

  • F1 – нужно найти кнопку «перезапуск», перепроверить, повернут ли газовый кран и вилка, находящаяся в розетке сети.
  • F2 – стоит проверить термодатчик контура отопления и, если это нужно, заменить его новым.
  • F4 – датчик горячего водоснабжения нужно заменить, в случае окисления контактов нужно почистить их.
  • F5 – замена внешнего датчика температуры.
  • F6 – стоит проверить провода, идущие между датчиками и платой, которая могла сломаться, также стоит проверить систему розжига.
  • F7 – проверьте все провода, возможен их разрыв.
  • F10 – в этой ситуации придется полностью заменять NTC прибора.
  • F20 – нужно проверить на работоспособность температурный датчик.
  • F22 – скорее всего, придется заменить датчик, предназначенный для измерения уровня давления жидкости. Скорее всего, понадобится долить в систему воду. Стоит перепроверить – герметична ли система, так как уровень давления вполне может быть пониженным из-за протечки. Если она присутствует – устраните ее незамедлительно.
  • F24 – нужно проверить, все ли имеющиеся краны в отопительной системе открыты.
  • F25 – может быть неисправен термостат (из-за обрыва, к примеру).
  • F26 – нужно осуществить перезапуск. Возможно, электронную плату нужно заменить.
  • F29 – нужно перепроверить качество заземления устройства (фазу, ноль). Обратите внимание на внешний вид горелки, если это нужно – почистите ее.
  • F33 – перепроверьте сопротивление (на возможность замыкания или обрыва).
  • F62 – нужно попытаться перезапустить систему при помощи кнопки «перезапуск». Внимательно осмотрите специальную арматуру и все имеющиеся соединения, проверив их герметичность.
  • F75 – стоит проверить, работоспособен ли датчик уровня давления, исправен ли насос. Вполне возможно, что в трубах контура отопления произошло завоздушивание.
  • F83 – стоит заполнить систему определенным количеством воды. Перепроверьте на предмет течи ваш расширительный бачок, если это будет необходимо – осуществите его ремонт или как можно быстрее замените. Необходимо также будет просмотреть систему, чтобы определить отсутствие протечки. Если она будет найдена – быстро устраните ее.
  • А6 – нужно повысить температуру при помощи размещенного в котельной небольшого радиатора.
  • F05 – необходимо проверить, не забит ли канал дымохода, есть ли в нем нужная тяга, для этого просто откройте окно в том помещении, где размещен ваш котел.

Что делать, если в котле Protherm Медведь 30 TLO не запускается основная горелка, смотрите в видео ниже.

Котел протерм гепард ошибка f28 что делать?

Убедиться в надежности и правильности заземления

Невыполнение требований производителя, ПУЭ по организации контура, повреждение приводят к сбоям электроники и выдаче кода неисправности котла. Наводка выявляется индикаторной отверткой. Потенциал на металле Протерм – причина ошибки f28.

Уточнить настройки Протерм

При переводе котла с природного газа на СУГ пользователи забывают зайти в меню, изменить величину минимального давления. Газовый клапан не срабатывает, отсутствует розжиг, выдается ошибка f28. В руководстве имеется соответствующий раздел. Значения Pmin для моделей Protherm отличаются – смотреть в инструкции на агрегат.

Электрические цепи

При поиске причины ошибки котла, и не только f28, начинать диагностику Протерм нужно с этого. Электронная плата формирует коды неисправностей по сигналам с датчиков. Схема Protherm не понадобится: снять кожух, крышку с камеры горения и внимательно осмотреть жгуты. Обрывы, замыкания, ненадежные контакты, конденсат инициируют сбои ЭПУ и ошибки.

Датчик ионизации

Прибор контролирует пламя горелки. Если с него на автоматику не поступает сигнал, газовая арматура блокируется, котел Протерм показывает ошибку f28.

Датчик ионизации котла Protherm lynx

Причины

  • Нагар на электроде. Теряется чувствительность, датчик «слепнет», автоматика Protherm выдает ошибку f28. Убирается аккуратной чисткой проволоки шлифовальной («мягкой») шкуркой.

Электрод котла Protherm

  • Трещина изолятора. Удалив с корпуса копоть, обнаружить несложно. Такой дефект приводит к потере сигнала. Без замены датчика с ошибкой f28 не справиться.
  • Нарушение положения электрода . Его часто сбивают при обслуживании камеры котла. Неловкое движение, и расстояние между проволокой и металлом горелки увеличивается (свыше 5 мм). Датчик не «видит» пламени. Привести в исходное положение, и ошибка f28 Протерм уберется.

Система розжига

Причиной ошибки f28 становится отсутствие искры или ее недостаточная «мощность».

Горелка котла Протерм

Горючая смесь поступает в камеру через форсунки. Если регламентные работы не проводятся, отверстия со временем забиваются нагаром, падающим с корпуса теплообменника, пылью. Характерно для атмосферных моделей Протерм – в них кислород поступает из помещения. Ошибка f28 исчезнет после чистки форсунок (пылесос, зубная щетка).

Газовый клапан

Проблема с розжигом вызывается арматурой. Узел не срабатывает, внутренний канал забит – блокируется подача «голубого топлива» к горелке, и котел Протерм показывает ошибку f28.

Электронная плата

«Мозг» котла Протерм, управляющий работой отопительного агрегата. ЭПУ выдает на дисплей ошибки – причиной становятся сбои, внутренние неисправности. Для диагностики нужен стенд-имитатор, поэтому на дому она не проводится. Пользователь сможет определить, связана ли плата напрямую с кодом f28, путем осмотра.

Плата управления котлом Protherm

Коды ошибок и неисправности газового котла Протерм Гепард

Если вы столкнулись с проблемами при эксплуатации газового котла, вам поможет система самодиагностики. Встроенный контроллер фиксирует проблемы в работе узлов техники и выдает на дисплее код ошибки котла «Протерм Гепард». Расшифровка кода указывает, где искать неисправность и как самостоятельно отремонтировать прибор.

Читайте также   Сломался увлажнитель воздуха что делать?

Устройство техники Protherm Gepard

Серия представлена двухконтурными и одноконтурными котлами. Первые обслуживают системы горячего водоснабжения (ГВС) и отопления. Оснащены встроенным водонагревателем от 30 до 60 литров. Настенные агрегаты подойдут для квартир и частных домов.

Одноконтурные агрегаты «Протерм Гепард» включают бойлеры косвенного нагрева. Камеры сгорания в обеих конструкциях могут быть открытыми и закрытыми. При наличии дымоходной шахты выбирайте модель с атмосферной горелкой, которая забирает воздух из помещения. Если дымоход в строении не предусмотрен, подойдет турбированная горелка с отводом газов через коаксиальный дымоотвод.

Коды ошибок

Если вы не нашли в своей инструкции ответы на вопросы, в таблице мы перечислили все неисправности котлов Protherm Gepard. Вы узнаете, как провести ремонт своими руками.

Код ошибки Что означают Место неполадки Как устранить поломку
F00 Проблемы с термодатчиками NTC. Подающей линии. Разомкнуты контакты, нет сигнала. Проведите осмотр кабелей и проводки, плотности соединений. Замените неисправный элемент.
F01 Обратной линии.
F02 ГВС. Неполадки с контактами.
F03 Бойлера.
F04 Коллектора.
F05 Продуктов отвода.
F06 Тяги.
F07 Солнечного коллектора на обратной подаче.
F08 Заземления водонагревателя.
F09 Вытяжки.
F10 Неисправность термистора нагрева. Сенсор подачи оборвался. Короткое замыкание (КЗ). Прозвон деталей, установка исправных элементов. Диагностика соединений, проводки, замена шлейфа.
F11 КЗ датчика на обратке.
F12/ F13 ГВС водонагревателя.
F14 Коллектора.
F15 Продуктов сгорания.
F16 Тяги.
F17 Обратки на солнечном коллекторе.
F18 Заземления нагревателя.
F19 Вытяжки.
F20 Включился блокиратор нагрева. Температура превышает норму (97 градусов). Горячая вода не циркулирует по системе. Что делать:

  • Проверить насос, разблокировать, подтянуть контакты.
  • Отвинтить до конца краны, убедиться в функциональности байпаса.
  • Если проблема возникает при переключении на ГВС, провести осмотр вторичного теплообменника.
  • Почистить фильтры, удалить засоры.
F21 Остановка работы по причине превышения номинального значения. Обратитесь в сервисный центр.
F22 Мало теплоносителя в контуре. Включите подпитку системы. Осмотрите расширительный бак на повреждения, соединения на протечку. Загерметизируйте или замените поврежденный узел.
F23/ F84 Падение давления, снижен уровень жидкости. Несоответствие в показаниях датчика подающей и обратной линии.
  • Диагностика разъемов сенсоров, кабелей, контактов.
  • Регулировка работы насоса.
F24 Проблемы с движением теплоносителя. Быстрый подъем температуры (более 10 градусов в секунду).
  • Разблокировка, включение насоса.
  • Открытие крана, байпаса.

Смотрите F20.

F25 Много дыма в системе, угарный газ выходит наружу.
  • Проверьте, соответствует ли размер отводящей трубы нормативам. Возможно, она плохо отводит дым.
  • Убедитесь в наличии тяги.
  • Проверьте термостат.

Запрещается установка электрической вытяжки.

F26 Маленькое напряжение на двигателе газового клапана. Неисправность двигателя. Осмотр разъема и установка исправного двигателя.
F27 Система сообщает о наличии пламени, хотя подача топлива перекрыта. Проведите диагностику:

  • Электрода ионизации.
  • Запорную арматуру.
  • Электронный модуль.
F28/ F29/ F68 Тухнет пламя при розжиге. Проверка:

  • Газовой арматуры, вентиля, клапана.
  • Регулировка настроек клапана.
  • Прочистите фильтры.
  • Зачистите электроды от коррозии, разместите их ближе к горелке.
F30 Цепь датчика блокировки разомкнута. Подключение рабочего датчика.
F31 КЗ элемента блокировки.
F32 Некорректная работа вентилятора. Включилась функция «Антизамерзание». Отключите режим в летний период.
F33 Работает противоморзный режим. Неполадки с датчиком давления. Осмотр и замена детали.
F35 Проблемы с удалением угарного газа. Прочистите дымоотвод.
F36 Неполадки с тягой. Поднесите зажженную спичку к контрольному окну котла. Если пламя отклоняется в сторону — тяга есть, горит ровно — нет.
F37 Некорректная работа вентилятора. Чистка составляющих вентилятора, ремонт двигателя.
F38 Частота превышает установленные нормы. Свяжитесь с сервисным центром.
F39 Неполадки в системе диагностики.
F41 Неверная настройка топлива. Отрегулируйте настройки.
F42 Резистор кодировки вышел из строя. Диагностика резистора R1 на плате управления. Если в меню установлен неправильный код, дополнительно замигает ошибка F70.
F43 Модель агрегата не идентифицируется. После использования новой платы не введены коррективы.
F49 КЗ шины e-BUS. Измеряйте напряжение, которое поступает на шину.
F55 Возникла ошибка в работе сенсора отопления. Подтяните контакты, подключите целую проводку или исправный сенсор.
F58 Нет связи с предварительным нагревом. Вызывайте мастера.
F60 Проблема с управлением топливного клапана +
  • Осмотр соединений, контактов всех узлов с управляющим модулем.
  • Замена модуля.
  • Перезагрузка техники.
F61 Неполадки в управлении клапана —
F62 Топливный клапан выключен.
F63 Неисправность EEPROM.
F64 Параметры сенсора потока быстро меняются.
F65 Превышение температуры электронного модуля.
F67 Сигнал пламени на модуле сломан.
F70 Несовместимость главного модуля с управление котлом. Введен неправильный код. Измените настройки или вызывайте специалиста.
F71 Термистор горячей жидкости разомкнут. Проверка проводки.
F73 Поломка датчика давления отопления. Элемент отключен. Вставьте штекер в разъем, подсоедините исправный датчик.
F74 Неполадки с электрикой.
F75 Датчик давления воды не видит повышения давления, когда включается насос. Датчик давления сломан.

Насос забит мусором.

  • Прочистите датчик или насос.
  • Проверьте проводку, арматуру на входе и выходе.
F76 Термопредохранитель первичного радиатора вышел из строя. Замена.
F77 Насос конденсата не функционирует. Убедитесь в исправности насос и клапана отвода дыма.
F80 Ошибка SHE на входящей линии. Обратитесь в сервисный центр.
F81 Ошибка насоса.
F83 Не происходит подъем температуры. Недостаточно воды. Стравите воздух, включите подпитку.
F90 Не подключен модуль APC. Проверьте подключения.
F91 Неисправность модуля АРС.

Коды ошибок котла Protherm Klom 17

После частых обращений по поводу тех или иных ошибок котла Protherm klom 17, некоторые из которых, по непонятным для меня причинам, не описаны в прилагаемой к котлу инструкции, я решил составить таблицу, так сказать, «собирательный образ» проблем Protherm Klom 17. Часть описания написана явно «не по-русски». В общем, «перевод» и расшифровка  ниже…

Коды ошибок Protherm Klom 17

Код ошибки: Описание: Причина: Решение: Примечания:
F. 00 Неисправность датчика температуры (NTC 2) Отключен датчик подачи (NTC2) Проверить соединение датчика, кабель. Часто ошибка кроется в плохом контакте на плате.
F. 01 Неисправность датчика температуры (NTC 5) 1)Отключен датчик ОВ (NTC5), ( в KLOM его нет!)…

2)неисправность платы, сбой в прошивке ПО.

1) Проверить датчик, кабель и соединение (рекомендация завода изготовителя…. прикалываются ребята))

2) Перепрошить или заменить плату управления.

 Часто встречается на котлах первых партий выпуска с 2016 по январь-февраль 2017. На практике, в 100% случаев, ведёт к замене или ремонту платы.
F. 03 Измерение температуры в накопителе. Сбой показаний датчика температуры бойлера. 1) Если датчик подключен:

Автоматически, если причина устранена.

2) Если датчик не подключен: Лечится нажатием клавиши сброса.

При подключенном датчике, иногда возникает при резком охлаждении бойлера или нагреве. Следует проверить «качество» установки датчика в гильзе бойлера.
F. 10 Короткое замыкание датчика NTC для измерения температуры в подающей линии Короткое замыкание датчика или кабеля Проверить соединение датчика, кабель.
F. 13 Короткое замыкание датчика NTC для измерения температуры в накопителе Короткое замыкание датчика или кабеля Проверить соединение датчика, кабель. Нажать клавишу снятия сбоя. Часто «вылезает» при использовании неоригинального датчика.
F. 20 Сработал предохранительный ограничитель температуры. Температура в котле достигла 97 градусов или выше. Обеспечить нормальную циркуляцию в контуре котла. Нажать клавишу снятия сбоя. Причина кроется в плохом расходе теплоносителя. Скорее всего, закрыты краны котла, не работает циркуляционный насос, забит фильтр грубой очистки.
F. 22 Низкое давление в системе отопления. Утечка теплоносителя. Остывание системы отопления при неправильно подобранной или неисправной  емкости гидроаккумулятора. Поднять давление (мин. 0,6 Bar).

Заменить или «подкачать» гидроаккумулятор.

Устраняется автоматически, если причина устранена

Признаком неправильно подобранной или неисправной емкости гидроаккумулятора является заметный рост давления в системе при нагреве и падение при остывании.
F. 23 Максимальная разница между подачей и ОВ, более 35 градусов. Неправильная работа системы отопления.

Возможен выход из строя теплообменника котла!!!

Настроить или переделать систему отопления!!! Легкое «потрескивание» из котла, особенно при нагреве. Как правило, разрушение теплообменника  влечет замену котла((.
F. 24 Температура в котле поднимается очень быстро, 5-10 градусов в секунду. Отсутствие теплоносителя в котле. Воздушная пробка. Нет циркуляции теплоносителя. Проверить наличие теплоносителя в котле, наличие циркуляции.
F. 26 Ошибка газового клапана. Низкое напряжение. Низкий ток на газовом клапане.  Катушка газового клапана не подключена. Проверьте разъемы на катушке и плате управления. Установите стабилизатор. ошибка F.26, может быть вызвана скачками напряжения в эл. сети., износом электрода ионизации, нестабильным давлением газа на входе в котел
F. 27 Неправильное значение тока ионизации при выключенной газовой арматуре Износ или грязный электрод (нагар) ионизации. Неправильное подключение нулевой клеммы. Снять электрод и почистить. Проверить правильность подключения к эл. сети. Нестабильная работа котла при розжиге и нагреве.
F. 28 Нет пламени во время розжига Нет газа. Недостаточное давление газа. Не отрегулирована газовая арматура. Наличие воздуха в газовой магистрали. Неправильное подключение нулевой клеммы. Нажать клавишу снятия сбоя

Проверить правильность подключения к эл. сети.

Проверить кабели к газовой арматуре.

Неисправность часто высвечивается при первом пуске, когда в системе ещё много воздуха.
F. 29 Потеря пламени во время работы горелки Нет газа. Недостаточное давление газа. Не отрегулирована газовая арматура. Наличие воздуха в газовой магистрали. Нажать клавишу снятия сбоя. Проверить кабели к газовой арматуре.
F. 33   Неисправность реле (моностата/прессостата/ манометрического выключателя) турбонадставки.   Выключатель не переходит в положение ВЫКЛ. (OFF), когда вентилятор турбонадставки находится в положении ВЫКЛ. (OFF)  Заменить моностат/прессостат/ манометрический выключатель либо турбонадставку в сборе
F.36 Ошибка датчика контроля тяги Нагрев датчика более чем 65 градусов или неисправность датчика контроля тяги. Заменить датчик.

Проверить систему отвода газов.

Котёл не набирает установленную температуру. Большая пауза между выключением и пуском. Происходит 3 попытки набора заданной температуры, далее котёл останавливает горелку.
F. 42 Неисправность кодирующего резистора Кодирующий резистор не в ожидаемом значении.

Неправильное значение в настройке кода аппарата.

Проверить настройку кода аппарата ( пункт D.93 сервисного меню)

Проверить кодирующий резистор ( разъём Х20 контакты 1 и 17)

Проверить разъём Х20 на плате.

Неисправность может возникнуть попеременно с неисправностью  F.70

Обычно данная ошибка возникает при замене платы управления котла

F. 49 Ошибка напряжения  e-BUS Ошибка  e-BUS или  короткое замыкание на контакте e-BUS Проверить напряжение на клеммах и проводку сети.
F. 61 Неисправность управления газового клапана «Нелогичное» поведение газового клапана. Проверить подключения к плате.

Проверить код продукта.

Перезапустить котел.

F. 62 Неисправность закрытия газового клапана «Нелогичное» поведение газового клапана, при закрытии.

Неисправность платы управления.

Проверить подключения к плате.

Проверить код продукта.

Перезапустить котел.

«Подклинивает» газовый клапан.

Возможна неисправность электрода ионизации (проверить ток электрода ионизации).

Ошибка обычно сбрасывается сама при перезапуске или самоустранении неисправности.

Если ошибка не сбрасывается никаким образом, то лечится только заменой платы управления((. Обычно возникает при неправильном подключении турбонадставки от Klom16.

F. 63 Неисправность памяти основной платы контура Конфликтные значения памяти. Проверить подключения к плате.

Проверить код продукта.

Перезапустить котел.

F. 64 Быстрые измерения параметров датчика подачи и ОВ. Проверить подключения к плате.

Проверить код продукта.

Перезапустить котел.

F. 65 Температура подачи слишком высока Проверить подключения к плате.

Проверить код продукта.

Перезапустить котел.

F. 67 Неисправность сигнала пламени на основной плате контура Проверить подключения к плате.

Проверить код продукта.

Перезапустить котел.

Возможна неисправность электрода ионизации (проверить ток электрода ионизации)
F. 68 Сильные колебания от датчика ионизации. Износ или грязный электрод (нагар) ионизации. Не отрегулирована газовая арматура. Наличие воздуха в газовой магистрали. Снять электрод и почистить.

Отрегулировать газовую автоматику.

Часто подобную работу котла принимают за работающую модуляцию.))
F. 70 Код аппарата отсутствует или имеет некорректное значение. см.  F. 42 см.  F. 42 Неисправность может возникнуть попеременно с неисправностью  F.42
F. 72 Не изменяющаяся  разница температур между датчиком подачи и обратки (NTC2, NTC5) Как правило, неисправность датчиков. Заменить датчики.
F. 73 Датчик давления либо замкнут (кз), либо отключен. Проверить датчик и заменить в случае необходимости.
  F. 74 Неисправность датчика давления. Проверить датчик и заменить в случае необходимости.
  F. 83  F. 84   F. 85 Неисправность датчика температуры   (NTC2, NTC5) Проверить датчик и заменить в случае необходимости.
Нестабильная температура котла… «вилка» температурного режима самопроизвольно меняется в больших пределах. Сбой ПО платы котла. Заменить плату управления, перепрошить плату управления

Таблица будет пополняться по мере выявления новых проблем и ошибок. Пишите, если заметили несоответствие или есть вопросы. Также будет интересно, если пришлёте новые, не описанные ранее коды и их симптомы….

Важно:

Нажатие и удержание клавиши » » в течение 7-10 секунд, вызывает на экран список последних 10 ошибок. Список последних 10 ошибок обновляется с появлением новых.

Нажатие и удержание клавиши » + »   В течение 7-10 секунд показывает на дисплее код состояния. Т.е показывает, что делает котёл в данный момент. Если включить данный режим во время работы, на дисплее будут меняться показания в зависимости от выполняемых котлом операций.

Коды состояния.

S.03 Розжиг. Ожидание ответа от датчика турбонадставки

S.10 Запрос горячей воды от датчика крыльчатки
S.11 Режим ГВС: запуск вентилятора
S.13 Режим ГВС: розжиг
S.14 Режим ГВС: горелка работает
S.15 Режим ГВС: выбег насоса/вентилятора
S.16 Режим ГВС: выбег вентилятора
S.17 Режим ГВС: выбег насоса
S.20 Режим накопителя: запрос горячей воды
S.21 Режим накопителя: включение вентилятора
S.22 Режим накопителя: запуск насоса
S.23 Режим накопителя: розжиг
S.24 Режим накопителя: горелка работает
S.25 Режим накопителя: выбег насоса/вентилятора
S.26 Режим накопителя: выбег вентилятора
S.27 Режим накопителя: выбег насоса
S.28 Режим накопителя: горячая вода, время блокировки горелки
S.30 Комнатный термостат (КТ) блокирует режим отопления
S.31 Включен летний режим / Включен регулятор / Включен таймер
S.33 Реле давления не переключается
S.34 Режим защиты от замерзания: защита от замерзания
S.36 Запрос отопления заблокирован (расчетное значение подающей линии ниже 20 °C)
S.39 Сработал «burner off contact» (например, накладной термостат или насос конденсата)
S.41 Давление воды >2,8 бар
S.46 Пламя погасло при минимальной/максимальной мощности

S.52 Ожидание датчика дымохода.

S.53 Прибор ожидает блокировку модуляции/функцию блокировки работы из-за недостатка воды (слишком
большой перепад температуры между подающей и обратной линиями).
S.54 Изделие ожидает блокировку модуляции/функцию блокировки работы из-за недостатка воды (слишком
большой рост температуры в подающей/обратной линии).
S.60 Время ожидания после затухания пламени во время работы горелки
S.76 Давление в системе слишком низкое
S.91 Дисплей и элементы управления — в демонстрационном режиме
S.96 Выполняется тест датчика обратной линии, запросы на отопление блокированы
S.98 Выполняется тест датчика подающей/обратной линий, запросы на отопление блокированы

Основные неисправности и ошибки котла Протерм

Газовый котел Протерм – это качественная недорогая отопительная установка. Агрегат обладает хорошими эксплуатационными характеристиками и быстро приспосабливается к работе в специфических условиях – повышенные нагрузки, перепады давления, прочее. О возможных неисправностях пользователя информирует система самодиагностики. Некоторые поломки можно устранить самостоятельно, а другие – требуют вмешательства мастеров сервисной службы.

Виды газовых котлов Протерм

По месту монтажа все модели делятся на настенные и напольные двухконтурные или одноконтурные варианты. Во вторую группу входят стальные или чугунные агрегаты, оборудованные инжекторными или вентиляторными горелками, способные функционировать на натуральном или сжиженном топливе. Мощность напольных установок составляет от 12 до 150 кВт. Настенные приборы бывают атмосферными и турбированными. Их мощность колеблется в пределах 11-35 кВт.

Серии газовых котлов Protherm:

  • Рысь – конденсационный прибор, обеспечивающий энергосберегающий обогрев загородных дач и особняков;
  • Протерм Медведь 40 klom 17 – надежные модели, оснащенные бойлером, теплообменным аппаратом из чугуна;
  • Бизон – универсальные приборы, которые одинаково эффективно работают на газе, мазуте и дизеле;
  • Пантера 24 ktv – отличается простой в использовании KNX и новой системой безопасности;
  • Гризли – подходят для отопления зданий площадью до 1500 м², мощность устройств достигает 150 кВт;
  • Ягуар – недорогая модель, которую можно использовать одновременно для отопления и получения горячей воды;
  • Волк – способен работать без подачи электроэнергии, оснащен теплообменным агрегатом из стали;
  • Протерм Гепард 23 mtv – настенный агрегат, который подходит для частного дома и квартиры.

Котлы Протерм характеризуются высоким качеством сборки, надежностью, простой установкой и эксплуатацией. Но периодически оборудование требует чистки, ремонта или замены деталей. Запчасти для котла Protherm поставляет европейская компания Vaillant. При своевременном устранении неполадок гарантируется длительный срок службы отопительных приборов.

Основные коды ошибок и неисправности газового котла Протерм (Protherm)

Все неполадки оперативно определяет система самодиагностики, которая включает терморезисторы и другие детали, реагирующие на изменения сервисных настроек. Датчик передает сигнал на электронную плату, которая выводит ошибку на экран.

Оповещение состоит из определенной совокупности буквы и числа. Для каждой неисправности предусмотрен особый код. Детальный список ошибок достаточно длинный и прописан в инструкции по ремонту, которая прилагается к отопительному оборудованию. Частота распространения тех или иных сбоев зависит от модификации установки.

Наиболее распространенная ошибка котла Протерм Гепард – поломка регулятора давления газа (F28-29),

а неисправности Ягуара обычно связаны с датчиками или изменением рабочих параметров до критических.

При перегреве антифриза выбивает F01. При проблемах с розжигом появляется код F04. О неисправностях датчиков оповещают значения F02, F03, F09. Нередко на экране наблюдается шифр F10, сигнализирующий о сбоях давления.

Наиболее распространенные неисправности Протерм Медведь связаны с ошибками F10, F73, F20, F28. Первые два кода сигнализируют о КЗ в контуре подачи воды или на корпусе. F20 сигнализирует о перегреве, а F28 – об отсутствии розжига. Причины проблем связаны с неправильными настройками температуры, которые можно отрегулировать самостоятельно.

Популярность пользуется котел Протерм Пантера 30 ktv, неисправности которого часто связаны с перегревом системы (F20-21) и сбоями давления (F22). Также нередко нарушается работа насосного оборудования (F23, F24, F25). Достаточно распространенные в частных домах котлы Протерм Леопард, ошибки которых связаны с показателями питающего напряжения. Так о падении давления сигнализирует код F0, а о проблемах с датчиками – F2-F8.

Что значит ошибка f1 и как устранить

Ошибка f1 оповещает о блокировке розжига. Причины поломки связаны с отсутствием сигнала о наличии огня. При этом газовый клапан остается открытым, срабатывает система безопасности и оборудование отключается. Для устранения неисправности требуется перезапустить агрегат, нажав соответствующую кнопку на корпусе.

Читайте подробнее: Почему тухнет газовый котел? Основные причины

Ошибка f3

Код f3 сигнализирует о перегреве отопительного оборудования. Когда температура достигает 95 градусов, то автоматически срабатывает защитный механизм и система отключается. Для возобновления работы котла достаточно подождать, пока температурные показатели нормализуются. Если сбой повторится, то следует перезагрузить термопредохранитель.

Ошибка f4

При неисправности датчика горячего водоснабжения на дисплее появляется код f4. Оборудование продолжает обогревать дом, но не нагревает воду. Чтобы избавиться от такой ошибки котла Protherm, понадобится заменить датчик или зачистить окислившиеся контакты.

Газовый котел показывает ошибку f04 (неисправность ионизационного устройства)

Ошибка f 04 оповещает о проблемах с ионизацией. Чтобы устранить неисправность ионизационного устройства, требуется перезагрузить его и проверить, открыт ли газовый кран.

Ошибка f7

Ошибка f7 сигнализирует о разрыве связи. Для устранения поломки понадобиться осмотреть все провода на наличие видимых повреждений, прозвонить провода, проверить все входы и плату управления. Если источник сбоя не удалось определить самостоятельно, то требуется обратиться в сервисный центр.

Неисправность f20

Ошибку f20 выбирает при срабатывании предохранительного термостата. Причины неполадки заключаются в перегреве оборудования или разрыве цепи. Для ремонта требуется прозвонить проводку и повторно подключить устройство. Также следует осмотреть насосное оборудование, выпустить воздух.

Ошибка f28, как устранить

Причины f28 ошибки в газовом котле Protherm связаны со сбоями при подаче газа, поломкой электродов ионизации и электронной платы, неисправностью заземления. Ремонт оборудования зависит от источника проблемы.

Как устранить ошибку f28:

  • Убедитесь в открытии газового вентиля, перезагрузите несколько раз систему, проверьте настройки оборудования;
  • Почистите электроды ионизации с помощью мелкозернистой наждачки;
  • Поменяйте полярность розетки и проверьте заземление агрегата;
  • Замените электронную плату.

Что означает ошибка f75 в газовом котле Протерм

Ошибка f75 связана с неисправностью датчика давления. Причины сбоя заключаются в возникновении воздушных пробок в трубах. Также источником проблемы может быть недостаточное давление теплоносителя.

Читайте также ⇒ Как выявить утечку в системе отопления

Другие неисправности

Появление ошибки не означает, что требуется капитальный ремонт газового котла Протерм. Часто встречается ложная тревога, поэтому сначала требуется перезапустить оборудование. Если проблема не исчезает, то понадобиться провести тщательную диагностику. Некоторые коды ошибок котла встречаются чаще, другие – реже, но в любом случае следует действовать согласно инструкции, без паники.

Ошибка 00

Код 00 сигнализирует о поломке термодатчика. Для устранения неисправности требуется перезагрузить его, тщательно осмотреть и зачистить контакты. При необходимости температурный датчик понадобиться заменить. Чтобы избежать большого расхода газа, рекомендуется покупать оригинальные детали.

Ошибка а6

В отопительном оборудовании Protherm ошибка а6 появляется при низкой температуре воздуха в месте монтажа агрегата. Для решения проблемы требуется обогреть комнату с помощью установки редуктора.

Ошибка f05

Ошибка f05 в газовом котле Protherm свидетельствует о недостатке воздуха для нормального функционирования агрегата. Для устранения поломки требуется прочистить дымоход, проверить тягу, открыть окно в котельной.

Что означают коды ошибок F2, f5, f6, f8, f10, f15, f22, f23, f24, f25, f29, f33, f55, f62, f63, f72, f73, f83, f84, f85

Ремонт газового котла Протерм своими руками начинается с определения причины неисправности. Для удобства диагностики поломки предусмотрены специальные коды. Их очень много и они детально описаны в инструкции к отопительному оборудованию.

Краткая характеристика других ошибок котла Протерм:

  • F2 – поломка датчика воды или температура антифриза составляет ниже 3 градусов. Из-за риска образования льда система блокируется.
  • F5 – неисправность наружного термодатчика.
  • F6 – обрыв датчика отходящих газов или поломка электрической платы. Источник проблемы кроется в неисправности трансформатора розжига.
  • F8 – размыкание цепи температурного датчика, заземление бойлера котла газового двухконтурного настенного Протерм Гепард и аналогичных моделей.
  • F10 – КЗ термодатчика или штекера прибора, снижения уровня напряжения в сети.
  • F15 – КЗ сигнализатора обратной тяги. Датчик размещается в верхней части котла и контактирует с вентиляционными трубами.
  • F22 – падение давление воды в контуре отопления. Причины сбоя кроются в поломке датчика или блокировке насоса. Неполадка проявляется тем, что течет газовый котел Протерм Рысь lynx hk24.
  • F23 – превышение нормы температурной разницы из-за насоса или неправильных показателей датчика.
  • F24 – недостаточное количество жидкости и ее стремительное нагревание. Проблема возникает при возникновении воздушных пробок в системе Протерм 24 кВт, блокировке насоса, перекрытии трубы подачи топлива.
  • F25 – сработал защитный механизм от попадания угарного газа в комнату, поэтому не запускается газовый котел Протерм. Источник неисправности в разгерметизации стыков дымоходной трубы, плохой тяге, поломке термодатчика, вентилятора, платы управления.
  • F29 – пропадание огня при работе отопительного оборудования. Причина сбоя заключается в перекрытии магистрали, засорении горелки, нарушении заземления.
  • F33 – срабатывание защитного механизма вентилятора котла Протерм Пантера или другой модели. Ошибка возникает при поломке прессостата и нарушении целостности вентиляционной системы.
  • F55 – поломка сигнализатора угарного газа. Причина неисправности котла Протерм кроется в выходе из строя платы управления или загрязнении контактов реле.
  • F62 – проблемы с газовой арматурой и соединениями.
  • F63 – сбой в работе платы памяти.
  • F72 – разница в параметрах измерителей протока и обратной линии. Источник проблемы кроется в плате управления, насосной установке, датчиках, теплообменного аппарата, фильтрующей системы, вентиле.
  • F73 – отключение или КЗ датчика давления.
  • F83 – отсутствие антифриза, поэтому не нагревается система при запуске горелки.
  • F84 – длительное удержание разницы температур термисторов.
  • F85 – поломка измерителей подачи и обработки.

Ремонт газового котла «Протерм»: характерные неисправности и методы исправления ошибок

Марка «Протерм» уже давно известна на российском рынке: газовое оборудование исправно выполняет свои функции по отоплению и горячему водоснабжению как жилых домов, так и небольших промышленных объектов. Порой техника выходит из строя. Если причина в заводском браке, то котел лучше сразу заменить, но небольшие неприятности обычно устраняют самостоятельно.

Мы расскажем о том, как можно произвести ремонт газового котла «Протерм» своими руками, ориентируясь на данные самодиагностики и рекомендации производителя. Подскажем, как определить нарушение в работе оборудования по коду. Посоветуем, как безошибочно определить причину поломки по расшифровке.

В представленной нами статье вы найдете описание популярных позиций модельного ряда котлов этой марки. Познакомитесь с характерными нарушениями в работе агрегатов для систем отопления и со способами устранения неполадок.

Обзор серий бренда «Протерм»

Если рассматривать оборудование, работающее на газе, то по месту установки все котлы можно разделить на две большие категории:

  • настенные – «Рысь конденсационная» («Lynx Condence») и «Рысь» («Lynx»), «Пантера» («Panther»), «Ягуар» («Jaguar»), «Гепард» («Gepard»);
  • напольные – «Медведь» (серии KLOM, KLZ17, РLO, TLO), «Бизон NL», «Гризли KLO», «Волк (Volk)».

Несмотря на турецкую и белорусскую сборку, качество техники по-европейски высокое.

Среди настенных моделей – 1- и 2-контурные, атмосферные и турбированные, мощностью 11-35 кВт.

Напольные модели изготовлены из стали или чугуна, оснащены инжекторными или вентиляторными горелками, могут работать на природном и сжиженном газе. Диапазон мощности широкий – 12-150 кВт – поэтому выбрать прибор под конкретные условия несложно.

Основное назначение оборудования – организация горячего водоснабжения и отопления в частных жилых домах, а некоторые агрегаты рассчитаны на промышленное применение

Каждая из серий обладает отличительными чертами, касающимися дизайна, габаритов, способа установки, технических характеристик, дополнительных функций:

  • «Рысь» – конденсационные модели работают на 12-14 % экономичнее неконденсационных, поэтому признаны энергоэффективными приборами для отопления дачных домов и коттеджей.
  • «Пантера» – последние модели выпускаются с удобной коммуникационной шиной eBus и обновленной системой безопасности
  • «Ягуар» – главными преимуществами считаются невысокая цена агрегата и возможность раздельной регулировки двух контуров – отопительного и ГВС.
  • «Гепард» – популярная настенная модель, которую можно установить как за городом, на даче или в коттедже, так и в городской квартире.
  • «Медведь» – среди представителей различных серий – надежные агрегаты со встроенным бойлером, чугунным теплообменником и мощностью до 49 кВт.
  • «Бизон NL» – универсальные модели по используемому топливу: одинаково эффективно работают на газе, мазуте или дизельном топливе, мощность – до 71 кВт.
  • «Гризли KLO» – способны отапливать частные дома и офисные помещения площадью до 1500 м², максимальная мощность – 150 кВт.
  • «Волк» – электронезависимый котел со стальным теплообменником, стабильно поставляет тепло в дачные и жилые дома даже при отсутствии электроэнергии.

По отзывам потребителей, агрегаты «Протерм» надежны, эффективны, удобны в монтаже и эксплуатации, а при регулярном обслуживании почти не дают сбоев.

Однако прочные материалы, хорошее топливо и отменная сборка не дают гарантии на безупречную службу, поэтому котлы всех перечисленных серий рано или поздно требуют замены запчастей, чистки или ремонта.

Коды ошибок и способы их исправления

Благодаря функции самодиагностики современные котлы сами определяют неисправности, а информацию в виде цифровых или буквенно-цифровых кодов выводят на электронный дисплей. Поняв, что скрывается под тем или иным кодом, можно из таблицы, размещенной в инструкции по монтажу и эксплуатации.

Пример электронного дисплея котла Пантера с тремя цифровыми блоками. На двух нижних цифровых дисплеях высвечиваются коды ошибок систем отопления и ГВС

Бренд «Протерм» выпускает множество модификаций под разными сериями, и коды ошибок у различных моделей могут не совпадать. Чтобы уточнить значение, обязательно изучайте документацию своего агрегата.

Рассмотрим ошибки газовых котлов «Протерм», наиболее часто встречающиеся у популярных моделей.

Модели «Ягуар 11» и «Ягуар 24»

Основные проблемы, с которыми сталкиваются пользователи, касаются или поломок датчиков, или изменений рабочих показателей до критических. Рассмотрим ошибки газового котла «Протерм Ягуар», представленного двумя популярными моделями мощностью 11 кВт и 24 кВт.

Например, при перегреве теплоносителя до +98°С котел приостанавливает свою работу, а на дисплей выводится ошибка F01 .

Часто функционирование налаживается, когда температура возвращается к допустимым рабочим параметрам. Для возобновления деятельности нужно перезапустить котел, нажав кнопку «reset» или «пуск»

Часто не производится розжиг, причем при попытках в очередной раз зажечь пламя появляется ошибка F04 . Причин может быть две: поломка электрода ионизации или прекращение подачи газа.

Проще всего проверить, открыт ли газовый кран. Если с подачей топлива все нормально, дело в системе ионизации, которую не каждый может отремонтировать самостоятельно. Производитель рекомендует обратиться в сервисный центр.

О заблокированном дымоходе газового котла сигнализирует код F05 . Если возобновить подачу воздуха, агрегат продолжит работу. Эта же ошибка говорит об изменениях в напряжении: если оно падает ниже 165 В, работа котла прекращается до стабилизации рабочих параметров.

Коды F02, F03, F09 оповещают о неисправности различных датчиков.

Если при поломке датчика горячей воды аппарат еще будет работать, то выход из строя остальных датчиков остановит его функционирование

Замена элементов требует мастерства и опыта – и если вы ими не обладаете, рекомендуем обратиться в сервисный центр.

Достаточно часто на дисплее появляется ошибка F10 , связанная с давлением. Одна из причин – поломка датчика давления, замену которого лучше поручить газовщикам, с которыми заключен договор на обслуживание и поставку газа. Но если дело в изменении параметров давления, ситуацию можно исправить самостоятельно.

Рабочий диапазон давления – 1-2 бара. Если значение опускается ниже 0,3 бара или поднимается выше 2,7 бара, агрегат останавливается. Чтобы его вновь вернуть к работе, нужно вернуть рабочие параметры.

Как это делается:

  • найти в нижней части котла, около контурных патрубков, вентиль подпитки;
  • поворачивать его против часовой стрелки, пока давление не придет в норму;
  • закрыть вентиль, повернув по часовой стрелке – при незакрытом давление будет продолжать расти.

Лучше стремиться к показателю 1,5 бара – положительные результаты действий тут же отразятся на дисплее. Если переусердствовать и поднять давление до 2,5 бар, котел снова перестанет работать. Во время подпитки нельзя перекрывать патрубки, к которым присоединены трубы ГВС и отопления.

Напольный котел «Медведь»

Большая часть неисправностей газового котла «Медведь устраняется двумя способами:

  • автоматически, после устранения причины (например, F.10 – короткое замыкание температурного датчика в контуре подачи воды, F.73 – короткое замыкание на корпусе или отключение гидравлического прессостата и др.);
  • путем нажатия на клавишу снятия сбоя, которая находится на панели управления (например, F.20 – сигнал от ограничителя температуры, F.28 – отсутствие розжига при 1-ом запуске и др.).

Некоторые поломки или сбои можно отрегулировать/отремонтировать вручную, не обращаясь к представителям газоснабжающей и обслуживающей компании.

Если котел отказывается включаться и работать, не нагревает воду, причин такого «поведения» множество.

Возможно, просто перекрыт газовый кран или отключено электроснабжение – тогда достаточно повернуть ручку крана или возобновить подачу электроэнергии, а затем повторить процедуру розжига

Порой котел «протестует» из-за неправильных настроек температуры – необходимо отрегулировать температуру на подающей линии, а также температуру горячей воды. Если недостаточно давления, нужно долить воду, а при наличии воздушных пробок выпустить воздух из радиаторов.

Ситуация меняется, если одна из функций остается в силе, а вторая отказывает. Например, агрегат нагревает воду в контуре ГВС, но отказывается отапливать дом. Скорее всего, сбились настройки программы и котел «считает», что в помещении и так достаточно тепло. Нужно отрегулировать расчетное температурное значение в доме, и отопительный контур запустится.

Если, напротив, отопление в норме, а из крана для горячей воды льется холодная, необходимо повысить температуру горячей воды.

Один из самых тревожных сигналов – вода под агрегатом или рядом с ним. Это говорит о нарушении герметичности. Скорее всего, своими силами не справиться, и для решения проблемы потребуются специалисты

Если котел неожиданно выключился, а на дисплее высветился код F.20 , производитель рекомендует разблокировать предохранительный ограничитель температуры.

Порядок действий:

  • Подождать, пока агрегат остынет.
  • Пользуясь схемой прибора, снять с корпуса переднюю облицовку.
  • Найти под распределительной коробкой доступ к предохранителю.
  • Повернуть и снять колпачок.
  • Максимально глубоко вдавить штифт.
  • Нажать клавишу снятия сбоя.
  • Убедившись, что котел заработал, вернуть на место лицевую панель.

При регулярном повторении проблемы лучше обратиться в сервис.

Настенный котел «Гепард»

Коды ошибок и рекомендации по их исправлению у всех настенных котлов «Протерм» похожи, но небольшие отличия имеются, так как отличаются и технические характеристики.

Например, диапазон рабочего давления – от 0,8 бар до 2 бар, поэтому только после снижения показателей ниже 0,8 бар агрегат выдаст ошибку. Чтобы устройство снова заработало, нужно в отопительную систему долить воды.

Как наполнить систему отопления:

  1. Открыть термостатические вентили.
  2. Открыть устройство для наполнения.
  3. Медленно вливать воду, пока давление в сети не достигнет рабочих параметров.
  4. Удалить воздух из радиаторов.
  5. Перекрыть устройство для наполнения.

Во время процедуры не забывайте следить за изменениями значений давления на дисплее.

Максимальный порог, по достижению которого котел останавливается – 2,8 бар. Если это произошло, нужно снизить давление путем слива воды через предохранительный клапан

Одна из частых ошибок – выход из строя клапана, регулирующего давление газа (ошибка F.28-29 ), поэтому разберем, как починить самостоятельно газовый клапан «Протерм».

Необходимо отключить подачу газа на входе и электропитание. Затем снять лицевую металлическую панель, найти для ремонта газовый клапан и аккуратно открутить его.

Газовый клапан представляет собой сложную деталь, состоящую из нескольких мелких элементов – некоторые из них можно снять для чистки или замены

Если клапан просто засорился топливом плохого качества, нужно разобрать его и протереть все элементы, соблюдая осторожность. Если же засор произошел по причине износа и разрушения деталей, клапан нужно заменить. Чаще всего ломаются пластиковые элементы, которые можно просто поменять.

Причина также может скрываться не в самом клапане, а в системе электроснабжения – нужно проверить все контакты и убедиться в стабильной подаче питания.

Для исправления ошибок газового котла «Протерм Гепард» нужно обратиться к технической документации, где изложены советы производителя. При выходе из строя датчиков газового котла и других элементов требуется их замена.

Если вы не в силах самостоятельно заменить термодатчики, электронную плату, детали арматуры, лучше обратитесь в сервисный центр. Пока агрегат на гарантии, также нельзя заниматься ремонтом самостоятельно.

Выводы и полезное видео по теме

Рекомендации по ремонту котла «Протерм Гепард»:

Потенциальные проблемы котла «Пантера» и их решение:

Чистка и диагностика котла «Медведь»:

Самостоятельным ремонтом занимаются две категории людей: домашние мастера-умельцы, которым это приносит удовольствие, и владельцы техники, пытающиеся сэкономить на вызове специалиста. Если вы не относитесь к этим группам, рекомендуем при серьезной поломке сразу обращаться в сервисный центр.

Профессиональный ремонт всегда дороже, но надежней. На установку новых деталей дается гарантия, а за все действия по замене, ремонту или чистке ответственность на себя берет представитель обслуживающей организации. В целом, в результате действий опытных профессионалов повышается и безопасность.

Ошибки электрического котла Протерм скат

Сообщения об ошибках -код F

Протерм скат коды ошибок

При индикации состояний неисправности котла посредством изображения кода ошибки на дисплее начинает мигать буква «F» вместе с соответствующим двузначным числом, обозначающим код конкретной неисправности. В данном случае это означает, что котел вышел из строя, и встает необходимость вызова квалифицированного специалиста.

Коды ошибок протерм скат

Коды ошибок Protherm skat

Код Значение Устранение
F.00 Ошибка датчика температуры (NTC)
  • Проверьте кабельные соединения.
  • Замените датчик температуры(NTC).
  • Замените кабельный жгут.
  • Замените электронную плату.
F.10
F.13
F.19
F.20 Защитное отключение: предохранительный ограничитель температуры
  • Снова включите котел.
  • Закоротите предохранительный ограничитель температуры.

Если котел снова включается, то замените предохранительный ограничитель температуры.

  • Закоротите тепловой предохранитель.Если котел снова включается, то  замените тепловой предохранитель.
  • Замените электронную плату.
  • Замените кабельный жгут.
F.22 Сухой старт
  • Проверьтекотелнапредметслишкомнизкогодавленияводы(.00 — Размыкание цепи NTC датчика на выводе ОВ
    • — неисправность индицируется в случае размыкания цепи NTC датчика, установленного на выводе ОВ
    • — сообщение будет автоматически удалено после повторного подключения NTC датчика
    • — размыкание цепи NTC датчика происходит при повышении напряжения свыше 4,75 В

    F.10 — Короткое замыкание  NTC датчика на выводе ОВ

    • — неисправность индицируется в случае наступления короткого замыкания NTC датчика, установленного на выводе ОВ
    • — сообщение будет автоматически удалено после повторного подключения NTC датчика
    • — короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи ниже 0,45 В
    • Датчик в данном случае показывает заведомо неверное значение по сравнению с указанным в таблице

    РЕКОМЕНДАЦИИ

    • Проверьте соединение датчиков
    • Проверьте кабели датчиков
    • Проверьте датчик Сопротивление (замените в случае необходимости)

    F.13 — Короткое замыкание NTC датчика внешнего накопительного бака ГВС

    — неисправность инициируется на дисплее котла в случае короткого замыкания NTC датчика внешнего накопительного бака ГВС

    — сообщение будет автоматически удалено после повторного подключения NTC датчика

    — короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи ниже 0,45 В

    РЕКОМЕНДАЦИИ

    • Проверьте соединение датчиков
    • Проверьте кабели датчиков
    • Проверьте датчик Сопротивление (замените в случае необходимости)

    F.19 — Короткое замыкание датчика наружной температуры

    — неисправность индицируется в случае короткого замыкания датчика наружной температуры

    — сообщение будет автоматически удалено после повторного подключения NTC датчика

    — короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи упадет ниже 0,45 В

    — ошибка не индицируется в случае неактивной функции эквитермического регулирования (E-)

    — в этом случае котел продолжает работать в нормальном режиме отопления (без эквитермического регулирования)

    РЕКОМЕНДАЦИИ

    • Проверьте соединение датчиков
    • Проверьте кабели датчиков
    • Проверьте напряжение цепи
    • Проверьте датчик Сопротивление (замените в случае необходимости)



    Ошибка f20 на котле Протерм Скат

    — неисправность индицируется в случае активации аварийного термостата в результате перегрева котла

    — сообщение будет автоматически удалено после ресетирования аварийного термостата вручную

    медной трубе должен и стоять этот аварийный термостат.

    Этот термостат стоит в старых версиях котла, в котлах, которые идут после 2012 года этого термостата нет

    на теплообменнике стоит Термостат

    — снимаете с него защитную резиновую оболочку

    -посередине вы увидите  небольшую красную кнопку, нажмите ее  и соберите все в обратном порядке. Но найдите причину перегрева.

    Не только нажать, но и выявить причину перегрева, почему он произошёл. !!!

    Отсутствие циркуляции надо проверить насос и воздух в системе., может есть воздух в теплообменнике  и т.д.. Чтобы проверить насос открутите заглушку для стравливания воздуха (можно посмотреть визуально или коснуться отверткой)  Насос стоит Wilo. Если сломан и не вращается — заменить. Чтобы по экономичней было можно купить одну голову, а не весь насос в сборе

    Перегрев просто так не происходит.
    РЕКОМЕНДАЦИИ

    • воздух в теплообменнике котла
    • Проверьте насос отопления (нет протока через аппарат)
    • Проверьте термостат перегрева

    F.22 — Потеря воды — недостаточное давление воды в системе отопление

    — неисправность индицируется в случае снижения давления воды в системе отопления ниже 0,6 баров

    — сообщение будет автоматически удалено после повышения давления отопительной воды в системе выше 0,6 баров

    – в результате дополнения воды в систему отопления

    — сообщение об ошибке не появится в случае неисправности датчика давления



    Датчик давления служит для определения давления воды в котле (системе отопления). В случае недостатка ОВ в котле датчик давления передаст информацию плате управления котлом, которая даст команду на его остановку.

    Принцип действия

    При повышении давления воды увеличится объем мембраны, несущей на себе магнит. Напротив магнита находится датчик Галла, меняющий входящее напряжение на плате управления котлом в зависимости от изменения параметров магнитного поля. Изменение параметров магнитного поля зависит от изменения расстояния датчика Галла по отношению к позиции магнита Точки измерения

    Входящее напряжение датчика давления:

    Точки измерения 1 и 2 = 5 В DC Контрольные значения: Точки измерения 1 и 3 При давлении в 1 бар / 1,7 В DC При давлении в 1,5 бара / 2 В DC При давлении в 2 бара / 2,3 В DC

    РЕКОМЕНДАЦИИ

    • Слишком низкое давление воду 0.3 Бар. При заполнении котла водой в этом случае не требуется нажимать кнопку RESET.
    • Неисправность датчика давления воды. Заменить.
    • Проверьте утечки в котле и системе отопления.
    • Проверьте исправность насоса.возможна  либо блокировка насоса. разберите его, и проверьте на предмет исправной работы и чистоты.

    F.41 — «Залипшее» реле Протерм скат

    • — данное сообщение появится в случае 5-кратной неспешной попытки котла «разлепить» релеВ подобных случаях на панели управления котлом начнет мигать светодиод. Котел будет стремиться разлепить реле, а в случае неудачи на дисплее появится сообщение об ошибке F41. Котел будет работать на минимальный нагрев. После отключения и повторного включения котел начнет работать в рабочем режиме, но на дисплее будет продолжать мигать светодиод. Обратитесь в специализированную сервисную организацию.

      — сообщение исчезнет после повторного включения и выключения котла

      — наличие проблемы с «залипшим» реле после повторного включения котла продолжает сигнализировать мигание светодиода HDO

      — сообщение исчезнет после обновления заводской настройки котла, уложенной в памяти EEPROM (код d.96)

      — изображение ошибки устраняется путем выключения и повторного

      включения котла

      — при повторном включении котел сигнализирует о залипания реле

      миганием светодиода HDO

      Проверка:

      1. При отмене команды на нагрев отопительной воды – при окончании цикла нагрева ОВ (размыкание цепи RT) или ГХВ (температура воды в накопительном баке достигла установленного значения).
      2. При активации „программируемого ограничителя температуры“, т.е. в случае превышения заданной температуры на 5 °C. Примечание: Данная функция активируется в случаях нахождения котла в „standby“ режиме (т.е. отсутствие каких-либо команд). Функция запускается при активации детектора. Если котел работает с перемычкой и наружным датчиком температуры без нагрева ГХВ, то подобная проблема с реле может остаться без внимания вплоть до момента превышения температуры воды в системе, рассчитанной блоком эквитермического регулирования, на 5 °C. Проверка залипания реле не зависит от режима работы котла. Она связана с текущим состоянием функции отопления. В то время, когда последняя отключена, и происходит проверка состояния реле. В подобном состоянии котел находится всякий раз, когда нагревательные элементы прекращают свою работу, т.е.: 1. после отмены команд на нагрев отопительной воды и подготовки ГХВ, активацию системы противоморозной защиты — отопление. 2. при активации программируемого ограничителя температуры — setpoint + 5 °C Примечание: В случае срабатывания детектора (например, в случае случайного замыкания контакта реле) функция активируется (т.е. подобно тому, как описано в пункте 1). Кроме того, функция активируется и в случаях: ГХВ: могут настать случаи 1 и 2 ОВ: комнатный терморегулятор — 1 и 2 ОВ: перемычка + наружный датчик температуры

    .63 — Ошибка памяти EEPROM

    — данное сообщение появится в случае возникновения проблем с данными, уложенными в памяти EEPROM, или ошибки в коммуникации EEPROM — сообщение исчезнет после обновления заводской настройки котла из EEPROM (код d.96)

    РЕКОМЕНДАЦИИ

    • перепрограммируйте заводские настройки

    Настройка на мощность котла.

    — установить кнопками – или+ на bar.

    — нажать OK и держать до «0»

    -кнопкой + выбрать 93

    -нажать OK

    — выбрать 1 если 6 кВт

    — выбрать 2 если 9 кВт

    — выбрать 3 если 12 кВт

    — выбрать 4 если 14 кВт

    — выбрать 5 если 18 кВт

    — выбрать 6 если 21 кВт

    — выбрать 7 если 24 кВт

    — выбрать 8 если 28 кВт

    — нажать ОК

    -нажать ОК и + одновременно.

    Затем, спустя минуту, отключите котел полностью, подождите 5 минут и включите его вновь.

    Если это не дало требуемого результата, необходимо обратиться в сервисный центр для решения данной проблемы.

    F.73 — Короткое замыкание  (сигнал — GND) или размыкание цепи датчика давления

    — сообщение появится в случае короткого замыкания (сигнал — GND) или размыкания цепи датчика давления

    — сообщение будет автоматически удалено после повторного подключения датчика давления на соответствующее место

    — короткое замыкание или прерывание цепи датчика идентифицируется в случае снижения напряжения ниже 1 В

    РЕКОМЕНДАЦИИ

    • Проверьте разъем датчика
    • Проверьте датчик
    • Нажмите RESET котла. Если ошибка повторится, замените датчик давления

    F.74 — Короткое замыкание (сигнал — +5 В) датчика давления ОВ

    — данное сообщение появится в случае короткого замыкания (сигнал — +5 В) или размыкания цепи датчика давления ОВ

    — сообщение будет автоматически удалено после повторного подключения датчика давления на соответствующее место

    — короткое замыкание датчика с сигналом +5 В детектируется в случае повышения напряжение выше 4 В

    РЕКОМЕНДАЦИИ

    • Проверьте разъем датчика
    • Проверьте датчик
    • Нажмите RESET котла. Если ошибка повторяется, замените датчик давления

    F.85 — Замерзание воды в котле

    — данное сообщение появится в случае падения температуры, отображаемой NTC датчиком на выходе ОВ, ниже 3 °C

    — сообщение будет автоматически удалено при повышении значения температуры воды, отображаемого NTC датчиком на входе ОВ, свыше 4°C

    — сообщение не появится в том случае, если произошел отказ NTC датчика на выходе

    Электро котел предназначен для работы в нормальных средах с диапазоном температур от +5 до +40 °C и влажностью воздуха, в зависимости от температуры в помещении, максимально до 85 %. Если температура котловой воды будет продолжать снижаться, то при ее падении ниже 3 °C котел будет заблокирован. Разблокировка происходит автоматически при повышении температуры до +3+5°C

    Решение

    1. феном греть верх, где стоит датчик
    2. датчик отключить и взять в руку  пока не прогрелся до рабочей температуры

    ВЫЯСНИТЬ ПРИЧИНУ ОСТАНОВКИ КОТЛА!!!

    F.86 — Замерзание воды в накопительном баке ГВС

    — данное сообщение появится в случае падения температуры воды, отображаемой NTC датчиком накопительного бака, ниже 3 °C

    — сообщение будет автоматически удалено после повышения температуры воды, отображаемой NTC датчиком накопительного бака, выше 4°C

    — сообщение не появится в случае, если NTC датчик накопительного бака неисправен, или отключена функция нагрева воды в накопительном баке – значение функции установлено на отметке „—“

Ссылка на основную публикацию
