Почему в газовом котле падает давление? Частые причины и способы устранения

Главная › Климатическая техника › Обогреватель

Для обеспечения теплоснабжения и подогрева воды в индивидуальном жилом доме владельцы чаще всего устанавливают газовые котлы с замкнутой циркуляцией теплоносителя. Для установки и эксплуатации газового котла необходимо, чтобы рядом проходил газопровод. Если же сети газоснабжения поблизости отсутствуют, для отопления можно использовать сжиженный нефтяной газ в баллонах.

Двухконтурная конструкция позволяет увеличивать напор рабочей среды в контуре системы. Снижение давления способствует возникновению проблем при работе отопительной системы. Рассмотрим подробнее, какие бывают причины, и какими способами можно устранить эту неприятную проблему.

В процессе эксплуатации газовый котел может давать сбои в работе

Норма и контроль

На систему теплоснабжения пагубно влияет как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер.

Полезно! В многоэтажных домах с центральным отоплением данная норма чуть выше, поскольку здесь трубы должны выдерживать к тому же и гидравлические удары.

Виды давления в системе

В двухконтурных системах отопления давление подразделяется на следующие виды:

  • статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
  • динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
  • рабочее — статическое+динамическое;
  • избыточное — разница между атмосферным и измеряемым;
  • абсолютное — избыточное+атмосферное;
  • номинальное — указывается производителем в технических документах к газовому котлу;
  • максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
  • предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

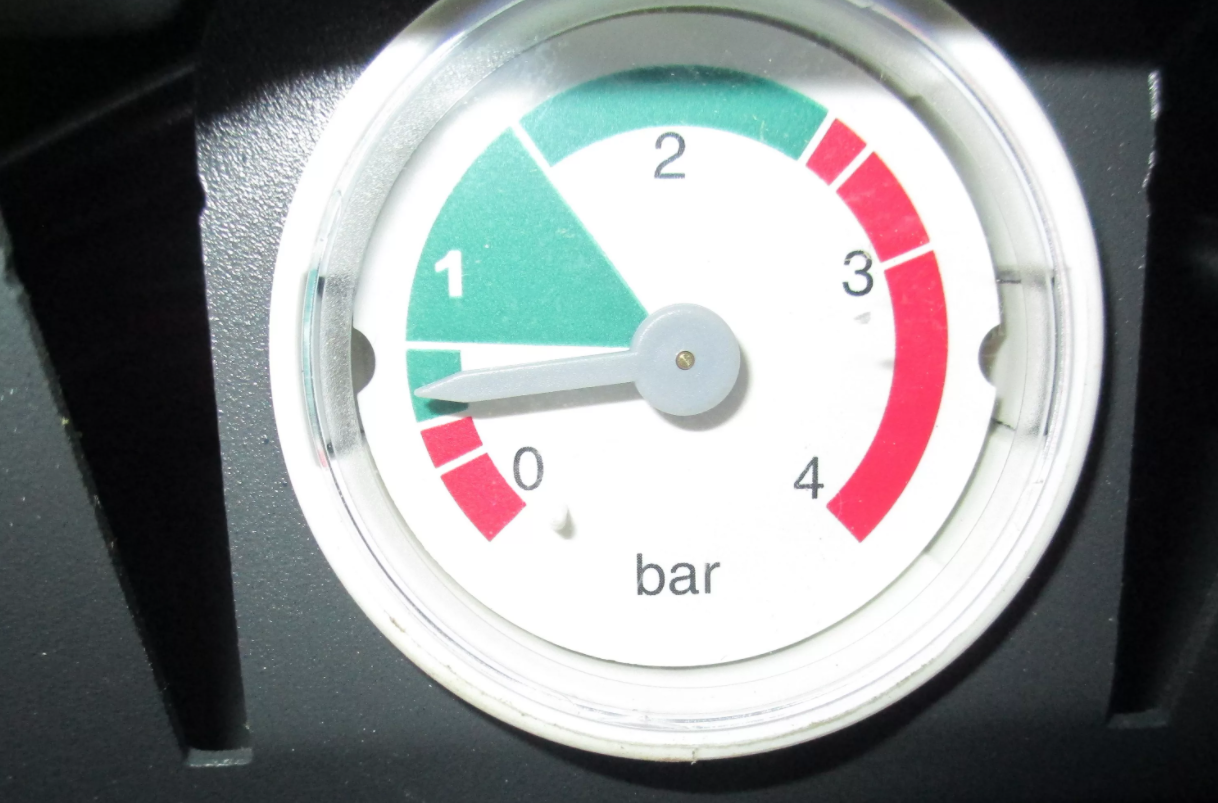

Приборы контроля

Газовые котлы содержат в себе различные компоненты, отвечающие за регулирование параметров оборудования и поддержание его в рабочем состоянии. Данная система требует постоянного контроля функционирования системы. Для контроля давления жидкости применяются манометры и термоманометры.

Интересно! Термоманометры позволяют дополнительно контролировать уровень температуры.

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

Контроль давления воды обеспечивает установленный в систему датчик — манометр

Если в отопительном агрегате отсутствует манометр, то он предусматривается группой безопасности, которая состоит из следующих узлов:

  1. Сам манометр либо термоманометр.
  2. Спускник воздуха для обеспечения препятствия завоздушивания контура.
  3. Предохранительный клапан для сброса давления теплоносителя при его сильном увеличении.

Причины падение давления и варианты решения

Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается. Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт.

Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.

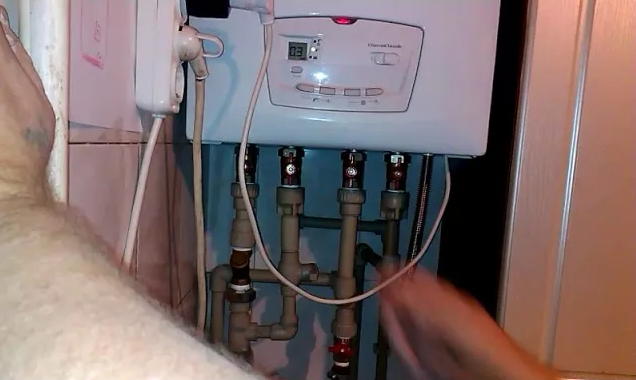

Падает давление в системе при включении горячей воды

Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.

Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение. Падению  давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.

Падает давление из-за протечек

Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.

Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.

Узлы, которые нужно осмотреть и проверить в первую очередь:

  • соединительные фитинги;
  • радиаторы;
  • расширительные баки;
  • двухконтурные котлы.

Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.

Воздушные пробки

Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.

Пониженное давление может возникать из-за воздушных пробок

Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.

Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.

Проблема с расширительным баком

Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.

Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.

Проблема с расширительным баком может стать причиной изменения давления

Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.

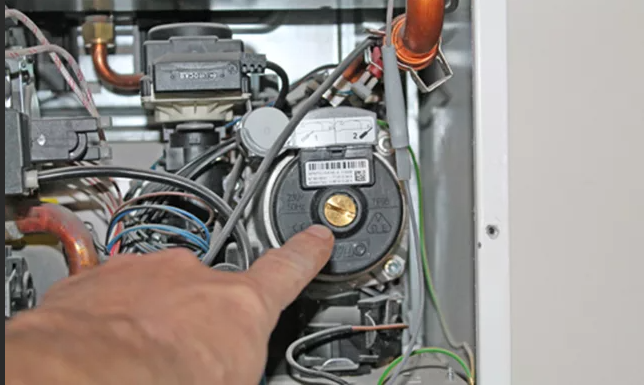

Неисправность измерительного оборудования

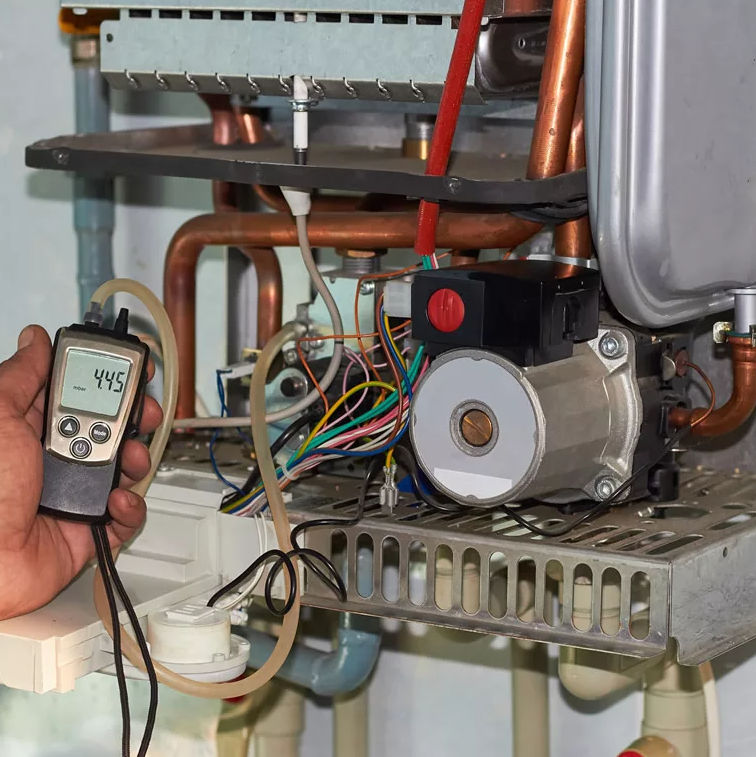

Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.

Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.

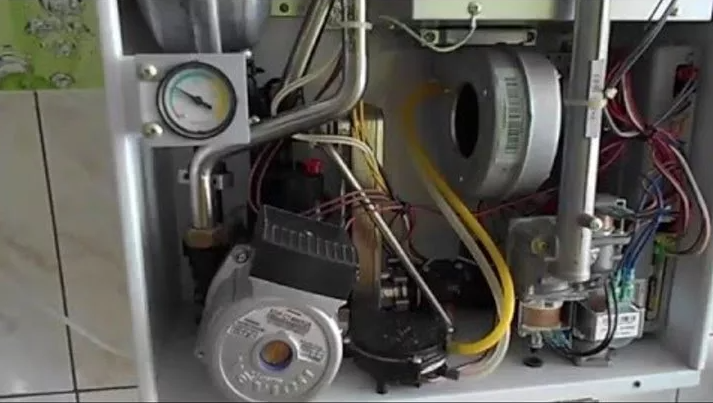

Трещины на теплообменнике в котле

На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.

В стенках теплообменника могут поваляться со временем микротрещины

Кран сброса теплоносителя не закрыт плотно

Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.

Как поднять давление в котле

Если причина заключается в неисправности расширительного бака, то неверно был подсчитан его объём либо повреждена мембрана. В таком случае следует либо более точно вычислить требуемый объём, либо просто заменить бачок.

Если давление стало сбрасываться сразу после первичного запуска, то это нормально. В контуре, совсем недавно заполненном водой из водопровода, присутствует большое количество воздуха. Со временем он превратится в пузырьки и выводится из трубопровода, а параметры контура придут в норму. Для более быстрого выведения пузырьков используется ручной спускник воздуха.

Перед тем как поднять давление, необходимо проверить герметичность системы

Перед проведением мероприятий по повышению давления в системе необходимо убедиться в её герметичности. Для этого нужно осмотреть следующие её части:

  • отопительные приборы — часто протечки появляются в местах стыковки с трубами, возможны и протечки, возникающие между раздельными секциями;
  • трубы — даже совсем мелкие трещины часто могут приводить к утечке теплоносителя;
  • фитинги — нередко являются причиной протечек;
  • котлы — модели с двумя контурами имеют сложное внутреннее строение: так, следует внимательно произвести осмотр циркуляционного насоса, трехходового клапана и теплообменника.

Профилактика образования воздушных пробок

Профилактические меры против появления воздушных пробок следующие:

  1. Обращайте внимание на правильность установки труб и подключения отопительных приборов. Многие проблемы вызваны именно ошибками, которые совершены на данной первоначальной стадии.
  2. Для предупреждения попадания воздушных пробок необходим правильный ввод оборудования в эксплуатацию, перед которым важно предварительно проверить все компоненты и соединения.
  3. Перед пуском устройств в работу проверьте их на предмет работоспособности. С помощью компрессора нужно подать давление, уровень которого на ¼ выше его нормального рабочего значения. Если за 30 минут оно не ослабнет, то всё в порядке и система подготовлена к работе. Если же давление резко снижается, то возможны протечки, которые следует оперативно выявить и устранить перед началом эксплуатации.

Причины падения давления воды в газовых котлах

Стандартным рабочим давлением в закрытых системах отопления с принудительной циркуляцией является значение в пределах 1,5-2 бар. Если в газовом котле падает давление, работа как отопительного контура, так и контура ГВС сильно затрудняется или становится невозможной, автоматика некоторых моделей приостанавливают работу котла.

Причин почему это происходит достаточно много, но диагностировать их самостоятельно не сложно. В статье мы рассмотрим все возможные причины в порядке убывания вероятности, а также обозначим, что стоит или не стоит делать в каждом из случаев и как поднять давление в газовом котле.

Нормы и способы контроля

Для начала кратко рассмотрим виды давления и способы его измерения, что поможет лучше понять как оно образовывается в отопительном контуре и контуре горячего водоснабжения (ГВС).

Виды давления и его нормы в газовом котле

Как в одноконтурных, так и в двухконтурных системах отопления давление бывает:

  • статическим – естественное давление, образуемое гравитацией, действующей на теплоноситель (каждый метр высоты стояка системы создает примерно 0,1 бар);
  • динамическим – искусственное давление, создаваемое принудительно в закрытом контуре (насосом либо расширением нагретого теплоносителя), зависит от параметров насоса, температуры теплоносителя и герметичности системы.
  • рабочим – реальное давление (статическое + динамическое), именно оно замеряется контрольно-измерительными приборами, нормальными считаются значения 1,5 или 2 бар;
  • максимальным– максимально допустимое для работы системы, даже кратковременное его превышение (гидроудар) с большой вероятностью может привести к аварийной разгерметизации системы (проще говоря разрыву труб, радиаторов или теплообменника котла).

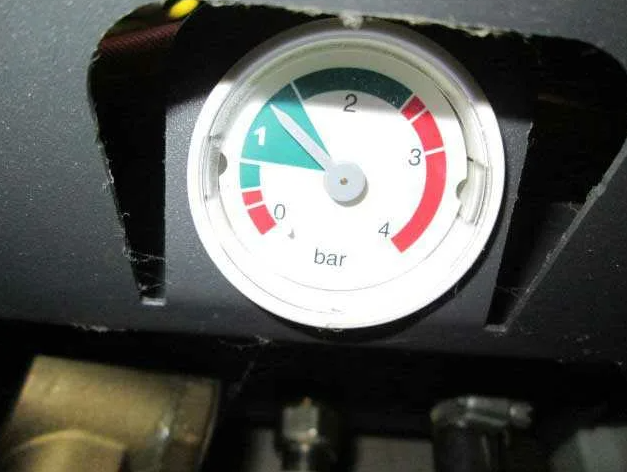

Чем оно измеряется

В большинстве моделей настенных и напольных газовых котлов предусмотрен встроенный манометр, измеряющий рабочее давление воды в отопительном контуре. Но даже при его наличии рекомендуется устанавливать дополнительный: в составе группы безопасности (манометр/термометр, предохранительный клапан, клапан для стравливания воздуха).

Дело в том, что даже стрелочный заводской манометр со временем может выйти из строя и неправильно измерять давление или показывать его скачки, не говоря уже об электронных датчиках. Дополнительный контрольно-измерительный прибор, установленный на подаче котла, позволит быстро проверить и сравнить показания, чтобы сразу же исключить неполадку основного манометра.

Наиболее частые причины, почему падает давление в газовом котле

Неисправность крана подпитки (заполнения)

Расположение крана подпитки в настенных газовых котлах. Точное расположение крана в вашей модели уточняйте в инструкции по эксплуатации.

Наиболее распространенная, известная многим владельцам причина среди двухконтурных моделей, особенно с пластиковым, ненадежным краном подпитки. Он может быть неплотно закрыт или неисправен. Тогда контур отопления сообщается с системой водоснабжения, где давление обычно выше, между двумя системами происходит выравнивание давления. Однако как только открывается кран горячей воды, давление быстро падает.

Снижение наблюдается только при ГВС, именно по этому признаку можно определить неисправность, как только кран горячей воды закрывается, давление резко восстанавливается до прежних значений.

Неисправность крана подпитки опасна не только возможным нарушением работы системы, но и приводит к повышенному окислению внутренней поверхности труб, стремительному оседанию внутри труб и змеевика теплообменника котла солей, в дальнейшем приводящих к полному засорению. Цена вопроса: 1200-3500 рублей.

Утечка теплоносителя

Тщательнее всего проверяйте фитинговые соединения.

Течь может быть не только через кран подпитки, но и в местах соединения труб и патрубков, радиаторах отопления, расширительном баке. Поэтому, если низкое давление при работе котла наблюдается постоянно, а не только при использовании ГВС, необходимо проверить всю систему на герметичность. Нужно снять и лицевую крышку котла, проверить все узлы внутри него, даже если из закрытого котлоагрегата не капает вода.

Обычно на герметичность систему проверяют перед началом отопительного сезона, но нельзя исключать износ прокладок и уплотнителей, возможную коррозию металла, ослабление соединительных фитингов и т.д. во время эксплуатации системы отопления.

Наличие воздушных пробок

Причиной образования завоздушенности в системе может быть множество факторов: засасывание воздуха через негерметичные участки, неправильное заполнение контура теплоносителем и ввод его в эксплуатацию, высокая температура воды (свыше 85-90°C), что приводит к повышенному выделению воздуха. Характерным признаком завоздушенности часто бывает прерыв передачи тепла на каком-либо участке системы (после воздушной пробки).

Тем не менее, проблема легко решается. Достаточно стравить воздух через спускной клапан группы безопасности или кран Маевского на радиаторах.

Проблемы с расширительным баком

Давление в расширительном баке газового котла соответствует давлению во всей системе и зависит от модели котла. Нормальными рабочими значениями, как мы уже говорили ранее, являются показатели 1,5-2 бар. Некоторые модели нормально работают при 1-1,2 бар.

Внутри закрытые расширительные баки разделены на 2 отделения: теплоноситель и воздух. Разделены они специальной мембраной, которая при расширении теплоносителя изгибается, увеличивая объем камеры для теплоносителя и снижая объем камеры для воздуха. Но чтобы изначально, при запуске системы, установить мембрану в должном положении и отрегулировать давление в системе, воздух закачивается в бак через ниппель сверху.

Со временем он может пропускать и при расширении теплоносителя стравливать воздух с камеры расширительного бачка, из-за чего давление на мембрану не оказывается, бак не держит оптимальное давление.

Заменить ниппель отдельно обычно невозможно, поэтому требуется замена всего бака. Перед этим стоит убедиться, что вся остальная система герметична и воздух стравливается именно через ниппель расширительного бачка. Цена вопроса: 1 500-6 000 руб.

Трещины на теплообменнике

Микротрещины на теплообменнике трудно заметить, тем более вода просачиваясь наружу быстро испаряется и высыхает в виду высокой температуры элемента. Во многих моделях настенных котлов теплообменник находится в закрытой камере сгорания, доступ к нему можно получить сняв переднюю ее крышку.

Если давление воды падает в двухконтурном газовом котле, не забудьте обратить внимание на вторичный теплообменник, он расположен рядом с первичным. Некоторые модели оснащены битермическим теплообменником, представляющим единый элемент. Незначительная разгерметизация решается заделыванием либо заваркой повреждений, при серьезной течи придется заменить теплообменник.

Неисправность сбросного клапана

Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления.

Сбросной (предохранительный) клапан находится в составе группы безопасности или устанавливается отдельно, он необходим для стравливания чрезмерного давления в системе отопления. Принцип его работы таков: пружина давит на затвор, который перекрывает поток теплоносителя, но как только давление превышает допустимые границы, пружина сжимается, открывая затвор и выпуская излишки воздуха либо теплоносителя.

После 7-10 циклов пружинные сбросные клапаны выходят из строя в виду износа пружины, которая уже не держит прежнее давление: оно скачет или снижается. При этом наблюдается постоянная течь.

Разбирать и ремонтировать сбросной клапан самостоятельно настоятельно не рекомендуется, лучше просто заменить механизм. Цена вопроса всего 500-900 руб.

Неправильная работа контрольно-измерительных приборов

Если все предыдущие возможные причины обнаружить не удалось, дело моет быть в манометре. Иногда неисправность можно определить, когда давление согласно прибору упало до 0, что редко бывает в виду как минимум статического давления теплоносителя. Лучшим выходом, как мы уже писали ранее, является установка дополнительного манометра на подаче котла. Если это не было произведено, диагностировать неполадку самостоятельно трудно, необходимо вызывать мастера.

Давление постоянно скачет в новом газовом котле после первичного запуска

Если давление постоянно меняется при первом запуске оборудования – это норма, в контуре может присутствовать достаточный объем воздушных масс, которые при наличии соответствующих спускных клапанов скоро выйдут и показатели нормализуются.

В заключение, хотим напомнить о необходимости проводить проверку всей системы отопления на герметичность перед каждым отопительным сезоном, чтобы не прерывать работу газового котла в холодные времена и не допустить замерзания теплоносителя.

Причины падения давления в котле

Чтобы организовать бесперебойный обогрев и водоснабжение частного дома, многие граждане используют газовые котлы с замкнутым контуром, по которому движется теплоноситель. Однако в процессе их эксплуатации потребители нередко сталкиваются с такой проблемой, когда падает давление в котле. Чтобы устранить ее, важно разобраться с принципом работы и возможными неполадками.

Как контролируется давление котла

За давлением в системе отопления нужно следить

Для измерения показателей давления в котле отопления используются контрольно-измерительные приборы — манометры. Так, котел «Будерус» оборудован несколькими измерительными деталями, которые отображают точные показатели напора теплоносителя.

Причины падения давления

Существует масса факторов, объясняющих, почему падает давление. В их числе:

  1. Вытекание теплоносителя из системы отопления.
  2. Сбои в электроснабжении в течение долгого времени.
  3. Проблемы в работе расширительного резервуара.
  4. Неправильный выбор и эксплуатация оборудования.

При снижении показателей давления теплоносителя отопительный агрегат перестает функционировать, поскольку вода не поступает в бак. Если снижается давление газа, система автоматически отключается. Для предотвращения таких неприятностей, необходимо своевременно обслуживать котел, и принимать меры при его отключении.

Падает давление при включении горячей воды

Если падает давление в системе отопления при включении горячей воды, это может объясняться подсосом воздуха в контур отопления или сбоями в функциональности 3-ходового клапана. Подобная проблема связана с особым строением котлов.

Разбираясь, что делать, если настенный котел при открытии крана с горячей водой начинает сбрасывать давление, важно понимать специфику его работы. Для благополучного устранения дефектов следует обратиться за помощью к специалисту.

Образование воздушных пробок

Если в каком-либо месте системы появляются трещины и происходит разгерметизация, это приводит к утечке теплоносителя и всасыванию воздуха внутрь контура. В результате образуются воздушные пузырьки. Еще их появлению способствует некорректное заполнение контура, что приводит к резким скачкам давления. Для устранения неполадок достаточно осуществить процедуру развоздушивания установки путем монтажа спускников.

Дефекты расширительного бака

К причинам падения давления в газовом котле относят проблемы с расширительным резервуаром. Возможно, произошел разрыв в конструкции или разгерметизация ниппеля, из-за чего он стал пропускать воздух.

На внутренней стороне емкости расположено 2 отделения с мембранной перегородкой. В одной части содержатся воздушные массы, а во второй — теплоноситель. По мере прогревания жидкой консистенции, она расширяется и увеличивается в объеме, начиная с большой силой воздействовать на мембрану. Под таким воздействием мембрана приводит к сжатию газовой смеси.

При продолжительной эксплуатации системы случается изнашивание ниппеля, поэтому он не справляется со своей задачей.

Если проблеме подвергся котел «Навьен», понадобится приобрести новый бак, выполнить замену. Однако до момента приобретения нужно удостовериться, что проблема связана с этим фактором. Не исключены случаи протечки труб, радиаторов или завоздушивания отопительного контура.

В случае повреждения мембраны расширительный бак перестает справляться со своими задачами, а уровень давления понижается. Чтобы обнаружить этот дефект, достаточно постучать по конструкции (звучание станет глухим). А при коротком нажатии на ниппель прольется вода.

Дефект предохранительного клапана

Задача предохранительного клапана в котле «Навьен» заключается в защите отопительной системы от избыточного давления. При превышении допустимых показателей деталь открывается и начинает сбрасывать лишнюю воду. Стандартный порог срабатывания составляет 2,5 бара.

Если клапан выбран неправильно, произойдет множество ложных срабатываний, из-за чего давление будет постоянно падать. Для устранения проблемы необходимо выполнить замену клапана.

Группа безопасности системы отопления. Источник фото: teplo-com.ru

Еще в процессе использования этого элемента под седлом могут скапливаться частички грязи, окалина и прочий мусор, предотвращающие его свободное закрытие. Можно попытаться самостоятельно избавиться от проблемы путем прокручивания крышки клапана в заданном направлении.

Дальше следует в течение 1-2 часов контролировать показатели давления с помощью манометра. Если ситуация не изменилась, понадобится найти другую причину поломки.

Утечки в системе отопления

Постоянные утечки в отопительном контуре — одна из ключевых причин, объясняющих, почему упало давление. Скорость снижения показателей определяется степенью поломки. Иногда давление сбрасывается мгновенно, а в других случаях — медленно и постепенно. Если утечка остается в видимом диапазоне, ее можно будет определить по водяным лужам или появлению конденсата на поверхности стен.

При утечках в трубах и радиаторах можно не заметить их, поскольку теплоноситель способен испаряться при работе оборудования. При выключении котла, если есть утечка, под ним появится лужа.

Если произошло снижение давления в отопительной системе, но не удалось найти причину неполадок, понадобится помощь опытного специалиста, который подтвердит, что утечек нет и выполнит ремонт газового котла «Аристон», «Бакси» или другой модели.

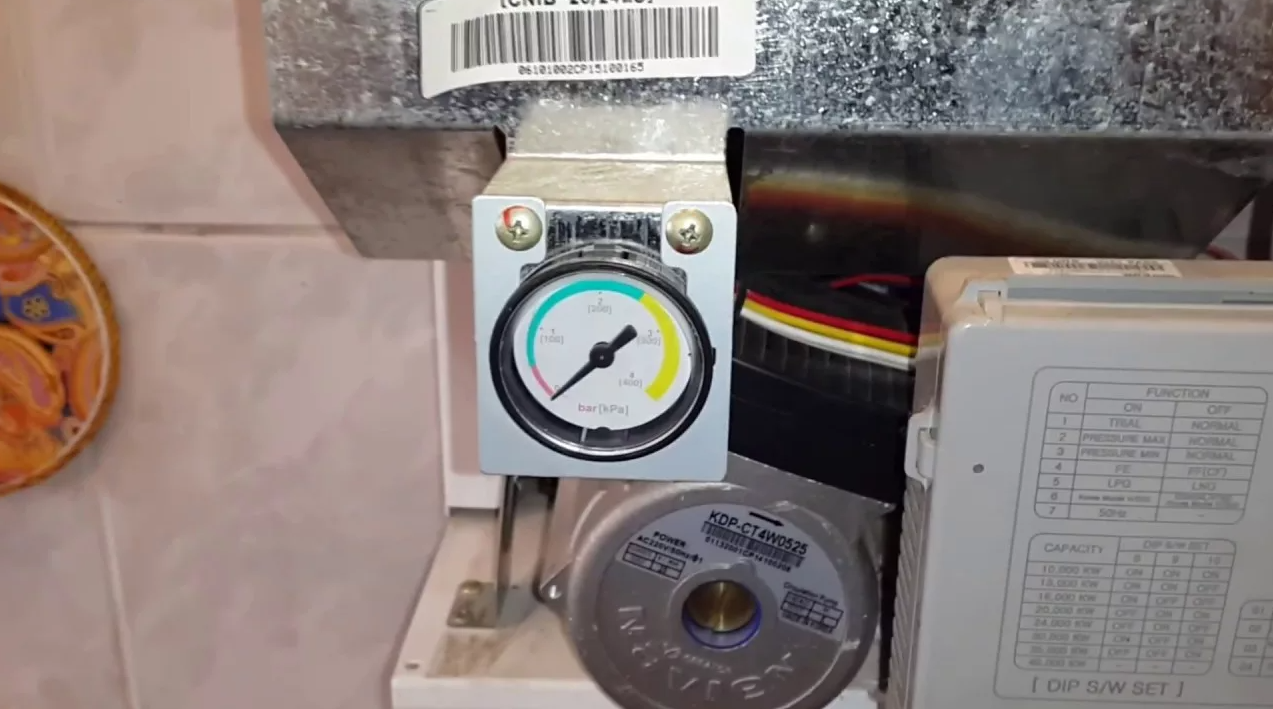

Проблемы с измерительным оборудованием

Иногда манометры дают ошибочные показатели. Низкое давление на показателях измерительного оборудования может объясняться неисправностью самого прибора. При отсутствии видимых дефектов, стоит проверить автоматику и контрольно-измерительные приборы. В процессе эксплуатации они могут выйти из строя и отображать неверные значения.

Найти подобную ошибку самостоятельно непросто, поэтому рекомендуется воспользоваться профессиональной помощью специалистов.

Как решить проблему падения давления

Если вам никогда раньше не приходилось восстанавливать котловое оборудование своими руками, не стоит заниматься самостоятельным ремонтом. Не зная схем и принципов работы агрегатов, можно допустить ошибки и вывести из строя всю систему.

Чтобы отремонтировать оборудование, нужно провести ряд комплексных мероприятий. В первую очередь, важно определить из-за чего в котле падает давление в двухконтурной установке.

В устройствах с принудительной циркуляцией к неполадкам приводит утечка жидкости. Для определения места протечки нужно провести комплексный осмотр мест соединения.

Нередко к протечкам приводит неправильно выполненный монтаж. Чтобы предотвратить такие последствия, лучше заранее доверить задачу по установке специалисту.

При первичном осмотре бывает проблематично найти место утечки. При появлении лужицы под трубопроводом, к ремонту нужно приступить как можно быстрее. В противном случае поломка приведет к плачевным последствиям. В большинстве случаев ремонт подразумевает замену старых труб, которые были подвергнуты коррозийным процессам.

При наличии сложной разводки процесс поиска места утечки может вызвать ряд трудностей. При нестабильном давлении и отсутствии возможности найти причину поломки понадобится вызвать специалиста, который задействует специальные приборы для быстрого и эффективного определения ошибки.

Перед выполнением ремонта нужно отсоединить радиаторы и котел от системы и найти поврежденный участок. В случае деформации трубы ее следует заменить новой. Если протечка образовалась в месте соединения труб, выполняется повторная герметизация. В качестве герметизирующего состава используется специальная лента или герметик.

Выход из строя муфты требует ее замены.

Если проблема связана с неисправностями в расширительном баке, значит, на был выбран неподходящий объем или произошло повреждение мембраны. Ремонт будет требовать проведения повторных расчетов или замены бачка.

При сбрасывании давления после первого запуска беспокоиться по поводу выхода из строя отопительной системы не стоит. Это нормальная реакция, связанная с тем, что в контуре присутствует большое количество воздуха. При нормальной работе оборудования пузырьки выйдут из трубопровода, а характеристики контура стабилизируются. Чтобы быстрее вывести пузырьки, понадобится задействовать ручной механизм для стравливания воздуха.

Если произошло повреждение теплообменника из-за интенсивной эксплуатации и износа, найти источник проблемы без специализированного оборудования будет сложно.

Для предотвращения многочисленных проблем в работе системы отопления, включая снижение давления, важно выполнять комплексную профилактику и соблюдать ряд правил использования. Стоит следить за правильностью подключения трубопровода и обогревательных элементов, поскольку многие ошибки допускаются еще на этапе монтажа.

Чтобы избежать образования воздушных пробок в обогревательном контуре, важно грамотно закрепить рабочие узлы, убедиться в работоспособности клапанов и соединений, а также провести диагностику. Давление подается с помощью компрессора на ¼ больше стандартного значения. Если через 30 минут показатели не упадут, это будет свидетельствовать о том, что ошибка устранена и можно приступать к эксплуатации котла в прежнем режиме. Если замечаются резкие скачки давления, понадобится повторная проверка системы на наличие протечек.

Почему падает или растет давление в газовом котле: причины нестабильности напора + способы предупреждения проблем

Работы по обеспечению правильного функционирования отопительного оборудования не заканчиваются на его установке. Обслуживание требует от владельца определенного уровня знаний и постоянного контроля за состоянием системы. Важно понимать, почему падает или растет давление в газовом котле, отчего оборудование функционирует с перепадами.

В представленной нами статье подробно описаны все причины нестабильности давления в системе подготовки теплоносителя и горячей воды. Мы расскажем о том, как устранить неполадки и поддерживать показатели в нормальном диапазоне. Наши рекомендации помогут справиться с намечающимися поломками и предупредить сбои в работе.

Каким должно быть давление в системе отопления

Отопительные системы можно разделить на два типа — закрытая и открытая. В открытой функцию регулировки давления выполняет негерметичный расширительный бак.

Емкость устанавливается в верхней точке отопительного контура и служит для удержания расширяющегося при нагревании теплоносителя, для отвода воздуха, а также выполняет роль предохранительного клапана. Рабочее давление в такой системе зависит преимущественно от температуры отопительной воды.

Чаще всего, при организации отопления в домах и квартирах, используют закрытые отопительные системы. Они более эффективны, безопасны, но требуют постоянного контроля давления.

Очень важно следить за давлением, температурой теплоносителя, реагировать на любые не характерные для нормальной работы отопительной системы признаки — стук, частый сброс горячей воды через предохранительный клапан, холодные участки контура

Напор в контуре закрытого типа возникает вследствие принудительной циркуляции, осуществляемой с помощью насоса. Отклонения давления от нормы могут привести к выходу оборудования из строя.

Номинальное давление в газовых котлах различных моделей может варьироваться, оно определяется техническими характеристиками оборудования

Проектируя отопительную систему, давление рассчитывают с учетом высоты водяного столба, протяженности системы, характеристик подключаемого оборудования, сечения труб.

Для регулировки рабочего давления ориентироваться нужно на следующие параметры:

  • Технические характеристики газового котла. Производитель указывает возможности оборудования и параметры его настройки в инструкции.
  • Температура теплоносителя.Чем больше температура, тем больший напор в контуре, при ее понижении он снижается. Поэтому настройку и измерение давления в газовом котле и отопительном контуре нужно проводить до и после нагрева теплоносителя.
  • Объем контура и расширительного бака. Размер гидроаккумулятора имеет непосредственное влияние на давление в отопительном контуре, на диапазон его колебания.
  • Допустимые показатели давления для наименее «слабого» элемента» системы. Напор в системе не должен превышать допустимые значения для каждого из ее элементов. Например, полипропиленовые трубы, которые в среднем рассчитаны на давление 25 бар при комнатной температуре теплоносителя, при температуре 90 °C выдерживают повышение напора лишь до 7—9 бар.

Минимальное давление в контуре может составлять 0,5—0,8 бар, точные нормативные значения указываются в инструкции, в соответствии с ними датчик давления настраивают на необходимую величину. При падении давления в отопительной системе ниже 0,5 бар возникает аварийная ситуация, при которой возможна остановка или повреждение газового котла.

Наивысшее значение давления в системе составляет до 3, реже до 4 бар. Для пятиэтажного здания настраивают значения давления до 5 бар, для десятиэтажного до 7 бар. При настройках необходимо придерживаться разницы в напоре между исходящей и обратной трубой — она должна составлять 0,3—0,5 бар. После запуска отопления проверьте, так ли это.

Как проверить давление в котле и контуре

Контроль за давлением в системе осуществляется с помощью приборов, которые измеряют и отражают давление в контуре с помощью цифрового или механического стрелочного циферблата. Датчики устанавливаются производителем на выходном патрубке котла.

В процессе монтажа системы манометры устанавливают также возле коллекторов, которые распределяют теплоноситель в различные части или этажи здания.

Группа безопасности для котлов в системе отопления помогает контролировать температурный режим, давление в контуре, предохраняет оборудование от разрушения, отводя излишнее давление наружу

Дополнительный контроль давления требуется при использовании бойлеров для нагрева воды, в системах теплых полов. Падение или повышение давления  может по-разному наблюдаться на разных участках отопительной системы.

Замкнутый контур позволяет увеличить давление в системе, что повышает ее безопасность, так как при более высоком давлении температура закипания жидкости повышается

При запуске газового котла проверяют показатели манометра пока отопительная вода еще холодная — давление не должно быть ниже минимального значения, на которое указывает красная настраиваемая стрелка манометра. Настройку проводит представитель компании, с которой заключен договор на обслуживание и поставку газа.

Начальная настройка выполняется при первом запуске отопления. В дальнейшем давление проверяют каждую неделю, при необходимости подпитывают систему водой. Подпитку проводят при температуре теплоносителя ниже 40 °C.

Причины роста давления в газовом котле

Обнаружить рост давления в газовом котле помогают, кроме показателей манометра, частый сброс воды через предохранительный клапан и блокировка работы устройства. Определив высокое давление, прежде всего, сбрасывают лишний воздух через краны Маевского и отключают котел. Причин неисправностей может быть несколько.

Нормальное верхнее значение давления обеспечивается системой путем сброса избытка теплоносителя через предохранительный клапан в дренаж

К повышению напора в газовом котле может привести повреждение перегородки вторичного теплообменника, которая служит одновременно для изоляции и увеличения площади соприкосновения двух контуров —отопления и горячего водоснабжения.

Вторичный теплообменник осуществляет забор воды из контура отопления для подготовки и подачи ГВС в двухконтурном котле. Повреждение перегородки приводит к продавливанию воды из контура ГВС в систему отопления, увеличивая давление в ней.

Вторичный теплообменник служит для обслуживания системы горячего водоснабжения. Вода для ГВС нагревается в результате контакта с теплоносителем отопительного контура. От смешивания двух контуров систему защищает металлическая перегородка, повреждение которой приводит к обмену жидкостями и нарушению нормального давления

Замена теплообменника решит проблему. Выполнить самостоятельно ремонт можно, но делать это нежелательно, так как вмешательство в работу газового оборудования требует наличия знаний и опыта в этой сфере. К тому же самостоятельный ремонт котла лишит вас права на гарантийное обслуживание.

Сбой в работе автоматики газового котла или разболтанная крыльчатка насоса, которая подсасывает воздух также увеличивает давление в газовом котле. Неполадки оборудования, которые приводят к нарушениям нормального напора, могут быть как следствие заводского брака, поломки управляющей платы, неправильно настроенной системы. Устранить такого рода проблему сможет только квалифицированный мастер.

Повышение давления в отопительном контуре

Что делать, если давление в системе отопления чрезмерно повышается?

Прежде всего нужно установить причину, а их может быть несколько:

  • Неправильное заполнение контура, его завоздушивание. Из-за быстрого наполнения отопительной магистрали в ней могут образоваться воздушные пробки. Чтобы избежать этого явления, при запуске отопления наполнять его нужно медленно.
  • Температура в контуре слишком высокая. Любое повышение температуры и теплоносителя приводит к его расширению и увеличению давления в системе. Нужно не допускать слишком сильного повышения, чтобы уберечь отопительное оборудование от критических нагрузок.
  • Прекращение движения теплоносителя. Причиной может стать перекрытая запорная арматура, закупорка фильтра-грязевика, воздушные пробки.

Чтобы выявить проблемный участок, необходимо шаг за шагом обследовать весь контур.

Контролировать и чистить фильтр необходимо сразу после первого запуска котла, а затем еще раз через неделю. Далее проводят плановые проверки и чистки 1 раз в месяц или сезон, в зависимости от степени загрязненности теплоносителя

К утечкам может привести поломка крана подпитки — износ прокладки вентиля, механические повреждения деталей, попавшая между седлом и прокладкой окалина. Если кран пропускает, то лишняя вода, поступая из системы водоснабжения в отопительную магистраль, увеличивает напор в ней, ведь давление в трубопроводе ХВС всегда выше. Нужно подкрутить кран или заменить его, если он вышел из строя.

Воздушные пробки — распространенная причина проблем в работе отопительной системы. К ним могут привести как неисправности самого газового котла, так и проблемы в контуре или неправильный запуск отопления.

Устранить неполадки поможет перезапуск системы — ее медленное заполнение теплоносителем, начиная с самой нижней точки, пока из верхней точки контура не пойдет вода. Все краны для стравливания воздуха при этом должны быть открыты. Завоздушивание системы могут привести как к росту, так и к понижению давления.

Основные причины снижения давления

Распространенными причинами, по которым давление в отопительном газовом котле падает, являются:

  • Утечка теплоносителя. Повреждение отопительной магистрали приводит к нарушению герметичности, потере отопительной воды и снижению напора.
  • Трещины в теплообменнике. Протечки в самом котле не только приведут к снижению давления, но могут спровоцировать и более серьезные поломки оборудования, повредить электронику.
  • Разрыв мембраны в расширительном бачке. Через повреждения в резиновой перегородке жидкость попадает в отсек для воздуха и напор в контуре снижается.

Чтобы определить место протечки в системе, ее подпитывают до нормального давления и останавливают работу циркуляционного насоса. Шаг за шагом необходимо обследовать магистраль, установить проблемный участок и устранить неполадки.

Как работа гидроаккумулятора влияет на давление

Проблемы с расширительным баком, которые влияют на напор в отопительном контуре, очень распространенные. Неверно рассчитанный объем экспанзомата – одна из самых характерных предпосылок.

Нарушения в работе может повлечь неправильный монтаж, низкое или высокое давление в воздушной камере бака, поврежденная мембрана — каждая из причин может привести к нарушению циркуляции теплоносителя в системе.

Расширительный бак: особенности устройства и объем

Если в отопительной системе установлен бачок маленького объема, он не может компенсировать расширение отопительной воды при нагревании. При температуре 85—95 °C вода расширяется примерно на 4% и ее лишний объем выходит через предохранительно-сбросной клапан.

Чтобы экспанзомат полноценно выполнял свою компенсаторную функцию, его вместительность для систем с газовым котлом должна составлять не менее 10 процентов от общего объема воды в контуре.

Если установить бак с объемом больше нормы, то колебания давления будут еще меньше. Уменьшение перепадов в напоре положительно влияет на работу системы и срок эксплуатации отопительного оборудования

Повреждение мембраны бачка приводит к тому, что вода полностью заполняет его объем и напор в контуре падает. Если заполнить объем контура, открыв подпиточный кран, это создаст новую проблему — при нагревании теплоносителя ему не будет куда расширяться и давление в системе увеличится больше нормы. Исправить ситуацию можно только с помощью замены резиновой перегородки.

Устанавливать бак следует только на трубе обратки, перед отопительным котлом. Так бачок будет минимально влиять на работу циркуляционного насоса, который устанавливается после газового котла. Кроме того, тут температура воды ниже и негативное влияние на давление в системе и на мембрану бака будет меньше.

Настройка давления в воздушной камере

Формируемое в воздушной камере экспанзомата давление также может привести к росту или падению напора внутри отопительной системы. Проверить и подкачать воздух в бачке можно только при отсутствии теплоносителя в баке.

Для этого нужно перекрыть с помощью запорной арматуры доступ к общему контуру и спустить воду через дренажный слив. Затем давление в воздушной камере замеряют и накачивают/спускают до необходимых значений.

Проверить показатели давления в расширительном баке можно с помощью автомобильного манометра, подкачать его — с помощью автомобильного насоса

Для настройки давления расширительного бака в воздушной камере должно быть на 0,5 бар выше, чем предполагаемое предельное давление в системе. После того, как давление в выравнивающей части бака настроено, проводят залив контура холодной водой до предполагаемой величины давления.

Затем воздух из воздушной камеры спускают до тех пор, пока напор в отопительном контуре и баке не начнет одновременно понижаться — тут необходимо одновременно следить за давлением в системе и в расширительном баке.

В этой фазе изменения показателей мало заметны, поэтому необходимо быть готовым к немедленному прекращению стравливания воздуха из расширительного бачка, как только обнаружится одновременное снижение.

Выводы и полезное видео по теме

Скачки давления в отопительной системе с двухконтурным котлом:

Почему падает давление в отопительной системе:

Причины роста давления в отопительном контуре:

Нестабильность напора в системе отопления возникает в связи с ее неправильным подключением, несоблюдением эксплуатационных правил, использованием неисправных устройств.

Понимание причин падения и повышения давления в газовом котле помогает правильно обслуживать систему, но это еще не повод самостоятельно вмешиваться в работу оборудования. За помощью лучше обратиться к мастеру из газовой службы, поставляющей голубое топливо.

А какие проблемы с падением или повышением давления возникали в ходе эксплуатации вашего газового котла? Поделитесь методами, которыми пользовались вы, чтобы привести напор к нормативным показателям. Оставляйте, пожалуйста, комментарии в находящейся ниже блок форме, здесь же можно задать вопросы и разместить фото по теме статьи.

Почему падает давление в котле отопления: частые причины неисправностей и варианты их решения

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей. Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

  • контролирует уровень теплоносителя в контуре отопления;
  • если в системе температурный режим понизился, он компенсирует объем теплоносителя;
  • когда меняется давление в системе, бак выполняет функцию буферной зоны;
  • излишки теплоносителя удаляет из системы в канализацию;
  • выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

  • простота самостоятельной установки;
  • устойчивость к коррозии;
  • работа без регулярной доливки теплоносителя;
  • отсутствие контакта воды с воздушной средой;
  • работоспособность в условиях повышенной нагрузки;
  • герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Нормы и способы контроля

Для начала кратко рассмотрим виды давления и способы его измерения, что поможет лучше понять как оно образовывается в отопительном контуре и контуре горячего водоснабжения (ГВС).

Виды давления и его нормы в газовом котле

Как в одноконтурных, так и в двухконтурных системах отопления давление бывает:

  • статическим– естественное давление, образуемое гравитацией, действующей на теплоноситель (каждый метр высоты стояка системы создает примерно 0,1 бар);
  • динамическим– искусственное давление, создаваемое принудительно в закрытом контуре (насосом либо расширением нагретого теплоносителя), зависит от параметров насоса, температуры теплоносителя и герметичности системы.
  • рабочим– реальное давление (статическое + динамическое), именно оно замеряется контрольно-измерительными приборами, нормальными считаются значения 1,5 или 2 бар;
  • максимальным– максимально допустимое для работы системы, даже кратковременное его превышение (гидроудар) с большой вероятностью может привести к аварийной разгерметизации системы (проще говоря разрыву труб, радиаторов или теплообменника котла).

Чем оно измеряется

В большинстве моделей настенных и напольных газовых котлов предусмотрен встроенный манометр, измеряющий рабочее давление воды в отопительном контуре. Но даже при его наличии рекомендуется устанавливать дополнительный: в составе группы безопасности (манометр/термометр, предохранительный клапан, клапан для стравливания воздуха).

Дело в том, что даже стрелочный заводской манометр со временем может выйти из строя и неправильно измерять давление или показывать его скачки, не говоря уже об электронных датчиках. Дополнительный контрольно-измерительный прибор, установленный на подаче котла, позволит быстро проверить и сравнить показания, чтобы сразу же исключить неполадку основного манометра.

Причины падение давления и варианты решения

Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается. Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт.

Читайте также:   Теплый пол в гараже: плюсы и минусы, как сделать водяной и электрический своими руками

Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.

Падает давление в системе при включении горячей воды

Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.

Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение. Падению  давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.

Падает давление из-за протечек

Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.

Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.

Узлы, которые нужно осмотреть и проверить в первую очередь:

  • соединительные фитинги;
  • радиаторы;
  • расширительные баки;
  • двухконтурные котлы.

Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.

Воздушные пробки

Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.

Пониженное давление может возникать из-за воздушных пробок

Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.

Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.

Дефекты расширительного бака

К причинам падения давления в газовом котле относят проблемы с расширительным резервуаром. Возможно, произошел разрыв в конструкции или разгерметизация ниппеля, из-за чего он стал пропускать воздух.

На внутренней стороне емкости расположено 2 отделения с мембранной перегородкой. В одной части содержатся воздушные массы, а во второй — теплоноситель. По мере прогревания жидкой консистенции, она расширяется и увеличивается в объеме, начиная с большой силой воздействовать на мембрану. Под таким воздействием мембрана приводит к сжатию газовой смеси.

При продолжительной эксплуатации системы случается изнашивание ниппеля, поэтому он не справляется со своей задачей.

Если проблеме подвергся котел «Навьен», понадобится приобрести новый бак, выполнить замену. Однако до момента приобретения нужно удостовериться, что проблема связана с этим фактором. Не исключены случаи протечки труб, радиаторов или завоздушивания отопительного контура.

В случае повреждения мембраны расширительный бак перестает справляться со своими задачами, а уровень давления понижается. Чтобы обнаружить этот дефект, достаточно постучать по конструкции (звучание станет глухим). А при коротком нажатии на ниппель прольется вода.

Проблемы с измерительным оборудованием

Иногда манометры дают ошибочные показатели. Низкое давление на показателях измерительного оборудования может объясняться неисправностью самого прибора. При отсутствии видимых дефектов, стоит проверить автоматику и контрольно-измерительные приборы. В процессе эксплуатации они могут выйти из строя и отображать неверные значения.

Найти подобную ошибку самостоятельно непросто, поэтому рекомендуется воспользоваться профессиональной помощью специалистов.

Трещины на теплообменнике в котле

На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.

В стенках теплообменника могут поваляться со временем микротрещины

Кран сброса теплоносителя не закрыт плотно

Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.

Использование алюминиевых батарей

В таких отопительных приборах во время эксплуатации могут образовываться газы. При контакте воды с поверхностью алюминия происходят окислительные реакции с выделением водорода. Ремонт системы отопления проводить нет смысла, ведь окисление происходит только с новыми радиаторами.

Как работа гидроаккумулятора влияет на давление

Проблемы с расширительным баком, которые влияют на напор в отопительном контуре, очень распространенные. Неверно рассчитанный объем экспанзомата – одна из самых характерных предпосылок.

Нарушения в работе может повлечь неправильный монтаж, низкое или высокое давление в воздушной камере бака, поврежденная мембрана — каждая из причин может привести к нарушению циркуляции теплоносителя в системе.

Расширительный бак: особенности устройства и объем

Если в отопительной системе установлен бачок маленького объема, он не может компенсировать расширение отопительной воды при нагревании. При температуре 85—95 °C вода расширяется примерно на 4% и ее лишний объем выходит через предохранительно-сбросной клапан.

Чтобы экспанзомат полноценно выполнял свою компенсаторную функцию, его вместительность для систем с газовым котлом должна составлять не менее 10 процентов от общего объема воды в контуре.

Если установить бак с объемом больше нормы, то колебания давления будут еще меньше. Уменьшение перепадов в напоре положительно влияет на работу системы и срок эксплуатации отопительного оборудования

Повреждение мембраны бачка приводит к тому, что вода полностью заполняет его объем и напор в контуре падает. Если заполнить объем контура, открыв подпиточный кран, это создаст новую проблему — при нагревании теплоносителя ему не будет куда расширяться и давление в системе увеличится больше нормы. Исправить ситуацию можно только с помощью замены резиновой перегородки.

Устанавливать бак следует только на трубе обратки, перед отопительным котлом. Так бачок будет минимально влиять на работу циркуляционного насоса, который устанавливается после газового котла. Кроме того, тут температура воды ниже и негативное влияние на давление в системе и на мембрану бака будет меньше.

Читайте также:   Нормы температуры теплоносителя в системе отопления: максимально допустимый показатель нагрева воды

Настройка давления в воздушной камере

Формируемое в воздушной камере экспанзомата давление также может привести к росту или падению напора внутри отопительной системы. Проверить и подкачать воздух в бачке можно только при отсутствии теплоносителя в баке.

Для этого нужно перекрыть с помощью запорной арматуры доступ к общему контуру и спустить воду через дренажный слив. Затем давление в воздушной камере замеряют и накачивают/спускают до необходимых значений.

Проверить показатели давления в расширительном баке можно с помощью автомобильного манометра, подкачать его — с помощью автомобильного насоса

Для настройки давления расширительного бака в воздушной камере должно быть на 0,5 бар выше, чем предполагаемое предельное давление в системе. После того, как давление в выравнивающей части бака настроено, проводят залив контура холодной водой до предполагаемой величины давления.

Затем воздух из воздушной камеры спускают до тех пор, пока напор в отопительном контуре и баке не начнет одновременно понижаться — тут необходимо одновременно следить за давлением в системе и в расширительном баке.

В этой фазе изменения показателей мало заметны, поэтому необходимо быть готовым к немедленному прекращению стравливания воздуха из расширительного бачка, как только обнаружится одновременное снижение.

Как избежать попадания воздуха в отопительную систему

Совершенно избежать попадания в систему воздуха очень сложно, но можно свести проблему к минимуму и научиться легко и быстро устранять пробки:

  1. Нужно следить за исправностью и герметичность всех стыков, запорной арматуры и т. д.
  2. Перед запуском системы, в неё при помощи компрессора нагнетают воздух под давлением на 20 % большим, чем рабочее. Замеры с манометра снимаются в начале теста и по истечении 20 минут. Если показатель не изменился – утечек нет, система герметична. Об утечке скажет стрелка манометра, а также характерный свист. Чтобы окончательно убедиться, что место утечки найдено, его смазывают густым мыльным раствором.
  3. Заполнять систему нужно холодной водой и плавно. После заполнения, воздух несколько раз спускают при помощи воздухоотводчиков и кранов Маевского. Каждый раз после спуска в систему доливают воду.
  4. Рекомендуется использовать нержавеющие или биметаллические радиаторы отопления.
  5. Советуется также не менять теплоноситель слишком часто. В свежей порции воды, всегда есть примеси кислорода.
  6. Для спуска воздуха установить воздухоотводчики на всех проблемных участках и регулярно ими пользоваться. Или снабдите радиаторы автоматическими приборами и следите за их исправностью.

Адаптационный период системы, в течение которого нужно вновь и вновь спускать воздух и подливать воду – несколько дней.

Подготовка воды для системы отопления

Чем выше жёсткость воды, тем хуже это для отопления – накипь приводит к зарастанию просветов в трубах, выводит из строя теплообменники котла и убивает насосы.

Чистить систему от накипи – крайне тяжёлая задача на несколько дней. Проще один раз приложить усилия, чтобы правильно приготовить теплоноситель для отопления.

Мягкая вода есть не везде, но жёсткую воду можно умягчить в домашних условиях, прежде чем заливать её в систему. Для этого приобретаются специальные фильтры – умягчители.

Слишком стараться, умягчая воду, тоже не надо ведь у мягкой жидкости, выше кислотность, а это приводит к выделению углекислого газа и коррозии металлов. Высокая кислотность также у антифризов с гликолем в составе. Снизить его вредоносное действие помогают присадки – ингибиторы (силикаты, амины, фосфаты и другие).

Хороший показатель кислотности: 8,5 – 9,5 pH.

Рецепт: можно смешать водопроводную воду с дистиллированной, в соотношении 1:1.

Предварительно хлорированную воду нужно отстоять несколько часов.

После смешивания, получившуюся жидкость требуется прокипятить (чтобы удалить из неё кислород).

Не стоит использовать химические присадки для смягчения воды.

Их использование разрушает уплотнители, а при нагревании происходят процессы, губительные даже для металлов.

Каждый домовладелец должен знать, каким должно быть давление в системе отопления в частном доме. Это напрямую влияет на работоспособность отопительного контура.

Разновидности электролизеров и их назначение смотрите в следующем обзоре.

Итак, если давление скачет или стабильно низкое, поиск проблемы нужно начинать с осмотра трубопровода на предмет утечки. Затем проверить работоспособность насосов, измерив статическое давление. Чтобы повторно не столкнуться с проблемой, везде требуется установить воздухоотводчики и не пожалеть сил на приготовление теплоносителя с оптимальным pH.

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Читайте также:   Что делать, если потекла батарея отопления: чем замазать трубу зимой, когда капает вода, течет, протекает, как устранить течь в батарее

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Как повысить уровень давления?

Для того чтобы подкачать давление в бачке, требуется для этого использовать автомобильный насос с манометром, на котором можно увидеть накачивающееся давление. Можно также использовать обычный автомобильный компрессор. Штуцер для подкачки, зачастую сразу доступен и не требуется разбирать котел. Поэтому насос или компрессор достаточно просто и быстро подключить. После сливания всей воды котловое давление полностью упало. Давление в расширительном баке показывает пол атмосферы. То есть при полном баке, накачивать давление необходимо до показателя 0,8-1 атмосфера. Паспортные значения для каждого котла расширительного бака указанные в инструкции.

При накачивании воздуха насосом в бак, желательно в этот момент отслеживать слив воды. Важно чтобы вода стекала параллельно с увеличением давления в котле. После накачивания воздуха до 1 атмосферы, нужно обратно закрыть сливной штуцер. Отсоединив насос, необходимо проверить снова давление. После удовлетворительных показателей давления, следует проверить чтобы штуцер бака не пропускал воздух. Прикручиваем колпачок, после этого начинаем набирать в котел воду до рабочего давления.

При небрежном и недобросовестном отношении к расширительному баку и отопительному оборудованию в целом, владелец может столкнуться с определенными неприятностями:

  • При уменьшении уровня давления в воздушной камере, а также в результате подпитки котла в баке все больше будет накапливаться воды. Вследствие этого свойства расширительного бака будут ухудшаться, приводя к прекращению выполнения необходимых функций.
  • Помимо этого, мембрану может повредить клапан золотника, потому как она слишком сильно прижимается к стенке бака. По причине повреждения придется проводить замену самого бака.
  • Если после того, как отопительная система остынет и уменьшится объем воды, снижение показателей давления не будет никак компенсироваться, то это неизбежно приведет к поломке и прекращение работы котла.

Для того, чтобы правильно установить давление следует изучить параметры вашего газового котла, помимо этого важно учитывать рекомендации производителя бака и всей системы отопления. Рекомендуют проверять давление расширительного блока бака ежегодно при проведении технического обслуживания котла. Таким образом вы сможете обеспечить нормальную работу отопительного оборудования и защитить себя от неприятностей.

Заключение

Самой распространенной причиной падения давления является некачественное устройство газового котла. Поэтому не стоит производить монтаж такой сложной системы самостоятельно. Тем более для установки газового оборудования необходимо согласовать свои действия с газовой службой.

Для того чтобы не пришлось устранять проблемы, лучше произвести профилактику на начальном этапе установки отопительного прибора. Необходимо подключить газовый котел по инструкции и обязательно с соблюдением техники безопасности. А также необходимо проконтролировать устройство труб отопительной системы. И необходимо произвести качественно герметизацию в местах соединений. Соблюдая простые правила монтажа, можно избежать многих проблем работы газового котла на начальном этапе.

Для предотвращения образования воздушных пробок следует перед запуском отопительного котла произвести проверку клапанов и всех элементов соединения. С помощью компрессора необходимо задать давление, которое будет немного превышать нормальное рабочее. Если в течение часа не произошло падения давления, то значит, протечки на начальном этапе нет. Если давление начало падать, необходимо срочно отключить газовый котел и искать проблему. После устранения протечки, можно снова проверить работу оборудования. Если давление не падает, значит, протечка была устранена.

При качественном уходе и регулярной диагностике отопительного прибора можно предотвратить появление неполадок.

Как поднять и сбросить давление в газовом котле

Газовые котлы используются для отопления и горячего водоснабжения частных жилых домов путем передачи тепла от сжигания газа через систему труб и радиаторов.

Для обеспечения теплой водой всей сантехники, обогрева стен и «теплых полов» достаточно двухконтурного устройства.

Для выполнения своих функций котел должен поддерживать рабочее давление в контуре — только при таких условиях теплоноситель будет циркулировать нормально и держать комфортную температуру. Если оно понижается, теряется драгоценное тепло, а сам агрегат может отключиться и даже выйти из строя.

Нормы давления в газовом котле

Общая для всех бытовых газовых котлов норма давления не предусмотрена. Она рассчитывается исходя из технических характеристик оборудования и труб, из которых составлена теплосистема. Однако существует правило: средний рабочий показатель не должен превышать минимальных показателей у самых маломощных составляющих цепи.

Важно! Необходимым требованием для рабочей циркуляции воды внутри котла также является различие между давлениями прямого и обратного тока теплоносителя, которое должно быть не менее 0,3 атмосфер.

Существует и статическое давление на трубопровод, связанное с различиями в размещении составляющих тепловой цепи (каждый метр высоты добавляет 0,1 бар).

В среднем при полном нагреве уровень давления в системе должен держаться в районе 1,8 бар, а в холодном виде 1,5 бар.

Данные по каждой конкретной модели, в том числе максимально и минимально допустимые показатели, приводятся в инструкциях от производителей. При этом давление по нижней границе допускается только на этапе наполнения контура теплоносителем.

Для контроля за уровнем давления домашнее газокотловое оборудование оснащается манометрами.

Основные причины падения давления в газовом котле

Нормальное давление необходимо для функционирования котлов, в противном случае подача воды в агрегат будет отключаться и он выключится автоматически. Поэтому при обнаружении первых признаков его падения на контуре во избежание аварийного отключения (особенно неприятного в зимний период), следует вызвать сервисного мастера или самостоятельно выяснить, почему падает давление в газовом котле.

Чаще всего причины неполадок следующие.

Включение горячей воды

Когда газовый котел запускается в первый раз, воздух выдавливается из системы, начиная с самого котла, который он покидает через автоматические воздухоотводные клапаны. Специалисты объясняют такую ситуацию особенностями конструкции двухконтурных котлов и считают, что давление по факту не опускается.

Для того, чтобы выходящий воздух не скапливался в радиаторах, на них следует устанавливать краны Маевского. При их откручивании сначала с шипением выходит воздух, потом начинает понемногу капать вода.

В настенных моделях котлов на насосе предусматривается установка винта, позволяющего отводить воздух. Его также необходимо отвернуть и немного зажать, такая манипуляция помогает повысить давление воды, после чего агрегат функционирует в нормальном режиме.

Часто с такой проблемой сталкиваются владельцы теплых полов, а это многие метры труб, куда поступает теплоноситель от котла. Поэтому при первом запуске и еще пару недель после возможно шипение и выход воздуха из системы через автоматические воздухоотводчики, а давление в системе будет ниже нормального.

Протечки

Самый частый повод вызвать мастера из-за падения давления в котле – течи. Хорошо, если она находится на видном месте, ее можно быстро обнаружить по лужам горячей воды и ликвидировать. Но иногда ее очень трудно визуализировать, например, внутри системы теплых половых покрытий. В неявных случаях доливаемый теплоноситель «улетучивается» из контура, а давление в системе не поднимается.

Определить место пробоя можно, пройдясь сухой тряпкой по всей доступной поверхности труб, включая стыки, осмотреть стены на предмет подтеков. Предварительно следует отключить отопление от котла и слить теплоноситель. Можно с помощью компрессора прокачать по системе воздух и по звуку найти место утечки. В самых трудных случаях на помощь придет тепловизор.

Воздушные пробки

Возможная причина, почему падает давление в газовом котле и без утечек, – формирование воздушных пробок. Они образуются из-за:

  • неверного заполнения системы отопления – в воде присутствовало много воздуха. Специалисты рекомендуют обрабатывать теплоноситель специальным прибором перед закачкой в контур, иначе воздушных запоров не избежать;
  • плохой герметизации стыков труб и других элементов системы;
  • выход из строя клапанов для выпуска воздуха.

Дополнительная информация. Воздушные пробки вызывают шумы и вибрирование системы, что провоцирует нарушения герметичности соединений, ведущие к протечкам. Теплоноситель циркулирует неэффективно: расход газового топлива будет заметно расти, при этом батареи будут чуть теплыми.

Проблема с расширительным баком

Обычно они начинаются через пару месяцев после запуска обогревательного контура: протечек не наблюдается, но теплоноситель уходит, а напор в смесителях сбрасывается. Проблема состоит в том, что давление в расширительном бачке двухконтурного котла, отделенного от другой части котла эластичной мембраной, понижается из-за стравливания воздуха через ниппель на верхушке агрегата. В результате под давлением теплоносителя весь расширительный бак наполняется водой из контура. При дальнейшем повышении давления, стравливать уже нечего, поэтому срабатывает предохранительный клапан сброса теплоносителя.

Обратите внимание! Если проблему не ликвидировать, может случиться полный разрыв мембраны расширительного бачка, что потребует его замены.

Неисправность измерительного оборудования

В случаях, когда нет видимых или определяемых с помощью оборудования протечек, герметичность в системе не нарушена, расширительный бак исправен, а давление в котле приходится постоянно увеличивать, следует вызвать специалистов и проверить работоспособность автоматики котла или манометр. Это оборудование также может выходить из строя и выдавать неверные показатели. В таком случае не остается ничего другого, кроме как заменить манометр на новый.

Трещины на теплообменнике в котле

При длительной эксплуатации газового котла, постоянных промывках едкими реагентами, низком качестве изготовления деталей, а также периодических аварийных гидроударах, на теплообменниках появляются микроскопические трещинки. Через них и происходит утечка теплоносителя из контура. Когда включается газ, такие трещины могут спустить и испарить всю влагу из теплообменника и камеры сгорания.

Определить локализацию проблемы возможно по наличию накипи. Микротрещины на обычном теплообменнике можно запаять, а битермические придется заменять.

Кран сброса теплоносителя не закрыт плотно

Одна из самых простых и банальных причин, из-за которой может постепенно упасть давление на контуре отопления – неплотно привинченный кран.

Другие возможные причины

Есть также ряд других нюансов, приводящих к недостаточному давлению в тепловой системе. Это:

  • протечки теплового носителя на стыках трубопроводов;
  • поражение металла элементов теплосистемы ржавчиной;
  • низкокачественный монтаж отопления;
  • неправильное функционирование котельной автоматики.

Способы поднятия давления в котле

Эта проблема решается разными способами в зависимости от того, какой причиной было вызвано его падение.

В случае утечек, выявленных визуально или тепловизором, проблема устраняется подтяжкой или уплотнением соединения или полной заменой узла.

Обратите внимание! До того, как накачать давление при разрывах в расширительном баке котла или травле ниппеля, этот элемент необходимо заменить на новый. В сложных ситуациях приходится заменять и сам бак.

Трещины теплообменных элементов котла визуализируются длительным наблюдением или с помощью специалистов, после чего необходимо загерметизировать поврежденный участок контура.

Для ликвидации воздушных карманов в системе необходимо отключить колонку, открыть вентиль на кране Маевского и спустить весь воздух, после чего следует добавить теплоноситель до нормализации давления в системе. Все булькающие шумы должны исчезнуть.

При незакрытом кране на сбросе теплоносителя его необходимо довернуть до полного закрытия, предварительно проверив плотность зажатия.

Сложная ситуация бывает, когда падает давление в тепловом контуре, расположенном внутри стен, трубы прочно вмурованы в каркас здания. Поэтому для таких конструкций лучше выбирать прочные и надежные материалы.

Дополнительная информация. При выполнении ремонтных работ следует объективно оценить свои технические знания и в затруднительных ситуациях обращаться к специалистам.

Как понизить давление в котле

Также может возникнуть вопрос, как сбросить избыточное давление в газовом котле, поскольку постоянное повышение провоцирует аварийные отключения, а это может привести к выходу котла из строя. Давление можно понизить через кран Маевского. Также нужно проверить и привести в порядок кран подпитки или вторичный теплообменник.

Предотвратить повышение давления в контуре может установка латунной группы безопасности на 3-4 бара. Рекомендуется добавление ингибиторов коррозии в теплоностители для устранения засоров фильтров.

Профилактика образования воздушных пробок

Необходимо соблюдать обязательные правила:

  • правильно монтировать трубопровод и подключать котлы,
  • предварительно проверять оборудование перед окончательным запуском;
  • обрабатывать теплоноситель перед загрузкой в систему.

Нюансы падения давления в котлах от разных производителей

Аристон

У этого производителя имеется элемент байпас, который позволяет решить вопрос как поднять давление в котле аристон при отключении электричества.

Он позволяет убавить излишний нагрев теплообменника из-за недостаточного расхода воды. Ход теплоносителя в системе запускается, минуя циркуляционный насос.

Бакси

Минимальное давление у этих котлов пол-бара, при его недостаточности на экране котла выдаются ошибки E40 и E41. Его можно регулировать шинным насосом, посольку клапан на котлах Бакси является обычным автомобильным ниппелем.

Обратите внимание! При первом пуске теплоносителя в систему котел может выдавать ошибку Е10, она проходит автоматически.

Навьен

Эти корейские котлы конструктивно рассчитаны на падение давления до 0,1 бар, что минимизирует аварийные блокировки. Такие агрегаты идеальны для высотных зданий. Котел снабжен системой форсунок, защитных систем и устройств подачи, которые позволяют ему работать при сниженном до 4 мБар давлении. Регулировать давление можно выносным пультом.

Советы и рекомендации по регулировке давления в газовом котле

Обязательно перед тем, как поднимать давление в газовых котлах, следует убедиться, что система герметична. Для этого осматриваются все приборы отопления, трубы, фитинги, циркулярные насосы.

Также специалисты советуют внимательно контролировать верхний предел давления в системе – он не должен превышать трех атмосфер.

Добавление давления в баке возможно обычным воздухом с помощью автонасоса с манометром.

Обратите внимание! Для недопущения образования воздушных карманов необходимо правильно подбирать модель котла для помещения, согласовывая возможные площади для обогрева и мощности агрегата.

Любой частный дом должен отапливаться и снабжаться горячей водой. В современном строительстве для этого используют газовые котлы. Для их нормального функционирования необходимо оптимальное давление, которое по ряду причин может падать, что приводит к остановке котла. Грамотный хозяин должен знать, как его поднять, или обратиться к специалистам.

Почему падает или растет давление в котле?

От стабильности давления в контуре отопления зависит не только эффективность обогрева помещений, но и нормальная работа котла. Нарушение циркуляции теплоносителя приводит к снижению эффективности системы – перерасходу топлива и снижению температуры в доме. Каждый владелец частного жилья должен хотя бы в общих чертах понимать, какое давление в котле отопления считается нормальным, и что делать, если оно поднимается или падает. В большинстве случаев неполадки можно найти и устранить самостоятельно, без помощи сервисных специалистов.

В данной статье мы разберем часто встречающиеся причины отклонения рабочего давления в котле от нормы и методы их устранения. Речь пойдет о закрытых системах отопления с принудительной циркуляцией в малоэтажных частных домах.

Каким должно быть давление в котле?

Рабочее давление в отопительном контуре складывается из статической и динамической составляющих:

  1. Напор столба воды (теплоносителя) и подъем расширительного бака.
  2. Давление, создаваемое работой циркуляционного насоса и необходимое для преодоления гидравлического сопротивления системы.

Первая величина является постоянной, а вторая – переменной. Она зависит не только от напора и производительности насоса, но также от температурного расширения теплоносителя, работы термостатических головок и другой автоматической регулирующей арматуры. Поэтому рабочее давление в системе отопления с котлом – это диапазон значений, безопасный для герметичности контура и обеспечивающий его эффективную работу. В малоэтажных домах его значение обычно составляет 1,5 – 2 атмосферы.

Рабочее давление – это один из исходных параметров для гидравлического расчета системы. И если ее проектирование, монтаж и наладка при первом запуске были выполнены правильно, проблем обычно не возникает.

Почему падает давление?

Если падает давление в котле отопления, нужно проверить систему на герметичность. Чаще всего проблема связана с потерями теплоносителя. Существует ряд потенциальных источников утечек.

Вентиль подпитки системы

Эта проблема знакома многим владельцам бюджетных двухконтурных котлов настенного исполнения. Пластик, из которого сделаны вентили подпитки, быстро «стареет» от нагрева, и в нем появляются микротрещины. Через них теплоноситель уходит из системы. В особо тяжелых случаях течь видно невооруженным глазом, но чаще теплоноситель просачивается небольшими каплями, которые можно обнаружить только при детальном осмотре.

В системах с напольными котлами вентиль подпитки чаще всего находится в нижней точке отопительного контура. Проблема устраняется заменой вентиля на новый.

Гидрогруппа двухконтурного котла

У двухконтурных настенных котлов есть еще несколько точек, в которых возможно нарушение герметичности:

  • Шток трехходового клапана. Вода с высоким солесодержанием провоцирует образование известковых отложений на его поверхности. При движении штока происходит износ сальниковых уплотнений. Проблема решается очисткой штока от отложений и установкой новых сальников.
  • Соединения с накидными гайками (американки). В процессе эксплуатации котла прокладки из некоторых материалов «садятся», и на стыках появляются течи. Проблема решается обтяжкой накидных гаек.

Мы не рассматриваем нарушение целостности теплообменников, поскольку такая проблема возникает крайне редко и чаще всего квалифицируется как производственный брак.

Предохранительный клапан

Во всех без исключения системах есть предохранительные клапана (в группе безопасности или в самом котле). Их задача – сбросить давление в котле при закипании теплоносителя, чтобы предотвратить разрыв теплообменника. Это механическое устройство с возвратным действием, основной рабочий элемент которого – пружина. Она сжата с определенным усилием. Старение и пластическая деформация металла пружины приводят к тому, что это усилие снижается и уже не способно удержать клапан в седле. Механизм срабатывает при нормальных рабочих давлениях, сбрасывая часть теплоносителя в дренаж.

Обнаружить неисправность предохранительного клапана можно в период нагрева теплоносителя (во время интенсивного горения твердого топлива или включения основной газовой горелки ). В группе безопасности или на корпусе котла есть манометр. Если предохранительный клапан срабатывает при нормальных показаниях давления, его необходимо заменить.

Миниатюрные клапаны сброса избыточного давления настенных котлов иногда отказываются возвращаться в закрытое положение из-за отложений на стенках корпуса. Тогда давление в газовом котле падает настолько быстро, что систему приходится подпитывать несколько раз в сутки. Вернуть работоспособность закисшему клапану можно самостоятельно, но для этого его нужно полностью разобрать. Важно не перетянуть пружину потом: при отвинчивании регулировочного винта нужно сосчитать количество оборотов, на которое он был вкручен, а при обратной сборке вернуть его в то же положение.

Расширительный бак

Этот элемент системы отопления участвует в создании напора теплоносителя и отвечает за компенсацию его температурного расширения. Он представляет собой полую емкость, разделенную эластичной перегородкой на воздушную и водяную камеры. При изменении объема жидкости в закрытой системе отопления происходит перемещение мембраны. Перед подключением к системе отопления в воздушной камере расширительного бака создается определенное избыточное давление, обеспечивающее нормальную работу отопительного контура. Для этого в нем предусмотрен ниппель. Настенные котлы поставляются с предварительно накачанным бачком.

Принцип работы мембранного расширительного бака

Проблемы с давлением в котле могут проявиться в двух случаях:

  • Нарушение герметичности ниппеля. Падение давления в расширительном баке котла со стороны воздуха приводит к падению давления в контуре отопления. После подпитки системы оно приходит в норму, но во время цикла нагрева чрезмерно повышается. Рабочий объем воздушной камеры оказывается недостаточным для компенсации теплового расширения. В результате предохранительный клапан котла сбрасывает давление до безопасной отметки, а после остывания теплоносителя ситуация повторяется.
  • Разрыв мембраны. Теплоноситель попадает в воздушную камеру, и устройство перестает выполнять свои функции. Расширительные баки некоторых производителей можно отремонтировать – заменить мембрану. Небольшие бачки, встроенные в настенные котлы, чаще всего не разбираются, и их приходится менять целиком.

Чтобы настроить расширительный бак, необходимо знать величину давления в воздушной камере. Обычно производитель указывает ее в паспорте к оборудованию. Некоторые модели поставляются без предварительной накачки. Чтобы высчитать номинальное давление для них, необходимо высоту столба воды (разницу между крайней верхней точкой системы и местом установки бака) в метрах умножить на 0,1 и к полученному значению прибавить 0,2…0,3.

Почему повышается давление в системе?

Слишком высокое избыточное давление в котле может быть вызвано двумя причинами:

  • образованием воздушных пробок в радиаторах или трубах;
  • перекрытием запорной арматуры.

Вода является отличным растворителем, и в ней содержатся не только минеральные соли, но и газы, в том числе азот, кислород и углекислый газ. При повышении температуры их растворимость падает. Газы выходят из жидкости в виде пузырьков и попадают в систему. Большая их часть удаляется через автоматический воздухоотводчик, но иногда они проходят в радиаторы. Пробка из воздуха нарушает циркуляцию теплоносителя, что сопровождается ростом давления в котле. Одна из частых причин «завоздушивания» – слишком большая скорость заполнения системы.

Чтобы обнаружить воздушную пробку, достаточно сравнить температуру в верхней и нижней частях отопительного прибора. Для этого не нужен термометр, разница будет ощутима рукой. Для удаления воздушных пробок из радиаторов на них устанавливают краны Маевского или воздухоотводчики других конструкций. После нескольких циклов нагрева и остывания теплоносителя выделение воздуха прекратится.

Профилактика проблем с давлением

Основная причина проблем с отоплением – несоблюдение регламента технического обслуживания котла и системы отопления. Сотрудники компании « ТЕПЛОДАР » рекомендуют выполнять проверку герметичности системы перед началом отопительного сезона. Все регламентные мероприятия, касающиеся котлов « КУППЕР » всех модификаций, изложены в руководствах по эксплуатации. Для получения дополнительных консультаций свяжитесь с оператором компании «ТЕПЛОДАР» на официальном сайте или позвоните по контактному телефону.

Почему падает давление в котле при включении горячей воды — разбираем причины

Утечка

Утечкой называют незапланированное уменьшение объёма теплоносителя. Обычно это происходит из-за того, что соединения не дотянули или неправильно сварили.

Иногда утечку можно определить визуально. Достаточно посмотреть все соединения в отоплении. Если по виду всё нормально, придётся отключать отопление и проверять по-другому.

Для этого потребуется:

  1. Отключить котёл.
  2. Дождаться полного остывания системы.
  3. Перекрыть краны на радиаторах.
  4. Поднять давление до 1,5 бар.
  5. Включить котёл.

Если в отоплении два крыла, сначала проверяют одно, потом другое. Теперь остаётся следить за давлением. Если оно падает, причина в котле или трубах.

Если давление остаётся в пределах нормы, нужно поочерёдно открывать краны у каждого радиатора. Причина в каком-то из них.

Внимание! Иногда утечка происходит из-за коррозии металла, когда он контактирует с воздухом. Поэтому сливать летом воду из отопления не рекомендуется.

Вода может просачиваться через резьбовые соединения. Тогда их необходимо подтянуть или заменить прокладку. Иногда текут краны.

В этом случае придётся установить новые. Если вода уходит через сварочные соединения, можно воспользоваться холодной сваркой. Если же это полипропиленовый шов, придётся выпаивать и снова запаивать фитинг.

Трещины

Сейчас в большинстве случаев для отопления используют трубы из полипропилена или сшитого полиэтилена.

Металлические и металлопластиковые трубы тоже устанавливают, но гораздо реже. Трещины на них практически никогда не встречаются. А вот радиаторы и теплообменник в котле могут потрескаться.

Определить трещину в радиаторе просто. Из него будет уходить вода.

Даже если лужи под ним нет, всё равно появятся подтёки. Если радиатор секционный, особых затрат это не вызовет.

Конечно, придётся снимать его и раскручивать, но заменить нужно будет только поломанные секции. Если же радиатор панельный, придётся менять его полностью. Или попробовать заварить.

Справка! Чтобы увидеть трещину в теплообменнике, придётся разбирать котёл. Для этого потребуется отвёртка или torx. Всё зависит от модели.

Сначала нужно снять переднюю крышку. В нетурбированных котлах камера сгорания открыта, поэтому добраться до теплообменника проще. Но и закрытая камера особых сложностей не вызывает.

Теперь нужно осмотреть теплообменник. Обычно в том месте, где находится трещина, металл окисляется и приобретает зеленоватый оттенок.

Если такой имеется, значит, теплообменник нужно поменять. Иногда возможно заварить трещину с помощью газовой горелки, но большинство моделей восстановлению не подлежат.

Расширительный бачок

Причина может быть и в том, что порвалась мембрана в бачке.

Особенно часто это встречается в плоских расширительных баках, которые устанавливают в навесных котлах.

Дело в том, что в летний период мембрана прилипает к стенкам, а при включении отопления просто рвётся. В этом случае придётся менять мембрану или весь бак.

Если давление растёт или падает сразу после запуска отопления, это может быть из-за того, что неправильно подобрали расширительный бак. Его объём должен составлять десятую часть от объёма литров воды в системе. Или одну седьмую часть, если в трубы заливали антифриз.

Незакрытый кран

Чтобы залить воду в отопление, используют подпиточный кран. Он соединяет водопровод и котёл. Пользователи часто забывают его закрывать, а ведь именно из-за этого и может снижаться напор.

Важно! Если котёл двухконтурный, он работает и для отопления, и для нагрева горячей воды. В этом случае происходит эффект сообщающихся сосудов.

Когда горячей водой не пользуются, давление находится в норме. Как только открывают смеситель, давление резко падает. Так происходит из-за того, что вода из отопления уходит в водопровод.

Кстати, это можно понять по запаху, который идёт из водопровода. Обычно вода в отоплении пахнет не очень приятно. Если подпиточный кран исправен, достаточно его просто закрыть. Если же он сломался, придётся его менять.

Правильный монтаж котлов предполагает установку шаровых кранов на всех выходах и входах. Поэтому можно просто закрывать краны на воду, когда ей не пользуются. Но это кратковременное решение.

Воздух в системе

Когда систему заполняют водой, в трубах может оставаться немного воздуха.

Проблема эта решается автоматическими спускниками, которые устанавливают на самых верхних точках отопления.

К сожалению, не всегда воздух удаляется полностью. Многое зависит от устройства системы. Например, алюминиевые радиаторы выделяют водород. Он тоже выходит через спускники, но именно из-за этого давление в системе падает.

Со временем этот процесс может замедлиться или исчезнуть вовсе. Но первое время с проблемой придётся мириться. Или заменить радиаторы на другие.

Существуют и другие причины появления воздуха в системе:

  1. Неправильный монтаж.
  2. Длительный простой отопления.
  3. Вода сама выделяет кислород.
  4. Различные химические реакции.
Внимание! Практика показывает, что никакими способами нельзя добиться полной герметизации системы. Воздух попадает в отопление в любом случае.

Воздушные пробки

Большая часть воздуха выходит через автоматические спускники. Но иногда воздух просто не доходит до них, так как остаётся в одном месте. Обычно такое происходит вверху радиаторов.

Это называется воздушными пробками. На каждом радиаторе должен быть установлен кран Маевского. Если его открыть, воздух выйдет, но в этом случае давление в системе упадёт. Держать открытым его следует до тех пор, пока не потечёт вода.

Случается и так, что воздух скапливается в другой части радиатора, где вместо крана Маевского обычно ставят заглушку.

Конечно, можно её снять и поставить ещё один кран Маевского, но лучше переделать подключение. Труба будет заходить сверху, а выходить с другой стороны снизу. Воздушные пробки в этом случае всё равно могут появляться, но избавиться от них будет гораздо легче.

Неисправный клапан

Чтобы система отопления правильно работала, нельзя допускать понижения напора ниже нормы. Но и повышение чревато неприятными последствиями.

Поэтому для предотвращения избыточного давления используют клапан безопасности. Для бытовых нужд достаточно 3 бара.

Если давление дойдёт до этого предела, клапан откроется и сбросит лишнюю воду.

Такой приём позволяет избежать поломки всех слабых элементов системы. Но иногда клапан может сломаться.

В этом случае он будет постоянно сбрасывать воду, что приведёт к снижению давления. Определить такую поломку очень просто — рядом с клапаном будет лужа. Избавиться от проблемы тоже легко. Нужно всего лишь заменить клапан.

Неисправный манометр

Если система работает нормально, а показатели давления всё равно ниже нормы, причиной может быть поломка манометра. Обычно его стрелка просто остаётся на одном месте. Хотя бывает и так, что она продолжает двигаться. Понять это визуально бывает тяжело, поэтому манометр нужно снять.

Справка! Откручивать манометр, держа его за корпус, нельзя. Для этих целей используют штуцер и обычный гаечный ключ.

Если манометр открутили, а он продолжает показывать давление, то он неисправен. У них обычно очень тонкий вход, который может просто засориться. В некоторых случаях достаточно его почистить, но иногда легче заменить.

Профилактика появления проблем

Вместо того чтобы решать проблему, лучше заранее её предупредить. И сделать это не так уж сложно.

Нужно лишь придерживаться определённых правил:

  1. Раз в год проводить обслуживание оборудования.
  2. Следить за правильной работой системы.
  3. Вовремя устранять неисправности.

Перед каждым отопительным сезоном следует стравливать воздух с радиаторов. Это займёт всего несколько минут, зато позволит избежать проблем в будущем.

Помимо этого, большое влияние оказывает качество монтажа. Тем, кто в отоплении не особо разбирается, лучше обращаться в специализированные организации. Переделывать и исправлять ошибки потом, может быть сложно.

Заключение

Низкое давление в котле приводит к неправильной работе всей системы, а иногда и к поломке оборудования. Следить за показателями очень важно.

Если они опустились ниже нормы, не стоит бежать за помощью к специалистам. Большинство причин вполне можно устранить самостоятельно. Даже без специальных инструментов. Но лучше следить за правильной работой системы, чтобы не испытывать подобных проблем.

Причины падения давления в газовом котле

Давление в газовом котле – это один из самых важных параметров, обеспечивающих нормальное функционирование оборудования и всей системы отопления в доме. Стоит знать все нюансы работы устройства, и в случае возникновения проблемы с падением давления знать, в чем может быть причина, и как ее устранить.

Как контролируется давление

Оптимальным значением для системы отопления газовым котлом является1,5-2 атмосферы. Если датчики показывают значение, выходящее за эти пределы, то ситуация становиться критичной и сулит поломкой оборудования.

Контроль такого показателя обеспечивает установленный в систему датчик, манометр, оснащенный трубкой Бредана. Монтируют этот прибор в специальных точках, указанных в нормативной документации к оборудованию. Помимо самого отображения уровня давления в системе, такие приборы позволяют обнаружить те участки, в которых имеются утечки или иного рода сбои в работе.

Для облегчения замены манометра и возможности беспрепятственного сброса показателей, а также его продува, рабочая среда направляется к нему через трехходовые краны, а не напрямую. Ставят приборы либо до, либо после узлов, которые в случае поломки оказывают влияние на уровень давления в системе. Это также позволяет диагностировать работоспособность того или иного агрегата.

Виды давления в системе

В  системах отопления бывает несколько видов давления:

  1. Статическое. Такая разновидность давления появляется в случае действия сил притяжения на теплоноситель, находящийся в холодном состоянии.
  2. Динамическое. Наблюдается при движении теплоносителя по системе.
  3. Рабочее. Представлен совокупностью статического и динамического видов давления.
  4. Избыточное. Является разностью между атмосферным и фактически измеряемым давлением.
  5. Абсолютное. Его составляют в сумме избыточный и атмосферный вид давления.
  6. Номинальное. Таким показателем характеризуют уровень прочности устройств, т.е. давление, которое способно выдержать оборудование.
  7. Максимальное. Порог давления, которое вынесет устройство.
  8. Предельное. Давление для проведения испытаний, превышающее рабочее в 1,5 раза.

Причины падения

Если возникла ситуация с понижением давления, то стоит обратить внимание на следующие моменты, которые являются причиной данной проблемы:

Утечка в системе отопления

Такая причина возникает при нарушении целостности какого-либо из мест соединения или прокола трубы, возможно, из-за длительного времени эксплуатации. Одной из частых причин того, что уровень давления падает является утечка теплоносителя.

В расширительном баке

Образовался разрыв или ниппель пропускает воздух.

Внутренняя полость бака представлена двумя частями, которые разделяются мембраной из каучука.

Одна часть этой полости содержит воздушные массы, а другая – теплоноситель. В процессе нагрева воды в системе, происходит ее расширение, а, соответственно, давление на каучуковую прослойку увеличивается.

Последняя способствует сжатию газовой смеси. Если оборудование работает уже длительное время, то возможно ниппель, расположенный в расширительном баке износился и начал пропускать воздух, что и приводит к понижению давления.

Трещины на теплообменнике в котле

Также причина, связанная с длительностью пользования оборудованием.

В стенках теплообменника могут поваляться со временем микротрещины, которые пропускают воду из отопительной системы.

Учитывая, что вода имеет свойство в газовом котле быстро испаряться, то такую причину выявить самостоятельно весьма затруднительно.

Кроме того, трещины возникают еще и в процессе промывок, которые проводят в профилактических целях или из-за заводского брака.

Воздух в системе

Если проводилась замена труб или в трубах есть пробой, то вероятно внутрь системы попал воздух. Такое явление характеризуется наличием шума и бульканья теплоносителя, а потому, определить наличие воздушной пробки не составляет труда.

Кран сброса теплоносителя не закрыт плотно

Возможно, все дело в такой банальной причине, как неплотно закрытый кран, из-за которого сбрасывается давление в котле.

Важно: если ни одна из причин, связанных с работой системы отопления не подходит, то стоит обратить внимание на оборудование в котельной.

Варианты решения проблемы

Чтобы решить вышеописанные проблемы, можно воспользоваться следующими рекомендациями:

  1. Утечка в системе отопления. В этом случае поможет тепловизионное обследование, во время которого выявляют дефекты системы. При помощи тепловизора можно обнаружить с лёгкостью места утечки, которые невооруженным лазом не заметить. Саму утечку устраняют в зависимости от ее характеристик: подтягивают и уплотняют соединения или заменяют узел в системе.
  2. В расширительном баке образовался разрыв или ниппель пропускает воздух. Первостепенно стоит попробовать заменить сам ниппель. Если результата от такой манипуляции не будет, то меняют бак.
  3. Трещины на теплообменнике в котле. Для устранения такой проблемы придется воспользоваться услугами специалистов или на протяжении длительного времени наблюдать за работой газового котла и выявить поступающую в него жидкость. Далее провести герметизацию обнаруженного участка.
  4. Воздух в системе. Такая проблема требует более скрупулезного подхода, об этом ниже.
  5. Кран сброса теплоносителя не закрыт плотно. Стоит проверить плотность зажатия крана и закрутить его при необходимости.
Важно: лучше всего проводить диагностику газового котла и его работы в присутствии специалиста, который сможет обеспечить безопасность и предотвратить аварийную ситуацию.

Как избавиться от воздушной пробки

Любая закрытая система нуждается в специальном оборудовании для обеспечения возможности отвода из нее воздуха. Одной из самых эффективных систем считается многоступенчатая система развоздушивания.

В этом случае отводчики воздуха вставляются в нескольких участках в системе, обеспечивая возможность удалять воздух из каждого по отдельности.

Типы воздухоотводчиков бывают различные:

  • Ручной. Имеют небольшие размеры, монтируются в торце радиатора. Регулировку проводят при помощи обычного ключа или отвертки. Однако, производительность их невысока, что делает их пригодными лишь для местного использования;
  • Автоматический. Работа такими приспособлениями осуществляется автоматическии не требует ручной регулировки. Ставят устройства в зависимости от типа: в горизонтальном или вертикальном направлениях. Имеют большую производительность, но склонны к поломкам при загрязнении.

Процесс устранения воздушной пробки проводят согласно последовательности:

  1. Изначально проводят определение места, в котором находится пробка. Для этого при помощи молотка простукивают легкими движениями всю систему отопления. Звонкий, ярко выраженный звук говорит о наличии воздуха.
  2. Понадобится емкость, в которую будет сливаться вода и ключ с отверткой для откупоривания клапана.
  3. Далее открывают до максимально допустимого предела термостат и затем сам клапан.
  4. Подставив емкость, очень важно прислушаться к звукам, которые сопровождают сливающуюся жидкость. Шипение бульканье в кокой-то момент должно прекратиться, что и будет свидетельствовать об удалении воздуха из системы.
  5. Клапан и термостат возвращают в состояние, пригодное для работы, закрутив все вентили.

Существует еще несколько вариантов удаления воздушной пробки из системы:

  1. Если после проведения такой процедуры, давление в газовом котле продолжает падать, а радиаторы при этом не до конца нагреваются или греют недолгое время, то возможно пришло время для очистки отопительного радиатора.
  2. В случае отсутствия результата и после предыдущей манипуляции, батареи проверяют на наличие полноценного заполнения теплоносителем. Спустить воду можно через расширительный бачок системы. После того, как вода будет удалена из системы, ожидают около получаса и снова открывают кран расширительного бака. В этой ситуации воздушная пробка должна самопроизвольно устраниться.
  3. Если и такой способ результата не принес, то теплоноситель приводят в состояние кипения в самой системе. В этом случае воздуха точно не останется.
  4. Если пробка образовалась на участке трубопровода, где имеется перегиб, то стоит проверить допустимость параметров конструкции, а именно угол изгиба трубы. В случае отклонения от нормы, на этом участке устанавливают дополнительные вентили для удаления воздуха.

Ни одно оборудование не застраховано от поломок. В случае с газовым котлом стоит быть особо внимательными и не допустить аварий. Этого можно избежать, подходя к обслуживанию устройства грамотно и вовремя. О других возможных неисправностях читайте здесь.

Смотрите видео, как убрать воздух из системы отопления:

Ссылка на основную публикацию
