Пиролизный котёл

Содержание

Эффективность увеличена в разы! Пиролизный котел: что это такое, принципы его работы

Работа пиролизного котла основывается на особой химической реакции — пиролизе .

Под данным термином подразумевается процесс разложения органического топлива на газ и уголь. При этом в большом объёме выделяется тепловая энергия.

Процесс возможен только при определённых условиях: нехватка кислорода в пространстве. Высокая температура: 200–800 °C.

Принципы пиролиза для отопления

Пиролиз широко применяют в разных отраслях промышленности. Востребован этот химический процесс и для обогрева жилых площадей.

Пиролиз происходит при любом виде твёрдого сырья:

  • Дрова.
  • Мелкие ветви или древесные опилки.
  • Брикеты.
  • Торф.
  • Бурый уголь.
  • Пеллеты.
  • Кокс.

Однако наиболее эффективно пиролизный агрегат работает на топливе с повышенным уровнем выхода летучих веществ — на древесине толщиной 80—100 мм. Вместе с ними используют пеллеты или древесные отходы.

Внимание! Использовать только опилки или пеллеты нецелесообразно — с ними котел не вырабатывает тепло или же его КПД снижается до минимума.

Пиролизный котел: что это значит, его устройство

Конструкция пиролизного котла выглядит следующим образом:

  1. Дымоход.
  2. Блок управления.
  3. Загрузочный бункер.
  4. Форсунка.
  5. Камера сгорания.
  6. Теплообменник.

Отопительный котёл на основе пиролиза представляет собой двухкамерный агрегат — в этом его особенность. Главная химическая реакция в этих камерах:

  1. Камера загрузки или газифицирующая камера. Здесь происходит предварительное термическое разложение сырья. Органика под воздействием высоких температур превращается в горючий газ. Для поддержания тления в камеру направляется первичный воздух. Горение при температуре 300—800 °C.

Фото 1. Камера загрузки топлива в пиролизном котле. Внутренняя отделка выполнена шамотным кирпичом.

  1. Камера сгорания . После тления выделенный воздух и газ попадают сюда. Здесь образовавшийся газ горит, как обычный природный. Температура в среднем 1200 °C. Именно на этом этапе выделяется очень много тепла, необходимого для отопления. В то же время происходит сильное аэродинамическое сопротивление, поэтому необходима принудительная тяга, роль которой выполняет дымосос.

Два пространства между камерами разделяет колосник , в который загружается топливо. Там оно поджигается и запускается дымосос. Колосник препятствует выходу тепла из верхней камеры загрузки и обеспечивает лёгкий поток первичного воздуха.

Пиролизные топки оснащены переключателями тяги , которые разжигают топливо. Таким образом, в начале розжига котёл функционирует как устройство прямого горения, а после закрытия задвижки переключается на пиролиз.

Виды пиролизных устройств, характеристики

Котлы на основе пиролиза различаются по своему строению. Так, существуют:

  • Камера дожига сверху. Встречается редко. Преимущества конструкции в том, что дымовой газ беспрепятственно проходит в камеру дожига, а после догорания сразу попадает в дымоход для дальнейшего охлаждения. Среди минусов — расположение дымовой системы неэкономичное, так как изначально требуется больше расходного материала для изготовления подобной конструкции.

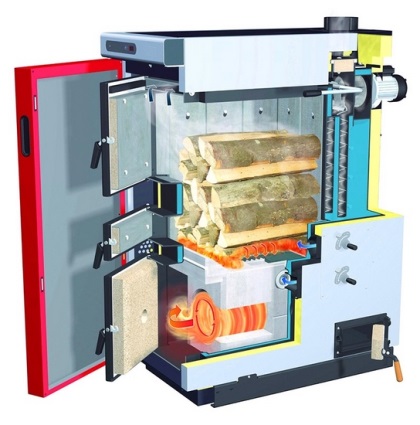

Фото 2. Пиролизный котел с нижней камерой дожига. Стрелками указаны составные части устройства.

  • Камера дожига снизу. Самый распространённый и наиболее комфортный тип конструкции. Пользователю удобно закладывать дрова, так как камера находится не на полу. А также камера имеет прямой выход в нижний дымоотвод, а оттуда — в дымоход. Однако подобная конструкция имеет также свои недостатки. Так, из загрузочного отсека зола засоряет вторую камеру, поэтому её чаще чистят. Кроме того, нужно обеспечивать усиленную тягу, чтобы дым продвигался вниз.

А также пиролизные котлы различаются по типу используемой тяги:

  1. Естественная тяга. Нет необходимости в электрике. Однако для эксплуатации нужен довольно высокий дымоход с мощной естественной тягой, что будет стоить дорого.
  2. Принудительный наддув и тяга. Котёл становится энергозависимым, впрочем, повышается скорость выхода на режим. Такой агрегат оснащается вентиляторами и дымососами, которыми управляет автоматика — полностью пропадает зависимость от погодных условий и повышается эффективность горения. Этот тип топки может работать с максимальным уровнем КПД на протяжении 4—5 часов , а это на 20% больше , чем у котла с естественной тягой.

По способу отопления выделяют два типа пиролизных устройств:

  • Для водяного отопления. В качестве теплоносителя выступает вода, которая нагревается в теплообменнике, затем разливается по трубам в радиаторы. Температура поддерживается за счёт постоянной циркуляции.
  • Для воздушного отопления. В бытовых условиях используется значительно реже. Зачастую применяют для обогрева хозяйственных построек или на производствах. Тепловая энергия распределяется в помещении с помощью тёплых воздушных масс. Они прогреваются в результате сгорания сырья. Тепло распределяется посредством алюминиевых труб и нагнетателей . Такая система управляется автоматикой, поэтому владелец с лёгкостью может настроить её в соответствии со своими потребностями.

Как выбрать такой прибор

При выборе агрегата на основе пиролиза обращают внимание на его ключевые характеристики:

Качество корпуса. Раньше корпус топки изготавливали преимущественно из чугуна.

Теперь производители выпускают цельносварной корпус из листового материала.

Главное здесь — его толщина.

Она зависит от мощности котла:

  • 15—65 кВт: внутренние конструкции 5 мм , наружные — 4 мм;
  • 75—110 кВт: внутренние — 6 мм , внешние — 5 мм;
  • 135—195 кВт: внутри — 8 мм, снаружи — 6 мм;
  • 200 кВт и более: внутренние составляющие — 10 мм , наружные — 8 мм.

Мощность. Этот показатель зависит от отапливаемой площади. Существует множество методик определения мощности. Самый простой и оптимальный среди них — брать за основу 1 кВт на 10 квадратных метров отапливаемой площади.

Специалисты рекомендуют агрегат с 10% запасом мощности. Так, для помещения на 120 метров квадратных подойдёт котёл на 16 кВт. Если площадь территории 160 метров квадратных , мощность устройства должна составлять не менее 18 кВт , и далее по такому же принципу.

Справка. Если высота потолков в отапливаемом помещении превышает 3 м, для каждого дополнительного метра добавляется мощность котла на 1—3%.

Энергоэффективность. Обозначает соотношение полезной теплоты, которая была израсходована, с объёмом затраченного сырья. Этот показатель зависит в основном от топлива. Так, для эффективного прогревания необходимы исключительно сухие расходные материалы.

Впрочем, учитывают также объем загрузочной камеры, которая вмещает дрова до 60—65 см. Кроме этого, обе камеры покрывают специальным слоем керамобетона — он поддерживает подходящую температуру внутри. В результате топливо сжигается более качественно и эффективно.

Важно! Оптимальным считается котёл, который обеспечивает не менее 10 непрерывных часов горения сырья и служит бесперебойно на протяжении 20 лет.

Стоимость. Пиролизные котлы стоят дороже других типов отопительных котлов. Однако и здесь есть варианты. Так, отечественные в 2—3 раза дешевле импортных, а по характеристикам не уступают заграничным аналогам.

Плюсы использования

  • Длительность горения.

После одной закладки такое устройство работает бесперебойно до 12 часов , то есть догружать его приходится в 2 раза реже , чем другие твердотопливные котлы.

Однако все зависит от типа: обычная топка с дровами работает порядка 4 часов, а с верхним горением — в среднем 30 часов на дровах и 5—7 дней на угле.

Такой эффект обеспечивается за счёт регулируемого процесса горения . Во многих современных моделях автоматическое регулирование работы. Длительность горения также зависит от объёма жилой площади, температуры воздуха в помещении и на улице, конструкции агрегата и его мощности.

  • КПД 85—90%.
  • Полное сгорание сырья.

Меньший расход сырья, реже нужно прочищать газоходы и зольник.

  • Экологичность.

В результате тления древесины или подобных видов топлива выделяется в 3 раза меньше вредоносных веществ , чем в иных твердотопливных котлах. К тому же вредоносные выбросы в атмосферу минимизируются под воздействием горячей температуры в верхней камере.

  • Экономичность.

Для сжигания подходят даже крупные неколотые дрова. Кроме этого, двухкамерное сжигание снижает избыток воздуха в уходящем газе, что тоже повышает экономию. По сравнению с другими типами твердотопливных котлов экономичность пиролизных агрегатов выше на 5—8%.

Минусы

  1. Энергозависимость . Чаще всего такие котлы не могут работать без дымососа. Для принудительной тяги необходима система с генератором. Вентилятор использует электроэнергию в размере не менее 80—100 Вт.
  2. Высокая цена. В среднем в 1,5—2 раза дороже других типов.
  3. Чувствительность к влажности топлива . Необходима максимальная сухость. Так, при сжигании 1 кг дров с 20% влажностью, сила работы оборудования составит 4 кВт. Если взять 1 кг дров с 50% влажностью, мощность уменьшается в 2 раза и достигает всего 2 кВт .
  4. Нестабильная работа агрегата при малых загрузках (ниже 50%) , нарастание дёгтя в газоотводе.
  5. Большие габариты пиролизного оборудования.
  6. Пиролизные котлы исключительно одноконтурные . Чтобы нагреть воду для бытовых потребностей, потребуется отдельный агрегат.
  7. Невозможно автоматизировать процесс загрузки топлива — загружается исключительно вручную.

Безопасное использование

Функционирование пиролизного котла подразумевает работу на максимально высоких температурах. Поэтому каждый производитель предъявляет высокие требования к монтажу и эксплуатации оборудования.

Установку проводит специалист, имеющий необходимую компетенцию. Котёл размещается в отдельном помещении с хорошей вентиляцией, на агрегат устанавливается дымоход.

Учитывают также следующие правила эксплуатации:

  • При отсутствии достаточной тяги или необходимого теплоносителя котёл нельзя эксплуатировать.
  • Загрузку и розжиг оборудования запрещено доверять детям или каким-либо посторонним лицам.
  • Температура воды в системе труб, идущих через котёл, не должна превышать 95 °C . Если показатель превышен, пламя в камере агрегата на время ослабляют с помощью песка. Параллельно с этим открывают все возможные заслонки дымохода.
  • Котёл сильно нагревается во время работы, поэтому возле него не должны находиться легковоспламеняющиеся материалы и предметы.
  • Модифицировать конструкцию котла и использовать не по назначению категорически запрещено.

Фото пиролизных котлов

Фото 3. Пиролизный котёл, установленный дома. Рядом с ним хранятся дрова для растопки.

Фото 4. Пиролизный котел от производителя Viessmann. Устройство оснащено электронным управлением.

Фото 5. Пиролизный котел с нижним типом загрузки топлива довольно больших размеров.

Полезное видео

Посмотрите видео, в котором демонстрируется работа пиролизного котла, рассказывается, как его топить.

Выводы

Пиролизный котёл — хорошая альтернатива агрегатам прямого горения. Впрочем, некоторые специалисты рекомендуют покупать пиролизное оборудование в качестве резервного источника тепла в комплекте с электро- или газовым котлом. Если все же устанавливать пиролизный в качестве основного генератора тепла, понадобятся грамотная проектировка и высококвалифицированные специалисты для монтажа.

Пиролизный котел длительного горения: преимущества и недостатки



Пиролизные котлы длительного горения являются прекрасным альтернативным источником энергии в частных домах в условиях частых перебоев газоснабжения. Дрова являются древнейшим видом топлива, которым человек обогревает свои жилища на протяжении тысячелетий.

Твердотопливный котел отопления: виды, преимущества, применение ( прочитать подробнее )

Пиролизные котлы длительного горения — современная альтернатива газовому отоплению в частном доме.

Пиролизные котлы — одна из разновидностей котлов длительного горения. Поэтапное разделение процесса горения повышает эффективность и продлевает время работы газогенератора. Топку пиролизного котла разделяет специальная форсунка. В первом отсеке, под действием высоких температур, закладка дров выделяет горючий газ. Второй служит для дожига продуктов разложения древесины. В зольнике образуется минимальное количество золы, а дымоход не обрастает отложениями сажи.

Газогенераторные установки предназначены для систем отопления жилых домов, площадь которых больше 100 м².

Цена пиролизных котлов длительного горения с водяным контуром:

Марка Цена, рублей
Твердотопливный пиролизный котел МС-16 (Россия) 132000
Стальной пиролизный котел Buderus Logano S171-22 W (Чехия) 202250
Твердотопливный пиролизный котел Буржуй — К СТАНДАРТ-20 (Россия) 49800
Газогенераторный котел КО12 (Россия) 52494

Пиролизные дровяные котлы работают до двух суток на одной загрузке топлива. Стоимость продукта зависит от марки производителя, мощности и степени оснащения агрегата автоматикой.

Что такое пиролиз и какова его эффективность

Средневековые европейцы в результате долгих веков сжигания дров установили, что эту энергию можно использовать более рационально, если в печи класть не дрова, а древесный уголь. Производили его путем сжигания обычных дров без достаточного доступа кислорода. Для этого копали специальные ямы в земле, где и происходил весь этот процесс, в последствии названный пиролизом.

Некоторые виды пиролизных котлов длительного горения.

Такие ямы прекрасно справлялись с задачей получения древесного угля, но та энергия, которая выделялась в ходе этих процессов, тратилась без какой-либо пользы. Стоит сказать, что количество, выделяемой энергии было очень приличное. Поэтому современные технологии не обошли стороной такой подарок природы. Были созданы пиролизные котлы длительного горения с водяным контуром, которые смогли обуздать это тепло, используемое ранее впустую. Сегодня их с успехом используют, не только как вспомогательные источники отопления, но и как основные. Это и не удивительно, ведь кроме обычных дров, в них можно загружать и другое, более современное и эффективное топливо на древесной основе.

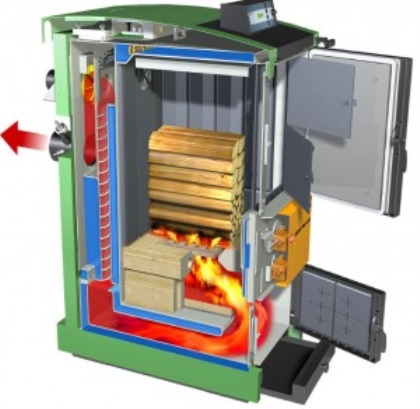

Пиролизный котёл длительного горения с водяным контуром — вид в разрезе.

Принцип работы пиролизных котлов длительного горения

Внешне эти котлы мало чем отличаются от обычных металлических печей. Они имеют такую же загрузочную дверцу, ведущую в первичную камеру сгорания. В нее укладываются обычные дрова, а также брикеты из опилок либо торфа. Используют в этих целях и изобретение последних нескольких лет — гранулы пеллет. Они представляют собой сильно спрессованные отходы столярного производства. В дело идет все, начиная от коры деревьев и заканчивая торфом и сушеным навозом.

На заметку! Лучше всего использовать в качестве топлива пеллетные гранулы. Это топливо имеет маленький размер и может автоматически подаваться в камеру сгорания котла.

Современный котёл длительного горения с бункером для пеллетных гранул.

На дне камеры сгорания располагается колосник, имеющий вид очень тяжелой чугунной решетки. Он необходим для подачи воздуха под топливо. Загруженные дрова поджигают и ждут пока они полностью разгорятся под воздействием первичного потока воздуха. Как только котел выходит на режим, доступ воздуха в первичную камеру практически прекращают, в результате чего горение останавливается. Топливо начинает только тлеть, выпуская пиролизный газ. Он обладает очень высокой горючестью, но так как воздуха мало, то он не вспыхивает.

Схема системы отопления частного дома с использованием твердотопливного котла.

Затем самотеком или принудительно эта газообразная летучая смесь органики подается во вторичную камеру, которая собственно и является главной рабочей частью пиролизного котла длительного горения. С водяным контуром системы отопления она связана непосредственно. Поступающий в эту камеру газ имеет температуру около 300 градусов и поэтому вспыхивает при поступлении кислорода без промедления. Во вторичную камеру подается достаточное для горения количество воздуха. Пиролизный газ выделяет при сгорании намного больше энергии, чем простые дрова, поэтому нагревание теплоносителя в системе происходит очень быстро.

Пример размещения твердотопливного котла с автоматической подачей пеллет из бункера хранения в подвальном помещении частного дома.

Важным моментом является то, что порция дров, помещенная в топку, расходуется очень медленно, что позволяет отапливать помещение очень небольшим их количеством длительное время.

На заметку! В качестве топлива для газогенераторов рекомендуется использовать очень хорошо просушенные вещества и дрова. Ведь 1 кг дров, которые содержат 20% влаги выделяет 4 кВт/час. энергии, а содержащие 25% влаги, уже только 3 кВт/час.

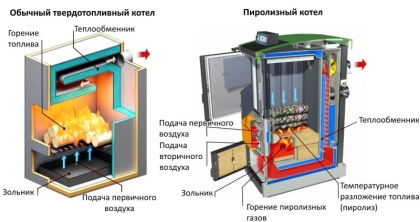

Принцип работы пиролизного котла с водяным контуром.

Преимущества и недостатки котлов на пиролизном газе

Пиролизные котлы длительного горения с водяным контуром ценят за их преимущества перед печами с прямым горением. Можно перечислить некоторые из них:

  • полное сгорание топлива без накопления сажи. Кроме экономии дров это свойство несет гораздо большую пользу. Полное сгорание означает, что в качестве отходов выделяется лишь углекислота и обыкновенная вода. Ни то, ни другое не представляет большого вреда для людей и природы в целом. Этого нельзя сказать о частичном сгорании дров. Вредные токсичные вещества, образующиеся при неполном распаде органики, попадают в атмосферу, вызывая нежелательные последствия, не говоря уже о зловонном едком дыме;

Для увеличения эффективности пиролизного котла используйте только сухие дрова.

  • благодаря полному сгоранию, в газогенераторах можно использовать любое органическое твердое топливо. По сути им может быть любая органика, способная к активной реакции окисления, то есть горению. Такие котлы можно устанавливать на швейных и кожевенных фабриках, на предприятиях деревопереработки, сельхозпредприятиях. Этим полностью решается проблема утилизации отходов;
  • высокая экономия средств на топливо, так как пиролизные котлы длительного горения с водяным контуромимеют такое названия по причине того, что от одной дровяной закладки рабочий процесс может продолжаться не менее 12 часов. Простая печь или котел, максимум способны гореть 4 часа;

Схема подключения твердотопливного котла к системе отопления дома.

  • полностью решен вопрос регулировки процесса горения и нагревания теплоносителя. По причине того, что в рабочей камере сгорает газообразное топливо, его поток легко регулируется, так же, как и интенсивность горения. Это позволяет полностью автоматизировать работу котла, не хуже, чем электрического или газового.

Есть у пиролизных котлов длительного горения и недостатки, о которых следует осведомиться, при приобретении этой техники:

  • стоимость газогенераторов намного выше, чем у других видов теплотехники. Однако это со временем окупается, благодаря экономии топлива;

Автоматизированная котельная в современном частном доме.

  • топливо должна быть идеально сухим. Уже 20%-я влажность является серьезным препятствием для горения. Котел просто престанет работать после ограничения доступа воздуха;
  • в связи с тем, что в конструкции практически всех моделей предусмотрено использование вентиляторов для нагнетания воздуха, то для их работы требуется наличие электроэнергии, что не позволяет использовать эту технику на дачах, не имеющих электроснабжения.
На заметку! Отзывы владельцев пиролизных котлов длительного горения говорят о том, что иногда они останавливаются из-за того, что вода из обратной трубы системы попадает в контур котла сильно остывшей. Чтобы этого избежать, надо впаять в систему обходной контур из трубы подачи. Здесь используется обычный трехходовой клапан. Тогда горячая вода смешается с охлажденной, котел не будет отключаться.

Схематическое изображение пиролизного котла с водяным контуром.

Отзывы владельцев пиролизных котлов длительного горения

Если задаться вопросом, то можно найти на форумах и в блогах множество отзывов владельцев пиролизных котлов длительного горения. Вот некоторые из них:

Сергей Васильев, г.Омск :
В прошлом году поставил газогенератор у себя на даче. Рядом лесопилка, где всегда огромное количество опилок коры и сучков. Бери – не хочу. Теперь не нарадуюсь. На топливо совсем не трачусь. Привез телегу отходов, которые взял бесплатно. Не знаю, когда и израсходую.
Николай Павлов, г.Тверь :
Недавно приобрел твердотопливный котел, друг посоветовал. Поначалу не понимал, зачем я это сделал, где брать и хранить дрова. А потом узнал, что можно пользоваться пеллетными гранулами. Купил несколько мешков. Топлю – горя не знаю.
Ольга Мейзер, п.Голышманово, Тюменской обл :
Мой муж привез недавно чудо-печь, которая работает на обычных дровах. Я его долго ругала. Говорила, что у нас газопровод и газовый котел. Зачем нам еще эта печка. Он сказал, что я все пойму позже и подключил это устройство к системе, оставив и газ. Однажды в поселке произошел обрыв газопровода. Рабочие три дня исправляли аварию. Соседи скупили все электронагреватели, а мой муж только пожал плечами и растопил свою печь. Теперь я поняла, что была не права.

Схема самодельного пиролизного котла для отопления дачи или гаража.

Отзывы владельцев пиролизных котлов длительного горения раскрывают все положительные качества устройства. Использовать этот прибор действительно можно с большой пользой для себя. Являясь альтернативным источником тепла, он может полностью решить проблему временного отсутствия газа. Для тех же, у кого имеется возможность пользоваться отходами различного производства, это просто находка.

Где установить пиролизный котел длительного горения

Как правило пиролизные агрегаты устанавливают для отопления домов большой площади. Их располагают в отдельном специально приспособленном, защищенном от возгораний, помещении. Котельную оборудуют системой приточной вентиляции. Агрегат должен быть удален от стен на расстояние не менее 20 см.

Газовый котёл для отопления частного дома: типы и особенности различных видов ( прочитать подробнее )

Нормативное значение веса для самодельных котлов длительного горения на дровах — 250 кг/м². Соблюдение условия допускает установку агрегата на ровной устойчивой поверхности без фундамента. Площадь места установки выносят за проекцию корпуса агрегата на 15 см (перед топочной дверцей 30 см).

Устройство стального твердотопливного котла Buderus Logano.

Пол застилают асбестом или базальтовым картоном, (толщина 4÷6 мм). Сверху кладут лист оцинкованного кровельного железа (толщина 2 мм). Прямой контакт пола с корпусом исключают опорные конструкции — ножки котла.

Поверхность дымохода обязательно покрывают теплоизоляцией. Утепление предотвратит резкий перепад температур и образование конденсата в дымоходе. Толщина слоя утеплителя зависит от температуры уходящих дымовых газов. Желательно использовать сэндвич-трубу из нержавеющей стали, стойкой к агрессивной среде. При отсутствии естественной тяги устанавливают дымосос.

Пиролизные котлы длительного горения — экологичны и энергоэффективны благодаря полному сгоранию твёрдого топлива.

Эстетика кустарного производства уступает дизайну заводских моделей, но самостоятельно собранный агрегат отвечает требованиям конкретной системы отопления. Не стоит забывать, что изготовление по готовым чертежам (видео) своими руками котла длительного горения, снизит затраты на его обустройство как минимум в 2 раза.

Видео: принцип работы твердотопливного поролизного котла длительного горения





Пиролизные котлы отопления: принцип работы и виды котлов длительного горения

Годы идут, наука и техника двигаются вперед, а твердые виды топлива по-прежнему остаются востребованными. Сжигать дрова в традиционной печи или в буржуйке не слишком эффективно, но ситуацию изменили пиролизные котлы отопления – агрегаты отличаются высоким КПД и относительно простой эксплуатацией.

Согласитесь, это достаточно значимые аргументы при обустройстве автономного отопления. Если вы подыскиваете эффективный котел для дома, то стоит внимательнее присмотреться к пиролизным котлам.

Мы расскажем, как устроены и работают агрегаты длительного горения, в чем их технико-эксплуатационные особенности, а также приведем обзор наиболее рейтинговых моделей отечественных и зарубежных производителей.

Что такое пиролиз

Дрова – это, пожалуй, самое первое топливо в человеческой истории. Практически каждому известно, как быстро они сгорают на открытом воздухе, и что тепла при этом выделяется не так уж и много. Но ситуация кардинально изменяется, если создать иные условия для процесса сгорания.

Так называемое пиролизное горение осуществляется в закрытых камерах. Туда загружают дрова или иное твердое топливо подобного типа: пеллеты, опилки, отходы древесного производства и т.п.

Топливо поджигают и затем сокращают количество воздуха, поступающего в камеру.

Галерея изображений
Фото из
К пиролизным котлам относят все твердотопливные теплогенераторы длительного горения, перерабатывающие твердый тип топлива
Значительную часть тепловой энергии, поставляемой котлами длительного горения, дает процесс сгорания пиролизных газов
В пирокотле сложные химические соединения расщепляются на более простые компоненты под воздействием высокой температуры без применения реагентов
В результате термической обработки топливо выделяет газ, который проще и легче горит. Потому пиролизные котлы относят к разряду газогенераторных
В пиролизном агрегате непрерывно происходит выделение огромного количества тепловой энергии, а отбираться может только необходимый ее объем
Желающим сделать пирокотел собственными руками следует учесть, что из-за непрерывно происходящих процессов высокотемпературного горения для изготовления топки нужна жаростойкая футеровка
По схеме горения пиролизные котлы делят на агрегаты естественного и принудительного типа. Естественные дешевле, но менее эффективны, чем принудительные, оборудованные наддувом
По специфике обслуживания систем пирокотлы делятся на одно-и двухконтурные. Первые предназначены только для отопления, вторые обслуживают отопление и ГВС
Пиролизные котлы заводского производства
Схема увеличения производительности агрегата
Принцип действия и эффективность пиролизного котла
Газогенераторная основа работы оборудования
Экономические преимущества пирокотла
Специфическая особенность самоделок
Естественный и принудительный тип горения
Одноконтурное пиролизное оборудование

Как известно, при горении происходят окислительные процессы, один из главных участников которых – кислород, содержащийся в воздухе. Если кислорода мало, реакция замедляется и дрова сгорают медленно, фактически в таких условиях они просто тлеют. При этом выделяется некоторое количество тепловой энергии, зола и горючий газ.

Процесс пиролиза на этом не заканчивается. Полученный при сжигании первичного топливо газ смешивается с воздушными массами и также сгорает. В итоге тепловой энергии выделяет значительно больше, чем при работе стандартных теплогенераторов.

Поэтому пиролизные котлы демонстрируют очень приличный КПД по сравнению со своими чисто твердотопливными “собратьями”, а также нередко предоставляют возможность заметно сэкономить на отоплении.

Преимущество отопительной техники этого типа состоит в том, что принцип ее работы и устройства относительно не сложен. Количество воздуха, поступающего в камеры сгорания, регулируется обычной механической заслонкой. Простая конструкция обеспечивает надежность устройства, поломки для пиролизных котлов – явление не частое.

Эта схема наглядно демонстрирует все этапы процесса пиролизного горения. Температура внутри устройства может достигать 1200°С (+)

Еще один “плюс” пиролизных котлов – длительный период горения. Полная загрузка устройства топливом позволяет не вмешиваться в процесс в течение нескольких часов, иногда и более суток, т.е. нет необходимости постоянно подбрасывать дрова в топку, как это происходит при открытом горении.

Конечно, это не означает, что пиролизный котел можно оставлять без присмотра. Как и в отношении прочей отопительной техники, здесь имеются строгие правила техники безопасности.

Стоит помнить, что пиролизный котел не всеяден – влажность топлива должна быть невысокой. Иначе часть драгоценной тепловой энергии уйдет не на подогрев теплоносителя, а на высушивание топлива.

Котлы пиролизного горения, особенно выполненные из чугуна, обладают значительным физическим весом, поэтому они всегда представлены только напольными моделями

При реализации пиролизного горения топливо сгорает почти полностью, чистить устройство придется гораздо реже, чем при эксплуатации традиционного твердотопливного котла. Мелкую золу, полученную после очистки, используют в качестве удобрения. Горение топлива в таких котлах осуществляется по направлению сверху вниз.

Поэтому возможности для естественной циркуляции воздуха в топке заметно ограничены. Использование принудительного нагнетания воздуха с помощью вентилятора значительно улучшает эффективность работы устройства, но при этом делает котел энергозависимым, поскольку для работы вентилятора необходима электроэнергия.

Устройство и работа пиролизного котла

Топка пиролизного котла разделена на два отделения. В первой сгорают дрова, а во второй производится вторичное сгорание смеси пиролизных газов и воздуха. Отделяет первую камеру от второй колосниковая решетка, на которую и укладывают топливо.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

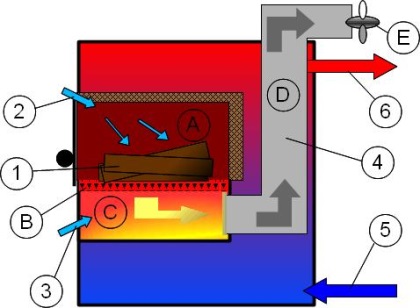

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ (+)

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Сначала в первое отделение топки пиролизного котла загружают топливо, затем включают вентилятор и поджигают топливо. Образующиеся в результате горючие газы перемещаются во второе отделение, смешиваются с воздухом и сгорают.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

Причем загружать топливо в устройство придется по максимуму, снижение нагрузки приводит к повышенному образованию золы и сажи, а также негативно сказывается на работе агрегата в целом.

Котлы верхнего горения

Один из вариантов пиролизного устройства – котел верхнего горения. Принцип действия этих двух агрегатов очень схож.

Точно так же в топку загружают большое количество твердого топлива низкой влажности, воздух нагнетают принудительно и обеспечивают тление топлива при пониженном количестве кислорода. Задвижку, которая регулирует поток кислорода, устанавливают в нужном положении.

Схема устройства котла верхнего горения. Топка такого котла имеет глухое дно, частички продуктов горения удаляются через дымоход (+)

Но котлы длительного горения не имеют ни зольника, ни колосника. Дно представляет собой глухую металлическую плиту. Такие котлы устроены так, чтобы древесина сгорала полностью, а оставшееся в топке малое количество золы выдувалось воздухом.

Такие устройства отличаются высоким КПД и также работают при температурах более 1000°С.

Основная особенность таких устройств – они действительно обеспечивают длительный срок работы при полной загрузке. Топливная камера в таких устройствах обычно выполнена в форме цилиндра.

В нее сверху загружают топливо, сверху же, по центру, нагнетается необходимый для горения воздух.

В котлах верхнего горения устройство для нагнетания воздуха – это подвижный элемент, который опускается вниз по мере прогорания дров

Таким образом осуществляется медленное тление верхнего слоя топлива. Топливо постепенно сгорает, его уровень в топке понижается. Одновременно изменяется и положение устройства для подачи воздуха в топку, этот элемент в таких моделях подвижен и он практически лежит на верхнем слое дров.

Второй этап горения осуществляется в верхней части топки, которая отделена от нижнего отделения толстым металлическим диском. Горячие пиролизные газы, образовавшиеся в результате сгорания топлива внизу, расширяются и перемещаются вверх.

Здесь они смешиваются с воздухом и сгорают, дополнительно передавая теплообменнику солидную порцию тепловой энергии.

Балка, удерживающая диск, который разделяет камеру сгорания на две части, как и сам этот диск, в процессе работы котла верхнего сгорания постоянно находится под воздействием высокой температуры. Со временем эти элементы сгорают, их придется периодически заменять.

На выходе из второй части топливной камеры обычно установлен регулятор тяги. Это автоматический прибор, который определяет температуру теплоносителя и в зависимости от полученных данных регулирует интенсивность движения горючего газа. Он защищает устройство от возможного перегрева.

Стоит отметить, что наружный теплообменник в таких котлах реагирует на изменение скорости циркуляции жидкости в теплообменнике, т.е. на колебания температуры. На поверхности устройства сразу же образуется слой конденсата, который вызывает коррозию, особенно если речь идет о стальных котлах.

Предпочтительнее брать устройство из чугуна, которое значительно лучше сопротивляется подобному воздействию.

Хотя топливо в пиролизных котлах длительного горения должно сгорать без остатка, на практике так бывает не всегда. Порой пепел спекается, образуя частички, которые трудно удалить с помощью потока воздуха.

Если в топке накопится большое количество таких остатков, может наблюдаться заметное снижение тепловой отдачи агрегата. Поэтому котел верхнего горения следует периодически все же прочищать.

Особенность устройств этого типа в том, что по мере сгорания топлива его можно догружать, не дожидаясь сгорания всей закладки топлива. Это удобно, когда нужно избавиться от горючего бытового мусора.

Существуют также разновидности котлов верхнего горения, которые работают не только на древесном топливе, но и на угле. Сложные узлы автоматического управления в пиролизных котлах этого типа отсутствуют, поэтому серьезные поломки наблюдаются крайне редко.

Конструкция котла верхнего горения позволяет загружать топку лишь частично, если это необходимо. Однако в этом случае выполнить розжиг верхнего слоя топлива может быть не просто. Само топлива должно быть подсушенным, дрова из открытой поленницы для такого котла не подходят.

Топливо крупных фракций также не следует использовать для этого вида техники, т.е. дрова придется обязательно колоть на небольшие части.

Особенности эксплуатации газогенераторных котлов

Эффективность работы пиролизного котла во многом зависит от типа и качества топлива. Технически в топку можно загрузить не только древесину, но и уголь, и даже торф, большинство современных моделей котлов рассчитаны на использование нескольких видов топлива.

Древесина сгорает примерно за 5-6 часов, в зависимости от сорта. Чем тверже дерево, тем дольше оно горит.

Современные модели котлов пиролизного горения могут работать на различных видах древесного топлива: дровах, брикетах, пеллетах, угле, торфе и т.п.

Около десяти часов уйдет на сгорание черного угля, а такое же количество бурого угля будет тлеть в течение восьми часов. На практике самую высокую теплоотдачу пиролизная техника демонстрирует при загрузке сухим деревом. Оптимальными считаются дрова влажностью не более 20%, а длиной около 45-65 см.

Если доступа к такому топливу не имеется, можно использовать уголь или другое органическое топливо: специальные брикеты из опилок и пеллеты из древесины, отходы, полученные при обработке дерева, торф, материалы с целлюлозой и т.п.

Перед началом эксплуатации котла следует внимательно изучить рекомендации производителя устройства в отношении топлива.

В котлах пиролизного горения поступление воздуха регулируется обычными механическими задвижками. Отсутствие сложной электроники обеспечивает высокую отказоустойчивость прибора

Слишком влажное топливо в таких устройствах недопустимо. При его сгорании в топке образуются дополнительные водяные пары, которые способствуют образованию таких побочных продуктов, как деготь и копоть.

Стенки котла загрязняются, теплоотдача снижается, со временем котел может даже прекратить работу, затухнуть.

Если использовать для котла пиролизного горения дрова со слишком высокой влажностью, внутри устройства возникнут условия для образования дегтя, который ухудшит теплоотдачу устройства и может привести к поломкам

Если в топку заложено сухое топливо и котел настроен правильно, пиролизный газ, полученный в результате работы устройства, будет давать пламя желто-белого цвета. Такое горение сопровождается ничтожным выделением побочных продуктов сгорания топлива.

Если цвет пламени окрашен иначе, имеет смысл проверить качество топлива, а также настройки прибора.

Пиролизные газы, смешанные с воздухом, горят ровным желто-белым пламенем. Если цвет пламени изменился, возможно, нужно проверить настройки котла или качество топлива

В отличие от обычных твердотопливных устройств, перед загрузкой дров в пиролизные котлы, работающие на твердом топливе, топку следует разогреть.

Для этого выполняют следующие шаги:

  1. Загружают на дно топки мелкую сухую растопку (бумагу, щепу и т.п.)
  2. Поджигают ее с помощью факела из подобных материалов.
  3. Закрывают дверцу камеры сгорания.
  4. Дверцу загрузочной камеры оставляют немного приоткрытой.
  5. Добавляют порции растопку по мере ее сгорания.
  6. Процесс повторяют до тех пор, пока на дне не образуется слой тлеющих углей.

К этому моменту топка уже прогревается примерно до 500-800°С, создавая условия для загрузки основного топлива. Не следует использовать для розжига растопки бензин, керосин или любые другие подобные жидкие вещества. Перед тем, как прогревать топку котла длительного горения, следует убедиться, что устройство готово к эксплуатации.

Характерная особенность котлов пиролизного горения – малое количество золы и пепла, что облегчает процесс очистки устройства и его обслуживания

Для этого проверяют наличие тяги, герметичность дверок, исправность запорных механизмов и регулировочной аппаратуры, наличие теплоносителя в системе отопления  и т.п.

Затем следует включить терморегулятор, чтобы убедиться, что на прибор поступает напряжение. После этого открывают шибер прямой тяги и вентилируют котел в течение 5-10 минут.

Обзор популярных моделей

Следует понимать, что любой пиролизный котел – это достаточно тяжелый агрегат, который не предназначен для подвешивания на стену. Такие устройства можно применять как для отопления небольшого дома, так и для просторных коттеджей. Как и другие отопительные агрегаты, котлы длительного горения различаются по мощности.

Выбирая котел пиролизного горения, следует ориентироваться на такие показатели, как тепловая мощность устройства, размеры камеры загрузки, наличие второго контура и т.п.

На этот показатель обычно и ориентируются покупатели.

Среди популярных моделей такой техники следует упомянуть:

  • Atmos (Украина) – представлены устройствами, которые могут работать и на дровах, и на угле, мощность варьируется в пределах от 14 до 75 киловатт.
  • Attack (Словакия) – способны справиться с обогревом площадей до 950 кв. м, некоторые модели способны продолжать работу даже при перебоях с электроэнергией.
  • Bosch (Германия) – высококачественная продукция известного бренда, мощность варьируется в пределах 21-38 киловатт.
  • Buderus (Германия) представлена линейкамиElektrometиLogano, первая хорошо известна в Европе как классический вариант пиролизного котла, вторая – более современные версии, предназначенные для частных домов.
  • Gefest (Украина) – высокомощные устройства с КПД до 95%.
  • КТ-2Е(Россия) специально разработан для крупных жилых помещений, мощность агрегата составляет 95 киловатт.
  • Opop (Чехия) – относительно недорогие котлы, надежные и долговечные, мощность 25-45 киловатт.
  • Stropuva (производства Литвы или Украины) с мощностью от семи киловатт вполне подойдут для небольшого дома, но в модельном ряде представлены и более мощные устройства.
  • Viessmann (Германия) – идеальный выбор для частных домовладений, мощность стартует с 12 киловатт, применение современных технологий позволяет экономить топливо.
  • “Буран”(Украина) с мощностью до 40 киловатт еще один популярный вариант для владельцев больших коттеджей.
  • “Логика”(Польша) высокомощные устройства на 20 киловатт с легкостью обогревают помещения площадью до 2 тыс. кв. м, это скорее котел для промышленных нужд: обогрева цехов, офисов, теплиц и т.п.

Выбирая пиролизный котел для частного дома, следует обратить внимание на модели с двумя контурами, чтобы не только отапливать жилище, но и обеспечить его автономным горячим водоснабжением.

Теплообменник для ГВС бывает накопительного или проточного типа. Для последнего варианта используют модели котлов повышенной тепловой мощности.

При желании сэкономить средства, можно попробовать сделать пиролизный котел своими руками. Технология его сборки описана в этой статье.

Выводы и полезное видео по теме

На этом видео наглядно изображен принцип работы пиролизного котла:

Подробный обзор работы котла верхнего горения можно посмотреть здесь:

Пиролизные котлы недешевы, но полностью оправдывают вложенные в их приобретение средства. При правильной установке и обслуживании такие устройства обеспечат дом стабильным и недорогим теплом.

Подыскиваете пиролизный котел для отопления дома? Или есть опыт эксплуатации таких агрегатов? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании пиролизных котлов. Форма обратной связи расположена в нижнем блоке.



Пиролизные котлы – стоит ли приобретать

Пиролизный котел имеет свои недостатки и особенности, которые стоит знать потребителям, прежде чем делать выбор в пользу той или иной теплогенерирующей техники. Авторитетные специалисты охотно перечисляют именно недостатки в первую очередь…

Кто и как производит пиролизные котлы

Интересен тот факт, что именитые производители отопительной техники, пиролизные котлы или не производят вовсе, или имеют по одной линейке образцов, скорее экспериментальной, как дань моде.

В каталогах, на выставках солидные фирмы бочкообразную продукцию с большой загрузкой дров не показывают вовсе, объясняя это тем, что не находят в данной идее преимуществ.

Так называемые пиролизные котлы (большие металлоемкие устройства с дожигом газов, снабженные вентилятором и большой камерой для тления дров) делают те, кто гоняется за сиюминутным настроением потребителей, — мелкие фирмы, вплоть до гаражных производств.

Разберемся — почем такая ситуация?

Что подразумевается под названием пиролиз

Пиролиз – генерирование горючего газа и его последующее сжигание, — происходит во всех твердотопливных котлах, в большей или в меньшей степени. Такой же процесс идет и в обычной печи, — при горении дров или угля, в каком-то месте не хватает кислорода, появляется угарный газ CO, затем он находит недостающий кислород и сгорает, выделяя тепло, превращаясь из яда в обычный углекислый газ – CO2.

В качестве экспериментов еще 1950-х годах была разработана схема котельного оборудования, где сначала топливо тлело при недостатке кислорода, затем полученное СО дожигалось во вторичной камере. Но идеи не были воплощены, как не дающие ни каких преимуществ с весомыми недостатками и дорогостоящие.

Теперь же в рекламках ядовитый угарный газ СО называют – «древесный газ».

Схема, особенности работы

Вторично в 2000-х годах, когда у среднего производителя появились достаточные производственные возможности и материалы, началось производство на бытовом уровне. У потребителя лживая реклама вызывала интерес, — появились продажи и прибыль.

Схема пиролизного котла обычная – в большой камере закладка дров сначала разгорается, затем автоматика перекрывает воздух и при его недостаче дрова тлеют длительное время.
Выделяющийся угарный газ и большое количество зольных частиц – чистого углерода С смешивается с подогретым воздухом во вторичной камере, где и догорают.

В этой горелке всегда красноватое пламя – прямой признак реакции с участием углерода.

Особенность конструкции

Особенность конструкции «пиролизный котел» — наличие вентилятора 50 – 100 Вт мощностью, принудительная подача воздуха. Причем происходит движение воздуха и в первичной камере между дров, за счет завихривания (содания разрежения) в месте расположения подающей форсунки.

Наличие датчиков и управляющей автоматики, которая обеспечивает режимы работы.
Большой размер, дополнительные металлические детали, камеры.

Основное конструкционное отличие – большая загрузка дров и наличие вокруг них всех «обвесов» из автоматики, форсунок, камер сгорания.

Цена пиролизного котла

Но для потребителя пиролизный котел в первую очередь отличается большой ценой.
Нужно сравнивать одинаковые по мощности и по классу исполнения изделия. Окажется что цена пиролизного котла будет больше, чем у изделия классической конструкции в 2 – 3 раза.

У «не гаражных» производителей изделие под названием «пиролизное», обычной домашней мощности, будет стоить 150 тыс р. А «классический котел» — 50 тыс р.
У менее знаменитых разница в цене в 2 раза – примерно так 75 тыс. р. и 35 тыс р.

За что же нужно платить больше на 50 – 100 тыс рублей? В чем выгода? За сколько времени и каким образом окупится эта сумма…

Настоящие технические характеристики

Более-менее серьезные производители стараются не давать истинных технических характеристик пиролизных котлов. Иначе все увидят, что ничего там особенного там нет. Их заменяют рекламными возгласами, лозунгами, или подачей лживых характеристик через вторичные источники, без ответственности.

Если же отыскать паспортные данные пиролизного котла именитого производителя, например Buderus,т о вдруг окажется что КПД составляет всего-навсего 87%
А у обычного котла – 80%
Где же сказочный «золотые горы» сэкономленных дров?

Насколько экономичный пиролизный котел

Подсчитаем для обычной мощности среднего дома, экономию с пиролизным котлом. Например, сожжем в обычном устройстве за сезон 7 месяцев дров на 20 тыс. руб. При этом на пиролизе сэкономим около 1800 руб, — расход дров на 18200 тыс. руб.

Но вентилятор мощностью 80 Вт., проработав 7 месяцев при цене за 1кВт электроэнергии около 5 рублей, скушает более 1500 руб. Итого, — экономия не больше 200 рублей в год. Т.е. потраченные 50 тыс. рублей не окупятся никогда.

Даже если каким-то образом экономия будет 1000 рублей (чудо-КПД более 92%), — все равно 50 лет – не серьезный срок для окупаемости. Самый большой максимум — дополнительная стоимость котельного оборудования должна окупаться за 10 лет. Иначе оно не выгодно. Таких показателей нет и близко.
Что же привлекает пиролизный котел потребителя при такой цене, — большая загрузка!

Недостатки пиролизного котла

Имеется возможность поджечь много дров, после чего они горят постепенно 12 часов и более. К агрегату нужно подходить один – два раза в сутки. Это нравится потребителю больше всего.

Но взамен пользователь в частном доме получает большие недостатки:

  • Нельзя топить сырыми дровами, котел на них просто не работает. Теплоотдача сырых дров в 2 раза ниже – энергия уходит на испарение воды, в результате они не тлеют.
  • Весьма не желательно применять древесину которая дает смолу, — сосну, ель, березу, — отложениями они сильно загрязняют бочку, камеры, форсунки, затем это все проблематично очищать. А чем же топить?
  • Не редко возникает перерасход дров в межсезонье, когда нужно подтопить слегка в холодную ночь… Чем фактически полностью нивелируется повышенный КПД.
  • Зола, которая обязательно остается от дров, выносится струей в дымоход. Дымоход загрязняется, зола оседает беспорядочно, «по ветру» загрязняя все вокруг.
  • Поломка, неправильная работа, не настроенная автоматика угрожает массовым выбросом СО, большим перерасходом дров – угарный газ и древесные частицы не догорают полностью.
  • Большая цена, необоснованный расход денег.

Что выбрать — чем выгоден классический котел

Обычный котел на естественной тяге отличается тем, что сразу может работать с максимальной подачей кислорода без поломок, всегда, с любыми дровами. Такая безотказность не может не привлекать. При этом зола остается где ей и положено быть – в зольнике, а не сыпется на головы людям, — зольность это физическая характеристика древесины, которая полностью сгорать не может.

Но он может выполнять и функции пиролизного – цепочка от настроенного термостата управляет воздушной заслонкой в современных моделях, котел переходит на тление, с подачей вторичного воздуха.
При этом цена среди отопительного оборудования – самая демократичная.

Чтобы уменьшить количество подходов к классическому котлу для его обслуживания до 1 – 2 в сутки есть несколько методов по увеличению аккумуляции генерируемого тепла. Самый действенный – внедрение теплоаккумулятора, или возведение теплоемких массивных конструкций. При этом сам агрегат желательно применить несколько более мощный, — с большей отдачей на аккумуляцию за одну топку.

Ссылка на основную публикацию
