Ошибка 104 на котле Аристон

Содержание

Ремонт Блока Управления Котла Аристон при ошибке 104 – Недостаточная циркуляция

Однажды мой газовый двухконтурный котёл Аристон  Clas 24 FF, вновь потребовал срочного, оперативного вмешательства. Причиной этого стало его следующее поведение.

Котёл, находясь в режиме отопления включается, зажигается и через несколько секунд издавая жуткие звуки быстро закипающей воды в теплообменнике с каким то механическим щелчком  выключается и переходит в аварийный режим с кодом ошибки 104.

Быстрая навигация по статье

  • 1 Недостаточная циркуляция, ошибка 104. Как я искал причину
  • 2 Почему может возникать ошибка 104 – Недостаточная циркуляция. Устраняем неисправность
  • 3 Аналог реле JQX 118F
    • 3.1 Про реле включения питания насоса
  • 4 Заключение

Недостаточная циркуляция, ошибка 104. Как я искал причину

По мануалу определил, что 104 это “Недостаточная циркуляция” Рассуждаю: Что может мешать нормальной циркуляции? Ведь нужному протоку теплоносителя может мешать например забитый фильтр в системе отопления или шлак который накопился в первичном теплообменнике. А может быть причина в циркуляционном насосе? Неужели полетел насос? Что бы его проверить  открутил на нём спускной винт, это позволит увидеть вращается вал или нет.

   Это нужно делать осторожно так как может начать  выходить вода, не сильно, но лучше подложить какую нибудь ветошь чтобы не попало на плату.

На валу есть прорезь под широкую, плоскую отвёртку, попробовал провернуть вал отвёрткой… не заклинил, вращается.  Пробую запустить котёл и наблюдаю за тем будет ли вращаться  вал. Котёл воспроизводит свои ужасные звуки и вновь уходит в защиту. Вал не вращается. В момент запуска попробовал провернуть его отвёрткой …. думал, а вдруг появилась “мёртвая точка”….. нет, вращения вала не последовало.

Решил, проверить напряжение питания насоса. Когда на фишке обнаружилось присутствие 220 вольт вывод был однозначный …. Насос под замену.  Эээх  думаю,  опять расходы непредвиденные.

Однако вывод был поспешным, когда искал провода идущие от платы на мотор циркуляционного насоса, то обратил внимание, что их больше чем два. Для чего?  Начал разбираться и вот что выяснил.

Почему может возникать ошибка 104 – Недостаточная циркуляция. Устраняем неисправность

Циркуляционный насос котла имеет две скорости вращения в мануале они обозначены как  V2 (55 Вт) и V3 (80 Вт)  Управляет скоростью насоса естественно ЭБУ.

В режиме горячего водоснабжения (ГВС) Насос работает на скорости V3 для лучшего теплообмена.

В режиме  центрального отопления  (ЦО) Блок управления переключает скорость насоса в зависимости от разницы температур на входе и выходе системы отопления.

Следовательно насосом управляет не одно, а два реле. Одно подаёт питание 220 В., а другое управляет скоростью.

Чтобы проверить эти цепи питания насоса его придётся включить. Но для этого не нужно зажигать котёл, мы же не хотим его насиловать! Есть простой и быстрый способ включить насос не зажигая горелки.

Нужно перевести котёл в режим “Продувка”  Для этого нажимаем на панели котла, кнопку ESC и удерживаем нажатой более 5 сек. Включается режим продувка — Во время работы этого режима запускается циркуляционный насос и работает циклами 60 сек. вкл. 30 сек откл. и так далее в течении 6 мин. и при этом без розжига горелки. А нам это и нужно!

Этот режим предназначен для того, чтобы удалить воздух из теплообменника и контура, но мы его используем для контроля за работой насоса. Он включается на 6 мин., или его можно выключить принудительно ещё раз нажав на ESC.

Итак, запускаем режим “Продувка ” и измеряем переменное напряжение на клеммах. Смотрим рисунок.

Дополнение : Напряжение 220 вольт, с реле RL 04  (реле подающее питание на насос) можно и легче замерить на контрольных точках на плате, смотрите фото ниже, (на плате нет двух реле, они на проводах в стороне находятся) а точки куда указывают щупы и есть нужные. Если на них приходит 220 Вольт, реле 04 рабочее.

Контакты на плате для измерения напряжения с реле RL04

В моём случае так и было, с реле RL 04 на контакты 3 и 4 поступало 220 в. но насос не вращался.

Контакты  реле RL03 (управление скоростью насоса тип реле JQX 118F )  при выключенном котле мультиметром звонились накоротко, что является нормой для меньшей скорости вращения, но под нагрузкой реле вело себя непонятно как и мотор насоса вообще не крутился. Стоило замкнуть пинцетом выводы 5 и 6 насос начинал работать. Вывод неисправно реле управляющее скоростью насоса.

Поэтому, до времени пока подберу реле для замены, просто запаял перемычку т.е. перемкнул со стороны монтажа 5 и 6 выводы. По сути исправное реле выполняет практически туже работу, замыкает эту цепь или переключает её на другой контакт, так переключается скорость насоса. Ниже фото которые помогут не ошибиться.

Схема и нумерация расположения реле на плате

Фото платы с пояснениями по установке перемычки на реле RL03 – управления скоростью насоса.

Итак, указанные замкнутые контакты, непосредственно на реле (Точки А и В) или на на фишке ниже, что по сути одно и тоже, принудительно включают низкую скорость насоса.

Но пусть он луче работает на низкой скорости, чем не работает вообще. Этот “хитрый ход” даст вам возможность и время спокойно найти нужное реле.
Кстати, в комментариях я уже не раз отмечал, что реле мне не удалось найти быстро, а потом я вообще не него “плюнул” и поэтому мой котёл на перемычке проработал уже два, а то и три сезона. И ни чего с ним не случилось, всё ОК.

Но всё же, наконец то я нашёл отличный вариант замены этого реле, и теперь, в феврале 2018г. мой котёл обрёл свою полноценность.

Аналог реле JQX 118F

Внимание! Нашёл аналог реле переключения скорости насоса JQX 118F.

Это реле Finder (Не Китай) номер реле 43.41.7.024.2000  Есть некоторый запас этих реле, поэтому если кому нужно, пишите на почту, вышлю. Адрес есть на странице “Мои услуги”

Реле Finder

Про реле включения питания насоса

С неисправностью управления насосом конечно может быть связано и реле RL04 которое подаёт основное питание на насос – Вот типичный случай.

У знакомых однажды ремонтировал котёл. Это было летом, отопление отключено, но они пожаловались на то, что в режиме ГВС котёл то работает то нет, тоже уходит в защиту правда не помню какой код ошибки выдавал, но точно помню, что в тот раз заменить пришлось реле RL 04  то, что подаёт питание на насос. Его контакты подгорели и оно включало насос через раз. Замена реле решило проблему.

Реле этого типа я так же с небольшим запасом приобретал на Алиэкспресс. Это было реле от известного производителя OMRON тип реле G5NB-1A-E, работает без нареканий!

Важно!!! При выборе реле обращайте внимание на то, чтобы питание реле было 24 вольта, они бывают с меньшим напряжением питания, это важно! Ссылку на реле пришлось убрать так как у продавца они видимо закончились. Но вы легко их найдёте забив на Алике название реле. Правда продают они их обычно небольшими партиями.

А вот, уже нашёл того кто продаёт по не многу.

Не разменивайтесь на дешёвые релюхи, известны случаи (поделился один сервисмен) когда некоторые ставили реле какого то непонятного производителя, к сожалению не помню названия, и они загорались в буквальном смысле, нанося этим непоправимый вред плате котла.

Заключение

Согласно инструкции по ремонту, коды ошибок связанные с циркуляцией это коды 103 –104 –105 –106 –107.

Но помните недостаточная циркуляция может быть не только из за реле или насоса, не сбрасывайте со счетов фильтр в контуре отопления фильтр или теплообменник, они могут быть забиты и также мешать нормальной циркуляции.

Приобретая товары на Алиэкспресс не пренебрегайте воспользоваться Кэшбэк Сервисом, это реально работает.

Что это даёт? Это такая функция, при которой после покупок вам возвращается часть суммы за покупку, это не развод, я убедился лично, делал несколько небольших покупок и вот результат 2,32$

Вывести можно на несколько видов электронных кошельков, всего один раз нужно зарегистрироваться и затем в любое время, при любых покупках  вы получаете возврат некоторой суммы в долларах.

На этом пожалуй завершу свой эпос.

Пожалуйста, не сочтите за труд оставить комментарий.  Для меня это будет сигналом того, что кому то эти статьи нужны. Будут вопросы, также спрашивайте.

Всё это возможно ниже по ленте, в разделе комментарии. И конечно, помогите сайту развиваться, поделитесь с друзьями этой информацией, это не сложно, просто кликните на кнопки соц сетей, они так же находятся ниже. Спасибо!

Ошибка 104 на котле ARISTON

2018-06-03 Евгений Фоменко

Фирма и модель оборудования:

ARISTON CLAS 24 CF

Дмитрий:

Очень часто выходит в ошибку 104, теплообменники чистые, насос работает. Может ли проблема в трехходовом клапане? Спасибо.

Ответ:

Ошибка 104 это «Недостаточная циркуляция», согласно инструкции. Насос должен работать в двух режимах. Для этого предусмотрена специальная перемычка. Причина может быть как в реле так и в самом насосе. Если с насосом точно все в порядке — проверяйте всю систему — трубы, краны (фильтры и сетки), особенно угловую арматуру.

Чтобы убедится что насос вращается, открутите винт на «Голове» насоса (подложите ветошь может капать не много воды) включите котёл в режим «Продувка» нажав кнопку ESC на более чем 5 сек. В этом режиме насос должен вращаться, но без розжига пламени. Визуально определите, вращается ли вал насоса, можно туда отверткой залезть, сразу почувствуете есть вращение или нету.

В этом режиме «продувка» насос работает циклично — Понаблюдайте, всякий ли раз после паузы есть запуск насоса или нет? Хорошо если есть возможность подключить вольтметр, что бы визуально видеть как обстоят дела с питанием двигателя насоса. Реле могут вести себя так как вы описали. То есть,. то работают то нет, у меня уже было подобное. Насосом управляют два реле, одно подаёт питание на двигатель, другое просто замыкает или размыкает цепь управления скоростью насоса.

Последнее проверить легко, просто замкните контакты (ну вы уже знаете) если мы с вами говорим об одном и том же котле, то не бойтесь этого сделать, так вы принудительно включите одну из скоростей и исключите из цепи реле. Если оно неисправно, то насос начнёт вращаться стабильно, и будет обеспечивать циркуляцию.

Но есть ещё и другое реле, которое подаёт питание на двигатель насоса, и от стабильной работы этого реле тоже зависит будет ли насос запускаться каждый раз или через раз. У меня ест подозрение, что причина именно в реле по питанию. Но увы, дистанционно я могу только предполагать опираясь на ваши описания, сам проверить ничего не могу. Так что пробуйте…

Если возникнут новые вопросы — пишите.

Ошибка 104 на котле ariston

Приток воздуха и удаление дымовых газов (ошибки 6**)

Система подачи воздуха и удаления дымовых газов, образующихся в ходе работы газового котла, может быть естественной и принудительной. Поэтому для разных устройств некоторые ошибки возникнуть не могут. Но мы рассмотрим их все.

Ошибка № 601. Срабатывание термостата тяги возникает при обрыве контакта или внутренней поломке термостата дымоудаления. Также возможно засорение системы воздухоотвода.

Ошибка № 602. То же самое, только для камер сгорания типа VMC.

Ошибка № 604. Неисправен датчик Холла (его нужно заменить) или низкие обороты лопастей вентилятора (его нужно прочистить или тоже заменить).

Ошибка № 607. Контакты контролирующего пневмореле оказались замкнуты до включения вентилятора. Эта деталь подтверждает достаточный объем тяги перед розжигом. Чтобы устранить раннее замыкание нужно аккуратно снять пневмореле и продуть его трубки, убрав грязь или конденсат. Если это не поможет, то деталь придется заменить.

Пневмореле соединено с камерой вытяжки силиконовой трубкой. Иногда там присутствует конденсатосборник. Если проблема именно с реле давления, то для начала нужно проверить целостность трубки

Ошибка № 610. Разомкнуты контакты термопредохранителя. Необходимо заменить эту деталь.

Ошибка № 612. То же, что и ошибка № 604, но на ранних моделях фирмы Ariston.

Как поступить

Решение проблемы начинается с простейших действий. Сразу же пытаться искать причину ошибки 6р1 в котле Аристон не стоит – она часто результат влияния внешних факторов.

Проверить дымоход

Отсутствие или слабая тяга вызывает аварийную блокировку котла Аристон с ошибкой 6р1. Тестирование канала при помощи «фитилька» (от спички, зажигалки и тому подобное) точного результата не дает, хотя таких советов в интернете хватает. Отклонение язычка пламени – свидетельство наличия тяги, но достаточна ли она для срабатывания микровыключателя? Реле изначально настроено на определенное давление и регулируется на этапе производства. Потому проверка системы дымоудаления таким способом нередко приводит к ложным выводам, и устранение ошибки 6р1 затягивается надолго.

Вероятные причины

Забитая труба, вот так он зарастает полностью.

Диагностика выполняется визуально. С улицы осмотреть вывод трубы из здания. Внутри, сняв первое колено дымохода с котла Аристон, убедиться в наличии просвета, произвести очистку полости. Устранение помех циркуляции воздушного потока снимает ошибку 6р1.

Совет

Если код неисправности высвечивается нерегулярно, а лишь при смене погоды, в проектировании дымохода допущена ошибка: не принята во внимание роза ветров. Котел задувает, и появление кода с символикой 6р1 неизбежно

Проблема решается защитой оголовка. Как прикрыть, зависит от местных условий – догадаться несложно.

Проверить котел

Вмешательства в конструкцию Аристон не требуется – снять кожух и осмотреть верхнюю часть отопительного агрегата.

Прессостат и вентилятор котла Аристон чистый

Причины ошибки 6р1

Дефекты сигнальной цепи. Ошибка 6р1 возникает, когда нет «видимости» между ЭПУ и датчиком тяги. Проверить линии на предмет надежности контактов, отсутствия замыканий, обрывов, оплавления изоляции.

Проводите чистку котла Ariston

  • Забиты трубки. Конденсатом или пылью, попавшей с улицы сквозь фильтр. Продуть, и ошибка 6р1 исчезнет.
  • Неплотная посадка трубок на сигнальных портах. Ослабление, трещины в полимере, появляющиеся в процессе эксплуатации котла Аристон, приводят к ошибке 6р1. Проблема устраняется термоусадочным материалом, высокотемпературным герметиком.
  • Деформация пластика. Микротрещины, изломы трубок (CONDENSATE TRAP по спецификации Аристон) отражаются на тяге. Код убирается заменой проблемной детали.
  • Переполнение конденсатосборника. Миниатюрная емкость цилиндрической формы, где накапливается влага, попадающая в дымоход. Опорожнение снимет ошибку 6р1.
  • Деформация устройства Вентури. Под действием высоких температур пластик искривляется, трескается, плавится, отверстие блокируется.

Вентури котла ariston

Ослабляется (прекращается) поток воздуха к датчику тяги, падает давление, микровыключатель не срабатывает, отображается ошибка 6р1. Замена устройства – дело нескольких минут, услуги профессионала не нужны.

  • Повреждение конденсатосборника. Он расположен над камерой сгорания и подвергается термическому воздействию. Касание ее верхней части приводит к плавлению пластика, герметичность канала подачи воздуха к реле тяги котла Аристон утрачивается. Как результат – ошибка 6р1.
  • Неисправность датчика. Подгорание контактов МВ приводит к разрыву сигнальной цепи – ЭП не увидит сообщения о готовности котла к розжигу и формирует ошибку 6р1. Решение – замена реле тяги. Потеря эластичности мембраной не критична – реанимировать прибор несложно: снять, постучать о твердую поверхность. Налипшие на РТИ микрочастицы упадут, и котел Аристон запустится. Данная методика устранения ошибки – мера временная: реле следует заменить.
  • Проблема с вентилятором. Он включается, но не развивает обороты. Принудительная тяга недостаточная, высвечивается ошибка 6р1. Причины: загрязнение лопастей, затрудняющее вращение вала (необходима очистка) или межвитковое замыкание обмотки. Устранить неисправность не получится – вентилятор подлежит замене.

Если принятыми мерами ошибка 6р1 не убирается, причина – в «мозге» котла Аристон (ЭПУ).

Плата управления котлом Аристон

Диагностика платы проводится в условиях стационара, на стенде-имитаторе. В быту определить неисправность ЭПУ, вызвавшую код 6р1, не получится даже у профессионала: обращаться к сервисному мастеру. При подаче заявки указать маркировку ЭПУ своего котла (нанесена на плате символикой из цифр и букв). Замена на время диагностики – и проблема с аварийной блокировкой Аристон решена.

Устраняем неисправность котла при ошибке 106

Итак, как вы конечно поняли, для устранения неисправности было необходимо:

  1. Раздобыть новый датчик NTC
  2. Привести в порядок трубки, очистив их от накипи и окислов.
  3. Устранить течь в соединении теплообменника с патрубком

Приобретение нового датчика обошлось в 750 руб. В комплекте были так же новые скобы для крепления NTC и фиксации патрубка, что было очень кстати, так как старая скоба уже была не очень надёжна из за окисления.

Новый датчик и скобы фиксации

Установка нового датчика полностью восстановила работоспособность котла. Но вот с приобретением новых резиновых уплотнителей для устранения течи вышла проблема, их не было в наличии. Принято решение найти свой способ обойти эту неприятность и оно было найдено.

Как поступить

Шаг 1

Произвести сброс

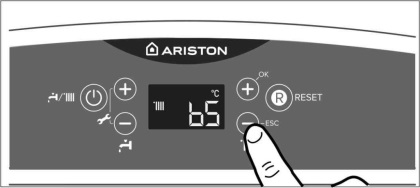

На это указывает инструкция на котел Аристон: нажать кнопку Reset и удерживать не менее 5 сек. Ошибка 307 исчезнет, если вызвана броском напряжения в питающей сети. При повторном появлении придется подробно разбираться.

Сброс ошибки 307 на панели управления котлом Аристон

Шаг 2

Визуальная диагностика

Особенность котлов Аристон в том, что при выявлении причин ошибок проверяются две платы: электронная («мозг» отопительной установки) и управления (с кнопками навигации). Осматриваются на предмет попадания влаги и видимых дефектов (прогары, отслоения, повреждения элементов схемы). Конденсат, окислы приводят к замыканиям между токопроводящими дорожками, выводами радиодеталей. При обнаружении капелек воды плата просушивается направленным потоком теплого воздуха. Подойдет фен, калорифер и подобное. Следы разводов, пыль, грязь легко убираются тампоном, смоченным спиртосодержащей жидкостью.

Шаг 3

Тестирование блока питания ЭПУ

На форумах, посвященных вопросам ремонта котлов, рекомендации следующие: заменить плату или перепрошить. Первое решение связано с большими денежными тратами, и не факт, что результат окажется положительным. Второе под силу только человеку с практическим опытом восстановления работоспособности электронных схем и имеющему соответствующие приборы. На примере котла серии Glass разберемся, в чем причина ошибки 307.

Напряжение питание котлов Аристон – ~ 230. БП платы собран по трансформаторной схеме. У Тр две вторичные обмотки. Значения U: 29 и 11 В. Показание мультиметра ниже обозначенной величины вызывает ошибку 307.  Измерение проводится в т.2 относительно минуса электронной платы.

Плата управления котлом Ariston указаны транзисторы

Падение напряжения вызывается потерей емкости конденсатором, включенном в цепь. В подобных случаях нужно проверять все элементы «С». При ошибке 307 тестировать С33 (вход интегрального стабилизатора, питающего процессор). Несоответствие номинала емкости приводит к появлению больших пульсаций в цепи = I, сбоям в работе ЭПУ и коду неисправности 307. Проблема решается заменой конденсатора.

Плата управления котлом Ariston замена конденсатором

Падение напряжения на входе стабилизатора ниже 7 В истолковывается процессором как повреждение ЭПУ, и ошибка 307 гарантирована. Как правило, происходит в ночные часы. Приведение значения U в соответствие требуемому код устраняет. Это все, что пользователь может сделать самостоятельно. Точная диагностика электронной платы выполняется на стенде, имитирующем котел Аристон. Если не удалось убрать ошибку 307, обращаться в сервис. Тестирование, ремонт ЭПУ обойдется на порядок дешевле покупки нового блока. На время проверки неисправной платы в условиях стационара мастер установит блок из подменного фонда – дом не останется без обогрева.

Проблемы контура отопления (ошибка 1**)

У котлов с логотипом Ariston все коды ошибок сгруппированы по узлам. Для каждого случая можно определить наиболее вероятные причины возникновения проблемы и пути ее решения. Сразу надо отметить, что не все неисправности можно устранить своими руками.

Отопительный контур является неотъемлемой частью системы обогрева. Газовый котел реагирует на поведение теплоносителя и предоставляет пользователю информацию о возникающих проблемах. Их решение может быть связано как с котлом, так и с элементами контура.

Ошибка № 101. Возникает при перегреве и закипании теплоносителя в первичном теплообменнике, когда температура на датчике NTC1 превышает 102 °C.

Эта проблема возникает в следующих случаях:

  • Чрезмерное максимальное давление в пределах газового клапана, в результате чего происходит сильный нагрев. Необходимо отрегулировать этот параметр.
  • Низкая скорость движения теплоносителя. Проблема может быть вызвана засорением фильтра, образованием сужений из накипи или поломкой встроенного циркуляционного насоса. Нужно проверить и устранить эти неполадки.
  • Выход из строя температурного датчика. В этом случае требуется его замена.

Ошибка № 102. Показания датчика давления выходят за разрешенный диапазон. Это может быть вызвано как проблемой с давлением в контуре, так и поломкой самого датчика.

Последняя ситуация обычно возникает в результате проблем с проводкой – короткого замыкания или обрыва. Необходимо прозвонить провод от устройства до центральной платы.

Ошибки №№103-107 возникают при экстремальных значениях температуры теплоносителя. Реакция системы происходит при анализе температуры в двух местах – на подаче воды в контур и в точке возврата:

  • № 103. 3 раза в течение 4-х минут скорость роста температуры подачи превышает значение 7 °C / сек.
  • № 104. Зафиксирован рост одного из показателя на значение, превышающее 20 °C в секунду.
  • № 105. Теплоноситель на подаче в контур горячее возвращаемого потока на 55 °C. Проблема зафиксирована 3 раза за 4 минуты.
  • № 106. Температура возврата превышает температуру подачи на 10 °C. Зафиксировано 3 раза в течение 4-х минут.
  • № 107. Температура возврата превышает температуру в магистрали подачи на 30 °C. Зафиксировано однократно.

Учитывая, что температурный датчик имеет элементарную конструкцию и там, фактически, нечему ломаться, то остается выявить и устранить проблему с недостаточным движением теплоносителя.

Она может быть вызвана следующим:

  • Завоздушенность теплообменника или контура отопления. Возможно придется проверять весь путь на наличие пробок.
  • Засорение фильтра. Необходимо прочистить или заменить эту деталь.
  • Неисправность насоса. Замена или ремонт устройства.

Ошибка № 108 отображается по показаниям реле минимального давления. Она может быть вызвана теми же причинами, что характерны для ошибок №103-107. Кроме них возможна поломка датчика или проводки к нему, а также разгерметизация контура и частичная утечка воды.

Ошибка № 109 возникает при проблеме избыточного давления – более 3 Бар. Это может произойти в том случае, если кран подпитки закрыт не полностью. Для дальнейшей работы необходимо слить часть воды, чтобы снизить давление в контуре.

Ошибка № 110. Выход из строя или банальный износ датчика температуры. В первую очередь нужно проверить контакты и целостность провода. Если они в порядке, то придется заменить сам датчик.

Ошибка № 111 возникает тогда, когда давление в контуре ниже допустимого. Заводские настройки этого параметра для котлов фирмы Ariston – 0.4 Бар. Возможна поломка датчика или утечка воды из контура.

Ошибка № 112. Проблема с датчиком температуры на возврате из контура. Нужно проверить его контакты или заменить датчик.

Ошибка № 114. Проблема с датчиком уличной температуры. Нужно проверить его контакты или заменить датчик.

Ошибка № 116. Срабатывание (размыкание) термостата безопасного функционирования теплого пола. Нужно замкнуть перемычку TA2 на основной плате. Если срабатывание произошло вновь, то существуют проблемы в системе теплого пола. Обычно это наличие воздушной пробки.

Ошибка № 117. На некоторых старых моделях есть контроль разницы значений температуры на входе и выходе через 8 секунд после начала работы. Котел остановится, если отопление не пошло. Возможные проблемы и пути их решения такие же, как и при ошибках №№ 103-107.

Иногда на индикаторе горят коды 1P1 – 1P4. Это не ошибки, а предупреждения, которые сигнализируют об однократных резких скачках температуры. Такие эффекты иногда возникают по причине гидродинамических процессов, характерных для текущей горячей жидкости в узком потоке. На них не стоит обращать внимания.

Советы и рекомендации

В завершении статьи мы поделимся с вами несколькими полезными советами:

  1. Стоит регулярно проводить техническое обслуживание и чистку котлов — примерно один раз в год. Это снизит вероятность поломок до минимума. Поломанные или близкие к этому детали следует заменять как можно раньше, чтобы они не повлекли более серьезных проблем.
  2. Не экономьте на монтаже оборудования. Доверьте это дело знающим людям. Ошибки при установке котла или неподходящие условия размещения могут негативно сказаться на его работе.
  3. Следуйте инструкциям. Производитель лучше знает, как следует обращаться с оборудованием, и подробно описывает правила в приложенной документации.
  4. При возникновении серьезных неисправностей обращайтесь в сервисный центр — не пытайтесь разобраться с ними самостоятельно. Последствия мы описали выше. Специалисты могут диагностировать поломку после внешнего осмотра. Неочевидные неисправности возникают редко. Проведя тщательную диагностику, сотрудники сервисных центров смогут точно ответить, в какую сумму вам встанет ремонт.

Как было сказано в начале статьи, котлы марки Hotpoint-Ariston отличаются весьма качественной сборкой. Следуйте рекомендациям, и вам не придется тратить большие средства на новое оборудование в течение нескольких десятков лет.

О том, как отремонтировать котел, если неисправен дымоход, смотрите далее.

Расшифровка ошибок Аристон

Первая группа кодов

Вероятные причины:

• Ошибка свидетельствует о недостаточном уровне теплоносителя. Перед заполнением контура нужно проверить систему на предмет появления протечек. Визуально определить несложно по лужицам на полу. • Завоздушнивание. Ошибка характерна для магистралей с радиаторами отопления без автоматического воздухоотводчика. • Забит фильтр или теплообменник котла Аристон. Снижение скорости протока вызывает ошибку 101. • Проблема с циркуляционным насосом. Встраиваемые перекачивающие устройства не ремонтируются – только замена. Для насоса,установленного отдельно, на трубе, есть варианты. • Чрезмерное поступление газа на горелку Аристон. Если «прикручивание» вентиля результата не дает, нужно регулировать клапан.

103–

Вероятная причина:

Результат скопления воздуха в системе. Рекомендации для моделей Аристон несколько отличаются. •   Котел серии Egis Plus 24. Нажать и не менее 10 сек удерживать кнопку MODE (режим). •   Аристон УНО или Матис. Аналогично для кнопки RESET. Кратковременная работа насоса в отсутствии розжига позволяет удалить воздух из системы – ошибка пропадает.

108. Критическое снижение давления

Вероятная причина: протечка.Она может появиться в расширительном баке (место присоединения),теплообменнике, на стыках труб, в отопительных приборах. Ошибка исчезает после устранения дефекта и наполнения системы жидкостью.

. Избыточное давление

Вероятная причина: разрушение его внутренней перегородки (трещина, свищ) приводит к поступлению жидкости из водопровода в контур ОВ. Начать нужно со стравливания воздуха в системе, причем слить и немного воды. Если со временем давление повысится и опять появится ошибка 109, придется менять теплообменник.

114–115

. Появляется на дисплее котла Аристон серии CARES X 24. Пульт управления Ariston CARES

Вероятная причина: низкая циркуляция среды. Нужно нажать и порядка 10 сек удерживать кнопку сброса (REZET).

Вторая группа кодов

Вероятные причины:

• Обрыв цепи. Окисленные контакты зачищаются, отошедший провод припаивается. • Неисправность датчика – замена.

.

,

Рекомендация: обесточить котел, и через некоторое время подать питание.

308

Пятая группа кодов

. Отсутствие розжига котла. Отображение ошибки 501 в котле Ariston

Вероятные причины:

• Перекрыт газовый тракт. Проверить положение рукоятки запорной арматуры (вентиля) на трубе. • Неправильное положение датчика ионизации. Рекомендуемый интервал между ним и гребенкой горелки – 8 мм. • Ослабленное присоединение провода к электроду. • Окисленные контакты. • Нарушение правил обвязки Аристон. Изначально патрубки котла «заглушены» пробками (пластиковыми, иногда бумажными). Начинающие монтажники, не проверяя это, присоединяют трубу водопровода. Ошибка появляется на дисплее по причине отсутствия протока – не срабатывает арматура, и автоматика выдает сигнал запрета включения Аристон в работу.

https://fixbroken.ru/oshibka-502-kotla-ariston/502

Шестая группа кодов

Вероятные причины:

• Изменение направления и увеличение скорости ветра. Такое происходит при неправильном выборе места вывода дымохода из дома. По сути, котел «задувает». • Забит канал дымоудаления. Мусор, посторонние предметы, даже мелкие пернатые, попадающие в трубу – причина появления ошибки. • Несоблюдение рекомендаций производителя по схеме дымохода. В этом случае 601-я ошибка появляется уже при первичном пуске котла Аристон. • Выход из строя датчика тяги – только замена.

604

Вероятные причины ошибки:

• Сбои в работе реле. Как правило, связано с залипанием контактов – замена. • Неисправность вентилятора котла – аналогично.

608. Размещение прессостата в котле Ariston

Ошибки отдельных модификаций Аристон

a01

Вероятные причины: нестабильность питающего напряжения, некорректная работа (или отказ) датчика ионизации котла.

e34. sp2.

Вероятные причины: перекрыта газовая магистраль, резкое падение в ней давления, слабый напор в водопроводе.

Н4554

Особенности

Спрос на отопительную технику данного бренда в нашей стране обусловлен высоким качеством продукции. Российский житель всегда выбирал товар понадежнее, хоть и несколько дороже. К тому же котлы от Ariston имеют вполне доступную цену. При правильной эксплуатации они смогут прослужить около 20 лет и более, что делает такую покупку очень даже выгодной.

Еще одно преимущество, сказавшееся на популярности оборудования Ariston, – широкий модельный ряд. Вы сможете найти котел исходя из своих предпочтений и требований.

Как правило, все отопительные котлы делятся на четыре типа:

  • газовые;
  • электрические;
  • жидкотопливные;
  • твердотопливные.

В этой статье мы говорим о газовых котлах. Так что давайте чуть подробнее разберем их подвиды.

В первую очередь газовые обогреватели разделяются по количеству контуров.

  • Одноконтурные котлы. Простая, отчего более надежная и дешевая техника. Направлена исключительно на обогрев помещений, без возможности нагревать воду. Состоит из одного теплообменника, циркулярных насосов и расширительных бачков.
  • Двухконтурные котлы. Подходят для тех, кто хочет иметь в доме горячую воду, но не желает приобретать дополнительное оборудование. Внутри такие котлы имеют два теплообменника. При этом их размеры практически не отличаются от размеров одноконтурных котлов. Вода в контуре для горячего водоснабжения нагревается водой из контура отопления, циркулирующей по теплообменнику. Такая техника более сложная, отчего менее надежная.

Все газовые котлы нуждаются в притоке воздуха.

В зависимости от того, как он обеспечивается, обогреватели разделяются по типу камеры сгорания.

  • В котлы с открытой камерой кислород попадает из помещения, где они располагаются. Подобная техника обладает низкой производительность, но требовательна к организации условий: помещение должно быть оснащено хорошей вентиляцией и дымоходом, через который будут удаляться продукты сгорания. При этом необходимо строго соблюдать правила пожарной безопасности. К плюсам таких котлов можно отнести надежность и низкий уровень шума во время работы.
  • Котлы с закрытой камерой сгорания менее надежны, но более производительны. Также они не столь требовательны к обустройству помещения и практически не вредны для окружающей среды. В основе их работы – специальная горелка и вентилятор. При помощи последнего осуществляются забор воздуха и удаление продуктов сгорания. Однако имейте в виду, что вентилятор издает много шума во время работы.

Также обогреватели можно разделить по типу их размещения.

  • Настенные. Благодаря своим компактным размерам чаще всего приобретаются для размещения в квартирах. Они имеют небольшой вес и легко монтируются. Обычно имеют закрытую камеру сгорания и просты в обращении, чем обеспечивают себе дополнительный спрос. Настенные котлы не отличаются высокой мощностью, но ее достаточно, чтобы обогреть жилую квартиру.
  • Напольные. Имеют повышенную мощность. Но по своим габаритам и массе заметно превосходят настенных собратьев. Цена тоже несколько выше. Такие котлы обычно используются для обогрева помещений и зданий с большой площадью.

Какой бы уровень надежности ни имел выбранный вами котел, избежать ошибок в работе вряд ли удастся. К счастью, большинство современных агрегатов оснащены контрольными датчиками и системой самодиагностики.

Первые – остановят работу котла, чтобы не допустить более серьезных поломок. К тому же датчики заблокируют все функции агрегата. Вам придется устранить проблему, чтобы снять блокировку. Вторая – оповестит вас о возникшей проблеме, высветив на дисплее код ошибки.

Их разделяют на два типа:

  • проблемы, которые пользователь может устранить своими руками;
  • поломки, для исправления которых стоит обратиться к специалистам.

Все значения кодов вы можете найти в интернете или в инструкции к вашей конкретной модели. Далее мы расскажем о самых распространенных ошибках, возникающих в работе котлов Ariston.

Алгоритм действий

Проверка сигнальной цепи

Для осмотра внутренней части котла Аристон нужно отключить его от сетевого питания, снять кожух. Ошибка 110 вызывается повреждениями на линии: обрывы, замыкания (оплавление изоляции приводит к КЗ). Дополнительно оценивается надежность соединений между датчиком температуры и электронной платой, состояние контактных групп. Окислы, капельки влаги, деформация ламелей – для появления ошибки 110 на дисплее котла Аристон достаточно. Такие неполадки устраняются своими силами – мастер для этого не нужен.

Следует обратить внимание на жгуты. Отсутствие стяжки, повреждение влечет сдвиг проводов, их касание металлических частей котла

В процессе работы Аристон они нагреваются, изоляция плавится, в результате замыкание и появление ошибки 110.

Проверьте целостность проводов в котле Ariston

Проверка NTC

Датчик контура ОВ – термосопротивление. П/п прибор характеризуется зависимостью R от t. В инструкциях на котлы Аристон имеется соответствующая таблица, но для точности измерений необходим электронный термометр.

Датчик контура ОВ котла Ariston

Температура датчика NTC Сопротивление (кОм)
27
10 17
20 12
30 8
40 5
50 4
60 3
70 2
80 1.5

Мало у кого дома он есть, потому можно проверку датчика упростить. Сбой характеристики происходит редко и причиной ошибки 110 не становится. Для диагностики NTC1 понадобится лишь мультиметр.

Вероятные неисправности

  • Внутреннее замыкание (пробой перехода в полупроводнике). При измерении тестер показывает R=0.
  • Обрыв. R=∞.
  • Ненадежный контакт. Накладные NTC в котлах Аристон фиксируются на отрезке трубы, выходящей из теплообменника. Ослабшая клипса – вероятная причина ошибки 110.

датчик NTC в котле Аристон

Пригодность датчика к дальнейшему применению можно определить измерением сопротивления (кОм) при разных температурах. В котлах Аристон (в зависимости от модификации и года выпуска) используются NTC погружные или накладные. Порядок диагностики для них идентичен. Снять с внутренней трубы котла Аристон и дать остыть. Измеренные значения R должны соответствовать: при 20 С – 12 кОм, при 40 – 5. Поднять температуру NTC несложно, подержав его, например, в руке. При больших отклонениях от указанных значений сопротивления датчик отбраковывается. Его замена убирает ошибку 110 котла Аристон.

На заметку!

На практике перечисленные действия дают положительный результат – код 110 исчезает, блокировка Аристон снимается. Но если принятыми мерами восстановить работоспособность отопительного агрегата не удается, вызывать сервисного мастера. Причина ошибки 110 – в электронной плате (мозге) котла. При подаче заявки нужно указать модель (серию) Аристон и дату выпуска. ЭП отличаются схемами, и представитель обслуживающей организации должен заранее знать, какой именно узел взять на вызов. Самостоятельно заниматься ремонтом платы нецелесообразно – в итоге обойдется дороже, что бы ни утверждали доморощенные знатоки на тематических форумах.

Коды ошибок других узлов котла

Перечень всех возможных ошибок, их цифрового обозначения, расшифровка могут занять продолжительное время. Чтобы более полно представить для себя значимость различных кодов, стоит привести описание наиболее важных, чаще всего возникающих неполадок газовых котлов.

  • 501 – ошибка котла Аристон 501 указывает на проблемы с розжигом, котел надо сбросить кнопкой RESET. При отсутствии пламени надо проверить и подачу газа.
  • 6p1 – при возникновении ошибки 6р1 котла Аристон надо проверять вытяжную систему, она означает, что контакты реле, ответственного за работу вентилятора не замкнулись штатным образом. Иногда помогает сброс кнопкой Reset.
  • 5p3 – при ошибке 5p3 в котле Аристон зафиксирован отрыв пламени от горелки.
  • 117 – если возникла ошибка 117, котел Аристон надо сбросить с помощью кнопки Reset, и он должен заработать.
  • sp3 – отсутствует возгорание горелки. Встречается в моделях с индексом EGIS Plus и им подобных. Иногда трактуется как отрыв пламени, что позволяет отнести код sp3 к наиболее критическим ошибкам.

Особое внимание стоит уделять таким проблемам, как отрыв пламени. Он происходит из-за слишком мощного потока газа и может привести к загазованности внутри котла

Та же ошибка котла Аристон 501 или 6p1 особых проблем не вызывают, кроме невозможности включить нагрев воды. Ошибка – отрыв пламени в котле Аристон может указывать на серьезные проблемы в системе подачи, их самостоятельно не решить, надо только вызвать мастера, предварительно отключив подачу газа.

При отрыве пламени возникает пожароопасная ситуация, поэтому если он возникает часто или хотя бы систематически, надо озадачиться проверкой магистрали газоснабжения. В котле накопившийся газ может вспыхнуть и нанести ему механические повреждения или даже создать опасность для здоровья людей, проживающих в квартире.

Помимо того значительно уменьшается эффективность нагрева, увеличивается расход газа на один и тот же объем воды. Мощность пламени должна регулироваться плавно, без хлопков внутри котла и других нештатных явлений и звуковых эффектов. Только тогда и можно ожидать от нагревателя экономной работы.

Рис. 3

Ошибка E01 на котле Baxi – устраняем самостоятельно

(Система промывалась летом, фильтры чистые) -Вышел из строя циркуляционный насос (Из-за плавающей неисправности, откинул этот пункт) -Плохой контакт в соединительных проводах (No coments) -Неисправен датчик протока воды (Штырек в трехходовом клапане действительно был погнут. Пока прогрел спичкой, будем наблюдать) -Неисправна плата (Плата подкидывалась новая, полностью рабочая. Ошибки все-равно появлялись) Проблеме более года периодически появляется и пропадает.

Неделя в ошибках, месяц стабильной работы.

Ошибка Е2Неисправность в системе розжига -Отказ в работе блока управления, на э.м. клапане нет напряжения. (??? Плата подкидывалась новая, E2 не пропадает. Напряжение 10-12 AC, что очень смущает) -Отказ в работе устройства розжига, прекратилась подача газа (Неисправность появляется до загорания в ГК) -Отказ в работе электрода розжига (Искра есть) -Неисправность газового клапана. (Нет напряжение на газовом клапане)

Появляется ошибка где-то раз в две недели с невозможностью запустить котел вообще. При запуске: открывается трехходовой, запускается насос, запускается вентилятор, появляется искра в камере, НЕ срабатывает одно из двух реле на газовый клапан, соответственно НЕ появляется напряжение на газовом клапане. После трех попыток поджига — ошибка Е2. После простоя пару часов котел может запуститься и отработать неделю без проблем, может пару раз выскочить ошибка розжига Е2 а может уйти в мир иной и не запускаться пару дней. -Реле все рабочие, проверил уже несколько раз. Обмотка на ЭМ клапане газового реле 780 Ом. Напряжение 10-12 переменки, что странно, но когда котел работает нормально, напряжение такое же О_о Какие датчики опрашивает котел в момент подачи искры, но ДО подачи напряжения на газовый клапан? Плата рабочая, ставил новую на неделю — без изменений. Ткните носом, буду очень признателен. Газовщики сказали — датчиков на него уже нет, ибо старый. Только покупка нового. =

Газовый котел Аристон ошибка 104 что делать?

В цепях питания стоят два реле (RL 03 и 04). Они смонтированы не на плате котла Аристон: на ней только контур радиодеталей и выводы. Но измерение для удобства выявления причины кода 104 можно вести здесь, приложив щупы к соответствующим точкам. Наличие напряжения свидетельствует об исправности реле, отсутствие – неполадке (обрыв обмотки, подгорание контактов). Для устранения ошибки 104 Аристон придется менять.

Плата управления котлом Аристон

Совет . В режиме продувки контролируется регулярность запуска насоса. Включение через раз – признак проблем с реле, подающим питание 220В. Лучше сразу поставить другое.

Электрическая часть насоса

Если питание поступает на клеммы, дефектов проводов, контактов не выявлено – проблемы с обмоткой прибора. Вероятная причина ошибки 104 – межвитковой замыкание, снижающее скорость вращения оси. Такой дефект устранять в мастерской нецелесообразно – насос заменяется исправным образцом. Для котлов Аристон продаются в специализированных магазинах.

Совет

  • Временно устранить ошибку 104 можно, накоротко замкнув контакты 5 и 6. Этим имитируется срабатывание реле, насос включается в работу. И хотя крыльчатка станет вращаться медленнее, котел Аристон по аварии не остановится, а дом не выстудится. Если нет альтернативного варианта обогрева – неплохое решение проблемы.
  • Приобретая реле иной маркировки, нужно обратить внимание на контактные группы (тип) и питающее напряжение. Для котлов Аристон – 24В.

Датчики

На схемах обозначаются NTC 1 и 2. Они реагируют на быстрый рост температуры жидкости, проходящей через котел Аристон. При повышении на 20 0С за секунду на электронную плату поступает сигнал, формирующий ошибку 104.

Их тестирование проводится измерением сопротивления при отключенном питании агрегата, когда кроме кода 104 высвечиваются и другие (103, 105), в зависимости от выставленного режима. В руководстве пользователя табличные данные по R: при несовпадении значений датчик меняется.

Теплообменник

Последний «объект» выявления причины ошибки 104. Если принятые меры не дали положительного результата, прибор демонтируется и обслуживается. Плохое качество жидкости (воды, «незамерзайки») приводит к накоплению на стенках полости солевых отложений, мельчайших фракций грязи, ржавчины. Сужается Ду, падает скорость циркуляции, котел Аристон перегревается.

Совет . Самостоятельно обслуживание теплообменника качественно не провести. И хотя на тематических сайтах рекомендаций достаточно, лучше отдать в сервисную мастерскую. На 2–3 дня придется перейти на резервный теплогенератор, зато до конца сезона по этой причине ошибки 104 не возникнет. Своими силами быстро прибор от накипи не очистить: придется ждать, пока она не размякнет при заполнении внутренней части агрессивным составом. А потом тщательно, под напором, промывать. В любом случае котел Аристон выводится из эксплуатации, а временные затраты практически идентичны.

На заметку . Для минимизации рисков снижения скорости потока и остановки котла Аристон с ошибкой 104 в отопительный период нужно к нему готовиться. Данный код вызывается рядом факторов, и в межсезонье подлежат обслуживанию все элементы контура, а не только агрегат. В этом особенно нуждаются радиаторы, о чем многие забывают.

Оригинал статьи размещен на сайте fixbroken.ru Ошибка 104 котла Аристон

Ремонт Блока Управления Котла Аристон при ошибке 104 — Недостаточная циркуляция

Здравствуйте, уважаемые посетители сайта blogvp.ru!

Однажды мой газовый двухконтурный котёл Аристон  Clas 24 FF, вновь потребовал срочного, оперативного вмешательства. Причиной этого стало его следующее поведение.

Котёл, находясь в режиме отопления включается, зажигается и через несколько секунд издавая жуткие звуки быстро закипающей воды в теплообменнике с каким то механическим щелчком  выключается и переходит в аварийный режим с кодом ошибки 104.

Недостаточная циркуляция, ошибка 104. Как я искал причину

По мануалу определил, что 104 это «Недостаточная циркуляция» Рассуждаю: Что может мешать нормальной циркуляции? Ведь нужному протоку теплоносителя может мешать например забитый фильтр в системе отопления или шлак который накопился в первичном теплообменнике. А может быть причина в циркуляционном насосе? Неужели полетел насос? Что бы его проверить  открутил на нём спускной винт, это позволит увидеть вращается вал или нет.

Это нужно делать осторожно так как может начать  выходить вода, не сильно, но лучше подложить какую нибудь ветошь чтобы не попало на плату.

На валу есть прорезь под широкую, плоскую отвёртку, попробовал провернуть вал отвёрткой… не заклинил, вращается.  Пробую запустить котёл и наблюдаю за тем будет ли вращаться  вал. Котёл воспроизводит свои ужасные звуки и вновь уходит в защиту. Вал не вращается. В момент запуска попробовал провернуть его отвёрткой …. думал, а вдруг появилась «мёртвая точка»….. нет, вращения вала не последовало.

Читайте также   Задувает газовый котел ветром что делать?

Решил, проверить напряжение питания насоса. Когда на фишке обнаружилось присутствие 220 вольт вывод был однозначный …. Насос под замену.  Эээх  думаю,  опять расходы непредвиденные.

Однако вывод был поспешным, когда искал провода идущие от платы на мотор циркуляционного насоса, то обратил внимание, что их больше чем два. Для чего?  Начал разбираться и вот что выяснил.

Почему может возникать ошибка 104 — Недостаточная циркуляция. Устраняем неисправность

Циркуляционный насос котла имеет две скорости вращения в мануале они обозначены как  V2 (55 Вт) и V3 (80 Вт)  Управляет скоростью насоса естественно ЭБУ.

В режиме горячего водоснабжения (ГВС) Насос работает на скорости V3 для лучшего теплообмена.

В режиме  центрального отопления  (ЦО) Блок управления переключает скорость насоса в зависимости от разницы температур на входе и выходе системы отопления.

Следовательно насосом управляет не одно, а два реле. Одно подаёт питание 220 В., а другое управляет скоростью.

Чтобы проверить эти цепи питания насоса его придётся включить. Но для этого не нужно зажигать котёл, мы же не хотим его насиловать! Есть простой и быстрый способ включить насос не зажигая горелки.

Нужно перевести котёл в режим «Продувка»  Для этого нажимаем на панели котла, кнопку ESC и удерживаем нажатой более 5 сек. Включается режим продувка — Во время работы этого режима запускается циркуляционный насос и работает циклами 60 сек. вкл. 30 сек откл. и так далее в течении 6 мин. и при этом без розжига горелки. А нам это и нужно!

Этот режим предназначен для того, чтобы удалить воздух из теплообменника и контура, но мы его используем для контроля за работой насоса. Он включается на 6 мин., или его можно выключить принудительно ещё раз нажав на ESC.

Итак, запускаем режим «Продувка » и измеряем переменное напряжение на клеммах. Смотрим рисунок.

Дополнение: Напряжение 220 вольт, с реле RL 04  (реле подающее питание на насос) можно и легче замерить на контрольных точках на плате, смотрите фото ниже, (на плате нет двух реле, они на проводах в стороне находятся) а точки куда указывают щупы и есть нужные. Если на них приходит 220 Вольт, реле 04 рабочее.

Контакты на плате для измерения напряжения с реле RL04

В моём случае так и было, с реле RL 04 на контакты 3 и 4 поступало 220 в. но насос не вращался.

Контакты  реле RL03 (управление скоростью насоса тип реле JQX 118F )  при выключенном котле мультиметром звонились накоротко, что является нормой для меньшей скорости вращения, но под нагрузкой реле вело себя непонятно как и мотор насоса вообще не крутился. Стоило замкнуть пинцетом выводы 5 и 6 насос начинал работать. Вывод неисправно реле управляющее скоростью насоса.

Поэтому, до времени пока подберу реле для замены, просто запаял перемычку т.е. перемкнул со стороны монтажа 5 и 6 выводы. По сути исправное реле выполняет практически туже работу, замыкает эту цепь или переключает её на другой контакт, так переключается скорость насоса. Ниже фото которые помогут не ошибиться.

Схема и нумерация расположения реле на плате Фото платы с пояснениями по установке перемычки на реле RL03 — управления скоростью насоса.

Итак, указанные замкнутые контакты, непосредственно на реле (Точки А и В) или на на фишке ниже, что по сути одно и тоже, принудительно включают низкую скорость насоса.

Ошибка 104 по перегреву газового котла Аристон

Любой газовый котел – это нагревательная установка, в которой тепловая энергия от горения газа передается теплоносителю через теплообменник, расположенный над горелкой. Чтобы система отопления в целом работала эффективно – вода постоянно должна циркулировать по контуру, то есть должен быть проток теплоносителя через теплообменник. Поступающая в котел остывшая вода нагревается, циркуляция обеспечивается в большинстве случаев насосом котла.

Очевидно, что в случае, если циркуляция остановится – вода в теплообменнике быстро достигнет температуры кипения, и давление в закрытой системе будет расти. Такая ситуация недопустима, и поэтому в котлах предусматривается защита от перегрева и осуществляется постоянный контроль циркуляции теплоносителя и температуры на выходе с теплообменника.

Причины плохой циркуляции могут быть разные, вот наиболее популярные из них:

  • не работает циркуляционный насос (или частота вращения не достаточная)
  • засорены трубопроводы, фильтрующие элементы или теплообменник
  • неисправна плата управления (насос не переключает скорости)

В котлах Ariston этот контроль происходит через датчики температуры NTC. В таких датчиках сопротивление уменьшается с ростом температуры.

Читайте также   Воздух в полотенцесушителе что делать?

Описание ошибок Ariston по перегреву

В зависимости от динамики изменения и разницы показаний с датчиков котел будет выдавать различные ошибки:

Ошибка 103 – скорость роста температуры на датчике NTC 1 (подающий трубопровод – слева на выходе из теплообменника) более 7 градусов в секунду. Сначала может появиться ошибка 1P1, если после перезапуска котла ситуация повторяется – авария с ошибкой 103. Контроль изменения температуры происходит непрерывно каждые 100 миллисекунд кроме первых четырех секунд после запуска горелки.

Ошибка 104 — скорость роста температуры на датчике NTC 1 или NTC 2 более 20 градусов в секунду. Отличается от 103 тем, что контроль происходит дополнительно еще и после выключения горелки в течение 7 секунд.

Ошибка 105 – разница температур на датчиках NTC 1 или NTC 2 более 55 градусов. Проверяется постоянно при работающей горелке, а также в течение 7 секунд после выключения. Могут сначала появляться ошибка 1P2, если в течение четырех минут ситуация повторяется дважды – будет ошибка 105.

Ошибка 106 – температуры подачи больше температуры обратной трубы + 10 градусов. Проверяется постоянно, предварительно может появляться ошибка 1P3.

Ошибка 107 – аналогично 106: температуры подачи больше температуры обратной трубы + 30 градусов.

Наличие фактического перегрева на теплообменнике, как правило, ни с чем не спутать – это характерный треск из-за закипания воды внутри. Перегрев может сопровождаться сбросом воды через аварийный клапан – потому что возрастает давление.

Проверка датчиков температуры NTC

Если признаков фактического перегрева нет, стоит в первую очередь проверить сами датчики температуры. Проверяются они замером сопротивления на контактах. Для этого нужно выключить котел, снять разъем с датчика и замерить сопротивление на клеммах. Полученные значения следует сравнить с табличными значениями, и если имеются существенные расхождения – нужно купить новый датчик NTC и заменить его.

Проверка циркуляционного насоса

Частой причиной плохой циркуляции в закрытых системах отопления является неисправность циркуляционного насоса. В этом устройстве есть две части – электрическая и механическая. Электрическая часть представляет из себя пластиковую коробочку, в которой располагается пусковой конденсатор.

Основной характеристикой конденсатора является его емкость. В большинстве циркуляционных насосов настенных газовых котлов ёмкость конденсатора составляет 2-2.5 микрофарад (точное значение указано на самом конденсаторе). Поэтому, следует в первую очередь проверить это значение с помощью тестера.

Если емкость существенно ниже номинальной – потребуется купить конденсатор и заменить его.

Например, котел Ariston Clas с насосом Wilo нестабильно работал и выдавал ошибку 104 с емкостью 0.15 микрофарад, а котел Ariston Egis нормально работал с емкостью 1.15 микрофарад. Поэтому, в каждом конкретном случае ситуация может быть разная и зависеть от параметров системы отопления в целом. Купить пусковой конденсатор газового котла желательно именно той же характеристики и номинала, какой был установлен, ошибка может отразиться на ресурсе насоса.

Чтобы проверить механическую часть – насос придется снимать. Но следует учитывать, что для этого может понадобиться уплотнение. После демонтажа насоса его осматривают на предмет механических повреждений, наличия отложений – проверяют, насколько свободно вращается крыльчатка. Лучше этот процесс доверить квалифицированному специалисту. Ремонт циркуляционного насоса можно осуществить далеко не всегда.

Неисправность и ремонт платы управления Ariston

Плата управления в котлах аристон также может быть причиной перегрева. Во многих моделях установлены циркуляционные насосы с функцией переключения скоростей.

Переключение скоростей осуществляется по необходимости – если разница температур теплоносителя обратной и подающей трубы более 20 градусов (заводское значение) – включается вторая скорость насоса, если меньше – насос работает на первой скорости для экономии энергии и ресурса.

Для этого на электронных платах Ariston установлены два переключающих реле: одно управляет включением и выключением насоса, другое – переключением скоростей. Соответственно, если неисправность есть, и скорости не переключаются – котел в определенных режимах работы будет выдавать ошибки по перегреву. Для решения этой проблемы достаточно осуществить ремонт платы ariston.

Перегрев котла – ежегодное техническое обслуживание

Перегрев также может быть связан и с наличием фактических проблем с циркуляцией из-за высокого гидравлического сопротивления: засорением теплообменника и фильтрующих элементов. Для этого нужно провести полное техническое обслуживание оборудования с промывкой теплообменника. Эти операции следует делать периодически – по регламенту производителя – 1 раз в год перед началом отопительного сезона. Это позволит избежать неожиданных трудностей. Если котел в эксплуатации несколько лет и не обслуживался, то очень часто проведение комплексного обслуживание может устранить возникшие неполадки.

Ссылка на основную публикацию
