Одноконтурный котёл с бойлером косвенного нагрева

Содержание

Особенности одноконтурных газовых котлов с бойлером косвенного нагрева

На рынке жилья особенно ценятся частные дома и квартиры в многоэтажных новостройках, имеющие автономные системы отопления и подогрева воды для собственных нужд (ГВС). Для автономного отопления домов используют различное водонагревательное оборудование, но особой популярностью пользуется одноконтурный газовый котёл. И это благодаря его простоте и безопасности.

Преимущества

Современные модели газовых котлов с одним контуром подогрева теплоносителя системы отопления можно было бы назвать примитивными водонагревательными устройствами, если бы они не снабжались высокоточным регулирующим и контрольно-измерительным оборудованием для обеспечения надёжности и безопасности всех циклов работы. Для решения задач регулирования и безопасности котлов нацелена автоматическая система защиты котла с регуляторами расхода и давления газа, арматурой, регулирующей расход, температуру и давление подогретой воды, всевозможными датчиками, приборами и предохранительными устройствами. В этом заключается главное преимущество газовых котлов.

Другие важные преимущества:

  • простота конструкции и установки котла, имеющего в своём составе топочную камеру с газовой горелкой, контурный теплообменник в топке, систему коллекторов и трубопроводов, насосное оборудование;
  • экономичность, достигаемая автоматизацией и наладочными работами по оптимальному и эффективному сжиганию топлива, процессов подмеса и регулирования параметров теплоносителя в соответствии с нормами;
  • возможность подключения котлов к каскадным системам отопления в пределах городов и больших посёлков, что позволяет не только централизованно управлять системой, но и обеспечивать надёжный и качественный отпуск тепла потребителям жилых районов, кварталов, микрорайонов, а также предприятиям, котельные которых включены в каскад;
  • более экологически чистые выбросы в атмосферу продуктов сгорания газа по сравнению с аналогичными котельными на жидком и твёрдом топливе.

Принцип действия

Рабочий контур отопительного котла образуют следующие элементы:

  • собственный водоподогреватель (теплообменник), расположенный в топочной камере и обогреваемый горячими продуктами сгорания газа, который поступает в топку через горелку;
  • подводящий к теплообменнику котла обратный трубопровод с остывшим теплоносителем (водой) от сети отопления;
  • отводящий от теплообменника прямой трубопровод подогретой воды, направляющийся в систему отопления;
  • циркуляционный насос, приводящий в движение по кругу теплоноситель.

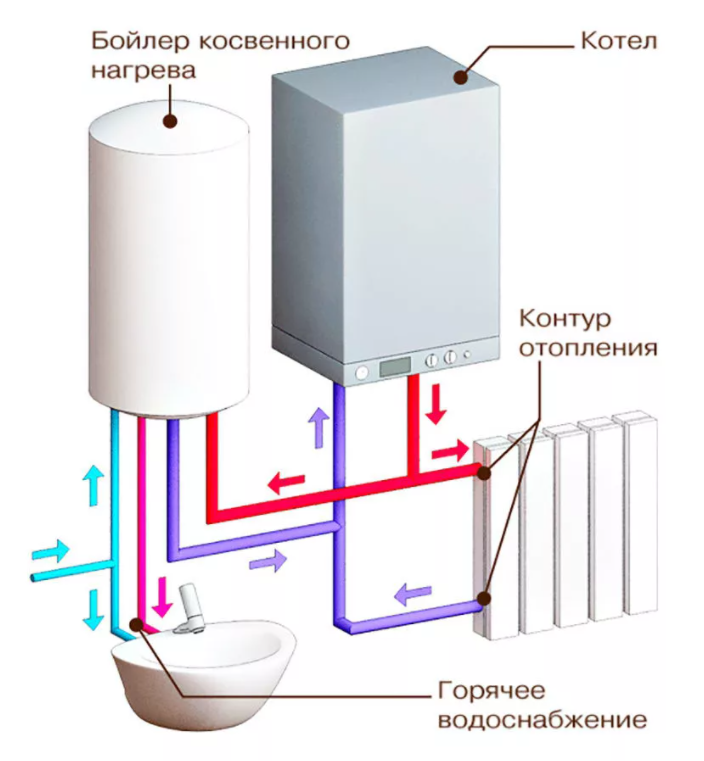

Вот и вся принципиальная схема рабочего цикла одноконтурного котла. Подпитка (компенсация неизбежных потерь воды) отопительной системы маленьких котельных выполняется обычно от городского водопровода, имеющего давление в своих трубопроводах выше давления в системе отопления.

Функциональная ограниченность одноконтурного котла, выражающаяся в его использовании только для отопления, является существенным недостатком по сравнению с двухконтурным «собратом».

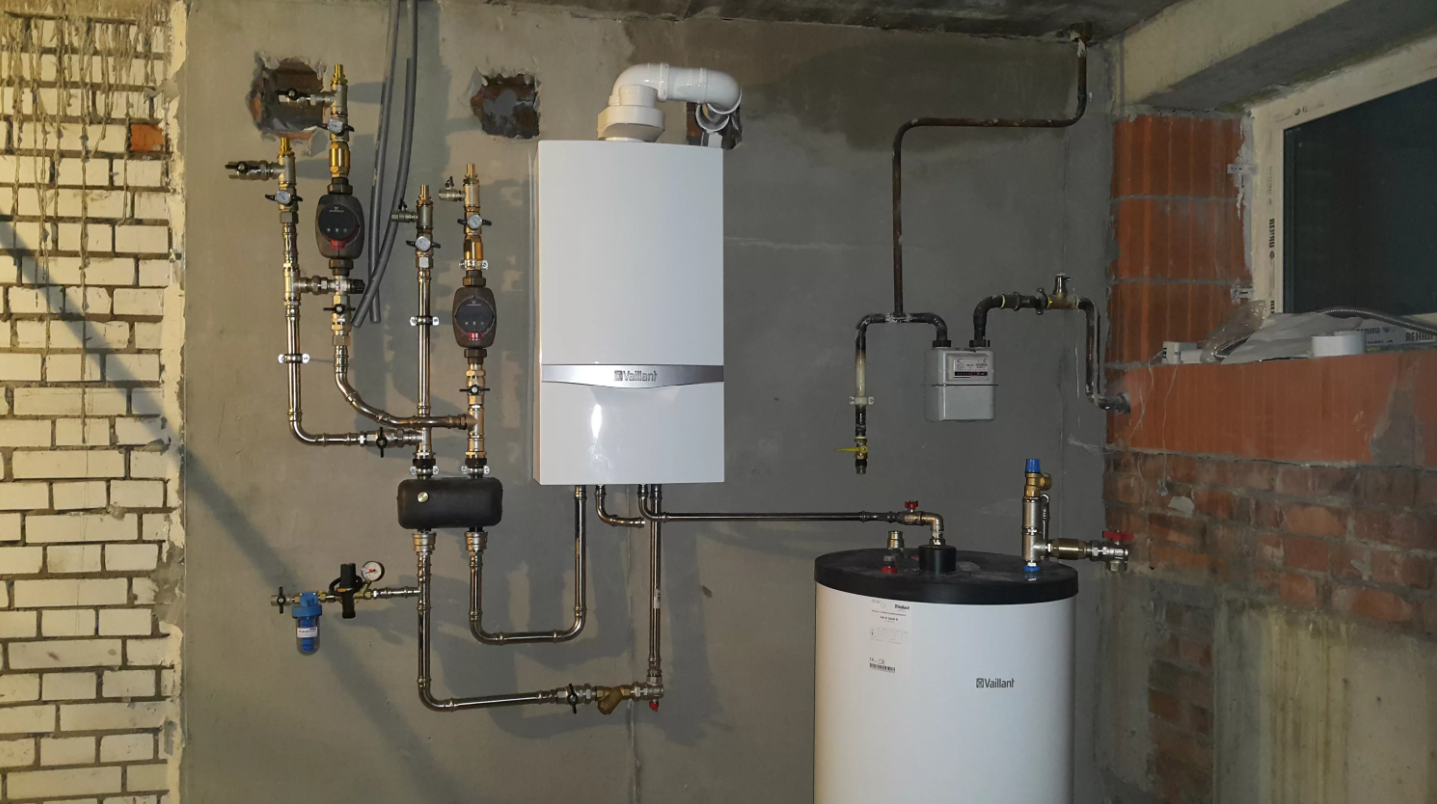

Но если котёл агрегатировать с бойлером косвенного нагрева и тем самым обеспечить потребителя горячей водой для бытовых нужд, то возможности котлов выравниваются.

Тонкости работы

Если при поиске отопительного оборудования для собственного дома или квартиры выбор останавливается на одноконтурном котле и планируется подключение к нему бойлера, то нужно учитывать следующие особенности работы котла в паре с этим теплообменником.

  1. С момента включения в работу бойлера и до полного нагрева в нём воды на ГВС не будет работать система отопления. Исходя из этой неприятности, надо выбирать теплообменник горячего водоснабжения по максимальному времени нагрева воды, которого хватало бы, чтобы в самый предельный мороз по региону проживания исключалось перемерзание труб отопления.
  2. Выбирать котёл по мощности, связывая её с обогреваемой площадью помещений, не забыв о климатической зоне проживания, из чего построен дом и есть ли у его стен теплоизоляция – всё это важно при выборе мощности отопительного агрегата.
  3. Определившись с мощностью, можно с точностью сказать, потянет ли такой котёл бойлерную систему подогрева воды или нет.

Специалисты-теплотехники считают, что бойлерная установка сможет нормально функционировать только с котлом мощностью минимум 24 кВт. Ещё одна экспертная цифра – бойлер отбирает у котла до 50% мощности. Вот на эти цифры и нужно ориентироваться при выборе модели газового котла для своего жилища. И не допускать ситуации, когда будет установлен котёл мощностью 35 кВт с расчётной потребляемой мощностью на отопление 25 кВт, а бойлер заберёт 17 кВт. В результате этого образуется дефицит мощности котла в 7 кВт.

Также стоит отметить тот факт, что в некоторых случаях требуется бойлер с большой производительностью, с вместимостью 200 и даже 500 литров.

Такие бойлеры выпускаются со встроенными циркуляционными насосами для ГВС.

Типы

Производители водонагревательных устройств не скупятся на разработку суперсовременных моделей, верно сориентировшись в наметившемся несколько лет назад интересе населения к автономным устройствам отопления и горячего водоснабжения частных жилищ.

В настоящее время существуют два типа одноконтурных отопительных устройств:

  • напольные;
  • настенные.

Напольные варианты более мощные, но для их размещения нужны отдельные помещения в виде пристройки. Настенный водонагреватель – компактный, малогабаритный, устанавливается на стене. Именно поэтому первые из названных моделей получили распространение среди владельцев загородных и городских частных домов, дач и коттеджей, а настенные котлы нашли своих почитателей в городских районах.

И те и другие котлы имеют простое и понятное устройство, привлекательный внешний вид, высокую степень безопасности. Составлять собственное мнение о том, какие из них лучше, нужно только в зависимости от стоящих перед ними задач. Иногда выгодней приобрести одноконтурный настенный агрегат с меньшей мощностью, но которой хватит для полноценной отопительной системы дома, и произвести несложную обвязку для подключения настенной конструкции к колонке, служащей для нагрева холодной воды для собственных нужд (колонка может быть электрической или газовой). Обвязочный комплект шлангов можно приобрести отдельно.

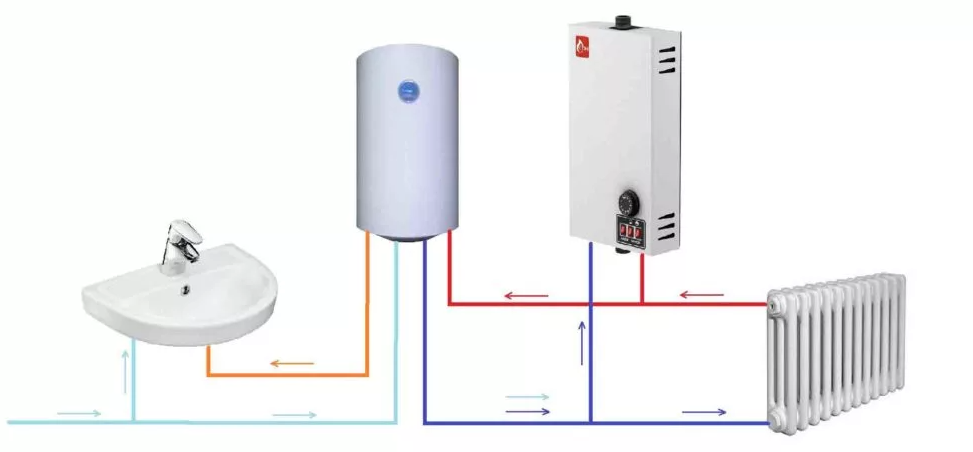

Такая пара будет надёжней, особенно если колонка электрическая: нет газа – работает колонка.

Популярные бренды

Среди огромного количества моделей одноконтурных газовых котлов можно выделить марки водонагревательных устройств, зарекомендовавшие себя как удобные, надёжные и долговечные агрегаты.

К ним относятся следующие:

  • Protherm (Протерм);
  • Wiessmann;
  • Vaillant;
  • Rinnai;
  • Buderus;
  • Ariston.

Ничто так не радует человека, как чистота и уют в тёплом доме. Но люди сами являются творцами собственной жизни. Создавая что-то для своего комфорта, они, к счастью, создают это и для всех окружающих. Перечисленные производители газовых котлов всегда придумают что-нибудь новаторское для новой модели своих изделий, чем и подкупают своих почитателей.

О том, как подключить одноконтурный газовый котел к бойлеру косвенного нагрева, вы можете узнать из видео.

Одноконтурный газовый котел с бойлером косвенного нагрева

Одноконтурный газовый котел: описание

На рынке жилья особенно ценятся частные дома и квартиры в многоэтажных новостройках, имеющие автономные системы отопления и подогрева воды для собственных нужд (ГВС). Для автономного отопления домов используют различное водонагревательное оборудование, но особой популярностью пользуется одноконтурный газовый котёл. И это благодаря его простоте и безопасности.

Одноконтурные газовые котлы служат для нагрева теплоносителя, которым заполнена система отопления. Приготовление воды для горячего водоснабжения одноконтурный котёл не производит. В помещениях, где отапливаемая площадь, порой, превышает триста квадратных метров, используются напольные котлы. Эти отопительные устройства гораздо мощнее, чем настенные.

Настенные одноконтурные отопительные устройства чаще всего используются в квартирах многоэтажек, и могут отапливать площадь до трехсот квадратных метров. Данные котлы гораздо компактнее напольных, и весят чуть больше 40 килограмм. Настенный одноконтурный котёл органично вписывается в интерьер. Также эти настенные устройства более функциональны, нежели их напольные собратья. Мощность самых продвинутых моделей настенных одноконтурных котлов составляет не более 35 киловатт.

Одноконтурный газовый котел не имеет в своей конструкции каких-либо сложных элементов и механизмов. Данный котел состоит из:

  • горелки;
  • теплообменника;
  • блока управления;
  • водяного насоса;
  • электродвигателя турбины (если котел с закрытой камерой сгорания);
  • манометра;
  • датчиков;
  • запорной арматуры.

Настенные одноконтурные котлы могут комплектоваться расширительным бачком, который спрятан под кожухом котла. Также расширительный бачок может входить в состав и напольного отопительного устройства, которое обладает небольшой мощностью.

Что такое бойлер косвенного нагрева

Сегодня всё больше людей прибегают к использованию бойлеров косвенного нагрева. Это полезное устройство позволяет более эффективно использовать тепло газового котла.

В зимний период, когда включена отопительная система, бойлер косвенного нагрева работает от этой системы, а в летний период, когда котел не работает на обогрев, такой бойлер работает от электрического ТЭНа или котел переводится на летний режим (если позволяют настройки).

Нагрев воды в бойлере косвенного нагрева происходит не прямым способом, а как бы попутным. Внутри такого бойлера находится достаточно крупный змеевик, внутри которого циркулирует теплоноситель из отопительной системы. Таким образом, газовый котёл нагревает воду в змеевике косвенника, которая при помощи насоса циркулирует в отопительной системе, а уже теплообменник нагревает воду, которая находится в бойлере. Такой нагрев воды для магистрали ГВС признан самым экономически выгодным.

Кожух данного бойлера, в основном, сделан из стального листа, а внутренняя его часть – из нержавейки. Между внешней и внутренней частями бойлера косвенного нагрева находится специальный материал, который почти не проводит тепло. Конструкция такого бойлера очень похожа на конструкцию термоса.

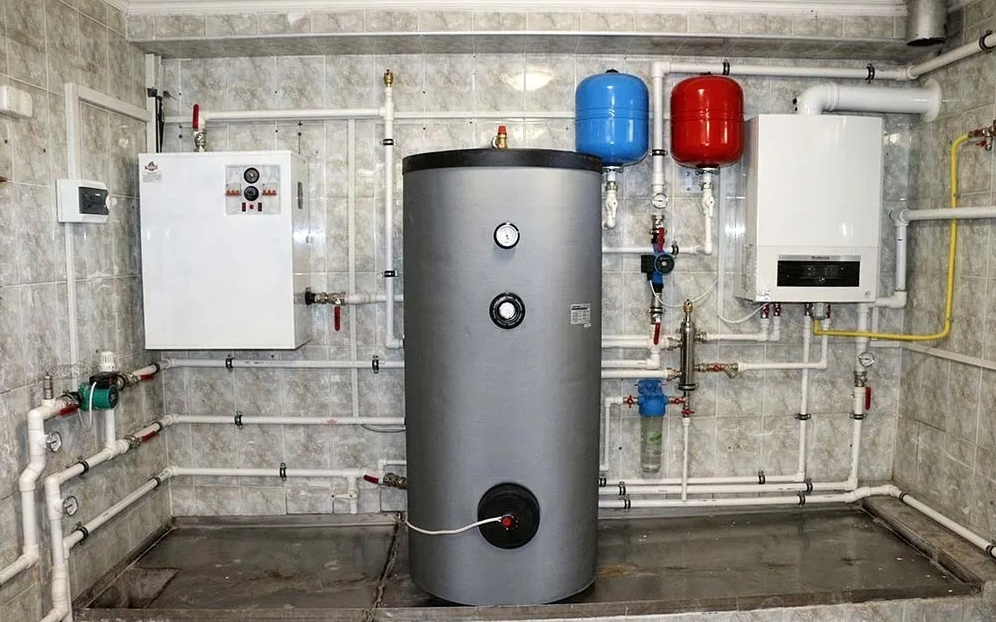

Как правило, бойлер косвенного нагрева устанавливается возле отопительного котла. Через бойлер нагретый теплоноситель должен проходить в первую очередь. Вода в таком бойлере будет всегда горячей, и к данному бойлеру можно подключать сразу несколько точек отбора горячей воды. Нагрев горячей воды в бойлере косвенного нагрева ведется без ущерба работы системы отопления.

В большинстве случаев такой бойлер оборудован высокоэффективным теплообменником, который изготовлен из специальной стали. Более дорогие бойлеры косвенного нагрева оснащаются теплообменниками, которые сделаны из латуни. Теплообменник бойлера имеет форму длинной спирали, что позволяет очень быстро нагревать воду до температуры, которую на данный момент имеет вода в системе отопления.

Одноконтурный газовый котел с бойлером косвенного нагрева: плюсы и минусы

Бойлер, который приготавливает горячую воду путём косвенного нагрева, нередко используется в одной связке с одноконтурным отопительным устройством. Данный тандем имеет, как преимущества, так я недостатки. Главным преимуществом такого бойлера является то, что это устройство практически не требует никакого сервисного обслуживания и финансовых затрат на протяжении всего срока эксплуатации. Бойлер косвенного нагрева не перегружает электросеть избыточной нагрузкой, что очень важно для тех регионов, где наблюдаются просадки напряжения.

Бойлером косвенного нагрева, который работает вместе с одноконтурным газовым котлом, очень удобно пользоваться. Такой бойлер рационально расходуют воду, поскольку не требует слива большого количества воды до того момента, когда пойдет горячая вода. Такой бойлер очень быстро нагревает воду, и к этому устройству можно подсоединить несколько смесителей, которые могут быть расположены в разных местах дома или квартиры.

Теплообменник бойлера косвенного нагрева функционирует в таких условиях, которые полностью исключают образование накипи. Также конструкция препятствует образованию вредных микроорганизмов внутри устройства. Бойлер косвенного нагрева не требует периодической чистки и может работать более десяти лет без какого-либо обслуживания.

Теплообменник бойлера косвенного нагрева имеет специальную защиту от коррозии. Данная защита очень эффективно бережет эти элементы бойлера от блуждающих токов, которые имеют место в водных магистралях.

Бойлеры косвенного нагрева имеют несколько незначительных минусов, в перечень которых входит:

  • более высокая стоимость, чем у их электрических собратьев;
  • бойлеры косвенного нагрева имеют больший размер, чем обычные бойлеры;

Заключение

Одноконтурный котел с бойлером косвенного нагрева можно считать очень эффективным тандемом, который практически ничем не уступает двухконтурному отопительному устройству – в плане удобства. Использование бойлера косвенного нагрева с одноконтурным котлом позволяет более эффективно использовать тепловую энергию отопительного устройства, и это существенно уменьшает затраты на услуги ЖКХ.

Перейти в магазин
Нужна установка одноконтурнуго газового котла с бойлером косвенного нагрева?
Оставьте заявку через сайт и получите скидку 10% на подключение
  • НА ДОМУ В ДЕНЬ ОБРАЩЕНИЯ
  • БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ ПО ТЕЛЕФОНУ
  • ГАРАНТИЯ ДО 2-УХ ЛЕТ
ТЕЛЕФОН: 740-76-35

Стоимость установки газового котла

  • Вызов мастера на диагностику и составление сметы (в черте города/за КАД) 500 / 1000 руб.

    Вызов мастера для осмотра объма работ, составления сметы и визуальной диагностики существующей системы отопления.

  • Монтаж настенного котла (одноконтурный) 8000 руб.

    Установка настенного одноконтурного котла, подключение к дымоходу, подключение к системе отопления и водоснабжения без перемонтажа. Пусконаладка газового котла при условии что система заполнена теплоносителем и готова к эксплуатации.

  • Монтаж настенного котла (двухконтурный) 10000 руб.

    Установка настенного двухконтурного котла, подключение к дымоходу, подключение к системе отопления и водоснабжения без перемонтажа. Пусконаладка газового котла при условии что система заполнена теплоносителем и готова к эксплуатации.

  • Монтаж напольного котла до 60 кВт 14000 руб.

    Установка напольного котла до 60 кВт, подключение к дымоходу, подключение к системе отопления и водоснабжения без перемонтажа. Пусконаладка газового котла при условии что система заполнена теплоносителем и готова к эксплуатации.

  • Монтаж напольного котла до 140 кВт 20000 руб.

    Установка напольного котла до 140 кВт, подключение к дымоходу, подключение к системе отопления и водоснабжения без перемонтажа. Пусконаладка газового котла при условии что система заполнена теплоносителем и готова к эксплуатации.

  • Монтаж напольного котла более 140 кВт по договоренности

    Установка напольного котла более 140 кВт, подключение к дымоходу, подключение к системе отопления и водоснабжения без перемонтажа. Пусконаладка газового котла при условии что система заполнена теплоносителем и готова к эксплуатации.

Гарантия низкой стоимости Все мастера работают строго по прайс-листу и не насчитывают на адресе! Цена формируется исходя из сложности проводимых работ. Если Вы нашли цену ниже чем у нас, сообщите по телефону диспетчерской или через обратную форму на сайте. Мы окажем услугу на условиях конкурента, гарантируя самое высокое качество оказываемых услуг.​
Допуски и лицензии на установку газовых котлов:

Все работы, связанные с газом и газовым оборудованием (установкой, заменой, регулировкой) должны проводится только мастерами лицензированных компаний, документально подтверждающими право на проведение этих работ.

Назад
Врерёд

Прайс-лист на дополнительные услуги

При заказе установки газового котла, дополнительные услуги оказываются по минимальным ценам. Стандартный прайс на проведение указанных работ значительно отличается, так как связан с повторным вызовом мастера.

Система отопления
Монтаж расширительного бака Установка, подключение к системе отопления шт. 2000
Монтаж циркуляционного насоса Установка, подключение шт. от 3 000
Монтаж  распределительного коллектора в котельной Установка  гребёнки для насосных групп шт. от 1 000
Монтаж насосной группы Установка, подключение к системе отопления шт. от 3 500
Монтаж гидрострелки Установка, подключение к коллектору шт. 2000
Установка манометра Установка, подключение к системе шт. от 400
Залить теплоноситель в рабочую систему отопления Заливка теплоносителя в рабочую систему отопления для эксплуатации газового котла шт. от 1500
Промывка системы отопления Промывка системы отопления шт. 3000
Радиаторы и теплый пол
Монтаж радиатора отопления Сборка, установка, подключение шт. 2500 – 3000
Монтаж конвектора отопления Сборка, установка, подключение шт. 2500
Монтаж встроенного конвектора отопления Сборка, установка, подключение шт. 4000
Установка полотенцесушителя Сборка, установка, подключение шт. от 2 500
Монтаж водяного теплого пола Укладка утеплителя, укладка труб в клипсы м2 490
Монтаж коллекторного шкафа (наружный) Установка шт. от 1 500
Монтаж коллекторного шкафа (встроенный) Штроба (кирпич, пеноблок), установка шт. от 5 000
Монтаж коллектора отопления (гребенки) до 6 контуров Установка, подключение к системе отопления шт. 4000
Монтаж коллектора отопления более 6 контуров Установка, подключение к системе отопления шт. +500 за контур
Теплоизоляция распределительной гребенки Работы по теплоизоляции шт. 1000
Монтаж комнатного терморегулятора Установка шт. от 1 000
Монтаж терморегулятора на радиаторы отопления Установка шт. от 500
Укладка труб системы отопления Монтаж (разводка) трубопровода от коллектора или стояка до отопительного прибора м.п. от 150
Укладка труб системы отопления в штробе (кирпич, гипс) Штробление, монтаж (разводка) трубопровода от коллектора или стояка до отопительного прибора м.п. от 300
Укладка труб системы отопления в штробе (бетон) Штробление, монтаж (разводка) трубопровода от коллектора или стояка до отопительного прибора м.п. от 500
Монтаж утеплителя на трубу Укладка утеплителя на трубу м.п. 50
Опрессовка системы отопления Пуско-наладочные работы, ввод в эксплуатацию шт. 4000
Опрессовка системы теплый пол Пуско-наладочные работы, ввод в эксплуатацию шт. 4000

Характеристика одноконтурного газового котла с бойлером косвенного нагрева

Технические характеристики

Технические характеристики при выборе модели рассматриваемой системы должны соответствовать уровню предполагаемого комфорта и объему используемого тепла и горячей воды. Так как они будут сильно разниться в зависимости и от площади помещения, и активности пользования системой. Потому что некоторые владельцы посещают частные дома только на короткий срок, иные же живут в них постоянно.

Также сильно влияет количество проживающих человек и наличие домашних животных. Потому что, в любом случае, чем больше проживает народу, тем активнее используется горячая вода. Поэтому, при выборе модели, необходимо учитывать все характеристики обогреваемого объекта, чтобы выбрать оптимальный вариант.

Особенности монтажа

К особенностям монтажа относятся следующие моменты:

  • всю обвязку самого водонагревателя необходимо подключать не только к системе отопления, но и к обоим магистралям водоснабжения, то есть и к холодной, и к горячей воде;
  • следует отметить, что подключается к системе ввод холодной воды снизу, а отвод горячей происходит сверху емкости, при этом точка рециркуляции расположена примерно посередине емкости бойлера;
  • прогретый теплоноситель должен продвигаться по схеме сверху вниз;
  • стоит отметить, что жидкий теплоноситель продвигается к верхнему патрубку, а затем возвращается обратно в лоно магистрали отопления с нижнего патрубка емкости. Именно такая особенность помогает повышать коэффициент полезного действия, так как тепло отдается для начала в самые прогретые слои теплоносителя;
  • важно знать, какими способами можно подключить бойлер для того, чтобы он правильно работал, максимально используя свои ресурсы;
  • именно для одноконтурного газового котла с бойлером косвенного нагрева предусмотрен датчик, регулирующий температуру, и устанавливается он непосредственно в баке;
  • при подключении бойлера к котлу одноконтурному нужно обязательно применять схему с двумя насосами циркуляции. Важно отметить, что такой тип сможет заменить рассматриваемую ранее схему с трехходовым датчиком;
  • важно знать, что также к особенностям подключения относится разделение потоков, по которым продвигается теплоноситель;
  • за счет того, как настраивается алгоритм сборки системы отопления, главенство при получении тепла может быть либо у водонагревательной системы, либо у контура, где циркулирует теплоноситель;
  • термостат также регулирует включение попеременное обоих насосов, установленных в баке.

Требования к месту расположения такого котла

Газовые котлы одноконтурные подразделяются на напольные и настенные, и, в зависимости от приобретаемой модели, будут и особые требования к помещению:

  1. Для настенных одноконтурных газовых установок необходимо:
    1. наличие хотя бы одного окна в помещении, где будет размещаться сам котел;
    2. нужно смонтировать дымоход;
    3. бойлер лучше всего располагать поблизости от котла.
  2. Для напольной газовой конструкции необходимо:
    1. оборудование отдельного помещения;
    2. изолирование стен негорючими материалами;
    3. организация дымохода;
    4. оборудование приточно-вытяжной вентиляции;
    5. монтирование бойлера либо возле котла, либо хорошее утепление трубы, которая будет подавать горячий теплоноситель в бойлер, установленный в доме;
    6. организация бетонного участка под установку самой конструкции котла.
Вам будет интересно >>  Как работает энергонезависимый газовый котел

Отзывы

Пользователи, которые уже приобрели необходимое оборудование, предлагают, при выборе одноконтурного газового котла с бойлером косвенного нагрева, потребителю обратить внимание на следующие детали:

  • у какого производителя приобретается данная конструкция, потому что если завод, выпускающий агрегаты, еще не широко представлен, то в случае надобности гарантийного ремонта или другой поломки, найти сервисную станцию или необходимые детали будет крайне сложно;
  • а также большой популярностью пользуются настенные газовые установки, потому что для них нет надобности возводить отдельное помещение, как это произойдет в случае покупки напольного газового котла;
  • настенные одноконтурные газовые котлы довольно легко монтировать и в малогабаритных помещениях, и даже в офисах, где нет отопления, потому что ширина корпуса составляет всего лишь 40-45 см;
  • необходимо, по отзывам, приобретать модели, в которых в комплекте идут все крепежные детали, а также монтажные элементы, помогающие с легкостью установить конструкцию даже самостоятельно, не прибегая к дорогостоящей посторонней помощи;
  • стоит обратить внимание на модели, где водонагревательный бачок начинается от 6-7 литров, и он оснащен циркуляционным насосом;
  • удобны модели с ясно отраженными на панели управления функциями, то есть можно свободно регулировать температуру, управлять термостатом, поджигать, при надобности, горелку, отслеживать показания;
  • также система должна давать данные о ее рабочих качествах;
  • желательно приобретать установки, в которых заложена функция самодиагностики.

То есть, прежде чем остановить свой выбор на какой-то определенной модели, следует подробно изучить отзывы потребителей, которые уже пользуются конкретной конструкцией, обладающей необходимыми хозяину дома функциями.

Как работает бойлер с одноконтурным и двухконтурным котлом

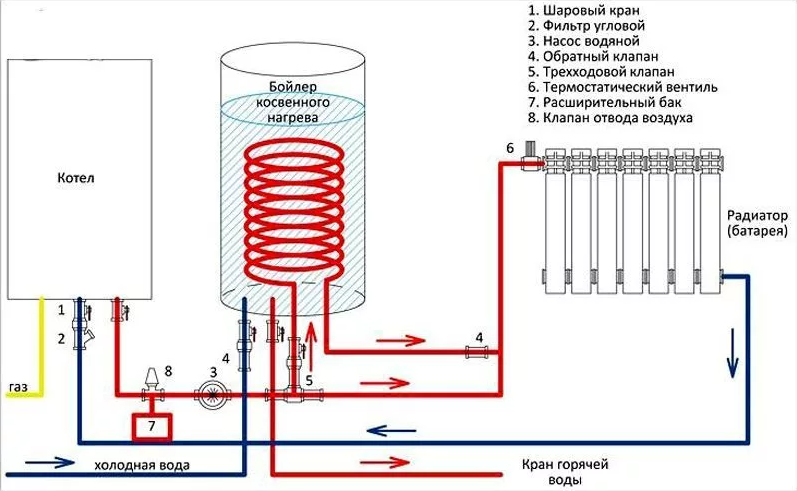

Схемы подключения бойлера к котлу

Перед тем как подключить бойлер косвенного нагрева, разрабатывают исполнительную схему подсоединения и параметры монтажа БКН. Они зависят от модификации устройства, схемы котлоагрегата и системы теплоснабжения в домовладении.

Наиболее часто применяют комплект подключения бойлера БКН для двухконтурных агрегатов и с трехходовыми клапанами.

Обвязка с насосами циркуляции котловой воды

Схема с 2-мя циркуляционными электрическими насосами применяется для временного нагрева ГВС, например, при сезонной работе БКН и при использовании в выходные дни. Кроме того этот вариант применим, когда задается температура ГВС ниже чем Т теплоносителя на выходе из котла.

Она выполняется с двумя насосными агрегатами, первый размещают на подающей трубе перед БКН, второй — на контуре для отопления. Циркуляционная линия контролируется электронасосом через термодатчик.

По его электросигналу насос ГВС будет включен в работу только при падении температуры ниже установленного размера. Трехходовой клапан в этом варианте отсутствует, обвязка выполняется посредством обычных монтажных тройников.

Обвязка с энергонезависимым котлоагрегатом

Это схема применяется для энергонезависимого котлоагрегата, работающего с естественной циркуляцией теплоносителя, поэтому, чтобы обеспечить требуемый гидравлический режим и теплоноситель смог циркулировать и через котлоагрегат и радиаторы в комнатах. Эта схема для настенных модификаций, которые допускают установку на уровне 1 м от “О”-отметки в топочной.

Напольные модели в такой схеме будут иметь низкие скорости циркуляции и нагрева. Может сложиться такая ситуация, что необходимого уровня нагрева достигнуть не получится.

Такую схему применяют только для аварийных режимов, когда отсутствует электроэнергии. В обычных энергозависимых режимах в схему устанавливают циркуляционные электронасосы для обеспечения требуемой скорости движения теплоносителя.

Обвязка с 3-х ходовым клапаном

Это наиболее распространённый вариант обвязки, так как он допускает параллельный режим функционирования и отопления и ГВС. Схема имеет довольно простое исполнение.

БКН устанавливается рядом с котлоагрегатом, на подающей линии монтируется циркуляционный электронасос и трехходовой клапан. Вместо одного источника могут использоваться группа однотипных котлов.

Трехходовой клапан выполняет функции переключателя режимов и контролируется термореле. При снижении температурного режима в баке, срабатывает термодатчик, подающий электрический сигнал на трехходовой клапан, после чего он переключает направление движения греющей воды с отопления на ГВС.

По сути, это схема работы БКН с приоритетом, обеспечивающая быстрый нагрев ГВС при полностью отключенных в этот период радиаторов. После достижения температуры, переключается трехходовой клапан, и котловая вода попадает в систему отопления.

Схема с линией рециркуляции

Рециркуляция теплоносителя применяется, когда существует контур в котором должна все время циркулировать горячая вода, к примеру, в полотенцесушителе. Эта схема имеет большие преимущества, поскольку не дает застаиваться воде в трубах. Пользователю услуг ГВС не нужно будет сливать в канализацию значительные объемы воды, чтобы в смесителе появилась горячая вода. Следовательно, рециркуляция экономит расходы на услуги водоснабжения и ГВС.

Современные большие установки БКН поставляются на рынок с уже встроенной системой рециркуляцией, другими словами в них обустроены готовые патрубки для подключения полотенцесушителя. Многие для этих целей приобретают дополнительный небольшой бак, подключаемый к основному БКН через тройники.

Можно ли подключить бойлер к двухконтурному котлу

Это вариант выполняется с применением схемы подключения бойлера косвенного нагрева с гидрострелкой для конструкций с рабочим объемом, превышающим 220 л и многоконтурными схемами отопления, к примеру, в многоэтажном доме с системой “теплый пол”.

Гидрострелка — это инновационный узел современной внутридомовой системы теплоснабжения, который упрощает эксплуатацию и ремонт водонагревателя, поскольку не требуется выполнять монтаж рециркуляционных электронасосов на каждую линию нагрева.

Она повышает систему безопасности, поскольку препятствует возникновению гидроудара, поскольку поддерживает равное давление среды в контурах двухконтурного котлоагрегата.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Схемы подключения бойлера к одноконтурному котлу

Существует три способа подключения бойлера к котлу.

Прямое включение водонагревателя в систему отопления

В данном варианте БКН включается в систему отопления, последовательно или параллельно с другими радиаторами. Самая простейшая и неэффективная схема, не рекомендуется к использованию и дана для справки.

Фото 1. Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.

Если температура котла установлена ниже 60 °C, эта схема становится ещё менее экономичной, а вода нагревается очень долго.

Увеличение температуры

В схему подключения добавляется трёхходовой клапан — специальное устройство, которое переключает движение теплоносителя при понижении температуры в баке водонагревателя на ГВС и наоборот.

Таким образом, если вода для ГВС остывает, отопление временно отключается.

Вся мощность котла перенаправляется на ГВС.

Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C).

А температура отопления регулируется трёхходовым клапаном.

Справка! Температура котла должна быть выставлена на 5 °C выше требуемой воды в ГВС.

Использование термостата в водонагревателе и автоматики

Если в БКН установлено термореле (устройство, подающее сигнал при достижении заданной температуры), а на контроллере котла есть контакты для подключения термостата бойлера, то эта схема является самой предпочтительной.

В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Фото 2. Термостат для водонагревателя в систетме отопления, с ним можно узнать данные о температуре воды.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды

Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Типы

Производители водонагревательных устройств не скупятся на разработку суперсовременных моделей, верно сориентировшись в наметившемся несколько лет назад интересе населения к автономным устройствам отопления и горячего водоснабжения частных жилищ.

В настоящее время существуют два типа одноконтурных отопительных устройств:

  • напольные;
  • настенные.

Напольные варианты более мощные, но для их размещения нужны отдельные помещения в виде пристройки. Настенный водонагреватель – компактный, малогабаритный, устанавливается на стене. Именно поэтому первые из названных моделей получили распространение среди владельцев загородных и городских частных домов, дач и коттеджей, а настенные котлы нашли своих почитателей в городских районах.

И те и другие котлы имеют простое и понятное устройство, привлекательный внешний вид, высокую степень безопасности. Составлять собственное мнение о том, какие из них лучше, нужно только в зависимости от стоящих перед ними задач. Иногда выгодней приобрести одноконтурный настенный агрегат с меньшей мощностью, но которой хватит для полноценной отопительной системы дома, и произвести несложную обвязку для подключения настенной конструкции к колонке, служащей для нагрева холодной воды для собственных нужд (колонка может быть электрической или газовой). Обвязочный комплект шлангов можно приобрести отдельно.

Отличительные черты бойлера косвенного нагрева

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.

Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой

Все накопительные бойлеры можно разделить на 2 большие категории:

  • прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
  • косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

  • агрегат не требует электрического питания и выигрывает с экономической стороны;
  • горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
  • могут свободно работать несколько точек водораздачи;
  • стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.

Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л

По всем характеристикам БКН подходит для того, чтобы его применять в паре с газовым котлом. Более того, это является одним из лучших решений для оборудования системы подготовки горячей воды для частного дома с большим количеством проживающих.

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

  1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
  2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
  3. Помещения котельных оснащаются вентиляцией и освещением.
  4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
  5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
  6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

  1. Удаляют заглушки с патрубков.
  2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
  3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
  4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
  5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
  6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
  7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
  8. Устанавливают специальный фильтр на кране-отсекателе газа.
  9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

  • Вход бойлера отопления;
  • выход бойлера отопления;
  • вход теплообменника ГВС;
  • выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

  • В режиме обогрева;
  • В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

  • Более простая конструкция;
  • Высока вероятность образования накипи;
  • Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Достоинства, недостатки, виды оборудования

Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.

Водонагреватель косвенного нагрева

Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.

Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел

Таблица. Виды бойлеров КН.

Вид
Описание
Со встроенным управлением
Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управления
Такие баки обычно подключают к системе, оснащенной автоматизированным котлом

Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
Настенный
Как не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется

Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
Напольный
Этот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
Вертикальный
Наиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
Горизонтальный
Это обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.

Использование бойлера косвенного нагрева и электрокотлаКак подбирается мощность котла?

Какой котел выбрать – одноконтурный или двухконтурный

Если имеется возможность подключить к дому магистральный газ, то для приготовления горячей воды и для отопления дома будет использоваться автоматизированный газовый котел. На сегодняшний день это само собой разумеющееся решение из-за дешевизны природного газа и удобства пользования котлом.

С выбором нет сложности, но…

С выбором газового котла проблем обычно не возникает. Известно, что настенный котел с горелкой закрытого типа, у которого короткий дымоход выходит через стену, наиболее предпочтительный при небольших мощностях отопления – до 30 кВт.

С мощностью котла тоже все понятно, — подбирается по известным критериям или по рекомендациям специалистов.

Но затруднения в основном вызывает вопрос, одноконтурный или двухконтурный котел выбрать. А также нужен ли бойлер косвенного нагрева или нет, — ведь это существенные дополнительные траты. А если бойлер приобретать, то как его подключить к котлу.

Далее проясним ситуацию с этим ключевым вопросом выбора газового котла и разберемся, как лучше обеспечить горячее водоснабжение в частном доме и в квартире

Особенности работы каждого из котлов

В одноконтурном котле жидкость может нагреться только в одном теплообменнике для отопления дома. Для водоснабжения теплообменника нет, и у котла два подключения гидравлики – подача и обратка на отопление.

В двухконтурном котле могут нагреваться жидкость для отопления и вода для горячего водоснабжения (ГВС).

Чтобы с одноконтурным котлом получить горячую воду для бытовых нужд, к нему нужно подключить бойлер косвенного нагрева. Это большая емкость в теплоизоляторе, внутри которой находится змеевик для прохождения теплоносителя из системы отопления.

Подключается бойлер ГВС к контуру отопления по особой схеме. Которая, как правило, обеспечивает, так называемый «Приоритет бойлера». Если вода в системе ГВС остыла ниже заданного значения, то котел переключается полностью на нагрев бойлера. Когда вода нагрелась, обычно до 50 – 55 градусов, то снова включается отопление.

Дополнительное оборудование для подключения бойлера

С бойлером устанавливается дополнительное оборудование:

  • Расширительный бак в систему ГВС – устройство, которое компенсирует увеличение объема воды при нагреве. Емкость – 1/10 от объема бойлера.
  • Циркуляционный насос, который обеспечит подачу горячей воды и давление в системе ГВС.
  • Предохранительный клапан, а также дополнительные трубопроводы, краны и другие элементы системы.

Нужно также не забыть, что все это смонтировать самостоятельно не столь просто, если раньше «не крутили гаек». Придется приглашать специалиста.

Котел с бойлером и другими элементами системы на кухне разместить вряд ли получится. Да и не рационально это из-за загромождения и шума оборудования. Поэтому под него желательно выделить отдельное помещение — котельную.

Особенности, недостатки двухконтурного котла

Двухконтурный котел представляет из себя миникотельную в «одном шкафе», в нем имеются уже и приборы безопасности, и циркуляционные насосы, а в
отдельных моделях и расширительные баки. И все это помещается в небольшом аппарате, подвешенном на стене.

Производительность прямого нагрева воды в контуре не велика – расчет только на один отрытый кран. Это значит, что душ может принимать только один человек и желательно, чтобы ему не мешали в это время, открывая горячий кран на кухне, а ванная должна быть не слишком велика, так как набирать ее водой с высокой температурой долго.

При каждом открытии крана второй контур котла будет включаться в работу, если задан режим нагрева воды. Частые включения котла зачастую просто тревожат владельцев – не поломается ли преждевременно?

Размещение двухконтурного

Основное предназначение двухконтурных котлов – небольшие дома и квартиры, где оборудование размещаются рядом с кухней, но и не далеко от ванной. Небольшие расстояния — необходимость для такого типа котлов, — чем короче путь горячей воды к потребителю, тем лучше, чтобы не приходилось слишком долго ждать пока пойдет горячая вода.

Специалисты считают, что максимальное расстояние от контура нагрева к крану – 7 метров. Если больше, то все это становится просто расточительным. Обычные же расстояния – от 1,5 до 3 метров. Но в приоритете размещения — кухня, где горячий кран открывается часто.

Когда нужен бойлер

Для большого дома, где имеются значительные расстояния между потребителями ГВС, а также где есть большие расходы горячей воды, или же там, где люди хотят расходовать много горячей воды, нужно выбирать бойлер косвенного нагрева, — он может одномоментно дать «лавину» нагретой жидкости без значительных скачков температуры.

Также можно сделать систему постоянной циркуляции горячей воды между краном и бойлером, и если вы откроете кран даже в 20 метрах от бойлера, то тут же получите горячую воду.

Это значительно экономичнее, чем дожидаться пару минут, спуская холодную воду тоннами. В таких условиях с двухконтурным котлом недостаток мощности второго контура будет доставлять уже существенные неудобства.

Объем бойлера

Обычно устанавливают бойлеры объемом от 80 до 300 литров. Объем бойлера в принципе не сильно ограничивается мощностью котла и выбирается по предпочтениям. Чем больше количество принятия ванн, — тем больше нужен бойлер. Скажем так, что для большой ванны с гидромассажем даже и 300 литров маловато – нужно 500.

В большинстве же случаев выбор ограничивается в размерах 100 – 200 литров.
Этот же объем весьма быстро подогреет обычный газовый котел мощностью 12 – 20 кВт.

Вопрос цены

Двухконтурный котел лишь не значительно дороже одноконтурного. Но комплект – одноконтурный котел, плюс бойлер, плюс вся система к бойлеру весьма ощутим по цене – на несколько сотен $ дороже, чем двухконтурный котел.

Этот аргумент зачастую является решающим, в пользу выбора простого двухконтурного котла.
(К вопросу о цене, кстати, читайте какой котел и какая система отопления будут экономичными )

Другим фактором, подталкивающим сделать такой же выбор, является недостаток информации. Люди зачастую не знают, зачем еще нужен дорогой элемент бойлер и все связанные с ним сложности, и не хотят в этом разбираться. И это не редко приводит к следующему результату.

Как нельзя подключать бойлер ГВС

Частенько бывает и такая ситуация. Ощутив недостаток комфортности пользования ГВС от двухконтурного котла, жильцы решают исправить положение и прикупить таки бойлер. Но как его подключать?

Ответ, казалось бы, очевиден, – без дополнительной автоматики, дешево, прямо ко второму свободному контуру котла.

Но этого делать нельзя. Второй контур ограничен по температуре 60 градусов, — чтобы не было ожогов от ГВС. Поэтому он никогда не нагреет воду в бойлере до 60 градусов, даже до 50. При нагревании температура на обратке этого контура поднимется до 50 градусов, и котел будет работать в ненормальном режиме, с минимальным пламенем, постоянно отключаясь и включаясь и т.д. Поэтому остается подключать бойлер, как и положено по классической схеме к высокотемпературному контуру отопления.

Котлы со встроенным бойлером ГВС

Это напольные аппараты, напоминающие по виду холодильник, но могут быть маломощными, т.е. это приспособленный образцы настенных котлов. При емкости бойлера до 100 литров, могут быть и настенными.

Особенность в том, что совмещенные с бойлером котлы можно установить, как отдельно стоящий аппарат не только в котельной, но и в другом подсобном помещении, — удобная штука при недостатке места, да и монтировать воедино систему не нужно.
В местах постоянного нахождения людей никакие котлы устанавливать не рекомендуется, так как они шумят. Установка на кухне, это скорее вынужденная мера.

В итоге мы разобрались, когда стоит покупать двухконтурный котел, а когда нужен одноконтурный. Но в принципе, складывается мнение, что на системе горячего водоснабжения экономить не нужно. Она должна быть максимально комфортной. Поэтому бойлер с одноконтурным котлом все же в приоритете.

Как работает бойлер с одноконтурным и двухконтурным котлом

Существует немалый выбор отопительного оборудования. Популярность завоевали одноконтурные газовые котлы, прямое назначение которых – отопление. Бывают и двухконтурные агрегаты, которые дополнительно подготавливают горячую воду для бытовых нужд. Они дороже и сложнее в монтаже. Более простое и экономичное решение – подключить к котлу бойлер косвенного нагрева, и с горячей водой никогда не будет проблем.

К слову, совместим он и с двухконтурными устройствами – обеспечивает горячей водой большой дом.

Итак, что такое одноконтурный газовый котел с бойлером косвенного нагрева, как он работает и в чем преимущества такой системы.

Особенности прибора

Если к частному дому подведен магистральный газ, владельцы зачастую предпочитают решать вопрос отопления при помощи газового оборудования. Котлы предназначены для прогревания теплоносителя, циркулирующего по контуру дома, за счет чего нагреваются радиаторы, отдавая тепло. Кроме того, одноконтурный газовый котел, подключенный к бойлеру косвенного нагрева, способен обеспечить дом горячей водой.

Как работает котел с бойлером

Конструкция одноконтурного котла предполагает один контур, но если подключить к нему бойлер – дополнительно решается вопрос приготовления горячей воды. В водонагревателе, используемом в качестве термической емкости, установлена спиралевидная трубка, внутри которой происходит циркуляция теплоносителя. Сама жидкость греется в отопительном оборудовании – котле.

Дополнительная информация! Подобный принцип теплоотдачи позволяет снизить цену на оплату электрической энергии.

Для работы котлов с бойлером косвенного нагрева предусмотрено две схемы подключения:

  • С трехходовым клапаном. К выходному отверстию котла подключают насос, который повышает давление и создает циркуляцию теплоносителя. На следующем этапе устанавливают трехходовой клапан, соединяя его с термостатом водонагревателя. Когда в системе греется теплоноситель, в первую очередь он подается на отопление. В случае с дополнительной емкостью горячая вода преимущественно попадает на змеевик бойлера, что обеспечивает дополнительный насос. Благодаря параллельному подключению ГВС и отопительной системы образуется два контура в замкнутой цепи. Термостат отвечает за включение и выключение (при сильном нагреве автоматически перекрывается подача топлива).
  • Если схема не предполагает два контура и задачей не стоит нагрев воды – бойлер подключается к общей системе. Установить его можно в любом месте. Вода в нем будет нагреваться наравне с работой радиаторов.

Важно! Бойлер способен работать как водонагреватель, при этом систему не нужно будет переделывать с одно- на двухконтурную.

Преимущества котла с бойлером косвенного нагрева

Сам котел хорош тем, что обеспечивает комфортное пребывание жильцов в доме зимой, то есть он прогревает жилье. Вспомогательный бойлер имеет свои отличительные черты:

  • всегда будет необходимое количество горячей воды. Бак накапливает воду и держит ее в нагретом состоянии. Разогретый теплоноситель одновременно может использоваться для разных целей: для мытья посуды, приема ванны, водных процедур. С проточными водонагревателями дела обстоят иначе – если подключился новый потребитель, ему придется ждать пока прогреется вода;
  • один источник нагрева обеспечивает работу системы отопления и ГВС. Горелка газового котла подготавливает теплоноситель для бойлера косвенного нагрева. Газ сейчас – наиболее доступный ресурс, если учитывать соотношение цены к комфорту потребления. Такая конструкция нашла спрос, поэтому многие производители уже выпускают газовые котлы с встроенным бойлером;
  • немаловажный плюс – в конструкции нет электрических узлов. Если в бойлере нет ТЭНа, значит, он без электроники. Такие агрегаты безопаснее в работе, поэтому их допускается устанавливать даже в помещениях с повышенной влажностью;
  • несколько выводных патрубков. Встречается не у всех производителей. Решение позволяет потреблять горячую воду несколькими слоями – это делает систему еще экономичней.

Дополнительная информация! Минус водонагревателя – высокая цена и необходимость покупки запорно-регулирующей арматуры. Летом такая система теряет свою актуальность, так как горячей воды требуется меньше.

Виды газовых котлов

Чаще всего, выбирая отопительное оборудование, пользователь обращает внимание на способ его установки. По этому параметру одно- и двухконтурные газовые котлы бывают:

  • напольные. Как правило, более мощные и долговечные агрегаты. Но устанавливаются они сложнее, к тому же требуя отдельного помещения. Дело в том, что в их корпусе установлен теплообменник из чугуна, который не терпит перепадов температуры;
  • настенные. Менее мощные приборы, но обеспечивают всем необходимым в условиях небольшого частного дома. Их преимущество – устанавливаются на стену, экономя тем самым свободное пространство. При желании управляются посредством пульта, что обеспечивает комфортную эксплуатацию.

Второй критерий выбора – тип розжига:

  • пьезорозжиг. Запальник всегда горит, потребляя газ. Запускается котел кнопкой, что делает его автономным от электроэнергии;
  • электророзжиг. Подобный принцип запуска котла позволяет снизить расход газа. Но для работы потребуется электричество.

Как выбрать модель бойлера и объем

Бывают настенные водонагреватели и устанавливаемые на пол. Напольные объемней – их литраж превышает 200 л. В плане размещения выделяют горизонтальные и вертикальные модели. Для частных домов выбирают вторые. Емкости с горизонтальной установкой имеют большой объем, поэтому их устанавливают на частных фермах.

Выбирая конкретную модель, учитывают следующее:

  • число жильцов;
  • потребление воды в день (в среднем одному человеку нужно 100 л);
  • расход в зависимости от времени суток.

Дополнительная информация! Подключив бойлер к котлу – увеличивается количество горячей воды, ценой небольшого расхода энергии.

Производители

Что касается самих бойлеров, то здесь необходимо учитывать, что европейские модели выходят дороже, по сравнению с корейскими – в виду высокой цены евро. Тем не менее в Европе действует немало проверенных брендов:

  • Viessmann;
  • Bosch;
  • Buderus;
  • Baxi;
  • Gorenje;
  • ACV;
  • Vaillant;
  • Hajdu;
  • Nive;
  • Эван (отечественная фирма).

Дополнительная информация! Среди бюджетных моделей выделяют Эван, премиум-класса – Baxi, Drazice, Viessmann.

Отзывы

Виктор, г. Харцызск

«Купил бойлер Protherm FE200/6 BM, подключил его к котлу той же компании, модель – Пантера. Семья не маленькая, в доме два туалета, кухня, поэтому обычного двухконтурного обогревателя было бы мало. Купленный бойлер имеет объем 184 л, греет до 32 л воды в минуту, чего хватает с головой. Работает бесперебойно, выглядит достойно, практически без теплопотерь»

Валерия, г. Суворов

«Покупали косвенный бойлер в частный дом к родителям, чтобы работал в паре с газовым котлом. Несмотря на прошедшее время (установлен в 2013 году), работает до сих пор без изъянов. Бак стальной, покрытый качественной эмалью, есть защита от образования коррозии, на корпусе установлен термометр, показывающий температуру воды. Цена приличная, бренд оправдывает себя».

Котел с подключенным бойлером – это не только отопительное устройство, но и прибор, который подготавливает необходимое количество горячей воды. Такие газовые агрегаты экономны в эксплуатации, а их мощности хватит на большой загородный коттедж.

Ссылка на основную публикацию
