Котёл Навьен — ошибка 03

Содержание

Ошибка 03 котла Навьен 3

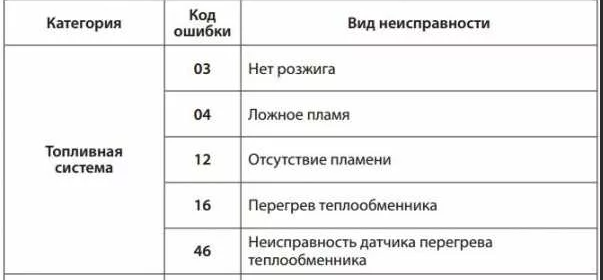

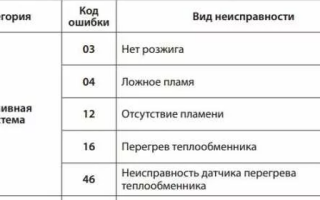

Информация в разделе заводской инструкции о неисправностях корейских отопительных агрегатов мало что дает пользователю в практическом плане. Ошибка 03 газового котла Навьен описывается коротко: отсутствие поступления газа к горелке. Рекомендация однозначная: убедиться, что кран в положении открыто. Подразумевается, что если это так, придется обращаться к специалисту. А всегда ли он нужен? Статья объясняет, как самостоятельно найти и устранить причину появления кода 03 котла Navien.
Кран в положении закрыто

Расшифровка ошибки

Блокировка газового тракта – примитивное толкование возникшей проблемы. Производитель специально не указывает все вероятные причины неисправности для исключения вмешательства пользователя. Котел Навьен – оборудование сложное, а с учетом вида топлива еще и взрывоопасное. Этим и объясняется минимум сведений в документации по самостоятельному устранению проблемы с отопительной установкой.

Ошибку 03 следует понимать так: датчик ионизации не «видит» пламени. То есть или газ не поступает к горелке, или нет розжига. Зная это, несложно выработать алгоритм действий по устранению ошибки 03 котла Навьен.

Мнение эксперта

Диагностика магистрали

Проблема с подачей газа к котлу Навьен выражается в блокировке тракта или пониженном давлении. Методика поиска «виновника» ошибки 03 зависит от схемы подключения агрегата к магистрали или резервуару с «голубым топливом». Если в строении имеется газовая плита, задача упрощается . Определить наличие проблем на трубопроводе можно розжигом конфорки.

Проверить давление также несложно включением всех: по интенсивности язычков пламени, их стабильности станет понятно, достаточно ли оно для нормального функционирования оборудования. Для газовых котлов, и Навьен не исключение, существует нижний порог срабатывания. И если газ поступает, но давление в магистрали ниже критического, ошибка 03 неизбежна.

Для объектов без плиты или с подключением котла Навьен по отдельной линии рекомендуется следующий порядок диагностики элементов системы.

Органы управления запорной арматуры

  • После вывода котла Навьен из эксплуатации на какой-то период краном нужно перекрывать газовый тракт , что большинством пользователей и делается. Но перед пуском отопительной установки многие забывают, что трубопровод сами же и заблокировали.
  • Если на объекте установлен отсечной клапан, при отключении напряжения на линии он срабатывает; взводится вручную.
Электромагнитный отсечной клапан

Счетчик

Неработающий прибор учета также становится причиной ошибки 03 котла Навьен. Он пломбируется, но убедиться в нормальном функционировании пользователь может визуально. Нужно попробовать включить какой-то газовый прибор для обеспечения расхода «голубого топлива».

Фильтр

Его сетка нуждается в регулярной чистке . В процессе эксплуатации котла Навьен ячейки забиваются льдинками, иными твердыми фракциями, нанесенными по трубе. Вытащить сеточку из стакана, промыть и поставить на место – дело нескольких минут.

Фильтр воды системы отопления котла Navien. Необходимо систематически прочищать фильтр, так как его загрязнение является одной из причин перегрева котла и ошибки 02

Резервуар

При автономном газоснабжении котел Навьен подключается к газгольдеру или баллонной группе. Если речь не идет о предельной выработке топлива, причина ошибки 03 – редуктор.   Характерные неисправности: оледенение или грязь, закупорившая канал. В любом случае решить проблему несложно.

Диагностика оборудования

Датчик ионизации

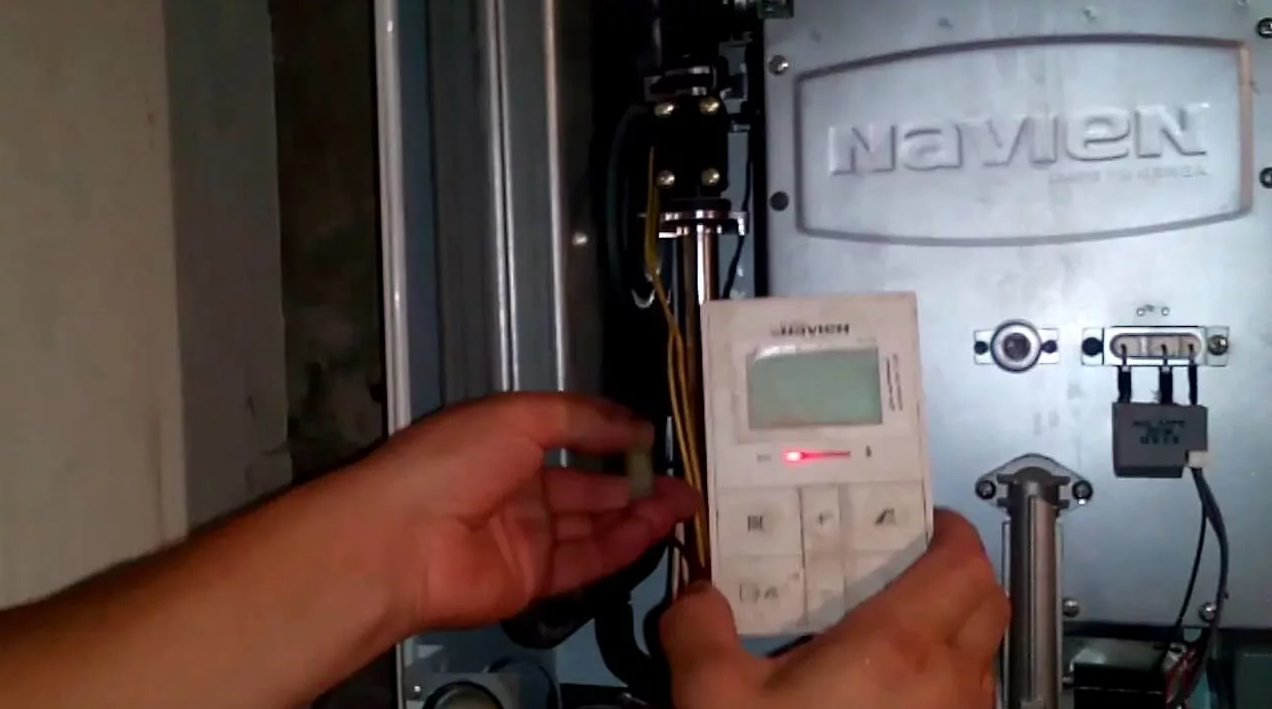

При поиске причины появления ошибки 03 в котле Навьен начинать нужно с измерительного устройства. Практика ремонта свидетельствует , что чаще всего виновато именно оно.

Вероятные дефекты

  • Проблемы с сигнальной линией. Ошибку 03 Навьен может инициировать обрыв провода, повреждение его изоляции (а значит, замыкание на корпус котла или между собой) и ненадежный контакт (окисление ламелей, неплотная посадка штекера). Визуально выявить дефект и самостоятельно устранить несложно.

Отдельного внимания требует провод заземления датчика (корпусной). Особенностью схемы котлов Навьен, о чем знают далеко не все, является включение в эту цепь сопротивления. Случается, что резистор сгорает , линия разрывается, и высвечивается ошибка 03. Проверить на целостность можно мультиметром: при измерении прибор должен показать R в пределах 0,5 МОм.

  • Загрязнение электрода. Нужно открутить крепеж, вынуть из гнезда сборку и очистить измерительный элемент от нагара, копоти, прикипевшей пыли.
  • Датчик ионизации котла Навьен
  • Расположение датчика ионизации в котла Навьен

Трансформатор розжига

В котле Навьен находится под электродной сборкой. Сгорание (обрыв) обмотки Тр также вызывает появление ошибки 03. Тестирование на целостность простое: мультиметром с установкой режима «кОм».

Газовый клапан

Ошибка 03 инициируется проблемой с одной из 3-х катушек. Как правило, модуляционная ни при чем: сгорание ее обмотки – случай исключительный. А вот две запорные в котлах Навьен иногда выходят из строя.

Ошибка 03 котла Навьен, инициируется проблемой с одной из 3-х катушек

Проверка на пригодность

  • При включении отопительной установки должны послышаться два характерных щелчка. Если только один, значит, какая-то запорная катушка неисправна.
  • Обмотки проверяются, как и при тестировании трансформатора, мультиметром. Он должен показать сопротивление порядка 5,6 кОм.

Появление ошибки 03 Навьен может вызываться неисправностью электронной платы котла . Но она проверяется на работоспособность, ремонтируется только в сервисной мастерской. Самостоятельно, не имея опыта, соответствующих схем и приборов, лучше не экспериментировать, а сразу обращаться к профессионалам.

Полезные советы

  • В инструкциях на газовые котлы Навьен отмечается устойчивость их функционирования при нестабильности питающего напряжения, отсюда и минимальный перечень ошибок. Это обеспечивается наличием в микропроцессоре защитного чипа – одна из особенностей моделей Navien. Но что делать, если на линии авария? Для объектов, расположенных в сельской местности, вопрос далеко не праздный. Специалисты рекомендуют включать отопительный агрегат через ИБП. В составе блока схема стабилизации, группа аккумуляторов, зарядное устройство. В случае обрыва ЛЭП, проблем на подстанции или с запуском резервного генератора автономный источник обеспечит стабильную, непрерывную работу котла Навьен в течение нескольких часов (период определяется суммарной емкостью АКБ).
  • При обращении в специализированную организацию нужно уточнять , аттестована ли она производителем котлов Навьен. В противном случае придется столкнуться с рядом проблем, а устранение ошибки 03 обойдется дорого. «Просто мастерская» окупает запасные части как все: в торговых точках, через интернет. А это время и лишние деньги. Что касается подробных инструкций по тестированию и устранению неисправностей котлов Навьен, то производитель снабжает ими только свои сервисные центры. Это значит, что специалисты сторонней организации не смогут выполнить работу действительно качественно.

Неисправности котлов. Котел «Навьен»: ошибка «03». Котел «Навьен»: основные коды ошибок

Сегодня не только жители загородных домов, но и владельцы недвижимости в черте больших городов продолжают пользоваться автономной газовой системой отопления. Это обусловлено положительными особенностями современных приборов, простотой эксплуатации и удобством их монтажа.

Среди огромного ассортимента такой продукции востребованы котлы марки «Навьен», но в работе даже таких устройств могут возникнуть сложности, разобраться с которыми вам помогут коды ошибок. О них и пойдет речь ниже. Несмотря на то что производитель дает довольно длительную гарантию, поломки всё же возможны, они в системе иногда случаются. Но, как показывает практика, при правильном подходе их легко устранить.

Частые неисправности котла

Если в процессе работы оборудования была выдана ошибка «03», котел «Навьен» необходимо попытаться вернуть к нормальному функционированию. Любое оборудование (сюда можно отнести и то, что описывается в статье) рано или поздно становится неисправным. Это может быть связано с неправильным монтажом или несоблюдением правил эксплуатации. Иногда к повреждениям устройств приводит низкое качество теплоносителя.

Для того чтобы пользователь мог определить причину и принять правильное решение, производитель предусмотрел наличие дисплея, на который выводятся коды ошибок. Ниже будут представлены наиболее распространенные неполадки, которые могут возникнуть при эксплуатации. Многие пользователи утверждают, что самая часто встречающаяся ошибка – «03». Котел «Навьен», однако, может выдавать и другие коды. Например, на перегрев оборудования указывает обозначение «01E». Цифра меняется на «02», если уровень теплоносителя оказался слишком низок. Этот же код может указывать на то, что цепь датчика протока оказалась разорвана. Если всё же на дисплее ошибка «03», котел «Навьен» не получает сигнала о пламени. Цифра «04» указывает на то, что возникло ложное сообщение о пламени. В температурном датчике может произойти обрыв цепи, на это указывает ошибка «05».

В системе горячего водоснабжения тоже могут возникнуть определенные сложности, например, цепь датчика может оказаться разорвана, на это указывает ошибка «07». Иногда вентилятор тоже испытывает проблемы в работе, на это указывает ошибка «09», а вот если система дымоудаления вышла из строя, то на дисплее вы увидите цифру «10». Датчик прохода иногда сталкивается с проблемой короткого замыкания, в этом случае ошибка обозначается цифрой «13», а вот замыкание или обрыв цепи датчика, что указывает на неправильное давление воздуха, будет обозначаться цифрой «27». Неисправности платы управления или нарушение в работе всей системы могут обозначаться цифрой «15».

Подробнее об ошибке «03»

Если перед вами возникла проблема, которая выражена в том, что оборудованием выдается ошибка «03», котел «Навьен» должен быть возвращен к нормальному функционированию. Если вы заметили, что на дисплее появилось обозначение «03», можете быть уверены в том, что устройство не получило сигнала о пламени. В качестве причин данной неполадки можно выделить отсутствие подачи газа, а также поломку датчика ионизации. Иногда попросту нет розжига, или кран оказался закрыт. В некоторых случаях заземление устройства неисправно.

Для решения данной задачи необходимо почистить засор на датчике пламени. Если на электроде вы заметили серый налет, то от него необходимо избавиться. Для этого используется мелкая наждачная бумага, с помощью которой необходимо зачистить поверхность.

Рекомендации по устранению некоторых проблем по основным кодам ошибок

Если вы приобрели газовый котел «Навьен», ошибка «03» – это не единственный код, который может быть выдан дисплеем. При появлении того или иного кода необходимо обратиться за помощью к специалистам. Они могут устранить неисправность или проконсультировать потребителя. Однако некоторые владельцы стараются самостоятельно выявить неисправность и привести оборудование в рабочее состояние.

Например, если возникла ошибка «01», то в качестве причины можно рассматривать уменьшение протока или засорение в системе отопления. Иногда на это указывает еще и выход из строя циркуляционного насоса. Для самостоятельного выхода из ситуации необходимо проверить фильтр системы отопления на наличие воздуха. Самым простым решением будет стравливание пробок. Следующим шагом будет проверка работоспособности насоса и катушки на сопротивление. Иногда крыльчатка циркуляционного насоса оказывается повреждена.

Решение проблемы при ошибке «02»

Довольно во многих домах сегодня можно встретить котел «Навьен». Ошибка «03» (как устранить ее, было упомянуто выше), возникает столь же часто, как и ошибка «02». В этом случае из горячего крана может течь теплая вода, которая через несколько секунд изменяется на холодную. На пульте в это время может повыситься температура до максимума, а после резко упасть. Пользователи при этом отмечают, что с системой отопления всё нормально.

Причинами могут выступить:

  • недостаток воды;
  • отказ от работы датчика прохода;
  • завоздушенность системы;
  • отсутствие возможности набрать номинальные обороты циркуляционным насосом.

Иногда отопительный распределительный кран оказывается попросту закрыт. Для решения данной проблемы следует отрегулировать давление, посмотреть сопротивление катушки и стравить воздух из системы. В этой проблеме, как и в вышеописанной, причиной может выступить вышедшая из строя крыльчатка. Перед началом работы отопительного оборудования следует изучить неисправности котла «Навьен», ошибка «03» — это не единственная проблема, которая возникает при функционировании устройства.

Если вы заметили на дисплее обозначение «02», то можно открыть распределительный кран агрегата, а после разобрать корпус датчика. Это позволит прочистить флажок. Специалисты утверждают, что в данном случае проблема может возникнуть из-за воздушной пробки, что наиболее вероятно. Вода в контуре нагревается, но после попадания воздуха температура возрастает до критической, что выдает ошибку «02».

Решение проблемы при ошибке «10»

Иногда котел «Навьен» выдает ошибку «03», но в некоторых случаях вы можете заметить, что на дисплее отобразился код «10». Это может возникнуть из-за нарушения функционирования вентилятора. Трубки могут оказаться повреждены или неправильно подключены. Они должны идти от улитки вентилятора к датчику давления. Иногда к ошибке «10» приводит засорение дымохода. Однако в некоторых случаях сильные порывы ветра могут повлечь то, что котел выдает вышеупомянутую ошибку. Неисправности можно устранить, заменив или отремонтировав вентилятор. Дымоход следует прочистить, но для начала проверить его. Трубки от датчика должны быть подсоединены правильно, важно исключить перегибы, если таковые имеются.

Посторонние шумы без ошибок

Если вы тоже решили приобрести котел «Навьен», ошибка «03», причина которой была упомянута выше, может возникнуть и у вас. Но иногда работа оборудования сопровождается посторонними шумами, что не является нормальным, но дисплей при этом не выдает ошибок.

При включении горячей воды вы можете услышать гудение. Данная ситуация, надо признать, возникает довольно часто. Она обусловлена тем, что теплообменник забивается, это становится следствием использования некачественного теплоносителя. Если вы столкнулись с такой ситуацией, то теплообменник необходимо заменить, но для начала хотя бы просто почистить.

Ошибка «05»

Одним из самых популярных на современном рынке является газовый котел «Навьен», неисправности (ошибка «03» на это может указывать) можно устранить самостоятельно. Например, если на дисплее появилось обозначение «05», то это может указывать на разрыв цепи датчика температуры. Это говорит о том, что между контроллером и датчиком плохой контакт. На этом же отрезке может произойти короткое замыкание.

Потребителю для устранения проблемы необходимо проверить, есть ли сопротивление на цепи от датчика до контроллера. Если вы найдете неисправность, то можно заменить датчик. В качестве альтернативного решения используется метод, при котором следует разъединить, а после вновь соединить разъемы датчика и контроллера. Иногда такой подход помогает.

Проблема с отсутствием горячей воды

Вы можете столкнуться с тем, что котел не поставляет горячую воду. Греет ее для отопления как надо, а вот для горячего водоснабжения не подает. Проблема в этом случае выражена в трехходовом клапане. Ремонтировать или чистить его нет необходимости, деталь следует просто поменять. Эта проблема не является редкой, ведь нормальный срок эксплуатации клапана составляет всего лишь 4 года.

Заключение

При работе оборудования у вас тоже может возникнуть ошибка «03» на котле «Навьен». Что делать в этом случае, вы теперь должны знать, так как ознакомились с информацией, что изложена выше. Но стоит признать, что данные устройства являются экономичными и надежными. Если правильно их эксплуатировать, то сложности возникают довольно редко. А вот решить их при необходимости можно даже без привлечения специалистов сервисной службы.

Неисправности котлов Навьен — коды и ошибки 02, 03, 10 и другие, причины и методы устранения

Особенности конструкции

Устройство котла

Чтобы привлечь внимание покупателей, корейский производитель разработал совершенную конструкцию газового агрегата, свел к минимуму количество поломок и выпустил свой продукт по относительно невысокой цене. Одним из преимуществ газового агрегата считается понятная и подробно расписанная инструкция, что существенно упрощает настройку выбранного режима.

Таких же принципов фирма придерживается и в установке системы электронного управления, в регулировании остальных параметров.

Об универсальности газового котла можно судить по его рабочим способностям:

  1. Схема регулировки с чипом-микропроцессором позволяет и защищать, и сглаживать броски напряжения в сети электропитания. В случае изменений действующих параметров, электронная система способна поддерживать режим для полноценного функционирования всех комплектующих агрегата, что положительно влияет на эксплуатационный срок службы прибора. А также схема регулировки позволяет избежать возможных неисправностей при ложных включениях датчиков. Такая особенность электронной системы имеет особое значение для работы оборудования, учитывая нестабильность напряжения в энергосети и отклонения его в широком диапазоне.
  2. Конструкция газового котла разработана с учетом возможного падения показателя давления воды до 0,1 бар. Это позволяет свести к минимальному показателю блокировочные действия и поломки прибора, что идеально подходит для его монтажа на верхних этажах здания.
  3. Котел Навьен способен нейтрализовать возможные неисправности , вызванные уменьшением давления подачи до 4 мбар, что критично для нормального функционирования многих современных систем, оснащенных электронным управлением.
  4. Благодаря конструктивным особенностям газового прибора Навьен , система отопления не будет промерзать даже во время прекращения подачи газа. Чтобы не допустить включения аварийного режима при понижении температурного режима теплоносителя ниже 5 градусов, а также невозможности произвести поджиг горелки, был предусмотрен встроенный насос для принудительной и непрерывной циркуляции воды.
  5. Есть двойной теплообменник для раздельного нагрева горячей воды и я теплоносител , что весьма удобно (можно по желанию настроить предварительный нагрев воды). Простая в использовании электроника позволяет точно установить подходящий режим.

Принцип работы котла Navien

Принципы работы современных газовых котлов практически одинаковы у всех изготовителей, различия лишь в комплектации оборудования и внутреннем расположении исполнительных механизмов. Схема движения воды в котле показана на рисунках. Котел Navien работает либо на поддержание нужной температуры в СО, когда нагретая вода с первого теплообменника прокачивается циркуляционным насосом по большому кругу, либо в режиме приготовления ГВС. Режим ГВС является приоритетным, это означает, что при необходимости подогрева воды специальный трехходовой клапан переключает циркуляцию на пластинчатый теплообменник ГВС, проток теплоносителя по контуру отопления при этом перекрывается. Сигнал на переключение котла в режим приготовления ГВС поступает от датчика протока, расположенного на гидроузле с краном подпитки.



Виды и причины неисправностей

Неисправности котла Навьен регистрирует автоматика. У каждой ошибки есть код, который выводится на дисплей. Разберем самые распространенные.

01Е. Перегрев. Может случиться из-за засора (проходной канал сужается), либо из-за неполадок циркуляционного насоса.

02. Низкий уровень теплоносителя, повреждение измерительного устройства. В первом случае завоздушена система. 02 также может свидетельствовать о поломке крыльчатки насоса, закрытом положении распределительного клапана, неисправности датчика протока.

03Е. Проблемы с горелкой: нет сигнала о пламени (виды газовых горелок для котлов отопления). Ошибка появляется, если нет подачи газа, не срабатывает розжиг, закрыт газовый кран, не работает датчик ионизации, а также, если отсутствует правильное заземление.

04Е – ложный сигнал о наличии огня или короткое замыкание в цепи датчика.

05Е-08Е. Нарушение цепи в измерителе температуры теплоносителя. Возможно повреждение контакта между датчиком и контроллером или короткое замыкание в этой зоне.

09Е – поломка вентилятора.

10Е – задымление. Тоже случается из-за проблем вентилятора (либо при плохом контакте датчика с вентилятором). Причиной может быть также засор дымохода или ветер в трубе (как правильно сделать дымоход для газового котла).

12Е – погас огонь в камере сгорания.

13Е – короткое замыкание в измерителе протока.

14Е – прекращена подача газа.

15Е – проблемы с платой управления.

16Е – перегрев.

17Е – неполадка DIP- переключателя.

18Е – перегрев устройства дымоудаления.

Рекомендуем:   Как сделать балкон в частном доме: типы конструкций, описание, дизайн, красивые идеи

27Е – проблемы датчика воздушного давления.

Если котел шумит при работе, а ошибка на дисплее не высвечивается, причина может быть в накипи, затрудняющей проток теплоносителя. Котел шумит при перегреве, вскипании воды либо при плохом качестве теплоносителя.

Частая неисправность котла газового двухконтурного настенного Навьен – выход из строя крана-трехходовки (что такое котлы газовые для отопления дома настенные двухконтурные). Это происходит, в частности, когда закончился срок службы крана (обычно 4 года). В этом случае может пропасть горячая вода в контуре ГВС.

Инструкция по эксплуатации

Эксплуатация газовых котлов Navien производится в автоматическом режиме, при котором участие человека минимально.

От владельца требуется только наблюдение за показаниями на дисплее и своевременная реакция на появление кода ошибки.

Кроме того, пользователь определяет режим работы — летний или зимний :

  • Летний режим определяется только нагревом ГВС.
  • Зимний режим запускает систему отопления одновременно с подачей ГВС.

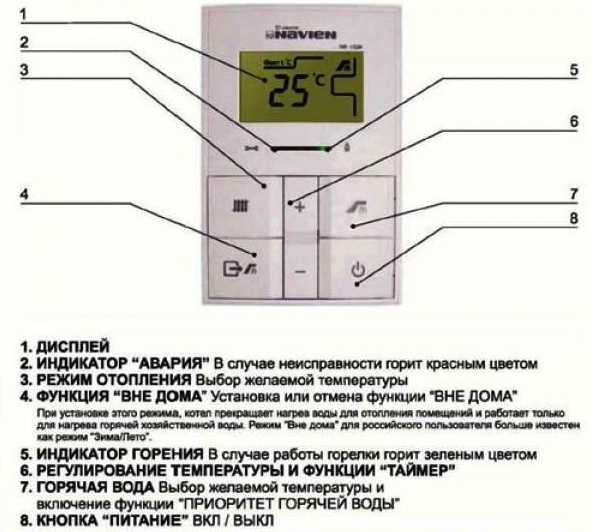

На дисплее имеется кнопка с соответствующей пиктограммой (обозначение снежинки или солнышка) .

Если требуется настроить температуру ОВ или иные параметры системы отопления, должен быть включен зимний режим функционирования. Регулировка температуры ОВ производится при мигающем значке радиатора.

Если он горит ровно, дисплей показывает существующую температуру . Нажав на кнопку «радиатор», чтобы значок замигал, нажимают на кнопки «+» или «-», чтобы изменить заданную температуру теплоносителя.

Значок перестает мигать через некоторое время (несколько секунд), а котел начнет греть или охлаждать теплоноситель в соответствии с полученными указаниями.

Запуск самодиагностики

Система самодиагностики котлов Navien функционирует постоянно и в отдельном запуске не нуждается.

Вероятность отказа того или иного узла существует в любое время, поэтому датчики подают сигналы о состоянии определенных элементов в режиме 24/7, не останавливаясь никогда.

Если датчик по каким-либо причинам прекращает работать, на дисплее тотчас загорается соответствующий код ошибки. Это важная функция, способствующая сохранению работоспособности и своевременному устранению возникших неполадок .

Причины неисправностей и их устранение


Чтобы понять, как устранять ту или иную неполадку в газовом агрегате, необходимо знать причины возникновения неисправностей:

  1. Код 01E свидетельствует о повышении температурного режима в приборе. Это возможно из-за засора в протоках, что спровоцировало их сужение, либо возникли проблемы с циркуляционным насосом.
  2. Код 02E свидетельствует о наличие воздуха, о недостаточном количестве воды, повреждении крыльчатки в циркуляционном насосе, закрытом распределительном клапане, либо датчик протока пришел в негодность.
  3. Код 03E высвечивается в результате проблем с датчиком ионизации, отсутствием подачи газа, розжига, при закрытом кране, при неправильном заземлении котла.
  4. Код 05E указывает на плохой контакт между датчиком температуры и контроллером, либо о наличии короткого замыкания на том же участке.
  5. Код 10E отображается на экране в случае выхода из строя вентилятора, а также при неправильном присоединении трубок датчика непосредственно к вентилятору. Помимо этого, засоренный дымоход, сильный порыв ветра также могут стать причинами неисправностей прибора.
  6. Код 11E , как правило, высвечивается на котлах европейского производства (с соответствующими датчиками).
  7. Код 13E указывает на короткое замыкание в измерителе протока отопительной воды.
  8. Возникновение шума и гула возможно при плохом теплоносителе.
  9. Причиной отсутствия горячей воды является клапан , который пришел в негодность. Оптимальный срок службы клапана 4 года.

Как устранить:

  1. Ошибка 01E: тщательно осмотреть крыльчатку в циркуляционном насосе, для обнаружения различных неполадок; проверить сопротивление в самой катушке насоса; исследовать систему отопления на наличие воздуха (излишнее спустить).
  2. Ошибка 02E: спустить воздух; проверить давление, сопротивление в катушке; не произошло ли замыкание; открыть клапан (распределительный); в измерителе протока проверить сопротивление; снять корпус датчика и почистить флажок.
  3. Ошибка 03E: вычистить датчик пламени от мусора (чтобы избавиться от серого налета на электроде можно воспользоваться мелкозернистой наждачной бумагой).
  4. Ошибка 05E: исследовать цепь от контроллера до датчика. Если имеются неполадки, датчик следует заменить на новый. Разъемы измерителя и контроллера нужно сначала рассоединить, а затем соединить.
  5. Ошибка 10E: отремонтировать вентилятор либо заменить его; проверить соединения на трубках измерительного прибора; вычистить дымоход от всевозможного мусора.
  6. Ошибка 13E: произвести замену датчика.

Избавиться от шума и гула можно, если разобрать изделие и прочистить теплообменник. Если проблема не решается, то деталь подлежит замене. Осмотреть краны, они должны быть открыты максимально. Уменьшить температуру воды.

Рекомендации по эксплуатации и ремонту

  1. Чтобы оборудование долго и продуктивно работало можно установить стабилизатор напряжения, фильтры (газовый и водяной), магнитный либо полифосфатный преобразователь воды и т. д.
  2. Устанавливать газовый котел нужно строго в соответствии с требованиями , указанными в паспорте.
  3. Для устранения причин неисправностей нужно внимательно изучить инструкцию и действовать согласно ей.
Рекомендуем:   Отопление загородного дома: обзор вариантов решения отопительной проблемы

Почему падает давление

Причиной падения давления воды в системе может быть только протечка. При этом, она может быть как в самом котле, так и вне его — в трубопроводах, радиаторах и т.д.

Необходимо открыть вентиль подпитки, запустить котел и тщательно осмотреть всю систему, шаг за шагом. Если протечек не найдено, надо осмотреть котел. В поисках причины следует руководствоваться скоростью падения давления.

Возможно, вода уходит в расширительный бак, в котором порвалась мембрана. Другой причиной может стать износ предохранительного клапана. Если он соединен с канализацией, то протечка будет незаметна.

ОБРАТИТЕ ВНИМАНИЕ! В любом случае, падение давления свидетельствует о том, что она куда-то уходит. Отыскать протечку необходимо, иначе возможно намокание и разрушение конструкций дома.

Причины роста давления

Возрастание давления в котле прежде всего демонстрирует предохранительный клапан, который начинает стравливать излишки. Данная проблема нередко вводит в недоумение даже опытных специалистов.

Причина кроется во вторичном теплобменнике. Горячая вода нагревается от уже нагретой ОВ, получая энергию в пластинчатом вторичном теплообменнике. Обе жидкости обмениваются тепловой энергией, не смешиваясь между собой.

Но, если возникает свищ, позволяющий воде из системы ГВС проникать в систему отопления, давление станет повышаться, стремиться уравновеситься с более высоким давлением бытовой горячей воды.

При возникновении подобной проблемы следует заменить вторичный теплообменник, поскольку ремонт его сложен и малоэффективен.

Проблемы включения

Причин возникновения подобной неисправности может быть несколько :

  • Отсутствует напряжение в сети (или слишком сильно уменьшилось, стало меньше 150 В).
  • Нет газа.
  • Котел заблокирован системой защиты, включившейся из-за появления критической ошибки (перегрев свыше 98°).

Возможно возникновение и других причин отказа . Прежде всего, следует проверить напряжение в сети.

Котел способен компенсировать колебания до 30%, но, при более значительных изменениях, он просто не запустится. Решить вопрос можно, используя отдельную розетку и установив стабилизатор.

Если все возможные причины проверены и устранены, а котел продолжает безмолвствовать, следует пригласить мастера . Возможно, причиной стал отказ блока управления, пробой или иная серьезная неполадка.

Предпринимать попытки самостоятельно решить вопрос не следует, это может стать причиной окончательного разрушения агрегата.

Долго не запускается

Запуск котла производится при достижении определенных условий. Если температура или давление воды (ОВ, ГВС) находятся в заданном диапазоне, запуск нагрева не будет происходить до момента остывания .

Возможной причиной также может стать частичное засорение фильтра воды, замедляющего прохождение потока и изменяющего режим циркуляции. Возможны затруднения работы циркуляционного насоса, забитого известковыми отложениями или мелким мусором.

Что делать, если подтекает атмосферник?

У модельного ряда «Atmo» с открытой (атмосферной) горелкой первичный теплообменник изготовлен из меди.

Появление течи практически всегда связано с его разрушением. Приобретение нового теплообменника — задача непростая и дорогостоящая, поэтому чаще всего вопрос решается пайкой свища .

Для выполнения ремонта следует обратиться к мастеру из сервисного центра, так как для этого требуется квалифицированный специалист, способный демонтировать узел, отыскать возникший свищ, качественно запаять его, попутно промыть теплообменник и установить на место без повреждений.

Работа сложная и требующая участия подготовленного человека.

Быстрый набор и быстрое остывание

Причиной этой довольно сложной ошибки газового котла Навьен зачастую является поломка или дефект системы отопления. Можно попытаться оптимизировать ситуацию, отрегулировав обороты циркуляционного насоса, или проверив контур на наличие воздушных скоплений. Отдельно проводится проверка фильтра и просветов теплообменника.

Бывают ситуации, когда приходится менять теплоноситель.

Вышла из строя плата управления

Эту непростую для точного диагностирования ошибку обозначают кодом 15E. Понять, как работает плата управления, не имея специального образования, практически нереально. Самый правильный алгоритм действий в такой ситуации – пригласить специалиста, способного методом тестирования определить и устранить причины возникшей проблемы.

Место проведение ремонта газового котла Навьен выбирается мастером: в особо сложных случаях приходится перевозить котел в сервисный центр. Во избежание возникновения проблем этого типа настоятельно рекомендуется оснащать питающие сети котла Навьен стабилизатором напряжения.

Обзор менее частых ошибок

Мы перечислили коды ошибок, которые чаще остальных беспокоят пользователей. Но есть и другие обозначения, которые свидетельствуют о нарушениях в работе газовых котлов Навьен и потенциальном ремонте.

11 – сбой в рабочих параметрах уровня воды или давления. Эта ошибка появляется на дисплеях котлов с автоматической подпиткой. Для исправления нужно отключить систему, проверить работоспособность клапана заполнения водой, удалить остатки воды в сливе насоса, переподключить насос и перезапустить систему. Если не помогло – вызвать техническую службу.

Рекомендуем:   Как включить газовый котел: подробная инструкция по запуску настенных и напольных моделей старого и нового образца после длительного или кратковременного перерыва, отключения газа или света

12 – отсутствие пламени. Причин множество, и действовать рекомендуем как при ошибках 03-04. Для начала проверьте, не перекрыты ли газовые краны, поступает ли электропитание и все ли в порядке с заземлением.

15 – неполадки с платой управления. Если она не реагирует на подачу электропитания, то требует ремонта или замены.

16 – перегрев системы, причем перегреться может любой из узлов: двигатель вентилятора, теплообменник, двигатель насоса. Что можно сделать самостоятельно: прочистить фильтры и теплообменник, поменять термостат. После получасового «отдыха» агрегат можно перезапустить – скорее всего, он заработает.

17 – ошибки, связанные с DIP-переключателем. Нужно исправить настройки платы управления и перезапустить котел.

27 – поломка датчика давления. Если нет засора, нужно проверить исправность датчика и вентилятора, а затем заменить вышедшую из строя деталь.

30 – перегрев дымового термостата. Необходимо отключить котел, дать ему остыть в течение 30 минут, затем перезапустить. Если не работает – проверить вентилятор и датчик давления воздуха, прочистить дымоход.

93 – сломалась кнопка «вкл./выкл.». Ее следует заменить своими силами или вызвать специалиста.

Многие проблемы решаются самостоятельно, поэтому производитель и дает краткие инструкции по разрешению внештатных ситуаций.

Но если дело касается сложного ремонта или замены, лучше отремонтировать агрегат в сервисном центре, с последующей гарантией на новые запчасти

Если на дисплее появляется неизвестный код ошибки газовой колонки или напольной модели Navien, также необходимо связаться со специалистами.

Важные нюансы при ремонте

При ремонте котла необходимо знать, как нужно заполнять теплоноситель после слива. Перед повторной заправкой следует перекрыть газ и обесточить оборудование. Нужно проверить, в каком положении находятся распределительные и запорные вентили и максимально их открыть.

Подпиточный кран, который располагается внизу аппарата, нужно повернуть налево. Когда отметка манометра будет равна 1,2-2 бар, кран закрывают. Если аварийный индикатор начнет работать, стоит слить воду и повторить процедуру.

Очередная неисправность котла, решение проблемы :


Чтобы прибор работал долго и исправно , можно приобрести стабилизатор напряжения, водяной и газовый фильтр, а также полифосфатный или магнитный преобразователь воды. Не нужно забывать о том, что монтаж оборудования необходимо проводить в соответствии с требованиями производителя. Прежде чем устранять поломку, надо ознакомиться с классификацией кодов неполадок и посмотреть, что может означать конкретная ошибка. При ремонте важно изучить инструкцию и следовать указанной в ней информации.

Газовые котлы Навьен — это отличный вариант как для частного дома, так и для городской квартиры. В случае поломок очень важно своевременно диагностировать и устранить проблему. При серьезных неисправностях лучше всего доверить работу специалисту.

Правила эксплуатации и своевременного технического обслуживания

Приобретая газовый агрегат для обогрева своей квартиры, частного дома, следует помнить, что современные устройства относятся к разряду сложных, высокотехнологичных, насыщенных автоматикой и защитными системами. Поэтому, чтобы продлить срок службы котла и не допустить его преждевременного выхода из строя, необходимо соблюдать определенные правила эксплуатации.

  1. Во-первых, это монтаж в соответствии с установленными требованиями, по схеме, рекомендуемой производителем, а не на основании советов знакомого мастера.
  2. Во-вторых, это качественные материалы и узлы: экономия на данном этапе грозит перерасти в финансовые затраты на ремонт котла в будущем.
  3. В-третьих, это тщательная проверка состояния датчиков, дымохода, подачи воды/газа перед запуском котла. Осмотр и очистку основных узлов нужно производить регулярно, а не от случая к случаю.

Вероятные причины неполадок подскажет автоматика, отображая на дисплее кодированные сообщения. Опыт свидетельствует, что выполнение данных рекомендаций поможет избежать вероятных серьезных поломок, отказов, а значит, владельцам не придется узнать, какие у котла Navienace типичные неисправности и что потребуется для их устранения.

Полезное видео

В данном разделе вы ознакомитесь с тем, как включить или устранить те или иные ошибки вашего котла (напольного) своими руками, а также что делать если он не включается + схема подключения:

Выводы и полезное видео по теме

Расшифровка ошибки 02:

Ошибка 03 и как ее устранить:

Как разобрать агрегат и почистить теплообменник:

Система самодиагностики котлов Навьен – верный помощник даже неопытному пользователю, мало понимающему в технических тонкостях. Благодаря кодам ошибок можно быстро справиться с остановкой агрегата, а значит, сохранить в доме тепло.

Рекомендуем перед началом эксплуатации ознакомиться не только с конструкцией и техническими характеристиками газового котла, но и с таблицей кодов, заботливо предоставленной производителем.

Как устранить ошибки на котлах Навьен — ремонт неисправностей

Котлоагрегаты Навьен справедливо завоевали популярность у потребителей благодаря хорошим техническо-экономическим показателям, простой эксплуатацией и легкому монтажу. Тем не менее им присущи сбои и неисправности, как и любым другим отопительным изделиям, работающим в сложных температурных условиях. Отличие в том, что эта модель агрегата имеет современную систему диагностики, а вероятность нарушений работы оборудования практически нулевая благодаря высокому качеству агрегата. И даже если сбой произойдет, то система подскажет, что неисправно и как это быстро устранить.

Основные причины неполадок котлов Навьен

Сбои можно классифицировать в трех вероятных областях:

  • Контур теплоносителя;
  • розжиг, когда не функционирует пьезоподжиг;
  • газовая сеть, когда нет доступа газа на горелку.

Прежде, чем планировать посещение сервисного центра, потребителю рекомендуется выполнить включение системы диагностики, попробовать самостоятельно проанализировать возможные источники сбоя и оценить стоимость ремонта. Например, сбой сигнала по уровню пламени в пьезозапальнике, скорее всего вызван неисправностью датчика ионизации.

Также аналогичный сбой может быть из-за нулевого давления газа в системе, когда ошибочно закрыт подающий вентиль, а также при неисправности заземляющего контура. В качестве алгоритма исправления вышеуказанного сбоя рекомендуют начать с осмотра датчика по факелу, он должен находиться в чистом состоянии, без отложений и грязи.

Если состояние не отвечает норме, его очищают и повторно проверяют работоспособность методом пуска котла. Также контролируют состояние газового крана и заземления. Практика доказывает, что многие ошибки устраняются пользователями с помощью нехитрых манипуляций без вызова представителя сервиса и расходов на ремонт.

Важно! Перед тем, как устранять поломки, первое, что надо делать — самостоятельно изучить все коды сбоев, а второе — сопоставить найденную ошибку с паспортной классификацией производителя.

Основные коды ошибок

Современные котлы имеют ЖК-панель управления тепловыми процессами котлоагрегата с системой диагностики, которая анализирует по датчикам давления, температуры и пламени состояние агрегата, определяет его неисправности и высвечивает результаты на дисплее. Большинство сбоев вызваны неправильной установкой и эксплуатацией котла, а также низкорежимными параметрами работы основных инженерных сетей: водопровод, газовая магистраль, районные электрические сети.

Нарушения циркуляции теплоносителя «02»

Ошибка «02» появляется, когда из крана горячей воды идет теплая вода буквально пару секунд, а затем сразу холодная, хотя на рабочем пульте показывается максимальная температура ГВС, при этом температура отопления, находится в норме.
Котел Навьен ошибка 02:

  • Завоздушенная сеть отопительного контура;
  • низкий уровень воды;
  • насос циркуляции не способен выйти на режим из-за повреждения рабочего колеса;
  • не функционирует датчик по давлению в подаче теплоносителя;
  • перекрыт кран на коллекторе в распредсетьотопления;
  • недопустимое давление в сети ниже 1.2-1.5 бара;
  • неисправность платы блока автоматики.

Последствия нарушения циркуляции — горячий теплоноситель не двигается по системе трубопроводов.

Обратите внимание! Причины сбоя котла Navien ошибка 02: забиты фильтры очистки воды, обледенение участка труб, закрытые разводящие вентиля по периметру сети, завоздушивание насоса. Этот сбой для котла значит больше, чем все остальные.

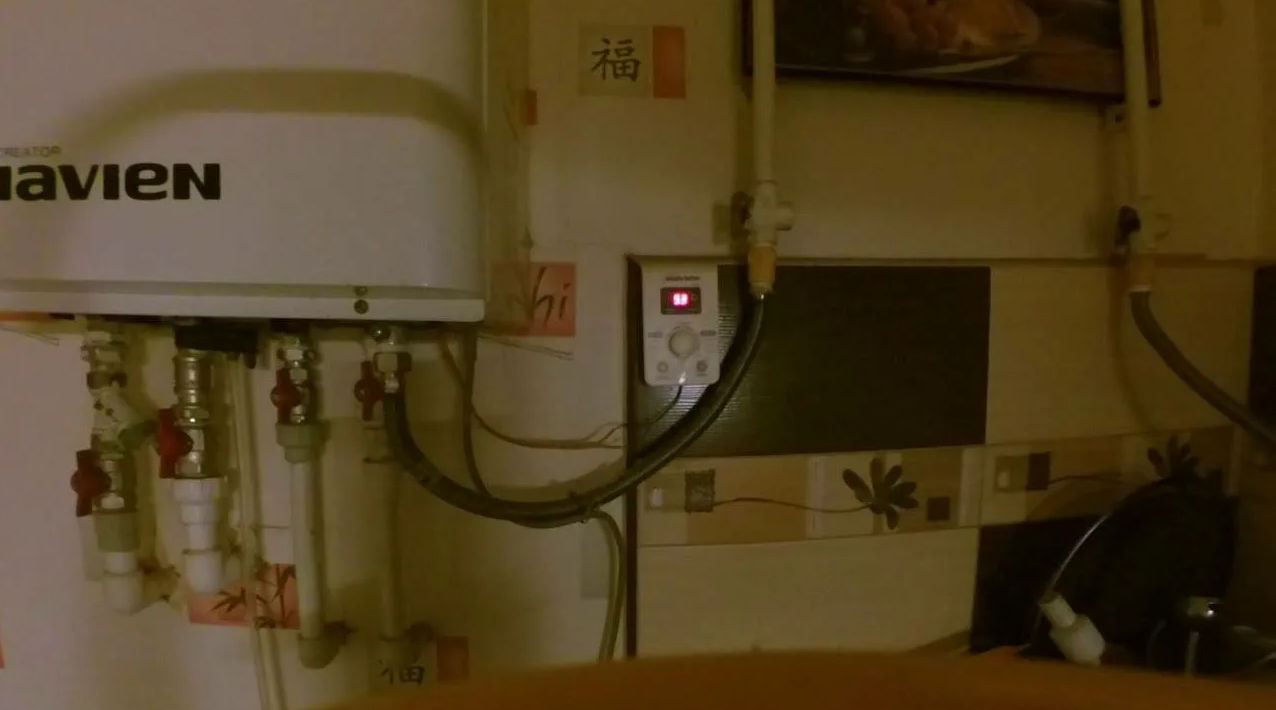

Отсутствие факел на горелке «03»

Этот сбой на агрегате Navien проявляется при некачественном пульсирующем горении или когда управленческий блок не получает информацию от датчика по факелу.

В агрегатах этого бренда наличие факела определяется особым устройством — электродом ионизации. Работа автоматики безопасности настроена на постоянную проверку присутствия факела после подачи газа. Прерывистое горение может вызвать нестабильная подача дутьевого воздуха из-за большой скорости работы воздушного вентилятора. Возможны также дефекты на шлангах, проложенных от турбины к APS.

Котел Навьен ошибка 03, последствия:

  • Неудачные варианты розжига;
  • сразу после растопки — факел тухнет.

Для того, чтобы исправить код, предварительно убеждаются в качестве соединений электрода и платы блока управления. Также проверяют заземления элементов агрегата и чистоту первичных датчиков. Если в ходе тестирования не получится нормализовать функционирование котлоагрегата, нужна будет диагностика или замена котловой платы.

Обрыв датчика температуры

Ошибка «05» возникает, если нет связи датчика температуры с блоком управления. Программа срабатывает на защиту, когда температура в сети отопления падает ниже +14 С. Данную ошибку может вызвать влажность на электроконтактах датчика и платы. Также нужно проверить сопротивление проводки и при неудовлетворительных результатах рекомендуется выполнить замену датчика NTC водяного контура отопления. База для проверки принимается в виде штатных рабочих параметров. Особое внимание уделяют проводам схемы, контролируя их простейшим омметром.

Сбой «06» показывается на экране, когда обнаруживается короткое замыкание в сети датчика Т, который выдает сигнал, аналогичный при Т выше 120 С, измеряют сопротивление в сети датчика, которое при 20 С составляет 10,3 кОм, а при 50 С 3,5кОм. Когда измеренные данные не отвечают этим параметрам, потребуется замена первичных приборов или электроплаты контроллера.

Обратите внимание! Ошибка «07» показывает обрыв цепи Т-датчика, но уже в системе ГВС. Аналогичный сбой возможен из-за некачественного подсоединения контактов датчика, исправление возможно по методике, описанной выше.

Сбой работы вентилятора «09»

Сбой устраняют на плате, проверяют качество выполнения соединения красного и черного проводов устройства и параметры переменного электрического тока — от 100.0 до 220.0 В. Если они в норме, а производительность вентилятора низкая, то рекомендуют его заменить.

Условия проявления ошибки:

  1. Низкая скорость вентилятора ниже 400 об/мин на протяжении не менее 3 сек, розжиг будет заблокирован программой защиты.
  2. Если при горении скорость вентиляции упадет до 400.0 об/мин и продержится в течении 10 сек, на панели появится ошибка 09.
  3. Через 31 сек после сбоя программа вновь проверяет работу дутьевого устройства и если скорость вернется в норму — сбой самоудалится.
  4. Если при отключенном аппарате программа определяет частоту вращения с показателем 2000.0 об/мин, это свидетельствует о коротком замыкании в схеме симистора. Такой сбой требует замены вентилятора или замены платы.

Нарушение системы дымоудаления «010»

Данная ошибка вызывается сбоем системы удаления дымовых газов из котлоагрегата. Для их выхода из котла в нем создается режим допустимой тяги с помощью дымососа, которая контролируется пультом управления.
Причины сбоя 010:

  • засорение внутренней поверхности дымовыводящей системы;
  • нулевая тяга;
  • неправильное подключения датчиков к дымососу не позволит правильно работать блоку управления;
  • высокое внутреннее сопротивление в трубе из-за сильного ветра, засорение по ходу движения уходящих газов или обледенение дымохода;
  • низкое напряжение (1.7 В) APS на выходе;
  • неправильное подключение шлангов к APS-датчику;
    произошел перегиб шлангов.

Проблема с датчиком протока  «13»

Обратите внимание! Эта ошибка типичная для платы управленческого блока из-за короткого замыкания в цепи первичного прибора давления. Для исправления его нужно протестировать и при обнаружении неисправности подвергают замене. Также тестируют проводку, иногда причина кроется в плате управления.

Причиной может стать прикипание датчика в системе отопления. Его проверяют после отключения котла прозвонкой линий первичного устройства, при этом сопротивление измерять не нужно. Если линии прозваниваются, потребуется открыть корпус и обратить внимание на положение флажка, при работающем котле нужно отпустить флажок.

Сигнал срабатывает после выключения насоса для циркуляции сетевой воды, датчик давления в течение 15 сек отправляет сигнал на плату блока. После того, как сбой будет устранен, ошибка аннулируется ручным способом через кнопку Stand-by.

Дополнительная таблица кодов

Вышеперечисленные виды сбоев наиболее частные в практике эксплуатации котлоагрегата, хотя всех кодов намного больше.

Код неисправности Описание ошибки
15 Неисправность платы блока управления, необходимо тестирование, текущий ремонт или замена платы.
16 Высокая температура котловой воды во внутреннем контуре агрегата из-за плохой циркуляции, загрязнение внутренних поверхностей нагрева теплообменника отложениями и накипь. Предельная температура срабатывания — 98 С, отключение сигнализации 83 С.
27 Нарушение целостности провода в схеме по замеру давления воздуха перед горелкой.

Устранение ошибки по кодам

Многие ошибки Навьен пользователи могут устранить самостоятельно.

Инструкция по ремонту газового котла Навьен:

  1. Код «01» это внутреннее засорение прохода контура отопления. Самый доступный способ устранения спустить скопившийся воздух из труб. После чего выполняют визуальную проверку насоса рабочего колеса и замеряют сопротивление обмотки электродвигателя.
  2. При «02» тестируют систему циркуляции контура ГВС, контролируют состояние запорных вентилей, подпитывают сеть до рабочего давления.
  3. При коде «03» требуется убедиться в наличии рабочих параметров газа в магистрали, проверить поверхность датчика ионизации и выполнить очистку в случае загрязнения. Проверить расстояние между электродами пьезорозжига 3.5-4.5 мм и выполнить регулировку агрегата на DIP-переключателе.
  4. Для устранения кодировки «05» зачищают контакты, а также пробуют несколько раз выполнить подключение/отключение датчика.
  5. Для кода «10» необходимо выполнить ремонт или замену дутьевого устройства котла Навьен, прочистить дымоход. Также проверяют правильное подключение трубок от датчика к всасывающему патрубку дымососа и наличие перегибов в них.

Советы и рекомендации по эксплуатации

Алгоритм настройки теплопроизводительности установки зависит от типа газогорелочного устройства. Агрегаты с электронным управлением — по заданному режиму включается термостат, который работает в блоке с комнатным термодатчиком. Регулировка выполняется автоматически, термометр следит за температурой внутри комнаты.

После того, как она опускается ниже установленного предела, термостат отправляет сигнал на запуск горелочного устройства либо через клапан регулятор увеличивает расход газа. Обычно термостат контролирует режим в одной комнате, но если запорные устройства установить перед каждым нагревательным прибором, температура будет контролироваться во всех. Настройка горелки допускается вручную через газовый клапан, что особо важно для агрегатов атмосферного типа с открытыми топками. Изменение режима выполняется в меню на панели управления.

Алгоритм настройки котла через серверное меню:

  1. Открывают краны на отопительных устройствах, например, батареях.
  2. Выставляют максимальное значение на комнатном термостате.
    Горелка будет отключена, когда Т превысит на 5 С установленное значение. Теплоноситель охлаждают до 30С.
  3. Нажимают Mode на ЖК-блоке, чтобы показывать ход настройки. При появлении на дисплее «0», устанавливают значение «35» через клавиши «+» и «−».
  4. При появлении на мониторе d. 0, вводят номер строки с использованием «+» и «−». Установка получит автоматическое согласование.
  5. Возвращаются в начало меню через Mode.
  6. Контролируют пламя в топке и рост температуры.

Дополнительная информация. При неправильной настройке мощности агрегата возникает губительная цикличность, когда горелочное устройство начинает часто включатся/отключатся, при этом батареи не успевают нагреваться. Данное нарушение чрезмерно изнашивает элементы котельного оборудования. Кроме того вызывает перерасход газа, в связи с чем падает эффективность работы агрегата и общий КПД системы.

Устраняют цикличность 2-мя способами:

  1. Уменьшают факел горелки.
  2. Увеличивают нагрузку теплоснабжением, устанавливая в схеме дополнительные приборы отопления.

Производитель котла путем изучения всех возможных вариантов сбоя газового котла Навьен выпустил инструкцию по ремонту, которая индивидуальна для модели котла, его конструкции, навесной или напольной, а также блока управления. Современные котлы выпускаются с надежной системой диагностики, которая не только определит ошибку, но и предложит варианты исправления.

19 ошибок котлов Навьен: как найти и устранить

Корейские газовые котлоагрегаты Навьен характеризуются высочайшей степенью надежности. Они работают на протяжении многих лет, не утруждая собственников поломками.

Это подтверждается пользовательскими отзывами и выводами специалистами теплоэнергетиками, которые можно найти в интернете в открытом доступе. Неисправности котлов Навьен встречаются довольно редко.

Данная модификация отопительных агрегатов обладает хорошей программной диагностикой, поэтому для пользователя не составит трудности разобраться в причинах сбоев и понять, что делать по их устранению.

Причины неисправностей котлов Навьен

Любые неисправности котлов Navien, которые находятся на гарантийном обслуживании, должны выполняться сервисной организаций.

До посещения сервисной организации, потребителю нужно включить систему диагностики, выполнить анализ вероятные причины сбоя и оценить возможность ремонта.

Коды ошибок в котлоагрегатах Навьен классифицируют по 3-м конструктивным элементам:

  • утечки в контуре отопления;
  • не работает система розжига;
  • низкие параметры в газовой сети.

Не все ошибки требуют участие сервисных специалистов. Например, отсутствие факела в пьезозапальнике, может быть вызван сбоем первичного датчика по пламени, нулевым давлением газового топлива в магистрали, когда по ошибке закрыт головной вентиль или в случае неисправности контура заземления.

Поэтому устранения сбоя начинают с осмотра первичного датчика, который должен быть в чистом виде и без повреждений. После очистки поверхности первичного датчика повторно проводят проверку работы котла.

Самодиагностика котлов Навьен

Система самодиагностики ориентирует пользователя на своевременное определение неисправности в Навьен. Электронный блок опрашивает все датчики, анализирует полученные данные, и выдает критические сбои на ЖК-дисплей в виде цифровых символов. Практическое руководство по устранению поломок дано в технической документации.

У новейших цифровых модификаций монитор размещен на пульте управления. Коды отлично просматриваются даже в темное время суток, вследствие наличия яркой разноцветной ЛЭД подсветки.

У разных котлоагрегатов Навьен информация представлена как цифровыми, так и буквенно-цифровыми символами. Разницы между сбоем «10» и «Е10» абсолютно никакой нет.

Коды ошибок и как их исправить

Рассмотрим наиболее частые ошибки на видео. За это большое спасибо каналу Ремонт-31.

Ошибка  03

Ошибка 02

Ошибка 10

Автоматизированные комплексы самодиагностики, в сочетании с защитными системами котла, предотвращают самые серьезные поломки практически на первоначальной стадии. Выявляя ту или иную неисправность, программа выключает котел и выводит код на ЖК-дисплей.

Наиболее часто встречающиеся сбои котлов Навьен:

  • E01 говорит о перегреве теплоносителя в котлоагрегате. Для атмосферных моделей ATMO — не функционирует электронасос, поскольку в этих модификациях не существует датчика потока греющей среды, поэтому потребуется заменить насос. Предварительно нужно проконтролировать работу отопительной системы на завоздушенность и присутствие загрязненности в фильтре, установленного перед котлоагрегатом.
  • E02 свидетельствует об ошибке циркуляции сетевой воды. Ошибка 02 на котле Навьен устраняют путем проверки контура на утечку. Давление в сети устанавливают от 1 до 2 бар, при необходимости сеть нужно подпитать. Проверяют работу запорной арматуры и трехходового клапана, возможно, они перекрыты. Проверяют работу датчика потока. Если после этих процедур неисправность не устранена, необходима замена платы.
  • E03 говорит об отсутствие электросигнала по присутствию пламени в топке или обрыве линии первичного датчика. В котле Навьен ошибку 03 проверяют в смотровом окошке на фактическое присутствие факела. Если его нет, проверяют электросопротивление катушек на отсекателе газовой линии. Контролируют присутствие искры на системе электронного розжига и давление газа перед котлоагрегатом. Возможен отрыв факела из-за большого объема воздуха, подаваемого вентилятором.
  • E04, ложное срабатывание по пламени в горелке. Ошибка 04 на котле Навьен возможна из-за неплотности газового клапана-отсекателя или искра от системы розжига поступает на датчик пламени. Потребуется замена электродного блока. Если после этого неисправность будет не устранена, потребуется замена платы. Предварительно потребуется проверить заземление в котле с предельным показателем по сопротивлению не менее 4 Ом.
  • Е05, ошибка 05 — обрыв в линии температурного датчика обратки либо ее температура менее 14 С. Перед проведением ремонта проверяют влажность на соединении датчика.
  • Е06, ошибка 06 — КЗ в линии температурного датчика обратки либо температура ее выше 120 С. Проверяют электросопротивление датчика: 20 С — 10.0 кОм, а 50 С — 3.6 кОм. Если значение не соответствует норме, потребуется замена датчика.
  • Е07, нарушение в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
  • Е08, КЗ в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
  • Е09, ошибка 09 — сбой в работе вентилятора. Потребуется проконтролировать поступающее напряжение на плате в зонах включения черного и красного проводников. Если параметры напряжения в норме, но скоростной режим вращения низкий менее 420 об/мин, необходимо заменить электровентилятор, поскольку розжиг выполняться не будет. Если скорость электровентилятора 2100 об/мин. а сбой не устраняется, скорее всего, в линии симистора существует КЗ, необходимо заменить электронную плату.
  • Е010, ошибка 10 подтверждает сбой в схеме дымоотвода из-за засорения дымоотводящих каналов. Требуется осмотр и очистка дымохода, и обратить внимание на воздушную решетку для забора воздуха, не забита ли она инородными средствами.

Обзор менее частых ошибок

Существуют и другие менее распространенные сбои, которые говорят о сбоях в работе котлоагрегатов Навьен и необходимости проведения ремонта:

  • Е011, нарушение установленных параметров по уровню или давлению среды в нагревательном контуре. Этот сбой проявляется на ЖК-дисплее агрегата с автоматической системой подпитывания контура водой. Для устранения поломки необходимо отсоединить систему отопления, диагностировать функциональность клапана подпитки водой, слить остаточную воду в сливе электронасоса, переподключить его и запустить вновь котел.
  • Е012, ошибка 12 — нет пламени в топке котла. Причин может быть много, алгоритм устранения рекомендуется применять, как при ошибках Е003-Е004. Предварительно проверяют, не перекрыт ли главный газовый кран, есть напряжение в линии питания котла и надежно ли система заземления.
  • Е013, ошибка 13 характеризует КЗ в линии или нет подачи питания датчика протока контура отопления.
  • Е015, ошибка 15 — нарушение в функционировании платы управления. В том случае, когда не отклика на поступление электроэнергии, потребуется ремонт либо замена.
  • Е016, ошибка 16 говорит о перегреве элемента в системе. Перегреваться может какой угодно узел: электродвигатель дутьевого вентилятора, теплообменный аппарат, электродвигатель центробежного насоса. Самостоятельно можно почистить установленный фильтр перед котлом, теплообменный аппарат и заменить термостат.
  • Е017, сбой, вызван DIP-переключателем, потребуется скорректировать опции управляющей платы и перезапустить котлоагрегат.
  • Е027, ошибка 27- сбой первичного датчика давления. Проверяют засор, слаженность работы датчика и дутьевого вентилятора. При обнаружении поломки заменяют неисправную деталь.
  • Е030, излишний нагрев дымового термостата. Нужно выключить котлоагрегат, предоставить время для его охлаждения не менее 30 мин, после чего перезапускают агрегат. Если сбой не устранен — проверяют дутьевой вентилятор и первичный воздушный датчик давления, выполнить очистку дымовентиляционной системы.
  • Е 093, неисправна кнопка «вкл./выкл.» Ее можно заменить собственными средствами.

Правила эксплуатации и своевременного технического обслуживания


Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.

Советы и рекомендации по обслуживанию котлов Навьен:

  1. Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
  2. Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения. Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
  3. Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
  4. Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.
  5. Смена режима производится в меню на ПУ.

Алгоритм установки режима работы котлоагрегата через сервисное меню:

  1. Открывают вентили на приборах отопления.
  2. Устанавливают нужное значение на отопительном термостате в комнате.
  3. Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
  4. Нажимают «Mode» на ЖК-дисплее. При возникновении на экране «0», вводят число «35 » с помощью клавиш «+» и «-«.
  5. При представлении на экране «d. 0», набирают номер строки с применением «+» и «-«. Настройка приобретет автоматическое согласование.
  6. Возвращаются в сервисное меню с использованием «Mode».
  7. Осуществляют контроль пламени в топочной камере и ростом температур.

В случае, когда пользователь выполнил неправильную настройку мощности котла появляется губительный процесс цикличности, и горелка начинает чрезмерно быстро включаться/выключаться.

При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.

Подавляют цикличность 2-мя вариантами:

  1. Убавляют факел горелочного устройства.
  2. Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.

Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.

Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.

Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.

Ссылка на основную публикацию
