Как устроен котел на отработанном масле с водяным контуром – изготовление своими руками и эксплуатация

Изготовление котлов своими руками

Изготовление котлов нужно начинать с точных расчетов технических параметров, необходимых размеров и используемых материалов. Чтобы котел работал эффективно и с максимальной отдачей, его изготовление своими руками должно быть выполнено только после того, как будут готовы все необходимые чертежи с указанием точных размеров и параметров всех элементов.

Также должна быть составлена подробная схема конструкции печи и помещения бани, для обеспечения надежности эксплуатации и безопасности ее обогрева. Чаще всего для такой конструкции используют металлические листы, но это могут быть газовые баллоны, стальные бочки и т. д. Изготовление котла своими руками должно учитывать нормы техники безопасности и производиться с соблюдением точных размеров, указанных на чертеже.

Котел должен быть полностью герметичным, чтобы максимально сохранялась целостность оборудования, соблюдались требования по технике безопасности. Устройство может быть установлено в любом месте, где требуется отопление и горячая вода. Часто котлы монтируются в качестве резерва для использования только при сильных морозах.

Современный котел отопления на отработке должен быть оснащен блоком защиты от перелива и закипания масла и насосом для перекачки отработки. Котел для бани, изготовленный своими руками, будет практичным и надежным только в том случае, если при его создании были учитены все эти рекомендации.

Отработку можно заливать в котел прямо во время горения, но во избежание пожара нужно внимательно следить, чтобы уровень топлива в баке был ниже, чем в самой печке. Рекомендуется чистить такой котел раз в неделю, в то время как газовая установка в чистке не нуждается.

Конструкция печи

Увидев на видео или фотографии то, как выглядит данная конструкция, вы сразу поймете, что повторить такое сможет любой человек, имеющий прямые руки. Состоит агрегат, работающий на масле, всего из двух резервуаров – они находятся на расстоянии друг от друга и соединены лишь трубой.

Труба имеет отверстия (довольно крупные), находящиеся на определенном расстоянии друг от друга. Нижний элемент используется в качестве бака – туда вы заливаете отработанное масло, там же происходит первичный розжиг с применением бензина/растворителя или обычной тряпки/бумаги – тут уж кому как удобнее. После того, как масло занялось, начинают выделяться пары – они поднимаются в верхний резервуар.

Там происходит бурная реакция горения, в результате чего генерируется огромное количество тепла. Советуем использовать для создания печи толстые листы железа, ведь температура воздействия на материал будет огромной. Если листы будут тонкими, то уже после первого запуска всю конструкцию перекосит и пользоваться ей будет невозможно.

Также часто для создания подобных агрегатов используют готовые элементы. Самый популярный вариант – старый газовый баллон или металлические бочки. Баллон имеет толстые стенки, такая конструкция «живет» очень долго и терпит грубую эксплуатацию. Бочку же легче найти, чем газовый баллон, да и стоит она дешевле, но отработает она поменьше, ведь зачастую они состоят из довольно тонких листов железа.

Правила эксплуатации

При использовании отопительного котла, работающего на отработанном масле, необходимо соблюдать определенные правила. В противном случае, может возникнуть загазованность помещения или даже возгорание.

Основные правила при пользовании котлом следующие:

  • Работающий аппарат запрещается оставлять без присмотра;;
  • Когда котел включен, в него нельзя добавлять горючее;
  • В котле подобной конструкции можно сжигать исключительно отработанное масло, он не приспособлен для использования других видов топлива;
  • Нужно следить за тем, чтобы на поверхность раскаленного котла не попадала вода, иначе из-за резкого остывания он может попросту лопнуть;
  • У работающего котла отверстие горелки должно быть всегда открыто;
  • Горючие и легковоспламеняющиеся вещества возле котла держать категорически запрещено;
  • При включенном котле заслонку не закрывают, иначе весь угарный газ пойдет в помещение.

У работающего котла отверстие горелки должно быть всегда открыто

Конструкция и чертежи отопителя

Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:

  • поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
  • использование горелок Бабингтона и других самодельных конструкций;
  • сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.

Способы сжигания отработанных масел в самодельных обогревателях – пиролизное горение, пламенная чаша, горелочное устройство Бабингтона

Первый вариант реализован в знаменитой гаражной печке, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй метод мы подробно описали в соответствующей публикации – изготавливается горелка Бабингтона и встраивается внутрь корпуса стального котла, ранее работавшего на дровах.

Мы предлагаем остановиться на третьем варианте – печи-капельнице, переделав ее в двухоборотный (правильное название — двухходовой) водяной котел. Ниже на чертеже представлена базовая версия данной печки, изготовленная из трубы Ø219 мм. Почему новичкам рекомендуется взять за основу капельный принцип работы отопительного агрегата:

  1. Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
  2. Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
  3. Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
  4. По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.

Печь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива

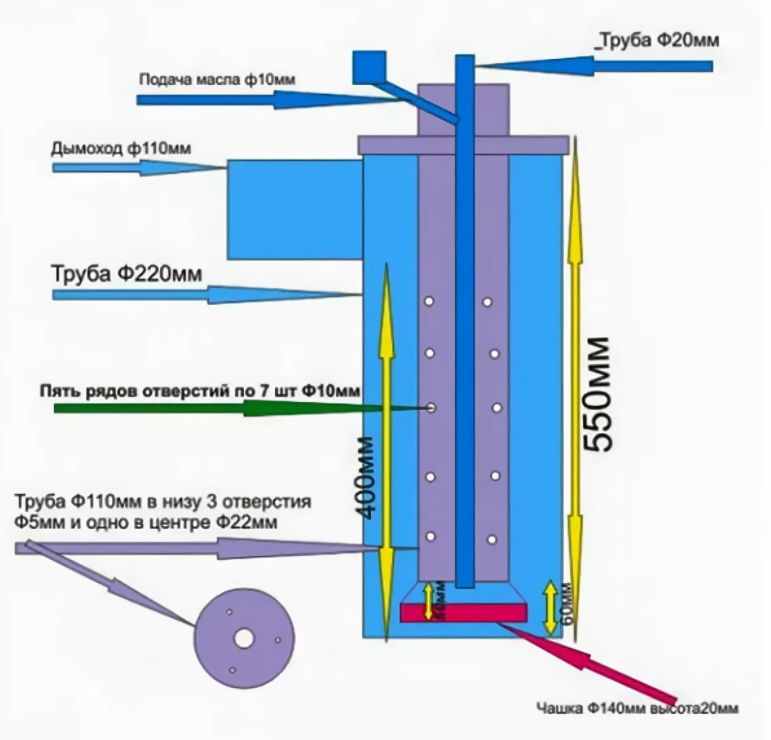

Схема жидкотопливного котла

Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:

  • дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
  • для камеры сгорания возьмите трубу DN150;
  • водяную рубашку сварите из двух газовых баллонов из-под пропана;
  • теплообменник – минимум 8 жаровых труб Ø32 мм;
  • размер чаши – по камере сгорания (DN150);
  • высота от края дожигателя до дна чаши – 6.5—7 см.

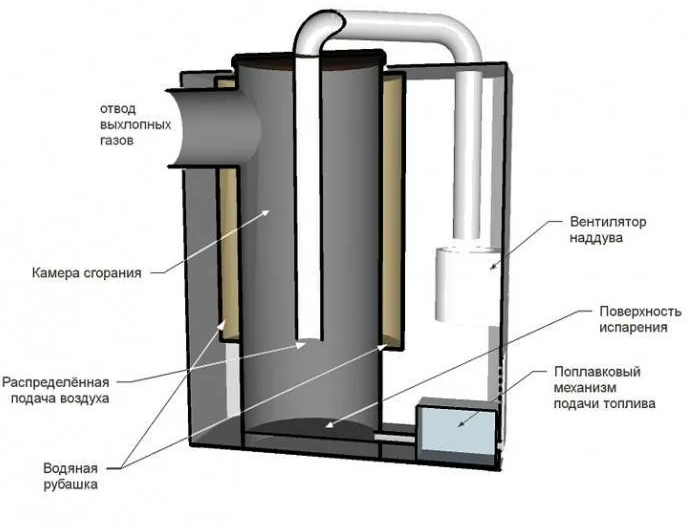

Как устроен двухоборотный котел,  действующий на отработанном масле, показано на чертеже. Отличие от простой капельницы заключается в жаротрубном теплообменнике, размещенном между стенками камеры сгорания и наружной обшивкой. Соответственно, патрубок дымохода переместился в нижнюю зону корпуса.

Принцип работы агрегата

Этот раздел предназначен для новичков, кому раньше не приходилось заниматься отопительным оборудованием на жидком топливе – отработке либо солярке. Представленный на чертеже котел работает по следующей схеме:

  1. По трубке, проходящей внутри дожигателя, течет отработанное автомобильное масло. Способ подачи – самотеком или с помощью насоса.
  2. Воздух в зону горения нагнетается электрическим вентилятором.
  3. Капли масла, падающие на дно раскаленной чаши, испаряются и сразу воспламеняются. Дожигание поднимающихся масляных паров происходит напротив всех отверстий, просверленных в центральной трубе.Схема сжигания отработанного масла в котле и движения дымовых газов через огнетрубный теплообменник
  4. Выделяющееся от пламени тепло напрямую передается водяной рубашке котла. Горячие дымовые газы, вытесняемые воздухом от вентилятора, проходят сквозь жаровые трубы, отдают часть теплоты и вылетают в дымоход.

Чем хороша кирпичная печь с водяным котлом

Как можно в бане не насладиться звуками мирно потрескивающих поленьев? А если к тому же рядом расположилась оригинальная плетеная корзина-дровница, с уютно лежащими в ней поленьями? Современные плетеные изделия, используемые для этих целей, изготавливают из лозы, бересты и даже металла. Плетеные в форме желоба, они позволяют дровам быть аккуратно сложенными и красиво дополняют дизайн бани.

Это не только эстетическое наслаждение, это еще и «натуральное» тепло, жар и неповторимый аромат. Как сэкономить дрова, ведь их на растопку требуется немало? С каждым годом растет популярность стандартных или русских печей с котлами водяного отопления. Кирпичная печь с водяным контуром отличается хорошей теплоотдачей, надежностью и высоким КПД. Такая конструкция будет эффективна как в маленьком, так и в банном помещении площадью до 100 кв.м.

Изготовить такую конструкцию не слишком сложно, главное – учитывать все особенности и рекомендации. К примеру, труба должна быть не только толстостенной, но и бесшовной, сварочный шов должен соответствовать по толщине стенкам труб, а подачу приваривают только к краю верхней толстой трубы. Печь выкладывают обычным и огнеупорным кирпичом, для кладки используют обычный и огнеупорный раствор. Такое отопление бани будет надежным, долговечным и удобным.

Пеллетные печи – это экономичное и удобное устройство, позволяющее сэкономить на топливе. Пеллетные агрегаты работают на спрессованных особых гранулах из стружки дерева, которые прекрасно подвергаются горению. Главным преимуществом работы является то, что пеллетная горелка максимально эффективно способна сжигать топливо благодаря уникальным алгоритмам подачи, а также поступлению потока воздуха, который помогает регулировать горение.

Дровяная печь с водяным контуром эффективна и надежна. Такие конструкции позволяют обогревать комнаты, имеющие большую площадь, даже при низкой внешней температуре. Их преимуществом является экологически чистый процесс горения и хорошая экономичность. В процессе своей работы они производят техническую воду с высокой температурой, которая также используется. При этом расходы на топливо минимальные, а скорость нагрева помещения быстрая. Печь выглядит как стальная топка с толщиной стенок 4-6 мм. Трубки теплообменника расположены между стенками.

Каждый из описанных вариантов – универсальное решение отопления бани или другого загородного дома. Решив приобрести печь определенного типа, нужно не только изучить предлагаемые производителями варианты современных моделей, а и досконально все продумать и учесть параметры собственно помещения, где она будет установлена, его площадь, функциональные особенности.

1 Общее описание

Самодельные печи на отработке с водяным контуром зачастую применяют для отопления складов, ангаров, автосервисов и гаражей, то есть тех помещений, где в достаточном количестве находится отработанное техническое масло. С его утилизацией нередко появляются вопросы, так как запрещается сливать его в землю или канализационную систему. Применение масла в качестве горючего — это великолепный выход из положения.

Печка на отработке работает по принципу буржуйки: быстро нагревается до высоких температур и обогревает воздух, но во время завершения горения настолько же быстро происходит ее охлаждение. Обогрев помещения осуществляется лишь благодаря циркуляции горячего воздуха, поэтому печкой трудно обогреть большие по площади помещения. Решить эту проблему можно, если оборудовать печь водным контуром и подсоединить к ней батареи.

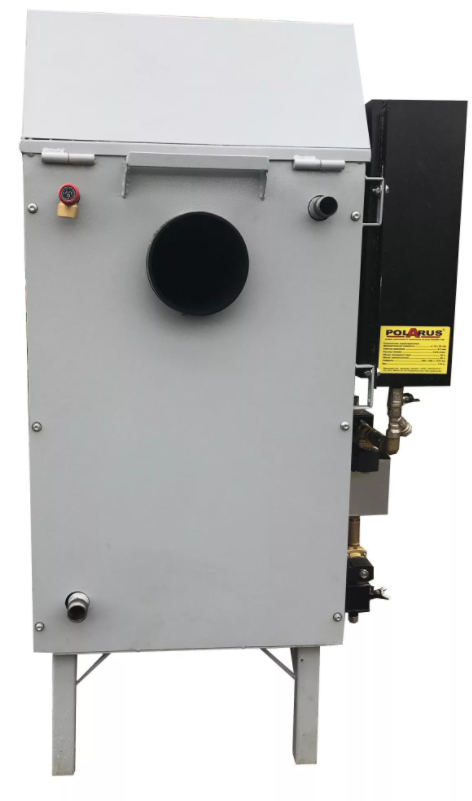

Продукция промышленного производства

Хотя по готовым чертежам котел на отработке своими руками сделать совсем не сложно, все же такие изделия выпускают и промышленные предприятия.

Подобное оборудование рекомендуется использовать для отопления таких помещений:

  • загоны для животных;
  • складские помещения и гаражи;
  • производственные цеха и технологические линии;
  • зимние сады и оранжереи;
  • городские и частные бани;
  • загородные домики.

Примечательно, что оборудование отопительного котла водяным контуром позволит использовать его более эффективно и обогревать большую площадь.

Среди наиболее известных марок котлов на отработке от промышленных производителей можно назвать несколько:

  1. Котел Kroll SKE 100 F, производство Германия. Универсальный агрегат, способный работать на любом виде отработки, в том числе, растительном масле, а также на дизельном топливе.
  2. Модель Kroll W401-L, производство Германия. Для этого прибора также подходит любой вид отходов. При этом не нужен дополнительный монтаж горелки.
  3. Финский котел DanVex B-30 и В-220 с одноступенчатой горелкой. Перерабатывает дизельное топливо, любой вид отработки и даже традиционное топливо для печей.
  4. Модель Тепламос НТ-320 и НТ-370, производства России, способны работать на любом жидком горючем, в том числе, керосине и дизтопливе.

В любом случае, такой котел можно собрать самостоятельно, и даже подключить к нему водяной контур.

Принцип работы котлов на отработке

Все котлы, которые используют отработанное масло, работают по одному принципу, который заключается в испарении масла и сжигании его пара. Однако здесь не все так просто.

Дело в том, что отработанное масло является веществом, которое содержит много присадок, тяжелых металлов и различных элементов. И чтобы при сгорании топлива они не вылетали в дымовую трубу, нужно сделать так, чтобы внутри котла для обогрева дома температура достигала 600 °С.  Именно в таких условиях происходит полное окисление этих элементов.

Испарение масла может происходить двумя способами:

  1. Литье его на раскаленную емкость, которую называют чашей сгорания.
  2. Поджигание жидкого вещества. При этом выделенный пар догорает в специальных камерах.

Поскольку этих способов только два, каждый хозяин может сделать котел отопления своими руками в двух модификациях. Их можно увидеть в разных видео или на многих фото.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

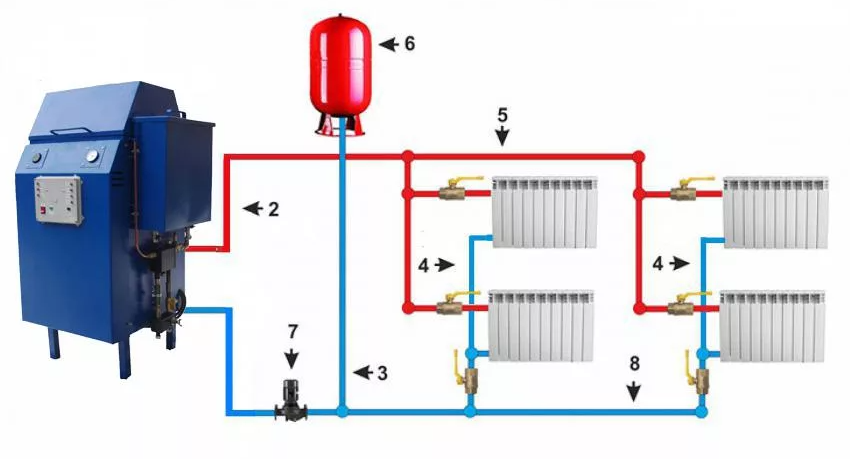

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Изготовление основной части котла

Она представляет собой корпус с водяной рубашкой, каналом подачи воздуха и трубкой, через которую поступает отработка. У днища конструкции с водяным контуром находится дверца для извлечения чаши, а также для поджигания пара масла.

Изготовление основы котла для обогрева дома включает такие этапы:

  1. Вырезание в трубе с диаметром 60 см двух отверстий. Первое, квадратное, делают внизу, второе, круглое – неподалеку от верха. Что касается размеров, то нижнее отверстие может иметь любые (главное, чтобы могла поместиться рука и была возможность вытащить чашу). Диаметр верхнего может быть равным 14 см.
  2. Приварка к вырезанным отверстиям горловин. Их толщина должна достигать 5 см.
  3. Приварка к низу трубы кольца с шириной 3 см. Кольцо (обечайку) надевают на конец конструкции так, чтобы плоскости двух частей пересекались под прямым углом.
  4. Подготовка внешней трубы. Ее длина должна быть на 0,5 см меньше высоты внутренней части. Образованный зазор будет закрыт сварочным швом. В этой трубе вырезают отверстия для дымохода, дверцы, патрубков подачи и возврата теплоносителя. Последние два делают вверху и внизу.
  5. Надевание внешней трубы на сделанную конструкцию и сварка двух частей.
  6. Приварка еще одного кольца. Его устанавливают вверху, закрывая пространство между трубами.
  7. Приварка патрубков для подачи и возврата воды.
  8. Заглушка одного из патрубков и проверка герметичности водяного контура.
  9. Вырезание 2 кругов из листового металла. Диаметр обоих – 66 см. В одном круге надо сделать отверстие для трубы подачи воздуха. Диаметр отверстия – 13 см.
  10. Сварка кругов и сделанной конструкции.
  11. Изготовление канала для подачи воздуха. Этот канал должен представлять собой трубку с диаметром 6-8 см. Длина трубки может быть больше высоты сделанной конструкции на 10-15 см. В ней нужно сделать одно отверстие. Оно должно находиться на расстоянии 50-60 см от одного конца.
  12. Изготовление канала для подачи масла. Он будет размещаться внутри трубы для подачи воздуха. Для его изготовления берут два отрезка трубки с диаметром 1 см (длина одного – 45-50 см, второго – 6-8 см) и сваривают их так, чтобы образованный между ними угол достигал 130-150 °.
  13. Установка трубки для подачи масла в канал для подачи воздуха. Принцип работы заключается в том, чтобы короткий конец трубки вошел в отверстие внешней трубы. Внутреннюю конструкцию центрируют во внешней и приваривают к ней. Желательно, чтобы нижние концы обоих элементов были на одном уровне.
  14. Размещение воздуховода в котел своими руками и приварка к верху конструкции. Размещать нужно так, чтобы между нижним концом канала подачи воздуха и дном котла для обогрева дома было 25-30 см.
  15. Размещение чаши в котел из трубы.
  16. Фиксация дверцы.

Котёл с водяным контуром на отработанном масле. Чертежи и инструкция по изготовлению своими руками

Печи, сжигающие жидкое топливо, известны ещё с начала прошлого века. Правда, тогда они служили в основном для нужд промышленности. В быту же агрегаты, работающие на дизеле или мазуте, получили широкое распространение в 60–80 годы. Именно в то время продукты нефтепереработки можно было покупать за копейки или же вообще доставать бесплатно. Несмотря на значительное подорожание энергоносителей, так же дёшево отапливать свой дом можно и сейчас. Можно сказать, что горючее для этого лежит просто под ногами, а точнее, на каждом автосервисе. Слитое отработанное масло горит не хуже дизтоплива, к тому же владельцы мастерских отдают его практически даром. Кстати, котёл для его сжигания необязательно покупать. Простой и надёжный агрегат с водяным контуром можно построить своими руками, используя материалы, которые найдутся у каждого хозяина.

Устройство и принцип действия котла, использующего отработанное масло

Самодельный котёл отопления, работающий на отработанном автомобильном масле

Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.

Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства . Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.

Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива

В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.

Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.

Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции

Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.

Читайте также нашу статью об изготовлении печки-буржуйки на отработанном масле:  https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении. Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи.

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках.

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Нередко агрегаты, работающие на слитом масле, дублируют устройствами, использующими электричество, газ или твёрдое топливо. Это обеспечивает функциональность инженерных систем в случае перебоев с доставкой отработки.

Обратите внимание на материал, в котором рассматриваются варианты обогревателей для гаража:  https://aqua-rmnt.com/otoplenie/bani-i-garazh/kakoj-obogrevatel-luchshe-dlya-garazha.html.

Изготовление котла, работающего на отработанном топливе

По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.

Чертежи отопительных агрегатов

Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.

Двухобъёмный

Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.

Чертёж двухобъёмного котла с прямоугольными рабочими камерами

Чертёж цилиндрического двухобъёмного котла

Нижний отсек одновременно является ёмкостью для горючего, испарителем и зоной первичного горения. Для заливки топлива, розжига и регулирования притока воздуха на его верхней плоскости вырезано отверстие, которое можно полностью или частично перекрывать при помощи лючка поворотного типа. Снизу печка оборудована ножками, которые обеспечивают устойчивость конструкции и создают зазор между её днищем и полом.

Схема котла с открытой камерой сгорания

В верхнюю плоскость топочного отсека вварена труба с отверстиями. Этот полый цилиндр представляет собой дожигающую камеру. В ней происходит пиролизное разложение и сгорание испаряющегося топлива (вторичное дожигание). На верхнем срезе перфорированной трубы смонтирована практически такая же ёмкость, как и снизу. Перегородка, которая разделяет её внутреннее пространство на две зоны, снижает скорость продуктов горения и обеспечивает полноту их окисления соединениями азота. Кроме того, верхняя камера является ещё и теплообменником, который работает как инфракрасный и конвекционный нагреватель.

Смонтированная на верхнем модуле дымовая труба создаёт необходимую тягу и отводит остаточные продукты сгорания наружу. Чтобы обезопасить процесс доливки отработки в нижний бачок, к нему приваривают трубку, соединённую с отдельной ёмкостью. Залитое в печку масло поджигают при помощи ветоши, смоченной в бензине или керосине. После этого лючком регулируют приток воздуха в зону первичного горения.

Установив на вертикальной трубе водяную рубашку или контур, получают котёл, который можно с успехом использовать в системах отопления или горячего водоснабжения. При этом важно оставить зазор до перфорированного цилиндра не менее 50–70 мм, чтобы обеспечить свободный приток воздуха в зону вторичного горения.

С пламенной чашей

Чертёж простого котла с пламенной чашей приведён ниже. Его размеры обеспечивают тепловую мощность около 15 кВт. При этом требуется не более 1.5 литра использованного автомобильного масла в час. Воздух в зону горения поступает с помощью небольшого вентилятора или турбины. Подача отработанного топлива происходит порционно, для чего бак с маслом оснащается вентилем, которым можно регулировать количество горючего или полностью прекратить его подачу.

Чертёж котла с пламенной чашей

Для дожигания паров отработки центральная труба оснащается системой отверстий и прорезей. Благодаря такой конструкции, вокруг пламенной чаши происходят такие же процессы, как и в двухобъёмной печи. Горючие газы удаляются через дымоход, установленный в верхней части камеры сгорания. При его обустройстве следует избегать резких поворотов и углов, а высота дымовой трубы должна составлять не менее 4 м. Это обеспечит тягу, достаточную для удаления продуктов горения и обеспечит безопасную эксплуатацию отопительного агрегата.

Схема котла, изготовленного из газового баллона

Печь с пламенной чашей представляет собой закрытое устройство с принудительной подачей воздуха. Это способствует безопасности эксплуатации, а также даёт возможность легко и просто обустроить водяную рубашку. На схеме показан рабочий проект описанного выше котла, в качестве корпуса которого можно использовать бытовой газовый баллон.

Необходимые материалы

Для изготовления водяного отопительного котла с пламенной чашей понадобится не только ёмкость для изготовления корпуса, но и другие материалы (позиции на представленной выше схеме и в списке соответствуют друг другу).

  1. Пропановый баллон объёмом 50 литров.
  2. Металлическая труба Ø100 мм толщиной 2–3 мм для изготовления дымовой трубы.
  3. Железная труба Ø100 мм толщиной 5–6 мм, которая понадобится, чтобы сделать горелку.
  4. Стальной лист толщиной не менее 5 мм для разделения камеры сгорания и испарительной зоны.
  5. Металлический лист толщиной 3–4 мм для изготовления козырька, предназначенного для снижения скорости газов.
  6. Тормозной диск диаметром не менее 20 см от любого автомобиля.
  7. Соединительная муфта (та же 100-мм труба, только разрезанная по всей длине) длиной 100 мм.
  8. Стальная труба Ø15 мм для подачи масла к чаше.
  9. Шаровой кран размером ½ дюйма.
  10. Топливный шланг из маслостойкого огнеупорного материала.
  11. Бак для отработки любого типа.
  12. Уголок или стальной профиль для изготовления ножек.
  13. Крышка из стали толщиной 4–5 мм.
  14. Стальной лист толщиной не менее 3 мм для изготовления водяной рубашки.
  15. Патрубки с резьбой Ø2˝ для присоединения котла к системе отопления.

Не забудьте и о том, что для защиты от коррозии и улучшения внешнего вида котёл необходимо будет покрасить, поэтому купите преобразователь ржавчины, грунтовку, растворитель и эмаль для работы по металлу. Кроме того, для герметизации соединений понадобятся уплотнительные материалы — сантехнический лён и специальная паста.

Форма, толщина и размеры газового баллона делают его отличной заготовкой для изготовления котла на отработке

Инструменты для работы

В процессе работы над котлом понадобится разнообразный электрический и ручной слесарный инструмент. Вот список того, что потребуется достать из закромов, приобрести, или занять у друзей:

  • сварочный аппарат — лучше всего использовать трансформаторный агрегат постоянного тока или инвертор, поскольку предъявляются высокие требования к качеству сварных швов;
  • электрическая дрель и набор свёрл для работы по металлу;
  • угловая шлифовальная машина и два диска — отрезной и зачистной. Разумеется, эти расходники должны предназначаться для резки стали;
  • плашки для нарезания резьбы на трубах;
  • электрический наждак;
  • ключ газовый;
  • рулетка;
  • металлическая линейка;
  • чертилка из высокоуглеродистой стали для разметки деталей перед их порезкой.

Поскольку придётся сверлить большое количество отверстий, обязательно надо подготовить ёмкость с водой для охлаждения инструмента. Кроме того, надо обеспечить безопасность сварочных работ, поэтому нелишне будет запастись огнетушителем.

Вам также может быть интересен материал, в котором описан процесс изготовления печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html

Инструкция по изготовлению котла на отработке своими руками

  1. Поскольку даже в пустом газовом баллоне может оставаться взрывоопасная смесь из паров пропана и воздуха, резать его болгаркой или сверлить можно только после полного опорожнения. Для этого необходимо газовым ключом отвернуть и снять вентиль. Затем ёмкость переворачивают вверх тормашками и сливают конденсат. Учтите, что эта жидкость отлично горит и обладает чрезвычайно едким запахом, поэтому работайте очень аккуратно. После вытекания жидкости заготовку возвращают в исходное положение и через верхнее отверстие наполняют водой — она полностью вытеснит остатки газа. После этого жидкость можно слить и проводить любые работы, не опасаясь возгорания или взрыва.
  2. При помощи угловой шлифмашины в баллоне вырезают проёмы шириной в треть диаметра. Если мерить по окружности, то их длина равняется 315 мм. Высота нижнего окна — 200 мм, а верхнего — 400 мм. Между проёмами необходимо оставить перемычку шириной 50 мм. Работу надо выполнять аккуратно, не допуская смещения диска, поскольку вырезанные металлические сектора пойдут на изготовления люков.

    Подготовленные проёмы

    Обратите внимание! Увеличенный размер верхнего окна нужен для того, чтобы в случае необходимости перевести котёл на твёрдое топливо. Если же такой необходимости нет, то будет достаточно нижнего проёма. К слову, в этом случае облегчается монтаж кожуха водяной рубашки.

  3. К люку, который получился при формировании проёма теплообменника, приваривают петли и задвижку, после чего деталь возвращают на место.
  4. Из 4 мм стального листа по внутреннему диаметру баллона, который равняется 295 мм, вырезают кольцо. Отверстие, которое в нём надо сделать, должно соответствовать внешнему диаметру трубы для изготовления горелки (в нашем случае — 100 мм). Этот элемент послужит перегородкой между зоной горения и теплообменником.

    Изготовление перегородки и её подгонка по месту

  5. От стальной толстостенной трубы Ø 100 мм отрезают заготовку длиной 200 мм.
  6. В нижней части детали делают сверления Ø12 мм на высоту 95 мм. Расстояния между отверстиями не должны превышать 40 мм — это позволит равномернее распределить поток газа на выходе из горелки.

    Отверстия в горелке должны обеспечивать равномерный поток горящих газов во всех направлениях

    Если кромки отверстий тщательно обработать напильником, то это даст возможность длительное время обходиться без их чистки. Эта особенность связана с уменьшением шероховатости — частичкам сажи и грязи попросту не будет за что зацепиться.

  7. На горелку устанавливают вырезанное ранее кольцо и приваривают его непосредственно над отверстиями.

    Установка перегородки на горелку

  8. Перегородку устанавливают между проёмами, на уровне верхнего среза камеры сгорания. Таким образом, в нижней части теплообменника будет сформирована ступенька, необходимая для удержания золы в случае работы котла на дровах.

    Монтаж узла, разделяющего камеру сгорания и теплообменик

  9. Для изготовления чаши-испарителя можно использовать любую толстостенную ёмкость, желательно из жаропрочных сплавов. Как нельзя лучше для этих целей подходят чугунные тормозные диски от легковых автомобилей. Технологические отверстия в заготовке надо заварить. Для этого из стального листа вырезают две круглых детали, одна из которых будет дном, а вторая — колпаком. В крышке прорезают отверстие под соединительную муфту и окно для подачи отработки.

    Отверстия в тормозном диске необходимо заглушить

  10. 150 мм отрезок стальной трубы разрезают «болгаркой» вдоль, после чего немного раздвигают стенки, увеличивая щель до 4–5 мм. Это позволит снимать чашу для очистки от остатков сгоревшего топлива.

    Чаша с приваренным днищем

  11. К автомобильному диску приваривают днище, крышку и муфту, после чего узел устанавливают на горелку.

    Муфта обеспечивает плотное присоединение чаши к горелке

  12. Из стального листа вырезают полосу размерами 400х640 мм, два полукольца с наружным диаметром 305 мм и внутренним — 299 мм и две полоски шириной 30 мм. С их помощью вокруг баллона формируют кожух водяной рубашки, обваривая всё сплошным швом.

    Монтаж водяной рубашки

  13. В верхней и нижней части кожуха прорезают круглые отверстия диаметром не менее 40 мм и при помощи сварки монтируют патрубки подачи и отвода теплоносителя.
  14. Изготавливают крышку котла, в которую врезают дымовую трубу. Устанавливают крышку на котёл.
  15. В боковой стенке баллона делают отверстие, в которое под углом вводят трубу для горючего. Её нижний край срезают под углом, после чего получившийся излив устанавливают над окном подачи масла. После регулировки длины вылета, топливную магистраль необходимо приварить к котлу.

    Установка топливной магистрали

  16. Нарезав на трубе для отработки резьбу, монтируют шаровой кран и присоединяют бачок для горючего.

    Чтобы подсоединить к трубе шаровой кран, на ней нарезают резьбу

Выполнять проверку работоспособности котла можно не дожидаясь врезки в отопительную систему. Для этого в топливную ёмкость наливают отработку и открывают шаровой кран, пока масло не распределится тонким слоем по днищу диска. Сверху наливают небольшое количество керосина и поджигают. Подачу горючего регулируют, ориентируясь по скорости его вытекания и уровню в топочной чаше.

Видео: Изготовление отопительного котла из газового баллона

Обвязка. Дублирование печи на отработке электрическим агрегатом

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Учитывая высокую опасность отопления жидким горючим, монтаж котла лучше всего выполнять в отдельном помещении с хорошей вентиляцией. Подиум под агрегат бетонируют или укрывают металлическим листом, который будет выступать за его контуры не менее чем на 1 метр. После установки котёл выравнивают по отвесу и только после этого приступают к подключению.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном . Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.

Выполняя подключение котла, на обратной и подающей магистрали устанавливают запорные вентили. Это даст возможность снять агрегат для ремонта без необходимости удаления теплоносителя из системы.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.

Несмотря на все минусы, в любом случае включение котлов в каскад способствует повышению надёжности системы. Если же учитывать, что один из агрегатов будет периодически или регулярно работать на отработанном автомобильном масле, то это позволит ещё и неплохо сэкономить.

Видео: Автоматизированная работа агрегата с водяным контуром

Сегодня сжигание отработанного автомобильного масла является наиболее дешёвым и доступным способом утилизации. К сожалению, этот метод является не самым безопасным для окружающей среды, особенно при неполном сгорании топлива. Дело в том, что присадки и добавки, которые производители используют для повышения ресурса силовых агрегатов, являются вредными канцерогенными веществами. Котёл, который мы предлагаем к изготовлению, спроектирован с учётом сжигания отработки при максимальной температуре. Это способствует полному распаду химических составляющих на безопасные вещества. Поэтому, приступая к работе, будьте внимательны в расчётах и прислушивайтесь к советам и рекомендациям специалистов.

  • Автор: Виктор Каплоухий
  • Распечатать

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Котел на отработке: фото примеры, разновидности, принцип работы

Котел на отработанном масле: надежный и бюджетный вариант отопления помещения

Выгодным вариантом для подачи отопления в помещение и обеспечения горячей водой является котел на отработанном масле. Аппарат характеризуется простой конструкцией, что позволяет изготовить его самостоятельно. Это поможет дополнительно сэкономить средства. Если такая возможность исключается, можно приобрести котел на отработке заводской сборки. В настоящее время модельный ряд изделий представлен в широком разнообразии.

Горелка на отработке: разновидности, устройство, как сделать самому ( прочитать подробнее )

Для котла могут использоваться разные варианты отработанного масла, которое характеризуется обилием различных примесей.

Что представляет собой котел на отработанном масле

Сегодня большой популярностью пользуется отопительное оборудование, которое функционирует на отработке. Это объясняется рядом отличительных преимуществ устройства. В первую очередь это низкая стоимость установки и доступность топлива, которое можно купить за символическую плату. Отопление на отработке не нуждается в использовании ресурсов в виде электроэнергии и газа, что делает его экономически выгодным.

Несмотря на многочисленные достоинства, котел на отработке имеет и свои недостатки.

Обратите внимание!  Вторичное использование продуктов отработки в полном объеме благотворно влияет на окружающую среду, исключая утилизацию масла и попадание его на грунт и в водоемы.

При правильной настройке котла отработанное масло сжигается полностью, благодаря чему не образуются токсичные продукты сгорания. Устройство состоит из минимального количества деталей, что можно увидеть на схемах котлов. Это увеличивает надежность и долговечность конструкции. На разогрев котла не требуется много времени. Принудительная конвекция способствует быстрому повышению температуры в помещении.

Несмотря на многочисленные достоинства, котел на отработке имеет и недостатки. При работе устройства испаряется влага из воздуха и происходит сжигание кислорода, что негативно сказывается на здоровье человека. Поэтому котел должен располагаться в нежилом помещении с хорошей вентиляционной системой. Устройства на отработке быстро загрязняются. Особенно это относится к плазменной чаше и дымоходу.

Для такого котла могут использоваться разные варианты отработанного масла, которое характеризуется обилием различных примесей. Поэтому для обеспечения длительного периода эксплуатации устройства в том месте, где осуществляется подача масла в котел, следует установить фильтр, который необходимо менять по мере загрязнения.

Котел на отработанном масле должен располагаться в нежилом помещении с хорошей вентиляционной системой.

Как работает котел на отработке

Котлы для частного дома на отработанном масле, а также для гаража, мастерской или производственного помещения имеют простую конструкцию. Они состоят из двух камер-отсеков: испарительной и камеры сгорания. В первом отсеке выполняется процесс подготовки отработанного масла к горению. Во втором – оно сжигается. Принцип работы устройства заключается в следующем.

Из емкости с отработанным маслом насос подает вещество в испарительную камеру, которая располагается в нижней части аппарата. В ней поддерживается необходимая температура, достаточная для нагревания и последующего испарения отработки. Масляные пары поднимаются в верхнюю зону корпуса, где располагается камера сгорания. Она дополнительно оснащена воздуховодом в виде трубы с отверстиями. С помощью вентилятора по воздуховоду воздух подается в камеру, где смешивается с масляным паром. Образованная смесь сгорает без остатка.

Теплообменник распространяет полученное тепло. Образованные продукты сгорания поступают в дымоотвод. Обязательным процессом является предварительный нагрев отработки. Масло содержит множество примесей, под действием определенной температуры происходит процесс разложения вещества на простые углероды, которые впоследствии сжигаются. В результате образуются водяные пары, азот и газ, безвредные для организма.

Котлы на отработанном масле имеют простую конструкцию.

Полное окисление углеводов возможно только при температуре 600 °С. Если это значение не соблюдается, в процессе сгорания образуется множество токсических веществ, крайне опасных для здоровья человека.

Разновидности масляных котлов на отработанном масле

Существует три варианта котлов на отработанном масле: водонагревательный, отопительный и бытовой. Первый вариант является альтернативой современному бойлеру. Имея платформенную конструкцию, аппарат прогревает плоскую поверхность, где располагается водяной бак. На выходе емкости установлен небольшой насос, который осуществляет регулировку давления в системе.

Обратите внимание!  Изменить температуру воды очень сложно, поэтому в случае необходимости ее рекомендуется разбавить холодной.

Для водогрейных котлов на отработанном масле используется водяной бак объемом не более 140 л. Он нагревается на протяжении 2 часов, что в несколько раз быстрее скорости работы современного электрического бойлера. Масляный водонагреватель может работать в двух режимах: быстром и фитильном. Первый вариант используется для нагрева полностью холодной воды. Фитильный режим позволяет воде в емкости находиться в подогретом состоянии. Однако на это потребуется большое количество топливного ресурса.

Существует три варианта котлов на отработанном масле: водонагревательный, отопительный и бытовой.

Обратите внимание!  Масляные водонагреватели на отработке монтируются в подвальных помещениях, поскольку они являются нетранспортабельными.

Бытовые котлы считаются идеальным решением для загородных домов. Они имеют встроенный механизм очистки газов, что способствует работе устройства без дыма. Подобные аппараты являются мобильными конструкциями, что позволят переносить их в любое место без нарушения работоспособности изделия. Это многофункциональное устройство позволяет не только отапливать помещение, но и подогревать пищу. Агрегат можно использовать на природе или во время путешествия.

Автоматика для котла на отработанном масле может выполнять различные функции. Здесь можно настроить контроль за разогревом теплоносителя, температурой воздуха в помещении. Такие аппараты устанавливаются на полу. Их стоимость зависит от функциональных особенностей устройства.

Благодаря компактным размерам водогрейного котла, его удобно установить в помещении котельной.

Характеристика котла отопления на отработанном масле

Отопительный котел на отработанном масле должен располагаться в нежилом помещении. Как правило, для обогрева дома его устанавливают в специальной пристройке. Несмотря на то что современные устройства оснащены усовершенствованным фильтрационным блоком, в процессе работы они выделяют неприятный запах машинного масла.

Внутренняя часть блока оборудована обогревательным узлом с водяной трубочкой и гидропомпой. Последний элемент может работать от электрической сети или от генерируемой самим аппаратом энергии. С помощью гидропомпы в контуре осуществляется циркуляция теплоносителя в виде обычной воды.

Принцип работы устройства заключается в следующем. В камере сгорания осуществляется окисление масляных паров и воздушных масс, которые поступают под воздействием вентилируемого компрессора. Уровень огня регулируется с помощью шланга с клапаном. Вентилирующее устройство является единственным движимым элементом, вследствие чего оно может выйти строя.

Такие котлы характеризуются высокой производительностью и способностью длительное время поддерживать температуру воздуха в помещении. Емкость с топливом располагается на полу, а воздухонагреватель может быть закреплен на стене или потолке.

Внутренняя часть блока котла оборудована обогревательным узлом с водяной трубочкой и гидропомпой.

Тонкости процесса создания котла на отработке своими руками

Важнейшей составляющей процесса сгорания топлива является предварительный разогрев отработки. Это даст возможность тяжелому веществу окислиться на легкие составляющие. Добиться такого результата можно с помощью создания толстостенной раскаленной чаши из металла, куда отработка будет подаваться каплями.

При попадании масла на раскаленный металл вещество превращается в пары, которые отводятся в камеру сгорания. Там они должны смешаться с воздухом для лучшего горения, для чего используется воздуховод. Он оснащается крыльчаткой, благодаря которой осуществляется завихрение потока, что способствует длительному пребыванию в камере сгорания масляно-воздушной смеси. Только в этом случае топливо сгорит полностью.

Для осуществления процесса нагрева испарительной чаши в нее следует поместить фитиль, пропитанный горючим. Далее добавляется немного солярки или бензина и выполняется поджиг. Когда металл раскаливается до нужной температуры, происходит подача масла. Этот процесс является простым, но очень опасным. Поэтому важно правильно организовать поступление вещества в форсунку для котла на отработанном масле.

При попадании масла на раскаленный металл вещество превращается в пары, которые отводятся в камеру сгорания.

Если масло будет поступать струйно, топливо не будет успевать сгорать. В результате образовываются токсические компоненты, опасные для здоровья человека. Для осуществления эффективного горения без дыма следует организовать капельную подачу топлива. Для этого применяется шланг, на одном конце которого устанавливается фильтр. Лучше использовать автомобильный масляный элемент полной фильтрации. Затем на шланг надевается фрагмент медицинской капельницы с колесиком-регулятором. Элемент закрепляется на штуцере. Масло из капельницы направляется в воронку, которая соединена с трубой. Она подает топливо в чашу сгорания.

Изготовление своими руками котла на отработанном масле с водяным контуром

На основании изучения чертежа котла своими руками на отработанном масле выполняется подготовка следующих необходимых материалов и инструментов:

  • листа металла толщиной 4 мм для бака или трубы диаметром 500 мм;
  • трубы сечением 200 мм;
  • листового металла толщиной 6 мм для создания крышки;
  • металлических пластин толщиной 3 мм;
  • куска трубы для монтажа дымохода;
  • насоса для подачи масла;
  • вентилятора;

Чтобы изготовить своими руками котел на отработанном масле с водяным контуром нужно знать его составляющую.

  • переходников стальных;
  • герметика термостойкого;
  • уголка металлического для опор;
  • болгарки с обрезным кругом;
  • дрели;
  • молотка;
  • набора ключей;
  • сварочного аппарата с электродами.
На заметку!  Для облегчения создания самодельного котла на отработке можно воспользоваться готовыми бочками для кислорода или пропана.

Корпус котла условно делится на две части. В нижней будет располагаться радиатор отопления, а в верхней – водяная рубашка.

Процесс выполнения котла своими руками на отработанном масле начинается с изготовления внутреннего бака в виде емкости с водяной рубашкой, каналом для подачи кислорода и трубкой для масла.

Корпус котла условно делится на две части: радиатор и водяная рубашка.

На листе металла наносятся размеры элементов бака согласно чертежу котла на отработанном масле. Все детали соединяются с помощью сварки. В днище корпуса выполняется дверца для извлечения чаши и поджига масла. Для ускорения процесса корпус можно изготовить из фрагмента трубы диаметром 500 мм, длиной 1 м.

Из металлических пластин вырезаются два элемента круглой формы, которые будут исполнять роль дна и крышки корпуса. В верхней части делается круглое отверстие, имеющее размер, соответствующий диаметру перфорированной трубы, в которое она вставляется и приваривается. Корпус накрывается двумя пластинами посредством сварки. К его дну крепятся ножки из арматурных прутков.

Верхний бак изготавливается аналогичным образом. В крышке выполняется отверстие под дымовую трубу. Для соединения двух емкостей используется трубка-горелка диаметром 100 мм, высотой 35 см. В не    й делаются отверстия диаметром 9 мм в количестве 50 шт. по всей площади изделия.

С помощью сварки все элементы соединяются между собой согласно чертежу котла на отработанном масле. После установки аппарата на ровное бетонное основание производится монтаж дымохода. Его длина составляет 3,5-4 м. Чтобы обеспечить хорошую тягу, необходимо, чтобы труба была наклонной. Наружная часть должна быть вертикальной, причем она оснащается специальной крышкой для защиты от снега и дождя.

Варианты масла для котлов на отработанном масле

Для данных котлов можно применять любой тип отработанного масла. Подходящим считается не только машинное, но и амортизационное, трансформаторное, трансмиссионное, моторное, гидравлическое, рапсовое, растительное и другие виды. Главным требованием к топливу является отсутствие в его составе воды, промывочных жидкостей, антифриза и других нежелательных компонентов. Машинное масло является наиболее дешевым и доступным вариантом. Его в достаточном количестве можно приобрести на любом СТО.

Для котлов можно применять любой тип отработанного масла.

Котел на дизельном топливе характеризуется максимальным КПД. К нему можно добавлять масляные вещества, которые будут выступать в роли катализатора, что способствует хорошему процессу горения. Это могут быть мазут, керосин, средство для розжига мангалов.

Категорически запрещается использовать для котлов на отработке в качестве топлива спирт, бензин и другие легковоспламеняющиеся вещества.

Обратите внимание!  В процессе горения топливо нельзя добавлять в емкости. Ее заполнение происходит только после полного выгорания заливки и остывания бака.

Обзор котлов российского производства на отработанном масле

Котлы отечественного производства на отработанном масле изготавливаются преимущественно в Воронеже, где производитель располагает всеми необходимыми документами, связанными с производством продукции. Встречаются и другие малые предприятия. Однако большинство из них не имеют государственного сертификата на изготовление отопительного оборудования. На это следует обращать внимание при покупке котла.

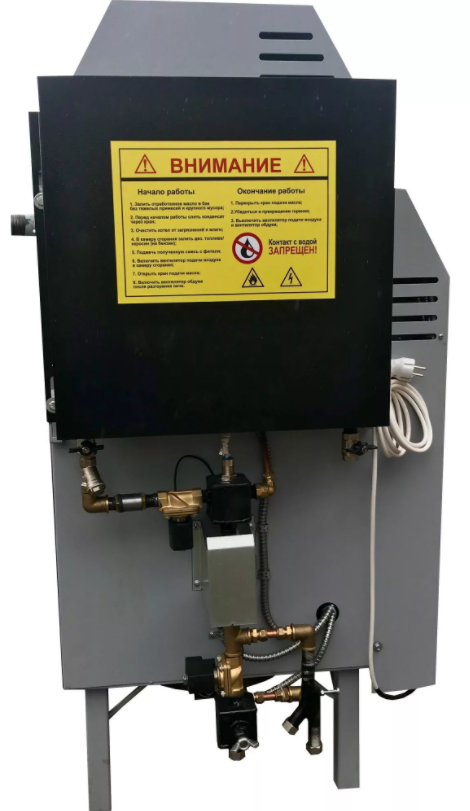

Мощный котел Ставпечь STV1 характеризуется высоким КПД.

Двухконтурный котел на отработанном масле Теплотерм GMB 30-50 кВт характеризуется высоким качеством исполнения каждой детали. Он, благодаря многофункциональному микропроцессору, оснащен автоматической системой управления. Аппарат имеет множество опций, которые упрощают работу устройства, делая ее безопасной. Расход горючего – 3-5,5 л/час. Стоимость модели составляет 95 тыс. руб.

Популярной моделью является пиролизный котел Геккон 50. Аппарат может работать не только на отработке, но и на сырой нефти, дизельном топливе, мазутах всех марок, керосине, жирах и различных видах масла. Котел нетребователен к качеству и вязкости топлива. Здесь нет необходимости в его предварительной фильтрации и нагреве.

Конструкция имеет небольшие габариты (46х66х95 см) и вес 160 кг. Аппарат характеризуется высоким КПД, надежностью выполнения всех элементов и соединительных узлов, простотой обслуживания и ремонта. Максимальная температура в устройстве достигает 95 °С. Расход горючего вещества составляет 2-5 л/час. Потребляемая мощность равна 100 Вт. Цена отопительного котла на отработанном масле – 108 тыс. руб.

Комбинированный котел КЧМ 5К имеет чугунный надежный корпус.

Котел Ставпечь STV1 характеризуется высоким КПД. Мощность аппарата составляет 50 кВт. Расход топливной смеси равен 1,5-4,5 л/час. Размеры корпуса – 60х100х50 см. Аппарат оснащен надежной модулируемой горелкой для котла на отработанном масле, имеющей высокий показатель эмиссии. Устройство укомплектовано топливным фильтром, насосом и водонапорным баком. В качестве горючего можно использовать различные виды масла, дизельное топливо и керосин. Цена котла составляет 100 тыс. руб.

Комбинированный аппарат КЧМ 5К имеет чугунный корпус. Он может работать не только на отработке, но и на газу, а также на твердом топливе. Мощность устройства – 96 кВт. Модель отличается высоким качеством изготовления деталей, безопасностью в эксплуатации и долговечностью. Купить котел можно за 180 тыс. руб.

Дорогостоящие котлы на отработанном масле отечественного производства

Отечественный автоматический котел на отработанном масле Тепламос НТ-100 характеризуется расширенной комплектацией. Двухконтурный котел может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения. Модель характеризуется высоким качеством изготовления всех составных элементов. На внешние детали нанесена порошковая краска, которая защищает их от коррозии. Корпус имеет внутреннее теплоизоляционное покрытие в виде стекловаты высокой плотности.

Котел на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м.

Для удобства управления аппарат оснащен дистанционным пультом, что позволяет ему работать в автоматическом режиме. Он состоит из включателя, термостата, термогигрометра и аварийного термостата.

Котел имеет размеры 114х75х118 см и вес 257 кг. Максимальная потребляемая мощность достигает 99 кВт. Расход горючего вещества колеблется в пределах 5-6 л/час. Цена котла на отработанном масле составляет 268 тыс. руб.

Одноконтурный отопительный аппарат на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м. Он имеет габариты 58х60х110 см. Мощность устройства составляет 28 кВт. Расход топлива может колебаться от 0,9 до 1,6 л/час. Котел работает на любом виде масла, невзирая на его качество. Также для него можно применять керосин и спирт. Стоимость котла – 460 тыс. руб.

Водогрейный жаротрубный котел Беламос НТ 325, имеющий мощность 150 кВт, способен обогреть помещение площадью более 500 кв. м. Расход топлива достигает 1,8-3,3 л/час. Благодаря наличию теплообменника имеет высокий КПД. Оснащен блоком управления с функцией плавной регулировки и возможностью поддержания выставленной температуры теплоносителя. Может работать на любом виде жидкого топлива, которое не нуждается в фильтрации и подогреве. Цена котла составляет 500 тыс. руб.

Двухконтурный котел Тепламос НТ 100 может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения.

Финские котлы для частного дома на отработанном масле

Большой популярностью пользуется на основании многочисленных отзывов котел на отработанном масле Ecoheat 60S, укомплектованный горелкой. Аппарат можно подключать к бойлеру для получения горячей воды. Котел имеет габариты 102х67х79 см. Расход топлива не превышает 5,4 л/час. Мощность агрегата составляет 60 кВт.

Корпус котла выполнен из листовой стали и покрыт теплоизоляцией в виде плотного стекловолокна. Преимуществом агрегата является простота обслуживания, что обеспечивается благодаря классической форме камеры сгорания и двойной системе фильтрации топлива. Купить котел на отработанном масле можно за 280 тыс. руб.

Еще одной достойной внимания моделью является котел Danvex B-60, функционирующий на отработке. Он используется для обогрева помещения площадью 150-200 кв. м. Мощность устройства – 63 кВт. Корпус выполнен из качественной жаропрочной стали с теплоизоляционным покрытием. КПД устройства составляет 88 %. Его можно подключить к бойлеру. Расход топлива равен 5,6 л/час.

Корпус котла Danvex B-60 выполнен из качественной жаропрочной стали с теплоизоляционным покрытием.

Модель отличается качественной и профессиональной сборкой и стильным исполнением. Агрегат прост в эксплуатации и в обслуживании. Благодаря наличию герметичной топливной линии исключается вероятность испарения масла и присутствие неприятного запаха в помещении. Средняя цена котла составляет 290 тыс. руб.

Европейские производители отопительных котлов на отработке

Надежное и долговечное отопительное оборудование предлагает немецкая фирма Kroll. Модели характеризуются мощностью 25-200 кВт. Расход топлива находится в диапазоне 2,1-16,9 л/час. Котлы оборудованы инверсионной камерой сгорания, которая располагается горизонтально, и универсальной автоматической горелкой. Дымогарные трубы внутри оснащены турбуляторами из нержавейки, что позволяет регулировать температуру дымовых газов, выбирая уровень давления в топке. Стальной корпус имеет теплоизоляционный кожух из стекловолокна.

Другой немецкий производитель Buderus занимается изготовлением низкотемпературных чугунных отопительных котлов на отработанном масле. Устройства имеют мощность 25-100 кВт. Большинство моделей оснащено электронной системой управления с опцией плавной регулировки температуры воды в котле. Котлы дополнительно могут комбинироваться с водонагревательными баками для осуществления горячего водоснабжения.

Большинство моделей котлов Buderus оснащено электронной системой управления с опцией плавной регулировки температуры воды.

Испанская компания Roca предлагает модельный ряд отопительных котлов мощностью 58-1744 кВт, которые могут использоваться для обогрева помещения площадью 580-17500 кв. м. Аппараты оснащены реверсивной камерой сгорания. Корпус выполнен из листовой стали.

Итальянский производитель Unical выпускает котлы мощностью 35-1100 кВт. Топка цилиндрической формы с глухим дном обладает инверсией памяти. Устройство имеет три газохода котлового блока. Благодаря короткому факелу обеспечивается высокое качество теплообмена и повышается уровень конвекции.

Другие производители масляных котлов

Двухконтурные жидкотопливные котлы Energylogic американского производителя отличаются высоким качеством исполнения, надежностью и долговечностью. Модели имеют мощность 41-218 кВт. Теплообменник работает на влажном эффекте, охлаждая воду. Это исключает образование точек прогара и способствует замедлению износа металла.

В вентиляторной горелке располагается специальная головка, которая формирует и удерживает пламя, нормализуя процесс сгорания горючего. Аппараты имеют возможность подогревать топливо перед попаданием его в форсунку. Котлы оборудованы реверсивной двухходовой топкой.

Теплообменник котла Energylogic работает на влажном эффекте, охлаждая воду.

Китайские установки котельные на отработанном масле Norteс имеют мощность 15-7000 кВт. Благодаря наличию сетчатого фильтра горючее поступает в форсунку в чистом виде. Устройства оснащены датчиком перелива топлива и надежной сдвижной регулировочной заслонкой вторичного воздуха.

Другой китайский производитель Smart Burner изготавливает котлы мощностью 24-595 кВт. Устройства имеют систему плавного розжига и опцию регулировки подачи топлива, что способствует большой экономичности.

Двухходовые котлы корейского производства работают на основе одноступенчатых горелок OLB. Они имеют мощность 15-1600 кВт. Устройства оборудованы регулятором давления, с помощью которого настраивается расход горючего на форсунку, что определяется вязкостью топлива. Имеют функцию защиты системы в случае неисправности одного из элементов котла.

Корейские котлы Kiturami работают на разных видах топлива. Они оснащены устройством самодиагностики, благодаря чему выполняется регулировка режима работы. В зоне вторичного дожигания котлы имеют горелку с технологией аэродинамики циклонного потока.

Котлы Kiturami оснащены устройством самодиагностики, благодаря чему выполняется регулировка режима работы.

В настоящее время отопление на отработанном масле пользуется большой популярностью. Это в первую очередь связано с экономической целесообразностью такого варианта. Котлы на отработке характеризуются рядом отличительных преимуществ, однако устройства заводского исполнения имеют достаточно высокую стоимость. Чтобы сэкономить, аппарат можно изготовить самостоятельно, изучив все тонкости процесса.

Видео: котлы на отработанном масле (отработке)





Водогрейные котлы на отработке с водяным контуром

Разработано множество конструкций котельного оборудования, работающего на отработанном масле. Котлы на отработке с водяным контуром, встраиваются в уже существующую систему отопления и ГВС. Котлы подходят для бытового и промышленного применения.

Принцип работы водогрейного котла на отработке

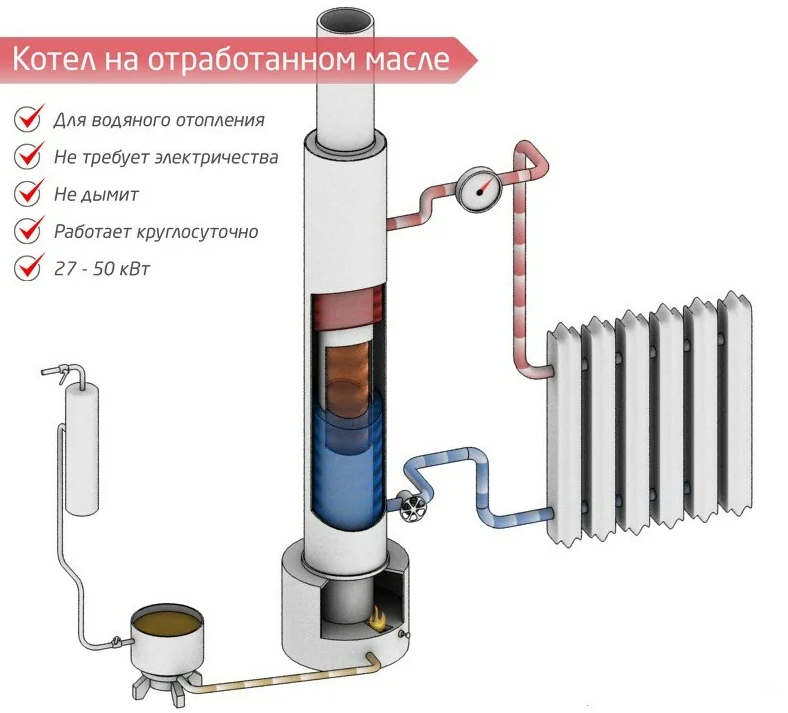

Устройство и принцип работы водогрейного котла на отработанном масле, связан с созданием оптимальных условий для сжигания топлива с наименьшим остатком. Фактически, горит не отработка, а топливовоздушная смесь. Во время горения, происходит процесс пиролиза или окисления.

Принцип действия котла, зависит от выбранной конструкции. Все отопители на отработке, разделены на два класса:

  • Котлы с предварительным окислением и «саможогом» топлива – в конструкции присутствует чаша, на которой происходит первичное сжигание масла. В процессе горения, топливо окисляется, выделяются насыщенные горючие пары. Испарения поднимаются по вертикальной трубе с многочисленными отверстиями, насыщаются кислородом, после чего, дожигаются в пиролизной камере сгорания.
    Водонагревательный котел с саможогом топлива, снабжен водяным контуром, окружающим две камеры: первичного и вторичного горения.
  • Котлы, использующие факельную горелку на отработке – в данном случае, зоны пиролиза, первичного горения и дожига, образуются в самом факеле пламени. Для максимального сжигания отработки без остатков, применяется многоступенчатое изготовление топливовоздушной смеси.
    Компрессор, через форсунки, нагнетает воздух в камеру сгорания. Происходит инжекция, при которой нагнетаемые потоки воздушных масс, соединяются с атмосферными. Одновременно, отработка распыляется в виде мелкодисперсионных фракций. Процесс пиролиза возникает за счет создания высокой температуры в факеле. Газ дожигается в пламени.

В остальном, котел на отработке устроен таким же образом, как и обычный газовый или твердотопливный теплогенератор. В корпусе установлен один или два водяных контура. Конструкция 2-х контурного водогрейного котла на отработке масла, модифицируется посредством установки бойлера косвенного нагрева.

Котлы, использующие метод саможога или предварительного окисления отработки, ненадежны и взрывоопасны, хотя и отличаются простотой и дешевизной конструкции. Система нагнетания отработанного масла и сжигания его посредством факельной горелки, отличается высокой теплоотдачей, но оборудование стоит в 2-3 раза дороже, чем предыдущий вариант.

Критерии выбора водогрейного котла на отработанных маслах

Чтобы выбрать подходящий котел на отработке, учитывают несколько аспектов:

  • Принцип работы – котлы с факельными горелками, имеют высокую теплоэффективность, но, зависимы от наличия электроэнергии. Теплогенераторы использующие саможог топлива, стоят дешевле, являются энергонезависимыми.
    Простая конструкция, привела к тому, что большинство котлов с предварительным окислением топлива, изготавливаются своими руками или в мастерских. При установке самодельного котла, велика вероятность взрыва.
  • Количество контуров – конструкция одноконтурного котла, рассчитана на подключение исключительно к системе отопления. Модель отличает высокая производительность. Подключение к ГВС не предусмотрено, но, для получения горячей воды, допускаются модификации с установкой бойлера косвенного нагрева.
    Двухконтурный котел на отработанном масле с водяным контуром, имеет раздельный или битермический теплообменник. Нагрев горячей воды, происходит в попеременном с отоплением режиме.
    Для удовлетворения увеличенного расхода воды в условиях пиковых нагрузок ГВС, двухконтурные автоматические отопительные котлы на отработанном масле с водяным контуром, оснащаются встроенным бойлером косвенного нагрева.

Кроме подбора подходящего котла, по принципу работы и количеству контуров, обращают внимание на рабочие параметры и марку изготовителя.

Расчет параметров котла

Расчет водогрейного котла на отработанном масле, выполняют по квадратуре и объёму помещения. Высчитать необходимую мощность по площади, можно самостоятельно, при условии, что помещение имеет хорошую теплоизоляцию, а высота потолков не превышает 2,7 м. Вычисления выполняют по формуле 1 кВт = 10 м².

Если отапливаемое помещение расположено в средних широтах, или высота потолков выше 2,7 м, вычисления выполняют с помощью онлайн калькулятора, расположенного на сайте. После ввода необходимых данных, программа рассчитает технические характеристики котла, полностью соответствующие запросам потребителя. Останется только подобрать модель по марке и себестоимости.

Производители и стоимость водогрейных котлов на отработке

Практически каждый из лидеров производства отопительного оборудования, выпускает котлы, работающие на отработке масла. Оборудование универсально и легко переоборудуется под солярку, газ. Котлы немецких производителей, обойдутся, приблизительно в 150-200 тыс. руб. Российские аналоги, стоят дешевле, в зависимости от модели и мощности, от 50-100 тыс. руб.

Наибольшим спросом отечественного потребителя, пользуются следующие марки котлов:

  • Германия – Viessmann Vitorondens 222-F, Wolf COB.
  • Италия – Olympia OLB, Fondital Capri CTFD.
  • Финляндия – DanVex.
  • Россия – ГеККОН, EnergyLogic EL, 5Energy EcoBoil.

Все оборудование сертифицировано и прошло аттестацию Ростехнадзором.

Требования к помещению под водогрейный котёл на отработке

Бытовые отопительные водогрейные котлы, работающие на отработанном масле, в процессе работы, сжигают большое количество кислорода, забираемого из помещения. При этом, дымовые газы разогреваются до 200-350°С. При установке котла, учитывают особенности его эксплуатации.

Минимальные требования к котельной:

  • В качестве котельной, используют изолированное помещение с наличием естественного освещения.
  • Обязательно наличие приточно-вытяжной вентиляции, отрывающихся окон для проветривания.
  • Пол и стены помещения, в месте установки, облицовывают негорючими материалами.
  • Площади котельной должно быть достаточно для доступа к важным узлам котла.

В процессе сжигания топлива, горелочное устройство издает шум, связанный с работой турбины. Уменьшение шума, достигается с помощью звукоизоляции котельной.

За и против водяного отопления с котлом на отработке

Использовать отопление с котлом на отработке с водяным контуром, экономически выгодно и удобно. Но, как и каждый другой вариант обогрева, имеет свои преимущества и недостатки:

  • Преимущества – высокая эффективность котла. При сжигании использованного масла, производится дешевая тепловая энергия. Котлы выгодно эксплуатировать там, где есть источник сырья: автомобильные мастерские, СТО, автоколонны, автопарки и т.п.
  • Недостатки – при сжигании масла, производятся выделения в атмосферу, в виде копоти, что негативно сказывается на экологии. В условиях города, официально зарегистрировать котел, в связи с действующими санитарными нормами, будет проблематично.
    Потребуется чистить теплообменник от сажи, продуктов сгорания, каждые несколько суток. Сжигание отработанного масла, сопровождается шумом.

Взвесив все преимущества и недостатки, узнав о возможности установки устройства обогрева на отработанном масле, можно перейти к выбору подходящей модели и подключить теплогенератор к системе отопления.

Котел на отработке с водяным контуром своими руками чертежи

Универсальная схема

Мы несправедливо обошли внимание ещё одну схему постройки котла, работающего на отработанном масле, – на основе горелки. Здесь мы можем использовать простую горелку Бабингтона, характеризующуюся высокой эффективностью и простой конструкцией

В ней используется металлический шар, по которому стекает отработка. В самом шарике имеется отверстие, через которое подаётся воздух. Он подхватывает мельчайшие частицы отработанного масла, распыляя его. Готовая воздушно-капельная смесь поджигается и образует устойчиво горящее высокотемпературное пламя.

Готовая горелка подключается к универсальному заводскому котлу, умеющему работать с горелками любого типа. Также она монтируется в обычные твёрдотопливные металлические и кирпичные печи. Достоинства получившейся сборки:

  • Можно регулировать температуру, ограничивая подачу топлива в горелку на отработанном масле.
  • Возможность автоматизации регулировки интенсивности горения.
  • Возможность перевода на другой вид топлива – например, на пеллеты, на природный или сжиженный газ.

Выбирая для постройки самодельного котла горелку Бабингтона, потребители получают в своё распоряжение устройство, способное работать даже на загрязнённом отработанном масле. Главная задача – обеспечить подачу воздуха под большим давлением. Обычно для этого применяются компрессоры от холодильников.

В качестве основы для самоделки выбираем чертёж любого отопительного котла с традиционной схемой сжигания дров. Понять суть поможет небольшая иллюстрация:

Здесь мы видим котёл, который с одинаковым успехом может работать как на дровах, так и на отработанном масле – с помощью соответствующей горелки.

Работа протекает в несколько этапов. Первый – собрать горелку Бабингтона по данной схеме (или любой другой):

Схем сборки горелки Бабингтона существует великое множество. Мы решили использовать здесь самую распространенную.

Второй этап – сборка подходящей твёрдотопливной печи, которая впоследствии будет работать на отработанном масле. Выбирая чертёж и следуя ему, ни в коем случае не уменьшайте размеры камеры сгорания, куда вырывается пламя горелки – если завтра вам не хватит отработки, придётся мёрзнуть. А в большую камеру сгорания вы всегда можете накидать порцию дров и продолжить наслаждаться теплом.

Третий этап – подключение отдельных элементов. Горелка подключается к топливному баку, после чего вставляется в собранный своими руками котёл. Запускаем подогрев масла в баке, открываем вентиль, включаем компрессор, поджигаем топливно-воздушную смесь, контролируем работу водяного контура.

При необходимости, вы можете перейти с отработанного масла на сжиженный газ. Для этого приобретается газовая горелка (никаких самоделок с газом!) и устанавливается вместо жидкостной горелки. К ней подключается газовый баллон. В результате вы получите полноценное водяное отопление, хоть и несколько прожорливое.

Принцип работы котлов на отработке

Самодельный котёл на отработанном масле может работать по одной из двух схем:

  • С горением топлива в одной ёмкости и его дожиганием во второй – своеобразная пиролизная схема;
  • С воспламенением подогретого и испарённого топлива – крайне эффективная схема.

Если поджечь отработанное масло в какой-либо ёмкости, оно будет гореть жёлтым, слегка коптящим пламенем. Даже если отобрать получаемое тепло в отопительную систему, его будет недостаточно для обогрева помещений. К тому же в продуктах сгорания мы найдём кучу недогоревших и токсичных компонентов. Поэтому главная задача отопительного котла на жидком топливе заключается в обеспечении оптимальных условий сгорания отработанного масла. Полученное тепло отправляется в водяной контур.

Первая схема используется в самых простых печах, наподобие вот этой:

Горение при такой схеме осуществляется с забором воздуха через регулировочную заслонку.

Здесь мы видим бак с топливом и регулировочной заслонкой, дожигатель и вторичную камеру. В дожигатель, через ряды боковых отверстий, подаётся вторичный воздух. Отработанное масло заливается в бак, поверх него наливается немного керосина, после чего производится розжиг.

Пламя в дожигателе будет сначала жёлтым, так как печь холодная. По мере прогрева оно приобретёт бело-розовый оттенок, появится гудение, характерное для мощного потока пламени. Это значит, что агрегат вышел на рабочий режим. Увеличив размер верхней камеры и дополнив её трубчатым теплообменником, мы получим простую печь на отработке с водяным контуром.

Для рассмотрения второй схемы водогрейного котла на отработанном масле мы возьмём следующую схему:

Схема и принцип действия водогрейного котла на отработанном масле

Это не совсем то, что нам нужно, но принцип тот же. Представленный на рисунке агрегат включает в себя несколько важных узлов. Первый узел – это топливный бак, который обеспечивает подачу отработанного масла в котёл. Подача должна быть капельной. Отработка поступает в чашу, в которой разжигается пламя. По мере прогрева конструкции масло начинает поступать в чашу уже горячим, температура его горения возрастает.

Горение осуществляется во внутреннем объёме печи, ограниченном металлическим цилиндром. Это наша камера сгорания – сверху в неё поступает воздух, в верхней боковой части располагается отвод под дымоход. На представленном чертеже изображён агрегат с поддувом, что делает его работу более эффективной. Водяной рубашки здесь нет, но есть вентилятор обдува, который обдувает воздухом внутренний цилиндр с камерой сгорания. Горячий воздух можно отправить через воздуховоды в обогреваемые помещения.

При использовании воздуховодов их необходимо тщательно утеплить, чтобы снизить потери тепла.

Организовать отопление на отработанном масле своими руками поможет водяной контур. Для этого убираем из чертежа вентилятор обдува и сопло отдачи горячего воздуха, никаких отверстий на их месте не будет. Вместо этого привариваем к цилиндру с камерой сгорания змеевик, играющий роль теплообменника. Его можно сделать из трубы подходящего диаметры. Концы трубы выводятся наружу – к ним подключается контур отопления.

Таким образом, мы сделали отличную печь на отработанном масле с водяным контуром. Осталось поработать над увеличением эффективности. Для этого мы можем обернуть дымоходную трубу дополнительным теплообменником и соединить его с основным. Теперь оборачиваем наш водогрейный отопительный котёл в теплоизоляцию, после чего облачаем его в дополнительный корпус – это поможет снизить тепловые потери.

Необходимые инструменты и материалы

Такое устройство можно сделать любой формы. Можно изготовить его из металлического листа, но если его нет, то взять можно старый газовый баллон или металлическую трубу большого диаметра с толстыми стенками. Самую простую модель можно выполнить из основной трубы диаметром 0,5 м и двух дополнительных, диаметром по 30 см. Также потребуются две металлические пластины с толщиной минимум 2 мм.

Кроме этого, потребуются такие инструменты и материалы:

  • металлические листы толщиной от 2 мм;
  • труба для дымохода;
  • 3 арматуры;
  • насос;
  • компрессор;
  • расширительный бачок;
  • сварка;
  • асбестовое полотно;
  • болгарка;
  • герметик;
  • переходники из термостойкой стали.

2 Принцип работы

В процессе горения бензина масло нагревается, закипает и начинает испаряться. Во время нехватки воздуха масляные пары слабо горят, поэтому их необходимо обогащать кислородом. Для этого используется перфорированная труба. При этом непосредственно в трубе и в верхней части печной конструкции происходит активное сгорание масляно-воздушного состава.

Температура камере, которая находится внизу, не превышает 400 °C, в то время как верхняя прогревается до 1000 °C. При ручной заливке горючего в нижней камере делают отверстие для топлива и розжига. При автоматической подаче в нее заводят патрубок, который соединяется с баком, находящимся снаружи. Также в этой камере необходимо выполнить отверстие с заслонкой, при помощи которой можно отрегулировать подачу кислорода, температуру и тягу.

Во время естественной циркуляции длину водяного контура проводят чуть больше, чтобы не допустить значительного перегрева. Принудительная циркуляция при помощи насосного оборудования дает возможность сделать меньше размер емкости для воды. Специалисты рекомендуют оборудовать отопительную систему манометром и термометром, чтобы была возможность контролировать параметры теплоносителя в контуре.

Принцип работы и преимущества самодельных котлов

Чтобы отапливать помещение или целое здание, используя тепловую энергию сжигания старых масел, котлы данного типа работают по принципу, отдаленно напоминающему пиролиз. Топливо, находящееся на дне камеры, сначала разогревается до тех пор, пока не появятся горючие испарения. Они поднимаются вверх, смешиваются с воздухом и сгорают, выделяя тепло. Оно передается непосредственно водяной рубашке агрегата через стенки камеры. Для понимания процесса ниже показана схема котла на отработанном масле.

Устройство котла

1 – верхняя крышка; 2 – шкаф управления; 3 – блок питания; 4 – вентилятор; 5 – насос; 6 — топливный бак; 7 – отработка масел; 8 – отстойник; 9 – кран для опорожнения; 10 – маслопровод; 11 – дверца для розжига и обслуживания; 12, 16 – соответственно, подающий и обратный трубопроводы, к ним присоединяется отопительная система; 13 – труба подачи воздуха в зону горения; 14 – водяная рубашка; 15 – жаровые трубы; 17 — камера сгорания; 18 – конденсатосборник; 19 – заслонка – регулятор тяги; 20 — дымоходная труба.

Чтобы понять, стоит ли заниматься этим делом, или лучше просто купить заводской готовый котел, надо проанализировать, какими преимуществами обладают самодельные агрегаты. Они довольно существенны:

  1. Низкая стоимость. Даже если вы поручите работу опытным мастерам, оплатите ее и купите все материалы, то самодельный котел на отработке обойдется вам вдвое дешевле, чем заводской.
  2. Сжигать можно любые виды отработанных масел, а в случае надобности и дизельное топливо.
  3. Всегда есть возможность усовершенствования конструкции или ее дополнения средствами автоматизации.
  4. Поскольку использование отработанного масла в качестве топлива предполагает небольшое количество золы после сгорания, то и обслуживание источника тепла не займет много времени.
  5. Качественно собранный агрегат с набором автоматики при работе не требует постоянного к себе внимания и частого посещения топочной, нужно лишь вовремя заливать топливо в бак.

Из недостатков можно выделить некоторую инертность, она заключается в том, что после прекращения подачи воздуха в зону горения процесс останавливается не сразу, для этого требуется некоторое время, в течение которого теплоноситель продолжает прогреваться. Далее, после затухания пламени котлы на отработке потребуется разжигать вручную, если не предусмотреть для этого специального устройства.

Самодельные котлы для отопления на отработке усовершенствованной конструкции наделены функцией «холостого хода», когда воздуха в камеру подается совсем немного. Это сделано с целью поддержания небольшого пламени, когда интенсивный нагрев теплоносителя не требуется. После его остывания подача воздуха возобновляется и теплогенератор выходит на рабочий режим.

Когда вы задумали сделать отопление отработкой, надо понимать, что в топочной не будет такой чистоты, как при использовании газа или электричества. Это неизбежный атрибут пользования отработанным топливом, как и присутствие специфического запаха. Кроме того, придется организовать фильтрацию масла от металлической стружки и прочих твердых включений, чтобы они не засоряли топливный тракт.

Подключение и эксплуатация

Самодельные и заводские котлы отопления на отработке могут использоваться только в закрытой системе теплоснабжения. Дополнительно учитываются меры безопасности – емкость с топливом и оборудование не должны находиться в одном помещении. Место установки котла не может иметь горючих материалов – пол и стены обрабатываются защитными составами. Монтаж рекомендуется делать на ж/б плиту или стяжку.

Общая схема подключения не отличается от стандартной. При выполнении работ должны быть соблюдены такие условия:

• Входной и выходной патрубок изготавливается из металла. Их минимальная протяженность – от 1,5 м.
• Установка групп безопасности. На обратной трубе — клапан, предотвращающий изменение направления движения жидкости и циркуляционный насос. На подающей магистрали – воздухоотводчик и спускной клапан.
• Для создания хорошей тяги монтируется дымоход длиной не менее 4 м.

Пробный запуск осуществляется при 30% от максимальной мощности оборудования. Потом этот показатель постепенно увеличивается до предельного уровня. Контролируется отсутствие протечек в системе и перегрев котла. Для этого необходимо установить манометры и термометры.

В видеоматериал можно ознакомиться с примером самодельного оборудования:

Продукция промышленного производства

Хотя по готовым чертежам котел на отработке своими руками сделать совсем не сложно, все же такие изделия выпускают и промышленные предприятия.

Подобное оборудование рекомендуется использовать для отопления таких помещений:

  • загоны для животных;
  • складские помещения и гаражи;
  • производственные цеха и технологические линии;
  • зимние сады и оранжереи;
  • городские и частные бани;
  • загородные домики.

Примечательно, что оборудование отопительного котла водяным контуром позволит использовать его более эффективно и обогревать большую площадь.

Среди наиболее известных марок котлов на отработке от промышленных производителей можно назвать несколько:

  1. Котел Kroll SKE 100 F, производство Германия. Универсальный агрегат, способный работать на любом виде отработки, в том числе, растительном масле, а также на дизельном топливе.
  2. Модель Kroll W401-L, производство Германия. Для этого прибора также подходит любой вид отходов. При этом не нужен дополнительный монтаж горелки.
  3. Финский котел DanVex B-30 и В-220 с одноступенчатой горелкой. Перерабатывает дизельное топливо, любой вид отработки и даже традиционное топливо для печей.
  4. Модель Тепламос НТ-320 и НТ-370, производства России, способны работать на любом жидком горючем, в том числе, керосине и дизтопливе.

В любом случае, такой котел можно собрать самостоятельно, и даже подключить к нему водяной контур.

Обвязка. Дублирование печи на отработке электрическим агрегатом

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.

Требования к пожарной безопасности

Печь на отработке раскаляется и становится пожароопасной, поэтому нужно соблюдать требования к её установке и эксплуатации:

  1. Поверхность пола должна быть несгораемой. Допускаются бетонные, из керамической плитки, металлические поверхности. Деревянный пол возле печи закрывают металлом.
  2. Если стенка, возле которой стоит печь, из дерева или другого не огнестойкого материала, то её надо закрыть асбестовым листом.
  3. Нельзя допускать сквозняков в помещении, где установлена печь. Пламя из перфорированной трубы может перекинуться на окружающие предметы.
  4. Запрещено складирование вблизи печи любых легковоспламеняемых материалов.
  5. Запасы отработки хранят в другом помещении.
  6. В процессе работы печи туда нельзя доливать топливо.
  7. В помещении нужно держать в удобном месте порошковый либо солевой огнетушители.

Печь на отработке — это экономичный и удобный обогревательный агрегат, который при правильной эксплуатации и монтаже водяного контура значительно улучшит микроклимат в помещении и будет незаменимым источником тепла в гараже или мастерской.

Как именно испаряется масло

Существует 2 основных способа сжигания горючего и испарения масла:

  1. Поджигание жидкого вещества. При этом выделяется пар. Для его догорания используется специальная камера.
  2. Обливание раскалившейся поверхности. Применяется раскалившаяся «добела» чаша, изготовленная из металла. На ее поверхность и капает отработка. Когда топливо контактирует с раскалившимся металлом, происходит его испарение. «Сотрудничество» воздуха и пара именуется «диффузией». Когда воздух поступает в бак, пар, вспыхнув, загорается. Результатом этого является образование тепла.

Расход горючего достаточно экономичен. В час задействуется от ½ до 1 литра.

Европейские котлы, несмотря на великолепный КПД, не позволяют сделать возможным такой принцип работы. Это актуально только в случае с котлами отечественного производителя.

Разогрев котла

Проще всего пропитать бензином фитиль, поджечь его и бросить в бак. Когда чаша хорошо прогреется, можно начинать подавать масло.

Важно, чтобы масло подавалось равномерно. Рекомендовано использовать капельный подход

Для обеспечения нужного уровня фильтрации отработки следует использовать автомобильный фильтр. Он надевается на трубку, один из концов которой должен быть опущен в емкость с отработкой.

Фильтр следует заменять не реже, чем 1 раз/30 суток. Если горючее нельзя назвать чистым, то делать это рекомендуется 1 раз/15 суток.

Количество масла, капающего на чашу, должно быть оптимальным. Самое главное – обеспечить ему равномерное прогорание. Чадить оно не должно.

Если владелец котла принял решение относительно замены горючего, частоту капель нужно регулировать каждый раз.

Также следует обеспечить установке максимальную защиту. Нельзя допускать закипания масла – это может привести к непредсказуемым последствиям. То же самое касается перелива горючего.

Если уровень горючего в резервуаре будет выше, нежели в самой печке, может возникнуть возгорание. Справиться с ним можно только при помощи огнетушителя.

Нельзя заливать масло в котел тогда, когда агрегат работает – это может быть очень опасно. Лучше всего монтировать дополнительную емкость. В нее можно будет помещать основной запас горючего.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

  • моторные масла и смазочные средства, используемые в различных видах транспорта;
  • индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

  • Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
  • Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
  • Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

  • представляет опасность для здоровья, если продукт сгорает не полностью;
  • большие габариты дымохода — 5 м в длину;
  • сложность поджига;
  • плазменная чаша и дымоход быстро засоряются;
  • работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

  • переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
  • твердые отходы с отработкой;
  • растворители;
  • продукты, которые не подлежат такой же переработке, как отработка;
  • нефтетопливо природного происхождения из разлива;
  • другие неиспользованные нефтепродукты.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Котел на отработке с водяным контуром

Необходимость обогрева эксплуатируемых помещений никогда не ставилась под сомнение. Но желание затратить на это как можно меньше средств при достижении результата – вполне объяснимое и возникающее у каждого потребителя. Котел на отработке с водяным контуром – один из способов качественного решения проблемы обогрева с минимальными затратами как в подсобных помещениях, так и дома. Одним из главных достоинств агрегата является используемое топливо – отработанное масло, которое уже не может быть применено по прямому назначению и должно быт утилизировано. Таким образом достигается двойной экономический эффект – отсутствуют затраты на уничтожение отработки при одновременном появлении практически бесплатного топлива для отопительного котла.

Конструкция и принцип работы

Котел, использующий отработанное масло, состоит из двух емкостей, соединенных между собой. В первой (нижней) происходит сгорание отработанного масла, а во второй – паров, образующихся при первоначальном горении. Конструкция соединительной трубы в простых моделях предусматривает наличие отверстий для того, чтобы в верхнюю емкость вместе с продуктами горения попадал и воздух, кислород которого необходим для процесса во втором резервуаре. Из него должны выходить дымоходная труба для удаления остатков горения.

В сложных моделях используются горелки, фильтры и насосы для создания тяги и обеспечения бесперебойной работы устройства. Для создания водяного контура в верхней емкости устанавливается теплообменник, которые затем может быть присоединен к отопительной системе здания или конкретного помещения.

К содержанию ↑

Плюсы и минусы печей на отработанном масле

Достоинства

  • предельная простота и надежность конструкции практически исключает или сводит к минимуму возможность поломок;
  • возможность бесперебойной работы при серьезных минусовых температурах;
  • высокая скорость прогрева небольших помещений;
  • отсутствие в простых моделях зависимости от наличия электроэнергии;
  • отсутствие необходимости разработки проекта и согласования его в контролирующих органах;
  • возможность альтернативного использования в виде варочной панели;
  • возможность самостоятельного изготовления;
  • мобильность и легкость транспортировки.

К содержанию ↑

Недостатки

  • несмотря на отсутствие открытого огня, печи на отработанном масле все-таки представляют определенную пожарную опасность и, как следствие, требуют контроля и выполнения противопожарных мероприятий;
  • особенности конструкции предусматривают обязательное наличие дымохода, причем он должен быть длиной не менее 4 метров и не содержать горизонтальных частей;
  • требуют постоянного ухода и очистки, причем как емкости для масла, так и дымохода.

К содержанию ↑

Самые популярные котлы на отработанном масле

В связи тем, что котлы на отработке получили очень широкое применение в силу своей эффективности, на рынке присутствуют как очень простые изделия для небольших помещений, так и серьезные устройства, рассчитанные на обогрев площадей в тысячи квадратных метров.

Водогрейные котлы ЭКОМ производства «Промтех» (Россия)

Линейка представленных котлов начинается от ЭКОМ 15 (площадь обогрева – до 150 кв. м., цена – 49 тыс. рублей) и заканчивается ЭКОМ 350 (3500 кв. м., цена – 417 тыс. рублей).

Водонагревательные котлы EcoBoil

Бренд представляет бюджетные варианты котлов, которые могут использоваться для помещений различной площади: от самой простой модели №18 (до 150 кв. м., цена – 35,2 тыс. рублей) до модели №99 (до 1000 кв. м., цена 87 тыс. рублей).

К содержанию ↑

Котел на отработанном масле W401-L фирмы Kroll (Германия)

Полезная мощность – 29 кВт. Стоимость — от 100 тыс. рублей.

Водонагревательный котел на отработке НТ-320 производства «Тепламос» (Россия)

Полезная мощность – до 100 кВт. Стоимость – от 244 тыс. рублей.

Котлы на отработанном масле производства Energy Logic

Один из самых популярных брендов на отечественном рынке представляет широкую линейку котлов на отработке, которые могут использоваться как для отопления больших производственных, складских или подобных им помещений, так и в системах горячего водоснабжения. Производитель выпускает 6 моделей изделий, характеристики которых находятся в диапазоне:

  • по мощности выделяемого тепла – свыше 41…..до 218 кВт;
  • по потребляемой мощности – свыше 0,88..…до 2,2 кВт;
  • по диаметру дымоходной трубы – свыше 152…..до 305 мм.;
  • по расходу отработанного масла – свыше 3,75…..до 20 литров/час;
  • по площади отапливаемого помещения – свыше 2100…..до 5830 кв. м.;
  • по массе – свыше 260…..до 670 кг.;
  • по габаритным размерам – минимальные 1120*1020*610, максимальные 930*1240*920 мм.

Стоимость самых простых моделей составляет 300 тыс. рублей, самых мощных – около 650 тыс. рублей.

Ссылка на основную публикацию
