Котёл на отработанном масле

Содержание

Как выбрать котел на отработанном масле для отопления частного дома

Эксплуатационные расходы отопительных котлов на отработанном масле являются одними из самых низких, часто даже ниже стоимости газа. Дешевым является и процесс монтажа отопительного оборудования, а котлы, работающие на отработке, отличаются сравнимой с газовыми или дизельными аналогами надежностью.

Однако они все же не обрели широкую популярность в виду высокой исходной стоимости (обычно от 100 тыс. рублей), необходимости в постоянном ежесуточном уходе, менее функциональной автоматики и органов управления (за исключением крайне дорогостоящих моделей). Тем не менее, при понимании всех преимуществ и недостатков масляных котлов, выбор вполне может быть оправдан.

Что собой представляют котлы на отработанном масле

Для чего нужны и как применяются

Организация котельной с котлом на отработанном масле и внутренним хранением топлива.

Основными причинами выбора котлов с горелкой, работающей на отработанном масле, являются:

  • в месте проживания временно отсутствует или не предвидится газовая магистраль;
  • финансовая выгода, т.к. стоимость отработки является одной из самых низких среди вариантов топлива;
  • свободный доступ к большим объемам отработки или возможность ее покупки за символическую цену (места наибольшего распространения – СТО и автомастерские, с/х предприятия, любого вида автопарки, заводы, ЖД депо);
  • большая отапливаемая площадь, от 600-800 м 2.

Разрешение на монтаж отопительного оборудования не требуется, что еще сильнее упрощает процесс установки. Хранить топливо можно как внутри дома (в котельной), так и снаружи: на отопительный сезон, для среднестатистического дома площадью 100-150 м 2, достаточно 1,5-2,3 тонны топлива.

Устройство и принцип работы

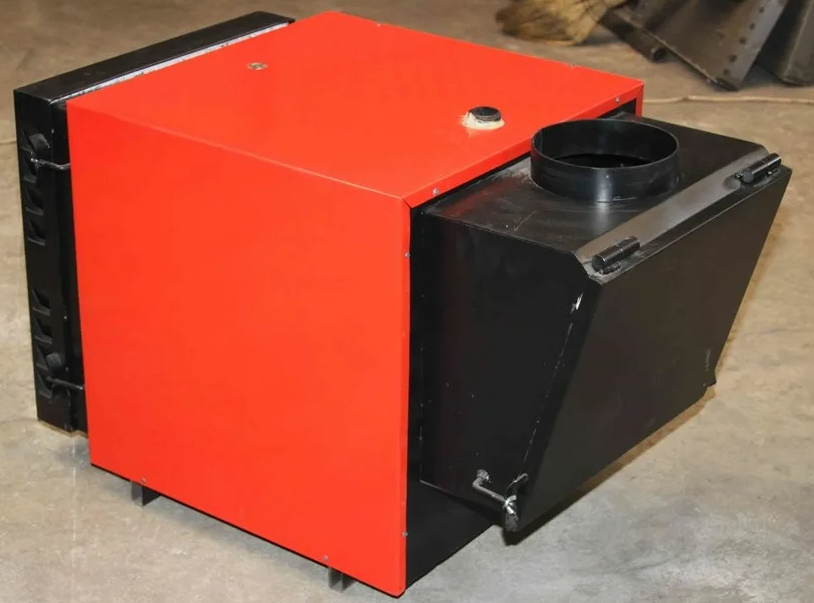

Стандартный качественный котлоагрегат на отработанном масле Котел на отработке EnergyLogic (США).

Котлы с водяным отопительным контуром, работающие на отработанном масле – это исключительно напольные одноконтурные модели. Двухконтурных котлоагрегатов на сегодняшний день попросту не существует, как и энергонезависимых: генерируемого теплопарой напряжения не достаточно для работы турбонаддува, топливного насоса и автоматики.

Принцип работы котлов на отработке несколько отличается от дизельных или газовых аналогов в виду того, что топливо перед сжиганием необходимо предварительно разогреть до высоких температур. Для этого котлы оснащены двумя камерами: предварительного разогрева, которая обычно находится под внешней частью горелки, делая ее еще более габаритной, и камера сгорания – характерная всем котлам камера, где происходит сжигание топлива и аккумуляция теплообменником выделяемого при этом тепла.

Схематическое изображение топливной системы и горелки, работающей на отработанном масле.

Рассмотрим принцип работы котла на отработанном масле поэтапно:

  1. Из внешнего бака для хранения топлива с помощью топливного насоса (в зависимости от модели, идет в комплекте) масло подается в камеру предварительного нагрева, поплавок регулирует его объем.
  2. Нагревательный элемент (как правило ТЭН) разогревает масло до необходимой рабочей температуры (обычно 70-110°C, зависит от модели котла и горелки).
  3. При достижении рабочей температуры, через форсунку топливо подается в камеру сгорания, где смешивается с первичным воздухом у подпорной шайбы. Для более эффективного сжигания и усиления потока тепла внутри камеры сгорания, подача смеси дополнительно усиливается работой турбонаддува.
  4. Стенки камеры сгорания – это теплообменник, внутри которого находится теплоноситель.
  5. Соответственно, теплообменника нагревается при сжигании топлива и передает тепло теплоносителю, который естественным или принудительным (с помощью циркуляционного насоса) образом циркулирует по системе отопления.

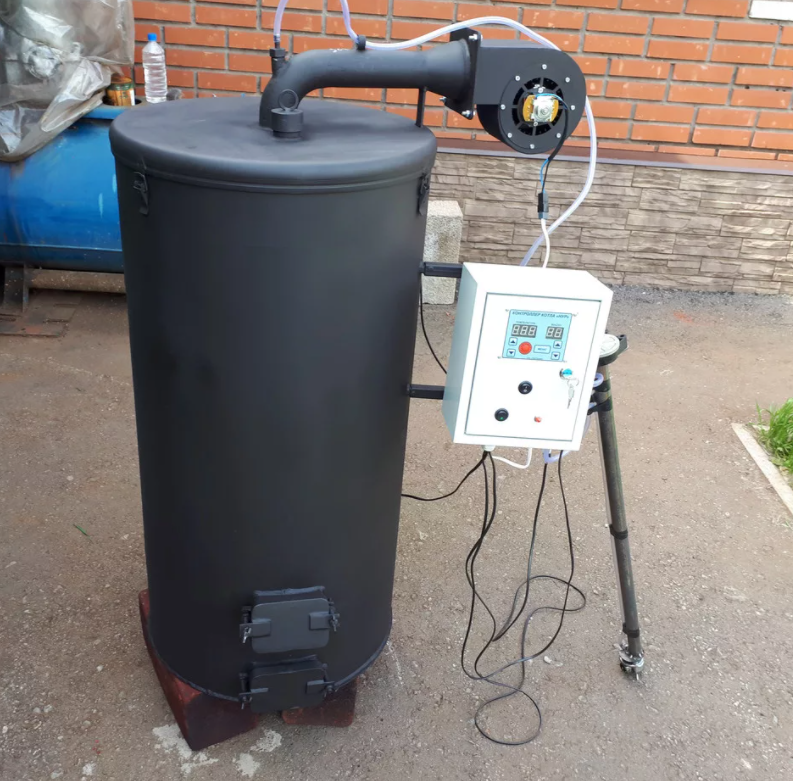

Существуют и вертикальные капельные модели с несколько другим устройством и принципом работы, например, отечественные EcoBoil и Ставпечь КДО:

  1. Из внешнего бака для хранения топлива масло подается на раскаленную чашу внутри камеры сгорания.
  2. При попадании на чашу, оно сразу же испаряется.
  3. В камеру сгорания нагнетается воздух, воздушно-масляная смесь сгорает без следа.
  4. Стенки камеры сгорания – это водяная рубашка, которая нагревается и передает тепло теплоносителю.

Сгорание воздушно-масляной смеси должно происходить при определенной производителем температуре (обычно это 600°C), при отклонениях даже на +-50°C сгорание будет не полным, что приведет к образованию токсических веществ, усиленному загрязнению камеры сгорания и других элементов котла. Именно поэтому пуско-наладку нового котла желательно доверить сертифицированному специалисту. Также многие производители не распространяют гарантию на котел, если в его паспорте не будет соответствующего штампа, поставленного специалистом по завершению пуско-наладочных работ.

Рассматривая стандартные и вертикальные модели, мы рекомендуем выбрать первые, их КПД обычно выше, а сажеобразование и загрязнение происходит на порядок медленнее. Рекомендуемая частота очистки моделей со стандартной конструкцией в среднем 1,5-2 недели, в то время как сажу и прочие продукты сгорания в вертикальных или самодельных моделях необходимо очищать ежесуточно (процесс занимает около 5 минут).

Расход топлива

В качестве топлива могут быть использованы моторные, гидравлические или трансмиссионные масла. Использовать растительные масла, мазут, термальные или диатермические масла (предназначенные для использования в качестве теплоносителя) строго не рекомендуется (за исключением некоторых моделей).

Удельная теплота сгорания 1 литра отработанного масла – 11-11,3 кВт, в зависимости от производителя и качества состава. Это значит, что для получения 11 кВт тепла, необходим 1 литр топлива. Но даже современные котлоагрегаты не совершенны, КПД, котлов на отработке в среднем составляет 85-90%, т.е. около 10-15% полученного тепла не передается теплоносителю.

Итого, рассчитать расход топлива котлом, работающим на отработанном масле довольно просто: Мощность котла, кВт / 10.

Например, беспрерывно работая на полной мощности 30 кВт котел будет расходовать 3 л/час. Многие производители указывают параметры расхода в паспорте оборудования. Важно понимать, что эти показатели даны для беспрерывной работы на полной мощности, что бывает довольно редко. Обычно котлы работают не более 1/3 времени суток, поэтому указанные расчеты можно смело снижать в 2-3 раза.

На практике котлы на отработке при отоплении среднестатистического дома площадью 100-120 м 2 потребляют 5-8 литров масла в сутки, в зависимости от степени утепления дома. Средняя стоимость отработанного масла на 2020 год порядка 10-15 руб. за литр.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Отзывы о бытовых котлах на отработке с водяным контуром: преимущества и недостатки

Преимущества Недостатки
Доступность и символическая стоимость топлива Высокая изначальная стоимость котлов – практически все модели стоят более 100 тыс. руб.
Простота и надежность – срок беспроблемной службы котлов на отработке сравним с газовыми или дизельными аналогами, но, разумеется, зависит от производителя Необходимость в отдельном помещении под котельную
Экологичность – при правильной работе котла, топливо полностью сжигается, выделяя только безвредные азот и углекислый газ Необходимость в качественной вентиляции
Простота монтажа и подключения – для установки котла не требуется оформлять разрешение, организовывать большие площади для хранения топлива не обязательно Высокая шумность работы, однако, согласно отзывам владельцев котел не слышно даже через относительно тонкие стены котельной
Автономность – классические модели не требуют вмешательства человека и могут работать месяцами (за исключением необходимости в регулярной очистке) Необходимость в регулярной очистке (каждые 24 час) более бюджетных вертикальных моделей
В среднем более низкий (на 3-7%) КПД, чем у газовых или дизельных аналогов (однако  это едва ощутимый недостаток в виду дешевизны топлива)
Отсутствие двухконтурных и настенных моделей
Автоматика недорогих моделей имеет довольно ограниченный функционал

Как выбрать котел на отработанном масле для отопления частного дома

Материал теплообменника

В котлах на отработанном масле используются два типа теплообменников:

  • стальной – наиболее распространенный и недорогой в производстве, но изнутри сильно подвержен коррозии. Даже не смотря на обработку различными антикоррозийными составами, редко служит более 20 лет. Однако стальной теплообменник более легкий, устойчивый к перепадам температур и механическим ударам.
  • чугунный – тяжелый и долговечный теплообменник. Чугун практически не поддается коррозии и служит не менее 30 лет. Однако он уязвим к механическим повреждениям и перепадам температур, а стоимость его производства позволяет использовать чугунный теплообменник лишь на самых дорогих моделях котлов.

Теплообменники котлов на отработке имеют другую конструкцию и толщину, поэтому даже стальные варианты, в отличие от используемых в газовых котлах, могут служить более 20 лет.

Типы газовых горелок по регуляции пламени

Как и в газовых аналогах, горелка может быть:

  • одноступенчатая – работающая в режиме вкл/выкл, т.е. не имеющая регулировки мощности;
  • двухступенчатая – горелка, работающая на 50 или 100% мощности, что позволяет добиться большей экономичности, снизить нагрузку и увеличить срок службы;
  • модулируемая – крайне редкое явления при работе с отработанным маслом, но и наиболее эффективное. Мощность горелки регулируется в диапазоне 10-100% (точный диапазон зависит от модели), что позволяет обеспечить непрерывное горение на минимальной мощности – наиболее оптимальный режим работы котла.

КПД

Коэффициент полезного действия (КПД) – это отношение объема потребляемого топлива к объему выделенной и аккумулированной теплоносителем тепловой энергии, простыми словами – эффективность котла. В среднем КПД котлов на отработке находится в пределах 85-90%, в зависимости от модели.

В отличие от газовых аналогов, где стоимость топлива в разы дороже, обращать внимание на КПД котлоагрегатов на отработке лучше определившись с остальными перечисленными критериями выбора.

Минимально необходимая мощность

Для стандартного среднестатистического дома без утепления, с кладкой в 2 кирпича и высотой потолков 2,7 м принцип расчета минимально необходимой мощности котла прост: 1 кВт на каждые 10 м 2 отапливаемой площади. Также мы рекомендуем закладывать запас мощности в 15-20%.

Например, для дома в климатической зоне Подмосковья площадью 200 м 2 минимально необходимая мощность котла – 200/10 * 1 * 1,15 = 23 кВт.

Такого метода достаточно в более, чем 95% случаев. Если же дом находится в крайней северной или крайней южной точках страны, имеет высокие потолки или большую площадь остекления, учитываются корректирующие коэффициенты, с которыми мощность показатель может быть выше или ниже на 10-50%.

Как точно рассчитать необходимую мощность котла
Индивидуальный расчет, формула и корректирующие коэффициенты

Дополнительные критерии

Определившись с основными критериями выбора, стоит обратить на другие показатели, влияющие на комфорт эксплуатации котла:

  • наличие звукоизоляции – слой звукоизоляции является редким явлением на котлах, сжигающих отработку в виду и так довольно шумной работы и установки их в отдельных помещениях. Однако некоторые модели способны издавать шум до 70 дБ, а производители далеко не всегда заботятся о звукоизоляции.
  • функционал автоматики – помимо различных режимов работы и тонких настроек, просто необходимым для современного дорогостоящего котла отопления является наличие комнатного термостата, позволяющего регулировать работу котла в зависимости от температуры в помещении, что более правильно и экономично. Кроме того даже самые простые термостаты имеют множество настроек и возможность программирования работы котла на ближайшие сутки или недели, что позволяет существенно экономить топливо, например, запрограммировав на рабочее время (когда никого нет дома) снижение температуры до 15°C.
  • безопасность – также важными для современного котла и безопасности системы отопления являются наличие защиты от перегрева, защиты от остановки циркуляционного насоса, режима предотвращения замерзания.

Лучшие известные производители и модели: характеристики и цены

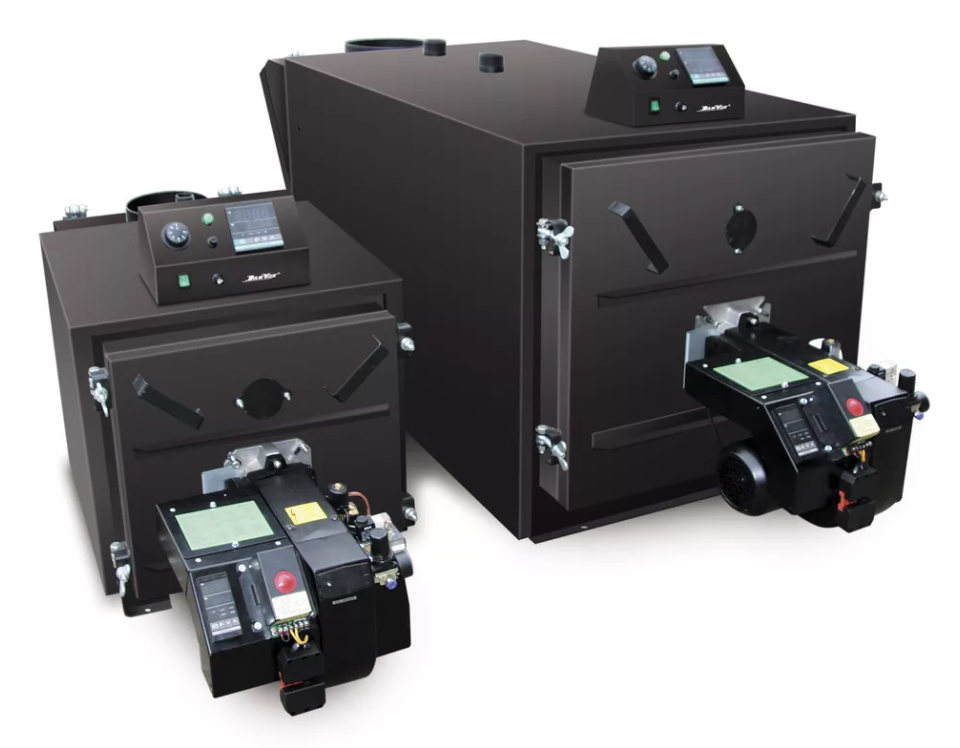

DanVex B-30

Один из лучших котлов на отработке для отопления частного дома финского производства. Помимо версии мощностью 35,6 кВт, существуют и другие версии теплопроизводительностью 60-220 кВт. Отличается высокой надежностью, продуманной системой для упрощения обслуживания и очистки (например, увеличенный диаметр топки и дымогарных труб, вертикальный дымоход, благодаря чему сажа сыпится в зольник, открывающаяся вместе с горелкой дверца, благодаря чему доступ в камеру сгорания осуществляется по нажатию ручки).

Также котел известен компактными размерами, функциональной автоматикой с возможностью подключения GSM-модуля и одним из наиболее высоких для данного вида котлов КПД – 88%. Расход топлива при максимальной нагрузке 3,3 л/ч. Модель имеет все необходимые защитные функции и режимы, возможность подключения комнатного термостата и внешних датчиков температуры.

Единственными известными недостатками являются шумная работа, отсутствие в комплектации топливного насоса, большой вес (157 кг) и неоправданно высокая цена. Страна-производитель: Финляндия.

Стоимость : 250 000-275 000 руб.

NORTEC B70 (WB 40)

Модель российского производителя мощностью 40 кВт. По устройству и принципу работы не отличается от вышеупомянутого финского аналога, оснащен все таким же теплообменником из жаропрочной стали, менее удобен в обслуживании, уступает по качеству материалов и сборки, имеет большие габариты и менее функциональные органы управления.

Однако также имеет и существенные преимущества в виде гораздо более низкой стоимости, полноценного топливного узла (насос, фильтры, бак), идущего в комплекте с котлом, возможности работы на большом количестве видов топлива (мазут, сырая нефть, печное топливо).

Стоимость : 146-175 тыс. руб.

EcoBoil-18

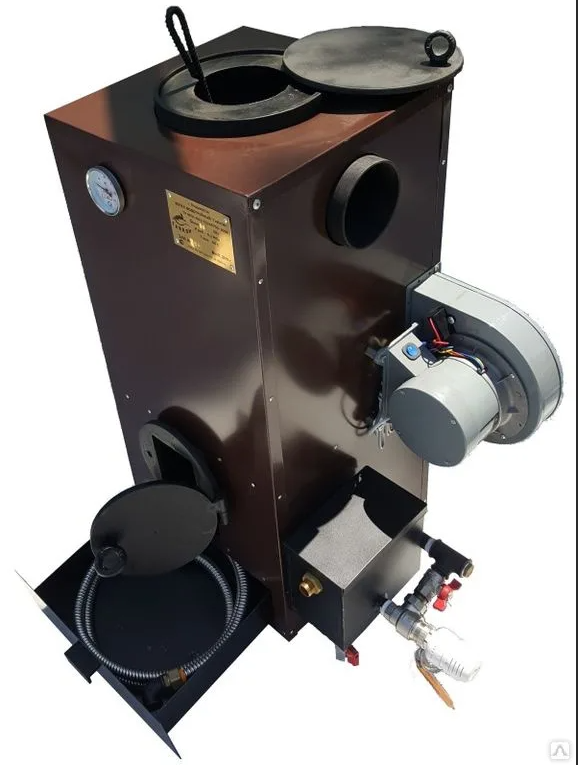

Вертикальная модель капельного типа российского производства мощностью 15 кВт. Отличительным чертами модели являются крайне бюджетная стоимость, компактные размеры, надежность и наличие маслонасоса в комплекте. Помимо отработки, способен сжигать керосин. Модель оснащена одним из лучших в сегменте капельных масляных котлов блоком автоматического управления, но стандартным моделям, распыляющим топливо, автоматика все же уступает.

Также известными недостатками являются необходимость в ежесуточной очистке и отечественное качество сборки. Согласно практике монтажа и отзывам владельцев, во всех случаях модель беспроблемно работает уже на протяжении более 7 лет.

Стоимость : 36 800-39 900 рублей.

Ставпечь КДО-2

Еще одна отечественная модель капельного типа мощностью 28 кВт. Котел имеет ту же конструкцию и принцип работы, что и EcoBoil, однако имеет более высокую стоимость при менее функциональной автоматике. Преимуществом является съемная пиролизная чаша (в которой испаряется масло), это облегчает ее очистку, а в случае прогорания ее легко можно заменить.

Стоимость : 44 500-50 000 руб.

Цены: итоговая таблица

Модель Цена, руб.
DanVex B-30 250 000-275 000
NORTEC B70 (WB 40) 146 000-175 000
EcoBoil-18 36 800-39 900
Ставпечь КДО-2 44 500-50 000

Регулярное техническое обслуживание

Отработанное масло, в отличие от дизеля или газа, – грязное топливо, даже не смотря на наличие фильтров. Поэтому сажеобразование и загрязнение основных рабочих элементов котла на порядок выше. Отсутствие регулярной чистки приводит не только к существенному снижению КПД, но и к более серьезным неполадкам.

Итак, котлы на отработанном масле нуждаются в очистке:

  1. Внутренних стенок теплообменника (каждые 1-3 месяца) . После выключения и полного остывания котла (примерно спустя 1 час), с помощью металлического ёршика, скребка, металлической щетки или любого удобного инструмента необходимо хорошо очистить поверхность. Также очищаем зольный ящик. Специальный жесткий ёршик – оптимальный инструмент для чистки.
  2. Горелки (каждые 1-2 месяца) . Этот пункт применим к стандартным котлам, где для распыления топлива используется форсунка, именно ее и нужно очистить. Сделать это можно металлической щеткой, тканью или наждачкой-нулевкой, в зависимости от степени загрязнения. Если отверстие форсунки забито, необходимо прочистить его проволокой и хорошо продуть. Будьте аккуратны и не допускайте механических повреждений форсунки или изменения заводского диаметра ее отверстия. Также желательно очистить трубки подачи воздуха и масла.
  3. Чаши (каждые 24-48 часов) . Этот пункт применим к вертикальным капельным котлам. Выключаем котел, дожидаемся пока догорит топливо, после чего сработает датчик пламени и котел остановится. Скребком и металлической щеткой очищаем чашу, выгребаем золу из зольного ящика. Процесс чистки занимает до 5 минут. По завершению переводим котел в стандартный рабочий режим.

При высокой пыльности помещения, хотя бы раз в сезон необходимо очищать и вентиляторы турбин. Подробные индивидуальные алгоритмы и требования к регулярности всегда описаны в инструкции по эксплуатации котла.

На топливо для него почти не придётся тратиться! Котёл для отопления на отработке

В вопросах отопления чаще люди ориентируются на проблему экономичности. Поэтому отопительные котлы на отработке получили свою популярность.

Под термином «отработка» понимается уже отслужившее масло, которое побывало в первичном использовании. Жидкость может быть синтетической или натуральной.

Масло для отопления подойдёт как полученное из кулинарных приборов, так и из-под тепловозов или автомобилей . Вне зависимости от происхождения, при процессе сгорания жидкость будет выделять нужное количество тепловой энергии. Поэтому иметь такое устройство очень выгодно, если есть прямой доступ к топливу.

Плюсы отопительных котлов на отработке

Отопительные котлы на отработанном масле обладают множеством плюсов.

Экономичность

Котёл функционирует на уже первично отработанном масле. Правильно настроенное устройство полностью его сжигает .

Чаще, такие аппараты приобретают люди, у которых имеется доступ к топливу в неограниченных количествах.

Например, работники депо или машиностроительных заводов. Но даже в случае, если отработанную жидкость придётся покупать, то вы всё равно останетесь в плюсе.

Стоимость масла минимальна, а расходуется — экономично. Масло выгорает полностью, а значит, каждая копейка, потраченная на него, будет отработана.

Автономность

Такой котёл работает автономно, без подключения к стационарной системе обогрева помещения . Покупатель самостоятельно, вне зависимости от централизованной поставки тепла решает, где будет установлено устройство. Это актуально в частных домах, где автономное отопление крайне необходимо в холодное время года.

Простота устройства

Аппарат настолько прост в сборке и действии , что некоторые умельцы предпринимают попытки собрать его самостоятельно. Принцип работы самодельного и покупного агрегата схож, а ресурсы, потраченные на изготовление или приобретение практически одинаковы.

Ценовая доступность

Неслучайно такие отопительные устройства пользуются огромной популярностью. Несмотря на то что на рынке мало производителей подобных приборов, они не завышают стоимость, так как прекрасно понимают, что собрать такой аппарат можно и в домашних условиях. В совокупности с низкой ценой на топливо, потребитель может окупить своё приобретение уже за первый отопительный сезон.

Фото 1. Два котла (желтого и красного цвета), работающих на отработанном масле. Производитель Thermobile.

Широкий спектр применения

Котлы на отработанном масле используются не только для обогрева жилых помещений. Часто их можно встретить в офисах, учреждениях, и даже промышленных и складских зонах. Именно эти факторы оказали влияние на то, что такие приборы получили широкий спектр применения.

Экологичность

Топливо сгорает полностью. При этом в окружающую атмосферу не выбрасывается токсичных отходов, вредных веществ. Работа устройства абсолютно безвредная для людей и окружающей среды. Многие модели производителей отмечены знаком экологичной безопасности от различных природоохранных организаций.

Эффективность использования

Аппарат быстро нагревает воздух и помещение вокруг , поддерживает заданную температуру. Тепло ощущается практически сразу же после включения устройства.

Оно не только остаётся в помещении и не исчезает с течением времени, но и распространяется по другим комнатам.

Минусы использования котлов для отопления на отработанном масле

Минусы у отопительных котлов на отработке тоже встречаются.

Частое обслуживание

Наряду с плюсами, существуют и недостатки, о которых следует знать каждому будущему покупателю. Первый из них — частое обслуживание.

Такие аппараты нуждаются в надлежащем уходе. Некоторые модели предполагают очистку камеры сгорания водогрейного котла пару раз в месяц.

Очищать её от остатков отработанного топлива необходимо по мере загрязнения фильтра, проверять который нужно не реже одного раза в месяц.

В основном устройство оснащается многоразовыми фильтрами , но хозяева не должны забывать о том, что они могут легко выйти из строя. В инструкции к каждому котлу есть информация о необходимости прохождения технического обслуживания. Если оборудование эксплуатируется в соответствии с указаниями, то проходить техобслуживание можно не чаще, чем указано в инструкции.

Обязательное наличие вентиляции

Несмотря на то что отработанное топливо не выбрасывает в атмосферу вредных веществ и продуктов горения, пары довольно сильные, и при отсутствии вентиляции будут оседать на потолке и на стенах. Это повредит внешнему виду вашего помещения, испортит материалы, а также создаст неприемлемый для работы такого устройства климат. Поэтому позаботьтесь о том, чтобы аппарат располагался в месте, где есть хорошо функционирующая вентиляция.

Хранение топлива

Отработанное топливо не нуждается в дополнительной фильтрации перед использованием, но нужно предпринимать необходимые действия для его правильного хранения.

Оно не должно подвергаться воздействию высоких температур или прямых солнечных лучей. Лучше всего хранить в специальных ёмкостях, предназначенных для масляных жидкостей .

Фото 2. Хранение отработанного масла в специальных канистрах. Стенки изделий должны быть толстыми.

Их объем будет зависеть от мощности и количества потребления топлива устройством. У каждого обладателя котла должно быть как минимум две ёмкости . Одна небольшая, расходная, а вторая для сбора и хранения отработанного масла.

Внимание! Не стоит запасаться впрок большим количеством топлива. Во-первых , сжигается оно довольно медленно, поэтому бо́льшая часть масла останется на следующий сезон. Во-вторых , нахождение в жилых помещениях легковоспламеняющихся жидкостей небезопасно для окружающих.

Шум при работе

К сожалению, котёл, функционирующий на отработанном масле, создаёт определённые шумы. Подобное происходит из-за работы вентилятора и вытяжной системы. Поэтому целесообразно устанавливать такое оборудование подальше от жилых комнат и комнат отдыха. Шум довольно сильный и может помешать здоровому сну.

Виды

Котлы на отработке подразделяются на пиролизные и турбогрелки.

Пиролизные

Это оборудование изготовлено из листовой стали с использованием стальных труб .

После изготовления, устройство покрывается жаропрочной краской. Все элементы составляют цельную конструкцию, где отсоединяется только крышка от камеры сгорания.

Конструкция устройства проста. В неё входят:

  • блок управления;
  • встроенный вентилятор;
  • маслонасос выносной;
  • камера сгорания с водяной рубашкой.

В устройстве отсутствует горелка.

Принцип действия таких аппаратов прост:

  1. В расходную ёмкость заливается отработанное топливо по шлангу , оно подаётся в специальную камеру.
  2. Испарительная камера, выполненная из толстой стали, нагревается до определённой температуры.
  3. По мере разогрева, масло начинает испаряться на дне . Выделяющийся пар поднимается в камеру сгорания.
  4. В её центре есть перфорированная труба, которая подаёт воздух из вентилятора.
  5. Масляные разогревшиеся пары смешиваются с кислородом и сгорают.
  6. В результате этого процесса нагревается водяная рубашка изнутри.
  7. Пары направляются в газотрубный теплообменник.
  8. Проходя сквозь водяную рубашку, пары немного остывают и подаются в помещение.
  9. Энергия передаётся теплоносителю. Сами продукты горения поднимаются по вентиляции и покидают помещение.

Важно! Основное отличие от других котлов на отработанном масле состоит в отсутствии горелок, что повышает надёжность использования, а также влияет на лёгкость эксплуатации. Конструкция очень компактная и проста в монтаже.

Турбогорелки

Принцип работы похож на функционирование дизельных устройств. Он заключается в том, что топливо разбрызгивается и горит уже непосредственно масляный туман.

Фото 3. Схема устройства турбогрелки, работающей на отработке. Стрелками указаны составные части конструкции.

К отличительным чертам такого устройства относят чувствительность к качеству топлива. Если в его составе имеются различные примеси или вода, то горелка не стартует. Нужна хорошая электрическая мощность.

Это устройство действует по следующему сценарию:

  1. Масло заливается в специальный отсек.
  2. Под воздействием потока воздушных масс оно попадает в область непосредственного возгорания. Там уже имеется заданная температура.
  3. Происходит эффект пиролиза.
  4. Выделяются газообразные летучие продукты , которые смешиваются с кислородом и выходят из отверстия. Там же они сгорают.
  5. При этом смолистые продукты начинают накапливаться в отсеке.
  6. После того как отключается горелка, температура, достигшая максимума, сохраняется.
  7. Подача воздуха тоже не прекращается.
  8. Нелетучие продукты пиролиза сохраняются. Горелка очищается самостоятельно.

Все устройство состоит из твёрдых металлических сплавов . Сверху покрыто жаропрочной краской.

Правила использования

Чтобы котёл служил длительное время без сервиса, необходимо уделять внимание правилам использования.

Топливо

Отработанное масло для функционирования котла может быть использовано практически любого назначения. Главное, чтобы оно соответствовало ряду требований, которые предъявляются производителями устройств.

Фото 4. Слив отработанного масла в специальную ёмкость. Сама жидкость тёмно-коричневого цвета.

Если у вас имеются дополнительные системы фильтрации, не стесняйтесь их использовать. Чем чище будет отработанное масло, тем эффективнее будет происходить процесс горения. Это влияет и на тот факт, что вы проведёте меньше профилактических работ в процессе эксплуатации.

Если путём анализа выявится, что в топливе содержится большое количество воды и антифриза, то необходимо фильтровать топливо полностью . Есть специальные рекомендации о том, как удалить такие примеси.

Производители, чаще всего, советуют для использования гидравлические, моторные, трансмиссионные масла , а также масло из автоматической коробки передач. А вот использовать в приборе мазут не рекомендуется.

Расчёт топлива для котла происходит в соответствии с теплопотерями для каждого конкретного помещения. Нужно учитывать данные по утеплению места, его остеклению, режим работы котла, а также необходимую установленную температуру. В зависимости от производителя, расчёт будет выполняться по индивидуальным формулам. Лучше для выявления этого вопроса связываться непосредственно с производителем.

Чаще всего используется следующая формула:

B = d*(h1-h2) + d*(h1+h2) /qn

Где: h1 — коэффициент полезного действия,

h2 — энтальпия топлива,

d — теплота сгорания топлива,

qn — температура и удельная теплоёмкость масла.

Как правильно и безопасно залить топливо в котёл?

Перед началом работы нужно провести ряд действий, которые обеспечат безопасность использования аппарата:

  1. Откройте контейнер с жидкостью . Это нужно для того, чтобы она успела провзаимодействовать с кислородом.
  2. После этого отключите устройство от сети и питания , проведите проверку степени герметизации швов.
  3. Заполните отсев для сбора маслом. Нужно налить 10-миллиметровый слой. Масло должно быть чистым.
  4. Добавьте к этой жидкости 100 мл керосина.
  5. Возьмите фитиль и смочите его в розжиге.
  6. Опустите на дно ёмкости.
  7. Подожгите отработку.
  8. Следите за тем, как ведут себя швы и масло. Все действия нужно осуществлять в перчатках.
  9. Закройте крышку.
  10. После этого начнётся работа устройства , и вы сможете проверить, насколько эффективно оно функционирует.

Фото 5. Заправка самодельного котла отработанным маслом. Топливо наливается в нижнюю часть агрегата.

Нельзя попадать маслом на посторонние участки и детали устройства. При работе должны быть закрыты все дополнительные источники подачи кислорода , например, двери или окна.

Как обслуживать печь?

Система управления котлом на отработанном масле обеспечивает простое и довольно беспроблемное обслуживание аппарата. От покупателя требуется выполнение трёх действий в сезон работы:

  • Чистка теплообменника

Чтобы осуществить подобную процедуру, необходимо найти доступ к котлу. Его, в большинстве случаев, обеспечивает съёмная задняя панель. Избавившись от неё, вы сможете удалить сажу и продукты горения самостоятельно, без привлечения специалистов. Для начала используйте сухую технику уборки, а затем, пройдитесь влажной тканью.

  • Замена форсунок

Если ваше устройство продолжительное время функционирует на отработке, то необходимость замены форсунок может появиться уже в 1 сезон. Топливо подаётся непосредственно на горелку, процесс сжигания происходит под давлением. Сопла прогорают и требуют замены. Снимите форсунки и найдите подходящие по размеру. Устанавливайте в соответствии с инструкцией.

  • Очистка топливного фильтра

Масло, преимущественно машинное, содержит огромное количество мелких фракций металла и других веществ.

Все они оседают на фильтре, забивают его, из-за этого устройство перестаёт функционировать должным образом. Фильтры меняются минимум раз в сезон.

Такая процедура позволит защитить форсунки от загрязнения и, соответственно, прогорания. Все остальные системы и устройства функционируют без необходимости проведения различных гигиенических процедур.

Полезное видео

Посмотрите видео, в котором рассказывается, как правильно запустить отопительный котел, работающий на отработанном масле.

Итоги

Котлы на отработке — идеальный вариант для экономичного отопления в холодное время года. Одинаково хорошо справляются с задачей, работая как в условиях жилых помещений, так и на промышленных зонах. А низкая стоимость такого агрегата — приятное дополнение и ещё один повод для покупки.

Котел на отработанном масле: надежный и бюджетный вариант отопления помещения

Выгодным вариантом для подачи отопления в помещение и обеспечения горячей водой является котел на отработанном масле. Аппарат характеризуется простой конструкцией, что позволяет изготовить его самостоятельно. Это поможет дополнительно сэкономить средства. Если такая возможность исключается, можно приобрести котел на отработке заводской сборки. В настоящее время модельный ряд изделий представлен в широком разнообразии.

Для котла могут использоваться разные варианты отработанного масла, которое характеризуется обилием различных примесей

Что представляет собой котел на отработанном масле

Сегодня большой популярностью пользуется отопительное оборудование, которое функционирует на отработке. Это объясняется рядом отличительных преимуществ устройства. В первую очередь это низкая стоимость установки и доступность топлива, которое можно купить за символическую плату. Отопление на отработке не нуждается в использовании ресурсов в виде электроэнергии и газа, что делает его экономически выгодным.

Несмотря на многочисленные достоинства, котел на отработке имеет и свои недостатки

Важно! Вторичное использование продуктов отработки в полном объеме благотворно влияет на окружающую среду, исключая утилизацию масла и попадание его на грунт и в водоемы.

При правильной настройке котла отработанное масло сжигается полностью, благодаря чему не образуются токсичные продукты сгорания. Устройство состоит из минимального количества деталей, что можно увидеть на схемах котлов. Это увеличивает надежность и долговечность конструкции. На разогрев котла не требуется много времени. Принудительная конвекция способствует быстрому повышению температуры в помещении.

Несмотря на многочисленные достоинства, котел на отработке имеет и недостатки. При работе устройства испаряется влага из воздуха и происходит сжигание кислорода, что негативно сказывается на здоровье человека. Поэтому котел должен располагаться в нежилом помещении с хорошей вентиляционной системой. Устройства на отработке быстро загрязняются. Особенно это относится к плазменной чаше и дымоходу.

Для такого котла могут использоваться разные варианты отработанного масла, которое характеризуется обилием различных примесей. Поэтому для обеспечения длительного периода эксплуатации устройства в том месте, где осуществляется подача масла в котел, следует установить фильтр, который необходимо менять по мере загрязнения.

Котел на отработанном масле должен располагаться в нежилом помещении с хорошей вентиляционной системой

Как работает котел на отработке

Котлы для частного дома на отработанном масле, а также для гаража, мастерской или производственного помещения имеют простую конструкцию. Они состоят из двух камер-отсеков: испарительной и камеры сгорания. В первом отсеке выполняется процесс подготовки отработанного масла к горению. Во втором – оно сжигается. Принцип работы устройства заключается в следующем.

Из емкости с отработанным маслом насос подает вещество в испарительную камеру, которая располагается в нижней части аппарата. В ней поддерживается необходимая температура, достаточная для нагревания и последующего испарения отработки. Масляные пары поднимаются в верхнюю зону корпуса, где располагается камера сгорания. Она дополнительно оснащена воздуховодом в виде трубы с отверстиями. С помощью вентилятора по воздуховоду воздух подается в камеру, где смешивается с масляным паром. Образованная смесь сгорает без остатка.

Теплообменник распространяет полученное тепло. Образованные продукты сгорания поступают в дымоотвод. Обязательным процессом является предварительный нагрев отработки. Масло содержит множество примесей, под действием определенной температуры происходит процесс разложения вещества на простые углероды, которые впоследствии сжигаются. В результате образуются водяные пары, азот и газ, безвредные для организма.

Котлы на отработанном масле имеют простую конструкцию

Полное окисление углеводов возможно только при температуре 600 °С. Если это значение не соблюдается, в процессе сгорания образуется множество токсических веществ, крайне опасных для здоровья человека.

Разновидности масляных котлов на отработанном масле

Существует три варианта котлов на отработанном масле: водонагревательный, отопительный и бытовой. Первый вариант является альтернативой современному бойлеру. Имея платформенную конструкцию, аппарат прогревает плоскую поверхность, где располагается водяной бак. На выходе емкости установлен небольшой насос, который осуществляет регулировку давления в системе.

Важно! Изменить температуру воды очень сложно, поэтому в случае необходимости ее рекомендуется разбавить холодной.

Для водогрейных котлов на отработанном масле используется водяной бак объемом не более 140 л. Он нагревается на протяжении 2 часов, что в несколько раз быстрее скорости работы современного электрического бойлера. Масляный водонагреватель может работать в двух режимах: быстром и фитильном. Первый вариант используется для нагрева полностью холодной воды. Фитильный режим позволяет воде в емкости находиться в подогретом состоянии. Однако на это потребуется большое количество топливного ресурса.

Существует три варианта котлов на отработанном масле: водонагревательный, отопительный и бытовой

Важно! Масляные водонагреватели на отработке монтируются в подвальных помещениях, поскольку они являются нетранспортабельными.

Бытовые котлы считаются идеальным решением для загородных домов. Они имеют встроенный механизм очистки газов, что способствует работе устройства без дыма. Подобные аппараты являются мобильными конструкциями, что позволят переносить их в любое место без нарушения работоспособности изделия. Это многофункциональное устройство позволяет не только отапливать помещение, но и подогревать пищу. Агрегат можно использовать на природе или во время путешествия.

Автоматика для котла на отработанном масле может выполнять различные функции. Здесь можно настроить контроль за разогревом теплоносителя, температурой воздуха в помещении. Такие аппараты устанавливаются на полу. Их стоимость зависит от функциональных особенностей устройства.

Благодаря компактным размерам водогрейного котла, его удобно установить в помещении котельной

Характеристика котла отопления на отработанном масле

Отопительный котел на отработанном масле должен располагаться в нежилом помещении. Как правило, для обогрева дома его устанавливают в специальной пристройке. Несмотря на то что современные устройства оснащены усовершенствованным фильтрационным блоком, в процессе работы они выделяют неприятный запах машинного масла.

Внутренняя часть блока оборудована обогревательным узлом с водяной трубочкой и гидропомпой. Последний элемент может работать от электрической сети или от генерируемой самим аппаратом энергии. С помощью гидропомпы в контуре осуществляется циркуляция теплоносителя в виде обычной воды.

Принцип работы устройства заключается в следующем. В камере сгорания осуществляется окисление масляных паров и воздушных масс, которые поступают под воздействием вентилируемого компрессора. Уровень огня регулируется с помощью шланга с клапаном. Вентилирующее устройство является единственным движимым элементом, вследствие чего оно может выйти строя.

Такие котлы характеризуются высокой производительностью и способностью длительное время поддерживать температуру воздуха в помещении. Емкость с топливом располагается на полу, а воздухонагреватель может быть закреплен на стене или потолке.

Внутренняя часть блока котла оборудована обогревательным узлом с водяной трубочкой и гидропомпой

Тонкости процесса создания котла на отработке своими руками

Важнейшей составляющей процесса сгорания топлива является предварительный разогрев отработки. Это даст возможность тяжелому веществу окислиться на легкие составляющие. Добиться такого результата можно с помощью создания толстостенной раскаленной чаши из металла, куда отработка будет подаваться каплями.

При попадании масла на раскаленный металл вещество превращается в пары, которые отводятся в камеру сгорания. Там они должны смешаться с воздухом для лучшего горения, для чего используется воздуховод. Он оснащается крыльчаткой, благодаря которой осуществляется завихрение потока, что способствует длительному пребыванию в камере сгорания масляно-воздушной смеси. Только в этом случае топливо сгорит полностью.

Для осуществления процесса нагрева испарительной чаши в нее следует поместить фитиль, пропитанный горючим. Далее добавляется немного солярки или бензина и выполняется поджиг. Когда металл раскаливается до нужной температуры, происходит подача масла. Этот процесс является простым, но очень опасным. Поэтому важно правильно организовать поступление вещества в форсунку для котла на отработанном масле.

При попадании масла на раскаленный металл вещество превращается в пары, которые отводятся в камеру сгорания

Если масло будет поступать струйно, топливо не будет успевать сгорать. В результате образовываются токсические компоненты, опасные для здоровья человека. Для осуществления эффективного горения без дыма следует организовать капельную подачу топлива. Для этого применяется шланг, на одном конце которого устанавливается фильтр. Лучше использовать автомобильный масляный элемент полной фильтрации. Затем на шланг надевается фрагмент медицинской капельницы с колесиком-регулятором. Элемент закрепляется на штуцере. Масло из капельницы направляется в воронку, которая соединена с трубой. Она подает топливо в чашу сгорания.

Изготовление своими руками котла на отработанном масле с водяным контуром

На основании изучения чертежа котла своими руками на отработанном масле выполняется подготовка следующих необходимых материалов и инструментов:

  • листа металла толщиной 4 мм для бака или трубы диаметром 500 мм;
  • трубы сечением 200 мм;
  • листового металла толщиной 6 мм для создания крышки;
  • металлических пластин толщиной 3 мм;
  • куска трубы для монтажа дымохода;
  • насоса для подачи масла;
  • вентилятора;

Чтобы изготовить своими руками котел на отработанном масле с водяным контуром нужно знать его составляющую

  • переходников стальных;
  • герметика термостойкого;
  • уголка металлического для опор;
  • болгарки с обрезным кругом;
  • дрели;
  • молотка;
  • набора ключей;
  • сварочного аппарата с электродами.

Полезный совет! Для облегчения создания самодельного котла на отработке можно воспользоваться готовыми бочками для кислорода или пропана.

Корпус котла условно делится на две части. В нижней будет располагаться радиатор отопления, а в верхней – водяная рубашка.

Процесс выполнения котла своими руками на отработанном масле начинается с изготовления внутреннего бака в виде емкости с водяной рубашкой, каналом для подачи кислорода и трубкой для масла.

Корпус котла условно делится на две части: радиатор и водяная рубашка

На листе металла наносятся размеры элементов бака согласно чертежу котла на отработанном масле. Все детали соединяются с помощью сварки. В днище корпуса выполняется дверца для извлечения чаши и поджига масла. Для ускорения процесса корпус можно изготовить из фрагмента трубы диаметром 500 мм, длиной 1 м.

Из металлических пластин вырезаются два элемента круглой формы, которые будут исполнять роль дна и крышки корпуса. В верхней части делается круглое отверстие, имеющее размер, соответствующий диаметру перфорированной трубы, в которое она вставляется и приваривается. Корпус накрывается двумя пластинами посредством сварки. К его дну крепятся ножки из арматурных прутков.

Верхний бак изготавливается аналогичным образом. В крышке выполняется отверстие под дымовую трубу. Для соединения двух емкостей используется трубка-горелка диаметром 100 мм, высотой 35 см. В не    й делаются отверстия диаметром 9 мм в количестве 50 шт. по всей площади изделия.

Статья по теме:

Печь на отработанном масле: варианты изготовления устройства своими руками

Принцип работы. Типы устройства. Модели заводской сборки. Изготовление печи на отработке своими руками, варианты конструкции.

С помощью сварки все элементы соединяются между собой согласно чертежу котла на отработанном масле. После установки аппарата на ровное бетонное основание производится монтаж дымохода. Его длина составляет 3,5-4 м. Чтобы обеспечить хорошую тягу, необходимо, чтобы труба была наклонной. Наружная часть должна быть вертикальной, причем она оснащается специальной крышкой для защиты от снега и дождя.

Варианты масла для котлов на отработанном масле

Для данных котлов можно применять любой тип отработанного масла. Подходящим считается не только машинное, но и амортизационное, трансформаторное, трансмиссионное, моторное, гидравлическое, рапсовое, растительное и другие виды. Главным требованием к топливу является отсутствие в его составе воды, промывочных жидкостей, антифриза и других нежелательных компонентов. Машинное масло является наиболее дешевым и доступным вариантом. Его в достаточном количестве можно приобрести на любом СТО.

Для котлов можно применять любой тип отработанного масла

Котел на дизельном топливе характеризуется максимальным КПД. К нему можно добавлять масляные вещества, которые будут выступать в роли катализатора, что способствует хорошему процессу горения. Это могут быть мазут, керосин, средство для розжига мангалов.

Категорически запрещается использовать для котлов на отработке в качестве топлива спирт, бензин и другие легковоспламеняющиеся вещества.

Важно! В процессе горения топливо нельзя добавлять в емкости. Ее заполнение происходит только после полного выгорания заливки и остывания бака.

Обзор котлов российского производства на отработанном масле

Котлы отечественного производства на отработанном масле изготавливаются преимущественно в Воронеже, где производитель располагает всеми необходимыми документами, связанными с производством продукции. Встречаются и другие малые предприятия. Однако большинство из них не имеют государственного сертификата на изготовление отопительного оборудования. На это следует обращать внимание при покупке котла.

Мощный котел Ставпечь STV1 характеризуется высоким КПД

Двухконтурный котел на отработанном масле Теплотерм GMB 30-50 кВт характеризуется высоким качеством исполнения каждой детали. Он, благодаря многофункциональному микропроцессору, оснащен автоматической системой управления. Аппарат имеет множество опций, которые упрощают работу устройства, делая ее безопасной. Расход горючего – 3-5,5 л/час. Стоимость модели составляет 95 тыс. руб.

Популярной моделью является пиролизный котел Геккон 50. Аппарат может работать не только на отработке, но и на сырой нефти, дизельном топливе, мазутах всех марок, керосине, жирах и различных видах масла. Котел нетребователен к качеству и вязкости топлива. Здесь нет необходимости в его предварительной фильтрации и нагреве.

Конструкция имеет небольшие габариты (46х66х95 см) и вес 160 кг. Аппарат характеризуется высоким КПД, надежностью выполнения всех элементов и соединительных узлов, простотой обслуживания и ремонта. Максимальная температура в устройстве достигает 95 °С. Расход горючего вещества составляет 2-5 л/час. Потребляемая мощность равна 100 Вт. Цена отопительного котла на отработанном масле – 108 тыс. руб.

Комбинированный котел КЧМ 5К имеет чугунный надежный корпус

Котел Ставпечь STV1 характеризуется высоким КПД. Мощность аппарата составляет 50 кВт. Расход топливной смеси равен 1,5-4,5 л/час. Размеры корпуса – 60х100х50 см. Аппарат оснащен надежной модулируемой горелкой для котла на отработанном масле, имеющей высокий показатель эмиссии. Устройство укомплектовано топливным фильтром, насосом и водонапорным баком. В качестве горючего можно использовать различные виды масла, дизельное топливо и керосин. Цена котла составляет 100 тыс. руб.

Комбинированный аппарат КЧМ 5К имеет чугунный корпус. Он может работать не только на отработке, но и на газу, а также на твердом топливе. Мощность устройства – 96 кВт. Модель отличается высоким качеством изготовления деталей, безопасностью в эксплуатации и долговечностью. Купить котел можно за 180 тыс. руб.

Дорогостоящие котлы на отработанном масле отечественного производства

Отечественный автоматический котел на отработанном масле Тепламос НТ-100 характеризуется расширенной комплектацией. Двухконтурный котел может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения. Модель характеризуется высоким качеством изготовления всех составных элементов. На внешние детали нанесена порошковая краска, которая защищает их от коррозии. Корпус имеет внутреннее теплоизоляционное покрытие в виде стекловаты высокой плотности.

Котел на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м

Для удобства управления аппарат оснащен дистанционным пультом, что позволяет ему работать в автоматическом режиме. Он состоит из включателя, термостата, термогигрометра и аварийного термостата.

Котел имеет размеры 114х75х118 см и вес 257 кг. Максимальная потребляемая мощность достигает 99 кВт. Расход горючего вещества колеблется в пределах 5-6 л/час. Цена котла на отработанном масле составляет 268 тыс. руб.

Одноконтурный отопительный аппарат на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м. Он имеет габариты 58х60х110 см. Мощность устройства составляет 28 кВт. Расход топлива может колебаться от 0,9 до 1,6 л/час. Котел работает на любом виде масла, невзирая на его качество. Также для него можно применять керосин и спирт. Стоимость котла – 460 тыс. руб.

Водогрейный жаротрубный котел Беламос НТ 325, имеющий мощность 150 кВт, способен обогреть помещение площадью более 500 кв. м. Расход топлива достигает 1,8-3,3 л/час. Благодаря наличию теплообменника имеет высокий КПД. Оснащен блоком управления с функцией плавной регулировки и возможностью поддержания выставленной температуры теплоносителя. Может работать на любом виде жидкого топлива, которое не нуждается в фильтрации и подогреве. Цена котла составляет 500 тыс. руб.

Двухконтурный котел Тепламос НТ 100 может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения

 Финские котлы для частного дома на отработанном масле

Большой популярностью пользуется на основании многочисленных отзывов котел на отработанном масле Ecoheat 60S, укомплектованный горелкой. Аппарат можно подключать к бойлеру для получения горячей воды. Котел имеет габариты 102х67х79 см. Расход топлива не превышает 5,4 л/час. Мощность агрегата составляет 60 кВт.

Корпус котла выполнен из листовой стали и покрыт теплоизоляцией в виде плотного стекловолокна. Преимуществом агрегата является простота обслуживания, что обеспечивается благодаря классической форме камеры сгорания и двойной системе фильтрации топлива. Купить котел на отработанном масле можно за 280 тыс. руб.

Еще одной достойной внимания моделью является котел Danvex B-60, функционирующий на отработке. Он используется для обогрева помещения площадью 150-200 кв. м. Мощность устройства – 63 кВт. Корпус выполнен из качественной жаропрочной стали с теплоизоляционным покрытием. КПД устройства составляет 88 %. Его можно подключить к бойлеру. Расход топлива равен 5,6 л/час.

Корпус котла Danvex B-60 выполнен из качественной жаропрочной стали с теплоизоляционным покрытием

Модель отличается качественной и профессиональной сборкой и стильным исполнением. Агрегат прост в эксплуатации и в обслуживании. Благодаря наличию герметичной топливной линии исключается вероятность испарения масла и присутствие неприятного запаха в помещении. Средняя цена котла составляет 290 тыс. руб.

Европейские производители отопительных котлов на отработке

Надежное и долговечное отопительное оборудование предлагает немецкая фирма Kroll. Модели характеризуются мощностью 25-200 кВт. Расход топлива находится в диапазоне 2,1-16,9 л/час. Котлы оборудованы инверсионной камерой сгорания, которая располагается горизонтально, и универсальной автоматической горелкой. Дымогарные трубы внутри оснащены турбуляторами из нержавейки, что позволяет регулировать температуру дымовых газов, выбирая уровень давления в топке. Стальной корпус имеет теплоизоляционный кожух из стекловолокна.

Другой немецкий производитель Buderus занимается изготовлением низкотемпературных чугунных отопительных котлов на отработанном масле. Устройства имеют мощность 25-100 кВт. Большинство моделей оснащено электронной системой управления с опцией плавной регулировки температуры воды в котле. Котлы дополнительно могут комбинироваться с водонагревательными баками для осуществления горячего водоснабжения.

Большинство моделей котлов Buderus оснащено электронной системой управления с опцией плавной регулировки температуры воды

Испанская компания Roca предлагает модельный ряд отопительных котлов мощностью 58-1744 кВт, которые могут использоваться для обогрева помещения площадью 580-17500 кв. м. Аппараты оснащены реверсивной камерой сгорания. Корпус выполнен из листовой стали.

Итальянский производитель Unical выпускает котлы мощностью 35-1100 кВт. Топка цилиндрической формы с глухим дном обладает инверсией памяти. Устройство имеет три газохода котлового блока. Благодаря короткому факелу обеспечивается высокое качество теплообмена и повышается уровень конвекции.

Другие производители масляных котлов

Двухконтурные жидкотопливные котлы Energylogic американского производителя отличаются высоким качеством исполнения, надежностью и долговечностью. Модели имеют мощность 41-218 кВт. Теплообменник работает на влажном эффекте, охлаждая воду. Это исключает образование точек прогара и способствует замедлению износа металла.

В вентиляторной горелке располагается специальная головка, которая формирует и удерживает пламя, нормализуя процесс сгорания горючего. Аппараты имеют возможность подогревать топливо перед попаданием его в форсунку. Котлы оборудованы реверсивной двухходовой топкой.

Теплообменник котла Energylogic работает на влажном эффекте, охлаждая воду

Китайские установки котельные на отработанном масле Norteс имеют мощность 15-7000 кВт. Благодаря наличию сетчатого фильтра горючее поступает в форсунку в чистом виде. Устройства оснащены датчиком перелива топлива и надежной сдвижной регулировочной заслонкой вторичного воздуха.

Другой китайский производитель Smart Burner изготавливает котлы мощностью 24-595 кВт. Устройства имеют систему плавного розжига и опцию регулировки подачи топлива, что способствует большой экономичности.

Двухходовые котлы корейского производства работают на основе одноступенчатых горелок OLB. Они имеют мощность 15-1600 кВт. Устройства оборудованы регулятором давления, с помощью которого настраивается расход горючего на форсунку, что определяется вязкостью топлива. Имеют функцию защиты системы в случае неисправности одного из элементов котла.

Корейские котлы Kiturami работают на разных видах топлива. Они оснащены устройством самодиагностики, благодаря чему выполняется регулировка режима работы. В зоне вторичного дожигания котлы имеют горелку с технологией аэродинамики циклонного потока.

Котлы Kiturami оснащены устройством самодиагностики, благодаря чему выполняется регулировка режима работы

В настоящее время отопление на отработанном масле пользуется большой популярностью. Это в первую очередь связано с экономической целесообразностью такого варианта. Котлы на отработке характеризуются рядом отличительных преимуществ, однако устройства заводского исполнения имеют достаточно высокую стоимость. Чтобы сэкономить, аппарат можно изготовить самостоятельно, изучив все тонкости процесса.

Котлы на отработанном масле с наддувом, водяным контуром, своими руками

Большое число автомобильной техники сегодня подразумевает использование многих литров смазки для двигателей и других частей механизмов. Часто, при гаражной замене масло пропадает зря, загрязняя при этом окружающую среду. Нашелся способ этого избежать, если соорудить собственноручно котел на отработанном масле. При этом можно сохранить экологию и обогреть помещение во время отопительного сезона.

Что представляет собой отработанное масло

Отработка представляет собой продукт на основе нефти, который получается при длительной эксплуатации автомобильного двигателя. Под воздействием внешних факторов масло теряет свои нормальные характеристики и становится негодным для дальнейшего применения. В массе продукта набирается целый комплекс различных частиц, образующихся в процессе работы металлических частей механизмов.

Отработанное масло необходимо слить и заменить новым. При замене отработку рекомендуется утилизировать в специальных пунктах приема, где она находит свое полезное применение в виде топлива для обогрева помещения.

Разновидности котлов на отработке

Масляный котел представляет собой агрегат, в основе работы которого предусмотрен переход энергии сгорания топлива в полезную энергию, необходимую для обогрева помещения. Отработку перед использованием необходимо очистить механическим путем. Такие отопительные агрегаты применяются в местах, где нет возможности установить центральное отопление.

Масло после отработанного ресурса само по себе горит не так эффективно. Для увеличения полезной энергии горения было разработано два способа:

  1. Первый способ подразумевает горение масла в самой емкости. При этом пары топлива при испарении поднимаются по трубе с отверстиями рассчитанного диаметра, куда воздух подается естественным путем. Выше располагается перегородка, которая снижает скорость движения паров, а также обеспечивает полное сгорание без выделения вредных веществ. Такой способ не может обеспечить безопасную работу из-за открытого горения масла в баке.
  2. При втором способе конструкции котла на отработке используют специальную горелку, куда под давлением насосом подается топливо. Поток увлекает за собой воздух, при этом насыщая пары масла, тем самым улучшая полезное горение. Этот метод более безопасный.

Выделяют два вида котлов на отработанном масле:

  • с водяным контуром
  • без водяного контура

С водяным контуром

Котел на отработанном масле с водяным контуром имеет емкость для воды, которая устанавливается на уровне камеры догорания топлива. При этом прогрев воды происходит намного быстрее из-за увеличения площади воздействия тепла на воду.

Температура при этом может увеличиться за считанные минуты, чего не могут себе позволить промышленные электрические приборы. Для автоматической подачи воды на входе в резервуар с водой устанавливается насос.

Также, на камеру догорания паров масляного топлива в некоторых случаях устанавливают змеевик с водой. Подачу воды осуществляет циркуляционный насос. В таких котлах используют дополнительные системы очистки и фильтрации. Рекомендуется, в целях безопасности, ставить оборудование в отдельных нежилых помещениях. Двухконтурный котел на отработанном масле позволит значительно увеличить полезную площадь обогрева помещения. Появляется возможность установки теплового пола в жилой части дома.

Без водяного контура

Для помещений, где возможность установки водяного отопления исключена применяют обычные бытовые печи. Принцип работы устройства помогает экономить топливо при полном сгорании масла. Такое оборудование работает практически без дыма. Для повышения безопасности иногда котлы оборудуют системами очистки продуктов сжигания топлива. Основным плюсом считается то, что они занимают мало места и не требуют особых условий эксплуатации. Также имеется возможность дополнить их водяным контуром и местом для разогрева и приготовления еды.

Преимущества применения котлов на отработке

К положительным особенностям применения системы отопления на отработанном масле относятся:

  • Возможность сбора котельной собственными руками.
  • Доступное отработанное масло.
  • Конструкция не имеет больших габаритов.
  • Монтаж агрегата не требует много усилий и знаний.
  • Быстрый нагрев помещения, сохранение температуры на необходимом уровне.
  • Защита от попадания продуктов горения в помещение.
  • Повышенная экологичность системы.

Недостатки использования котлов на отработанном масле

Как и любое оборудование котел на отработке имеет недостатки:

  • При горении образуется нагар, который необходимо регулярно чистить.
  • Требует предварительной очистки масла от примесей.
  • Возможен сильный нагрев корпуса.
  • Необходима принудительная вентиляция.

Изготовление котла на отработке

Практически каждый может изготовить котел на отработке. Есть много конструкций и способов, все они проверены на практике и широко используются. Существует две основных конструкции, рассмотрим их.

Чертежи отопительных агрегатов

В первом случае котел состоит из двух камер, соединенных между собой трубой с отверстиями. Испарительный отсек находится в нижней камере, здесь происходит открытое горение отработки. Догорание происходит в трубе с отверстиями, куда воздух подается естественным путем. После трубы располагается вторая камера, в ней происходит снижение скорости движения паров топлива.

Перегородка в верхнем отсеке служит еще для полного окисления и соединения с азотом. Выше устанавливается дымоход, он служит для отведения продуктов горения и дополнительной тяги. Разжигают котел при помощи ветоши, смоченной в бензине или керосине. В нижнем отсеке располагается специальная заслонка, которой регулируется подача воздуха в первую камеру горения. Для горячего водоснабжения и систем отопления на второй отсек устанавливается водяная рубашка. Важно оставить зазор между трубой и резервуаром не менее 70 мм.

Второй метод изготовления подразумевает более экономное использование топлива.

Мощность устройства может достигать 15 кВт.

В конструкции присутствует турбина для принудительной подачи воздуха. Усиленный наддув эффективнее сжигает топливную смесь. Отдельно выносится бак с отработкой, на нем устанавливается вентиль для регулировки подачи масла в котел, либо ее полной остановки. Как и в первом случае, центральная труба снабжается прорезями или отверстиями для эффективного горения паров топлива. Продукты сжигания отработки также удаляются через дымоход, при его установке нельзя допускать острых углов и резких поворотов. Рекомендованная длина не менее 4 м.

Такая конструкция позволяет соблюдать все требования безопасности, а также дает возможность простой установки водяных элементов системы отопления. Наиболее экономна.

Необходимые материалы

При изготовлении котла на отработанном масле могут понадобиться следующие материалы:

  • Газовый баллон объемом не менее 50 л
  • Металлические трубы диаметрами 100 мм, толщиной 3 мм и 6 мм
  • Металлические листы толщиной от 3 мм до 5 мм
  • Автомобильный тормозной диск
  • Стальная труба диаметром 15 мм
  • Огнеупорный шланг для подачи топлива
  • Кран шаровый
  • Масляный бак
  • Стальная крышка, толщиной не менее 5 мм
  • Стальной лист не тоньше 3 мм, для водяной рубашки
  • Набор патрубков для соединений

Рекомендуется для защиты от ржавчины применять специальные средства, это продлит срок службы котла. В местах соединений труб, для увеличения герметизации, применяют пасту и паклю.

Инструменты, применяемые для изготовления

Во время работы может понадобиться разнообразный инструмент:

  • Для сварочных соединений применяются трансформаторные аппараты, либо инверторы, так как к таким соединениям предъявляют повышенные требования.
  • Комплект сверел и ручная электрическая дрель, чтобы сделать отверстия для крепления и горелки.
  • Набор плашек с трубной резьбой.
  • Шлифовальная машинка, два круга к ней отрезной и зачистной.
  • Рулетка, металлическая линейка, газовый ключ и приспособление для нанесения разметки на металле.

Перед началом работы рекомендуется обезопасить место проведения сварных работ, а также при сверлении применять охлаждающую жидкость.

Инструкция по изготовлению котла на отработке своими руками

Для того, чтобы изготовить котел на отработанном масле своими руками необходимо следовать следующей инструкции:

  1. Предварительно необходимо опорожнить газовый баллон. Сверху отворачивается вентиль, емкость переворачивается и сливается все содержимое. Баллон промывается водой, только потом можно проводить сварочные и отрезные работы.
  2. В емкости вырезаются два проема, между ними остается полоса не менее 50 мм. Верхний отсек делается больше, в него можно будет загружать дрова. Отрезанные части не выкидывают, это будут люки для загрузки топлива.
  3. Привариваются петли к проемам и люкам.
  4. Из листа стали толщиной 4 мм вырезают кольцо, равное внутреннему диаметру баллона, в нем делают отверстие немного больше диаметра горелки (100 мм). Служит перегородкой между отсеком горения и теплообменником.
  5. Отрезать от стальной трубы заготовку длиной 200 мм, на длину 95 мм сделать отверстия на всей поверхности.
  6. В ранее изготовленное кольцо вставляется заготовка горелки до отверстий и приваривается.
  7. Перегородка устанавливается на уровне верхнего отсека горения.
  8. В качестве заготовки для испарителя может послужить тормозной диск от легкового автомобиля. Предварительно необходимо снизу и сверху закрыть все технологические отверстия, для этого из листа стали вырезаются два кольца, одно будет днищем, а другое крышкой. Затем их приваривают, в крышке делается отверстие для последующей установки муфты.
  9. От трубы отрезается отрезок длиной 150 мм, затем необходимо пропилить его вдоль и немного раздвинуть стенки до 3-4 мм. После заготовка приваривается к чаше горения и крепится на горелку.
  10. Из стального листа вокруг котла формируют водяную рубашку, при этом следует обваривать все сплошным швом.
  11. Снизу и сверху монтируют патрубки для отвода и подачи воды.
  12. Монтируют дымоотвод в крышке и устанавливают на котел.
  13. В стенке газового баллона делают отверстие, в него под углом вводится трубка, конец ее располагают над окном подачи топлива. После настройки длины вылета трубку обваривают.
  14. Нарезают на трубе подачи отработки резьбу и устанавливают кран, соединенный с бочком.

Настройку и проверку самодельной конструкции следует проводить до монтажа водяного контура отопления. Для этого в бачок наливают отработанное масло, открывают вентиль и заливают чашу горения. При розжиге поверх масла добавляют немного керосина и поджигают. Эффективность горения регулируют подачей масла.

Особенности монтажа

Монтаж котла рекомендуется производить в отдельном помещении, снабженным принудительной вентиляцией. Сама конструкция должна надежно стоять на поверхности, что позволит избежать разлива топлива. При изготовлении и монтаже необходимо пользоваться рабочим инструментом, соблюдая технику безопасности. Перед установкой вокруг котла изготавливают бетонный бортик.

Правила безопасной эксплуатации

Необходимо во время эксплуатации соблюдать правила безопасности:

  • Устанавливать агрегат в доступном месте
  • Не хранить горючие материалы рядом с котлом
  • Избегать соприкосновения шлангов подачи масла и воды со стенками котла
  • Бак с маслом располагают от аппарата на расстоянии до 1,5 м
  • Рекомендуется применять средства контроля, и автоматики
  • Обеспечить помещение огнетушителем и датчиками огня

Особенности выбора готового отопительного устройства

При выборе готового отопительного котла необходимо обращать внимание на то, в помещении какого типа он будет устанавливаться, на какой площади, какой вид масла используется, а также обратить внимание на коэффициент полезного действия.

Современные технологии позволяют производить двухоборотные агрегаты, как ручные, так и полностью автоматизированные. Некоторые работают на определенных видах топлива, а другие на любом топливе.

Сами котлы в основном не рекомендуют для жилых помещений, так как они требуют особых условий эксплуатации. Часто их устанавливают в промышленных небольших помещениях.

Котел на отработанном масле с водяным контуром своими руками: чертежи, схема котла на отработке

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос.

Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Недостатки котлов на отработке

Главный минус подобного устройства состоит в том, что его реакция на перекрытие подачи воздуха в топку не будет моментальной. Следовательно, процесс горения будет прекращаться не сразу, а спустя некоторый промежуток времени, за которое нагрев теплоносителя продолжится. Когда пламя окончательно погаснет, его нужно будет разжигать повторно. Это делают в ручном режиме, если конструкция не предусматривает какого-либо иного подхода.

Еще одним недочетом котла на отработке является его загрязненность по сравнению с другими отопительными приборами. Это, прежде всего, связано с используемым горючим. Если конструкция собрана правильно, то от нее не будет исходить неприятный запах. При нарушении технологии в помещение подобный запах будет в той или иной мере проникать.

Другим, не менее существенным, минусом таких котлов по сравнению с другими конструкциями является необходимость очищения горючего от различных твердых примесей, в числе которых могут попадаться кусочки металла либо металлическая стружка. Если не наладить систему фильтрации, то аппарат через определенное время выйдет из строя, а вернуть ему рабочее состояние будет весьма проблематично.

https://youtube.com/watch?v=to6LA5z1hCs

Виды агрегатов

Если нужно организовать обогрев в доме, лучше приобрести котёл в стандартном исполнении. Такие конструкции в настоящее время обладают достаточной автономностью и безопасностью. Комфортность и удобство в эксплуатации обуславливается ещё тем, что отсутствуют специфические запахи, выделяемые топливом.

Котёл работает в автоматическом режиме. Это даёт возможность использовать его без специальных знаний и опыта. Процесс сжигания масла устроен так, что оно полностью сгорает без сопровождения чадного дыма и запаха газа.

Отопительные конструкции

Такие агрегаты не следует устанавливать в жилых помещениях. Обычно для этого используются специальные пристройки. Хотя котлы и оснащены современными фильтрами, но в процессе работы можно ощутить запах машинного масла.

В конструкцию аппарата встроен нагревательный узел, состоящий из водяной трубы и помпы, которая работает не только от сети напряжения, но и от энергии самого прибора. Благодаря ей вода равномерно циркулирует в системе.

Принцип действия таких устройств основывается на сгорании смеси топлива и воздуха, подаваемого при помощи компрессорного вентилятора. Сила огня регулируется с использованием обычного шланга, на конце которого установлен клапан.

Водогрейные аппараты

Функция этих устройств — нагревать воду. Их можно назвать обычными бойлерами. Имеют платформенный принцип действия: на разогретую плоскость устанавливается бак с водой. Насос, встроенный на выходе, служит для корректировки и уравнивания давления внутри системы.

Это интересно: принцип действия бойлера.

Следует отметить, что отрегулировать постоянную температуру жидкости будет довольно трудно. Внутри резервуара она может доходить до +80…100°С. Зачастую в таких системах отопления используются ёмкости для теплоносителя объёмом в 60−140 л. Процесс, при котором греется вода, длится около 2 часов, что почти наполовину меньше, чем в бойлере.

У водогрейного бойлерного котла два режима работы. При быстром происходит нагрев холодной воды в самые короткие сроки (автоматический переключатель стоит в режиме «фитиль»). В этом случае расходуется много топлива, а если ёмкость небольшая, вероятны выбросы угарного газа.

Бытовые приборы

Ещё одним подвидом устройств подобного рода являются бытовые котлы. Это многофункциональные приборы. Чаще такие конструкции применяются в домах, которые не имеют водяного контура отопления. Они наделены довольно хорошей системой очистки газов, которая устраняет копоть и дым во время работы прибора.

Расход топлива очень низкий по сравнению с предыдущими видами. Мобильность — основное достоинство такого прибора. Его можно транспортировать даже в багажнике легковой машины и использовать в поездках, например, на природу. В этом случае он выполняет функции плиты для приготовления пищи, а также обогревателя. Главное — обеспечить необходимую для монтажа пожаробезопасную площадку или углубление в земле на 30−40 см.

1 Характеристика и виды отработанного масла

Таким образом, скапливается большое количество вышедших из эксплуатации продуктов, которые требуют вторичной переработки. После ряда очистительных действий (удаления влаги и разных вредных добавок) масло может применяться в качестве топлива. Все отработанные масла можно отнести к двум категориям:

  1. 1. Светлые масла. Это промышленные масла с незначительными изменениями в составе, которые посредством очистки восстанавливают свои технические характеристики.
  2. 2. Темные. Масла, используемые как смазочный материал в автомобильных механизмах, содержат большое количество продуктов горения и тяжелых металлов. Поэтому они должны быть подвержены жёсткой механической и термической обработке. Те, что восстановлению не подлежат, идут на топливо.

Полученные в ходе отработки нефтепродукты имеют свойство разлагаться частично и предствляют большую опасность для окружающей среды. При выбросе в воду в ней снижается количество кислорода, что негативно сказывается на питьевом качестве и жизни обитателей водоема. Во время сжигания масел на открытой поверхности в атмосферу выбрасываются вредные продукты сгорания.

3 Котел на отработке своими руками

Самодельный водогрейный прибор может быть разной формы, поэтому чаще всего используют один кусок трубы с большим сечением, а второй — с меньшим (0,5 и 0,2 мм). Кроме этого, нужны еще две пластины из металла толщиной не более 3 мм, которые вырезаются в форме круга. Сборка начинается с корпуса, который изготавливается из трубы с большим сечением. Обе трубы обрезаются до нужного размера (100 и 20 см соответственно). Далее готовятся пластины для дна и крышки корпуса. В верхней просверливают отверстие для дымохода.

В нижней вырезают отверстие для малой трубы. Ко дну приваривают цилиндр из трубы меньшего диаметра и к нему — еще одну круглую пластину. Собирается сам корпус, соединяются детали, обвариваются по кругу, крепятся ножки из прутов арматуры, сверлятся в трубе отверстия для вентиляции. И получается котел в форме цилиндра с небольшим резервуаром. Дверку вырезают болгаркой. Сверху на корпусе крепят дымоход.

Таким образом, котел готов. Будет очень эффективным переделать его в пиролизный, в котором камера дожига снабжается дополнительным отсеком, замедляющим горение топлива. Для его розжига в нижнюю емкость заливается немного масла и поджигается горящей бумагой.

Соблюдение техники безопасности при эксплуатации самодельных печей

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали.

Качество автомобильных отходов, как правило, оставляет желать лучшего. При их использовании может образовываться нагар, который придется время от времени счищать.

Вы видите, насколько может раскалиться котел, в качестве топлива для которого используется отработанное масло: нельзя поблизости от него сушить носки, ставить чайник с водой или раскладывать сухие доски

Кроме того, следует соблюдать перечисленные ниже меры безопасности.

  • Диаметр дымохода не должен быть меньше 10 см. Предпочтительнее сэндвич-дымоход: на его поверхности откладывается меньше сажи.
  • Рядом с котлом не могут находиться горючие вещества, в том числе и топливный бак. Только на безопасном расстоянии.
  • Исключите попадание в камеру с раскаленным маслом воды или иной жидкости. Последствия подобной протечки представлены на видео в заключительной части этой статьи.
  • В процессе функционирования котла на отработанном масле температуры нагрева значительно превышают те, которые достигаются при сгорании твердого топлива. Поэтому для этой конструкции и выбирают толстостенные материалы.
  • Желательно оборудовать котельную системой принудительной циркуляции воздуха.

Техника изготовления котла своими руками

Мастеру пригодятся материалы:

  • лист стали толщиной от 4 мм или трубы диаметром 500 мм и 200 мм;
  • арматура на 8-10 мм;
  • трубы для воздуховодов;
  • сгоны;
  • тройники;
  • уголок для горелки полудюймовый;
  • переходники из стали;
  • насос;
  • компрессор;
  • расширительный бачок;
  • асбестовое полотно;
  • герметик жаропрочный;
  • болгарка;
  • сварочный аппарат.

Как сделать отопительный котел на масле:

  1. Сварить из листа металла конструкцию в форме трубы. Если есть трубы сечением в 500 мм и 200 мм, это упростит работы.
  2. Обрезать трубу большего сечения, оставив кусок длиной в 1 м. Трубу сечением 200 мм обрезать куском длиной в 200 мм. Из металла вырезать два круга для куска трубы Ø 500 мм. Это будет дно и крышка.
  3. Крышку приварить к трубе, в круге для дна сделать дырку под кусок трубы Ø 200 мм.
  4. Приварить к данному кругу трубу Ø 200 мм. Прикрыть дно цилиндра еще одной крышкой из металла.
  5. Корпус собрать, накрыть пластинами с двух сторон, детали стыковать и обварить по контуру.
  6. Из прутков арматуры сделать опорные ножки, приварить к донной крышке. В трубе просверлить дырки для вентиляции. В готовой форме получился котел цилиндрического вида с резервуаром в нижней части. Резервуар сделан из трубы Ø 200 мм.
  7. Вырезать с помощью болгарки дверцу в нижней части цилиндра. Верхнюю часть котла оснастить дымоходом из стальной трубы.
  8. Залить в резервуар (нижняя часть) масло, зажечь.

Отопительные котлы на отработке просты в изготовлении. Чтобы упростить пользование, схему дополняют насосом для подачи масла, патрубком для стыковки с водяным контуром, компрессором.

Для розжига масла нужна горелка, ее тоже можно изготовить своими руками:

  • форма может быть любой, располагать выше зоны горения;
  • стальные полудюймовые уголки стыковать тройниками, сгонами;
  • сформировать маслопровод для обработки из штуцеров, переходников;
  • стыки по резьбе заделать герметиком;
  • для крышки горелки вырезать деталь из стального листа (размер как гнездо на котле);
  • чтобы поставить горелку, необходимы две стальных пластины, одна чуть меньше другой, и полудюймовые трубки;
  • внутреннюю часть переходника прикрыть листом асбеста, закрепить герметиком (лучше брать силикатный);
  • по трубе лист асбеста закрепить стальной проволокой;
  • горелку поставить в корпус, плотно подогнав к установочному гнезду.

После установки горелки малую пластину разместить в гнезде, накрыть 4-5 слоями полотна из асбеста. Большая пластина станет закрепительной насадкой. Сначала в пластине большего размера просверлить отверстия под болты с гайками. Пластину уложить поверх листов асбестового полотна, зафиксировать на болты и гайки.

Теперь можно запускать тестовую прогонку оборудования. И при отсутствии нарушений, подключать котел к постоянной работе.

Меры предосторожности

Главный вопрос, интересующий потребителя, — это насколько безопасно отопление отработкой. Возникающие жалобы по поводу неприятного запаха от сгорания масла говорят о несоблюдении правил эксплуатации отопительного устройства.

Важно правильно сделать выбор отработки. В её составе не должны присутствовать вещества, которые могут легко воспламениться, например бензин или ацетон, а также должны отсутствовать сторонние добавки

Именно они загрязняют отдел с горелкой. При отоплении нужно соблюдать такие меры безопасности:

  1. Сечение трубы должно быть минимум 10 см. Лучшим вариантом будет использование сэндвич-дымохода. На его поверхности образуется небольшое количество сажи.
  2. Не следует хранить резервуары с топливом вблизи аппарата.
  3. Ёмкости с маслом должны быть герметично закрытыми. Если в топливо попадёт вода, то при работе горелки произойдёт разбрызгивание, а это повышает риск пожара.
  4. Температурное воздействие на котёл с отработанным маслом намного больше, чем на устройства с твёрдым топливом. Поэтому нужно соблюдать толщину стенок теплообменника и камеры сгорания (2 мм).

Чтобы избежать задымлённости и загазованности котельной, необходимо присутствие системы принудительной циркуляции воздуха. Рекомендуется соблюдать воздухообмен с такими параметрами: 180 кубометров в час на 1 кв. м. Только при выполнении этих требований для отопления загородного дома возможна безопасная эксплуатация системы обогрева.

Отопление, изготовленное самостоятельно, довольно экономно и достойно соперничать с другими видами обогрева. Специфика его заключается именно в отработанном масле. Такая система хороша, если нет других вариантов или имеется достаточный запас топлива. Основная сфера применения таких конструкций — промышленные предприятия, где есть большое количество отработанного масла.

Принцип работы отопительного котла на отработанном масле

Чтобы понять, как функционирует котел на отработке, стоит рассмотреть его конструкцию. Комплекс представляет собой двухкамерную систему из испарителя и отсека сгорания. Испаритель необходим для подготовки жидкости к горению, а в отсеке сгорания масло горит и выделяет тепловую энергию. Подключенная к котлу емкость с отработкой оснащена насосом для накачки масла в отсек испарителя.

Отработка в парообразном состоянии поступает в камеру горения, смешивается с воздухом, сгорает без остатка. Воздушные потоки нагнетает вентилятор, а продукты горения удаляет дымоотвод.

Отступление от норматива приведет к неполному сгоранию вещества. Останется много токсичных соединений. При поддержании режима токсины будут разложены на простые углеводы и сожжены. После сгорания простые углеводы образуют азот, углекислый газ – безопасные для человека компоненты. Остатки газов отводит дымоотводный канал.

Достоинства и недостатки жидкотопливных котлов на масле

К преимуществам относят:

  1. Автономность. Котел может работать без подключения к сети теплоснабжения. Это удобно для домов временного проживания.
  2. Экономичность. Если есть доступ к запасам отработки, расходы на обслуживание будут минимальными.
  3. Универсальность. Жидкотопливный котел отопления можно ставить в любом строении без получения разрешений. При правильном подборе мощности оборудование справится с прогревом значительных площадей – складов, технических комнат, жилых и общественных помещений.
  4. Простота сборки, монтажа. Опытный мастер соберет обогреватель своими руками и без труда запустит его в работу. Покупка готового оборудования тоже обойдется недорого, как и затраты на обслуживание. Но только при свободном доступе к отработанному маслу.

Полное сгорание энергоносителя делает котлы экологически чистыми, а эффективность масляного горения сравнима с твердым топливом. Отопительные агрегаты способны заменить прочие нагреватели, стать основным или вспомогательным источником тепла.

Недостатков немного:

  • регулярная прочистка фильтров увеличит срок службы оборудования;
  • обязательно проложить вентиляцию для удаления продуктов горения;
  • поддерживать запас топлива;
  • вентилятор при работе шумит;
  • оборудование энергозависимое, при перебоях с электричеством надо ставить генератор.

Специалисты рекомендуют ставить нагревательный котел в отдельном помещении с хорошей вентиляцией. Котельную следует дополнить шумоизоляцией – в этом случае не помешает вентилятор, остатки продуктов горения не отравят воздух в жилых помещениях.

Обзор котлов российского производства на отработанном масле

Котлы отечественного производства на отработанном масле изготавливаются преимущественно в Воронеже, где производитель располагает всеми необходимыми документами, связанными с производством продукции. Встречаются и другие малые предприятия. Однако большинство из них не имеют государственного сертификата на изготовление отопительного оборудования

На это следует обращать внимание при покупке котла

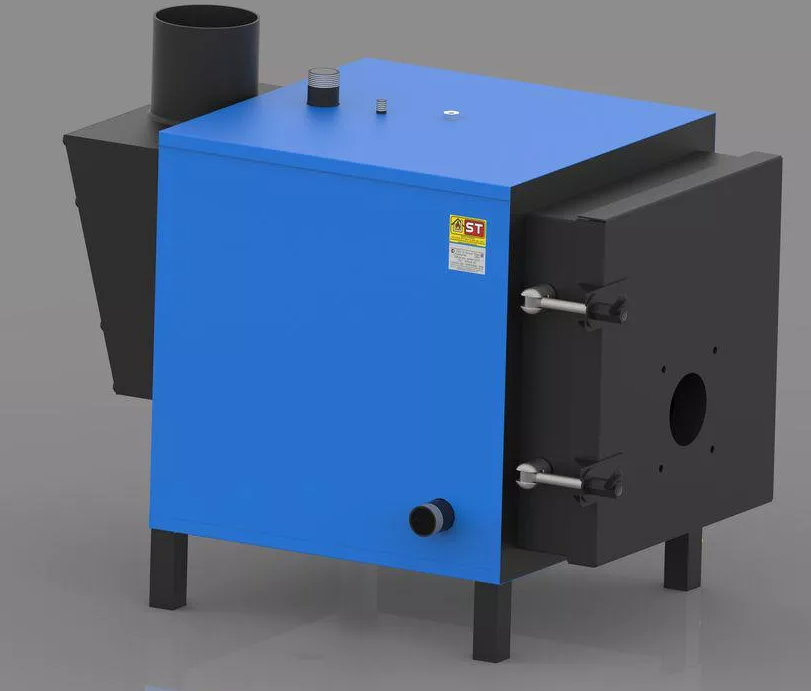

Мощный котел Ставпечь STV1 характеризуется высоким КПД

Двухконтурный котел на отработанном масле Теплотерм GMB 30-50 кВт характеризуется высоким качеством исполнения каждой детали. Он, благодаря многофункциональному микропроцессору, оснащен автоматической системой управления. Аппарат имеет множество опций, которые упрощают работу устройства, делая ее безопасной. Расход горючего – 3-5,5 л/час. Стоимость модели составляет 95 тыс. руб.

Популярной моделью является пиролизный котел Геккон 50. Аппарат может работать не только на отработке, но и на сырой нефти, дизельном топливе, мазутах всех марок, керосине, жирах и различных видах масла. Котел нетребователен к качеству и вязкости топлива. Здесь нет необходимости в его предварительной фильтрации и нагреве.

Комбинированный котел КЧМ 5К имеет чугунный надежный корпус

Котел Ставпечь STV1 характеризуется высоким КПД. Мощность аппарата составляет 50 кВт. Расход топливной смеси равен 1,5-4,5 л/час. Размеры корпуса – 60х100х50 см. Аппарат оснащен надежной модулируемой горелкой для котла на отработанном масле, имеющей высокий показатель эмиссии. Устройство укомплектовано топливным фильтром, насосом и водонапорным баком. В качестве горючего можно использовать различные виды масла, дизельное топливо и керосин. Цена котла составляет 100 тыс. руб.

Комбинированный аппарат КЧМ 5К имеет чугунный корпус. Он может работать не только на отработке, но и на газу, а также на твердом топливе. Мощность устройства – 96 кВт. Модель отличается высоким качеством изготовления деталей, безопасностью в эксплуатации и долговечностью. Купить котел можно за 180 тыс. руб.

Отечественный автоматический котел на отработанном масле Тепламос НТ-100 характеризуется расширенной комплектацией. Двухконтурный котел может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения. Модель характеризуется высоким качеством изготовления всех составных элементов.

Котел на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м

Для удобства управления аппарат оснащен дистанционным пультом, что позволяет ему работать в автоматическом режиме. Он состоит из включателя, термостата, термогигрометра и аварийного термостата.

Котел имеет размеры 114х75х118 см и вес 257 кг. Максимальная потребляемая мощность достигает 99 кВт. Расход горючего вещества колеблется в пределах 5-6 л/час. Цена котла на отработанном масле составляет 268 тыс. руб.

Водогрейный жаротрубный котел Беламос НТ 325, имеющий мощность 150 кВт, способен обогреть помещение площадью более 500 кв. м. Расход топлива достигает 1,8-3,3 л/час. Благодаря наличию теплообменника имеет высокий КПД. Оснащен блоком управления с функцией плавной регулировки и возможностью поддержания выставленной температуры теплоносителя. Может работать на любом виде жидкого топлива, которое не нуждается в фильтрации и подогреве. Цена котла составляет 500 тыс. руб.

Двухконтурный котел Тепламос НТ 100 может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения

Ссылка на основную публикацию
