Котёл на опилках

Содержание

Котлы и печи длительного горения на опилках и других древесных отходах

Отопительные приборы с газовым оборудованием заметно теснятся конструкциями, работающими на твердом топливе. КПД и эффективность твердотопливных котлов постоянно увеличивается благодаря конструкционным доработкам, внедрению последних технологических разработок, расширению ассортимента используемого сырья. Одним из перспективных и экономически оправданных представителей такого оборудования считается котел на опилках.

Встречается прибор пока редко. Но хозяева, использующие его для обогрева (частного дома, теплицы, производственного цеха, частной мастерской, других помещений), уверены в незаменимости котла и довольны приобретением.

Как горят опилки

Процесс сгорания опилок и дров отличается. Если при плотной укладке последних, между поленьями свободно циркулирует воздух, то в случае даже неуплотненной массы опилок в зону сгорания дополнительный воздух почти не поступает. Без подачи воздуха огонь горит слабо и склонен к угасанию. Из полного объема загруженных отходов древесины только верхний слой в 2-4 см участвует в процессе постоянного горения.

При сгорании дров в процессе участвует вся масса топлива. Количество выделяемых при этом пиролизных газов усиливает мощность огня, доводя температуру пламени до отметок выше 1000°С (до 2000°С в языках пламени). Температура горящей щепы и опилок меньше этих показателей из-за малого объема пиролизных газов, выделяемых только верхним слоем (до 15 мм) загруженного топлива. Эти факторы объясняют уменьшение от 2-х до 3-х раз мощности оборудования на опилках.

Стоимость щепы и мелких отходов деревообработки дешевле каменного угля в 30 раз, природного газа – в 60 раз, дров – в 3-4 раза. И в этих цифрах учтено предварительное доизмельчение крупных отходов древесины. Можно утверждать, что даже менее эффективное (по мощности и температуре огня) сгорание опилок, требующее дополнительного объема материала для получения равноценного количества тепловой энергии, считается дешевым вариантом для отопления.

Читайте также:   Использование опилок для грызунов, птиц, лошадей, кошек и собак
Особенности работы твердотопливного котла на щепе и опилках значительно повышают теплоотдачу сгораемого топлива из опилок, позволяя называть его экономным.

Плюсы и минусы применения опилок как топлива

Преимущества и достоинства опилок при использовании в твердотопливных котлах:

  • КПД современных аппаратов на опилках достигает 80-90%.
  • Топливо из опилок экологически чистое, сгорание сырья происходит без выброса в атмосферу токсинов, с минимальным количеством копоти и оставшейся золы.
  • Низкая стоимость, которая иногда включает только затраты на доставку бесплатных отходов деревообработки.
  • Доступность и наличие опилок в любом регионе. При кратковременных перебоях с сырьем, твердотопливные котлы легко переводятся на переработку коры, щепы, дров.
  • Топить опилками можно сразу без дополнительной подготовки (распил, рубка).
  • Для использования пригодно влажное сырье.
  • Экономность использования опилок подтверждает следующая статистика – пиролизный котел на древесной щепе и опилках от одной порционной загрузки топлива работает на обогрев до 12 ч, теплоноситель (вода, антифриз) эффективно нагревается и обеспечивает комфортное тепло в помещении уже через 0,5 ч после розжига отопительного прибора. При этом затраты на генерацию одинакового количества тепловой энергии у пиролизного котла в 4 раза меньше, чем у привычного дровяного и в 10 раз – чем у газового.

Минусов у данного вида твердого топлива меньше:

  • Сыпучий объемный материал не удобен для транспортировки, требует просторного хранилища с хорошей вентиляцией и соблюдения мер при хранении легковоспламеняемого продукта.
  • Сгорание опилок характеризуется невысокими параметрами.
  • Для удобства работы с топливом нужна тара – мешки, корзины, другие специальные емкости.
  • Периодически необходима чистка дымохода.

Сухость – главное требование к топливу

Отопительный котел на сухих опилках работает без проблем, с максимальной мощностью, которая заявлена производителем. Но в силу различных факторов для отопления используется и влажное сырье, снижая эффективность работы аппарата. До 30% мощности тратится на просушку топлива, из которого выделяется пар. Полученный при пиролизе газ от пара утяжеляется и горение от этого ухудшается.

Применяя для отопления опилки разной влажности, важно следовать полезным рекомендациям:

  1. Сырой материал подается в топку котла после его выхода на полную мощность в результате розжига сухой массой.
  2. Оптимальное соотношение влажных и сухих опилок при подаче в топку – 1:3.
  3. В камеру топки должен принудительно подаваться воздух.

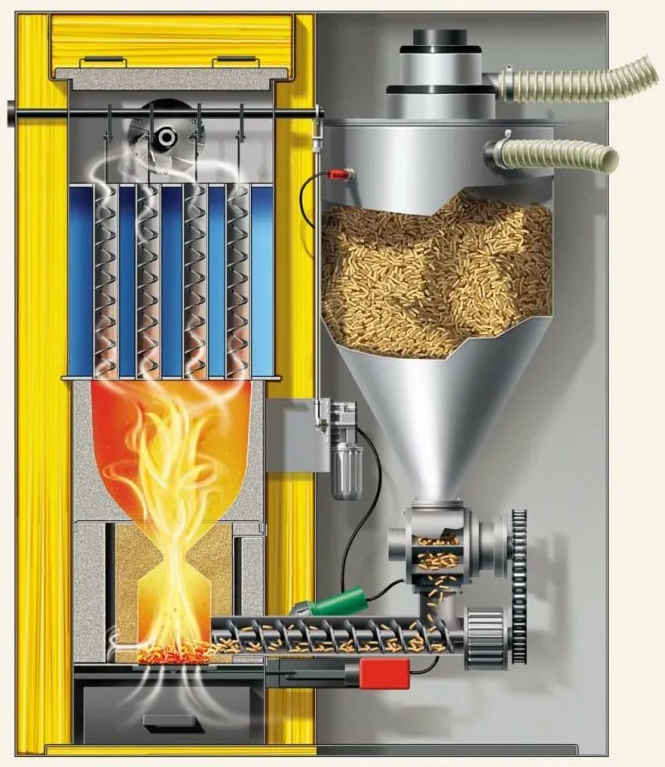

Принцип работы печи

Возможные системы отопления

Для дома и помещения большой площади применяются следующие отопительные системы на опилках:

  • Печь. Применяется для обогрева прилежащего пространства. При удалении от печи температура стремительно снижается.
  • Печь с водяным регистром или калорифером. В работе отопительной системы сочетается локальный обогрев помещения непосредственно от печи, а также нагрев и доставка в удаленные участки здания нужного теплоносителя по воздуховоду (для воздуха) и трубе (для воды, антифриза).
  • Водяное отопление посредством установленных радиаторов, которые отдают тепловую энергию воздуху помещения благодаря постоянной циркуляции подогреваемой жидкости.
  • Воздушное отопление отличается от водяного другим теплоносителем и считается дорогим вариантом обогрева. Для реализации такой системы отопления необходима прокладка сети воздуховодов и установка автоматических устройств для увлажнения сильно пересыхающего воздуха.

    Воздушное и водяное отопление может предусматривать принудительную (с помощью насоса) и естественную (с учетом физических свойств перемещения нагретого вещества) циркуляцию теплоносителя.

  • Теплый пол. Работа системы возможна с различным теплоносителем. При таком отоплении комфортный микроклимат создается на всех уровнях от пола до потолка. Минусом является высокая стоимость требуемых материалов, сложность работ, необходимость теплоизоляции пола со стороны фундамента, цокольного этажа или грунта.
Читайте также:   Производство спирта из опилок в домашних и промышленных условиях
При отоплении здания центром отопительной системы все чаще становится котел. В отличие от печи, которая нагревает только место своей установки, котел нагревает теплоноситель, переносящий тепло к приборам отопления по всему дому.

Особенности работы твердотопливных котлов на опилках

Котлы на опилках для длительного горения должны иметь периодическую контролируемую загрузку сырья в топку, 3-х ступенчатую подачу воздуха, возможность обеспечить продуктам сгорания повторный (вторичный) дожиг. При сгорании опилок в рабочей топке происходит нагрев теплообменника, горячий воздух может сразу отводиться дымоотводной системой или попадать в камеру для дальнейшей газогенерации с дожигом газов.

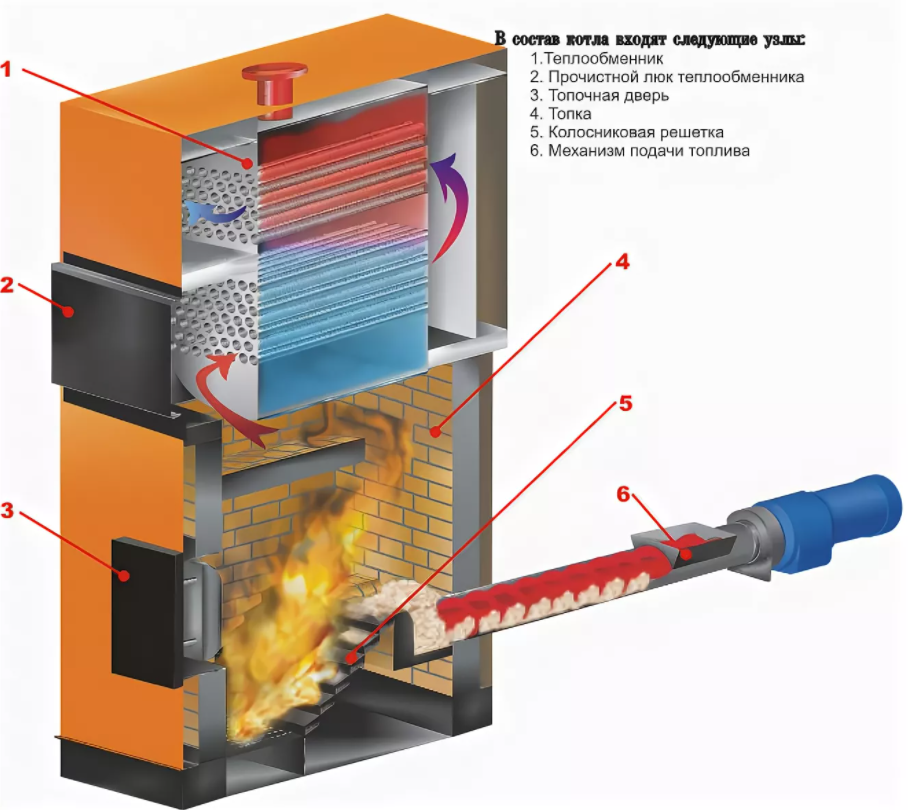

Конструкция котлов

Устройство стандартной котельной установки включает следующие узлы и конструкционные элементы:

  • устройство или механизм загрузки топлива;
  • колосники;
  • рабочая камера сгорания – топка;
  • блок теплообменника;
  • распределитель горячего воздуха;
  • блок управления (автоматика);
  • зольник – емкость для накопления отходов сгорания опилок.

Если котел на опилках делают своими руками, его конструкция упрощается.

Различают конструкции двух типов:

  1. Одноконтурные обогревающие котлы.
  2. Двухконтурные котлы с дополнительной функцией получения требуемой температуры воды второго контура и ее подвода к кухне, ванной комнате, в другие помещения.

Как подается топливо

На одной порции загрузки котел работает длительное время и для обслуживания устройства, обогревающего коттедж или дом до 150-180 м2, достаточно ручной загрузки топлива 1-3 раза в сутки. На такое обслуживание уходит несколько минут.

Для мощной модели, обогревающей большое здание, коммерческие или производственные помещения больших размеров, предусмотрено наличие бункера. Из него засыпанное сырье автоматически подается к топке в требуемом объеме и в назначенное оператором время. Основные узлы системы подачи топлива: ворошитель – периодически рыхлит опилки (предупреждая слеживаемость) и подает их к транспортеру; шнековый (встречается ленточный) транспортер для перемещения сырья в топку.

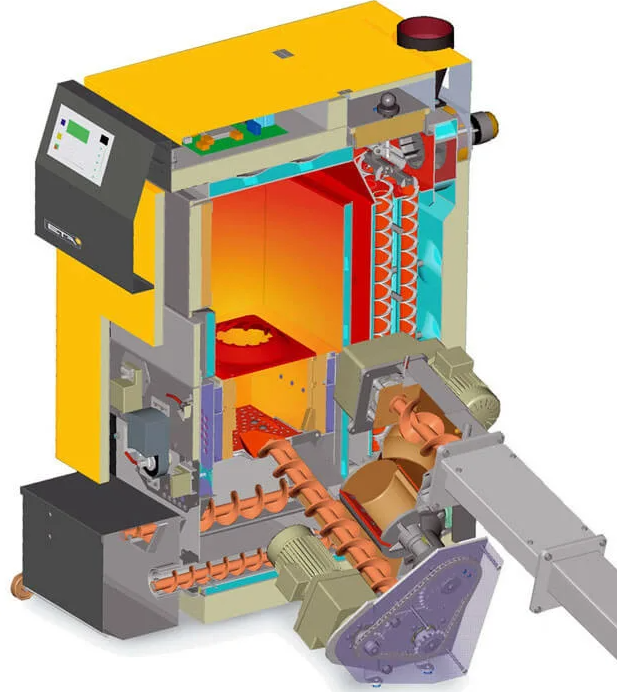

Подача и расход топлива

Защитные системы, режимы работы

Автоматика твердотопливного котла делает управляемыми процессы доставки топлива в газогенератор, подачи в рабочую топку пропорционального количеству сырья объема воздуха, подачи холодной воды, регулирования температуры теплоносителя. Для безопасной эксплуатации котлов важны реализуемые автоматикой функции предотвращения возгорания, обнаружения дыма, сигнализации о возникших проблемах. Отсутствие подобных систем – главный недостаток самодельных котлов.

Читайте также:   Утепляем деревянный, бетонный, металлический пол опилками — правильная укладка «пирога»

Твердотопливные котлы с блоком управления работают в следующих режимах:

  • Максимальный. При полной загрузке опилками и прогреве воздуха с теплоносителем до требуемой температуры, автоматически снижается интенсивность рабочего процесса котла для получения большей эффективности и экономности от использования загруженного сырья.
  • Средний. Режим экономного отопления до снижения температуры (значение выставляется пользователем) помещения. При достижении минимальной величины интенсивная работа котла возобновляется.
  • Пауза. Намеренная остановка котла и остывание устройства.

Водогрейные котлы на опилках в Москве

Твердотопливные котлы на опилках автоматические

  • мощность от 150 кВт до 1000 кВт;
  • автоматическая подача сырых опилок и древесных отходов в топку;
  • возможность работы в ручном режиме, для сжигания крупногабаритных древесных отходов;
  • вихревая топка;
  • температура нагрева воды 95 / 115 градусов;
  • топливо – древесные сырые опилки, прессованные опилки, стружка и древесные отходы;
  • давление не более 0,6 МПа;
  • отапливаемый объем от 2600 до 32900 м3 (в зависимости максимальной температуры в регионе эксплуатации). Проверить или подобрать мощность котла в Москве вы можете по ссылке.

Котлы отопления на опилках и древесных отходах автоматические с бункером применяется для сушильных камер, для теплиц, для производства, установки в котельных и отопления промышленных помещений и зданий. Особенной популярностью данные модели пользуются у производственных предприятий лесопереработки, деревоперерабатывающих предприятий и в сельском хозяйстве. Наши отопительные установки могут рассматриваться как аналог котлов Гефест на опилках и ковровских котлов российского производства.

Твердотопливные котлы для опилок устройство и описание

Котлы твердотопливные на опилках изготавливаются водотрубными стальными с вихревой топкой и автоматической шнековой подачей опилок.

Конструкция котельной установки состоит из бункера для сырых опилок, шнекового питателя, вихревой топки, котельного блока с конвективными пакетами.

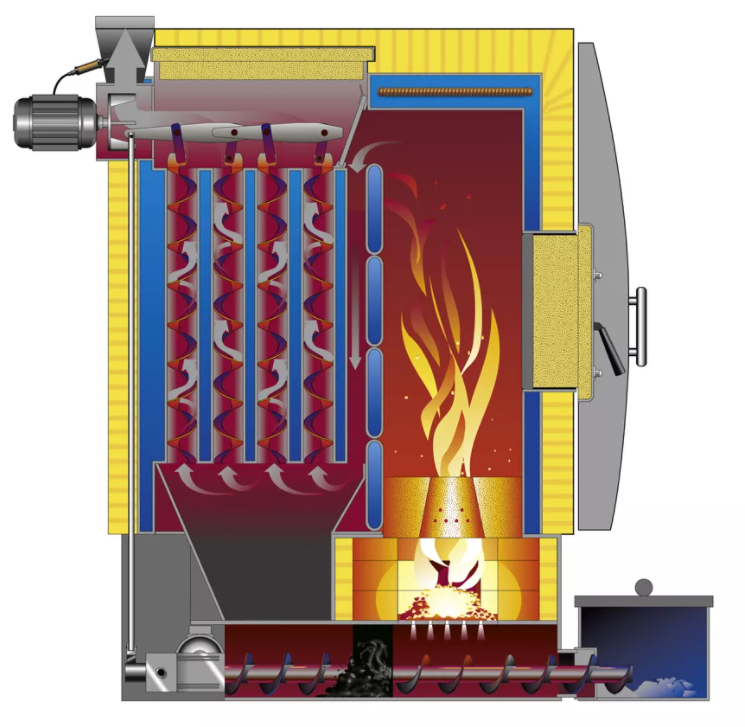

Чертеж котла на опилках Вихревая топка водяного котла на опилках представляет собой опорный каркас под установку котла, футеровка топки выполняется из огнеупорного кирпича и шамотного бетона для создания пояса зажигания для сжигания сырых опилок и древесных отходов с высокой влажностью. Вихрь создается раздельной подачей воздуха. Первичный воздух подается высоконапорным вентилятором в зону подачи топлива горение и создание первичного вихря. Вторичный воздух подается вентилятором среднего давления слоя для дожига горючих и поддержания вторичного вихря.

Шнековый питатель подает дровяные и прессованные опилки и древесное топливо из расходного бункера в отопительный котел. Приводом питателя служит мотор редуктор. В конструкции шнекового питателя дополнительно предусмотрено воздушное охлаждение выходного узла, что препятствует возможности воспламенения топлива в питателе и увеличивает надежность работы.

Бункер для опилок к вихревому котлу располагается на общей раме совместно с приводом питателя. Конструкция бункера под древесное топливо и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.

Твердотопливные котлы водогрейные на древесных опилках и стружке состоят из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.

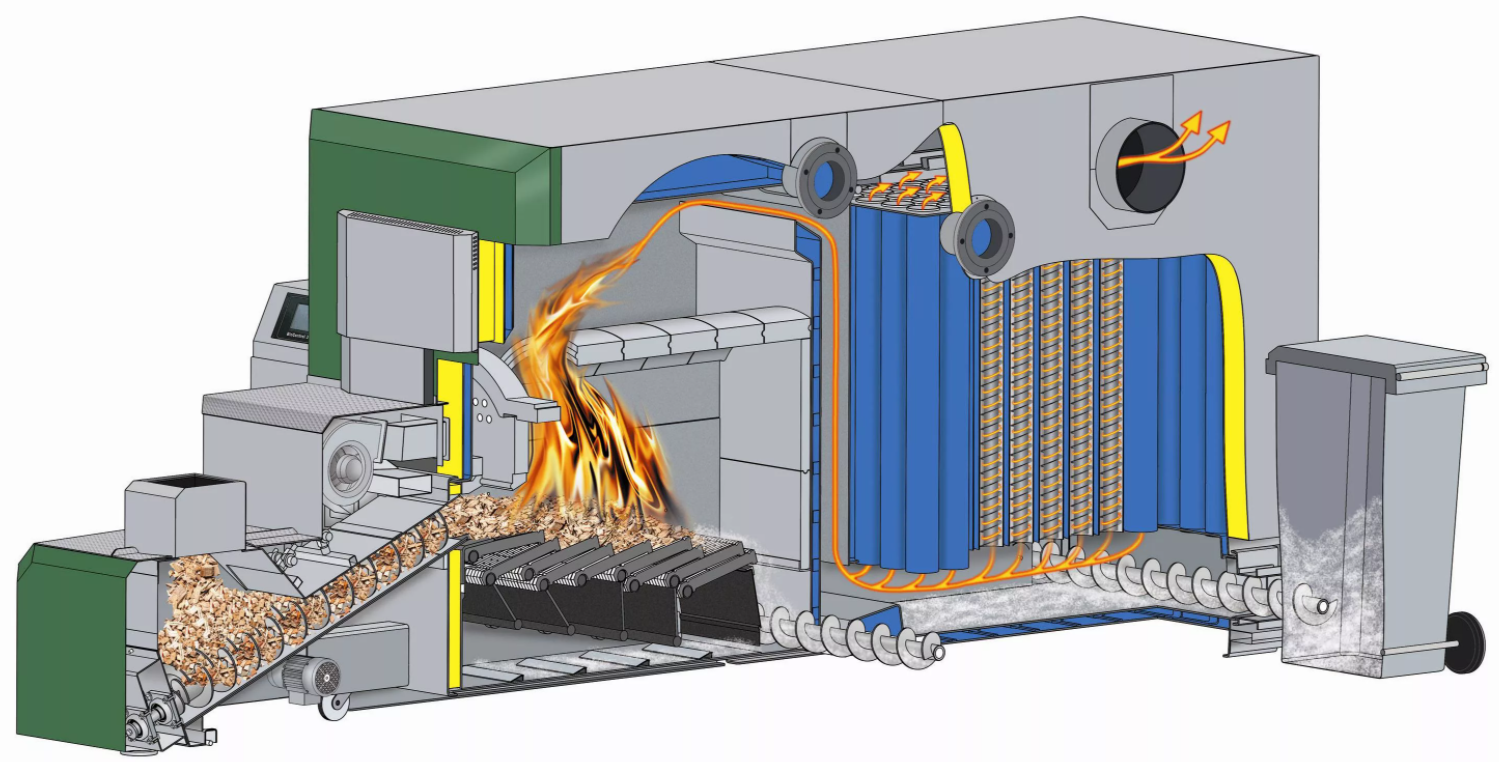

Котлы для отопления на опилках с автоматической подачей – принцип работы

Котлы для отопления на опилках работают в полностью автоматическом режиме. Автоматика осуществляет автоматический розжиг, запуск, работу и остановку котла. Автоматика осуществляет подачу топлива с контролем производительности по заданной температуре теплоносителя. Подача воздуха осуществляется в зависимости от объема поданного древесного топлива. В теплогенераторах предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в топливопроводе.

Комплект автоматики состоит из щита управления котлом, контрольно измерительных приборов КИП и исполнительных механизмов.

Автоматическое регулирование работы промышленных котлов на опилках включает в себя контроль и регулировку следующих параметров:

  • разряжения в топочной камере;
  • давления теплоносителя на выходе;
  • температуры теплоносителя на выходе;
  • содержания кислорода в дымовых газах;
  • наличие давления в системе пожаротушения топливопровода;
  • контроля факела;
  • контроля минимального расхода теплоносителя.

На случай возникновения необходимости сжигания дополнительно крупногабаритных древесных отходов, автоматика может переключиться в ручной режим работы и подача топлива осуществляется вручную через загрузочную дверку.

Схема подключения отопительных котлов на опилках в котельной

Котел на опилках схема подключения

Подключение и монтаж водогрейных котлов промышленных работающих на опилках с автоматической подачей опилок производятся по проекту.

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.

Один из вариантов схемы подключения твердотопливных котлов для сжигания опилок представлен на рисунке.

Купить котлы на опилках в Москве и все необходимое для подключения вы можете на нашем заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.

Гарантии изготовителя

На заводе изготовителе производственные котлы на опилках российского производства подвергаются гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации водогрейных котлов на опилках 10 лет. Котлы имеют сертификат соответствия техническим регламентам ТР ТС 010, ТР ТС 032.

Действующие цены на котлы на опилках в г Москва указана на сайте, производство котлов по техническому заданию завод осуществляет в течении 10-20 рабочих дней.

Самые лучшие и экономически выгодные котлы для частного дома или дачи

Невозвратные горючие отходы производства всегда представляют интерес как дешевое топливо для производственных и бытовых нужд. В ходе первичной деревообработки (распиловки круглого леса) такими отходами являются опилки, которые образуются в немалых объемах.

Периодический вывоз или утилизация их выливается в значительные расходы, а постоянное складирование их на производственной площадке чревато санкциями органов экологического и санитарно-эпидемиологического контроля. Использование опилок, с учетом их постоянного образования, для отопления частных домов и дач выглядит весьма привлекательно.

Учитывая специфику топлива, полезно предварительно внимательно ознакомиться с характеристиками и особенностями эксплуатации. Кроме того, несколько слов нужно сказать о самом топливе.

Обеспечение топливом

Итак, для постоянного отопления опилки должны:

  • Образовываться в необходимых для отопления объемах. Нет смысла устанавливать такой котел при недостаточном их количестве. На это следует обратить внимание в первую очередь. К примеру, котел мощностью 25 кВт в отопительный сезон потребляет до 40 кг опилок в час. С другой стороны, избыточный объем опилок на складе тоже нежелателен, поскольку их складирование резко ухудшает качество: опилки становятся плотными и сырыми, плохо горят с низкой теплоотдачей.
  • Обходиться дешево. Поскольку опилки обычно отпускаются производителем бесплатно, единственным видом затрат станут транспортные расходы на доставку их к дому для отопления. Следует учитывать, что они имеют малую плотность и неудобны для транспортировки.

Посчитайте, во что вам обойдется доставка топлива, и какова, соответственно, будет его цена.

Требования к топливу

Эффективность работы котлов прямо зависит от влажности опилок. Использование в качестве топлива сухой стружки и опилок столярных производств проблем не вызывает. Основную же массу опилок составляют, как отмечалось, отходы цехов распиловки круглого леса.

Производственные отходы распиловки леса-кругляка на ленточных пилорамах представляют собой мелкие (до 0,3 мм) опилки влажностью до 80%. Даже при постоянной принудительной подаче воздуха в топку такие опилки сгорают очень медленно, поскольку требуется время для их подсушки. Еще большую проблему при сжигании представляют собой сырые, долго хранившиеся опилки, уплотненные в сырую пылеобразную массу.

Сжигать такое топливо следует в определенном режиме:

  • В топочную камеру должно подаваться сухое и сырое топливо в соотношении 3:1.
  • Подачу сырого топлива можно начинать только с набором полной мощности котла после розжига.
  • Постоянно принудительно подавать воздух вентилятором в топочную камеру.

Преимущества

В основе рабочего процесса лежит температурный распад древесины, называемый пиролизом. В режиме тления в камере газогенерации выделяется пиролизный газ, выгорающий затем в камере сгорания в условиях принудительной подачи воздуха.

Неоспоримыми преимуществами являются

  • Высокий КПД (до 85-90%).
  • Высокая экономичность (до 8-12 часов обогрева на одной загрузке котла). Пиролизные котлы экономичнее классических дровяных в 3-5 раз, а газовых котлов – в 10 -11 раз, при примерно одинаковом выделении тепла.
  • Быстрый нагрев помещения (30-40 минут) после розжига котла.
  • Простота и надежность конструкции.
  • Низкое потребление топлива.
  • Низкая стоимость топлива.
  • Возможность перевода в режим обычного дровяного котла.
  • Независимость мощности от сортности сырья. Котел, кроме опилок, может работать на коре, щепе, сучьях, древесине.
  • Простота обслуживания и чистки котла.
  • Экологическая безопасность.
  • Простота эксплуатации позволяет не тратить средства на дорогостоящее обучение персонала котельной.
  • Благодаря дешевизне опилок и высокому КПД, подобные котлы очень быстро окупаются.

Варианты комплектации и принципиальные схемы работы

Рассмотрим несколько вариантов котельного оборудования, предназначенного для отопления жилого или дачного дома.

Котельная установка

Наиболее удобной и современной является автоматизированная водогрейная установка, работающая на опилках, щепе, стружке. При наличии большого объема крупнофракционной части топлива можно приобрести дробильную машину для переработки крупной фракции в мелкую.

Установка включает в себя следующие узлы:

  • Бункер для топлива
  • Газогенератор
  • Котел водогрейный (камера сгорания и теплообменник)
  • Блок автоматического управления

Проектом жилища могут быть предусмотрены различные варианты размещения оборудования: полностью снаружи или внутри помещения, а также с выносом отдельных узлов наружу.

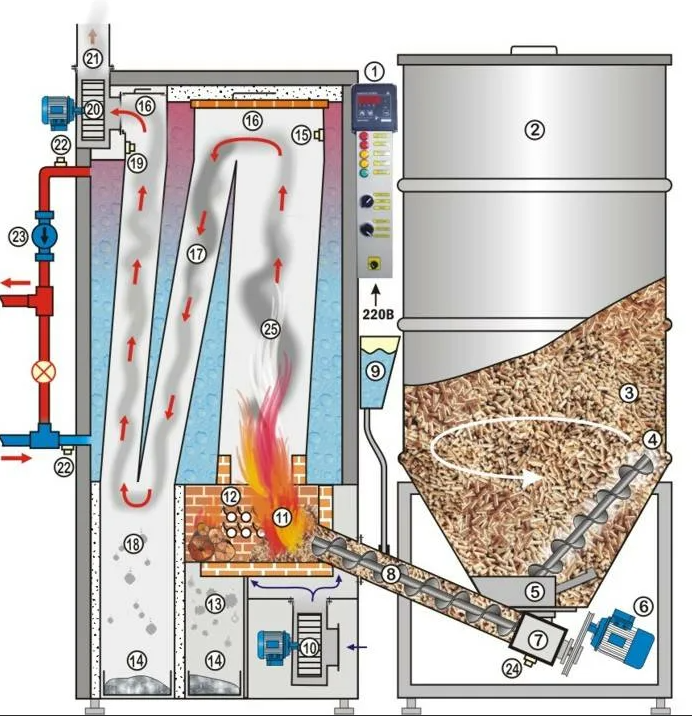

Описание процесса работы:

Опилки выгружаются в отопительный бункер автосамосвалом (трактором, фронтальным погрузчиком). Для предупреждения слеживания опилок в бункере предусмотрен ворошитель для периодического их рыхления.
По транспортеру (ленточному или шнековому) они подаются в камеру газогенерации, где в режиме медленного горения происходит термическое разложение топлива с выделением пиролизного газа. Подача топлива на транспортер и в камеру газогенерации осуществляется автоматически.

Пиролизный газ, поступающий из газогенератора в камеру сгорания, выгорает полностью, нагревая воду. Содержание в дымовых газах несгоревших компонентов минимально: окиси углерода всего до 1%, окиси азота до 300 мг/м³. В камеру сгорания вентилятором подается горячий воздух, что способствует глубокому выгоранию компонентов пиролизного газа.

Система автоматики управляет следующими процессами:

  • Подачей топлива в газовый генератор
  • Подачей вентилятором горячего воздуха пропорционально объему топлива в камере сгорания
  • Температурой теплоносителя и ее изменением
  • Пожаротушением

Котлы на и опилках HARGASSNER (Австрия) являются типичным оборудованием такого уровня, используемым для отопления частных домов, гостиниц, офисов, коттеджей в Европе. Мощность таких котлов 25 — 55 кВт, отапливаемая площадь 200-600 кв. м.

Отечественные производители

Отечественные производители также предлагают широкий выбор котлов на опилках и пеллетах для отопления индивидуального жилья и небольших производственных помещений.

Предлагаемые котлы, в основном, пиролизные, работающие в автоматическом режиме. Технологически процесс горения аналогичен приведенному выше. Единственное отличие от импортного оборудования состоит в том, что российские котлы, как правило, не обеспечены автоматическими линиями подачи топлива.

Автоматика регулирует работу вентилятора поддува для стабильной заданной температуры теплоносителя, которая задается блоков управления. При плановом или аварийном отключении вентилятора котел продолжает работать на пониженной мощности. Закладка опилок, стружки и других отходов дерева выгорает в них в течение 4-12 часов, в зависимости от выбранного режима горения.

Шахтные котлы длительного горения

Особого внимания заслуживает шахтные котлы длительного горения (котлы Холмова). Это пиролизные котлы особой конструкции. Конструктивное преимущество их в том, что топливо, закладываемое в специальную шахту, частично подсыхает, что позволяет использовать для отопления опилки повышенной влажности.

  • Автоматика (контроллер) управляет процессом горения, заданной температурой теплоносителя и работой центробежного насоса.
  • Система безопасности обеспечена контуром аварийного охлаждения котла и предохранительным клапаном.
  • Обслуживание котла занимает несколько минут 1-2 раза в сутки.
  • Применение таких котлов позволяет отапливать коттеджи и малые производства площадью 60 -250 кв. м.

Собственные конструкции

Конструкции таких котлов, предлагает в сети множество доморощенных «самоделкиных». Не заостряя внимания на творческих новациях в рекламируемых аппаратах, отметим, что такое оборудование не может быть надежным и долговечным, в принципе.

Материалы, из которых оно изготовлено, чаще всего не отвечают условиям эксплуатации, сами конструкции примитивны, в них отсутствует самый элементарный автоматический контроль и системы безопасности. В то же время, полностью укомплектованный заводской котел на опилках или пеллетах мощностью 20 кВт, с гарантией, способный отапливать коттедж или дачный домик, стоит всего около 40 -50 тысяч рублей. Согласитесь, это не та сумма, экономя которую можно рисковать собственным здоровьем и жилищем.

Котлы, работающие на опилках и других отходах деревообработки, сегодня являются самым экономически оправданным оборудованием для отопления частных домов. При принятии решения о выборе такого оборудования, особое внимание следует уделить наличию необходимого объема отвечающего по влажности топлива. Если предполагается сжигать опилки влажностью более 55-60%, то они должны составлять не более 20-25% от загружаемого в топку материала. Основным же топливом должны быть отходы дерева влажностью до 20%.

Котел на опилках: принцип работы и технические особенности

Твердотопливные котлы уже давно серьезно конкурируют с традиционным газовым оборудованием. Эффективность твердотопливных приборов, равно как их КПД, с недавних пор выросли особенно быстро. Этому способствует не только использование современных технологий, но и применение топлива, на которое раньше даже внимание не обращали.

Особой популярностью начали пользоваться котлы на опилках, хотя у нас они встречаются нечасто. Поэтому мало кто вообще имеет представление о принципе их функционирования. Тем не менее, такие котлы действительно достойны вашего, поскольку имеют очень много достоинств – среди них экологичность и возможность сэкономить. А если добавить к этому тот факт, что стоимость традиционных видов топлива растет с каждым днем, то получается, что в скором времени данные приборы станут попросту незаменимыми. При помощи котла на опилках вы сможете отапливать теплицы и мастерские, а также частные дома, притом полностью.

Вводное видео

Как работает котел подобного рода?

Главной деталью любого отопительного устройства, работающего на опилках, считается топочная камера. Именно там располагается теплообменник, который при сжигании опилок нагревается. При горении топливо располагается на специальном колоснике, благодаря чему все остаточные отходы попадают в зольник – специальную емкость, которую периодически следует очищать. В среднем очистка зольника происходит где-то раз в три месяца, но, разумеется, что срок этот относителен, так как многое зависит от интенсивности отопления.

Опилки – это, по сути, отходы деревообрабатывающей промышленности, и они, как известно, сильного пламени дать не могут. По этой причине через теплообменник проходят разогретые газы, дополнительно нагревающие его поверхность. Для пущего эффекта теплообменники делают преимущественно спиралевидной формы, но могут встречаться и несколько трубок, которые соединены между собой. Материал, из которого делают теплообменники, должен быть устойчивым к образованию ржавчины, а также к высоким температурам; более того, он должен отлично проводить тепло. Разогретые газы, передав тепловую энергию в обменник, уходят в дымоход, будучи полностью охлажденными.

Дабы получить КПД с высоким показателем, котлы на опилках используют не только ту тепловую энергию, которая образовалась при горении древесины, но также и побочный продукт данного процесса – пиролизный газ. Но вы должны придерживаться конкретных условий, чтобы этот газ получить. Так, количество кислорода в топочной камере должно быть минимизированным, из-за чего прибор оборудуется системой искусственной вентиляции – она будет не только выводить воздух из топки, но и нагонять его при необходимости. Чтобы пиролизный газ также сгорал, топка должна быть разделена на несколько отдельных частей:

  • В одной из них будут гореть сами опилки.
  • В другой – газ, перемещенный из первой камеры посредством специальной горелки.

Котлы, функционирующие на опилках, равно как и прочее отопительное оборудование, могут быть двух типов.

  • Одноконтурные, способные исключительно на обогрев.
  • Двухконтурные, которые и обогревают помещение, и горячей водой снабжают.

Как подается топливо

В целом, такое котлы могут функционировать на любом топливе из дерева, от биологических брикетов до обычных дров.

Обратите внимание! Для того чтобы работать полностью автоматически, котлы на опилках должны использовать только стружку и опилки!

Чтобы прибор смог «питаться» дровами, его топочную камеру следует переделать. Но в большинстве современных моделей в комплект уже входит все, что потребуется для переоборудования.

Вне зависимости от того, какого типа топливо используется, пиролизным котлам необходимо, чтобы оно обязательно было сухим. Если оно будет влажным, то при горении будет образовываться пар. И если пар смешается с газом, то последний от этого станет тяжелее, а сам процесс горения существенно ухудшится. Поэтому не странно, что каждый твердотопливный прибор до 1/3 своей мощности тратит именно на то, чтобы просушить топливо.

Вам следует должное внимание уделить подаче топлива, состоящей из двух элементов:

  • ворошитель – он перманентно перемешивает опилки, по причине чего обеспечивается постоянная их подача на шнек;
  • шнек – устройство, предназначенное для транспортировки опилок из специального бункера в топочную камеру.

Обратите внимание! Автоматические котлы характеризуются тем, что в них подача топлива происходит непрерывно! Это позволит вам сделать бункер для него, расположенный под землей.

Подземный бункер хорош тем, что в нем не только хранится топливо, но он экономит свободное пространство в доме. Зачастую он устанавливается таким образом, чтоб его наивысшая точка располагалась на том же уровне, что и сам фундамент. В этом же месте должен располагаться люк, через который топливо будет засыпаться сразу же из транспорта, доставившего его. Также отметим, что бункер должен размещаться в комнате, соседствующей с той, где находится котел, дабы без проблем наладить топливный транспортер.

Плюсы и минусы данного материала как топлива

Сначала рассмотрим достоинства данного материала в качестве топлива, ведь их гораздо больше, чем недостатков.

  • Любое топливо из дерева – экологически чистый продукт, который даже при горении не будет вредить окружающей среде.
  • Такое топливо стоит недорого, ведь оно, по сути своей, обычные отходы.
  • Сегодня котлы на опилках полностью автоматизированы, благодаря чему контролируются все рабочие процессы.
  • Опилки выделяют больше тепла, чем, к примеру, дрова, и гореть могут вдвое дольше.
  • Опилки можно использовать в любое время, так как они всегда сухие и очень легко загораются.
  • При работе практически не выделяется копоти.
  • Затраты на обслуживания такого котла существенно ниже, чем на его аналоги.
  • Сегодня даже продаются специальные прессованные опилки, запаянные в удобную упаковку.
  • Топливо компактно, из-а чего его очень удобно хранить.
  • Наконец, опилки при горении не выделяют никаких токсинов.

А теперь о недостатках, которых, как мы обещали, не так много.

  • Опилки сыпучие, из-за чего транспортировать их не очень удобно.
  • Параметры горения этого вида топлива относительно невысокие.

Особенности выбора котлов, работающих на древесных опилках

Дабы правильно подобрать котел, использующий в качестве топлива опилки, необходимо уделить особое внимание целому ряду аспектов. Прежде всего, объективно оцените размеры дома, которые предстоит обогревать. Основываясь на полученных данных, вы сможете определить, прибор какой мощности вам необходим. Чтобы правильно рассчитать эту мощность, воспользуется простой общеизвестной формулой.

На 10 метров квадратных помещение требуется 1 киловатт мощности прибора

Важно, чтобы при проведении этих расчетов вы учитывали следующие параметры вашего жилья.

  1. Тепловая изоляция.
  2. Количество окон и дверей.
  3. Высота потолка.

Помимо того, обратите внимание на то, способна ли понравившаяся вам модель автоматически подавать топливо в топочную печь. Если данная процедура автоматизирована, то дальнейшая эксплуатация котла будет легкой и непринужденной. Как результат – вы будете тратить меньше времени на то, чтобы контролировать все рабочие процессы прибора.

Наконец, большая часть современных котлов на опилках может эксплуатироваться в сочетании с дополнительными устройствами. Это может быть, к примеру, бытовая сушильная камера. Именно поэтому при покупке котла особое внимание обращайте и на наличествующие в нем дополнительные опции.

В качестве заключения

Вот мы и выяснили, что котлы на опилках – это идеальный вариант для загородного дома. Судите сами: топливо для него стоит дешево, ведь это обычные отходы деревообрабатывающей промышленности, при горении топлива не выделяется никаких вредных для здоровья веществ, а эксплуатация таких котлов представляет собой достаточно простую процедуру. В общем, если вы выбрали опилки в качестве топлива, то вы сделали правильный выбор!

Отопительные котлы на опилках

Котел на опилках: принцип работы и технические особенности

Твердотопливные котлы уже давно серьезно конкурируют с традиционным газовым оборудованием. Эффективность твердотопливных приборов, равно как их КПД, с недавних пор выросли особенно быстро. Этому способствует не только использование современных технологий, но и применение топлива, на которое раньше даже внимание не обращали.

Особой популярностью начали пользоваться котлы на опилках, хотя у нас они встречаются нечасто. Поэтому мало кто вообще имеет представление о принципе их функционирования. Тем не менее, такие котлы действительно достойны вашего, поскольку имеют очень много достоинств – среди них экологичность и возможность сэкономить. А если добавить к этому тот факт, что стоимость традиционных видов топлива растет с каждым днем, то получается, что в скором времени данные приборы станут попросту незаменимыми. При помощи котла на опилках вы сможете отапливать теплицы и мастерские, а также частные дома, притом полностью.

Как работает котел подобного рода?

Главной деталью любого отопительного устройства, работающего на опилках, считается топочная камера. Именно там располагается теплообменник, который при сжигании опилок нагревается. При горении топливо располагается на специальном колоснике, благодаря чему все остаточные отходы попадают в зольник – специальную емкость, которую периодически следует очищать. В среднем очистка зольника происходит где-то раз в три месяца, но, разумеется, что срок этот относителен, так как многое зависит от интенсивности отопления.

Опилки – это, по сути, отходы деревообрабатывающей промышленности, и они, как известно, сильного пламени дать не могут. По этой причине через теплообменник проходят разогретые газы, дополнительно нагревающие его поверхность. Для пущего эффекта теплообменники делают преимущественно спиралевидной формы, но могут встречаться и несколько трубок, которые соединены между собой. Материал, из которого делают теплообменники, должен быть устойчивым к образованию ржавчины, а также к высоким температурам; более того, он должен отлично проводить тепло. Разогретые газы, передав тепловую энергию в обменник, уходят в дымоход, будучи полностью охлажденными.

Дабы получить КПД с высоким показателем, котлы на опилках используют не только ту тепловую энергию, которая образовалась при горении древесины, но также и побочный продукт данного процесса – пиролизный газ. Но вы должны придерживаться конкретных условий, чтобы этот газ получить. Так, количество кислорода в топочной камере должно быть минимизированным, из-за чего прибор оборудуется системой искусственной вентиляции – она будет не только выводить воздух из топки, но и нагонять его при необходимости. Чтобы пиролизный газ также сгорал, топка должна быть разделена на несколько отдельных частей:

  • В одной из них будут гореть сами опилки.
  • В другой – газ, перемещенный из первой камеры посредством специальной горелки.

Котлы, функционирующие на опилках, равно как и прочее отопительное оборудование, могут быть двух типов.

  • Одноконтурные, способные исключительно на обогрев.
  • Двухконтурные, которые и обогревают помещение, и горячей водой снабжают.

Как подается топливо

В целом, такое котлы могут функционировать на любом топливе из дерева, от биологических брикетов до обычных дров.

Обратите внимание! Для того чтобы работать полностью автоматически, котлы на опилках должны использовать только стружку и опилки!

Чтобы прибор смог «питаться» дровами, его топочную камеру следует переделать. Но в большинстве современных моделей в комплект уже входит все, что потребуется для переоборудования.

Вне зависимости от того, какого типа топливо используется, пиролизным котлам необходимо, чтобы оно обязательно было сухим. Если оно будет влажным, то при горении будет образовываться пар. И если пар смешается с газом, то последний от этого станет тяжелее, а сам процесс горения существенно ухудшится. Поэтому не странно, что каждый твердотопливный прибор до 1/3 своей мощности тратит именно на то, чтобы просушить топливо.

Вам следует должное внимание уделить подаче топлива, состоящей из двух элементов:

  • ворошитель – он перманентно перемешивает опилки, по причине чего обеспечивается постоянная их подача на шнек;
  • шнек – устройство, предназначенное для транспортировки опилок из специального бункера в топочную камеру.

Обратите внимание! Автоматические котлы характеризуются тем, что в них подача топлива происходит непрерывно! Это позволит вам сделать бункер для него, расположенный под землей.

Подземный бункер хорош тем, что в нем не только хранится топливо, но он экономит свободное пространство в доме. Зачастую он устанавливается таким образом, чтоб его наивысшая точка располагалась на том же уровне, что и сам фундамент. В этом же месте должен располагаться люк, через который топливо будет засыпаться сразу же из транспорта, доставившего его. Также отметим, что бункер должен размещаться в комнате, соседствующей с той, где находится котел, дабы без проблем наладить топливный транспортер.

Плюсы и минусы данного материала как топлива

Сначала рассмотрим достоинства данного материала в качестве топлива, ведь их гораздо больше, чем недостатков.

  • Любое топливо из дерева – экологически чистый продукт, который даже при горении не будет вредить окружающей среде.
  • Такое топливо стоит недорого, ведь оно, по сути своей, обычные отходы.
  • Сегодня котлы на опилках полностью автоматизированы, благодаря чему контролируются все рабочие процессы.
  • Опилки выделяют больше тепла, чем, к примеру, дрова, и гореть могут вдвое дольше.
  • Опилки можно использовать в любое время, так как они всегда сухие и очень легко загораются.
  • При работе практически не выделяется копоти.
  • Затраты на обслуживания такого котла существенно ниже, чем на его аналоги.
  • Сегодня даже продаются специальные прессованные опилки, запаянные в удобную упаковку.
  • Топливо компактно, из-а чего его очень удобно хранить.
  • Наконец, опилки при горении не выделяют никаких токсинов.

А теперь о недостатках, которых, как мы обещали, не так много.

  • Опилки сыпучие, из-за чего транспортировать их не очень удобно.
  • Параметры горения этого вида топлива относительно невысокие.

Особенности выбора котлов, работающих на древесных опилках

Дабы правильно подобрать котел, использующий в качестве топлива опилки, необходимо уделить особое внимание целому ряду аспектов. Прежде всего, объективно оцените размеры дома, которые предстоит обогревать. Основываясь на полученных данных, вы сможете определить, прибор какой мощности вам необходим. Чтобы правильно рассчитать эту мощность, воспользуется простой общеизвестной формулой.

На 10 метров квадратных помещение требуется 1 киловатт мощности прибора

Важно, чтобы при проведении этих расчетов вы учитывали следующие параметры вашего жилья.

  1. Тепловая изоляция.
  2. Количество окон и дверей.
  3. Высота потолка.

Помимо того, обратите внимание на то, способна ли понравившаяся вам модель автоматически подавать топливо в топочную печь. Если данная процедура автоматизирована, то дальнейшая эксплуатация котла будет легкой и непринужденной. Как результат – вы будете тратить меньше времени на то, чтобы контролировать все рабочие процессы прибора.

Наконец, большая часть современных котлов на опилках может эксплуатироваться в сочетании с дополнительными устройствами. Это может быть, к примеру, бытовая сушильная камера. Именно поэтому при покупке котла особое внимание обращайте и на наличествующие в нем дополнительные опции.

В качестве заключения

Вот мы и выяснили, что котлы на опилках – это идеальный вариант для загородного дома. Судите сами: топливо для него стоит дешево, ведь это обычные отходы деревообрабатывающей промышленности, при горении топлива не выделяется никаких вредных для здоровья веществ, а эксплуатация таких котлов представляет собой достаточно простую процедуру. В общем, если вы выбрали опилки в качестве топлива, то вы сделали правильный выбор!

Отопительные котлы на опилках — существенная экономия

Теплогенератор на опилках в настоящее время встречается нечасто, хотя с его помощью можно эффективно обогревать частный дом. В основном отопительные котлы на опилках производятся зарубежными компаниями.

Отопительные котлы на опилках — принцип работы

Отопительные котлы на опилках имеют простую конструкцию, но, несмотря на это, способны эффективно обогревать дом благодаря контролируемому горению, трехступенчатой подаче воздуха и газогенерации продуктов сгорания.
Опилки складывают в специальный бункер, где находится шнек. Приемочный резервуар может быть размещен и вне дома. При помощи червячной передачи опилки из него поступают в помещение, предназначенное для их хранения. Другой шнек осуществляет забор топлива и отправляет его в резервуар, соединенный с топочной камерой. Таким образом, система отопления на опилках является полностью автоматизированной.

Процесс преобразования топлива в тепловую энергию происходит в несколько стадий:

  1. Поступая в топочную камеру, опилки автоматически воспламеняются и сжигаются с помощью трехступенчатой системы подачи воздуха, обеспечивающей завихрения пламени.
  2. Под воздействием горения происходит нагрев теплообменника.
  3. Образовавшийся в процессе сгорания топлива газ отправляется в специальную камеру, где он дожигается. Обычно данный отсек устанавливают дополнительно. Продукты сгорания выводятся через систему дымоотведения.

Таким образом, котел на опилках является крупномасштабной установкой – в этом можно убедиться, посмотрев на фото. Монтаж данной отопительной системы оправдан лишь в том случае, если есть возможность отвести для хранения топлива большое помещение и обеспечить постоянное пополнение ресурсов. Для одного часа работы котла мощностью 25 кВт потребуется около 40 килограммов опилок.

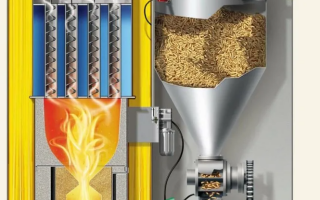

Конструкция котла на опилках

Для эффективной и автоматической работы котла необходим комплекс устройств. На рынке представлены в том числе модели, в которые можно добавлять топливо самостоятельно, но они крайне неудобны в эксплуатации – опилки придется загружать каждые 1-2 часа.

Котел правильнее называть целой станцией, состоящей из нескольких элементов:

  1. Шнековая система . Она обеспечивает автоматизированный процесс поступления опилок в бункер и топочную камеру.
  2. Воздушный насос . Такие отопительные котлы не способны работать без принудительного нагнетания воздуха в топку. Воздушный насос присутствует и в устройствах, предусматривающих ручную закладку опилок. Воздух нагнетается в топку вентиляторами таким образом, чтобы образовалось необходимое давление и завихрение пламени.
  3. Камера газогенерации . Она присутствует не во всех моделях, иногда ее приходится устанавливать дополнительно. Отопление опилками возможно и без данного элемента конструкции. Эффективность обогрева при наличии газогенераторного отсека увеличивается на 30-40%, а в дымоход уходит почти полностью остывший воздух. В результате этого все полученное от сжигания опилок тепло аккумулируется и передается теплоносителю.
  4. Вытяжной вентилятор . Он необходим в том случае, если присутствует камера газогенерации. Так как остывший газ становится причиной снижения тяги, его выведение возможно только благодаря использованию вытяжного устройства.
  5. Автоматика . Она служит для контроля над температурным режимом и скоростью поступления опилок в топочную камеру. Если необходимо, можно купить оборудование, позволяющее управлять дистанционно. При возникновении непредвиденных ситуаций хозяин дома получит оповещение на мобильный телефон.

Стоит учитывать, что котлы на опилках могут иметь разную комплектацию в зависимости от типа оборудования и производителя. Также установки создаются и по индивидуальному заказу.

Виды котлов на опилках

Отопительные системы, работающие на опилках, подразделяются на два вида:

  • обычные – тепло образуется лишь в результате сгорания топлива, такие котлы менее выгодны, чем те, которые имеют газогенераторную камеру;
  • с газогенераторным элементом – более эффективные агрегаты, могут иметь разную конструкцию.

Некоторые производители предлагают модели конденсационного типа, а также котлы длительного горения.

Самодельный котел на опилках при желании собрать можно, но это будет самая простая конструкция. Что касается автоматизированных отопительных систем, то качественное и экономичное оборудование не могут предложить даже отечественные производители.

Самыми лучшими считаются немецкие модели Hargassner – они высокоэффективны, но в то же время дорого стоят. Выпускают качественные котлы и некоторые другие зарубежные компании.

Экономичность отопления опилками

Отопление дома опилками считается наиболее выгодным, но это мнение ошибочно. Действительно, топливо стоит дешево, но что касается того, действительно ли это самый дешевый способ обогрева, то это не совсем так.

Для дома площадью около 200 «квадратов» потребуется котел мощностью около 25 кВт. Для одного часа работы потребуется 40 килограммов опилок, так что резервуар для хранения топлива должен быть достаточно большим. Стоят они недорого, а если покупать их на деревообрабатывающих предприятиях, то они обойдутся еще дешевле. Прессованные опилки для отопления тоже весьма выгодны.

Для сравнения: газовое оборудование такой же мощности потребляет в час около 3 куб. метров. Стоимость такого объема газа практически равно 40 килограммам опилок. Таким образом, отопление газовым котлом обходится в ту же сумму, что и оборудованием, работающим на опилках. При этом газовые котлы стоят гораздо дешевле и не занимают столь много места (прочитайте также: «Теплогенераторы газовые для воздушного отопления — виды и преимущества «).
Если купить промышленное оборудование нет возможности, то можно научиться создавать самодельные котлы на опилках. Но у них есть серьезный недостаток – автоматизированную систему сделать невозможно, поэтому придется часто подкладывать топливо самостоятельно. Это очень неудобно, а кроме того, придется постоянно пополнять запас опилок, а это затруднительно, если поблизости нет деревоперерабатывающего предприятия.

Отопительный котел на опилках — видео:

Выбираем надежный котел на опилках для дома и дачи

Невозвратные горючие отходы производства всегда представляют интерес как дешевое топливо для производственных и бытовых нужд. В ходе первичной деревообработки (распиловки круглого леса) такими отходами являются опилки, которые образуются в немалых объемах.

Периодический вывоз или утилизация их выливается в значительные расходы, а постоянное складирование их на производственной площадке чревато санкциями органов экологического и санитарно-эпидемиологического контроля. Использование опилок, с учетом их постоянного образования, для отопления частных домов и дач выглядит весьма привлекательно.

Учитывая специфику топлива, полезно предварительно внимательно ознакомиться с характеристиками и особенностями эксплуатации специальных котлов на опилках. Кроме того, несколько слов нужно сказать о самом топливе.

Обеспечение топливом

Итак, для постоянного отопления опилки должны:

  • Образовываться в необходимых для отопления объемах.Нет смысла устанавливать котел на опилках при недостаточном их количестве. На это следует обратить внимание в первую очередь. К примеру, котел мощностью 25 кВт в отопительный сезон потребляет до 40 кг опилок в час. С другой стороны, избыточный объем опилок на складе тоже нежелателен, поскольку их складирование резко ухудшает качество: опилки становятся плотными и сырыми, плохо горят с низкой теплоотдачей.
  • Обходиться дешево.Поскольку опилки обычно отпускаются производителем бесплатно, единственным видом затрат станут транспортные расходы на доставку их к дому для отопления. Следует учитывать, что опилки имеют малую плотность и неудобны для транспортировки.

Посчитайте, во что вам обойдется доставка топлива, и какова, соответственно, будет его цена.

  • Обо всем, что нужно учитывать при выборе электрического котла отопления, расскажет наш материал.
  • Индукционным котлам посвящена данная публикация.

Требования к топливу

Эффективность работы котлов прямо зависит от влажности опилок. Использование в качестве топлива сухой стружки и опилок столярных производств проблем не вызывает. Основную же массу опилок составляют, как отмечалось, отходы цехов распиловки круглого леса.

Производственные отходы распиловки леса-кругляка на ленточных пилорамах представляют собой мелкие (до 0,3 мм) опилки влажностью до 80%.Даже при постоянной принудительной подаче воздуха в топку такие опилки сгорают очень медленно, поскольку требуется время для их подсушки. Еще большую проблему при сжигании представляют собой сырые, долго хранившиеся опилки, уплотненные в сырую пылеобразную массу.

Сжигать такое топливо следует в определенном режиме:

  • В топочную камеру должно подаваться сухое и сырое топливо в соотношении 3:1.
  • Подачу сырого топлива можно начинать только с набором полной мощности котла после розжига.
  • Постоянно принудительно подавать воздух вентилятором в топочную камеру.

Преимущества котлов для отопления на опилках

В основе рабочего процесса котлов на опилках лежит температурный распад древесины. называемый пиролизом. В режиме тления в камере газогенерации выделяется пиролизный газ, выгорающий затем в камере сгорания в условиях принудительной подачи воздуха.

Неоспоримыми преимуществами котлов на опилках являются:

  • Высокий КПД (до 85-90%).
  • Высокая экономичность (до 8-12 часов обогрева на одной загрузке котла). Пиролизные котлы экономичнее классических дровяных в 3-5 раз, а газовых котлов – в 10 -11 раз, при примерно одинаковом выделении тепла.
  • Быстрый нагрев помещения (30-40 минут) после розжига котла.
  • Простота и надежность конструкции.
  • Низкое потребление топлива.
  • Низкая стоимость топлива.
  • Возможность перевода в режим обычного дровяного котла.
  • Независимость мощности от сортности сырья. Котел, кроме опилок, может работать на коре, щепе, сучьях, древесине.
  • Простота обслуживания и чистки котла.
  • Экологическая безопасность.
  • Простота эксплуатации позволяет не тратить средства на дорогостоящее обучение персонала котельной.
  • Благодаря дешевизне опилок и высокому КПД, подобные котлы очень быстро окупаются.

Котлы на опилках: варианты комплектации и принципиальные схемы работы

Рассмотрим несколько вариантов котельного оборудования, предназначенного для отопления жилого или дачного дома.

Котельная установка на опилках

Наиболее удобной и современной является автоматизированная водогрейная установка, работающая на опилках, щепе, стружке.При наличии большого объема крупнофракционной части топлива можно приобрести дробильную машину для переработки крупной фракции в мелкую.

Установка включает в себя следующие узлы:

  • Бункер для топлива
  • Газогенератор
  • Котел водогрейный (камера сгорания и теплообменник)
  • Блок автоматического управления

Проектом жилища могут быть предусмотрены различные варианты размещения оборудования: полностью снаружи или внутри помещения, а также с выносом отдельных узлов наружу.

Описание процесса работы котельной установки на опилках

Опилки выгружаются в отопительный бункер автосамосвалом (трактором, фронтальным погрузчиком). Для предупреждения слеживания опилок в бункерепредусмотрен ворошитель для периодического их рыхления.
По транспортеру (ленточному или шнековому) опилки подаются в камеру газогенерации, где в режиме медленного горения происходит термическое разложение топлива с выделением пиролизного газа. Подача топлива на транспортер и в камеру газогенерации осуществляется автоматически.

Пиролизный газ, поступающий из газогенератора в камеру сгорания, выгорает полностью, нагревая воду. Содержание в дымовых газах несгоревших компонентов минимально: окиси углерода всего до 1%, окиси азота до 300 мг/м³. В камеру сгорания вентилятором подается горячий воздух, что способствует глубокому выгоранию компонентов пиролизного газа.

Система автоматики управляет следующими процессами:

  • Подачей топлива в газовый генератор
  • Подачей вентилятором горячего воздуха пропорционально объему топлива в камере сгорания
  • Температурой теплоносителя и ее изменением
  • Пожаротушением

Котлы на и опилках HARGASSNER (Австрия) являются типичным оборудованием такого уровня, используемым для отопления частных домов. гостиниц, офисов, коттеджей в Европе. Мощность таких котлов 25 — 55 кВт, отапливаемая площадь 200-600 кв. м.

Отечественные котлы на опилках

Отечественные производители также предлагают широкий выбор котлов на опилках и пеллетах для отопления индивидуального жилья и небольших производственных помещений.

Предлагаемые котлы, в основном, пиролизные, работающие в автоматическом режиме. Технологически процесс горения аналогичен приведенному выше. Единственное отличие от импортного оборудования состоит в том, что российские котлы, как правило, не обеспечены автоматическими линиями подачи топлива.

Автоматика регулирует работу вентилятора поддува для стабильной заданной температуры теплоносителя, которая задается блоков управления. При плановом или аварийном отключении вентилятора котел продолжает работать на пониженной мощности. Закладка опилок, стружки и других отходов дерева выгорает в них в течение 4-12 часов, в зависимости от выбранного режима горения.

  • Подробный обзор эксплуатационных качеств отопительных котлов «Будерус» и отзывы их владельцев приведены здесь.
  • О преимуществах инфракрасных обогревателей для дачи читайте тут.

Шахтные котлы длительного горения

Особого внимания заслуживает шахтные котлы длительного горения (котлы Холмова). Это пиролизные котлы особой конструкции. Конструктивное преимущество их в том, что топливо, закладываемое в специальную шахту, частично подсыхает, чтопозволяет использовать для отопления опилки повышенной влажности.

  • Автоматика (контроллер) управляет процессом горения, заданной температурой теплоносителя и работой центробежного насоса.
  • Система безопасности обеспечена контуром аварийного охлаждения котла и предохранительным клапаном.
  • Обслуживание котла занимает несколько минут 1-2 раза в сутки.
  • Применение таких котлов позволяет отапливать коттеджи и малые производства площадью 60 -250 кв. м.

Котлы собственной конструкции

Котлы собственной конструкции, работающие на опилках, предлагает в сети множество доморощенных «самоделкиных». Не заостряя внимания на творческих новациях в рекламируемых аппаратах, отметим, чтотакое оборудование не может быть надежным и долговечным. в принципе.

Материалы, из которых оно изготовлено, чаще всего не отвечают условиям эксплуатации. сами конструкции примитивны, в них отсутствует самый элементарный автоматический контроль и системы безопасности. В то же время, полностью укомплектованный заводской котел на опилках или пеллетах мощностью 20 кВт, с гарантией, способный отапливать коттедж или дачный домик. стоит всего около 40 -50 тысяч рублей. Согласитесь, это не та сумма, экономя которую можно рисковать собственным здоровьем и жилищем.

Котлы, работающие на опилках и других отходах деревообработки, сегодня являются самым экономически оправданным оборудованием для отопления частных домов. При принятии решения о выборе такого оборудования, особое внимание следует уделить наличию необходимого объема отвечающего по влажности топлива. Если предполагается сжигать опилки влажностью более 55-60%, то они должны составлять не более 20-25% от загружаемого в топку материала. Основным же топливом должны быть отходы дерева влажностью до 20%.

Оправдано ли сегодня использование котлов на опилках и щепе

Развитие технологий, автоматизация, а также рост цен на ставшие традиционными газовые и электрические энергоносители подталкивали инженеров к поиску альтернатив. Интенсивное истребление лесов привело к образованию гор из отходов деревообработки. Желание употребить опилки и щепу в качестве источника тепла только усилилось с появлением возможности современного оборудования делать это эффективно.

Однако оправдано использование такого топлива чаще всего лишь в промышленных масштабах, да и бытовых котлов, рассчитанных на сжигание опилок не так много. Поэтому статья, прежде всего рассчитана на промышленную сферу, но практически вся информация актуальна и для бытовых условий, а модели, рассмотренные в статье, предназначены в первую очередь для частных домов.

Опилки и щепа: их эффективность в качестве твердого топлива

Измельченная древесина, полученная в результате обработки бревна или специально подготовленная из отходов производства, называется опилками и может быть топливом. Сырьем для котлов становятся такие древесные отходы, как:

  • горбыль различных пород, обзольные доски, щепа разных форм и размеров;
  • свежие опилки или уличного хранения, разной влажности и срока давности;
  • стружка сухая, мелкая и длинная, лежалая, различной степени сохранности;
  • мебель, пришедшая в негодность, остатки строительных конструкций, дверей, поддонов.

Сырье, которое готовится стать топливом, должно соответствовать требованиям ГОСТ 33103.1 – 2014:

  • не иметь ядовитых химических соединений, выделяющихся при горении и металлических включений (гвозди, петли в остатках ДВП, ДСП);
  • содержать не более 0,5% минеральных примесей, 5% гнилья и 8% коры деревьев.

Полученная биомасса просеивается до получения фракций опилок размером до 30 мм . Этот параметр критичен для работы механизмов подачи автоматических котлов и влияет на процесс горения. Более мелкие опилки требуют больше наддува воздуха для полного сгорания, чем обозначенные требованиями ГОСТ.

Так выглядит сыпучее топливо на фото. Слева – опилки, справа – щепа.

Зольность – это параметр, который определяет количество получающихся отходов сгорания топлива. Чем выше зольность, тем чаще чистка котла, тем меньше теплотворная способность топлива. Наличие же формальдегидов и другой ядовитой химии в опилках, используемых в качестве топлива в бытовых котлах недопустима и требует иной утилизации. Самым важным параметром, определяющим количество тепла, произведенного из опилок, является влажность. Она может в разы менять способность автоматического котла выполнять свои функции. Этот параметр желательно контролировать перед загрузкой и иметь возможность приводить опилки в соответствии с требованиями производителя котла.

При заключении контрактов по поставке опилок на топливо автоматического котла имеет значение не только цена, но и качество поставляемой продукции. Опираясь на требования ГОСТ 33103.1 – 2014, мы рекомендуем четко прописать параметры опилок в договоре. Соблюдение этих пунктов позволит эксплуатировать агрегат долго и с полной отдачей тепла. Иметь рядом поставщика с хорошей ценой и приличным качеством топлива – главный пункт при выборе твердотопливного котла для отопления дома.

Опилки как топливо автоматических котлов обладают следующими достоинствами:

  • КПД даже у бюджетных автоматических котлоагрегатов на опилках до 90%;
  • доступность качественного сырья для топлива;
  • низкая стоимость исходного материала с деревоперерабатывающих производств;
  • правильно выбранный и настроенный котел сжигает экологически чистое топливо с минимумом дыма, копоти и золы;
  • перебои с качественными опилками легко перекрываются любым твердым топливом (щепой, дровами, углем, сырыми опилками) с потерей эффективности, но без катастрофы.

Но и недостатки опилок тоже существенны:

  • транспортировка из деревообрабатывающих производств требует соответствующей тары так как эти древесные отходы материал сыпучий и объемный, особенно в сухом виде;
  • оборудование сезонного склада опилок нуждается в отдельном здании с хорошей вентиляцией и соблюдением противопожарных норм СНИП и ППБ;
  • периодическое обслуживание транспортера опилок к котлу, чистка дымохода, контроль за влажностью сырья.

Чтобы определить насколько эффективны опилки и щепа в качестве топлива для котлов отопления, мы сопоставили характеристик наиболее распространенных видов топлива в одной таблице:

Вид топлива (W – влажность) Теплотворность кВт/кг КПД,% Цена топлива, руб./тонна(м 3 ) Стоимость кВт энергии, руб.
Бурый уголь (w до 40%) 3,6 70  3 200 1,27
Каменный уголь (w от 7 до 15%) 7,5 70 7 000 1,34
Антрацит (w от 1% до 3%) 8,7 70  8 500 1,40
Природный газ 10,3 90 5 700 0,65
Дрова (w 60-50%) 2,2 60 1 500 1,05
Дрова (w 30-20%) 3,1 60 1  800 0,83
Гранулы (пеллеты) 4,7 85 9000 2,25
Щепа дробленая (w до 20%) 2,0 95 200 1,33
Опилки (w до 20%) 0,81 95 120 1,33
Брикеты (евродрова) 4,3 85%  8500 1,65 – 2,32

Устройство и принцип работы котлов, способных сжигать опилки

Устройство на примере специализированного на сжигании опилок и щепы «Пиролиз Мастер» BIO

Небольшие размеры фракций опилок плотно прилегают друг к другу, не позволяя воздуху циркулировать в массе даже без утрамбовки. Из-за сложности доступа кислорода температура горящих опилок и щепы меньше, чем у другого твердого топлива и горит только его внешний слой (до 15 мм). Малое количество пиролизных газов при таком горении в разы уменьшает мощность универсального твердотопливного котла при переходе на опилки.

Специализированный газогенераторный котел, где основным твердым топливом назначены опилки и щепа, оснащен вертикальным теплообменником вокруг дымохода из не менее, чем трех колен. В центре вертикальной топки с отверстиями для поступления кислорода воздуха размещена чаша горелки. Розжиг опилок возможен автоматически. Процесс сжигания щепы и опилок происходит под давлением воздуха, нагнетаемого в чашу специальными вентиляторами для обеспечения ровного столба пламени.

Компьютер, управляющий котлом, обычно обеспечивает три режима работы автоматического котла на щепе:

  1. Максимальное горение для обеспечения выхода системы обогрева жилья и ГВС на заданные параметры при запуске в работу. Требует повышенного расхода топлива.
  2. Средний — основной рабочий режим поддержания температуры теплоносителя в рамках, определенных пользователем или производителем агрегата. Расход опилок умеренный.
  3. Пауза. Климатические условия не требуют обогрева и процесс горения прекращен.

Котлы с длительностью горения одной закладки топлива до 7 суток

Внутри котла может быть размещен механизм самоочищения от сажи и движущиеся колосники. По мере накопления сажи и золы агрегат автоматически сбрасывает их и шнеками отправляет в накопитель. Такая конструкция обеспечивает высокую температуру сгорания опилок и щепы, обеспечивая полное их сжигание практически без «недогара». Высокий уровень автоматизации котлов с применением лямбда-зонда позволяет плавно управлять выдаваемой мощностью от 30% до 100% номинала и достигать КПД 92%.

В отопительных системах промышленного назначения применяются пиролизные котлоагрегаты (шахтные печи), их эксплуатация при одинаковых целях имеет различную реализацию. Бытовой автоматический котел на щепе и опилках должен обеспечить пользователю максимальный комфорт и безопасность при надежной работе. Комфорт заключается в минимальных затратах времени владельца на обслуживание системы обогрева и ГВС.

Одним из условий непрерывной работы котла является обеспечение загрузки бункера агрегата опилками из хранилища и создание разрывов в потоке топлива из хранилища до горелки, чтобы не превратить подачу топлива в бикфордов шнур. Такой разрыв создается за счет сочетания шнека и барабана. Их поочередная работа создает необходимый разрыв, а контроль за наполнением бункера котла и включением шнеков, барабана и ворошителя опилок осуществляет процессор.

Обустройство сезонного хранилища опилок и котельной для частного дома требует тщательного соблюдения норм противопожарной безопасности, строительных нормативов и электробезопасности для таких помещений. Не лишним будет установка автоматической пожарной сигнализации и пожаротушения.

Как выбрать котел на отработанном масле для отопления частного дома

Отзывы о бытовых котлах на опилках и щепе: преимущества и недостатки

Владельцы различных бытовых котлов на опилках и щепе в своих отзывах подчёркивают, что большинство моделей автоматических современных агрегатов выполняют обещания производителей при соблюдении их условий.

На практике отопительные котлы на сухой щепе и опилках заявленную мощность и КПД выдают. Однако часто приходится сжигать влажное топливо. Котлоагрегат может потерять до 30% от номинальной мощности на просушку влажного сырья. Мы предлагаем держаться следующих рекомендаций:

  • добавление сырого топлива желательно производить после выхода отопительной системы на заданный режим;
  • содержание влажных опилок в общем объеме подачи не должно превышать трети;
  • сырье лучше закупать на специальных производствах с оптимальной влажностью 20%.

Ниже подведена итоговая таблица преимуществ и недостатков котлов на опилках и щепе согласно нашей практике и отзывам владельцев:

Преимущества Недостатки
Конструкция современных агрегатов, оснащенная автоматикой, выбирает самый экономный процесс горения с учетом задания пользователя, погоды и сырья в пределах 30% — 100% номинальной мощности Котельная состоит из двух комнат, оборудованных согласно СП и ППБ, занимает большую площадь жилья. Более безопасно размещение оборудования в отдельно стоящем здании
Технологичность современных моделей позволяет достичь показателей, близких к показателям при сжигании гораздо более теплотворных видов твердого топлива. В итоге стоимость 1 кВт тепловой энергии меньше, чем у пеллет, брикетов и некоторых сортов угля Стоимость даже у бюджетных котлов с минимальной автоматикой в 3-5 раз дороже сопоставимых по мощности твердотопливных автоматических агрегатов. Правда стоит отметить, что для бытовых нужд есть и более дешевые универсальные котлы.
Не высокая стоимость, доступность и экологическая чистота сырья. Особенно его цена невелика в местах с развитыми деревообрабатывающими производствами, а для собственных нужд практически бесплатна (часто предприятия только рады организовать сбыт отходов деревообработки). Организация склада для сезонного запаса топлива требует серьезных вложений, чтобы сохранить влажность в норме, не нарушить нормы ППБ и автоматизировать поставку топлива в котельную.
При всех сложностях примененных технологий и механизмов для достижения высоких результатов управление агрегатом не доставляет неудобств. Несмотря на возросший уровень надежности оборудования, контроль необходимо осуществлять регулярно и при необходимости чистить от сажи и золы дымоход и топку, так как сырье может быть не всегда удачным.
Большинство работ по обслуживанию доступно и просто. Установка такого оборудования в частном доме не требует разрешения контролирующих органов.

Расчет минимально необходимой мощности

Определение минимальной тепловой мощности, необходимой для обеспечения комфортного проживания начинается с принятия решений пользователем о:

  • количестве контуров (обогрев жилья, ГВС, теплый пол).
  • регионе проживания (местный климат, роза ветров и т.д.).
  • количество этажей, материал стен, высота потолков, площадь и количество окон здания.

Используя нормативы и коэффициенты СНиП 2.04.01-85, на нашем и других примерах можно сделать довольно точный расчет.

На практике, в начальных расчетах, определяют суммарную площадь отапливаемого здания и, исходя из нормы 1 кВт тепла на 10 м 2, получают необходимую мощность, расходуемую на отопление, затем добавляют 20% для контура ГВС и еще 20% на возможные неточности и создание запаса прочности.

Например, для двух контуров потребления тепла в сооружении суммарной площадью 200 м 2 достаточно на отопление (200х1)/10 = 20 кВт, ГВС и запас прочности добавят еще 20*0,4= 8 кВт, всего 28 кВт. При выборе конкретного котла принимается ближайшая большая, чем минимально необходимая, стандартная мощность агрегата.

Для промышленных зданий необходимо производить индивидуальный расчет с учетом всех корректирующих коэффициентов.

Лучшие известные производители и модели: характеристики и цены

При выборе котла на опилках и щепе кроме технических характеристик следует обращать внимание на страну и бренд производителя. Северные европейские страны научились выжимать из топлива самые высокие экономические показатели. Для этого они уже давно работают над совершенствованием автоматики именно для частных домов, а учитывая их стремление к комфорту и экологические требования следует обратить внимание на продукцию компаний Hargassner, Froling, ETA. Конечно, если бюджет позволяет.

Котлы российского производства, особенно, если разработчик известный на рынке европейский бренд, вполне могут быть конкурентоспособными. При существенно более низкой цене, они вполне способны обеспечить и надежность, и комфорт частного дома. Кроме того, неприхотливы в сырье и обслуживании, а автоматика даже в европейских твердотопливных котлах часто из КНР.

Специализированные

Это котлы, предназначенные преимущественно для использования сыпучих видов твердого топлива.

Пиролиз Мастер BIO-15

Один из лучших котлов на опилках для отопления частного дома. Работает также на щепе, торфе, лузге подсолнечника. С применением сменных горелок может жечь солому. Благодаря пятиходовому теплообменнику отличается высоким КПД – 91%, имеет бункер объемом 200 литров. Единственным недостатком являются немалые габариты.

Стоимость: 185 000-240 000 руб.

FACI FSS 115

Производится в России, но разработчик – Италия. Это автоматический промышленный котел для сжигания отходов деревообработки. Мощность регулируемая в пределах 25-115 кВт, КПД 92%. В качестве дополнительных опций оборудуется авторозжигом, самоочисткой горелки, ДУ. Емкость бункера 810 литров, подача топлива двумя шнеками. Может сжигать любую биомассу с фракцией, не превышающей 40 мм. Модель мощностью 115 кВт имеет огромный вес 1150 кг, что повышает требования к напольному покрытию и транспортировке.

Стоимость: 450 000-477 000 руб.

Универсальные модели

Котлы, использующие любое твердое топливо: все виды угля, торф, дрова, древесные отходы, лузга семечек, брикеты с разной эффективностью, но конструктивно предназначенные для длительного горения. Они гораздо дешевле специализированных, но и гораздо менее эффективны и практичны при работе с опилками.

Tis Pro DR

Отличный недорогой универсальный котел. В качестве теплообменника используется печная сталь толщиной 5 мм, что очень хороший показатель в плане надежности и долговечности. Также отличается огромной топкой, в зависимости от мощности, объем топочной камеры может составлять 80-116 л. Не использует наддув вентиляторов, энергонезависим. Выпускается в версиях мощностью 17, 22 и 27 кВт, КПД достигает 82%.

Владельцы часто отмечают, что крайне практичным является исполнение колосников: они раздельные, чугунные (надежные и легко сменяемые). Недостатков за практику эксплуатации не обнаружено.

Стоимость: 58 500-72 000 руб.

PEREKO KSP Duo

Высокотехнологичный польский универсальный тт котел высшей ценовой категории. Инновационная горелка позволяет качественно сжигать мелкофракционное топливо от эко горошка до овса максимально эффективно. Водонаполненная решетка в камере сгорания дает возможность жечь древесину и ее отходы.

Оснащен автоматикой под управлением контроллера ST-480, который помимо управления насосами ЦО и ГВС, вентилятором наддува, может также управлять работой смесительного клапана, учитывать сигналы комнатных и уличных датчиков температуры. Выпускается в вариациях мощностью: 12, 18, 26, 36, 52 кВт. Помимо цены из недостатков большие габариты, вес и небольшое допустимое рабочее давление – всего 1,5 бар.

Стоимость: 283 000-498 000 руб.

LIEPSNELĖ L20U

Универсальный литовский котел шахтного типа длительного горения мощностью 20 кВт. Топливом является уголь, прессованные брикеты из угля, торфа древесных отходов, опилки и прочее сырье. КПД достигает 91%, однако это лишь при отоплении углем низкой зольности, при использовании опилок и щепы КПД будет ниже. Теплообменник чугунный, в стальном корпусе. Котел известен своей надежностью, качеством используемых сплавов и сборкой. Даже при использовании опилок и щепы можно достигнуть длительности горения одной загрузки в 2-3 суток.

Единственными недостатками, как и в предыдущем случае являются низкое рабочее давление в 1,5 бар и большой вес.

Стоимость: 110 000-125 000 руб.

Цены: итоговая сравнительная таблица

Модель Специализация Стоимость, руб.
Пиролиз Мастер BIO-15, Россия специальный 185 000-240 000
FACI FSS 115, Италия-Россия специальный 450 000-477 000
Tis Pro DR, Беларусь универсальный 58 500-72 000
PEREKO KSP Duo, Польша универсальный 283 000-498 000
LIEPSNEL L20U, Литва универсальный 110 000-125 000

Дальнейшее развитие автоматизации котлов на опилках и щепе составит реальную конкуренцию газовым и электрическим котлам по комфорту и эффективности.

Ссылка на основную публикацию
