Котёл для теплого пола

Содержание

Эффективный котел для водяного теплого пола

Водяные теплые полы стали любимы очень многими застройщиками. Чуть ли не каждый, кто рассматривает строительство дома, хочет себе в качестве обогрева теплые полы. При таком раскладе всегда остается открытым вопрос выбора котла для обогрева водяных теплых полов.

Безусловно, каждый котел способен прогреть теплые полы, но не каждый способен сделать это с максимальной эффективностью. Поэтому в этой статье давайте поговорим о котлах, которые идеально подходят для водяного теплого пола.

Главный козырь теплого пола

Водяные полы — это в первую очередь низкотемпературная система отопления. Работает эффективно при нагреве теплоносителя всего в 45 С. Многие возносят данный факт чуть ли не в главное преимущество, делая упор на то, что такая «низкотемпературность» позволяет экономить. С одной стороны это действительно так. С другой, вы наоборот можете начать переплачивать, не зная об особенностях некоторых котлов.

Но если выбрать котел для водяного теплого пола, который заточен под низкотемпературную работу, то только в этом случае можно начать действительно экономить.

А теперь об этих представителях по порядку.

Эффективность теплого пола от газового котла

Так как газ у нас с вами является самым популярным видом топлива, с него у начнем. Многие покупают газовые котлы для водяного теплого пола, не задумаясь о том, как потом придется переплачивать.

Как делают многие:

  • Ставят котел
  • Выставляют на нем температуру 45-55 градусов
  • Радуются

Как итог, не замечают, что переплачивают лишние деньги. Из-за чего? Да все просто — обычные газовые котлы достигают максимальной эффективности на максимальных температурах работы. А они равны 70-90 градусам.

Если вы видите гордую цифру от производителя «КПД нашего котла составляет 94%», то имейте в виду, что в паспорте он обязательно укажет, что это относится только к высоким температурам работы. В режиме низкой температуры производительность падает до 80-85%.

Так же низкотемпературная работа газового котла влечет за собой образование конденсата. А это негативно сказывается на сроке службы котла.

Само собой такие котлы можно адаптировать для эффективной работы водяных теплых полов. Для этого конечно придется немного усложнить систему.

В случае, если у Вас комбинированная система теплый пол+радиаторы, то путем подмешивающего модуля, КПД котла можно вывести сразу на максимальный уровень.

И что теперь делать? Не покупать газовые котлы для теплого пола? На самом деле существует вид газовых котлов, которые заточены под работу теплого пола. Зовутся такие котлы конденсационные. Такие котлы получают дополнительную энергию как раз с образующегося конденсата. При низких температурах работы эффективность котла близка к 100%.

Конденсационный котел в разрезе

Тепловой насос. Платим много, экономим еще больше

тепловой насос

Тепловой насос — это тоже идеальный «котел» для водяного теплого пола. Стоит непомерных денег и окупается неприлично долго. Но способен на низких температурах работы выдавать коэффициент преобразования 1 к 6. То есть из 1 КВт затрачиваемой энергии выдавать 6 КВт тепловой энергии.

Про принцип работы мы писали отдельную статью. Там Вы найдете все секреты работы теплого насоса и почему происходит такое преобразование. Но если коротко, то это устройство способно преобразовывать энергию Земли в тепловую энергию.

Стоит перед покупкой просчитать актуальную окупаемость. Возможно, во время чтения этого материала покупка уже окажется целесообразной.

Нагрев теплых полов электричеством

Следующий котел для водяного теплого пола, который мы рассмотрим, будет электрический. Изучены эти модели вдоль и поперек. Особо гениального тоже ничего не придумали. Подводных камней, как в газовых котлах, нет.

Поэтому берете, что по душе, выставляете желаемую температуру нагрева и радуетесь.

В некоторых моделях электрических котлов есть особые режимы работы для системы водяного теплого пола. Дают ли такие функции какие-нибудь преимущества или нет — вопрос открытый. Поэтому модель котла берите на свое усмотрение.

Самый главный недостаток таких котлов — кушают много электричества и требуют отдельной проводки. Ну и чаще всего быстрей выходят из строя, по сравнению с газовыми и твердотопливными котлами.

Что с остальными котлами?

Как было сказано в начале статьи, любыми котлами можно обогреть водяной теплый пол, но лишь немногие способы делать это максимально эффективно. Что касается остальных моделей, давайте разберем их кратко.

Твердотопливные котлы

Делайте упор все таки на модели длительного горения. Так по крайней мере вы лишите себя внеплановой прописки в котельной. Так же обеспечьте себя буферной емкостью, чтобы избежать лишних проблем при обогреве твердотопливным котлом водяного теплого пола.

Дизельные котлы

Дорого и нецелесообразно в большинстве случаев. Но если хотите, то почему бы и нет?

Пеллетные котлы

Про них так же был написан отдельный материал. Рекомендуем почитать. Если хотите себе такой котел и есть поблизости доступное сырье, то пеллетный котел будет неплохим устройством для водяного теплого пола.

Как выбрать водогрейный котел для теплого пола и правильно подключить его к гребенке?

Хозяев частных домов, предпочитающих системы напольного обогрева, нередко заботит вопрос, как выбрать котел для теплого пола. В действительности выбор не проблема, для теплоснабжения водяных греющих контуров подойдет любой отопительный агрегат, работающий на каком угодно виде топлива. Загвоздка заключается в другом – как правильно выполнить подключение того или иного теплогенератора. Тут следует учесть множество нюансов, о чем и пойдет речь далее.

 Как выбирать котел?

Отопительный агрегат для частного дома хозяева обычно подбирают по выгоде от использования какого-либо энергоносителя из тех, что есть в наличии. Этот подход – правильный, его и надо придерживаться при выборе котла для теплых полов (ТП). То есть, подбирая подходящий отопитель, нужно учитывать следующие факторы:

  • какой энергоноситель наиболее выгоден;
  • какая необходима тепловая мощность ;
  • как в регионе проживания поставляется электричество, часты ли отключения;
  • комфорт при эксплуатации, в том числе простота обслуживания;
  • насколько легко будущий источник тепла стыкуется с контурами напольного обогрева.

В контексте данной статьи особый интерес представляет последний пункт. Дело в том, что ни один производитель не выпускает специальные котлы для теплого пола. В некоторых моделях газовых теплогенераторов можно встретить лишь функцию работы с водяными теплыми полами и не более того.

Основное отличие радиаторной системы отопления от напольных греющих контуров заключается в температуре теплоносителя. Для подачи в радиаторы вода греется максимум до 85 °С, в то время как в трубах водяных полов она не должна превышать 55 °С.

Оптимальный температурный график в системе обогрева полов составляет 35—45 °С на подаче и 25—35 °С в обратном трубопроводе. Если в отоплении дома участвует теплый пол и радиаторы, снабжаемые нагретой водой от одного котла, то на выбор теплогенератора это не влияет. Другой вопрос, когда батареи не предусматриваются, а котельная установка должна обслуживать только низкотемпературную напольную систему отопления.

Не всякий источник тепла способен поддерживать температуру теплоносителя 30—40 °С. Вопрос решается с помощью различных способов обвязки отопительного агрегата. Сложность стыковки зависит от разновидности применяемого котла для теплого водяного пола:

  • газовый настенный или напольный;
  • электрический;
  • твердотопливный;
  • автоматический пеллетный или угольный.

Насколько совместимы эти котлы с теплыми полами и как их правильно подключить, рассмотрим по отдельности для каждой из разновидностей.

Теплый пол от газового котла

Если ваше жилище газифицировано, то логичным будет выбор источника тепла, работающего на природном газе. Нужно лишь правильно подобрать его по мощности и сопоставить выбранную модель с условиями эксплуатации. При частых перебоях электроснабжения проще поставить напольный энергонезависимый отопитель с открытой камерой сгорания, чем покупать и эксплуатировать бензиновые либо дизельные электрогенераторы.

В Российской Федерации и Беларуси использование природного газа для обогрева жилища – один из самых выгодных вариантов в плане оплаты энергоносителей. В Украине ситуация иная, там цена газа настолько велика, что первое место по выгоде занимают твердые виды топлива – дрова, уголь и пеллеты.

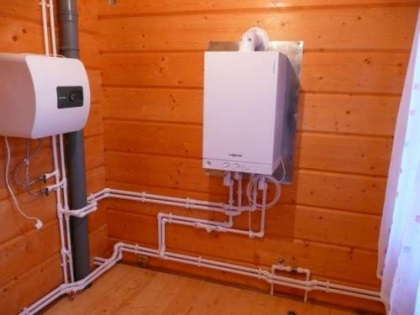

Когда с подачей электричества все в порядке, то проще всего установить и подключить настенный газовый котел для теплого пола. Он хорош тем, что имеет собственный циркуляционный насос, расширительный бак, предохранительный клапан и сетчатый фильтр. В этом случае схема подключения тёплого пола очень проста: отопитель соединяется с распределительной гребенкой трубами напрямую, но с учетом таких нюансов:

  1. На входе и выходе теплогенератора должны стоять отсекающие шаровые краны.
  2. Вместительности встроенного расширительного бачка (обычно не более 10 л) должно хватать на обслуживание системы отопления. Произведите подсчет объема воды в трубах и сопоставьте с емкостью бачка. Если последняя меньше 1/10 части общего количества теплоносителя, то поставьте дополнительную расширительную емкость на обратном трубопроводе перед входом в котел.
  3. Если конструкцией настенного отопительного агрегата не предусматривается встроенный расширительный бак, поставьте его отдельно на трубопроводе обратки, как сказано выше.

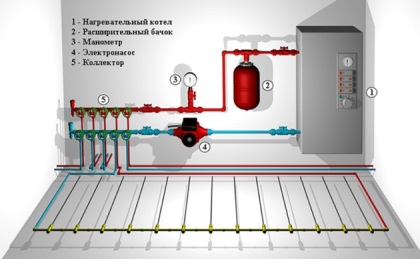

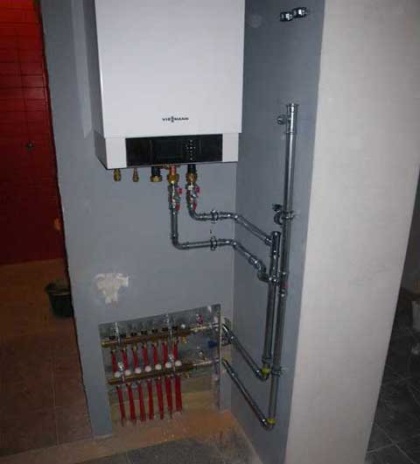

Ниже на схеме показано, как подключить теплый пол к настенному газовому котлу. Как видите, циркуляционный насос в системе отсутствует, поскольку задействован котловой агрегат. Распределительный коллектор без смесительного узла оснащен термоголовками типа RTL, подробнее о данном виде подключения водяных контуров рассказано в этой статье.

Поскольку расширительный бачок встроен в настенный отопитель, дополнительный резервуар ставится при необходимости. Например, большое количество воды в системе отопления

Напольные газовые теплогенераторы, за редким исключением, не оснащаются насосами и расширительными баками. Поэтому его подключение осуществляется по аналогичной схеме, но с недостающими элементами в обвязке:

В закрытых системах, куда относятся и теплые полы, обязательно ставится группа безопасности и насос. В котлах напольного монтажа эти элементы отсутствуют

Когда необходимо произвести монтаж традиционной схемы, где теплый пол и радиаторы получают тепло от одного котла, подключение производится следующим образом:

Примечание. На схеме представлен способ обвязки с применением сервоприводов, действующих совместно с комнатными терморегуляторами. Отопитель можно подключить и без автоматики по такой же схеме.

Особенности работы напольного отопления без радиаторов

Начнем с того, что специалисты – практики не рекомендуют задействовать обогрев теплыми полами без поддержки радиаторной системы и вот почему:

  1. Чтобы сообщить помещению достаточное количество тепла, придется поднимать температуру поверхности пола до 30 °С и выше, что уже некомфортно для проживающих в доме.
  2. Батареи, оборудованные термостатическими вентилями, быстрее реагируют на изменения температуры в комнате, чем нагретые полы. Последние более инертны из-за массивности и теплоемкости стяжки.
  3. Любые водяные котлы, кроме электрических, не могут работать эффективно в режиме минимального горения, когда нужно поддерживать низкую температуру теплоносителя. Представьте, что КПД газовых и твердотопливных агрегатов при этом падает на 5—20%, и подумайте, сколько топлива вы сожжете впустую.

Если газовый теплогенератор перевести в режим нормальной работы, выставив температуру нагрева воды хотя бы 60 °С, то горелка станет часто разжигаться и отключаться (появится так называемое тактование), поскольку системе напольного обогрева не требуется большое количество теплоты. Для отопителя такой режим непригоден, он может быстро выйти из строя.

Для нормальной совместной работы газовых и других котлов с отоплением теплыми полами, но без радиаторов, существует оптимальный выход – установка буферной емкости. Даже резервуар небольших размеров позволит избежать «тактования» агрегата, сжигающего природный газ.

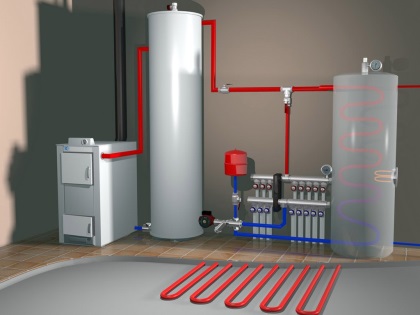

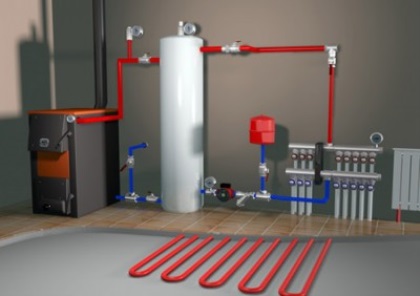

Пример монтажа буферной емкости рассмотрим совместно с твердотопливным котлом, который при теплоснабжении напольного отопления без нее обойтись не может.

Подключение твердотопливного агрегата

Вы выбрали отопление своего дома дровами посредством теплых полов без подключения радиаторов? Приготовьтесь к значительным вложениям средств в обвязку твердотопливного котла, поскольку при таком раскладе без буферной емкости не обойтись. Причина в том, что дровяным отопителям необходимо куда-то сбрасывать тепло, иначе водяная рубашка агрегата может закипеть.

Более того, теплогенератор на твердом топливе не в состоянии нагревать теплоноситель всего до 40 °С, его минимальная рабочая температура составляет 55 °С. Если она будет ниже, в камере сгорания образуется конденсат, пагубно влияющий на металлические стенки. Даже в чугунном котле, не подверженном коррозии, из-за конденсата образуется слой налета, препятствующий эффективному сжиганию топлива.

Чтобы твердотопливный котел функционировал с максимальным КПД, а вы сжигали дрова с наибольшей выгодой, нужно поддерживать температуру теплоносителя на уровне 80—90 °С, что абсолютно не совместимо с теплыми полами. Значит, нужна буферная емкость — теплоаккумулятор.

Во время максимального горения дров излишек теплоты будет накапливаться в теплоаккумуляторе, а система напольного обогрева станет постепенно отбирать нужное количество с помощью смесительного узла, как это изображено на схеме:

На схеме условно не показаны отсекающие краны для теплоаккумулятора

По предлагаемой схеме можно подключать любой твердотопливный или газовый котел, это лучший из существующих вариантов, хотя и не самый дешевый. Таким же способом рекомендуется присоединять пеллетные и угольные автоматизированные теплогенераторы. Расчет и подбор объема используемого теплоаккумулятора – это отдельная тема, рассмотренная здесь.

Напольный обогрев с электрокотлом

Для работы с водяными контурами напольного отопления прекрасно подойдет любая разновидность электрических теплогенераторов:

  • ТЭНовые;

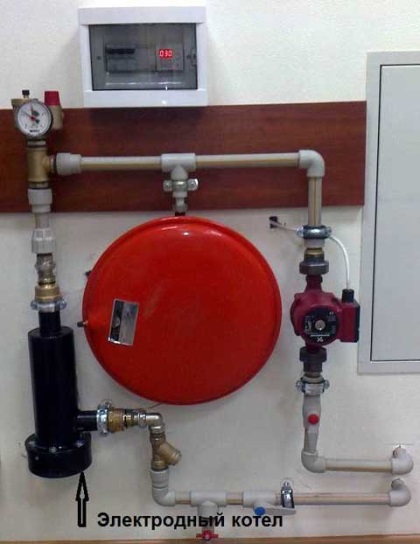

  • электродные;
  • индукционные.

Бытовой электрокотел для теплого пола – самый простой и удобный вариант. Независимо от вида и конструкции эти отопители способны поддерживать в тепловой сети любую температуру без потерь эффективности. Поэтому им не нужны буферные емкости и сложные схемы подключения. Чтобы присоединить электроотопительный агрегат к гребенке греющих контуров, можно воспользоваться схемами, приведенными выше для газовых котлов.

Как правило, ТЭНовые электрокотлы производятся в настенном исполнении и комплектуются собственными насосами и расширительными баками. Более простые модели, а также индукционные и электродные генераторы тепла подключаются по аналогии с напольными газовыми котлами. В схему добавляются недостающие рабочие элементы, только вдобавок устанавливается электрический шкаф управления.

Пошаговая инструкция по установке и подсоединению электрокотла к водяному отоплению представлена в отдельной публикации.

Выводы и рекомендации

Для успешной и продолжительной работы системы теплых полов допускается использовать любой котел из ныне существующих. Играет роль не тип отопительного агрегата, а правильное его подключение к распределительному коллектору напольного обогрева. Другие критерии выбора, такие как мощность, функциональность и разновидность энергоносителя подбираются по стандартному алгоритму.

Выбирая источник тепла и зная, чем чревата его стыковка с теплыми полами, вы сможете заранее подобрать оборудование и элементы обвязки. Это даст вам будущую картину финансовых затрат на монтаж, откуда рассчитывается окупаемость конкретной системы отопления.

Дважды подумайте, прежде чем внедрять напольное отопление без радиаторного. Если у вас высокие требования к дизайну интерьера комнат и вы не желаете видеть под окнами отопительные приборы, примените более современное решение – плинтусные конвекторы или встраиваемые в пол воздушные обогреватели.

Котел для теплого водяного пола: параметры выбора, как рассчитать мощность, схемы подключения и инструкция к монтажу

Как обогреть дом в холодный сезон — такой вопрос встаёт у всех домовладельцев. Многие отдают предпочтение половому водяному обогреву. Но для эффективной работы, требуется источник с горячим теплоносителем — котёл для тёплого пола, и он должен быть экономный.

Сегодня мы рассмотрим виды котлов, расскажем какие подходят для греющих водяных полов. Вы узнаете, как рассчитать мощность, и произвести монтаж котла своими руками.

Меню записи
  1. Виды котлов для теплого водяного пола
  2.  Газовые
  3.  Твердотопливные
  4.  Электрические
  5.  Дизельные
  6.  Выбор котла
  7. Как рассчитать мощность
  8. Схема подключения водяного теплого пола к котлу
  9. Схема с трёхходовым клапаном
  10. Схема со смесительным узлом
  11. Схема с электронным терморегулятором
  12. Схема прямого подключения
  13. Подключение теплого пола к котлу отопления

Виды котлов для теплого водяного пола

На рынке большой ассортимент котельного оборудования. Котлы различаются видом топлива, на котором работают — газовые, дизельные, электрические и твёрдотопливные. Они изготавливаются из различного материала, бывают: чугунными и стальными.

Так же, отличаются способом установки:

  1. Напольные — бывают мощностью до 120 кВт. Для их установки требуется дополнительная площадь, поэтому они размещаются в отдельном помещении.
  2. Навесные — их производительность достигает 35 кВт, они удобнее в монтаже, и менее затратные. В них уже вмонтирован насос обеспечивающий циркуляцию жидкости. Для пуска в работу, нужно подсоединить агрегат к отопительному трубопроводу.

Помимо этого, нагревательные котлы имеют разное число контуров, бывают: одноконтурными и двухконтурными.

Одноконтурные — предназначены только греть теплоноситель  для отапливания дома. Чтобы увеличить сферу их применения, требуется обустройство дополнительных элементов (бойлера, теплообменника и т.д.).

Двухконтурные — многозадачные аппараты, они  обеспечивают одновременно нагрев воды для системы отопления и ГВС. Последнюю функцию выполняют — встроенный бойлер накопительного типа, и проточный теплообменник.

 Газовые

У газовых котлов корпус изготавливается из чугуна или стали. Вес чугунных аппаратов, при одинаковой мощности, в 2 раза больше стальных. Они объёмны, и имеют высокую стоимость. Стальные изделия имеют небольшой вес и маленькие размеры. Их отличает пригодность к ремонту.

Современные напольные газовые агрегаты работают на магистральном и сжиженном топливе. Однако, удобнее в подключении подвесные мини-модели, они не занимают место, а их мощности (7 — 30 кВт) хватает для обогрева небольшого частного дома.

Стандартные газовые котлы могут работать с полной эффективностью только при максимальном нагреве воды — 70 — 90 градусов, что для водяного пола не допустимо.

Если газовое оборудование работает в низкотемпературном режиме, то это провоцирует образование конденсата, а это отражается на сроке его службы. У данных котлов существует возможность для переоборудования их под водяной пол, путём проведения работ по усовершенствованию конструкции.

Наиболее подходящие газовые котлы — конденсационные, разработанные под тёплые водяные полы. Они имеют дополнительную подпитку от образующегося конденсата. У них даже при  работе в режиме низких температур, эффективность близка к 100%.

Газовые агрегаты бывают одно и двухконтурные. Подключается половое отопление к двухконтурному котлу через гидравлическую стрелку.

 Твердотопливные

Теплокотлы с твёрдым топливом по принципу работы напоминают дровяную или угольную печь. Но в котле, сжигание древесины происходит без доступа воздуха, при этом выделяется древесный газ, он и обогревает теплоноситель. Такие генераторы при подключении их к тёплым водяным полам проблематичны, им требуется постоянное внимание и обслуживание.

Исключение — пеллетные котлы с автоматикой, так как у них продолжительный период горения. Но и они требуют больше внимания, в сравнении с газовыми или электрическими установками.

Для поддержания температуры теплоносителя на необходимом уровне, автоматике приходится периодически «заглушать» топку, а это приводит к потере эффективности котла. Избежать этого поможет установка буферной ёмкости.

Тогда, аппарат сможет полностью использовать свой потенциал, передавая нагретую воду в буфер, а пол будет её брать от туда в нужном объёме. Это приведёт к экономии, так как пауза между подачей топлива в топку увеличится.

 Электрические

Электрические котлы — наиболее эффективные водонагреватели для тёплых водяных полов, бывают: тэновыми, ионными и индукционными. В них, происходит преобразование электрической энергии в тепловую. Они полностью автоматизированы, просты в установке и регулировке, настройка может производиться удалённо. Аппараты поддерживают нагрев теплоносителя на заданном уровне, не теряя своей эффективности.

Тэны настенного типа применяются часто, так как просты по конструкции и несложны в установке. Они укомплектованы расширительным баком и насосом.

Если площадь помещения не большая, то контуры ТП могут подключаться на прямую к теплогенератору.

При сооружении тёплого водяного пола от котла отопления в большом частном доме потребуется произвести монтаж смесительно-распределительного узла.

К минусам можно отнести высокую цену энергоресурса. Для снижения себестоимости тепла, рекомендовано применять схему с внешним баком-аккумулятором воды и двухтарифным счётчиком учёта энергии.

 Дизельные

Принцип функционирования дизельных котлов, топливом для которых служит дизельное топливо, схож с работой газовых. Процесс горения у них полностью автоматизирован. Они обладают высокой производительностью, при небольшом расходе топлива, просты в монтаже и удобны в обслуживании. Стоит отметить их экологическую пригодность и экономичность.

Минус таких моделей — запах дизельного топлива, поэтому они устанавливаются в отдельной комнате (котельной). Кроме этого, требуется ещё ёмкость для топлива, и насос для его подачи.

 Выбор котла

Водонагревателей, которые были бы предназначены конкретно для тёплых водяных полов, нет. Ряд производителей выпускают аппараты, имеющие функцию «тёплый пол», но этот режим лишь ограничивает уровень нагрева воды. Кроме этого, надо учитывать, какой вид теплоносителя разрешён для данной модели. Есть аппараты, которые не работают с антифризом, об этом указано в инструкции к оборудованию.

В принципе, обслуживать пол с обогревом может любая модель водонагревателя, главное правильно произвести обвязку и подключение.

Какие особенности выбора водонагревателя, и на что нужно обращать внимание:

  1. Совместим ли он с половым отоплением — способен ли он поддерживать требуемую температуру теплоносителя. В противном случае, нужно будет подбирать дополнительное оборудование.
  2. На сколько эффективно он будет работать в системе — этот показатель влияет на потребление ресурса (топлива).
  3. Удобен ли он в обслуживании и эксплуатации — сколько времен он потребует, чтобы настроит его на нужный уровень нагрева.
  4. Нет ли сложностей в монтаже — сможете ли вы установить его самостоятельно.

Кроме этого, теплогенераторы нужно выбирать в зависимости от площади и условий эксплуатации, при этом уделяется внимание:

  1. Мощности — определяется она с учётом размера отапливаемого помещения и степени его утепления. В документах указана площадь, для которой предназначен прибор, при условии качественного утепления. Если вы не знаете теплопотери дома, то мощность надо брать с запасом 25%. Чрезмерное превышение требуемой производительности может привести к перегреву, и поломке оборудования.
  2. Наличию функции управления мощностью — газовые котлы часто оснащены такой возможностью. Регулировка может производится в ручном режиме или автоматически. Модели автоматического типа экономичней, требуется задать несколько показателей, и дальше за поддержанием температуры в заданном уровне, и отключение нагрева отвечает автоматика.
  3. Энергозависимость — применение электронасоса для принудительного движения жидкости увеличивает производительность котла, но делает его менее автономным, и зависимым от энергоресурса.
  4. Типу нагрева теплоносителя — если оборудование требуется не только для обогрева помещения, но и для обеспечения ГВС, то нужен двухконтурный проточный котёл. При необходимости нагревать большой объём воды, лучше покупать накопительную модель.

Стоимость обогревателя каждый определяет для себя сам, отталкиваясь от наиболее дешёвого энергонасителя. У кого-то это газ, а у кого-то — дрова. При наличии в доме многотарифного счётчика, выгодным будет электричество.

Электрический котёл наиболее подходящий для гидрополов, так как он способен удерживать температуру на заданном уровне при маленьком расходе электроэнергии. 1 кВт электричества преобразуется в кВт тепла. Если площадь обогрева не значительная, то его можно подсоединять на прямую.

Чтобы подключить коттедж внушительной площади,  потребуется узел подмеса. При монтаже газового оборудования, без распределительного узла не обойтись, так как прямое подключение не рекомендовано. А подпитывание  тёплого пола от твёрдотопливного котла приводит к увеличению расходов, за счёт приобретения дополнительных компонентов.

Кроме того, для монтажа газовых или котлов работающих на твёрдом топливе требуется обустройство котельной.

Как рассчитать мощность

Какой котёл нужен для тёплых водяных полов — экономичный, поэтому выбираем с учётом его производительности. Чтобы подобрать подходящую модель, требуется рассчитать мощность.

Средний данный показатель агрегата для загородного строения — на 10 м2 требуется 1 кВт мощности, то есть, удельная производительность — 100 Вт на м2. Но это достаточно грубый расчёт, который подходит для здания из кирпича с минимальными теплопотерями.

При установке газового оборудования — необходимо подготовить и провести согласование проекта с госорганами, и получить разрешение от газовой инспекции. В проекте есть раздел, в котором указан расчёт мощности аппарата.

Если в планах размещение электрического или пиролизного котла, то применяется форма для подсчёта нагрузки дома. Формула подходит для регионов средней полосы, если квартира находится в северных районах, используется поправочный коэффициент 1,2 или 1,3. При плохой изоляции или обеспечения ГВС, так же применяется коэффициент 1,2.

Мк = 0.1*По*к1*к2*к3, где:

Рассчитаем на примере производительность генератора для дома 250 м2 в северном регионе, с плохим утепление и ГВС:

      Мк =0.1*250*1.2*1.2*1.3= 46.8 кВт

Если помещение находится в центральном районе, то расчёт показатель выглядит так:

Мк =0.1*250*1.2*1.2= 36.8 кВт

Если помещение хорошо утепленное и не требуется горячее водоснабжение, то:

Мк =0.1*250= 25 кВт

Не рекомендуется делать большой запас мощности, помимо удорожания теплоэнергии, это приведёт к перегреву ТП и выходу из строя.

Схема подключения водяного теплого пола к котлу

Существуют разные способы обвязки котла с тёплым полом. Все они имеют положительные и отрицательные стороны, и предназначены для определённых условий. Рассмотрим популярные схемы подсоединения водяных тёплых полов к котлу.

Схема с трёхходовым клапаном

Распространённая схема для многоконтурной системы с разными нагревательными приборами — с трёхходовым клапаном. Подходит для совмещённого отопления — радиаторы, температура воды 80 градусов, и тёплый пол — 45.

Обеспечить такую разницу температур поможет установка трёхходового клапана с циркуляционным насосом. Нужный уровень нагрева теплоносителя достигается смешиванием воды из котла с идущей из обратки. Порции подмеса холодной жидкости регулируются открыванием или закрыванием клапана.

Схема со смесительным узлом

Способ предназначен для комбинированных систем — батареи и ТП. Здесь, вместо термостатического клапана монтируется насосоно-смесительный узел.

Подключение коллектора к котлу –  энергоэффективная схема, в ней, при помощи балансировочного вентиля происходит перемешивание горячей и охлаждённой воды в строгих пропорциях.

Схема с электронным терморегулятором

Система подачи ТП функционирует с помощью малогабаритных термоэлектроных наборов, они могут обеспечить работу только одной петли обогревающей площадь не более 20 м2.

Терморегулятор — это небольшой прибор с пластиковым корпусом, в котором размещены:

Принцип работы схемы простой — нагретая жидкость направляется в контур напрямую из котла, без подмеса. Регулировка температуры осуществляется встроенным регулятором.

Он отдаёт команду электромеханическому клапану, который отвечает за подачу газа к котлу. Вода движется по контуру без воздействия насоса, и охлаждается непосредственно внутри петли.

Схема несложная и обходится такая обвязка не дорого, но она не позволяет производить точную настройку. Она подходит:

Схема прямого подключения

Для запитывание пола по этой схеме применяется гидравлическая стрелка. Способ отличается тем, что при подключении тёплого пола к котлу с насосом, его контур должен иметь насосный агрегат, который работает вмести с терморегулятором. Они будут регулировать скорость движения жидкости с учётом температуры воздуха.

Процесс следующий — нагретая вода от котла движется в гидравлический коллектор, где она распределяется по контурам пола. После прохода по петлям,  она возвращается в нагреватель через обратную трубу.

Этот способ применяется в основном только на конденсационных устройствах, так как при данной схеме понижение температуры на трубе подачи не происходит. Если установить обычный газовый котёл, то работа в таком режиме приведёт к быстрой поломке теплообменника.

При монтаже твёрдотопливного котла, чтобы система функционировала правильно, потребуется установка буферного бака, а это ограничит температурный уровень.

Подключение теплого пола к котлу отопления

Наиболее лёгкие в монтаже и несложные в эксплуатации — электрокотлы. Поэтому мы расскажем, как подключить электрический котёл к коллектору тёплого пола.

Произведём подключение тэна с мощностью 3 кВт к тёплому полу, с обогреваемой площадью 30 м2, через трёхходовой клапан. Для этого, приобретём бойлер с рециркуляцией, который оснащён выходами для подсоединения шланга с холодной и горячей водой. Стандартный размер патрубков 2,6 см. Чтобы не отвлекать от работы, запосёмся всем необходимым инструментом заранее.

Прежде чем производить разводку котла, необходимо настелить «пирог» тёплого пола.

Затем установить распределительный узел, к которому подключить контуры водяного пола, один конец шланга к холодной, а другой к горячей подаче.

Теперь можно переходить непосредственно к обвязке котла, который был установлен на запланированном месте:

Подсоединение бойлера
Установка трёхходового клапана
Монтаж насоса
Установка расширительного бака

После подключения, обязательно нужно проверить пол на наличие протечек, путём тестового запуска. Тестирование проводится сутки, при наличии рабочего давления в системе.

Только затем, можно производить заливку бетонной стяжки и укладывать отделочный материал (плитку или ламели). Включать систему следует после полного подсыхания раствора.

Чтобы успешно функционировал тёплый водяной пол, можно устанавливать любую модель нагревателя. Ведь все параметры — мощность, производительность и т.д., высчитываются для разных видов одинаково. Важно правильно произвести подключение оборудования.

Энциклопедия пола

Отопление дома или квартиры в зимнее время и расходы на него волнуют практически всех. Теплый водяной пол, смонтировать который можно самостоятельно, будет хорошим решением задачи. К котлу (или другой отопительной системе) подключаются трубы, по которым циркулирует горячая вода. Плюсы данной системы: низкие затраты электроэнергии и возможность самостоятельного регулирования температуры в помещении. Очень важно выбрать экономичный котел, максимально подходящий под конкретные условия. Самым важным показателем будет тепловая мощность отопительного оборудования.

Котлы для теплого пола

Котлы делятся на одноконтурные и двухконтурные котлы.

Одноконтурные котлы. Одноконтурные котлы в системе отопления обеспечивают только нагрев теплоносителя (возможен только обогрев помещения). Для расширения сферы применения одноконтурных котлов (обеспечение горячей водой) необходимы дополнительные устройства:

  1. накопительные бойлеры (обеспечение горячим водоснабжением);
  2. теплообменники;
  3. смесительные узлы для контуров отопления;
  4. и другое.

Двухконтурные котлы — устройства многозадачные: обеспечивают отопление и подогрев воды. Вторая функция выполняется благодаря оснащению котла встроенным проточным теплообменником или встроенным накопительным бойлером.

Разнообразие котлов по типу установки:

  • напольные (мощность до 120 кВт) ;
  • подвесные настенные (мощность до 35кВт).

Настенные котлы (чаще всего это устройства атмосферного типа) удобнее с точки зрения установки и требуют меньше расходов.

Для котла с закрытой камерой сгорания не нужна дополнительная площадь в виде отдельного помещения. Настенные котлы оснащаются циркуляционным насосом и другим оборудованием для котельной. Для введения в эксплуатации к нему достаточно присоединить отопительный трубопровод и трубы для горячей воды. Котлы со встроенными накопительными бойлерами на 100 л представляют собой готовую мини-котельную

Виды котлов для теплого водяного пола

Для обустройства теплого водяного пола используются котлы, работающие на газе, электричестве, твердом или жидком топливе. Каждый вид имеет свои преимущества. Наиболее экономичными являются газовые, а самыми автономными — дизельные.

Газовые котлы.  Корпус газовых котлов может быть выполнен из стали или чугуна. Стальные агрегаты отличаются низким весом (примерно на половину легче чугунного при одинаковой мощности), малыми габаритами и хорошей ремонтопригодностью. Чугунные устройства более объемные и дорогие. Напольные газовые котлы современного поколения подходят для магистрального газа и для сжиженного. Малые габариты настенного газового котла позволяют размещение в любом удобном месте, а мощности 7-30 кВт хватает на небольшой коттедж.

Дизельный котел работает на солярке и отличается высокой эффективностью и производительностью. Во время работы оборудования отсутствуют неприятные запахи. Прочие преимущества данного вида котлов включают простоту монтажа, удобство обслуживания и управления, высокий КПД и малый расход топлива. Котлы жидкотопливные благодаря специальному режиму работы, основанному на плавном понижении температуры воды в условиях повышенной температуры окружающей среды, отличаются экономичностью и экологичностью.

Твердотопливные агрегаты для обустройства водяного теплого пола будут полностью автономным источником теплоснабжения. Они считаются хорошей альтернативой жидкотопливным, газовым и другим видам отопительного оборудования. Сжигание топлива происходит по такой схеме: дрова, уложенные на колосник, поджигаются. После этого закрывается дверь котла, и включается дымосос. Во внутренней камере котла на дрова воздействует высокая температура (250–750°С) без доступа кислорода. Происходит обугливание и выделение древесного газа, который обогревает тепловые носители. Сфера применения твердотопливных котлов: жилые и производственные помещения, объекты сельскохозяйственного назначения.

Электрические котлы подходят для объектов жилого и нежилого назначения, оборудованных водяным напольным обогревом. Система подключается к котлу с помощью специального оборудования и дополнительных устройств. На выбор мощности устройства влияет площадь помещения, его состояние и другие факторы. Наиболее оптимально мощность можно подобрать в помещениях с хорошей теплоизоляцией стен и потолков (например, в новостройках). Если есть хорошая теплоизоляция, то производитель для обогрева 150 кв.м площади считает достаточной мощность 12 кВт.

Для тандема «электрические котлы — теплые водяные полы», производители рекомендует следующие сочетания:

  • площадь отопления 250-450 кв. м — мощность котла 36 кВт;
  • площадь отопления 220-350 кв. м — мощность котла 30 кВт;
  • площадь отопления 140-300 кв. м — мощность котла 12-24 кВт;
  • площадь отопления до 70 кв. м — мощность котла около 6 кВт;
  • площадь отопления до 30 кв. м — мощность котла 6 кВт.
Плюсы и минусы теплых полов. Узнайте в нашей статье.
О инфракрасном теплом поле.Узнайте больше прямо сейчас!
Как уменьшить расход электричества. Узнайте в нашей статье.

Электрический или жидкотопливный котел?

Для сравнения двух видов котлов необходимо учитывать все факторы. Несмотря на дешевизну солярки в сравнении с электроэнергией, оценка всех затрат покажет реальную картину.

Первоначальные затраты на покупку оборудования и стоимость монтажа
Электрический котел — готовое к эксплуатации устройство. Жидкотопливный агрегат потребует дополнительных расходов на приобретение котла, навесной горелки, емкости для хранения топлива. Различие расходной части в 2,5 раза в пользу электрического.

Монтаж электрического котла обойдется в несколько раз дешевле, так как все необходимые элементы для управления и безопасности оборудования вмонтированы в его корпус. Жидкотопливное устройство нуждается в монтаже дополнительных приспособлений: дымовой трубы, бака для топлива, навесной горелки.

Эксплуатационные расходы
Для обслуживания жидкотопливного котла необходимы расходы (несколько сотен долларов в год) на регулярное обслуживание и чистку. Дополнительное неудобство связано с необходимостью постоянных заказов на подвоз топлива. Электрические котлы не требуют перечисленных операций.

Тем не менее, электрические устройства тоже имеют недостатки.

  1. Для работы котла необходимо несколько десятков киловатт энергии (1 кВт на 10 м2 площади. Высота потолков до 3 м, а помещение при этом хорошо утеплено). Выделить такой объем электроэнергии возможно не на всех участках.
  2. Стоимость электричества высока и возникают перебои с электроснабжением. Для подстраховки при частых перебоях с подачей электричества часто используют резервный твердотопливный котел.

Если водяное отопление делается в доме или квартире в черте большого города, то электрокотлы являются наиболее предпочтительными из всех видов. Связано это с жесткими экологическими требованиями и проблемами согласования.

Проанализировав ситуацию, можно выделить ряд преимуществ электрокотлов:

  • невысокая стоимость;
  • компактность и малый вес;
  • простота монтажа, дымоход не нужен;
  • безопасность (нет открытого пламени);
  • простота эксплуатации;
  • могут устанавливаться в любом помещении;
  • сервисное обслуживание простое;
  • экологичны: нет выбросов и запахов;
  • бесшумны.

Параметры выбора котла

Отопительные установки в зависимости от характеристик обеспечивают различную теплоэффективность, подходят для определенной площади и условий эксплуатации.

  1. Мощность. Требуемый параметр определяется площадью отапливаемого помещения и уровнем его теплоизоляции. Производитель указывает площадь, на которую рассчитан котел, при условии, что здание хорошо утеплено. Если же тепловые потери неизвестны, то необходимо выбирать котел, мощность которого рассчитана на обогрев площади на 25% больше реальной. Приобретать оборудование с избытком мощности нецелесообразно, так как будет происходить перегрев и поломка устройства. В случае установки котла в неотапливаемом помещении, необходимо для расчета мощности привлечь специалиста-теплоэнергетика.
  2. Возможность управления мощностью. Газовые установки могут быть оснащены системой управления мощностью, а могут быть без нее. Для регулировки работы оборудования может использоваться авторежим или ручное управление. Автоматические системы управления более экономичные. В этом случае пользователь только задает необходимые параметры, а автоматика обеспечивает точность и плавность подачи газовой смеси к горелке. Также при использовании автоматики частота полного выключения горелки снижается, благодаря чему срок службы оборудования увеличивается.
  3. Энергозависимость. Применение электроники в системе управления электрическими насосами для принудительной циркуляции повышает производительность котла, но одновременно зависит от стабильности энергообеспечения и снижает его автономность.
  4. Тип нагрева воды. Если необходимо, чтобы котел (включая промышленное газовое устройство) обеспечивал не только отопительную функцию, но и производил подогрев воды для бытовых нужд, необходимо выбирать двухконтурную модель, которая подогревает воду в проточном режиме. Если необходима большая производительность, то нужно остановиться на накопительном варианте. Бойлеры могут быть встроенными в котел или автономными и подключаться к установке. Выносные модели могут иметь очень большой объем (несколько сотен литров), тогда как встроенные ограничены габаритами котла.

Как рассчитать мощность котла для водяного отопления?

Рассчитать требуемую мощность теплового оборудования необходимо для правильного выбора котла. Примерная необходимая мощность для отопления загородного дома рассчитывается исходя из таких данных: чтобы отопить 10 м2. площади, необходим 1 кВт мощности, то есть принимается, что удельная мощность равна 100 Вт/м2.

Расчет довольно грубый, и подходит он для кирпичного дома с малыми теплопотерями: здание должно быть хорошо утеплено, потолки — высотой не более 3 метров, металлопластиковые окна с двойным стеклопакетом.

Для увеличения ресурса системы отопления и теплового запаса необходимо, чтобы температура теплоносителя была на уровне 65–75°С. Для этого мощность котла (в идеальных условиях) увеличивают на 20–25%.

При любой дополнительной нагрузке требуется увеличение мощности. В случае с обеспечением горячей водой с помощью накопительного бойлера необходимо добавить еще 30-40%.
Если в дальнейшем планируется расширение отапливаемой площади, обустройство водяного теплого пола, бассейн с подогревом воды, то котел необходимо приобретать сразу с мощностью, рассчитанной на дальнейшие изменения.

Если теплый пол планируется как элемент, дополняющий радиаторное отопление и увеличивающий комфорт проживания, то его теплоотдача считается не выше 50 Вт/м2.

Требования к установке газового котла

Требования к помещению:

  • Для котельной необходимо отдельное нежилое помещение.
  • Высота потолков  в помещение не менее 2,2 м.
  • Объем помещения из расчета   7,5 м3   на один котел.
  • Площадь пола на один котел   4 м2.
  • Дверной проем шириной от 80 см.
  • Размер окна, определяется из расчета:   на каждые 10 м2 площади — окно размером 0,3 м2.
  •  Обязательно присутствовать отверстие для притока воздуха (на 1 кВт мощности котла – 8 см2).
  • Котел должен быть установлен на расстоянии не менее 0,1 м от стен, которые оштукатурены или отделка стен выполнена из негорючих материалов.
  •  Установка приборов у огнеупорных стен разрешается в случае их изоляции кровельной сталью, наложенной на лист асбеста толщиной минимум 0,3 см.

Требования к коммуникациям

  • Характеристики электросети: однофазный ток, напряжение 220 В, ток 20 А. Устанавливается индивидуальный автомат защиты сети (АЗС). Обеспечивается заземление.
  • На газовой магистрали монтируется запорный узел, для каждого котла свой.
  • Подвод воды и возможность ее подключения к системам отопления и горячего водоснабжения (ГВС) здания.
  • Канализация обеспечивает аварийные стоки из систем водоснабжения и бойлера.
  • Параметры коммуникаций (давление газа в газовой магистрали, напор воды и т.д.) должны соответствовать нормативам госстандартов.

Котлы для теплого пола – что выбрать

Для теплого водяного пола температура теплоносителя должна быть не слишком высокой. Но циркуляция должна обеспечиваться постоянно. Нагреваемый пол нельзя разогреть одноразовым вбросом жидкости погорячее. Нормальная гидравлика со смесительным узлом будет отбирать энергию у горячего теплоносителя из системы отопления понемногу.

Поэтому котел для теплого пола должен работать постоянно, размеренно, и желательно чтобы он выдавал стабильную температуру теплоносителя. Еще лучше, если этот теплогенератор будет постоянно давать на выдаче 35 — 50 градусов.

Очевидно, что некоторые типы котлов не очень хорошо сочетаются с системой обогреваемых полов. Какие это модели, можно ли их усовершенствовать?

Твердотопливные котлы — не лучший выбор для теплого пола

Обычный твердотопливный котел выдает нестабильную температуру, работает циклами. В период максимального горения, возможно, что температура теплоносителя поднимется до 90 градусов.

При затухании, она быстро понизится до 40 градусов. За такой цикл шток трехходового клапана и термоголовка смесительного узла побывают в двух крайних положениях, при этом возможны и огрехи в регулировке.

За 3 -5 часов, когда температура была выше 40 градусов, тяжелая стяжка просто не успеет прогреться и будет догреваться в следующих циклах топки. Поэтому реальная теплоотадача от теплого пола скорее всего будет ниже запланированной.

С теплоаккумулятором и усовершенствованные модели

Рекомендуется с обычными твердотопливными котлами применять буферную емкость, несмотря на затраты (можно самодельную).

Тогда с мощным котлом можно будет топить один раз в сутки, что значительно повысит комфортность пребывания. И теплый пол будет работать стабильно и правильно, без перегрузок оборудования.
Как работает буферная емкость

Существуют автоматизированные пеллетные агрегаты, но они дороги сами по себе и топливо для них дороже, чем обычный уголь и дрова. Но с ними возможно применять теплый пол без проблем…

Т.н. пиролизные котлы, весьма подозрительны, именитые производители их не относят к надежному и полезному оборудованию, и не производят.
В чем отличия пиролизных котлов

Типичные варианты – автоматизированные газовый и электрические

Технического понятия «котел для теплого пола» не существует. Обогревать эту систему может любой теплогенератор.

Тем не менее, обогреваемый пол будет работать лучше с автоматизированной системой отопления, которая, как правило формируется на основе теплогенераторов — настенных газовых и электрических.

Там, где есть магистральный газ, естественно, ничем другим не топят, и выбор ложится на настенные газовые автоматизированные котлы, подходящие для «обычной» площади квартир и домов, или напольные котлы для больших зданий.

Но по комфортности еще лучше электрические котлы, — меньше шумят, нет выбросов, нет сложностей в обслуживании.

Правда электричество — самый дорогой вид энергии. Но только дневное. Если есть возможность оформить ночной тариф, то этим нужно пользоваться. И применять генератор тепла, опять же, с буферной емкостью, заряжать которую нужно ночью. Причем ночное электричество, пожалуй, что и лидер по соотношению комфорта и цены, если нет газа, конечно.

Еще информация о лучшем топливе для дома

Автоматизированные газовые и электрические котлы отличаются стабильной работой, — как раз то что нужно для водяного отапливаемого пола.

Лучшее решение вопроса

Конденсационные котлы появились сравнительно недавно, и сразу начали массово применяться, особенно в Европе. Причина — повышенная экономия энергоресурсов. Их предназначение — работа с теплым полом, так как на выходе они дают температуру — 40 -50 градусов.

Структурная схема включения теплого пола без смесительного узла.

У нас распространение конденсационных котлов, у которых КПД больше 100%, сдерживает их большая стоимость и низкая цена энергоносителей.

Особенности конденсационного варианта

Причем «КПД больше 100%» — не описка, а технический факт, так как теплоту сгорания считают по обычной методике, без учета энергии заключенной в водяном паре, который образуется при сгорании.

А если этот пар переходит обратно в воду, что происходит при +55 град, то выделяется еще дополнительно энергия. В сумме отдает больше энергии, чем выделяется при обычном сгорании топлива, как принято было считать.

Работа самого экономичного оборудования

Здесь смесительный узел не нужен, только лишь защита от перегрева. Но площадь радиаторов, для получения нормальной отдачи тепла нужно увеличивать чуть ли не в 2 раза, по крайней мере в 1,5 раза, так как вместо обычных 70 градусов, теперь получим 45 град.

Теплый пол должен работать совместно с радиаторами

Стоит ли применять конденсационный котел

Специалисты утверждают, что он даст 10% экономии энергоресурсов при работе на радиаторы и до 20% — 25% при работе на теплые полы в зависимости от высоты потолка и утепленности. (….по сравнению с обычным газовым котлом (КПД97%) и с обычной радиаторной сетью.)

А это очень значительные цифры. Тем не менее наша низкая стоимость газа делает их не существенными. В Европе же на нормативном уровне уже требуют установку только конденсационных котлов….

При создании отопления в частном доме все специалисты рекомендуют использовать прогрессивные и комфортные схемы отопления — применять теплый пол как основную систему и радиаторную как дополнительную. А также применять конденсационный котел по возможности, или другое оборудование по доступным энергоносителям….

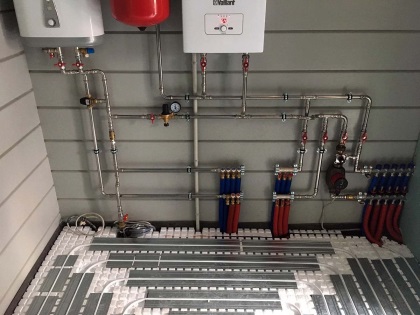

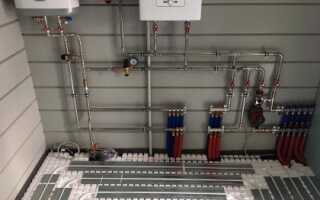

Котел для теплого пола

Водяной теплый пол (ТП)— это современная система теплоснабжения жилого дома, которая нагревает температуру внутри помещения за счет циркуляции горячего водяного теплоносителя в трубах, расположенных под полом.

Котел для теплого пола подбирается по тепловой мощности, системе дымоотвода и размеру свободной площади, доступной для установки.

Какой тип котла подойдет для теплого пола

Допускается подключать теплый пол к котлу, работающему на разных видах энергоносителей: газ, электроэнергия, твердое и печное топливо.

Все они обладают своими плюсами и минусами, но самым предпочтительным считается газовые источники теплоснабжения.

Для такой системы подходят как на одноконтурные, так и двухконтурные агрегаты. Первые работают только на отопление, а вторые на отопление и ГВС. В единой тепловой схеме могут устанавливаться теплый пол и радиаторы.

Кроме того устройства подразделяются по типу монтажа:

  • Напольные с тепловой нагрузкой от 35 до 120 кВт;
  • настенные с тепловой нагрузкой до 35 кВт.

Существует четыре предпочтительных видав котлов для системы теплого пола.

Газовый тип

Все модификации газовых котлоагрегатов успешно используются в системе ТП, особенно конденсатного типа, работающие с низкотемпературным теплоносителем.

Это объясняется хорошей системой регулирования процесса и широким диапазоном модуляции котла. В обычных одноконтурных и двухконтурных котлах могут устанавливаться стальные и чугунные теплообменники.

Подключение теплого пола к двухконтурному котлу желательно выполнять через гидравлическую стрелку. Если нагрузка в контуре теплый пол в частном доме значительная, то можно устанавливать каскадный источник теплоснабжения из нескольких агрегатов.

Для этого выполняют ступенчатый нагрев разных контуров отопления двухэтажного дома. Более холодный теплоноситель до 50 С направляют в систему ТП, а потом возвращают в котел для нового цикла нагрева.

Жидкое топливо

Котлы на печном топливе или солярке практически не отличаются по функциональности от газовых котлов. Они также имеют 100% автоматизацию процесса горения, только в них используется особая жидкотопливная форсунка.

Единственное ограничение для работы такой модификации — необходимость установки котла в отдельном помещении из-за того, что топливо имеет специфический бензиновый запах. Также потребуется дополнительно установить топливное хозяйство с емкостью и насосами для хранения и перекачки солярки.

Твердотопливные котлоагрегаты

Для системы «водяной теплый пол» желательно выбирать устройства длительного горения пиролизного типа, которые имеют хороший уровень автоматизации и модуляции процесса горения.

Кроме того, для защиты от перегрева теплоносителя, рекомендуется устанавливать вторичный контур разводки теплого пола, состоящий из бака-аккумулятора и индивидуального циркуляционного насоса. Такая система легко автоматизируется и не допускает перегрева контурной воды.

Устройство электродного типа

Электродный котел наиболее эффективный, но дорогостоящий источник нагрева для системы ТП. Он прост в управления и обеспечивает регулировку от 15 до 100%. Может настраиваться удаленно по «смс» или через сети интернет.

Многие пользователи к недостатку такого источника относят высокую себестоимость тепловой энергии и необходимость реконструкции внутридомовой электрической сети. Для того чтобы понизить себестоимость тепла, специалисты рекомендуют использовать в схеме внешний бак-аккумулятор воды и двухтарифный учет электроэнергии.

Преимущества и недостатки системы

Как правило, система обогрева ТП с подогревом проста в установке и очень экономична. Она не мешает жильцам, так как встроена в пол.

Не требует значительного обслуживания и свободного места на стене под окном для радиатора. Такое отопление не требует высокой температуры нагрева, что делает систему идеальной для конденсационных котлов.

Излучаемое тепло, от теплого пола распределяется равномерно по всему помещению, поэтому человек в нем ощущает себя комфортно.

При традиционном отоплении теплый воздух поднимается к потолку, тем самым нагревая только верхнюю часть помещения, оставляя нижнюю часть холодной. Это, весьма некомфортно для жильцов первого этажа, особенно когда в комнате установлен плиточный пол.

Теплый пол равномерно обогревает дом, удаляя холодные пятна, которые характерны для радиаторного типа нагрева. Тепло передается телу человека напрямую, поэтому даже если комнатная температура воздуха ниже +18 С, он все равно будет чувствовать тепло, в отличие от радиаторов. Система ТП допускает использовать любой источник нагрева, даже выполненный своими руками котел для теплого пола.

Система имеет свои недостатки, которые надо знать, перед тем как сделать теплый пол. Наиболее существенный — это инертность нагрева. Для прогрева деревянного пола требуется не более 30 минут, в то время как бетонный пол прогревается от одного до нескольких часов, в зависимости от глубины уложенных систем труб.

Нельзя установить пол с подогревом по всей площади, нужно учитывать расположение напольных агрегатов и инженерных сетей. При техническом обслуживании и ремонте, владельцу придется удалить существующее покрытие для доступа к нагревательным кабелям или трубам.

Как подобрать достаточную мощность котла

Рассчитывают необходимую тепловую мощность источника системы отопления для того, чтобы правильно подобрать котельное оборудование.

Если в доме будет устанавливаться котел на газовом топливе, то потребуется выполнение и согласование проекта котельной с государственными органами, для последующего ввода оборудования в работу и получения от газовой инспекции разрешения. Одним из разделов такого проекта является расчет тепловой мощности схемы теплоснабжения, которым можно воспользоваться, чтобы правильно выбрать оборудование.

Если в доме планируется обустроить твердотопливный котел или электрокотел, то применяют практическую формулу, чтобы рассчитать нагрузку дома. Формула хорошо себя зарекомендовала для объектов, расположенных в центральных районах России. Для северных районов дополнительно принимается поправочный коэффициент 1,2 -1,3. Кроме того поправочный коэффициент вводится для домов с плохим уровнем теплоизоляции — 1,2 и в случае необходимости подогрева горячей воды — 1,2.

Расчет мощности:

Мк = 0.1*По*к1*к2*к3

где:

  • Мк — мощность котла, кВт;
  • По — площадь объекта отопления, м2;
  • к1 — поправка на теплоизоляцию;
  • к2 — поправка на ГВС;
  • к3 — поправка для района проживания.

Таким образом, для площади отопления 250 м2 с нагрузкой ГВС, в северных районах проживания и в доме с плохой теплоизоляцией потребуется мощность котла для теплого пола:

Мк =0.1*250*1.2*1.2*1.3= 46.8 кВт

Для такой же площади в центральном районе России потребуется:

Мк =0.1*250*1.2*1.2= 36.8 кВт

А в хорошо утепленных частных домах и без нагрузки ГВС, котел выбирается мощностью:

Мк =0.1*250= 25 кВт

При этом не стоит собственнику увлекаться увеличением запаса мощности, этот принцип очень вредит системе ТП, поскольку вызовет перегрев теплоносителя с последующим созданием аварийной ситуации, а также приведет к удорожанию стоимости тепловой энергии из-за пережога топлива.

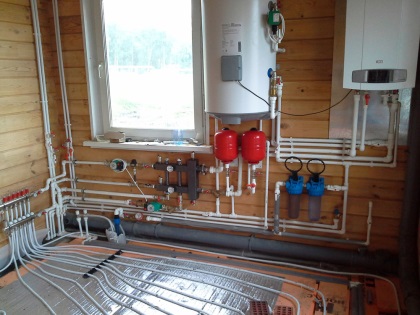

Схема подключения теплого пола

Сегодня инженерами разработаны десятки вариантов обвязки котла отопления с «теплым полом», все они имеют свои положительные и отрицательные стороны, зависящие от реалий эксплуатации. Наиболее популярными считаются четыре варианта подключения водяного теплого пола.

Прежде чем подобрать эффективный вариант установки, необходимо учитывать обязательные требования и особенности системы:

  1. Система ТП работает с низкотемпературными средами не выше 45 С. На практике температура еще ниже до 40 С, а температура самого пола при этом будет не выше 30 С.
  2. Санитарная допустимая температура пола в комнатах постоянного пребывания: гостиная и спальня устанавливается 26 С.
  3. Санитарная допустимая температура пола в комнатах временного пребывания: кухня, туалет и прихожая устанавливается 30 С.
  4. В тепловой схеме должен быть установлен самостоятельный электронасос. Характеристики насоса должны обеспечить максимальный теплосъем с контура, при этом разница температур на прямом и обратном трубопроводе должна быть не выше 10 С, а скорость движения — не выше 0,6м/с.

Схема с установкой трехходового клапана

Очень популярная у пользователей схема распределения тепла в многоконтурной схеме объекта с разными нагревательными приборами и в разных уровнях установки. Такое инженерное решение принимается, когда нужно обеспечить температурный режим в батареях до 80 С, а в системе ТП до 45 С.

В этом помогает установка на подающем трубопроводе трехходового термостатического клапана и электронасоса. Регулировку температур выполняют путем смешения подачи из котлоагрегата и холодной обратки, объем смешения разнотемпературных потоков жидкости устанавливается уровнем открытия трехходового клапана.

Схема обвязки смесительного узла

Этот проект также реализуется на комбинированных схемах, когда размещены на объекте и батареи, и система ТП. В него вместо трехходового клапана, устанавливается узел подмеса в виде насосно-смесительного узла.

В схеме балансировочным вентилем перемешивают охладившуюся обратку с подачей в строгих пропорциях. Такая обвязка двухконтурного агрегата гарантирует тонкую настройку температуры воды в контуре. Это очень энергоэффективная схема.

Насосно-смесительный узел собирается в разных модификациях, под любые конкретные условия теплоснабжения, что в целом повышает работоспособность системы ТП.

Схема с электронным терморегулятором

Подающая система ТП работает с использованием малогабаритных термоэлектронных наборов, которые обеспечивают работу только одного контура или петли нагрева для объектов с предельной площадью 20 м2.

В небольшом пластиковом корпусе терморегулятора установлены:

  • Ограничительное устройство для поддержания температурного режима теплоносителя;
  • регулятор по температуре внутреннего воздуха в нагреваемом объекте;
  • автоматический воздухоотводчик.

Схема работает очень просто, горячий теплоноситель направляется в петлю прямо из котла, без дополнительных устройств смешения. Температурный режим регулируется встроенным регулятором.

Команда от него поступает на электромеханический клапан подачи газа к котлу. Жидкость движется по контуру без применения индивидуального циркуляционного насоса, а охлаждение проходит в самой петле.

Схема более простая и недорогая, но инерционная, поскольку не обладает тонким уровнем настройки. Ее применяют в таких вариантах системы ТП:

  1. Устанавливается в малогабаритных помещениях: в ванной, санузле или на лоджии, где нецелесообразно тратить большие деньги на обустройство систем смешения.
  2. Когда нужно установить отдельный контур, например, для санузла на 2-м этаже, когда основное отопление уже смонтировано. Проще будет от любой батареи подключить петлю на этот объект.

Схема прямого подсоединения

Этот вариант подключения теплого пола к котлу предпочтительный, когда обвязка выполняется через гидравлическую стрелку. Отличие ее в том, что даже если в котлоагрегате изначально вмонтирован электронасос, в контуре системы ТП должен быть установлен свой насос, работающий в паре с терморегулятором и регулировать скорость циркуляции теплоносителя по температуре внутреннего воздуха.

Таким образом, горячая вода первоначально от котла поступит в гидравлический коллектор и далее распределится по петлям, пройдя которые она поступит через обратку в котел.

Это схема наиболее простая, но она практически не может снизить температуру на подающем трубопроводе, так как регулирование ведется объемным методом, поэтому данная система в основном применима в конденсационных устройствах.

Тогда система ТП достигает своей максимальной эффективности. Если пользователь установит в схему традиционный газовый агрегат, то при таком режиме котловой теплообменник быстро выйдет из работы.

Другая отличительная особенность данной схемы затрагивает твердотопливные агрегаты, если они используются в качестве источника системы «теплый пол». В этом варианте для нормального функционирования потребуется буферный бак-аккумулятор, чтобы ограничить высокую температуру в сети.

Как подобрать котел для теплого пола

Проработав все возможные варианты, вы решили задействовать для обогрева дома водяные теплые полы. Остается выбрать и приобрести водогрейную установку для работы с этими полами, и тут возникает вопрос – как правильно подбираются котлы для теплого пола. Цель данной статьи – помочь с решением вопросов, связанных с выбором котла, обслуживающего систему напольного обогрева.

Критерии подбора котла

Специальных водогрейных установок, предназначенных для теплого пола, не существует. Правда, некоторые производители газовых агрегатов предлагают модели с режимом работы «теплый пол», но это лишь встроенная функция ограничения температуры воды. Дело в том, что в радиаторных схемах и напольном отоплении разная температура теплоносителя. В первом случае она достигает 95 ºС, а во втором – максимум 55 ºС, средняя же температура в контурах пола составляет 35—40 ºС. При режиме «теплый пол» автоматика теплогенератора ограничивает ее на уровне 45 ºС и получается, что котлы определенной мощностью работают совместно с напольным отоплением вполсилы, а это нерационально.

Обслуживать водяные теплые полы может котел любого вида, все дело в правильной его обвязке и подключении к отопительным контурам, чтобы тепловая мощность котла использовалась как можно эффективнее. Для начала определимся с критериями, по которым необходимо осуществлять подбор котельной установки, обслуживающей водяной обогрев пола:

  • совместимость с системами напольного отопления;
  • эффективность работы;
  • удобство в эксплуатации и обслуживании;
  • сложность монтажа.

В этот перечень не включена стоимость отопления, ведь каждый домовладелец стремится использовать для обогрева наиболее доступный по цене энергоноситель. Для кого-то это природный газ, кто-то подвозит дешевые дрова, а кому-то выгодно топить электричеством из-за того, что в доме установлен многотарифный счетчик электроэнергии. Поэтому наша задача – рассмотреть все возможные варианты, чтобы каждый мог сделать для себя разумный выбор котла для теплого водяного пола.

Степень совместимости отопительного оборудования с контурами напольного обогрева – это способность котла поддерживать невысокую температуру теплоносителя при достаточно большом его расходе. Если же это невозможно, то надо предусмотреть дополнительное оборудование, позволяющее снижать температуру воды и одновременно обеспечить расход с учетом мощности теплого пола.

Эффективность работы теплогенератора влияет на потребление энергоносителей, а удобство эксплуатации определяется временем, что уделяется домовладельцем отопительному оборудованию. Вот почему эти критерии нужно учитывать при подборе источника тепла, как и сложность монтажных работ и обвязки, влияющие на изначальные вложения денежных средств.

Рекомендации по подбору котла

Сначала перечислим, а потом подробно рассмотрим все виды котлов для теплого водяного пола:

  • электрические;
  • газовые;
  • твердотопливные;
  • на жидком топливе.

Идеальным вариантом во всех отношениях является электрический котел независимо от его типа (ТЭНовый, электродный или индукционный). Затрачивая 1 кВт электроэнергии для производства 1 кВт теплоты, агрегат абсолютно спокойно поддерживает температуру теплоносителя на заданном уровне, ничуть не теряя в эффективности. При устройстве напольного обогрева в небольших домах теплогенератор можно подключать к контурам напрямую, установив на нем требуемую температуру.

Что касается больших коттеджей, то в этом случае электрические котлы для теплого пола присоединяются к системе через распределительно – смесительный узел, о нем будет сказано ниже. Агрегаты полностью автоматизированы и не требуют вмешательства в свою работу, а также частого обслуживания или чистки. Опять же, им не нужны дымоходы, что очень упрощает монтаж. Единственный недостаток – наличие необходимой электрической мощности сети, в остальном же электрокотел – это лучшее, что можно предложить для напольного обогрева.

Совет. Поскольку сама система подключения водяного теплого пола предполагает наличие электроэнергии для функционирования циркуляционного насоса, то при выборе источника тепла не стоит заострять внимание на его энергонезависимости. Без электричества здесь все равно не обойтись.

Газовые котлы

Теоретически теплогенераторы на природном газе могут поддерживать температуру воды на уровне 40—45 ºС, но теряют свою эффективность. Почему? Все просто: теплообменник установки рассчитывается исходя из нормального рабочего режима с температурой теплоносителя 80—90 ºС и разницей между подающим и обратным трубопроводом в 20—25 ºС. Тогда отопитель выдает декларируемую тепловую мощность. В нашем случае газовый котел для теплого пола должен обеспечивать среднюю температуру 40 ºС при разнице между подачей и обраткой 10 ºС. КПД агрегата неизбежно упадет на 10—15%, поэтому подключать газовый котел напрямую к теплым полам не рекомендуется.

Чтобы совместить газовое отопительное оборудование с контурами напольного обогрева без потери эффективности, нужно использовать смесительный узел с циркуляционным насосом и распределителем по помещениям. Как это сделать, отображает схема теплых полов с газовым котлом:

В главном контуре с котлом вода циркулирует с температурным графиком 80 / 60 ºС, побуждаемая насосом в котельной. Внутри всех контуров напольного отопления теплоноситель с графиком 40 / 30 ºС перемещает другой насос, а трехходовой клапан подмешивает в них горячую воду из внешней сети по мере необходимости. Такое подключение водяного теплого пола к газовому котлу позволяет надежно и экономично функционировать всей системе. При этом вмешательство в ее работу не требуется, что же касается монтажа, то здесь затраты будут выше, чем в ситуации с электрическим нагревателем.

Все сказанное выше в равной степени относится и к дизельным (жидкотопливным) агрегатам. По техническим характеристикам и степени автоматизации они близки к газовым, поэтому подключение теплого пола к котлу на солярке также осуществляется через смесительный узел, выполняющий функции распределения.

Твердотопливные котлы

Данный вид теплогенераторов требует постоянного внимания и обслуживания, а по совместимости с теплым полом они наиболее проблематичны. Исключение – котлы на пеллетах, но и к ним нужно наведываться чаще, чем к газовым или электрическим. Чтобы удерживать температуру теплоносителя во время горения дров хотя бы на уровне 60 ºС, автоматике приходится постоянно «душить» топку, ограничивая поступление воздуха, поэтому твердотопливный котел для теплых полов также будет терять в эффективности.

Чтобы этого избежать, правильнее всего задействовать в схеме буферную емкость большой вместительности или гидроаккумулятор. Тогда агрегат сможет целиком использовать теплоту сгорания дров, передавая ее воде в емкости, а напольное отопление возьмет из нее столько, сколько требуется. Тем самым можно увеличить и паузу между загрузками топлива. Ниже представлена схема подключения теплого пола к котлу, сжигающему разные виды биомассы:

Как видно из схемы, монтаж системы отопления от твердотопливного котла будет самым сложным и дорогостоящим, что нужно учитывать при выборе источника тепла.

Заключение

Из всего сказанного выше можно сделать вывод, что удобнее и дешевле всего поставить электрический отопитель, немного сложнее и дороже – газовый, а самый дорогостоящий и неудобный – это твердотопливный котел. Не стоит забывать и об устройстве «пирога» и основания теплого пола, что также стоит немалых денег. Как это окупится впоследствии – каждый домовладелец решает в своей жизненной ситуации.

Котел для теплого водяного пола: схема подключения и выбор мощности

Расходы на эксплуатацию электрокотла

Чтобы сократить расходы на электричество специалисты рекомендуют пользоваться регуляторами температуры с дистанционным управлением, чтобы корректировать температуру обогрева в соответствии с погодными условиями. Еще можно сэкономить, если отказаться от ГВС, а установить электронный бойлер, который тратит на нагрев в 2 раза меньше энергии по сравнению с котлом.

При монтаже электрокотла для теплого пола своими руками или с помощью профессионалов нужно не забывать, что он только тогда будет эффективен, когда все помещения в доме хорошо теплоизолированы.

Сооружение и подключение теплых полов к бойлеру

Для наглядности,
рассмотрим как сделать тёплый пол от водонагревателя, на примере использования
тена мощностью 3 Квт для обогрева площади 30 м2, с установкой трёхходового
клапана.

Нам потребуется бойлер с рециркуляцией, имеющий выходы, чтобы подключить шланги для горячего и холодного водоснабжения. Рекомендованный диаметр патрубков 2,6 сантиметра. Кроме того, следует запастись инструментом, который понадобится в работе, чтобы не отвлекаться в процессе монтажа.

Последовательность сооружения
гидрополов от водонагревателя выглядит следующим образом:

Подготовка чернового основания — его следует выравнять и очистить от мусора.

Установка коллекторного узла — его нужно
закрепить на стене, или вмонтировать в специально оборудованный металлический
ящик.

Обклеивание помещения по периметру
демпферной лентой — это будет способствовать сохранению целостности бетонной
стяжки.

Гидро и теплоизоляция — в качестве
гидроизоляционного материала может использоваться полиэтиленовая плёнка. Выбор
теплоизоляционного материала огромен, от обычного пенопласта, до
пенополистирольных мат с бобышками.

Монтаж водяного контура — это могут быть
трубы из меди, полиэтилена или термостойкого пластика. Укладка нагревательных
элементов производится по запланированной схеме и с установленным шагом.
Крепить трубы можно к армирующей сетке, которая укладывается на теплоизоляцию,
пластиковыми хомутами, или фиксировать между пазов полистирольных плит.

Соединение контура с распределительным
коллектором — один конец к холодному крану, а второй к горячему.

Подсоединение бойлера к
распределительному узлу — осуществляется с помощью металлических труб.

Установка трёхходового клапана с
термоголовкой на коллектор — для регуляции температурного уровня тёплого
водяного пола.

Подключение циркуляционного насоса к
тёплому полу — он обеспечивает поток и необходимый напор воды в трубопроводе
пола.

Установка расширительного бака — он необходим, чтобы выводить лишнею воду из системы отопления. Монтировать его следует на металлическую холодную трубу около выхода в котёл. А перед ним нужно оборудовать трубку для выхода воздуха.

Проверка системы на работоспособность — для выявления возможных протечек и неполадок. Опрессовка проводится в течение суток под рабочим давлением.

Заливка стяжки — бетонным раствором заливается контур пола. Процедура делается при наличии давления в трубах. Слою из бетона необходимо дать хорошо просохнуть, на это потребуется около месяца.

Укладка финишного покрытия — оно стелится только на полностью просохшее бетонное основание.

Принцип работы данной схемы заключается в нагреве воды в баке, затем она через коллектор выводится в контур пола. Отработанный теплоноситель возвращается через распределительный узел в обратный трубопровод.

Если температура воды превышает необходимый уровень, то трёхходовой клапан автоматически перекрывает поступление горячего, и открывает подачу холодного водоснабжения. Процесс смешивания осуществляется в специальной камере. Когда теплоноситель достигает нужный градус нагрева, то термоголовка закрывает поступление холодной воды.

Оборудовать тёплый пол от бойлера можно как в доме, так и в квартире. Монтаж не сложный, главное следовать  технологическому процессу и инструкциям

Кроме того, немаловажное значение играет дешевизна установки, ведь водонагреватель стоит меньше, чем электрический котёл

Однако следует заметить, что эксплуатация такой отопительной системы сопровождается большим расходом электроэнергии. Поэтому, чем отапливать свой дом — обычным радиатором или тёплым полом от бойлера решать вам.

Особенности самотечной системы отопления

Главный минус укладки системы водяного отопления без узлов смесителя и коллектора состоит в том, что требуется минимизировать потери температуры воды на пути следования «нагреватель – контур», ведь температуру на покрытии пола нужно держать постоянной.

Рекомендуется учитывать такие требования:

  • утеплить стены здания;
  • уложить теплоизоляционный материал в пирог напольного покрытия;
  • установить качественные конструкции оконных рам;
  • смонтировать напольное покрытие в максимальной близости с нагревателем;
  • площадь помещения не должна быть больше 10-15 кв.м, иначе бездополнительного насоса продавить контур не получится;
  • трубы для контура теплого пола с естественной циркуляцией лучше выбрать с диаметром 20 мм, чтобы уменьшить в них гидросопротивление.

Мнение эксперта
Сергей Пермяков
Инженер систем отопления

Внимание! Главная ошибка в установке водяной бесколлекторной системы пола – попытка ее применения на больших площадях. Поэтому надо подсчитать продолжительность труб и схему укладки так, чтобы температура в обратной трубе не оказалась слишком низкой

Иначе в котле образуется много конденсата, а это приведет к его поломке.

Какой бойлер выбрать?

Для конструкции
тёплых водяных полов модель проточного электрического бойлера практически не
пригодна. Главный недостаток — значительное потребление электроэнергии.

Единственный
подходящий вариант для тёплых  полов —
накопительный нагреватель воды.  Выбирая
вид тена внимание следует уделять мощности оборудования, от этого зависит на
сколько интенсивно и быстро производится нагрев теплоносителя, а также его
объём. При расчёте мощности электроприбора следует отталкиваться от того, что для обогрева площади 10 квадратных метров требуется водонагреватель с мощностью 1 Квт, поэтому бытовая модель бойлера для тёплых полов не подходит

Его можно применять только для небольших помещений — ванна или туалет

При расчёте мощности электроприбора следует отталкиваться от того, что для обогрева площади 10 квадратных метров требуется водонагреватель с мощностью 1 Квт, поэтому бытовая модель бойлера для тёплых полов не подходит. Его можно применять только для небольших помещений — ванна или туалет.

Второй момент, которому нужно уделять внимание при покупке — объём бака. Чем больше количество получаемого горячего теплоносителя, тем реже будет происходить периодическое включение водонагревателя, чтобы способствует экономии ресурса

Монтаж и установка

Перед тем, как подключить электрокотел к теплому водяному полу, необходимо ознакомиться с инструкцией, которую прилагает производитель, и проводить все работы в точном соответствии с полученными указаниями. Подробнее о подключении теплого пола к котлу смотрите в этом видео:

Коллекторный узел

В число необходимых устройств входят:

  • коллекторный узел теплого пола;
  • расширительный бачок;
  • циркулярный насос, установленный на обратке.

Как показывает схема монтажа, напольный нагревательный котел соединяют с расширительным бачком, далее необходимо установить манометр, контролирующий давление в системе, затем подсоединить коллекторный узел. Он требуется для четкого распределения теплоносителя по всем установленным контурам труб и регулирования температуры жидкости в системе.

Теперь можно выполнять подключение непосредственно теплого пола, а уже на обратке необходимо установить циркулярный насос, который обеспечит быстрое и непрерывное движение жидкого носителя тепла по всем трубам.

Обязательным условием эффективной и безопасной работы оборудования является наличие собственного отдельного от других приборов выхода электросистемы на распределительный щиток. Электрокотлы устанавливают для обогрева загородных коттеджей и небольших частных домиков, гаражей и собственных мастерских. Они просты и удобны в эксплуатации, надежны и экономичны. Такое оборудование не требует сооружение дымоходов и не грозит пожаром. Подробности монтажа теплого пола в квартире смотрите в этом видео:

Подключить такое устройство можно самостоятельно, выбрав наиболее удобную модель. Настенные агрегаты занимают минимум места и не привлекают внимания. Современные аппараты обеспечивают плавный запуск системы, созданы с возможностью подключения программатора и оснащены ЖК дисплеем, отображающим текущее состояние системы. Электрокотлы, подключенные к теплому водяному полу, помогают создать в доме атмосферу уюта и комфорта, избежав лишних материальных затрат.

Особенности подключения

Прежде чем выполнить обвязку теплого пола и газового оборудования, необходимо привести в готовность коллектор и саму систему теплого пола. Теплый водяной пол может быть подключен к колонке или другому типу газового оборудования следующими способами.

Коллекторный вариант

В основе этого способа лежит обвязка котла, распределителей и труб. Расположение коллекторного шкафа должно быть удобным: сюда нужно подвести обратку и подачу. Но сначала необходимо выполнить установку запорной арматуры на коллекторы. Она может иметь в своем составе термометр для визуализации температурного режима.

Так, например, при покупке готового коллекторного шкафа лучше отдать предпочтение брендовым маркам, в составе которых уже имеются необходимые краны на всех выходах шкафа.

Трубопроводы, краны и коллекторные системы присоединяются друг к другу при помощи фитингов, а коллекторы и трубопровод пола посредством специальных соединителей, в конструкции которых имеются зажимы, втулки и гайки. Если диаметры отверстий не подходят друг к другу, то применяются переходники. В данном примере необходимо соединить обратку и подачу с трубопроводами и вентилями, а коллекторы – с трубами теплого пола. Это один из самых простых способов обвязки теплого пола.

Полноценная система на основе коллекторов

Помимо запорной арматуры, здесь также присутствуют:

  1. Трехходовой клапан.
  2. Воздухоотводчик.
  3. Кран для слива.
  4. Циркуляционный насос.

На практике часто встречается замена запорной арматуры на входе и выходе на термостатические регулируемые краны. С помощью них можно регулировать пропускную способность, благодаря установленным в них термобаллонам. Трехходовой клапан отвечает за смешивание обратки и подачи, что необходимо для понижения температуры воды, циркулирующей по теплому полу, который может быть проложен по деревянным балкам.

Смесительный насос поможет организовать забор водного потока с минимальной температурой, после чего он добавит его в подачу. Для этого насос необходимо установить между трубопроводом и коллектором подачи, а третий выход соединить с обраткой перед трубопроводом отдачи.

Схема со смесительным клапаном

В данном варианте присоединения котла и системы циркуляции вместо смесительного насоса, используется трехходовой смесительный клапан. Для использования этой схемы циркуляция водного потока должна быть хорошей.

Установка этого элемента должна выполняться на выходе обратки из коллектора. Трубы от котельного агрегата присоединяются к коллекторам с одной стороны, а с другой – разветвитель на каждый из коллекторов. К устройству разветвителя сверху присоединяют воздухоотводчик, а снизу размещают сливной кран.

Схема подключения при помощи циркуляционного насоса

В основном используется для подключения к центральному отоплению. Установка его происходит на обратке, чтобы в радиаторах было больше тепла. Однако для уменьшения теплового потока нередко установка такого насоса производится на подаче.

Использование конденсационного котла в системе теплого пола выгодно при холодной обратке.

Твердотопливные котлы на дровах

Котел имеет электрический нагнетатель воздуха, который управляется электронной системой от термостата. В результате изменения количества воздуха, мощность котла в процессе горения меняется в зависимости от температуры теплоносителя.

Электронная система выводит на дисплей различные показатели для контроля режима работы котла. Котел имеет индикатор минимального количества топлива в топке и подает сигнал об этом хозяину. Конструкция котла предусматривает возможность дозагрузки топлива не останавливая процесс горения.

Производители оборудования выпускаютуниверсальные комбинированные котлы
, которые могут сжигать топливо в двух режимах — с подачей воздуха или снизу, или сверху. Стоимость таких котлов естественно выше.

Как выбрать мощность твердотопливного котла

Твердотопливный котел нужно выбрать так, чтобы его номинальная отопительная мощность соответствовала тепловым потерям отапливаемого объекта.

Выбор котла слишком большой номинальной мощности приводит к тому, что котел большую часть времени работает в режиме значительного ограничения мощности. А это, в свою очередь, приводит к снижению КПД (увеличению расхода топлива), повышенному образованию отложений (сажи, дегтя), ускоренной коррозии котла и дымохода. Увеличивается риск перегрева теплоносителя в котле. Стоимость котлов растет по мере увеличения мощности.

Поэтомуне следует покупать котел, имеющий значительно большую мощность
, чем тепловые потери дома.

Правда, при подборе котла с большим запасом по мощности увеличивается продолжительность горения одной закладки топлива — в топке больше дров. Но, выгодно реализовать это преимущество можно только в системе отопления с аккумулятором тепла.

Точный расчет тепловых потерь дома и мощности отопительного котла достаточно сложная задача, решение которой лучше поручить специалистам-проектировщикам. Менеджеры фирмы, которая продает котлы, скорее всего посоветуют Вам выбрать котел избыточной мощности — это им выгодно.

Ориентировочномощность котла для отопления дома выбирают
, руководствуясь общепринятыми величинами удельной мощности на 10м 2 отапливаемой площади по климатическим зонам:

  • Для южных районов России: 0,7 — 0,9 кВт/10м 2.
  • Для средней полосы — 1,2 — 1,5 кВт/10м 2.
  • Для северных районов — 1,5 — 2 кВт/10м 2.

Например, для региона г. Москвы в доме с отапливаемой площадью 150 м2 следует установить котел мощностью 150м 2 х 1,2кВт/10м 2 = 18кВт.

Для дома, построенного с соблюдением современных требований к энергосбережению, для расчета применяют меньшие из указанных значений.

Следует также учитывать, что теплоёмкость незамерзающих жидкостей на 20% ниже чем у воды. При их использовании в качестве теплоносителя мощность котла может падать на 10 – 15% от номинальной.

Систему водянного отопления с естественной циркуляцией теплоносителя рекомендуется использовать в домах с отапливаемой площадью помещений не более 100м 2. В домах большей площади или в системах отопления с теплыми полами применяют принудительную циркуляцию теплоносителя
с установкой циркуляционных насосов.

Как самостоятельно подключить теплый пол и батареи к котлу?

Для того, чтобы подключать к котлу такие системы, как тёплый пол или батареии отдельно от общей отопительной системы по технологии надо делать это через коллекторную группу, которая имеет вот такой вид, включающая в себя следующие детали:

Это будет наилучшим вариантом, такую систему ещё называют насосно-смесительный узел, так как в его состав входит насос. При установке такого узла у вас появиться возможность регулировки температуры, что повлияет не только на создание благоприятных климатических условий, но и будет экономить энергоресурсы.

Принцип действия этого узла в том, что датчики определяют температуру и центр коммуникации регулирует при помощи клапанов куда распределять горячую воду.

Вот ещё один тип такого узла:

Подключение его зависит от типа, в основном это не сложно, есть вход от котла в узел, а также выход, а уже непосредственно от узла идут разветвления по система, которые подключаются по номерам (вход и выход), а также электрогруппа насоса и датчиков.

Как подключить котёл к напольной магистрали?

На выходе для теплоносителя и на обратке установлены маркеры. Они показывают, к какому патрубку подсоединить подающий и обратный контуры. Для напольного обогрева рекомендуют использовать оборудование с низкой способность нагрева. Теплоноситель в нём разогревается до 60 0С. Для «тёплого пола» используют пластиковые трубы.

Подключение тёплого пола к системе отопления

Под постоянным воздействием высоких температур они могут деформироваться, поэтому подключение к котлу напольной магистрали проводят через металлические трубы из оцинкованной стали или меди.

Узел соединения выполняют резьбовым способом посредством накидных гаек. Для герметичности используют каучуковые вставки. На патрубке устанавливают запорный вентиль, чтобы иметь возможность перекрыть выход горячего теплоносителя или охлаждённой воды из напольной магистрали. Диаметр труб 26 мм. Контур подсоединяют к коммуникационной гребёнке. Водяной «тёплый пол» от газового котла выводят через распределительный узел.

Оборудование укрепляются к стене. От подающего коллектора выводится напольная магистраль. К обратному коллектору подсоединяется другой конец трубы. Теплоноситель циркулирует по напольной магистрали. Через обратную трубу, он попадает вновь в котёл.

Чтобы иметь возможность отключить гребёнку, на входной и обратной трубе устанавливают вентили. Краны врезают и на каждом патрубке подающего и обратного коллектора. Для регулирования наполнения водяного контура устанавливают ротаметры. Автоматика, которая регулирует температуру жидкости, установлена в котле.

Чтобы подключить пластиковую трубу к коллектору используют латунные переходные фитинги. Их вставляют методом пайки. Трубу разогревают расширителем, устанавливают фитинг. Пластик охлаждается, надёжно фиксируя переходник; герметик не используют.

  • Систему наполняют холодной водой. Для этого на нижней панели нагревательного агрегата имеется кран. Он традиционно отмечен синим маркером. Вода поступает из центрального трубопровода. Предварительно проводят опрессовку магистрали, выводят из системы воздух.
  • С помощью пьезорозжига зажигают газовую горелку. Вода в теплообменнике начинает нагреваться и поступать от котла в систему отопления.
  • Циркуляционный насос, который находится в котле, укреплён на холодном контуре. Он нагнетает теплоноситель по обратному контуру в топку. Насос функционирует от электросети.
  • Жидкость нагревается и вновь поступает в напольную магистраль.

Данная схема подключения водяного «тёплого пола» от газового котла в доме является самой простой. На терморегуляторе, который находится на передней стенки агрегата, устанавливают определённую температуру воздуха в помещении.

Если тепловой режим превышает норму, то терморегулятор прекращает работу циркуляционного насоса. При снижении температуры воздуха в комнате, насос включается, теплоноситель начинает циркулировать в напольной системе.

Первый способ подключения тёплого пола к твердотопливному котлу

Способ первый – подключить в систему радиатор, через который теплоноситель будет циркулировать в любом случае:

Радиатор лучше всего чугунный, т. к. он в состоянии выдерживать большое давление и даже пар. Впрочем, это могут быть сваренные из стальных труб регистры. Главное здесь – как можно большая площадь теплоотдачи.

Обратите внимание, что в системе тёплого пола, подключенной к твердотопливному котлу, обязательно наличие смесительного узла с трехходовым клапаном. Думаю, догадаться о причине необходимости данного устройства не трудно: теплоноситель из твердотопливного котла может быть (и не только может, а и будет) весьма высокой температуры, значительно большей, чем нужно для тёплого пола

Но вернёмся к радиатору. Радиатор должен быть подключен по принципу естественной циркуляции, чтобы теплоноситель через него шёл и без насоса.

Важно! Труба от котла к радиатору только стальная! Никакого пластика!

Ещё важно! Должны соблюдаться уклоны от стояки к радиатору и от него к котлу. При таком подключении даже с кипящим котлом система не разрушится, а теплоноситель будет «ходить» через радиатор и отдавать тепло комнате

И так будет, пока топливо прогорит и котел остынет

При таком подключении даже с кипящим котлом система не разрушится, а теплоноситель будет «ходить» через радиатор и отдавать тепло комнате. И так будет, пока топливо прогорит и котел остынет.

(Кстати, если вы достаточно внимательны, то наверняка заметили, что на схеме не показан расширительный бак, который в реальной системе должен быть ОБЯЗАТЕЛЬНО.)

Понятно, что дополнительные радиаторы – это дополнительные затраты, включая и монтаж. Можно вместо радиатора потратиться на инвертор с аккумулятором, которые обеспечат бесперебойную работу циркуляционного насоса при отключенном электричестве. Это, разумеется, тоже затраты, просто нужно сравнить и выбрать тот вариант, который вас больше «греет».

Газовый котёл для теплого пола

Газовый котёл — устройство, которое нагревает теплоноситель за счет сжигания газа. Поскольку газ — топливо доступное и недорогое, система отопления «тёплый водяной пол» с подключением к газовому котлу — очень выгодная и эффективная.

В газовых котлах может быть вмонтирована открытая камера сгорания или закрытая. В агрегатах, имеющих закрытую камеру сгорания — вентиляция принудительная, и такой вариант имеет достаточно сложное строение.

Пример устройства газового котла Protherm Пантера KTV

Ещё они разнятся и по наличию теплообменника. Если вы намереваетесь применять котел для подогрева воды, то в него необходимо встроить теплообменник.

Если устройство не оборудовано теплообменником, то вода нагревается той камерой, что и теплоноситель для обогрева пола. Рассмотрим принцип работы такого агрегата:

  1. Холодная вода двигается по крайней правой нижней трубе, там же находится группа безопасности.
  2. Затем размещен циркуляционный насос
    , перед ним расположена трубка расширительного бака.
  3. На трубке находится температурный датчик.
  4. Затем теплоноситель двигается к нагревательному элементу и попадает в отопительную систему теплого водяного пола.

В центре котла находится газовая арматура со своим блоком безопасности, который контролирует пламя, давление газа, отходящие газы.

Преимущества и недостатки

Система обогрева, как теплый водяной пол от газового котла, имеет плюсы:

  • дешевое топливо;
  • высокий КПД;
  • автоматизированная система управления;
  • экологичность.

Для нормального функционирования традиционного газового котла, температура должна быть не менее 60°, в то время как для конденсационного газового котла — не выше 40°.

  • надо обустраивать систему отводов продуктов сгорания за пределы помещения;
  • само оборудование дорогостоящее;
  • котел нужно оборудовать вспомогательными элементами: газоанализаторами
    , датчиками давления газа;
  • пожароопасность.

Монтаж и выбор

Монтаж газового котла для теплого пола достаточно прост:

  1. Между подающим и обратным трубопроводами надо установить гидрострелку
    .
  2. Если циркуляция будет осуществляться с низкой скоростью, то вода будет расслаиваться по температуре, и отбирать подачу для теплого пола из холодной части не составит труда, а горячая вода, в свою очередь, будет попадать в котел.
  3. Осуществив установку простой схемы термоконтроля, несложно будет узнать произвольную температуру теплоносителя, практически не привязанную к обратке в котле.

Если в своем доме вы решили использовать газовый котел для теплого пола, то выбирая такой агрегат, следует обратить внимание на следующие показатели:

  • тип камеры сгорания: открытаязакрытая;
  • тип монтажа: настенныйнапольный;
  • мощность;
  • уровень автоматизации;
  • дизайн;
  • производитель.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Котел для теплого водяного пола

При устройстве водяного теплого пола важно не только правильно рассчитать и уложить трубы, но и грамотно подобрать котел. Ведь от того, насколько хорошо он будет справляться со своими функциями, будет зависеть самочувствие и качество жизни обитателей дома/квартиры.

Выбор котла для теплого пола нужно проводить по нескольким параметрам:

  • удобство при эксплуатации;
  • стоимость отопления;
  • степень адаптации к низкотемпературным режимам и необходимое дополнительное оборудование.

По совокупности этих параметров, а также того, основное у вас это будет отопление или дополнительное, какой из типов топлива для вас предпочтительнее и нужно выбирать тепловой агрегат.

Выбор котла для теплого водяного пола — непростая задача

Степень автономности

Требования по комфортности отопительного оборудования — это не капризы избалованных потребителей: далеко не у всех есть возможность постоянно контролировать работу системы отопления и подбрасывать топливо. Потому и рассматриваем этот параметр первым.

Самая высокая степень автономности у электрических котлов. Есть электричество — работают они без вмешательства человека. Причем после пропадания электропитания они включаются в работу самостоятельно, многие из них имеют «память» и сохраняют настройки. Но электрические колы — это целых три разновидности:

  • на ТЭНах;
  • электродные;
  • индукционные.

Электрокотел для теплого пола на ТЭНах — традиционное решение. Вот только есть у них одна «болезнь» — горят нагреватели, причем довольно часто. Зато стоимость у них средняя, и технологии проверены и отработаны, заменить перегоревший ТЭН по силам даже не очень хорошо общающемуся с техникой человеку. В общем, неплохой (но и не самый хороший) вариант.

Электродные котлы для теплого пола настолько миниатюрны, что их не сразу и заметишь в обвязке

Одна из новинок — электродные котлы. Они менее инерционны, чем ТЭНовые, но капризны в эксплуатации. В том смысле, что предъявляют довольно жесткие требования к качеству теплоносителя. Просто их работа основана на токопроводимости теплоносителя, отсюда и такие особенности. Принцип их работы таков: в жидкость опущены два электрода, на которые подается переменное напряжение 50Гц. Находящиеся между электродами частицы в зависимости от полярности начинают движение к одному из электродов, выделяя во время передвижения значительное количество тепла. Так как полярность меняется с частотой 50 раз в секунду, то движение ионов непрерывно. Потому греется теплоноситель быстро. Эти агрегаты сгореть не могут в принципе: нет теплоносителя, нет нагрева. Так что с этой точки зрения все хорошо. Но техническое обслуживание все-таки требуется: периодически нужно менять электроды, да и при запуске системы придется или заливать готовую жидкость (она есть у продавцов отопительного оборудования), или подготовить  по правилам питьевую воду (раз за сезон добавить по норме соли). Так что электродные котлы для теплого пола — неплохой вариант.

Одна из разновидностей электрокотлов — индукционный котел. Занимает очень мало места и просто устанавливается, работать может в низкотемпературном режиме

Еще один тип электрических агрегатов, который можно применять для подогрева пола, это индукционные модели. Их работа основана на том, что проводник, опущенный в магнитное поле, нагревается. В индукционных котлах корпус выполняет роль сердечника, на него по определенным правилам намотана катушка индуктивности. Корпус сделан в виде толстостенного лабиринта. Вода, протекая по лабиринту, охлаждает его. Этот вид отопительного оборудования  надежен в эксплуатации. Сгореть может только в том случае, если отсутствует движение теплоносителя или сам теплоноситель: корпус быстро перегревается и может оплавиться. Но такие  случаи очень редки. Это, скорее, теоретическая возможность. Всем хорош индукционный котел: и теплый пол будет быстро греться, и экономия электроэнергии присутствует, вот только стоит такое оборудование прилично дороже ТЭНовых агрегатов.

Еще одним общим плюсом использования любых электрических нагревателей является то, что для них не нужны дымоходы, для многих важна также экологическая чистота такого отопления.

Второе и третье место по степени автономности делят пеллетные и газовые котлы. Но тут нужно оговориться, что газовые агрегаты должны быть с  электронным управлением. Многие автоматизированное управление считают недостатком: ведь если нет электричества, то нет и тепла. Но в случае с водяным теплым полом это неактуально: без насоса он все равно работать не будет. Зато автоматика сама регулирует и подстраивает температуру, контролирует параметры системы, ее безопасность. А чтобы уменьшить зависимость от наличия электричества сделать можно резервированное электропитание. Для обеспечения работоспособности котла и циркуляционного насоса в течение нескольких часов достаточно поставить источник бесперебойного питания и пару автомобильных аккумуляторов. Если вам нужен «запас прочности» на пару дней, тогда потребуется дизель-генератор.

Так подключается настенный агрегат к системе водяного теплого пола

Почему второе и третье место? Потому что кроме наличия электричества для работы необходимо еще и топливо: газовые котлы работают, пока есть приемлемое давление в магистрали, а пеллетные — пока есть в бункере пеллеты. Бункер при этом может быть сколь угодно большим. Есть место — засыпайте хоть запас на месяц, хоть на весь сезон. Все техническое обслуживание пеллетного котла сводится к уборке золы раз в месяц, автоматизированные газовые никакого обслуживания не требуют вообще — был бы газ да электричество, ну и нормальная тяга.

На предпоследнем месте находятся отопители, работающие на жидком топливе. Они требуют достаточно частой проверки, а все потому, что качество нашей солярки не самое лучшее. К тому же при температуре +5 о С это топливо начинает густеть и забивать форсунку. Борьба с засоренными фильтрами и решение вопроса подогрева  — вот две заботы, которые вас ждут при использовании котлов на солярке.

Самые «несамостоятельные» — это твердотопливные установки. Топливо в них подкидывать нужно часто, регулярно выгребать золу и шлак, регулировать интенсивность горения. Есть, конечно, пиролизные технологии и котлы длительного горения. Самые лучшие модели на одной закладке угля могут работать несколько суток (до 7 суток у некоторых моделей фирмы Stropuva ). Но есть и тут сложности: они требовательны к топливу (нужны сухие дрова или уголь определенной кондиции), а также отпугнуть может цена.

Твердотопливный котел для водяного теплого пола требует постоянного присутствия человека. В два-три раза реже требуется «заправка» пиролизным агрегатам и установкам длительного горения

Обычный твердотопливный котел для водяного теплого пола использовать можно, но вам придется много времени проводить возле печки. Хотя есть уже и агрегаты на твердом топливе с автоматизированной подачей. К ним делают бункера по типу пеллетных и шнековую подачу. Только требования по размерам и качеству топлива в них не менее жесткие, чем у тех, которые работают на пеллетах. Зато вы на несколько дней можете оставить свой дом и не бояться, что система размерзнется.

Есть еще один вариант — комбинированные твердотопливные котлы. Это такие агрегаты, в которые встроен ТЭН. Он включается после того, как прогорит закладка топлива и теплоноситель остынет до определенной температуры (задаете ее вы). Электрический подогрев не может выдавать полную мощность агрегата, но температуру поддержит, и пол ваш останется теплым даже после затухания.

Стоимость отопления

Пока самый дешевый вид отопления — газ. Но возможно вскоре ситуация измениться: он стремительно дорожает. Пока же при установке газового котла для теплого водяного пола, за использованные ежемесячно энергоносители платить вы будете меньше всего.

Второе место за непривычным для нашей страны топливом — пелетами и топливными брикетами. Если сравнивать стоимость тонны дров и пеллет, то пеллеты стоят дороже, но вот в пересчете на стоимость киловатта тепла более дешевым получается использование гранул/брикетов. Эти небольшие гранулы производят из отходов деревоперерабатывающей промышленности или растениеводства. При этом теплотворная способность у них выше, чем у самых хороших дров, а у самых качественных пеллет она сравнима даже с количеством тепла, выделяемым некоторыми марками угля. И при этом отходов (золы) в десятки раз меньше. К этой же категории можно отнести и топливные брикеты. Просто пеллеты используются обычно в специальных установках, а брикетами можно топить обычные твердотопливные котлы.

Пелеты и топливные брикеты пока не имеют широкого распространения в нашей стране, но отопление с ними получается экономным. Также радует высокая степень автономности работы агрегатов на этом топливе

Третье и четвертое место оспаривают дрова и уголь.  В одних регионах более выгодно топить дровами, в других — углем.

Пятое место за жидким топливом — недешевое оно. К эксплуатационным расходам нужно отнести также и необходимость подогрева топливного резервуара, или установку бака в обогреваемом помещении. К тому же установки на солярке требуют наличия котельной. Причем котельную лучше строить на приличном удалении от дома: шум  вовремя работы горелки стоит приличный, да и запах сильный, и проникает он везде.

Принято считать, что самое дорогое отопление — электричеством. Но при использовании автоматизированных современных устройств платить приходится лишь чуть дороже, чем при использовании угля или дров. Так что и электрические котлы для теплого пола не сбрасывайте со счетов. Просто для более экономного отопления вам желательно брать тепловой агрегат с возможностью регулировки мощности. В некоторых традиционных электрокотлах ТЭНы собраны группами, и автоматика, включая/выключая группы, регулирует мощность работы и экономит электроэнергию. Для теплого пола желательно взять трехступенчатый, или, в крайнем случае, двухступенчатый агрегат. Индукционные и электродные котлы сами по себе экономичны (если управляются электроникой) и малоинерционны, то есть впустую энергоносители не расходуют.

Стоимость отопления в зависимости от используемого вида топлива

Адаптированность к работе с теплым полом

Большая часть котлов разрабатывается для традиционных систем отопления, то есть они выдают теплоноситель с температурой 60-95 о С. Особенность водяного подогрева пола в том, что требуются гораздо более низкие температуры: порядка 35-50 о С. Только при таких условиях пол обжигать не будет, а будет приятно теплым.

Есть два решения: найти установку, которая может выдавать теплую, а не горячую воду, или к горячей подмешивать холодную, и только потом выдавать в трубы. Второе решение требует дополнительного оборудования — коллекторного узла, в котором и происходит смешивание. Это не самая дешевая технология, так как требуется измерять температуру горячей воды и обратки, смешивать их до тех пор, пока температура не понизится до нужного уровня. Конечно, коллекторные узлы бывают разные, более или менее дорогие, но все равно их нужно покупать и устанавливать.

Начнем с котлов для водяного пола, которые могут сами выдавать теплоноситель нужной температуры. Тут на первом месте — электрические тепловые агрегаты. Вы сами можете выставлять температуру от 25 о С и выше. То есть никаких дополнительных затрат и комфортная работа с теплыми полами. К тому же индукционные и электродные (ионные) котлы имеют совсем небольшие габариты, что облегчает их установку. Если контур у вас один, можно подключать его напрямую к выходу. Если контуров несколько, гребенка теплого пола понадобится,  но самая простая, без подмеса и температурных контролеров. В принципе, можно ее сделать своими руками из труб и фитингов. Из другого оборудования может понадобиться (или нет,  в зависимости от комплектации) расширительный бачек, спускной клапан и циркуляционный насос.

Есть еще один вариант, который показывает просто отличную эффективность при работе с низкотемпературными сетями — это конденсационные газовые котлы. Наиболее эффективны они при температуре теплоносителя в обратном трубопроводе не выше 35 о С. То есть — это отличный вариант для водяного пола.

Лучший выбор — конденсационный газовый котел для теплого пола

Газовые котлы, использующие традиционную технологию отбора тепла, требуют установки смесительного узла с наличием контролирующих элементов. Если вы решите использовать такое оборудование, старайтесь подобрать модель, которая может одновременно работать с двумя и более контурами. Обычно один из них высокотемпературный под радиаторы, а остальные — для низкотемпературных систем типа теплого пола. В этом случае отслеживанием температуры и смешиванием теплоносителя занимается автоматика и все происходит внутри установки. Так что если водяной теплый пол у вас работает одновременно с радиаторным отоплением, такое оборудование — отличное решение.

Сложнее дело обстоит с котлами на пеллетах и жидком топливе: для них коллекторный (смесительный) узел обязателен. Причем со всей начинкой: термометрами, контролерами и термоголовками.

Обвязка высокотемпературных котлов для теплого пола — не самая простая задача

Но тяжелее всего приспособить для теплого пола, пожалуй, твердотопливные котлы: принцип действия у них цикличный. То выдают очень горячую воду, то совсем затухают. Не самый комфортный вариант, требующий качественной автоматики и контроля температур в каждом контуре. Снизить эти колебания позволит теплоаккумулятор, но он тоже стоит приличных денег, да и места  занимает много. К тому же усложняется обвязка и в несколько раз возрастает инерционность системы: пока разогреется весь теплоноситель пройдет много времени. Правда, инерционность действует  в обратную сторону: пока теплоноситель остынет, в доме тепло, а это  — большая свобода, так как нет необходимости регулярно подкладывать топливо. И все-таки, несмотря на популярность дров и угля, твердотопливный котел для водяного теплого пола — не самое лучшее решение.

Итоги

Итак, на чем остановить свой выбор?  Самый оптимальный вариант — газовый котел для теплого пола с конденсационной технологией отбора тепла. По всем трем параметрам он занимает неплохие позиции. Чуть хуже дело обстоит, если поставить  газовую установку с функцией «теплый пол».  Но, к сожалению, магистральный газ есть возможность подключить не у всех. И тогда проще всего реализуется водяной теплый пол с электрическим котлом. Небольшой электрокотел можно поставить для обогрева теплых полов в подсобных помещениях, например, в гараже или на даче: очень уж просто он устанавливается.  Следующий по «качеству» — это пеллетный агрегат, за ним идет — на жидком топливе. Самая сложная задача и большие затраты ждут при использовании твердотопливных котлов для водяного подогрев пола.

Ссылка на основную публикацию
