Ошибки газовых котлов Bosch: расшифровка распространенных ошибок и их устранение

Вам знакома ситуация, когда вы видите код ошибки и даже примерно не знаете, что он означает? Возможно, вы всегда теряете инструкции к бытовой технике, а поиск информации в сети ничего не дает. В этой статье мы указали ошибки газовых котлов Bosch, их расшифровки и необходимые шаги для устранения. Вам не помешает вспомнить о ней, если у вас тоже котел Bosch и на его дисплее вдруг загорится ошибка. Будет хорошо, если статья поможет вам в самый нужный момент.

На дисплеях котлов места обычно мало, поэтому неполадку приходится передавать коротким шифром. Благодаря нашему материалу вы будете ориентироваться во всех основных видах ошибок. Вы не будете бояться простых букв и цифр, которые появляются на котле.

Разновидности ошибок и способы их устранения зависят от принципа работы газового котла, его внутреннего устройства. В случае с приборами Bosch кодов ошибок в целом не так много, и большинство из них унифицировали под все современные модели этой марки.

Категории ошибок котлов Bosch

Компания Bosch выпускает котлы разной мощности для нагрева проточной воды, отопления жилья и систем теплого пола. Устройства серии Eurostar изготавливают под общим брендом Junkers Bosch .

Котлы Бош и Бош Евростар выдают ошибки, которые указывают на ту или иную проблему или ее причину. Следует различать коды ошибок у приборов из разных модельных рядов под этими брендами, они иногда отличаются. Сами сбои еще не говорят о проблеме с оборудованием.

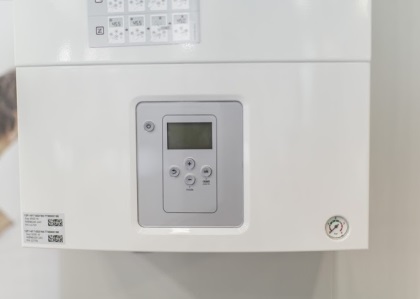

Панель управления котла Bosch Gaz 6000 W WBN 6000-24C RN: это устройство адаптировали под российские условия и это первый бытовой котел под международным брендом, изготавливаемый на территории России

Популярные серии и модели:

  • Bosch Gaz 7000 W ZSC: 24-3 MFA, 35-3 MFA, 24-3 MFK;
  • Bosch Gaz 7000 W ZWC: 24-3 MFA, 28-3 MFA, 35-3 MFA, 24-3 MFK, 28-3 MFK;
  • Bosch Gaz 6000 W WBN 6000-24C RN;
  • Bosch Eurostar ZWE: 24-4 MFA, 28-4 MFA, 24-4 MFK;
  • Bosch Eurostar ZSE: 24-4 MFA, 24-4 MFK.

При ошибке нужно узнать причину из ее расшифровки, осмотреть отдельную часть устройства и по ее состоянию определить, что извещение появилось не случайно. В худшем случае владельцев ждет ремонт, замена деталей или всего устройства. Следует помнить, что простым потребителям нельзя трогать детали, по которым газ поступает в котел. Большинство ошибок всплывает не после поломок, а из-за условий работы.

Проблемы в работе котлов не всегда значатся как ошибки. Сложности возникают также с температурой подаваемой воды. Жидкость иногда становится слишком холодной или горячей. Только мастер по газовым котлам поможет в таком случае. Если устройство новое, то проблема может крыться в неподходящем типе газа.

Из-за неотрегулированного циркуляционного насоса иногда появляются неудобства вроде долгого время нагрева и шума водного потока. Постоянные проблемы с запуском котла говорят о низком давлении газа, засоренности отводящих путей или нарушении звеньев электрической цепи.

Циркуляционный насос для газового котла Бош: эта деталь прибора разгоняет нагретую жидкость по отопительной системе, благодаря чему теплоноситель медленнее остывает, второй цикл нагрева становится короче, а последующие примерно соответствуют второму

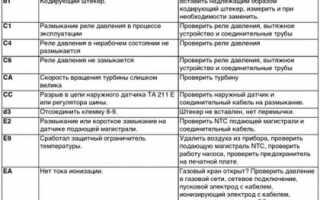

Это только общие неполадки. Ошибки по основным категориям:

  • A: A2, A3, A4, A6, A7, A8, A9, AC, Ad;
  • C: C1, C3, C4, C6, C7, CC, CE;
  • d: d1, d3, d4, d5, d7;
  • E: E0, E2, E9, EA, ER;
  • F: F0, F7, FA, Fd.

Ошибки выскакивают также из-за того, что мастер не установил отдельные узлы или сделал это неверно. Нередко возникает проблема со ступенью вентилятора.

Категория #1 — коды ошибок на A

A2 — на камере сгорания есть выброс дымовых (отходящих, уходящих) газов. Все что нужно — посмотреть, не скопилась ли грязь на теплообменнике, убрать ее. Обычно этого хватает.

A3 — система не видит NTC-датчик температуры отходящих газов. На котлах Bosch Eurostar ZWE 24-4 MFK и Bosch Eurostar ZSE 24-4 MFK ошибка предупреждает о замыкании или повреждении предохранителя контроля тяги. В обоих случаях проверьте состояние соединительного (контактного) кабеля и датчика NTC.

A4 — выброс отходящих газов на предохранителе потока. Осмотрите магистраль отвода уходящих газов.

A6 — датчик температуры камеры сгорания не обнаружен. В таком случае проверяют на повреждения контактный провод и термодатчик камеры сгорания.

A7 — неисправность NTC-измерителя температуры горячей воды. Могло случиться короткое замыкание или обрыв. Узнайте, что с NTC-датчиком и его проводом, замените при нужде.

A8 — нет соединения с e-BUS шиной. Нужно осмотреть ручки-регуляторы и соединительный кабель.

A9 — неверная установка термодатчика горячей воды. Проверьте место монтажа. Снимите датчик в случае чего, установите заново и добавьте термопасты.

Датчик температуры горячей воды устанавливают с помощью гаечного ключа на 15, на фото — приспособление для Bosch и Junkers

AC — ошибка подключения модуля — для котлов Bosch Gaz 7000 W ZWC 24-3 MFK, ZWC 28-3 MFK, ZSC 24-3 MFK. Убедитесь в исправности подключенного к газовому котлу модуля или дистанционного управления Бош, а также самого подключения и датчика внешней температуры. Устраните неполадки.

В устройствах Bosch Eurostar ошибка AC указывает на проблему взаимодействия подключенного модуля и Heatronic. Следует проверить провод между ними.

Ad — не удается опознать термодатчик котла — в устройствах Bosch Gaz 7000 W ZSC 24-3 MFA, ZSC 35-3 MFA, ZWC 24-3 MFA, ZWC 28-3 MFA, ZWC 35-3 MFA, Bosch Gaz 6000 W WBN 6000-24C RN, Bosch Gaz 7000 W ZSC 24-3 MFK, ZWC 24-3 MFK, ZWC 28-3 MFK.

В приборах Bosch Eurostar ZWE 24-4 MFA, ZWE 28-4 MFA, ZSE 24-4 MFA, ZWE 24-4 MFK, ZSE 24-4 MFK ошибка Ad говорит о повреждении температурного NTC-датчика бака. В обеих ситуациях проверьте контактный провод и сам температурный измеритель.

Категория #2 — поломки на C

C1 — размыкание дифференциального реле давления при работе. Обследуйте реле, соединительные трубы и вытяжной прибор. В котлах Bosch Gaz 6000 W WBN 6000-24C RN неполадка с кодом C1 означает малую частоту оборотов вентилятора. В таком случае проверяют сетевое напряжение и каналы отвода дымовых газов. Последние порой приходится очищать и ремонтировать.

C3 — соответствует вышеописанной ошибке A2.

Дифференциальное реле работает в 2 режимах: при нормальном давлении диафрагма не меняет положение, а при нарушении в работе системы мембрана прогибается и все отопительное оборудование перестает работать

C4 — дифференциальное реле не открывается при неработающем вентиляторе. Нужно посмотреть, что случилось с реле.

В ситуации есть два выхода:

  1. Снять реле и продуть трубки, которые идут от него.
  2. Определить мультиметром, нет ли короткого замыкания, обрыва, несоответствия номиналу сопротивления. Заменить реле при потребности.

C6 — реле давления не замыкается. Посмотрите сам прибор и систему устранения дымовых газов. Снимите реле и уберите конденсат из трубок с помощью фена. Сделайте тест на обрыв и замыкание. Удалите из дымохода лишнее. Это может быть иней, лед и пр.

C7 — вентилятор не работает. Проверьте это устройство, его провод и вилку.

CC — не найден датчик внешней температуры. В котлах серии Bosch Eurostar код CC обозначает обрыв этого термодатчика. Ищите повреждения и возможный обрыв измерителя и контактного кабеля.

CE — в отопительной системе слишком низкое давление. Если измеритель давления указывает на красную зону, долейте воду через кран подпитки. Если стрелка манометра находится в зеленой области, то с ним есть неполадка. Иногда проблема возникает в мембране или микровыключателе.

Категория #3 — неисправности на d

d1 — отсутствует ответный сигнал от датчика LSM (предохранительный датчик положения). Ищите проблему в проводах, идущих от LSM. Осмотрите регулятор-ограничитель отопления пола.

d3 — нет перемычки 161 на ST8. Узнайте, есть ли перемычка. Если да — осмотрите также внешний ограничитель и правильно вставьте штекер.

Схема работы регулятора-ограничителя теплого пола: так управляют температурой в контуре, и если ограничитель сломается, то снизится эффективность котла, а в зимнее время вырастет риск появления конденсата

d4 — чрезмерно большой перепад температур. Проверьте байпасный клапан и насос, разберитесь с давлением в котле. Температура обратного потока может быть намного ниже температуры подачи, из-за чего в работе устройства возникают проблемы. Котел выдает ошибку, чтобы потом не образовывался конденсат, не было поломок и сбоев.

d5 — дефект внешнего термодатчика. Проверьте измеритель, а также провод подключения.

d7 — ошибка в клапане регулировки. Определите, что не так с регулятором. Удостоверьтесь, что соединительный кабель в порядке.

В модели Bosch Gaz 6000 W WBN 6000-24C RN сбой с кодом d7 говорит о неисправной газовой арматуре. Загляните в нее и замените при потребности через газовщиков. Дело может быть также в соединительном проводе.

Категория #4 — неполадки устройства на E

E0 — неполадка внутри печатной платы. Осмотрите электрические контакты, замените непригодную плату.

E2 — не работает термодатчик в подающей линии. Ошибку также определяют как проблему в NTC-линии подачи. Прозвоните температурный датчик на обрыв, короткое замыкание и другие неисправности. Осмотрите его кабель. Очистите окисленные провода и соедините их в случае нарушения цепи.

Печатная плата может сломаться после грозы, и в таком случае заменяют отдельные микросхемы и сдвоенный диод в обвязке, на изображении — плата от котла Bosch

E9 — сработал ограничитель температуры.

Выполните ряд следующих действий:

  1. Проверьте соединения к плате на окисление и механические повреждения. Прочистите и соедините жилы, если нужно.
  2. Осмотрите ограничитель температуры теплообменника. Убедитесь, что его провод цел. Замените элементы, если ремонт невозможен.
  3. То же самое сделайте по ограничителю температуры дымовых газов. Проблема может состоять в разрыве или оплавлении.
  4. Посмотрите, не упало ли давление в системе. Заливайте воду, пока оно не нормализуется.
  5. Оцените работоспособность насоса пуском. Его могло просто заклинить. Если неисправность серьезная, замените насос.
  6. Обследуйте предохранители на плате и крышке блока питания.
  7. Котел мог набрать слишком много воздуха. Удалите его.
  8. Осмотрите водяной контур теплообменника. Уберите накипь и восстановите пропускную способность, промойте теплообменник.

EA — при включенном состоянии не обнаружено пламя.

EA — одна из самых частых ошибок, которую вызывают много факторов, но для ее устранения может хватить очистки электродов розжига и контроля, к примеру мелкозернистой наждачкой

Придется проработать много вариантов, которые вызывают эту ошибку:

  1. Взгляните на положение крана подачи газа. Откройте его до упора.
  2. Определите давление топлива, если ошибка осталась. При несоответствии стандартным параметрам обратитесь к мастеру по котлам или в газовую службу.
  3. Проверьте напряжение электросети. При показателе ниже нормы поможет стабилизатор напряжения или автотрансформатор.
  4. Осмотрите механические контакты проводов. Зачистите их и соедините.
  5. Освободите дымоход от засорения и загрязнения. Узнайте концентрацию углекислого газа. Проверьте исправность.
  6. Очистите электрод розжига от копоти. Выпрямите его, если загнулся, и установите по требованиям в инструкции.
  7. Прозвоните мультиметром датчик контроля газа на обрыв или короткое замыкание. Отремонтируйте или замените.
  8. Устраните накипь с теплообменника.
  9. Проверьте состояние газовой арматуры. Полный осмотр, ремонт и замену должен производить газовщик.
  10. Осмотрите электронную плату и замените, если других вариантов нет.

В приборах линейки Bosch Eurostar обозначение ЕА говорит об отсутствии тока ионизации. Осмотрите ионизационный электрод и делайте другие шаги среди вышеперечисленных.

ER — котел работает некорректно. Проверьте все блоки устройства и отремонтируйте их в случае неисправности.

Категория #5 — ошибки котла на F

F0 — в газовых котлах Bosch означает неисправность внутри устройства. Проверьте состояние и плотность подключения штекерных контактов и проводов к электронной плате. Если соединения порвались или окислились — отремонтируйте плату. Если нет — ее стоит заменить.

Если вы достали плату и определили проблему в ней, то отнесите ее в сервисный центр — там восстановят дорожки и припаяют детали

F7 — при выключенном котле определяется пламя.

Сделайте такие шаги:

  1. Очистите или замените электроды.
  2. Проверьте соединительный провод.
  3. Убедитесь, что каналы отвода газов находятся в нормальном состоянии. Уберите грязь. Отремонтируйте систему, если есть потребность.
  4. Проверьте влажность платы. Подсушите ее.

В котлах линеек Bosch Eurostar ZWE и Bosch Eurostar ZSE указанная ошибка предупреждает о неправильном сигнале ионизации. Между кабелем и ионизационным электродом могут возникать разрывы и трещины — проверьте это. Поищите влагу в распределительной коробке Heatronic.

FA — после отключения подачи газа было обнаружено пламя. Осмотрите и при потребности замените газовую арматуру, ее разводку. Но не самостоятельно. Проверьте электроды и соединительные кабели. Обследуйте также канал отвода газов, прочистите, отремонтируйте, если нужно.

В котлах серии Bosch Eurostar код FA сообщает о том, что при отключенном регуляторе сохраняется ток ионизации. Стоит посмотреть на газовую арматуру и ее разводку, ионизационный электрод.

Fd — слишком продолжительное нажатие кнопки. Ошибка всплывает после полуминуты непрерывного удерживания кнопки. Нажмите ее повторно и не держите дольше 30 секунд.

Другие ошибки газовых котлов Бош

Это не основные коды, и они не входят в главные категории. Возникают у всех или только у конкретных моделей.

11 — соответствует вышеописанной ошибке E9. Возникает на котле Bosch BWC 42.

Профессиональная промывка теплообменника: профилактика ошибки E9 включает промывку раз в 2 года для поддержания КПД котла, а понадобятся для этого 20-литровая емкость и промывочный раствор

50 — отсутствует пламя. Появляется на котлах Bosch Gaz 4000 W ZWA 24-2 A и 24-2 K.

Выполните следующие шаги:

  1. Осмотрите защитный кабель и восстановите его целостность.
  2. Откройте газовый кран на максимум.
  3. Определите давление газа в магистрали. При расхождении с номинальным показателем по паспорту устройства звоните в газовую службу.
  4. Проверьте, есть ли напряжение, отвечает ли оно нормальному значению.
  5. Загляните в дымоход и прочистите его при необходимости.
  6. Протестируйте регулировку газа на минимальный и максимальный уровни. Регулируйте исходя из таблиц инструкции.
  7. Проверьте реле контроля газа и замените в случае чего.
  8. Осмотрите газовую арматуру на внешние повреждения. Не проверяйте ее работоспособность, не ремонтируйте и не заменяйте. Пусть это делает газовщик или мастер по газовым котлам.
  9. Очистите и промойте теплообменник.

70 — поломка дифференциального реле при запуске. Самой распространенной причиной этой ошибки могут быть проблемы в самом реле. Осмотрите его состояние, определите сопротивление. Поменяйте на новое, если сопротивление не совпадает с номинальным.

Также может быть механическое повреждение проводов и контактов, идущих к реле. Если это так, то нужно восстановить соединения. Еще одной причиной может быть неправильная настройка вентилятора или его выход из строя. Перенастройте прибор. Не помогло — отремонтируйте или купите новый.

b1 — не обнаружен кодирующий штекер. Вставьте его правильно. Если ошибка не исчезла, прозвоните штекер и в случае поломки замените.

P — невозможно определить тип котла. Установите его тип.

Коаксиальный дымоход может иметь сложный рисунок благодаря электрическому нагнетателю, но по общим требованиям для качественной работы его суммарная длина не должна превышать 4 метра

se — система отопления недостаточно заполнена. Добавьте воды и проверьте результат. Ошибка появляется также из-за разгерметизации отопительных труб и протечек. Уменьшите температуру отопления и найдите проблемное место. Уплотните стыки и заделайте точки протекания.

С горячими трубами так не получится — небольшое количество воды будет быстро испаряться. Если трубы отопления в порядке, достаньте и вымойте теплообменник.

Существует также код 23 . Это не ошибка, а показатель типа используемого газа.

Выводы и полезное видео по теме

Устранение похожих ошибок C4 и C6 и установка фильтра для сбора конденсата:

Краткая видеоинструкция по устранению ошибки EA:

Что делать при падении давления в отопительной системе, настройка расширительного бака:

Определение проблемы с вентилятором и ее решение:

Мы рассмотрели ошибки разных котлов Bosch с сортировкой по первой букве, а также остальные коды, которые иногда всплывают на дисплеях. Прежде, чем исправить неполадку по коду, попробуйте переподключить прибор, посмотрите на положение кранов и ручек управления. Не помогло — разберите устройство и действуйте пошагово так, как этого требуют предписания.

Старому газовому котлу Бош может понадобиться профессиональный ремонт, несмотря на надежность этой техники в целом. Трогать газовые трубки имеют право только сертифицированные мастера и газовщики.

Задавайте вопросы и оставляйте комментарии по теме статьи. Напишите, каким газовым котлом вы пользуетесь и довольны ли работой устройства. Расскажите о поломках, если были, укажите ваши шаги в решении проблемы. Форма для связи расположена ниже.



Газовый котел Бош (Bosch) для отопления частного дома двухконтурный настенный. Ошибка EA, C6 и другие неисправности.

На чтение 8 мин. Просмотров 431 Обновлено 03.11.2020

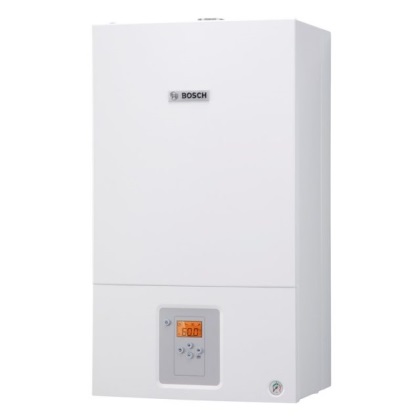

Газовый котел Бош для отопления частного дома, двухконтурный настенный – это качественный нагревательный агрегат. Однако, даже у такого технологичного устройства бывают сбои в работе (например, не работает отопление или отсутствует подача горячей воды). Обычно при возникновении поломки, неполадки, выхода из строя отдельной детали или узла этого приспособления оно подаёт сигналы (попросту говоря, пищит газовый котел), показывая на экране условные обозначения или коды, по которым можно понять, что именно случилось.

Часто ошибку может исправить обычный пользователь, не обращаясь к специалисту. Для этого далее приводится перечень распространённых и редких кодов ошибок для котла Bosch, а также способы их устранения.

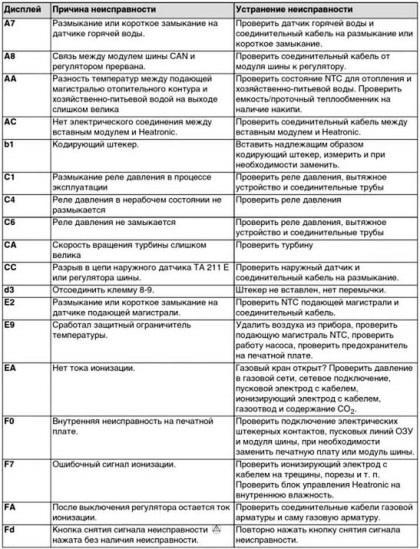

Основные коды ошибок газового котла Бош (Bosch) и способы устранения

Так как на эквалайзере такого котла совсем немного места, сигнализируют об ошибках короткие коды, которые обычно состоят из букв и/или цифр. Далее будет рассмотрено, как идентифицировать различные виды ошибок для нагревательных котлов торговых марок Bosch, Bosch Gaz, а также Bosch Eurostar или Junkers Bosch.

Ошибка EA

Ошибка EA – это наиболее распространённый код ошибок котла Бош, показывающий отсутствие пламени в нагревательном агрегате.

Чтобы уточнить, в чем именно неисправность и что является причиной возникновения такой неполадки, необходимо проверить несколько гипотез:

  • нет подачи газа (нужно посмотреть на положение газового крана и открыть его до упора, если он был закрыт);
  • недостаточное давление (если окажется, что давление меньше требуемого, следует обратиться для настройки к мастеру);
  • отсутствует электричество (следует убедиться в том, что напряжение в электрической сети есть, если же оно опустилось ниже нормы, можно использовать автотрансформатор либо специальный стабилизатор);
  • нет контакта (поможет осмотр проводков и их зачистка);
  • забился или сломался дымоход (нужно убедиться в проходимости дымоходной трубы, при необходимости – почистить её);
  • загрязнён электрод розжига (необходимо проверить электрод на предмет искривления или загрязнения, почистив его от копоти);
  • неисправен датчик контроля газа (чтобы его проверить на замыкание или обрыв, понадобится мультиметр);
  • теплообменник вышел из строя (следует проверить этот узел на предмет наличия накипи и очистить её при необходимости);
  • прохудилась газовая арматура (если такое произошло, следует пригласить мастера для замены устаревшей детали или узла);поломалась электронная плата (в таком случае нужно заменить деталь).

Читайте подробнее: Почему тухнет газовый котел? Основные причины

Итак, газовый котел Бош 6000 с ошибкой ЕА, как и другие похожие модели, ремонтируется согласно вышеприведенному алгоритму. Если сломался котел из серии «Евростар», код ЕА скорее всего говорит об отсутствии тока ионизации.

Ошибка C6

Ошибка C6 часто встречается у котлов газовых Bosch Gaz6000 24h 24 кВт. Она свидетельствует о незамыкающемся дифференциальное реле давления, которое должно приходить в действие при включении вентилятора. Перед устранением неисправности потребуется проверить это реле, а также осмотреть соединительные трубы и вытяжное устройство. Из трубочек можно снять конденсат с помощью фена. Также не лишним будет проверить дымоход на наличие засора в виде льда, пыли, гари.

Ошибка F00

Ошибка F00 или F0 обозначает наличие неисправности во внутренней схеме приспособления. Необходимо проверить наличие хорошего подключения проводков к электронной плате котла. Соединения могут не только разорваться, но и окислиться. Замена платы или зачистка контактов котла Бош 6000 24 кВт в данном случае может помочь избавиться от этой досадной неполадки.

Ошибка E9

Ошибка E9 газового котла Бош сигнализирует пользователю о проблемах с температурой нагревательного прибора. Если температурный ограничитель сработал, следует сделать ряд несложных действий для ликвидации неполадки:

  • проверить место присоединения контактов к плате на предмет физических повреждений и химических неполадок (имеется в виду окисление), если нужно – прочистить провода и заново их подсоединить;
  • осмотреть ограничитель температуры теплообменника устройства и убедиться, что жила цела, при необходимости – заменить провод или зачистить его, плотно присоединив обратно;
  • произвести детальный анализ состояния ограничителя дымовых газов, контролирующего их температуру, при оплавлении или разрыве детали – заменить на новую;
  • проверить давление всей системы, при сниженном значении (падении) потребуется заливать воду, пока оно не станет нормальным;
  • запустить систему, чтобы оценить работу насоса (если его заело, следует починить или поменять нагнетательный прибор);
  • проверить предохранители, находящиеся на плате, а также на крышке блока питания;
  • оценить, не поступило ли в котел слишком большое количество воздуха, который при необходимости нужно будет удалить;
  • осмотреть водяной узел системы (при образовании накипи ее нужно тщательно счистить, а теплообменник промыть).

Теплообменник

Ошибка CE

Обслуживание газовых котлов Bosch с появившимся CE-кодом заключается в повышении давления в системе. При переходе указателя на «красную» часть необходимо залить ещё воды, используя кран подпитки. В случае появления ошибки СЕ при нахождении стрелки в зеленой области скорее всего придется менять или ремонтировать манометр. Также неполадка в таком случае может касаться микровыключателя или мембраны.

Ошибка ER22

Ошибка ER22 при работе котлов компании Bosch не возникает, так как этот код предусмотрен для варочных плит этой же торговой марки.

Другие ошибки газовых котлов бош: 11, 23, 50, 70, А2, Е2, С3, С4, Fd, Se

Настенный двухконтурный газовый котел Бош также может выдать некоторые другие варианты кодов:

  • 11 (аналогичен ошибке Е9) – выявляет проблему с температурным режимом котла;
  • 23 – по сути ошибкой не является, а указывает на тип применяемого газового топлива;
  • 50 – говорит об отсутствии пламени для розжига котла;
  • 70 – поломка в дифференциальном реле во время розжига;
  • A2 – значит, что отработанные газы вышли в камеру сгорания, то есть требуется прочистить теплообменник;
  • Е2 – температурный датчик сломан и требует замены (не обязательно звонить в сервис, можно сначала попробовать зачистить провода);
  • С3 – код характерен для настенного котла Бош ZWS 28 3mf и говорит о нахождении в камере сгорания отработанных газов (следует чистить теплообменник);
  • С4 – говорит о незамыкании дифференциального реле давления (нужно снять реле и продуть трубки, которые к нему ведут, при этом щелчок во время установки реле обратно будет обозначать, что ошибка устранена; измерить сопротивление мультиметром и поменять реле при необходимости);
  • FD – котел покажет такой код, если пользователь зажмет кнопку более, чем на полминуты;
  • SE – такое буквенное сочетание можно увидеть, если наполнение теплоносителем (водой) в системе недостаточное.

Чтобы исправить 50-ую ошибку, необходимо :

  • Внимательно осмотреть кабель и его целостность, при необходимости – восстановить защиту;
  • проверить открытие газового крана;
  • определить величину газового давления, если нужно – вызвать газового мастера;
  • проверить электрическое напряжение;
  • прочистить дымоходную трубу;
  • попробовать отрегулировать газ, выставляя разный уровень подачи (попробовать все варианты от минимального к максимальному), а также осмотреть газовое реле и арматуру на предмет повреждений;
  • провести очищающие процедуры с теплообменником.

При поломке дифференциального реле можно осуществить ремонт своими руками. Для начала стоит проверить, действительно ли эта деталь вышла из строя. Чтобы это осуществить, следует проверить сопротивление реле: если значение выше или ниже прописанной в инструкции нормы, узел требуется заменить. Также стоит проверить контакты на предмет прочного механического соединения, убедиться в проходимости дымохода, проверить правильность настройки вентилятора.

Основные неисправности газовых котлов Бош

Среди основных неисправностей описываемых нагревательных систем стоит выделить низкое (упавшее) либо постоянно меняющееся давление, а также невозможность включить агрегат.

Почему падает давление в газовом котле Бош

Падает давление в основном из-за протечки воды в системе отопления. Как поднять давление в таком случае? Для устранения данной неполадки следует посмотреть, нет ли утечки во внешнем контуре, не открыт ли сливной кран, не испорчен ли расширительный бак.

Не включается газовый котел Бош, причины и решение

Как включить газовый котел Бош 2000 или другой похожий агрегат? Чаще всего причиной становится попавший на плату управления конденсат из-за недостаточной гидроизоляции этого узла. Также влага могла попасть внутрь по проводам.

Ещё одной причиной может стать поломка форсунок горелки. Необходимо проверить клапан для газа, вентилятор турбонаддува. При обнаружении неисправности потребуется отремонтировать (по возможности) или заменить поломанные детали.

Если бош-котел не работает только в каком-либо одном режиме, значит, настройка агрегата была произведена неверно. Второй вариант: сломана управляющая плата.

Газовый котел Бош не держит давление

Ошибки котла Бош газ 6000 или другой модели были описаны выше, но стоит остановиться подробнее на проблеме нестабильного давления.

Чтобы разобраться с вопросом постоянно скачущего давления, надо:

  • отключить агрегат, снять верхний ниппель (если при этом полилась вода, бак требуется менять);
  • если воды не было, а вышел только воздух, потребуется спустить теплоноситель из системы, открыв специальный сливной кран (при этом краны под котлом должны быть закрыты);
  • после слива воды подключить насос к ниппелю и накачать давление до параметра, указанного в паспорте изделия);
  • повторить процедуру накачки несколько раз;
  • добавить воду в систему.

Подробнее читайте по ссылке ⇒ Как найти утечку в отопительной системе и способы борьбы с нестабильным давлением

Как запустить самодиагностику

Диагностика у котлов торговой марки «Бош» действует постоянно, так как каждый из датчиков работает в непрерывном режиме. В случае отключения одного из датчиков стоит обратить внимание на состояние агрегата. В момент запуска устройства происходит диагностика всех систем. Этот процесс и является самодиагностикой системы, обеспечивающей функционирование нагревательного прибора.

Таким образом вывод напрашивается сам за себя. Установить причину поломки в большинстве случаев достаточно просто. И прежде, чем обращаться к специалистам стоит попробовать устранить собственными силами, руководствовавшись рекомендациями по устранению неисправностей. Однако стоит помнить, что газовый котел — это источник повышенной опасности. Поэтому если проблемы связаны напрямую с подачей газа, необходимо будет вызвать газовиков.

Неисправности газового котла Bosch: коды ошибок и что делать в конкретной ситуации



Устройство и принцип работы котлов Бош

Самыми востребованными моделями среди линейки котлов Бош являются двухконтурные. Перед ними стоит две задачи: первая — это обогрев помещения до заданной температуры,  вторая — это обеспечение горячей водой для бытовых нужд.

Устройства фирмы Бош, а именно, модели Бош Газ 4000 W и Юнкерс Бош оборудованы двумя независимыми теплообменниками, что позволяет им на отлично выполнять две задачи: подогрев воды и обеспечение тепла в помещении.

В каждой из моделей есть возможность выбрать подходящую вам мощность устройства от 12 до 35 Квт, при выборе учитывается площадь помещения. Что касается нагрева жидкости для хозяйственных нужд, производительность составляет порядка 8-13 литров за минуту.

Плюсы настенного двухконтурного котла:

  • Экономное потребление газа.
  • Несложный монтаж, поскольку имеет достаточно небольшие размеры.
  • Благодаря гидравлической системе и качественным уплотнителям, работает практически без шума, уровень шума не превышает 35 Дб.
  • Неприхотлив в обслуживании, прост в управлении.
  • Нет необходимости в отдельном помещении (котельной).

Котел можно вмонтировать в кухонную стенку

Недостатки:

  • Первые 20-40 секунд после того, как вы включаете кран с горячей водой течет холодная вода.

Более детально рассмотрим, как работает устройство, на примере модели Бош Газ 4000 W ZWA 24.  Когда котел работает в режиме отопления, при помощи газовой горелки тепло передается на первичный теплообменник, который представляет из себя конструкцию из медных трубок и пластинок.

Для того, чтобы они не портились от воздействия высоких температур и воды, их поверхность покрывается защитным слоем. Основной его задачей является передача тепла,  образованного при горении пламени, к системе отопления. Движение воды в системе обеспечивает насос.

Также в  конструкции предусмотрен трехходовый клапан, его задача заключается в предотвращении попадания  воды во вторичный теплообменник. Вторичный теплообменник необходим для нагрева воды для бытовых нужд. Нагретая жидкость для отопительного контура выходит из устройства сквозь подающую отопительную линию, а остывшая жидкость поступает через обратную отопительную магистраль.

Когда котел установлен на нагрев воды для потребления, 3-ходовый клапан закрывает отопительный контур. Подогретая жидкость перетекает из первичного теплообменника во вторичный, а затем вытекает из устройства.

Трехходовый клапан котла Бош

Плюс при использовании разных теплообменников очевиден. При отоплении зачастую используется  простая вода, а она как правило содержит примеси. Когда происходит ее подогрев, примеси начинают образовывать отложения, которые негативно сказываются на теплообменнике, уменьшают его пропускную способность, препятствуют прогреванию воды, сокращают его срок эксплуатации.

А когда жидкость, которая протекает сквозь первичный теплообменник, она находится в замкнутой цепи, не меняет при этом своих химических свойств, минимизирует негативные последствия.

Жидкость, которая протекает сквозь вторичный теплообменник, со временем образовывает  налет, и по истечению времени теплообменник будет нуждаться в замене или чистке. Если неисправность припадет на зимний период, ваш котел сможет бесперебойно работать в режиме отопления, используя первичный радиатор.

Основные коды ошибок

Как любое устройство, газовый котел Bosch тоже иногда выходит из строя и нуждается в ремонте, давайте более детально рассмотрим его возможные неисправности и пути их устранения.

11

Ошибка 11 возможна в устройстве Бош BWC 42, расшифровывается, так же, как ошибка E9, сигнализирует о сработке ограничителя температуры  дымового газа.

Ограничитель температуры дымовых газов

Необходимо выполнить следующее:

  • проверьте на предмет повреждения провода температурного ограничителя дымового газа, если обнаружили разрыв или оплавления, замените;
  • проверьте давление в приборе;
  • выполните проверку ограничителя температуры ;
  • проверьте исправность насоса при его запуске;
  • если в котле скопился воздух, спустите его.

23

Ошибка 23 не является ошибкой, это код появляется при настрройках и указывает на тип используемого природного газа

50

Ошибка 50 появляется на моделях Бош ZWA 24 при отсутствии пламени.

Котел Bosch ZWA 24

Как это исправить:

  • проверьте защитный провод, если он нарушен, исправьте;
  • откройте газовый вентиль до упора;
  • проверьте давление в газовой магистрали, в случае несоответствия номинальному, указанному в паспорте прибора, вызовите газовую службу;
  • проверьте наличие и соответствие подаваемого напряжения ;
  • посмотрите, не забит ли дымоход, очистите в случае необходимости;
  • проверьте регулировку газа на минимум и максимум в газовом блоке, отрегулируйте в соответствии с таблицей в инструкции;
  • прозвоните реле контроля газа, если неисправно, замените его;
  • проверьте работоспособность газовой арматуры, самостоятельно этого делать не стоит, пригласите специалиста;
    Вторичный теплообменник котла Bosch
  • очистите теплообменник от накипи.

70

Ошибка 70 означает неисправность дифференциального реле при розжиге.

Причины и способы ее устранения:

  • неисправность дифференциального реле, можно определить, измерив его сопротивление, при несоответствии номинальным, реле проидется заменить;
  • механическое нарушение контактов и проводов, подходящих к реле, проверьте и подсоедините провода;
  • плохая работа дымохода, он может забиться, очистите дымоход;
  • неправильная настройка или поломка вентилятора, настройте работу вентилятора, если он неисправен, замените.

а2

Ошибка а2 появляется при выходе отработанных дымовых газов на камере сгорания, говорит о засорении теплообменника сажей и гарью. Для устранения очистите теплообменник.

Чистка теплообменника сжатым воздухом



е2

Ошибка е2 — неисправен датчик температуры на подающей линии. Прозвоните датчик на наличие короткого замыкания или обрыва, просмотрите соединяющие провода на нарушение цепи или окисление. Зачистите или соедините провода,в случае неисправности датчика, замените на новый.

е9

Ошибка е9 означает сработку ограничителя температуры.

Причины появления и методы устранения могут быть следующие:

  • проверьте механическое соединение и наличие окисления проводов между платой и датчиком, очистите и соедините провода в случае обнаружения повреждений;
  • падение давления в системе, долейте воду;
  • проверьте сам ограничитель на короткое замыкание или обрыв при помощи мультиметра, подсоединив его концы к датчику, при несоответствии сопротивления замените ограничитель:
  • проверьте работоспособность насоса, возможно, его заклинило, если же он неисправен и ремонт невозможен, замените насос:
    Циркуляционный насос котла Бош
  • проверьте исправность предохранителей, которые находятся на электронной плате, дополнительные предохранители располагаются на  крышке блока управления;
  • котел может быть завоздушен, удалите воздух;
  • проверьте теплообменник, возможно он забился накипью и его пропускная способность уменьшилась. Промойте теплообменник.

еа

Ошибка еа сигнализирует об отсутствии пламени в включенном состоянии.

При появление этого кода следует проверить:

  • открыт ли кран подачи газа, он должен быть открыт до упора;
  • давление газа, если оно не соответствует номинальному, вызовите специалистов для устранения проблемы;
  • напряжение в электросети, если оно недостаточное, следует установить автотрансформатор или стабилизатор напряжения;
  • механическое соединение проводов, проверьте нет ли обрыва или окисления, зачистите или соедините провода;
  • исправность работу дымохода, в случае его загрязнения или засорения, очистите дымоход;
    Коаксиальный дымоход в стене дома
  • наличие копоти на электроде и его положение, не загнулся ли он, очистите электрод и установите его в положение, согласно инструкции к вашему прибору;
  • датчик контроля газа, проверьте мультиметром на короткое замыкание или обрыв, при обнаружении проблемы замените датчик;
  • теплообменник на наличие накипи, очистите теплообменник;
  • исправность газовой арматуры, следует помнить, что такую проверку и замену при необходимости должен делать специалист;
  • неисправность электронной платы, требуется замена.

er

Ошибка er (ер) появляется в случае некорректной работы котла при появлении неисправностей в каком-либо из блоков прибора.

с3

Ошибка с3 появляется на котле Бош ZWЕ в случае появления отработанных газов на камере сгорания. Устранить эту проблему можно, прочистив теплообменник в соответствии с указаниями в инструкции.

с4

При замкнутом состоянии дифференциального реле давления при отключенном вентиляторе появляется ошибка с4.

Дифференциальное реле

При появлении этого кода можно сделать следующее:

  • продуть трубки, идущие от реле, предварительно сняв реле, которое находится в верхней части котла. Если реле щелкнуло, неполадка устранена;
  • измерить при помощи мультиметра сопротивление на обрыв или короткое замыкание, при несоответствующих параметрах, реле нужно менять.

с6

Ошибка с6 означает, что не включается дифференциальное реле при включении вентилятора.

Что делать при появлении этого кода:

  • проверить исправность дымохода, устранить помехи, в коаксиальных дымоходах иногда это может быть лед или иней.
  • посмотрите, нет ли конденсата на трубках, идущих от реле. Просушите трубки при помощи фена.
  • проверьте реле на короткое замыкание или обрыв, при необходимости замените реле.

ce

Ошибка ce является достаточно часто повторяющимся кодом в котлах Бош газ (bosch gaz ) 6000 24 Квт и означает недостаточное давление в контуре отопления.

Котел Бош газ 6000 24 Квт

Недостаток воды в контуре определяется по манометру:

  • если манометр находится в красной зоне, необходимо добавить воду в систему при помощи крана подпитки, который расположен под прибором;
  • если манометр в зеленой зоне, следует поменять датчик давления. В датчике может быть неисправен микровыключатель или мембрана.

f0

Ошибка f0 означает внутреннюю неисправность. При ее появлении нужно проверить надежность соединения клемм и проводов к электронной плате. Если провода не окислены, соединения не разорваны, значит это неисправность самой платы, ее следует заменить.

fd

Ошибка fd появляется, если кнопка была нажата более 30 секунд. Для сброса этого кода нажмите и удерживайте кнопку меньше этого времени.

se

Ошибка se подает сигнал о недостаточном наполнении отопительной системы.

Теплообменник с накипью и после очистки

Что нужно сделать:

  • долейте воду:
  • причиной, почему падает давление, может стать течь или разгерметизация труб отопления. Если трубы горячие, обнаружить неисправность сложно, так как может происходить испарение воды в месте течи. Для определения следует охладить систему, загерметизировать стыки в местах протекания:
  • может быть забит теплообменник накипью, снимите и промойте его, процедура описана в инструкции к котлу.

Другие неисправности

Выше были приведены наиболее частые коды ошибок, давайте рассмотрим и другие возможные неисправности.

Иногда встречаются такие неполадки:

  1. Слышен шум протока воды. Для исправления отрегулируйте частоту вращения насоса в клеммной нише. Также при неотрегулированном насосе возможен слишком длинный интервал разогрева жидкости.
  2. Нагретая жидкость не соответствует установленному температурному режиму, причиной может послужить неподходящий тип газа.
  3. Плохой розжиг. Тут возможно несколько вариантов: недостаточное давление газа (необходимо обратиться в газовую службу); нарушено электроподключение (необходимо проверить элементы электрической цепи); засорение дымоходной системы (проверьте тягу, при ее отсутствии обратитесь за помощью к специалисту).Кроме того, необходимо полностью проверить всю газовую систему, все краны, реле контроля, газовую горелку.

Коды ошибок котлов Bosch



Код ошибки Описание неисправности Bosch WBN 6000 Устранение
A7 Датчик температуры горячей воды неисправен. Проверить наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.
Ad Не опознан температурный датчик бойлера. Проверить температурный датчик бойлера и соединительный провод
C1 Низкая частота вращения вентилятора. Проверить сетевое напряжение.
  Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
C4 Дифференциальное реле давления не открывается при отключенном вентиляторе. Проверить дифференциальное реле давления.
C6 Дифференциальное реле давления не замыкается. Проверить вентилятор и его провод со штекером, заменить при необходимости.
  Проверить дифференциальное реле давления и трубы отвода дымовых газов.
C7 Не работает вентилятор. Проверить вентилятор и его провод со штекером, заменить при необходимости.
CE Недостаточное давление наполнения отопительной системы. Долить воду.
d7 Неисправна газовая арматура Проверить соединительный провод.
  Проверьте газовую арматуру, замените при необходимости.
E2 Неисправен датчик температуры подающей линии (обрыв). Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.
E9 Сработал ограничитель температуры теплообменника. Проверьте наличие повреждений ограничителя температуры теплообменника и его соединительного провода, замените при необходимости.
  Проверьте рабочее давление в отопительной системе.
  Проверьте ограничитель температуры, при необходимости замените.
  Проверьте пуск насоса, при необходимости замените насос.
  Проверить предохранитель, заменить при необходимости.
  Удалите воздух из котла Bosch WBN 6000
  Проверьте водяной контур теплообменника, при необходимости замените.
  Проверьте наличие повреждений ограничителя температуры дымовых газов и его соединительного провода, замените при необходимости.
EA Пламя не обнаружено. Проверьте подсоединение защитного провода.
  Проверьте, открыт ли газовый кран.
  Проверьте подаваемое давление газа, исправьте при необходимости.
  Проверьте подключение к электросети.
  Проверьте электроды с проводами, при необходимости замените.
  Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
  Проверить регулировку газа, исправить при необходимости.
  Для природного газа: проверьте реле контроля потока газа, замените при необходимости.
  При работе с забором воздуха Для горения из помещения Проверьте подачу воздуха в помещение и вентиляционные отверстия.
  Очистите теплообменник.
  Проверьте газовую арматуру, замените при необходимости.
Ссылка на основную публикацию
