Коаксиальный дымоход для газового котла: установка, схемы, размеры и наклон

Выбор дымоотвода для котла – задача непростая, но вполне выполнимая. Любой потребитель желает, как можно дольше пользоваться системой отопления без ремонта. Таким требованиям соответствует приточно-вытяжной метод вывода продуктов горения. Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок службы оборудования.

Двухконтурный метод забора воздуха и отвода продуктов горения эффективнее традиционного

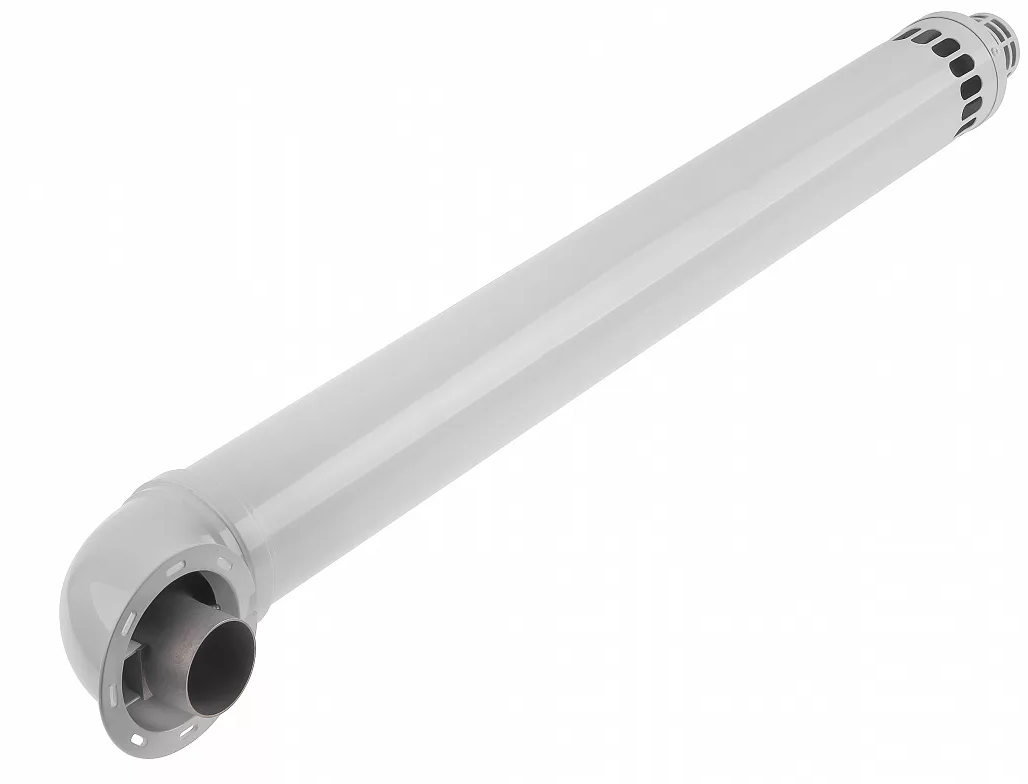

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

  1. Наружное и внутреннее расположение дымохода.
    Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
  2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.
    Утепление дымохода – обязательное действие для северных регионов
  3. Коллективные и индивидуальные системы дымоотвода.
    Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
  4. Горизонтальное и вертикальное размещение.
    Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

Преимущества системы:

  • быстрый монтаж;
  • подходит для любого типа отопительного устройства;
  • хорошие показатели тяги при соблюдении всех правил установки;
  • возможность использования в многоэтажных домах;

Недостатки:

  • при монтаже требуется дополнительное согласование с Санэпиднадзором;
    Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.
  • неправильный монтаж может привести к обледенению оголовка и снижению тяги.
    Заледенение оголовка – следствие неправильной организации дымоотвода

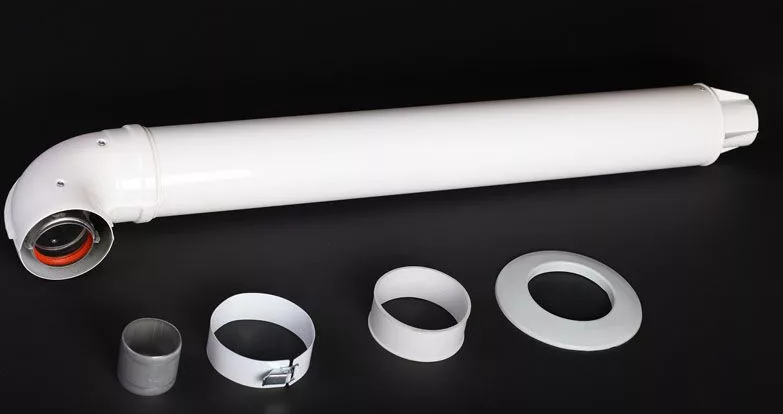

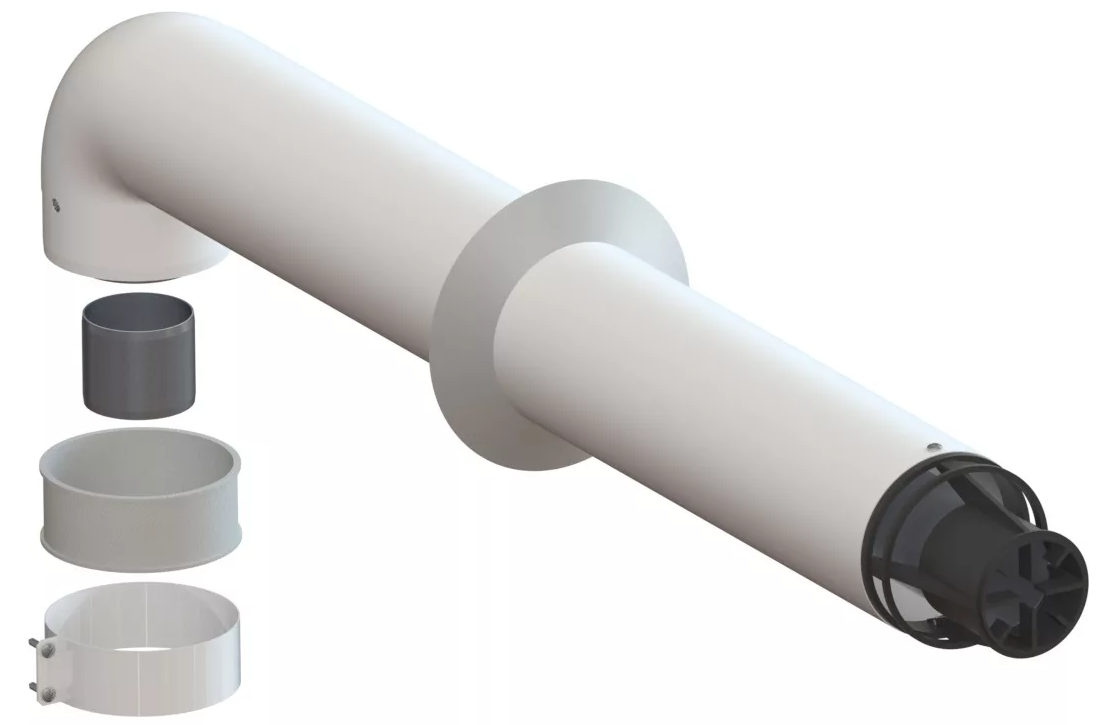

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

  • основного корпуса – прямых труб;
  • декоративных накладок;
  • тройников;
  • уплотнителей;
  • соединительных муфт, которые служат отводами на 90 0 и 45 0 ;
  • арматуры, переходников, комплектующих, хомутов и кронштейнов;
  • смотровых окон;
  • устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

  • рекомендуют делать уклон горизонтального элемента на 3 0 в сторону газового прибора;
  • наибольшая длина от 3 до 5 м;
  • поворотные углы разрешено использовать не более 2 раз;
  • при размещении в кирпичной стене выполняют зазор 1 см;
  • щель закрывают безопасной накладкой;
  • канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
  • для прочистки устанавливают тройник с конденсатосборником;
    Требования к размещению дымоотвода обязательны к выполнению
  • наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

  1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
  2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
  3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
  4. Обязательна установка сужающей диафрагмы.
  5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
  6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
  7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
  8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
  9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
  10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

Сравнение традиционного и двухконтурного метода дымоотвода Работа приточно-вытяжной системы строго регламентирована Горизонтальный метод установки приточно-вытяжного дымоотвода Варианты коллективного размещения дымоотвода для газовой колонки Сборка дымоотвода для традиционной колонки Размеры колена дымохода – важный параметр Простейший пример монтажа дымоотвода под силу даже начинающим строителям Воздушные потоки при работе приточно-вытяжной конструкции

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

В деревянном доме все элементы отопительной системы крепятся на металлический защитный лист

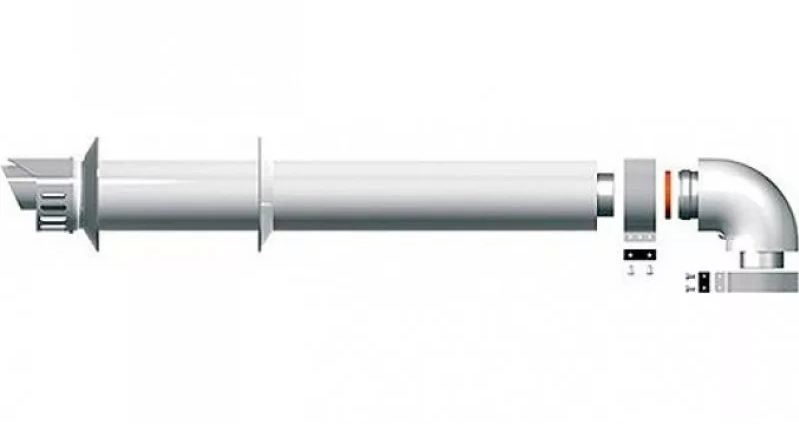

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

  • наличие построек и насаждений вблизи с установкой;
  • наличие дверных и оконных проемов у соседей;
  • близость окон и дверей в здании;
  • расстояние от патрубка до отверстия;
  • количество поворотных элементов;
  • необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Внимание! Специалисты рекомендуют оставлять воздушный зазор между участком кровельного перекрытия и трубой. Однако место выхода тщательно заделать и накрыть плотным кожухом.

Варианты вертикального монтажа трубы наконечника

Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

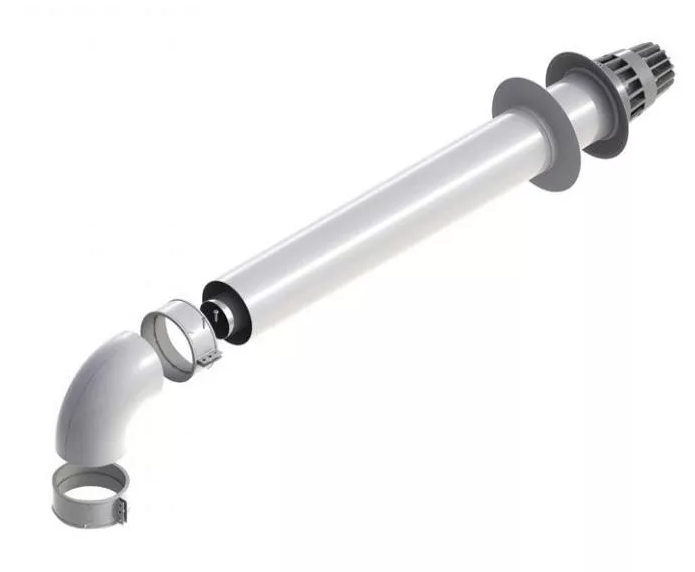

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

  • основу соединяют с выводом из котла;
  • фиксируют нижнюю часть трубы при помощи хомута;
  • крепят элементы;
  • стыки обрабатывают герметиком;
  • проверяют работоспособность конструкции и производят первый запуск.

Внутренняя часть коаксиального дымохода

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

  1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
  2. Собирают коаксиальную систему.
  3. Наружу выводят трубу и проверяют угол наклона.

После завершения процесса монтажа обязательно проверяют герметичность стыков

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

Выбираем двухканальный коаксиальный дымоход для газового котла, советы по монтажу

Все чаще, при изготовлении системы дымоотведения, используется коаксиальный дымоход для газового котла. При условии правильного монтажа, коаксиальная труба справляется сразу с двумя задачами одновременно: отводит продукты сгорания и обеспечивает достаточный приток воздуха для работы отопительного оборудования.

Существует несколько типов дымоходов, отличающихся материалом и конструкцией, а также различными техническими характеристиками.

Коаксиальный дымоход – что это

Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

  • Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.
  • Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.

Принцип работы дымохода следующий:

  • По наружному каналу осуществляется забор воздуха с улицы. Проходя по трубе, воздушные массы нагреваются от внутреннего канала, по которому отводятся продукты сгорания. Воздух поступает в закрытую топочную камеру уже подогретым, что существенно уменьшает расход газа и способствует увеличению КПД оборудования.
    Наружный канал одновременно выступает как система охлаждения, снижая температуру на поверхности наружной трубы. В результате, становится возможной установка коаксиального дымохода в деревянном доме, без значительных работ по обеспечению защиты от возгорания.
  • Внутренний канал служит для отведения продуктов сгорания. Для улучшения характеристик тяги, в некоторых конструкциях вертикальных коаксиальных дымоходов для газовых котлов, используется система утепления. В таких системах, вместо двух каналов используется три, один из которых заполняется базальтовым утеплителем.

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Виды коаксиальных труб дымоудаления

Выбирая коаксиальную трубу под газовое оборудование, следует помнить, что для котлов некоторых марок подойдут только фирменные дымоходы, изготовленные той же компанией, что и сам агрегат. Viessmann, Buderus, Baxi – все эти компании производители изготавливают технику с нестандартными размерами выходных патрубков. Поэтому, оптимальным для изготовления системы дымоотведения, считается использование фирменных комплектующих деталей.

Во всех остальных случаях, выбор в основном сводится к подбору подходящего материала трубы. Конструкция систем изготавливается из алюминия, нержавеющей стали и пластика. В отечественных условиях, наиболее востребованными остаются пластиковые трубы и изделия из нержавейки.

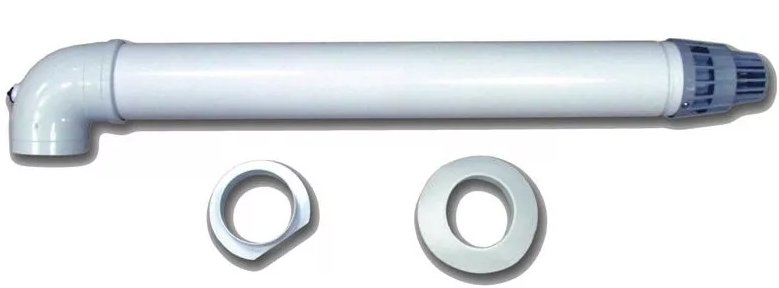

Двухканальные пластиковые дымоходы

Пластиковые дымоходы изготавливаются из специального термоустойчивого материала, выдерживающего максимальную температуру нагрева до 205°С. Трубы подключают к конденсационному оборудованию газового типа. Преимущества пластика:

  1. Небольшой вес.
  2. Низкая стоимость.
  3. Простой монтаж.

В качестве недостатков можно выделить относительно малый срок службы коаксиальных дымоходов из пластика, а также ограничения, связанные с возможностью подключения к обычным газовым котлам. Допускается использование системы только в условиях низкотемпературного режима газоотведения.

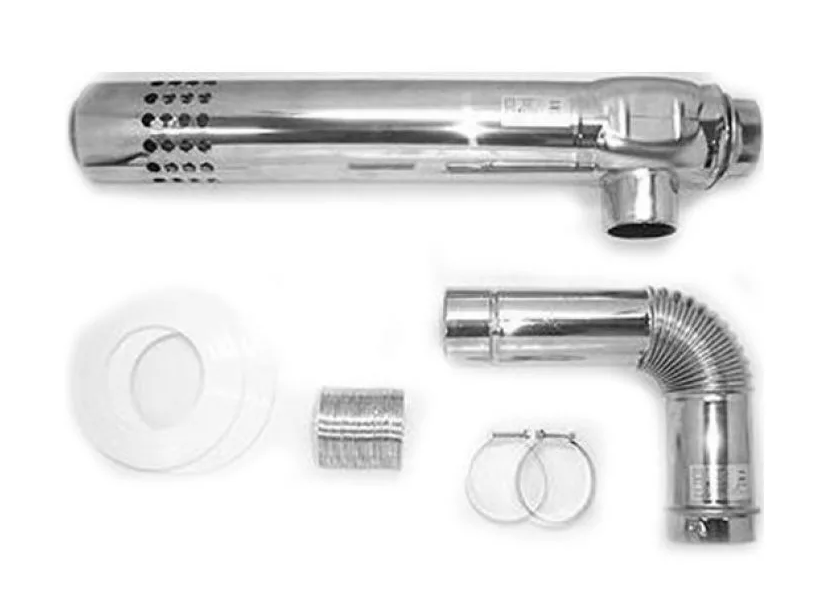

Коаксиальные трубы из нержавейки

Нержавеющая сталь, используемая при изготовлении дымохода, является кислотоустойчивой и выдерживает большую, чем пластиковая труба температуру, до 550°С. Производители предлагают дымоходы двух конструкций:

  • Неутепленные коаксиальные трубы из нержавеющей стали – имеют простую конструкцию. Внутренняя труба кислотоустойчивая. В качестве минусов можно отметить необходимость утепления двухканального дымохода из нержавейки, для снижения объема выпадающего конденсата. В числе преимуществ: длительный срок эксплуатации системы и возможность бытового и промышленного применения.
  • Утепленные коаксиальные трубы из нержавеющей стали – системы, наиболее часто используемые для монтажа коллективного вертикального дымохода. Утепленная конструкция имеет улучшенные аэродинамические свойства. Допускается подключение котлов с принудительной и естественной системой удаления дымовых газов.
    Вертикальная система коаксиального дымохода с забором воздуха не из помещения, монтируется на этапе строительства здания. Расчет коллективной трубы выполняется в проектной организации. Срок эксплуатации дымохода не менее 30 лет.



При выборе коаксиальной трубы, в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330). Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

  • Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
  • Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
    Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
  • Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
    Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
  • Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
  • Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
  • Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
  • Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
  • Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.



Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

  • Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
  • Количество поворотных муфт на участке не должно превышать 2 шт.
  • Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

Вертикальный монтаж дымохода предусматривает два способа подключения:

  • Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания.
    Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330 (СНиП 41-01-2003).
  • Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены.
    В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.



Как правильно установить коаксиальную трубу дымохода

Существуют общие правила и нормы, помогающие установить трубу дымохода таким образом, чтобы избежать дальнейших проблем в эксплуатации. Рекомендации отдельно оговаривают:

  1. Вывод системы через стену.
  2. Подключение к котлу.
  3. Возможность удлинения двухканальной системы.
  4. Защиту от обледенения и ветра.



Вывод дымохода коаксиального типа через стену

Вывести коаксиальную систему дымоотведения через стену, на самом деле достаточно просто. Сложность составляет определение оптимального места, для выполнения данной задачи. Предъявляются требования пожарной безопасности к расположению коаксиального дымохода. Некоторые нормы описаны в СП 60.13330.

  • Рекомендуемый угол наклона горизонтального участка 3° в сторону отопительного прибора. Если установлен конденсатоотводчик, допускается выполнить уклон в другую сторону.
  • Максимальная длина горизонтального участка коаксиальной трубы от 3 до 5 м, в зависимости от технических параметров установленного котла. На всем протяжении дымохода не может использоваться более двух углов.
  • Узел прохода через кирпичную стену делается с зазором в 1 см. Щель не уплотняется негорючим материалом и закрывается специальной накладкой.
  • Узел прохода через деревянную стену расширяется на 5 см, по сравнению с диаметром трубы. В полученный зазор укладывается базальтовый утеплитель. В качестве альтернативы, заделать дыру вокруг коаксиального дымохода в деревянной стене дома, можно специальной огнеупорной монтажной пеной.
  • Устанавливается тройник с конденсатосборником и ревизионным каналом для прочистки.
  • Концентрация отработанных газов при подключении коаксиального дымохода невелика. Но для обеспечения безопасности, рекомендуется, чтобы минимальное расстояние выхода коаксиального дымохода над уровнем земли было не ниже чем в 2 метра от грунта. Так, можно полностью нивелировать незначительную опасность продуктов сгорания газа.

Монтажные работы проводятся в согласии с предоставленной производителем инструкцией.

Как подключить двухканальный дымоход к котлу

Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.

Как удлинить коаксиальную трубу

Не всегда удается установить котел таким образом, чтобы дымоход был не более 1 м. В некоторых случаях потребуется наращивание трубы по длине. Собирается конструкция по принципу «папа-мама». Трубы монтируются по конденсату. Для углов используют поворотные муфты на 45° и 90°.

Герметизировать стыки с помощью силикона запрещается. В переходниках установлены уплотнительные резинки, выдерживающие нагрев до 250°С. Во время монтажа требуется максимально снизить количество поворотов и углов, чтобы обеспечить лучшую тягу. На всей протяженности устанавливают крепежные хомуты.

Как уберечь коаксиальную систему отвода газов от обледенения

Сосульки на оголовке указывают на явные нарушения во время проведения монтажных работ. Как правило, если проектные расчеты и последующая установка выполнены правильно, вероятность обледенения отсутствует.

Можно дополнительно защитить дымоход от образования наледи следующим образом:

  • Антиобледенительная насадка – узел, помогающий устранить проблему замерзания трубы, даже при неправильно выполненном монтаже.
  • Если в конструкции трубы отсутствует конденсатоотводчик, наклон должен быть выполнен в сторону котла, что приведет к стеканию конденсата в тройник и специальный сборник. Когда, несмотря на соблюдение уклонов, на оголовке все равно образуется иней – это указывает на неправильно выполненные расчеты. Если конденсатоотводчик установлен, потребуется защитить кирпич от продуктов сгорания газа, выдвинув оголовок трубы на 50-60 см от стены.

При использовании индивидуальных коаксиальных дымоходов в малоэтажном жилом строительстве, монтаж противообледенительной насадки является обязательным.

Максимальная мощность котла, допустимого для подключения к коаксиальному дымоходу – 40 кВт. Установка оборудования, с большими параметрами производительности, приводит к недостаточной тяге, усиленному продуцированию конденсата и обледенению.

Как защитить двухканальный дымоход от ветра

Задувание котла, наличие обратной тяги недопустимо. Если не защитить систему от ветра и сквозняка, продукты сгорания попадут в помещение, что зачастую приводит к отравлению жильцов угарным газом.

Избежать обратной тяги можно следующим образом:

  • Установка ветрозащиты и диафрагмы.
  • Правильное расположение трубы под окном, относительно дверных проемов и окружающих зданий.

Расстояние от окна, на внешней стороне стены, не менее 1 м. Если расположить дымоход ближе, то при открытии оконного проема будет образовываться сквозняк.

В местности, с сильным и устойчивым ветром, установка ветрозащиты является обязательной, а не рекомендуемой мерой.

Плюсы и минусы коаксиальных систем дымоудаления

Определенные достоинства и недостатки есть у каждой системы дымоотведения, без исключения. Решая, насколько оправдано применение коаксиальной трубы, следует обратить внимание на несколько важных факторов:

  1. Себестоимость конструкции и монтажа.
  2. Преимущества и недостатки.
  3. Тип котла.

Стоимость коаксиального комплекта для дымохода

По сравнению с обычной трубой из нержавейки, коаксиальный дымоход стоит дороже. Стандартный метровый комплект обойдется приблизительно в 3000 руб. Каждый дополнительный метр для удлинения, еще в 1800-2000 руб. Колено и уплотнительная резинка в 1500 и 300 руб. соответственно.

В целом, сборка системы, при условии, что подключение будет выполняться самостоятельно, обойдется от 6 до 10 тыс. руб. Удовольствие не из дешевых. Для некоторых видов газового оборудования, альтернативы установки коаксиальной трубы не существует. К примеру, использовать обычный дымоход для конденсационного котла отопления запрещается.
{banner_downtext}
Некоторые, желая снизить стоимость системы дымоотведения, используют подручные средства. В интернете можно найти видео и статьи о том, как применяют канализационные трубы в качестве дымохода для конденсационного котла, что является опасным и приводит к отравлению жильцов дома угарным газом.

На безопасности лучше не экономить и покупать ту дымоходную трубу, которую рекомендует устанавливать производитель отопительного оборудования.

Преимущества дымохода из коаксиальных труб

Главным достоинством коаксиальной системы дымоотведения является то, что в процессе эксплуатации газового котла, сжигается воздух, взятый не из помещения, а с улицы. В результате, снижаются требования к вентиляции помещения и общей площади комнаты, используемой под котельную.

Существующие нормы разрешают устанавливать котел в непроветриваемом помещении, так как необходимость в вентиляции котельной минимальна. Если сравнить, то котел с закрытой топочной камерой, использует во время работы столько же кислорода из помещения, сколько необходимо для горения одной конфорки газовой плиты.

Основные преимущества коаксиальной трубы от обычного дымохода заключаются в следующем:

  • Скорость монтажа.
  • Возможность применения практически для любого отопительного оборудования.
  • При условии правильного монтажа, хорошие показатели характеристик тяги.
  • Возможность применения для многоквартирных домов.

Учитывая достоинства двухканальных конструкций, не удивительно, что такие системы получили широкое распространение.

Недостатки двухканальных труб

У двухканальных труб есть свои недостатки:

  • Требуется согласование с санэпиднадзором. Во время работы выделяется большое количество токсичного конденсата. Выливать его в землю запрещено. Допускается утилизация в специально отведенных местах.
    На практике, если установить двухканальную конструкцию в частном доме, то все возможные претензии будут сведены к пожеланиям хозяевам дома, от представителей газовой службы, утилизировать конденсат правильным образом. Для коллективных систем придется получить разрешение у санэпиднадзора.
  • Большое количество конденсата. Как не изолируй двухканальную трубу, количество продуцируемого конденсата будет все равно большим. Даже небольшие нарушения во время монтажа, приводят к оледенению выходного отверстия, снижения характеристик тяги и т.п. Устанавливая коаксиальный дымоход, потребуется изолировать трубу от образования конденсата.

Типичные ошибки при монтаже и эксплуатации

Главной ошибкой до сих пор остается самостоятельное подключение трубы человеком, не имеющим специальных навыков. Основной рекомендацией специалистов по монтажу является приглашение для проведения работ лицензированных рабочих, способных выполнить расчеты и смонтировать конструкцию без нарушений.

Как показывает практика, определенные нарушения встречаются чаще других:

  • Неправильный расчет системы – существует прямая зависимость температуры на выходе от длины трубы. Превышение предельных расстояний приводит к охлаждению выходящего дыма настолько, что он не в состоянии нагреть скапливающийся конденсат. В результате, на оголовке образовываются сосульки.
  • Несоблюдение противопожарных норм. Длина горизонтального участка трубы снаружи деревянного здания увеличивается до 60 см. Обязательно делаются противопожарные зазоры.

В качестве отдельного момента можно выделить отсутствие защитных узлов и элементов, которые несколько удорожают себестоимость конструкции, но увеличивают эффективность системы дымоотведения.

Обязательным составляющим вертикальной системы является комплект для слива конденсата, а также клапан для увеличения тяги. Горизонтальным конструкциям необходима ветровая защита, диафрагма, а также модуль антиобледенения.

Правильный расчет и квалифицированное проведение работ, в согласии с существующими СНиП и СП, гарантирует эффективную работу коаксиального дымохода на протяжении всего срока эксплуатации.

Коаксиальный дымоход для газового котла: требования и нюансы при монтаже

Сегодня будем подробно рассматривать коаксиальный отвод дымохода от газового котла, в чем его главная особенность и почему его не стоит использовать для твердотопливных котлов? Об этом и не только предстоит поговорить далее. Кроме того, рассмотрим важные аспекты при выборе дымоходов, какие бывают разновидности и их главные отличия. Помимо этого, будет уделено внимание схеме подключения, а также выбору оптимального варианта монтажа установки, с учетом личных особенностей строения.

Что такое коаксиальный дымоход?

Разобраться с вопросом, что такое коаксиальный дымоход только на первый взгляд просто, а на самом деле это достаточно сложная в плане технологии конструкция. Однако обладая определенными знаниями и правилами установки и монтажа, можно выполнить его монтаж самостоятельно, главное условие – это придерживаться принятых норм и правил.
Если говорить простым языком, то – коаксиальный дымоход для газового котла – это «труба в трубе». Зачастую подобные устройства применяют в закрытых камерах, тепло нагревателях и тому подобное. Главной особенностью подобной конструкции является его техническая простота сборки, ведь каждый элемент представляет собой отдельный пазл, который собирается из нескольких составных блоков. Части вставляются друг в друга и держатся там, за счет заранее предусмотренных производителем перемычек, так называемых «слепых» замков. Они не позволяют деталям напрямую взаимодействовать, нет толчков, движения, соскальзывания частей.

Устройство коаксиального дымохода

Как уже говорилось, устройство коаксиального дымохода состоит из двух труб. То есть, перед нами классические сдвоенные трубы, между стенками которых пространство в несколько сантиметров. Если взять среднюю трубу, то её внутренние плоскости используются для вывода горячих газов, а вот промежуток в несколько сантиметров (зазор) используется для забора свежего воздуха. Это нужно по техническим причинам, чтобы сама горелка надежно функционировала. Таким образом, поступающий воздух уже горячий, за счет подогрева о стенки выводящей трубы. Тем самым, не требуется дополнительная растрата на подогрев приходящего воздуха.

Коаксиальный дымоход состоит из двух труб

Самое интересное в другом, такая конструкция позволяет существенно снизить пожарную опасность. Ведь, выходящий воздух одновременно и нагревает холодный, и в то же время сам остывает. Зачастую, вывод таких дымоходов предусматривают сразу за стенкой от котла.

Подобное устройство играет важную роль еще и в процессе горения. Уже выяснили, что воздух изначально поступает прогретым, а значит, повышается коэффициент тепловой отдачи. Кроме того, такие конструкции позволяют полностью герметизировать котел, тем самым не позволяя газам проникать в здание. Простым языком, полностью локализуется котел.

Кроме того, можно даже полностью изолировать выводящую часть, с помощью воздушной «прослойки», она даст возможность избежать серьезного перегрева стены и в целом перекрытий. Особенно это важно для строений из деревянных материалов или подвластных огню.

Кстати, за счет охлаждения выводящих газов, заметно улучшается общая тяга.

Виды коаксиальных труб

Видов подобных труб не так уже и много, однако, поговорить о них нужно, ведь они подразделяются на несколько классификаций. Первая из них разделяет по утепленному и не утепленному.

Комплект для монтажа

Первый вариант более подходящий для российских условий, его используют зачастую в северных широтах, центральной России, Сибири и Дальнем Востоке. Вторые, не утепленные пользуются спросом в южных краях, где отметки температуры редко опускаются надолго к минусовым значениям.
Кроме того, дымоходы различаются по вариантам установки:

  • Вертикальный коаксиальный канал, дымоход для газового котла. Зачастую такой способ используется только в том случае, когда нет физической возможности вывести трубу напрямую из котла, то есть сбоку здания, либо низкое помещение, рядом находятся окна либо другая постройка.
  • Уже догадались, второй тип – это горизонтальный дымоход. Принцип работы коаксиального дымохода равняется на необходимость обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал имеет ограничения. Как правило, все производители стараются указывать для каждой модели свои параметры, но общепринятым считается «вынос» не более трех метров. Поэтому перед тем как планировать конструкцию, изначально ознакомьтесь с характеристиками конкретной модели.
  • Наклонный дымоход. Подобные варианты можно встретить гораздо реже, чем может показаться. Зачастую, выбор на них падает только в том случае, если нет технической возможности установить полноценный вертикальный либо горизонтальный отвод. Стоит отметить, что у подобных конструкций будет кардинально другой вывод и КПД, в соотношении с другими меньше.

Варианты установки

В зависимости от варианта установки, нужно придерживаться определенных правил, прописанных в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

  • Изначально выбирайте тип вывода, ориентируясь на котел, его сечение, характеристики прописанные производителем, может так получится, что производитель не предусмотрел конкретно такой вывод в конструкции.
  • Для образования и поддержки лучшей тяги, лучше устанавливать вывод немного выше конька. Это правило больше подходит для вертикальных вариантов установки.
  • Нужно очень ответственно подходить к установке, малейшее повреждение или неправильный монтаж, может привести к попаданию отработанных газов, прямиком в помещение.
  • Еще один нюанс, принято полагать, что выводящий канал, должен иметь диаметр больше, чем выход у котла.
  • Источник тепла должен располагаться на полтора метра ниже, от уровня выходящего патрубка. Угол наклона при этом допускается не менее 3 градусов. Такой тип расположения, позволяет обеспечить беспрепятственное «спускание» конденсата в специальный приемник.
  • Также обращайте внимание, что вход канала должен располагаться на уровне не меньше полутора метров.

Преимущества и недостатки

Теперь подробно рассмотрим, какие преимущества имеет газовый котел, оборудованный подобными типами каналов:

  • Полностью исключается возможность попадания газов в жилое помещение, естественно с учетом правильной и квалифицированной работы. В таких трубах предусмотрен принцип локализации камеры горения, трубы с приходящим воздухом и трубы, которая выводит отработанные газы.
  • Подаваемый воздух для камеры, проходит не напрямую в неё, а огибая «кольцо», при движении через которое нагревается, тем самым повышая КПД.
  • Отводящийся дым охлаждается поступающим холодным потоком, за счет чего повышается уровень пожарной безопасности. Подобное преимущество имеет высокое значение для деревянных домов.
  • Больший процент сгорания топлива, в целом повышается уровень экологического соответствия котла.
  • Подобная конструкция имеет меньшие габариты, чем подобные раздельные трубы, что заметно упрощает и сокращает момент монтажа.

Недостатки:

  • Первый недостаток в большей степени относится к вертикальному коаксиальному дымоходу, для которого стоимость, в общем, на 40% превышает классические конструкции. Цена горизонтальных типов, также порядка на 30-35 % дороже.
  • Второй недостаток – это небольшая максимальная длина коаксиального дымохода для газового котла. Как уже говорили, не более трех метров при горизонтальном положении и не более 5-6 метров при вертикальном.
  • Третий минус в том, что подобный тип конструкции, представляющий цилиндр со вставленными каналами, позволяет в большей степени образовываться конденсату. От чего требуется установка специальных приемников, а также в случае необходимости утепления. Утепление позволяет практически избавиться от излишнего конденсата. От конденсата труба будет почти всегда обледеневшая в сильный мороз, поэтому изначально продумайте защиты от этого, утепление либо установка специальных приемников.
Одним из недостатков дымоходов является его обледенение в зимнее время

Схема установки коаксиального дымохода

В этом разделе мы разберем два самых популярных варианта установки. Итак, первый вариант – это установка вертикального коаксиального дымохода в деревянном доме, согласно

СНиПов, следует учитывать такие особенности схемы:

  1. Оголовок следует располагать минимум в двух метрах от грунта.
  2. Нормы, правила установки коаксиального дымохода подразумевают необходимость проделки отверстия под трубу, на 1-2 см больше от сечения. В деревянных стенах перекрытиях, не менее 5 см.
  3. Расстояние от дверей, оконных проемов, вентиляционных заборов, не менее 50 см.
  4. От окон располагающихся непосредственно над трубой, более 1 метра.
  5. От соседних домов, минимум 2 метра.
  6. Непосредственно у выхода из здания, не должно быть деревьев, стен, столбов и тому подобное.
  7. При обустройстве подобных котлов, не разрешается совмещать их для двух разных систем отопления, то есть естественная тяга и принудительная, в таком случае запрещается к объединению.

Позволяется провести канал даже через смежную комнату, но нужно учитывать, что горизонтальная длина коаксиального дымохода в таком случае, не должна превышать 3 метра (при естественной тяге). Не более 5 метров при принудительной тяге.

Схема горизонтальных каналов

Устанавливают коаксиальный дымоход для настенного газового котла и в «лежачем» положении. Есть некоторые особенности конструкции коаксиального дымохода:

  1. Возможность размещения не более 3 метров горизонтального участка.
  2. Количество колен не должно превышать двух.
  3. Расстояние от окна не менее 600 мм.
  4. Расстояние от патрубка до выходного канала, не более 1 метра.
Схема установки горизонтального дымохода

Кроме того, помните важные аспекты, нельзя пользоваться герметиком для стыковки и герметизации. Для этого используйте только специальные резиновые прокладки. Также обращайте внимание на то, что запрещается использовать самодельные адаптеры для подключения к котлу. Элементы коаксиального дымохода должны соответствовать нормам производителей.

Особенности монтажа

Газовые котлы с коаксиальным каналом, дымоходом подразумевают определенные особенности монтажа, которые далее приведем. Итак, коаксиальный дымоход для газового котла, правила установки:

  • Запрещается использовать более двух сгибов.
  • В горизонтальных конструкциях, участок выходящего канала должен обязательно иметь 3 градуса наклона вниз. Если горизонтальный участок наоборот входит к котлу, то наклон делается в обратную сторону. Это требуется для хорошего стекания конденсата.
  • Установка котлов, где предусмотрен монтаж коаксиального дымохода, не требует наличия окон в помещении.
  • Монтаж обязан выполняться таким образом, чтобы в последующий ремонт, не изменялось взаиморасположение котла и трубы.
  • Участки слива конденсата, «колена», переходники, должны быть доступны для осмотра.
  • Запрещено выводить трубы ниже потенциального уровня грунта.
  • От канала до ближайшей стены соседствующего здания, должно быть не менее 8 метров. В некоторых случаях разрешается сокращать расстояние до 2 метров (если есть дефлектор и стена глухая) и до 5 метров, с наличием проемов.
  • Если оголовок выходит на высоте менее 1,8 метра, по нормам нужно устанавливать специальную решетку, которая будет защищать от горячего воздуха.
  • Правильный монтаж коаксиального дымохода включает требования по установке такого типа – вставлять трубы нужно только таким образом, чтобы в последующую секцию была вставлена предыдущая, и наоборот, если движения идет к котлу.
  • Если в местах выхода часто появляются завихрения, сильные потоки ветра, нужно устанавливать специальный заслон. Его установка подразумевается на расстоянии не менее 40 от выходного отверстия.

Для каждого канала, производитель всегда поставляет индивидуальную инструкцию. Обязательно обращайте внимание на это, по возможности сравнивайте её с текущими требованиями текущих СНиПов и правил. В случае разногласий, руководствоваться следует наиболее строгими из них.

В заключение хотелось бы добавить, что подобные дымоходы отлично справляются с задачей сохранения атмосферы внутри помещения в идеальном состоянии, без проникновения отработанных газов, за счет закрытой камеры сгорания. С каждым годом, владельцы загородного жилья, которое только строится или уже давно построено, свое внимание обращают именно на такие системы, как наиболее оптимальные и безопасные.

Для чего нужен коаксиальный дымоход для газового котла: принцип работы и самые популярные марки котельного оборудования

Система отопления современного жилья состоит из разных узлов и деталей. Для подогрева жилья в многоэтажках всё выполняется централизовано городскими службами, а вот для частного дома необходимо установить котельное оборудование и дымоотводящую трубу для вывода угарного газа. В последнее время производители предлагают для этих целей использовать коаксиальный дымоход для газового котла. Редакция Нomius.ru решила разобраться, в чём его особенности и преимущества, а также на продукцию каких производителей стоит обратить внимание.

Установка коаксиального трубопровода на фасаде дома

Что это такое − коаксиальный дымоход для газового котла

Чтобы понять, в чём плюсы и как работает коаксиальная система, нужно разобраться в принципе функционирования котельного оборудования. Процесс горения поддерживается потоком воздуха, который в топочную поступает из помещения. Большая часть кислорода внутри комнаты сжигается, в связи с чем, приходится естественное вентилирование, при этом теряется драгоценное тепло. По такому принципу работали раньше все котлы. В настоящее время производители предложили альтернативный отвод угарного газа с одновременной подачей воздушных потоков через коаксиальную модель. Её конструкция состоит из двух труб:

  • труба с сечением 6−11 см – внутренняя часть;
  • труба сечением 10−16 см – внешняя часть изделия.

Трубы встроены друг в друга, находятся по одной оси и не соприкасаются стенками. Наружная труба необходима для обеспечения притока свежего воздуха, в то время как отработанные массы поднимаются наружу по внутренней. Тяга создаётся благодаря движению воздушных потоков разной температуры. На фото в нашем обзоре представлена конструкция коаксиального дымохода. Благодаря такой конструкции воздушные массы жилого пространства не участвуют в процессах сгорания топлива в котельном оборудовании.

Это важно! Коаксиальные изделия можно устанавливать только на оборудование с закрытыми камерами сгорания.

Схема и принцип работы дойного трубопровода

Предназначение коаксиального дымохода для газового котла

Основное преимущество установки такой трубы – воздух в помещении не пересушивается, следовательно, не понадобится частое проветривание или приобретение дорогостоящих климат-систем. Воздушный поток с улицы, проходя по системе, постепенно нагревается, улучшая процесс горения. Благодаря этому газ сгорает полностью, а это повышает КПД оборудования.

Это следует знать! Подобрать трубу можно к любому оборудованию для отопления. Производители выпускают конструкции разного диаметра и материалов. Кроме того, монтаж коаксиального дымохода газового котла легко выполнить своими руками, а это существенная экономия бюджета.

Принцип циркуляции потоков

Принцип работы коаксиального дымохода

Основное его действие − забор воздушных масс снаружи и вывод продуктов сгорания во время отопления дома, потоки при этом продвигаются по разным каналам. Принцип функционирования следующий:

  • забор воздушных потоков с улицы производится по наружному каналу. Они проходят по трубе и постепенно нагреваются от тепла масс, двигающихся изнутри. В камеру подаётся уже нагретый воздух. Наружная труба выступает как элемент для охлаждения потоков, выходящих из котельного оборудования. Такое изделие можно устанавливать даже в деревянном доме, оно совершенно безопасно;
  • внутренняя труба необходима для вывода продуктов сгорания. Некоторые модели дополнительно утеплены : конструкции изготовлены из трёх каналов, наружный заполнен базальтовым наполнителем.

Установка оборудования в частном доме

Конструктивный состав коаксиальной трубы для газового котла

В состав коаксиальной трубы входят следующие элементы:

  • 2 трубы разных сечений;
  • тройники или поворотные элементы для присоединения;
  • резервуар для сбора конденсата;
  • верхний участок трубы, который предназначен для защиты контуров.

Конструкция коаксиальной трубы

Коаксиальные дымоходы: что это такое, и какие бывают по материалу изготовления

Коаксиальные дымоходы выпускают из нержавейки, пластика и алюминия, который в нашей стране применяется нечасто.

Колено из алюминия для коаксиальной системы

Двухканальные пластиковые дымоходы

Для изготовления двухканальной трубы используют высокопрочную пластмассу, которая выдерживает температуру продуктов сгорания до 205°C. Такие модели стоят недорого, по весу довольно лёгкие, что значительно упрощает их монтаж. К недостаткам можно отнести их недолговечность.

Это следует знать! Коаксиальную трубу из пластика нельзя устанавливать на котлы не конденсационного типа, так как продукты сгорания выходят под более высокой температурой. И, наоборот, обычные дымоходы нельзя подключать к конденсационным котлам.

Пластиковый трубопровод

Коаксиальные трубы из нержавейки

Нержавеющая сталь может выдержать температуру до 550°C, к тому же она кислотоустойчива и имеет большой срок эксплуатации – до 30 лет. Для организации вертикального коаксиального дымохода для газового котла необходимо сделать выход на крышу вдоль фасада. В иных случаях труба на улицу выводится через наружную стену.

Трубопровод из нержавейки

Преимущества и недостатки покупки коаксиальных дымоходов для газового котла

Чтобы покупателю легче было сделать выбор, мы приведём основные достоинства коаксиального дымохода:

  • для поддержания горения кислород поступает извне, а не из помещения;
  • дымоход занимает немного места, что существенно экономит пространство вокруг;
  • организованная система воздушных потоков увеличивает производительность оборудования;
  • дымоход пожаробезопасен;
  • простой монтаж.

Коаксиальный дымоход можно установить на оборудовании, работающем на разных видах топлива: твёрдом, жидком и на газу. Необходимо отметить и некоторые недостатки, чтобы в процессе эксплуатации не возникло неприятных неожиданностей:

  • обмерзание – эксперты считают, что причиной его появления является неправильный теплотехнический расчёт, а не суровый зимний климат;
  • при установке вертикальной конструкции может возникнуть проблема сбора конденсата . Об этом известно производителям, и некоторые модели стали комплектовать со специальным резервуаром.

Обмерзание происходит из-за неправильного монтажа трубопровода

На какие газовые котлы ставят коаксиальную трубу

Конструкцию можно присоединять к конденсационному и турбированному котельному оборудованию. Такая модель коаксиального дымохода подходит и для настенных газовых котлов. Можно подсоединить трубу на оборудование с атмосферной горелкой, только если она изготовлена из нержавеющей стали.

Это следует знать! Коаксиальные дымоходы увеличивают КПД оборудования. Практически все модели можно подключить к двухканальным системам, получен допуск на присоединение труб к одно- и двухконтурным котлам, при этом не играет роли конструкция топочной камеры.

Если возникает вопрос о правомерности установки газового котла напольного с коаксиальным дымоходом, спорные моменты можно уточнить в паспорте на изделие. Существуют модели турбированного конденсационного котельного оборудования, в котором отвод продуктов сгорания производится через один вывод, а забор воздуха – через другой. Для таких систем установка коаксиальной трубы нецелесообразна.

Организация дымохода в напольном оборудовании

Статья по теме:

Как выбрать газовые котлы для отопления частного дома. В публикации мы рассмотрим где установить оборудование, разновидности котлов, особенности монтажа, нюансы выбора стабилизатора напряжения для устройств и рекомендации специалистов.

Лучшие производители коаксиального дымохода

Перед выбором модели необходимо уточнить рекомендации изготовителя котельного оборудования. Сервисные службы могут отказать в гарантийном ремонте устройства, если отводящая труба подобрана неверно. В настоящее время многие производители занимаются изготовлением систем коаксиального типа, важно выбрать именно качественное и надёжное изделие. Рассмотрим наиболее популярные модели известных брендов.

Качественная установка трубопровода безопасна даже для деревянного дома

«Baxi»

Производитель из Италии является крупнейшим в Европе. Он выпускает изделия из полимера и нержавейки. В стандартный комплект входят следующие элементы:

  • 1 м прямой трубы;
  • колено − 90°;
  • защита от ветров в виде насадки;
  • кольца декоративные;
  • при необходимости можно укомплектовать удлинителем.

Он предназначен для отвода потоков через стену во время отопительного периода.

Производитель предоставляет гарантию 1 год, продукция зарекомендовала себя как высококачественная и надёжная, широкий ассортимент позволяет подобрать трубопровод в разной комплектации практически для любого вида котельного оборудования. Для нашего климата лучше купить коаксиальный дымоход для газового котла «Baxi» с утеплением, его конструкция доработана удлинённым уголком и дополнительной утепляющей защитой.

Коаксиальная труба «Baxi»

«Navien»

Южнокорейский производитель представляет конструкции с полным ремкомплектом, который необходим для подключения к котельному оборудованию. Это прекрасное ценовое предложение для такого варианта.

К основным достоинствам можно отнести:

  • длина трубы – 1 м;
  • диаметр наружного отверстия − 10 см, внутреннего – 6 см;
  • для притока воздушных потоков в нижней части конструкции выполнено семь заборных отверстий, что позволяет беспрепятственно производить отбор даже в условиях снегопада или дождя;
  • все резиновые элементы тщательно упакованы, что позволяет сохранять их гибкость.

Из негативных моментов можно отметить:

  • нет защитной сетки на свободном крае трубы, которая выводит горячие газы;
  • трубы изготовлены из тонкого металла.

Конструкция производителя «Navien»

«Viessmann»

Дымоходы из Германии данного производителя признаны лучшими по качеству сборки, их соединения выполнены на винтах с дополнительными прокладками для герметизации. Толщина стенок труб выдерживает небольшие механические удары. В стандартный комплект входят:

  • длина трубы – 1 м;
  • диаметр наружного сечения − 10 см, внутреннего – 6 см;
  • наружная насадка от ветра, которая дополнена вставками и рёбрами жёсткости для предупреждения попадания посторонних предметов внутрь конструкции.

Изделия данного производителя отличаются сравнительно невысокой стоимостью.

Конструкция производителя «Viessmann»

«Buderus»

Изделия производителя «Buderus» рекомендованы для районов с сильными ветрами, препятствующими выводу отработанных продуктов сгорания. Для этого они дополнены насадкой с разделителем, создающим небольшие отверстия для забора воздушных потоков, а для выхода угарного газа есть специальная сеточка. Соединение частей выполнено при помощи винтовых элементов, что придаёт конструкции повышенную прочность. Основные достоинства изделий:

  • высокое качество сборки;
  • дополнительная защита от ветра;
  • тонкая труба усилена на торце косынками из металла;
  • диаметр наружной трубы − 1 м;
  • телескопическая конструкция, которая позволяет изменять длину дымохода в пределах 425−725 мм;
  • для присоединения к котельному оборудованию укомплектованы жаропрочной муфтой.

Из минусов можно отметить, что длина коаксиальной трубы для газового котла «Buderus» в 72,5 см подойдёт не для каждого здания.

Конструкция с ремкомплектом «Viessmann»

«Протерм»

Коаксиальные дымоходы для газового котла «Протерм» выполнены из алюминия и сплавов, благодаря этому устойчивы к химическому и физическому воздействию. Они рекомендованы для монтажа на котельное оборудование «Пантера», «Гепард» и «Тигр». К основным преимуществам можно отнести:

  • все соединения абсолютно герметичны;
  • система безопасна;
  • удобная сборка модульной системы;
  • интересный дизайн.

Дымоход «Протерм»

Ориентация коаксиальной дымоходной трубы при монтаже

Можно установить трубопровод горизонтально или вертикально, во время монтажа необходимо соблюдать следующие нормы:

  • от трубы до земли должно быть расстояние не менее 2 м;
  • расстояние от коаксиального дымохода до окна, дверей, вентканалов по горизонтали и вертикали должно быть не менее 0,5 м;
  • если оконная конструкция находится выше, расстояние до неё должно быть более 1 м;
  • расстояние до сторонних объектов должно быть более 0,5 м;
  • если труба не оборудована сборником для конденсата, следует её установить под небольшим уклоном в пределах 3°−12° по отношению к поверхности земли;
  • нельзя выводить трубу в другое, пусть даже нежилое помещение;
  • расстояние между элементами конструкции и трубами подачи газа должно быть не менее 20 см.

Во время монтажа необходимо придерживаться определённых допусков

Правила установки коаксиального дымохода для газового котла

Выбирать горизонтальный или вертикальный тип конструкции нужно исходя из планировки комнаты, в которой установлено котельное оборудование.

Это важно! Основное правило − между оборудованием и стеновой поверхностью не должно быть посторонних предметов. Расстояние от места подсоединения дымохода к котельному оборудованию до выхода из стены по вертикали должно быть не менее 1,5 м. Монтаж необходимо выполнить с уклоном в 3° для оттока конденсата.

Правила установки коаксиального дымохода следующие:

  1. Сечение трубы должно совпадать с сечением патрубка. Перед установкой необходимо изучить технический паспорт на котельное оборудование, чтобы уточнить соответствие размеров нормам.
  2. Для присоединения деталей используют тройник, колено или просто отрезок трубы. Внутри элемент должен быть полый.
  3. Для герметичности элементов необходимо применять хомуты.
  4. Максимальная длина коаксиального дымохода для газового котла − 3 метра.

Для крепления элементов необходимо использовать хомуты

По какой цене можно купить коаксиальный дымоход для газового котла

Изделия предлагают в специализированных розничных магазинах или торговых центрах. Если есть возможность, рекомендуется приобретать оборудование на сайте производителя или его официальных представителей. Цена изделий будет на 10−20% отличаться от розничной. Также хорошую стоимость предлагают интернет-площадки. Важно при покупке проверить документы, подтверждающие качество и наличие гарантийных обязательств производителя.

Предлагаем обзор средних цен наиболее популярных моделей коаксиального трубопровода.

Изображение Наименование, производитель Сечение труб, длина, мм Средняя цена, руб.
Коаксиальный комплект «BAXI», антиоблединение 60, 100, 1100 4155
Стандартный комплект для котлов «Navien», горизонтальный 60, 100, 1000 3800
«Viessmann» коаксиальный комплект 60/100, антиобледенение 60, 100, 1000 4150
Комплект коаксиального дымохода «Buderus», горизонтальный 60, 100, 800 3310
Горизонтальная система «Протерм S5D-750» 60, 100, 750 4780

Конструкция «Royal Thermo» 60/100 для котлов Protherm

Заключение

Установка коаксиального трубопровода в совокупности с закрытой камерой сгорания котельного оборудования исключает влияние процессов горения на воздухообмен в помещении и повышает производительность оборудования. Такие конструкции с каждым годом приобретают всё большую популярность. Вам не придётся жалеть о том, что выбрали и установили такую модель, ведь для этого не нужно дополнительно проводить сложно выводящие системы.

А вы придерживаетесь такого же мнения и считаете коаксиальный дымоход полезным элементом для отвода продуктов горения с одновременной подачей воздуха? Свои вопросы по данной статье вы можете задать в комментариях, наша команда с удовольствием на них ответит.

Нормы установки коаксиального дымохода: основные требования к монтажу

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений
Фото из
Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома, нет необходимости устанавливать 5 м вертикальной дымовой трубы
Сборку дымохода коаксиального типа можно провести собственными руками, по стоимости это наиболее дешевый способ устройства дымовой трубы
Круглые в сечении и гладкие внутри коаксиальные трубы лучше всех выводят дымовые образования котлов и печей на твердом и жидком топливе, считаются идеальными для работы с газовым оборудованием
Кроме горизонтальных схем установки коаксиальных труб активно применяются вертикальные, потому что при эксплуатации не сжигается кислород в помещении
Монтаж дымохода следует выполнять в соответствии с инструкцией изготовителя. К примеру, в сторону оголовка трубы должен соблюдаться уклон в 1 см на 1 м, чтобы назад не стекал конденсат
Коаксиальные системы выпускают в утепленном варианте и в модификациях без утепления. При использовании утепленных элементов дымоход можно вывести над кровлей и проложить большую часть трубы параллельно фасаду
Длину горизонтальной части системы ограничивают указания производителя. Обычно она не может превышать 3 — 4 м
Из-за сбрасываемого в атмосферу дыма коаксиальный дымоход нельзя устанавливать ближе чем на 1 м под окнами. Исключение — вентиляционные окна фронтонов
Коаксиальный дымоход на бревенчатом фронтоне
Доступный по цене и схеме реализации вариант
Установка в паре с оборудованием любого типа
Вертикальные варианты коаксиальных конструкций
Ошибки в установке горизонтальной трубы
Утепленные модификации труб
Длина горизонтальных участков
Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла, потому что не придется устанавливать систему принудительной вентиляции. Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

  • расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
  • труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
  • такое же расстояние до этих объектов следует выдержать и по вертикали;
  • если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
  • свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т.е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
  • если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
  • размер такого уклона может варьироваться в пределах 3-12 градусов;
  • не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
  • расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

  • собственно трубы дымохода;
  • переходник для соединения котла с дымоходной конструкцией;
  • колено, тройник и т.п.;
  • обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и высокотемпературный герметик. Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и устройство котла, чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и жестко фиксируют хомутами. Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений
Фото из
Для того чтобы скрыть прокладку внутренней части коаксиальной трубы, сооружается короб из гипсокартона. Для его монтажа устанавливаются направляющие CD
Перед зашивкой каркаса зазоры в отверстие, через которое коаксиальная труба выходит на улицу, следует запенить монтажной пеной. Раствор не применяют, т.к. труба при работе слегка вибрирует
Сначала зашивают часть каркаса, прилегающую к стене, которая маскирует основание конструкции
Устанавливают внешнюю часть гипсокартонного короба непосредственно над трубой. Швы и точки крепления обрабатывают грунтом перед отделкой стены
Шаг 1: Устройство каркаса для масировки
Шаг 2: Запенивание отверстия в проходе через стену
Шаг 3: Зашивка нижнего яруса каркаса
Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода – естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента – сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при установке традиционной трубы, используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена хорошая вентиляция, то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке.

Коаксиальные дымоходы для газовых котлов: конструктивные особенности, разновидности и этапы установки

На сегодняшний день коаксиальные котлы приобрели большую популярность у владельцев газовых котлов. Данный прибор позволяет решить довольно острую проблему потери тепла, которая возникает при использовании стандартных дымоходных систем. Также такой дымоход способен обеспечить хороший приток воздуха в отопительное оборудование. Поэтому коаксиальный дымоход является эффективным и целесообразным устройством для отведения продуктов сгорания котла.

Устройство и предназначение

Такой дымоход представляет собой две трубы, имеющие разные диаметры. Она из труб, которая поменьше, вставляется в другую, чтобы между ними был зазор в несколько сантиметров. Такое устройство дымоходной системы позволяет и выводить продукты сгорания, и одновременно набирать нужное количество воздуха с улицы. То есть обеспечивается постоянная циркуляция. Также в конструкции коаксиальных систем используется «колено», которое является переходным элементом, и хомут, который надежно скрепляет все части конструкции.

Также стоит выделить два основных вида систем в зависимости от особенностей конструкции, в которых можно устанавливать такие дымоходы:

  1. Коллективные системы. Такие виды дымоходов устанавливаются в процессе строительства больших высотных зданий.
  2. Индивидуальные системы. Данный вид систем применяется для установки в частных домах, где используется один отопительный прибор.

Принцип работы

Труба, которая имеет больший объем, предназначена для набора воздуха из внешней среды дома. Труба, которая поменьше, используется для выведения продуктов сгорания. Большим плюсом такого устройства является то, что воздух, поступающий по внешней трубе, уже нагревается от внутренней трубы, которая выводит отходы. То есть в котёл поступает уже нагретый до определенной температуры воздух, а это снижает расходы газа в котле. Благодаря такой системе повышается производительность и КПД газового оборудования для обогрева.

Также более широкая служит своеобразной охладительной системой для внутренней, благодаря чему конструкция не нагревается, тем самым снижается уровень пожароопасности.

Плюсы и минусы

Данные виды дымоходов имеют свои положительные и отрицательные стороны.

Среди основных преимуществ коаксиальных систем следует отметить следующие:

  • Не предъявляется больших требований к вентиляции помещения. Это объясняется тем, что данный вид набирает воздух не из помещения, а с улицы.
  • Простота и высокая скорость работ по монтажу.
  • Данные виды дымоходов можно использовать не только для настенных газовых котлов.
  • Использование как в частных, так и в многоэтажных домах.

Среди недостатков можно выделить два основных минуса:

  • Работа такого дымохода подразумевает выделение конденсата. Он довольно токсичен, поэтому при монтаже необходима тщательная изоляция труб. Даже небольшие погрешности в изоляции могут привести к неприятным последствиям.
  • Второй минус напрямую следует из первого. Так как в таких дымоходных системах выделяются токсичные конденсаты, то при установке в коллективной системе отопления потребуется комплект разрешительных документов от соответствующих органов.

Виды

По своему расположению коаксиальные системы подразделяются на внутренние и внешние. Внутренние системы более сложны, потому для их использования необходимы специальные шахты, отделенные от помещений. Такой вид дымоходов применяется нечасто. Наружные системы являются стандартными и просты в монтаже.

В зависимости от типа вывода выделяют горизонтальные и вертикальные системы. Горизонтальные являются более сложными. Для установки такого варианта дымоотвода необходимо учитывать характеристики постройки. Стоит помнить, что максимальная длина трубы коаксиального горизонтального дымохода не должна быть больше 5 метров. Для вертикальных систем используется два варианта подключения. Это может быть каскадный тип подключения или индивидуальный. Каскадная система используется в многоэтажных домах, где присутствует несколько систем отопления. Соответственно, индивидуальная система применяется в частных одно- и двухэтажных домах.

Здесь так же стоит учитывать то, какая длина у трубы, чтобы рассчитать, какая нагрузка будет приходиться на стену дома.

Также по использованным материалам выделяют дымоходы из нержавеющей стали и пластиковые котлы:

  • Системы из нержавейки способны выдержать куда большие температурные нагрузки, в отличие от пластиковых. Также трубы из нержавейки имеют высокий уровень устойчивости к кислотам. В целом, дымоходы из нержавейки очень надежны и имеют длительный срок эксплуатации. Также они могут быть как утепленными, так и без утеплителя.
  • Главным плюсом пластиковых систем является их невысокая стоимость. Также такие трубы имеют небольшой вес, что облегчает процесс монтажа. Да и в целом монтаж такой системы довольно прост. Срок службы пластиковых систем ниже, чем у конструкций из нержавейки, к тому же и использовать пластик в котлах, где температура высокая, нецелесообразно.

Нормативная база

Для установки коаксиальных дымоходов предъявляются законодательные требования и необходимы определенные разрешения. Государством установлены нормативы в соответствии с СНиП 2.04.08-87 и 2.04.05-91, в которых оговариваются правила установки дымоходов.

В частности, в этих актах указано, что при установлении коаксиального дымохода в коллективной отопительной системе необходимо получить специальное разрешение газовой службы. Также в коллективных системах предусмотрена минимальная длина до окон и дверей, составляющая около полуметра. На фасаде здания дымоход должен располагаться не менее чем в двух метрах от земли.

В соответствии с противопожарной безопасностью оговаривается, что зазор между деревянными стенами дома и трубой дымохода должен быть не меньше 5 см. В кирпичных стенах отверстие для трубы должно быть на один сантиметр больше диаметра самой трубы.

Также нормативные акты указывают на то, что в непосредственной близости от дымохода не должно быть никаких препятствий. Такой вариант конструкции не должен выходить из более чем на 30 см.

Схема горизонтального коаксиального дымохода представлена ниже.

Наклон горизонтального дымохода по отношению к котлу должен составлять примерно 3 градуса. При индивидуальной установке дымохода в частном доме максимальная длина по документам не должна быть больше 7 метров.

Монтаж

При осуществлении монтажа коаксиальной системы своими руками необходимо сделать ряд подготовительных работ. В частности, стоит провести тщательный расчет размеров, подготовить отверстия в стене и предусмотреть небольшой уклон трубы. Наклон в 2-3 градуса позволит образовавшемуся конденсату стекать. Далее необходимо вывести дымоход через стену дома. Это довольно просто, главное – соблюдать все требования нормативных документов.

Затем можно переходить к установке коаксиального оборудования к котлу. Для этого необходимо использовать специальный соединительный адаптер. Затем устанавливается тройник со сборником конденсата, после чего конструкция дымохода выводится через стену.

В некоторых случаях при монтаже необходимо увеличить длину трубы коаксиального дымохода. Для этого используются поворотные муфты, которыми скрепляются стыки между трубами. Стоит отметить, что не рекомендуется осуществлять герметизацию труб силиконом. Он может не выдержать высоких температур. Так же рекомендуется максимально снизить количество поворотов трубы, чтобы тяга конструкции была выше.

Многие пользователи данного вида дымоходов сталкиваются с проблемой обледенения выведенной трубы. Если это случилось и на трубе присутствует лёд, то скорее всего, монтаж системы был проведен неправильно. Для избежания появления сосулек на трубе можно применить специальную насадку. Такой антиобледенительный прибор устранит проблему появления льда на трубе. В частности, при использовании такого вида дымоходов в коллективных системах использование насадки является обязательным пунктом.

Также при появлении льда на трубе можно увеличить её наклон для полного стекания конденсата в сторону котла.

Для защиты трубы от ветреных задуваний необходимо заранее рассчитать, где будет установлен дымоход. Здесь необходимо учитывать конструкцию здания. Также для этого применяется специальная ветрозащита и диафрагма.

Если нет уверенности в собственных силах, то стоит обратиться к специалистам, которые помогут правильно установить коаксиальный дымоход. Иначе можно допустить грубые просчеты, из-за которых система будет работать неэффективно.

Среди самых распространенных ошибок во время монтажа стоит выделить следующие:

  • Грубые погрешности при расчете. Осуществлять замеры и расчеты необходимо строго по установленным нормативно-правовым актам.
  • Нарушение норм пожарной безопасности. Для таких систем обязательно должны быть предусмотрены зазоры, снижающие уровень пожароопасности. При невыполнении таких требований последствия могут быть весьма плачевными.
  • Неправильное подключение к отопительному оборудованию.
  • Ошибка в выборе материала. Выше говорилось о том, что системы дымохода могут быть выполнены из нержавейки или из пластика. При выборе следует учитывать индивидуальные особенности системы отопления, чтобы материал мог выдержать необходимые температуры.

Советы и рекомендации

При выборе коаксиального дымохода следует обратить внимание на производителя. На рынке существуют определенные бренды, которые зарекомендовали себя с лучшей стороны, производя высококачественную и надежную продукцию.

Среди таких фирм можно выделить следующие:

  • Navien. Это корейский производитель, который представляет на рынке удобные и качественные дымоходы по приемлемым ценам. Компания производит коаксиальные дымоходы для котлов невысокой мощности.
  • Baxi. Данная фирма уже длительное время занимается производством и поставкой коаксиальных дымоходов на мировой рынок. В основном, данный производитель специализируется на производстве дымоходов из нержавеющей стали для газовых видов отопительных систем. В составе продукции этой фирмы присутствуют полимеры лучшего качества и сталь высокой прочности.
  • Valliant. Данная немецкая компания занимается производством отопительного оборудования, а также коаксиальных дымоходов. Это продукция отличается длительным сроком эксплуатации, стильным внешним видом и простотой в уходе. Часто ко многим котлам данного производителя идёт в дополнение и коаксиальная система дымоотведения.

Монтаж труб дымохода следует производить аккуратно. Выше упоминалось о том, что в таких системах образуется токсичный конденса, поэтому нарушение герметичности труб может привести к негативным последствиям.

Крайне важно в точности ознакомиться с установленными нормативами. Погрешности могут привести к неэффективной работе устройства. При необходимости можно осуществить дополнительное утепление труб. Правда, для коаксиальных дымоходов это делается крайне редко.

Обычно дымоходы данного типа не требуют прочистки. Это установлено нормами. В крайне редких случаях трубу дымохода можно и дополнительно прочистить.

Итак, коаксиальный дымоход на сегодняшний день является актуальным устройством. Данная конструкция увеличивает эффективность работы котлов, не требует больших усилий при эксплуатации, а монтаж такой системы вполне реально осуществить своими руками.

Более подробно об устройстве коаксиального дымохода расскажет следующее видео.

Стабилизируем процесс горения — коаксиальный дымоход для газового котла: варианты использования и назначение

Чтобы поддерживать процесс горения, отопительная система дома нуждается в постоянном снабжении печи кислородом. Нередко его забор осуществляется непосредственно из комнаты, в которой установлен отопительный прибор. Это значительно ухудшает характеристики воздуха в помещении. Приходится проветривать комнату, «выпуская» тепло наружу. Исправить ситуацию помогает коаксиальный дымоход для газового котла, с особенностями и принципом работы которого предлагаем разобраться ниже.

Количество кислорода под контролем

Коаксиальный дымоход для газового котла – что это такое

Чтобы лучше понимать принцип работы подобной конструкции, стоит разобраться с тем, что такое коаксиальный дымоход для газового котла. Это позволит сделать более осознанный выбор подходящего варианта для своего дома.

Что такое, стоит узнать заранее

Коаксиальный дымоход – что это?

Разберёмся с особенностями коаксиального дымохода. Что это такое, можно понять, если представить две трубы разного диаметра. Меньшая находится внутри большей и соосна с ней. Зазор между стенками труб составляет всего несколько сантиметров.

В зависимости от места установки могут быть:

  • коллективными. Для изготовления требуются заводские условия. Монтируются во время строительства. Всегда с теплоизоляционным слоем;
  • индивидуальными. Для бытового использования. Могут использоваться для обслуживания только одного газового котла.

Бытовые подключаются к одному котлу

Функциональное назначение коаксиального дымохода для газового котла

Подобные системы выполняют сразу две функции:

  • отводят образовавшиеся продукты горения за пределы помещения;
  • обеспечивают поступление внутрь камеры сгорания кислорода, поддерживающего процесс.

Максимальная длина коаксиального дымохода для газового котла обычно не превышает 2 м. Такой размер обеспечивает эффективную тягу. Газ сгорает равномерно. Увеличение длины может спровоцировать появление завихрений, затрудняющих отвод продуктов горения и подвод воздуха с улицы. Для некоторых современных моделей указанный линейный размер может быть намного больше. Необходимая информация приводится в инструкции по эксплуатации. Система монтируется таким образом, чтобы отвод продуктов горения осуществлялся через стену. Потолок и крышу задействуют крайне редко.

Труба выводится через стену

Коаксиальный дымоход для газового котла: принцип работы

Для поддержания процесса горения требуется забор воздуха с улицы. Его подача внутрь помещения производится по внешней магистрали (зазору между трубами). По мере продвижения по трубе он постепенно прогревается. Подача в топку подогретого воздуха способствует уменьшению расхода газа. Дым из помещения выводится по внутреннему каналу.

Принцип работа коаксиального трубопровода

Конструктивный состав коаксиальной трубы для газового котла

Комплект коаксиального дымохода предполагает наличие определённых элементов:

  • внутренней и наружной трубы, благодаря которым осуществляется непосредственное формирование системы. Диаметр внешней трубы обычно не превышает 125 мм, внутренней– 80 мм;
  • тройника или адаптера, используемого в качестве соединительной детали. Благодаря их наличию к газовому котлу могут быть подсоединены прямые части конструкции;
  • ёмкости, в которой скапливается конденсат;
  • колена, благодаря которому конструкция может обслуживаться в процессе эксплуатации;
  • уплотнительных элементов.

К перечисленным элементам может быть дополнительно добавлены:

  • гофрированная труба, упрощающая выполнение монтажных работ;
  • накладка, используемая для декора места входа трубы в стену;
  • фланец, обеспечивающий настенную прокладку труб.

Внимание! Для изготовления металлических элементов коаксиальная труба для газового котла должная использоваться нержавеющая сталь, способная выдержать воздействие кислот при повышенной температуре.

Состав конструкции

Виды коаксиальных труб дымоудаления по материалу изготовления

При выборе подходящего варианта следует помнить, что коаксиальные дымоходы для настенных газовых котлов могут изготавливаться из различных материалов. Это влияет на долговечность и прочностные характеристики. Для изготовления может использоваться сплав алюминия, сталь, пластик. Наибольшее распространение получили изделия, изготовленные из пластика и нержавейки. Остановимся на них более подробно.

Двухканальные пластиковые дымоходы

Для производства используется термоустойчивый пластик специального назначения, способный сохранить свои эксплуатационные характеристики при температуре +205°С. К основным достоинствам пластиковых дымоходов стоит отнести:

  • доступность. Пластиковый дымоход обойдётся намного дешевле металлических аналогов;
  • небольшая масса;
  • простота выполнения монтажных работ.

К недостаткам стоит отнести небольшой срок службы и невозможность подключения к обычному газовому оборудованию. Пластиковые системы имеют ограничения по максимальной температуре нагрева газов.

Пластиковые модели доступны, но служат мало

Коаксиальные трубы из нержавейки

Изделия из нержавейки имеют более высокие эксплуатационные характеристики. Будучи кислотоустойчивой, такая сталь способна сохранить свои свойства при температуре до +550°С. В каталогах производителей можно найти:

  • неутеплённые конструкции с внутренней трубой кислотоустойчивого сплава.При эксплуатации данной системы образуется конденсат. Для его уменьшения может потребоваться дополнительное утепление. Могут бытовыми и промышленными;
  • утеплённые. Используются для устройства систем коллективного пользования. Наличие утепления существенно увеличивает аэродинамические характеристики системы. Могут подключаться к котлам с естественной и принудительной системой дымоудаления.

Внимание! Дымоход из нержавеющей стали способен прослужить минимум 30 лет.

Система из нержавейки имеет длительный срок службы

Преимущества и недостатки коаксиальных дымоходов

К основным достоинствам следует отнести:

  • локализацию процесса горения. Конструктивное исполнение исключает забор воздуха из помещения. Продукты горения отводятся за пределы дома;
  • прогрев подаваемого внутрь газового котла воздуха до определённой температуры, что способствует увеличению КПД процесса;
  • охлаждение продуктов горения наружным воздухом, что способствует повышению уровня безопасности при эксплуатации системы отопления. Для деревянных строений данное преимущество имеет важное значение;
  • повышение процентного количества сгораемого топлива, что способствует улучшению экологической ситуации;
  • более компактные размеры, по сравнению с системой, включающей отдельные трубы для подвода воздуха и отвода продуктов горения.

Основной недостаток – повышенная стоимость. За коаксиальный трубопровод придётся заплатить почти в 1,5 раза дороже, чем за систему, включающую раздельные трубы. Конструктивные особенности системы провоцируют появление в воздухоподводящем канале конденсата. Зимой это провоцирует обледенение канала. Данный недостаток устраняется путём включения в состав системы элемента для слива конденсата. Может также потребоваться утепление, увеличивающее стоимость трубопровода.

Существует риск обледенения

На какие газовые котлы ставят коаксиальную трубу

Коаксиальный дымоход приобретают, если предстоит установить оборудование с принудительной тягой. В состав отопительного котла должен входить вентилятор, предназначенный для выброса продуктов горения. Т.е. оборудование должно быть турбированным. Такое устройство позволяет стабилизировать процесс горения в закрытой камере. При монтаже дымохода для конденсационного котла следует добиться высокой герметичности стыковых соединений.

Котёл должен быть турбированным

Лучшие производители коаксиального дымохода

При выборе подходящей модели, кроме характеристик, стоит обращать внимание на компанию производителя. Под известными товарными знаками выпускаются коаксиальные дымоходы, к качеству которых нет никаких претензий. Предлагаем познакомиться с наиболее популярными товарными знаками и их отличительными особенностями.

Выбрать подходящий вариант бывает сложно

Коаксиальный дымоход Navien

Продукция корейской компании, наилучшим образом зарекомендовавшая себя на отечественном рынке. Несложно подобрать коаксиальный дымоход Navien для оборудования любого типа, мощность которого не превышает 75 кВт. Отличаясь высоким качеством, изделия, выпущенные под данным товарным знаком, имеют приемлемую для большинства покупателей стоимость.

Для котла Navien стоит выбрать комплектующие такой же марки

Коаксиальный дымоход для газового котла Baxi

В каталогах компании представлены изделия, изготовленные из высокопрочного полимера и нержавеющей стали. В состав стандартного комплекта поставки входит метровая труба, колено в 90°, насадка, обеспечивающая необходимый уровень защиты от ветра, и декоративные кольца. Если коаксиальный дымоход для газового котла Baxi имеет длину менее метра, на воздуховод котла устанавливается сужающая диафрагма. С её помощью удаётся компенсировать тягу. Отсутствие диафрагмы снизит КПД газового котла из-за поступления в камеру сгорания большего объёма воздуха, чем требуется.

Прежде чем купить коаксиальный дымоход для газового котла Бакси, следует определиться с его типоразмером. Производитель предлагает пластиковые изделия, которые могут монтироваться в южных и северных регионах. Удлинённая конструкция и наличие специальной защитной конструкции позволяет обеспечить бесперебойную работу системы отопления при -50°C.

Baxi – неизменно высокое качество изготовления

Почему стоит купить коаксиальный дымоход для газового котла Протерм

При проектировании отопительной системы желательно приобретать оборудование одного и того же производителя. Стоит купить коаксиальный дымоход для газового котла Протерм, если приобретается котёл, выпущенный под таким же товарным знаком. Изготавливаемые в Словакии изделия отличаются высоким качеством и длительным сроком службы.

Протерм – в комплект поставки входит всё необходимое

Коаксиальный дымоход Vaillant

При выборе газового котла Vaillant стоит обязательно приобрести дымоход этого же производителя. Соответствие присоединительных размеров позволит обеспечить стабильность работы системы в течение длительного времени. Входят в комплект поставки отопительного оборудования и продаются отдельно.

Коаксиальный комплект Vaillant

Кроме перечисленных, можно рассмотреть возможность приобретения продукции других производителей при наличии положительных отзывов.

Отзыв о дымоходе Royal Thermo:

Подробнее на ForumHouse:

Отзыв о дымоходе Ferrum:

Подробнее на Отзовик:

Отзыв о коаксиальном дымоходе:

Подробнее на ForumHouse:

Статья по теме:

Качественные и по правилам установленные дымоходы для газового котла в частном доме являются важной составляющей эффективной системы отопления. В статье мы поговорим о том, как правильно обустроить оборудования с учетом установленных нормативов и требований, чтобы не пришлось переделывать дымоход.

Ориентация коаксиальной дымоходной трубы при монтаже

Ориентация трубы осуществляется с учётом особенностей здания. Ориентация может быть:

  • горизонтальной. Позволяет обеспечить принудительную вентиляцию котла. Получила наибольшее распространение. Для горизонтального выхода трубы выбирается место на стене. При этом обязательно учитываются требования по минимальному расстоянию от коаксиального дымохода до окон соседнего дома;
  • вертикальной. Применяется при невозможности реализации первого типа.

Варианты вывода трубы

При вертикальном монтаже возможны два варианта подключения:

  • каскадное, реализуемое для коллективных дымоходов с одновременным подключением нескольких газовых котлов. Дымоход может располагаться внутри и за пределами здания;
  • индивидуальное. Вертикальный коаксиальный дымоход для газового котла используется для отвода продуктов горения на высоту до 7 м. Может быть реализован в одно- и двухэтажных зданиях.

Фото коаксиальных дымоходов представлены ниже.

Правила установки коаксиального дымохода для газового котла

Чтобы избежать сложностей в процессе эксплуатации, следует соблюдать правила установки коаксиального дымохода для газового котла. Внимание заслуживает:

  • порядок вывода конструкции через стену;
  • особенности подключения к газовому котлу;
  • возможность увеличения длины конструкции во время последующей эксплуатации;
  • наличие системы защиты от ветра и обледенения.

Высота трубы зависит от конструктивных особенностей котла. Для напольного газового котла с коаксиальным дымоходом выбирается труба длиной минимум метр. Для настенных моделей минимальная высота составляет полметра. Нельзя напрямую выводить выходной патрубок на улицу.

Протяжённость горизонтального участка также ограничивается конструктивными особенностями оборудования и, как правило, составляет 3–5 м в зависимости от модели котла. Обязательно предусматривается уклон к наружной стене, чтобы обеспечить сток конденсата. Удлинить трубу можно с помощью специальной соединительной муфты, имеющей термоустойчивые уплотнители. Отверстие, через которое дымоход выводится наружу, должно располагаться на высоте минимум 2 м от земли и 1,5 м от котла. От окна, двери и любого другого проёма следует отступить полметра.

Комментарий
Сергей Харитонов
Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Не стоит располагать коаксиальный дымоход под окном. При отсутствии других вариантов между ними расстояние должно быть минимум метр».

Зная перечисленные правила, можно выполнить монтаж коаксиального дымохода газового котла своими руками.

Установлены требования по расстоянию

По какой цене купить коаксиальный дымоход для газового котла

Прежде чем купить коаксиальный дымоход для газового котла, стоит обязательно определиться с требуемыми характеристиками и произвести анализ имеющихся предложений. Это позволит стать обладателем качественного изделия по приемлемой цене. Со средней стоимостью наиболее популярных моделей можно ознакомиться ниже.

При одинаковых характеристиках стоимость может отличаться

Статья по теме:

Газовые котлы для отопления частного дома. В публикации мы рассмотрим критерии выбора газового котла, разновидности, особенности применения, рейтинг напольных и настенных устройств, правильный монтаж своими руками.

Цена коаксиальный дымоход для газового котла

Средние цены на коаксиальные дымоходы для газового котла представлены в таблице.

 Изображение Модель Средняя цена (по состоянию на апрель 2018 г.), руб.
VAILLANT DN Ø60/100 — 1 М 2650
Bosch для горизонтального выхода (колено 90, AZ 389) 4480
STOUTDN Ø60/100 ММ — 850 ММ 2250
PROTHERMDN Ø60/100 ММ — 1 М 2550
Viessmann 60/100, антиобледенение 4200

Таким образом, коаксиальный дымоход – лучшее решение для газового котла. Делитесь в комментариях конструктивными особенностями вашей системы отопления и маркой установленного оборудования.

Установка коаксиального дымохода своими руками

Двустенный коаксиальный дымоход применяется для отвода продуктов сжигания от газовых котлов и колонок, оборудованных закрытой камерой сгорания. Он существенно упрощает монтаж водогрейных аппаратов по части дымоудаления, строить классическую трубу из модульного сэндвича либо керамических блоков вам не придется. Порядок действий такой: знакомимся с конструкцией, изучаем требования норм к установке коаксиального дымохода и делаем монтажные работы своими руками, пользуясь этим руководством.

Устройство дымохода для турбокотла

Коаксиальный газоходный канал – это двустенная конструкция «труба в трубе», выполняющая одновременно 2 функции: вывод дыма наружу и забор воздуха на горение с улицы. Горячие газы движутся по внутреннему каналу, воздушный поток идет навстречу по внешнему (между двумя стенками).

Важный момент. Принудительное движение продуктов горения и воздуха обеспечивает вентилятор газового котла, естественная тяга здесь не работает. В то же время коаксиальный дымоход нельзя подключать к турбированным агрегатам на других видах топлива – дровяным, пеллетным или дизельным.

На схеме изображен вертикальный вариант дымохода, но чаще его устанавливают горизонтально

Дымоходная система 2 в 1 «воздух/продукты сжигания» дает такие преимущества:

  1. Раскаленные газы отдают часть тепла воздушному потоку, процесс горения улучшается, эффективность теплогенератора повышается.
  2. Коаксиальная труба выводится наружу горизонтально, кратчайшим путем через отверстие во внешней стене. В отдельных случаях возможен вертикальный монтаж.
  3. Благодаря двустенной конструкции газохода турбокотел либо колонку можно установить практически в любом помещении без традиционного дымового канала – кухне загородного коттеджа, гараже, подвале и даже в бане. Комната должна соответствовать требованиям к газовым котельным.
  4. Хозяину не нужно заботиться о дополнительном притоке воздуха, нужного для горения. Хотя общеобменную вентиляцию делать все равно придется.

Уточнение. В многоквартирных домах выводить горизонтальный дымовой канал на улицу сквозь стену запрещается.

Недостаток дымоходной системы – обмерзание оголовка при сильном морозе. Всасываемый воздух контактирует с горячей стенкой внутренней трубы и выделяет конденсат, образующий сосульку. Проблема решается установкой специального удлинителя из нержавейки.

Основные элементы коаксиального дымоотвода:

  • прямой участок с оголовком на конце;
  • такой же двустенный отвод под 90° или 45°;
  • адаптер – переходник на коаксиальный выход котла;
  • соединительные хомуты, фланцы;
  • эластичные манжеты, фартуки;
  • ревизионная секция с конденсатоотводчиком (для вертикального монтажа);
  • крепеж.

Примечание. Для подсоединения к разным отопителям могут использоваться различные адаптеры. Например, настенные котлы Viessmann Vitopend уже оснащены фланцем и патрубком, а на теплогенератор Vaillant Turbo указанные детали поставляются отдельно.

Установочный комплект коаксиальной системы STOUT для горизонтального монтажа, Адаптер подходит к газовым теплогенераторам Bosch, Buderus

Как правильно устанавливать коаксиальные элементы, мы расскажем далее. Но сначала предложим изучить…

Требования к установке

В нормативных документах монтаж коаксиального дымохода отдельно не прописан. Следует придерживаться 2 правил: соблюдать рекомендации производителя газового котла и общие требования к отводу продуктов горения от газоиспользующих установок:

  • максимальная длина горизонтального участка трубы – 3 м;
  • проходное сечение дымоотвода должно соответствовать размерам выходного патрубка теплогенератора;
  • если в помещении топочной устанавливается 2 газовых водогрейных аппарата (например, колонка + котел), нужно сделать две отдельных коаксиальных трубы, сводить в одну запрещается;
  • при пересечении стен и перекрытий из негорючих материалов (газобетона, кирпича, железобетона) достаточно установить металлическую либо асбестовую гильзу;
  • в деревянном доме придется устраивать в стене противопожарную разделку, то есть, обеспечить минимальное расстояние от стенки дымохода до горючей конструкции 380 мм.

Подготовка к прокладке дымоотвода напольного котла сквозь деревянную конструкцию

Отдельный нюанс – установка зонта на оголовок газохода, выведенного вертикально через крышу. Нормы строго запрещают накрывать колпаками дымоотводы газовых теплогенераторов. С другой стороны, агрегат необходимо защитить от попадания осадков через коаксиальную систему.

Совет. Противоречия, возникающие из-за несовершенной нормативной базы, решаются просто. Обратитесь в газовую службу вашего района и узнайте конкретные требования к монтажу систем «воздух/продукты сжигания». Перед установкой котла вам все равно придется получать у них разрешение, заказывать проект, а потом сдавать объект в эксплуатацию.

В инструкциях по установке производители отопительных агрегатов требуют соблюдения следующих правил:

  • минимальный отступ от потолка до горизонтально проложенного дымохода – 200 мм;
  • расстояние от стены до конца трубы – не менее 30 см;
  • высота оголовка над уровнем земли – не менее 2 м, лучше 2.5 м;Технологические отступы, которые необходимо соблюдать при монтаже дымоотвода
  • между срезом дымоотвода и ближайшим строением или забором должен оставаться просвет 600 мм, оптимально – 1.5 м;
  • при выборе места расположения отводящего канала важно обеспечить отступ от окна либо приточного отверстия 60 см;
  • уклон дымохода турбированного котла делается в сторону улицы (величина – 10 мм на метр длины трубы);
  • конденсационные агрегаты используют энергию водяных паров, поэтому коаксиальный дымоотвод устанавливается с уклоном в сторону теплогенератора.

На форумах домовладельцы нередко задают вопрос, нужна ли вентиляция котельной при коаксиальном дымоходе. Отвечаем: через внешний канал системы вентилятор втягивает количество воздуха, нужное для горения. Вентиляция в топочной (3-кратный воздухообмен) все равно нужна, она удаляет угар, метан либо пропан в случае утечки.

Монтажная схема и подбор комплектующих

Существует всего 2 базовых схемы установки коаксиальных систем, остальные – это их вариации:

  • горизонтально от котла наружу кратчайшим путем;
  • вертикально через потолок и крышу.

В случае с двустенными дымоходами вторая схема применяется редко, поскольку довольно сложна в исполнении. Прокладка сквозь перекрытия реализуется в ситуациях, когда невозможно вывести канал в стену – впритык построен высокий забор, рядом несколько окон и другие факторы, мешающие правильному монтажу.

Чаще всего используется схема №1 – горизонтальная установка коаксиального дымохода. Намечаете трассу прокладки трубы, измеряете длину и покупаете готовый комплект деталей, перечисленных в первом разделе публикации.

Варианты прокладки коаксиальных каналов в частном доме

Какие нюансы нужно учесть:

  1. Диаметр канала подбирается строго по коаксиальному выходу водогрейного аппарата. В большинстве теплогенераторов применяется 2 размера – 60/100 и 80/125 мм. Первая цифра показывает диаметр газохода, вторая – внешнего воздуховода.
  2. Для стыковки воздушно-дымового канала с отопительным агрегатом применяется переходник – адаптер, подходящий к конкретной модели котла.
  3. Зазор между трубой и стеновым футляром уплотняется несгораемым материалом – базальтовой ватой, асбестовым шнуром. Не стоит задувать щели монтажной полиуретановой пеной.
  4. Дымоход можно удлинить (нарастить дополнительными прямыми секциями), не превышая значения, указанного в паспорте котла. Показатель зависит от производительности вентилятора.
  5. Если газоход слишком короткий, нужно поставить ограничительную диафрагму определенного диаметра. Иначе дымосос накачает в топку больше воздуха, чем необходимо.
  6. В регионах с холодным климатом следует применять насадку, препятствующую обледенению оголовка.
  7. Дымовой канал, проходящий транзитом через неотапливаемое помещение, лучше снаружи изолировать слоем базальтового волокна.

Справка. В паспорте наддувного котла Viessmann Vitopend указаны диаметры устанавливаемых диафрагм в зависимости от протяженности дымохода. Например, труба 60/100 мм длиной до 3 м оснащается диафрагмой 44 мм.

Когда необходимо вертикально вывести коаксиальный газоход из подвала или цокольного этажа, обязательно ставится ревизионная секция со штуцером-конденсатоотводчиком. Если же общая протяженность трассы превышает допустимый предел, вместо двустенной одинарной трубы прокладывается 2 отдельных – дымоотвод и воздуховод 80/80 мм. К выходу котла подсоединяется специальный адаптер-разделитель, изображенный на фото.

Как правильно установить коаксиальный дымоход

Монтаж системы «воздух/продукты горения» выполняется крайне просто. Трубная секция и колено соединяются «в раструб», никакие прокладки или герметики не применяются (на внутреннем канале уже стоит уплотнительное кольцо). Как смонтировать горизонтальный дымоход:

  1. Установите настенный либо напольный котел в проектное положение. Проделайте наружное отверстие, разметьте трассу прокладки карандашом на стене.
  2. Подключите к штуцеру котла отвод 90° или прямой участок в зависимости от монтажной схемы. Здесь используются разные адаптеры – в одних моделях надо сначала поставить металлическую втулку, в других – прикрутить к корпусу агрегата фланец.Виды адаптеров для различных газовых котлов
  3. Присоедините следующую секцию, перед стыковкой оденьте на трубу эластичный манжет.
  4. Натяните манжет на стык, установите сверху хомут, затем скрутите его винтами из комплекта.
  5. На трубу, проходящую сквозь стену, наденьте внутренний декоративный фартук. Установите участок коаксиального дымохода с наружным оголовком (рассекателем), уплотните зазоры.
  6. Если в процессе монтажа производилось удлинение газохода, прикрепите трубу к стене специальными хомутами.

Схема сборки дымоходной системы с горизонтальным выходом

Важный момент. Стык двух участков не должен оказаться в толще стены, это грубое нарушение пожарных норм. Трубопровод, проходящий сквозь перекрытие либо стену, должен быть цельным.

Несколько слов о том, как укоротить коаксиальную трубу, если дымоход торчит снаружи на 40–50 см. Подрезать нужно конец прямого канала со стороны теплогенератора, оголовок не трогайте. Извлеките внутренний газоход и отрезайте обе трубы по отдельности, поскольку в сборе их торцы не совпадают. Подробнее о монтаже расскажет мастер на видео:

Заключение

Как вы сами могли убедиться, установка коаксиальной дымоходной системы для газового котла с закрытой топкой – операция несложная. Если вы нашли возможность самостоятельно пробурить стену и подвесить теплогенератор, то с монтажом двойного дымоотвода проблем точно не возникнет. Трудности возникают, когда надо вести трубу через кровлю – здесь придется повозиться с узлами прохода и герметизацией покрытия. Задача облегчается разделением каналов, дымоход выводится на крышу, а воздуховод – в стену.

Коаксиальный дымоход для газового котла: выбор, установка, правильная эксплуатация

При установке автономной системы отопления в наши дни часто применяют коаксиальный дымоход для газового котла. Установка этого оборудования выполняется без лишних трудностей. Независимая подача воздуха позволяет поддерживать здоровое состояние микроклимата в помещении. Чтобы воспользоваться преимуществами новых технологий в полном объёме, изучите эту публикацию.

Коаксиальный дымоход для газового котла – что это такое

Типичная конструкция создаётся из двух труб с разными размерами в сечении. Они вставляются и фиксируются таким образом, чтобы между стенками оставался просвет. В некоторых моделях устанавливают специальный слой изоляции.

Все изделия этой категории можно разделить на две группы. Сравнительно небольшой коаксиальный дымоход устанавливают горизонтально для обеспечения работоспособности одного газового котла. Применяют стальные и пластиковые элементы конструкции с учётом особенностей отопительного оборудования. Для монтажа в ближайшей наружной стене создают отверстие. Такой вариант подходит для разных объектов недвижимости. Его вполне можно применять в процессе модернизации системы отопления.

Вертикальный коаксиальный дымоход для газового котла применяют при коллективном подключении нескольких пользователей на разных этажах

Подобные сложные сооружения удобнее монтировать на стадии строительства. Здесь подразумеваются значительные архитектурные изменения. Для обеспечения высокой эффективности необходим тщательный предварительный расчёт, точное согласование отдельных функциональных компонентов.

Важно! Чтобы упростить изучение вопроса,в данной публикации рассмотрим подробно только горизонтальные дымоходы для газовых котлов. Такие изделия выпускают серийно в широком ассортименте. Обычному пользователю непросто принять правильное решение только на основе рекламной информации продавцов.

В каких случаях придётся купить коаксиальный дымоход для газового котла

Очевидной является необходимость применения такой системы удаления продуктов горения в многоквартирных домах. Типовую вентиляционную шахту для решения подобных задач использовать запрещено. Монтировать снаружи крупную вертикальную трубу не позволят местные власти. Подобное «украшение» значительно изменяет внешний вид фасада, поэтому, кроме демонтажа, придётся заплатить штраф в соответствии с нормами действующего законодательства.

Монтажные схемы «классических» вертикальных дымоходов

Следующие аргументы хорошо поясняют этот рисунок. Такие конструкции стоят дорого, потому что состоят из большого количества разнообразных компонентов. Придётся обеспечить герметичность соединений. При прохождении каждого перекрытия создают изоляцию в соответствии с правилами пожарной безопасности. Тяжёлые закрепляют на специальных опорах. Особенно трудно создать качественный выход через кровлю. Тут необходимо предотвратить проникновение влаги, предусмотреть целостность узла при тепловом расширении. Даже без тщательного сравнения понятно, что короткий коаксиальный дымоход для газового котла будет стоить дешевле.

Принцип работы коаксиального дымохода для газового котла

Принципиальная схема

Созданный между трубами сквозной канал используют для поступления свежего воздуха с улицы. Вместе с газом из него формируется горючая смесь. Рабочая камера котла – закрытая. Это значит, что исключено влияние на состав атмосферы в комнате.

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Обратите внимание на подогрев входного канала. Это повышает КПД отопительного оборудования без дополнительных настроек и дополнительных устройств. Такой промежуток одновременно выполняет функции теплового изолятора, предотвращая чрезмерный нагрев прилегающих участков стены.”

Конструктивный состав коаксиальной трубы для газового котла

Компоненты типовой конструкции

Соединения не рекомендуется уплотнять герметиками, иными нестандартными средствами. Надо использовать штатные кольца, изготовленные с учётом реальных рабочих температур.

Точный комплект коаксиального дымохода определяется с учётом нескольких важных факторов:

  1. Количество поворотов не делают больше двух, чтобы не ухудшить функциональность системы.
  2. Патрубок, выступающий из стены, делают длинным (60−100 см). Это предотвращает негативное влияние сильных порывов воздуха по направлению в сторону здания.
  3. Для удаления конденсата устанавливают специальные отводчики.

С помощью таких насадок препятствуют появлению наледей на выходной части коаксиального дымохода в зимний период

Виды коаксиальных труб дымоудаления по материалу изготовления

Что такое пластиковый коаксиальный дымоход для газового котла

Полимерные трубы, насадки и другие компоненты обладают существенными преимуществами

Такие изделия выглядят эстетично, легко очищаются от загрязнений. Их не повреждает коррозия. Ржавые потёки не ухудшают внешний вид. В стандартный набор производители включают все детали, необходимые для качественного монтажа. Экономных пользователей привлекает демократичная стоимость. Относительно низкая теплопроводность затрудняет образование конденсата. Для монтажа крупных конструкций пригодится небольшой вес.

Важно! Подобные комплекты рассчитаны на температуру не более +205°C. Они предназначены для оснащения конденсационных котлов, которые эффективно используют тепло отработанных газов.

Коаксиальные трубы из нержавейки

Комплект, изготовленный из нержавеющей стали

В таком исполнении эффектные видимые части необязательно прятать за декоративной обшивкой. Главное преимущество – устойчивость к высоким температурам. Типовые изделия рассчитаны на максимальную температуру от +510 до +550°C в разных моделях. Устойчивость к агрессивным химическим соединениям (кислотам) обеспечивает длительный срок службы.

Преимущества и недостатки коаксиальных дымоходов

Суммарная оценка приведённой информации позволяет отметить следующие плюсы:

  1. Это изделие заменяет приточную трубу и классический дымоход. Его применение существенно снижает себестоимость проекта с учётом компонентов альтернативных конструкций, сложности монтажа.
  2. Коаксиальный дымоход для газового котла качественно удаляет вредные вещества и не загрязняет воздух в комнате.
  3. Его применение позволяет уменьшить интенсивность проветривания при сохранении комфортных и здоровых условий. В таком режиме уменьшаются эксплуатационные затраты.
  4. КПД также увеличивает входной нагрев и рациональное использование тепла выходящих газов.
  5. При правильной установке на такой дымоход не влияет ветер, иные особенности погоды.
  6. Охлаждение внешней части улучшает характеристики пожарной безопасности.
К сведению! При необходимости не слишком трудно выполнить квалифицированный монтаж коаксиального дымохода газового котла своими руками. Затраты на замену, если возникнет такая необходимость, не будут чрезмерными.

Недостатки перечислены в следующем списке:

  1. Такой дымоход подходит идеально только для конденсационного котла и других моделей отопительного оборудования с закрытой топкой.
  2. В сравнении с обычной трубой, двойная конструкция дороже. Но небольшая длина и простой монтаж обеспечат приемлемую стоимость проекта.
  3. Коаксиальные устройства за счёт разницы температур в рабочих протоках активизируют образование конденсата. Приходится устанавливать оптимальный угол наклона в определённую сторону, устанавливать защиту от образования льда.

На какие газовые котлы ставят коаксиальную трубу

Это оснащение хорошо подходит для конденсационных моделей с принудительным отведением дыма. В таком варианте максимальным образом используют преимущества двух функциональных частей. Короткий входной участок не мешает хорошей тяге, а выходной – не создаёт лишних препятствий перемещению загрязнённого воздуха. Также следует обратить внимание на несколько важных нюансов:

  1. Допустимо применение недорогого коаксиального дымохода, изготовленного из пластика.
  2. Трубу наклоняют в сторону котла, где конденсат собирается и удаляется штатными средствами.
  3. При сильных морозах не образуется наледь, уменьшающая выходное отверстие.

Стандартный котёл с закрытой топкой создаёт слишком высокую температуру на выходе, поэтому к нему можно подсоединять только дымоход из нержавеющей стали. Обеспечивается совместимость с одно- и двухконтурными отопительными агрегатами.

Применение коаксиальной системы отведения продуктов горения в комплекте с газовым калорифером

Лучшие производители коаксиального дымохода

Изделия этой категории выпускают известные бренды, которые представляют на рынке котельное оборудование. Однако некоторые независимые производители выпускают аналогичную и универсальную продукцию с вполне приемлемыми потребительскими характеристиками.

Коаксиальный дымоход Navien

В актуальном ассортименте предлагаются следующие товары:

Цифровое обозначение в серии BCSA Тип изделия, особенности Совместимость с котлами
0510 Долговечный комплект из нержавеющей стали. LFA; LST, за исключением котлов мощностью 50 (60) кВт. GA; GST– кроме 49; 55 и 60 кВт, соответственно.
0482 Белый цвет. Длина − 100 см. В наборе: адаптер, колено, патрубки, хомут с манжетой, декоративные накладки и уплотнительные прокладки. SmartTok; Deluxe; DeluxePlus в модификации Coaxial с мощностью от 13 до 30 кВт.
0431 Коаксиальный дымоход для газового котла с подключением к выходному каналу в задней стенке. Длина – 130 см. Deluxe; DeluxePlus (от 13 до 40 кВт).
0487 Комплект серебряного цвета. Prime
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Производитель рекомендует делать выпуск из стены наружу длиной 15−20 см. При увеличении этого участка не исключено образование льда в сильные морозы.”

Следует отметить преимущества комбинированных моделей. Основная часть сделана из алюминия, чтобы сохранить целостность в течение длительного срока эксплуатации. Наконечник не нагревается слишком сильно. Поэтому эту деталь создают из пластика. Самые дорогие модификации – из нержавейки. Увеличение стоимости компенсирует долговечность.

Коаксиальный дымоход для газового котла Baxi

Чтобы создать систему дымоудаления в точном соответствии с имеющимися потребностями, данный производитель предлагает разнообразные дополнения. Кроме коаксиального дымохода для газового котла Бакси, купить можно следующие детали:

  • переходники для забора воздуха;
  • соединительные элементы для раздельных труб;
  • отводы 87° и 90° диаметром 100 и 110 мм;
  • переходные детали для участков с различным диаметром;
  • полипропиленовые удлинители.

Узел для слива конденсата

Как купить коаксиальный дымоход для газового котла Протерм без ошибок

Этот производитель в основной серии предлагает изделия с максимальной длиной коаксиального дымохода для газового котла в 75 и 100 см. В официальной инструкции длину выходной части советуют делать до 15 см.

Короткие дымоходы коаксиальные предназначены для настенных газовых котлов

К сведению! Котлы этого бренда создают на заводах в Словакии и Турции. Соответствующие серии отличаются посадочными размерами выходных патрубков, что надо учитывать при выборе комплектующих систем удаления дыма.

Балтвент – преимущества узкой специализации

С 2016 года этот отечественный производитель выпускает крупногабаритные изделия для отопительных систем

Пример на фото демонстрирует потенциальные возможности современного производства. Для выпуска своих изделий предприятие использует точную плазменную резку, автоматизированные станки и линии. Под этим брендом создают универсальные коаксиальные дымоходы для газовых котлов разных брендов. Качество продукции соответствует нормам международных профильных стандартов.

Правила установки коаксиального дымохода для газового котла

Допустимое размещение внешней части трубы

Статья по теме:

Дымоход для газового котла в частном доме. В публикации мы рассмотрим разновидности дымоходов, критерии выбора, материалы, тонкости самостоятельной установки и как сделать своими руками.

На рисунке отмечены ограничения, которые применяют при монтаже вертикального коаксиального дымохода для газового котла. Применение этих правил на практике обеспечит хорошую тягу, предотвратит опасное загрязнение ближайшего окружающего пространства.Горизонтальные конструкции правильно установить гораздо труднее. Уточнить действующие нормы можно в СП 42-101-2003 и в СНиПах: 2.04.08-87;42-01-2002; 31-02-2001; 2.04.05-91. Их соблюдение обязательно. При нарушении соответствующее газовое оборудование не будет официально оформлено для легального ввода в эксплуатацию.

Целевым назначением правил является минимизация воздействий на человека и животных, зелёные насаждения на участке. Отдельно учитывают противопожарные мероприятия. Ниже приведены основные ограничения:

  • в несущей стене сверлят отверстие на 1/5 см больше диаметра внешней трубы (норма для кирпичных/деревянных строений, соответственно);
  • выход коаксиального дымохода для газового котла устанавливают на расстоянии 200 см и более от уровня земли;
  • в многоэтажных жилых объектах дистанция от системы дымоудаления до оконных/дверных проёмов составляет 50 см и более. Его увеличивают в два раза, если такие элементы конструкции находятся под трубой. До соседних построек – не менее 150 см.
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“В деревянных домах свободное пространство между трубой и стеной заполняют базальтовым волокном. Такой изолятор сохраняет целостность в широком диапазоне температур. Однако его может испортить влага. Следует предусмотреть защиту от воды, чтобы сохранить функциональность утеплителя в течение длительного срока эксплуатации.”

К сожалению, до сих пор нет комплексного нормативного документа, точно устанавливающего правила установки настенного или напольного газового котла с коаксиальным дымоходом. В действующих санитарных нормах, например, вообще нет упоминаний о таких устройствах. Там указывают на необходимость размещения выходных отверстий систем дымоудаления таким образом, чтобы вредные соединения и примеси рассеивались в атмосфере. Подобными расплывчатыми формулировками сложно руководствоваться на практике. В соответствии с реальной ситуацией Минстрой РФ рекомендует ориентироваться при проектировании на региональные нормы, официальные инструкции профильных производителей.

На рисунке отмечены расстояния от коаксиального дымохода до окон и другие дистанции, которые установлены немецкой компанией DeDietrich Рекомендации по монтажу нижних участков вертикальных систем Схема с установкой прокладки из огнеупорного материала Проблемы и правильные решения

Приобретение коаксиального дымохода для газового котла – цены, актуальные предложения рынка

Бренд/Модель Диаметры труб внутренней/внешней; длина, мм Цена, руб. Примечания
BAXI/STOUT 60/100; 850 2 100−2800 Набор с коленом. Производство – Италия.
VIESSMANN/TWINK 60/100; 1000 4200−5600 Нержавеющая сталь, антиобледенение.
Комплект дымохода D75/1000S для Rinnai -/75; 1000 3 400−4100 Нержавеющая сталь. Для котлов серий EMF/RMF.
Vaillant/DN 60/100; 1000 2 600−3100
Protherm/Ягуар 60/100; 750 2 200−2800 Уплотнения из эластомера. Алюминиевые трубы.
STOUT/SCA-6010-210850 60/100; 850 2 800−3400 Совместим с Baxi. Внутренняя труба изготовлена из алюминия, внешняя – из оцинкованной стали.
DeDietrich/ DY 908 60/100;800 5 100−5800 Совместим с котлами MS; FF; MSL. Производство – Франция.
Conti/KITC08RP 60/100; 1000 2 100−2600 Подходит для оснащения котлов Baxi, Ariston, Vaillant, Arderia иDaewoo.

Монтаж системы в кирпичной стене

Коаксиальный дымоход на фото создан профессиональным производителем. Однако он не представлен на рынке под всемирно известным брендом. Такое изделие стоит недорого, хотя вполне способно выполнять свои функции. При выборе альтернативных предложений надо делать оценку с учётом перечисленных выше значимых факторов, совместимости с отопительным оборудованием.

Пользуйтесь комментариями к этой публикации для получения дополнительных сведений. Размещайте здесь свои замечания и советы. Делитесь опытом эксплуатации.

Монтаж коаксиального дымохода газового котла своими руками:

Ссылка на основную публикацию

Коаксиальный дымоход для газового котла

Содержание

Коаксиальный дымоход для газового котла: установка, схемы, размеры и наклон

Выбор дымоотвода для котла – задача непростая, но вполне выполнимая. Любой потребитель желает, как можно дольше пользоваться системой отопления без ремонта. Таким требованиям соответствует приточно-вытяжной метод вывода продуктов горения. Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок службы оборудования.

Двухконтурный метод забора воздуха и отвода продуктов горения эффективнее традиционного

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

  1. Наружное и внутреннее расположение дымохода.
    Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
  2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.
    Утепление дымохода – обязательное действие для северных регионов
  3. Коллективные и индивидуальные системы дымоотвода.
    Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
  4. Горизонтальное и вертикальное размещение.
    Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

Преимущества системы:

  • быстрый монтаж;
  • подходит для любого типа отопительного устройства;
  • хорошие показатели тяги при соблюдении всех правил установки;
  • возможность использования в многоэтажных домах;

Недостатки:

  • при монтаже требуется дополнительное согласование с Санэпиднадзором;
    Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.
  • неправильный монтаж может привести к обледенению оголовка и снижению тяги.
    Заледенение оголовка – следствие неправильной организации дымоотвода

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

  • основного корпуса – прямых труб;
  • декоративных накладок;
  • тройников;
  • уплотнителей;
  • соединительных муфт, которые служат отводами на 90 0 и 45 0 ;
  • арматуры, переходников, комплектующих, хомутов и кронштейнов;
  • смотровых окон;
  • устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

  • рекомендуют делать уклон горизонтального элемента на 3 0 в сторону газового прибора;
  • наибольшая длина от 3 до 5 м;
  • поворотные углы разрешено использовать не более 2 раз;
  • при размещении в кирпичной стене выполняют зазор 1 см;
  • щель закрывают безопасной накладкой;
  • канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
  • для прочистки устанавливают тройник с конденсатосборником;
    Требования к размещению дымоотвода обязательны к выполнению
  • наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

  1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
  2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
  3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
  4. Обязательна установка сужающей диафрагмы.
  5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
  6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
  7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
  8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
  9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
  10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

Сравнение традиционного и двухконтурного метода дымоотвода Работа приточно-вытяжной системы строго регламентирована Горизонтальный метод установки приточно-вытяжного дымоотвода Варианты коллективного размещения дымоотвода для газовой колонки Сборка дымоотвода для традиционной колонки Размеры колена дымохода – важный параметр Простейший пример монтажа дымоотвода под силу даже начинающим строителям Воздушные потоки при работе приточно-вытяжной конструкции

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

В деревянном доме все элементы отопительной системы крепятся на металлический защитный лист

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

  • наличие построек и насаждений вблизи с установкой;
  • наличие дверных и оконных проемов у соседей;
  • близость окон и дверей в здании;
  • расстояние от патрубка до отверстия;
  • количество поворотных элементов;
  • необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Внимание! Специалисты рекомендуют оставлять воздушный зазор между участком кровельного перекрытия и трубой. Однако место выхода тщательно заделать и накрыть плотным кожухом.

Варианты вертикального монтажа трубы наконечника

Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

  • основу соединяют с выводом из котла;
  • фиксируют нижнюю часть трубы при помощи хомута;
  • крепят элементы;
  • стыки обрабатывают герметиком;
  • проверяют работоспособность конструкции и производят первый запуск.

Внутренняя часть коаксиального дымохода

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

  1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
  2. Собирают коаксиальную систему.
  3. Наружу выводят трубу и проверяют угол наклона.

После завершения процесса монтажа обязательно проверяют герметичность стыков

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

Выбираем двухканальный коаксиальный дымоход для газового котла, советы по монтажу

Все чаще, при изготовлении системы дымоотведения, используется коаксиальный дымоход для газового котла. При условии правильного монтажа, коаксиальная труба справляется сразу с двумя задачами одновременно: отводит продукты сгорания и обеспечивает достаточный приток воздуха для работы отопительного оборудования.

Существует несколько типов дымоходов, отличающихся материалом и конструкцией, а также различными техническими характеристиками.

Коаксиальный дымоход – что это

Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

  • Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.
  • Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.

Принцип работы дымохода следующий:

  • По наружному каналу осуществляется забор воздуха с улицы. Проходя по трубе, воздушные массы нагреваются от внутреннего канала, по которому отводятся продукты сгорания. Воздух поступает в закрытую топочную камеру уже подогретым, что существенно уменьшает расход газа и способствует увеличению КПД оборудования.
    Наружный канал одновременно выступает как система охлаждения, снижая температуру на поверхности наружной трубы. В результате, становится возможной установка коаксиального дымохода в деревянном доме, без значительных работ по обеспечению защиты от возгорания.
  • Внутренний канал служит для отведения продуктов сгорания. Для улучшения характеристик тяги, в некоторых конструкциях вертикальных коаксиальных дымоходов для газовых котлов, используется система утепления. В таких системах, вместо двух каналов используется три, один из которых заполняется базальтовым утеплителем.

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Виды коаксиальных труб дымоудаления

Выбирая коаксиальную трубу под газовое оборудование, следует помнить, что для котлов некоторых марок подойдут только фирменные дымоходы, изготовленные той же компанией, что и сам агрегат. Viessmann, Buderus, Baxi – все эти компании производители изготавливают технику с нестандартными размерами выходных патрубков. Поэтому, оптимальным для изготовления системы дымоотведения, считается использование фирменных комплектующих деталей.

Во всех остальных случаях, выбор в основном сводится к подбору подходящего материала трубы. Конструкция систем изготавливается из алюминия, нержавеющей стали и пластика. В отечественных условиях, наиболее востребованными остаются пластиковые трубы и изделия из нержавейки.

Двухканальные пластиковые дымоходы

Пластиковые дымоходы изготавливаются из специального термоустойчивого материала, выдерживающего максимальную температуру нагрева до 205°С. Трубы подключают к конденсационному оборудованию газового типа. Преимущества пластика:

  1. Небольшой вес.
  2. Низкая стоимость.
  3. Простой монтаж.

В качестве недостатков можно выделить относительно малый срок службы коаксиальных дымоходов из пластика, а также ограничения, связанные с возможностью подключения к обычным газовым котлам. Допускается использование системы только в условиях низкотемпературного режима газоотведения.

Коаксиальные трубы из нержавейки

Нержавеющая сталь, используемая при изготовлении дымохода, является кислотоустойчивой и выдерживает большую, чем пластиковая труба температуру, до 550°С. Производители предлагают дымоходы двух конструкций:

  • Неутепленные коаксиальные трубы из нержавеющей стали – имеют простую конструкцию. Внутренняя труба кислотоустойчивая. В качестве минусов можно отметить необходимость утепления двухканального дымохода из нержавейки, для снижения объема выпадающего конденсата. В числе преимуществ: длительный срок эксплуатации системы и возможность бытового и промышленного применения.
  • Утепленные коаксиальные трубы из нержавеющей стали – системы, наиболее часто используемые для монтажа коллективного вертикального дымохода. Утепленная конструкция имеет улучшенные аэродинамические свойства. Допускается подключение котлов с принудительной и естественной системой удаления дымовых газов.
    Вертикальная система коаксиального дымохода с забором воздуха не из помещения, монтируется на этапе строительства здания. Расчет коллективной трубы выполняется в проектной организации. Срок эксплуатации дымохода не менее 30 лет.



При выборе коаксиальной трубы, в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330). Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

  • Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
  • Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
    Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
  • Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
    Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
  • Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
  • Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
  • Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
  • Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
  • Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.



Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

  • Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
  • Количество поворотных муфт на участке не должно превышать 2 шт.
  • Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

Вертикальный монтаж дымохода предусматривает два способа подключения:

  • Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания.
    Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330 (СНиП 41-01-2003).
  • Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены.
    В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.



Как правильно установить коаксиальную трубу дымохода

Существуют общие правила и нормы, помогающие установить трубу дымохода таким образом, чтобы избежать дальнейших проблем в эксплуатации. Рекомендации отдельно оговаривают:

  1. Вывод системы через стену.
  2. Подключение к котлу.
  3. Возможность удлинения двухканальной системы.
  4. Защиту от обледенения и ветра.



Вывод дымохода коаксиального типа через стену

Вывести коаксиальную систему дымоотведения через стену, на самом деле достаточно просто. Сложность составляет определение оптимального места, для выполнения данной задачи. Предъявляются требования пожарной безопасности к расположению коаксиального дымохода. Некоторые нормы описаны в СП 60.13330.

  • Рекомендуемый угол наклона горизонтального участка 3° в сторону отопительного прибора. Если установлен конденсатоотводчик, допускается выполнить уклон в другую сторону.
  • Максимальная длина горизонтального участка коаксиальной трубы от 3 до 5 м, в зависимости от технических параметров установленного котла. На всем протяжении дымохода не может использоваться более двух углов.
  • Узел прохода через кирпичную стену делается с зазором в 1 см. Щель не уплотняется негорючим материалом и закрывается специальной накладкой.
  • Узел прохода через деревянную стену расширяется на 5 см, по сравнению с диаметром трубы. В полученный зазор укладывается базальтовый утеплитель. В качестве альтернативы, заделать дыру вокруг коаксиального дымохода в деревянной стене дома, можно специальной огнеупорной монтажной пеной.
  • Устанавливается тройник с конденсатосборником и ревизионным каналом для прочистки.
  • Концентрация отработанных газов при подключении коаксиального дымохода невелика. Но для обеспечения безопасности, рекомендуется, чтобы минимальное расстояние выхода коаксиального дымохода над уровнем земли было не ниже чем в 2 метра от грунта. Так, можно полностью нивелировать незначительную опасность продуктов сгорания газа.

Монтажные работы проводятся в согласии с предоставленной производителем инструкцией.

Как подключить двухканальный дымоход к котлу

Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.

Как удлинить коаксиальную трубу

Не всегда удается установить котел таким образом, чтобы дымоход был не более 1 м. В некоторых случаях потребуется наращивание трубы по длине. Собирается конструкция по принципу «папа-мама». Трубы монтируются по конденсату. Для углов используют поворотные муфты на 45° и 90°.

Герметизировать стыки с помощью силикона запрещается. В переходниках установлены уплотнительные резинки, выдерживающие нагрев до 250°С. Во время монтажа требуется максимально снизить количество поворотов и углов, чтобы обеспечить лучшую тягу. На всей протяженности устанавливают крепежные хомуты.

Как уберечь коаксиальную систему отвода газов от обледенения

Сосульки на оголовке указывают на явные нарушения во время проведения монтажных работ. Как правило, если проектные расчеты и последующая установка выполнены правильно, вероятность обледенения отсутствует.

Можно дополнительно защитить дымоход от образования наледи следующим образом:

  • Антиобледенительная насадка – узел, помогающий устранить проблему замерзания трубы, даже при неправильно выполненном монтаже.
  • Если в конструкции трубы отсутствует конденсатоотводчик, наклон должен быть выполнен в сторону котла, что приведет к стеканию конденсата в тройник и специальный сборник. Когда, несмотря на соблюдение уклонов, на оголовке все равно образуется иней – это указывает на неправильно выполненные расчеты. Если конденсатоотводчик установлен, потребуется защитить кирпич от продуктов сгорания газа, выдвинув оголовок трубы на 50-60 см от стены.

При использовании индивидуальных коаксиальных дымоходов в малоэтажном жилом строительстве, монтаж противообледенительной насадки является обязательным.

Максимальная мощность котла, допустимого для подключения к коаксиальному дымоходу – 40 кВт. Установка оборудования, с большими параметрами производительности, приводит к недостаточной тяге, усиленному продуцированию конденсата и обледенению.

Как защитить двухканальный дымоход от ветра

Задувание котла, наличие обратной тяги недопустимо. Если не защитить систему от ветра и сквозняка, продукты сгорания попадут в помещение, что зачастую приводит к отравлению жильцов угарным газом.

Избежать обратной тяги можно следующим образом:

  • Установка ветрозащиты и диафрагмы.
  • Правильное расположение трубы под окном, относительно дверных проемов и окружающих зданий.

Расстояние от окна, на внешней стороне стены, не менее 1 м. Если расположить дымоход ближе, то при открытии оконного проема будет образовываться сквозняк.

В местности, с сильным и устойчивым ветром, установка ветрозащиты является обязательной, а не рекомендуемой мерой.

Плюсы и минусы коаксиальных систем дымоудаления

Определенные достоинства и недостатки есть у каждой системы дымоотведения, без исключения. Решая, насколько оправдано применение коаксиальной трубы, следует обратить внимание на несколько важных факторов:

  1. Себестоимость конструкции и монтажа.
  2. Преимущества и недостатки.
  3. Тип котла.

Стоимость коаксиального комплекта для дымохода

По сравнению с обычной трубой из нержавейки, коаксиальный дымоход стоит дороже. Стандартный метровый комплект обойдется приблизительно в 3000 руб. Каждый дополнительный метр для удлинения, еще в 1800-2000 руб. Колено и уплотнительная резинка в 1500 и 300 руб. соответственно.

В целом, сборка системы, при условии, что подключение будет выполняться самостоятельно, обойдется от 6 до 10 тыс. руб. Удовольствие не из дешевых. Для некоторых видов газового оборудования, альтернативы установки коаксиальной трубы не существует. К примеру, использовать обычный дымоход для конденсационного котла отопления запрещается.
{banner_downtext}
Некоторые, желая снизить стоимость системы дымоотведения, используют подручные средства. В интернете можно найти видео и статьи о том, как применяют канализационные трубы в качестве дымохода для конденсационного котла, что является опасным и приводит к отравлению жильцов дома угарным газом.

На безопасности лучше не экономить и покупать ту дымоходную трубу, которую рекомендует устанавливать производитель отопительного оборудования.

Преимущества дымохода из коаксиальных труб

Главным достоинством коаксиальной системы дымоотведения является то, что в процессе эксплуатации газового котла, сжигается воздух, взятый не из помещения, а с улицы. В результате, снижаются требования к вентиляции помещения и общей площади комнаты, используемой под котельную.

Существующие нормы разрешают устанавливать котел в непроветриваемом помещении, так как необходимость в вентиляции котельной минимальна. Если сравнить, то котел с закрытой топочной камерой, использует во время работы столько же кислорода из помещения, сколько необходимо для горения одной конфорки газовой плиты.

Основные преимущества коаксиальной трубы от обычного дымохода заключаются в следующем:

  • Скорость монтажа.
  • Возможность применения практически для любого отопительного оборудования.
  • При условии правильного монтажа, хорошие показатели характеристик тяги.
  • Возможность применения для многоквартирных домов.

Учитывая достоинства двухканальных конструкций, не удивительно, что такие системы получили широкое распространение.

Недостатки двухканальных труб

У двухканальных труб есть свои недостатки:

  • Требуется согласование с санэпиднадзором. Во время работы выделяется большое количество токсичного конденсата. Выливать его в землю запрещено. Допускается утилизация в специально отведенных местах.
    На практике, если установить двухканальную конструкцию в частном доме, то все возможные претензии будут сведены к пожеланиям хозяевам дома, от представителей газовой службы, утилизировать конденсат правильным образом. Для коллективных систем придется получить разрешение у санэпиднадзора.
  • Большое количество конденсата. Как не изолируй двухканальную трубу, количество продуцируемого конденсата будет все равно большим. Даже небольшие нарушения во время монтажа, приводят к оледенению выходного отверстия, снижения характеристик тяги и т.п. Устанавливая коаксиальный дымоход, потребуется изолировать трубу от образования конденсата.

Типичные ошибки при монтаже и эксплуатации

Главной ошибкой до сих пор остается самостоятельное подключение трубы человеком, не имеющим специальных навыков. Основной рекомендацией специалистов по монтажу является приглашение для проведения работ лицензированных рабочих, способных выполнить расчеты и смонтировать конструкцию без нарушений.

Как показывает практика, определенные нарушения встречаются чаще других:

  • Неправильный расчет системы – существует прямая зависимость температуры на выходе от длины трубы. Превышение предельных расстояний приводит к охлаждению выходящего дыма настолько, что он не в состоянии нагреть скапливающийся конденсат. В результате, на оголовке образовываются сосульки.
  • Несоблюдение противопожарных норм. Длина горизонтального участка трубы снаружи деревянного здания увеличивается до 60 см. Обязательно делаются противопожарные зазоры.

В качестве отдельного момента можно выделить отсутствие защитных узлов и элементов, которые несколько удорожают себестоимость конструкции, но увеличивают эффективность системы дымоотведения.

Обязательным составляющим вертикальной системы является комплект для слива конденсата, а также клапан для увеличения тяги. Горизонтальным конструкциям необходима ветровая защита, диафрагма, а также модуль антиобледенения.

Правильный расчет и квалифицированное проведение работ, в согласии с существующими СНиП и СП, гарантирует эффективную работу коаксиального дымохода на протяжении всего срока эксплуатации.

Коаксиальный дымоход для газового котла: требования и нюансы при монтаже

Сегодня будем подробно рассматривать коаксиальный отвод дымохода от газового котла, в чем его главная особенность и почему его не стоит использовать для твердотопливных котлов? Об этом и не только предстоит поговорить далее. Кроме того, рассмотрим важные аспекты при выборе дымоходов, какие бывают разновидности и их главные отличия. Помимо этого, будет уделено внимание схеме подключения, а также выбору оптимального варианта монтажа установки, с учетом личных особенностей строения.

Что такое коаксиальный дымоход?

Разобраться с вопросом, что такое коаксиальный дымоход только на первый взгляд просто, а на самом деле это достаточно сложная в плане технологии конструкция. Однако обладая определенными знаниями и правилами установки и монтажа, можно выполнить его монтаж самостоятельно, главное условие – это придерживаться принятых норм и правил.
Если говорить простым языком, то – коаксиальный дымоход для газового котла – это «труба в трубе». Зачастую подобные устройства применяют в закрытых камерах, тепло нагревателях и тому подобное. Главной особенностью подобной конструкции является его техническая простота сборки, ведь каждый элемент представляет собой отдельный пазл, который собирается из нескольких составных блоков. Части вставляются друг в друга и держатся там, за счет заранее предусмотренных производителем перемычек, так называемых «слепых» замков. Они не позволяют деталям напрямую взаимодействовать, нет толчков, движения, соскальзывания частей.

Устройство коаксиального дымохода

Как уже говорилось, устройство коаксиального дымохода состоит из двух труб. То есть, перед нами классические сдвоенные трубы, между стенками которых пространство в несколько сантиметров. Если взять среднюю трубу, то её внутренние плоскости используются для вывода горячих газов, а вот промежуток в несколько сантиметров (зазор) используется для забора свежего воздуха. Это нужно по техническим причинам, чтобы сама горелка надежно функционировала. Таким образом, поступающий воздух уже горячий, за счет подогрева о стенки выводящей трубы. Тем самым, не требуется дополнительная растрата на подогрев приходящего воздуха.

Коаксиальный дымоход состоит из двух труб

Самое интересное в другом, такая конструкция позволяет существенно снизить пожарную опасность. Ведь, выходящий воздух одновременно и нагревает холодный, и в то же время сам остывает. Зачастую, вывод таких дымоходов предусматривают сразу за стенкой от котла.

Подобное устройство играет важную роль еще и в процессе горения. Уже выяснили, что воздух изначально поступает прогретым, а значит, повышается коэффициент тепловой отдачи. Кроме того, такие конструкции позволяют полностью герметизировать котел, тем самым не позволяя газам проникать в здание. Простым языком, полностью локализуется котел.

Кроме того, можно даже полностью изолировать выводящую часть, с помощью воздушной «прослойки», она даст возможность избежать серьезного перегрева стены и в целом перекрытий. Особенно это важно для строений из деревянных материалов или подвластных огню.

Кстати, за счет охлаждения выводящих газов, заметно улучшается общая тяга.

Виды коаксиальных труб

Видов подобных труб не так уже и много, однако, поговорить о них нужно, ведь они подразделяются на несколько классификаций. Первая из них разделяет по утепленному и не утепленному.

Комплект для монтажа

Первый вариант более подходящий для российских условий, его используют зачастую в северных широтах, центральной России, Сибири и Дальнем Востоке. Вторые, не утепленные пользуются спросом в южных краях, где отметки температуры редко опускаются надолго к минусовым значениям.
Кроме того, дымоходы различаются по вариантам установки:

  • Вертикальный коаксиальный канал, дымоход для газового котла. Зачастую такой способ используется только в том случае, когда нет физической возможности вывести трубу напрямую из котла, то есть сбоку здания, либо низкое помещение, рядом находятся окна либо другая постройка.
  • Уже догадались, второй тип – это горизонтальный дымоход. Принцип работы коаксиального дымохода равняется на необходимость обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал имеет ограничения. Как правило, все производители стараются указывать для каждой модели свои параметры, но общепринятым считается «вынос» не более трех метров. Поэтому перед тем как планировать конструкцию, изначально ознакомьтесь с характеристиками конкретной модели.
  • Наклонный дымоход. Подобные варианты можно встретить гораздо реже, чем может показаться. Зачастую, выбор на них падает только в том случае, если нет технической возможности установить полноценный вертикальный либо горизонтальный отвод. Стоит отметить, что у подобных конструкций будет кардинально другой вывод и КПД, в соотношении с другими меньше.

Варианты установки

В зависимости от варианта установки, нужно придерживаться определенных правил, прописанных в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

  • Изначально выбирайте тип вывода, ориентируясь на котел, его сечение, характеристики прописанные производителем, может так получится, что производитель не предусмотрел конкретно такой вывод в конструкции.
  • Для образования и поддержки лучшей тяги, лучше устанавливать вывод немного выше конька. Это правило больше подходит для вертикальных вариантов установки.
  • Нужно очень ответственно подходить к установке, малейшее повреждение или неправильный монтаж, может привести к попаданию отработанных газов, прямиком в помещение.
  • Еще один нюанс, принято полагать, что выводящий канал, должен иметь диаметр больше, чем выход у котла.
  • Источник тепла должен располагаться на полтора метра ниже, от уровня выходящего патрубка. Угол наклона при этом допускается не менее 3 градусов. Такой тип расположения, позволяет обеспечить беспрепятственное «спускание» конденсата в специальный приемник.
  • Также обращайте внимание, что вход канала должен располагаться на уровне не меньше полутора метров.

Преимущества и недостатки

Теперь подробно рассмотрим, какие преимущества имеет газовый котел, оборудованный подобными типами каналов:

  • Полностью исключается возможность попадания газов в жилое помещение, естественно с учетом правильной и квалифицированной работы. В таких трубах предусмотрен принцип локализации камеры горения, трубы с приходящим воздухом и трубы, которая выводит отработанные газы.
  • Подаваемый воздух для камеры, проходит не напрямую в неё, а огибая «кольцо», при движении через которое нагревается, тем самым повышая КПД.
  • Отводящийся дым охлаждается поступающим холодным потоком, за счет чего повышается уровень пожарной безопасности. Подобное преимущество имеет высокое значение для деревянных домов.
  • Больший процент сгорания топлива, в целом повышается уровень экологического соответствия котла.
  • Подобная конструкция имеет меньшие габариты, чем подобные раздельные трубы, что заметно упрощает и сокращает момент монтажа.

Недостатки:

  • Первый недостаток в большей степени относится к вертикальному коаксиальному дымоходу, для которого стоимость, в общем, на 40% превышает классические конструкции. Цена горизонтальных типов, также порядка на 30-35 % дороже.
  • Второй недостаток – это небольшая максимальная длина коаксиального дымохода для газового котла. Как уже говорили, не более трех метров при горизонтальном положении и не более 5-6 метров при вертикальном.
  • Третий минус в том, что подобный тип конструкции, представляющий цилиндр со вставленными каналами, позволяет в большей степени образовываться конденсату. От чего требуется установка специальных приемников, а также в случае необходимости утепления. Утепление позволяет практически избавиться от излишнего конденсата. От конденсата труба будет почти всегда обледеневшая в сильный мороз, поэтому изначально продумайте защиты от этого, утепление либо установка специальных приемников.
Одним из недостатков дымоходов является его обледенение в зимнее время

Схема установки коаксиального дымохода

В этом разделе мы разберем два самых популярных варианта установки. Итак, первый вариант – это установка вертикального коаксиального дымохода в деревянном доме, согласно

СНиПов, следует учитывать такие особенности схемы:

  1. Оголовок следует располагать минимум в двух метрах от грунта.
  2. Нормы, правила установки коаксиального дымохода подразумевают необходимость проделки отверстия под трубу, на 1-2 см больше от сечения. В деревянных стенах перекрытиях, не менее 5 см.
  3. Расстояние от дверей, оконных проемов, вентиляционных заборов, не менее 50 см.
  4. От окон располагающихся непосредственно над трубой, более 1 метра.
  5. От соседних домов, минимум 2 метра.
  6. Непосредственно у выхода из здания, не должно быть деревьев, стен, столбов и тому подобное.
  7. При обустройстве подобных котлов, не разрешается совмещать их для двух разных систем отопления, то есть естественная тяга и принудительная, в таком случае запрещается к объединению.

Позволяется провести канал даже через смежную комнату, но нужно учитывать, что горизонтальная длина коаксиального дымохода в таком случае, не должна превышать 3 метра (при естественной тяге). Не более 5 метров при принудительной тяге.

Схема горизонтальных каналов

Устанавливают коаксиальный дымоход для настенного газового котла и в «лежачем» положении. Есть некоторые особенности конструкции коаксиального дымохода:

  1. Возможность размещения не более 3 метров горизонтального участка.
  2. Количество колен не должно превышать двух.
  3. Расстояние от окна не менее 600 мм.
  4. Расстояние от патрубка до выходного канала, не более 1 метра.
Схема установки горизонтального дымохода

Кроме того, помните важные аспекты, нельзя пользоваться герметиком для стыковки и герметизации. Для этого используйте только специальные резиновые прокладки. Также обращайте внимание на то, что запрещается использовать самодельные адаптеры для подключения к котлу. Элементы коаксиального дымохода должны соответствовать нормам производителей.

Особенности монтажа

Газовые котлы с коаксиальным каналом, дымоходом подразумевают определенные особенности монтажа, которые далее приведем. Итак, коаксиальный дымоход для газового котла, правила установки:

  • Запрещается использовать более двух сгибов.
  • В горизонтальных конструкциях, участок выходящего канала должен обязательно иметь 3 градуса наклона вниз. Если горизонтальный участок наоборот входит к котлу, то наклон делается в обратную сторону. Это требуется для хорошего стекания конденсата.
  • Установка котлов, где предусмотрен монтаж коаксиального дымохода, не требует наличия окон в помещении.
  • Монтаж обязан выполняться таким образом, чтобы в последующий ремонт, не изменялось взаиморасположение котла и трубы.
  • Участки слива конденсата, «колена», переходники, должны быть доступны для осмотра.
  • Запрещено выводить трубы ниже потенциального уровня грунта.
  • От канала до ближайшей стены соседствующего здания, должно быть не менее 8 метров. В некоторых случаях разрешается сокращать расстояние до 2 метров (если есть дефлектор и стена глухая) и до 5 метров, с наличием проемов.
  • Если оголовок выходит на высоте менее 1,8 метра, по нормам нужно устанавливать специальную решетку, которая будет защищать от горячего воздуха.
  • Правильный монтаж коаксиального дымохода включает требования по установке такого типа – вставлять трубы нужно только таким образом, чтобы в последующую секцию была вставлена предыдущая, и наоборот, если движения идет к котлу.
  • Если в местах выхода часто появляются завихрения, сильные потоки ветра, нужно устанавливать специальный заслон. Его установка подразумевается на расстоянии не менее 40 от выходного отверстия.

Для каждого канала, производитель всегда поставляет индивидуальную инструкцию. Обязательно обращайте внимание на это, по возможности сравнивайте её с текущими требованиями текущих СНиПов и правил. В случае разногласий, руководствоваться следует наиболее строгими из них.

В заключение хотелось бы добавить, что подобные дымоходы отлично справляются с задачей сохранения атмосферы внутри помещения в идеальном состоянии, без проникновения отработанных газов, за счет закрытой камеры сгорания. С каждым годом, владельцы загородного жилья, которое только строится или уже давно построено, свое внимание обращают именно на такие системы, как наиболее оптимальные и безопасные.

Для чего нужен коаксиальный дымоход для газового котла: принцип работы и самые популярные марки котельного оборудования

Система отопления современного жилья состоит из разных узлов и деталей. Для подогрева жилья в многоэтажках всё выполняется централизовано городскими службами, а вот для частного дома необходимо установить котельное оборудование и дымоотводящую трубу для вывода угарного газа. В последнее время производители предлагают для этих целей использовать коаксиальный дымоход для газового котла. Редакция Нomius.ru решила разобраться, в чём его особенности и преимущества, а также на продукцию каких производителей стоит обратить внимание.

Установка коаксиального трубопровода на фасаде дома

Что это такое − коаксиальный дымоход для газового котла

Чтобы понять, в чём плюсы и как работает коаксиальная система, нужно разобраться в принципе функционирования котельного оборудования. Процесс горения поддерживается потоком воздуха, который в топочную поступает из помещения. Большая часть кислорода внутри комнаты сжигается, в связи с чем, приходится естественное вентилирование, при этом теряется драгоценное тепло. По такому принципу работали раньше все котлы. В настоящее время производители предложили альтернативный отвод угарного газа с одновременной подачей воздушных потоков через коаксиальную модель. Её конструкция состоит из двух труб:

  • труба с сечением 6−11 см – внутренняя часть;
  • труба сечением 10−16 см – внешняя часть изделия.

Трубы встроены друг в друга, находятся по одной оси и не соприкасаются стенками. Наружная труба необходима для обеспечения притока свежего воздуха, в то время как отработанные массы поднимаются наружу по внутренней. Тяга создаётся благодаря движению воздушных потоков разной температуры. На фото в нашем обзоре представлена конструкция коаксиального дымохода. Благодаря такой конструкции воздушные массы жилого пространства не участвуют в процессах сгорания топлива в котельном оборудовании.

Это важно! Коаксиальные изделия можно устанавливать только на оборудование с закрытыми камерами сгорания.

Схема и принцип работы дойного трубопровода

Предназначение коаксиального дымохода для газового котла

Основное преимущество установки такой трубы – воздух в помещении не пересушивается, следовательно, не понадобится частое проветривание или приобретение дорогостоящих климат-систем. Воздушный поток с улицы, проходя по системе, постепенно нагревается, улучшая процесс горения. Благодаря этому газ сгорает полностью, а это повышает КПД оборудования.

Это следует знать! Подобрать трубу можно к любому оборудованию для отопления. Производители выпускают конструкции разного диаметра и материалов. Кроме того, монтаж коаксиального дымохода газового котла легко выполнить своими руками, а это существенная экономия бюджета.

Принцип циркуляции потоков

Принцип работы коаксиального дымохода

Основное его действие − забор воздушных масс снаружи и вывод продуктов сгорания во время отопления дома, потоки при этом продвигаются по разным каналам. Принцип функционирования следующий:

  • забор воздушных потоков с улицы производится по наружному каналу. Они проходят по трубе и постепенно нагреваются от тепла масс, двигающихся изнутри. В камеру подаётся уже нагретый воздух. Наружная труба выступает как элемент для охлаждения потоков, выходящих из котельного оборудования. Такое изделие можно устанавливать даже в деревянном доме, оно совершенно безопасно;
  • внутренняя труба необходима для вывода продуктов сгорания. Некоторые модели дополнительно утеплены : конструкции изготовлены из трёх каналов, наружный заполнен базальтовым наполнителем.

Установка оборудования в частном доме

Конструктивный состав коаксиальной трубы для газового котла

В состав коаксиальной трубы входят следующие элементы:

  • 2 трубы разных сечений;
  • тройники или поворотные элементы для присоединения;
  • резервуар для сбора конденсата;
  • верхний участок трубы, который предназначен для защиты контуров.

Конструкция коаксиальной трубы

Коаксиальные дымоходы: что это такое, и какие бывают по материалу изготовления

Коаксиальные дымоходы выпускают из нержавейки, пластика и алюминия, который в нашей стране применяется нечасто.

Колено из алюминия для коаксиальной системы

Двухканальные пластиковые дымоходы

Для изготовления двухканальной трубы используют высокопрочную пластмассу, которая выдерживает температуру продуктов сгорания до 205°C. Такие модели стоят недорого, по весу довольно лёгкие, что значительно упрощает их монтаж. К недостаткам можно отнести их недолговечность.

Это следует знать! Коаксиальную трубу из пластика нельзя устанавливать на котлы не конденсационного типа, так как продукты сгорания выходят под более высокой температурой. И, наоборот, обычные дымоходы нельзя подключать к конденсационным котлам.

Пластиковый трубопровод

Коаксиальные трубы из нержавейки

Нержавеющая сталь может выдержать температуру до 550°C, к тому же она кислотоустойчива и имеет большой срок эксплуатации – до 30 лет. Для организации вертикального коаксиального дымохода для газового котла необходимо сделать выход на крышу вдоль фасада. В иных случаях труба на улицу выводится через наружную стену.

Трубопровод из нержавейки

Преимущества и недостатки покупки коаксиальных дымоходов для газового котла

Чтобы покупателю легче было сделать выбор, мы приведём основные достоинства коаксиального дымохода:

  • для поддержания горения кислород поступает извне, а не из помещения;
  • дымоход занимает немного места, что существенно экономит пространство вокруг;
  • организованная система воздушных потоков увеличивает производительность оборудования;
  • дымоход пожаробезопасен;
  • простой монтаж.

Коаксиальный дымоход можно установить на оборудовании, работающем на разных видах топлива: твёрдом, жидком и на газу. Необходимо отметить и некоторые недостатки, чтобы в процессе эксплуатации не возникло неприятных неожиданностей:

  • обмерзание – эксперты считают, что причиной его появления является неправильный теплотехнический расчёт, а не суровый зимний климат;
  • при установке вертикальной конструкции может возникнуть проблема сбора конденсата . Об этом известно производителям, и некоторые модели стали комплектовать со специальным резервуаром.

Обмерзание происходит из-за неправильного монтажа трубопровода

На какие газовые котлы ставят коаксиальную трубу

Конструкцию можно присоединять к конденсационному и турбированному котельному оборудованию. Такая модель коаксиального дымохода подходит и для настенных газовых котлов. Можно подсоединить трубу на оборудование с атмосферной горелкой, только если она изготовлена из нержавеющей стали.

Это следует знать! Коаксиальные дымоходы увеличивают КПД оборудования. Практически все модели можно подключить к двухканальным системам, получен допуск на присоединение труб к одно- и двухконтурным котлам, при этом не играет роли конструкция топочной камеры.

Если возникает вопрос о правомерности установки газового котла напольного с коаксиальным дымоходом, спорные моменты можно уточнить в паспорте на изделие. Существуют модели турбированного конденсационного котельного оборудования, в котором отвод продуктов сгорания производится через один вывод, а забор воздуха – через другой. Для таких систем установка коаксиальной трубы нецелесообразна.

Организация дымохода в напольном оборудовании

Статья по теме:

Как выбрать газовые котлы для отопления частного дома. В публикации мы рассмотрим где установить оборудование, разновидности котлов, особенности монтажа, нюансы выбора стабилизатора напряжения для устройств и рекомендации специалистов.

Лучшие производители коаксиального дымохода

Перед выбором модели необходимо уточнить рекомендации изготовителя котельного оборудования. Сервисные службы могут отказать в гарантийном ремонте устройства, если отводящая труба подобрана неверно. В настоящее время многие производители занимаются изготовлением систем коаксиального типа, важно выбрать именно качественное и надёжное изделие. Рассмотрим наиболее популярные модели известных брендов.

Качественная установка трубопровода безопасна даже для деревянного дома

«Baxi»

Производитель из Италии является крупнейшим в Европе. Он выпускает изделия из полимера и нержавейки. В стандартный комплект входят следующие элементы:

  • 1 м прямой трубы;
  • колено − 90°;
  • защита от ветров в виде насадки;
  • кольца декоративные;
  • при необходимости можно укомплектовать удлинителем.

Он предназначен для отвода потоков через стену во время отопительного периода.

Производитель предоставляет гарантию 1 год, продукция зарекомендовала себя как высококачественная и надёжная, широкий ассортимент позволяет подобрать трубопровод в разной комплектации практически для любого вида котельного оборудования. Для нашего климата лучше купить коаксиальный дымоход для газового котла «Baxi» с утеплением, его конструкция доработана удлинённым уголком и дополнительной утепляющей защитой.

Коаксиальная труба «Baxi»

«Navien»

Южнокорейский производитель представляет конструкции с полным ремкомплектом, который необходим для подключения к котельному оборудованию. Это прекрасное ценовое предложение для такого варианта.

К основным достоинствам можно отнести:

  • длина трубы – 1 м;
  • диаметр наружного отверстия − 10 см, внутреннего – 6 см;
  • для притока воздушных потоков в нижней части конструкции выполнено семь заборных отверстий, что позволяет беспрепятственно производить отбор даже в условиях снегопада или дождя;
  • все резиновые элементы тщательно упакованы, что позволяет сохранять их гибкость.

Из негативных моментов можно отметить:

  • нет защитной сетки на свободном крае трубы, которая выводит горячие газы;
  • трубы изготовлены из тонкого металла.

Конструкция производителя «Navien»

«Viessmann»

Дымоходы из Германии данного производителя признаны лучшими по качеству сборки, их соединения выполнены на винтах с дополнительными прокладками для герметизации. Толщина стенок труб выдерживает небольшие механические удары. В стандартный комплект входят:

  • длина трубы – 1 м;
  • диаметр наружного сечения − 10 см, внутреннего – 6 см;
  • наружная насадка от ветра, которая дополнена вставками и рёбрами жёсткости для предупреждения попадания посторонних предметов внутрь конструкции.

Изделия данного производителя отличаются сравнительно невысокой стоимостью.

Конструкция производителя «Viessmann»

«Buderus»

Изделия производителя «Buderus» рекомендованы для районов с сильными ветрами, препятствующими выводу отработанных продуктов сгорания. Для этого они дополнены насадкой с разделителем, создающим небольшие отверстия для забора воздушных потоков, а для выхода угарного газа есть специальная сеточка. Соединение частей выполнено при помощи винтовых элементов, что придаёт конструкции повышенную прочность. Основные достоинства изделий:

  • высокое качество сборки;
  • дополнительная защита от ветра;
  • тонкая труба усилена на торце косынками из металла;
  • диаметр наружной трубы − 1 м;
  • телескопическая конструкция, которая позволяет изменять длину дымохода в пределах 425−725 мм;
  • для присоединения к котельному оборудованию укомплектованы жаропрочной муфтой.

Из минусов можно отметить, что длина коаксиальной трубы для газового котла «Buderus» в 72,5 см подойдёт не для каждого здания.

Конструкция с ремкомплектом «Viessmann»

«Протерм»

Коаксиальные дымоходы для газового котла «Протерм» выполнены из алюминия и сплавов, благодаря этому устойчивы к химическому и физическому воздействию. Они рекомендованы для монтажа на котельное оборудование «Пантера», «Гепард» и «Тигр». К основным преимуществам можно отнести:

  • все соединения абсолютно герметичны;
  • система безопасна;
  • удобная сборка модульной системы;
  • интересный дизайн.

Дымоход «Протерм»

Ориентация коаксиальной дымоходной трубы при монтаже

Можно установить трубопровод горизонтально или вертикально, во время монтажа необходимо соблюдать следующие нормы:

  • от трубы до земли должно быть расстояние не менее 2 м;
  • расстояние от коаксиального дымохода до окна, дверей, вентканалов по горизонтали и вертикали должно быть не менее 0,5 м;
  • если оконная конструкция находится выше, расстояние до неё должно быть более 1 м;
  • расстояние до сторонних объектов должно быть более 0,5 м;
  • если труба не оборудована сборником для конденсата, следует её установить под небольшим уклоном в пределах 3°−12° по отношению к поверхности земли;
  • нельзя выводить трубу в другое, пусть даже нежилое помещение;
  • расстояние между элементами конструкции и трубами подачи газа должно быть не менее 20 см.

Во время монтажа необходимо придерживаться определённых допусков

Правила установки коаксиального дымохода для газового котла

Выбирать горизонтальный или вертикальный тип конструкции нужно исходя из планировки комнаты, в которой установлено котельное оборудование.

Это важно! Основное правило − между оборудованием и стеновой поверхностью не должно быть посторонних предметов. Расстояние от места подсоединения дымохода к котельному оборудованию до выхода из стены по вертикали должно быть не менее 1,5 м. Монтаж необходимо выполнить с уклоном в 3° для оттока конденсата.

Правила установки коаксиального дымохода следующие:

  1. Сечение трубы должно совпадать с сечением патрубка. Перед установкой необходимо изучить технический паспорт на котельное оборудование, чтобы уточнить соответствие размеров нормам.
  2. Для присоединения деталей используют тройник, колено или просто отрезок трубы. Внутри элемент должен быть полый.
  3. Для герметичности элементов необходимо применять хомуты.
  4. Максимальная длина коаксиального дымохода для газового котла − 3 метра.

Для крепления элементов необходимо использовать хомуты

По какой цене можно купить коаксиальный дымоход для газового котла

Изделия предлагают в специализированных розничных магазинах или торговых центрах. Если есть возможность, рекомендуется приобретать оборудование на сайте производителя или его официальных представителей. Цена изделий будет на 10−20% отличаться от розничной. Также хорошую стоимость предлагают интернет-площадки. Важно при покупке проверить документы, подтверждающие качество и наличие гарантийных обязательств производителя.

Предлагаем обзор средних цен наиболее популярных моделей коаксиального трубопровода.

Изображение Наименование, производитель Сечение труб, длина, мм Средняя цена, руб.
Коаксиальный комплект «BAXI», антиоблединение 60, 100, 1100 4155
Стандартный комплект для котлов «Navien», горизонтальный 60, 100, 1000 3800
«Viessmann» коаксиальный комплект 60/100, антиобледенение 60, 100, 1000 4150
Комплект коаксиального дымохода «Buderus», горизонтальный 60, 100, 800 3310
Горизонтальная система «Протерм S5D-750» 60, 100, 750 4780

Конструкция «Royal Thermo» 60/100 для котлов Protherm

Заключение

Установка коаксиального трубопровода в совокупности с закрытой камерой сгорания котельного оборудования исключает влияние процессов горения на воздухообмен в помещении и повышает производительность оборудования. Такие конструкции с каждым годом приобретают всё большую популярность. Вам не придётся жалеть о том, что выбрали и установили такую модель, ведь для этого не нужно дополнительно проводить сложно выводящие системы.

А вы придерживаетесь такого же мнения и считаете коаксиальный дымоход полезным элементом для отвода продуктов горения с одновременной подачей воздуха? Свои вопросы по данной статье вы можете задать в комментариях, наша команда с удовольствием на них ответит.

Нормы установки коаксиального дымохода: основные требования к монтажу

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений
Фото из
Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома, нет необходимости устанавливать 5 м вертикальной дымовой трубы
Сборку дымохода коаксиального типа можно провести собственными руками, по стоимости это наиболее дешевый способ устройства дымовой трубы
Круглые в сечении и гладкие внутри коаксиальные трубы лучше всех выводят дымовые образования котлов и печей на твердом и жидком топливе, считаются идеальными для работы с газовым оборудованием
Кроме горизонтальных схем установки коаксиальных труб активно применяются вертикальные, потому что при эксплуатации не сжигается кислород в помещении
Монтаж дымохода следует выполнять в соответствии с инструкцией изготовителя. К примеру, в сторону оголовка трубы должен соблюдаться уклон в 1 см на 1 м, чтобы назад не стекал конденсат
Коаксиальные системы выпускают в утепленном варианте и в модификациях без утепления. При использовании утепленных элементов дымоход можно вывести над кровлей и проложить большую часть трубы параллельно фасаду
Длину горизонтальной части системы ограничивают указания производителя. Обычно она не может превышать 3 — 4 м
Из-за сбрасываемого в атмосферу дыма коаксиальный дымоход нельзя устанавливать ближе чем на 1 м под окнами. Исключение — вентиляционные окна фронтонов
Коаксиальный дымоход на бревенчатом фронтоне
Доступный по цене и схеме реализации вариант
Установка в паре с оборудованием любого типа
Вертикальные варианты коаксиальных конструкций
Ошибки в установке горизонтальной трубы
Утепленные модификации труб
Длина горизонтальных участков
Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла, потому что не придется устанавливать систему принудительной вентиляции. Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

  • расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
  • труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
  • такое же расстояние до этих объектов следует выдержать и по вертикали;
  • если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
  • свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т.е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
  • если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
  • размер такого уклона может варьироваться в пределах 3-12 градусов;
  • не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
  • расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

  • собственно трубы дымохода;
  • переходник для соединения котла с дымоходной конструкцией;
  • колено, тройник и т.п.;
  • обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и высокотемпературный герметик. Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и устройство котла, чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и жестко фиксируют хомутами. Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений
Фото из
Для того чтобы скрыть прокладку внутренней части коаксиальной трубы, сооружается короб из гипсокартона. Для его монтажа устанавливаются направляющие CD
Перед зашивкой каркаса зазоры в отверстие, через которое коаксиальная труба выходит на улицу, следует запенить монтажной пеной. Раствор не применяют, т.к. труба при работе слегка вибрирует
Сначала зашивают часть каркаса, прилегающую к стене, которая маскирует основание конструкции
Устанавливают внешнюю часть гипсокартонного короба непосредственно над трубой. Швы и точки крепления обрабатывают грунтом перед отделкой стены
Шаг 1: Устройство каркаса для масировки
Шаг 2: Запенивание отверстия в проходе через стену
Шаг 3: Зашивка нижнего яруса каркаса
Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода – естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента – сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при установке традиционной трубы, используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена хорошая вентиляция, то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке.

Коаксиальные дымоходы для газовых котлов: конструктивные особенности, разновидности и этапы установки

На сегодняшний день коаксиальные котлы приобрели большую популярность у владельцев газовых котлов. Данный прибор позволяет решить довольно острую проблему потери тепла, которая возникает при использовании стандартных дымоходных систем. Также такой дымоход способен обеспечить хороший приток воздуха в отопительное оборудование. Поэтому коаксиальный дымоход является эффективным и целесообразным устройством для отведения продуктов сгорания котла.

Устройство и предназначение

Такой дымоход представляет собой две трубы, имеющие разные диаметры. Она из труб, которая поменьше, вставляется в другую, чтобы между ними был зазор в несколько сантиметров. Такое устройство дымоходной системы позволяет и выводить продукты сгорания, и одновременно набирать нужное количество воздуха с улицы. То есть обеспечивается постоянная циркуляция. Также в конструкции коаксиальных систем используется «колено», которое является переходным элементом, и хомут, который надежно скрепляет все части конструкции.

Также стоит выделить два основных вида систем в зависимости от особенностей конструкции, в которых можно устанавливать такие дымоходы:

  1. Коллективные системы. Такие виды дымоходов устанавливаются в процессе строительства больших высотных зданий.
  2. Индивидуальные системы. Данный вид систем применяется для установки в частных домах, где используется один отопительный прибор.

Принцип работы

Труба, которая имеет больший объем, предназначена для набора воздуха из внешней среды дома. Труба, которая поменьше, используется для выведения продуктов сгорания. Большим плюсом такого устройства является то, что воздух, поступающий по внешней трубе, уже нагревается от внутренней трубы, которая выводит отходы. То есть в котёл поступает уже нагретый до определенной температуры воздух, а это снижает расходы газа в котле. Благодаря такой системе повышается производительность и КПД газового оборудования для обогрева.

Также более широкая служит своеобразной охладительной системой для внутренней, благодаря чему конструкция не нагревается, тем самым снижается уровень пожароопасности.

Плюсы и минусы

Данные виды дымоходов имеют свои положительные и отрицательные стороны.

Среди основных преимуществ коаксиальных систем следует отметить следующие:

  • Не предъявляется больших требований к вентиляции помещения. Это объясняется тем, что данный вид набирает воздух не из помещения, а с улицы.
  • Простота и высокая скорость работ по монтажу.
  • Данные виды дымоходов можно использовать не только для настенных газовых котлов.
  • Использование как в частных, так и в многоэтажных домах.

Среди недостатков можно выделить два основных минуса:

  • Работа такого дымохода подразумевает выделение конденсата. Он довольно токсичен, поэтому при монтаже необходима тщательная изоляция труб. Даже небольшие погрешности в изоляции могут привести к неприятным последствиям.
  • Второй минус напрямую следует из первого. Так как в таких дымоходных системах выделяются токсичные конденсаты, то при установке в коллективной системе отопления потребуется комплект разрешительных документов от соответствующих органов.

Виды

По своему расположению коаксиальные системы подразделяются на внутренние и внешние. Внутренние системы более сложны, потому для их использования необходимы специальные шахты, отделенные от помещений. Такой вид дымоходов применяется нечасто. Наружные системы являются стандартными и просты в монтаже.

В зависимости от типа вывода выделяют горизонтальные и вертикальные системы. Горизонтальные являются более сложными. Для установки такого варианта дымоотвода необходимо учитывать характеристики постройки. Стоит помнить, что максимальная длина трубы коаксиального горизонтального дымохода не должна быть больше 5 метров. Для вертикальных систем используется два варианта подключения. Это может быть каскадный тип подключения или индивидуальный. Каскадная система используется в многоэтажных домах, где присутствует несколько систем отопления. Соответственно, индивидуальная система применяется в частных одно- и двухэтажных домах.

Здесь так же стоит учитывать то, какая длина у трубы, чтобы рассчитать, какая нагрузка будет приходиться на стену дома.

Также по использованным материалам выделяют дымоходы из нержавеющей стали и пластиковые котлы:

  • Системы из нержавейки способны выдержать куда большие температурные нагрузки, в отличие от пластиковых. Также трубы из нержавейки имеют высокий уровень устойчивости к кислотам. В целом, дымоходы из нержавейки очень надежны и имеют длительный срок эксплуатации. Также они могут быть как утепленными, так и без утеплителя.
  • Главным плюсом пластиковых систем является их невысокая стоимость. Также такие трубы имеют небольшой вес, что облегчает процесс монтажа. Да и в целом монтаж такой системы довольно прост. Срок службы пластиковых систем ниже, чем у конструкций из нержавейки, к тому же и использовать пластик в котлах, где температура высокая, нецелесообразно.

Нормативная база

Для установки коаксиальных дымоходов предъявляются законодательные требования и необходимы определенные разрешения. Государством установлены нормативы в соответствии с СНиП 2.04.08-87 и 2.04.05-91, в которых оговариваются правила установки дымоходов.

В частности, в этих актах указано, что при установлении коаксиального дымохода в коллективной отопительной системе необходимо получить специальное разрешение газовой службы. Также в коллективных системах предусмотрена минимальная длина до окон и дверей, составляющая около полуметра. На фасаде здания дымоход должен располагаться не менее чем в двух метрах от земли.

В соответствии с противопожарной безопасностью оговаривается, что зазор между деревянными стенами дома и трубой дымохода должен быть не меньше 5 см. В кирпичных стенах отверстие для трубы должно быть на один сантиметр больше диаметра самой трубы.

Также нормативные акты указывают на то, что в непосредственной близости от дымохода не должно быть никаких препятствий. Такой вариант конструкции не должен выходить из более чем на 30 см.

Схема горизонтального коаксиального дымохода представлена ниже.

Наклон горизонтального дымохода по отношению к котлу должен составлять примерно 3 градуса. При индивидуальной установке дымохода в частном доме максимальная длина по документам не должна быть больше 7 метров.

Монтаж

При осуществлении монтажа коаксиальной системы своими руками необходимо сделать ряд подготовительных работ. В частности, стоит провести тщательный расчет размеров, подготовить отверстия в стене и предусмотреть небольшой уклон трубы. Наклон в 2-3 градуса позволит образовавшемуся конденсату стекать. Далее необходимо вывести дымоход через стену дома. Это довольно просто, главное – соблюдать все требования нормативных документов.

Затем можно переходить к установке коаксиального оборудования к котлу. Для этого необходимо использовать специальный соединительный адаптер. Затем устанавливается тройник со сборником конденсата, после чего конструкция дымохода выводится через стену.

В некоторых случаях при монтаже необходимо увеличить длину трубы коаксиального дымохода. Для этого используются поворотные муфты, которыми скрепляются стыки между трубами. Стоит отметить, что не рекомендуется осуществлять герметизацию труб силиконом. Он может не выдержать высоких температур. Так же рекомендуется максимально снизить количество поворотов трубы, чтобы тяга конструкции была выше.

Многие пользователи данного вида дымоходов сталкиваются с проблемой обледенения выведенной трубы. Если это случилось и на трубе присутствует лёд, то скорее всего, монтаж системы был проведен неправильно. Для избежания появления сосулек на трубе можно применить специальную насадку. Такой антиобледенительный прибор устранит проблему появления льда на трубе. В частности, при использовании такого вида дымоходов в коллективных системах использование насадки является обязательным пунктом.

Также при появлении льда на трубе можно увеличить её наклон для полного стекания конденсата в сторону котла.

Для защиты трубы от ветреных задуваний необходимо заранее рассчитать, где будет установлен дымоход. Здесь необходимо учитывать конструкцию здания. Также для этого применяется специальная ветрозащита и диафрагма.

Если нет уверенности в собственных силах, то стоит обратиться к специалистам, которые помогут правильно установить коаксиальный дымоход. Иначе можно допустить грубые просчеты, из-за которых система будет работать неэффективно.

Среди самых распространенных ошибок во время монтажа стоит выделить следующие:

  • Грубые погрешности при расчете. Осуществлять замеры и расчеты необходимо строго по установленным нормативно-правовым актам.
  • Нарушение норм пожарной безопасности. Для таких систем обязательно должны быть предусмотрены зазоры, снижающие уровень пожароопасности. При невыполнении таких требований последствия могут быть весьма плачевными.
  • Неправильное подключение к отопительному оборудованию.
  • Ошибка в выборе материала. Выше говорилось о том, что системы дымохода могут быть выполнены из нержавейки или из пластика. При выборе следует учитывать индивидуальные особенности системы отопления, чтобы материал мог выдержать необходимые температуры.

Советы и рекомендации

При выборе коаксиального дымохода следует обратить внимание на производителя. На рынке существуют определенные бренды, которые зарекомендовали себя с лучшей стороны, производя высококачественную и надежную продукцию.

Среди таких фирм можно выделить следующие:

  • Navien. Это корейский производитель, который представляет на рынке удобные и качественные дымоходы по приемлемым ценам. Компания производит коаксиальные дымоходы для котлов невысокой мощности.
  • Baxi. Данная фирма уже длительное время занимается производством и поставкой коаксиальных дымоходов на мировой рынок. В основном, данный производитель специализируется на производстве дымоходов из нержавеющей стали для газовых видов отопительных систем. В составе продукции этой фирмы присутствуют полимеры лучшего качества и сталь высокой прочности.
  • Valliant. Данная немецкая компания занимается производством отопительного оборудования, а также коаксиальных дымоходов. Это продукция отличается длительным сроком эксплуатации, стильным внешним видом и простотой в уходе. Часто ко многим котлам данного производителя идёт в дополнение и коаксиальная система дымоотведения.

Монтаж труб дымохода следует производить аккуратно. Выше упоминалось о том, что в таких системах образуется токсичный конденса, поэтому нарушение герметичности труб может привести к негативным последствиям.

Крайне важно в точности ознакомиться с установленными нормативами. Погрешности могут привести к неэффективной работе устройства. При необходимости можно осуществить дополнительное утепление труб. Правда, для коаксиальных дымоходов это делается крайне редко.

Обычно дымоходы данного типа не требуют прочистки. Это установлено нормами. В крайне редких случаях трубу дымохода можно и дополнительно прочистить.

Итак, коаксиальный дымоход на сегодняшний день является актуальным устройством. Данная конструкция увеличивает эффективность работы котлов, не требует больших усилий при эксплуатации, а монтаж такой системы вполне реально осуществить своими руками.

Более подробно об устройстве коаксиального дымохода расскажет следующее видео.

Стабилизируем процесс горения — коаксиальный дымоход для газового котла: варианты использования и назначение

Чтобы поддерживать процесс горения, отопительная система дома нуждается в постоянном снабжении печи кислородом. Нередко его забор осуществляется непосредственно из комнаты, в которой установлен отопительный прибор. Это значительно ухудшает характеристики воздуха в помещении. Приходится проветривать комнату, «выпуская» тепло наружу. Исправить ситуацию помогает коаксиальный дымоход для газового котла, с особенностями и принципом работы которого предлагаем разобраться ниже.

Количество кислорода под контролем

Коаксиальный дымоход для газового котла – что это такое

Чтобы лучше понимать принцип работы подобной конструкции, стоит разобраться с тем, что такое коаксиальный дымоход для газового котла. Это позволит сделать более осознанный выбор подходящего варианта для своего дома.

Что такое, стоит узнать заранее

Коаксиальный дымоход – что это?

Разберёмся с особенностями коаксиального дымохода. Что это такое, можно понять, если представить две трубы разного диаметра. Меньшая находится внутри большей и соосна с ней. Зазор между стенками труб составляет всего несколько сантиметров.

В зависимости от места установки могут быть:

  • коллективными. Для изготовления требуются заводские условия. Монтируются во время строительства. Всегда с теплоизоляционным слоем;
  • индивидуальными. Для бытового использования. Могут использоваться для обслуживания только одного газового котла.

Бытовые подключаются к одному котлу

Функциональное назначение коаксиального дымохода для газового котла

Подобные системы выполняют сразу две функции:

  • отводят образовавшиеся продукты горения за пределы помещения;
  • обеспечивают поступление внутрь камеры сгорания кислорода, поддерживающего процесс.

Максимальная длина коаксиального дымохода для газового котла обычно не превышает 2 м. Такой размер обеспечивает эффективную тягу. Газ сгорает равномерно. Увеличение длины может спровоцировать появление завихрений, затрудняющих отвод продуктов горения и подвод воздуха с улицы. Для некоторых современных моделей указанный линейный размер может быть намного больше. Необходимая информация приводится в инструкции по эксплуатации. Система монтируется таким образом, чтобы отвод продуктов горения осуществлялся через стену. Потолок и крышу задействуют крайне редко.

Труба выводится через стену

Коаксиальный дымоход для газового котла: принцип работы

Для поддержания процесса горения требуется забор воздуха с улицы. Его подача внутрь помещения производится по внешней магистрали (зазору между трубами). По мере продвижения по трубе он постепенно прогревается. Подача в топку подогретого воздуха способствует уменьшению расхода газа. Дым из помещения выводится по внутреннему каналу.

Принцип работа коаксиального трубопровода

Конструктивный состав коаксиальной трубы для газового котла

Комплект коаксиального дымохода предполагает наличие определённых элементов:

  • внутренней и наружной трубы, благодаря которым осуществляется непосредственное формирование системы. Диаметр внешней трубы обычно не превышает 125 мм, внутренней– 80 мм;
  • тройника или адаптера, используемого в качестве соединительной детали. Благодаря их наличию к газовому котлу могут быть подсоединены прямые части конструкции;
  • ёмкости, в которой скапливается конденсат;
  • колена, благодаря которому конструкция может обслуживаться в процессе эксплуатации;
  • уплотнительных элементов.

К перечисленным элементам может быть дополнительно добавлены:

  • гофрированная труба, упрощающая выполнение монтажных работ;
  • накладка, используемая для декора места входа трубы в стену;
  • фланец, обеспечивающий настенную прокладку труб.

Внимание! Для изготовления металлических элементов коаксиальная труба для газового котла должная использоваться нержавеющая сталь, способная выдержать воздействие кислот при повышенной температуре.

Состав конструкции

Виды коаксиальных труб дымоудаления по материалу изготовления

При выборе подходящего варианта следует помнить, что коаксиальные дымоходы для настенных газовых котлов могут изготавливаться из различных материалов. Это влияет на долговечность и прочностные характеристики. Для изготовления может использоваться сплав алюминия, сталь, пластик. Наибольшее распространение получили изделия, изготовленные из пластика и нержавейки. Остановимся на них более подробно.

Двухканальные пластиковые дымоходы

Для производства используется термоустойчивый пластик специального назначения, способный сохранить свои эксплуатационные характеристики при температуре +205°С. К основным достоинствам пластиковых дымоходов стоит отнести:

  • доступность. Пластиковый дымоход обойдётся намного дешевле металлических аналогов;
  • небольшая масса;
  • простота выполнения монтажных работ.

К недостаткам стоит отнести небольшой срок службы и невозможность подключения к обычному газовому оборудованию. Пластиковые системы имеют ограничения по максимальной температуре нагрева газов.

Пластиковые модели доступны, но служат мало

Коаксиальные трубы из нержавейки

Изделия из нержавейки имеют более высокие эксплуатационные характеристики. Будучи кислотоустойчивой, такая сталь способна сохранить свои свойства при температуре до +550°С. В каталогах производителей можно найти:

  • неутеплённые конструкции с внутренней трубой кислотоустойчивого сплава.При эксплуатации данной системы образуется конденсат. Для его уменьшения может потребоваться дополнительное утепление. Могут бытовыми и промышленными;
  • утеплённые. Используются для устройства систем коллективного пользования. Наличие утепления существенно увеличивает аэродинамические характеристики системы. Могут подключаться к котлам с естественной и принудительной системой дымоудаления.

Внимание! Дымоход из нержавеющей стали способен прослужить минимум 30 лет.

Система из нержавейки имеет длительный срок службы

Преимущества и недостатки коаксиальных дымоходов

К основным достоинствам следует отнести:

  • локализацию процесса горения. Конструктивное исполнение исключает забор воздуха из помещения. Продукты горения отводятся за пределы дома;
  • прогрев подаваемого внутрь газового котла воздуха до определённой температуры, что способствует увеличению КПД процесса;
  • охлаждение продуктов горения наружным воздухом, что способствует повышению уровня безопасности при эксплуатации системы отопления. Для деревянных строений данное преимущество имеет важное значение;
  • повышение процентного количества сгораемого топлива, что способствует улучшению экологической ситуации;
  • более компактные размеры, по сравнению с системой, включающей отдельные трубы для подвода воздуха и отвода продуктов горения.

Основной недостаток – повышенная стоимость. За коаксиальный трубопровод придётся заплатить почти в 1,5 раза дороже, чем за систему, включающую раздельные трубы. Конструктивные особенности системы провоцируют появление в воздухоподводящем канале конденсата. Зимой это провоцирует обледенение канала. Данный недостаток устраняется путём включения в состав системы элемента для слива конденсата. Может также потребоваться утепление, увеличивающее стоимость трубопровода.

Существует риск обледенения

На какие газовые котлы ставят коаксиальную трубу

Коаксиальный дымоход приобретают, если предстоит установить оборудование с принудительной тягой. В состав отопительного котла должен входить вентилятор, предназначенный для выброса продуктов горения. Т.е. оборудование должно быть турбированным. Такое устройство позволяет стабилизировать процесс горения в закрытой камере. При монтаже дымохода для конденсационного котла следует добиться высокой герметичности стыковых соединений.

Котёл должен быть турбированным

Лучшие производители коаксиального дымохода

При выборе подходящей модели, кроме характеристик, стоит обращать внимание на компанию производителя. Под известными товарными знаками выпускаются коаксиальные дымоходы, к качеству которых нет никаких претензий. Предлагаем познакомиться с наиболее популярными товарными знаками и их отличительными особенностями.

Выбрать подходящий вариант бывает сложно

Коаксиальный дымоход Navien

Продукция корейской компании, наилучшим образом зарекомендовавшая себя на отечественном рынке. Несложно подобрать коаксиальный дымоход Navien для оборудования любого типа, мощность которого не превышает 75 кВт. Отличаясь высоким качеством, изделия, выпущенные под данным товарным знаком, имеют приемлемую для большинства покупателей стоимость.

Для котла Navien стоит выбрать комплектующие такой же марки

Коаксиальный дымоход для газового котла Baxi

В каталогах компании представлены изделия, изготовленные из высокопрочного полимера и нержавеющей стали. В состав стандартного комплекта поставки входит метровая труба, колено в 90°, насадка, обеспечивающая необходимый уровень защиты от ветра, и декоративные кольца. Если коаксиальный дымоход для газового котла Baxi имеет длину менее метра, на воздуховод котла устанавливается сужающая диафрагма. С её помощью удаётся компенсировать тягу. Отсутствие диафрагмы снизит КПД газового котла из-за поступления в камеру сгорания большего объёма воздуха, чем требуется.

Прежде чем купить коаксиальный дымоход для газового котла Бакси, следует определиться с его типоразмером. Производитель предлагает пластиковые изделия, которые могут монтироваться в южных и северных регионах. Удлинённая конструкция и наличие специальной защитной конструкции позволяет обеспечить бесперебойную работу системы отопления при -50°C.

Baxi – неизменно высокое качество изготовления

Почему стоит купить коаксиальный дымоход для газового котла Протерм

При проектировании отопительной системы желательно приобретать оборудование одного и того же производителя. Стоит купить коаксиальный дымоход для газового котла Протерм, если приобретается котёл, выпущенный под таким же товарным знаком. Изготавливаемые в Словакии изделия отличаются высоким качеством и длительным сроком службы.

Протерм – в комплект поставки входит всё необходимое

Коаксиальный дымоход Vaillant

При выборе газового котла Vaillant стоит обязательно приобрести дымоход этого же производителя. Соответствие присоединительных размеров позволит обеспечить стабильность работы системы в течение длительного времени. Входят в комплект поставки отопительного оборудования и продаются отдельно.

Коаксиальный комплект Vaillant

Кроме перечисленных, можно рассмотреть возможность приобретения продукции других производителей при наличии положительных отзывов.

Отзыв о дымоходе Royal Thermo:

Подробнее на ForumHouse:

Отзыв о дымоходе Ferrum:

Подробнее на Отзовик:

Отзыв о коаксиальном дымоходе:

Подробнее на ForumHouse:

Статья по теме:

Качественные и по правилам установленные дымоходы для газового котла в частном доме являются важной составляющей эффективной системы отопления. В статье мы поговорим о том, как правильно обустроить оборудования с учетом установленных нормативов и требований, чтобы не пришлось переделывать дымоход.

Ориентация коаксиальной дымоходной трубы при монтаже

Ориентация трубы осуществляется с учётом особенностей здания. Ориентация может быть:

  • горизонтальной. Позволяет обеспечить принудительную вентиляцию котла. Получила наибольшее распространение. Для горизонтального выхода трубы выбирается место на стене. При этом обязательно учитываются требования по минимальному расстоянию от коаксиального дымохода до окон соседнего дома;
  • вертикальной. Применяется при невозможности реализации первого типа.

Варианты вывода трубы

При вертикальном монтаже возможны два варианта подключения:

  • каскадное, реализуемое для коллективных дымоходов с одновременным подключением нескольких газовых котлов. Дымоход может располагаться внутри и за пределами здания;
  • индивидуальное. Вертикальный коаксиальный дымоход для газового котла используется для отвода продуктов горения на высоту до 7 м. Может быть реализован в одно- и двухэтажных зданиях.

Фото коаксиальных дымоходов представлены ниже.

Правила установки коаксиального дымохода для газового котла

Чтобы избежать сложностей в процессе эксплуатации, следует соблюдать правила установки коаксиального дымохода для газового котла. Внимание заслуживает:

  • порядок вывода конструкции через стену;
  • особенности подключения к газовому котлу;
  • возможность увеличения длины конструкции во время последующей эксплуатации;
  • наличие системы защиты от ветра и обледенения.

Высота трубы зависит от конструктивных особенностей котла. Для напольного газового котла с коаксиальным дымоходом выбирается труба длиной минимум метр. Для настенных моделей минимальная высота составляет полметра. Нельзя напрямую выводить выходной патрубок на улицу.

Протяжённость горизонтального участка также ограничивается конструктивными особенностями оборудования и, как правило, составляет 3–5 м в зависимости от модели котла. Обязательно предусматривается уклон к наружной стене, чтобы обеспечить сток конденсата. Удлинить трубу можно с помощью специальной соединительной муфты, имеющей термоустойчивые уплотнители. Отверстие, через которое дымоход выводится наружу, должно располагаться на высоте минимум 2 м от земли и 1,5 м от котла. От окна, двери и любого другого проёма следует отступить полметра.

Комментарий
Сергей Харитонов
Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Не стоит располагать коаксиальный дымоход под окном. При отсутствии других вариантов между ними расстояние должно быть минимум метр».

Зная перечисленные правила, можно выполнить монтаж коаксиального дымохода газового котла своими руками.

Установлены требования по расстоянию

По какой цене купить коаксиальный дымоход для газового котла

Прежде чем купить коаксиальный дымоход для газового котла, стоит обязательно определиться с требуемыми характеристиками и произвести анализ имеющихся предложений. Это позволит стать обладателем качественного изделия по приемлемой цене. Со средней стоимостью наиболее популярных моделей можно ознакомиться ниже.

При одинаковых характеристиках стоимость может отличаться

Статья по теме:

Газовые котлы для отопления частного дома. В публикации мы рассмотрим критерии выбора газового котла, разновидности, особенности применения, рейтинг напольных и настенных устройств, правильный монтаж своими руками.

Цена коаксиальный дымоход для газового котла

Средние цены на коаксиальные дымоходы для газового котла представлены в таблице.

 Изображение Модель Средняя цена (по состоянию на апрель 2018 г.), руб.
VAILLANT DN Ø60/100 — 1 М 2650
Bosch для горизонтального выхода (колено 90, AZ 389) 4480
STOUTDN Ø60/100 ММ — 850 ММ 2250
PROTHERMDN Ø60/100 ММ — 1 М 2550
Viessmann 60/100, антиобледенение 4200

Таким образом, коаксиальный дымоход – лучшее решение для газового котла. Делитесь в комментариях конструктивными особенностями вашей системы отопления и маркой установленного оборудования.

Установка коаксиального дымохода своими руками

Двустенный коаксиальный дымоход применяется для отвода продуктов сжигания от газовых котлов и колонок, оборудованных закрытой камерой сгорания. Он существенно упрощает монтаж водогрейных аппаратов по части дымоудаления, строить классическую трубу из модульного сэндвича либо керамических блоков вам не придется. Порядок действий такой: знакомимся с конструкцией, изучаем требования норм к установке коаксиального дымохода и делаем монтажные работы своими руками, пользуясь этим руководством.

Устройство дымохода для турбокотла

Коаксиальный газоходный канал – это двустенная конструкция «труба в трубе», выполняющая одновременно 2 функции: вывод дыма наружу и забор воздуха на горение с улицы. Горячие газы движутся по внутреннему каналу, воздушный поток идет навстречу по внешнему (между двумя стенками).

Важный момент. Принудительное движение продуктов горения и воздуха обеспечивает вентилятор газового котла, естественная тяга здесь не работает. В то же время коаксиальный дымоход нельзя подключать к турбированным агрегатам на других видах топлива – дровяным, пеллетным или дизельным.

На схеме изображен вертикальный вариант дымохода, но чаще его устанавливают горизонтально

Дымоходная система 2 в 1 «воздух/продукты сжигания» дает такие преимущества:

  1. Раскаленные газы отдают часть тепла воздушному потоку, процесс горения улучшается, эффективность теплогенератора повышается.
  2. Коаксиальная труба выводится наружу горизонтально, кратчайшим путем через отверстие во внешней стене. В отдельных случаях возможен вертикальный монтаж.
  3. Благодаря двустенной конструкции газохода турбокотел либо колонку можно установить практически в любом помещении без традиционного дымового канала – кухне загородного коттеджа, гараже, подвале и даже в бане. Комната должна соответствовать требованиям к газовым котельным.
  4. Хозяину не нужно заботиться о дополнительном притоке воздуха, нужного для горения. Хотя общеобменную вентиляцию делать все равно придется.

Уточнение. В многоквартирных домах выводить горизонтальный дымовой канал на улицу сквозь стену запрещается.

Недостаток дымоходной системы – обмерзание оголовка при сильном морозе. Всасываемый воздух контактирует с горячей стенкой внутренней трубы и выделяет конденсат, образующий сосульку. Проблема решается установкой специального удлинителя из нержавейки.

Основные элементы коаксиального дымоотвода:

  • прямой участок с оголовком на конце;
  • такой же двустенный отвод под 90° или 45°;
  • адаптер – переходник на коаксиальный выход котла;
  • соединительные хомуты, фланцы;
  • эластичные манжеты, фартуки;
  • ревизионная секция с конденсатоотводчиком (для вертикального монтажа);
  • крепеж.

Примечание. Для подсоединения к разным отопителям могут использоваться различные адаптеры. Например, настенные котлы Viessmann Vitopend уже оснащены фланцем и патрубком, а на теплогенератор Vaillant Turbo указанные детали поставляются отдельно.

Установочный комплект коаксиальной системы STOUT для горизонтального монтажа, Адаптер подходит к газовым теплогенераторам Bosch, Buderus

Как правильно устанавливать коаксиальные элементы, мы расскажем далее. Но сначала предложим изучить…

Требования к установке

В нормативных документах монтаж коаксиального дымохода отдельно не прописан. Следует придерживаться 2 правил: соблюдать рекомендации производителя газового котла и общие требования к отводу продуктов горения от газоиспользующих установок:

  • максимальная длина горизонтального участка трубы – 3 м;
  • проходное сечение дымоотвода должно соответствовать размерам выходного патрубка теплогенератора;
  • если в помещении топочной устанавливается 2 газовых водогрейных аппарата (например, колонка + котел), нужно сделать две отдельных коаксиальных трубы, сводить в одну запрещается;
  • при пересечении стен и перекрытий из негорючих материалов (газобетона, кирпича, железобетона) достаточно установить металлическую либо асбестовую гильзу;
  • в деревянном доме придется устраивать в стене противопожарную разделку, то есть, обеспечить минимальное расстояние от стенки дымохода до горючей конструкции 380 мм.

Подготовка к прокладке дымоотвода напольного котла сквозь деревянную конструкцию

Отдельный нюанс – установка зонта на оголовок газохода, выведенного вертикально через крышу. Нормы строго запрещают накрывать колпаками дымоотводы газовых теплогенераторов. С другой стороны, агрегат необходимо защитить от попадания осадков через коаксиальную систему.

Совет. Противоречия, возникающие из-за несовершенной нормативной базы, решаются просто. Обратитесь в газовую службу вашего района и узнайте конкретные требования к монтажу систем «воздух/продукты сжигания». Перед установкой котла вам все равно придется получать у них разрешение, заказывать проект, а потом сдавать объект в эксплуатацию.

В инструкциях по установке производители отопительных агрегатов требуют соблюдения следующих правил:

  • минимальный отступ от потолка до горизонтально проложенного дымохода – 200 мм;
  • расстояние от стены до конца трубы – не менее 30 см;
  • высота оголовка над уровнем земли – не менее 2 м, лучше 2.5 м;Технологические отступы, которые необходимо соблюдать при монтаже дымоотвода
  • между срезом дымоотвода и ближайшим строением или забором должен оставаться просвет 600 мм, оптимально – 1.5 м;
  • при выборе места расположения отводящего канала важно обеспечить отступ от окна либо приточного отверстия 60 см;
  • уклон дымохода турбированного котла делается в сторону улицы (величина – 10 мм на метр длины трубы);
  • конденсационные агрегаты используют энергию водяных паров, поэтому коаксиальный дымоотвод устанавливается с уклоном в сторону теплогенератора.

На форумах домовладельцы нередко задают вопрос, нужна ли вентиляция котельной при коаксиальном дымоходе. Отвечаем: через внешний канал системы вентилятор втягивает количество воздуха, нужное для горения. Вентиляция в топочной (3-кратный воздухообмен) все равно нужна, она удаляет угар, метан либо пропан в случае утечки.

Монтажная схема и подбор комплектующих

Существует всего 2 базовых схемы установки коаксиальных систем, остальные – это их вариации:

  • горизонтально от котла наружу кратчайшим путем;
  • вертикально через потолок и крышу.

В случае с двустенными дымоходами вторая схема применяется редко, поскольку довольно сложна в исполнении. Прокладка сквозь перекрытия реализуется в ситуациях, когда невозможно вывести канал в стену – впритык построен высокий забор, рядом несколько окон и другие факторы, мешающие правильному монтажу.

Чаще всего используется схема №1 – горизонтальная установка коаксиального дымохода. Намечаете трассу прокладки трубы, измеряете длину и покупаете готовый комплект деталей, перечисленных в первом разделе публикации.

Варианты прокладки коаксиальных каналов в частном доме

Какие нюансы нужно учесть:

  1. Диаметр канала подбирается строго по коаксиальному выходу водогрейного аппарата. В большинстве теплогенераторов применяется 2 размера – 60/100 и 80/125 мм. Первая цифра показывает диаметр газохода, вторая – внешнего воздуховода.
  2. Для стыковки воздушно-дымового канала с отопительным агрегатом применяется переходник – адаптер, подходящий к конкретной модели котла.
  3. Зазор между трубой и стеновым футляром уплотняется несгораемым материалом – базальтовой ватой, асбестовым шнуром. Не стоит задувать щели монтажной полиуретановой пеной.
  4. Дымоход можно удлинить (нарастить дополнительными прямыми секциями), не превышая значения, указанного в паспорте котла. Показатель зависит от производительности вентилятора.
  5. Если газоход слишком короткий, нужно поставить ограничительную диафрагму определенного диаметра. Иначе дымосос накачает в топку больше воздуха, чем необходимо.
  6. В регионах с холодным климатом следует применять насадку, препятствующую обледенению оголовка.
  7. Дымовой канал, проходящий транзитом через неотапливаемое помещение, лучше снаружи изолировать слоем базальтового волокна.

Справка. В паспорте наддувного котла Viessmann Vitopend указаны диаметры устанавливаемых диафрагм в зависимости от протяженности дымохода. Например, труба 60/100 мм длиной до 3 м оснащается диафрагмой 44 мм.

Когда необходимо вертикально вывести коаксиальный газоход из подвала или цокольного этажа, обязательно ставится ревизионная секция со штуцером-конденсатоотводчиком. Если же общая протяженность трассы превышает допустимый предел, вместо двустенной одинарной трубы прокладывается 2 отдельных – дымоотвод и воздуховод 80/80 мм. К выходу котла подсоединяется специальный адаптер-разделитель, изображенный на фото.

Как правильно установить коаксиальный дымоход

Монтаж системы «воздух/продукты горения» выполняется крайне просто. Трубная секция и колено соединяются «в раструб», никакие прокладки или герметики не применяются (на внутреннем канале уже стоит уплотнительное кольцо). Как смонтировать горизонтальный дымоход:

  1. Установите настенный либо напольный котел в проектное положение. Проделайте наружное отверстие, разметьте трассу прокладки карандашом на стене.
  2. Подключите к штуцеру котла отвод 90° или прямой участок в зависимости от монтажной схемы. Здесь используются разные адаптеры – в одних моделях надо сначала поставить металлическую втулку, в других – прикрутить к корпусу агрегата фланец.Виды адаптеров для различных газовых котлов
  3. Присоедините следующую секцию, перед стыковкой оденьте на трубу эластичный манжет.
  4. Натяните манжет на стык, установите сверху хомут, затем скрутите его винтами из комплекта.
  5. На трубу, проходящую сквозь стену, наденьте внутренний декоративный фартук. Установите участок коаксиального дымохода с наружным оголовком (рассекателем), уплотните зазоры.
  6. Если в процессе монтажа производилось удлинение газохода, прикрепите трубу к стене специальными хомутами.

Схема сборки дымоходной системы с горизонтальным выходом

Важный момент. Стык двух участков не должен оказаться в толще стены, это грубое нарушение пожарных норм. Трубопровод, проходящий сквозь перекрытие либо стену, должен быть цельным.

Несколько слов о том, как укоротить коаксиальную трубу, если дымоход торчит снаружи на 40–50 см. Подрезать нужно конец прямого канала со стороны теплогенератора, оголовок не трогайте. Извлеките внутренний газоход и отрезайте обе трубы по отдельности, поскольку в сборе их торцы не совпадают. Подробнее о монтаже расскажет мастер на видео:

Заключение

Как вы сами могли убедиться, установка коаксиальной дымоходной системы для газового котла с закрытой топкой – операция несложная. Если вы нашли возможность самостоятельно пробурить стену и подвесить теплогенератор, то с монтажом двойного дымоотвода проблем точно не возникнет. Трудности возникают, когда надо вести трубу через кровлю – здесь придется повозиться с узлами прохода и герметизацией покрытия. Задача облегчается разделением каналов, дымоход выводится на крышу, а воздуховод – в стену.

Коаксиальный дымоход для газового котла: выбор, установка, правильная эксплуатация

При установке автономной системы отопления в наши дни часто применяют коаксиальный дымоход для газового котла. Установка этого оборудования выполняется без лишних трудностей. Независимая подача воздуха позволяет поддерживать здоровое состояние микроклимата в помещении. Чтобы воспользоваться преимуществами новых технологий в полном объёме, изучите эту публикацию.

Коаксиальный дымоход для газового котла – что это такое

Типичная конструкция создаётся из двух труб с разными размерами в сечении. Они вставляются и фиксируются таким образом, чтобы между стенками оставался просвет. В некоторых моделях устанавливают специальный слой изоляции.

Все изделия этой категории можно разделить на две группы. Сравнительно небольшой коаксиальный дымоход устанавливают горизонтально для обеспечения работоспособности одного газового котла. Применяют стальные и пластиковые элементы конструкции с учётом особенностей отопительного оборудования. Для монтажа в ближайшей наружной стене создают отверстие. Такой вариант подходит для разных объектов недвижимости. Его вполне можно применять в процессе модернизации системы отопления.

Вертикальный коаксиальный дымоход для газового котла применяют при коллективном подключении нескольких пользователей на разных этажах

Подобные сложные сооружения удобнее монтировать на стадии строительства. Здесь подразумеваются значительные архитектурные изменения. Для обеспечения высокой эффективности необходим тщательный предварительный расчёт, точное согласование отдельных функциональных компонентов.

Важно! Чтобы упростить изучение вопроса,в данной публикации рассмотрим подробно только горизонтальные дымоходы для газовых котлов. Такие изделия выпускают серийно в широком ассортименте. Обычному пользователю непросто принять правильное решение только на основе рекламной информации продавцов.

В каких случаях придётся купить коаксиальный дымоход для газового котла

Очевидной является необходимость применения такой системы удаления продуктов горения в многоквартирных домах. Типовую вентиляционную шахту для решения подобных задач использовать запрещено. Монтировать снаружи крупную вертикальную трубу не позволят местные власти. Подобное «украшение» значительно изменяет внешний вид фасада, поэтому, кроме демонтажа, придётся заплатить штраф в соответствии с нормами действующего законодательства.

Монтажные схемы «классических» вертикальных дымоходов

Следующие аргументы хорошо поясняют этот рисунок. Такие конструкции стоят дорого, потому что состоят из большого количества разнообразных компонентов. Придётся обеспечить герметичность соединений. При прохождении каждого перекрытия создают изоляцию в соответствии с правилами пожарной безопасности. Тяжёлые закрепляют на специальных опорах. Особенно трудно создать качественный выход через кровлю. Тут необходимо предотвратить проникновение влаги, предусмотреть целостность узла при тепловом расширении. Даже без тщательного сравнения понятно, что короткий коаксиальный дымоход для газового котла будет стоить дешевле.

Принцип работы коаксиального дымохода для газового котла

Принципиальная схема

Созданный между трубами сквозной канал используют для поступления свежего воздуха с улицы. Вместе с газом из него формируется горючая смесь. Рабочая камера котла – закрытая. Это значит, что исключено влияние на состав атмосферы в комнате.

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Обратите внимание на подогрев входного канала. Это повышает КПД отопительного оборудования без дополнительных настроек и дополнительных устройств. Такой промежуток одновременно выполняет функции теплового изолятора, предотвращая чрезмерный нагрев прилегающих участков стены.”

Конструктивный состав коаксиальной трубы для газового котла

Компоненты типовой конструкции

Соединения не рекомендуется уплотнять герметиками, иными нестандартными средствами. Надо использовать штатные кольца, изготовленные с учётом реальных рабочих температур.

Точный комплект коаксиального дымохода определяется с учётом нескольких важных факторов:

  1. Количество поворотов не делают больше двух, чтобы не ухудшить функциональность системы.
  2. Патрубок, выступающий из стены, делают длинным (60−100 см). Это предотвращает негативное влияние сильных порывов воздуха по направлению в сторону здания.
  3. Для удаления конденсата устанавливают специальные отводчики.

С помощью таких насадок препятствуют появлению наледей на выходной части коаксиального дымохода в зимний период

Виды коаксиальных труб дымоудаления по материалу изготовления

Что такое пластиковый коаксиальный дымоход для газового котла

Полимерные трубы, насадки и другие компоненты обладают существенными преимуществами

Такие изделия выглядят эстетично, легко очищаются от загрязнений. Их не повреждает коррозия. Ржавые потёки не ухудшают внешний вид. В стандартный набор производители включают все детали, необходимые для качественного монтажа. Экономных пользователей привлекает демократичная стоимость. Относительно низкая теплопроводность затрудняет образование конденсата. Для монтажа крупных конструкций пригодится небольшой вес.

Важно! Подобные комплекты рассчитаны на температуру не более +205°C. Они предназначены для оснащения конденсационных котлов, которые эффективно используют тепло отработанных газов.

Коаксиальные трубы из нержавейки

Комплект, изготовленный из нержавеющей стали

В таком исполнении эффектные видимые части необязательно прятать за декоративной обшивкой. Главное преимущество – устойчивость к высоким температурам. Типовые изделия рассчитаны на максимальную температуру от +510 до +550°C в разных моделях. Устойчивость к агрессивным химическим соединениям (кислотам) обеспечивает длительный срок службы.

Преимущества и недостатки коаксиальных дымоходов

Суммарная оценка приведённой информации позволяет отметить следующие плюсы:

  1. Это изделие заменяет приточную трубу и классический дымоход. Его применение существенно снижает себестоимость проекта с учётом компонентов альтернативных конструкций, сложности монтажа.
  2. Коаксиальный дымоход для газового котла качественно удаляет вредные вещества и не загрязняет воздух в комнате.
  3. Его применение позволяет уменьшить интенсивность проветривания при сохранении комфортных и здоровых условий. В таком режиме уменьшаются эксплуатационные затраты.
  4. КПД также увеличивает входной нагрев и рациональное использование тепла выходящих газов.
  5. При правильной установке на такой дымоход не влияет ветер, иные особенности погоды.
  6. Охлаждение внешней части улучшает характеристики пожарной безопасности.
К сведению! При необходимости не слишком трудно выполнить квалифицированный монтаж коаксиального дымохода газового котла своими руками. Затраты на замену, если возникнет такая необходимость, не будут чрезмерными.

Недостатки перечислены в следующем списке:

  1. Такой дымоход подходит идеально только для конденсационного котла и других моделей отопительного оборудования с закрытой топкой.
  2. В сравнении с обычной трубой, двойная конструкция дороже. Но небольшая длина и простой монтаж обеспечат приемлемую стоимость проекта.
  3. Коаксиальные устройства за счёт разницы температур в рабочих протоках активизируют образование конденсата. Приходится устанавливать оптимальный угол наклона в определённую сторону, устанавливать защиту от образования льда.

На какие газовые котлы ставят коаксиальную трубу

Это оснащение хорошо подходит для конденсационных моделей с принудительным отведением дыма. В таком варианте максимальным образом используют преимущества двух функциональных частей. Короткий входной участок не мешает хорошей тяге, а выходной – не создаёт лишних препятствий перемещению загрязнённого воздуха. Также следует обратить внимание на несколько важных нюансов:

  1. Допустимо применение недорогого коаксиального дымохода, изготовленного из пластика.
  2. Трубу наклоняют в сторону котла, где конденсат собирается и удаляется штатными средствами.
  3. При сильных морозах не образуется наледь, уменьшающая выходное отверстие.

Стандартный котёл с закрытой топкой создаёт слишком высокую температуру на выходе, поэтому к нему можно подсоединять только дымоход из нержавеющей стали. Обеспечивается совместимость с одно- и двухконтурными отопительными агрегатами.

Применение коаксиальной системы отведения продуктов горения в комплекте с газовым калорифером

Лучшие производители коаксиального дымохода

Изделия этой категории выпускают известные бренды, которые представляют на рынке котельное оборудование. Однако некоторые независимые производители выпускают аналогичную и универсальную продукцию с вполне приемлемыми потребительскими характеристиками.

Коаксиальный дымоход Navien

В актуальном ассортименте предлагаются следующие товары:

Цифровое обозначение в серии BCSA Тип изделия, особенности Совместимость с котлами
0510 Долговечный комплект из нержавеющей стали. LFA; LST, за исключением котлов мощностью 50 (60) кВт. GA; GST– кроме 49; 55 и 60 кВт, соответственно.
0482 Белый цвет. Длина − 100 см. В наборе: адаптер, колено, патрубки, хомут с манжетой, декоративные накладки и уплотнительные прокладки. SmartTok; Deluxe; DeluxePlus в модификации Coaxial с мощностью от 13 до 30 кВт.
0431 Коаксиальный дымоход для газового котла с подключением к выходному каналу в задней стенке. Длина – 130 см. Deluxe; DeluxePlus (от 13 до 40 кВт).
0487 Комплект серебряного цвета. Prime
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Производитель рекомендует делать выпуск из стены наружу длиной 15−20 см. При увеличении этого участка не исключено образование льда в сильные морозы.”

Следует отметить преимущества комбинированных моделей. Основная часть сделана из алюминия, чтобы сохранить целостность в течение длительного срока эксплуатации. Наконечник не нагревается слишком сильно. Поэтому эту деталь создают из пластика. Самые дорогие модификации – из нержавейки. Увеличение стоимости компенсирует долговечность.

Коаксиальный дымоход для газового котла Baxi

Чтобы создать систему дымоудаления в точном соответствии с имеющимися потребностями, данный производитель предлагает разнообразные дополнения. Кроме коаксиального дымохода для газового котла Бакси, купить можно следующие детали:

  • переходники для забора воздуха;
  • соединительные элементы для раздельных труб;
  • отводы 87° и 90° диаметром 100 и 110 мм;
  • переходные детали для участков с различным диаметром;
  • полипропиленовые удлинители.

Узел для слива конденсата

Как купить коаксиальный дымоход для газового котла Протерм без ошибок

Этот производитель в основной серии предлагает изделия с максимальной длиной коаксиального дымохода для газового котла в 75 и 100 см. В официальной инструкции длину выходной части советуют делать до 15 см.

Короткие дымоходы коаксиальные предназначены для настенных газовых котлов

К сведению! Котлы этого бренда создают на заводах в Словакии и Турции. Соответствующие серии отличаются посадочными размерами выходных патрубков, что надо учитывать при выборе комплектующих систем удаления дыма.

Балтвент – преимущества узкой специализации

С 2016 года этот отечественный производитель выпускает крупногабаритные изделия для отопительных систем

Пример на фото демонстрирует потенциальные возможности современного производства. Для выпуска своих изделий предприятие использует точную плазменную резку, автоматизированные станки и линии. Под этим брендом создают универсальные коаксиальные дымоходы для газовых котлов разных брендов. Качество продукции соответствует нормам международных профильных стандартов.

Правила установки коаксиального дымохода для газового котла

Допустимое размещение внешней части трубы

Статья по теме:

Дымоход для газового котла в частном доме. В публикации мы рассмотрим разновидности дымоходов, критерии выбора, материалы, тонкости самостоятельной установки и как сделать своими руками.

На рисунке отмечены ограничения, которые применяют при монтаже вертикального коаксиального дымохода для газового котла. Применение этих правил на практике обеспечит хорошую тягу, предотвратит опасное загрязнение ближайшего окружающего пространства.Горизонтальные конструкции правильно установить гораздо труднее. Уточнить действующие нормы можно в СП 42-101-2003 и в СНиПах: 2.04.08-87;42-01-2002; 31-02-2001; 2.04.05-91. Их соблюдение обязательно. При нарушении соответствующее газовое оборудование не будет официально оформлено для легального ввода в эксплуатацию.

Целевым назначением правил является минимизация воздействий на человека и животных, зелёные насаждения на участке. Отдельно учитывают противопожарные мероприятия. Ниже приведены основные ограничения:

  • в несущей стене сверлят отверстие на 1/5 см больше диаметра внешней трубы (норма для кирпичных/деревянных строений, соответственно);
  • выход коаксиального дымохода для газового котла устанавливают на расстоянии 200 см и более от уровня земли;
  • в многоэтажных жилых объектах дистанция от системы дымоудаления до оконных/дверных проёмов составляет 50 см и более. Его увеличивают в два раза, если такие элементы конструкции находятся под трубой. До соседних построек – не менее 150 см.
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“В деревянных домах свободное пространство между трубой и стеной заполняют базальтовым волокном. Такой изолятор сохраняет целостность в широком диапазоне температур. Однако его может испортить влага. Следует предусмотреть защиту от воды, чтобы сохранить функциональность утеплителя в течение длительного срока эксплуатации.”

К сожалению, до сих пор нет комплексного нормативного документа, точно устанавливающего правила установки настенного или напольного газового котла с коаксиальным дымоходом. В действующих санитарных нормах, например, вообще нет упоминаний о таких устройствах. Там указывают на необходимость размещения выходных отверстий систем дымоудаления таким образом, чтобы вредные соединения и примеси рассеивались в атмосфере. Подобными расплывчатыми формулировками сложно руководствоваться на практике. В соответствии с реальной ситуацией Минстрой РФ рекомендует ориентироваться при проектировании на региональные нормы, официальные инструкции профильных производителей.

На рисунке отмечены расстояния от коаксиального дымохода до окон и другие дистанции, которые установлены немецкой компанией DeDietrich Рекомендации по монтажу нижних участков вертикальных систем Схема с установкой прокладки из огнеупорного материала Проблемы и правильные решения

Приобретение коаксиального дымохода для газового котла – цены, актуальные предложения рынка

Бренд/Модель Диаметры труб внутренней/внешней; длина, мм Цена, руб. Примечания
BAXI/STOUT 60/100; 850 2 100−2800 Набор с коленом. Производство – Италия.
VIESSMANN/TWINK 60/100; 1000 4200−5600 Нержавеющая сталь, антиобледенение.
Комплект дымохода D75/1000S для Rinnai -/75; 1000 3 400−4100 Нержавеющая сталь. Для котлов серий EMF/RMF.
Vaillant/DN 60/100; 1000 2 600−3100
Protherm/Ягуар 60/100; 750 2 200−2800 Уплотнения из эластомера. Алюминиевые трубы.
STOUT/SCA-6010-210850 60/100; 850 2 800−3400 Совместим с Baxi. Внутренняя труба изготовлена из алюминия, внешняя – из оцинкованной стали.
DeDietrich/ DY 908 60/100;800 5 100−5800 Совместим с котлами MS; FF; MSL. Производство – Франция.
Conti/KITC08RP 60/100; 1000 2 100−2600 Подходит для оснащения котлов Baxi, Ariston, Vaillant, Arderia иDaewoo.

Монтаж системы в кирпичной стене

Коаксиальный дымоход на фото создан профессиональным производителем. Однако он не представлен на рынке под всемирно известным брендом. Такое изделие стоит недорого, хотя вполне способно выполнять свои функции. При выборе альтернативных предложений надо делать оценку с учётом перечисленных выше значимых факторов, совместимости с отопительным оборудованием.

Пользуйтесь комментариями к этой публикации для получения дополнительных сведений. Размещайте здесь свои замечания и советы. Делитесь опытом эксплуатации.

Монтаж коаксиального дымохода газового котла своими руками:

Ссылка на основную публикацию
