Как сделать расчет радиаторов для отопления

Тем, кто планирует купить радиаторы в виде биметаллических теплообменников перво-наперво следует узнать сколько участков этих агрегатов ему нужно. Расчет радиаторов отопления является первым шагом к созданию уюта в доме осенними и зимними вечерами.

Важность вычислений

В чем заключается важность вычисления мощности радиатора?

Вот некоторые ответы на этот вопрос:

  • малое число участков батарей отопления не смогут оптимально нагреть комнату;
  • напротив, если поставить теплообменник с большим числом участков, то в жилище будет жарко, а излишняя отдача жара батареей начнет опустошать ваш кошелек.

При замене или монтаже батарей в дом или квартиру отопительной системы выполнить определенные вычисления архиважно. Если квартирка или дом построены по стандартам, то вычисления можно произвести без учета каких-либо нюансов. Впрочем, если вы построили частный дом, живете в квартире, которые стандартам не соответствуют, то в расчет радиаторов отопления придется учесть специфичность вашего жилища. К примеру, следует учитывать мощь отдаваемого тепла на комнату и давление в отоплении.

Расчет исходя из площади помещения

Чтобы определить потребность в количестве секций устройства обогрева воздуха, приходящегося на жилище, следует произвести расчет отопления радиаторов, исходя из площади помещения. И ориентироваться следует на совокупную квадратуру жилья.

Проведение заблаговременного вычисления числа батарей на жилую зону вычислить несложно. Такой расчет батарей можно провести если ваше жилье стандартное. В противном случае, если ваше жилище не подходит под стандарты, то такое исчисление недопустимо.

Ваши потолки выше стандартных? Тогда на 1 кв. м. пространства приходится порядка 1 сотни ватт мощности в час.

Но нас интересует исчисление количества участков отапливаемого устройства. Как их вычислить?!

Образец исчисления: площадь жилья 30 кв. м. Мы производим умножение пространства на мощь в 100 ватт, в итоге получаем, что мощность радиаторов для прогрева всей комнаты должна составлять 3000 ватт или 3 кВатт часов нужно для поддержания оптимальной температуры в комнате 30 кв. м. Рассчитанное произведение делим на количество энергии, которое выделяет 1 участок устройства. Предположим, что 1 участок выделяет в час 130 Ватт энергии, мощность тeплoобменника указывается в ее документации.

Отсюда мы вычисляем следующее: 3000Вт/130Вт = 23,076, вычисление округляем до целых и получаем, что 23 сегмента нам необходимо для нагрева жилплощади в 30 метров, то есть нам подойдет тeплoобменник с 23 сегментами.

Но и это еще не все, следует учитывать такие нюансы как всевозможная утрата теплоты. Угловая комната или комната с лоджией теплоту будут отдавать скорее, а согревать медленнее. В этом случае исчисление необходимо производить с учетом запаса теплоотдачи, примерно 20%.

Расчет исходя из площади помещения

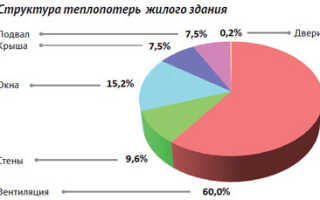

Параметры теплопотери жилого дома

С учетом нестандартных, более высоких потолков вычисление радиаторов отопления проводится из квадратуры жилья и высоты потолка. В этом случае принцип практически такой же как и в случае, описанном выше. Сначала определяем нужное количество тепла, а потом какое число сегментов батарей нам нужно.

Берем все ту же жилую зону с площадью 30 квадратов, но учитываем 3-х метровые потолки. То есть умножаем квадратуру жилой зоны на высоту потолка, произведение равно 90 кубов, мы вычислили объем жилища. По СНИП на 1 кубометр жилья нужен порядка 41 Вт тепла.

Рассчитываем мощность радиаторов, для этого 90 кубометров умножаем на 41 Вт, в результате получаем 3690 Вт. Производим деление 3690 Вт на мощность одного сегмента теплообменника, возьмем ее равной 180 Вт, мощность секции указана в документации к батарее.

Расчет исходя из площади помещения

Теплообменник радиатора

Получаем: 3690Вт/180Вт = 20,5, результат округляем до целых и получаем 21-сегментный теплообменник, то есть для оптимальной отдачи тепла и поддержания благоприятной температуры в жилище с квадратурой в 30 кв. м и высотой потолков 3 метра понадобится теплообменник с 21 сегментом.

Существует методика проведения наиболее точного вычисления для радиаторов отопления, которая больше подходит для подсчета количества батарей в частные дома, где зачастую жилые и нежилые пространства далеки от стандартных. Точность требует соблюдения многих нюансов, и имеет в своем арсенале определенные показатели, учитывающие особенности жилья.

Формула для вычисления оптимального количества тепла:

  • Кт = 100Вт/кв.м. x П x K1 x K2 x K3 x K4 x K5 x K6 x K7?

Где:

Буквенное обозначение Наименование Значение Величина показателя
Кт Количество тепла, необходимого для конкретной зоны жилья
П Площадь конкретного пространства
K1 Показатель остекления оконных проемов Окно с простым остеклением двойного типа 1,26
Окно со стеклопакетом двойного типа 1,01
Окно с тройным стеклопакетом 0,86
K2 Показатель стеновой теплоизоляции Низкая теплоизоляция 1,26
Хорошая теплоизоляция 1,01
Отличная теплоизоляция 0,84
K3 Показатель соотношения квадратуры пола и квадратуры окон 50% 1,21
40% 1,11
30% 1,01
20% 0,91
10% 0,81
K4 Показатель, учитывающий среднюю температуру жилища во время самой холодной недели в году -35C 1,5
-25C 1,3
-20C 1,1
-15C 0,9
-10C 0,7
K5 Коэффициент, который поможет выявить потребность тепла с учетом того, сколько наружных стен есть у помещения 1 стена 1,1
2 стены 1,2
3 стены 1,3
K6 Коэффициент учитывает тип помещений, которые расположены над высчитываемым помещением Чердак не отапливается 1,0
Чердак отапливается 0,9
Выше расположено жилое помещение, которое отапливается 0,7
K7 Коэффициент учета высоты пoтолков в помещении Уровень потолка в 2,5 м. 1,0
Уровень потолка в 3 м. 1,05
Уровень потолка в 3,5 м. 1,1
Уровень потолка в 4 м. 1,15

Число, вычисленное по этой формуле, поделите на тепло, выдающее 1 секцией батареи (указано в документации теплообменника), округлите результат до целых и получите наиболее точный результат в оптимальной потребности радиаторов.
