Давление в системе отопления: каким должно быть и как его повысить, если оно падает

Следом за сбоем давления в отопительной системе приходит проблема – падает качество обогрева помещений в доме. Можно, конечно, настроить работу отопления один раз и надолго, но бесконечно долгим этот период не будет. Однажды нормальное давление в системе отопления изменится, причем значительно.

Мы расскажем вам, как держать под контролем физические показатели теплоносителя. У нас вы узнаете, как обеспечить стабильную скорость перемещения нагретой воды по трубопроводу к приборам. Поймете, как получать и поддерживать комфортную температуру в помещениях.

В предложенной к рассмотрению статье подробно изложены причины падения давления в системах закрытого и открытого типа. Приведены эффективные методы балансировки. Представленные к ознакомлению сведения дополнены схемами, пошаговыми инструкциями, фото и видео-руководствами.

Типы давления в системах отопления

В зависимости от действующего принципа движения теплоносителя в теплопроводе контура, в системах отопления главную роль выполняет статическое или динамическое давление.

Статическое давление, называемое также гравитационным, развивается из-за силы притяжения нашей планеты. Чем выше поднимается вода по контуру, тем сильнее ее вес давит на стенки труб.

При подъеме теплоносителя на высоту 10 метров статическое давление составит 1 бар (0,981 атмосферу). На статическое давление рассчитана открытая отопительная система, наибольшая его величина – порядка 1,52 бара (1,5 атмосферы).

Вода в контурах отопления гравитационного типа движется за счет разницы плотностей нагретой и остывшей воды. При установке котла ниже приборов отопления циркуляционный напор увеличивается
Схемы отопления с естественным движением теплоносителя отличаются небольшим давлением. Его избыток вместе с излишком теплоносителя сбрасывается через открытую поверхность расширительного бака
Напора гравитационной системы должно хватать на течение теплоносителя по трубопроводу, преодоление поворотов и вертикальных участков. Для того чтобы снизить сопротивление трубопровода, увеличивают диаметр труб
Проблемы недостаточного давления для движения теплоносителя решаются путем установки циркуляционных насосов
Использование насоса позволяет использовать в сооружении системы трубы меньших диаметров, т.к. гидравлическое сопротивление преодолевается с помощью установленного агрегата. Устраиваемые сейчас отопительные системы принудительного типа оборудуют закрытым расширительным бачком, обеспечивающим пространство теплоносителю в период его расширения при нагреве
Расширительный бак в контуре насосного отопления расценивается как точка отсчета, в которой развиваемое насосом давление изменяет нагнетательное значение на всасывающее.
В насосные отопительные системы с закрытым бачком в обязательном порядке включают
  • предохранительный клапан давления,
  • нормализующий значение посредством сброса излишка теплоносителя в канализацию.
  • Устройство отопления гравитационного типа
  • Открытый расширительный бачок
  • Прокладка труб большого диаметра
  • Использование циркуляционнного насоса
  • Сокращение диаметров применяемых труб
  • Герметичный расширительный бачок
  • Расширительный бак как точка отсчета
  • Устройства для контроля и регулировки

Динамическое давление в отопительном контуре развивается искусственным путем – применением электронасоса. Как правило, на динамическое давление рассчитаны закрытые системы отопления, контур которых образован трубами значительно меньшего диаметра, чем в открытых отопительных системах.

Нормальное значение динамического давления в системе отопления закрытого типа – 2,4 бара или 2,36 атмосферы.

Последствия нестабильности в контурах

Недостаточное или более высокое давление в тепловом контуре одинаково плохо. В первом случае часть радиаторов не будут эффективно обогревать помещения, во втором – нарушится целостность системы отопления, выйдут из строя ее отдельные элементы.

Правильная обвязка позволит подключить котел к отопительному контуру так, как необходимо для качественной работы теплосистемы

Рост динамического давления в отопительном трубопроводе происходит, если:

  • теплоноситель слишком перегретый;
  • сечение труб недостаточное;
  • котел и трубопровод обросли накипью;
  • воздушные пробки в системе;
  • установлен слишком мощный повысительный насос;
  • происходит подпитка водой.

Также повышенное давление в закрытом контуре вызывает неверная балансировка кранами (система зарегулирована) или неисправность отдельных регуляторов-клапанов.

Для контроля рабочих параметров в закрытых отопительных контурах и для их автоматической регулировки устанавливается группа безопасности:

Для формирования в отопительной системы требующегося для нормальной работы давления используется группа безопасности.
В составе группы, используемой для автоматической регулировки и контроля давления в системе, есть манометр, поршневой воздухоотводчик и предохранительный клапан
Группу безопасности устанавливают за котлом на трубе подачи двхтрубных систем и на подающей части магистральной трубы однотрубных систем.
Функциональные компоненты группы безопасности обеспечивают вывод в атмосферу воздуха, угрожающего образованием пробок и превышением давления, и теплоносителя, увеличивающегося в объеме при закипании.
Группу безопасности обязательно включают в системы с закрытыми расширительными бачками, н,е имеющими естественной возможности для снижения давления как открытые контуры.
В коллекторных вариантах отопления, требующих применения циркуляционных насосов, группу безопасности дополняют дублирующие воздухоотводчики на распределительных гребенках.
Отказаться от установки группы безопасности допустимо, если нагрев теплоносителя осуществляется котлом, оснащенным собственным набором аналогичных средств в миниатюре. Пример: газовые настенные котлы, часть напольных и пеллетные
Компоненты группы безопасности могут располагаться в разных местах системы, но важно соблюсти одно условие — предохранительный клапан должен находиться выше котла.

Давление в отопительном трубопроводе падает по следующим причинам:

  • протечка теплоносителя;
  • неисправность насоса;
  • прорыв мембраны экспанзомата, трещины в стенках обычного расширительного бачка;
  • неисправности блока безопасности;
  • утечка воды из отопительной системы в подпитывающий контур.

Динамическое давление будет повышенным, если засорены полости труб и радиаторов, если загрязнены фильтры-уловители. В таких ситуациях насос работает с повышенной нагрузкой, а эффективность обогревающего контура снижается. Стандартным итогом превышения значений давления становятся протечки в соединениях и даже разрыв труб.

Параметры давления будут ниже, чем положено для нормального функционала, если в магистраль вмонтирован насос недостаточной мощности. Он не сможет перемещать теплоноситель с требующейся скоростью, значит, в прибор будет поставляться несколько остывшая рабочая среда.

Второй яркий пример падения давления – проток перекрыт краном. Признаком этих проблем служит потеря давления в отдельном сегменте трубопровода, расположенном после препятствия для теплоносителя.

Поскольку во всех тепловых контурах имеются приборы, защищающие от чрезмерного давления (по меньшей мере, предохранительный клапан ), проблема низкого давления случается значительно чаще. Рассмотрим причины падения и способы повысить давление, а значит улучшить циркуляцию воды, в отопительных системах открытого и закрытого типа.

Давление в открытой системе отопления

В отличие от закрытого теплового контура правильно построенная открытая отопительная система не требует балансировки с годами эксплуатации – она саморегулируемая. Работа котла и статическое давление обеспечивают постоянную циркуляцию воды в системе.

Плотность нагретой воды, следующей по подающему стояку, ниже плотности охлажденного теплоносителя. Горячая вода стремится занять максимально высокую точку контура, а охлажденная – оказаться в самом его низу.

Необходимое для циркуляции воды давление достигается напором в подающем стояке или повысительным насосом (+)

Давление, развиваемое столбом воды в подающем стояке, способствует циркуляции теплоносителя и компенсирует сопротивление, имеющееся в трубопроводе контура. Его вызывает трение воды о внутреннюю поверхность труб, а также местные сопротивления (повороты и ответвления трубопровода, котел, арматура).

Кстати, трубы повышенного диаметра используются для сборки открытой отопительной системы именно с целью снижения трения.

Чтобы понять, как повысить давление в открытой системе отопления, нужно сначала понять принцип достижения циркуляционного напора в тепловом контуре.

Его формула:

Р ц = h • (р о -р г ),

где:

  • Р ц – напор циркуляционный;
  • h – вертикальная дистанция между центрами котла и нижнего отопительного радиатора;
  • р г – плотность прогретого теплоносителя;
  • р о – плотность охлажденного теплоносителя.

Статическое давление будет выше, если расстояние между центральными осями котла и ближайшей к нему батареи будет как можно более значительным. Соответственно, интенсивность циркуляции теплоносителя окажется выше.

Чтобы достичь максимально возможного давления в отопительном контуре, необходимо опустить котел максимально низко – в подвал.

Чем ближе на подающем контуре радиатор к котлу, тем лучше он прогревается. Регуляторы позволяют распределить тепло между всеми радиаторами системы отопления

Вторая причина падения давление в открытой системе отопления связана с ее саморегуляцией. При изменении температуры нагрева теплоносителя меняется интенсивность его расхода. Повышая нагрев воды для теплового контура в холодные зимние дни, хозяева резко снижают ее плотность.

Однако при прохождении через отопительные радиаторы, вода отдает тепло комнатной атмосфере, при этом ее плотность увеличивается. А по формуле, представленной выше, высокая разность плотностей горячей и охлажденной воды способствует наращиванию циркуляционного напора.

Чем сильнее прогрет теплоноситель и чем холоднее в помещениях дома, тем более высоким будет давление в системе. Однако после того как атмосфера помещений прогреется и теплоотдача радиаторов снизится, давление в открытой системе упадет – сократится разница между температурой воды на подаче и на обратке.

Балансировка двухконтурной открытой теплосистемы

Гравитационные отопительные системы выполняются с одним или несколькими контурами. При этом протяженность каждого закольцованного трубопровода по горизонтали не должна превышать 30 м.

Но для достижения оптимального давления и напора в открытой системе с естественным движением теплоносителя лучше выполнять трубопроводы еще короче – менее 25 м. Тогда воде будет проще бороться с гидравлическим сопротивлением. В контуре с несколькими кольцами, помимо ограничения длины, следует соблюдать условие для отопительных радиаторов – число секций во всех кольцах должно быть примерно равным.

Нехватка давления в открытой двухконтурной тепловой системе происходит из-за ошибок проектировки либо загрязнения трубопровода (+)

Балансировка горизонтальных колец, входящих в вертикальный контур, требуется на этапе проектирования отопительной системы. Если гидравлическое сопротивление какого-либо кольца окажется выше, чем у остальных – статического давления в нем будет недостаточно и напор практически прекратится.

Чтобы поддерживать необходимое давление в двухконтурной отопительной системе, требуется уменьшить сечение труб на подходе к радиаторам. Можно также установить перед радиаторами вентили, выполняющие терморегуляцию (ручные или автоматические).

Сбалансировать двухконтурную систему открытого типа можно:

  • Вручную.Запускаем систему отопления, следом меряем температуру атмосферы каждого отапливаемого помещения. Где она выше – прикручиваем вентиль, где ниже – раскручиваем. Чтобы настроить тепловой баланс, придется выполнить температурные замеры и регулировку вентилей несколько раз;
  • Используя термостатические вентили.Балансировка происходит практически самостоятельно, нужно только выставить желаемую температуру в каждой комнате на рукоятках вентилей. Каждый такой прибор будет управлять подачей теплоносителя в радиатор сам, увеличивая или уменьшая подачу теплоносителя.

Особенно важно, чтобы величина общего гидравлического сопротивления отопительной системы (всех колец в составе контуров) не оказалась выше значения циркуляционного напора. Иначе прогрев теплоносителя и попытки балансировки системы не улучшат циркуляцию.

Циркуляционный насос для открытой теплосистемы

Случается, что меры по балансировке отопительного контура гравитационной системы эффекта не дают. Не все причины низкого давления решаются настройкой – выбор неверного диаметра труб не исправить без полной реконструкции контура.

Тогда, чтобы повысить давление и улучшить движение воды без значительной переделки отопления, в систему монтируется циркуляционный насос или повысительное насосное устройство. Единственное, что потребует его установка – перенос расширительного бачка или его замена на мембранный экспанзомат (закрытый бачок).

При серьезной спаде давления необходим не циркуляционный, а более мощный повысительный насос. Однако для открытых систем отопления повысительные насосы не подходят, т.к. развивают значительное динамическое давление

Энергопотребление циркуляционных насосов не превышает 100 Вт. Поэтому опасаться, что он вытолкнет теплоноситель из контура, не нужно.

Объем воды в отопительной системе более-менее постоянен, при условии контроля за наполнением открытого контура. Поэтому сколько бы воды циркуляционный насос не протолкнул по контуру перед собой, столько же поступит в него с обратной трубы.

Доводя давление в тепловой системе до необходимого, насос позволит удлинить ее, сократить диаметр трубопровода и достичь баланса контура при высоком гидравлическом сопротивлении.

Давление в закрытой отопительной системе

Установка современного котла, особенно двухконтурного, называется продавцами идеальным решением для домашнего отопления. При качественном монтаже нового котла закрытая принудительная система исправно служит несколько лет, но однажды давление в ней резко или постепенно снижается. Как найти причину низкого динамического давления?

Закрытая отопительная система нуждается в пристальном внимании. Падение или рост давления одинаково опасны для нее. Остаться без отопления зимой – худший кошмар домовладельца.

Галерея изображений
Фото из
При нагревании теплоноситель расширяется. Пространство для его расширения обеспечивает одна из камер расширительного бачка. Если она заполнена до предела, излишек теплоносителя отводится через предохранительный клапан
Предохранительные клапаны для масштабных тепловых сетей выпускаются с фланцами для соединения с трубопроводом, для бытовых — с резьбой
Чаще всего предохранительный клапан небольших частных сетей монтируется в составе группы безопасности на общем для трех приборов коллекторе
Если конструкция системы предопределяет установку воздухоотводчиков на стояки или на радиаторы, то в контур после котла монтируется клапан с манометром
При превышении давления выше допустимого предела внутри устройства сжимается пружина с поршнем, открывающим канал для слива теплоносителя
Настройка предохранительного клапана производится так, чтобы верхний предел не превышал значения, максимально допустимого для самого слабого компонента системы. Нижний предел подбирают, исходя из минимальных значений для нормальной эксплуатации
Если есть риск падения давления ниже нормальных эксплуатационных значений, устанавливают клапан подпитки. Он пополнит запас теплоносителя в случае, если из-за активного отвода воздуха объем его сильно сократился
Внутри прибора установлена мембрана. При падении давления натяжение мембраны ослабевает, она позволяет разжаться пружине, открывающей доступ воде из системы водоснабжения
Устройство для понижения давления
Предохранительное устройство на фланце
Установка приборов на общий коллектор
Предохранительный клапан с манометром
Принцип действия предохранительного клапана
Правила настройки предохранительного клапана
Клапан подпитки с манометром для систем отопления
Специфика работы клапанов подпитки контуров отопления

Прежде всего, проверяется и повысительный, и циркуляционный насос, имеющийся в тепловом контуре. Этот прибор изнашивается быстрее, чем котел, экспанзомат или трубопровод, поэтому его состояние определяется первым. Важно убедиться, что к «молчащему» насосу поступает электропитание и только после предпринимать меры по замене прибора.

Вообще, рациональнее встраивать в отопительный контур два насоса заранее – один в основной трубе, второй в байпасе. Закрытая система отопления не может работать при низком динамическом давлении. Поэтому запасной насос, включенный вовремя, обезопасит дом и трубопровод от промерзания.

Если насос исправен, источник потери давления находится в котле или в системе трубопровода. Котел проверяем последним, сначала – отопительный контур.

Шаги поиска утечки теплоносителя

Самостоятельно обнаружить протечки в системе отопления возможно, если трубы установлены открыто, имеется доступ к кранам и ко всем соединительным элементам. Требуется также снять декоративную обшивку отопительных радиаторов.

Нужно пройти по всему тепловому контуру с фонариком, пристально изучая каждое соединение, каждый элемент системы (обвязку котла тоже). Ищем лужицы воды, влажные пятна на полу, следы высохшей воды, ржавые потеки на трубах, батареях и запорной арматуре.

Берем маленькое зеркало, подсвечиваем фонариком и осматриваем тыльную сторону каждой секции отопительного радиатора. Если батареи сборные, из чугуна или алюминия – следует осмотреть соединения между секциями. Коррозия, потеки ржавчины – признак протечки, даже если пол сухой под радиатором.

Бывают ситуации, когда давление в контуре падает неторопливо, день ото дня. Причем различимых следов протечки на элементах отопительной системы или на полу совершенно нет. Вернее, протечки есть и их немало, но обнаружить их не получается.

Протекающая вода испаряется на трубе, радиаторе или на поверхности пола, т.е. заметных луж не образуется. Нужно выявить места возможного протекания теплоносителя, подложить под них листы мягкой бумаги – подойдут салфетки или туалетная бумага. Спустя несколько часов проверяем бумагу на влажность. Если мокрая – значит протечка здесь.

Исправность группы безопасности котла заключается не только в работе манометра, предокхранительного клапана и воздухоотводчика. Ни один ее элемент или разъемное соединения не должны течь

В доме, оснащенном частично скрытой системой отопительного трубопровода, найти протечки самостоятельно невозможно. Остается лишь вызывать теплотехников, которые выполнят поиск протечек теплового контура при помощи специального оборудования.

Теплотехнический поиск утечек в отопительной системе выполняется в определенной последовательности. Прежде из контура сливается теплоноситель.

Затем ко всему отопительному трубопроводу или к его отдельным сегментам, оборудованным отсечными кранами, подключается через резьбовое соединение компрессор. В крайнем варианте можно подсоединить к трубопроводу автомобильный насос.

Спустя несколько минут с начала закачки воздуха в тепловой контур, в местах протечек послышится различимый звук выходящего воздуха. Каждый заделанный в стену или пол участок системы отопления с обнаруженной по звуку протечкой необходимо вскрыть от цементной стяжки.

Далее протечка ликвидируется заменой сегмента труб, перетяжкой соединения с подмоткой пакли или фум-ленты, снятием и установкой новой запорной арматуры.

Перепады давления в отопительном котле

Отметим сразу, что определить точную поломку котлового оборудования способен лишь инженер-теплотехник сервисной службы. Т.е. самостоятельно выяснить и, тем более, устранить серьезную поломку, вызвавшую падение давления в отопительном котле, домовладелец не сможет.

Рассмотрим возможные причины «ползучего» изменения давления на котловом манометре, происходящего при внешней исправности котла.

Трещина в теплообменнике. С годами эксплуатации стенки теплообменника в котле могут получить микротрещины. Причины их образования – износ агрегата, ослабления прочности при промывках, опрессовках (гидроудар) или заводской брак. Теплоноситель течет через них и котлу требуется подпитка водой каждые 3-5 дней.

Визуально протечку не обнаружить – вода течет слабо, при включенной горелке накопленная в котле влага испаряется. Требуется замена теплообменника, реже получается его пропаять.

Трехходовый кран идеален для многокольцовых отопительных систем. Однако пропускная способность такого крана прочно связана с тем, насколько часто его будут очищать от загрязнений

Давление растет из-за открытого крана подпитки. На фоне низкого динамического давления в котле и более высокого давления в водопроводе, через подпиточный кран в систему отопления поступает «лишняя» вода. Давление в тепловом контуре нарастает до момента, требующего его сброса через предохранительный клапан котлового агрегата.

Если же напор в водопроводе спадет, теплоноситель отопительного контура передавит ее поступление в котел, тогда в отопительной системе давление снизится. Сходная проблема возникает при неисправном подпиточном кране. Требуется либо закрыть кран, либо заменить его.

Рост давления из-за трехходового клапана. При неисправности клапана, установленного на двухконтурном котле, вода из «хозяйственного» сектора нагрева будет поступать в отопительную систему. Трехходовому клапану требуется чистка или замена.

Показания манометра котла не меняются. Если при изменениях рабочих режимов котла, при росте или снижении температуры в контуре манометр показывает одинаковое давление – он «завис». Т.е. через патрубок в него набилась грязь из отопительной системы. Требуется замена манометра.

Низкое давление из-за расширительного бачка

С двухконтурными котлами в закрытых отопительных системах зачастую происходит такая ситуация: при пуске в режиме отопления резко увеличивается давление по котловому манометру. Если контур целиком заполнен водой – давление нарастает до 3 бар и активируется клапан сброса, сбрасывающий часть воды.

Домовладелец отключает горелку, ждет остывания воды. При этом давление падает до минимума. Следом хозяин пытается затем включить котел. Но агрегат не работает, подает сигнал «авария». Хотя иной раз удается активировать работу двухконтурного котла, если давление не снизится слишком сильно.

Положение экспанзомата рядом с отопительным котлом объясняется его важностью для тепловой системы. За состоянием и исправностью расширительного бака нужно внимательно следить

Остается только попробовать поднять давление, долив в систему воды в «холодном» режиме (с выключенной горелкой) и добившись показаний манометра на уровне 1,2-1,5 бар. Но перезапуск котла происходит с прежним результатом: давление увеличивается; активируется клапан сброса; вода сливается; давление на минимуме; котел не хочет работать.

Причин такой неисправности может быть несколько. Однако частый источник проблемы – расширительный бачок. Причем не важно, где он расположен – внутри котла или вне его.

Экспанзомат разделен гибкой мембраной на две части. В одной теплоноситель, в другой газ (обычно – азот) под давлением 1,5 бара. Расширяющаяся при нагреве вода, содержащаяся в тепловом контуре, давит через мембрану на газовый отсек мембранного бачка. Чтобы компенсировать возросшее давление в системе, газ в экспанзомате сжимается.

Спустя годы пользования закрытым отопительным контуром ниппель, через который выполнялась закачка газа в расширительный бачок, начинает протекать. Бывает, что газ сбрасывают сами домовладельцы, не понимающие назначения ниппеля.

В любом варианте событий газа в экспанзомате становится меньше и меньше. Вскоре расширительный бачок уже не способен компенсировать давление расширяющегося теплоносителя в системе, его значения достигают максимума.

На неисправность расширительного бачка закрытая система отопления отреагирует резким взлетом и падением динамического давления

Разберемся, как решить проблему с недостатка газа в экспанзомате. Прежде выключаем котел, если он электрический – от электросети тоже.

Если расширительный бачок встроен в котел, нужно перекрыть доступ воды в оба его контура (или один). Слить воду из котла полностью. Если экспанзомат находится отдельно от котла, нужно «его» фрагмент трубопровода от общей сети и слить воду оттуда.

После взять автомобильный насос, оборудованный манометром (манометр нужен обязательно), присоединить к ниппелю на экспанзомате и накачивать его. Из заблокированного сектора трубопровода (или котла, если бачок в нем) пойдет вода – качаем дальше.

Следим за манометром насоса. Вода перестала вытекать, а давление достигло 1,2-1,5 бар – прекращаем качать воздух.

Остается открыть запорные краны, подпитать контур водой до 1,2-1,5 бар, после включить котел. Система отопления будет работать. Обнаружив, что проблема с давлением вновь появилась спустя время – замените ниппель экспанзомата, он сильно течет.

Отметим, что с бачком может быть другая проблема, более сложная – разрыв мембраны. Тогда накачка воздухом не поможет, придется менять экспанзомат.

Выводы и полезное видео по теме

Ролик #1. Как осуществить балансировку отопительных радиаторов в домашней отопительной системе. Напомним, что без вентилей на каждом отопительном радиаторе сбалансировать систему не получится.

Ролик #2. Рекомендации теплотехника по восстановлению рабочего давления в отопительных контурах закрытого типа. В видео также объясняется порядок накачки экспанзомата, утратившего «заводской» газ:

Грамотно сбалансированная отопительная система будет выполнять свои функции несколько лет. Но однажды изменятся характеристики теплоносителя или выйдут из строя ответственные элементы теплового контура. Поэтому слежение за показателями теплоносителя по манометрам необходимо вести постоянно, чтобы своевременно реагировать на перепады давления.

Пишите, пожалуйста, комментарии, если у вас возникли вопросы по теме статьи. Ждем ваших рассказов о собственном опыте в нормализации давления в отопительном контуре. Мы и посетители сайта готовы обсудить спорные моменты в расположенном под текстом статьи блоке.

Причины падения давления в котле и основные действия по ремонту

Давление в котле — показатель работы тепловой системы, от которой зависит безопасность оборудования и осуществление технологического процесса теплоснабжения.

Высокое давление угрожает целостности агрегата, а низкое нарушает движение среды, а, следовательно, скорость передачи тепла. Пользователь котла должен знать причины появления скачков давления и как поднять давление в котле.

Какое давление в котле считается нормальным

Характеризуют систему теплоснабжения несколькими показателями:

  • Статистическое — зависит от высоты расположения труб отопительной сети. Оно растет с ростом высоты объекта, на каждый метр, статистическое давление повышает на 0.1 атм. К примеру, статистическое давление в трехэтажном доме будет 3Х3=9 м = 0.9 бар = 0.9 атм.
  • Динамическое, обеспечивается электронасосом теплоснабжения. Например, обычно насос обеспечивает показатель 1.2 атм.
  • Рабочее давление котла — сумма статистического и динамического: 0.9+ 1.3= 2.3 бар=2.3 атм.
  • Избыточное, устанавливается манометром, является разницей между атмосферой и давлением в линии подводки воды. Оно зависит от испарения в котловых поверхностях нагрева. Если источник теплоснабжения имеет пароохладитель, испарение его могут использовать для нагрева контура отопления.
  • Номинальное — соответствует расчетной работе котлоагрегата и контура теплоснабжения.
  • Максимальное, какое давление должно быть для безопасной работы теплотехнического оборудования.
  • Опрессовочное — гидроиспытание повышенным давлением схемы отопления на плотность соединения, обычно 1.5 от рабочего показателя, более точно указывается производителем агрегата.

В теплоэнергетике давление в котле отопления измеряются в атмосферах и определяется манометром или первичным датчиком. Чтобы оборудование работало исправно важно, чтобы значение не превышало разрешенный максимальный/минимальный порог. Для стандартного коттеджа норма для двухконтурного котла от 1.2 до 2.5 бар.

Как проверить давление в котле и сети

Современное теплоэнергетическое оборудование укомплектовывается показывающими приборами пружинными и электроконтактными манометрами, а также первичными датчиками давления. Пружинные манометры с помощью стрелки показывают давление, которое соответствует состоянию среды в контуре.

Электроконтактный манометр и первичный датчик измеряют давление, если давление пониженное, вырабатывают соответствующий электросигнал и направляют в систему автоматики и КИПиА для принятия решения по управлению процессом с одновременной фиксацией показаний на рабочем дисплее водогрейных котлов.

Приборы по давлению располагают на выходе теплоносителя из котла на гибких подводках, на группе безопасности, после электронасоса и на контуре теплоснабжения. Процесс образования давления в контуре:

  1. Подпитывают контур, стравливают воздушную пробку, пока давление не выровняется до 1.2 бар.
  2. Запускают электронасос и добиваются стабильного режима в контуре отопления
  3. Запускают агрегат и начинают нагрев теплоносителя по заданному температурному графику.
  4. Вместе с поднятием температуры растет давление в котле Аристон, при выходе на рабочую нагрузку, оно не может быть выше установленные заводом-изготовителем.
  5. В процессе теплопередачи состояние среды в контуре контролируют по котловому манометру и его показателю на экране котла.
  6. При падении гидравлического давления, стрелка прибора на котлоагрегате будет падать, на дисплее появиться код ошибки вызванной низким давлением среды.

Если меры не будут приняты, и оно по-прежнему будут уменьшаться, котел автоматически будет остановлен.

Основные причины снижения давления

В сети с принудительным движением жидкости падение давление в котлоагрегате вызывается рядом из причин: утечка среды из контура, забит теплообменный аппарат накипью, образовалась воздушная пробка в сети или во внутренних поверхностях котла, разрыв теплообменного аппарата или неисправность первичного датчика.

Большинство из указанных сбоев можно устранить самому, потребуется только правильно их диагностировать, чтобы в дальнейшем избежать проблем.

Утечка

Эта самая распространённая причина сброса давления. Ее можно легко определить по месту выхода воды. Обычно утечка может протекать в точках соединений элементов системы по водяному контуру теплоносителя, при неисправном воздухоотводчике, дренажном вентиле или из-за нарушения целостности теплообменника в котле Бакси.

В некоторых случая утечку теплоносителя сложно определить, если трубы закрыты под полом или забетонированные в стенах.

Тогда потребуется использование тепловизоров, для этого стоит пригласить специалистов, чтобы зря не демонтировать строительные конструкции.

Для устранения этого вида утечек выполняют ремонт труб и трубных соединений. При разрыве элементов, например, теплообменного аппарата, в котле Вайлант, потребуется замена его на равноценный, поскольку такое оборудование ремонту не подлежит.

Включение ГВС

Этот сбой также носит распространённый характер, однако он не всегда связан с нарушением целостности системы. Скорее всего, причина вызвана конструкцией   двухконтурных котлов высокого давления.

В момент открытия крана ГВС на смесителе, теплоноситель переключается на теплообменник ГВС и естественно объем его в контуре уменьшается, что вызывает частичное падение давление. Система самовосстанавливается при закрытии крана на смесителе.

Если состояние среды не восстановилось нужно установить причину сбоя. К наиболее распространенным относятся две: неправильная работа трехходового клапана и подсос воздуха в сети. В первом случае потребуется замена, а во втором — стравить воздух из контура теплоснабжения, труб и радиаторов.

Воздушная пробка

Скопление воздуха в сети происходит обычно во время запуска ее из холодного состояния. Если стоят автоматические воздухоотводчики, то проблема возникает, если они неисправны и не выполняют свою роль, например, воздушное отверстие, забито накипью или имеется внутренний перекос поплавка, закрывающий рабочий штуцер.

Установить завоздушивание систем отопления очень просто, по булькающим звукам, в местах, где соприкасаются жидкая и воздушная среды. После определения места скопления воздуха приступают к его сбросу. Для этого отключают котел, и стравливают воздух через воздушники или краники Маевского.

После выхода воздуха подпитывают контур водой, циркулируют теплоноситель насосом и опять сбрасывают воздух до полного его удаления. Если воздух стравить не получается из-за неисправного воздушника, то отключают котел, дренируют весь теплоноситель и приступают к ремонту или замене неисправного воздухоотводчика.

Неисправности расширительного бака

Расширительный сосуд предназначен для гидрокомпенсации системы во время расширения воды при нагреве котла из холодного состояния. Емкость бака разделена мембраной на две части воздушную и водяную.

Для сосуда, который давно установлен в сети, возможна некорректная работа ниппеля, который из-за износа начал пропускать воздух и давление в сети станет ниже.

Данный сбой легко определить, закачав воздух автонасосом через ниппель в воздушную полость бака. Если утечку устранить не удалось, можно прочистить отверстие ниппеля или заменить расширительный бачок на новый, аналогичный по производительности и размерам.

Ошибки датчика давления

Датчик давления располагается обычно на группе безопасности или на подаче на выходе из котлоагрегата. Он функционирует в системе безопасности и регулирования вместе с центробежным насосом.

Первичный датчик выполнен из прямоугольного корпуса с электронной составляющей и клеммами для подключения к электроцепи блока управления и выходным резьбовым штуцером для соединения с теплоносителем.

В рабочем состоянии датчик определяет давление и если оно не соответствует установленным параметрам, то подает сигнал на блок управления, который отключает/включает циркуляционный насос. Если падение станет, ниже предельного значения, аварийно будет остановлен насос.

Когда имеется сбой в элементах управления или неправильно выполнена настройка датчика даже при нормальном давлении в сети устройство будет отправлять аварийный сигнал на блок управления. Для устранения сбоя потребуется провести правильную наладку датчика или заменить его на новый.

Трещина теплообменника

При обнаружении утечек, ее причиной может стать разрыв теплообменника. Данный сбой не ремонтируемый, потребуется полная замена устройства на аналогичный.

Это очень дорогая операция и порой имеет цену нового изделия. Поэтому пользователю самому придется решать вопрос о дальнейшей судьбе такого котла, пригласить сервисную службу для ремонта или заказывать новый котел.

Причиной выхода из строя теплообменного аппарата в большинстве случаев является отложение накипи из-за солей жесткости в теплоносителе.

Поэтому чтобы этого не происходило, многие производители дорогостоящего оборудования рекомендуют выполнять предварительную очистку подпиточной воды и проводить периодическую чистку внутреннего отопительного контура от накипи, по технологической карте, указанной заводом-производителем в технической документации к котлу.

Кран сброса пропускает

Это тоже распространенная проблема падения давления, но она легко устранима, работу может выполнить пользователь самостоятельно без приглашения сервисной службы. Дренажный вентиль устанавливается в контур теплоснабжения в самой нижней точке сети, и служить для аварийного сбора теплоносителя.

Обычно в теплоносителе находится много взвешенных веществ, которые при дренаже попадают по клапан дренажного вентиля, в связи, с чем он не садится полностью на седло, из-за чего происходят утечки.

При обнаружении такого сбоя можно несколько раз промыть внутренний контур водой через кран подпитки и проверить работу вентиля, возможно сор   выйдет, и он будет плотно закрываться. В противном случае потребуется проведение ревизии такому запорному устройству.

Действия при падении давления

Не всегда падение давление в контуре является аварийным, например, при запуске сети из холодного состояния и сбрасывании воздушных пробок это допускается.

Если воздух стравлен из контура полностью, теплоноситель достиг рабочей температуры, и давление скачет, то потребуется подкачка давления в расширительном баке воздухом.

Если котлоагрегат и контур отопления не имеет утечек, расширительный бачок и арматура исправна, а давление падает, при этом агрегат отключается аварийно, следует пригласить представителя сервисной службы, чтобы проверить исправность работы электронной системы регулирования режимами котла.

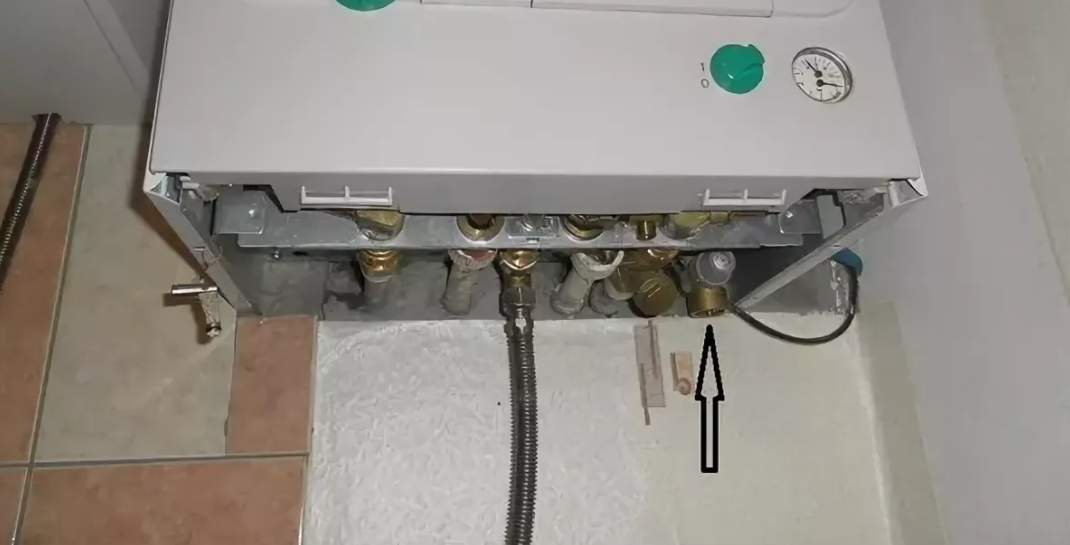

Как правильно поднять давление в газовом котле

Почему падает давление в газовом котле, в системе отопления

Номинальное давление в системе обеспечивает нормальную циркуляцию теплоносителя и напор в кранах. Но как быть, если падает давление в двухконтурном котле? Почему так происходит? Основные причины:

  • неправильная установка,
  • несоответствие мощности котла вашему трубопроводу,
  • течь,
  • повреждение радиатора,
  • перебои в подаче газа.

Рассмотрим, как поднять давление и что делать, когда котел его не держит.

Разновидности давления

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

  • Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
  • Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
  • Рабочее. Включает два вышеуказанных варианта.
  • Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
  • Номинальное. То, которое указал производитель в документации к конкретной модели.
  • Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
  • Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами. Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы.

Контроль давления в газовом котле

Все современное отопительное оборудование снабжается датчиками контроля. Датчик давления следит за нормальной работой. В случае отклонения от нормы он посылает сигнал управляющему модулю, отчего котел блокируется. Дополнительно на дисплее может показаться код ошибки.

Какое давление должно быть? Отслеживать значения помогает манометр. Навесной агрегат « Бош », « Аристон », « Навьен », Baxi, установленный в доме, поддерживает значения от 1,5 до 2 атм. Падение показателей наблюдается только в системах с принудительным движением жидкости (насосом).

Как работает оборудование

В нормальных условиях работа проходит таким образом:

  • Датчики фиксируют температуру теплоносителя. Если установлен наружный термостат, автоматически зажигается горелка и выполняется нагрев.
  • Вместе с ростом температуры поднимается давление. При нагреве вода расширяется, поэтому для сброса лишнего теплоносителя предусмотрен расширительный бак. Предохранительный клапан также сбрасывает излишки в канализацию.
  • Если в работе происходит сбой, сливается слишком много воды. В результате падает напор.
  • Как только температура достигает установленной, котел отключается.

Подробнее о работе расширительного бачка:

  • Бак состоит из двух частей, которые поделены диафрагмой. В одной полости находится азот, в другой скапливается лишняя жидкость.
  • Теплоноситель заполняет его настолько, насколько велика разница в значениях системы и азота.
  • Как только нагрев прекращается, азот выталкивает воду из полости путем деформации мембраны.

Почему упало давление воды

Что влияет на показатели в контуре:

  • Высота установки корпуса, как следствие — высота и длина труб.
  • Воздействие жидкости на трубы и другие элементы.
  • Конструкция магистральных путей.

Если в вашем доме установлено автономное отопление, тогда нормы зависят от:

  • Модели котла, пути трубопровода.
  • Места монтажа.
  • Количества этажей в здании.
  • Характеристик внешней трубы.

Далее мы рассмотрим причины, не связанные с установкой. Если прибор сбрасывает и не набирает давление, это может быть внутренняя поломка или внешние факторы.

Течь в системе

Вы доливаете теплоноситель в контур, но напор все равно низкий. Если батареи хорошо нагреваются, влага быстро испаряется, поэтому место протечки сложно обнаружить. Возьмите сухую салфетку и пройдитесь по всем стыкам труб, соединениям. Посмотрите, возможно, под радиаторами скапливаются лужицы.

Если течь не удалось обнаружить, используйте компрессор.

  • Отключите радиаторы от отопительного устройства.
  • Слейте всю жидкость.
  • Подсоедините к кранам компрессор.
  • Прокачайте контур воздухом.
  • Вы услышите посторонний звук в тех местах, где есть повреждения.
  • Для герметизации используйте сантехническую паклю или герметик.

Ваши радиаторы встроены в стену? Тогда обратитесь к специалистам. Они проведут проверку тепловизором. Вам останется вскрыть поврежденный участок и провести ремонт.

Неправильно подобранный котел — мощность не соответствует установленным параметрам трубопровода. Поэтому постоянно падает и не держится давление.

Если значения быстро падают, причина может быть в расширительном баке . При этом вы каждую неделю заливаете теплоноситель, но его становится все меньше, хотя протечек не обнаружено. Также наблюдается сброс напора в смесителях.

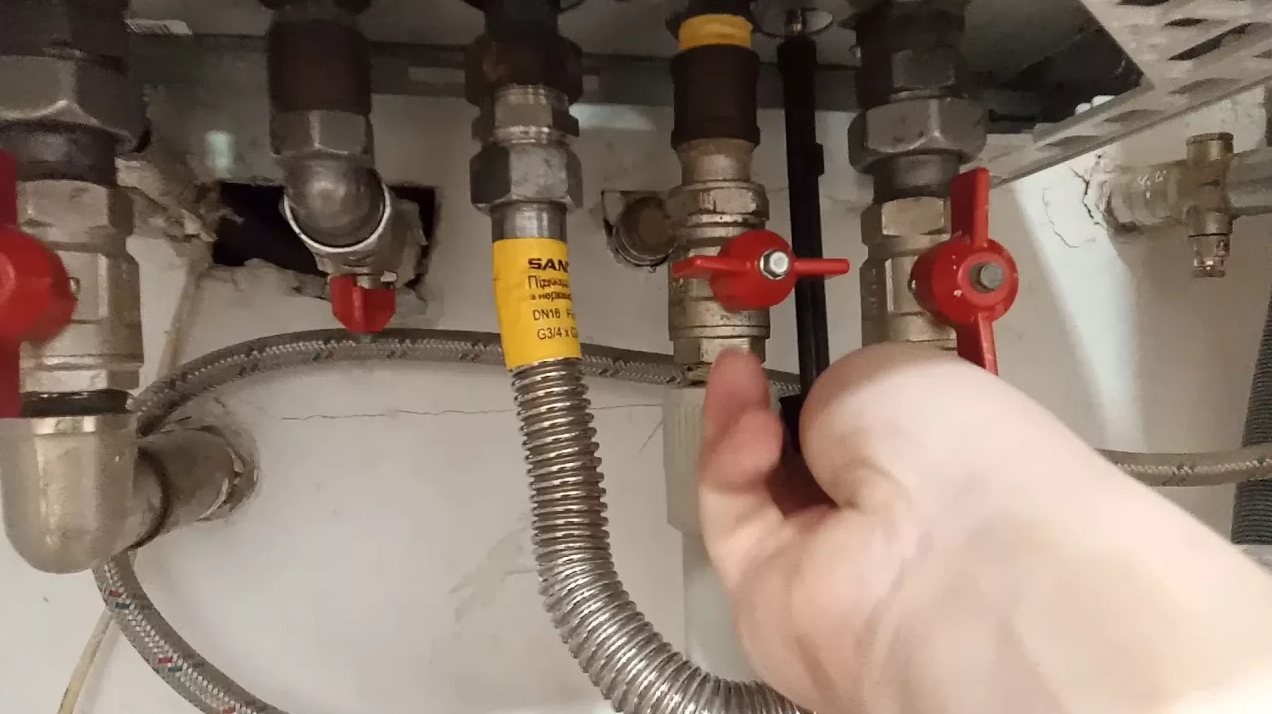

Как набрать и повысить показатели:

  • Перекройте вентили подачи воды.
  • Полностью слейте воду из контура.
  • Откройте штуцер на расширительном баке (РБ) и зафиксируйте цифры.
  • Закачивайте насосом воздух, пока не выйдет вся вода.
  • Стравите воздух и повторите действия. Следите, чтобы стрелка на манометре не превышала 1,3 бар.
  • Откройте краны и залейте жидкость.

Если после процедуры упало и не поднимается давление, осмотрите мембрану на повреждения. При необходимости замените.

Неисправность теплообменника . После проверки труб и соединений нарушений не обнаружено? Осмотрите радиатор на повреждения. Большое скопление накипи на трубках приводит к частым промывкам реагентами. От этого материал быстро изнашивается, появляются трещины.

Битермический узел не подлежит ремонту из-за конструкции. Потребуется замена. Если установлен трубчатый радиатор, демонтируйте его. Свищи можно обнаружить по зеленым пятнам на поверхности. Просушите устройство, зачистите поврежденное место наждачкой. После проведите спайку паяльником или горелкой.

К сожалению, после ремонта узел недолго прослужит. Поэтому рано или поздно придется его менять.

Проблемы с краном подпитки . При протечке кран приводит к постоянному падению напора. Как добавить теплоноситель в систему? Поможет только замена детали.

Читайте также:   Запчасти для мойки высокого давления интерскол 140

Неполадки трехходового клапана . В двухконтурных устройствах клапан служит для переключения потоков с отопления на горячее водоснабжение. Проведите чистку клапана, его работе может мешать накипь, мусор.

Завоздушенность . Определить, что в батареях появился воздушный карман, несложно. Это понятно по булькающим звукам там, где вода сталкивается с воздухом. Поступите так:

  • Зафиксируйте значения манометра.
  • Отключите технику.
  • Установите емкость под кран Маевского и откройте его вентиль.
  • Вы услышите, как пойдет воздух, может капать жидкость. Дождитесь, пока шипение прекратится.
  • Включите воду и подавайте ее до тех пор, пока стрелка манометра не достигнет начального положения. Перекройте краны.
  • Запустите котел и прислушайтесь к работе. Если снова слышны звуки, повторите процедуру.

Проблемы с газом в магистрали

Перебои с подачей топлива приводят к нарушениям нагрева и блокировке котла. По каким причинам случаются перебои:

  • Засор газовой арматуры: фильтров, форсунок, шланга.
  • Неисправность или засор клапана подачи газа.
  • Утечка топлива. Перекройте вентили и вызывайте газовую службу.

Как видите, проблемы с работой котла возникают как по внутренним, так и внешним причинам. Если вам не удалось обнаружить место неполадки, вызывайте мастера. Он проведет диагностику системы и устранит поломку.

Источник

Рабочее давление в системе отопления частного дома

Давление в котле и в системе отопления — одно и то же. Домовладельцы, как правило, называют это давлением котла, а инженеры называют его давлением в системе центрального отопления.

Сейчас в домах устанавливалось все больше и больше комбинированных котлов, а также ряд некомбинированных котлов с герметичной системой. За очень редкими исключениями, системы центрального отопления с комбинированными или системными котлами не используют коллекторный бак. Система центрального отопления герметична (закрыта) и находится под давлением. Когда система нагревается, давление в котле обычно немного повышается. Положение циркуляционного насоса в системе также может немного изменить давление на манометре.

Важность давления

Большинство систем центрального отопления закрыты. Это означает, что нет открытых вентиляционных отверстий для размещения расширения и сжатия воды, когда она нагревается и охлаждается. Вместо этого система герметизирована и находится под давлением, чтобы компенсировать эти изменения. Давление имеет решающее значение для правильной работы отопления. Важно знать какое давление должно быть в отопительной системе.

У большинства котлов есть способ обнаружения, если давление выключено. Они отключатся, когда давление упадет слишком низко, а некоторые модели сделают то же самое, когда давление будет слишком высоким. Поэтому, если давление слишком низкое, котел выключится, и не будет горячей воды. В качестве альтернативы, высокое давление в котле создает ненужную нагрузку, и система может выйти из строя.

Какое давление должно быть в системе отопления

Большинство современных гидравлических систем отопления представляют собой закрытые системы, которые должны поддерживаться при минимальном давлении. Это может показаться простой концепцией, но удивительно, как часто недостаток внимания к основам может вызывать всевозможные проблемы. Давление в точке наполнения должно быть достаточно высоким, чтобы вытолкнуть жидкость в верхнюю часть системы. Обычно это вызывает беспокойство только тогда, когда точка заполнения находится в подвале, но можно понять, почему возникли бы проблемы, если бы в верхней части системы буквально не было жидкости.

Определяя, какое рабочее давление в системе отопления, нужно учесть, что оно должно быть достаточное, чтобы горячая вода правильно циркулировала вокруг дома. Для большинства систем стрелка манометра должна составлять от 1 до 2 бар. Если в доме более 2-3 этажей, допускается давление в 2-4 бар. Датчик давления воды в газовом котле как раз следит за состоянием рабочего давления. Все эти показатели нужны для того, чтобы понять каким давлением опрессовывают систему отопления конкретного дома.

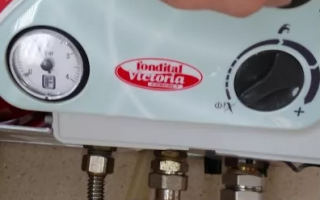

Чтобы проверить давление в котле, нужно найти на нем манометр. Если в системе правильное давление, игла должна находиться в диапазоне от 1 до 2 бар. Эта область обычно обозначается зеленым цветом. Ниже 1 и больше 2 — красным, что указывает на критические зоны.

В некоторых котлах есть манометр с 2 иглами — красная стрелка служит маркером, а черная показывает фактическое давление. Если система имеет правильное количество давления, 2 должен указывать на тот же номер. Другие модели котлов имеют дисплей, отображающий давление воды.

В открытой системе, даже при задействовании циркуляционного насоса, давление в расширительном баке будет равняться атмосферному, а манометр укажет 0 Бар.

Давление в закрытой системе отопления искусственно увеличивается для улучшения качества работы и предотвращения появления воздуха в теплоносителе. Чтобы вычислить давления в закрытой системе надо перепады высот (в метрах) низшей и высшей точками отопительной сети умножить на 0.1. Получится статическое давление (в Барах), а затем прибавить 0.5 бар. Это необходимое давление в системе.

Определяя, какое давление в системе отопления часто оказывается, что на практике прибавление 0,5 бар бывает недостаточным. Потому принимается, что в закрытой системе, где имеется холодный теплоноситель давление должно быть 1.5 бар, а в процессе работы оно возрастает до 1.8—2 бар.

Как часто нужно корректировать давление в системе отопления

Когда система отопления холодная, давление на манометре должно быть от 1 до 1,5 бар (стрелка индикатора обычно находится в зеленой части).

Если давление повышается более чем на 1 бар при нагреве, то расширительный бак может потребовать повторного повышения давления. Если манометр показывает высокое давление в результате переполнения, необходимо прокачать радиатор до тех пор, пока манометр не вернется между 1 и 1,5 бар. Давление в системе обычно требует дозаправки один или два раза в год. Когда возникают подобные трудности важно выяснить почему газовый котел не держит давление воды.

Читайте также:   На каком боку спать при повышенном давлении

Должно ли падать давление в системе отопления

Давление не должно падать ниже 1 бар, иначе это свидетельствует об утечке, проблемах с предохранительным клапаном или радиатором. Если давление ниже 0,5 бар, вода была потеряна из системы и должна быть заменена. Красная часть циферблата также может указывать на слишком высокое давление (около 2,75 бар или более).

Если давление в системе поднимается

ля обеспечения эффективной работы котла важно, чтобы он работал при правильном давлении, а любой воздух, попавший в систему, удалялся» из радиаторов. Общие симптомы избытка давления:

  • Холодные радиаторы сверху или снизу.
  • Шум от котла, насоса или системы.

Если в газовом котле поднимается давление воды и остается слишком высоким несмотря на то, что вода сливается из системы через сливной кран, это свидетельствует о неисправности. В этом случае следует определить, почему растет давление в закрытой системе отопления, и где предохранительная труба из предохранительного клапана 3 бар сливает воду. Если системная вода проходит через защитную трубу, и манометр котла постоянно показывает более 3 бар, несмотря на слив воды, есть две вероятные причины.

Одна из них заключается в том, что наполнительный контур оставлен подключенным, а запорные клапаны оставлены открытыми или не идеально закрытыми. В этом случае система постоянно пополняется. Заливные клапаны должны быть закрыты, а контур отключен. Воду нужно сливать пока давление в системе (холодное) не снизится примерно до 1,5 бар. Если вода продолжит проходить через 3-барный предохранительный клапан и давление в котле упадет, необходимо заменить предохранительный клапан.

Если заправочный контур отключен, но давление в котле все еще остается слишком высоким несмотря на то, что из системы центрального отопления через сливной кран отводится некоторое количество воды, вероятным виновником является пластинчатый теплообменник. Пластинчатые теплообменники являются вторичными теплообменниками. В котлах без комбинированной системы нет вторичных теплообменников, но почти во всех котлах комбинированные.

Эта неисправность, которая вызывает постоянное высокое давление, является внутренней утечкой во вторичном теплообменнике (пластинчатый теплообменник). Это теплообменник в котле, в котором системная вода отделена от чистой водопроводной воды рядом металлических пластин.

Эффективно, горячая вода системы (нагретая котлом) прокачивается через канал во вторичном теплообменнике. Чистая холодная вода проходит по отдельному пути направляясь к горячим водопроводным кранам. Эти пути длинные и «сложены» друг вокруг друга, так что их стенки всегда соприкасаются. Тепло проходит через стены, разделяющие пути, так что вода центрального отопления косвенно нагревает водопроводную воду.

Если есть утечка через стену между двумя путями, вода высокого давления попадает в водяной путь системы отопления, повышая давление в системе. Давление обычно повышается до чуть более 3 бар, в результате чего открывается предохранительный клапан. Поскольку в результате утечки давление в системе регулярно увеличивается, манометр остается на уровне около 3 бар, и вода постоянно проходит через предохранительный клапан и выходит из предохранительной трубы. В этом случае вторичный теплообменник (и, возможно, предохранительный клапан) необходимо заменить.

Если падает давление в системе отопления

Если постоянно падает давление в системе отопления, есть 3 места, где можно посмотреть причины:

  • Сначала вода проходит через предохранительный клапан и предохранительную трубу. Это обычно сбрасывает воду снаружи, где это видно. Нужно следовать по маршруту защитной трубы из предохранительного клапана с красной крышкой. Иногда защитная труба заканчивается в трубопроводе сточных вод в доме. Вода, проходящая через предохранительный клапан и предохранительную трубу, является самой распространенной причиной потери давления.
  • Вторая причина потери давления бывает очень редко. В конденсационных котлах, если есть утечка во внутренней стенке теплообменника, возможно попадание воды из системы в поддон для конденсата и через трубку для конденсата.
  • Третья причиной потери давления является внутренней утечкой в системе, из котла, управления, радиаторов или трубопроводов.

Если же медленно падает давление в системе отопления, то через определенные отрезки времени надо производить общую подпитку системы давления.

Как поднять давление в закрытой системе отопления

Алгоритм действий для поднятия нормальных показателей давления всегда одинаковый, но сперва важно выявить и устранить причину неполадки. Затем можно приступить к действиям:

  • Слить около 1-2% объема от теплоносителя.
  • Отрегулировать (по инструкции) давление в камере расширительного бака. Для этого можно воспользоваться манометром.
  • Открыть клапан в верхней точке контура и доливать теплоноситель для восстановления давления.
  • Для выпуска всего газа, скопившегося в радиаторах и трубах, нужно запустить циркуляционный насос и время от времени спускать воздух, концентрирующийся около клапана группы безопасности.
  • В процессе заполнения контура и ликвидирования воздушных пробок, нужно доливать теплоноситель, доводя давление до нужного показателя.

В процессе начала работы циркуляционного насоса разница в значениях должна отображаться сразу. Если значения манометров меняются медленно и с заминкой или замечаются рывки в процессе запуска насоса, это означает, что или в трубах, или в радиаторе остался воздух.

Читайте также:   Может ли при поджелудочной упасть давление

Перепады давления

Большие перепады давления в котле вызваны неисправностью расширительного бака.

Если спустя некоторое время после начала отопительного сезона давление колеблется, нужно перепроверить проблемные места на исправность каждого из деталей блока безопасного использования

  • теплообменника:
  • манометра;
  • воздухоотводчика, который выпускает воздух из теплоносителя;
  • предохранительного клапана, сливающего часть воды в случае перепада давления или закипания;

в большинстве частных домов распространены дорогие, но эффективные автоматы, которые способны контролировать ситуацию круглые сутки.
Но всегда нужно помнить, что неисправность отопительной системы – это не только проблемы с микроклиматом в доме и денежные затраты, но лишение безопасности как всей системы, так и жителей дома.

Нормальное давления котла

Определяя какое давление должно быть в котле отопления, нужно иметь в виду, что при нормальной работе давление в котле меняется. Когда система холодная и выключена, ожидается, что давление будет между 1 и 1,5 бар. Чуть ниже или чуть выше — не проблема. Когда насос включится, давление может немного возрасти или упасть. Этот эффект является немедленным, и это не проблема. Небольшое повышение или падение зависит от направления насоса и его расположения относительно манометра.

Когда система нагревается, давление должно медленно расти. К тому моменту, когда система полностью нагреется, повышение обычно составит до половины бара. Это повышение должно быть медленным и постепенным, и для того, чтобы система достигла полной температуры, требуется 15-30 минут.

Размер нормального повышения давления варьируется от системы к системе. Это связано с размером системы (сколько воды она содержит) и размером расширительного бака, который должен присутствовать во всех герметичных системах. Если вопрос в том, какое давление холодной воды должно быть в частном доме, то здесь нормы показательней будут от 0,3 до 6 бар.

Если повышение давления от холода происходит быстро и составляет более половины бара, обычно возникает проблема. Если повышение превышает 1 бар, проблема почти наверняка есть.

Как сбросить давление в котле, ели оно высокое

Есть несколько простых вещей, которые они могут попробовать, как мы подробно рассмотрим ниже.

Шаг 1: Слить немного воды

Давление в котле может быть слишком высоким, потому что в системе слишком много воды. Это, конечно, при условии, что насос работает в соответствии со спецификацией, но это может быть хорошим местом для запуска. Что нужно делать:

  • Выключить котел за несколько часов до того, как планируется выполнить работу, чтобы он полностью остыл.
  • Найти точку слива на радиаторе, как правило, в нижней части устройства, и подготовить емкость, удобную для сбора воды.
  • Постепенно открывать слив, используя свой ключ или запирающее защитное устройство, и собирать жидкость в пластиковом резервуаре.
  • Наблюдать, как манометр падает, пока стрелка не окажется в зеленом диапазоне. Плотно закрыть сливное отверстие.

Шаг 2: прокачать все радиаторы в системе

Накопление воздуха в верхней части радиатора уменьшает пространство для воды и увеличивает давление в системе. Что можно сделать:

  • Выключить котел на несколько часов, чтобы он полностью остыл.
  • Найти точку отбора воздуха на первом радиаторе, как правило, в верхней части устройства с одной стороны, и использовать сухую ткань и контейнер, чтобы собрать воду.
  • Постепенно открывать выпускной клапан с помощью ключа радиатора. Появится немного пузырькового воздуха, а также немного воды.
  • Когда поток стабилизируется, плотно закрыть выпускной клапан. Продолжать с другими радиаторами, пока датчик не окажется в зеленом диапазоне. Важно плотно закрыть каждое отверстие слива.

Воздух в радиаторах, скорее всего, поступает из насоса котла, аэрирующего воду. Если приходится прокачивать радиаторы чаще, чем раз в год, проблема может быть более глубокой, требующей рассмотрения специалистом.

Если давление в котле низкое

Если возникает вопрос, почему падает давление в котле отопления, дело может быть в предохранительном клапане. После того, как клапан был приведен в действие, автоматически при повышении давления или вручную, он может закрыться не полностью. Так как клапан должен был бы быть заменен, если он продолжает протекать, нет никакого вреда в том, чтобы теперь снова эксплуатировать его вручную.

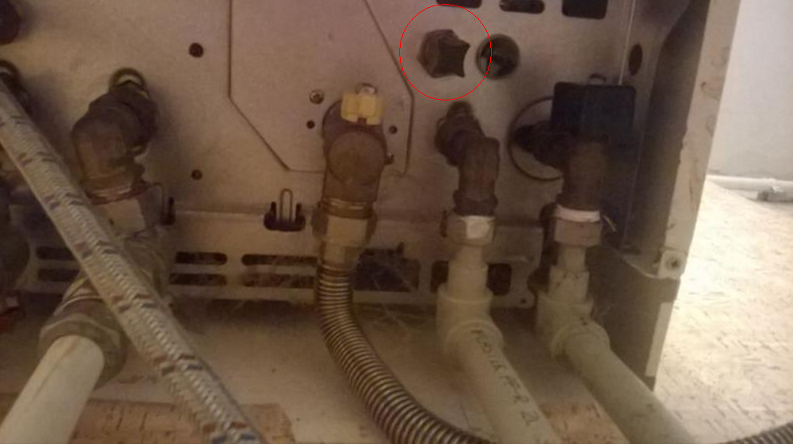

Если повернуть красную крышку, внутренний клапан отсоединится от седла, что позволит воде системы проникнуть внутрь. Если повернуть его дальше, он захлопнется и снова упадет на место. Можно повторить это, увеличивая давление в котле по мере необходимости. Если давление все еще не держится, нужно заменить клапан.

Если все равно не ясно почему в котле падает давление воды, скорее всего, утечка находится под полом. Если полы сплошные или их нельзя поднять, это большая проблема, но есть компании по обнаружению утечек, которые специализируются на их поиске.

Когда нужно проверить давление в котле

Обычно давление должно оставаться относительно стабильным, поэтому не нужно проверять его каждый день или неделю. Вместо этого рекомендуется проверять давление в системе хотя бы раз в месяц.

Если отопительный сезон только начался, то стоит проверить давление в котле, чтобы убедиться, что оно будет работать должным образом в предстоящие зимние месяцы. Кроме того, если прокачаны какие-либо радиаторы, стоит проверить давление в котле, чтобы убедиться, что оно не упало слишком сильно.

Почему котел не держит давление воды и что делать, когда упало давление газа?

Почему падает давление воды в системе отопления и как его поднять?

Иногда случается, что ваш котел сбрасывает давление и выключается. Рассмотрим несколько причин почему котел не держит давление в отопительной системе и как это можно исправить.

Если постоянно, даже после подпитки, происходит снижение напора, возможно, у вас подтекают радиаторы в системе отопления. На первый взгляд вы можете этого не обнаружить, так как течь будет незаметной, если батареи горячие и влага на них испаряется.

Возьмите бумажную салфетку и протрите ею места соединений, подключения кранов, стыки. Посмотрите на пол, возможно, вы сможете обнаружить высохшие лужицы. Если ничего не обнаружили, можно воспользоваться компрессором.

Батареи отсекаются от котла при помощи  вентилей, из радиаторов сливается вода, при помощи шлангов к сливным кранам подключается компрессор и прокачивается воздух. В местах, где есть свищи, или другой дефект, вы услышите характерный звук.

При помощи пакли или герметика устраните протекание, если виноват кран, замените его. Если же ваша отопительная система вмонтирована в стену и на ней не проявляются мокрые пятна,  придется обратиться к специалистам, так как обнаружить течь можно только при помощи тепловизора. Тепловизор сможет  обнаружить проблемные места. Для устранения протечки в этом случае придется вскрывать проблемный участок.

Еще одной причиной низкого напора в системе может быть неверно подобранная мощность агрегата. Основным параметром при расчете является объем помещения и наличие стандартных радиаторов. Если же у вас вместо радиаторов установлены обычные трубы, объем жидкости в них будет больше, соответственно, и объем расширяемой жидкости тоже будет больше.

Низкое давление воды в котле – что делать?

Если в радиаторах не обнаружено протеканий, то причина, почему пропадает давление, кроется в котле. Из-за чего это случается и как поднять (набрать, накачать, повысить) давление? Если вы часто подкачиваете воду, а котел не держит давление, есть вероятность, что в теплообменнике образовались микротрещины. При нагревании котла трещины увеличиваются и происходит утечка. Срочно требуется вмешательство специалиста или можно свищ устранить своими руками.

Пайка теплообменника

Причина появления микротрещин — износ теплообменника, частое промывание реагентами, плохое качество металла, из которого он изготовлен, гидроудары при резком увеличении давления в магистрали. Случаются они, как правило, после аварий в водопроводных магистралях.

Места, где есть микротрещины, можно определить по слою накипи. Если снять теплообменник несложно, можно попытаться их запаять. Битермические теплообменники практически невозможно отремонтировать из-за конструктивных особенностей, его придется менять.

В котле не поднимается (не набирает) давление, когда течет подпитывающий кран. Если напор в магистрали выше давления в котле, жидкость через кран подпитки увеличивает напор в котле до критической точки, происходит сброс через предохранительный клапан.

В результате этого напор уменьшается, вода с системы отопления передавливает жидкость в водопроводе и отопительной системе. Закройте кран, проверьте герметичность его соединения или поменяйте, в случае неисправности.

Выключается (падает) давление до 0 при неисправности трехходового клапана. В клапан могут попасть большие куски накипи или ржавчины, которые препятствуют протоку, прочистите клапан.

Проблема с расширительным баком может стать причиной изменения давления. При нагревании увеличивается объем воды в системе, этот излишек поступает в расширительный бак. Внутри бака находится резиновая мембрана.

Пространство между внешней стенкой и мембраной бака заполняется газом. Излишек жидкости заполняет мембрану и происходит сброс давления в отопительной системе. Газ выравнивает излишний напор.

После того, как температура падает, жидкость опять поступает в систему. При утечке газа этого не происходит. Причина неправильной работы компенсационного бака — изношенный ниппель, который нужно заменить. Хуже, когда порвалась мембрана, придется менять сам бак.

Расширительный бак в разрезе

Для подкачки воздуха в компенсационный бак можно воспользоваться автомобильным насосом. Как добавить (подать, подкачать) давление в расширительном бачке?

Когда выключенный котел остынет, необходимо провести следующие действия в точной последовательности:

  • Перекрыть все вентили и краны подачи и обратного потока.
  • Слить всю воду из котла при помощи сливного вентиля до показания манометра «ноль».
  • Измерить напор в компенсационном баке, воды там быть не должно.
  • Присоединить насос к золотнику расширительного бака, накачать воздух до прекращения течи воды из сливного штуцера.
  • Выпустить воздух.
    Выпуск воздуха из системы
  • Накачать снова до значения на манометре, которое указывается в паспорте к агрегату.
  • Перекрыть сливной штуцер.
  • Открыть вентили подачи и обратки, включить агрегат.

Если при накачивании воздухом быстро упало давление и воздух выходит через трубки подсоединения, это означает, что порвалась мембрана.

Ниже приведены паспортные данные давления в расширительном баке некоторых настенных моделей. Сбой в работе манометра — это может случиться, если засорился патрубок, который соединяет манометр с агрегатом. Прочистите,если не помогло, поменяйте манометр.

Что делать, когда пропадает давление газа?

Падение давления газа может возникнуть по следующим причинам:

  1. Увеличение нагрузки на газовой магистрали в сильные морозы и праздничные дни, подключение дополнительных потребителей к магистрали. Обратиться в газовую службу с просьбой увеличить напор газа.
  2. Засорился газовый фильтр  — прочистите фильтр.
  3. Засорился газовый шланг, поменяйте на новый.
  4. Забились форсунки, прочистите их с помощью щетки.
  5. Неисправен газовый клапан. Если после его разборки и прочистки ситуация не меняется, замените на новый.
  6. Старые трубы на газовой магистрали проржавели, идет утечка — сообщите в газовую службу.

Что делать, если проблема с подачей газа происходит постоянно — некоторые пользователи подключают газовый баллон между  газопроводной трубой и котлом, используя его как ресивер.В этом случае при включении агрегата газ будет поступать непосредственно из баллона, не создавая разрежения в газопроводе.

Существуют модели агрегатов, например, Будерус, Бош, Део (Daewoo), которые работают на пониженном давлении, при покупке котла стоит обратить на это внимание.

Еще одно решение проблемы — замена газового  на электрический котел. Использование его будет, несомненно, дороже, но будете с теплом и горячей водой постоянно.  Ниже приведены значения давления газа на подаче некоторых моделей.

Виды давления

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

  • статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
  • динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
  • рабочее, получается путем сложения двух видов давления — статического и динамического;
  • избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
  • номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
  • максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
  • опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Первый запуск котла и его тестирование

Первый пуск и наладка производится специалистами сервисной службы. Перед пуском следует проверить герметичность стыков и узлов на утечку газа при помощи специального прибора, проверить наличие заземления. Если у вас открытая камера сгорания — наличие притока воздуха.

Проверка напряжения в сети

Проверяем напряжение, которое подается на котел, если оно выше 220 В, необходимо установить сетевой фильтр или стабилизатор. Проверяется давление газа на входе в теплогенератор и в расширительном баке. Перед первым включением необходимо промыть трубы отопления, независимо от того, старые они или новые.

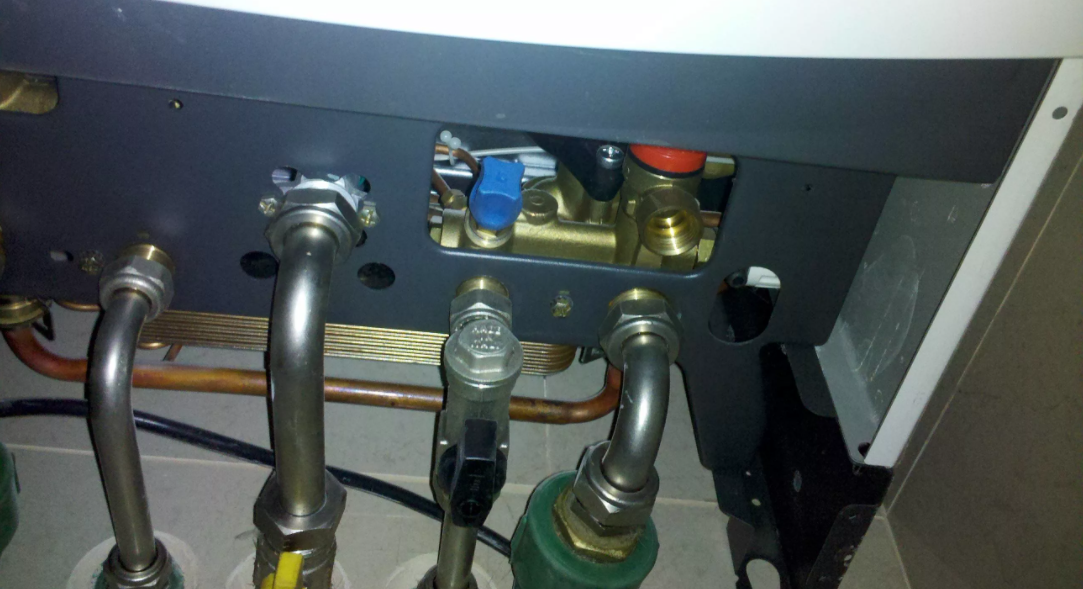

Краном подпитки медленно заполните систему жидкостью. В моделях, где допускается применение антифриза, добавьте его. При заполнении следите за манометром, как только достигните показания, указанного в инструкции, закройте подпитку.

Удалите воздух из радиаторов  при помощи устройства удаления воздуха, если оно есть. Если нет, открывайте и закрывайте кран Маевского на батареях до тех пор, пока  из них не польется жидкость.

Если не хватает давления, добавьте воды в систему еще раз, так как после удаления воздуха снизится напор. Затем удалите воздух из циркуляционного насоса. Делается это следующим образом. После включения прибора запустится циркуляционный насос, издавая при этом бульканье и другие неровные звуки.

С помощью отвертки несколько раз открутите и закрутите болт по центру насоса, из-под него будет вытекать вода. Когда выйдет весь воздух, насос будет работать ровно, не издавая непонятных звуков.

Затем срабатывает поджиг и котел запускается, если показатели на манометре снижаются, добавляйте время от времени жидкость в систему. Выпускать воздух и добавлять воду придется в течение нескольких дней, пока агрегат не заработает стабильно.

Тестируется работа теплогенератора в режиме отопления и режиме нагрева горячей воды,  регулируется температура при необходимости. Далее устанавливается минимальное и максимальное значение модуляции газового клапана при помощи переключателей на плате управления.

Такая регулировка позволит более эффективно и экономично использовать ваш теплогенератор. После регулировки переключатели возвращают в исходное положение.

В заключение предлагаем видео об одной из причин плохого давления в котле отопления:

Почему в газовом котле падает давление Частые причины и способы устранения

Виды контуров

Чтобы стабилизировать скачки стрелки манометра в контур ставятся специальные компенсирующие бачки. Давление в расширительном бачке отопления вытесняет рабочую жидкость обратно в трубу. Они бывают двух видов. Конструктивные отличия позволяют применять их в системах разных типов:

с доступом теплоносителя к воздуху;

В контурах открытого типа циркуляция рабочей жидкости происходит благодаря гравитации. То, какое давление в расширительном бачке системы отопления открытого типа не имеет ключевого значения, важнее его объём. Эти системы проектируются таким образом, чтобы в самой ее высокой точке находился расширительный резервуар. Это сосуд определенных габаритов из металла или пластика. Он негерметичный и теплоноситель в нём контактирует с воздухом. Резервуар открытого типа может быть без крышки, но все же лучше когда она есть. Благодаря ей в него не будет попадать мусор или насекомые, если таковы имеются в хозяйстве;

без доступа рабочей жидкости к воздуху;

Давление в расширительном бачке отопления закрытого типа выше, чем у обычного. В закрытых контурах вода прокачивается электрическим насосом, который и является первопричиной появления давления. Без насоса циркуляция невозможна. Схемы таких систем предполагают установку герметичного расширительного резервуара. Он может быть установлен в любой точке контура, за исключением отрезков:

  • после электрического насоса;
  • после нагревателя.

Также имеет значение расположение его в пространстве. Воздушные пузыри выталкиваются теплоносителем вверх. Нельзя чтобы они попали в бак. Так как это повлияет на то, какое давление будет в расширительном бачке герметичной системы отопления.

В сети часто заводят разговор о том, какое должно быть давление в расширительном баке системы отопления. Чтобы узнать последнее рядовому обывателю придется перелопатить приличное количество информации, так как ответы участников часто противоречат. Попытаемся разложить все по полочкам и начнем с конструкции.

Котёл навьен ошибка 10

Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.

Причинами ошибки 10 может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.

Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.

Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:

Номер неисправностиКраткое описание проблемы

02 Низкое давление воды в отопительной системе или поломка датчика протока
03 Нет сигнала с электрода ионизации
04 Неправильный сигнал с датчика пламени или короткое замыкание. Убедиться отсутствие контакта электрода ионизация с корпусом котла или горелки, провести диагностику платы управления.
05 Поломка датчика температуры отопления. Измерить электрическое сопротивление датчика и соответствие таблице температур, убедиться в надежности соединения датчика с платой управления.
06 Короткое замыкание цепи датчика температуры отопительной воды. Прозвонить или заменить датчик.
07 Поломка датчика температуры ГВС. Проверить зависимость сопротивления от температуры на датчике, убедиться в надежности подключения датчика к блоку управления.
08 Короткое замыкание термодатчика ГВС. Прозвонить или заменить датчик.
09 Поломка вентилятора. Измерить сопротивление обмотки вентилятора (контрольное значение примерно 23 Ом). Убедиться, что на клеммах вентилятора есть напряжение 220 В. Возможна неполадка схемы платы управления (требуется диагностика платы навьен)
10 Сбой в работе системы отведения продуктов сгорания
13 Замыкание датчика протока СО. Залипание датчика, либо неисправность блока управления.
15 Внутренняя ошибка платы управления (требуется диагностика и ремонт)
16 Перегрев котла. Сигнал с аварийного термостата. Причинами перегрева может недостаточная циркуляция теплоносителя (см. ошибку 02), засоренность теплообменника или неисправность самого термостата. Срабатывание происходит при 98 градусах, отключение аварии при остывании до 83 градусов.
27 Обрыв или короткое замыкание цепи датчика давления воздуха

Отличия Navien Ace и Navien Delux

Navien Delux – это доработанная модель, пришедшая на смену Navien Ace. Navien Delux Coaxial серия котлов с двумя теплообменниками мощностью от 10 до 30 кВт с закрытой камерой сгорания и принудительным отведением дыма с помощью турбины. Производитель отмечает следующие особенности Navien Delux:

  • Система защиты от промерзания. В отличие от котлов других производителей, помимо автоматического включения горелки при падении температуры ниже 6 градусов, при температуре ниже 10 градусов котел обеспечивает непрерывное движение теплоносителя, активируя циркуляционный насос.
  • Вентилятор с изменяемым числом оборотов. В котлах Navien Delux устанавливается турбина с регулируемой скоростью вращения лопастей в зависимости от показаний специального датчика давления воздуха. Тем самым, обеспечивается оптимальное соотношение газовоздушной смеси и повышается производительность котла.
  • Материал изготовления теплообменника — нержавеющая сталь. За счет использования вентилятора с изменяемым числом оборотов вращения и повышению эффективности горения стало возможным заменить медный теплообменник на теплообменник из “нержавейки”, который безусловно обладает существенно большим сроком эксплуатации.
  • Также отмечается защита котлов от влияния перепадов сетевого напряжения специальным защитным чипом и возможность работать при низком (до 4 мБар) давлении магистрального газа и воды. Другими словами, производитель попытался сделать продукт, максимально адаптированный к худшим условиям эксплуатации.

Какие преимущества котлов Navien Ace

Navien Ace – двухконтурный вариант настенного котла. Он оборудован открытой камерой сгорания с естественным выходом продуктов горения. О преимуществах котлов Navien красноречиво говорит инструкция по их эксплуатации – они работают даже в тех условиях, при которых оборудование конкурентов дает сбой.

Знаете ли вы? Для увеличения срока службы котлов Navien, изготавливаются они из нержавеющей стали, поскольку нержавейка обладает достаточно высокой теплопроводностью.

Среди основных преимуществ котлов Navien Ace следует отметить:

  • универсальность;
  • простоту команд по управлению;
  • компактность;
  • при производстве использован высококачественный антикоррозийный материал;
  • полностью электронная, русифицированная система управления;
  • соответствие высоким евростандартам (качество, комфорт, безопасность);
  • надежность и устойчивость к различным условиям (скачки напряжения до 30 %);
  • возможность работы в откровенно аварийной обстановке (низкий уровень давления газа и жидкого теплоносителя, некачественный газ, нестабильное давление в водопроводной системе);
  • экономный расход топлива;
  • экологичность (выбрасывается в основном углекислый газ);
  • приемлемая цена.

Важно! В случае скачков напряжения в электросети в агрегате срабатывает функция SMPS, и котел продолжает работать бесперебойно.

Принцип работы котла Navien

Принципы работы современных газовых котлов практически одинаковы у всех изготовителей, различия лишь в комплектации оборудования и внутреннем расположении исполнительных механизмов. Схема движения воды в котле показана на рисунках. Котел Navien работает либо на поддержание нужной температуры в СО, когда нагретая вода с первого теплообменника прокачивается циркуляционным насосом по большому кругу, либо в режиме приготовления ГВС. Режим ГВС является приоритетным, это означает, что при необходимости подогрева воды специальный трехходовой клапан переключает циркуляцию на пластинчатый теплообменник ГВС, проток теплоносителя по контуру отопления при этом перекрывается. Сигнал на переключение котла в режим приготовления ГВС поступает от датчика протока, расположенного на гидроузле с краном подпитки.

Наиболее частые неисправности и устранение проблем в работе котла

При своей функциональности и обеспеченности электроникой, существуют и определенные недостатки и неисправности, с которыми можно столкнуться при эксплуатации котла Navien Ace.

Чаще всего пользователи сталкиваются с проблемой, когда агрегат перестает работать, а электроника подает сигнал о критической ошибке. Такое положение может быть вызвано различными факторами, в том числе и чувствительностью датчиков. Самые распространенные ошибки:

Дымоудаление. Код неисправности «10» говорит о проблемах с отводом продуктов горения. Возможные причины: неисправность турбины, неправильно присоединены трубки датчика давления, засорился дымоход, слишком длинный патрубок.

Если ни одной этой причины не выявлено, а котел Navien Ace продолжает сигнализировать об ошибке, то причиной могут быть обычные порывы ветра. Решить эту проблему можно, переделав дымоход. Как вариант оперативного реагирования, можно открыть корпус котла и отсоединить шланг подачи воздуха. Однако эта мера временная.О частых ошибках на газовом котле «Navien» смотрите в этом видео:

Важно! Производитель рекомендует монтировать котлы при условии выхода дымохода с подветренной стороны

  • Сбой датчика пламени. Код неисправности «03» может говорить о плохом качестве газа. Проблему можно решить только методом исключения. В первую очередь проверяется чистота форсунок подачи газа. Если они в порядке, нужно подобрать оптимальное положение электрода контроллера (он должен находиться в горячей фазе пламени).
  • Перегрев оборудования. Код неисправности «01». Возможная причина – засор системы отопления, неисправность циркуляционного насоса или уменьшение протока. Пути решения проблемы: проверить систему и фильтр на наличие воздуха, проверить исправность насоса и сопротивление катушки на предмет замыкания, проверить крыльчатку в циркуляционном насосе.
  • Газовый котел Navien работает, отопление есть, но нет горячей воды. Код ошибки «02». На пульте наблюдается скачок температуры воды (резко возрастает до максимума и моментально падает). Возможно, в системе горячего водоснабжения образовалась пробка. В качестве причин могут выступать: недостаток давления в водопроводе, завоздушенность системы, циркуляционный насос не может набрать обороты, перекрыт распределительный кран или же не работает контроллер протока. Чтобы устранить эту неисправность, в первую очередь необходимо отрегулировать давление, спустить воздух в системе, проверить сопротивление катушки насоса и крыльчатку на предмет повреждений, открыть распределительный кран котла, разобрать корпус регулятора и почистить флажок.

Кроме того, при включении горячей воды котел Navien может гудеть или издавать непонятный шум. При этом на дисплее нет информации об ошибке и давление в норме. Как правило, это связано с забиванием теплообменника. Для того чтобы устранить проблему, можно очистить теплообменник или заменить его.

Знаете ли вы? Лучше всего выбирать котлы, которые оборудованы плавной регулировкой – это позволит менять производительность в зависимости от температуры воздуха.

Газовые котлы Navien Ace отличаются высокими показателями качества и надежностью в работе. Однако длительность и особенности эксплуатации зависят от того, как правильно вы смогли установить и настроить котел Navien Ace, а также от качества используемого топлива.

Расположение расширительных баков

По местоположению в системе различается несколько вариантов расширительных баков.

  • Встроенный закрытый – все современные модели котлов уже оборудованы расширительными баками. Их объем напрямую зависит от габаритов и производительности котла. Чем больше предполагаемая нагрузка на бак, тем больше литраж его расширителя.
  • Внешний открытый – обычно применяется в условиях естественной гравитационной циркуляции жидкости в системе. Представляет собой открытую емкость, устанавливаемую в верхней точке. Вытесняемая из труб жидкость поднимается вверх вместе с воздухом, а обратно в систему уходит под действием естественного атмосферного давления и гравитационной силы.

Как установить

Установка расширительного резервуара не имеет особых трудностей, то есть совсем необязательно владеть какими-либо навыками и мастерством. Процесс монтажа также не отнимет много времени. Установка осуществляется легко и быстро. Но, все же, следует придерживаться инструкции, и внимательно выполнять каждые шаги.

  1. Сначала следует отключить систему отопления, то есть отключить котел. Затем следует взять бак и с помощью обычного насоса для автомобилей накачать его воздухом. Для этого следует демонтировать специальную заглушку, которая имеется на верхней части приспособления. Это первый этап подготовительных работ.
  2. Затем необходимо слить всю воду из отопительных магистралей. Для этого нужно открыть кран и ждать, пока вся жидкость не освободит трубы и радиаторы.
  3. Теперь можно устанавливать резервуар. Вообще, резервуар можно монтировать в любом месте, но желательно установить его возле котла на трубе, по которой вода поступает в котел. Для монтажа используют специальные тройники. Рекомендуется также использовать клапан запорного типа. Он нужен для того, чтобы в случае необходимости перекрыть вход теплоносителя в резервуар.
  4. Теперь открывают кран и заполняют систему теплоносителем. Затем включают котел.

На этом все! Если резервуар установлен в соответствии со всеми пунктами инструкции, то он будет функционировать правильно.

Когда температура теплоносителя поднимется, излишки жидкости поступят в резервуар, а когда температура снова придет в норму, жидкость вновь вернется в трубы.

Если бак подобран неправильно, то его вместимости может не хватить на количество теплоносителя, расширяющегося при нагреве. Если такое произойдет, то давление будет расти, в результате чего происходит сброс жидкости из системы автоматически, и котел прекратит свою работу. После отключения котла, его можно вновь включить. Если же в доме долгое время не будет жильцов, и некому будет включить систему, то из-за морозов, она просто перестанет функционировать. Придется заменить котел.

Исходя из всего вышесказанного, можно сделать вывод, что расширительный резервуар представляет собой один из самых главных элементов любого отопления.
Он играет роль своеобразного предохранителя, куда будет стекаться часть теплоносителя в случае его теплового расширения. Если в системе не будет такого бака, то при повышении температуры жидкости будут происходить постоянные аварийные отключения.

Итак, чтобы все отопление работало в бесперебойном режиме, и приносила в дом тепло и уют, резервуар должен быть подобран правильно, ведь именно правильный расширительный бачок способствует правильную работу всей отопительной системы.

Плюсы и минусы

Закрытые расширительные резервуары имеют ряд преимуществ над открытыми:

  • Закрытые аналоги совсем необязательно устанавливать на чердаке, его можно установить возле самого котла. А открытые обязательно нужно устанавливать на самой высокой точке системы.
  • В закрытых бачках вода не имеет доступа к контакту с воздухом, а значит, кислород не будет растворяться в воде и создавать помехи при движении теплоносителя.
  • Большинство людей превратили чердаки своих домов в жилые помещения, поэтому, в случае использования закрытых баков, наблюдается экономия места, так как их можно устанавливать где угодно.

Недостатки закрытых бачков следующие:

  • Высокая стоимость.
  • Требуется время от времени подкачивать воздух в устройство.

Конструкция и принцип действия

Схема бака

Давление в герметичном расширительном бачке отопления закрытого типа создается благодаря его конструкции. Он состоит из двух камер, которые разделены между собой резиновой мембраной. В одной из камер находится теплоноситель, она соединена с общим контуром, а в другой, герметичной – воздух. Его количество регулируется в зависимости от характеристик отопительной системы. Для этого в воздушном отсеке предусмотрен ниппель, к которому подходит обычный машинный насос. Связи воздуха с теплоносителем нет. Чтобы теплоноситель из контура мог попасть в расширительный бачок для отопления закрытого типа и обратно, давление должно быть правильно отрегулировано. Это обязательное условие, чтобы компенсировать расширение жидкости при нагревании. Увеличиваясь в объёме, она с большей силой воздействует на стенки труб. Потихоньку лишний теплоноситель вытесняется в резервуар. После того как температура рабочей жидкости снизится и она уменьшится в объёме, воздух в газовой камере вытеснит ее обратно в контур.

Вычисление давления двумя способами

  • проектирование. На этом этапе принимается решение о том, какие помещения будут отапливаться, а какие нет, чертятся схемы и рассчитывается объём системы в литрах;
  • подбор котла. Исходя из объёма системы и площади отапливаемых помещений, подбирается нагреватель. На 15 литров теплоносителя требуется один киловатт мощности нагревателя;
  • определение необходимого объёма расширительного бачка.

Теперь рассмотрим несколько разных методов расчета давления в расширительном бачке герметичной системы отопления.

Вариант №1.

Для этого нам потребуются следующие величины:

  • объём системы (ОС);
  • объём бака (ОБ);
  • максимальное допустимое значение шкалы манометра для данной системы (ДМ);
  • расширение воды – 5%.

К моменту, когда приходится делать вычисления, уже известно, сколько литров вмещает в себя система. Необходимый объем бачка вычисляется делением вместительности контура в литрах на десять. Хоть это и приблизительный расчет, он, весьма рабочий.

Объём бачка в замкнутой системе может быть больше необходимого, а вот меньше – никак. Ошибка приведет к замене или установке дополнительного.

Воздухоотводчик

Вариант №2.

Хорошо, что мы живем в мире жесткой конкуренции. Чтобы клиент был доволен покупкой, и у него не возникало вопросов с эксплуатацией, производители котлов указывают в паспорте изделия требуемое давление расширительного бака отопления. Если по каким-то причинам это выяснить нельзя, тогда можно посчитать это значение, зная какими должны быть показания манометра в рабочем режиме системы.

Последнее со стопроцентной вероятностью можно отыскать в технической документации или на котле. Затем от рабочего давления следует отнять 0,2-0,3 атмосферы. Для чего это нужно? Если давление в баке будет больше чем рабочее в системе, то теплоноситель не вытиснится в резервуар. Он просто не сможет этого сделать так, как со стороны бака на него действует еще большая сила. А если в баке будет недостаточно воздуха, то будут затруднения с возвратом теплоносителя в систему.

Котел навьен ошибка 03

В газовых котлах наличие пламени на горелке проверяется специальным датчиком — электродом ионизации. Логика работы агрегата заключается в непрерывной проверке наличия пламени после открытия газового клапана. Симптомы появления ошибки 03 на котлах навьен можно условно разделить на две группы:

  • безуспешные попытки розжига (пламя не появляется)
  • розжиг происходит, но пламя тухнет

В случае, когда розжиг не происходит, нужно проверить:

  • давление газа на входе и выходе газового клапана (может осуществить только квалифицированный специалист с помощью специального оборудования – дифференциального манометра)
  • состояние электродов розжига (соответствие зазора норме производителя, загрязненность электродов). Норма расстояния между электродами составляет 3.5-4.5 мм.
  • целостность изоляции провода питания электрода (визуально можно убедится в том, что пробой искры происходит именно на корпус газовой горелки, а не где-либо еще)
  • правильная настройка мощности котла на DIP-переключателе (справедливо при наличии проблемы во время первого запуска котла или после замены электронной платы)
  • наличие напряжения на трансформаторе розжига

Ошибка 03 на котле Navien будет также появляться при нестабильном горении (прерывистое пламя) или в случае, если блоку управления не удается определить наличие пламени. В этом случае необходимо убедиться в надежности соединения электрода ионизации с платой управления, проверить заземление котла и отсутствие загрязнений на электроде. Нестабильность горения может быть обусловлена еще увеличением скорости работы вентилятора, поэтому необходимо убедится, что шланг желтого цвета, идущий от турбины к датчику APS, надежно присоединен и не имеет повреждений.

Если в ходе проверок не удалось нормализовать работу котла, вероятнее потребуется диагностика платы котла, ремонт или замена. Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 03 на котле навьен:

Наиболее востребованные модели настенных котлов Navien Ace

Самые надежные котлы Navien, о работе которых можно встретить только положительные отзывы, отличаются оптимальным соотношением цена-качество. Делятся они на две категории:

  1. Ace ATMO. Традиционный котел с открытой камерой горения. Оборудован атмосферным отводом продуктов горения.
  2. Ace TURBO. Усовершенствованный котел, оборудованный горелкой с турбонаддувом и специальной системой SMPS-контроля, который регулирует процесс сгорания газа.

Важно! Газовые котлы Navien Ace могут работать как в автоматическом, так и в ручном режиме, что позволяет более точно задать параметры работы котла и максимально исключить ошибки в работе.

Меняем расширитель котла Navien

Перед тем, как приступить к ремонту газового котла Navien перекройте все краны. Подвод воды, краны на отопление, газовый кран. Обязательно отключите газовый котел от электричества.

Для ремонта необходимо снять переднюю крышку. Крестовой отверткой открутите два винта в нижней части котла NAVIEN.

Затем снимите сверху две защелки.

Снятие передней крышки газового котла Navien.

Переднюю крышку можно снять. Сбросьте давление при помощи предохранительного клапана. Теперь слейте из расширителя воду. Для этого снизу снимаем сливную пробку и водяной фильтр.

Сливная пробка и водяной фильтр котла.

Чтобы снять пробку, поверните ее против часовой стрелки на половину оборота и потяните вниз. Не забудьте подставить емкость для слива воды. Чтобы снять фильтр, вытаскиваем металлическую скобу и тянем фильтр вниз. Ждем некоторое время, чтобы вся вода из расширительного бачка слилась. На это может потребоваться до получаса времени.

Открутите манометр, чтобы облегчить доступ к баку.

Манометр котла.

Теперь отсоедините расширительный бак от системы. Для этого снимите резиновый шланг, расположенный снизу.

Снимаем расширительный бак настенного газового котла Navien.

Для снятия хомута используйте пассатижи. Теперь открутите три винта, которые крепят расширитель к корпусу.

И аккуратно снимите его.

Расширитель снят.

Берем новый бак, предварительно проверяем давление в нем, при необходимости, подкачиваем автомобильным насосом.

Проверяем целостность нового расширительного бака котла Navien.

И устанавливаем его на место.

Новый расширитель газового котла Navien установлен.

Теперь подсоединяем к нему шланг. Если новый расширительный бак у настенного котла такой же, то вам повезло. А если штуцер смещен в сторону, то обязательно проверьте, не пережат ли шланг. В нашем случае, у старого бака отверстие находилось спереди, а у нового по центру. Пришлось укоротить шланг на 1 сантиметр, дабы избежать перегиба.

Теперь нужно поставить на место фильтр и сливную пробку. Заполняем систему водой, открыв краны. Запитайте котел до нужного давления вентилем снизу котла. Если из фильтра или слива подтекает вода, то желательно заменить резиновые прокладки. Если же их нет под рукой, то можно под них намотать ленту ФУМ.

Уплотнение фильтра.

Теперь надеваем крышку и включаем котел. Через некоторое время воздух автоматически сбросится, и настенный газовый котел Navien будет работать в нормальном режиме.

Давление в системе отопления — нормы, показатели, как поднять или снизить

Системы центрального отопления многоэтажных коммунальных зданий и индивидуальных жилых домов имеют не только существенные конструктивные различия, но разные физические характеристики используемого теплоносителя. При проектировании внутридомовых теплосетей основным расчетным критерием является давление в системе отопления, параметры которого оказывают существенное влияние на корректность функционирования всего обогрева.

В индивидуальных жилых домах для обогревания используются автономные системы, в состав которых входит различное оборудование, при самостоятельном заполнении контура тепловым носителем важно выдержать правильные параметры напора. Контроль и регулировка давления в заданных рамках при эксплуатации отопительной системы обеспечит долговечность ее работы, оптимизирует расход тепловых ресурсов, повысит КПД теплообменных приборов.

Рис. 1 Отопительное оборудование в доме – внешний вид

Какое нужно давление в системе отопления

Чтобы тепловой носитель двигался по трубам, а котел мог работать, в любой отопительной системе необходимо поддержание определенного напора.

Основным прибором, которым контролируют давление теплоносителя в системе отопления, служит манометр, регулярная проверка его показаний сообщает потребителю весьма полезную информацию. К примеру, снижение давления сигнализирует об утечке (нарушение герметичности трубопровода), обнаружить которую иным способом, кроме визуального, невозможно. Повышение показаний манометра может свидетельствовать о перегреве теплоносителя, засорении проходных каналов различного вида отложениями.

Чтобы исключить ошибочную реакцию на показании манометра, полезно знать значения рабочего (номинального), динамического (допустимые пределы отклонений от рабочего), статического и максимального давлений.

Рис. 2 Схема отопления частного жилого дома с радиаторными теплообменниками и подогреваемыми полами

Классификация давлений

Многие пользователи задают вопрос, зачем давление в системе отопления, ответом на который является следующие соображения.

Устанавливаемое в индивидуальных домах отопительное оборудование устроено таким образом, что котел включается при определенной величине давления, указанной в его паспортных данных, стандартным считается показатель не менее 0,5 бара. Поэтому поддержание данного напора — основная задача пользователя, хотя на практике для корректной работы всей системы требуется большая величина.

При эксплуатации отопительной системы пользователю приходится сталкиваться с определениями следующих типов давлений:

  • Максимальное давление в системе отопления указывает на предельно допустимый порог, который нельзя превышать по причине поломки оборудования, прорыва трубопровода, повреждения котла.
  • Рабочее давление в системе отопления частного дома или номинальное — указывает значение, при котором она функционирует в течение всего отопительного периода.
  • Опрессовочное — давление, которым проверяют трубопровод отопления после его монтажа или периодически в процессе эксплуатации, согласно нормативам, оптимальной считается величина в 1,5 раза превосходящая рабочее.
  • Статическое давление в системе отопления соответствует значению при неработающем котле, отключенном циркуляционном насосе и холодном тепловом носителе. Данная величина соответствует измеренным манометром показаниям после заполнения контура водой.
  • Динамическое — равно величине колебаний давления при эксплуатации системы, зависит от температуры нагревания теплоносителя, режима работы циркуляционного электронасоса (переключения скоростей вращения вала).
Читайте также:   Автономная система отопления частного дома — полное руководство

Рис. 3 Основные узлы замкнутой системы

Индивидуального дома

Все системы обогрева частных домов условно можно разделить на открытого (гравитационные) и закрытого типа. В гравитационных расширительная емкость, требующаяся для их нормального функционирования, расположена в высшей точке трубопровода. При этом давление в трубах отопления создается за счет водного столба, высота которого измеряется от нижней точки обратки до поверхности воды в накопительном баке. Напор в отопительной системе открытого типа соответствует высоте водяного столба в метрах (при переводе в общепринятые единицы 10 метров приравнивают к одному бару или одной атмосфере).

Так как отопительная система с открытым контуром может эффективно работать при этажности домов не выше трех, расстояние от подвала, где обычно находится котел, до бака на чердаке в среднем равно 10 м, и общепринятое давление в системе отопления открытого типа считают равным 1 бару.

В системах закрытого типа герметичный мембранный бачок устанавливают в любом удобном месте (обычно недалеко от котла) и тепловой носитель не контактирует с атмосферным воздухом. В линии движение теплоносителя осуществляется при помощи циркуляционного электронасоса — это позволяет отапливать многоэтажки и использовать помимо радиаторных контуры теплых полов.

Давление в закрытой системе отопления частного дома принято удерживать в диапазоне 1 — 1,5 бара (показатель увеличивается при большой длине отопительной магистрали).

Если в контуре закрытого типа работает один циркуляционный электронасос, проталкивающий рабочее тело по трубопроводу, то в многоконтурной системе с теплыми полами диапазон 1 — 1,5 бара недостаточен для ее нормального функционирования. Чтобы не превышать данные показатели, трубопровод теплых полов подключают к коллекторному узлу, имеющему дополнительный встроенный насос, отвечающий за поддержание нужного напора в половом нагревательном контуре.

Рис. 4 Схема с открытым расширительным баком

Многоэтажных домов

Жилец многоэтажного дома никак не может оказывать влияние на давление в центральной системе отопления, за поддержание которого отвечают коммунальщики. Однако в некоторых ситуациях (к примеру, при замене старых радиаторных теплообменников на новые или незаконной врезке) потребителю полезно знать, какое давление в системе отопления многоэтажного дома.

Как известно, показатель давления прямо связан с высотностью здания, если напор слишком низкий, прилагаемого кинетического усилия окажется недостаточно для подъема столба воды на большую высоту, и она перестанет двигаться по трубам. К тому же должен быть определенный запас для преодоления гидросопротивления трубопроводной магистрали и корректной работы сантехнических приборов, бытовой техники.

Общепринятый средний показатель давления в системе отопления многоэтажных домов составляет 6 бар (атмосфер), на обратке его величина ровна 4 — 4,5 бар.

Обычно коммунальные службы делают ощутимый напорный запас и рабочее давление в системе отопления многоквартирного дома в зависимости от высотности составляет:

  • 5 бар для старых пятиэтажных домов;
  • 6 — 7 бар для девятиэтажек;
  • 10 бар для высотных жилых зданий до 16 этажей.

Рис. 5 Схемы разводки теплообменных радиаторов в многоэтажках

Как уменьшить и повысить давление

Установка манометра в систему отопления замкнутого типа позволяет контролировать по показаниям прибора ее состояние, в процессе эксплуатации возникают следующие неполадки:

Читайте также:   Какую выбрать систему отопления для своего дома

1. Давление выше нормы, может быть вызвано нижеперечисленными причинами:

  • Чрезмерное повышение температуры теплоносителя, в результате чего он расширяется и оказывает повышенное кинетическое (физическое) воздействие на контур.
  • Забивание проходных каналов трубопровода, оборудования или их ошибочное перекрытие, при этом электронасос работает на условно закрытый вентиль, нагнетая избыточное давление в подающем трубопроводе.
  • Включение циркуляционного насоса на максимальную скорость, если система не рассчитывалась на функционирование в таком режиме, или поломка насоса, приводящая к максимальным оборотам.
  • Протечка крана, если наполнение отопительного контура водой производится из водопроводной магистрали.
  • Завоздушивание теплообменных приборов, котла или трубопровода с образованием воздушной пробки на одном из его участков.

Рис. 6 Современный тепловой пункт многоэтажного дома – внешний вид

2. Низкое давление возникает по следующим причинам:

  • Утечки в трубопроводе, сантехнической арматуре и котловом оборудовании.
  • Повреждение эластичной мембраны компенсационного бачка или стравливание из него воздуха в результате нарушения герметичности ниппеля.
  • Развоздушивание системы, в результате чего ее рабочий объем увеличивается, и количества теплоносителя оказывается недостаточно для ее функционирования с необходимыми рабочими параметрами.
  • Поломка циркуляционного насоса или его функционирование на слишком низкой скорости.
  • Недостаточно высокая температура теплового носителя.

Из вышеизложенного ясно, как создать давление в системе отопления с рабочими параметрами — для этого требуется лишь устранить неисправности, приводящие к его отклонению от номинальных показателей.

Рис. 7 Обвязка твердотопливного отопительного котла марки Траян

Рекомендации по монтажу

Чтобы провести все ремонтные или наладочные процедуры, система отопления под давлением должна быть правильно собрана, основные условия грамотного монтажа:

  • Обязательное присутствие над котлом арматурных устройств группы безопасности, состоящей из манометра, автоматического воздухоотводчика и спускного клапана. Указанные приборы требуются для настройки, развоздушивания и зашиты котла от избыточного давления.
  • Наличие на всех радиаторных теплообменниках кранов Маевского, предназначенных для их развоздушивания, и терморегуляторов.
  • Присутствие воздухоотводчика в высшей точке контура.
  • Наличие байпаса в параллельной ветви с электронасосом, позволяющее производить его снятие с целью ремонта и проведения профилактических работ без слива теплоносителя.
  • Установка циркуляционного электронасоса желательно с тремя скоростями — это позволяет оптимально отрегулировать нужную скорость движения теплового носителя.
  • Также необходимы присутствие фильтров грубой очистки и периодические промывка контура. Это позволяет продлить срок службы всех узлов системы и позволит избежать многих неприятностей, связанных с забиванием каналов и фитингов сантехнической арматуры солевыми отложениями и прочей грязью.

Рис. 8 Группа безопасности котлового оборудования – пример монтажа и внешний вид

Поддерживать номинальное давление в системе отопления закрытого типа — одно из важных условий ее нормального функционирования, для контроля за показаниями в контуре имеется манометр. Любые отклонения от номинальных значений за пределы рабочего диапазона означают какие-либо неисправности, для их устранения существует ряд методов, как поднять давление в системе отопления или наоборот, снизить его показатели.

Ссылка на основную публикацию
