Дымосос для твердотопливного котла

Содержание

Как выбрать и установить дымосос для твердотопливного котла или камина

Раньше тяговые и дутьевые вентиляторы применялись только в промышленных котельных установках. Первые ставятся внутри дымоходного канала и создают разрежение, вторые – нагнетают воздух в топку. Постепенно агрегаты перекочевали в бытовую сферу – производители начали оснащать турбинами отопители с закрытой камерой сгорания. Идею подхватили домашние умельцы, ведь дымосос для котла помогает решить проблему плохой тяги в трубе дымохода. Давайте разберемся, всегда ли необходима принудительная вытяжка продуктов горения.

Конструкция и принцип действия

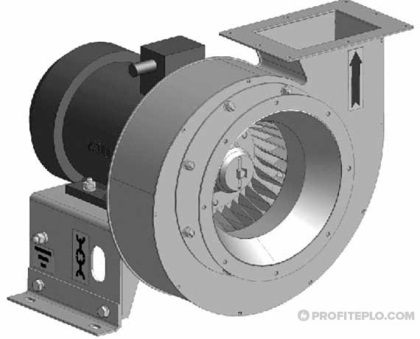

Вытяжной дымосос для котла заводского изготовления включает следующие элементы (устройство показано на схеме, позиции совпадают с пунктами):

  1. Металлическая жаростойкая крыльчатка с лопатками, загнутыми под 90° относительно рабочего колеса.
  2. Крепежная плита.
  3. Электродвигатель малой производительности (20…50 Вт).
  4. Разъем питающего кабеля.
  5. Пульт с органами управления и контроля.
  6. Колба и капиллярная трубка температурного датчика, соединенного с аварийным термостатом.
  7. Сетевой провод с вилкой.

Примечание. В качестве примера взят котловой дымосос DM-01 фирмы Kalvis. Конструкция других типов вентиляторов отличается формой корпуса – улитка, короб, полусферическая посадочная площадка. Набор деталей аналогичный.

Агрегат крепится к специальному коробу, расположенному на задней панели бытового ТТ-котла рядом с патрубком дымохода. Колба датчика температуры вставляется в погружную гильзу водяной рубашки, пульт размещается отдельно.

Принцип работы дымососа заключается в принудительном отводе высокотемпературных газов из жаротрубного теплообменника котла в дымоход. Алгоритм выглядит так:

  1. Топливник заполняется дровами, производится розжиг.
  2. Загрузочная дверца запирается, поддувальная – открывается. Вентилятор включается клавишей на пульте, затем настраивается производительность.
  3. Когда отопительная установка и дымовая труба прогреется, скорость крыльчатки вручную снижается до минимума. Если теплогенератору хватает естественной тяги, дымосос рекомендуется отключить.
  4. При нагреве теплоносителя до критической температуры 100 °С и более по команде датчика срабатывает аварийный термостат, отключающий вентилятор автоматически.

Схема работы котлового дымососа

Справка. На ТТ-котлах, укомплектованных автоматическим регулятором тяги, дверку зольника распахивать не нужно. Термостат посредством цепочки откроет заслонку подачи воздуха на требуемый угол.

Большая или малая производительность тягового вентилятора выставляется индивидуально в зависимости от качества твердого топлива, режима горения и степени прогрева дымохода. Главное, — избежать скапливания и просачивания дыма в помещение.

Перебарщивать с оборотами тоже нельзя – львиная доля теплоты уйдет в трубу. Перед открыванием дверцы и дозагрузкой скорость вращения лучше увеличить до максимума.

Готовый вентиляторный блок известного российского бренда Zota монтируется на дровяные отопители с задним выходом газов

Разновидности тяговых вентиляторов

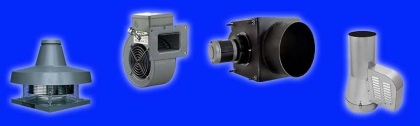

Для котлов на твердом топливе и дровяных каминов продается несколько типов дымососов:

  • котловой (конструкция рассмотрена выше);
  • центробежный канальный;
  • накладной;
  • каминный / печной (он же – крышный).

Не следует относить к дымососам различные насадки, улучшающие естественную тягу, — дефлекторы, круглые ротационные элементы и вращающиеся флюгеры. Эффективность этих колпаков зависит от скорости ветра, которая меняется вместе с погодой.

Разновидности канальных дымососов, некоторые модели комплектуются датчиками температуры

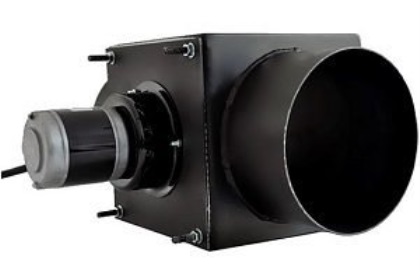

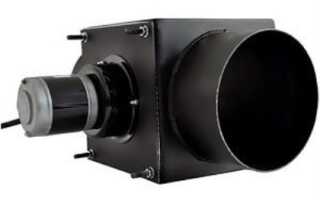

Канальный вентилятор отличается собственным корпусом с двумя присоединительными фланцами или патрубками. Агрегат устанавливается вертикально либо горизонтально в разрыв дымоходного канала. Устройство и принцип действия аналогичен работе котловому дымососу.

Накладной дымосос для бытового котла снабжен полукруглой площадкой и фиксаторами–стяжками. Монтаж производится на вертикальный участок дымохода (неутепленного):

  1. По бумажному шаблону в трубе вырезается проем.
  2. Рабочее колесо тяговой машины вставляется в отверстие, площадка с электромотором прижимается к поверхности фиксаторами.
  3. Соединение уплотняется асбестовым шнуром, приклеенным к внутренней стороне монтажной площадки дымососа.

Примечание. Накладной элемент подбирается по диаметру газоходной трубы. Процесс установки демонстрируется на видео.

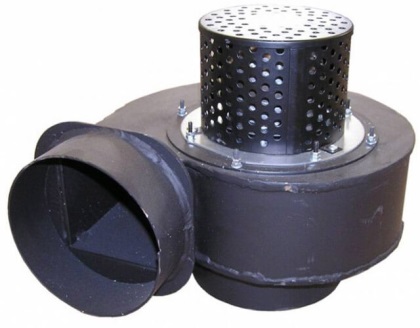

Электрические вытяжки для каминов насаживаются на оголовок кирпичного дымохода и крепятся распорными болтами. Кабель питания прокладывается по трубе и вводится в помещение рядом с домашней печью.

Чтобы выбрать тяговую машину, нужно ориентироваться по 3 критериям:

  • мощность теплогенератора, модели дымососов рассчитаны на производительность котлов до 20, 30, 50 и 100 кВт;
  • точка монтажа – на самом котле, трубе или оголовке;
  • для накладных моделей – диаметр неутепленного газохода.

Накладной (слева) и крышный дымосос (справа)

Когда нужен дымосос

Производители отопительной техники комплектуют свои изделия тяговыми вентиляторами из-за повышенного сопротивления теплообменника, где газы несколько раз меняют направление движения по жаровым трубам. Цель – отобрать у продуктов горения максимум теплоты и повысить КПД котельной установки.

Нюанс: работа дымососа в котле заводской комплектации согласована с процессом горения и управляется электронным блоком. При монтаже вентиляторного агрегата на «безмозглый» отопитель подобная согласованность исключена, нужно покупать блок автоматики либо регулировать обороты вручную.

Организуйте приточную вентиляцию в котельной, а уж потом размышляйте об установке дымососа

Перечислим ситуации, когда дымосос поможет улучшить работу и обслуживание твердотопливного теплогенератора:

  • проблемы с тягой – задувание ветром, воздушные пробки в газоходе, много поворотов, заужение диаметра;
  • из-за особенностей конструкции котел дымит в помещение при открывании дверцы;
  • высота дымохода недостаточна либо срез трубы попал в зону ветрового подпора за коньком крыши или другим зданием;
  • в кирпичной трубе появились трещины, откуда просачивается дым.

Важный момент. Ни один вентилятор не спасет положение, если в котельной отсутствует приток с улицы. Поначалу работающая крыльчатка создаст небольшое разрежение, но потом лопатки станут перемешивать воздух на месте. Приточная вентиляция – обязательное условие нормальной работы любого отопителя.

Шахтный теплогенератор В. Г. Холмова лучше эксплуатировать с тяговым вентилятором

Некоторые конструкции дровяных котлов (например, шахтного типа) склонны выбрасывать дым через открытый загрузочный люк. Аналогичная картина наблюдается в теплогенераторах с трехходовым жаротрубным теплообменником повышенного сопротивления. Решение проблемы – установка тяговой либо дутьевой машины, управляемой контроллером.

Усиление природной тяги с помощью дымососа имеет и обратную сторону. Если после прогрева трубы естественная вытяжка не восстановилась, агрегат выключать нельзя – можно угореть. Теперь представьте, что среди ночи прекратилась подача электроэнергии, вентилятор остановился. Пока цепной термостат прикроет заслонку, дым заполнит котельную.

Рекомендация. Дымосос не должен стать панацеей. Обязательно примите меры по восстановлению тяги — отремонтируйте либо переделайте газоход согласно требованиям, прописанным в инструкции котла.

Что лучше – дымосос или нагнетатель?

Когда тяговая турбина интегрирована в теплогенератор производителем, подобных вопросов не возникает. Другое дело – добавление вытяжного вентилятора к обычному котлу прямого горения. Надо понимать, что в данном случае дымосос решает только 1 задачу – создание разрежения в топке и усиление тяги. Здесь кроется ряд негативных моментов:

  1. Без электронного блока управления производительность придется регулировать вручную. Автоматическое поддержание температуры теплоносителя исключено.
  2. При подаче воздуха через открытую дверцу зольной камеры вентилятор заставит котел работать на максимуме. Настроить режим длительного сжигания будет непросто.
  3. В случае аварийной остановки крыльчатки горение топлива не прекратится, поскольку газы свободно проходят через улитку или корпус дымососа. В топку проникает воздух, вероятность перегрева повышается.
  4. Рабочее колесо и внутренние поверхности агрегата покрываются сажей, которую необходимо удалять. Скорость залипания зависит от влажности и смолистости древесины.

Замечание. Мы не упоминаем о потреблении вентилятором электроэнергии. Расход относительно невелик и не окажет существенного влияния на общую стоимость отопления.

Дутьевой вентилятор с блоком автоматики выполняет те же функции, что и дымосос

Недостатки, описанные в пунктах 1 и 2, устраняются путем коммутации дымососа с контроллером, управляющим оборотами крыльчатки и температурой водяной рубашки. Электронные блоки можно купить по цене 50—100 у. е.

Дутьевые машины всегда работают совместно с контроллером, поэтому перечисленные выше проблемы отсутствуют:

  • нагнетатель меняет производительность и выключается по команде блока управления, теплоноситель греется до заданной температуры;
  • в процессе горения дверца зольника герметично закрыта, воздух подается по отдельному каналу;
  • при отключении электроэнергии воздушный канал автоматически перекрывается гравитационной заслонкой;
  • лопасти крыльчатки не контактируют с горячим дымом и сажей.

Справка. В пиролизных котлах наддув применяется всегда, поскольку работа данного вида отопителей построена на принудительном нагнетании воздуха.

Теперь сравним стоимость тягового и дутьевого вентилятора, не учитывая цену контроллера. Дымосос для ТТ-котла до 30 кВт обойдется в 90 у. е., нагнетатель – 60—65 у. е. Разница обусловлена конструктивными особенностями вытяжного агрегата – раскаленные газы не должны перегревать электродвигатель плюс крыльчатка делается из металла (при наддуве – из пластика).

За монтажным фланцем агрегата стоит малая крыльчатка, призванная охлаждать электродвигатель

По сложности инсталляции агрегаты примерно одинаковы. Монтаж нагнетающей улитки подразумевает выпиливание проема в дверце зольника, дымососа – разборку либо вырезание трубы. Крышную вытяжку поставить проще, но придется тянуть длинный кабель.

Краткий вывод: ставьте дымосос только в случае необходимости, а лучше – исправьте ошибки, допущенные при строительстве газохода. Турбонаддув с электронным управлением добавляйте по желанию – система позволит автоматизировать и обезопасить процесс горения.

Как сделать вытяжной агрегат

Основная трудность при сборке дымососа своими руками – изготовление сбалансированной крыльчатки, остальные детали не представляют сложности для домашнего умельца, владеющего сваркой. Если лопатки рабочего колеса будут разниться по весу, обычный шум вентилятора превратится в грохот из-за вибрации.

Помимо лопастей вам понадобятся такие элементы:

  • двигатель электрический мощностью до 150 Вт, максимальные обороты вала – 1400 об/мин;
  • улитка или самодельный короб, показанный на чертеже;
  • вал с вентиляционными отверстиями либо дополнительной охлаждающей крыльчаткой;
  • шпильки с гайками М8 и остальной крепеж;
  • кабель питания.

Рядовым домовладельцам мы предлагаем наименее тернистый путь – купить заводской электромотор с рабочим колесом и охладительной крыльчаткой, сварить короб и собрать вполне работоспособный канальный дымосос для ТТ-котла. Как это правильно сделать, смотрите на видео.

Заключение

Создание искусственного разрежения с помощью дымососа нечасто практикуется в бытовых твердотопливных котлах. Техническое решение ведет к удорожанию конструкции и создает проблемы в эксплуатации. Прежде чем ставить тяговый вентилятор на дымоход, вспомните, какое топливо вы использовали ранее. Если планируется жечь влажную древесину, сельскохозяйственные отходы либо низкокачественные брикеты, забудьте о дымососе для котла, чистить крыльчатку придется еженедельно. Лучше установите нагнетатель с блоком управления.

Как подобрать дымосос для твердотопливного котла?

Использование отопительных котлов в частных домах становится широко распространенным явлением. Автономный тип обогрева дома дает независимость от поставщиков ресурсов и их постоянно растущих цен. Некоторые районы вовсе не имеют возможности подключения к сетям ЦО, что создает необходимость решать проблему самостоятельно. Применяются печи различного типа, одним из которых является твердотопливный котел. Независимость от типа топлива и неприхотливость в эксплуатации сделали их широко распространенными источниками отопления и горячего водоснабжения. Режим работы такого устройства не всегда соответствует ожиданиям или потребностям владельца, что вынуждает его использовать различные дополнительные устройства. Рассмотрим одно из них — дымососы.

Одним из определяющих условий эксплуатации котла является наличие тяги. Воздух, поступающий в топку, способствует более полному сгоранию топлива, позволяет получить максимальную температуру. Естественная тяга, на которую рассчитываются бытовые котлы, не всегда способна в полной мере обеспечить эффективность работы котла.

Причин тому несколько:

  • низкая пропускная способность дымохода
  • скопления сажи или золы, уменьшающие сечение дымовыводящих каналов
  • сложная конфигурация дымохода, большое количество резких изгибов, переходов и прочих элементов
  • ошибки в монтаже дымовой трубы, расположенной слишком низко над (или под) уровнем конька крыши
  • сильный ветер, погодные проявления
  • наличие второго этажа, существенным образом изменяющее направление воздушных потоков в доме, снижающих давление в топке

Большинство из причин низкой тяги могут быть устранены без привлечения дополнительных устройств, простым изменением конструкции дымохода. Для котлов, нуждающихся в более сложных работах, может быть использован механический способ восстановления и усиления тяги. Для этого используются тягодутьевые машины, к которым относятся тяговые вентиляторы и дымососы. Тяговые устройства нагнетают воздух в топку, создавая избыточное по сравнению с обычным давление и количество кислорода. Режим горения усиливается, а избыток давления выталкивает с усилием отработанные газы.

Дымососы устанавливаются на выходе и осуществляют вытяжку продуктов горения. При этом, разрежение, создаваемое в дымоходе, вызывает более активное поступление воздуха через поддувало или неплотности топки. Дымососы считаются более предпочтительными для бытовых котлов устройствами, так как при открытии дверцы топки возникает поток воздуха внутрь печи. При использовании дутьевых вентиляторов каждое открытие топки сопровождается выбросом огня, искр и дыма внутрь помещения, что довольно опасно в пожарном отношении и не комфортно для владельца. Подробно о дутьевом вентиляторе для котла мы рассказали в этой статье.

Дымососы для котлов — бытовые модели, виды и особенности

Существует несколько разновидностей дымососов, выполняющих схожие, но несколько отличающиеся друг от друга функции.

Различают следующие виды:

  • усилители тяги
  • проточные дымососы
  • полнофункциональные центробежные дымососы, устанавливаемые в конце дымохода

Использование того или иного типа вентиляторов обусловлено необходимостью, возможностями системы, ее конфигурацией и прочими обстоятельствами. Наиболее предпочтительным устройством считается проточный тип дымососа. Это конструкция, имеющая наружный корпус с электродвигателем и часть лопастей крыльчатки, расположенную внутри дымового канала. Такой вариант позволяет создавать достаточную тягу в канале, увеличить производительность и эффективность котла. При этом, обслуживание и ремонт устройства намного легче, чем при использовании наружных дымососов, установленных на крыше здания. Доступ к ним чрезвычайно затруднен, а сооружать дополнительные мостки или трапы для подхода к оборудованию — означает испортить внешний вид дома.

  • Смотреть корзину
    Детали

    Вентилятор дутьевой ВД-3,5

    По запросу
  • Смотреть корзину
    Детали

    Вентилятор дутьевой ВД-13,5

    По запросу
  • Смотреть корзину
    Детали

    Вентилятор дутьевой ВД-15,5

    По запросу
  • Смотреть корзину
    Детали

    Вентилятор дутьевой ВД-18

    По запросу

Усилители тяги также могут устанавливаться на конце дымового канала. Некоторые специалисты утверждают, что наличие дымовой трубы при использовании дымососа необязательно, поскольку устройство самостоятельно выпускает продукты горения в атмосферу. Тем не менее, при небольшой неисправности или поломке вентилятора, вывод дыма станет невозможен, что повлечет за собой остановку котла. В зимнее время такая ситуация недопустима, поэтому дымовые трубы используются в любом случае.

Принцип расчета мощности дымососа и КПД

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Расчет промышленного дымососа представляет собой довольно сложную и требующую использования многих данных задачу. Для бытовых устройств принцип расчета существенно упрощается, так как все параметры устройства привязаны к имеющемуся в наличии котлу.

Известны все характеристики, количество продуктов горения и прочие эксплуатационные показатели. Поэтому в задачу владельца входит лишь выбор типа устройства и подбор по производительности или давлению в дымоходе. Производить полный расчет в данном случае нецелесообразно, поскольку для неподготовленного человека это представляет трудноразрешимую задачу. Тем более, что бытовые дымососы предназначены именно для подобных котлов и вполне соответствуют потребностям отопительного оборудования.

КПД дымососа определяется соотношением потребляемой мощности и количества выводимого дыма. Для конечного пользователя эта величина не имеет принципиального значения, так как расход энергии определяется мощностью двигателя, а объемы выведенных продуктов горения относятся к параметрам котла. Поэтому вычисление КПД дымососа не имеет практического значения.

Рекомендации по выбору дымососа для твердотопливного котла

Для правильного подбора устройства требуется учитывать параметры котла, его производительность, объем дымовых газов и продуктов горения. Кроме того, необходимо учесть сечение дымохода и его конфигурацию. Чем меньше сечение и сложнее конфигурация, тем больший поправочный коэффициент следует применять при выборе дымососа.

Необходимо понимать, что дымосос — это, по сути, вытяжной вентилятор, работающий в более сложных условиях, но выполняющий те же функции. Поэтому основным показателем, определяющим выбор, станет производительность устройства, величина создаваемого давления. Обычно используются вентиляторы низкого и среднего давления, так как материал каналов и специфика их работы не допускают превышения давления.

Кроме того, надо учитывать допустимую температуру.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Чем мощнее котел, тем выше температура выводимых продуктов горения и сильнее отрицательное воздействие кислотных компонентов среды.
  • Смотреть корзину
    Детали

    Вентилятор дутьевой ВДН-6,3

    По запросу
  • Смотреть корзину
    Детали

    Вентилятор дутьевой ВДН-8

    По запросу
  • Смотреть корзину
    Детали

    Вентилятор дутьевой ВДН-9

    По запросу
  • Смотреть корзину
    Детали

    Вентилятор дутьевой ВДН-10

    По запросу

Эти обстоятельства требуют использования оборудования, подготовленного к высоким температурам и агрессивной среде. Предпочтение следует отдавать устройствам из устойчивых к воздействиям материалов — нержавеющей или легированной стали.

Монтаж на твердотопливный котел

Порядок монтажных работ подробно изложен в руководстве пользователя. Обычно установка бытовых дымососов производится в разрыв дымохода, реже — на выход котла. Основное внимание следует уделять соблюдению технологии монтажа, изложенной в инструкции. Кроме того, надо соблюдать противопожарные требования, чтобы обеспечить безопасность дома и его жителей.

Выбираем дымосос для твердотопливного котла



В данной статье мы рассмотрим проблему использования дымососов. Многие покупатели хотят знать, что лучше выбрать – нагнетательные вентиляторы, либо дымососы для бытовых твердотопливных котлов. Также многие хотели бы знать, какое предназначение данных двух предметов и как сделать так, чтобы тяга в котле была хорошей, а не небольшой.

Дымосос и нагнетательный вентилятор

Подчеркнем, что нагнетательный вентилятор и дымосос – это не одно и то же. Вентилятор делает надув воздуха в топку твердотопливного котла. Но он не создает динамики воздуха в самом дымоходе. Так что не стоит ждать, что он создаст в топке хороший жар. На практике все иначе.

Вместо этого получается поддымливание из дверец и других элементов. Подчеркнем, что вентилятор никогда не создаст необходимую тягу. Поэтому пользование им в данном случае нецелесообразно.

Среди разновидностей дымососов для бытовых твердотопливных котлов самым неудобным является крышный или натрубный. Он устанавливается на улице и вопросы по обслуживанию различных элементов, например, обледенения, решить будет сложно. К тому же его придется обслуживать его в таких условиях, как дождь, снег, а это дискомфортно.

Расскажем о дымососах для топочной либо более доступных мест, например, каминов.

Выбираем дымососы для твердотопливных котлов и каминов

Эти устройства разделяются на два больших типа:

  • канальные, которые вставляются в сам дымоход;
  • инжекционные, которые накладываются на дымоход.

Принцип работы дымососа состоит в том, чтобы удалять дым из дымохода твердотопливного котла и формировать тягу. Благодаря ему, нет задымления помещения и можно пользоваться техникой безопасно.

На работу дымососов влияет атмосферное давление. Если оно плохое, то может формироваться обратная тяга. Поэтому данные приборы особенно актуальны для печей и каминов. Они помогают хорошо удалять из них дым.

Канальный дымосос

Начнем с канального дымососа. У него есть два патрубка, которые могут соединяться с дымоходом. Канальные приборы можно устанавливать на стальные, металлические, утепленные дымоходы. Если мы устанавливаем дымосос на последние дымоходы, то нужно предварительно снять изоляцию и прикрепить их непосредственно к прибору.

Если конструкция асбестовая или кирпичная, то канальные изделия ставятся на цилиндрическую часть. Если дымоход асбестовый, то он может раздавить под своей массой канальный дымосос. Поэтому лучше в этом случае дымоход из асбеста не использовать.

Инжекционный дымосос

Рассмотрим инжекционный дымосос. Для этого типа важно сделать отверстие в дымоходе, который может быть их из нержавейки или оцинковки. Асбестовый дымоход вполне подойдет для инжекционных приборов. Но в нем тоже нужно обязательно сделать отверстие для всасывающей и нагнетательной части. То есть он монтируется на свободную часть трубы. Можно при этом использовать и кирпичный дымоход. Только сначала нужно продумать, как сверху правильно установить дымосос.

Инжекционный дымосос работает таким образом, что делает внутри дымохода направленный поток воздуха, который всасывается в виде вихря.

Из чего состоят дымососы

На какие части делится канальный дымосос? У него есть

  • корпус;
  • вентилятор;
  • патрубок на всасывание и патрубок на нагнетание.

Устанавливать его нужно по дыму. Патрубок на всасывание побольше, на нагнетание поменьше. Вентилятор можно регулировать по скорости вращения.

Также к вентилятору прикреплены провода, есть конденсатор и подключается он по сети либо к внешнему питанию. Важной деталью канального дымососа является термостат и датчик температуры. Он устанавливается в гильзу. Помогает обезопасить дымосос от перегрева.

Дело в том, что у всех дымососов для бытовых твердотопливных котлов есть определенное значение или порог, при котором они могут работать и при котором они перегреваются.

Канальный дымосос немного прерывает тягу в своей конструкции. У него у нагнетательной части есть поперечная планка. Поэтому если тяга не очень хорошая, то она будет еще хуже.

Принцип работы

Дымосос вытягивает дымовые газы из котла. В топку, где сжигается топливо, поступает воздух. Работа дымососа исключает появление дыма, если стенки уплотнителя изношены.

Поток воздуха быстро осуществляет розжиг котла. Если дымосос отключается, то температура котла снижается. Если теплоноситель остынет до минимального порога, то дымосос снова включится.

Что нужно, чтобы установить дымосос

Чтобы установить устройство для отсасывания дыма на дымоход, нужно

  • знать диаметр дымохода;
  • знать диаметры нагнетательной и всасывающей части;
  • нужно понимать, как правильно к ним подобрать переходники.

Что означает установить дымосос по дыму? Это значит, что дым должен зайти внутрь дымососной части. Не должно быть попадания дыма обратно. Для этого нужно подобрать правильные переходники.

Правильно устанавливается канальный дымосос таким образом. Сначала необходимо дымоход немножко приподнять, а потом опустить. Это не всегда возможно.

Дымосос инжекционного типа является внешним дополнением дымохода. Для его установки понадобится уплотнительная прокладка, две стяжки. Также чтобы его смонтировать, переходники не нужны. Достаточно по размеру периметра инжекционного дымососа вырезать отверстие в трубе. Получается, что установка такого дымососа более простая, чем канального типа.

Для подключения инжекционной конструкции у неё есть кабель.

Таким образом, осуществить его монтаж достаточно просто. Чтобы его установить, не нужно особых знаний. Вы можете справиться с ним и самостоятельно. По времени у вас этой займет не более 1 часа.

Где монтируют дымососы

Их не рекомендуется устанавливать на улице. Лучше установить их в котельной недалеко от котла.

Изготавливают их из прочного металла или нержавейки, обладающей небольшим весом. Провода покрывают термоустойчивыми материалами. Поэтому дымососы очень надежные, могут проработать много лет без ремонта специалиста.

Преимущества дымососов

  • Делают процесс работы котла автоматизированным;
  • выводят черный дым из трубы, копоть и сажу;
  • делают работу котла мощным;
  • исключают попадание дыма в помещение;
  • гораздо реже требуется чистка котла и труб.

Какой дымосос лучше?

Важным компонентом при выборе является цена дымососа. Ориентируясь на стоимость, вы сможете подобрать наиболее приемлемый для себя вариант. Канальные устройства дешевле. Для твердотопливных котлов и каминов будет стоимость канального дымохода около 11000 рублей. За услуги установки с вас могут взять от 15000 рублей.

Для инжекционных конструкций нужна лишь болгарка. Также понадобится герметик.

Стоят инжекционные конструкции от 15000 рублей, в зависимости от мощности. Исполнение их может быть черный металл либо нержавейка. Нержавеющая сталь стоит дороже.

Многое будет зависеть и от того, какое топливо используется. Если это древесина, то будет выделяться агрессивная смола, которая любит оседать на стенках дымососа. Это приводит к быстрому его износу. Поэтому для древесины нужно выбирать прочные конструкции. Гораздо устойчивее в этом случае нержавейка. Черный металл имеет меньший ресурс.

Но все же лучшим для вас будет тот дымосос, который удобнее и приемлемее по монтажу. Выбирайте их, исходя из этих критериев. Надеемся, наша статья была вам полезной!

Рекомендации по выбору дымососа для твердотопливного котла

Для эффективной работы бытовых отопительных установок и оптимизации процесса горения твердого топлива, воздух в камеру сжигания стали подавать принудительно с помощью вентилятора – нагнетателя. Еще более рациональное решение – использовать дымосос для твердотопливного котла или оба способа одновременно.

Что дает внедрение тягового вентилятора?

В действительности эти технические решения далеко не новы. В промышленных теплосиловых установках давно используются тяговые и дутьевые машины. Ведь при больших объемах сжигаемого топлива эффективность этого процесса играет огромную роль. Можно сказать, что дымососы для бытовых твердотопливных котлов перекочевали туда из промышленного оборудования относительно недавно, это связано с массовым повышением спроса на этот вид отопителей. Применение вентилятора тяги в котлах на твердом топливе дает следующие преимущества:

  • Повышение эффективности работы агрегата в целом благодаря управляемому сжиганию топлива.
  • Более точная регулировка температуры теплоносителя за счет регулирования интенсивности горения.
  •  Возможность устойчивой работы отопительной установки в условиях, когда имеется плохая тяга дымохода.
  •  Исключение попадания дыма в помещение топочной при открывании любой дверцы топки.

В отличие от дутьевых машин дымососы для бытовых котлов располагаются не в начале газовоздушного тракта, а в его конце, сразу перед дымоходной трубой. Они представляют собой вентилятор, рабочая часть которого защищена от воздействия высокой температуры (до 250ºС) и мелких летучих включений, содержащихся в продуктах горения.

По предназначению тяговые машины схожи с дутьевыми, отличие в том, что первые обеспечивают разрежение в топке, оно требуется для нормального функционирования любого твердотопливного агрегата и составляет порядка 16—25 Па для различных модификаций. Дутьевые же вентиляторы создают в топке повышенное давление, а разрежение должен создать  дымоход для твердотопливного котла. По разным причинам это не всегда возможно, а устройство новой трубы для выброса продуктов сжигания может оказаться делом весьма затратным.

Также существенные удобства создает действие тяговой машины для подкладывания дров в топку «на ходу». Обычно это действие сопровождается открыванием главной дверцы и выбросом части продуктов горения в помещение. Дымосос, создающий разрежение во всем газовоздушном тракте, ограждает от выделения и скапливания дыма в топочной при открытой дверце камеры сгорания.

По этой причине ведущий немецкий производитель теплосилового оборудования BUDERUS во всех своих теплогенераторах, сжигающих твердое топливо, устанавливает именно дымососы, а не нагнетатели.

Виды дымососов

Если в вашем доме построена дымоходная шахта, тяги которой недостаточно для функционирования нового отопительного агрегата, то эту задачу поможет решить простейший дымосос для котла. Вовсе не обязательно сразу приобретать электромеханические аппараты, бывает достаточно установить на конец трубы специальный дефлектор, создающий дополнительную естественную тягу. Но когда все подобные варианты испробованы, можно приобрести и установить одно из предлагаемых устройств:

  •  вентилятор – усилитель естественной тяги;
  • проточный дымосос;
  •  центробежная тяговая машина.

Усилитель тяги – это устройство, снабженное осевым вентилятором, ставится оно на конец вытяжной шахты или трубы. Производительность устройства можно регулировать вручную с помощью блока управления на тиристорах.

Проточные дымососы для котлов устанавливаются сразу на выходном патрубке агрегата и тоже служат для увеличения силы тяги. Конструкция аппарата такова, что внутри дымового канала находится только рабочее колесо, не перекрывающее его сечение. Электродвигатель и прочие элементы находятся снаружи, что позволяет включать устройство когда это необходимо, а в остальное время шахта может успешно удалять дым с помощью естественной тяги. Управлять включением и производительностью аппарата можно как в ручном режиме, так и в автоматическом, присоединив его к автоматике котельной установки.

В действительности этот вид дымососов не всегда может служить как полноценный тяговый агрегат, а только лишь как усилитель вытяжки. Причина – недостаточно высокое давление, развиваемое рабочим колесом аппарата в силу своей конструкции. Чтобы получить хороший результат, на  твердотопливный котел  лучше поставить дымосос центробежного типа. При этом управление всеми функциями аппарата следует завязать на электронный блок теплогенератора, тогда работа всех элементов системы будет согласованной. Кроме того, центробежные вентиляторы способны не только создавать разрежение в камере сгорания, но и развивать высокое давление, что заставит действовать любой дымоход.

В отопительных агрегатах большой мощности используется принудительная тягово-дутьевая схема с двумя вентиляторами, это идеальный вариант. Но реализация подобной схемы связана с определенными сложностями, так как для сбалансированной работы системы требуется произвести расчет дымососа и нагнетателя, количества воздуха для горения и сопротивления всего газовоздушного тракта, включая вытяжной канал.

Заключение

Дымосос для твердотопливных котлов прямого горения – вариант более предпочтительный, нежели нагнетатель. Другое дело, что приобретение и монтаж аппарата обойдутся вам недешево, особенно если понадобится покупать управляющий контроллер. Поэтому есть смысл рассмотреть более доступные способы улучшить вытяжку, если вопрос заключается только в этом.

Ссылка на основную публикацию
